ΕΚΠΑΙΔΕΥΣΗ ΤΕΧΝΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΗΣ ΔΟΡΥΦΟΡΙΚΩΝ ΚΑΤΟΠΤΡΩΝ ΛΗΨΗΣ EUTELSAT 9A ΓΙΑ ΤΗΝ ΠΛΑΤΦΟΡΜΑ

Transcript

1 ΕΚΠΑΙΔΕΥΣΗ ΤΕΧΝΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΗΣ ΔΟΡΥΦΟΡΙΚΩΝ ΚΑΤΟΠΤΡΩΝ ΛΗΨΗΣ EUTELSAT 9A ΓΙΑ ΤΗΝ ΠΛΑΤΦΟΡΜΑ

2 Τεχνική Ομάδα Συντονισμού ΟΤΕ TV Κουτσούκης Σπύρος Κάπτσης Γιάννης Δημήτρης Δριτσέλης

3 Η ΥΠΗΡΕΣΙΑ ΤΟ OTE TV ΕΙΝΑΙ ΤΟ ΔΟΡΥΦΟΡΙΚΟ ΣΥΝΔΡΟΜΗΤΙΚΟ ΠΑΚΕΤΟ ΤΟΥ ΟΤΕ ΚΑΙ ΕΙΝΑΙ ΑΝΕΞΑΡΤΗΤΟ ΤΟΥ ΕΔΩ ΚΑΙ ΧΡΟΝΙΑ ΕΛΕΥΘΕΡΟΥ ΕΚΠΕΜΠΟΜΕΝΟΥ ΠΑΚΕΤΟΥ ΑΠΟ ΤΟΝ HELLASAT-2 TO ΠΑΚΕΤΟ ΕΚΠΕΜΠΕΤΑΙ ΑΠΟ ΤΟΝ ΔΟΡΥΦΟΡΟ EUTELSAT 9A ΣΤΙΣ 9 ο Ε, ΣΕ DVB-S2 ΚΑΙ 8PSK ΜΕ ΣΥMΠΙΕΣΗ MPEG-4 Symbol Rate KAI Forward Error Correction 3/5 & 2/3. ΓΙΑ ΤHΝ ΚΩΔΙΚΟΠΟΙΗΣΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΑΙ ΤΟ ΣΥΣΤΗΜΑ ΚΡΥΠΤΟΓΡΑΦΙΣΗΣ VIDEOGUARD ΤΗΣ NDS Η ΒΑΣΙΚΗ ΣΥΧΝΟΤΗΤΑ ΛΗΨΗΣ ΠΟΥ ΧΡΗΣΙΜΟΠΟΙΕΙΤΑΙ ΑΥΤΗ ΤΗ ΣΤΙΓΜΗ ΕΙΝΑΙ Η MHz ΚΑΙ Η ΠΟΛΩΣΗ ΕIΝΑΙ ΚΑΘΕΤΗ ΣΥΝΟΛΙΚΑ ΧΡΗΣΙΜΟΠΟΙΟΥΝΤΑΙ ΤΕΣΣΕΡΙΣ (4) TRANSPONDERS ΟΙ ΟΠΟΙΟΙ ΣΥΝΤΟΜΑ ΘΑ ΓΙΝΟΥΝ ΠΕΝΤΕ (5) ΤΟ ΠΛΗΡΕΣ ΠΑΚΕΤΟ ΔΙΑΘΕΤΕΙ 68 ΚΑΝΑΛΙΑ, ΑΠΟ ΤΑ ΟΠΟΙΑ ΤΑ 53 ΕIΝΑΙ ΣΕ STANDARD DEFINITION ΚΑΙ ΤΑ 15 ΣΕ HIGH DEFINITION.

4 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΛΗΨΗΣ ΠΑΚΕΤΟΥ ΔΟΡΥΦΟΡΟΣ EUTELSAT 9A ΤΡΟΧΙΑΚΗ ΘΕΣΗ 9 ο Ε ΠΑΡΑΜΕΤΡΟΙ ΣΚΟΠΕΥΣΗΣ ΓΙΑ ΤΗΝ ΑΘΗΝΑ: AZIMUTH: 199,3 (Magnetic Compass) ELEVATION: 43,4 POLARIZATION: 18,0 ΠΑΡΑΜΕΤΡΟΙ ΛΗΨΗΣ ΣΥΧΝΟΤΗΤΕΣ ΛΗΨΗΣ: , , , , MHz ΠΟΛΩΣΗ: ΚΑΘΕΤΗ SYMBOL RATE: MS/s FEC: 3/5(12.111), 2/3 DVB-S2/8PSK ΣΥΜΠΙΕΣΗ MPEG4 ΚΩΔΙΚΟΠΟΙΗΣΗ VIDEOGUARD-NDS Στο τέλος της παρουσίασης θα βρείτε παραμέτρους σκόπευσης για 30 χαρακτηριστικές πόλεις της Ελλάδας.

5 ΠΑΡΑΜΕΤΡΟΙ ΛΗΨΗΣ 1 ο TS 2 ο TS 3 ο TS 4 ο TS 5 ο TS ΣΥΧΝΟΤΗΤΑ MHz MHz MHz MHz MHz ΠΟΛΩΣΗ ΚΑΘΕΤΗ ΚΑΘΕΤΗ ΚΑΘΕΤΗ ΚΑΘΕΤΗ ΚΑΘΕΤΗ Symbol Rate Ms Ms Ms Ms Ms FEC 3/5 2/3 2/3 2/3 2/3 Πρότυπο DVB-S2 DVB-S2 DVB-S2 DVB-S2 DVB-S2 Διαμόρφωση 8PSK 8PSK 8PSK 8PSK 8PSK Συμπίεση MPEG-4 MPEG-4 MPEG-4 MPEG-4 MPEG-4 Κωδικοποίηση Videoguard Videoguard Videoguard Videoguard Videoguard

6 ΘΕΣΗ ΤΟΥ ΔΟΡΥΦΟΡΟΥ ΣΤΟ ΤΟΞΟ ΛΗΨΗΣ Ο Eutelsat 9A (πρώην Eurobird 9A) βρίσκεται χαμηλότερα από τον Eutelsat Hotbird 13A,B,C (πρώην Hotbird) μόλις 1,2 ο και περίπου 6 ο Az δεξιότερά του (όπως κοιτάμε τον ορίζοντα προς νότο). Στο σχήμα παρατηρούμε τη θέση του σε σχέση με άλλους γνωστούς δορυφόρους

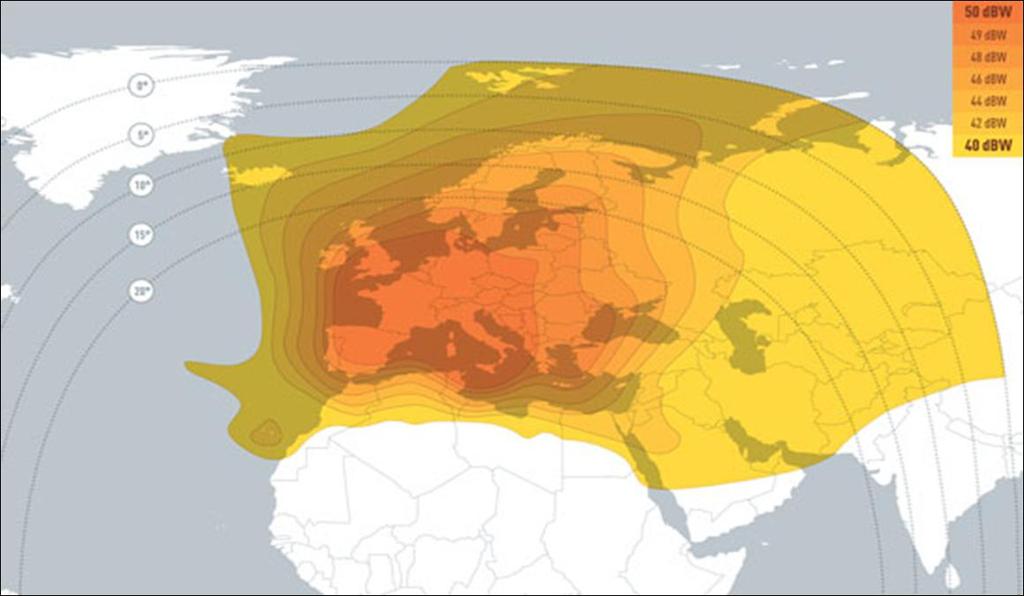

7 ΚΑΛΥΨΗ ΔΟΡΥΦΟΡΟΥ ΠΗΓΗ: EUTELSAT

8 ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ ΚΑΤΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ-ΣΚΟΠΕΥΣΗ Ο Ο.Τ.Ε. ΔΙΝΕΙ ΙΔΙΑΙΤΕΡΗ ΣΗΜΑΣΙΑ ΣΤΗΝ ΠΟΙΟΤΗΤΑ ΤΩΝ ΥΠΗΡΕΣΙΩΝ ΤΟΥ ΚΑΙ ΑΥΤΟ ΠΡΕΠΕΙ ΝΑ ΑΝΤΙΚΑΤΟΠΤΡΙΖΕΤΑΙ ΚΑΙ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ ΚΕΡΑΙΟΣΥΣΤΗΜΑΤΟΣ! ΔΟΡΥΦΟΡΟΣ «Eutelsat Ka Sat 9A» στις 9 ο Ε ΔΟΡΥΦΟΡΟΣ «Eutelsat 10A (πρώην W2A)» στις 10 ο Ε Η ΧΡΗΣΗ ΥΨΗΛΗΣ ΣΥΧΝΟΤΗΤΑΣ ΛΗΨΗΣ ΒΟΗΘΑ ΤΗΝ ΑΠΟΦΥΓΗ ΕΠΙΓΕΙΩΝ ΠΑΡΕΜΒΟΛΩΝ, ΑΛΛΑ ΑΠΑΙΤΕΙ ΑΨΟΓΗ ΣΚΟΠΕΥΣΗ ΚΑΙ ΠΡΟΣΟΧΗ ΤΗΣ ΚΑΘΟΔΟΥ ΚΑΘΩΣ ΚΑΙ ΤΩΝ ΣΥΝΔΕΤΗΡΩΝ F-TYPE ΠΡΟΣΟΧΗ ΣΤΟΥΣ ΗΛΙΑΚΟΥΣ ΘΕΡΜΟΣΙΦΩΝΕΣ ΠΡΟΣΟΧΗ ΣΤΑ ΚΙΝΟΥΜΕΝΑ ΦΥΣΙΚΑ ΕΜΠΟΔΙΑ-ΔΕΝΤΡΑ ΠΡΟΣΕΧΟΥΜΕ ΠΙΘΑΝΟΥΣ ΠΑΡΑΓΟΝΤΕΣ ΘΟΡΥΒΟΥ Η ΣΩΣΤΗ ΛΗΨΗ DVB-S2 ΣΥΝΕΠΑΓΕΤΑΙ ΠΟΛΥ ΚΑΛΗ ΣΚΟΠΕΥΣΗ ΣΦΙΞΤΕ ΤΙΣ ΒΙΔΕΣ ΕΛΕΓΧΟΝΤΑΣ ΣΥΝΕΧΩΣ ΤΗ ΛΗΨΗ ΣΑΣ ΜΕ ΤΟ ΠΕΔΙΟΜΕΤΡΟ ΔΩΣΤΕ ΛΙΓΟ ΠΑΡΑΠΑΝΩ ΧΡΟΝΟ ΣΤΗ ΡΥΘΜΙΣΗ ΤΗΣ ΠΟΛΩΣΗΣ ΤΟΥ LNB. ΑΠΟΤΕΛΕΙ ΤΟΝ ΠΙΟ ΚΡΙΣΙΜΟ ΠΑΡΑΓΟΝΤΑ ΓΙΑ ΤΗΝ ΠΟΙΟΤΗΤΑ ΤΗΣ ΛΗΨΗΣ ΜΑΣ!

9 ΣΥΣΚΕΥΑΣΙΑ ΚΕΡΑΙΟΣΥΣΤΗΜΑΤΩΝ Ο ΠΛΗΡΗΣ ΕΞΟΠΛΙΣΜΟΣ ΛΗΨΗΣ ΠΡΟΜΗΘΕΥΕΤΑΙ ΣΤΗΝ ΟΤΕ-PLUS ΑΠΟ ΤΗΝ ΕΤΑΙΡΕΙΑ CORPCOM Ε.Π.Ε. ΤΟ ΚΑΤΟΠΤΡΟ ΕΙΝΑΙ ΠΟΡΤΟΓΑΛΙΚΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΗΣ ΕΤΑΙΡΕΙΑΣ TECATEL ΑΠΟ ΤΟ ΕΡΓΟΣΤΑΣΙΟ MANUEL GUERRA TO LNB EINAI ΤΗΣ ΕΤΑΙΡΕΙΑΣ SHARP ΤΑ ΚΕΡΑΙΟΣΥΣΤΗΜΑΤΑ ΠΛΗΡΟΥΝ ΤΙΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΤΟΥ ΟΤΕ Η ΣΥΣΚΕΥΑΣΜΕΝΗ ΠΑΛΕΤΑ ΠΕΡΙΕΧΕΙ ΕΙΤΕ 5 ΚΕΡΑΙΟΣΥΣΤΗΜΑΤΑ (80cm) ΕΙΤΕ 6 ΚΕΡΑΙΟΣΥΣΤΗΜΑΤΑ (60 cm)

10 ΠΕΡΙΕΧΟΜΕΝΑ ΣΥΣΚΕΥΑΣΙΑΣ ΚΕΡΑΙΟΣΥΣΤΗΜΑΤΟΣ Η ΣΥΣΚΕΥΑΣΙΑ ΕΝΟΣ ΚΕΡΑΙΟΣΥΣΤΗΜΑΤΟΣ ΠΕΡΙΕΧΕΙ ΤΑ ΠΑΝΤΑ, ΤΗ ΒΑΣΗ (ΜΕ ΤΙΣ ΒΙΔΕΣ ΠΛΕΟΝ 13άρες ΚΑΙ ΤΑ ΟΥΠΑ ΣΤΗΡΙΞΗΣ σε αρκετά Βελτιωμένη Ποιότητα για τα 60 cm Κ/Σ), ΤΟ ΚΑΤΟΠΤΡΟ (0,80μ ή 0,60μ), ΤΟ LNB, ΤΟ ΚΑΛΩΔΙΟ (30μ), ΤΟΥΣ ΣΥΝΔΕΤΗΡΕΣ (F-TYPE Connectors) ΚΑΘΕ ΣΥΣΚΕΥΑΣΙΑ ΠΕΡΙΕΧΕΙ ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΣΤΑ ΕΛΛΗΝΙΚΑ ΜΕ ΑΝΑΛΥΤΙΚΕΣ ΕΙΚΟΝΕΣ

11 ΒΑΣΗ ΣΤΗΡΙΞΗΣ ΕΠΙΤΟΙΧΙΑ Η ΕΠΙΔΑΠΕΔΙΑ

12 ΕΠΙΔΑΠΕΔΙΑ ΣΤΗΡΙΞΗ ΚΑΤΟΠΤΡΟΥ 80cm ΠΡΟΣΟΧΗ! ΜΗΝ ΞΕΧΝΑΤΕ ΝΑ ΒΑΖΕΤΕ ΣΙΛΙΚΟΝΗ ΣΤΙΣ ΤΡΥΠΕΣ ΠΟΥ ΘΑ ΑΝΟΙΧΤΟΥΝ ΓΙΑ ΤΗΝ ΒΑΣΗ

13 ΕΠΙΔΑΠΕΔΙΑ ΣΤΗΡΙΞΗ ΚΑΤΟΠΤΡΟΥ 60cm ΠΡΟΣΟΧΗ! ΜΗΝ ΞΕΧΝΑΤΕ ΝΑ ΒΑΖΕΤΕ ΣΙΛΙΚΟΝΗ ΣΤΙΣ ΤΡΥΠΕΣ ΠΟΥ ΘΑ ΑΝΟΙΧΤΟΥΝ ΓΙΑ ΤΗΝ ΒΑΣΗ

14 ΕΠΙΤΟΙΧΙΑ ΣΤΗΡΙΞΗ ΚΑΤΟΠΤΡΟΥ 80cm ΠΡΟΣΟΧΗ! ΜΗΝ ΞΕΧΝΑΤΕ ΝΑ ΒΑΖΕΤΕ ΣΙΛΙΚΟΝΗ ΣΤΙΣ ΤΡΥΠΕΣ ΠΟΥ ΘΑ ΑΝΟΙΧΤΟΥΝ ΓΙΑ ΤΗΝ ΒΑΣΗ

15 ΕΠΙΤΟΙΧΙΑ ΣΤΗΡΙΞΗ ΚΑΤΟΠΤΡΟΥ 60cm ΠΡΟΣΟΧΗ! ΜΗΝ ΞΕΧΝΑΤΕ ΝΑ ΒΑΖΕΤΕ ΣΙΛΙΚΟΝΗ ΣΤΙΣ ΤΡΥΠΕΣ ΠΟΥ ΘΑ ΑΝΟΙΧΤΟΥΝ ΓΙΑ ΤΗΝ ΒΑΣΗ

16 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΒΑΣΗΣ ΚΑΤΟΠΤΡΟΥ 80cm ΜΗΝ ΞΕΧΝΑΤΕ ΤΗΝ ΤΑΠΑ ΤΟΥ ΣΩΛΗΝΑ

17 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΒΑΣΗΣ ΚΑΤΟΠΤΡΟΥ 60cm ΜΗΝ ΞΕΧΝΑΤΕ ΤΗΝ ΤΑΠΑ ΤΟΥ ΣΩΛΗΝΑ ΠΡΟΣΟΧΗ ΣΤΟ ΣΩΛΗΝΑΚΙ!!!

18 ΤΟ ΔΟΡΥΦΟΡΙΚΟ ΚΑΤΟΠΤΡΟ

19 ΤΟ ΔΟΡΥΦΟΡΙΚΟ ΚΑΤΟΠΤΡΟ

20 1 ο ΒΗΜΑ ΕΝΩΣΗ ΜΠΡΑΤΣΟΥ LNB ΜΕ ΠΛΑΤΗ 80cm

21 1 ο ΒΗΜΑ ΕΝΩΣΗ ΜΠΡΑΤΣΟΥ LNB ΜΕ ΠΛΑΤΗ 60cm

22 2 ο ΒΗΜΑ ΕΝΩΣΗ ΠΛΑΤΗΣ ΜΕ ΣΥΣΤΗΜΑ ΣΤΗΡΙΞΗΣ 80cm

23 2 ο ΒΗΜΑ ΕΝΩΣΗ ΠΛΑΤΗΣ ΜΕ ΣΥΣΤΗΜΑ ΣΤΗΡΙΞΗΣ 60cm

24 3 ο ΒΗΜΑ ΤΟΠΟΘΕΤΗΣΗ ΚΑΤΟΠΤΡΟΥ 80cm

25 3 ο ΒΗΜΑ ΤΟΠΟΘΕΤΗΣΗ ΚΑΤΟΠΤΡΟΥ 60cm

26 4 ο ΒΗΜΑ ΤΟΠΟΘΕΤΗΣΗ ΒΑΣΗΣ LNB 80cm

27 4 ο ΒΗΜΑ ΤΟΠΟΘΕΤΗΣΗ ΒΑΣΗΣ LNB 60cm

28 ΣΚΟΠΕΥΣΗ EUTELSAT 9A Για την σκόπευση ξεκινάμε με την επιβεβαίωση της κάθετης τοποθέτησης της βάσης του πιάτου Ρυθμίζουμε το elevation σε γωνία περίπου 43 ο (Για την Αθήνα) Ρυθμίζουμε το Cross Polarization του LNB περιστρέφοντάς το ελαφρώς αριστερόστροφα (κοιτώντας το LNB από το πίσω μέρος του) Στρέφουμε το πιάτο μας από τον πραγματικό Νότο προς τα Δυτικά (δεξιόστροφα) και ανάλογα τον τόπο που βρισκόμαστε Με χρήση στο πεδιόμετρό μας προρυθμισμένων συχνοτήτων εντοπίζουμε τον δορυφόρο, ενώ με χρήση Spectrum θα πρέπει να δούμε κάποια από τις παρακάτω κυματομορφές

29 ΣΚΟΠΕΥΣΗ EUTELSAT 9A

30 ΕΛΕΓΧΟΣ ΣΚΟΠΕΥΣΗΣ-ΛΗΨΗΣ EUTELSAT 9A Αν το πεδιόμετρό μας δε μπορεί να μετρήσει DVB-S2 τότε μπορούμε να κάνουμε χρήση της συχνότητας MHz Vertical με S.R και FEC 3/4 (είναι πακέτο της Globecast και έχει το γνωστό κινέζικο CCTV 4, Free to Air σε DVB-S/Mpeg2). Στην περίπτωση που το πεδιόμετρό μας έχει DVB- S2/8PSK, αλλά δεν έχει Mpeg4, για να επιβεβαιώσουμε τον δορυφόρο μπορούμε να κάνουμε χρήση της συχνότητας MHz Vertical με S.R και FEC 3/4 όπου μπορούμε να βρούμε το ελεύθερο M6 Suisse σε Mpeg2. Αν διαθέτουμε και Mpeg4 μπορούμε να κάνουμε χρήση της MHz Vertical με S.R και FEC 3/4 όπου μπορούμε να βρούμε το ελεύθερο TF 1 Suisse. Όλα τα παραπάνω βρίσκονται στην κάθετη πόλωση ώστε να μας δώσουν την δυνατότητα για ακριβέστερη ρύθμιση του Cross Polarization.

31 ΕΛΕΓΧΟΣ ΣΚΟΠΕΥΣΗΣ-ΛΗΨΗΣ EUTELSAT 9A Αφού επιβεβαιώσουμε ότι βρισκόμαστε στον σωστό δορυφόρο, προσπαθούμε να ρυθμίσουμε το Az, το Εl και το Pol ώστε να επιτύχουμε το υψηλότερο δυνατό C/N και φυσικά να αυξήσουμε με αυτόν τον τρόπο το Margin Για να είμαστε σίγουροι ότι η ρύθμισή μας θα παραμείνει άψογη σφίγγουμε τις βίδες με χιαστή διαδικασία ελέγχοντας συνεχώς τις μετρήσεις του οργάνου Τελικά θα ρυθμίσουμε το Cross Polarization, ελέγχοντας συγχρόνως την ανοχή εστίασης της χοάνης του LNB με την μετακίνησή του μέσα-έξω Μετά το τέλος ελέγχουμε όλο το σύστημα για πιθανά «κενά» στήριξης

32 ΜΕΤΡΗΣΕΙΣ Οι πιο σημαντικές μετρήσεις για την ρύθμιση ενός δορυφορικού κατόπτρου είναι το C/N και το Margin. C/N=Carrier to Noise Ratio: Είναι ο λόγος της ισχύος του φέροντος σήματος προς την ισχύ του θορύβου, εκφρασμένος σε db. Margin: Ανάλογα με την διαμόρφωση, υπάρχει μία ελάχιστη τιμή του C/N πριν καταρεύσει η υπηρεσία (Cliff Effect). Η διαφορά αυτή της τιμής από την μέγιστη μετρούμενη τιμή του C/N, αποτελεί το Margin της λήψης μας εκφρασμένο σε db και είναι ουσιαστικά το περιθώριο που έχουμε για την εισαγωγή θορύβου ή την μείωση του σήματος λόγω εξασθένισης (π.χ. καιρικών συνθηκών) Μία συγκρίσιμη μέτρηση που μπορούμε να χρησιμοποιούμε σαν ένδειξη καλής εγκατάστασης είναι και αυτή του δέκτη, που για την ώρα είναι λανθασμένη και θα διορθωθεί με επόμενη αναβάθμισή του.

33 ΣΕΝΑΡΙΑ ΕΓΚΑΤΑΣΤΑΣΗΣ Τυπική Εγκατάσταση του κεραιοσυστήματος που παρέχει ο ΟΤΕ Αλλαγή σκόπευσης υπάρχουσας κεραίας του πελάτη, πιθανότατα από Eutelsat Hotbird 13 (Nova)-Απαιτείται καλή κατάσταση υπάρχοντος κεραιοσυστήματος, αλλιώς θα γίνεται μερική ή ολική αντικατάστασή του Συνεγκατάσταση της υπηρεσίας του ΟΤΕ με την υπηρεσία της Nova-Απαιτείται κάτοπτρο τουλάχιστον 80cm και προσθήκη LNB με παράκεντρη λήψη καθώς και σκόπευση. Σε περίπτωση ακατάλληλου εξοπλισμού απαιτείται μερική ή ολική αντικατάσταση του κεραιοσυστήματος

34 ΠΑΡΑΔΕΙΓΜΑ ΤΟΠΟΘΕΤΗΣΗΣ ΠΑΡΑΚΕΝΤΡΟΥ LNB ΚΑΤΟΠΤΡΟ 80cm ΜΕ ΚΕΝΤΡΟ ΛΗΨΗΣ ΤΙΣ 9 ο Ε ΚΑΙ ΠΑΡΑΚΕΝΤΡΟ ΤΙΣ 13 ο Ε 13E Hotbird 9E Eurobird

35 ΧΡΗΣΗ ΔΙΑΚΟΠΤΩΝ DiseqC-ΠΟΛΥΔΙΑΚΟΠΤΩΝ Μπορούμε να κάνουμε χρήση διακοπτών DiseqC ώστε να συνδέσουμε το πιάτο μας με άλλα κεραιοσυστήματα, με σκοπό την χρήση κοινής καθόδου Επειδή συνήθως συναντάμε Hotbird & Astra στις 2 πρώτες θέσεις 4απλού ή διπλού διακόπτη, τότε στην πρώτη περίπτωση βάζουμε κατευθείαν στην 3 η θέση τον Eutelsat 9A και ρυθμίζουμε και τον δέκτη μας να έχει τον Eutelsat 9A στην 3 η θέση. Στην δεύτερη περίπτωση συνεννοούμαστε με τον πελάτη και αντικαθιστούμε τον διακόπτη με τετραπλό και κάνουμε ότι και πριν.

36 ΧΡΗΣΗ ΔΙΑΚΟΠΤΩΝ DiseqC-ΠΟΛΥΔΙΑΚΟΠΤΩΝ Μπορούμε να αλλάξουμε το LNB με ένα QUATTRO ώστε να γίνει χρήση του κατόπτρου μας από κάποιον πολυδιακόπτη στον χώρο που θα γίνει εγκατάσταση. Σε κάθε περίπτωση η χρήση των ανωτέρω υλικών αποτελεί πρόσθετο έργο και τα υλικά είναι επιλογής του πελάτη σε συνεννόηση με τον τεχνικό Τέλος μπορεί να γίνει χρήση DIPLEXERS TV-SAT με σκοπό το «ζευγάρωμα» του δορυφορικού και του επίγειου σήματος σε μία κοινή κάθοδο προς το σημείο λήψης του συνδρομητή Για όλα τα παραπάνω, η εγγύηση που θα ισχύει, θα αφορά αποκλειστικά και μόνο τον εξοπλισμό που παρέχει ο ΟΤΕ και θα πρέπει να γίνεται σαφές στους πελάτες ότι η εγγύηση που θα ισχύει για τα πρόσθετα υλικά θα παρέχεται από τον τεχνικό / εγκαταστάτη και όχι από τον ΟΤΕ

37 ΧΡΗΣΗ ΔΙΑΚΟΠΤΩΝ ΠΡΟΤΕΡΑΙΟΤΗΤΑΣ Σε περίπτωση που ο συνδρομητής είναι κάτοχος και άλλης υπηρεσίας, άλλου παρόχου, που βρίσκεται σε άλλον δορυφόρο, αλλά θέλει να κάνει χρήση μίας μόνο καθόδου (καλώδιο) προς το σημείο λήψης του, τότε επιβάλλεται η χρήση διακόπτη προτεραιότητας σε συνδυασμό με διακόπτη DiseqC ώστε να επιλέγει αυτόματα μέσω του δέκτη που χρησιμοποιεί και τον εξοπλισμό λήψης (δορυφορικό κάτοπτρο) Είναι σημαντικό να αποφασίσει ο πελάτης ποιος από τους 2 δέκτες του θα βρίσκεται σε προτεραιότητα, ώστε μέσω του Scart αυτού του δέκτη να γίνεται η επιλογή του δέκτη που θα τροφοδοτεί την κάθοδο και θα τροφοδοτείται αντίστοιχα από το δορυφορικό σήμα

38 ΧΡΗΣΗ ΔΙΑΚΟΠΤΩΝ ΠΡΟΤΕΡΑΙΟΤΗΤΑΣ Η επιλογή μπορεί να γίνει αυτόματα από το PIN-8 του Scart όλων των δεκτών, στο οποίο PIN-8 έχουμε παρουσία τάσης 12VDC ως προς τη γείωση του δέκτη όταν αυτός είναι σε λειτουργία Συνεπώς όταν ο δέκτης είναι ΟΝ, θα μπορεί να γυρνά τον διακόπτη ώστε να συνδέεται η έξοδός του με το κεραιοσύστημα, ενώ όταν είναι σε Standby ο διακόπτης θα βρίσκεται σε ηρεμία και θα γυρνά την έξοδό του προς τον άλλον δέκτη Εννοείται ότι και για τον παραπάνω εξοπλισμό καμία ευθύνη εγγύησης δεν φέρει ο ΟΤΕ και πρέπει να γίνεται και αυτό σαφές στους πελάτες

39 ΧΡΗΣΗ ΔΙΑΚΟΠΤΩΝ ΠΡΟΤΕΡΑΙΟΤΗΤΑΣ

40 ΧΡΗΣΗ ΔΙΑΚΟΠΤΩΝ ΠΡΟΤΕΡΑΙΟΤΗΤΑΣ

41 Χρήση Stacker-Distacker Στην ουσία πρόκειται για έναν αναδιαμορφωτή της L-Band που μετατοπίζει μία 2 η L-Band αμέσως μετά την κύρια. Το όνομά του στα ελληνικά σημαίνει στιβαχτής. Σε ένα καλώδιο, Terrestrial και 2 SAT IF Για να χρησιμοποιηθεί θα πρέπει το καλώδιο να είναι πολύ καλής ποιότητας καθώς θα πρέπει να μεταφέρει σήματα της τάξεως των 3,5GHz. Σε κάθε περίπτωση είναι καθαρά ενεργή συσκευή, με ότι σημαίνει αυτό για την αντοχή του στον χρόνο και τις πιθανές βλάβες (από μεταβολές τάσεως δικτύου για παράδειγμα). Έχει σχετικά υψηλό κόστος, οπότε πρέπει να ενημερώνουμε τον πελάτη για τα υπέρ και τα κατά πριν την χρήση του!

42 ΤΥΠΙΚΗ ΕΠΙΔΑΠΕΔΙΑ ΕΓΚΑΤΑΣΤΑΣΗ ΑΠΛΗ ΚΑΙ ΜΕ ΠΑΡΑΚΕΝΤΡΟ HOTBIRD ΠΗΓΗ OTE-TV

43 ΤΥΠΙΚΗ ΕΠΙΔΑΠΕΔΙΑ ΕΓΚΑΤΑΣΤΑΣΗ ΑΠΛΗ ΚΑΙ ΜΕ ΠΑΡΑΚΕΝΤΡΟ HOTBIRD ΠΗΓΗ OTE-TV

44 ΕΠΙΤΟΙΧΙΑ ΤΟΠΟΘΕΤΗΣΗ ΠΗΓΗ OTE-TV

45 ΕΠΙΤΟΙΧΙΑ ΤΟΠΟΘΕΤΗΣΗ ΠΗΓΗ OTE-TV

46 ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ Το καλώδιο πρέπει να είναι δεμένο με ταινία ή με δεματικά στο κάτοπτρο και στη συνέχεια στο κάγκελο ή καρφωμένο στον τοίχο με ρόκα 6/25. Η στήριξη της καθόδου θα πρέπει να γίνεται καθ όλη την διαδρομή του καλωδίου σε απόσταση ανά μέτρο και σε περίπτωση αδυναμίας πρόσβασης για στήριξη, θα πρέπει να γίνεται πολύ καλή στήριξη μεταξύ των δύο άκρων που έχουμε πρόσβαση και σε κάθε περίπτωση πριν την είσοδο στον χώρο εγκατάστασης του αποκωδικοποιητή.

47 ΤΟΠΟΘΕΤΗΣΗ ΣΕ ΚΑΓΚΕΛΟ ΠΗΓΗ OTE-TV

51 ΠΑΡΑΔΟΣΗ ΚΕΡΑΙΟΣΥΣΤΗΜΑΤΟΣ ΣΤΟΝ ΠΕΛΑΤΗ Η ΤΕΛΙΚΗ ΠΑΡΑΔΟΣΗ ΣΤΟΝ ΠΕΛΑΤΗ ΤΟΥ ΚΕΡΑΙΟΣΥΣΤΗΜΑΤΟΣ ΘΑ ΠΡΕΠΕΙ ΝΑ ΓΙΝΕΤΑΙ ΜΟΝΟ ΕΦΟΣΟΝ ΕΧΟΥΜΕ ΕΛΕΓΞΕΙ ΤΑ ΠΑΡΑΚΑΤΩ ΑΣΦΑΛΗΣ ΚΑΙ ΣΩΣΤΗ ΣΤΗΡΙΞΗ ΒΑΣΗΣ ΑΣΦΑΛΗΣ ΚΑΙ ΣΩΣΤΗ ΣΤΗΡΙΞΗ ΚΑΤΟΠΤΡΟΥ ΣΩΣΤΗ ΡΥΘΜΙΣΗ ΓΙΑ ΒΕΛΤΙΣΤΗ ΠΟΙΟΤΗΤΑ ΛΗΨΗΣ ΣΩΣΤΗ ΣΤΗΡΙΞΗ ΚΑΛΩΔΙΟΥ ΣΩΣΤΗ ΤΟΠΟΘΕΤΗΣΗ ΣΥΝΔΕΤΗΡΩΝ (F-Type) ΚΑΙ ΣΩΣΤΗ ΑΔΙΑΒΡΟΧΗ ΜΟΝΩΣΗ ΤΟΥ ΣΥΝΔΕΤΗΡΑ ΣΤΟ LNB ΚΑΛΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΚΑΙ ΕΥΧΑΡΙΣΤΟΥΜΕ ΓΙΑ ΤΗ ΣΥΝΕΡΓΑΣΙΑ

52 ΠΑΡΑΜΕΤΡΟΙ ΣΚΟΠΕΥΣΗΣ 30 ΠΟΛΕΩΝ ΜΕΓΑΛΕΣ ΠΟΛΕΙΣ Az El Pol ΑΘΗΝΑ 199,3 43,4 18,0 ΘΕΣΣΑΛΟΝΙΚΗ 196,9 40,9 15,7 ΠΑΤΡΑ 196,6 43,7 15,6 ΗΡΑΚΛΕΙΟ 202,9 45,5 21,4 ΛΑΡΙΣΑ 196,7 42,1 15,7 ΒΟΛΟΣ 197,5 42,2 16,4 ΧΑΝΙΑ 201,3 45,8 20,0 ΚΑΒΑΛΑ 198,4 40,1 17,0 ΙΩΑΝΝΙΝΑ 194,8 42,5 13,9 ΧΑΛΚΙΔΑ 198,8 42,9 17,6 ΣΕΡΡΕΣ 197,3 40,2 16,1 ΤΡΙΚΑΛΑ 196,0 42,3 15,0 ΚΑΤΕΡΙΝΗ 196,5 41,4 15,4 ΚΑΛΑΜΑΤΑ 197,8 44,9 16,7 ΛΑΜΙΑ 197,2 42,8 16,1

53 ΠΑΡΑΜΕΤΡΟΙ ΣΚΟΠΕΥΣΗΣ 30 ΠΟΛΕΩΝ ΜΕΓΑΛΕΣ ΠΟΛΕΙΣ Az El Pol ΡΟΔΟΣ 205,9 43,1 24,0 ΚΟΜΟΤΗΝΗ 199,4 39,6 17,9 ΔΡΑΜΑ 198,0 40,0 16,7 ΑΛΕΞΑΝΔΡΟΥΠΟΛΗ 200,1 39,7 18,6 ΒΕΡΟΙΑ 196,0 41,2 15,0 ΞΑΝΘΗ 198,8 39,7 17,4 ΚΕΡΚΥΡΑ 193,6 42,8 12,9 ΚΟΖΑΝΗ 195,6 41,6 14,6 ΚΑΡΔΙΤΣΑ 196,3 42,5 15,3 ΚΟΡΙΝΘΟΣ 198,3 43,7 17,2 ΧΙΟΣ 201,8 42,1 20,3 ΜΥΤΙΛΗΝΗ 202,0 41,2 20,4 ΤΡΙΠΟΛΗ 197,9 44,3 16,8 ΑΓΡΙΝΙΟ 196,0 43,4 15,1 ΜΥΚΟΝΟΣ 201,6 43,3 20,2
