Το οπλισμένο σκυρόδεμα στο εργοτάξιο.

Transcript

1 Το σκυρόδεμα στο εργοτάξιο: Η Wacker Neuson προσφέρει μια καθαρή λύση για κάθε περίπτωση. Η Wacker Neuson είναι ο ιδανικός συνεργάτης σας σε ό,τι αφορά το σκυρόδεμα, προσφέροντας μια ευρεία γκάμα προϊόντων για όλα τα είδη επεξεργασίας σκυροδέματος. Όλα τα προϊόντα σχεδιάζονται, κατασκευάζονται και ελέγχονται σύμφωνα με τις βασικές αρχές των εταιρικών αξιών της Wacker Neuson. Και σε αυτό τον τομέα, είμαστε πιστοί στην υπόσχεσή μας: αξιοπιστία, συνέπεια, ποιότητα, ταχύτητα ανταπόκρισης, ευελιξία και καινοτομία /02/2010/Heidlmair/Print Sta Το οπλισμένο σκυρόδεμα στο εργοτάξιο. Οπλισμός και συμπύκνωση. 1 Ράβδοι δόνησης της Wacker Neuson - Κατανομή, διάστρωση και συμπύκνωση με ένα πέρασμα. - Μέγιστη απόδοση επιφανειών, χάρη σε προφίλ μήκους έως 5 μέτρων. - Μικρό βάρος για εξαιρετικά άνετη χρήση και μεταφορά. 2 Καθοδηγούμενα με το χέρι ελικόπτερα της Wacker Neuson - Άριστα αποτελέσματα στην επεξεργασία επιφανειών. - Βέλτιστα ζυγοσταθμισμένα μηχανήματα. - Επεξεργασία της επιφάνειας μέχρι τα άκρα. 3 Ελικόπτερα με θέση χειριστή της Wacker Neuson - Υψηλή άνεση χειρισμού. - Ακριβή αποτελέσματα λείανσης. - Ακόμη και για υψηλές απαιτήσεις σε ό,τι αφορά την ομαλότητα της επιφάνειας Προσοχή: Η σειρά προϊόντων του Ομίλου Wacker Neuson περιλαμβάνει περισσότερες από 300 διαφορετικές κατηγορίες προϊόντων Light και Compact Equipment. Τα προϊόντα Light Equipment αποτελούνται από πολλές εκδόσεις, οι οποίες προκύπτουν από τις διαφορετικές απαιτήσεις τάσης και συχνότητας, τις τοπικές διατάξεις, τα δεδομένα των αγορών και τις συνθήκες χρήσης. Συνεπώς δεν είναι διαθέσιμα ή εγκεκριμένα σε όλες τις αγορές όλα τα προϊόντα που παρουσιάζονται ή/και απεικονίζονται σε αυτό το έντυπο. Με επιφύλαξη για αλλαγές λόγω της τεχνολογικής εξέλιξης. Ο Όμιλος Wacker Neuson δεν αναλαμβάνει καμία ευθύνη για την ορθότητα και την πληρότητα των πληροφοριών που περιλαμβάνονται στο έντυπο. Επιτρέπεται η ανατύπωση κατόπιν έγγραφης έγκρισης του Ομίλου Wacker Neuson, München. Wacker Neuson SE Με την επιφύλαξη παντός δικαιώματος.

2 Η βέλτιστη συμπύκνωση επηρεάζει καθοριστικά την ποιότητα του σκυροδέματος. ΣΥΣΤΗΜΑΤΑ ΣΥΜΠΥΚΝΩΣΗΣ ΣΚΥΡΟΔΕΜΑ- ΤΟΣ Σελίδα 4 ΔΟΝΗΤΕΣ ΜΑΖΑΣ - Υψηλών συχνοτήτων - Υψηλών συχνοτήτων με ενσωματωμένο μετατροπέα - Με εύκαμπτη ράβδο - Με κινητήρα εσωτερικής καύσης - Πεπιεσμένου αέρα Σελίδα 16 ΕΞΩΤΕΡΙΚΟΙ ΔΟΝΗΤΕΣ - Για σύνδεση σε εξωτερικό μετατροπέα - Με ενσωματωμένο μετατροπέα Σελίδα 26 ΜΕΤΑΤΡΟΠΕΙΣ ΣΥΧΝΟΤΗΤΑΣ ΚΑΙ ΤΑΣΗΣ - Ηλεκτρικοί - Μηχανικοί - Υψηλών συχνοτήτων Σελίδα 32 ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΟ ΧΡΗΣΤΗ - Συμβουλές για τη σωστή χρήση των μηχανημάτων κατά τη συμπύκνωση σκυροδέματος Σελίδα 36 Πηγή: PERI GmbH ΤΕΧΝΟΛΟΓΙΑ ΟΠΛΙΣΜΟΥ ΤΕΧΝΟΛΟΓΙΑ ΟΠΛΙΣΜΟΥ - Κοπτικά και μηχανήματα κάμψης - Μηχάνημα σύνδεσης 2_3 WACKER NEUSON ΟΠΛΙΣMEΝΟ ΣΚΥΡOΔΕΜΑ

3 Πηγή: PERI GmbH Τα μηχανήματα με τις υψηλότερες πωλήσεις σε όλο τον κόσμο. Από μια ηγέτιδα εταιρεία στον κλάδο της τεχνολογίας. Οι δονητές μάζας της Wacker Neuson προσφέρουν μια σειρά πλεονεκτημάτων: Μεγάλη διάρκεια ζωής. Υψηλή απόδοση συμπύκνωσης. Πρώτης κατηγορίας ποιότητα. Υψηλές προδιαγραφές ασφάλειας. Εξατομικευμένες λύσεις. Δονητές μάζας 4_5 WACKER NEUSON ΟΠΛΙΣMEΝΟ ΣΚΥΡOΔΕΜΑ

4 Δονητές μάζας υψηλών συχνοτήτων: IREN και IRSEN IRSEN IREN PIR Δονητής μάζας πεπιεσμένου αέρα για τη λειτουργία σε συμπιεστές. Διάμετρος στελέχους από 30 έως 65 mm, για κάθε χρήση. Όλα τα εξαρτήματα είναι MADE IN GERMANY! Σύγχρονα μηχανήματα για τη βιομηχανική συμπύκνωση σκυροδέματος, όπου δίνεται βαρύτητα στην παραγωγικότητα και τη διάρκεια ζωής: - Αξιόπιστη συμπύκνωση σκυροδέματος, χάρη στον ηλεκτροκινητήρα σταθερού αριθμού στροφών και υψηλής ισχύος. - Ενσωματωμένος διακόπτης θερμικής προστασίας. - Κινητήρας πρωτοποριακής σχεδίασης, σύμφωνα με τα αυστηρότερα ποιοτικά πρότυπα. - Επαγωγικά σκληρυμένο δονητικό στέλεχος για υψηλή αντοχή. - Εύκολη συντήρηση, χάρη στη γρήγορη αντικατάσταση του δονητικού στελέχους χωρίς ειδικά εργαλεία. - Εργονομική χειρολαβή LOW VIB (χαμηλών κραδασμών) στην κατασκευαστική σειρά IRSEN. Μήκος 6_7 WACKER NEUSON ΟΠΛΙΣMEΝΟ ΣΚΥΡOΔΕΜΑ Δονητές μάζας

5 Δονητές μάζας υψηλών συχνοτήτων με ενσωματωμένο μετατροπέα: IRFU και IRSE-FU 1 Το Bodyguard της Wacker Neuson Απόλυτη ασφάλεια για το χειριστή, από το Bodyguard έως το δονητικό στέλεχος. Το Bodyguard είναι ένας ενσωματωμένος διακόπτης προστασίας προσωπικού, ο οποίος, σε περίπτωση ανάγκης, απενεργοποιεί τη συσκευή μέσα σε 3 χιλιοστά του δευτερολέπτου. 2 Η λαστιχένια ασφάλεια δεν αφήνει ίχνη στο καλούπι κατά τη συμπύκνωση. Κατόπιν παραγγελίας, διατίθενται ΕΙΔΙΚΕΣ ΚΑΤΑΣΚΕΥΕΣ ΚΑΙ ΕΙΔΙΚΕΣ ΛΥΣΕΙΣ Ρωτήστε μας. IRFU IRSE-FU 1 Κατοχυρωμένη με ευρεσιτεχνία τεχνολογία της Wacker Neuson, η οποία θα σας πείσει: - Αυτόνομη χρήση χάρη στον ενσωματωμένο μετατροπέα, για σύνδεση σε μονοφασικό ρεύμα (φωτεινή ροή). - Λόγω του χυτευμένου συστήματος ηλεκτρονικών, ο μετατροπέας δεν υπόκειται σε φθορά. - Λειτουργική σχεδίαση περιβλήματος με στρογγυλεμένες γωνίες, για εύκολο χειρισμό χωρίς δημιουργία κλίσης. - Αξιόπιστη λειτουργία, μεταξύ άλλων, σε γεννήτριες και σε περίπτωση ασταθούς τάσης εισόδου. - Bodyguard TM της Wacker Neuson: Το Bodyguard TM είναι ένας ενσωματωμένος διακόπτης προστασίας προσωπικού, ο οποίος, σε περίπτωση ανάγκης, απενεργοποιεί τη συσκευή μέσα σε 3 χιλιοστά του δευτερολέπτου. Συνεπώς, προσφέρει απόλυτη ασφάλεια στο χειριστή από το Bodyguard TM έως το δονητικό στέλεχος. - Τα δονητικά στελέχη διατίθενται επιπλέον με λαστιχένια ασφάλεια, για την προστασία του καλουπιού. 2 8_9 WACKER NEUSON ΟΠΛΙΣMEΝΟ ΣΚΥΡOΔΕΜΑ Δονητές μάζας

6 Δονητές μάζας με εύκαμπτη ράβδο: HMS με κινητήρα εσωτερικής καύσης ή ηλεκτροκινητήρα. Γρήγορη και εύκολη αντικατάσταση της εύκαμπτης ράβδου χάρη στον πρακτικό ταχυσύνδεσμο. Εξάρτημα δίσκου ολίσθησης HMS με ηλεκτροκινητήρα M 2000 HMS με βενζινοκινητήρα A 5000/160 HMS με βενζινοκινητήρα A 1500/035 Ένα σύστημα που πείθει χάρη στην ευελιξία και την οικονομία που εξασφαλίζει. - Δυνατότητα αυτόνομης προσαρμογής: Οι διαφορετικές εύκαμπτες ράβδοι, τα δονητικά στελέχη και οι κινητήρες συνδυάζονται κατά βούληση. - Ταχυσύνδεσμος για απλό χειρισμό. - Ευελιξία κατά τη μετάδοση κίνησης: Κινητήρες εσωτερικής καύσης και ηλεκτροκινητήρες διαφορετικών κατηγοριών ισχύος. - HMS με κινητήρα εσωτερικής καύσης: Διαφορετικές κατηγορίες ισχύος με βελτιστοποιημένη σχέση ισχύος και βάρους. - Εξάρτημα δίσκου ολίσθησης για καλύτερη ευκινησία στον οπλισμό για τα μοντέλα A 5000/160 και L 5000/225 - Επαγωγικά σκληρυμένο δονητικό στέλεχος για υψηλή αντοχή. 10_11 WACKER NEUSON ΟΠΛΙΣMEΝΟ ΣΚΥΡOΔΕΜΑ Δονητές μάζας

7 Όλοι οι συνδυασμοί του HMS με μια ματιά. Οι σωστοί συνδυασμοί δονητών μάζας και εύκαμπτων ράβδων για ηλεκτροκινητήρες και βενζινοκινητήρες βρίσκονται εδώ. Δονητησ μαζασ, ευκαμπτη ραβδοσ και ηλεκτροκινητηρασ WACKER NEUSON STANDARD SM 1-E SM 2-E SM 4-E SM 0-S SM 1-S SM 2-S SM 3-S SM 4-S SM 5-S SM 7-S SM 9-S H 25 X X X X X X X X X X X X X X X X X X X X X X X X H 25S X X X X X X X X X X X X X X X X X X X X X X X X H 25HA X X X X X X X X X X X X X X X X X X X X X X X X H 35 X X X X X X X X X H 35S X X X X X X X X X H 35HA X X X X X X X X X H 45 X X X X X X X X X H 45S X X X X X X X X X H 45HA X X X X X X X X X H 50HA X X X X X X X X X H 55 X X X X X X X X X H 65 X X X X X X X X X S = Απλό δονητικό στέλεχος μικρού μήκους = M 1000 = M 3000 X = Μη επιτρεπτός HA = Υβριδικό δονητικό στέλεχος μεγάλου εύρους = M 2000 = Δεν συνιστάται Δονητής μάζας, εύκαμπτη ράβδος και βενζινοκινητήρας SM 1-E SM 2-E SM 4-E SM 0-S SM 1-S SM 2-S SM 3-S SM 4-S SM 5-S SM 7-S SM 9-S H 25 A 1500/035 X X X X X X X X H 25S A 5000/160 X X X X X X X X H 25HA L 5000/225 X X X X X X X X H 35 A 1500/035 X X X H 35S A 5000/160 X X X H 35HA L 5000/225 X X X H 45 A 1500/035 X X X H 45S A 5000/160 X X X H 45HA L 5000/225 X X X A 1500/035 X X X H 50HA A 5000/160 X X X L 5000/225 X X X A 1500/035 X X X H 55 A 5000/160 X X X L 5000/225 X X X A 1500/035 X X X X X X X X X X X H 65 A 5000/160 X X X L 5000/225 X X X S = Απλό δονητικό στέλεχος μικρού μήκους = Επιτρεπτός συνδυασμός HA = Υβριδικό δονητικό στέλεχος μεγάλου εύρους X = Μη επιτρεπτός ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ IREN 30 IREN 38 IREN 45 IREN 57* IREN 65 Διάμετρος στελέχους mm Μήκος στελέχους (Μ) mm Ελαστικός σωλήνας προστασίας m Βάρος εν λειτουργία kg 8,9 10,5 11,8 16,2 22,5 Βάρος στελέχους kg 1,4 2,2 3,5 5,8 9,2 Διάμετρος απόδοσης** cm Δονήσεις σ.α.λ Σύστημα μετάδοσης κίνησης Υψηλών συχνοτήτων κινητήρας βραχυκύκλωσης με ρότορες για σύνδεση σε μετατροπέα συχνότητας και τάσης της Wacker Neuson Τάση V 42 / / / / / 250 Ρεύμα A 3,5 / 0,6 7,0 / 1,4 10,0 / 1,85 17,3 / 3,0 25,0 / 4,2 Συχνότητα Hz Καλώδιο σύνδεσης m ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ IRSEN 30 IRSEN 38 IRSEN 45 IRSEN 57* Διάμετρος στελέχους mm Μήκος στελέχους (Μ) mm Ελαστικός σωλήνας προστασίας m 0,8 0,8 0,8 0,8 Βάρος στελέχους kg 1,4 2,2 3,5 5,8 Βάρος εν λειτουργία kg 5,1 5,9 7,2 11,2 Διάμετρος απόδοσης** cm Δονήσεις σ.α.λ Σύστημα μετάδοσης κίνησης Υψηλών συχνοτήτων κινητήρας βραχυκύκλωσης με ρότορες για σύνδεση σε μετατροπέα συχνότητας και τάσης της Wacker Neuson Τάση V 42 / / / / 250 Ρεύμα A 3,5 / 0,6 7,0 / 1,4 10,0 / 1,85 17,3 / 3,0 Συχνότητα Hz Καλώδιο σύνδεσης m ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ IRFU 30 IRFU 38 IRFU 45 IRFU 57 IRFU 65 Διάμετρος στελέχους mm Μήκος στελέχους (Μ) mm Ελαστικός σωλήνας προστασίας m 5,0 5,0 5,0 5,0 5,0 Βάρος στελέχους kg 1,4 2,2 3,5 5,8 9,2 Βάρος εν λειτουργία kg 11,5 13,6 14,6 19,8 25,5 Διάμετρος απόδοσης** cm Δονήσεις σ.α.λ Σύστημα μετάδοσης κίνησης Υψηλών συχνοτήτων κινητήρας βραχυκύκλωσης με ρότορες με ενσωματωμένο ηλεκτρονικό μετατροπέα συχνοτήτων στο περίβλημα διακοπτών, για απευθείας σύνδεση σε V 50 / 60 Hz 1 Τάση V Ρεύμα A 2,2 3,5 4,8 6,0 10,0 Συχνότητα Hz Καλώδιο σύνδεσης m Καλώδιο τροφοδοσίας m ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ IRSE-FU 30 IRSE-FU 38 IRSE-FU 45 IRSE-FU 57 Διάμετρος στελέχους mm Μήκος στελέχους (Μ) mm Ελαστικός σωλήνας προστασίας m 0,8 0,8 0,8 0,8 Βάρος στελέχους*** kg 1,4 2,2 3,5 5,8 Βάρος εν λειτουργία kg 11, Διάμετρος απόδοσης** cm Δονήσεις σ.α.λ Σύστημα μετάδοσης κίνησης Υψηλών συχνοτήτων κινητήρας βραχυκύκλωσης με ρότορες με ενσωματωμένο ηλεκτρονικό μετατροπέα συχνοτήτων στο περίβλημα διακοπτών, για απευθείας σύνδεση σε V 50 / 60 Hz 1 Τάση V ~ ~ ~ ~ Ρεύμα A 2,2 3,5 4,8 6,0 Συχνότητα Hz Καλώδιο σύνδεσης m Καλώδιο τροφοδοσίας m , , , , , , , , , ,5 ΔΟΝΗΤΙΚΟ ΣΤΕΛΕΧΟΣ H 25 H 25S H 25HA H 35 H 35S H 35HA Διάμετρος mm Μήκος mm Βάρος kg 1,3 0,8 1,3 2,1 1,6 2,3 ΔΟΝΗΤΙΚΟ ΣΤΕΛΕΧΟΣ H 45 H 45S H 45HA H 50HA H 55 H 65 Διάμετρος mm Μήκος mm Βάρος kg 3,4 2,8 3,3 3,9 5,4 6,8 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Σύστημα μετάδοσης κίνησης A 1500/35 A 5000/160 L 5000/225 M 1000 M 2000 M 3000 Αερόψυκτος τετράχρονος μονοκύλινδρος βενζινοκινητήρας Honda Αερόψυκτος τετράχρονος μονοκύλινδρος βενζινοκινητήρας Honda Αερόψυκτος μονοκύλινδρος κινητήρας ντίζελ Lombardini Κινητήρας γενικής χρήσης με μόνωση προστασίας ΕΥΚΑΜΠΤΗ ΡΑΒΔΟΣ SM1-E SM2-E SM4-E SM0-S SM1-S SM2-S Μήκος m ,5 1 2 Βάρος kg 1,5 2,5 4,3 1,3 2,7 4,3 ΕΥΚΑΜΠΤΗ ΡΑΒΔΟΣ SM3-S SM4-S SM5-S SM7-S SM9-S Μήκος m Βάρος kg 5,9 7,1 9,3 12,9 15,1 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ PIR 35 PIR 55 PIR 75 Διάμετρος στελέχους mm Μήκος στελέχους (Μ) mm Ελαστικός σωλήνας προστασίας m Βάρος εν λειτουργία kg 3,6 6,3 11,0 Διάμετρος απόδοσης** cm Δονήσεις σ.α.λ Σύστημα μετάδοσης κίνησης Πεπιεσμένος αέρας Πεπιεσμένος αέρας Πεπιεσμένος αέρας Πίεση λειτουργίας bar Κατανάλωση αέρα m 3 /min 0,85 1,4 1,7 Κινητήρας γενικής χρήσης με μόνωση προστασίας Κινητήρας γενικής χρήσης με μόνωση προστασίας Τάση V Ρεύμα A 4,5 6,5 10,0 Συχνότητα Hz Αριθμός στροφών ρελαντί κινητήρα χωρίς φορτίο σ.α.λ Μήκος καλωδίου m 4,7 4,7 4,7 Ισχύς kw (PS) 1,0 (1,36) 4,0 (5,4) 3,3 (4,5) 1,0 (1,3) 1,5 (2,0) 2,3 (3,1) Τύπος καυσίμου Κανονική βενζίνη Κανονική βενζίνη Ντίζελ Κατανάλωση καυσίμου l/h 0,8 1,0 1,0 Χωρητικότητα δεξαμενής l 0,55 3,6 3,0 Μ x Π x Υ mm 424 x 274 x x 421 x x 421 x x 160 x x 160 x x 160 x 200 Βάρος kg 10,6 23,6 35,6 5,7 6,4 8,4 12_13_14 WACKER NEUSON ΟΠΛΙΣMEΝΟ ΣΚΥΡOΔΕΜΑ * Διατίθεται και ως δονητής μικρού μήκους. ** Τα συγκεκριμένα στοιχεία είναι ενδεικτικά και βασίζονται στις εμπειρίες των πελατών μας σε συγκεκριμένες συνθήκες λειτουργίας. Σε διαφορετικές συνθήκες, αυτά τα στοιχεία ενδέχεται να αποκλίνουν. Σας συνιστούμε να διεξάγετε πάντα δοκιμαστική σκυροδέτηση υπό τις εκάστοτε συνθήκες χρήσης. *** Όλα τα μοντέλα IRSE-FU διατίθενται επίσης με ελαστικό σωλήνα προστασίας 0,3 m. Με επιφύλαξη για αλλαγές λόγω της τεχνολογικής εξέλιξης.

8 Τεχνικά χαρακτηριστικά. Το εμφανές σκυρόδεμα είναι ο ηγέτης στην κατηγορία του. Το τέλειο υλικό για τους εξωτερικούς δονητές της Wacker Neuson. Για την κατασκευή υψηλών προδιαγραφών επιφανειών σκυροδέματος. Κατάλληλο για υψηλούς βαθμούς οπλισμού και λεπτά εξαρτήματα. Απλό στο χειρισμό. Μικρό βάρος. Ευέλικτη αγκύρωση στα καλούπια. Αξιόπιστη λειτουργία. Μεγάλη διάρκεια ζωής. Δεν απαιτούν συντήρηση. Εξωτερικοί δονητές 16_17 WACKER NEUSON ΟΠΛΙΣMEΝΟ ΣΚΥΡOΔΕΜΑ

9 Εξωτερικοί δονητές εμφανούς σκυροδέματος: AR 36 και ARFU 36 Όλα τα εξαρτήματα είναι MADE IN GERMANY! AR 36 ARFU 36 Απόδοση που φαίνεται: - Αξιόπιστη λειτουργία, χάρη στον ηλεκτροκινητήρα σταθερού αριθμού στροφών και υψηλής ισχύος. - Εύκολοι στη χρήση συνδετήρες αγκύρωσης, για γρήγορη τοποθέτηση σε διάφορα συστήματα καλουπιών. - Για όλες τις τάσεις και συχνότητες που χρησιμοποιούνται διεθνώς. - Το μοντέλο ARFU διατίθεται με ενσωματωμένο μετατροπέα, για τη σύνδεση σε μονοφασικό ρεύμα (φωτεινή ροή). Το AR 36 διατίθεται επιπλέον με πρακτικό διακόπτη ενεργοποίησης και απενεργοποίησης. 18_19 WACKER NEUSON ΟΠΛΙΣMEΝΟ ΣΚΥΡOΔΕΜΑ Εξωτερικοί δονητές

10 Γενικής χρήσεως και ασφαλείς στο χειρισμό: Συνδετήρες αγκύρωσης για εξωτερικούς δονητές εμφανούς σκυροδέματος της Wacker Neuson. ΚΑΤΑΛΛΗΛΟΙ ΓΙΑ ΟΛΑ ΤΑ ΣΥΝΗΘΙΣΜΕΝΑ ΣΥΣΤΗΜΑΤΑ ΚΑΛΟΥΠΙΩΝ AR 36 με συνδετήρα αγκύρωσης SV 51 Ο συνδετήρας αγκύρωσης SV 5 σε χρήση Συνδετήρας αγκύρωσης SV 4 SV 41 SV 5 SV 6 ΓΩΝΙΑ SV 51 SV 55 SV 4 AV 6 SV 6 + ΓΩΝΙΑ = SV 46 SV 52 SV 53 SV 4 ΤΟΜΕΑΣ ΧΡΗΣΗΣ - Καλούπι δοκαριού - Σανίδες καλουπιού SV 5 ΤΟΜΕΑΣ ΧΡΗΣΗΣ - Πλαίσιο καλουπιού - Μόνιμη εξάρτηση AV 6/SV 6/SV 46 ΤΟΜΕΑΣ ΧΡΗΣΗΣ - Καλούπι δοκαριού - Μόνιμη εξάρτηση - Ελεύθερη στερέωση (συγκόλληση, βίδωμα) SV 41 ΤΟΜΕΑΣ ΧΡΗΣΗΣ - Καλούπι δοκαριού - Μόνιμη εξάρτηση SV 52 ΤΟΜΕΑΣ ΧΡΗΣΗΣ - Πλαίσιο καλουπιού - Σανίδες καλουπιού SV 51 ΤΟΜΕΑΣ ΧΡΗΣΗΣ - Πλαίσιο καλουπιού - Προφίλ αγκύρωσης - Μπορεί επίσης να τοποθετηθεί πάνω από την ένωση πλαισίου SV 53 ΤΟΜΕΑΣ ΧΡΗΣΗΣ - Πλαίσιο καλουπιού - Καλούπι δοκαριού SV 55 ΤΟΜΕΑΣ ΧΡΗΣΗΣ - Πλαίσιο καλουπιού - Σανίδες καλουπιού Κ ΑΤΑΣΚΕΥΑΣΤΗΣ Κ Α ΛΟΥΠΙΟΥ* Doka H 20, Top 50, FF 20 Peri VT 20K, GT 24, VARIO GT 24 Hünnebeck H 20, R 24, GF 24, ES 24 Meva H 20 Noe H 20 Paschal H 20 Κ ΑΤΑΣΚΕΥΑΣΤΗΣ Κ Α ΛΟΥΠΙΟΥ* Doka Framax XLife, Alu Framax XLife Peri Trio Meva StarTec, Mammut Noe NOEtop Κ ΑΤΑΣΚΕΥΑΣΤΗΣ Κ Α ΛΟΥΠΙΟΥ* Doka H 20, Top 50, FF 20 Peri VT 20K Hünnebeck H 20 Meva H 20 Noe H 20 Paschal H 20 Κ ΑΤΑΣΚΕΥΑΣΤΗΣ Κ Α ΛΟΥΠΙΟΥ* Doka H 20, Top 50, FF 20 Peri VT 20K Hünnebeck H 20 Meva H 20 Noe H 20 Paschal H 20 Κ ΑΤΑΣΚΕΥΑΣΤΗΣ Κ Α ΛΟΥΠΙΟΥ* Peri Trio Κ ΑΤΑΣΚΕΥΑΣΤΗΣ Κ Α ΛΟΥΠΙΟΥ* Doka Framax XLife, Alu Framax XLife Paschal Logo, Athlet Κ ΑΤΑΣΚΕΥΑΣΤΗΣ Κ Α ΛΟΥΠΙΟΥ* Doka H 20, Framax XLife Frami Peri VT 20K, GT 24, Trio, Handset Paschal Καλούπι γενικής χρήσης Πλαίσιο/GE Hünnebeck Rasto Symons Steel-Ply Κ ΑΤΑΣΚΕΥΑΣΤΗΣ Κ Α ΛΟΥΠΙΟΥ* Hünnebeck Manto * ή άλλος παρόμοιος 20_21 WACKER NEUSON ΟΠΛΙΣMEΝΟ ΣΚΥΡOΔΕΜΑ Εξωτερικοί δονητές

11 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ AR 36/6/042 ARFU 36/6/230 Η βέλτιστη χρήση των εξωτερικών δονητών. Μ x Π x Υ mm 232 x 227 x 102,5 232 x 227 x 102,5 Οπές mm 90 x x 125 Βάρος kg 5,8 5,8 (14,2 με μετατροπέα και καλώδιο) Κανονική φυγόκεντρος δύναμη kn 2,85 2,17 Μέγιστη φυγόκεντρος δύναμη kn 3,47 3,47 Δονήσεις σ.α.λ Ισχύς kw 0,4 1,1 Τάση V Ονομαστική ένταση ρεύματος A 9 6 Συχνότητα Hz Καλώδιο σύνδεσης m Συνολικό μήκος με καλώδιο τροφοδοσίας μετατροπέα m 17 bis έως 50 cm 50 cm 50 cm 50 cm 50 cm 50 cm έως bis 100 cm Εξάρτηση του καλουπιού και βάθος λειτουργίας των εξωτερικών δονητών εμφανούς σκυροδέματος (πλάγια όψη) 50 cm 50 cm 50 cm 50 cm 50 cm > 100 cm 50 cm 50 cm 50 cm 50 cm 50 cm Λίστα ελέγχων για τη χρήση εξωτερικών δονητών: Σφίξτε καλά τους συνδετήρες αγκύρωσης και ελέγχετέ τους τακτικά. Στερεώστε το σύστημα συγκράτησης. Μέγιστο ύψος έγχυσης: 50 cm. Χρόνος συμπύκνωσης: 3 έως 5 λεπτά. Ενεργοποιήστε την κάτω σειρά εξωτερικών δονητών, αφού τοποθετήσετε την πρώτη έγχυση νωπού σκυροδέματος. ~100 cm ~100 cm ~30 cm ~100 cm ~100 cm Εξάρτηση καλουπιού δοκαριού ~100 cm ~100 cm Διατίθεται επιπλέον με ενσωματωμένο διακόπτη ενεργοποίησης/απενεργοποίησης στο καλώδιο τροφοδοσίας. Ναι Όχι ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ SV 4 SV 5 SV 6 AV 6 SV 46 Μ x Π x Υ (με μηχανισμό τοποθέτησης) mm 325 x 195 x x 195 x x 140 x x 222 x x 140 x 232 Βάρος (μάζα) kg 4,32 5,5 6,64 2,1 7,8 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ SV 41 SV 51 SV 52 SV 53 Μ x Π x Υ (με μηχανισμό τοποθέτησης) mm 191 x 133 x x 205 x x 125 x x 206 x 100 Βάρος (μάζα) (χωρίς μηχανισμό τοποθέτησης) kg 3,2 4,8 4,3 5,3 Οπλισμένο σκυρόδεμα με εξωτερικούς δονητές της Wacker Neuson: Η επιλογή για εμφανώς βελτιωμένη ποιότητα. Η επιφάνεια σκυροδέματος αποκτά όλο και μεγαλύτερη σημασία ως χαρακτηριστικό ποιότητας. Καθώς κατά τη χρήση εξωτερικών δονητών μετατοπίζεται ολόκληρο το καλούπι λόγω της δόνησης, οι δονήσεις κατανέμονται ομοιόμορφα στην επιφάνεια του νωπού σκυροδέματος. Αυτό αποτελεί μία σημαντική προϋπόθεση για ομοιογενείς και ελάχιστα πορώδεις επιφάνειες σκυροδέματος. Μπορείτε να τοποθετήσετε σε ολόκληρο το καλούπι εξωτερικούς δονητές. Εναλλακτικά, μπορείτε να μετακινείτε τους εξωτερικούς δονητές με τη σειρά προς τα επάνω, καθώς προχωράει η σκυροδέτηση. ~30 cm ~100 cm ~100 cm Εξάρτηση πλαισίου καλουπιού Συνήθως, η ανεπαρκής δυνατότητα πρόσβασης των δονητών μάζας στα σημεία που πρέπει διαπιστώνεται λίγο πριν την τοποθέτηση του νωπού σκυροδέματος. Γι' αυτό το λόγο, θα πρέπει να είναι πάντα διαθέσιμοι εξωτερικοί δονητές ευέλικτοι στη χρήση. 22_23_24 WACKER NEUSON ΟΠΛΙΣMEΝΟ ΣΚΥΡOΔΕΜΑ Με επιφύλαξη για αλλαγές λόγω της τεχνολογικής εξέλιξης.

12 Τεχνικά χαρακτηριστικά. Υψηλή αξιοπιστία και απόδοση για τη συμπύκνωση σκυροδέματος. Σχεδίαση συσκευής υψηλής αντοχής με προστατευτικό πλαίσιο. Ευρεία γκάμα προϊόντων σε όλες τις κατηγορίες ισχύος. Σύστημα ασφαλείας υψηλών προδιαγραφών: μικρή τάση προστασίας στην πλευρά της εξόδου (42 V 3~). Συμπαγή, εύχρηστα μηχανήματα. Σταθερή τάση εξόδου ακόμη και σε υψηλά φορτία. Συνεχής λειτουργία χωρίς περιορισμούς. Απενεργοποίηση σε περίπτωση υπερφόρτωσης και αντοχή σε βραχυκυκλώματα. Όλα τα ηλεκτρονικά μοντέλα δεν απαιτούν συντήρηση. Για όλες τις συνηθισμένες τάσεις εισόδου και εξόδου. Μετατροπείς συχνότητας 26_27 WACKER NEUSON ΟΠΛΙΣMEΝΟ ΣΚΥΡOΔΕΜΑ

13 Μηχανικοί και ηλεκτρονικοί μετατροπείς συχνότητας και τάσης και γεννήτριες. ΣΗΜΑΝΤΙΚΟ! Το άθροισμα των ονομαστικών εντάσεων ρεύματος των συσκευών κατανάλωσης δεν επιτρέπεται να υπερβαίνει το ρεύμα εξόδου του μετατροπέα. GH 3500 ΟΝΟΜΑΣΤΙΚΗ ΕΝΤΑΣΗ ΡΕΥΜΑΤΟΣ (A) FU 1,5/200W 20,6 FU 1,8/200 27,0 FU 4/200 52,0 FU 5z/200 69,0 FUE 1/042/ 200W 25,0 FUE 2/042/ 200W 35,0 FUE 6/042/ 200W* 52,0 FUE- M/S 75A 75,0 KTU 2/042/ 200W 35,0 GH ,2 IREN 30 3, IREN 38 7, IREN 45 10, FUE 6/042/200W IREN 57 17, IREN 65 25, FUE 2/042/200W FU 4/200 AR 36/6/042 9, FU 1,5/200W FU 1,8/200 FU 4/200 FU 5z/200 FUE 1/042/200W FUE 2/042/200W FUE 6/042/200W* FUE- M/S 75A KTU 2/042/200W GH 3500 Τάση εισόδου 230 V 1~ 400 V 3~ 400 V 3~ 400 V 3~ 230 V 1~ 230 V 1~ 230 V 1~ 400 V 3~ 230 V 1~ Απαιτείται διακόπτης προστασίας με ευαισθησία σε όλους τους τύπους ρεύματος Όχι Όχι Όχι Όχι Όχι Όχι Όχι Ναι Όχι Ονομαστική ένταση ρεύματος στην έξοδο (A) 20,6 27, ,2 Αριθμός πριζών FU 1,5/200W Με καλώδιο μήκους 25 m! FUE M/S 75A Ρυθμιζόμενες συχνότητες εξόδου για τη χρήση εξωτερικών δονητών εμφανούς σκυροδέματος Όχι Όχι Όχι Όχι Όχι Όχι Ναι Ναι Όχι Όχι Τρόπος λειτουργίας Μηχανικός Μηχανικός Μηχανικός Μηχανικός Ηλεκτρονικός Ηλεκτρονικός Ηλεκτρονικός Ηλεκτρονικός Ηλεκτρονικός Κινητήρας εσωτερικής καύσης KTU 2/042/200W Λειτουργία και με τυλιγμένο καλώδιο. * Διατίθεται επίσης με δυνατότητα ρύθμισης συχνότητας. 28_29 WACKER NEUSON ΟΠΛΙΣMEΝΟ ΣΚΥΡOΔΕΜΑ Μετατροπείς συχνότητας και τάσης

14 Τεχνικά χαρακτηριστικά. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ FU 1,5/200W FU 1,8/200 FU 4/200 FU 5z/200 Μέγεθος περιβλήματος (Μ x Π x Υ) mm 495 x 220 x x 220 x x 350 x x 350 x 495 Βάρος kg Σύστημα μετάδοσης κίνησης Τριφασικός κινητήρας βραχυκύκλωσης με ρότορες για απευθείας σύνδεση στο δίκτυο Τάση εισόδου/εξόδου V / / / / 42 3 Συχνότητα εισόδου/εξόδου Hz / / / / 200 Ρεύμα εισόδου/εξόδου A 9 / 20,6 5 / 27,0 10,0 / 52 13,2 / 69 Απόδοση εισόδου/εξόδου kva 2,1 / 1,5 3,5 / 1,9 6,9 / 3,8 9,2 / 5,0 Καλώδιο τροφοδοσίας m Είδος προστασίας IP 44 IP 44 IP 44 IP 44 Αριθμός πριζών ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ FUE 1/042/200W FUE 2/042/200W FUE 6/042/200W FUE-M/S 75A Μέγεθος περιβλήματος (Μ x Π x Υ) mm 420 x 325 x x 325 x x 325 x x 310 x 493,5 Βάρος kg 25,0 25,7 32,5 29,5 Τάση εισόδου/εξόδου V / / / / 42 3 Συχνότητα εισόδου/εξόδου Hz / / / / Ρεύμα εισόδου/εξόδου A 9,6 / 25 13,0 / 35 14,8 / 52 13,0 / 75 Απόδοση εισόδου/εξόδου kva 2,2 / 1,8 3,0 / 2,6 3,4 / 3,7 9 / 5,45 Μετατροπέας συχνοτήτων Wacker Neuson Wacker Neuson Wacker Neuson Μετατροπέας Mitsubishi Εύρος ρύθμισης συχνότητας Hz Καλώδιο τροφοδοσίας m 2,5 2,5 2,5 2,5 Είδος προστασίας IP 44 IP 44 IP 44 IP 44 Αριθμός πριζών ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ KTU 2/042/200W Μέγεθος περιβλήματος (Μ x Π x Υ) mm 387 x 395 x 446 Βάρος kg 33,2 Τάση εισόδου/εξόδου V / Συχνότητα εισόδου/εξόδου Hz / 200 Ρεύμα εισόδου/εξόδου A 13,0 / 6 Απόδοση εισόδου/εξόδου kva 3,0 / 2,6 Καλώδιο τροφοδοσίας m 25 Είδος προστασίας IP 44 Αριθμός πριζών 2 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ GH 3500 Μέγεθος περιβλήματος (Μ x Π x Υ) mm 540 x 440 x 521 Βάρος kg 39,0 Μέγιστη ισχύς kva 4,2 Συνεχής ισχύς kva 3,0 Ονομαστική ένταση ρεύματος A 41,2 Ονομαστική τάση V 42 3 Συχνότητα Hz 200 Συντελεστής ισχύος cos 0,8 Κατασκευαστής κινητήρα Wacker Neuson Τύπος WM 210 Κυβισμός cm Μέγ. ισχύς λειτουργίας σε αριθμό στροφών σ.α.λ. (DIN ISO 3046) kw (PS) 5,1 (7,0) Κατανάλωση καυσίμου l/h 2,5 Χωρητικότητα δοχείου (καυσίμου) l 3,6 Πρίζες σύνδεσης 2 x 42 V, 32 A 1 x 42 V, 63 A 3 Όλοι οι μετατροπείς της Wacker Neuson διατίθενται για όλες τις συνηθισμένες τάσεις. Με επιφύλαξη για αλλαγές λόγω της τεχνολογικής εξέλιξης.

15 Πηγή: PERI GmbH Για την υψηλών συχνοτήτων συμπύκνωση σκυροδέματος με σύστημα. Η Wacker Neuson διαθέτει εμπειρία άνω των 70 ετών στην κατασκευή οπλισμένου σκυροδέματος και προκατασκευασμένων στοιχείων σκυροδέματος. Συμβουλές για το χρήστη 32_33 WACKER NEUSON ΟΠΛΙΣMEΝΟ ΣΚΥΡOΔΕΜΑ

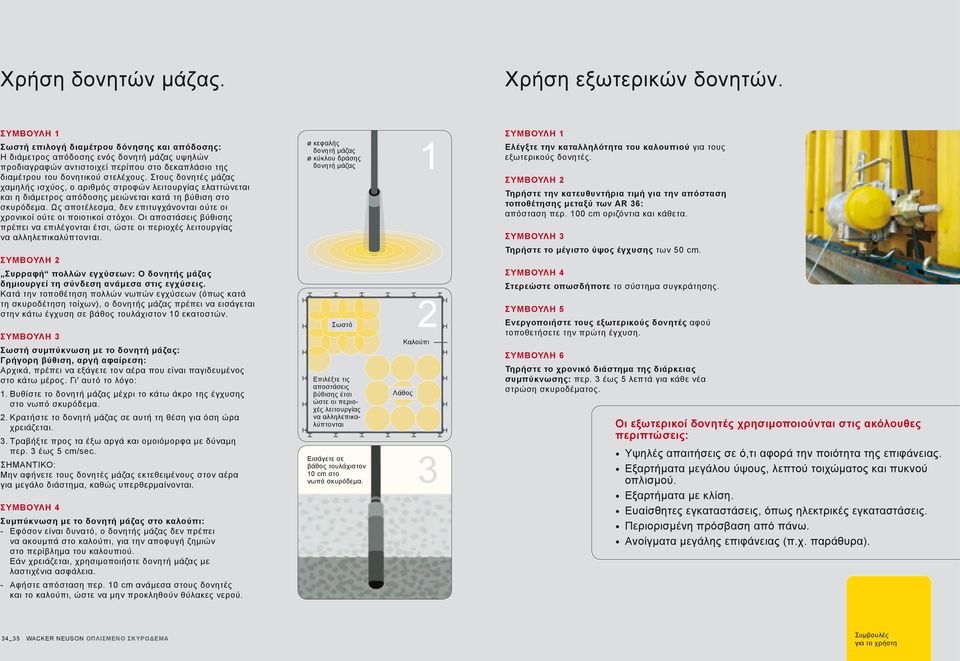

16 Χρήση δονητών μάζας. Χρήση εξωτερικών δονητών. ΣΥΜΒΟΥΛΗ 1 Σωστή επιλογή διαμέτρου δόνησης και απόδοσης: Η διάμετρος απόδοσης ενός δονητή μάζας υψηλών προδιαγραφών αντιστοιχεί περίπου στο δεκαπλάσιο της διαμέτρου του δονητικού στελέχους. Στους δονητές μάζας χαμηλής ισχύος, ο αριθμός στροφών λειτουργίας ελαττώνεται και η διάμετρος απόδοσης μειώνεται κατά τη βύθιση στο σκυρόδεμα. Ως αποτέλεσμα, δεν επιτυγχάνονται ούτε οι χρονικοί ούτε οι ποιοτικοί στόχοι. Οι αποστάσεις βύθισης πρέπει να επιλέγονται έτσι, ώστε οι περιοχές λειτουργίας να αλληλεπικαλύπτονται. ΣΥΜΒΟΥΛΗ 2 Συρραφή πολλών εγχύσεων: Ο δονητής μάζας δημιουργεί τη σύνδεση ανάμεσα στις εγχύσεις. Κατά την τοποθέτηση πολλών νωπών εγχύσεων (όπως κατά τη σκυροδέτηση τοίχων), ο δονητής μάζας πρέπει να εισάγεται στην κάτω έγχυση σε βάθος τουλάχιστον 10 εκατοστών. ΣΥΜΒΟΥΛΗ 3 Σωστή συμπύκνωση με το δονητή μάζας: Γρήγορη βύθιση, αργή αφαίρεση: Αρχικά, πρέπει να εξάγετε τον αέρα που είναι παγιδευμένος στο κάτω μέρος. Γι' αυτό το λόγο: 1. Βυθίστε το δονητή μάζας μέχρι το κάτω άκρο της έγχυσης στο νωπό σκυρόδεμα. 2. Κρατήστε το δονητή μάζας σε αυτή τη θέση για όση ώρα χρειάζεται. 3. Τραβήξτε προς τα έξω αργά και ομοιόμορφα με δύναμη περ. 3 έως 5 cm/sec. ΣΗΜΑΝΤΙΚΟ: Μην αφήνετε τους δονητές μάζας εκτεθειμένους στον αέρα για μεγάλο διάστημα, καθώς υπερθερμαίνονται. ΣΥΜΒΟΥΛΗ 4 Συμπύκνωση με το δονητή μάζας στο καλούπι: - Εφόσον είναι δυνατό, ο δονητής μάζας δεν πρέπει να ακουμπά στο καλούπι, για την αποφυγή ζημιών στο περίβλημα του καλουπιού. Εάν χρειάζεται, χρησιμοποιήστε δονητή μάζας με λαστιχένια ασφάλεια. - Αφήστε απόσταση περ. 10 cm ανάμεσα στους δονητές και το καλούπι, ώστε να μην προκληθούν θύλακες νερού. ø κεφαλής δονητή μάζας ø κύκλου δράσης δονητή μάζας 1 Σωστό Επιλέξτε τις αποστάσεις βύθισης έτσι ώστε οι περιοχές λειτουργίας να αλληλεπικαλύπτονται Λάθος 2 Καλούπι Εισάγετε σε 3 βάθος τουλάχιστον 10 cm στο νωπό σκυρόδεμα. ΣΥΜΒΟΥΛΗ 1 Ελέγξτε την καταλληλότητα του καλουπιού για τους εξωτερικούς δονητές. ΣΥΜΒΟΥΛΗ 2 Τηρήστε την κατευθυντήρια τιμή για την απόσταση τοποθέτησης μεταξύ των AR 36: απόσταση περ. 100 cm οριζόντια και κάθετα. ΣΥΜΒΟΥΛΗ 3 Τηρήστε το μέγιστο ύψος έγχυσης των 50 cm. ΣΥΜΒΟΥΛΗ 4 Στερεώστε οπωσδήποτε το σύστημα συγκράτησης. ΣΥΜΒΟΥΛΗ 5 Ενεργοποιήστε τους εξωτερικούς δονητές αφού τοποθετήσετε την πρώτη έγχυση. ΣΥΜΒΟΥΛΗ 6 Τηρήστε το χρονικό διάστημα της διάρκειας συμπύκνωσης: περ. 3 έως 5 λεπτά για κάθε νέα στρώση σκυροδέματος. Οι εξωτερικοί δονητές χρησιμοποιούνται στις ακόλουθες περιπτώσεις: Υψηλές απαιτήσεις σε ό,τι αφορά την ποιότητα της επιφάνειας. Εξαρτήματα μεγάλου ύψους, λεπτού τοιχώματος και πυκνού οπλισμού. Εξαρτήματα με κλίση. Ευαίσθητες εγκαταστάσεις, όπως ηλεκτρικές εγκαταστάσεις. Περιορισμένη πρόσβαση από πάνω. Ανοίγματα μεγάλης επιφάνειας (π.χ. παράθυρα). 34_35 WACKER NEUSON ΟΠΛΙΣMEΝΟ ΣΚΥΡOΔΕΜΑ Συμβουλές για το χρήστη

17 Πιο άνετη εργασία και αυξημένη παραγωγικότητα κατά την τοποθέτηση χάλυβα σκυροδέματος. Συσκευές πρωτοποριακής σχεδίασης για τη σύνδεση, την κοπή και την κάμψη. Εξοικονομούν χρόνο και κόστος. Αποδοτικές. Ασφαλείς. Ανθεκτικές. Εύχρηστες. Η ιδανική εναλλακτική στις ήδη υπάρχουσες λύσεις. Τεχνολογία οπλισμού 36_37 WACKER NEUSON ΟΠΛΙΣMEΝΟ ΣΚΥΡOΔΕΜΑ

18 Κοπή και κάμψη χάλυβα σκυροδέματος: RCP και RCE. Κεφαλή εγκάρσιας κοπής RCP 20 με βαλβίδα αποσυμπίεσης Κεφαλή σφηνοειδούς κοπής RCP 16 Κεφαλή κάμψης RCP 20 RCP 16 RCE 16 RCP 20 Δύο σειρές συσκευών για διαφορετικές ανάγκες: Σειρά RCP: Υψηλή κοπτική απόδοση. Σύστημα αντικατάστασης κεφαλής για την κοπή και την κάμψη. Δύο συστήματα κεφαλών κοπής: κεφαλή σφηνοειδούς και εγκάρσιας κοπής. Διαφορετικές θέσεις χειρολαβής. Για διάμετρο χάλυβα σκυροδέματος έως 32 mm. Άνοιγμα βαλβίδας αποσυμπίεσης χωρίς εργαλεία. Σειρά RCE: Υψηλών προδιαγραφών κεφαλή εγκάρσιας κοπής με υψηλή κοπτική απόδοση. Για διάμετρο χάλυβα σκυροδέματος από 16 έως 25 mm. Άνοιγμα βαλβίδας αποσυμπίεσης με εργαλεία. ΑΣΦΑΛΕΙΣ, ΑΠΟΔΟΤΙΚΕΣ, ΟΙΚΟΝΟΜΙΚΕΣ, ΑΘΟΡΥΒΕΣ. Οι κεφαλές κοπής και κάμψης αντικαθίστανται εύκολα με 5 βήματα: Οικονομικά αποδοτική κάμψη και κοπή του χάλυβα σκυροδέματος: - Ηλεκτροϋδραυλικές συσκευές για αποτελεσματικό διαχωρισμό του χάλυβα σκυροδέματος. - Καθαρές και γρήγορες κοπές σε διάφορες διαμέτρους. - Μειωμένα έξοδα κοπής συγκριτικά με τις υπόλοιπες μεθόδους κοπής. - Ασφαλής και αθόρυβη χρήση. - Εύχρηστες και ανθεκτικές συσκευές, ευέλικτες στη χρήση. 1 Λασκάρετε το κολάρο στερέωσης της κεφαλής κοπής. 2 Αφαιρέστε τη μονάδα κοπής από το έμβολο κοπής λασκάροντας τις βίδες. 3 Αντικαταστήστε την κεφαλή κοπής με την κεφαλή κάμψης. 4 Τοποθετήστε ξανά το κολάρο στερέωσης. 5 Σφίξτε το κολάρο στερέωσης. 38_39 WACKER NEUSON ΟΠΛΙΣMEΝΟ ΣΚΥΡOΔΕΜΑ Τεχνολογία οπλισμού

19 Σύνδεση χάλυβα σκυροδέματος: DF 16 ΕΩΣ ΕΝΩΣΕΙΣ ΑΝΑ ΩΡΑ! Ιδανική για τη στερέωση πλαστικών σωλήνων πάνω στον οπλισμό, για έλεγχο θερμοκρασίας του πυρήνα σκυροδέματος. DF 16 Η τεχνολογία σύνδεσης του DF 16: Αποτελεσματική χρήση, υψηλής ποιότητας αποτελέσματα: - Συσκευή με αυτόματη τροφοδοσία συνδετήρων. - Απλή, γρήγορη και οικονομική έως ενώσεις ανά ώρα. - Δυνατότητα χειρισμού με το ένα χέρι. - Εργονομικός χειρισμός σε όρθια στάση. - Ομοιόμορφες σταθερές ενώσεις χάρη στη σχεδίαση διπλού σύρματος. - Ανθεκτικός μηχανισμός μεγάλης διάρκειας ζωής. - Δεν απαιτείται μπαταρία. - Χωρίς άχρηστα υπολείμματα σύρματος. 1 Τοποθετήστε κατακόρυφα τη συσκευή. 2 Πιέστε χωρίς να ασκήσετε μεγάλη δύναμη. Ο συνδετήρας περικλείει τον οπλισμό. 3 Σφίξτε ομοιόμορφα. Ο συνδετήρας συστρέφεται. 4 Σφίξτε κι άλλο, μέχρι το σημείο αυτόματης αποκοπής. Η σύνδεση αποκτά σταθερότητα. 5 Η σύνδεση είναι έτοιμη. 40_41 WACKER NEUSON ΟΠΛΙΣMEΝΟ ΣΚΥΡOΔΕΜΑ Τεχνολογία οπλισμού

20 Τεχνικά χαρακτηριστικά. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ RCP 12 RCP 16 RCP 20 RCP 25 RCP 32 Μέγεθος συσκευής (Μ x Π x Υ) mm 510 x 110 x x 130 x x 180 x x 170 x x 180 x 335 Βάρος εν λειτουργία kg 6,7 9,1 13,7 13,9 27,0 Μέγ. διάμετρος κοπής mm 12,0 16,0 20,0 25,0 32,0 Μέγ. ταχύτητα κοπής sec 5,0 4,0 5,0 5,5 6,0 Υδραυλική δύναμη κοπής t Σύστημα μετάδοσης κίνησης Ηλεκτροϋδραυλικό Ηλεκτροϋδραυλικό Ηλεκτροϋδραυλικό Ηλεκτροϋδραυλικό Ηλεκτροϋδραυλικό Ισχύς kw / Τάση V 1,2 / ,1 / ,4 / ,4 / ,4 / Ονομαστική ένταση ρεύματος στα 230 V A 5,8 5,3 6,8 6,8 6,8 Κεφαλή κοπής Κεφαλή σφηνοειδούς κοπής Κεφαλή σφηνοειδούς κοπής Κεφαλή εγκάρσιας κοπής Κεφαλή εγκάρσιας κοπής Κεφαλή εγκάρσιας κοπής Σύστημα αντικατάστασης κεφαλής Όχι Όχι Ναι Ναι Όχι Δυνατότητα χρήσης μαχαιριού κοπής συχνότητα Ποιότητα χάλυβα σκυροδέματος N/mm ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ RCE 16 RCE 20 RCE 25 Μέγεθος συσκευής (Μ x Π x Υ) mm 420 x 110 x x 110 x x 140 x 235 Βάρος εν λειτουργία kg 7,1 10,0 13,8 Μέγ. διάμετρος κοπής mm 16,0 20,0 25,0 Μέγ. ταχύτητα κοπής sec 5,0 5,0 5,0 Υδραυλική δύναμη κοπής t Σύστημα μετάδοσης κίνησης Ηλεκτροϋδραυλικό Ηλεκτροϋδραυλικό Ηλεκτροϋδραυλικό Ισχύς kw / Τάση V 1,2 / ,1 / ,1 / Ονομαστική ένταση 5,8 5,3 5,3 ρεύματος στα 230 V A Κεφαλή κοπής Κεφαλή εγκάρσιας κοπής Κεφαλή εγκάρσιας κοπής Κεφαλή εγκάρσιας κοπής Σύστημα αντικατάστασης κεφαλής Όχι Όχι Όχι Δυνατότητα χρήσης μαχαιριού κοπής συχνότητα Ποιότητα χάλυβα σκυροδέματος N/mm ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ DF 16 Μέγεθος συσκευής (Μ x Π x Υ) mm (με τραβηγμένη προς τα μέσα χειρολαβή) 656 x 164 x 118 Μέγεθος συσκευής (Μ x Π x Υ) mm (με τραβηγμένη προς τα έξω χειρολαβή) 883 x 118 x 164 Βάρος εν λειτουργία kg 2,2 Αριθμός συνδετήρων ανά δεσμίδα συνδετήρων Τεμάχια συστοιχίας 77 Υλικό συνδετήρα Χάλκινο σύρμα Πάχος σύρματος ø συνδετήρα mm 1,1 Ταχύτητα σύνδεσης ενώσεις/ώρα Περ Απαραίτητος χρόνος ανά ένωση sec/ένωση Περ. 0,8 Τομέας χρήσης: Εξωτερική διάμετρος των προς σύνδεση υλικών κυκλικής διατομής mm Ελάχιστη / Μέγιστη Μεγέθη παραγγελίας συνδετήρων Κιβώτιο: Περιεχόμενο συνδετήρες Παλέτα: Περιεχόμενο συνδετήρες Με επιφύλαξη για αλλαγές λόγω της τεχνολογικής εξέλιξης.
