1 ΕΠΙΧΕΙΡΗΣΙΑΚΟ ΠΡΟΓΡΑΜΜΑ ΚΡΗΤΗΣ ΜΕΤΡΟ 1.2 Κοινοπραξίες Έρευνας και Τεχνολογικής Ανάπτυξης σε τοµείς Εθνικής Προτεραιότητας Παροχή υπηρεσιών τουριστικού και αρχαιολογικού ενδιαφέροντος µέσω πλατφόρµας επίγειας ψηφιακής τηλεόρασης Κωδικός Έργου: ΚΡ_22 ΠΑΡΑ ΟΤΕΟ 05 Π05 Προσδιορισµός τεχνικών χαρακτηριστικών πολυµεσικού και ιαδικτυακού περιεχοµένου τουριστικού ενδιαφέροντος Έκδοση Τελική Σελίδα 1 από 22

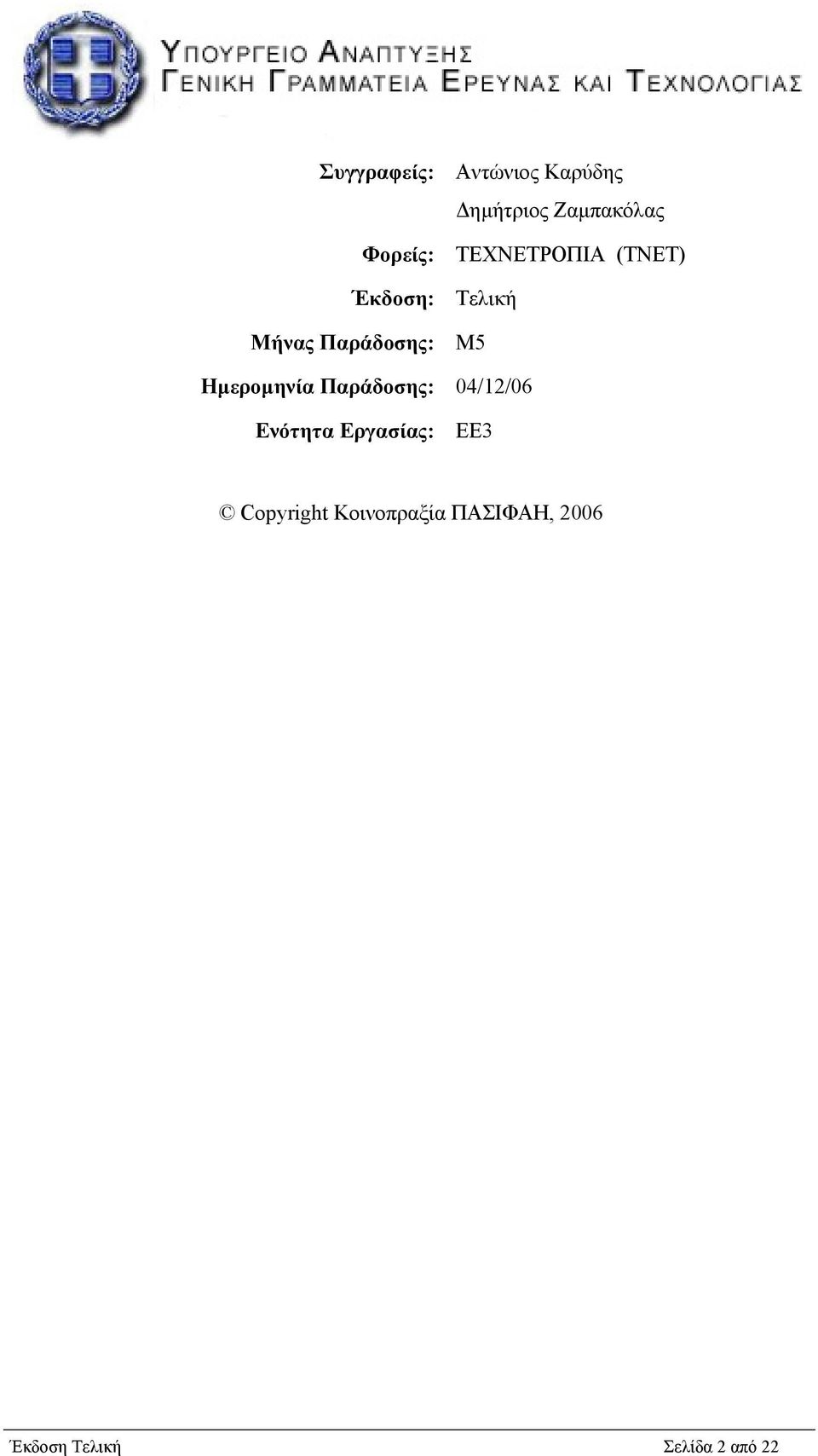

2 Συγγραφείς: Φορείς: Έκδοση: Μήνας Παράδοσης: Αντώνιος Καρύδης ηµήτριος Ζαµπακόλας ΤΕΧΝΕΤΡΟΠΙΑ (ΤΝΕΤ) Τελική Μ5 Ηµεροµηνία Παράδοσης: 04/12/06 Ενότητα Εργασίας: ΕΕ3 Copyright Κοινοπραξία ΠΑΣΙΦΑΗ, 2006 Έκδοση Τελική Σελίδα 2 από 22

3 Η κοινοπραξία του ΠΑΣΙΦΑΗ αποτελείται από: Εµπλοκή στο Έργο* Φορέας Συντοµογραφία Φορέα Περιφέρεια Α Κέντρο Τεχνολογικής Έρευνας Κρήτης KTE Κρήτη Σ ΤΕΧΝΕΤΡΟΠΙΑ ΕΠΕ ΤΝΕΤ Κρήτη Ίκαρος Κρήτη Σ Ραδιοτηλεοπτικές Επιχειρήσεις Α.Ε. CTV Κρήτη TV *Α = Ανάδοχος Σ = Συνεργαζόµενος Έκδοση Τελική Σελίδα 3 από 22

4 Ιστορικό Παραδοτέου Ηµεροµηνία Έκδοση Φορέας Περιγραφή Έκδοσης 15/07/2006 Προσχέδιο v0.1 ΤNET ηµιουργία 28/11/2006 Έκδοση Τελική ΤNET Τελική Έκθεση Φορέα Έκδοση Τελική Σελίδα 4 από 22

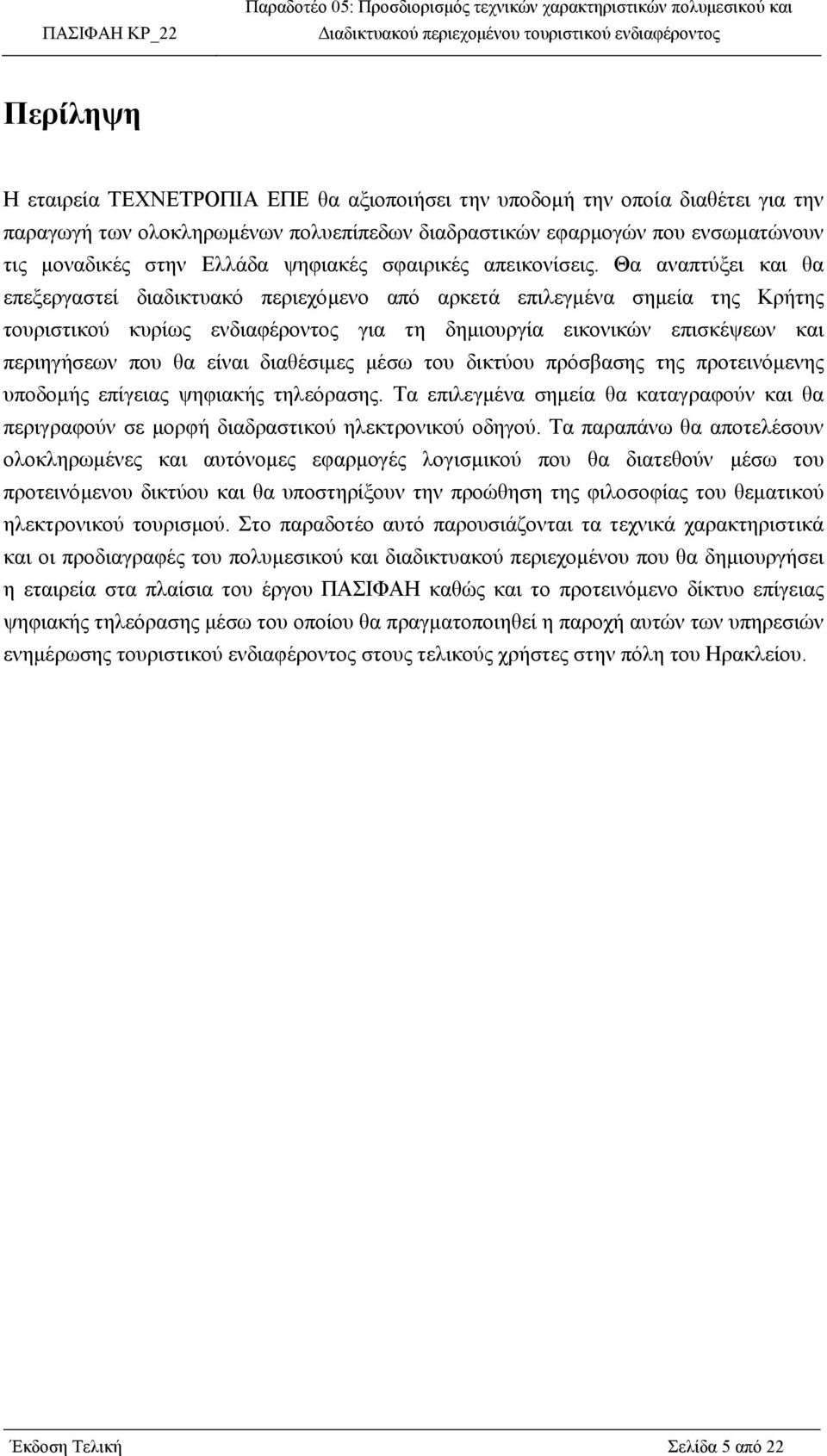

5 Περίληψη Η εταιρεία ΤΕΧΝΕΤΡΟΠΙΑ ΕΠΕ θα αξιοποιήσει την υποδοµή την οποία διαθέτει για την παραγωγή των ολοκληρωµένων πολυεπίπεδων διαδραστικών εφαρµογών που ενσωµατώνουν τις µοναδικές στην Ελλάδα ψηφιακές σφαιρικές απεικονίσεις. Θα αναπτύξει και θα επεξεργαστεί διαδικτυακό περιεχόµενο από αρκετά επιλεγµένα σηµεία της Κρήτης τουριστικού κυρίως ενδιαφέροντος για τη δηµιουργία εικονικών επισκέψεων και περιηγήσεων που θα είναι διαθέσιµες µέσω του δικτύου πρόσβασης της προτεινόµενης υποδοµής επίγειας ψηφιακής τηλεόρασης. Τα επιλεγµένα σηµεία θα καταγραφούν και θα περιγραφούν σε µορφή διαδραστικού ηλεκτρονικού οδηγού. Τα παραπάνω θα αποτελέσουν ολοκληρωµένες και αυτόνοµες εφαρµογές λογισµικού που θα διατεθούν µέσω του προτεινόµενου δικτύου και θα υποστηρίξουν την προώθηση της φιλοσοφίας του θεµατικού ηλεκτρονικού τουρισµού. Στο παραδοτέο αυτό παρουσιάζονται τα τεχνικά χαρακτηριστικά και οι προδιαγραφές του πολυµεσικού και διαδικτυακού περιεχοµένου που θα δηµιουργήσει η εταιρεία στα πλαίσια του έργου ΠΑΣΙΦΑΗ καθώς και το προτεινόµενο δίκτυο επίγειας ψηφιακής τηλεόρασης µέσω του οποίου θα πραγµατοποιηθεί η παροχή αυτών των υπηρεσιών ενηµέρωσης τουριστικού ενδιαφέροντος στους τελικούς χρήστες στην πόλη του Ηρακλείου. Έκδοση Τελική Σελίδα 5 από 22

6 Περιεχόµενα 1 ΕΙΣΑΓΩΓΗ ΣΚΟΠΟΣ ΠΑΡΑ ΟΤΕΟΥ ΓΕΝΙΚΗ ΕΠΙΣΚΟΠΗΣΗ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΕΡΙΕΧΟΜΕΝΟΥ ΙΑ ΡΑΣΤΙΚΕΣ ΕΦΑΡΜΟΓΕΣ ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΩΝ ΠΕΡΙΗΓΗΣΕΩΝ ΑΠΑΙΤΗΣΕΙΣ ΣΥΣΤΗΜΑΤΟΣ ΕΝ ΕΙΚΤΙΚΟ ΠΑΡΑ ΕΙΓΜΑ ΑΞΙΟΠΟΙΗΣΗΣ - ΕΝΣΩΜΑΤΩΣΗ ΣΕ ΙΣΤΟΤΟΠΟ. ΑΠΑΙΤΗΣΕΙΣ ΣΥΣΤΗΜΑΤΟΣ ΙΚΤΥΑΚΗ ΥΠΟ ΟΜΗ ΠΑΡΟΧΗΣ ΙΑ ΡΑΣΤΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΣΦΑΙΡΙΚΩΝ ΑΠΕΙΚΟΝΙΣΕΩΝ ΣΥΜΠΕΡΑΣΜΑΤΑ...22 Έκδοση Τελική Σελίδα 6 από 22

7 Λίστα Σχηµάτων Σχήµα 1 Βασικά λειτουργικά χαρακτηριστικά των Σφαιρικών Αλληλεπιδραστικών Περιηγήσεων Σχήµα 2 Πλαίσιο Προβολής (Viewer) Σχήµα 3 Κάτοψη χάρτης πλοήγησης Σχήµα 4 Σύνδεσµοι (links) Σχήµα 5 Πληροφορίες Σχήµα 6 Προεπισκοπήσεις Σχήµα 7. ικτυακή Υποδοµή Επίγειας Ψηφιακής Τηλεόρασης Σχήµα 8. Αρχιτεκτονική Κεντρικού Σηµείου Εκποµπής Σχήµα 9. ιάταξη Ενδιάµεσου Κόµβου ιανοµής µε Ασύρµατο Κανάλι Επιστροφής Σχήµα 10. ιάταξη Ενδιάµεσου Κόµβου ιανοµής µε Ενσύρµατο Κανάλι Επιστροφής Έκδοση Τελική Σελίδα 7 από 22

8 1 ΕΙΣΑΓΩΓΗ 1.1 Σκοπός Παραδοτέου Ο σκοπός του παραδοτέου Π05 Προσδιορισµός τεχνικών χαρακτηριστικών πολυµεσικού και είναι να παρουσιάσει τα τεχνικά χαρακτηριστικά και τις λειτουργικές προδιαγραφές των υπηρεσιών τουριστικού ενδιαφέροντος που θα υλοποιηθούν στα πλαίσια του έργου ΠΑΣΙΦΑΗ καθώς και το δίκτυο επίγειας ψηφιακής τηλεόρασης µέσω του οποίου θα είναι διαθέσιµο το διαδικτυακό αυτό περιεχόµενο στους τελικούς χρήστες στην πόλη του Ηρακλείου. 1.2 Γενική Επισκόπηση Στο έργο ΠΑΣΙΦΑΗ θα αξιοποιηθεί η δυνατότητα της επίγειας ψηφιακής τηλεόρασης για τη δηµιουργία δικτύων κορµού που θα επιτρέπουν τη διασύνδεση ενδιάµεσων κόµβων διανοµής οι οποίοι θα προσφέρουν ταχεία πρόσβαση των επισκεπτών στις διαδικτυακές υπηρεσίες ενηµέρωσης τουριστικού ενδιαφέροντος που θα παρέχονται από το προτεινόµενο δίκτυο. Επιπλέον θα δοθεί έµφαση στην εξέταση των καινοτόµων στοιχείων της τουριστικής προσφοράς της Κρήτης, των περιοχών µε ιδιαίτερο φυσικό κάλος και στις τουριστικές περιοχές της καθώς και στη µελέτη της προβολής των παραπάνω στοιχείων µέσω της προτεινόµενης πλατφόρµας επίγειας ψηφιακής τηλεόρασης, οι λειτουργικές προδιαγραφές της οποίας παρουσιάζονται αναλυτικά στα παραδοτέα Π03 και Π04. Στόχος λοιπόν του έργου αποτελεί η ανάπτυξη δράσεων και δραστηριοτήτων προβολής µέσω του δικτύου επίγειας ψηφιακής τηλεόρασης για τη βιώσιµη τουριστική ανάπτυξη του νησιού κάνοντας χρήση των νέων τεχνολογιών για την παροχή υπηρεσιών πληροφόρησης και ενηµέρωσης σε όλους τους επισκέπτες-φίλους του νησιού αλλά και στους συµπολίτες µας. Στα πλαίσια του έργου ΠΑΣΙΦΑΗ θα αναπτυχθούν οι ολοκληρωµένες πολυεπίπεδες διαδραστικές εφαρµογές που ενσωµατώνουν τις µοναδικές στην Ελλάδα ψηφιακές σφαιρικές απεικονίσεις για την υποστήριξη των δράσεων ηλεκτρονικού τουρισµού που θα είναι προσπελάσιµες µέσα από το προτεινόµενο δίκτυο διασύνδεσης των ενδιάµεσων κόµβων διανοµής µε τη χρήση της επίγειας ψηφιακής τηλεόρασης. Στοιχεία τουριστικού ενδιαφέροντος, όπως ειδικές µορφές τουρισµού θα εκπέµπονται ψηφιοποιηµένα µε τη χρήση των παραπάνω µεθόδων, ενώ θα δηµιουργηθούν διαδραστικές εικονικές επισκέψεις και περιηγήσεις που θα είναι διαθέσιµες µέσα από το προτεινόµενο δίκτυο. Τα παραπάνω θα αποτελέσουν ολοκληρωµένες και αυτόνοµες εφαρµογές λογισµικού που θα διατεθούν µε ηλεκτρονικές υπηρεσίες και θα υποστηρίξουν την προώθηση της φιλοσοφίας του Έκδοση Τελική Σελίδα 8 από 22

9 ηλεκτρονικού τουρισµού. Οι εφαρµογές θα είναι απλές και φιλικές στη χρήση τους και θα είναι προσπελάσιµες µε τη χρήση απλών φορητών και σταθερών Η/Υ. Έκδοση Τελική Σελίδα 9 από 22

10 2 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΕΡΙΕΧΟΜΕΝΟΥ 2.1 ιαδραστικές Εφαρµογές Για την ανάπτυξη του πολυµεσικού περιεχοµένου ενηµέρωσης θα χρησιµοποιηθεί υποδοµή για τη παραγωγή ολοκληρωµένων πολυεπίπεδων διαδραστικών εφαρµογών. Αρχικά θα απεικονισθούν µε ψηφιακή τεχνολογία σφαιρικής πανοραµικής αποτύπωσης µονής σάρωσης (single-scan) αρκετά σηµεία και χώροι τουριστικού ενδιαφέροντος. Η παραπάνω τεχνολογία επιτρέπει στην εταιρεία ΤΕΧΝΕΤΡΟΠΙΑ να δηµιουργεί πλήρεις σφαιρικές αποτυπώσεις (360ο Χ 360ο) εσωτερικών και εξωτερικών χώρων. Τα επιλεγµένα αυτά σηµεία και οι χώροι θα καταγραφούν σε µορφή ηλεκτρονικών οδηγών και οι τελικοί χρήστες θα έχουν τη δυνατότητα πρόσβασης σε αυτούς µέσω του δικτύου πρόσβασης του προτεινόµενου δικτύου επίγειας ψηφιακής τηλεόρασης. Στη συνέχεια και µετά από την απαραίτητη επεξεργασία, οι υψηλής ανάλυσης σφαιρικές εικόνες εισάγονται στο εξειδικευµένο περιβάλλον δηµιουργίας αλληλεπιδραστικών εφαρµογών που διαθέτει η εταιρεία. Αυτή η πρωτοποριακή τεχνολογία επιτρέπει τη δηµιουργία αλληλεπιδραστικών εικονικών επισκέψεων και περιηγήσεων (interactive virtual tours). Ο επισκέπτης έχει τη δυνατότητα έτσι, µε απόλυτο έλεγχο από τον υπολογιστή του να θαυµάσει οποιοδήποτε µέρος ενός εσωτερικού ή εξωτερικού χώρου ακριβώς, όπως θα θαύµαζε ένα τοπίο ή εσωτερικό χώρο από ένα επιλεγµένο σηµείο, στρέφοντας το βλέµµα του ελεύθερα προς οποιαδήποτε κατεύθυνση, µε επιπλέον δυνατότητα προσέγγισης (zoom). Συγκεκριµένα θα δηµιουργηθούν διαδραστικές εφαρµογές που αντιστοιχούν σε επιλεγµένες θεµατικές ενότητες ενηµέρωσης (Κρητική παράδοση, παραθαλάσσιοι οικισµοί, χώροι δασικής αναψυχής, Εθνικοί δρυµοί, φαράγγια και δάση της Κρήτης). Επιπλέον θα παραχθούν διαδραστικές εικονικές επισκέψεις για επιλεγµένες γεωγραφικές περιοχές σηµαντικές για την ευρύτερη περιοχή του νησιού. Οι διαδραστικές εφαρµογές στην µορφή αλληλεπιδραστικών εικονικών επισκέψεων και περιηγήσεων (interactive virtual tours) όπως περιγράφηκε παραπάνω, θα αποτελέσουν ολοκληρωµένες και αυτόνοµες εφαρµογές λογισµικού που θα διατεθούν µέσω του δικτύου επίγειας ψηφιακής τηλεόρασης όπως περιγράφεται στα σχετικά παραδοτέα του έργου ΠΑΣΙΦΑΗ Π03 και Π Γενική Περιγραφή Οι Σφαιρικές Αλληλεπιδραστικές Περιηγήσεις αποτελούν πολυµεσικές εφαρµογές που επιτρέπουν την πλήρη προβολή ενός χώρου µέσω ηλεκτρονικών υπολογιστών. Με τη χρήση της τεχνολογίας ψηφιακής σφαιρικής πανοραµικής αποτύπωσης µονής σάρωσης, Έκδοση Τελική Σελίδα 10 από 22

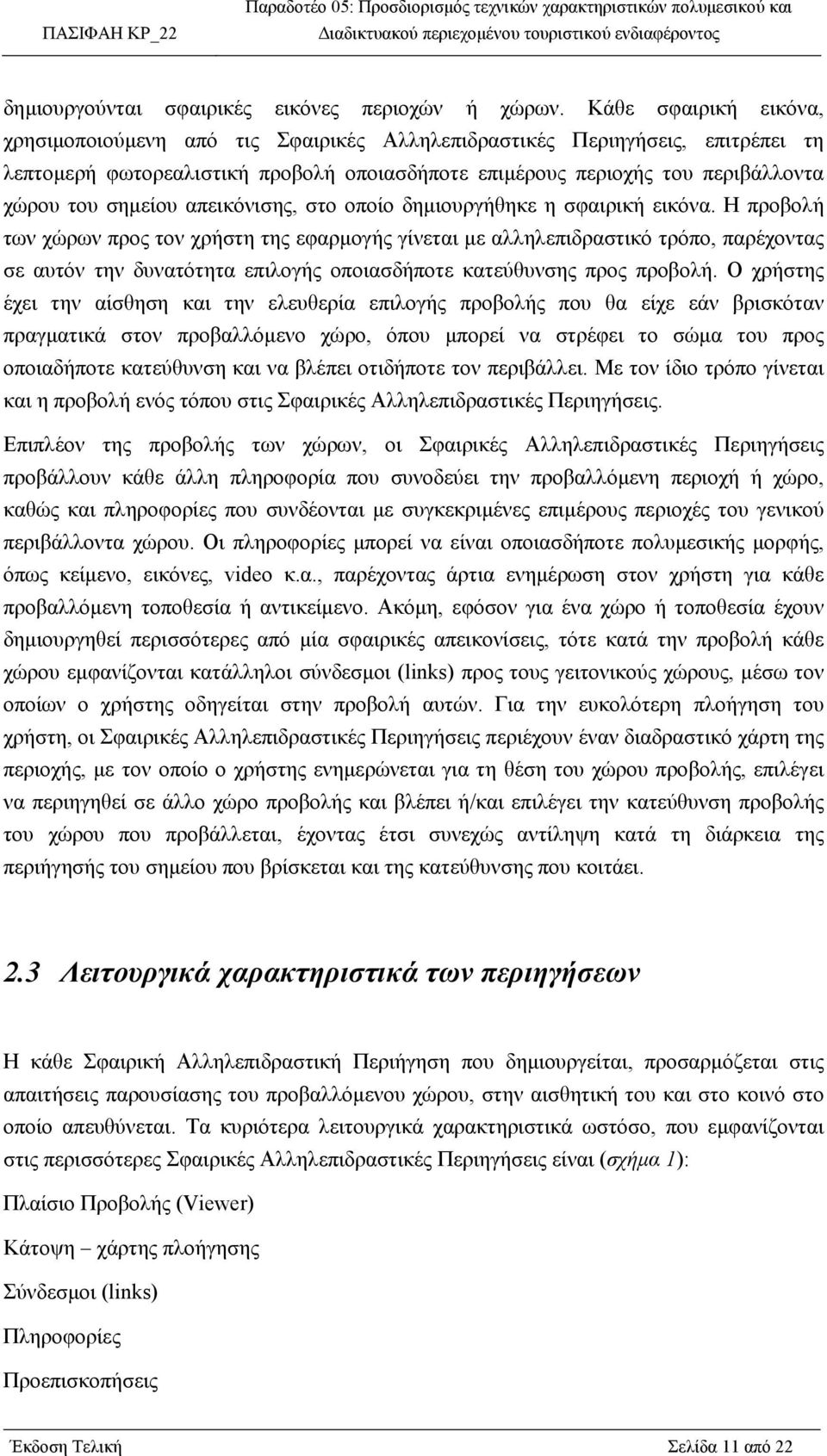

11 δηµιουργούνται σφαιρικές εικόνες περιοχών ή χώρων. Κάθε σφαιρική εικόνα, χρησιµοποιούµενη από τις Σφαιρικές Αλληλεπιδραστικές Περιηγήσεις, επιτρέπει τη λεπτοµερή φωτορεαλιστική προβολή οποιασδήποτε επιµέρους περιοχής του περιβάλλοντα χώρου του σηµείου απεικόνισης, στο οποίο δηµιουργήθηκε η σφαιρική εικόνα. Η προβολή των χώρων προς τον χρήστη της εφαρµογής γίνεται µε αλληλεπιδραστικό τρόπο, παρέχοντας σε αυτόν την δυνατότητα επιλογής οποιασδήποτε κατεύθυνσης προς προβολή. Ο χρήστης έχει την αίσθηση και την ελευθερία επιλογής προβολής που θα είχε εάν βρισκόταν πραγµατικά στον προβαλλόµενο χώρο, όπου µπορεί να στρέφει το σώµα του προς οποιαδήποτε κατεύθυνση και να βλέπει οτιδήποτε τον περιβάλλει. Με τον ίδιο τρόπο γίνεται και η προβολή ενός τόπου στις Σφαιρικές Αλληλεπιδραστικές Περιηγήσεις. Επιπλέον της προβολής των χώρων, οι Σφαιρικές Αλληλεπιδραστικές Περιηγήσεις προβάλλουν κάθε άλλη πληροφορία που συνοδεύει την προβαλλόµενη περιοχή ή χώρο, καθώς και πληροφορίες που συνδέονται µε συγκεκριµένες επιµέρους περιοχές του γενικού περιβάλλοντα χώρου. Οι πληροφορίες µπορεί να είναι οποιασδήποτε πολυµεσικής µορφής, όπως κείµενο, εικόνες, video κ.α., παρέχοντας άρτια ενηµέρωση στον χρήστη για κάθε προβαλλόµενη τοποθεσία ή αντικείµενο. Ακόµη, εφόσον για ένα χώρο ή τοποθεσία έχουν δηµιουργηθεί περισσότερες από µία σφαιρικές απεικονίσεις, τότε κατά την προβολή κάθε χώρου εµφανίζονται κατάλληλοι σύνδεσµοι (links) προς τους γειτονικούς χώρους, µέσω τον οποίων ο χρήστης οδηγείται στην προβολή αυτών. Για την ευκολότερη πλοήγηση του χρήστη, οι Σφαιρικές Αλληλεπιδραστικές Περιηγήσεις περιέχουν έναν διαδραστικό χάρτη της περιοχής, µε τον οποίο ο χρήστης ενηµερώνεται για τη θέση του χώρου προβολής, επιλέγει να περιηγηθεί σε άλλο χώρο προβολής και βλέπει ή/και επιλέγει την κατεύθυνση προβολής του χώρου που προβάλλεται, έχοντας έτσι συνεχώς αντίληψη κατά τη διάρκεια της περιήγησής του σηµείου που βρίσκεται και της κατεύθυνσης που κοιτάει. 2.3 Λειτουργικά χαρακτηριστικά των περιηγήσεων Η κάθε Σφαιρική Αλληλεπιδραστική Περιήγηση που δηµιουργείται, προσαρµόζεται στις απαιτήσεις παρουσίασης του προβαλλόµενου χώρου, στην αισθητική του και στο κοινό στο οποίο απευθύνεται. Τα κυριότερα λειτουργικά χαρακτηριστικά ωστόσο, που εµφανίζονται στις περισσότερες Σφαιρικές Αλληλεπιδραστικές Περιηγήσεις είναι (σχήµα 1): Πλαίσιο Προβολής (Viewer) Κάτοψη χάρτης πλοήγησης Σύνδεσµοι (links) Πληροφορίες Προεπισκοπήσεις Έκδοση Τελική Σελίδα 11 από 22

12 Προεπισκοπήσει Πλαίσιο Προβολής Σύνδεσµοι Κάτοψη χάρτης πλοήγησης Πληροφορίε Σχήµα 1 Βασικά λειτουργικά χαρακτηριστικά των Σφαιρικών Αλληλεπιδραστικών Περιηγήσεων Σχήµα 2 Πλαίσιο Προβολής (Viewer) Στο σχήµα 2 φαίνεται το Πλαίσιο Προβολής, µέσα από το οποίο γίνεται η επισκόπηση σφαιρικών απεικονίσεων των παρουσιαζόµενων χώρων. Πατώντας και κινώντας το ποντίκι, ο χρήστης της εφαρµογής, µετακινεί την κατεύθυνση προβολής προς το µέρος που επιθυµεί. Μπορεί να περιστραφεί 360 µοίρες οριζόντια ή κάθετα, καθώς η προβολή δηµιουργείται από σφαιρική πανοραµική εικόνα. Ακόµη ο χρήστης µπορεί να εστιάσει την προσοχή του σε ένα σηµείο κάνοντας µεγέθυνση της εικόνας (zoom in). Έκδοση Τελική Σελίδα 12 από 22

13 Σχήµα 3 Κάτοψη χάρτης πλοήγησης Με το χάρτη πλοήγησης ο χρήστης της εφαρµογής έχει άµεση αντίληψη του χώρου και της κατεύθυνσης την οποία παρακολουθεί. Στην κάτοψη υπάρχουν ενδεικτικά σηµεία σύνδεσµοι προς στους χώρους που έχουν απεικονισθεί σφαιρικά. Επίσης παρουσιάζεται και η γωνία προβολής της σφαιρικής απεικόνισης του χώρου που παρουσιάζεται, η οποία κινείται στην κάτοψη ανάλογα µε την κίνηση της σφαιρικής απεικόνισης στο Πλαίσιο Προβολής. Ο χρήστης µπορεί να ελέγχει την κίνηση της σφαιρικής απεικόνισης µέσα από την κάτοψη, πατώντας και κινώντας το ποντίκι µέσα στην περιοχή της γωνίας προβολής όπως αυτή φαίνεται στην κάτοψη. Σχήµα 4 Σύνδεσµοι (links) Στο Πλαίσιο Προβολής εµφανίζονται διάφοροι σύνδεσµοι µε τους οποίους ο χρήστης µπορεί να κάνει τα εξής: Έκδοση Τελική Σελίδα 13 από 22

14 Α. Να εστιάσει σε συγκεκριµένο αντικείµενο, διαβάζοντας περισσότερες πληροφορίες για αυτό, βλέποντας περισσότερες σχετικές φωτογραφίες και γενικά βλέποντας οποιοδήποτε οπτικοακουστικό υλικό σχετικό µε το αντικείµενο. Β. Να πλοηγηθεί στην προβολή ενός γειτονικού χώρου της ίδιας παρουσίασης, όπως για παράδειγµα από τη µία αίθουσα ενός κτιρίου να περάσει στη διπλανή. Γ. Να οδηγηθεί σε µια νέα Σφαιρική Αλληλεπιδραστική Περιήγηση σχετική µε την περιοχή ή κτίριο που δείχνει ο σύνδεσµος. Για παράδειγµα σε µια Σφαιρική Αλληλεπιδραστική Περιήγηση πόλεως, µπορούν να υπάρχουν σύνδεσµοι προς εξειδικευµένες Σφαιρικές Αλληλεπιδραστικές Περιηγήσεις µουσείων, ξενοδοχείων ή άλλων καταστηµάτων, οι οποίοι θα εµφανίζονται πάνω από αυτά. Σχήµα 5 Πληροφορίες Παράλληλα µε τις σφαιρικές απεικονίσεις που εµφανίζονται, παρουσιάζονται και διάφορες σχετικές πληροφορίες. Σχήµα 6 Προεπισκοπήσεις Για ευκολότερη πλοήγηση του χρήστη µεταξύ των χώρων της περιήγησης, µπορούν να εµφανίζονται προεπισκοπήσεις των σφαιρικών εικόνων των χώρων µε συνδέσµους προς αυτούς. Ο χρήστης πατώντας µε το ποντίκι του οποιοδήποτε χώρο, οδηγείτε άµεσα στην πανοραµική προβολή αυτού. Έκδοση Τελική Σελίδα 14 από 22

15 2.4 Απαιτήσεις συστήµατος Οι Σφαιρικές Αλληλεπιδραστικές Περιηγήσεις έχουν αναπτυχθεί µε τη χρήση της τεχνολογίας Java. Συνεπώς µπορούν να εκτελούνται σε οποιοδήποτε υπολογιστή (Windows, Macintosh, Linux). Το µόνο προαπαιτούµενο είναι να είναι εγκατεστηµένο το περιβάλλον εκτέλεσης εφαρµογών Java (Java Runtime Edition 1.4), το οποίο συνήθως είναι προεγκατεστηµένο σε κάθε ηλεκτρονικό υπολογιστή. Στην περίπτωση που δεν είναι, διατίθεται δωρεάν στην ηλεκτρονική διεύθυνση: Ενδεικτικό Παράδειγµα Αξιοποίησης - Ενσωµάτωση σε ιστότοπο. Απαιτήσεις συστήµατος. Λόγω της τεχνολογίας Java που χρησιµοποιούν, οι Σφαιρικές Αλληλεπιδραστικές Περιηγήσεις µπορούν εύκολα να ενσωµατώνονται σε ένα ιστότοπο και να διατίθενται στους χρήστες µέσω του ιαδικτύου. Μία Σφαιρική Αλληλεπιδραστική Περιήγηση συνήθως αποτελείται από τα παρακάτω αρχεία: twviewer.jar: Είναι το αρχείο Java µε την εφαρµογή προβολής Skin_Name.zip : Είναι οι ρυθµίσεις της εφαρµογής σε συµπιεσµένη µορφή Scene: Είναι φάκελος µε τις σφαιρικές εικόνες (οι εικόνες µπορεί να είναι σε µορφότυπο JPEG ή σε κάποιο κωδικοποιηµένη µορφή) imgs: Είναι φάκελος µε διάφορες άλλες εικόνες και αρχεία που ενσωµατώνονται στην περιήγηση. tour.htm: Είναι ενδεικτικό αρχείο ιστοσελίδας µε ενσωµατωµένη την Σφαιρική Αλληλεπιδραστική Περιήγηση. Για την εγκατάσταση της Σφαιρικής Αλληλεπιδραστικής Περιήγησης, θα πρέπει να µεταφερθούν στον υπολογιστή του ιστότοπου (web server) τα παραπάνω αρχεία, σε κατάλληλο φάκελο προσβάσιµο από το διαδίκτυο. Στη συνέχεια αρκεί να δηµιουργηθεί µία σελίδα έναρξης της περιήγησης που θα περιέχει το tag ενσωµάτωσης εφαρµογών Java: Έκδοση Τελική Σελίδα 15 από 22

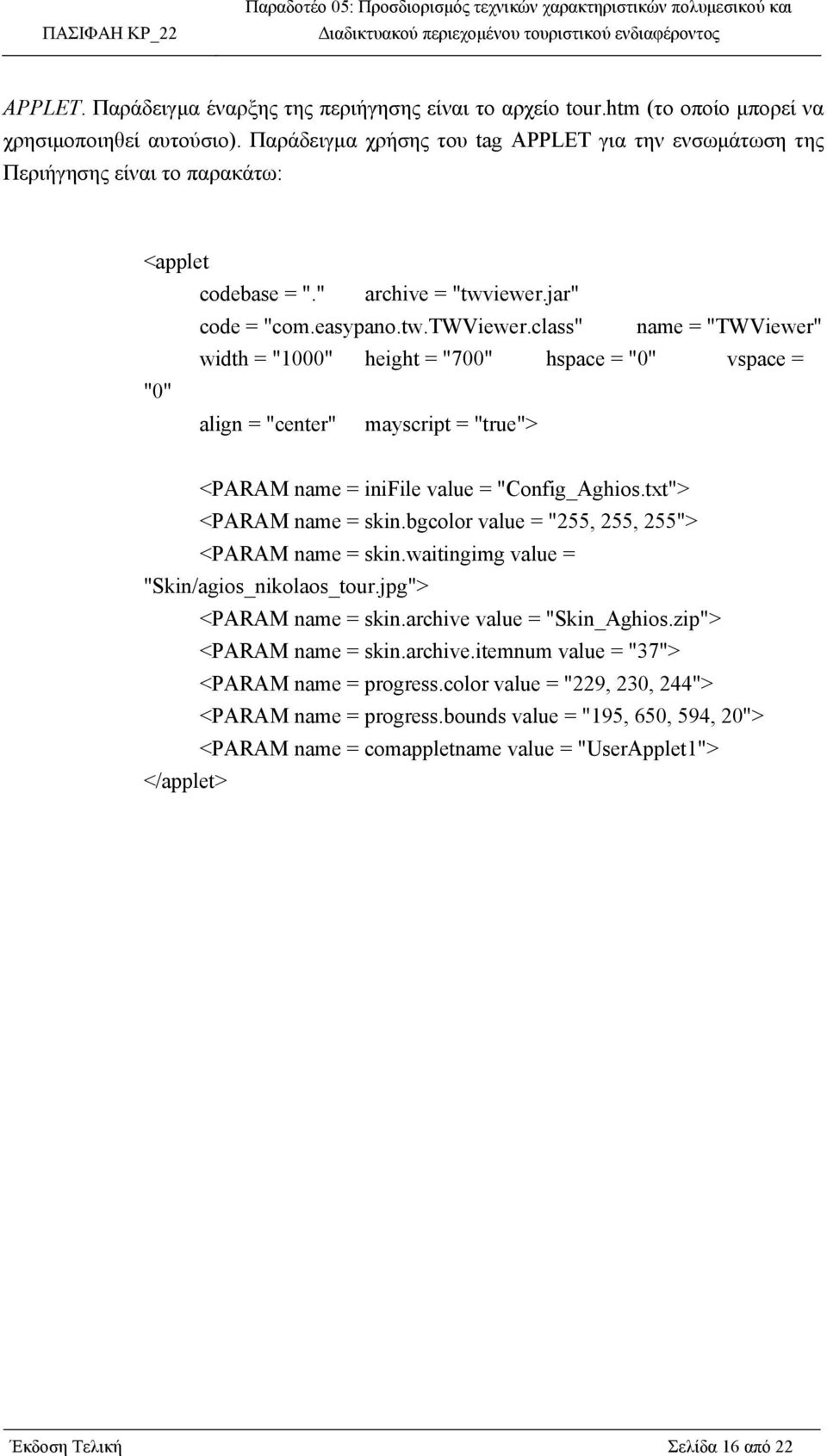

16 APPLET. Παράδειγµα έναρξης της περιήγησης είναι το αρχείο tour.htm (το οποίο µπορεί να χρησιµοποιηθεί αυτούσιο). Παράδειγµα χρήσης του tag APPLET για την ενσωµάτωση της Περιήγησης είναι το παρακάτω: <applet codebase = "." archive = "twviewer.jar" code = "com.easypano.tw.twviewer.class" name = "TWViewer" width = "1000" height = "700" hspace = "0" vspace = "0" align = "center" mayscript = "true"> <PARAM name = inifile value = "Config_Aghios.txt"> <PARAM name = skin.bgcolor value = "255, 255, 255"> <PARAM name = skin.waitingimg value = "Skin/agios_nikolaos_tour.jpg"> <PARAM name = skin.archive value = "Skin_Aghios.zip"> <PARAM name = skin.archive.itemnum value = "37"> <PARAM name = progress.color value = "229, 230, 244"> <PARAM name = progress.bounds value = "195, 650, 594, 20"> <PARAM name = comappletname value = "UserApplet1"> </applet> Έκδοση Τελική Σελίδα 16 από 22

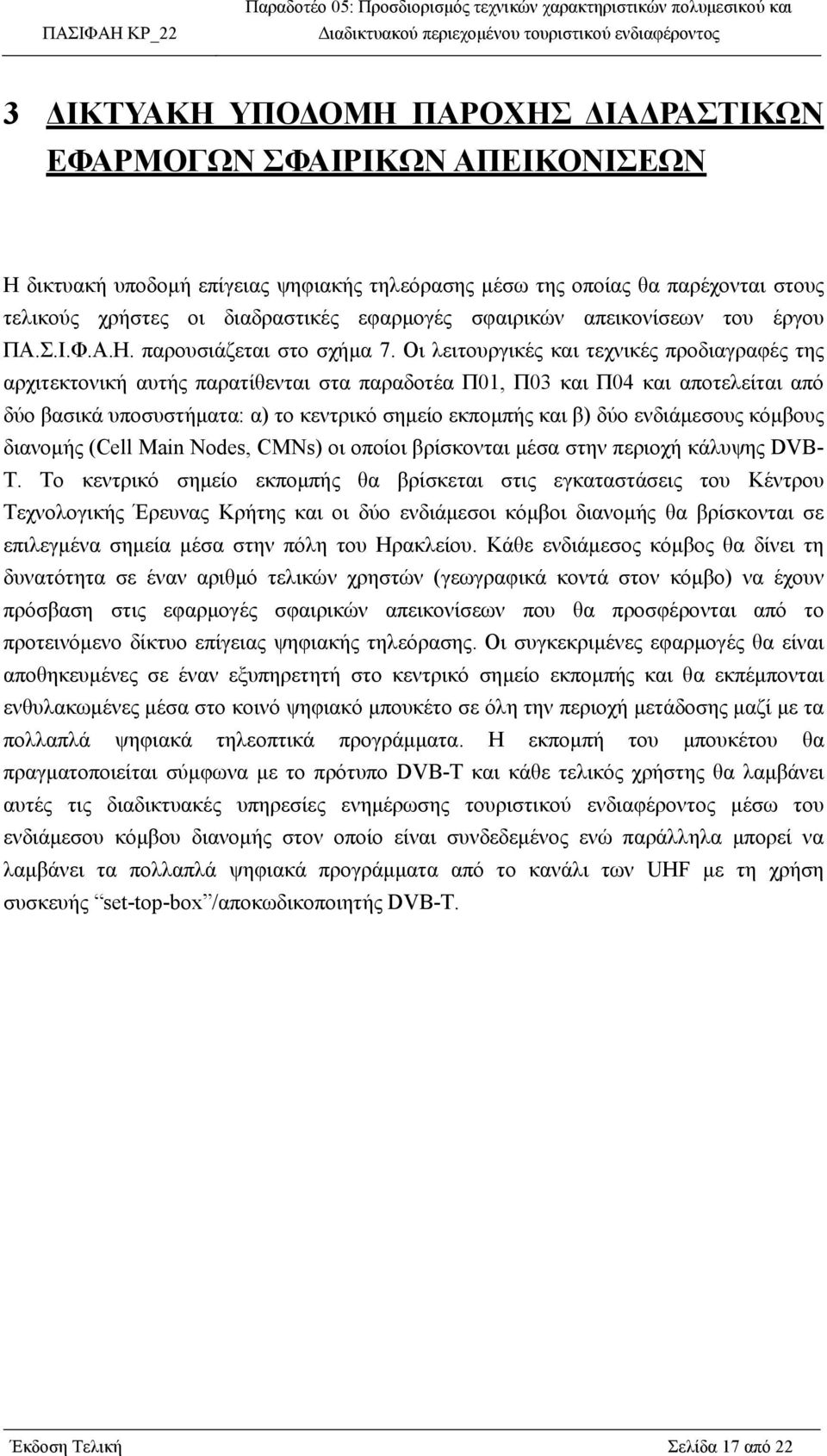

17 3 ΙΚΤΥΑΚΗ ΥΠΟ ΟΜΗ ΠΑΡΟΧΗΣ ΙΑ ΡΑΣΤΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΣΦΑΙΡΙΚΩΝ ΑΠΕΙΚΟΝΙΣΕΩΝ Η δικτυακή υποδοµή επίγειας ψηφιακής τηλεόρασης µέσω της οποίας θα παρέχονται στους τελικούς χρήστες οι διαδραστικές εφαρµογές σφαιρικών απεικονίσεων του έργου ΠΑ.Σ.Ι.Φ.Α.Η. παρουσιάζεται στο σχήµα 7. Οι λειτουργικές και τεχνικές προδιαγραφές της αρχιτεκτονική αυτής παρατίθενται στα παραδοτέα Π01, Π03 και Π04 και αποτελείται από δύο βασικά υποσυστήµατα: α) το κεντρικό σηµείο εκποµπής και β) δύο ενδιάµεσους κόµβους διανοµής (Cell Main Nodes, CMNs) οι οποίοι βρίσκονται µέσα στην περιοχή κάλυψης DVB- T. Το κεντρικό σηµείο εκποµπής θα βρίσκεται στις εγκαταστάσεις του Κέντρου Τεχνολογικής Έρευνας Κρήτης και οι δύο ενδιάµεσοι κόµβοι διανοµής θα βρίσκονται σε επιλεγµένα σηµεία µέσα στην πόλη του Ηρακλείου. Κάθε ενδιάµεσος κόµβος θα δίνει τη δυνατότητα σε έναν αριθµό τελικών χρηστών (γεωγραφικά κοντά στον κόµβο) να έχουν πρόσβαση στις εφαρµογές σφαιρικών απεικονίσεων που θα προσφέρονται από το προτεινόµενο δίκτυο επίγειας ψηφιακής τηλεόρασης. Οι συγκεκριµένες εφαρµογές θα είναι αποθηκευµένες σε έναν εξυπηρετητή στο κεντρικό σηµείο εκποµπής και θα εκπέµπονται ενθυλακωµένες µέσα στο κοινό ψηφιακό µπουκέτο σε όλη την περιοχή µετάδοσης µαζί µε τα πολλαπλά ψηφιακά τηλεοπτικά προγράµµατα. Η εκποµπή του µπουκέτου θα πραγµατοποιείται σύµφωνα µε το πρότυπο DVB-T και κάθε τελικός χρήστης θα λαµβάνει αυτές τις διαδικτυακές υπηρεσίες ενηµέρωσης τουριστικού ενδιαφέροντος µέσω του ενδιάµεσου κόµβου διανοµής στον οποίο είναι συνδεδεµένος ενώ παράλληλα µπορεί να λαµβάνει τα πολλαπλά ψηφιακά προγράµµατα από το κανάλι των UHF µε τη χρήση συσκευής set-top-box /αποκωδικοποιητής DVB-T. Έκδοση Τελική Σελίδα 17 από 22

18 Εκποµπή UHF (DVB-T) Ενδιάµεσος Κόµβος ιανοµής (Ασύρµατο Κανάλι Επιστροφής) Κεντρικό Σηµείο Εκποµπής Περιοχή Εκποµπής DVB-T Περιοχή Ασύρµατου ικτύου Υπόµνηµα Ασύρµατο κανάλι επιστροφής Εκποµπή DVB-T Περιοχή εκποµπής Κεραία Λήψης UHF Ενδιάµεσος Κόµβος ιανοµής (Ενσύρµατο Κανάλι Επιστροφής) Περιοχή Ασύρµατου ικτύου Κανάλι επιστροφής PSTN Σχήµα 7. ικτυακή Υποδοµή Επίγειας Ψηφιακής Τηλεόρασης Στο σχήµα 8 παρουσιάζεται η αρχιτεκτονική του κεντρικού σηµείου εκποµπής το οποίο περιλαµβάνει την αλυσίδα µετάδοσης του DVB-T. Η συγκεκριµένη αρχιτεκτονική θα έχει τη δυνατότητα να λαµβάνει τα διαδικτυακά δεδοµένα επιστροφής από τους ενδιάµεσους κόµβους διανοµής τα οποία περιλαµβάνουν τις αιτήσεις και τις επιβεβαιώσεις των τελικών χρηστών που θα είναι συνδεδεµένοι στο δίκτυο πρόσβασής αυτών των κόµβων. Έτσι θα υπάρχει η δυνατότητα παροχής των αµφίδροµων διαδραστικών εφαρµογών σφαιρικών απεικονίσεων σε όλους όσοι είναι µέσα στα όρια εκποµπής του ασύρµατου δικτύου το οποίο θα δηµιουργεί ο ενδιάµεσος κόµβος διανοµής. Οι υπηρεσίες αυτές τουριστικού ενδιαφέροντος θα εκπέµπονται ενθυλακωµένες µέσω της κοινής ροής µεταφοράς MPEG-2 του DVB-T και θα λαµβάνονται από τους ενδιάµεσους κόµβους διανοµής οι οποίοι θα τις προωθούν στους τελικούς χρήστες. Το διαδικτυακό περιεχόµενο των εφαρµογών αυτών θα βρίσκεται αποθηκευµένο σε κατάλληλη µορφή στον εξυπηρετητή πολυµεσικού και διαδικτυακού περιεχοµένου (σχήµα 8). Η αλυσίδα εκποµπής και η αρχιτεκτονική του κεντρικού σηµείου εκποµπής παρουσιάζονται αναλυτικά στο παραδοτέο Π03. Έκδοση Τελική Σελίδα 18 από 22

19 Σχήµα 8. Αρχιτεκτονική Κεντρικού Σηµείου Εκποµπής Η γενική διάταξη ενός ενδιάµεσου κόµβου διανοµής µε ασύρµατο κανάλι επιστροφής παρουσιάζεται στο σχήµα 9 ενώ οι λειτουργικές προδιαγραφές του αναλύονται διεξοδικά στο παραδοτέο Π04. Το δίκτυο πρόσβασης στις αµφίδροµες υπηρεσίες δηµιουργείται σε αυτήν τη διάταξη µε τη χρήση ασύρµατης ζεύξης σύµφωνα µε το πρότυπο IEEE b/g. Ένα τέτοιο ασύρµατο δίκτυο πρόσβασης επιτρέπει την point-to-multipoint επικοινωνία του τελικού χρήστη µε τον ενδιάµεσο κόµβο σε αρχιτεκτονική κυψέλης. Οι διαδραστικοί χρήστες έχουν έτσι τη δυνατότητα να ζητούν τις διαδραστικές εφαρµογές σφαιρικών απεικονίσεων οι οποίες προσφέρονται από το δίκτυο της επίγειας ψηφιακής τηλεόρασης στέλνοντας τις αιτήσεις τους στον ενδιάµεσο κόµβο ο οποίος αναλαµβάνει να τις δροµολογήσει στο κεντρικό σηµείο εκποµπής µέσω του µονόδροµου καναλιού επιστροφής. Οι υπηρεσίες ενηµέρωσης αυτές τουριστικού ενδιαφέροντος εκπέµπονται στη συχνότητα των UHF και λαµβάνονται από τη διεπαφή λήψης του ενδιάµεσου κόµβου ο οποίος προωθεί τη ιαδικτυακή κίνηση στους τελικούς χρήστες µέσω του ασύρµατου δικτύου πρόσβασης. Έκδοση Τελική Σελίδα 19 από 22

20 Ενδιάµεσος Κόµβος ιανοµής Εκποµπή DVB-T (Προγράµµατα TV + εδοµένα IP) Κεραία Λήψης UHF UHF/OFDM εκτής Κεντρικό Σηµείο Εκποµπής Ασύρµατο Κανάλι Επιστροφής ιαµορφωτής Μετατροπέας MPEG-2 Ροής Μεταφοράς σε IP δεδοµένα IP ροµολογητής Ροή Μεταφοράς DVB-T MPEG-2 αποπολυπλέκτης \ ETHERNET 1 st σηµείο πρόσβασης ασύρµατου δικτύου Ν st σηµείο πρόσβασης ασύρµατου δικτύου Ασύρµατη κάρτα Κεραία Λήψης UHF Αποκωδικοποιητής Ασύρµατη κάρτα Ασύρµατη κάρτα Η/Υ TV Η/Υ Η/Υ ιαδραστικός Χρήστης Παθητικός εκτής Τηλεόρασης ιαδραστικός Χρήστης ιαδραστικός Χρήστης Σχήµα 9. ιάταξη Ενδιάµεσου Κόµβου ιανοµής µε Ασύρµατο Κανάλι Επιστροφής Στο σχήµα 10 παρουσιάζεται η διάταξη ενός ενδιάµεσου κόµβου διανοµής ο οποίος χρησιµοποιεί ενσύρµατο κανάλι επιστροφής (PSTN) διασύνδεσης του κόµβου µε το κεντρικό σηµείο εκποµπής για τη µεταφορά των αιτήσεων/επιβεβαιώσεων της ιαδικτυακής κίνησης των τελικών χρηστών. Στην αρχιτεκτονική αυτή αξιοποιείται µία γραµµή χαµηλού εύρους ζώνης (PSTN), η οποία θα χρησιµοποιηθεί για τη δηµιουργία του ασύµµετρου δικτύου επίγειας ψηφιακής τηλεόρασης. Η λήψη των διαδραστικών εφαρµογών σφαιρικών απεικονίσεων από τον κόµβο αναµένεται να πραγµατοποιείται µε υψηλούς ρυθµούς µετάδοσης αν και θα χρησιµοποιηθεί µία γραµµή PSTN λόγω του µικρού ρυθµού µετάδοσης που απαιτείται για τη µεταφορά των αιτήσεων/επιβεβαιώσεων της διαδικτυακής κίνησης επιστροφής. Οι αµφίδροµες υπηρεσίες ενηµέρωσης τουριστικού ενδιαφέροντος θα δροµολογούνται στη συνέχεια µέσω του µηχανισµού δροµολόγησης, ο οποίος θα υλοποιηθεί στα πλαίσια του έργου ΠΑΣΙΦΑΗ, προς το δίκτυο πρόσβασης για τη µετάδοσή τους στους τελικούς χρήστες που θα χρησιµοποιούν τις κατάλληλες κάρτες ασύρµατου δικτύου. Έκδοση Τελική Σελίδα 20 από 22

21 Ενδιάµεσος Κόµβος ιανοµής Εκποµπή DVB-T (Προγράµµατα TV + εδοµένα IP) Κεραία Λήψης UHF UHF/OFDM εκτής Κεντρικό Σηµείο Εκποµπής PSTN Ενσύρµατο Κανάλι Επιστροφής PSTN Modem Μετατροπέας MPEG-2 Ροής Μεταφοράς σε IP δεδοµένα IP ροµολογητής Ροή Μεταφοράς DVB-T MPEG-2 αποπολυπλέκτης \ ETHERNET 1 st σηµείο πρόσβασης ασύρµατου δικτύου Ν st σηµείο πρόσβασης ασύρµατου δικτύου Ασύρµατη κάρτα Κεραία Λήψης UHF Αποκωδικοποιητής Ασύρµατη κάρτα Ασύρµατη κάρτα Η/Υ TV Η/Υ Η/Υ ιαδραστικός Χρήστης Παθητικός εκτής Τηλεόρασης ιαδραστικός Χρήστης ιαδραστικός Χρήστης Σχήµα 10. ιάταξη Ενδιάµεσου Κόµβου ιανοµής µε Ενσύρµατο Κανάλι Επιστροφής Έκδοση Τελική Σελίδα 21 από 22

22 4 ΣΥΜΠΕΡΑΣΜΑΤΑ Το παραδοτέο Π05 του έργου ΠΑΣΙΦΑΗ αναφέρθηκε στον προσδιορισµό των τεχνικών χαρακτηριστικών του πολυµεσικού και ιαδικτυακού περιεχοµένου τουριστικού ενδιαφέροντος που θα υλοποιηθεί από την εταιρεία ΤΕΧΝΕΤΡΟΠΙΑ η οποία θα αξιοποιήσει την υποδοµή που διαθέτει για την παραγωγή των ολοκληρωµένων πολυεπίπεδων διαδραστικών εφαρµογών που ενσωµατώνουν τις µοναδικές στην Ελλάδα ψηφιακές σφαιρικές απεικονίσεις. Θα αναπτύξει και θα επεξεργαστεί περιεχόµενο από αρκετά επιλεγµένα σηµεία της Κρήτης τουριστικού κυρίως ενδιαφέροντος για τη δηµιουργία εικονικών επισκέψεων και περιηγήσεων που θα είναι διαθέσιµες µέσω του δικτύου πρόσβασης των ενδιάµεσων κόµβων διανοµής οι οποίοι θα διασυνδέονται µέσω της κοινής τηλεοπτικής ροής του προτεινόµενου δικτύου επίγειας ψηφιακής τηλεόρασης. Τα επιλεγµένα σηµεία θα καταγραφούν και θα περιγραφούν σε µορφή διαδραστικού ηλεκτρονικού οδηγού και θα αποτελέσουν ολοκληρωµένες και αυτόνοµες εφαρµογές λογισµικού που θα υποστηρίξουν την προώθηση της φιλοσοφίας του θεµατικού ηλεκτρονικού τουρισµού. Στο παραδοτέο αυτό παρουσιάσθηκε επίσης και το προτεινόµενο δίκτυο επίγειας ψηφιακής τηλεόρασης µέσω του οποίου θα πραγµατοποιηθεί η παροχή αυτών των υπηρεσιών ενηµέρωσης τουριστικού ενδιαφέροντος στους τελικούς χρήστες στην πόλη του Ηρακλείου. Το συγκεκριµένη παραδοτέο Π05 θα αποτελέσει τη βάση για την πραγµατοποίηση των δράσεων και την συγγραφή του παραδοτέου Π10 ιαδραστικό Οπτικοακουστικό Περιεχόµενο σε µορφότυπο κατάλληλο για τη µετάδοσή του µέσω του προτεινόµενου δικτύου επίγειας ψηφιακής τηλεόρασης το οποίο θα αναφέρεται στην υλοποίηση των διαδραστικών εφαρµογών σφαιρικών απεικονίσεων στην Ενότητα Εργασίας 6 του έργου ΠΑΣΙΦΑΗ. Έκδοση Τελική Σελίδα 22 από 22
