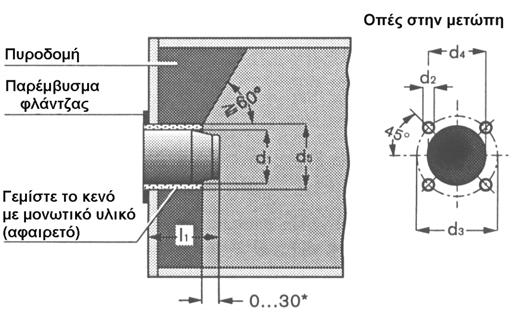

1 WG10 /0-D εκδ. ZM-LN Πρόσθετο φύλλο στο εγχειρίδιο Οδηγίες εγκατάστασης και λειτουργίας φυλλάδιο Αρ.: /2004 Πρέπει να διαβασθούν οι βασικές οδηγίες ασφαλείας και παρατηρήσεις στο φυλλάδιο Οδηγίες εγκατάστασης και λειτουργίας για τον WG10.../1-D, εκδ. ZM-LN φυλλάδιο Αρ. 554 Στο κεφάλαιο 4.4 Εγκατάσταση καυστήρα Προετοιµασία της θερµαντικής συσκευής Η εικόνα δείχνει µια θερµαντική συσκευή µε µη ψυχώµενη µετώπη. Η φλογοκεφαλή πρέπει να προεξέχει από την πυροδοµή τουλάχιστον 30 χιλ.(διάσταση I 1 ). Η πυροδοµή µπορεί να λάβει κωνική µορφή ( 60 ). Η πυροδοµή µπορεί να µην απαιτείται σε λέβητες µε ψυχώµενη µετώπη, εκτός εάν δίδονται άλλες πληροφορίες από τον κατασκευαστή της συσκευής. Πυροδοµή και διαστάσεις οπών Φλογοκεφαλή ιαστάσεις σε χιλ. d 1 d 2 d 3 d 4 d 5 I 1 WG 10/0-D 90 M * Εξαρτάται από τον τύπο του εναλλάκτη. ες οδηγίες του κατασκευαστή θερµαντικής συσκευής!

2 Στο 4.5 Εγκατάσταση συγκροτήµατος ρύθµισης Συναρµολόγηση του συγκροτήµατος ρύθµισης από δεξιά 1. Αφαιρέστε το προστατευτικό πλαστικό κάλυµµα από την φλάντζα του καυστήρα. 2. Συναρµολογείστε τα εξαρτήµατα µε την σειρά που φαίνεται στο σχέδιο. Σηµείωση W-MF: Συναρµολόγηση: Μπορεί να συναρµολογηθεί σε οριζόντιο ή κατακόρυφο επίπεδο. Ο θάλαµος του ελατηρίου µπορεί να τοποθετηθεί σε οριζόντιο ή κατακόρυφο επίπεδο. Παράδειγµα συναρµολόγησης για πίεση σύνδεσης 50 mbar Παράδειγµα συναρµολόγησης µε πίεση 50 mbar έως 300 mbar µε FRS Τυποποιηµένη εγκατάσταση Συστολή Σωληνοµαστός Πολυλειτουργικό συγκρότηµα W-MF. Σφαιροκρουνός Γωνία Ρυθµιστής FRS για πίεση Pe mbar Σφαιροκρουνός µε φλάντζα 2

3 Στο 4.6 Έλεγχος στεγανότητας συγκροτήµατος ρύθµισης Για την δοκιµή του συγκροτήµατος ρύθµισης πρέπει ο σφαιροκρουνός και οι ηλεκτροβαλβίδες να είναι κλειστά. οκιµή στεγανότητας Πίεση δοκιµής ελαχίστη 100 mbar Χρόνος αναµονής εξισορρόπησης 5 λεπτά Χρόνος δοκιµής 5 λεπτά Μεγίστη επιτρεπτή πτώση πίεσης 1 mbar Πίεση σχεδίασης συγκροτήµατος ρύθµισης 400 mbar 1 η φάση δοκιµής : Από σφαιροκρουνό µέχρι έδρα 1 ης βαλβίδας 1. Συνδέστε το σύστηµα ελέγχου στο σηµείο 1 του συγκροτήµατος βαλβίδων ή µε ένα Τ στο σηµείο ελέγχου του FRS και σηµείο ελέγχου στο W-MF. 2. Ανοίξτε το σηµείο δοκιµής 2. 2 η φάση δοκιµής : Μεταξύ έδρας 1 ης βαλβίδας και βαλβίδων 1. Συνδέστε το σύστηµα ελέγχου στο σηµείο ελέγχου Ανοίξτε το σηµείο δοκιµής 3. 3 η φάση δοκιµής : Μεταξύ συναρµολογηµένων εξαρτηµάτων και πεταλούδας αερίου 1. Τοποθετήστε την τυφλή φλάντζα 1 (δες Κεφ. 7.3). 2. Συνδέστε το σύστηµα ελέγχου στα σηµεία ελέγχου 3. Αφού τελειώσατε την δοκιµή ξεσκάστε µε σπρέι κατά την λειτουργία για επανέλεγχο. 3. Μετά την δοκιµή αφαιρέστε την τυφλή φλάντζα. 4. Σφίξτε τις βίδες τύπου TORX στην κεφαλή µείξης. 3η φάση ελέγχου 2 η φάση ελέγχου 1 η φάση ελέγχου Τυφλή φλάντζα Όργανο µέτρησης (µανόµετρο U ή ηλεκτρονικό) Πουά. Σφικτήρας Σηµείωση: Για την εξωτερικό έλεγχο στεγανότητας, βρουτσίστε τις εξωτερικές συνδέσεις µε µη οξειδωτικό υλικό ή µε έναν ηλεκτρονικό ελεγκτή. Σηµεία δοκιµής στο πολυλειτουργικό W-MF Κατά την διάρκεια της δοκιµής, ξεβιδώστε τις βίδες από τα σηµεία δοκιµής (νίπελ δοκιµής). Σηµεία δοκιµής πίεσης σε W-MF 507 S22 Μετά την δοκιµή βιδώστε όλα τα σηµεία λήψης πίεσης (νίπελ δοκιµής). Τεκµηρίωση Μετά την δοκιµή συµπληρώστε τα αποτελέσµατα των δοκιµών στο κατάλληλο φυλλάδιο ελέγχου/ παράδοσης. Σηµείο δοκιµής : Σηµείο δοκιµής : Σηµείο δοκιµής : Πίεση στο φίλτρο πριν την V1 Πίεση µεταξύ την V1 και V2 Πίεση µετά τον ρυθµιστή πίεσης 3

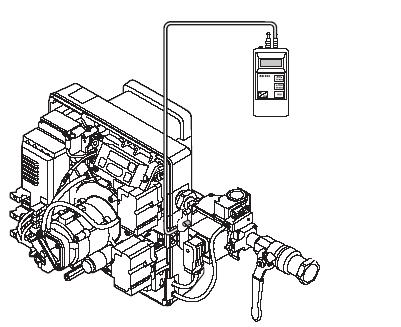

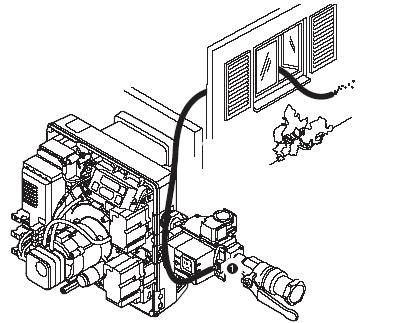

4 Στο 5.2 Προετοιµασία πρώτης εκκίνησης Έλεγχος πίεσης του παρεχοµένου αερίου Κίνδυνος έκρηξης! Εάν η πίεσης παρεχοµένου αερίου είναι πολύ µεγάλη µπορεί να καταστρέψει το συγκρότηµα βαλβίδων. Η πίεση δεν πρέπει να υπερβαίνει την πίεση που αναφέρεται στην πινακίδα του καυστήρα. Ελέγξτε την πίεση του παρεχοµένου αερίου πριν την εξαέρωση: 1. Συνδέστε ένα µανόµετρο στην είσοδο του πολυλειτουργικό W-MF (σηµείο δοκιµής ) ή το FRS. 2. Ανοίξτε σιγά σιγά τον σφαιροκρουνό αερίου ελέγχοντας συνεχώς την πίεση αερίου. Κλείστε αµέσως τον σφαιροκρουνό εάν η πίεση υπερβεί την πίεση που αναγράφεται στην πινακίδα του καυστήρα (500 mbar). Μην εκκινήσετε τον καυστήρα! Πληροφορείστε τον χρήστη της εγκατάστασης. Ελέγξτε την πίεση του παρεχοµένου αερίου Εξαέρωση του συγκροτήµατος ρύθµισης Η πίεσης παροχής πρέπει να είναι σωστή. 1. Συνδέστε έναν αγωγό, ο οποίος θα οδηγεί σε µία ασφαλή ατµόσφαιρα (περιβάλλον), στο σηµείο δοκιµής. 2. Ανοίξτε τον σφαιροκρουνό. Το αέριο από το συγκρότηµα οδηγείτε στην ατµόσφαιρα µέσω του αγωγού. Εξαέρωση του συγκροτήµατος ρύθµισης Μπορούν να καούν αυτές οι απαγωγές µε έναν κατάλληλο δοκιµαστικό καυστήρα. Συνδέστε το µανόµετρο Για να ελέγχεται την ρυθµιζόµενη πίεση κατά την ρύθµιση. (Σηµείο λήψης πίεσης ) Σύνδεση µανοµέτρου 4

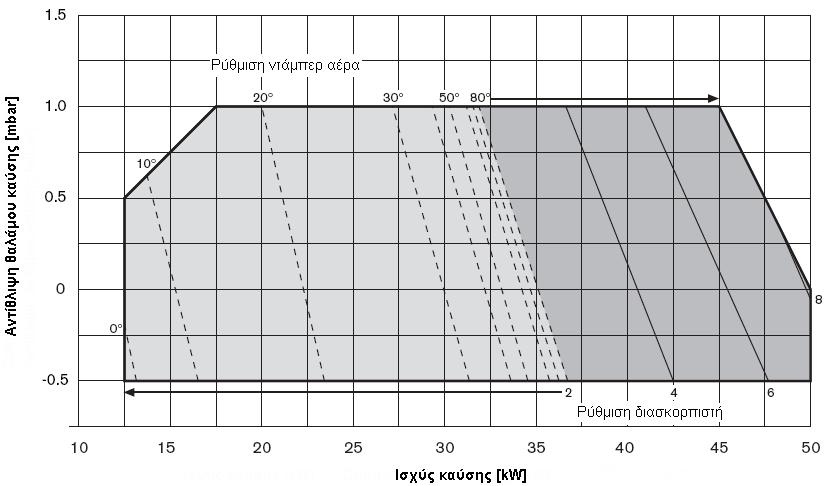

5 Στο 5.3 Πρώτη εκκίνηση και ρυθµίσεις ιάγραµµα για την προρύθµιση του ντάµπερ αέρα διασκορπιστή WG10/0-D, εκδ. ZM-LN 5

6 Ρύθµιση και πιέσεις παροχής WG10/0-D Ισχύς Πίεση ρύθµισης Ελαχίστη πίεση σύνδεσης Ελαχίστη πίεση σύνδεσης καυστήρα Πίεση ροής σε mbar πριν τον σφαιροκρουνό Πίεση ροής σε mbar πριν τον σφαιροκρουνό (kw) (mbar) Μεγίστη πίεση <50 mbar Μεγίστη πίεση 300 mbar Ονοµαστική διάµετρος συγκροτήµατος ρύθµισης Ονοµαστική διάµετρος συγκροτήµατος ρύθµισης W-MF 505 W-MF 505 1/2" 1/2" Φυσικό αέριο Ε, Hi = 37,26 Mj/m 3 (10,35 kwh/m 3 ), d = 0,606, Wi = 47,84 kwh/h ,9 7,2 5,9 6,9 8,0 9, Φυσικό αέριο LL, Hi = 31,79 Mj/m 3 (8,83 kwh/m 3 ), d = 0,641, Wi = 39,67 kwh/h 25 11, ,8 35 8, , , ,3 20 Υγραέριο B/P, Hi = 93,20 Mj/m 3 (25,89 kwh/m 3 ), d = 1,555, Wi = 74,73 kwh/h 25 8, , , , ,4 50 8, Η αναφερόµενη κατωτέρα θερµογόνος δύναµης Hi και είκτης Wobbe Wi βασίζονται σε 0 C και 1013,25 mbar. Βίδες ρύθµισης στο πολυλειτουργικό συγκρότηµα W-MF Ρυθµιστής πίεσης για πιέσεις 50 έως 300 mbar Στρέψτε πλήρως προς το (+) µέχρι να σταµατήσει Σηµείωση: 1 περιστροφή διαδροµή 1 χιλ. Αυτή η ρύθµιση χρησιµοποιείται για να µειώσει την πίεση εισόδου των 50 µέχρι 300 mbar ώστε το εργοστασιακό ελατήριο του FRS (πορτοκαλί, κλίµακας 5-20 mbar) να παρέχει πίεση 20 mbar προς το πολυλειτουργικό συγκρότηµα. 6

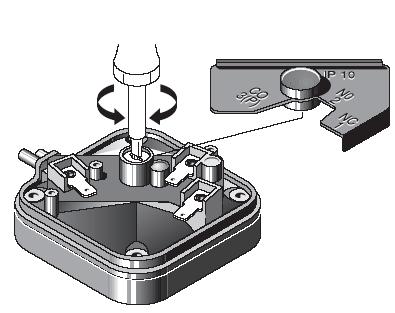

7 Ρύθµιση πιεσοστάτη αέρα Η εργοστασιακή προρύθµιση είναι: WG10/0-D 1,2 mbar 1. Προσδιορίστε την χαµηλότερη διαφορική πίεση. 2. Τοποθετείστε τον πιεσοστάτη στο 80% της χαµηλότερης διαφορικής πίεσης. Παράδειγµα: WG10/0-D Χαµηλότερη διαφορική πίεση 2 mbar Πίεση ρύθµισης πιεσοστάτου 2 X 0,8=1,6 mbar Πιεσοστάτης αέρα 7

8 Στο 8.1 Εξοπλισµός καυστήρα Τύπος καυστήρα WG10 /0-D εκδ. LN ιαχειριστής καύσης W-FM20 Κινητήρας Σερβοκινητήρας Μετασχηµατιστής υψηλής τάσης Πιεσοστάτης αερίου Πιεσοστάτης αέρα Αισθητήριο φλόγας ECK02/F-2/1 W-STE 4,5 W-ZG 01 GW50 A5/1 LGW3 A1 Ιονισµός 230V, 50Hz Αέρα/ Αέριο /λεπτό 0,04 kw, 0,4A Πυκνωτής 2µF 8.2 ιάγραµµα ισχύος Καυστήρας Φλογοκεφαλή Ισχύς WG10.../0-D WG10/0-D,5 µε 50 kw Τα αποτελέσµατα των ανωτέρω πινάκων είναι σύµφωνα µε το EN676. Υπάρχει µείωση ισχύος µε την µεταβολή του υψοµέτρου της εγκατάστασης: 1% ανά 100 µέτρα άνω του επιπέδου της θαλάσσης. Στο 8.4 Ηλεκτρικά στοιχεία WG10 /0-D Τάσης 230V Συχνότητα 50/60Hz Κατανάλωση κατά την εκκίνηση 0,27 kw Λειτουργία 0, kw Ένταση 1,3A Εξωτερική ασφάλεια αργή 10A Στο 8.6 ιαστάσεις καυστήρα ιαστάσεις σε χιλιοστά I 1 I 2 I 3 I 4 b 1 b 2 b 3 h 1 h 2 h 3 h 4 h 5 d 1 d 2 d 3 d 4 Rp α , , M /4" 45 Στο 8.8 Βάρη WG10/ 0-D εκδ. Z-LN Συγκρότηµα βαλβίδων ½ Συγκρότηµα βαλβίδων ½ µε FRS Περίπου 13,5 kg/h Περίπου 2,2 kg/h Περίπου 2,8 kg/h 8
