1 ΕΘΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΕΙΟ Τµήµα Ηλεκτρολόγων Μηχανικών & Μηχανικών Υπολογιστών Ακαδηµαϊκό Έτος Μάθηµα: ΒΑΣΕΙΣ Ε ΟΜΕΩ ιδάσκων: Καθ. Ιωάννης Βασιλείου Ε ΕΙΚΤΙΚΗ ΛΥΣΗ ΚΑΙ ΣΧΟΛΙΑ ΣΤΗ ΠΡΩΤΗ ΑΣΚΗΣΗ ΣΧΕ ΙΑΣΜΟΙ ΒΑΣΕΩ Ε ΟΜΕΩ Παναγιώτης Μπούρος I. ΜΟΤΕΛΟ ΟΤΟΤΗΤΩ ΣΥΣΧΕΤΙΣΕΩ Στην εκφώνηση της άσκησης δίνονται όλες οι βασικές λειτουργικές απαιτήσεις και προδιαγραφές για τον σχεδιασµό µιας βάσης δεδοµένων για το µουσείο τέχνης «ΛΟΥΑ-ΛΟΥΑ». Εξειδικεύοντας και κατά περίπτωση επεκτείνοντας αυτούς τους κανόνες, είναι δυνατόν να οριστούν τα ακόλουθα σύνολα οντοτήτων και συσχετίσεων: ΣΥΟΛΑ ΟΤΟΤΗΤΩ ΑΤ_ΤΕΧΗΣ. Τα αντικείµενα τέχνης που εκτίθενται στο µουσείο «ΛΟΥΑ- ΛΟΥΑ». Κάθε αντικείµενο τέχνης προσδιορίζεται µοναδικά από το γνώρισµα [πρωτεύον κλειδί]. Το γνώρισµα Τίτλος µπορεί να θεωρηθεί ως υποψήφιο κλειδί µόνο εάν γίνει η παραδοχή ότι σε όλα τα αντικείµενα τέχνης δίνεται ένας µοναδικός τίτλος. Παράλληλα για τα αντικείµενα τέχνης φυλάσσεται µία σύντοµη περιγραφή τους (γνώρισµα ), ενώ επίσης κατασκευαστικά στοιχεία όπως Στυλ, Υλικό 1, ιαστάσεις, αλλά και η Εποχή και ο τόπος καταγωγής τους (γνώρισµα Καταγωγή). Τέλος ορίζουµε δύο παραγόµενα γνωρίσµατα ανεικό και Σε_Έκθεση τα οποία µπορούν να εξαχθούν µε βάση τις συσχετίσεις Σε_ ανεισµό_από και Εκτίθεται αντίστοιχα (Βλ Σύνολα Συσχετίσεων). 1 Τα Υλικό και Στυλ είναι γνωρίσµατα που µπορούν να αποδοθούν στο σύνολο των αντικειµένων τέχνης και όχι απαραίτητα π.χ. µόνο στους πίνακες 1

2 ΑΤ_ΤΕΧΗΣ ΠΙΑΚΑΣ. Εξειδίκευση των αντικειµένων τέχνης που πέραν των γενικών γνωρισµάτων κατέχει ένα Τύπο (λάδι, νεροµπογιά, κλπ) και µία Τεχνοτροπία. ΑΤ_ΤΕΧΗΣ ΓΛΥΠΤΟ. Εξειδίκευση των αντικείµενων τέχνης σε αυτά που κατασκευάζονται συγκεκριµένα από γλύπτες. Πέραν των γενικών γνωρισµάτων χαρακτηρίζονται και από το Τεχνοτροπία. ΑΤ_ΤΕΧΗΣ ΓΛΥΠΤΟ ΑΓΑΛΜΑ. Περαιτέρω εξειδίκευση των γλυπτών σε αντικείµενα που είναι αγάλµατα. ΑΤ_ΤΕΧΗΣ ΓΛΥΠΤΟ ΑΛΛΟ. Τα γλυπτά εκείνα που δεν µπορούν να χαρακτηριστούν ως αγάλµατα. ΑΤ_ΤΕΧΗΣ ΑΛΛΟ. Όλα τα υπόλοιπα αντικείµενα τέχνης τα οποία δεν µπορούν να κατηγοριοποιηθούν σε κάποια από τις προηγούµενες οντότητες. Έχουν ένα επιπλέον γνώρισµα () για παράδειγµα αν είναι φωτογραφίες ή εκτυπώσεις κλπ. ΚΑΛΛΙΤΕΧΗΣ. Οι καλλιτέχνες που φιλοτέχνησαν τα αντικείµενα τέχνης που εκτίθενται στο µουσείο. Στο µουσείο φυλάσσονται πληροφορίες και για τους καλλιτέχνες που κατασκεύασαν αντικείµενα δανεικά από άλλα µουσεία ή συλλογές γενικά. Κάθε καλλιτέχνης προσδιορίζεται µοναδικά από το σύνθετο γνώρισµα Ονοµατεπώνυµο [πρωτεύον κλειδί], το οποίο αναλύεται σε και Επώνυµο. Επίσης φυλάσσονται προσωπικά στοιχεία κάθε καλλιτέχνη όπως Γέννησης, Θανάτου (εφόσον έχει πεθάνει), Χώρα_Καταγωγής και η Εποχή στην οποία έζησε. ΕΚΘΕΣΗ. Στο µουσείο διοργανώνονται εκθέσεις µε συγκεκριµένο θέµα και στις οποίες παρουσιάζεται µέρος των αντικειµένων τέχνης που φυλάσσονται. Κάθε έκθεση προσδιορίζεται µοναδικά από το όνοµά της () ενώ περιγράφεται επίσης από το Θέµα της και τις Έναρξης και Λήξης της. ΣΥΛΛΟΓΗ. Τα αντικείµενα τέχνης οργανώνονται σε συλλογές. Κάθε συλλογή προσδιορίζεται µοναδικά από το της [πρωτεύον κλειδί] και περιγράφεται από το γνώρισµα. ΣΥΛΛΟΓΗ ΜΟΙΜΗ. Τα αντικείµενα τέχνης που ανήκουν στο µουσείο οργανώνονται στη λεγόµενη «µόνιµη» συλλογή του. Η οντότητα ΜΟΙΜΗ είναι εξειδίκευση της οντότητας ΣΥΛΛΟΓΗ. ΣΥΛΛΟΓΗ ΕΞΩΤΕΡΙΚΗ. Αποτελεί εξειδίκευση της οντότητας ΣΥΛΛΟΓΗ. Τα αντικείµενα τέχνης που έχει δανειστεί το µουσείο ανήκουν σε κάποιες «εξωτερικές» συλλογές. Επιπλέον το µουσείο διατηρεί στοιχεία και για συλλογές που το ενδιαφέρουν, πιθανά για µελλοντικό δανεισµό. Οι εξωτερικές συλλογές χαρακτηρίζονται από τον Τύπο τους (µουσείο, προσωπική συλλογή), ενώ κρατούνται τα στοιχεία επικοινωνίας µε τον υπεύθυνο που τη διαχειρίζεται. Συγκεκριµένα υπάρχει το πλειότιµο γνώρισµα Τηλ_Υπευθύνου και τα σύνθετα Ονοµατεπώνυµο_Υπευθύνου και ιεύθυνση_υπευθύνου, τα οποία αναλύονται στα, Επώνυµο, και Οδός, Αριθµός αντίστοιχα. 2

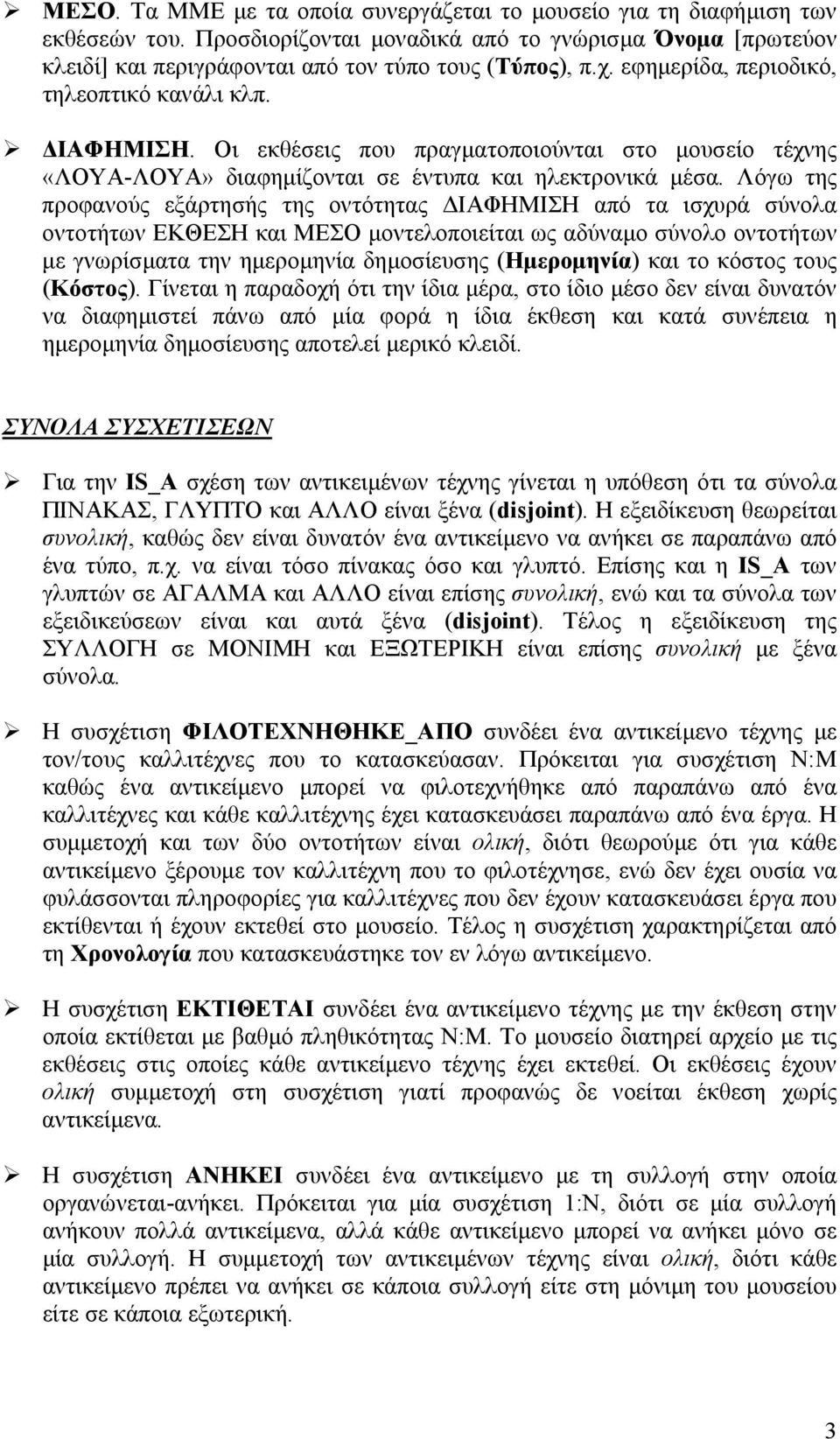

3 ΜΕΣΟ. Τα ΜΜΕ µε τα οποία συνεργάζεται το µουσείο για τη διαφήµιση των εκθέσεών του. Προσδιορίζονται µοναδικά από το γνώρισµα [πρωτεύον κλειδί] και περιγράφονται από τον τύπο τους (), π.χ. εφηµερίδα, περιοδικό, τηλεοπτικό κανάλι κλπ. ΙΑΦΗΜΙΣΗ. Οι εκθέσεις που πραγµατοποιούνται στο µουσείο τέχνης «ΛΟΥΑ-ΛΟΥΑ» διαφηµίζονται σε έντυπα και ηλεκτρονικά µέσα. Λόγω της προφανούς εξάρτησής της οντότητας ΙΑΦΗΜΙΣΗ από τα ισχυρά σύνολα οντοτήτων ΕΚΘΕΣΗ και ΜΕΣΟ µοντελοποιείται ως αδύναµο σύνολο οντοτήτων µε γνωρίσµατα την ηµεροµηνία δηµοσίευσης (Ηµεροµηνία) και το κόστος τους (Κόστος). Γίνεται η παραδοχή ότι την ίδια µέρα, στο ίδιο µέσο δεν είναι δυνατόν να διαφηµιστεί πάνω από µία φορά η ίδια έκθεση και κατά συνέπεια η ηµεροµηνία δηµοσίευσης αποτελεί µερικό κλειδί. ΣΥΟΛΑ ΣΥΣΧΕΤΙΣΕΩ Για την IS_A σχέση των αντικειµένων τέχνης γίνεται η υπόθεση ότι τα σύνολα ΠΙΑΚΑΣ, ΓΛΥΠΤΟ και ΑΛΛΟ είναι ξένα (disjoint). H εξειδίκευση θεωρείται συνολική, καθώς δεν είναι δυνατόν ένα αντικείµενο να ανήκει σε παραπάνω από ένα τύπο, π.χ. να είναι τόσο πίνακας όσο και γλυπτό. Επίσης και η IS_A των γλυπτών σε ΑΓΑΛΜΑ και ΑΛΛΟ είναι επίσης συνολική, ενώ και τα σύνολα των εξειδικεύσεων είναι και αυτά ξένα (disjoint). Τέλος η εξειδίκευση της ΣΥΛΛΟΓΗ σε ΜΟΙΜΗ και ΕΞΩΤΕΡΙΚΗ είναι επίσης συνολική µε ξένα σύνολα. Η συσχέτιση ΦΙΛΟΤΕΧΗΘΗΚΕ_ΑΠΟ συνδέει ένα αντικείµενο τέχνης µε τον/τους καλλιτέχνες που το κατασκεύασαν. Πρόκειται για συσχέτιση :Μ καθώς ένα αντικείµενο µπορεί να φιλοτεχνήθηκε από παραπάνω από ένα καλλιτέχνες και κάθε καλλιτέχνης έχει κατασκευάσει παραπάνω από ένα έργα. Η συµµετοχή και των δύο οντοτήτων είναι ολική, διότι θεωρούµε ότι για κάθε αντικείµενο ξέρουµε τον καλλιτέχνη που το φιλοτέχνησε, ενώ δεν έχει ουσία να φυλάσσονται πληροφορίες για καλλιτέχνες που δεν έχουν κατασκευάσει έργα που εκτίθενται ή έχουν εκτεθεί στο µουσείο. Τέλος η συσχέτιση χαρακτηρίζεται από τη Χρονολογία που κατασκευάστηκε τον εν λόγω αντικείµενο. Η συσχέτιση ΕΚΤΙΘΕΤΑΙ συνδέει ένα αντικείµενο τέχνης µε την έκθεση στην οποία εκτίθεται µε βαθµό πληθικότητας :Μ. Το µουσείο διατηρεί αρχείο µε τις εκθέσεις στις οποίες κάθε αντικείµενο τέχνης έχει εκτεθεί. Οι εκθέσεις έχουν ολική συµµετοχή στη συσχέτιση γιατί προφανώς δε νοείται έκθεση χωρίς αντικείµενα. Η συσχέτιση ΑΗΚΕΙ συνδέει ένα αντικείµενο µε τη συλλογή στην οποία οργανώνεται-ανήκει. Πρόκειται για µία συσχέτιση 1:, διότι σε µία συλλογή ανήκουν πολλά αντικείµενα, αλλά κάθε αντικείµενο µπορεί να ανήκει µόνο σε µία συλλογή. Η συµµετοχή των αντικειµένων τέχνης είναι ολική, διότι κάθε αντικείµενο πρέπει να ανήκει σε κάποια συλλογή είτε στη µόνιµη του µουσείου είτε σε κάποια εξωτερική. 3

4 Η συσχέτιση ΑΕΙΣΕΙ_ΣΕ συνδέει τα αντικείµενα τέχνης του µουσείου που έχουν δοθεί δανεικά σε εξωτερικές συλλογές. Αυτά τα αντικείµενα µπορούν είναι είτε δικά του, δηλαδή από τη µόνιµη συλλογή, ή δανεικά από άλλες εξωτερικές συλλογές. Ο βαθµός πληθικότητας της συσχέτισης είναι :Μ ενώ κανένα σύνολο δε µετέχει ολικά, καθώς δεν είναι απαραίτητο να έχει υπάρξει δανεισµός αντικειµένου σε κάποια συλλογή. Τέλος η συσχέτιση χαρακτηρίζεται από τα γνωρίσµατα ανεισµού και Επιστροφής. Η συσχέτιση ΣΕ_ ΑΕΙΣΜΟ_ΑΠΟ συνδέει ένα δανεικό αντικείµενο τέχνης του µουσείου µε την εξωτερική συλλογή από όπου προέρχεται µε βαθµό πληθικότητας :Μ. Το µουσείο µπορεί να έχει δανειστεί κάποιο αντικείµενο πάνω από µία φορά (κρατάει ιστορικό) και πιθανόν από διαφορετική κάθε φορά εξωτερική συλλογή. Το τελευταίο δε σηµαίνει ότι ο αντικείµενο αυτό ανήκει σε πάνω από µία συλλογές, απλά µπορεί να το δανείστηκε από κάποια συλλογή που το είχε επίσης δανειστεί. Κανένα σύνολο δε µετέχει ολικά, καθώς δεν είναι απαραίτητο να έχει υπάρξει δανεισµός αντικειµένου από κάποια συλλογή. Τέλος η συσχέτιση χαρακτηρίζεται από τα γνωρίσµατα ανεισµού και Επιστροφής. Οι συσχετίσεις ΠΑΡΟΥΣΙΑΣΤΗΚΕ και ΗΜΟΣΙΕΥΤΗΚΕ αφορούν στο αδύναµο σύνολο οντοτήτων ΙΑΦΗΜΙΣΗ και αποτελούν τις προσδιοριστικές του συσχετίσεις. Κάθε διαφήµιση παρουσιάζει µία έκθεση και δηµοσιεύεται σε κάποιο ΜΜΕ. Κατά συνέπεια οι διαφηµίσεις έχουν ολική συµµετοχή και στις δύο συσχετίσεις. Επίσης και οι δύο συσχετίσεις είναι 1: καθώς τόσο σε ένα µέσο µπορεί να έχουν εµφανιστεί πολλές διαφηµίσεις, όσο και µία έκθεση µπορεί να εµφανίζεται σε πολλές διαφηµίσεις. Στην επόµενη σελίδα µπορείτε να βρείτε το συνολικό διάγραµµα Οντοτήτων Συσχετίσεων (ER-diagram). 4

5 5 Τηλ Υπεύθυνου ΙΑΦΗΜΙΣΗ ΠΑΡΟΥΣΙΑΣΤΗΚΕ ΕΚΘΕΣΗ ΠΑΡΟΥΣΙΑΣΤΗΚΕ ΙΑΦΗΜΙΣΗ ΚΑΛΛΙΤΕΧΗΣ ΑΤ_ΤΕΧΗΣ ΑΛΛΟ ΠΙΑΚΑΣ ΦΙΛΟΤΕΧΗΘΗΚΕ ΑΠΟ ΕΚΤΙΘΕΤΑΙ ΓΛΥΠΤΟ IS_A ΑΛΛΟ ΑΓΑΛΜΑ IS_A Έναρξης Λήξης ΣΥΛΛΟΓΗ ΕΞΩΤΕΡΙΚΗ ΜΟΙΜΗ IS_A ΑΕΙΣΕΙ_ΣΕ ΑΗΚΕΙ ΣΕ_ ΑΕΙΣΜΟ ΑΠΟ Όνοµ/νεπώνυµο Γέννησης Θανάτου Χώρα καταγωγής Εποχή disjoint disjoint disjoint Επιστροφής ανεισµού Επιστροφής 1 Μ Μ Χρονολογία Τίτλος Υλικό Καταγωγ ή Εποχή Σε_Έκθεση ανεικό 1 Μ Μ Τεχνοτροπία Όνοµ/επώνυµο Υπεύθυνου Τηλ Υπεύθυνου ιεύθυνση Υπεύθυνου Οδός Αριθµός Στυλ Απόκτησης ΠΑΡΟΥΣΙΑΣΤΗΚΕ ΗΜΟΣΙΕΥΤΗΚΕ ΜΕΣΟ 1 Ηµεροµηνία ιαστάσεις Τεχνοτροπία Επίθετο Επίθετο Θέµα Κόστος ανεισµού

6 IΙ. ΣΧΕΣΙΑΚΟ ΜΟΤΕΛΟ Στη συνέχεια µετατρέπουµε το προηγούµενο διάγραµµα οντοτήτων-συσχετίσεων, στο αντίστοιχο σχεσιακό σχήµα. Το πρωτεύον κλειδί κάθε σχέσης σηµειώνεται µε έντονα στοιχεία (bold) και υπογράµµιση. Τα υποψήφια κλειδιά σηµειώνονται µε έντονα µόνο στοιχεία. Είναι σύνηθες φαινόµενο στην πράξη να µην επιλέγονται αλφαρηθµητικοί ή τύποι κειµένου ως πρωτεύοντα κλειδιά στις σχέσεις. Για το λόγο αυτό παρότι σε πολλές περιπτώσεις το γνώρισµα είναι µοναδικό, προσθέτουµε ένα πεδίο του οποίου η χρήση είναι αποδοτικότερη και συνεπώς ενδείκνυται (indices και joins δουλεύουν αρκετά καλύτερα πάνω σε αριθµητικές τιµές). Αρχικά, κάθε ισχυρό σύνολο οντοτήτων µετατρέπεται απευθείας σε σχέση. ΑΤ_ΤΕΧΗΣ (,, Τίτλος, Υλικό, Στυλ, Καταγωγή, Εποχή, ιαστάσεις, ανεικό, Σε_Έκθεση) ΠΙΑΚΑΣ (,, Τεχνοτροπία) ΓΛΥΠΤΟ (, Τεχνοτροπία, Είναι_Άγαλµα) ΑΛΛΟ (, ) ΚΑΛΛΙΤΕΧΗΣ (,, Επώνυµο, Εποχή, Χώρα_Καταγωγής,, Γέννησης, Θανάτου) ΕΚΘΕΣΗ (,, Θέµα, Έναρξης, Λήξης) ΣΥΛΛΟΓΗ (,, ) ΕΞΩΤΕΡΙΚΗ_ΣΥΛΛΟΓΗ (,, _Υπεύθυνου, _Υπέυθυνου, Επώνυµο_Υπεύθυνο, Οδός_Υπεύθυνου, Αριθµός_Υπεύθυνου) ΤΗΛΕΦΩΟ_ΥΠΕΥΘΥΟΥ (_Υπεύθυνου, Τηλέφωνο) ΜΕΣΟ (,, ) Σηµειώνονται τα εξής: Στη σχέση ΕΞΩΤΕΡΙΚΗ_ΣΥΛΛΟΓΗ προστέθηκε ένα επιπλέον πεδίο _Υπεύθυνου. Το πεδίο αυτό προσδιορίζει µοναδικά τον υπεύθυνο µία εξωτερικής συλλογής και η χρησιµότητά του φαίνεται σε συνδυασµό µε το πλειότιµο γνώρισµα Τηλέφωνο_Υπεύθυνου. Το πλειότιµο γνώρισµα του τηλεφώνου των υπευθύνων των εξωτερικών συλλογών υλοποιήθηκε ως ξεχωριστός πίνακας συµπεριλαµβάνοντας τον κωδικό του υπεύθυνου. Για την IS_A των γλυπτών αντικειµένων, θα µπορούσαµε να έχουµε δηµιουργήσει δύο καινούριες σχέσεις ΑΓΑΛΜΑ και ΑΛΛΟ_ΓΛΥΠΤΟ ωστόσο αυτό στην πράξη είναι υπερβολικό διότι οι δύο σχέσεις έχουν τα ίδια ακριβώς πεδία. Συνεπώς επιλέγουµε να κρατήσουµε µόνο τη σχέση ΓΛΥΠΤΟ και να 6

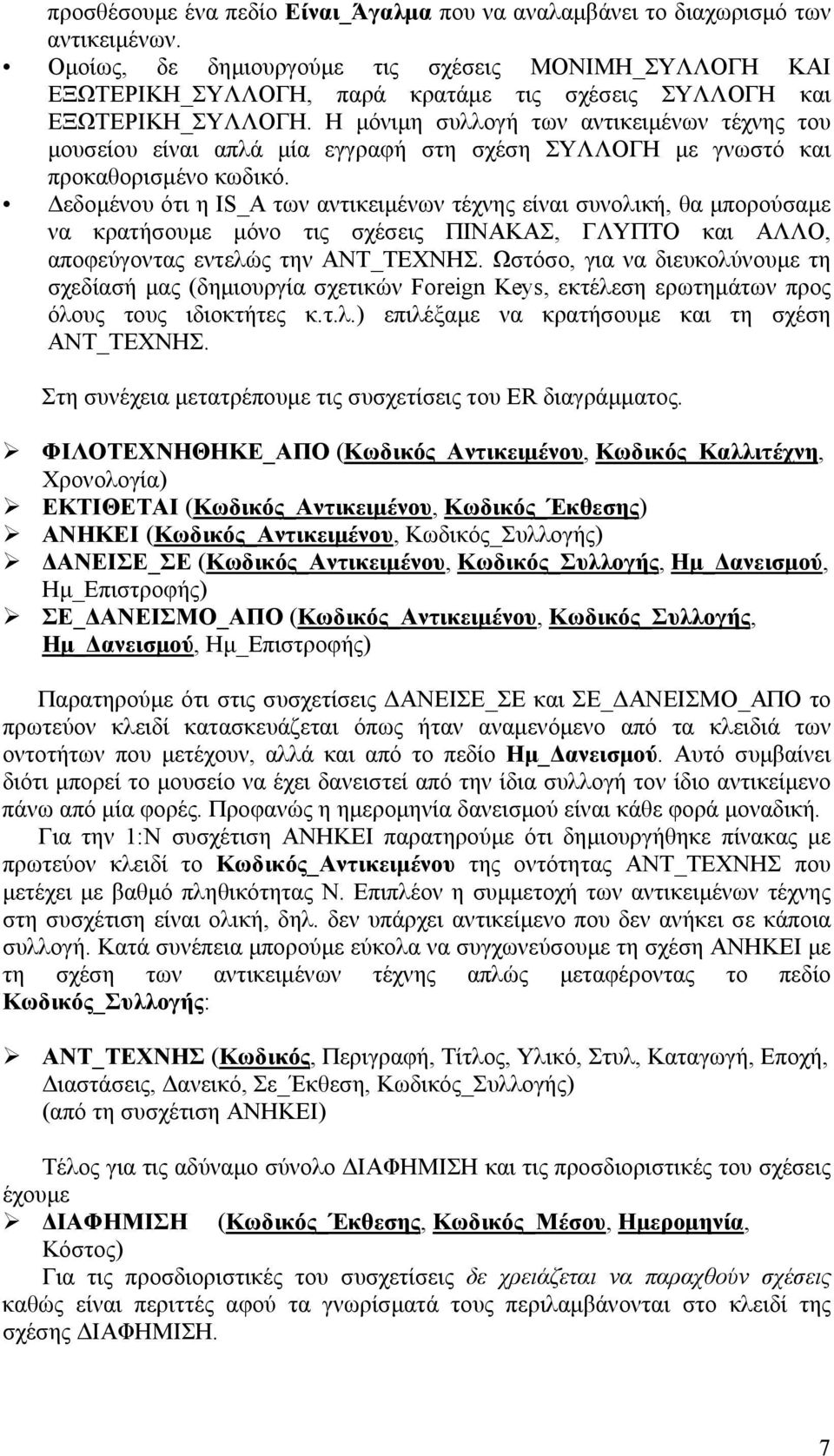

7 προσθέσουµε ένα πεδίο Είναι_Άγαλµα που να αναλαµβάνει το διαχωρισµό των αντικειµένων. Οµοίως, δε δηµιουργούµε τις σχέσεις ΜΟΙΜΗ_ΣΥΛΛΟΓΗ ΚΑΙ ΕΞΩΤΕΡΙΚΗ_ΣΥΛΛΟΓΗ, παρά κρατάµε τις σχέσεις ΣΥΛΛΟΓΗ και ΕΞΩΤΕΡΙΚΗ_ΣΥΛΛΟΓΗ. Η µόνιµη συλλογή των αντικειµένων τέχνης του µουσείου είναι απλά µία εγγραφή στη σχέση ΣΥΛΛΟΓΗ µε γνωστό και προκαθορισµένο κωδικό. εδοµένου ότι η IS_A των αντικειµένων τέχνης είναι συνολική, θα µπορούσαµε να κρατήσουµε µόνο τις σχέσεις ΠΙΑΚΑΣ, ΓΛΥΠΤΟ και ΑΛΛΟ, αποφεύγοντας εντελώς την ΑΤ_ΤΕΧΗΣ. Ωστόσο, για να διευκολύνουµε τη σχεδίασή µας (δηµιουργία σχετικών Foreign Keys, εκτέλεση ερωτηµάτων προς όλους τους ιδιοκτήτες κ.τ.λ.) επιλέξαµε να κρατήσουµε και τη σχέση ΑΤ_ΤΕΧΗΣ. Στη συνέχεια µετατρέπουµε τις συσχετίσεις του ER διαγράµµατος. ΦΙΛΟΤΕΧΗΘΗΚΕ_ΑΠΟ (_Αντικειµένου, _Καλλιτέχνη, Χρονολογία) ΕΚΤΙΘΕΤΑΙ (_Αντικειµένου, _Έκθεσης) ΑΗΚΕΙ (_Αντικειµένου, _Συλλογής) ΑΕΙΣΕ_ΣΕ (_Αντικειµένου, _Συλλογής, ανεισµού, Επιστροφής) ΣΕ_ ΑΕΙΣΜΟ_ΑΠΟ (_Αντικειµένου, _Συλλογής, ανεισµού, Επιστροφής) Παρατηρούµε ότι στις συσχετίσεις ΑΕΙΣΕ_ΣΕ και ΣΕ_ ΑΕΙΣΜΟ_ΑΠΟ το πρωτεύον κλειδί κατασκευάζεται όπως ήταν αναµενόµενο από τα κλειδιά των οντοτήτων που µετέχουν, αλλά και από το πεδίο ανεισµού. Αυτό συµβαίνει διότι µπορεί το µουσείο να έχει δανειστεί από την ίδια συλλογή τον ίδιο αντικείµενο πάνω από µία φορές. Προφανώς η ηµεροµηνία δανεισµού είναι κάθε φορά µοναδική. Για την 1: συσχέτιση ΑΗΚΕΙ παρατηρούµε ότι δηµιουργήθηκε πίνακας µε πρωτεύον κλειδί το _Αντικειµένου της οντότητας ΑΤ_ΤΕΧΗΣ που µετέχει µε βαθµό πληθικότητας. Επιπλέον η συµµετοχή των αντικειµένων τέχνης στη συσχέτιση είναι ολική, δηλ. δεν υπάρχει αντικείµενο που δεν ανήκει σε κάποια συλλογή. Κατά συνέπεια µπορούµε εύκολα να συγχωνεύσουµε τη σχέση ΑΗΚΕΙ µε τη σχέση των αντικειµένων τέχνης απλώς µεταφέροντας το πεδίο _Συλλογής: ΑΤ_ΤΕΧΗΣ (,, Τίτλος, Υλικό, Στυλ, Καταγωγή, Εποχή, ιαστάσεις, ανεικό, Σε_Έκθεση, _Συλλογής) (από τη συσχέτιση ΑΗΚΕΙ) Τέλος για τις αδύναµο σύνολο ΙΑΦΗΜΙΣΗ και τις προσδιοριστικές του σχέσεις έχουµε ΙΑΦΗΜΙΣΗ (_Έκθεσης, _Μέσου, Ηµεροµηνία, Κόστος) Για τις προσδιοριστικές του συσχετίσεις δε χρειάζεται να παραχθούν σχέσεις καθώς είναι περιττές αφού τα γνωρίσµατά τους περιλαµβάνονται στο κλειδί της σχέσης ΙΑΦΗΜΙΣΗ. 7

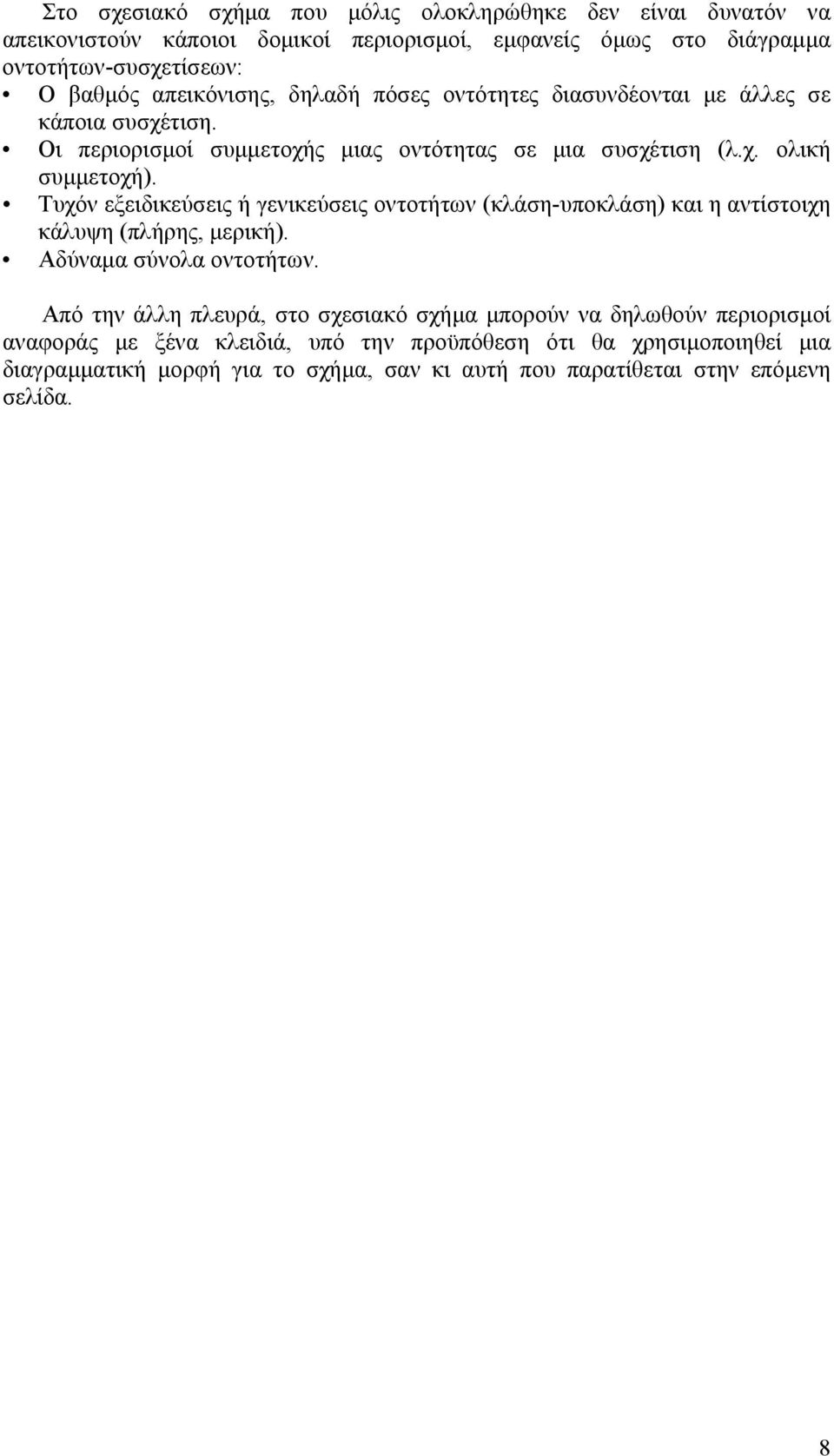

8 Στο σχεσιακό σχήµα που µόλις ολοκληρώθηκε δεν είναι δυνατόν να απεικονιστούν κάποιοι δοµικοί περιορισµοί, εµφανείς όµως στο διάγραµµα οντοτήτων-συσχετίσεων: Ο βαθµός απεικόνισης, δηλαδή πόσες οντότητες διασυνδέονται µε άλλες σε κάποια συσχέτιση. Οι περιορισµοί συµµετοχής µιας οντότητας σε µια συσχέτιση (λ.χ. ολική συµµετοχή). Τυχόν εξειδικεύσεις ή γενικεύσεις οντοτήτων (κλάση-υποκλάση) και η αντίστοιχη κάλυψη (πλήρης, µερική). Αδύναµα σύνολα οντοτήτων. Από την άλλη πλευρά, στο σχεσιακό σχήµα µπορούν να δηλωθούν περιορισµοί αναφοράς µε ξένα κλειδιά, υπό την προϋπόθεση ότι θα χρησιµοποιηθεί µια διαγραµµατική µορφή για το σχήµα, σαν κι αυτή που παρατίθεται στην επόµενη σελίδα. 8

9 9 ΑΤ_ΤΕΧΗΣ Τίτλος Υλικό Στυλ Καταγωγή Εποχή ιαστάσεις ανεικό Σε_Έκθεση FK1 _Συλλογής ΠΙΑΚΑΣ,FK1 Τεχνοτροπία ΓΛΥΠΤΟ,FK1 Τεχνοτροπία Είναι_Άγαλµα ΑΛΛΟ,FK1 ΚΑΛΛΙΤΕΧΗΣ Επώνυµο Εποχή Χώρα_Καταγωγής Γέννησης Θανάτου ΕΚΘΕΣΗ Θέµα Έναρξης Λήξης ΣΥΛΛΟΓΗ ΕΞΩΤΕΡΙΚΗ_ΣΥΛΛΟΓΗ _Υπεύθυνου _Υπέυθυνου Επώνυµο_Υπεύθυνου Οδός_Υπεύθυνου Αριθµός_Υπεύθυνου ΤΗΛΕΦΩΟ_ΥΠΕΥΘΥΟΥ,FK1 _Υπεύθυνου Τηλέφωνο ΜΕΣΟ ΦΙΛΟΤΕΧΗΘΗΚΕ_ΑΠΟ,FK2 _Αντικειµένου,FK1 _Καλλιτέχνη Χρονολογία ΕΚΤΙΘΕΤΑΙ,FK1 _Αντικειµένου,FK2 _Έκθεσης ΑΕΙΣΕ_ΣΕ,FK1 _Αντικειµένου,FK2 _Συλλογής ανεισµού Επιστροφής ΣΕ_ ΑΕΙΣΜΟ_ΑΠΟ,FK1 _Αντικειµένου,FK2 _Συλλογής ανεισµού Επιστροφής ΙΑΦΗΜΙΣΗ,FK1 _Έκθεσης,FK2 _Μέσου Ηµεροµηνία Κόστος
