1 GESTRA Steam Systems NRS 1 7 EL Ελληνικά Οδηγίες εγκατάστασης Διακόπτης στάθμης NRS 1 7 1

2 Περιεχόμενα Σημαντικές σημειώσεις Σελίδα Χρήση για τον προβλεπόμενο σκοπό...4 Σημείωση ασφαλείας...4 Κίνδυνος...4 Προσοχή...4 ATEX (Atmosphère Explosible Εκρηκτική Ατμόσφαιρα)...4 Επεξηγηματικές σημειώσεις Αντικείμενο παράδοσης...4 Περιγραφή...4 Λειτουργία...5 Εξαρτήματα του συστήματος...5 Σχέδιο...5 Τεχνικά χαρακτηριστικά NRS Πινακίδα ονομασίας / σήμανση...7 Διαστάσεις...8 Σχέδιο NRS Εξηγήσεις...11 Λειτουργικά στοιχεία NRS Εξηγήσεις...11 Εγκατάσταση NRS Προσοχή...12 Εργαλεία...12 Εξηγήσεις...12 Παραδείγματα εγκατάστασης...13 Καλωδίωση NRS Πίνακας τάσεων...14 Προσοχή...14 Σημείωση...14 Εργαλεία...14 Διάγραμμα καλωδίωσης

3 Περιεχόμενα συνέχεια Θέση σε λειτουργία Σελίδα Έλεγχος καλωδίωσης...16 Εφαρμογή τάσης δικτύου...16 Δοκιμή απόδοσης Περιοριστής χαμηλής στάθμης...16 Λειτουργία Περιοριστής χαμηλής στάθμης...17 Σημείωση...17 Λειτουργικές δυσλειτουργίες Λίστα εύρεσης προβλημάτων για την επίλυση προβλημάτων... 17, 18 Αποσύνδεση Κίνδυνος...18 Απόρριψη...18 Παράρτημα Σημείωση στη Δήλωση Συμμόρφωσης / Δήλωση του Κατασκευαστή

4 Σημαντικές σημειώσεις Χρήση για τον προβλεπόμενο σκοπό Χρησιμοποιήστε το διακόπτη στάθμης NRS 1-7 μόνο σε συνδυασμό με τα ηλεκτρόδια στάθμης NRG 16-11, NRG 17-11, NRG 19-11, NRG , NRG 16-11S, NRG 16-38S, ή NRG 16-39S για σήμανση ορίου χαμηλής στάθμης (συναγερμός χαμηλής στάθμης). Σημείωση ασφαλείας Ο εξοπλισμός πρέπει να εγκαθίσταται και να τίθεται σε λειτουργία μόνο από εξειδικευμένο και εξουσιοδοτημένο προσωπικό. Οι εργασίες συντήρησης και επισκευής πρέπει να πραγματοποιούνται μόνον από εξειδικευμένο προσωπικό το οποίο μέσω της κατάλληλης εκπαίδευσης έχει επιτύχει ένα αναγνωρισμένο επίπεδο ικανότητας. Κίνδυνος Η σειρά ακροδεκτών του NRS 1-7 είναι υπό ηλεκτρική τάση κατά τη λειτουργία. Αυτό παρουσιάζει τον κίνδυνο της ηλεκτροπληξίας! Διακόψτε την τροφοδοσία πριν τοπο θετή σετε ή αφαιρέσετε το κάλυμμα περιβλήματος και τις σειρές ακροδεκτών του εξοπλισμού. Προσοχή Η πινακίδα ονομασίας δηλώνει τα τεχνικά χαρακτηριστικά του εξοπλισμού. Μη θέτετε σε λειτουργία ή συνεχίσετε να λειτουργείτε εξοπλισμό χωρίς πινακίδα ονομασίας. ATEX (Atmosphère Explosible Εκρηκτική Ατμόσφαιρα) Ο εξοπλισμός αποτελεί ένα απλό στοιχείο ηλεκτρικού όπως καθορίζεται στο DIN EN τμήμα 5.4. Σύμφωνα με την Ευρωπαϊκή οδηγία ATEX 94/9/EC εξοπλισμός μπορεί να χρησιμοποιηθεί σε πιθανά εκρηκτικές ατμόσφαιρες μόνο εάν του παρασχεθούν κατάλληλοι φραγμοί (Zener Barriers). Εφαρμόζεται στις ζώνες Ex 1, 2 (1999/92/EC). Ο εξοπλισμός δε φέρει σήμανση Ex. Η καταλληλότητα των φραγμών (Zener Barriers) πιστοποιείται σε ξεχωριστό έγγραφο. Επεξηγηματικές σημειώσεις 4 Αντικείμενο παράδοσης NRS Διακόπτης στάθμης NRS Εγχειρίδιο εγκατάστασης Περιγραφή Αυτοπαρακολουθούμενος συναγερμός χαμηλής στάθμης με διαδικασία περιοδικού αυτοέλεγχου, σχεδιάστηκε για χρήση σε συνδυασμό με τα ηλεκτρόδια στάθμης NRG 16-11, PN 40, NRG 16-11S, PN 40, NRG 16-38S, PN 40, NRG 16-39S, PN 40, NRG 17-11, PN 63, NRG 19-11, PN 160 και NRG , PN 320. Ο συνδυασμός του εξοπλισμού ανιχνεύει την ελάχιστη στάθμη νερού (συναγερμός χαμηλής στάθμης). Εφαρμογή σε λέβητες ατμού και ζεστού νερού (υπό πίεση) σύμφωνα με TRD 604 φύλλο 1 και φύλλο 2 (27h/72h Λειτουργία) καθώς και EN και EN

5 Επεξηγηματικές σημειώσεις συνέχεια Λειτουργία Ο διακόπτης στάθμης τύπου NRS 1-7, είναι μια μονάδα δύο καναλιών με κυκλώματα αυτόματου αυτοέλεγχου κατά DIN EN (οδηγίες για την προστασία κυκλωμάτων). Ο αυτοέλεγχος πραγματοποιείται περιοδικά. Η δοκιμή περιλαμβάνει τον έλεγχο του καλωδίου μεταξύ του ηλεκτροδίου και του διακόπτη στάθμης και των κυκλωμάτων αυτοέλεγχου (πλεονασμός). Τα ρελέ εξόδου δεν επηρεάζονται από τις εσωτερικές δοκιμές. Επιπρόσθετα αυτής της διαδικασίας αυτοέλεγχου, ο διακόπτης στάθμης μπορεί επίσης να δοκιμαστεί χειροκίνητα πιέζοντας το πλήκτρο Test 1, το οποίο προσομοιάζει ένα ελάττωμα στο ηλεκτρόδιο. Το πλήκτρο Test 2 / Inspection παρέχεται για τον έλεγχο της λειτουργίας των κυκλωμάτων ελέγχου. Καθώς το κύκλωμα των ακροδεκτών του ρελέ του διακόπτη στάθμης είναι συνήθως κλειστό, θα σηματοδοτηθεί συναγερμός και στην περίπτωση διακοπής ρεύματος. Ο διακόπτης στάθμης μπορεί να σηματοδοτήσει τις παρακάτω τρεις καταστάσεις λειτουργίας: n Κανονική λειτουργία (σωστή στάθμη) n Συναγερμός (χαμηλή στάθμη) n Συναγερμός (δυσλειτουργία στο διακόπτη στάθμης ή στο ηλεκτρόδιο) Η πράσινη λυχνία LED υποδηλώνει τροφοδοσία. Ο συναγερμός χαμηλής στάθμης ή δυσλειτουργίας υποδηλώνεται από δύο κόκκινες λυχνίες LED. Η δυσλειτουργία ενός καναλιού (απώλεια πλεονασμού) σηματοδοτείται από το φωτισμό μιας μόνο κόκκινης λυχνίας LED. Ο συνδυασμός ηλεκτροδίου NRG 16-11, NRG 16-11S, NRG 16-38S, NRG 16-39S, NRG 17-11, NRG 19-11, NRG και διακόπτη στάθμης NRS 1-7 παρέχει εξασφαλισμένη από βλάβη προστασία για το πρώτο σφάλμα δηλ. το σύστημα θα συνεχίσει να παρέχει λειτουργία ασφαλείας ακόμη και αφού σημειωθεί το πρώτο σφάλμα. Εξαρτήματα του συστήματος NRG Ηλεκτρόδιο στάθμης NRG 16-11, PN 40 NRG 16-11S Ηλεκτρόδιο στάθμης NRG 16-11S, PN 40, για ναυτικές εφαρμογές NRG 16-38S Ηλεκτρόδιο στάθμης NRG 16-38S, PN 40, για ναυτικές εφαρμογές NRG 16-39S Ηλεκτρόδιο στάθμης NRG 16-39S, PN 40, για ναυτικές εφαρμογές NRG Ηλεκτρόδιο στάθμης NRG 17-11, PN 63 NRG Ηλεκτρόδιο στάθμης NRG 19-11, PN 160 NRG Ηλεκτρόδιο στάθμης NRG , PN 320 Σχέδιο NRS 1-7 Βυσματούμενη μονάδα σε πλαστικό περίβλημα για τοποθέτηση σε καμπίνες ελέγχου. Οι ακροδέκτες μέσα στο περίβλημα είναι προσβάσιμοι όταν χαλαρωθούν δύο βίδες και αποσυνδεθεί η μονάδα από τη βάση της. Για να αποφευχθεί η σύγχυση με άλλες βυσματούμενες μονάδες της σειράς GESTRA, στις βάσεις υπάρχουν παρεμβύσματα έτσι ώστε στην κάθε βάση να μπορεί να βυσματωθεί μόνο η σωστή μονάδα. Η βυσματούμενη μονάδα μπορεί να κουμπωθεί σε ράβδο στήριξης 35 mm ή να βιδωθεί στη θέση της σε πίνακα τοποθέτησης. 5

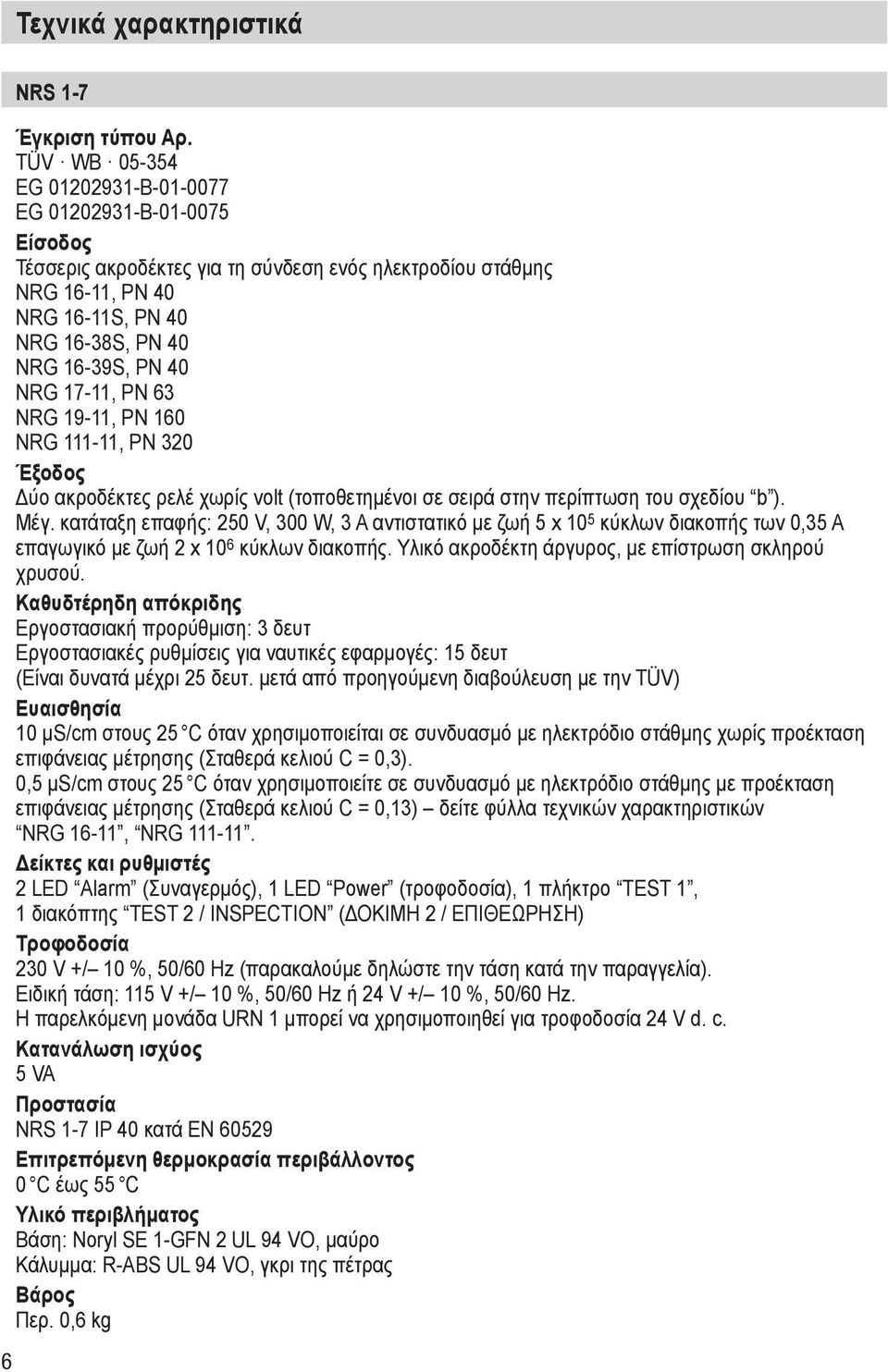

6 Τεχνικά χαρακτηριστικά 6 NRS 1 7 Έγκριση τύπου Αρ. TÜV WB EG B EG B Είσοδος Τέσσερις ακροδέκτες για τη σύνδεση ενός ηλεκτροδίου στάθμης NRG 16 11, PN 40 NRG 16 11S, PN 40 NRG 16-38S, PN 40 NRG 16-39S, PN 40 NRG 17 11, PN 63 NRG 19 11, PN 160 NRG , PN 320 Έξοδος Δύο ακροδέκτες ρελέ χωρίς volt (τοποθετημένοι σε σειρά στην περίπτωση του σχεδίου b ). Μέγ. κατάταξη επαφής: 250 V, 300 W, 3 A αντιστατικό με ζωή 5 x 10 5 κύκλων διακοπής των 0,35 A επαγωγικό με ζωή 2 x 10 6 κύκλων διακοπής. Υλικό ακροδέκτη άργυρος, με επίστρωση σκληρού χρυσού. Καθυδτέρηδη απόκριδης Εργοστασιακή προρύθμιση: 3 δευτ Εργοστασιακές ρυθμίσεις για ναυτικές εφαρμογές: 15 δευτ (Είναι δυνατά μέχρι 25 δευτ. μετά από προηγούμενη διαβούλευση με την TÜV) Ευαισθησία 10 μs/cm στους 25 C όταν χρησιμοποιείται σε συνδυασμό με ηλεκτρόδιο στάθμης χωρίς προέκταση επιφάνειας μέτρησης (Σταθερά κελιού C = 0,3). 0,5 μs/cm στους 25 C όταν χρησιμοποιείτε σε συνδυασμό με ηλεκτρόδιο στάθμης με προέκταση επιφάνειας μέτρησης (Σταθερά κελιού C = 0,13) δείτε φύλλα τεχνικών χαρακτηριστικών NRG 16-11, NRG Δείκτες και ρυθμιστές 2 LED Alarm (Συναγερμός), 1 LED Power (τροφοδοσία), 1 πλήκτρο TEST 1, 1 διακόπτης TEST 2 / INSPECTION (ΔΟΚΙΜΗ 2 / ΕΠΙΘΕΩΡΗΣΗ) Τροφοδοσία 230 V +/ 10 %, 50/60 Hz (παρακαλούμε δηλώστε την τάση κατά την παραγγελία). Ειδική τάση: 115 V +/ 10 %, 50/60 Hz ή 24 V +/ 10 %, 50/60 Hz. Η παρελκόμενη μονάδα URN 1 μπορεί να χρησιμοποιηθεί για τροφοδοσία 24 V d. c. Κατανάλωση ισχύος 5 VA Προστασία NRS 1-7 IP 40 κατά EN Επιτρεπόμενη θερμοκρασία περιβάλλοντος 0 C έως 55 C Υλικό περιβλήματος Βάση: Noryl SE 1-GFN 2 UL 94 VO, μαύρο Κάλυμμα: R-ABS UL 94 VO, γκρι της πέτρας Βάρος Περ. 0,6 kg

7 Τεχνικά χαρακτηριστικά συνέχεια Πινακίδα ονομασίας / σήμανση Χαρακτηρισμός εξοπλισμού Ευαισθησία Τάση δικτύου Καθυστέρηση απόκρισης Εξωτερική ασφάλεια Σχ. 1 7

8 Τεχνικά χαρακτηριστικά συνέχεια Διαστάσεις Σχ Σχ

9 Σχέδιο NRS Σχ. 4 Σχ. 5 1 Σχ

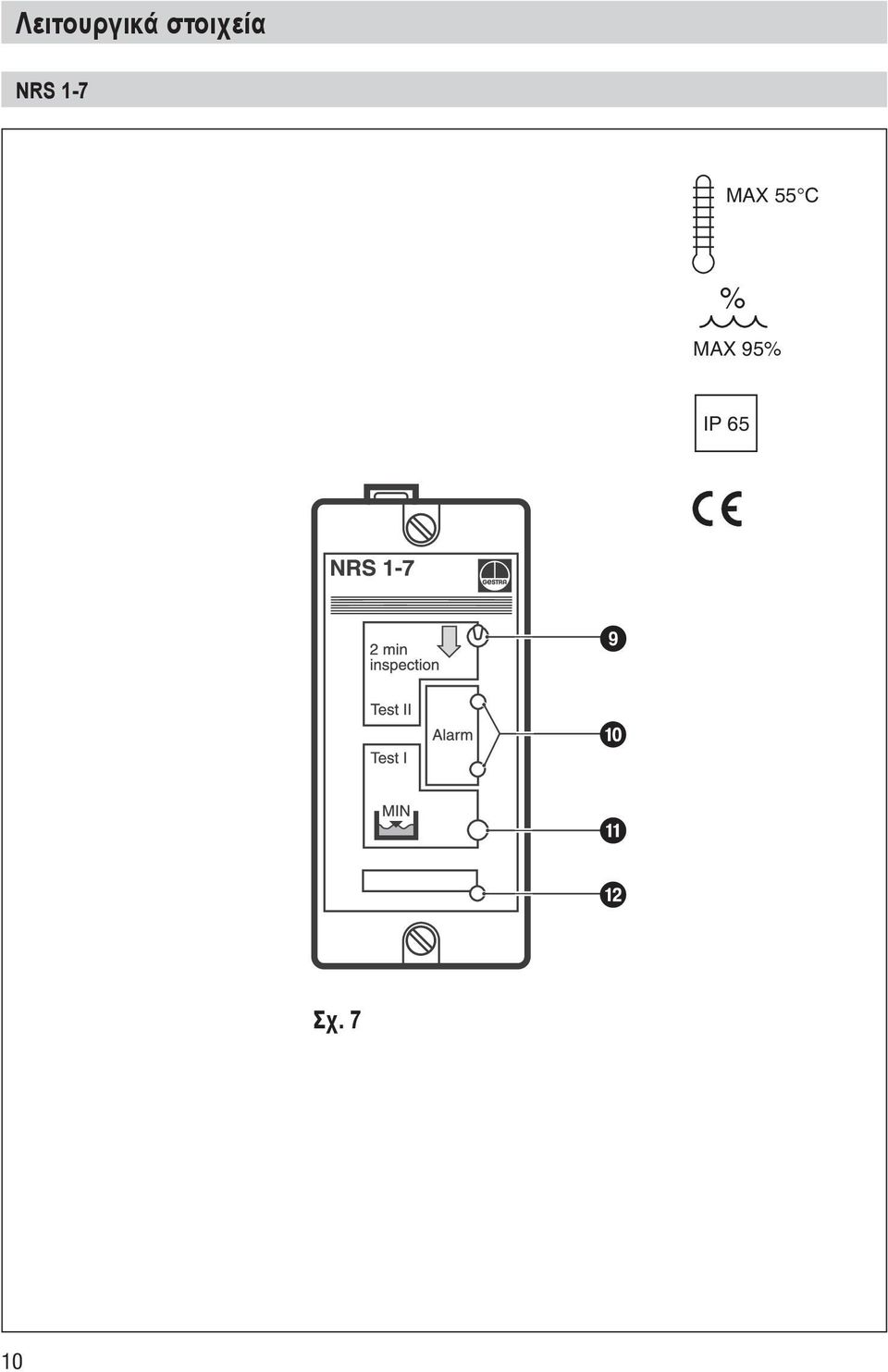

10 Λειτουργικά στοιχεία NRS 1 7 MAX 55 C % MAX 95% IP a b Σχ. 7 10

11 Σχέδιο / Λειτουργικά στοιχεία Εξηγήσεις 1 Βίδες καλύμματος 2 Βάση 3 Κάλυμμα 4 Κλιπ τοποθέτησης 5 Είσοδος καλωδίου (εύκαμπτη) 6 Είσοδος καλωδίου (περίβλημα) 7 Οπή d = 4,3 mm 8 Ράβδος στήριξης 35 x 15 mm κατά DIN EN Πλήκτρο TEST 2 / INSPECTION για εσωτερικό αυτοέλεγχο 0 Κόκκινη LED Συναγερμός χαμηλής στάθμης a Πλήκτρο TEST 1 για προσομοίωση συναγερμού χαμηλής στάθμης b Πράσινη λυχνία LED Power, υποδηλώνει τροφοδοσία. 11

12 Εγκατάσταση NRS 1 7 Σε ράβδο στήριξης (με κλιπ τοποθέτησης) 1. Αγκιστρώστε το διακόπτη στάθμης στη ράβδο στήριξης. 2. Χαλαρώστε τις βίδες 1 του καλύμματος και αποσυνδέστε το κάλυμμα 3 από τη βάση του Επιλέξτε την είσοδο καλωδίου 5 και αφαιρέστε την αντίστοιχη τάπα. Σε πίνακα τοποθέτησης 1. Χαλαρώστε τις βίδες 1 του καλύμματος και αποσυνδέστε το κάλυμμα 3 από τη βάση του Ξεβιδώστε το κλιπ τοποθέτησης Ανοίξτε την οπή 7 που είναι σημαδεμένη στη βάση σε d 4,3 mm. 4. Επιλέξτε την είσοδο καλωδίου 5 / 6 και αφαιρέστε την αντίστοιχη τάπα. 5. Στερεώστε τη βάση με δύο βίδες M4 στον πίνακα τοποθέτησης. Προσοχή n Για να παρέχετε επαρκής αερισμός, εξασφαλίστε ένα ελάχιστο διάκενο 20 mm μεταξύ παράπλευρων μονάδων. Εργαλεία n Κατσαβίδι (5,5/100) Εξηγήσεις c Βίδες καλύμματος d Βάση e Κάλυμμα f Κλιπ τοποθέτησης g Είσοδος καλωδίου (εύκαμπτη) h Είσοδος καλωδίου (περίβλημα) i Οπή d = 4,3 mm j Ράβδος στήριξης 35 x 15 mm κατά DIN EN

13 Εγκατάσταση συνέχεια Παραδείγματα εγκατάστασης Σχ. 8 7 Σχ. 9 13

14 Καλωδίωση NRS 1 7 Καλώδιο που απαιτείται για την καλωδίωση προς το ηλεκτρόδιο: μονωμένο καλώδιο τετραπλού πυρήνα, π. χ. I-Y (St)Y 2 x 2 x 0,8 ή LIYCY 4 x 0,5 2. Μέγ. μήκος καλωδίου 100 m με αγωγιμότητα από 10 µs/cm. Μέγ. μήκος καλωδίου 30 m με αγωγιμότητα από 0,5 µs/cm. Μέγ. μήκος καλωδίου 15 m με αγωγιμότητα από 0,5 µs/cm, όταν χρησιμοποιείται σε συνδυασμό με inverter URN 1 (24V d. c.). Πίνακας τάσεων Χρησιμοποιήστε αυτόν τον πίνακα τάσεων όταν ελέγχετε το ηλεκτρόδιο στάθμης για δυσλειτουργία ή βύθιση. Λάβετε υπόψη το διάγραμμα καλωδίωσης (δείτε ΣΧ. 10, Σχ. 11). U 1 2 U 1 U 2 10 V eff 0,5 µs/cm, C = 0,13 cm 1 2 V eff 10 µs/cm, C = 0,3 cm 1 Υποβρύχιο < U Εκτεθειμένο U Δυσλειτουργία (υποβρύχιο/συναγερμός) U 1 Προσοχή n Για την προστασία των ακροδεκτών διακοπής τοποθετήστε στο κύκλωμα μια ασφάλεια αργής τήξης 2,5 A ή σύμφωνα με τους κανονισμούς TRD (1,0 A για λειτουργία 72 ωρών). n Η θωράκιση δεν πρέπει να έχει καμία άλλη ηλεκτρική επαφή. 14 Εργαλεία Σημείωση n Η διαδικασία αυτοέλεγχου του NRS 1-7 μειώνεται σημαντικά U 2 κάθε 40 δευτ. ακόμη και μέχρι τα 0 volt. n Συνδέστε τη θωράκιση μόνο στον ακροδέκτη 8 του διακόπτη στάθμης. n Η ευαισθησία αναγράφεται στην πινακίδα ονομασίας. n Η ονοματική τάση αναγράφεται στην πινακίδα ονομασίας. n Όταν απενεργοποιείτε επαγωγικά φορτία, παράγονται αιχμές τάσης που μπορεί να εμποδίσουν τη λειτουργία των συστημάτων ελέγχου και μέτρησης. Στα επαγωγικά φορτία κατά συνέπεια πρέπει να παρέχονται συνδυασμοί καταστολέων τόξων RC του εμπορίου, π. χ. 0,1 μf / 100 Ω. n Κατσαβίδι, μέγεθος 2,5, απόλυτα μονωμένο κατά DIN VDE

15 Καλωδίωση συνέχεια Διάγραμμα καλωδίωσης L N U -1 U 1 2 U -2 Σχ. 10 L N U -1 U 1 2 U -2 Σχ. 11 Αυτό το διάγραμμα καλωδίωσης ισχύει μόνο για τη Γαλλία! 15

16 Θέση σε λειτουργία Έλεγχος καλωδίωσης Ελέγξτε ότι το NRS 1-7 και το αντίστοιχο ηλεκτρόδιο στάθμης είναι καλωδιωμένα σύμφωνα με το διάγραμμα καλωδίωσης, Σχ. 10, ΣΧ. 11. Εφαρμογή τάσης δικτύου Εφαρμόστε τάση δικτύου στο διακόπτη στάθμης NRS 1-7. Δοκιμή απόδοσης Περιοριστής χαμηλής στάθμης 1. Ελέγξτε το μήκος της ράβδου του ηλεκτροδίου (δείτε το εγχειρίδιο εγκατάστασης του ηλεκτροδίου στάθμης). 2. Όταν ενεργοποιείται η τάση δικτύου η πράσινη λυχνία LED b πρέπει να είναι μόνιμα αναμμένη, Σχ Ανοίξτε εντελώς τις βαλβίδες του κρυστάλλου με βαθμονόμηση στάθμης ύδατος στον ατμολέβητα. 4. Γεμίστε το λέβητα με νερό τροφοδοσίας (2 cm πάνω από την απαιτούμενη στάθμη). 5. Μειώστε τη στάθμη στο λέβητα μέχρι η στάθμη να πέσει κάτω από τη χαμηλή στάθμη. Μετά την πάροδο της καθυστέρησης απόκρισης οι δύο κόκκινες λυχνίες LED 0 στο διακόπτη στάθμης πρέπει να ανάψουν. Εάν εκκινηθεί η αυτόματη δοκιμή αυτοελέγχου κατά τη φάση αυτή, θα ενεργοποιηθεί ένας συναγερμός μόνο μετά το διπλάσιο της ονομαστικής περιόδου καθυστέρησης. 6. Ένα χαμηλής στάθμης μπορεί να προσομοιωθεί πιέζοντας το πλήκτρο TEST 1 a με βυθισμένο το άκρο του ηλεκτροδίου. Πιέστε το πλήκτρο μέχρι να παρέλθει η καθυστέρηση απόκρισης. Και οι δύο κόκκινες λυχνίες LED 0 πρέπει να ανάψουν. 7. Τα κυκλώματα ελέγχου του διακόπτη στάθμης μπορούν επίσης να ελεγχθούν. Λειτουργήστε το πλήκτρο Test 2 / Inspection 9 προς την κατεύθυνση του βέλους με βυθισμένο το άκρο του ηλεκτροδίου. Μετά από μέγιστα δύο λεπτά, οι δύο κόκκινες λυχνίες LED 0 πρέπει να σηματοδοτήσουν ένα συναγερμό χαμηλής στάθμης. Το πλήκτρο TEST 1 a δεν πρέπει να ενεργοποιηθεί κατά τη δοκιμή αυτή ούτε πρέπει η στάθμη να πέσει κάτω από το σημάδι χαμηλής στάθμης. Μετά τη δοκιμή επαναφέρετε το διακόπτη 9 στην αρχική του θέση. Μετά την καθυστέρηση απόκρισης οι δύο κόκκινες λυχνίες LED 0 πρέπει να σβήσουν. 16

17 Λειτουργία Περιοριστής χαμηλής στάθμης Εφαρμογή σε συνδυασμό με ηλεκτρόδιο στάθμης NRG σε λέβητες ατμού και ζεστού νερού (υπό πίεση) σύμφωνα με TRD 401, TRD 602, TRD 604, EN 12952, EN ή σύμφωνα με τους εθνικούς κανονισμούς, και σε συνδυασμό με ηλεκτρόδιο στάθμης NRG 16-11S, NRG 16-38S, NRG 16-39S για ατμολέβητες για ναυτικές εφαρμογές. Σημείωση n Για την επίλυση προβλημάτων ανατρέξτε στην ενότητα Λειτουργικές Δυσλειτουργίες στις σελίδες 17/18. Λειτουργικές Δυσλειτουργίες Λίστα εύρεσης προβλημάτων για την επίλυση προβλημάτων Βυθισμένο ηλεκτρόδιο συναγερμός χαμηλής στάθμης Πρόβλημα: Ο διακόπτης χαμηλής στάθμης υποδηλώνει συναγερμό χαμηλής στάθμης, προτού η στάθμη μέσα στο λέβητα πέσει κάτω από το σημάδι χαμηλής στάθμης. Λύση: Ελέγξτε το μήκος του άκρου του ηλεκτροδίου. Μετρήστε την αγωγιμότητα του νερού χρήσης ή του νερού του λέβητα και συγκρίνετε τις τιμές που λαμβάνετε με τις ενδείξεις στην πινακίδα ονομασίας. Ελέγξτε τη σωστή καλωδίωση του διακόπτη στάθμης και του ηλεκτροδίου σύμφωνα με το διάγραμμα καλωδίωσης, Σχ. 10, Σχ. 11. Πρόβλημα: Αφού ανυψωθεί η στάθμη του νερού πάνω από το σημάδι χαμηλής στάθμης, οι δύο κόκκινες λυχνίες LED 0 δε σβήνουν ή το κάνουν μετά από σημαντικό χρονικό διάστημα. Λύση: Ελέγξτε εάν έχει παρασχεθεί οπή αερισμού στο σωλήνα προστασίας. Εάν το ηλεκτρόδιο είναι εξοπλισμένο με δοχείο μέτρησης εκτός του λέβητα, ελέγξτε τη θέση των βαλβίδων απομόνωσης. Πρόβλημα: Μία ή και οι δύο κόκκινες LED 0 ανάβουν χωρίς η στάθμη να έχει πέσει κάτω από το σημάδι χαμηλής στάθμης. Λύση: Αυτό σημαίνει ηλεκτρονική δυσλειτουργία εντός του διακόπτη στάθμης δηλ., ενός ή δύο καναλιών. Αντικαταστήστε το διακόπτη στάθμης. Επιτεύχθηκε χαμηλή στάθμη καμία λειτουργία Πρόβλημα: Η στάθμη του νερού πέφτει κάτω από το σημάδι χαμηλής στάθμης αλλά καμία από τις δύο κόκκινες λυχνίες LED 0 δεν ανάβει. Λύση: Ελέγξτε εάν έχει παρασχεθεί οπή αερισμού στο σωλήνα προστασίας. Εάν το ηλεκτρόδιο είναι εξοπλισμένο με δοχείο μέτρησης εκτός του λέβητα, ελέγξτε τη θέση των βαλβίδων απομόνωσης. 17

18 Λειτουργικές δυσλειτουργίες συνέχεια Λίστα εύρεσης προβλημάτων για την επίλυση προβλημάτων συνέχεια Πρόβλημα: Η δοκιμή με το διακόπτη TEST 2 / INSPECTION 9 δεν ήταν επιτυχής, δηλ. μόνο μια κόκκινη λυχνία LED 0 ή καμία από τις δύο δεν άναψε το αργότερο δύο λεπτά μετά την έναρξη της δοκιμής. Λύση: Αντικαταστήστε το διακόπτη στάθμης. Εάν παρουσιαστεί κάποιο πρόβλημα το οποίο δεν αναγράφεται παραπάνω, παρακαλούμε επικοινωνήστε με τις Τεχνικές Υπηρεσίες μας ή τον αντιπρόσωπό μας στη χώρα σας. Αποσύνδεση Κίνδυνος Η σειρά ακροδεκτών του NRS 1-7 είναι υπό ηλεκτρική τάση κατά τη λειτουργία. Αυτό παρουσιάζει τον κίνδυνο της ηλεκτροπληξίας! Διακόψτε την τροφοδοσία πριν τοποθετήσετε ή αφαιρέσετε το κάλυμμα περιβλήματος και τις σειρές ακροδεκτών του εξοπλισμού. Απόρριψη Αφαιρέστε το διακόπτη στάθμης και διαχωρίστε τα υλικά προς απόρριψη σύμφωνα με τις προδιαγραφές τους. Ηλεκτρονικά εξαρτήματα (πλακέτες) πρέπει να απορρίπτονται ξεχωριστά. Για την απόρριψη του διακόπτη στάθμης τηρείτε τη σχετική νομοθεσία που αφορά τη διάθεση απορριμμάτων. 18

19 Παράρτημα Σημείωση στη Δήλωση Συμμόρφωσης / Δήλωση του Κατασκευαστή Για πληροφορίες σχετικά με τη συμμόρφωση του εξοπλισμού μας σύμφωνα με τις Ευρωπαϊκές Οδηγίες ανατρέξτε στη Δήλωση Συμμόρφωσης ή τη Δήλωση του Κατασκευαστή. Η ισχύουσα Δήλωση Συμμόρφωσης και Δήλωση Κατασκευαστή είναι διαθέσιμες στο Internet στη διεύθυνση ή εναλλακτικά από εμάς κατόπιν αίτησής σας. 19
