σχέδια κυκλωµάτων Οδηγός χρήσης προγράµµατος Version 7 release2

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "σχέδια κυκλωµάτων Οδηγός χρήσης προγράµµατος Version 7 release2"

Transcript

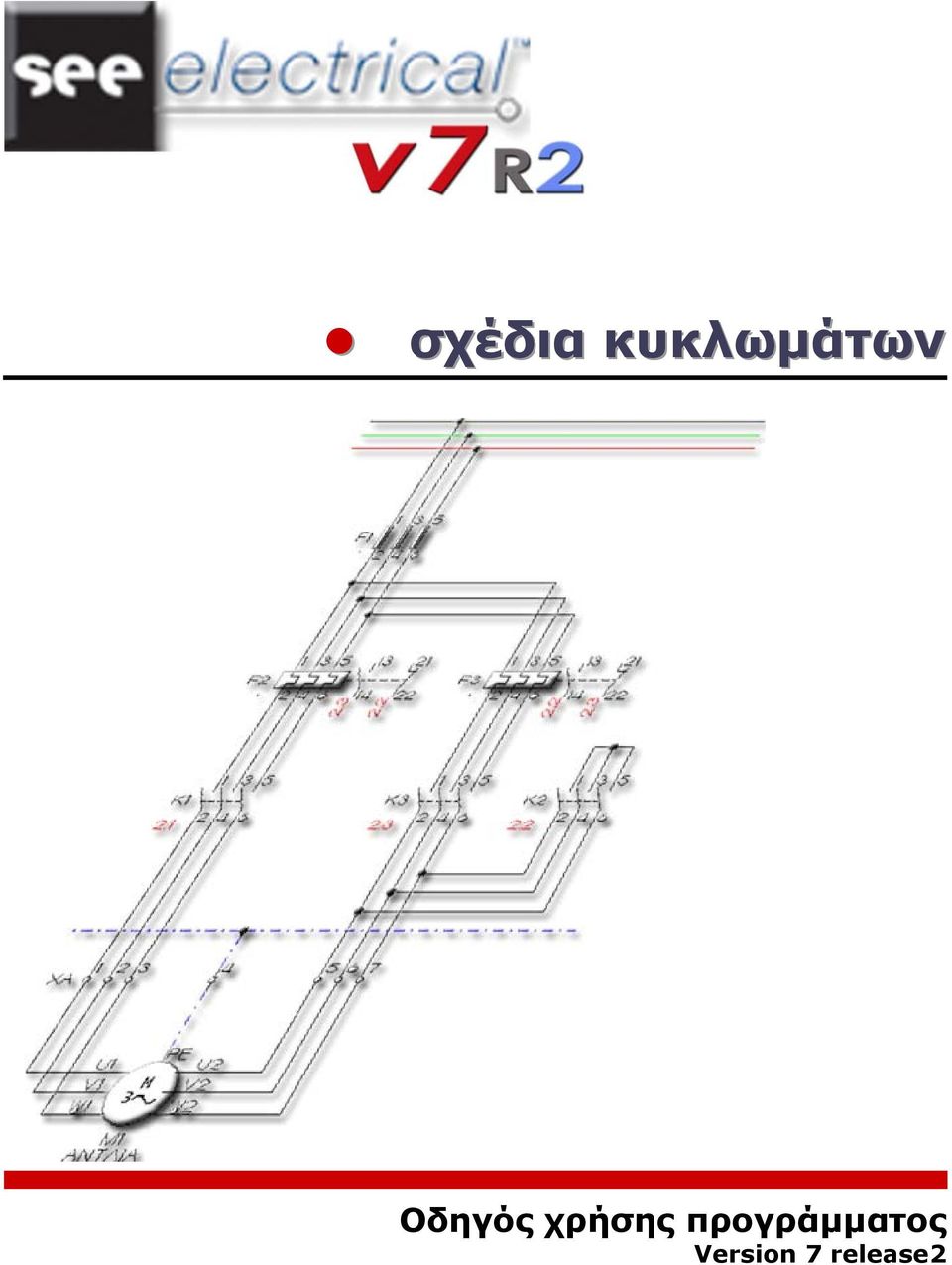

1 σχέδια κυκλωµάτων Οδηγός χρήσης προγράµµατος Version 7 release2

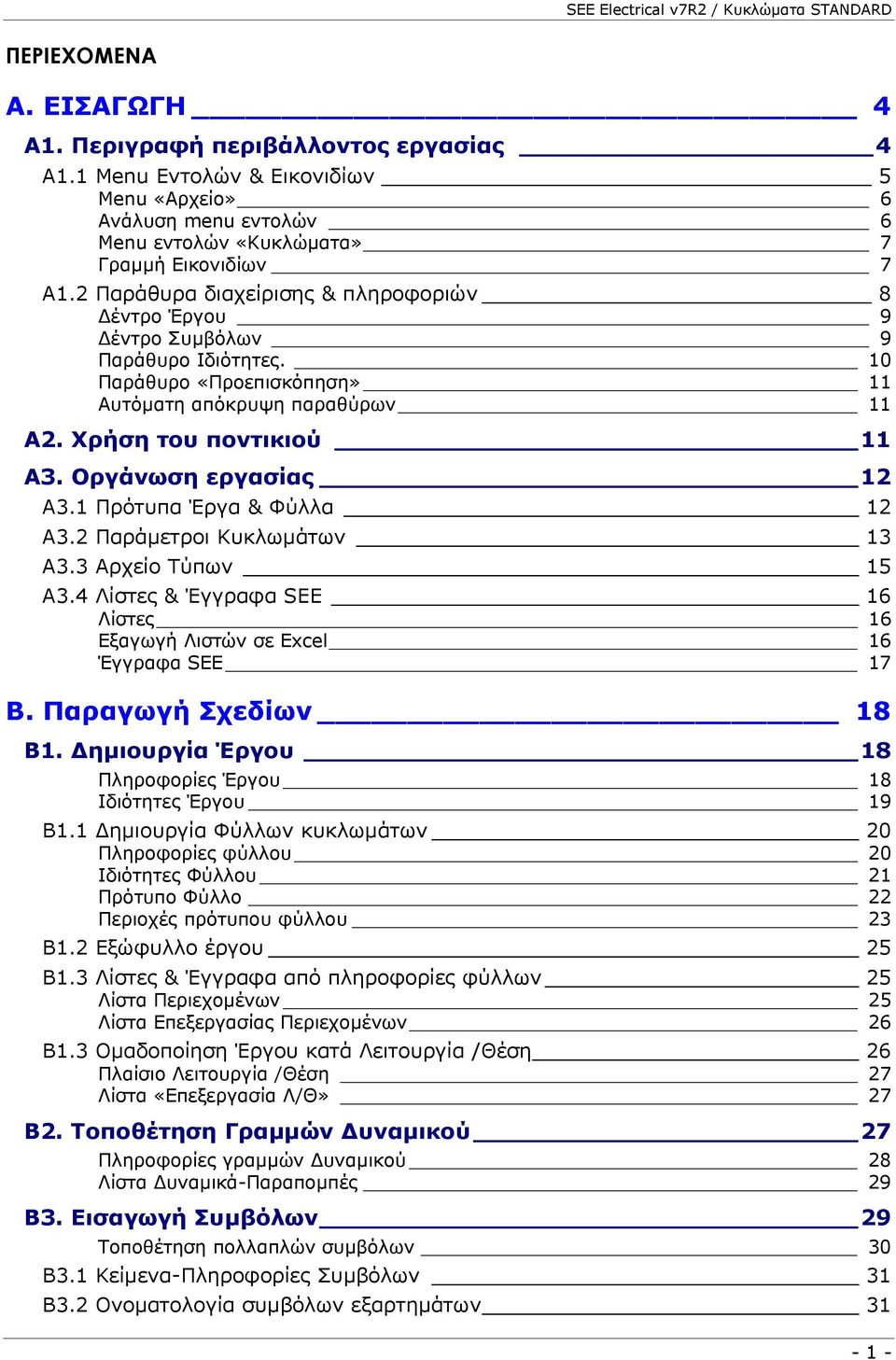

2 SEE Electrical v7r2 / Κυκλώµατα STANDARD ΠΕΡΙΕΧΟΜΕΝΑ A. ΕΙΣΑΓΩΓΗ 4 Α1. Περιγραφή περιβάλλοντος εργασίας 4 Α1.1 Menu Εντολών & Εικονιδίων 5 Menu «Αρχείο» 6 Ανάλυση menu εντολών 6 Menu εντολών «Κυκλώµατα» 7 Γραµµή Εικονιδίων 7 Α1.2 Παράθυρα διαχείρισης & πληροφοριών 8 έντρο Έργου 9 έντρο Συµβόλων 9 Παράθυρο Ιδιότητες. 10 Παράθυρο «Προεπισκόπηση» 11 Αυτόµατη απόκρυψη παραθύρων 11 A2. Χρήση του ποντικιού 11 A3. Οργάνωση εργασίας 12 A3.1 Πρότυπα Έργα & Φύλλα 12 A3.2 Παράµετροι Κυκλωµάτων 13 Α3.3 Αρχείο Τύπων 15 Α3.4 Λίστες & Έγγραφα SEE 16 Λίστες 16 Εξαγωγή Λιστών σε Excel 16 Έγγραφα SEE 17 B. Παραγωγή Σχεδίων 18 B1. ηµιουργία Έργου 18 Πληροφορίες Έργου 18 Ιδιότητες Έργου 19 B1.1 ηµιουργία Φύλλων κυκλωµάτων 20 Πληροφορίες φύλλου 20 Ιδιότητες Φύλλου 21 Πρότυπο Φύλλο 22 Περιοχές πρότυπου φύλλου 23 B1.2 Εξώφυλλο έργου 25 B1.3 Λίστες & Έγγραφα από πληροφορίες φύλλων 25 Λίστα Περιεχοµένων 25 Λίστα Επεξεργασίας Περιεχοµένων 26 B1.3 Οµαδοποίηση Έργου κατά Λειτουργία /Θέση 26 Πλαίσιο Λειτουργία /Θέση 27 Λίστα «Επεξεργασία Λ/Θ» 27 Β2. Τοποθέτηση Γραµµών υναµικού 27 Πληροφορίες γραµµών υναµικού 28 Λίστα υναµικά-παραποµπές 29 Β3. Εισαγωγή Συµβόλων 29 Τοποθέτηση πολλαπλών συµβόλων 30 Β3.1 Κείµενα-Πληροφορίες Συµβόλων 31 Β3.2 Ονοµατολογία συµβόλων εξαρτηµάτων

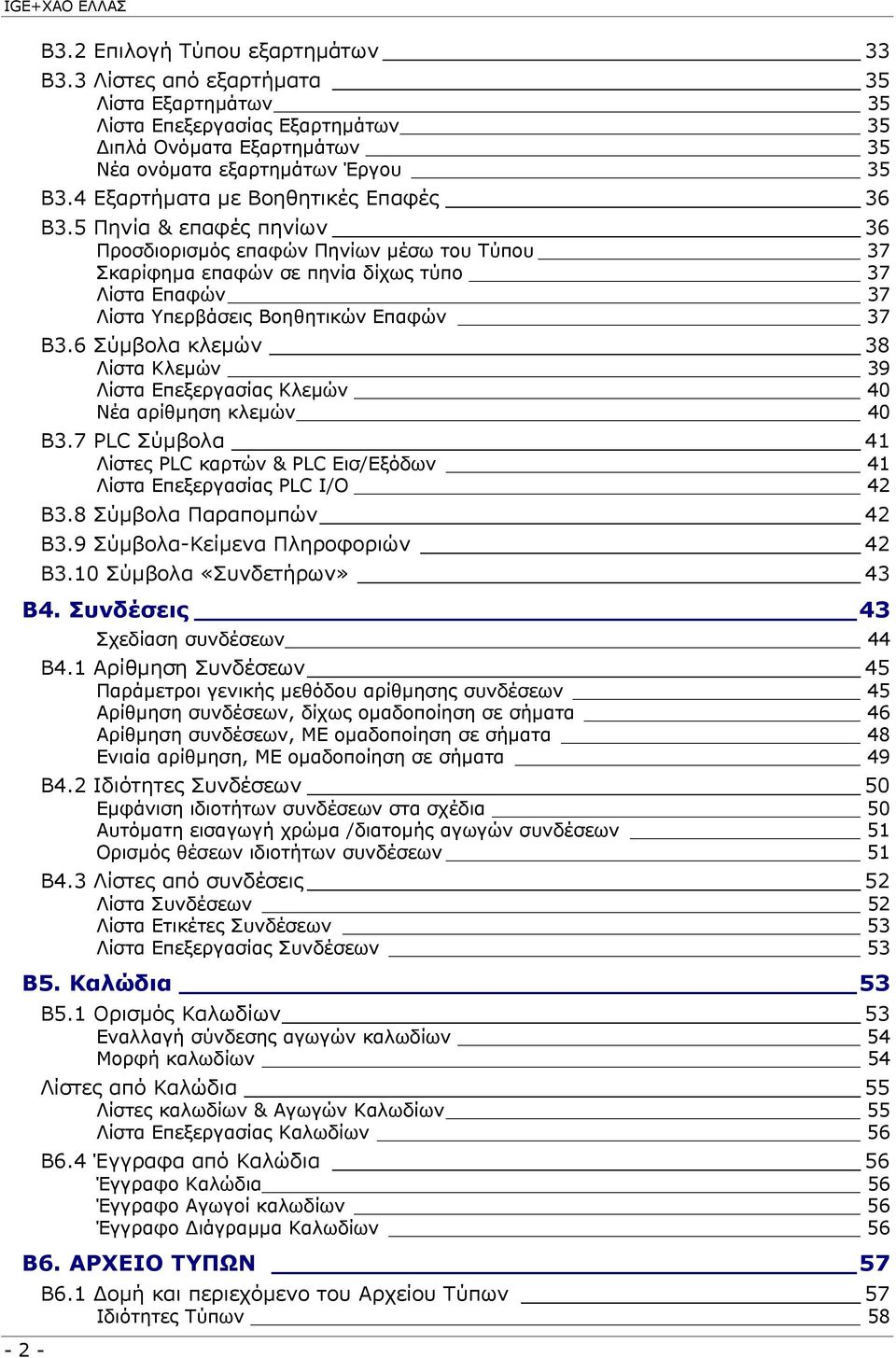

3 IGE+XAO ΕΛΛΑΣ Β3.2 Επιλογή Τύπου εξαρτηµάτων 33 Β3.3 Λίστες από εξαρτήµατα 35 Λίστα Εξαρτηµάτων 35 Λίστα Επεξεργασίας Εξαρτηµάτων 35 ιπλά Ονόµατα Εξαρτηµάτων 35 Νέα ονόµατα εξαρτηµάτων Έργου 35 Β3.4 Εξαρτήµατα µε Βοηθητικές Επαφές 36 Β3.5 Πηνία & επαφές πηνίων 36 Προσδιορισµός επαφών Πηνίων µέσω του Τύπου 37 Σκαρίφηµα επαφών σε πηνία δίχως τύπο 37 Λίστα Επαφών 37 Λίστα Υπερβάσεις Βοηθητικών Επαφών 37 Β3.6 Σύµβολα κλεµών 38 Λίστα Κλεµών 39 Λίστα Επεξεργασίας Κλεµών 40 Νέα αρίθµηση κλεµών 40 Β3.7 PLC Σύµβολα 41 Λίστες PLC καρτών & PLC Εισ/Εξόδων 41 Λίστα Επεξεργασίας PLC I/O 42 Β3.8 Σύµβολα Παραποµπών 42 Β3.9 Σύµβολα-Κείµενα Πληροφοριών 42 Β3.10 Σύµβολα «Συνδετήρων» 43 Β4. Συνδέσεις 43 Σχεδίαση συνδέσεων 44 Β4.1 Αρίθµηση Συνδέσεων 45 Παράµετροι γενικής µεθόδου αρίθµησης συνδέσεων 45 Αρίθµηση συνδέσεων, δίχως οµαδοποίηση σε σήµατα 46 Αρίθµηση συνδέσεων, ΜΕ οµαδοποίηση σε σήµατα 48 Ενιαία αρίθµηση, ΜΕ οµαδοποίηση σε σήµατα 49 B4.2 Ιδιότητες Συνδέσεων 50 Εµφάνιση ιδιοτήτων συνδέσεων στα σχέδια 50 Αυτόµατη εισαγωγή χρώµα /διατοµής αγωγών συνδέσεων 51 Ορισµός θέσεων ιδιοτήτων συνδέσεων 51 B4.3 Λίστες από συνδέσεις 52 Λίστα Συνδέσεων 52 Λίστα Ετικέτες Συνδέσεων 53 Λίστα Επεξεργασίας Συνδέσεων 53 Β5. Καλώδια 53 Β5.1 Ορισµός Καλωδίων 53 Εναλλαγή σύνδεσης αγωγών καλωδίων 54 Μορφή καλωδίων 54 Λίστες από Καλώδια 55 Λίστες καλωδίων & Αγωγών Καλωδίων 55 Λίστα Επεξεργασίας Καλωδίων 56 Β6.4 Έγγραφα από Καλώδια 56 Έγγραφο Καλώδια 56 Έγγραφο Αγωγοί καλωδίων 56 Έγγραφο ιάγραµµα Καλωδίων 56 Β6. ΑΡΧΕΙΟ ΤΥΠΩΝ Β6.1 οµή και περιεχόµενο του Αρχείου Τύπων 57 Ιδιότητες Τύπων 58

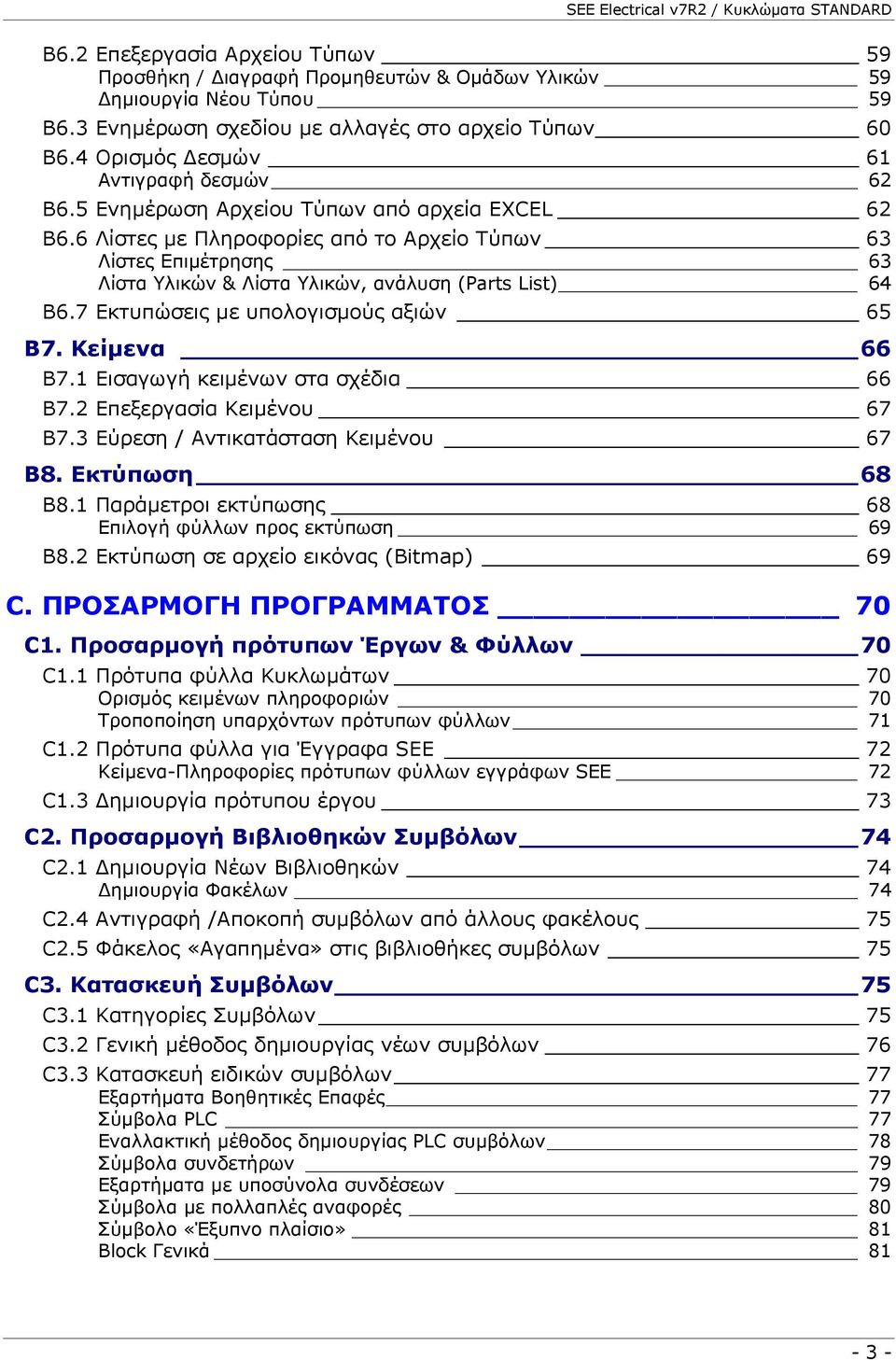

4 SEE Electrical v7r2 / Κυκλώµατα STANDARD Β6.2 Επεξεργασία Αρχείου Τύπων 59 Προσθήκη / ιαγραφή Προµηθευτών & Οµάδων Υλικών 59 ηµιουργία Νέου Τύπου 59 Β6.3 Ενηµέρωση σχεδίου µε αλλαγές στο αρχείο Τύπων 60 Β6.4 Ορισµός εσµών 61 Αντιγραφή δεσµών 62 Β6.5 Ενηµέρωση Αρχείου Τύπων από αρχεία EXCEL 62 Β6.6 Λίστες µε Πληροφορίες από το Αρχείο Τύπων 63 Λίστες Επιµέτρησης 63 Λίστα Υλικών & Λίστα Υλικών, ανάλυση (Parts List) 64 Β6.7 Εκτυπώσεις µε υπολογισµούς αξιών 65 B7. Κείµενα 66 B7.1 Εισαγωγή κειµένων στα σχέδια 66 B7.2 Επεξεργασία Κειµένου 67 B7.3 Εύρεση / Αντικατάσταση Κειµένου 67 B8. Εκτύπωση 68 B8.1 Παράµετροι εκτύπωσης 68 Επιλογή φύλλων προς εκτύπωση 69 B8.2 Εκτύπωση σε αρχείο εικόνας (Bitmap) 69 C. ΠΡΟΣΑΡΜΟΓΗ ΠΡΟΓΡΑΜΜΑΤΟΣ 70 C1. Προσαρµογή πρότυπων Έργων & Φύλλων 70 C1.1 Πρότυπα φύλλα Κυκλωµάτων 70 Ορισµός κειµένων πληροφοριών 70 Τροποποίηση υπαρχόντων πρότυπων φύλλων 71 C1.2 Πρότυπα φύλλα για Έγγραφα SEE 72 Κείµενα-Πληροφορίες πρότυπων φύλλων εγγράφων SEE 72 C1.3 ηµιουργία πρότυπου έργου 73 C2. Προσαρµογή Βιβλιοθηκών Συµβόλων 74 C2.1 ηµιουργία Νέων Βιβλιοθηκών 74 ηµιουργία Φακέλων 74 C2.4 Αντιγραφή /Αποκοπή συµβόλων από άλλους φακέλους 75 C2.5 Φάκελος «Αγαπηµένα» στις βιβλιοθήκες συµβόλων 75 C3. Κατασκευή Συµβόλων 75 C3.1 Κατηγορίες Συµβόλων 75 C3.2 Γενική µέθοδος δηµιουργίας νέων συµβόλων 76 C3.3 Κατασκευή ειδικών συµβόλων 77 Εξαρτήµατα Βοηθητικές Επαφές 77 Σύµβολα PLC 77 Εναλλακτική µέθοδος δηµιουργίας PLC συµβόλων 78 Σύµβολα συνδετήρων 79 Εξαρτήµατα µε υποσύνολα συνδέσεων 79 Σύµβολα µε πολλαπλές αναφορές 80 Σύµβολο «Έξυπνο πλαίσιο» 81 Block Γενικά

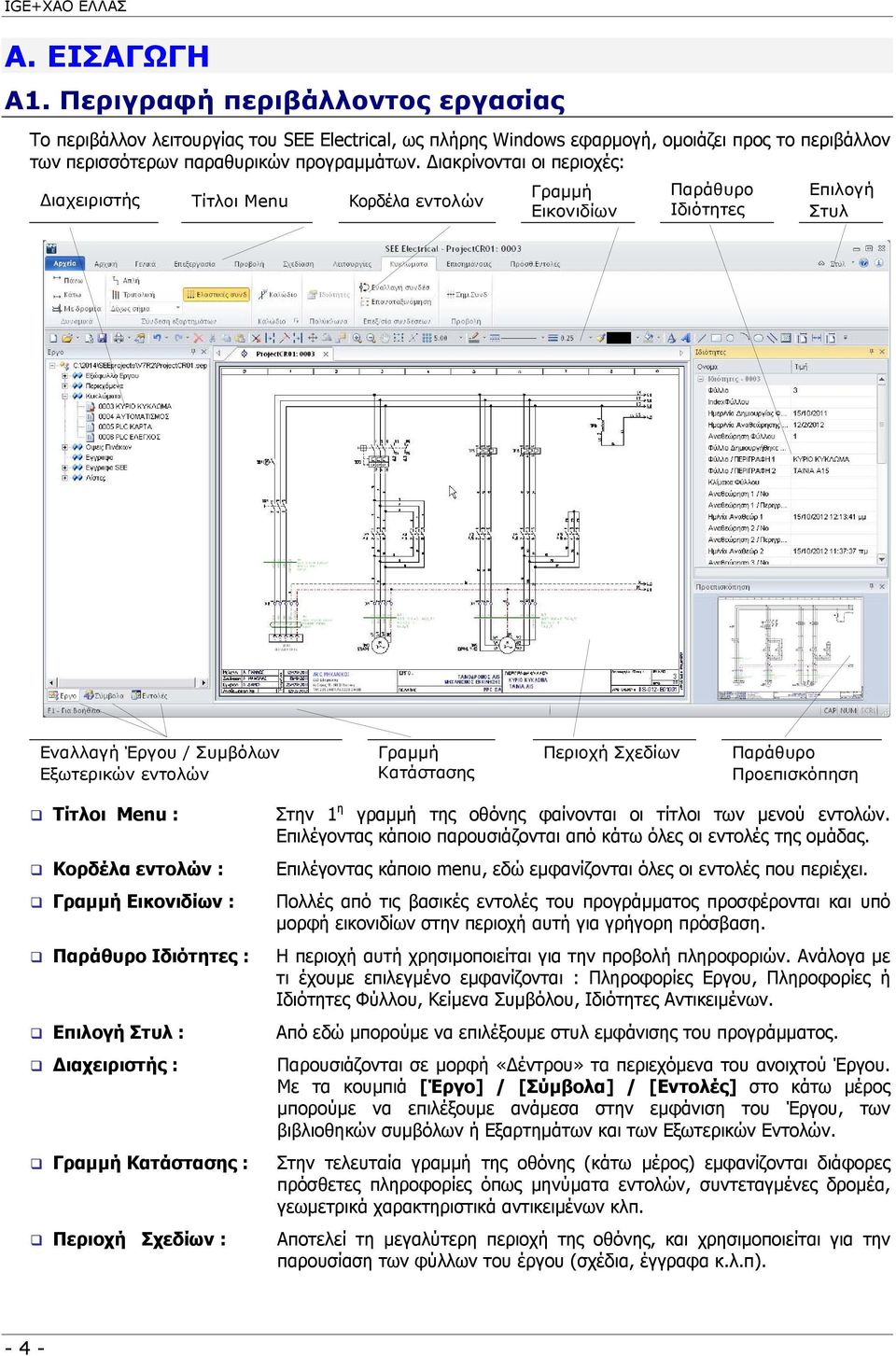

5 IGE+XAO ΕΛΛΑΣ A. ΕΙΣΑΓΩΓΗ Α1. Περιγραφή περιβάλλοντος εργασίας Το περιβάλλον λειτουργίας του SEE Electrical, ως πλήρης Windows εφαρµογή, οµοιάζει προς το περιβάλλον των περισσότερων παραθυρικών προγραµµάτων. ιακρίνονται οι περιοχές: ιαχειριστής Τίτλοι Menu Κορδέλα εντολών Γραµµή Εικονιδίων Παράθυρο Ιδιότητες Επιλογή Στυλ Εναλλαγή Έργου / Συµβόλων Εξωτερικών εντολών Γραµµή Κατάστασης Περιοχή Σχεδίων Παράθυρο Προεπισκόπηση Τίτλοι Menu : Στην 1 η γραµµή της οθόνης φαίνονται οι τίτλοι των µενού εντολών. Επιλέγοντας κάποιο παρουσιάζονται από κάτω όλες οι εντολές της οµάδας. Κορδέλα εντολών : Γραµµή Εικονιδίων : Επιλέγοντας κάποιο menu, εδώ εµφανίζονται όλες οι εντολές που περιέχει. Πολλές από τις βασικές εντολές του προγράµµατος προσφέρονται και υπό µορφή εικονιδίων στην περιοχή αυτή για γρήγορη πρόσβαση. Παράθυρο Ιδιότητες : Η περιοχή αυτή χρησιµοποιείται για την προβολή πληροφοριών. Ανάλογα µε τι έχουµε επιλεγµένο εµφανίζονται : Πληροφορίες Εργου, Πληροφορίες ή Ιδιότητες Φύλλου, Κείµενα Συµβόλου, Ιδιότητες Αντικειµένων. Επιλογή Στυλ : ιαχειριστής : Γραµµή Κατάστασης : Περιοχή Σχεδίων : Από εδώ µπορούµε να επιλέξουµε στυλ εµφάνισης του προγράµµατος. Παρουσιάζονται σε µορφή «έντρου» τα περιεχόµενα του ανοιχτού Έργου. Με τα κουµπιά [Έργο] / [Σύµβολα] / [Εντολές] στο κάτω µέρος µπορούµε να επιλέξουµε ανάµεσα στην εµφάνιση του Έργου, των βιβλιοθηκών συµβόλων ή Εξαρτηµάτων και των Εξωτερικών Εντολών. Στην τελευταία γραµµή της οθόνης (κάτω µέρος) εµφανίζονται διάφορες πρόσθετες πληροφορίες όπως µηνύµατα εντολών, συντεταγµένες δροµέα, γεωµετρικά χαρακτηριστικά αντικειµένων κλπ. Αποτελεί τη µεγαλύτερη περιοχή της οθόνης, και χρησιµοποιείται για την παρουσίαση των φύλλων του έργου (σχέδια, έγγραφα κ.λ.π)

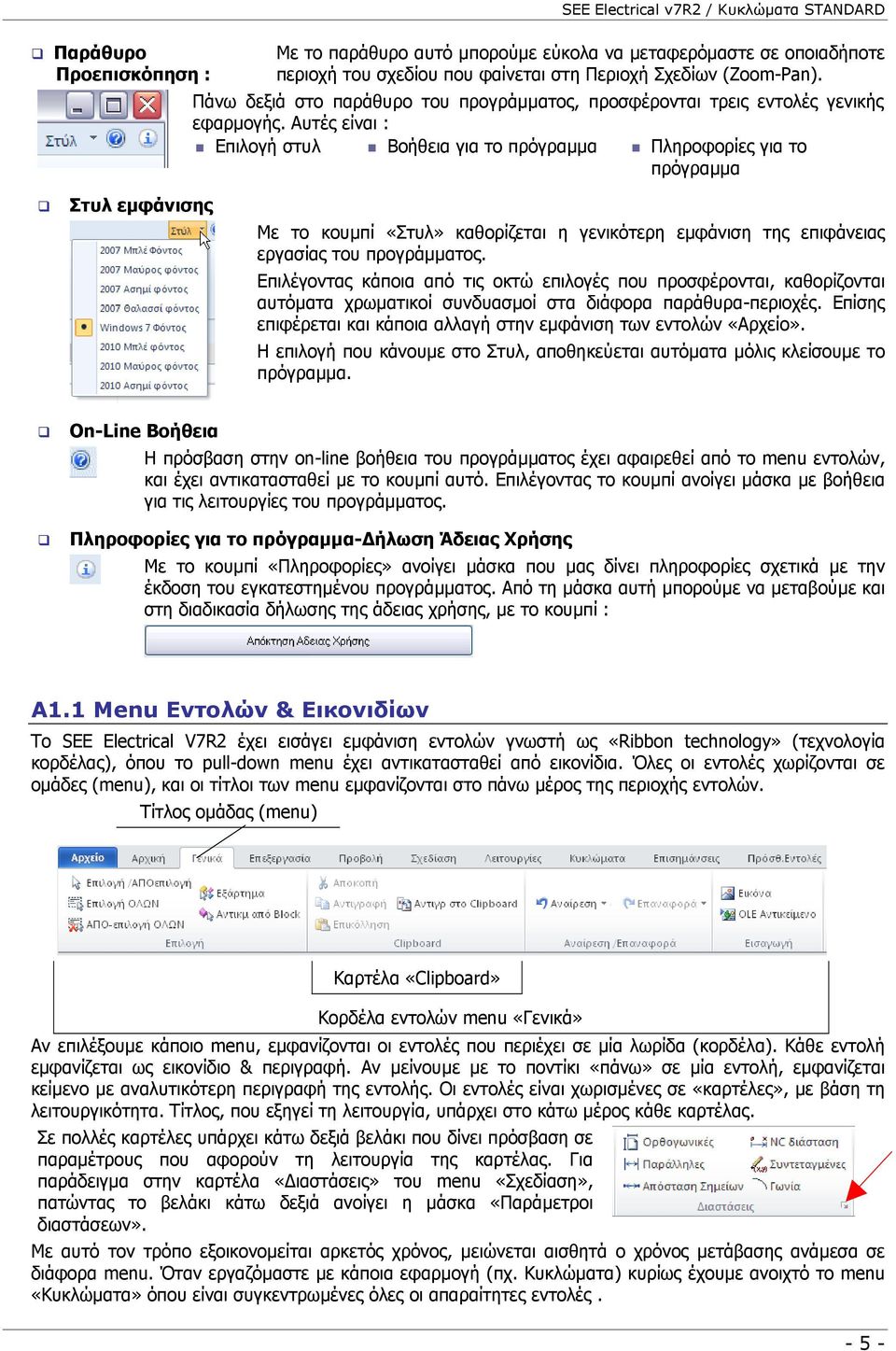

6 Παράθυρο Προεπισκόπηση : SEE Electrical v7r2 / Κυκλώµατα STANDARD Με το παράθυρο αυτό µπορούµε εύκολα να µεταφερόµαστε σε οποιαδήποτε περιοχή του σχεδίου που φαίνεται στη Περιοχή Σχεδίων (Zoom-Pan). Πάνω δεξιά στο παράθυρο του προγράµµατος, προσφέρονται τρεις εντολές γενικής εφαρµογής. Αυτές είναι : Επιλογή στυλ Βοήθεια για το πρόγραµµα Πληροφορίες για το πρόγραµµα Στυλ εµφάνισης Με το κουµπί «Στυλ» καθορίζεται η γενικότερη εµφάνιση της επιφάνειας εργασίας του προγράµµατος. Επιλέγοντας κάποια από τις οκτώ επιλογές που προσφέρονται, καθορίζονται αυτόµατα χρωµατικοί συνδυασµοί στα διάφορα παράθυρα-περιοχές. Επίσης επιφέρεται και κάποια αλλαγή στην εµφάνιση των εντολών «Αρχείο». Η επιλογή που κάνουµε στο Στυλ, αποθηκεύεται αυτόµατα µόλις κλείσουµε το πρόγραµµα. On-Line Βοήθεια Η πρόσβαση στην on-line βοήθεια του προγράµµατος έχει αφαιρεθεί από το menu εντολών, και έχει αντικατασταθεί µε το κουµπί αυτό. Επιλέγοντας το κουµπί ανοίγει µάσκα µε βοήθεια για τις λειτουργίες του προγράµµατος. Πληροφορίες για το πρόγραµµα- ήλωση Άδειας Χρήσης Με το κουµπί «Πληροφορίες» ανοίγει µάσκα που µας δίνει πληροφορίες σχετικά µε την έκδοση του εγκατεστηµένου προγράµµατος. Από τη µάσκα αυτή µπορούµε να µεταβούµε και στη διαδικασία δήλωσης της άδειας χρήσης, µε το κουµπί : Α1.1 Menu Εντολών & Εικονιδίων Το SEE Electrical V7R2 έχει εισάγει εµφάνιση εντολών γνωστή ως «Ribbon technology» (τεχνολογία κορδέλας), όπου το pull-down menu έχει αντικατασταθεί από εικονίδια. Όλες οι εντολές χωρίζονται σε οµάδες (menu), και οι τίτλοι των menu εµφανίζονται στο πάνω µέρος της περιοχής εντολών. Τίτλος οµάδας (menu) Καρτέλα «Clipboard» Κορδέλα εντολών menu «Γενικά» Αν επιλέξουµε κάποιο menu, εµφανίζονται οι εντολές που περιέχει σε µία λωρίδα (κορδέλα). Κάθε εντολή εµφανίζεται ως εικονίδιο & περιγραφή. Αν µείνουµε µε το ποντίκι «πάνω» σε µία εντολή, εµφανίζεται κείµενο µε αναλυτικότερη περιγραφή της εντολής. Οι εντολές είναι χωρισµένες σε «καρτέλες», µε βάση τη λειτουργικότητα. Τίτλος, που εξηγεί τη λειτουργία, υπάρχει στο κάτω µέρος κάθε καρτέλας. Σε πολλές καρτέλες υπάρχει κάτω δεξιά βελάκι που δίνει πρόσβαση σε παραµέτρους που αφορούν τη λειτουργία της καρτέλας. Για παράδειγµα στην καρτέλα «ιαστάσεις» του menu «Σχεδίαση», πατώντας το βελάκι κάτω δεξιά ανοίγει η µάσκα «Παράµετροι διαστάσεων». Με αυτό τον τρόπο εξοικονοµείται αρκετός χρόνος, µειώνεται αισθητά ο χρόνος µετάβασης ανάµεσα σε διάφορα menu. Όταν εργαζόµαστε µε κάποια εφαρµογή (πχ. Κυκλώµατα) κυρίως έχουµε ανοιχτό το menu «Κυκλώµατα» όπου είναι συγκεντρωµένες όλες οι απαραίτητες εντολές

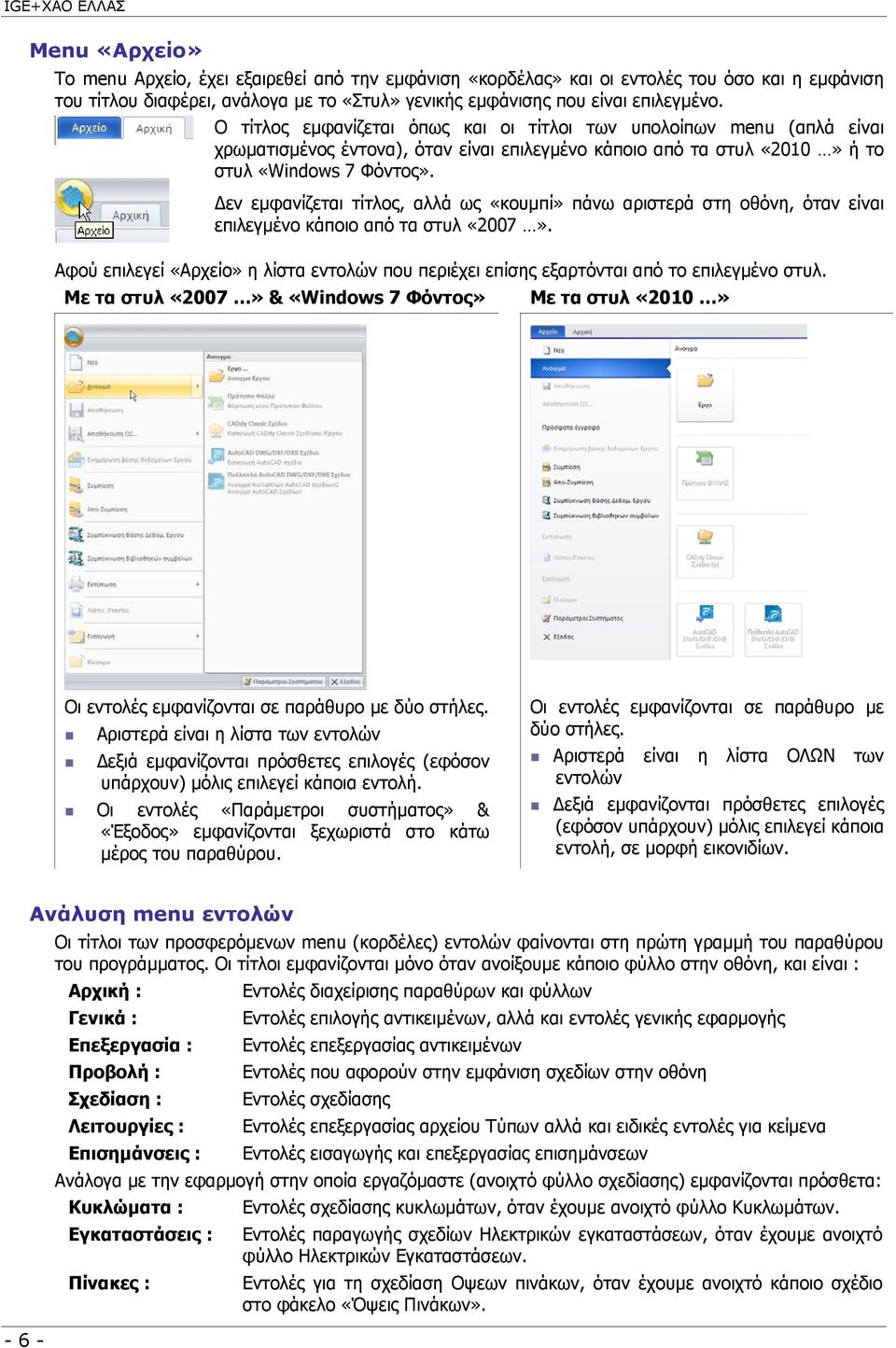

7 IGE+XAO ΕΛΛΑΣ Menu «Αρχείο» Το menu Αρχείο, έχει εξαιρεθεί από την εµφάνιση «κορδέλας» και οι εντολές του όσο και η εµφάνιση του τίτλου διαφέρει, ανάλογα µε το «Στυλ» γενικής εµφάνισης που είναι επιλεγµένο. Ο τίτλος εµφανίζεται όπως και οι τίτλοι των υπολοίπων menu (απλά είναι χρωµατισµένος έντονα), όταν είναι επιλεγµένο κάποιο από τα στυλ «2010» ή το στυλ «Windows 7 Φόντος». εν εµφανίζεται τίτλος, αλλά ως «κουµπί» πάνω αριστερά στη οθόνη, όταν είναι επιλεγµένο κάποιο από τα στυλ «2007». Αφού επιλεγεί «Αρχείο» η λίστα εντολών που περιέχει επίσης εξαρτόνται από το επιλεγµένο στυλ. Με τα στυλ «2007» & «Windows 7 Φόντος» Με τα στυλ «2010» Οι εντολές εµφανίζονται σε παράθυρο µε δύο στήλες. Αριστερά είναι η λίστα των εντολών εξιά εµφανίζονται πρόσθετες επιλογές (εφόσον υπάρχουν) µόλις επιλεγεί κάποια εντολή. Οι εντολές «Παράµετροι συστήµατος» & «Έξοδος» εµφανίζονται ξεχωριστά στο κάτω µέρος του παραθύρου. Οι εντολές εµφανίζονται σε παράθυρο µε δύο στήλες. Αριστερά είναι η λίστα ΟΛΩΝ των εντολών εξιά εµφανίζονται πρόσθετες επιλογές (εφόσον υπάρχουν) µόλις επιλεγεί κάποια εντολή, σε µορφή εικονιδίων Ανάλυση menu εντολών Οι τίτλοι των προσφερόµενων menu (κορδέλες) εντολών φαίνονται στη πρώτη γραµµή του παραθύρου του προγράµµατος. Οι τίτλοι εµφανίζονται µόνο όταν ανοίξουµε κάποιο φύλλο στην οθόνη, και είναι : Αρχική : Γενικά : Επεξεργασία : Προβολή : Σχεδίαση : Λειτουργίες : Επισηµάνσεις : Εντολές διαχείρισης παραθύρων και φύλλων Εντολές επιλογής αντικειµένων, αλλά και εντολές γενικής εφαρµογής Εντολές επεξεργασίας αντικειµένων Εντολές που αφορούν στην εµφάνιση σχεδίων στην οθόνη Εντολές σχεδίασης Εντολές επεξεργασίας αρχείου Τύπων αλλά και ειδικές εντολές για κείµενα Εντολές εισαγωγής και επεξεργασίας επισηµάνσεων Ανάλογα µε την εφαρµογή στην οποία εργαζόµαστε (ανοιχτό φύλλο σχεδίασης) εµφανίζονται πρόσθετα: Κυκλώµατα : Εγκαταστάσεις : Πίνακες : Εντολές σχεδίασης κυκλωµάτων, όταν έχουµε ανοιχτό φύλλο Κυκλωµάτων. Εντολές παραγωγής σχεδίων Ηλεκτρικών εγκαταστάσεων, όταν έχουµε ανοιχτό φύλλο Ηλεκτρικών Εγκαταστάσεων. Εντολές για τη σχεδίαση Οψεων πινάκων, όταν έχουµε ανοιχτό κάποιο σχέδιο στο φάκελο «Όψεις Πινάκων».

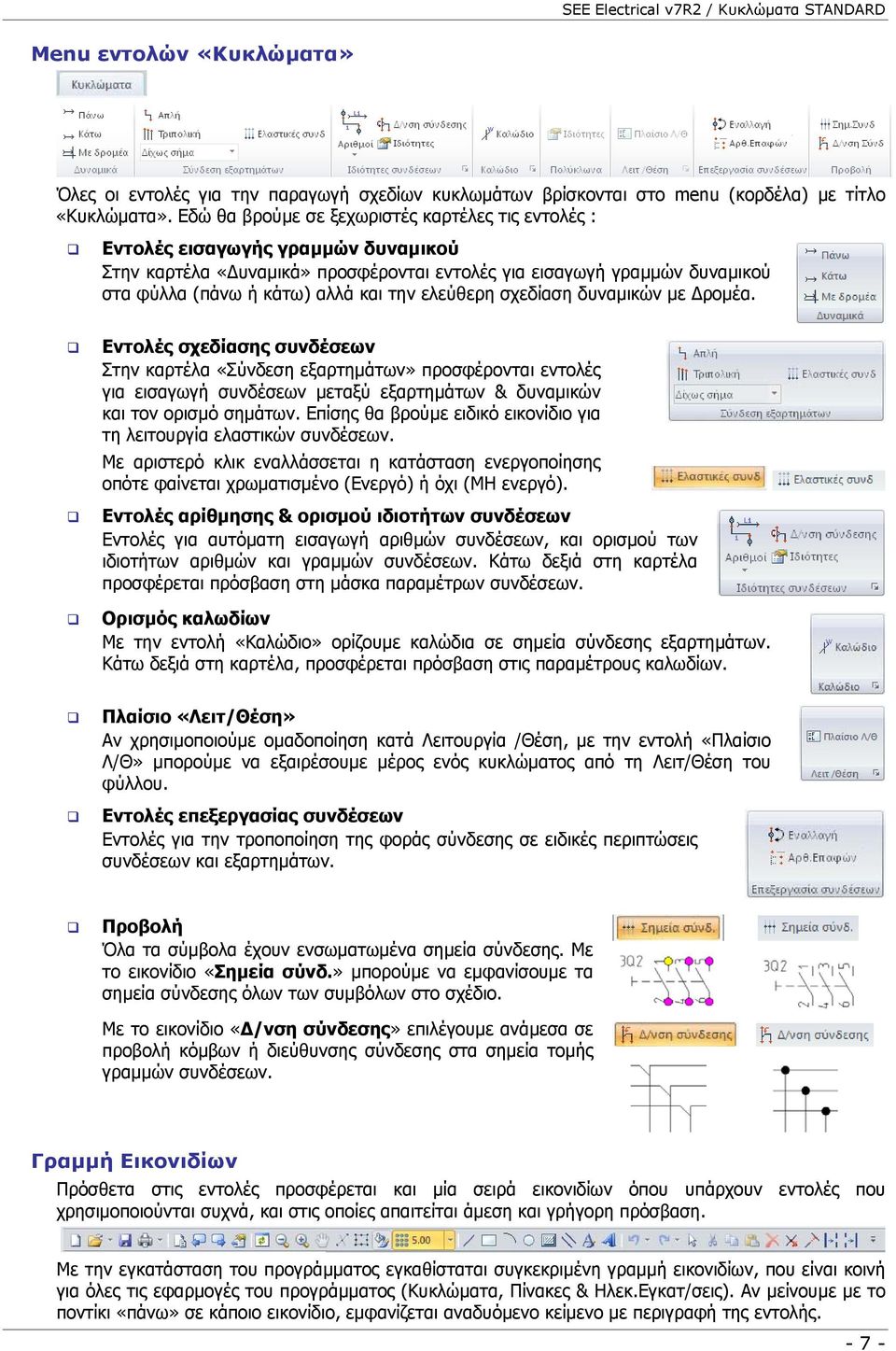

8 SEE Electrical v7r2 / Κυκλώµατα STANDARD Menu εντολών «Κυκλώµατα» Όλες οι εντολές για την παραγωγή σχεδίων κυκλωµάτων βρίσκονται στο menu (κορδέλα) µε τίτλο «Κυκλώµατα». Εδώ θα βρούµε σε ξεχωριστές καρτέλες τις εντολές : Εντολές εισαγωγής γραµµών δυναµικού Στην καρτέλα «υναµικά» προσφέρονται εντολές για εισαγωγή γραµµών δυναµικού στα φύλλα (πάνω ή κάτω) αλλά και την ελεύθερη σχεδίαση δυναµικών µε ροµέα. Εντολές σχεδίασης συνδέσεων Στην καρτέλα «Σύνδεση εξαρτηµάτων» προσφέρονται εντολές για εισαγωγή συνδέσεων µεταξύ εξαρτηµάτων & δυναµικών και τον ορισµό σηµάτων. Επίσης θα βρούµε ειδικό εικονίδιο για τη λειτουργία ελαστικών συνδέσεων. Με αριστερό κλικ εναλλάσσεται η κατάσταση ενεργοποίησης οπότε φαίνεται χρωµατισµένο (Ενεργό) ή όχι (ΜΗ ενεργό). Εντολές αρίθµησης & ορισµού ιδιοτήτων συνδέσεων Εντολές για αυτόµατη εισαγωγή αριθµών συνδέσεων, και ορισµού των ιδιοτήτων αριθµών και γραµµών συνδέσεων. Κάτω δεξιά στη καρτέλα προσφέρεται πρόσβαση στη µάσκα παραµέτρων συνδέσεων. Ορισµός καλωδίων Με την εντολή «Καλώδιο» ορίζουµε καλώδια σε σηµεία σύνδεσης εξαρτηµάτων. Κάτω δεξιά στη καρτέλα, προσφέρεται πρόσβαση στις παραµέτρους καλωδίων. Πλαίσιο «Λειτ/Θέση» Αν χρησιµοποιούµε οµαδοποίηση κατά Λειτουργία /Θέση, µε την εντολή «Πλαίσιο Λ/Θ» µπορούµε να εξαιρέσουµε µέρος ενός κυκλώµατος από τη Λειτ/Θέση του φύλλου. Εντολές επεξεργασίας συνδέσεων Εντολές για την τροποποίηση της φοράς σύνδεσης σε ειδικές περιπτώσεις συνδέσεων και εξαρτηµάτων. Προβολή Όλα τα σύµβολα έχουν ενσωµατωµένα σηµεία σύνδεσης. Με το εικονίδιο «Σηµεία σύνδ.» µπορούµε να εµφανίσουµε τα σηµεία σύνδεσης όλων των συµβόλων στο σχέδιο. Με το εικονίδιο «/νση σύνδεσης» επιλέγουµε ανάµεσα σε προβολή κόµβων ή διεύθυνσης σύνδεσης στα σηµεία τοµής γραµµών συνδέσεων. Γραµµή Εικονιδίων Πρόσθετα στις εντολές προσφέρεται και µία σειρά εικονιδίων όπου υπάρχουν εντολές που χρησιµοποιούνται συχνά, και στις οποίες απαιτείται άµεση και γρήγορη πρόσβαση. Με την εγκατάσταση του προγράµµατος εγκαθίσταται συγκεκριµένη γραµµή εικονιδίων, που είναι κοινή για όλες τις εφαρµογές του προγράµµατος (Κυκλώµατα, Πίνακες & Ηλεκ.Εγκατ/σεις). Αν µείνουµε µε το ποντίκι «πάνω» σε κάποιο εικονίδιο, εµφανίζεται αναδυόµενο κείµενο µε περιγραφή της εντολής

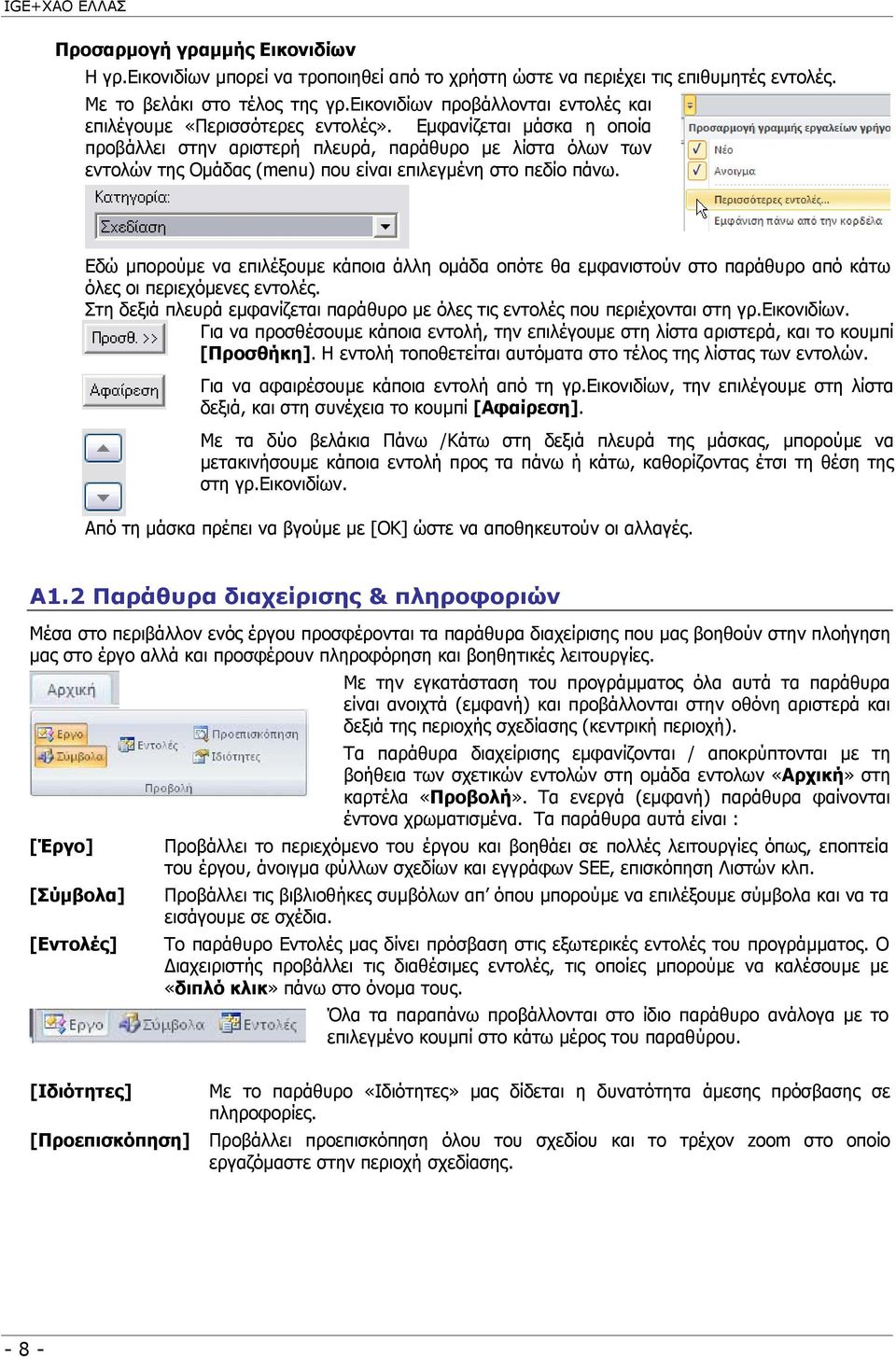

9 IGE+XAO ΕΛΛΑΣ Προσαρµογή γραµµής Εικονιδίων Η γρ.εικονιδίων µπορεί να τροποιηθεί από το χρήστη ώστε να περιέχει τις επιθυµητές εντολές. Με το βελάκι στο τέλος της γρ.εικονιδίων προβάλλονται εντολές και επιλέγουµε «Περισσότερες εντολές». Εµφανίζεται µάσκα η οποία προβάλλει στην αριστερή πλευρά, παράθυρο µε λίστα όλων των εντολών της Οµάδας (menu) που είναι επιλεγµένη στο πεδίο πάνω. Εδώ µπορούµε να επιλέξουµε κάποια άλλη οµάδα οπότε θα εµφανιστούν στο παράθυρο από κάτω όλες οι περιεχόµενες εντολές. Στη δεξιά πλευρά εµφανίζεται παράθυρο µε όλες τις εντολές που περιέχονται στη γρ.εικονιδίων. Για να προσθέσουµε κάποια εντολή, την επιλέγουµε στη λίστα αριστερά, και το κουµπί [Προσθήκη]. Η εντολή τοποθετείται αυτόµατα στο τέλος της λίστας των εντολών. Για να αφαιρέσουµε κάποια εντολή από τη γρ.εικονιδίων, την επιλέγουµε στη λίστα δεξιά, και στη συνέχεια το κουµπί [Αφαίρεση]. Με τα δύο βελάκια Πάνω /Κάτω στη δεξιά πλευρά της µάσκας, µπορούµε να µετακινήσουµε κάποια εντολή προς τα πάνω ή κάτω, καθορίζοντας έτσι τη θέση της στη γρ.εικονιδίων. Από τη µάσκα πρέπει να βγούµε µε [ΟΚ] ώστε να αποθηκευτούν οι αλλαγές. Α1.2 Παράθυρα διαχείρισης & πληροφοριών Μέσα στο περιβάλλον ενός έργου προσφέρονται τα παράθυρα διαχείρισης που µας βοηθούν στην πλοήγηση µας στο έργο αλλά και προσφέρουν πληροφόρηση και βοηθητικές λειτουργίες. [Έργο] [Σύµβολα] [Εντολές] Με την εγκατάσταση του προγράµµατος όλα αυτά τα παράθυρα είναι ανοιχτά (εµφανή) και προβάλλονται στην οθόνη αριστερά και δεξιά της περιοχής σχεδίασης (κεντρική περιοχή). Τα παράθυρα διαχείρισης εµφανίζονται / αποκρύπτονται µε τη βοήθεια των σχετικών εντολών στη οµάδα εντολων «Αρχική» στη καρτέλα «Προβολή». Τα ενεργά (εµφανή) παράθυρα φαίνονται έντονα χρωµατισµένα. Τα παράθυρα αυτά είναι : Προβάλλει το περιεχόµενο του έργου και βοηθάει σε πολλές λειτουργίες όπως, εποπτεία του έργου, άνοιγµα φύλλων σχεδίων και εγγράφων SEE, επισκόπηση Λιστών κλπ. Προβάλλει τις βιβλιοθήκες συµβόλων απ όπου µπορούµε να επιλέξουµε σύµβολα και να τα εισάγουµε σε σχέδια. Το παράθυρο Εντολές µας δίνει πρόσβαση στις εξωτερικές εντολές του προγράµµατος. Ο ιαχειριστής προβάλλει τις διαθέσιµες εντολές, τις οποίες µπορούµε να καλέσουµε µε «διπλό κλικ» πάνω στο όνοµα τους. Όλα τα παραπάνω προβάλλονται στο ίδιο παράθυρο ανάλογα µε το επιλεγµένο κουµπί στο κάτω µέρος του παραθύρου. [Ιδιότητες] [Προεπισκόπηση] Με το παράθυρο «Ιδιότητες» µας δίδεται η δυνατότητα άµεσης πρόσβασης σε πληροφορίες. Προβάλλει προεπισκόπηση όλου του σχεδίου και το τρέχον zoom στο οποίο εργαζόµαστε στην περιοχή σχεδίασης

10 έντρο Έργου SEE Electrical v7r2 / Κυκλώµατα STANDARD Στο αριστερό µέρος της οθόνης προβάλλεται το παράθυρο «Έργο» (δέντρο έργου), όπου βρίσκονται οµαδοποιηµένα σε φακέλους όλα τα έγγραφα που παράγονται από το πρόγραµµα. Με το έντρο Έργου το πρόγραµµα µας παρέχει πλήρη εποπτεία των περιεχοµένων φύλλων καθώς και ταχύτητα στη µετακίνηση µας µεταξύ διαφόρων φύλλων του Έργου. Επίσης στο έντρο Έργου προσφέρονται εντολές για ταχύτερη εκτέλεση λειτουργιών µε το δεξί πλήκτρο του ποντικιού. Στο δέντρο αναπτύσσονται τα περιεχόµενα φύλλα οµαδοποιηµένα σε φακέλους. Καθένας από τους φακέλους /υπο-φακέλους µπορεί να είναι «Κλειστός» ( ) οπότε ΕΝ εµφανίζονται τα περιεχόµενα του, ή «ανοιχτός» ( ) οπότε αναπτύσσονται όλα τα περιεχόµενα φύλλα. ιακρίνονται οι Φάκελοι : Στο φάκελο «Εξώφυλλο Έργου» δηµιουργείται φύλλο που περιέχει όλες τις γενικές πληροφορίες έργου. Μπορούµε να δηµιουργήσουµε πρόσθετα φύλλα µε γενικές πληροφορίες για το έργο (όπως προδιαγραφές κλπ) ηµιουργείται αυτόµατα λίστα περιεχοµένων φύλλων του έργου. Λίστα όλων των φύλλων κυκλωµάτων που έχουν παραχθεί στο Έργο. Κάθε φύλλο εµφανίζεται µε τον Α/Α του και τη περιγραφή του. Με «διπλό κλικ» πάνω σε κάποιο φύλλο, αυτό ανοίγει στη περιοχή σχεδίασης. Σε περίπτωση που διαθέτουµε την εφαρµογή Όψεων Πινάκων, εδώ προβάλλονται σχέδια όψεων πινάκων σε πραγµατικές διαστάσεις. Σε περίπτωση που διαθέτουµε την εφαρµογή Ηλεκτρικών εγκαταστάσεων προσφέρεται φάκελος για δηµιουργία κατόψεων ηλεκτρικών εγκατ/σεων. Το περιεχόµενο κάθε λίστας που δηµιουργείται από το πρόγραµµα, µπορεί να µετασχηµατιστεί σε φύλλο. Η µορφή και οι περιεχόµενες πληροφορίες µπορούν να καθοριστούν από τον χρήστη. Επιπρόσθετα τα έγγραφα SEE περιέχουν εξειδικευµένα φύλλα όπως κλεµοσχέδια, διαγραµµάτων σύνδεσης κλεµών, διαγράµµατα καλωδίων κλπ. Για να ανοίξουµε κάποιο φύλλο πρέπει πρώτα να ανοίξει ο αντίστοιχος υποφάκελος, και µετά το φύλλο (µε «διπλό κλικ») Καθώς παράγεται το σχέδιο, το πρόγραµµα αυτόµατα δηµιουργεί Λίστες πληροφοριών, όπως λίστα εξαρτηµάτων, ακροδεκτών, καλωδίων κ.λ.π. Με «διπλό κλικ» πάνω στο όνοµα κάποιας λίστας, αυτή «ανοίγει» στη περιοχή σχεδίασης. Η πλήρης τεκµηρίωση ενός Έργου, περιλαµβάνει και έγγραφα (όπως τεχνικές περιγραφές, πίνακες κοστολόγησης κ.λ.π.) τα οποία παράγονται από άλλα προγράµµατα. Τέτοια έγγραφα µπορούν να συµπεριληφθούν στα φύλλα ενός Έργου. Τα φύλλα αυτά έχουν ξεχωριστή αρίθµηση, και µπορούν να παραχθούν και να επεξεργάζονται απ ευθείας µέσα στο περιβάλλον SEE Electrical. Εντάσσονται µέσα στο Έργο και δεν χρειάζεται να αποθηκευθούν ως ξεχωριστά αρχεία. Με διπλό «κλικ» πάνω σε κάποιο φύλλο, φορτώνεται αυτόµατα το πρόγραµµα µε το οποίο έχει δηµιουργηθεί (Word, Excel κ.λ.π.) µέσα στο περιβάλλον SEE Electrical. έντρο Συµβόλων Με το πρόγραµµα διατίθενται βιβλιοθήκες συµβόλων οι οποίες καλύπτουν σε µεγάλο ποσοστό τις απαιτήσεις παραγωγής ηλεκτρολογικών σχεδίων κατά το πρότυπο ΕΝ. Επιπρόσθετα, ολόκληρα τυπικά κυκλώµατα (που χρησιµοποιούνται ευρέως) µπορούν να αποθηκευτούν στις βιβλιοθήκες και να εισάγονται στα σχέδια, επιταχύνοντας την εργασία µε το πρόγραµµα. Οι βιβλιοθήκες συµβόλων οµαδοποιούνται σε φακέλους που προβάλλονται στο ιαχειρίστή όταν επιλεγεί το κουµπί [Σύµβολα]. Κάθε βιβλιοθήκη εµφανίζεται ως ένας φάκελος. Κάθε φάκελος περιέχει σύµβολα οµαδοποιηµένα σε υποφακέλους ανάλογα µε το είδος τους (Motοrs, Fuses, Diodes κ.λ.π.). Επιλέγοντας κάποιο από τα σύµβολα (ένα κλικ) µπορούµε, µετακινώντας το ποντίκι µέσα στη περιοχή σχεδίασης, να το εισάγουµε στο σχέδιο. Οι βασικές βιβλιοθήκες που παρέχονται για σχεδίαση κυκλωµάτων είναι : - 9 -

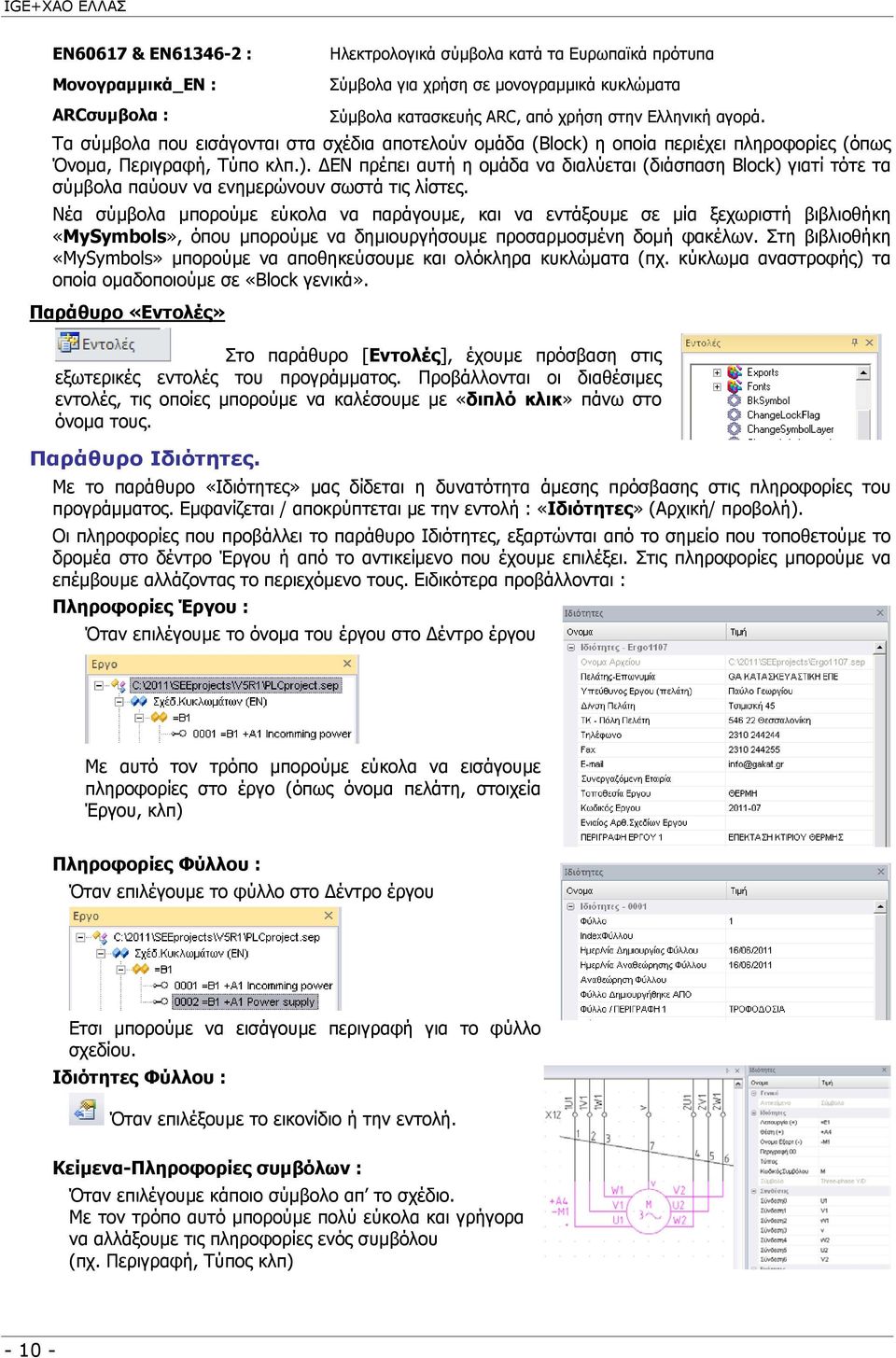

11 IGE+XAO ΕΛΛΑΣ ΕΝ60617 & ΕΝ : Μονογραµµικά_ΕΝ : Ηλεκτρολογικά σύµβολα κατά τα Ευρωπαϊκά πρότυπα Σύµβολα για χρήση σε µονογραµµικά κυκλώµατα ARCσυµβολα : Σύµβολα κατασκευής ARC, από χρήση στην Ελληνική αγορά. Τα σύµβολα που εισάγονται στα σχέδια αποτελούν οµάδα (Block) η οποία περιέχει πληροφορίες (όπως Όνοµα, Περιγραφή, Τύπο κλπ.). ΕΝ πρέπει αυτή η οµάδα να διαλύεται (διάσπαση Block) γιατί τότε τα σύµβολα παύουν να ενηµερώνουν σωστά τις λίστες. Νέα σύµβολα µπορούµε εύκολα να παράγουµε, και να εντάξουµε σε µία ξεχωριστή βιβλιοθήκη «MySymbols», όπου µπορούµε να δηµιουργήσουµε προσαρµοσµένη δοµή φακέλων. Στη βιβλιοθήκη «MySymbols» µπορούµε να αποθηκεύσουµε και ολόκληρα κυκλώµατα (πχ. κύκλωµα αναστροφής) τα οποία οµαδοποιούµε σε «Block γενικά». Παράθυρο «Εντολές» Στο παράθυρο [Εντολές], έχουµε πρόσβαση στις εξωτερικές εντολές του προγράµµατος. Προβάλλονται οι διαθέσιµες εντολές, τις οποίες µπορούµε να καλέσουµε µε «διπλό κλικ» πάνω στο όνοµα τους. Παράθυρο Ιδιότητες. Με το παράθυρο «Ιδιότητες» µας δίδεται η δυνατότητα άµεσης πρόσβασης στις πληροφορίες του προγράµµατος. Εµφανίζεται / αποκρύπτεται µε την εντολή : «Ιδιότητες» (Αρχική/ προβολή). Οι πληροφορίες που προβάλλει το παράθυρο Ιδιότητες, εξαρτώνται από το σηµείο που τοποθετούµε το δροµέα στο δέντρο Έργου ή από το αντικείµενο που έχουµε επιλέξει. Στις πληροφορίες µπορούµε να επέµβουµε αλλάζοντας το περιεχόµενο τους. Ειδικότερα προβάλλονται : Πληροφορίες Έργου : Όταν επιλέγουµε το όνοµα του έργου στο έντρο έργου Με αυτό τον τρόπο µπορούµε εύκολα να εισάγουµε πληροφορίες στο έργο (όπως όνοµα πελάτη, στοιχεία Έργου, κλπ) Πληροφορίες Φύλλου : Όταν επιλέγουµε το φύλλο στο έντρο έργου Ετσι µπορούµε να εισάγουµε περιγραφή για το φύλλο σχεδίου. Ιδιότητες Φύλλου : Όταν επιλέξουµε το εικονίδιο ή την εντολή. Κείµενα-Πληροφορίες συµβόλων : Όταν επιλέγουµε κάποιο σύµβολο απ το σχέδιο. Με τον τρόπο αυτό µπορούµε πολύ εύκολα και γρήγορα να αλλάξουµε τις πληροφορίες ενός συµβόλου (πχ. Περιγραφή, Τύπος κλπ)

12 SEE Electrical v7r2 / Κυκλώµατα STANDARD Ιδιότητες αντικειµένου: Όταν επιλέγουµε κάποιο (ή κάποια) αντικείµενα απ το σχέδιο. Με τον τρόπο αυτό µπορούµε να αλλάξουµε χρώµα, Layer, πάχος γραµµής κλπ, σε αντικείµενα του σχεδίου. Ειδικότερα για κείµενα, µπορούµε ν αλλάξουµε και το περιεχόµενο τους. Παράθυρο «Προεπισκόπηση» Με το νέο παράθυρο «Προεπισκόπηση» µας δίνεται η δυνατότητα πλήρους επισκόπησης του σχεδίου στο οποίο εργαζόµαστε, αλλά και γρήγορης µεταφοράς σε οποιαδήποτε θέση ή Zoom του σχεδίου επιθυµούµε να εργαστούµε. Στο παράθυρο φαίνεται όλο το σχέδιο και µέσα σ ένα γκρι χρωµατισµένο παραλληλόγραµµο φαίνεται το τρέχον Zoom που προβάλλεται στην περιοχή σχεδίασης. Το παράθυρο αυτό µπορούµε δυναµικά να µετακινήσουµε µε αποτέλεσµα την άµεση προβολή στην περιοχή σχεδίασης νέας περιοχής zoom του σχεδίου. Αν µετακινήσουµε το ποντίκι πάνω στη γκρι περιοχή, το ποντίκι αλλάζει µορφή και εµφανίζεται ως «χεράκι». Με πατηµένο το αριστερό πλήκτρο µπορούµε να µετακινήσουµε το zoom σε άλλη θέση του σχεδίου. Το πρόγραµµα αυτόµατα προβάλλει στη περιοχή σχεδίασης το τρέχον zoom (ακόµη και κατά τη διάρκεια της µετακίνησης). Εναλλακτικά µπορούµε να σχηµατίσουµε µέσα στο παράθυρο προεπισκόπηση, νέο παραλληλόγραµµο µε το ποντίκι (νέο zoom) σε άλλη θέση του σχεδίου. Αυτόµατη απόκρυψη παραθύρων Μπορούµε να ενεργοποιήσουµε την αυτόµατη απόκρυψη του κάθε παραθύρου, ώστε αυτό να αποκρύπτεται όταν σχεδιάζουµε, και να εµφανίζεται αυτόµατα όταν το χρειαζόµαστε. Αυτό µας προσφέρει περισσότερο χώρο στην οθόνη ώστε να βλέπουµε το σχέδιο µας µε καλύτερη αναλογία (µεγαλύτερο). Για να ενεργοποιήσουµε την αυτόµατη απόκρυψη πατάµε δεξί κλικ µε το ποντίκι πάνω στο τίτλο του παραθύρου και επιλέγουµε την εντολή «Αυτόµατη απόκρυψη». Αυτόµατα το παράθυρο ιαχειριστή αποκρύπτεται και φαίνεται αριστερά σε µία στήλη ως εικονίδιο. Όσο βρισκόµαστε στη περιοχή σχεδίασης το παράθυρο παραµένει κρυµµένο. Αν µετακινήσουµε απλά το ποντίκι πάνω στο εικονίδιο του παραθύρου, αυτόµατα αναδύεται και µπορούµε να χρησιµοποιήσουµε κάποια από τις λειτουργίες του. Μόλις επιστρέψουµε στην περιοχή σχεδίασης αυτόµατα αποκρύπτεται. Ενεργοποίηση /Απενεργοποίηση της αυτόµατης απόκρυψης µπορούµε να επιβάλλουµε και χρησιµοποιώντας το σχετικό εικονίδιο πάνω δεξιά σε κάθε παράθυρο. A2. Χρήση του ποντικιού Το ποντίκι αποτελεί βασικό εργαλείο λειτουργίας στο περιβάλλον του προγράµµατος, καθώς εκτελεί ένα µεγάλο µέρος ενεργειών. Αναλυτικότερα : ΑΡΙΣΤΕΡΟ ΠΛΗΚΤΡΟ Επιλογή εντολών από το menu. Επιλογή / ορισµός σηµείων κατά τη σχεδίαση. Επιλογή εικονιδίων από τις γραµµές εργαλείων. Ενεργοποίηση /επιλογή πεδίων σε µάσκες ΕΞΙ ΠΛΗΚΤΡΟ Ως [ Escape ] για ακύρωση εκτέλεσης εντολών. Εµφάνιση πρόσθετων menu εντολών

13 IGE+XAO ΕΛΛΑΣ Επιλογή αντικειµένων Το αριστερό πλήκτρο του ποντικιού χρησιµοποιείται ευρέως στην επιλογή αντικειµένων ως εξής : Ένα κλικ πάνω σε ένα αντικείµενο, έχει σαν αποτέλεσµα την επιλογή του αντικειµένου (το επιλεγµένο αντικείµενο φαίνεται µε ξεχωριστό χρώµα στην οθόνη). Αν ενώ έχει επιλεγεί κάποιο αντικείµενο, επιλέξουµε κάποιο άλλο, το αρχικό απο-επιλέγεται. Αν ενώ έχει επιλεγεί κάποιο αντικείµενο, θέλουµε να προσθέσουµε στην επιλογή και άλλα πρέπει να έχουµε πατηµένο το πλήκτρο [CONTROL] από το πληκτρολόγιο. Αν ενώ έχουν επιλεγεί κάποια αντικείµενα, θέλουµε να αφαιρέσουµε κάποιο από τα επιλεγµένα, πρέπει να έχουµε πατηµένο το πλήκτρο [SHIFT] από το πληκτρολόγιο. Επιλογή αντικειµένων µε παράθυρο Με το αριστερό πλήκτρο του ποντικιού µπορούµε να επιλέξουµε πολλά αντικείµενα από το σχέδιο σχηµατίζοντας ένα «παράθυρο» γύρο από τα αντικείµενα. Το παράθυρο το σχηµατίζουµε µε συνεχώς πατηµένο το αριστερό πλήκτρο του ποντικού. Ανάλογα µε το φορά που σχηµατίζουµε το παράθυρο, τα αντικείµενα που επιλέγονται είναι : Αν η φορά µε την οποία σχηµατίζουµε το παράθυρο είναι από αριστερά προς τα δεξιά, επιλέγονται µόνο τα αντικείµενα τα οποία είναι εξ ολοκλήρου µέσα στο παράθυρο. Αν η φορά µε την οποία σχηµατίζουµε το παράθυρο είναι από δεξιά προς τα αριστερά, επιλέγονται επιπλέον και όλα τα αντικείµενα που τέµνονται από τις οριακές γραµµές του παραθύρου. Μετατόπιση /Αντιγραφή (drag&drop) Αφού έχουν επιλεγεί κάποια αντικείµενα, µπορούν να µετακινηθούν ή να αντιγραφούν ως ακολούθως : Μετατόπιση : Αντιγραφή : Με πατηµένο το αριστερό πλήκτρο, σύρουµε τα επιλεγµένα αντικείµενα σε νέα θέση. Όπως και στη µετατόπιση αρκεί να πατάµε και το COΝTROL από το πληκτρολόγιο. A3. Οργάνωση εργασίας A3.1 Πρότυπα Έργα & Φύλλα Πρότυπα Φύλλα Κάθε φορά που δηµιουργείται ένα νέο φύλλο κυκλωµάτων, το πρόγραµµα ανοίγει ένα κενό φύλλο που περιέχει πλαίσιο και υπόµνηµα µε διάφορες πληροφορίες. Η µορφή, διαστάσεις αλλά και οι περιεχόµενες στο υπόµνηµα πληροφορίες καθορίζονται από το ενεργό πρότυπο φύλλο για φύλλα κυκλωµάτων. Ένα ή περισσότερα πρότυπα φύλλα µπορούν να παραχθούν από το χρήστη και να χρησιµοποιούνται στα Έργα. Εκτός των φύλλων κυκλωµάτων, πρότυπα φύλλα απαιτούνται και για κάθε Έγγραφο SEE. Με την εγκατάσταση του προγράµµατος, αντιγράφεται στο φάκελο Πρότυπων σχεδίων / έργων ( \Templates), µία σειρά από προτυπα φύλλα τα οποία µπορούν να υποστούν τροποποιήσεις ώστε να καλύπτουν τις απαιτήσεις του χρήστη. Λεπτοµέρειες για τη διαδικασία δηµιουργίας πρότυπων σχεδίων δίδονται στο κεφάλαιο περί προτύπων φύλλων. Πρότυπα Έργα Τα πρότυπα φύλλα χρησιµοποιούνται από το πρόγραµµα ως «οδηγοί» για το άνοιγµα νέων φύλλων (είτε φύλλα κυκλωµάτων, είτε φύλλα εγγράφων SEE) προκαθορίζοντας έτσι µία σειρά από παραµέτρους για την εµφάνιση και το περιεχόµενο τους. Παρόµοια λειτουργία επιτελούν τα πρότυπα Έργα, κατά τη δηµιουργία ενός νέου Έργου. Κάθε φορά που δηµιουργείται ένα Νέο Έργο, πρέπει πρώτα να επιλεγεί µε βάση ποιο πρότυπο θα δηµιουργηθεί. Το πρότυπο έργο καθορίζει ποια πρότυπα φύλλα θα χρησιµοποιηθούν (για φύλλα Κυκλωµάτων και έγγραφα SEE) αλλά και ποιές παράµετροι θα ισχύουν για τη σχεδίαση κυκλωµάτων. Πριν προχωρήσουµε στη δηµιουργία Πρότυπου Έργου, πρέπει πρώτα να έχουν δηµιουργηθεί όλα τα πρότυπα φύλλα που σκοπεύουµε να χρησιµοποιήσουµε στο νέο πρότυο Έργο (για φύλλα κυκλωµάτων και για κάθε µία γραφική λίστα).

14 SEE Electrical v7r2 / Κυκλώµατα STANDARD A3.2 Παράµετροι Κυκλωµάτων Στη µάσκα παραµέτρων κυκλωµάτων καθορίζονται σηµαντικές παράµετροι που επηρεάζουν τη λειτουργία του προγράµµατος στη σχεδίαση κυκλωµάτων. Οι παράµετροι πρέπει να καθορίζονται κατά τη δηµιουργία ενός πρότυπου Έργου, ώστε να ισχύουν σε κάθε νέο Έργο που ανοίγει µε βάση αυτό το πρότυπο. Μπορούν όµως να αλλαχθούν και κατά τη διάρκεια εργασίας µας σ ένα Έργο. Για να ανοίξουµε τη µάσκα Παραµέτρων : «δεξί κλικ στο φάκελο Κυκλώµατα >Ιδιότητες». Για να αποθηκευτούν οι αλλαγές πρέπει να βγούµε από τη µάσκα µε [ΟΚ]. Στη µάσκα που ανοίγει διακρίνονται παρακάτω κάρτες παραµέτρων : ΜΑΣΚΑ ΓΕΝΙΚΑ Πρότυπο Φύλλο για σχέδια : Εδώ επιλέγεται το πρότυπο φύλλο που θα χρησιµοποιείται για το άνοιγµα κάθε νέου φύλλου κυκλωµάτων. Στη λίστα εµφανίζονται όλα τα πρότυπα φύλλα (*.tdw) που βρίσκονται στο Directory Πρότυπων σχεδίων /έργων. Ονοµατολογία Εξαρτηµάτων : Επιλέγεται η µέθοδος ονοµατολογίας των συµβόλων εξαρτηµάτων που εισάγονται στο σχέδιο. Μπορούµε να επιλέξουµε έναν από τους παρακάτω τρόπους : Ελεύθερη : Μόλις εισάγεται το σύµβολο, προβάλλεται η µάσκα «Ιδιότητες Εξαρτήµατος», όπου το πρόγραµµα προτείνει ΜΟΝΟ το κωδικό του εξαρτήµατος που. Κωδικός / Αύξων αριθµ : Τα εξαρτήµατα ονοµάζονται αυτόµατα από το κωδικό που το χαρακτηρίζει και τον A/A. Φύλλο/ Κωδ./ Αύξ. αριθµ : Τα εξαρτήµατα ονοµάζονται αυτόµατα από τον A/A τού φύλλου εργασίας, το κωδικό, και τον A/A εξαρτήµατος στο συγκεκριµένο φύλλο εργασίας. Φύλλο/ Κωδ./ Κελί : Τα εξαρτήµατα ονοµάζονται αυτόµατα από τον αύξων αριθµό τού φύλλου εργασίας, το κωδικό, και το κελί στο οποίο ανήκουν. Αυτόµατη Αρίθµηση : Τα εξαρτήµατα αριθµούνται µ έναν αύξοντα αριθµό. Ορισµός χρήστη : Με την επιλογή αυτή µπορούµε να ορίσουµε τον τρόπο αυτόµατης ονοµασίας. Επιλέγοντας το πεδίο [Ορισµ], µεταφερόµαστε σε µάσκα όπου επιλέγουµε τις πληροφορίες που θα περιέχονται στο όνοµα. Αλλαγή ονοµάτων εξαρτηµάτων : Εδώ επιλέγεται η δυνατότητα αλλαγής των ονοµάτων εξαρτηµάτων (συµβόλων) που εισάγονται στα σχέδια. Οι επιλογές που έχουµε είναι : Βάση επιλογών : (προτεινόµενο) Γενικά µπορούµε ν αλλάξουµε τα ονόµατα µετά την τοποθέτηση, εκτός αν επιλεγµένη µέθοδος ονοµατολογίας είναι «Φύλλο /Κωδ /Κελί». Κλείδωµα στη µετατόπ : Η επιλογή αυτή προσφέρεται µόνο όταν έχει επιλεγεί ως ονοµατολογία εξαρτηµάτων «Φύλλο/Κωδ/Κελί». Κατά τη µετατόπιση εξαρτηµάτων τα ονόµατα ΕΝ αλλάζουν, αλλά επιτρέπεται η αλλαγή του ονόµατος από το χρήστη. Κλείδωµα πλήρως : Τα ονόµατα όλων των εξαρτηµάτων κλειδώνουν και ΕΝ µπορούν να αλλάξουν. ιαχωριστής Κλεµοσειρά /Νο κλέµας» : Επιλέγεται σύµβολο διαχωρισµού ανάµεσα στη κλεµοσειρά και το νούµερο κλέµας (πχ. Χ1:1, X1/1 κλπ). PLC / Μέθοδος ονοµασίας PLC Εισόδων /Εξόδων : Επιλέγεται η µέθοδος ονοµασίας Εισόδων /Εξόδων PLC (δεκαδικό, οκταδικό, εξαδικό, ΕΞΑ ΙΚΟ ή Ελεύθερα). Μέγεθος κόµβων στην εκτύπωση : Εισάγεται συντελεστής µεγέθους (από 0.1 έως 100) για τους κόµβους που αυτόµατα τοποθετεί το πρόγραµµα. Το πεδίο επηρεάζει το µέγεθος κόµβων ΜΟΝΟ κατά την εκτύπωση του Έργου. Εισάγοντας «0.1» στο πεδίο έχει σαν αποτέλεσµα τη ΜΗ εµφάνιση των κόµβων στην εκτύπωση. Μάσκα Αναφορές Με τα πεδία της µάσκας αυτής µπορούµε να επηρεάσουµε τη µορφή των αναφορών /παραποµπών που εισάγονται αυτόµατα από το πρόγραµµα, είτε σε Εξαρτήµατα (Γενικές Αναφορές ), είτε στο υπόµνηµα φύλλων σχεδίασης (Αναφορές Φύλλων). Οι επιλογές που έχουµε είναι :

15 IGE+XAO ΕΛΛΑΣ Λειτουργία : στις αναφορές περιλαµβάνεται και η πληροφορία «Λειτουργία (=)». Θέση : στις αναφορές περιλαµβάνεται και η πληροφορία «Θέση (+)». Index Φύλλου : στις αναφορές περιλαµβάνεται και το «Index Φύλλου». Πρόθεµα : επιλέγεται κάποιο από τα σύµβολα για να τοποθετείται ως πρόθεµα στις αναφορές. ιαχωριστής Θέση /Φύλλο : επιλέγεται κάποιο από τα προσφερόµενα σύµβολα ως διαχωριστής ανάµεσα στη πληροφορία Θέση και το φύλλο ιαχωριστής Φύλλο /Κελί : επιλέγεται κάποιο από τα προσφερόµενα σύµβολα ως διαχωριστής ανάµεσα στο φύλλο και το κελί. Ορισµός µορφής από Χρήστη : Με την επιλογή αυτή µπορούµε να ορίσουµε τη µορφή των αναφορών. Επιλέγοντας το πεδίο [Ορισµός], µεταφερόµαστε σε µάσκα όπου επιλέγουµε τις πληροφορίες που θα περιέχονται στις αναφορές. ΜΑΣΚΑ ΠΗΝΙΑ Περιγραφές : Εισάγονται οι συντοµεύσεις που θα χρησιµοποιεί το πρόγραµµα για διάφορες αναφορές σε επαφές και πηνία (στις λίστες και στα σχέδια). Παράµετροι κειµένου : Στο σχέδιο επαφών, που εισάγεται κάτω από κάθε πηνίο, τοποθετούνται και αναφορές σχετικά µε τη θέση που βρίσκονται στο κύκλωµα. Τα χαρακτηριστικά (Ύψος, Πλάτος, Απόστ. χαρακτήρων & Απόστ. γραµµών) αυτών των κειµένων καθορίζονται στα αντίστοιχα πεδία. Εµφάνιση Επαφών κάτω απ τα Πηνία Επαφές σε σταυρό : Εµφανίζεται σταυρός επαφών κάτω από τα πηνία όπου αναφέρονται όλες οι επαφές που χρησιµοποιούνται, καθώς και η θέση τους στο έργο (αναφορά φύλλο/όδευση). Αν είναι απενεργοποιηµένο ΕΝ εµφανίζεται. Σκαρίφηµα επαφών : Για να εµφανίζεται σκαρίφηµα επαφών κάτω από τα πηνία (εφόσον βέβαια έχει προσδιοριστεί ο τύπος του πηνίου). Αν είναι απενεργοποιηµένο (ή δεν έχει προσδιοριστεί τύπος) εµφανίζεται εναλλακτικά ο σταυρός. Αν ορίσουµε κάποια βιβλιοθήκη συµβόλων σκαριφηµάτων στο σχετικό πεδίο, τότε καθώς προσθέτουµε επαφές σε πηνία στα σχέδια, αυτόµατα «κτίζεται» το σκαρίφηµα κάτω από το πηνίο, δίχως να χρειάζεται να ορισθεί τύπος για το πηνίο. Μάσκα Συνδέσεις Στη µάσκα επιλέγονται παράµετροι που αφορούν στην εµφάνιση των χαρακτηριστικών των συνδέσεων. Γενική µέθοδος αρίθµησης : Επιλέγεται η µέθοδος για την αυτόµατη εκτέλεση της αρίθµησης των συνδέσεων. (περισσότερες πληροφορίες στο κεφάλαιο Αρίθµηση Συνδέσεων). Εµφάνιση στα σχέδια Αριθµοί Συνδέσεων / ιατοµής αγωγού / Χρώµα αγωγού : Με τα πεδία αυτά επιλέγουµε ποια στοιχεία του αγωγού θα εµφανίζονται πάνω στο σχέδιο και ποια όχι (ανενεργά). /νση σύνδεσης : Το πρόγραµµα αυτόµατα τοποθετεί κόµβους στα σηµεία σύνδεσης δύο γραµµών σύνδεσης. Αν αντί κόµβους θέλουµε διεύθυνση σύνδεσης ενεργοποιούµε το πεδίο αυτό. Το πεδίο µπορεί να ενεργοποιηθεί και από το menu «Κυκλώµατα» καρτέλα προβολή, µε το σχετικό εικονίδιο. [ Τιµές ] : Με το πεδίο µεταβαίνουµε σε ειδικό παράθυρο όπου µπορούµε να ορίσουµε τυπικές διατοµές και χρώµατα. Αυτές τις διατοµές /χρώµατα µπορούµε να χρησιµοποιήσουµε αργότερα στα σχέδια για να χαρακτηρίσουµε τους αγωγούς των συνδέσεων. Χαρακτηριστικά συνδέσεων µέσω Layer : Με το πεδίο «Αντιστοίχηση συνδέσεων σε Layers» ενεργοποιούµε τη διαδικασία εισαγωγής χαρακτηριστικών διατοµής & χρώµατος καλωδίου σε κάθε σύνδεση του κυκλώµατος (περισσότερες πληροφορίες στο κεφάλαιο Ορισµός καλωδίων Συνδέσεων)

16 SEE Electrical v7r2 / Κυκλώµατα STANDARD Στροφή συµβόλων κατά την τοποθέτηση: Με το πεδίο «Στροφή µε βάση τη /νση σύνδεσης» ενεργοποιούµε την αυτόµατη στροφή των συµβόλων (κατά την τοποθέτηση του) µε βάση τη διεύθυνση των γραµµών συνδέσεων πάνω στις οποίες τοποθετούνται. Αν δεν επιθυµούµε κατά τη στροφή να ΜΗΝ στρέφονται και τα κείµενα του συµβόλου, ενεργοποιούµε και το πεδίο «Σταθερή κλίση στα κείµενα». ΜΑΣΚΑ ΚΑΛΩ ΙΑ Αφαίρεση καλωδίων κατά την εκτύπωση : Αν το πεδίο είναι ενεργό, τότε τα καλώδια που έχουν ορισθεί µέσα στα κυκλώµατα ΕΝ εκτυπώνονται. Σύµπτυξη κειµένων καλωδίων : Πολλές φορές στα καλώδια δεν συµπληρώνονται όλες οι πληροφορίες, οπότε τα κείµενα στο σχέδιο έχουν µεγάλες αποστάσεις µεταξύ τους. Ενεργοποιώντας το πεδίο αυτό τα κείµενα συµπτύσσονται και εµφανίζονται διαδοχικά το ένα κάτω από το άλλο. Ορισµός καλωδίων : Με το «κουµπί» ορισµός καλωδίων, µεταφερόµαστε σε µάσκα όπου µπορούµε να προσδιορίσουµε τις µορφές καλωδίων που θέλουµε να χρησιµοποιούµε στα σχέδια (περισσότερες πληροφορίες στο κεφάλαιο περί Καλωδίων). Ιδιότητες καλωδίων : Μεταβαίνουµε σε ειδικό παράθυρο όπου µπορούµε να ορίσουµε χρώµα, τύπο και πάχος γραµµής για τα καλώδια. Μόλις ορισθεί ένα καλώδιο στο σχέδιο, αυτόµατα οι γραµµές αγωγών του στο σχέδιο, παίρνουν αυτές τις ιδιότητες. Ακύρωση επιλογής µορφής καλωδίου : Με το πεδίο αυτό, ακυρώνουµε την επιλογή µορφής καλωδίου κατά τη σχεδίαση. Αυτόµατα σχεδιάζονται τα καλώδια µε την κλασική µορφή. Στροφή πληροφοριών αγωγών καλωδίων : Ενεργοποιώντας το πεδίο, όλα τα κείµενα αγωγών στα καλώδια (αριθµός, χρώµα, διατοµή) στρέφονται κατά τη φορά των συνδέσεων. Τρέχουσα µορφή καλωδίου : Εισάγουµε το όνοµα του καλωδίου που θέλουµε να αποτελεί την τρέχουσα επιλογή για τη σχεδίαση καλωδίων. Το πρόγραµµα αυτόµατα σχεδιάζει τα καλώδια µ αυτή τη µορφή, δίχως να προτείνει επιλογή. Κωδικός για αυτόµατη ονοµασία καλωδίων : Τα καλώδια δεν ονοµάζονται αυτόµατα από το πρόγραµµα. Προτείνεται ως όνοµα «W?» και πρέπει στη µάσκα πληροφοριών καλωδίου να εισάγεται όνοµα από το χρήστη. Αν θέλουµε αυτόµατη ονοµασία, εισάγουµε στο πεδίο αυτό κάποιο κωδικό γράµµα και τα καλώδια θα ονοµάζονται αυτόµατα µε βάση το κωδικό αυτό και µία αύξουσα αρίθµηση. Αν πχ. εισάγουµε «CB» τα καλώδια θα ονοµάζονται αυτόµατα CB1, CB2, ιάσταση καλωδίου από αρχ.τύπων : Η πληροφορία «Καλώδιο / ιάσταση» µπορεί αυτόµατα να συµπληρώνεται µόλις επιλέξουµε τύπο για το καλώδιο. Στο πεδίο αυτό επιλέγουµε ποια από τις πληροφορίες που ορίζονται στο αρχείο τύπων θα ενηµερώνει το πεδίο. Α3.3 Αρχείο Τύπων Το αρχείο Τύπων περιέχει πληροφορίες για υλικά & εξαρτήµατα που χρησιµοποιούνται στα Έργα. Εχουµε πρόσβαση στο αρχείο τύπων, αν επιλέξουµε δίπλα από το πεδίο «Τύπος» στη µάσκα πληροφοριών ενός εξαρτήµατος-συµβόλου. Με αυτό τον τρόπο προσθέτουµε τεχνικά χαρακτηριστικά σε κάθε υλικό. Αυτές οι πληροφορίες φαίνονται στη Λίστα «Επιµέτρηση» και µπορούν να εκτυπωθούν ή και να εξαχθούν σε αρχείο. Για την επεξεργασία των δεδοµένων στο Αρχείο Τύπων (καταχώρηση & τροποποίηση), επιλέγεται η εντολή «Αρχείο Τύπων (µενού Λειτουργίες». Όλα τα υλικά είναι οµαδοποιηµένα κατά Κατασκευαστή & Οµάδα Υλικών (πχ. πηνία, διακόπτες κ.λ.π.). Υλικά µπορούν να εισαχθούν είτε µε καταχώρηση, είτε µε αυτόµατη εισαγωγή από εξωτερικά αρχεία ECAD, XML ή XLS (Excel). Για κάθε υλικό µπορούµε να καθορίσουµε : Βασικές πληροφορίες (απαραίτητες) : Κατασκευαστή, Οµάδα Υλικών, Τύπο & περιγραφή Τύπου. Πρόσθετες πληροφορίες : Περιγραφή1 & 2, τιµή, κωδικός κατασκευαστή, προµηθευτής κλπ. Μέσω του ορισµού εσµών µπορούµε να ορίσουµε Σχέδια επαφών για πηνία καθώς και αντιστοιχία µε σύµβολα Όψεων Πινάκων και Κυκλωµάτων. Ειδικά για τύπους καλωδίων µπορούµε να εισάγουµε χαρακτηριστικά αγωγών (χρώµα /διατοµή). Να ορίσουµε «υλικά συναρµολόγησης», που απαρτίζονται από περισσότερους από έναν τύπους. (Περισσότερες πληροφορίες για το Αρχείο Τύπων στο σχετικό κεφάλαιο)

17 IGE+XAO ΕΛΛΑΣ Α3.4 Λίστες & Έγγραφα SEE Λίστες Οι Λίστες δηµιουργούνται αυτόµατα από το πρόγραµµα καθώς παράγονται τα σχέδια, και µας προσφέρουν εποπτεία και πληροφόρηση σχετικά µε το περιεχόµενο των κυκλωµάτων. Ένηµερώνονται αυτόµατα (on-line) µε οποιαδήποτε αλλαγή γίνει στα σχέδια (όπως διαγραφή εξαρτήµατος, αλλαγές θέσης ή ονόµατος). Μία Λίστα «ανοίγει» και προβάλλεται το περιεχόµενο της µε: «διπλό κλικ» πάνω στο όνοµα της «δεξί κλικ» πάνω στο όνοµα της, και «Άνοιγµα» Η µορφή κάθε Λίστας (περιεχόµενα πεδία, σειρά εµφάνισης) ΕΝ µπορεί να τροποποιηθεί, αλλά δηµιουργείται αυτόµατα από το πρόγραµµα ανάλογα µε τις πληροφορίες-κείµενα που περιέχονται στα σχέδια (εξαρτήµατα, κλέµες, επαφές κ.λ.π.). Σε περίπτωση που παρουσιάζονται διαφορές ανάµεσα στα σχέδια και τις Λίστες, τα προβλήµατα διορθώνονται µε εκτέλεση της εντολής : «Αρχείο >Ενηµέρωση Βάσης εδοµ. Έργου». Οι λίστες εµφανίζονται στην οθόνη υπό µορφή πίνακα. Μέσα σ αυτό το περιβάλλον προσφέρονται ορισµένες λειτουργίες µε το δεξί πλήκτρο του ποντικιού: Ταξινόµηση Μπορούµε να αλλάξουµε τη σειρά των περιεχοµένων κάποιας λίστας ως εξής : Μεταφέρουµε το δροµέα πάνω στη στήλη ως προς την οποία θέλουµε να ταξινοµηθεί η λίστα Πιέζουµε «δεξί κλικ» & επιλέγουµε «Αύξουσα Ταξιν/ση» ή «Φθίνουσα Ταξιν/ση». Η Λίστα θα ταξινοµηθεί αυτόµατα µε βάση τη στήλη αυτή. Φιλτράρισµα Μπορούµε να φιλτράρουµε τα περιεχόµενα µίας λίστας ώστε να προβάλλονται µόνο οι εγγραφές που πληρούν κάποιο κριτήριο (φίλτρο). Για παράδειγµα µπορεί να θέλουµε στη Λίστα Κλεµών να εµφανίζονται µόνο οι κλέµες µίας κλεµοσειράς (πχ. Χ1). Αυτό επιτυγχάνεται ως εξής : Μεταφέρουµε το δροµέα πάνω στο πεδίο που θα αποτελέσει Φίλτρο (πχ. το όνοµα της Χ1) Πιέζουµε «δεξί κλικ» και επιλέγουµε «Ενεργοποίηση Φίλτρου ->Κλεµοσειρά=Χ1» Στη λίστα εµφανίζονται ΜΟΝΟ οι κλεµες της σειράς Χ1. Εναλλακτικά µπορούµε να επιλέξουµε «Ενεργοποίηση Φίλτρου ->Κλεµοσειρά =?» οπότε µπορούµε να εισάγουµε σε ειδική µάσκα το κριτήριο που θα αποτελέσει φίλτρο. Μπορούµε πχ. να εισάγουµε «Χ1*» οπότε θα εµφανίζονται όλες οι κλεµοσειρές που το όνοµα τους αρχίζει από Χ1. Το φίλτρο & η ταξινόµηση καταργούνται µε «δεξί κλικ >Κατάργηση Φίλτρου /Ταξινόµησης». Αποθήκευση Φίλτρων & Ταξινοµήσεων Επιλογές Φίλτρου ή/και ταξινόµησης που εφαρµόζουµε συχνά σε κάποια Λίστα, µπορούµε να τις αποθηκεύσουµε, ώστε να εφαρµόζονται και σε άλλα έργα. Αφού επιλέξουµε Φίλτρο ή/και Ταξινόµηση, δίνουµε «δεξί κλικ >Αποθήκευση Φίλτρου /Ταξιν», και εισάγουµε σύντοµη ονοµασία. Αυτές οι επιλογές θα είναι πλέον στη διάθεση µας για επόµενη εφαρµογή στην ίδια Λίστα, είτε στο τρέχον έργο είτε σε άλλο έργο µε : «δεξί κλικ >Φόρτωση Φίτρου /Ταξιν από αρχείο». Εξαγωγή Λιστών σε Excel Οι πληροφορίες που περιέχονται στις Λίστες του προγράµµατος, µπορούν να εξαχθούν σε Excel. Ενώ είναι ανοιχτή µία λίστα στην οθόνη, µπορούµε να επιλέξουµε ολόκληρο τον πίνακα των πληροφοριών που περιέχει επιλέγοντας µε το αριστερό πλήκτρο του ποντικιού το πάνω αριστερά κελί. H Λίστα επιλέγεται (τσεκάρεται ολόκληρη) και φαίνεται µε µαύρο φόντο. Μπορούµε να αντιγράψουµε το περιεχόµενο µε «CONTROL+C» από το πληκτρολόγιο.

18 SEE Electrical v7r2 / Κυκλώµατα STANDARD Αν ανοίξουµε το EXCEL, οι πληροφορίες µπορούν να επικολληθούν (Επικόλληση). Αν παρουσιαστούν προβλήµατα γραµµατοσειράς, µπορούµε να χρησιµοποιήσουµε την εντολή : «Ειδική επικόλληση > Μη µορφοποιηµένο κείµενο». Οι πληροφορίες εισάγονται σε ξεχωριστά κελιά στο Excel, και είναι επεξεργάσιµες. Έγγραφα SEE Με τα έγγραφα SEE, τα δεδοµένα κάθε µιας Λίστας µπορούν να µεταφερθούν σε φύλλα και να εκτυπωθούν σε µορφή που επιλέγει ο χρήστης. Τα φύλλα αυτά δηµιουργούνται µε βάση αντίστοιχα πρότυπα φύλλα (templates) και µπορούν να τροποποιηθούν από το χρήστη. Το πρότυπο φύλλο που χρησιµοποιείται για τη δηµιουργία κάθε εγγράφου µπορούµε να το επιλέξουµε µε : «δεξί κλικ στο φάκελο > Ιδιότητες». Στο παράθυρο που εµφανίζεται µπορεί να επιλεγεί το πρότυπο σχέδιο (εµφανίζονται αρχεία στο φάκελο \Templates\). Αν επιλεγεί νέο πρότυπο φύλλο πρέπει να δηµιουργηθεί εκ νέου το έγγραφο. Συνήθως τα πρότυπα φύλλα που χρησιµοποιούνται για τη δηµιουργία των εγγράφων, είναι ήδη ορισµένα στο Πρότυπο Έργο που χρησιµοποιήθηκε για τη δηµιουργία του Έργου. Μπορούµε όµως ν αλλάξουµε το πρότυπο φύλλο κάποιου εγγράφου αν αυτό απαιτείται. Για να τροποποιηθεί το πρότυπο φύλλο ενός εγγράφου, επιλέγεται απ το έντρο Έργου : «δεξί κλικ στο φάκελο του εγγράφου >Επεξ/σία Πρότυπου Φύλ» Το πρόγραµµα αυτόµατα δηµιουργεί νέο φύλλο στο φάκελο όπου αυτόµατα φορτώνεται το πρότυπο σχέδιο της λίστας προς επεξεργασία. (Μεγαλύτερη ανάλυση για τη διαδικασία ορισµού πρότυπων σχεδίων λιστών δίδεται στο κεφάλαιο κατασκευής Πρότυπων Φύλλων). Τα Έγγραφα SEE ΕΝ ενηµερώνονται αυτόµατα από το πρόγραµµα καθώς παράγονται τα σχέδια. Πρέπει να δηµιουργούνται αφού έχουν ολοκληρωθεί τα σχέδια, ή αν γίνουν αλλαγές να δηµιουργηθούν εκ νέου. Το κάθε έγγραφο SEE παράγεται αυτόµατα από το αν από το έντρο Έργου επιλεγεί : «δεξί κλικ στο όνοµα του εγγράφου > ηµιουργία Εγγράφου» Κάθε φορά που επιλέγεται «ηµιουργία Εγγράφου» το πρόγραµµα διαγράφει ΟΛΑ τα φύλλα που τυχόν υπάρχουν στο τρέχον έγγραφο και παράγει νέο µε βάση τις πληροφορίες που υπάρχουν στα σχέδια. Για τη δηµιουργία τους τα έγγραφα SEE αντλούν πληροφορίες από την αντίστοιχη Λίστα, γι αυτό πρέπει να φροντίζουµε ώστε οι Λίστες να είναι σωστές και ενηµερωµένες. Σε περίπτωση που οι Λίστες έχουν αναντιστοιχίες µε τα σχέδια, τότε αυτές θα µεταφερθούν και στα αντίστοιχα Έγγραφα. Γι αυτό το λόγο καλό είναι, πριν την τελική παραγωγή των εγγράφων Λιστών, να εκτελείται η εντολή : «Αρχείο >Ενηµέρωση Βάσης εδ. Έργου». Προβάλλεται µάσκα όπου επιλέγουµε : ΝΑΙ : Για να ενηµερωθούν οι Λίστες, από τα δεδοµένα των σχεδίων. ΟΧΙ : Για να ενηµερωθούν τα σχέδια από τις υπάρχουσες πληροφορίες στις Λίστες. Με Άκυρο, ακυρώνεται η διαδικασία ενηµέρωσης

19 IGE+XAO ΕΛΛΑΣ B. Παραγωγή Σχεδίων B1. ηµιουργία Έργου Για να δηµιουργήσουµε µία ΝΕΑ µελέτη, επιλέγουµε την εντολή : «Αρχείο >Νέο» (ή το σχετικό εικονίδιο). Στην οθόνη παρουσιάζεται µάσκα για τη καταχώρηση του ονόµατος του έργου που θα δηµιουργηθεί. Εισάγουµε το όνοµα του αρχείου στο σχετικό πεδίο, και µετά το κουµπί [Αποθήκευση]. ΠΡΟΣΟΧΗ : Αν υπάρχει ήδη άλλο έργο µε το ίδιο όνοµα στο δίσκο το πρόγραµµα θα προβάλλει µήνυµα για αντικατάσταση του από το νέο. Απαντάµε «ΟΧΙ=να µην αντικατασταθεί» και εισάγουµε άλλο όνοµα, για να µην χάσουµε το υπάρχον έργο-σχέδιο. Επιλογή Πρότυπου Αφού προσδιοριστεί το όνοµα του Έργου, πρέπει να επιλεγεί µε βάση ποιο πρότυπο θα ανοίξει. Το πρότυπο θα καθορίσει τα φύλλα που θα χρησιµοποιηθούν για τη σχεδίαση, τις παραµέτρους κυκλω- µάτων, τις ιδιότητες Έργου,τις διαθέσιµες πληροφορίες Έργου, και τις Λίστες-Έγγραφα SEE που θα µπορούµε να εξάγουµε. Εµφανίζεται αυτόµατα µάσκα, όπου φαίνονται όλα τα διαθέσιµα πρότυπα, από τα οποία πρέπει να επιλέξουµε. Οι επιλογές που έχουµε είναι : GR_ πρότυποκυκλωματων : για τη παραγωγή έργων που περιέχουν φύλλα σχεδίασης & έντυπα µε περιγραφές στην Ελληνική γλώσσα. ENG_CIRCUITSstandard : για τη παραγωγή έργων που περιέχουν φύλλα σχεδίασης & έντυπα µε περιγραφές στην Αγγλική γλώσσα. Επιλέγουµε από τη µάσκα πρότυπο και µετά [ΟΚ], οπότε δηµιουργείται το νέο έργο. Αν επιλέξουµε [AKYΡΟ] τότε ακυρώνεται η διαδικασία δηµιουργίας νέου Έργου. Πληροφορίες Έργου Στη µάσκα «Πληροφορίες Έργου» εισάγονται πληροφορίες σχετικά µε το έργο που θα παράγουµε. Εδώ θα εισάγουµε γενικά στοιχεία όπως Όνοµα πελάτη, Περιγραφή έργου κλπ. Ανάλογα µε το πρότυπο έργο µε βάση το οποίο δουλεύουµε, οι πληροφορίες αυτές διαφέρουν. Πολλές από αυτές τις πληροφορίες εµφανίζονται και στο υπόµνηµα του σχεδίου αλλά και σε διάφορα έγγραφα (Λίστες) που παράγονται από το πρόγραµµα. Οι πληροφορίες στη µάσκα «Πληροφορίες Έργου» είναι κοινές για όλα τα φύλλα του έργου. Στο κάτω µέρος της µάσκας τέσσερα πεδία τα οποία αυτόµατα εµφανίζονται στο υπόµνηµα του σχεδίου, και αφορούν στα στοιχεία της εταιρίας µας. Οι πληροφορίες αυτές συνήθως είναι εκ των προτέρων καταχωρηµένες στο πρότυπο ώστε να ΜΗΝ τις καταχωρούµε σε κάθε νέο έργο (βλέπε Προσαρµογή προτύπων). Αφού καταχωρηθούν τα απαραίτητα στοιχεία στη µάσκα «Πληροφορίες Έργου», απλά κλείνουµε τη µάσκα. Οι πληροφορίες αποθηκεύονται αυτόµατα

20 SEE Electrical v7r2 / Κυκλώµατα STANDARD Στη µάσκα Πληροφορίες Έργου µπορούµε να µεταβούµε αν επιλέξουµε το όνοµα του έργο στο «έντρο Έργου» και στη συνέχεια : δεξί κλικ >Πληροφορίες. Αν το παράθυρο «Ιδιότητες» είναι µόνιµα ανοιχτό στην οθόνη, έχουµε άµεση πρόσβαση στις πληροφορίες έργου, απλά επιλέγοντας το όνοµα του έργου στο έντρο έργου. Ιδιότητες Έργου Πρόσθετες παραµέτρους για το έργο µπορούµε να ορίσουµε µε : «δεξί κλικ πάνω στο Εργο >Ιδιότητες» Ανοίγει µάσκα στην οποία µπορούµε να ορίσουµε : Αυτόµατη ενηµέρωση ηµεροµηνίας αναθεώρησης : Αν το πεδίο είναι ενεργό, τότε κάθε φορά που τροποποιείται κάποιο φύλλο κυκλωµάτων, ενηµερώνεται αυτόµατα το αντίστοιχο πεδίο «Ηµ/νία αναθεώρησης» στις Πληροφορίες Φύλλου. Λειτουργία /Θέση ιαχείριση φύλλων κατά Λειτουργία /Θέση : Ενεργοποιείται για να εισάγουµε πληροφορίες Λειτουργία /Θέση (Function /Location) στα φύλλα κυκλωµάτων του έργου, οµαδοποιώντας έτσι τα φύλλα του έργου ανάλογα µε τη λειτουργία που επιτελούν. Οµαδοποίηση Φύλλων σε φακέλους κατά Λειτουργία : Ενεργό : τα φύλλα κυκλωµάτων οµαδοποιούνται σε φακέλους µε το όνοµα της Λειτουργίας στο ένδρο Έργου. Μη Ενεργό : τα φύλλα εµφανίζονται µε τον κλασικό τρόπο (λίστα) στο ένδρο Έργου. Πλαίσιο Λειτουργία /Θέση : (εφόσον έχουµε ενεργοποιήσει «ιαχείριση κατά Λειτ/Θέση»). Τύπος Γρ : Επιλέγουµε τύπο γραµµής για το Πλαίσιο Λ/Θ που θα σχεδιάζουµε. Αλλαγή Λειτ/Θέση σε Καλώδια : Σε περίπτωση που µέσα στο Πλαίσιο Λ/Θ περιέχεται µέρος καλωδίου (αγωγοί κάποιου καλωδίου που ορίζεται σε άλλη θέση του σχεδίου) θα αλλάζει Λ/Θ ΚΑΙ το καλώδιο, αν το πεδίο αυτό είναι ενεργό. Αλλαγή Λειτ/Θέση σε εξαρτόµενα : Σε περίπτωση που µέσα στο Πλαίσιο Λ/Θ περιέχονται εξαρτηµένο σύµβολο (επαφές πηνίων, βοηθητικές επαφές εξαρτηµάτων, σήµατα PLC) θα αλλάζει Λ/Θ ΚΑΙ το αρχικό σύµβολο, αν το πεδίο αυτό είναι ενεργό. Ενεργοποίηση µηνυµάτων : Το πεδίο απενεργοποιείται αν ΕΝ θέλουµε να εµφανίζονται µηνύµατα λάθους στις παρακάτω περιπτώσεις : - Όταν αντιστοιχούνται σ ένα πηνίο παραπάνω επαφές απ όσες προσδιορίζονται στο τύπο του. - Όταν σ ένα καλώδιο αντιστοιχούνται παραπάνω αγωγοί απ όσους ορίζονται στο τύπο του. Μονάδες : Επιλέγουµε µονάδα µέτρησης ανάµεσα σε «mm» ή «ίντσες». Η επιλογή ΕΝ επηρεάζει τις πραγµατικές τιµές διαστάσεων. Χρειάζεται προσοχή καθώς οι µονάδες που θα χρησιµοποιήσουµε επηρεάζουν και την εκτύπωση, οπότε πρέπει να επιλεγούν κατάλληλα µεγέθη για φύλλα σχεδίασης, στην περίπτωση που επιθυµούµε εκτύπωση µε κλίµακα. Ενοποίηση εξαρτηµάτων : Αν σ ένα εξάρτηµα δώσουµε όνοµα που ήδη υπάρχει (σε άλλο εξάρτηµα του σχεδίου), πρέπει να επιλέξουµε αν πρόκειται για διαφορετικό εξάρτηµα ή θέλουµε το ίδιο εξάρτηµα σε 2 η θέση στο σχέδιο (ενοποίηση). Στην περίπτωση ενοποίησης προκύπτει το θέµα των πληροφοριών, δηλαδή ποιες πληροφορίες (τύπος, περιγραφή κλπ) θα κρατηθούν, οι πληροφορίες από το υπάρχον εξάρτηµα ή οι πληροφορίες που θα εισάγουµε στο νέο εξάρτηµα. Στο πεδίο «Κείµενα-Πληροφορίες» ορίζουµε µία από τις επιλογές : - Οι πληροφορίες να παίρνονται από το υπάρχον εξάρτηµα. - Οι πληροφορίες να παίρνονται από το Νέο εξάρτηµα που ενοποιούµε µε το υπάρχον. - Να επιλέγουµε κατά την εισαγωγή, σε σχετική ερώτηση, Οι επιθυµητές ιδιότητες έργου πρέπει να ορισθούν στο πρότυπο έργο που θα χρησιµοποιούµε, ώστε να µη χρειάζεται να τις ορίζουµε σε κάθε νέο έργο

21 IGE+XAO ΕΛΛΑΣ B1.1 ηµιουργία Φύλλων κυκλωµάτων Φύλλο κυκλωµάτων µπορεί να δηµιουργηθεί µε την εντολή «Νέο» (Αρχική /Φύλλο) αφού επιλέξουµε το φάκελο «Κυκλώµατα» στο δέντρο έργου. Εναλλακτικά µπορεί να χρησιµοποιηθεί : «δεξί κλικ στο φάκελο Κυκλώµατα >Νέο» Παρουσιάζεται η µάσκα «Πληροφορίες Φύλλου» όπου εισάγουµε περιγραφή για το φύλλο, και µε [ΟΚ] το φύλλο ανοίγει στην οθόνη. ηµιουργείται κενό φύλλο µε βάση το επιλεγ- µένο πρότυπο φύλλο στις παραµέτρους κυκλωµάτων. Νέα φύλλα κυκλωµάτων µπορούν να δηµιουργηθούν σε οποιοδήποτε στάδιο σχεδίασης βρισκοµαστε. Πληροφορίες φύλλου Κάθε φορά που δηµιουργείται Νέο Φύλλο, αυτόµατα προβάλλεται η Μάσκα «Πληροφορίες Φύλλου», όπου συµπληρώνονται πληροφορίες σχετικά µε το φύλλο που θα δηµιουργηθεί. Οποιαδήποτε από αυτές τις πληροφορίες µπορούν να εµφανίζονται και πάνω στο φύλλο σχεδίασης (υπόµνηµα) ανάλογα µε το πρότυπο φύλλο που χρησιµοποιούµε. Στη συνέχεια µε [ΟΚ] ανοίγει ένα κενό φύλλο κυκλωµάτων µε βάση το πρότυπο φύλλο για κυκλώµατα που είναι ενεργό στις παραµέτρους κυκλωµάτων. Στις πληροφορίες φύλλου διακρίνουµε τα πεδία : Φύλλο (Α/Α φύλλου) : Αύξουσα αρίθµηση που εισάγεται αυτόµατα. Ο Α/Α φύλλου µπορεί ν αλλάξει από το χρήστη, δίχως να επιτρέπεται να δοθεί ο ίδιος Α/Α σε δύο διαφορετικά φύλλα. Index Φύλλου : Για τη δηµιουργία διαφορετικών φύλλων µε ίδιο Α/Α, χρησιµοποιείται το πεδίο «Index Φύλλου». πχ. Φύλλο µε Α/Α «001» και Index «a» (Φύλλο «1.a»). Το Index εισάγεται ελεύθερα από το χρήστη, και χρησιµοποιείται κυρίως όταν θέλουµε να παρεµβάλλουµε κάποιο φύλλο ανάµεσα σε δύο υπάρχοντα φύλλα, δίχως να αλλάξουµε την αρίθµηση των επόµενων φύλλων. Φύλλο /ΠΕΡΙΓΡΑΦΗ1 & 2 : Προσφέρονται δύο πεδία για την περιγραφή του φύλλου. Είναι σηµαντικό να εισάγεται τουλάχιστον η «Περιγραφή 1» σε κάθε φύλλο, καθώς µε αυτή την περιγραφή εµφανίζεται το φύλλο και στο δέντρο έργου. Παράλληλα τα πεδία εµφανίζονται και στο υπόµνηµα κάθε φύλλου. Ηµ/νία δηµιουργίας Φύλλου : Εισάγεται αυτόµατα η ηµεροµηνία που δηµιουργήθηκε το φύλλο. Ηµ/νία Αναθεώρησης Φύλλου : Εισάγεται αυτόµατα η ηµ/νία τελευταίας αναθεώρησης. Φύλλο ηµιουργήθηκε από : Εισάγεται το όνοµα αυτού που δηµιούργησε το φύλλο (σε περίπτωση που στο ίδιο έργο εργάζονται παραπάνω από ένα άτοµα). Αναθεωρήσεις Φύλλου : Το πρόγραµµα µπορεί αυτόµατα να ενηµερώνει τις αναθεωρήσεις κάθε φύλλου. Για κάθε αναθεώρηση προσφέρονται τρία πεδία : - - Ηµεροµηνία αναθεώρησης : Εισάγεται αυτόµατα κάθε φορά που γίνεται κάποια αλλαγή. Νο & περιγραφή αναθεώρησης : Εισάγονται από το χρήστη α/α και σύντοµη περιγραφή για κάθε αναθεώρηση
