1 САВЕЗНА РЕПУБЛИКА ЈУГОСЛАВИЈА САВЕЗНО МИНИСТАРСТВО ПРИВРЕДЕ И УНУТРАШЊЕ ТРГОВИНЕ САВЕЗНИ ЗАВОД ЗА МЕРЕ И ДРАГОЦЕНЕ МЕТАЛЕ Београд, Мике Аласа 14, пошт.фах 384 тел. (011) , телефакс: (011) На основу члана 36. Закона о мерним јединицама и мерилима ( Службени лист СРЈ, бр. 80/94, 28/96 и 12/98), а на захтев SERVISA ZA IZRADU I POPRAVKU VAGA, Нови Сад, Доже Ђерђа 14, Савезни завод за мере и драгоцене метале доноси Р Е Ш Е Њ Е О ОДОБРЕЊУ ТИПА МЕРИЛА Назив мерила Електронски мерни и показни уређај мерила масе Ознака основног типа: Cardinal 748 Произвођач мерила: Cardinal Scale Manufacturing, САД Службена ознака типа: М Рок важења решења: године Испитивањем типа мерила утврђено је да мерило испуњава метролошке услове прописане Правилником о метролошким условима за мерила масе - ваге са неаутоматским функционисањем, класе тачности I, II, III, и IIII ("Службени лист СФРЈ", бр. 4/87). Број: 2/ Београд, године Д И Р Е К Т О Р Mр Драган Милошевић

2 ПРИЛОГ РЕШЕЊУ О ОДОБРЕЊУ ТИПА МЕРИЛА БРОЈ: 2/ МЕТРОЛОШКА СВОЈСТВА МЕРИЛА 1.1. Класа тачности Класа тачности мерила масе у чијем саставу је електронски мерни и показни уређај за мерила масе - ваге са неаутоматским функционисањем (тип Cardinal 748) је: 1) III за број испитних подељака n 3 000; 2) IIII за број испитних подељака n Мерни опсег У зависности од примењених електромеханичких мерних претварача (у даљем тексту: ЕМП), са или без преносног система, одређује се мерни опсег и вредност испитног подељка за цело мерило. Одговарајући електрични сигнал је једнак или већи од 3,73 µv по испитном подељку за електрични отпор оптерећења од 44 Ω, при напону напајања ЕМП од 8 V једносмерне струје. Min мерење није мање од: - 20 испитних подељака за вагу класе тачности III ; - 10 испитних подељака за вагу класе тачности IIII Референтни услови - напон напајања: 220 V; + 22 V, - 33 V - фреквенција: (50 ± 1) Hz - температура: од 10 o C до + 40 o C Намена мерила Електронски мерни и показни уређај за мерење масе, обраду и показивање резултата мерења, мери масу у саставу мерила масе са неаутоматским функционисањем Функционалност мерила и основне карактеристике конструкције Принцип рада се заснива на обради електричног сигнала који долази од електромеханичких - тензометријских мерних претварача у микрорачунару, а која се обавља после појачања и A/D претварања. Прикључивање ЕМП се врши шестожилним каблом. Функционални блокови електронског показног уређаја Седмосегментни LCD показивач (висине 25 mm), или седмосегментни LED показивач мерене масе (висине 20 mm) са шест бројчаних места, знаком, децималним знаком и ознаком мерне јединице. На показивачу, испод бројчаних места, се налазе показивачи: бруто, таре, нето и нуле. Електронски мерни и показни уређај има поред основног показивача вредности мерене масе матрични показивач за приказ потребних параметара за рад мерила. 2

3 Уређај за почетно довођење показивача у подручје нуле (иницијална нула), у опсегу до 20 % Max мерења. Уређај за полуаутоматско довођење показивача у подручје нуле, у опсегу до 4 % Max мерења са грешком до ± 0,25 d. Уређај за аутоматску исправку одступања од нуле у опсегу до 4 % Max мерења са грешком до ± 0,25 d. Уређај за полуаутоматско изједначавање таре (тара са највише до пет цифарских места, која се одузима од Max мерења). Уређај за задавање таре (тара са највише до пет цифарских места, која се одузима од Max мерења). Уређај за контролу стања мировања и показивања прекорачења Max мерења (до 9 подељака). Фолијска тастатура са 27 тастера од којих је шест тастера намењено основним функцијама тастера: нула, бруто, тара, нето и штампање. Тест показивача, заштита програмских података, контролни збир и исказивање кода грешке. Електронски мерни и показни уређај има серијски интерфејс RS232 или струјну петљу 20 ma галвански изоловане за прикључак штампача. Опционо електронски мерни и показни уређај може да поседује серијски интерфејс RS232 или струјну петљу 20 ma галвански изоловане за прикључак периферних уређаја. Напајање једносмерном струјом 300 ma до 800 ma, 12 V до18v преко адаптера 220 V / 12 V Изглед и начин жигосања електронских мерних и показних уређаја приказани су на сликама 1, 2, 3 и 4. Слика 1. Изглед електронског мерног и показног уређаја Cardinal 748 3

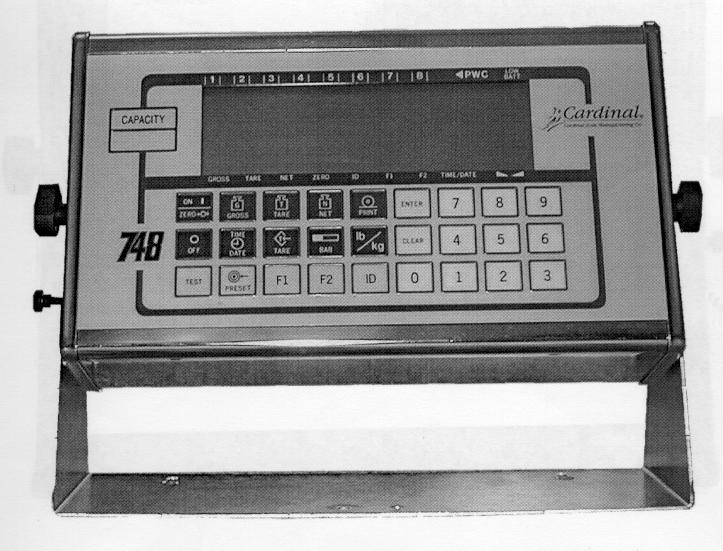

4 1 Натписна плочица са плочицом за жигосање основним и годишњим жигом Завода 2 Коришћен прикључак Некоришћен прикључак 1, 2 Места за жигосање основним и годишњим жигом Завода Места за жигосање oсновним и годишњим жигом Завода Слика 3. Начин жигосања електронског мерног и показног уређаја Cardinal 748 Слика 2. Изглед електронског мерног и показног уређаја Cardinal 748 у кућишту "NEMA 4X" 4

5 "1" Натписна плочица са плочицом за жигосање основним и годишњим жигом Завода "1" Детаљ "1" Место за жигосање основним и годишњим жигом Завода Слика 4. Начин жигосања електронског мерног и показног уређаја Cardinal 748 у кућишту "NEMA 4X" 1.7. Натписи и ознаке Натписи и ознаке се стављају на натписну плочицу (слика 3 и 4). 5

6 2. ПРЕГЛЕД И ЖИГОСАЊЕ МЕРИЛА 2.1. Преглед мерила Први преглед електронског показног уређаја се не захтева, ако је раднику Контроле при првом прегледу мерила ( ваге) стављено на увид уверење од произвођача из кога се види да електронски мерни и показни уређај одговара по метролошким својствима одобреном типу. У супротном, може се захтевати први преглед сходно метролошким условима за ову врсту мерила. Први преглед се обавља калибратором - симулатором ЕМП чије одступање услед нелинеарности није веће од 1/3 дозвољеног одступања за испитивани мерни уређај Врсте и места стављања жигова Мерило масе (електронски показни уређај у саставу мерила масе), после првог и периодичног прегледа, жигоше се основним и годишњим жигом Завода за мерила према сликама 3 и НАПОМЕНЕ 3.1. Уз свако мерило доставља се упутство о руковању и одржавању мерила, које посебно садржи услове за исправно коришћење и функционисање мерила Овим решењем о одобрењу типа мерила не потврђују се својства мерила у погледу безбедности и заштите. Д И Р Е К Т О Р Mр Драган Милошевић 6
