1 Μοντέλα/Models DVI/DVO-18 DVI/DVO-24 Επιτοίχια Μονάδα Inverter Εγχειρίδιο Χρήσης Wall Mounted Unit Owner s Manual Σας ευχαριστούμε που επιλέξατε το σύστημα κλιματισμού INVENTOR. Για να χρησιμοποιήσετε σωστά αυτή τη μονάδα, παρακαλούμε διαβάστε προσεκτικά αυτό το εγχειρίδιο χρήσης και φυλάξτε το για μελλοντική αναφορά. Thank you for choosing INVENTOR air conditioning system. For correct use of this unit, please read this manual carefully and keep it for future reference.

2 Περιεχόμενα Χρήση και Συντήρηση Προφυλάξεις κατά τη χρήση... 1 Προδιαγραφές και τεχνικά δεδομένα... 4 Οδηγίες χρήσης... 5 Περιγραφή εξαρτημάτων κλιματιστικής μονάδας...6 Διαδικασία λειτουργίας τηλεχειριστηρίου... 7 Καθαρισμός και συντήρηση Αντιμετώπιση προβλημάτων...12 Διαδικασία εγκατάστασης Προφυλάξεις κατά την εγκατάσταση Σχέδιο διαστάσεων εγκατάστασης Εγκατάσταση εσωτερικής μονάδας Εγκατάσταση εξωτερικής μονάδας Δοκιμαστική λειτουργία και έλεγχοι μετά την εγκατάσταση Αυτό το σύμβολο υποδεικνύει μια ενέργεια που απαγορεύεται. Αυτό το σύμβολο υποδεικνύει μια ενέργεια που πρέπει να ακολουθείται. Ευχαριστούμε που επιλέξατε την κλιματιστική μονάδα Inventor. Για να χρησιμοποιήσετε σωστά αυτήν την κλιματιστική μονάδα, φυλάξτε με προσοχή αυτό το εγχειρίδιο χρήσης για μελλοντική αναφορά.

3 Χρήση και Συντήρηση - Προφυλάξεις κατά τη χρήση Διαβάστε προσεκτικά τις ακόλουθες προφυλάξεις πριν από τη χρήση. Σε περίπτωση προβλήματος (π.χ. οσμή καμένου), διακόψτε αμέσως την παροχή ρεύματος και επικοινωνήστε με το Εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης της Inventor. Προειδοποίηση Ποτέ μην λειτουργείτε την κλιματιστική μονάδα με βρεγμένα χέρια. Μην κόβετε ή καταστρέφετε τα καλώδια ρεύματος και τα καλώδια ελέγχου. Σε περίπτωση φθοράς, τα καλώδια ρεύματος και τα καλώδια ελέγχου σήματος της κλιματιστικής μονάδας πρέπει να αντικαθίστανται από επαγγελματίες τεχνικούς με τα αντίστοιχα ειδικά καλώδια. Αν το πρόβλημα εξακολουθεί να υφίσταται ενδέχεται να χαλάσει η κλιματιστική μονάδα ή ακόμη χειρότερα να προκληθεί ηλεκτροπληξία ή πυρκαγιά. Διαφορετικά υπάρχει κίνδυνος ηλεκτροπληξίας. Για την αποφυγή πυρκαγιάς βεβαιωθείτε ότι η παροχή ρεύματος χρησιμοποιεί ειδικό κύκλωμα. Αν η κλιματιστική μονάδα δεν πρόκειται να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα, αποσυνδέετε την παροχή ρεύματος. Ποτέ μην καταστρέφετε το καλώδιο και μην χρησιμοποιείτε μη εγκεκριμένο καλώδιο. Διαφορετικά ενδέχεται να προκληθεί ηλεκτροπληξία ή πυρκαγιά. Πριν από τον καθαρισμό, απενεργοποιείτε την κλιματιστική μονάδα. διακόωψτε την τροφοδοσία Διαφορετικά ενδέχεται να προκληθεί ηλεκτροπληξία ή τραυματισμός. Διαφορετικά η σκόνη που συσσωρεύεται ενδέχεται να προκαλέσει θέρμανση ή πυρκαγιά. Η ονομαστική τάση αυτής της κλιματιστικής μονάδας είναι V~, με ανεκτή αυξομείωση 10%. Αν η τάση είναι υπερβολικά χαμηλή, ο συμπιεστής δονείται απότομα προκαλώντας φθορές στο σύστημα ψυκτικού. Αν η τάση είναι υπερβολικά υψηλή, τα ηλεκτρικά εξαρτήματα φθείρονται εύκολα. Διαφορετικά ενδέχεται να προκληθεί υπερθέρμανση του καλωδίου και να εκδηλωθεί πυρκαγιά. Βεβαιωθείτε ότι η παροχή ρεύματος διαθέτει ειδικό κύκλωμα με ασφαλειοδιακόπτη επαρκούς απόδοσης. Η κλιματιστική μονάδα μπορεί να ξεκινά ή να σταματά αυτόματα ανάλογα με τις απαιτήσεις σας. Μην ενεργοποιείτε ή απενεργοποιείτε την κλιματιστική μονάδα πάρα πολύ συχνά. Διαφορετικά υπάρχουν αρνητικές επιδράσεις στην κλιματιστική μονάδα. -1-

4 Προφυλάξεις κατά τη χρήση Γείωση: Η μονάδα πρέπει να συνδέεται με αξιόπιστη γείωση. Το καλώδιο γείωσης πρέπει να είναι συνδεδεμένο με την ειδική διάταξη γείωσης του κτιρίου. Φροντίζετε να αποσυνδέετε το βύσμα τροφοδοσίας όταν δεν πρόκειται να χρησιμοποιήσετε την κλιματιστική μονάδα για μεγάλο χρονικό διάστημα. Ρυθμίστε τη θερμοκρασία του δωματίου κατάλληλα. Η διαφορά μεταξύ της θερμοκρασίας του εσωτερικού και του εξωτερικού χώρου θα πρέπει να είναι 5 C. Αν δεν υπάρχει τέτοια διάταξη, απευθυνθείτε σε επαγγελματία τεχνικό για την εγκατάστασή της. Ποτέ μην συνδέετε το καλώδιο γείωσης με αγωγούς αερίου, αγωγούς νερού, αγωγούς αποχέτευσης ή με άλλα μέρη που οι επαγγελματίες τεχνικοί θεωρούν αναξιόπιστα. Διαφορετικά η σκόνη που συσσωρεύεται ενδέχεται να προκαλέσει θέρμανση ή πυρκαγιά. Κατά τη λειτουργία της κλιματιστικής μονάδας, μην αφήνετε την πόρτα και το παράθυρο του δωματίου ανοιχτά για μεγάλο χρονικό διάστημα. Ποτέ μην καλύπτετε την είσοδο ή την έξοδο αέρα της εσωτερικής και της εξωτερικής μονάδας. Χημικά που ψεκάζονται και δεξαμενές φωταερίου πρέπει να τοποθετούνται σε απόσταση 1m από την εσωτερική και την εξωτερική μονάδα. Διαφορετικά μειώνεται η απόδοση της κλιματιστικής μονάδας. Προσέχετε μην καταστραφεί η βάση προσάρτησης της εξωτερικής μονάδας. Καθώς έτσι μειώνεται η απόδοση της κλιματιστικής μονάδας ή προκαλείται διακοπή ρεύματος ή ακόμη και πυρκαγιά. Μην πατάτε ή μην τοποθετείτε πράγματα επάνω στην εξωτερική μονάδα. Διαφορετικά ενδέχεται να προκληθεί πυρκαγιά ή έκρηξη. Μην επισκευάζετε την κλιματιστική μονάδα κατά την κρίση σας. Αν η βάση φθαρεί και δεν επισκευαστεί, η μονάδα ενδέχεται να πέσει κάτω και να προκαλέσει τραυματισμό. Σε περίπτωση πτώσης ανθρώπου ή αντικειμένων από τη μονάδα ενδέχεται να προκληθεί τραυματισμός. -2- Τυχόν λανθασμένη επισκευή ενδέχεται να προκαλέσει ηλεκτροπληξία ή πυρκαγιά. Επικοινωνήστε με το Εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης της Inventor για την επισκευή.

5 Προφυλάξεις κατά τη χρήση Η παροχή ρεύματος σε αυτήν την κλιματιστική μονάδα θα πρέπει να διαθέτει σύνδεση τύπου Y. Μην κόβετε ή καταστρέφετε το εξωτερικό καλώδιο. Σε περίπτωση φθοράς, το εξωτερικό καλώδιο πρέπει να αντικαθίσταται από επαγγελματία τεχνικό. Προσαρμόστε κατάλληλα τη ροή και την κατεύθυνση του αέρα. Κατά τη λειτουργία της κλιματιστικής μονάδας, μπορείτε να πατήσετε το πλήκτρο SWING (Ρύθμιση ροής) στο τηλεχειριστήριο για να προσαρμόστε την περσίδα-οδηγό και να αλλάξετε την κατεύθυνση της ροής του αέρα. Ποτέ μην τοποθετείτε τα δάχτυλά σας ή παρεμποδίζετε την έξοδο της εσωτερικής ή της εξωτερικής μονάδας. Περσίδα-οδηγός Ποτέ μην κατευθύνετε τον αέρα απευθείας σε κατοικίδια ή φυτά, καθώς αυτό ενδέχεται να τα βλάψει. Διαφορετικά, ενδέχεται να προκληθούν τραυματισμοί. Ποτέ μην ψεκάζετε ή μην πλένετε την κλιματιστική μονάδα με νερό. Ποτέ μην κατευθύνετε τον αέρα της κλιματιστικής μονάδας προς πηγές θερμότητας. Διαφορετικά, ενδέχεται να προκληθεί δυσλειτουργία ή ηλεκτροπληξία. Για να αποφύγετε τυχόν προβλήματα υγείας, μην εκθέτετε το σώμα σας στον κρύο αέρα για μεγάλο διάστημα και μη ρυθμίζετε πολύ χαμηλά τη θερμοκρασία του δωματίου. Διαφορετικά, η καύση είναι ατελής και προκαλείται δηλητηρίαση από μονοξείδιο του άνθρακα. Αυτή η κλιματιστική μονάδα δεν μπορεί να χρησιμοποιηθεί για το στέγνωμα ρούχων ή για την ψύξη τροφών. -3-

6

7 Οδηγίες χρήσης Αρχή και Ειδικές Λειτουργίες κατά την Ψύξη Αρχή: Η κλιματιστική μονάδα απορροφά θερμότητα από τον αέρα του εσωτερικού χώρου και τη μεταδίδει προς τα έξω για να την αποβάλει, έτσι ώστε να μειωθεί η θερμοκρασία του εσωτερικού περιβάλλοντος. Όταν η θερμοκρασία του εξωτερικού περιβάλλοντος αυξάνεται, η απόδοση ψύξης μειώνεται. Αντιψυκτική λειτουργία: Αν η κλιματιστική μονάδα βρίσκεται σε λειτουργία ψύξης με χαμηλή θερμοκρασία, επάνω στην επιφάνεια του εναλλάκτη θερμότητας της εσωτερικής μονάδας εμφανίζεται πάγος. Όταν η θερμοκρασία του εναλλάκτη θερμότητας της εσωτερικής μονάδας πέσει στους 0 C ή χαμηλότερα, ο μικροϋπολογιστής της εσωτερικής μονάδας διακόπτει τη λειτουργία του συμπιεστή για να προστατεύσει ολόκληρη τη μονάδα. Αρχή και Ειδικές Λειτουργίες κατά τη Θέρμανση Αρχή: Η κλιματιστική μονάδα απορροφά θερμότητα από τον αέρα του εξωτερικού χώρου και τη μεταδίδει προς τα μέσα για να την εκπέμψει, ώστε να αυξηθεί η θερμοκρασία του αέρα στο δωμάτιο. Όταν η θερμοκρασία του εξωτερικού περιβάλλοντος μειώνεται, μειώνεται και η απόδοση θέρμανσης. Με αυτόν τον τύπο συστήματος κυκλοφορίας θερμού αέρα η θερμοκρασία του εσωτερικού χώρου αυξάνεται σε μικρό χρονικό διάστημα. Αν η εξωτερική θερμοκρασία είναι ιδιαίτερα χαμηλή, χρησιμοποιείτε αυτήν την κλιματιστική μονάδα σε συνδυασμό με άλλες συσκευές θέρμανσης. Αποπάγωση: Όταν η εξωτερική θερμοκρασία είναι χαμηλή, αλλά η υγρασία είναι υψηλή, ο εναλλάκτης θερμότητας της εξωτερικής μονάδας ενδέχεται να παγώσει, αφού η κλιματιστική μονάδα λειτουργήσει για κάποιο χρονικό διάστημα. Αυτό μειώνει την απόδοση της θέρμανσης. Σε αυτήν την περίπτωση, ενεργοποιείται η λειτουργία της αυτόματης αποπάγωσης και η λειτουργία θέρμανσης διακόπτεται προσωρινά για 8-10 λεπτά. Κατά τη διάρκεια της αυτόματης αποπάγωσης σταματά ο ανεμιστήρας της εσωτερικής και της εξωτερικής μονάδας. Κατά τη διάρκεια της αποπάγωσης, η φωτεινή ένδειξη στην εσωτερική μονάδα αναβοσβήνει και ενδέχεται να εξέλθει ατμός από την εσωτερική μονάδα. Αυτό προκαλείται από τη γρήγορη αποπάγωση και δεν αποτελεί δυσλειτουργία. Μετά την ολοκλήρωση της διαδικασίας αποπάγωσης η λειτουργία θέρμανσης επανέρχεται αυτόματα. Λειτουργία προστασίας από κρύο αέρα: Στη λειτουργία θέρμανσης, αν ο εναλλάκτης θερμότητας της εσωτερικής μονάδας δεν καταφέρει να φτάσει μια συγκεκριμένη θερμοκρασία στις ακόλουθες καταστάσεις, ο ανεμιστήρας της εσωτερικής μονάδας δεν ξεκινά, έτσι ώστε να μην εξέλθει κρύος αέρας (μέσα σε 3 λεπτά): 1. Έναρξη λειτουργίας θέρμανσης. 2. Ολοκλήρωση αυτόματης αποπάγωσης. 3. Θέρμανση σε περιβάλλον με χαμηλή θερμοκρασία. Συνθήκες στις οποίες η κλιματιστική μονάδα δεν μπορεί να λειτουργήσει φυσιολογικά Μέσα στο εύρος των θερμοκρασιών που προσδιορίζεται παρακάτω ενδέχεται να ενεργοποιηθεί η διάταξη προστασίας, ώστε η μονάδα να σταματήσει να λειτουργεί. Θερμοκρασία εξωτερικού Λειτουργία θέρμανσης χώρου άνω των 24 C Θερμοκρασία εξωτερικού χώρου κάτω των -7 C Θερμοκρασία δωματίου Λειτουργία ψύξης Θερμοκρασία εξωτερικού χώρου άνω των 43 C Θερμοκρασία δωματίου Λειτουργία αφύγρανσης Θερμοκρασία δωματίου κάτω των 18 C άνω των 27 C κάτω των 21 C Αν η μονάδα λειτουργεί για πολλή ώρα σε λειτουργία ψύξης ή αφύγρανσης και η σχετική υγρασία είναι υψηλότερη από 80% (με ανοιχτά την πόρτα και τα παράθυρα), κοντά στην έξοδο του αέρα μπορεί να κυλήσουν σταγόνες υγρασίας. -5-

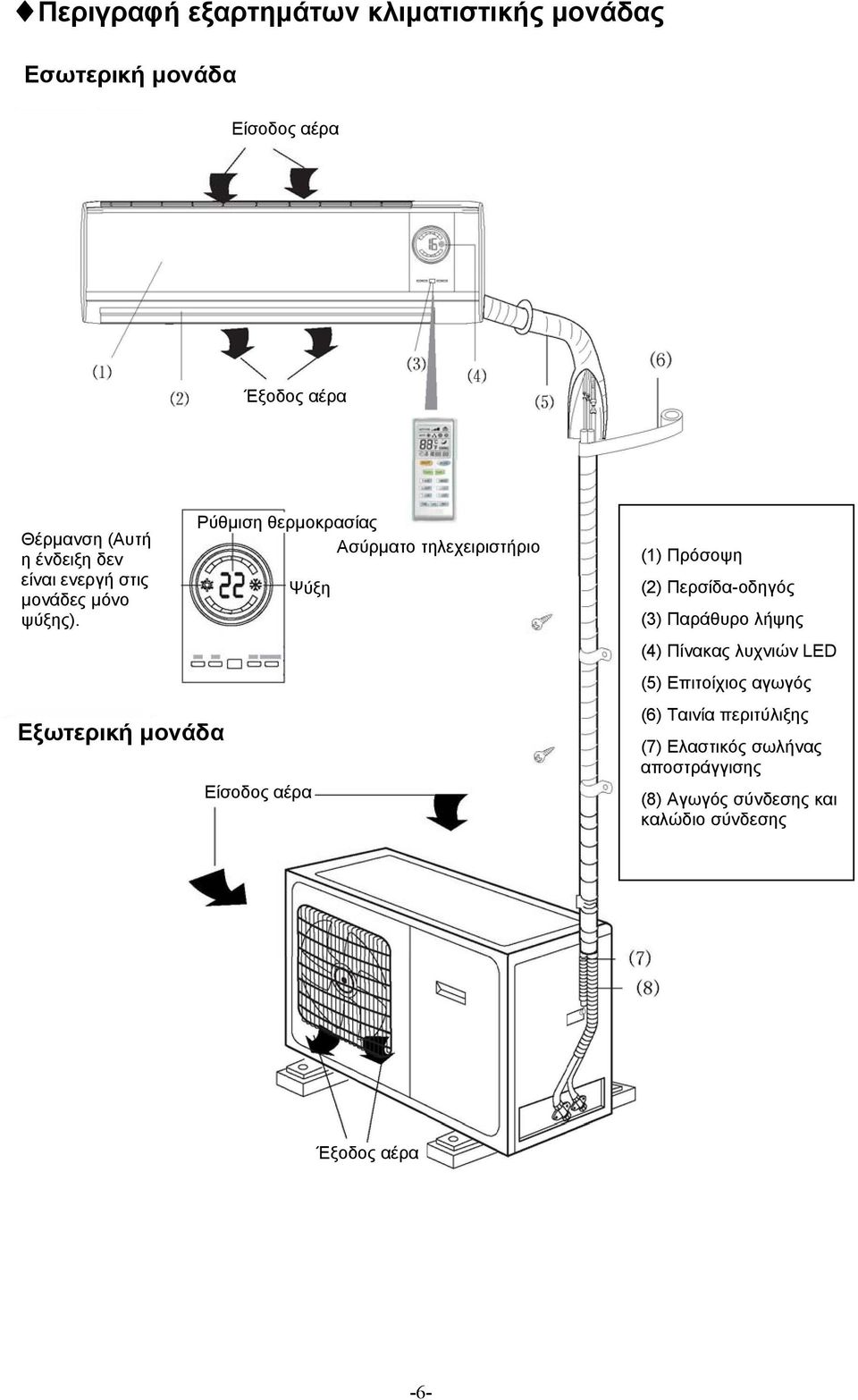

8 Περιγραφή εξαρτημάτων κλιματιστικής μονάδας Εσωτερική μονάδα Είσοδος αέρα Έξοδος αέρα Θέρμανση (Αυτή η ένδειξη δεν είναι ενεργή στις μονάδες μόνο ψύξης). Εξωτερική μονάδα Ρύθμιση θερμοκρασίας Ασύρματο τηλεχειριστήριο Ψύξη Είσοδος αέρα (1) Πρόσοψη (2) Περσίδα-οδηγός (3) Παράθυρο λήψης (4) Πίνακας λυχνιών LED (5) Επιτοίχιος αγωγός (6) Ταινία περιτύλιξης (7) Ελαστικός σωλήνας αποστράγγισης (8) Αγωγός σύνδεσης και καλώδιο σύνδεσης Έξοδος αέρα -6-

9 Διαδικασία λειτουργίας τηλεχειριστηρίου Ονομασία και λειτουργία Τηλεχειριστήριο Σημείωση: Βεβαιωθείτε ότι δεν παρεμβάλλεται κανένα εμπόδιο. Μην πετάτε και μην ρίχνετε το τηλεχειριστήριο. Μην τοποθετείτε το τηλεχειριστήριο σε απ' ευθείας έκθεση στο ηλιακό φως. Όταν η μονάδα ξεκινά πάλι μετά από μια διακοπή λειτουργίας, μπορεί να επανέλθει αυτόματα στον τελευταίο τρόπο λειτουργίας, και η εξωτερική μονάδα ξεκινά λίγο αργότερα. Πλήκτρα TEMP+ TEMP- (ΘΕΡΜ+ ΘΕΡΜ-): Στις λειτουργίες COOL (Ψύξη), DRY (Αφύγρανση), FAN (Ανεμιστήρας), HEAT (Θέρμανση), πατήστε αυτά τα δύο πλήκτρα για να ρυθμίσετε τη θερμοκρασία. Η ρύθμιση θερμοκρασίας μπορεί να κυμαίνεται μεταξύ 16 C-30 C. Η ρύθμιση θερμοκρασίας για κάθε τρόπο λειτουργίας μπορεί να καταγραφεί στη μνήμη. Πλήκτρο FAN (Ταχύτητα ανεμιστήρα): Όταν η μονάδα είναι ενεργοποιημένη και βρίσκεται σε λειτουργία AUTO (Αυτόματη), COOL (Ψύξη), FAN (Ανεμιστήρας), ή HEAT (Θέρμανση), αν πατήσετε αυτό το πλήκτρο, μπορείτε να ορίσετε την ταχύτητα ανεμιστήρα σε αυτόματη (auto), χαμηλή (low), μεσαία (middle) ή υψηλή (high). Στη λειτουργία DRY (Αφύγρανση) η ταχύτητα του ανεμιστήρα είναι χαμηλή (low). Η ταχύτητα του ανεμιστήρα για κάθε λειτουργία μπορεί να καταγραφεί στη μνήμη. Πλήκτρο SLEEP (Αναμονή): Στις λειτουργίες COOL (Ψύξη), DRY (Αφύγρανση), HEAT (Θέρμανση), πατήστε αυτό το πλήκτρο μία φορά για να ξεκινήσετε τη λειτουργία SLEEP (Αναμονή), και πατήστε το πάλι για να τη διακόψετε. Πλήκτρο MODE (Τρόπος λειτουργίας): Όταν η μονάδα είναι ενεργοποιημένη, πατήστε αυτό το πλήκτρο για να επιλέξετε μεταξύ των λειτουργιών AUTO (Αυτόματη), COOL (Ψύξη), DRY (Αφύγρανση), FAN (Ανεμιστήρας) και HEAT (Θέρμανση). Λειτουργία COOL (Ψύξη) Λειτουργία DRY (Αφύγρανση) Λειτουργία FAN (Ανεμιστήρας) Λειτουργία HEAT (Θέρμανση) Πλήκτρο CLOCK (Ρολόι): Αν πατήσετε μία φορά αυτό το πλήκτρο, αναβοσβήνει το εικονίδιο του ρολογιού και μπορείτε να ρυθμίσετε το ρολόι. Κατά τη ρύθμιση του ρολογιού, αν πατήσετε μία φορά το πλήκτρο TIME+ (Χρόνος+), οι μονάδες των λεπτών αυξάνονται κατά 1, και αν το πατήσετε συνεχόμενα για περισσότερο από 1 δευτερόλεπτο, οι δεκάδες των λεπτών αυξάνονται κατά 1 μονάδα κάθε μισό δευτερόλεπτο. Αν πατήσετε το πλήκτρο TIME- (Χρόνος-), οι μονάδες των λεπτών μειώνονται κατά 1 μονάδα, και αν το πατήσετε συνεχόμενα για περισσότερο από 1 δευτερόλεπτο, οι δεκάδες των λεπτών μειώνονται κατά 1 μονάδα κάθε μισό δευτερόλεπτο. Αφού ολοκληρώσετε τη ρύθμιση, πατήστε πάλι το πλήκτρο CLOCK (Ρολόι) για επιβεβαίωση. -7-

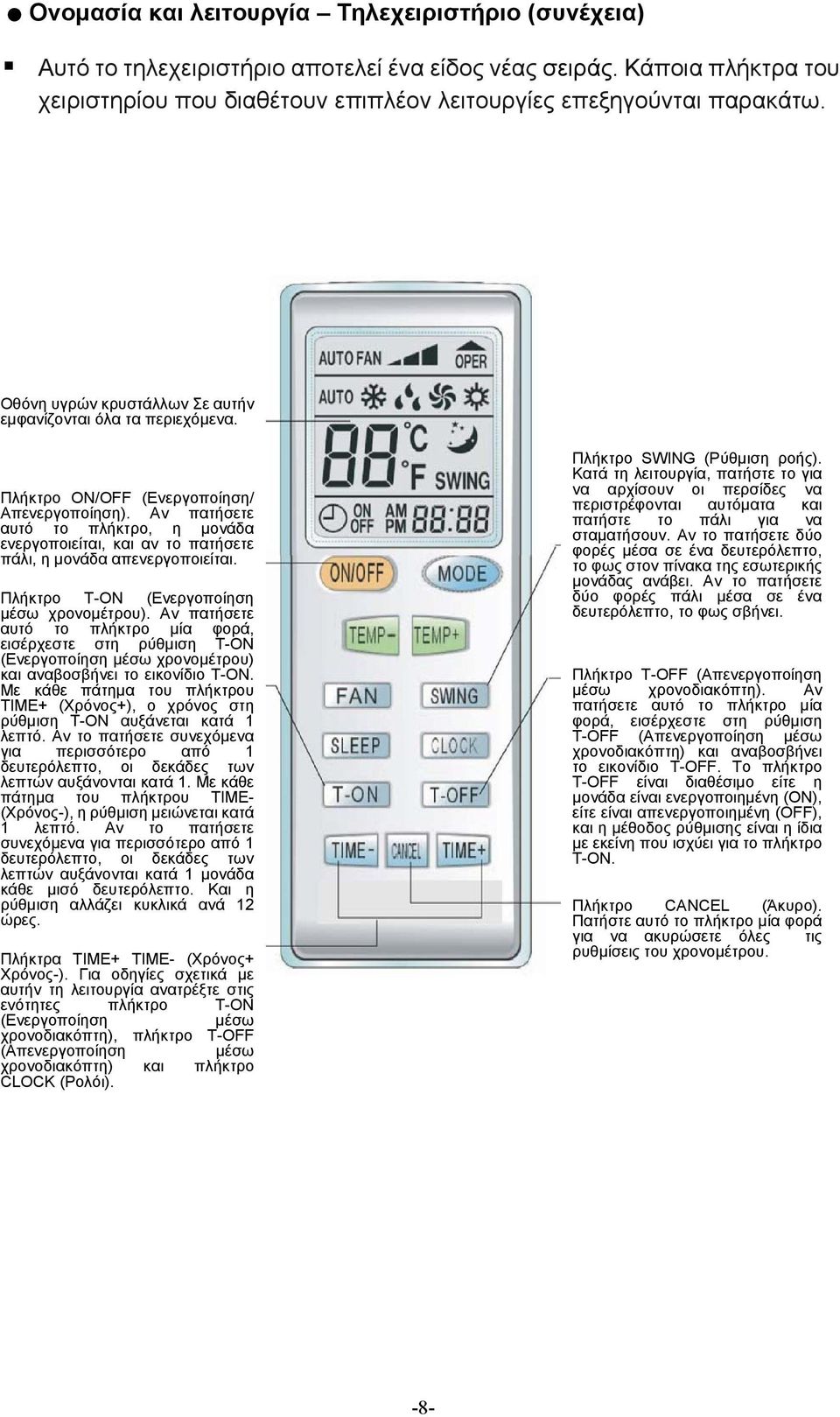

10 Ονομασία και λειτουργία Τηλεχειριστήριο (συνέχεια) Αυτό το τηλεχειριστήριο αποτελεί ένα είδος νέας σειράς. Κάποια πλήκτρα του χειριστηρίου που διαθέτουν επιπλέον λειτουργίες επεξηγούνται παρακάτω. Οθόνη υγρών κρυστάλλων Σε αυτήν εμφανίζονται όλα τα περιεχόμενα. Πλήκτρο ON/OFF (Ενεργοποίηση/ Απενεργοποίηση). Αν πατήσετε αυτό το πλήκτρο, η μονάδα ενεργοποιείται, και αν το πατήσετε πάλι, η μονάδα απενεργοποιείται. Πλήκτρο T-ON (Ενεργοποίηση μέσω χρονομέτρου). Αν πατήσετε αυτό το πλήκτρο μία φορά, εισέρχεστε στη ρύθμιση T-ON (Ενεργοποίηση μέσω χρονομέτρου) και αναβοσβήνει το εικονίδιο T-ON. Με κάθε πάτημα του πλήκτρου TIME+ (Χρόνος+), ο χρόνος στη ρύθμιση T-ON αυξάνεται κατά 1 λεπτό. Αν το πατήσετε συνεχόμενα για περισσότερο από 1 δευτερόλεπτο, οι δεκάδες των λεπτών αυξάνονται κατά 1. Με κάθε πάτημα του πλήκτρου TIME- (Χρόνος-), η ρύθμιση μειώνεται κατά 1 λεπτό. Αν το πατήσετε συνεχόμενα για περισσότερο από 1 δευτερόλεπτο, οι δεκάδες των λεπτών αυξάνονται κατά 1 μονάδα κάθε μισό δευτερόλεπτο. Και η ρύθμιση αλλάζει κυκλικά ανά 12 ώρες. Πλήκτρα TIME+ TIME- (Χρόνος+ Χρόνος-). Για οδηγίες σχετικά με αυτήν τη λειτουργία ανατρέξτε στις ενότητες πλήκτρο T-ON (Ενεργοποίηση μέσω χρονοδιακόπτη), πλήκτρο T-OFF (Απενεργοποίηση μέσω χρονοδιακόπτη) και πλήκτρο CLOCK (Ρολόι). Πλήκτρο SWING (Ρύθμιση ροής). Κατά τη λειτουργία, πατήστε το για να αρχίσουν οι περσίδες να περιστρέφονται αυτόματα και πατήστε το πάλι για να σταματήσουν. Αν το πατήσετε δύο φορές μέσα σε ένα δευτερόλεπτο, το φως στον πίνακα της εσωτερικής μονάδας ανάβει. Αν το πατήσετε δύο φορές πάλι μέσα σε ένα δευτερόλεπτο, το φως σβήνει. Πλήκτρο T-OFF (Απενεργοποίηση μέσω χρονοδιακόπτη). Αν πατήσετε αυτό το πλήκτρο μία φορά, εισέρχεστε στη ρύθμιση T-OFF (Απενεργοποίηση μέσω χρονοδιακόπτη) και αναβοσβήνει το εικονίδιο T-OFF. Το πλήκτρο T-OFF είναι διαθέσιμο είτε η μονάδα είναι ενεργοποιημένη (ON), είτε είναι απενεργοποιημένη (OFF), και η μέθοδος ρύθμισης είναι η ίδια με εκείνη που ισχύει για το πλήκτρο T-ON. Πλήκτρο CANCEL (Άκυρο). Πατήστε αυτό το πλήκτρο μία φορά για να ακυρώσετε όλες τις ρυθμίσεις του χρονομέτρου. -8-

11 Τρόπος εισαγωγής μπαταριών 1. Αφαιρέστε το κάλυμμα από το πίσω μέρος του τηλεχειριστηρίου. 2. Τοποθετήστε τις δύο μπαταρίες (δύο μπαταρίες ξηρού στοιχείου AAA). 3. Επανατοποθετήστε το κάλυμμα. ΣΗΜΕΙΩΣΗ: Μην ανακατεύετε καινούριες με παλιές μπαταρίες ή διαφορετικές μπαταρίες μεταξύ τους. Αφαιρείτε τις μπαταρίες όταν δεν πρόκειται να χρησιμοποιηθούν για μεγάλο χρονικό διάστημα. Οι μπαταρίες μπορούν να χρησιμοποιηθούν για περίπου ένα έτος. Το τηλεχειριστήριο θα πρέπει να απέχει τουλάχιστον 1m από τηλεοράσεις ή ηχοσυστήματα. Λειτουργία έκτακτης ανάγκης Σε περίπτωση απώλειας ή βλάβης του ασύρματου τηλεχειριστηρίου, παρακαλούμε χρησιμοποιείτε τον χειροκίνητο διακόπτη. Σε αυτήν την περίπτωση η μονάδα βρίσκεται στην αυτόματη λειτουργία (AUTO) και δεν μπορείτε να αλλάξετε τη ρύθμιση της θερμοκρασίας και την ταχύτητα του ανεμιστήρα.ακολουθήστε την παρακάτω διαδικασία χρησιμοποιώντας ένα στυλό ή κάποιο μονωμένο υλικό. Ενεργοποίηση της μονάδας: Όταν η μονάδα είναι απενεργοποιημένη, πατήστε τον χειροκίνητο διακόπτη και η μονάδα εισέρχεται αυτόματα στην αυτόματη λειτουργία (AUTO). Για βέλτιστο αποτέλεσμα, ο μικροϋπολογιστής επιλέγει τον τρόπο λειτουργίας (COOL - Ψύξη, HEAT - Θέρμανση, FAN - Ανεμιστήρας) ανάλογα με τη θερμοκρασία του εσωτερικού χώρου. Χειροκίνητος διακόπτης Απενεργοποίηση της μονάδας: Όταν η μονάδα είναι ενεργοποιημένη, τοποθετήστε τον χειροκίνητο διακόπτη στη θέση STOP (Διακοπή), και η λειτουργία της μονάδας διακόπτεται. -9-

12 Καθαρισμός και συντήρηση Προειδοποίηση Πριν από τον καθαρισμό της κλιματιστικής μονάδας, διακόπτετε πάντα την παροχή ρεύματος. Διαφορετικά ενδέχεται να προκληθεί ηλεκτροπληξία. Το βρέξιμο της κλιματιστικής μονάδας ενδέχεται να προκαλέσει ηλεκτροπληξία. Σε καμία περίπτωση μην πλένετε την κλιματιστική μονάδα. Τα πτητικά υγρά, όπως τα διαλυτικά ή η βενζίνη καταστρέφουν το εξωτερικό της κλιματιστικής μονάδας. (Για τον καθαρισμό του πλαισίου της κλιματιστικής μονάδας χρησιμοποιείτε μόνο μαλακό στεγνό πανί ή πανί που έχετε βρέξει με ουδέτερο απορρυπαντικό). Καθαρισμός της πρόσοψης (μην ξεχνάτε να την αφαιρείτε πριν από τον καθαρισμό). (1) Αφαίρεση της πρόσοψης 1. Ανασηκώστε την πρόσοψη προς την κατεύθυνση του βέλους. Για να την αφαιρέσετε τραβήξτε με δύναμη από τις αυλακώσεις στις δύο άκρες. (2) Καθαρισμός της πρόσοψης Πλύνετε με μαλακή βούρτσα με νερό και ουδέτερο απορρυπαντικό. Σκουπίστε το νερό και στεγνώστε την πρόσοψη. (3) Τοποθέτηση της πρόσοψης Τοποθετήστε τα στηρίγματα που βρίσκονται στις δύο άκρες της πρόσοψης στις αυλακώσεις στήριξης. Κλείστε την πρόσοψη προς την κατεύθυνση του βέλους και ασφαλίστε την. Δείτε την Εικ. 4 (α, β) Καθαρισμός φίλτρου (κάθε 3 μήνες περίπου) Σημείωση: Αν η κλιματιστική μονάδα βρίσκεται σε περιβάλλον με πολλή σκόνη, καθαρίζετε το φίλτρο αέρα πιο συχνά. Για να μην τραυματιστείτε, αφού αφαιρέσετε το φίλτρο μην αγγίζετε τα πτερύγια της εσωτερικής μονάδας με τα δάχτυλά σας. (1) Αφαίρεση του φίλτρου αέρα Κρατήστε την πρόσοψη από τις αυλακώσεις στις δύο άκρες της. Τραβήξτε με δύναμη προς την κατεύθυνση του βέλους για να ανοίξετε λίγο την πρόσοψη. Στη συνέχεια τραβήξτε το φίλτρο αέρα προς τα κάτω για να το αφαιρέσετε. Δείτε την Εικ. 5 (α, β, γ) (2) Καθαρισμός του φίλτρου αέρα Καθαρίστε το φίλτρο με ηλεκτρική σκούπα ή πλύνετέ το με νερό. Αν το φίλτρο είναι πολύ βρόμικο, πλύνετέ το με ζεστό νερό (κάτω από 45 C) όπου έχετε προσθέσει ουδέτερο απορρυπαντικό. Στη συνέχεια στεγνώστε το σε δροσερό μέρος. Σημείωση: Για να αποφύγετε αποχρωματισμό ή παραμόρφωση του φίλτρου, μην το πλένετε με καυτό νερό άνω των 45 C. Ποτέ μην το στεγνώνετε στη φωτιά, καθώς ενδέχεται να καεί ή να παραμορφωθεί (α) Εικ. 4 Εικ. 5 (β) (α) (β) (γ)

13 Καθαρισμός και συντήρηση (3) Εγκατάσταση του φίλτρου αέρα Τοποθετήστε το φίλτρο αέρα σύμφωνα με την κατεύθυνση του βέλους. Στη συνέχεια, ασφαλίστε το κάλυμμα της πρόσοψης. Έλεγχοι πριν από την έναρξη της περιόδου χρήσης 1. Ελέγξτε αν υπάρχει κάποιο εμπόδιο στην είσοδο/έξοδο του αέρα της εσωτερικής και της εξωτερικής μονάδας. 2. Ελέγξτε την αξιοπιστία του καλωδίου γείωσης. 3. Ελέγξτε αν η μπαταρία του τηλεχειριστηρίου χρειάζεται αντικατάσταση. 4. Ελέγξτε αν έχει φθαρεί το πλαίσιο στήριξης της εξωτερικής μονάδας. Αν έχει φθαρεί, επικοινωνήστε με το Εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης της Inventor. Έλεγχοι στο τέλος της περιόδου χρήσης 1. Διακόψτε την παροχή ρεύματος στην κλιματιστική μονάδα. 2. Καθαρίστε το φίλτρο, την εσωτερική και εξωτερική μονάδα. 3. Απομακρύνετε τη σκόνη και τα ξένα σωματίδια από την εξωτερική μονάδα. 4. Αν η εξωτερική μονάδα έχει σκουριάσει, βάψτε τα σκουριασμένα μέρη για να μην επεκταθεί η σκουριά. -11-

14 Αντιμετώπιση προβλημάτων Προειδοποίηση Μην επισκευάζετε την κλιματιστική μονάδα κατά την κρίση σας. Τυχόν λανθασμένη επισκευή ενδέχεται να προκαλέσει ηλεκτροπληξία ή πυρκαγιά, γι' αυτό επικοινωνήστε με το Εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης της Inventor για επισκευή από επαγγελματία τεχνικό. Πριν επικοινωνήσετε με το Κέντρο Τεχνικής Υποστήριξης, πραγματοποιήστε τους ακόλουθους ελέγχους για να εξοικονομήσετε χρόνο και χρήμα. Σφάλμα Μετά από επανεκκίνηση, της οποίας έχει προηγηθεί διακοπή λειτουργίας, η κλιματιστική μονάδα δεν λειτουργεί. Ανάλυση αιτίας Για την προστασία της κλιματιστικής μονάδας όταν πραγματοποιείται επανεκκίνηση αμέσως μετά από μια διακοπή λειτουργίας, η μονάδα ελέγχου με μικροϋπολογιστή καθυστερεί την έναρξη της λειτουργίας της μονάδας για 3 λεπτά. Από την κλιματιστική μονάδα αναδύεται δυσάρεστη οσμή κατά την εκκίνηση της λειτουργίας της. Η κλιματιστική μονάδα από μόνη της δεν έχει δυσάρεστη οσμή. Αν υπάρχει δυσάρεστη οσμή έχει συσσωρευτεί από το περιβάλλον. Λύση: Καθαρίστε το φίλτρο αέρα. Αν εξακολουθεί να υπάρχει πρόβλημα, η κλιματιστική μονάδα θα πρέπει να καθαριστεί (Παρακαλούμε επικοινωνήστε με το Εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης της Inventor). Κατά τη λειτουργία της κλιματιστικής μονάδας κάποιες φορές ακούγεται ένας θόρυβος σαν "νερό που κυλάει". Κατά την εκκίνηση της κλιματιστικής μονάδας, κατά την εκκίνηση ή τη διακοπή της λειτουργίας του συμπιεστή, ή κατά τη διακοπή της λειτουργίας της κλιματιστικής μονάδας, κάποιες φορές μπορεί να ακούγεται ένας θόρυβος σαν νερό που βράζει ή ένας επαναλαμβανόμενος χτύπος. Πρόκειται για θόρυβο που προκαλείται από τη ροή του ψυκτικού μέσου και όχι για κάποιο σφάλμα. Κάποιες φορές, όταν η κλιματιστική μονάδα βρίσκεται σε λειτουργία ψύξης από την έξοδο αέρα βγαίνει ένα λεπτό στρώμα ομίχλης. Αυτό μπορεί να συμβαίνει όταν η θερμοκρασία και η υγρασία του εσωτερικού χώρου είναι υψηλές. Αυτό οφείλεται στο γεγονός ότι ο αέρας του εσωτερικού χώρου ψύχεται γρήγορα. Μετά από λίγο, η ομίχλη εξαφανίζεται καθώς η θερμοκρασία και η υγρασία του εσωτερικού χώρου μειώνονται. Όταν η κλιματιστική μονάδα ξεκινά ή σταματά κάποιες φορές ακούγεται ένα μικρό τρίξιμο. Πρόκειται για τους τριγμούς που προκαλούνται από τη διαστολή του πλαισίου ή των άλλων μερών λόγω της αλλαγής θερμοκρασίας. -12-

15 Αντιμετώπιση προβλημάτων Σφάλμα Η κλιματιστική μονάδα δεν λειτουργεί. ανοίξτε Ανάλυση αιτίας Μήπως υπάρχει διακοπή ρεύματος; Μήπως έχει ενεργοποιηθεί η διάταξη προστασίας κυκλώματος; Μήπως η τάση είναι πολύ υψηλή ή πολύ χαμηλή; (Να ελέγχεται από επαγγελματίες τεχνικούς). Χρησιμοποιείται σωστά η λειτουργία του χρονομέτρου; Η απόδοση ψύξης (ή θέρμανσης) της κλιματιστικής μονάδας είναι χαμηλή. Δεν λειτουργεί ο χειρισμός μέσω του τηλεχειριστηρίου. Υπάρχει διαρροή νερού από την εσωτερική μονάδα. Είναι η ρύθμιση της θερμοκρασίας η κατάλληλη; Μήπως παρεμποδίζονται η είσοδος ή η έξοδος αέρα της εξωτερικής μονάδας; Μήπως το φίλτρο αέρα είναι βουλωμένο από σκόνη; Είναι όλες οι πόρτες και τα παράθυρα κλειστά; Μήπως η ροή του αέρα έχει ρυθμιστεί στη χαμηλή ταχύτητα ανεμιστήρα (LOW FAN); Μήπως υπάρχουν άλλες πηγές θερμότητας στο δωμάτιο; Κάποιες φορές δεν είναι δυνατός ο χειρισμός μέσω του τηλεχειριστηρίου, αν η κλιματιστική μονάδα υπόκειται σε ασυνήθιστες παρεμβολές ή όταν αλλάζετε συχνά τον τρόπο λειτουργίας της. Για να λειτουργήσει πάλι φυσιολογικά, απλά αποσυνδέστε την τροφοδοσία και συνδέστε την πάλι σωστά. Βρίσκεται εντός εμβέλειας λήψης ή παρεμποδίζεται από αντικείμενα; Ελέγξτε το επίπεδο ισχύος των μπαταριών στο τηλεχειριστήριο. Αν οι μπαταρίες έχουν χαμηλή ισχύ, αντικαταστήστε τις. Μήπως έχει βλάβη το τηλεχειριστήριο; Η υγρασία του αέρα είναι υψηλή. Το συγκεντρωμένο νερό υπερχειλίζει. Η ένωση του αγωγού αποστράγγισης της εσωτερικής μονάδας είναι χαλαρή Υπάρχει διαρροή νερού από την εξωτερική μονάδα. Στη λειτουργία ψύξης, ενδέχεται να συγκεντρωθεί νερό στον αγωγό ή στην ένωση του αγωγού λόγω της ψύξης. Στη λειτουργία θέρμανσης ή αποπάγωσης (αυτόματη αποπάγωση) το νερό που παράγεται κατά την αποπάγωση κυλάει έξω. Στη λειτουργία ψύξης, το νερό που εφάπτεται στον εναλλάκτη θερμότητας στάζει. Η εσωτερική μονάδα κάνει θόρυβο. Πρόκειται για τον ήχο του ρελέ του ανεμιστήρα ή του συμπιεστή που κλείνει ή ανοίγει. Η κλιματιστική μονάδα ενδέχεται να παράγει θορύβους κατά την αποπάγωση ή όταν διακόπτεται η λειτουργία της. Αυτό οφείλεται στην αντιστροφή της ροής του ψυκτικού μέσου στο εσωτερικό της μονάδας -13-

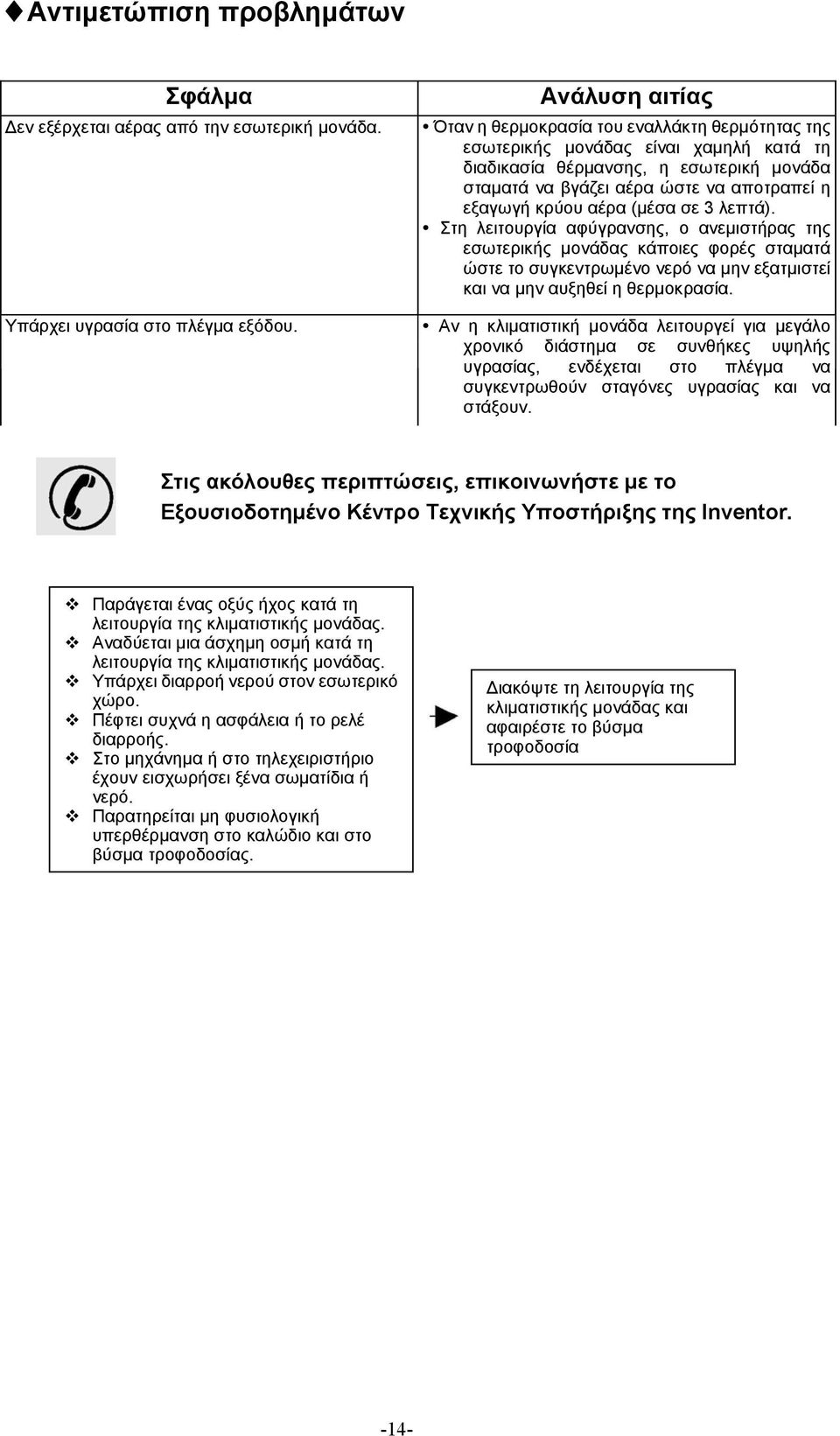

16 Αντιμετώπιση προβλημάτων Σφάλμα Δεν εξέρχεται αέρας από την εσωτερική μονάδα. Υπάρχει υγρασία στο πλέγμα εξόδου. Ανάλυση αιτίας Όταν η θερμοκρασία του εναλλάκτη θερμότητας της εσωτερικής μονάδας είναι χαμηλή κατά τη διαδικασία θέρμανσης, η εσωτερική μονάδα σταματά να βγάζει αέρα ώστε να αποτραπεί η εξαγωγή κρύου αέρα (μέσα σε 3 λεπτά). Στη λειτουργία αφύγρανσης, ο ανεμιστήρας της εσωτερικής μονάδας κάποιες φορές σταματά ώστε το συγκεντρωμένο νερό να μην εξατμιστεί και να μην αυξηθεί η θερμοκρασία. Αν η κλιματιστική μονάδα λειτουργεί για μεγάλο χρονικό διάστημα σε συνθήκες υψηλής υγρασίας, ενδέχεται στο πλέγμα να συγκεντρωθούν σταγόνες υγρασίας και να στάξουν. Στις ακόλουθες περιπτώσεις, επικοινωνήστε με το Εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης της Inventor. Παράγεται ένας οξύς ήχος κατά τη λειτουργία της κλιματιστικής μονάδας. Αναδύεται μια άσχημη οσμή κατά τη λειτουργία της κλιματιστικής μονάδας. Υπάρχει διαρροή νερού στον εσωτερικό χώρο. Πέφτει συχνά η ασφάλεια ή το ρελέ διαρροής. Στο μηχάνημα ή στο τηλεχειριστήριο έχουν εισχωρήσει ξένα σωματίδια ή νερό. Παρατηρείται μη φυσιολογική υπερθέρμανση στο καλώδιο και στο βύσμα τροφοδοσίας. Διακόψτε τη λειτουργία της κλιματιστικής μονάδας και αφαιρέστε το βύσμα τροφοδοσία -14-

17 Διαδικασία εγκατάστασης Προφυλάξεις κατά την εγκατάσταση Σημαντική επισήμανση 1. Για να διασφαλιστεί η ομαλή και σωστή χρήση της κλιματιστικής μονάδας, η εγκατάστασή της θα πρέπει να διεξάγεται από επαγγελματίες τεχνικούς, σύμφωνα με τους τοπικούς κανονισμούς καλωδίωσης. 2. Πριν από την εγκατάσταση, επικοινωνήστε με το τοπικό κέντρο υπηρεσιών εγκατάστασης και τεχνικής υποστήριξης της Inventor. Τυχόν βλάβη σε κλιματιστική μονάδα που δεν έχει εγκατασταθεί από την εξουσιοδοτημένη αντιπροσωπεία της Inventor ενδέχεται να μην αντιμετωπιστεί εγκαίρως εξαιτίας της καθυστέρησης στην επικοινωνία με την εταιρεία. 3. Σε περίπτωση μετεγκατάστασης της κλιματιστικής μονάδας σε άλλο σημείο, επικοινωνήστε με το τοπικό Εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης της Inventor. Βασικές απαιτήσεις θέσης εγκατάστασης Η εγκατάσταση στα ακόλουθα σημεία ενδέχεται να προκαλέσει δυσλειτουργία της κλιματιστικής μονάδας. Αν δεν μπορείτε να αποφύγετε την εγκατάσταση σε αυτά τα σημεία, επικοινωνήστε με το κέντρο υπηρεσιών εγκατάστασης και τεχνικής υποστήριξης της Inventor. Σημεία όπου υπάρχει έντονη ζέστη, ατμός, εύφλεκτα ή εκρηκτικά αέρια ή όπου ο αέρας περιέχει πτητικές ουσίες. Κοντά σε εγκαταστάσεις απ' όπου εκπέμπονται υψηλές συχνότητες, π.χ. μηχανήματα ηλεκτροσυγκόλλησης, ιατρικά μηχανήματα κλπ. Περιοχές με συγκέντρωση αλάτων και νάτριο, κοντά στη θάλασσα. Σημεία όπου ο αέρας περιέχει έλαια (λάδι μηχανής). Περιοχές με θειούχα αέρια (όπως θειούχες πηγές). Χώροι με ειδικές συνθήκες περιβάλλοντος (όπως πλυντήρια). Επιλογή θέσης εγκατάστασης εσωτερικής μονάδας 1. Δεν πρέπει να υπάρχουν εμπόδια κοντά στην είσοδο και την έξοδο του αέρα ώστε η ροή του αέρα να φτάνει σε κάθε γωνία του δωματίου. 2. Επιλέξτε μια θέση που παρέχει εύκολη αποστράγγιση του συγκεντρωμένου νερού και εύκολη σύνδεση με την εξωτερική μονάδα. 3. Εγκαταστήστε τη μονάδα σε θέση όπου δεν μπορούν να φτάσουν τα παιδιά. 4. Επιλέξτε μια θέση που να αντέχει το βάρος της εσωτερικής μονάδας και δεν επιβαρύνει τον θόρυβο και τις δονήσεις κατά τη λειτουργία. 5. Φροντίστε να υπάρχει αρκετός χώρος για τις εργασίες επισκευής και συντήρησης. Φροντίστε η εσωτερική μονάδα να απέχει τουλάχιστον 2,4m από το πάτωμα. 6. Επιλέξτε μια θέση που να απέχει τουλάχιστον 1m από τηλεοράσεις, ηχοσυστήματα ή άλλες ηλεκτρικές οικιακές συσκευές. 7. Επιλέξτε μια θέση απ' όπου το φίλτρο αέρα να μπορεί να αφαιρεθεί εύκολα. 8. Βεβαιωθείτε ότι η εγκατάσταση της εσωτερικής μονάδας συμμορφώνεται με τις απαιτήσεις του σχεδίου διαστάσεων εγκατάστασης. Επιλογή θέσης εγκατάστασης εξωτερικής μονάδας 1. Μια θέση όπου ο θόρυβος και η ροή του αέρα από τον ανεμιστήρα δεν ενοχλούν τους γείτονες, ζώα ή φυτά. 2. Διασφαλίστε τον καλό εξαερισμό της εξωτερικής μονάδας. 3. Να μην υπάρχουν εμπόδια κοντά στην εξωτερική μονάδα που καλύπτουν την είσοδο και την έξοδο αέρα της μονάδας. 4. Η θέση εγκατάστασης θα πρέπει να μπορεί να αντέξει το βάρος και τις δονήσεις της εξωτερικής μονάδας, εξασφαλίζοντας την ασφαλή εγκατάσταση. 5. Επιλέξτε ένα μέρος ξηρό, αλλά όχι σε απ' ευθείας έκθεση σε ηλιακό φως ή σε ισχυρούς ανέμους. 6. Φροντίστε η εξωτερική μονάδα να εγκατασταθεί σύμφωνα με τις διαστάσεις εγκατάστασης ώστε να διευκολύνονται οι εργασίες επισκευήςκαι συντήρησης. 7. Η διαφορά ύψους των αγωγών στερέωσης δεν θα πρέπει να ξεπερνά τα 5 μέτρα και το μήκος του αγωγού στερέωσης δεν θα πρέπει να ξεπερνά τα 10 μέτρα. 8. Εγκαταστήστε τη μονάδα σε θέση όπου δεν μπορούν να φτάσουν τα παιδιά. 9. Μέρος που δεν εμποδίζεται η διέλευση ή η θέα. Απαιτήσεις ηλεκτρικής ασφάλειας 1. Η παροχή ρεύματος πρέπει να έχει τη συγκεκριμένη ονομαστική τάση και να διαθέτει ειδικό κύκλωμα για κλιματισμό. Η διάτομή του καλωδίου τροφοδοσίας θα πρέπει να συμμορφώνεται με τις απαιτήσεις. 2. Επιτρεπόμενο εύρος τάσης: Το φυσιολογικό εύρος τάσης είναι 90%~110% της ονομαστικής τάσης. 3. Μην τραβάτε με δύναμη το καλώδιο τροφοδοσίας. -15-

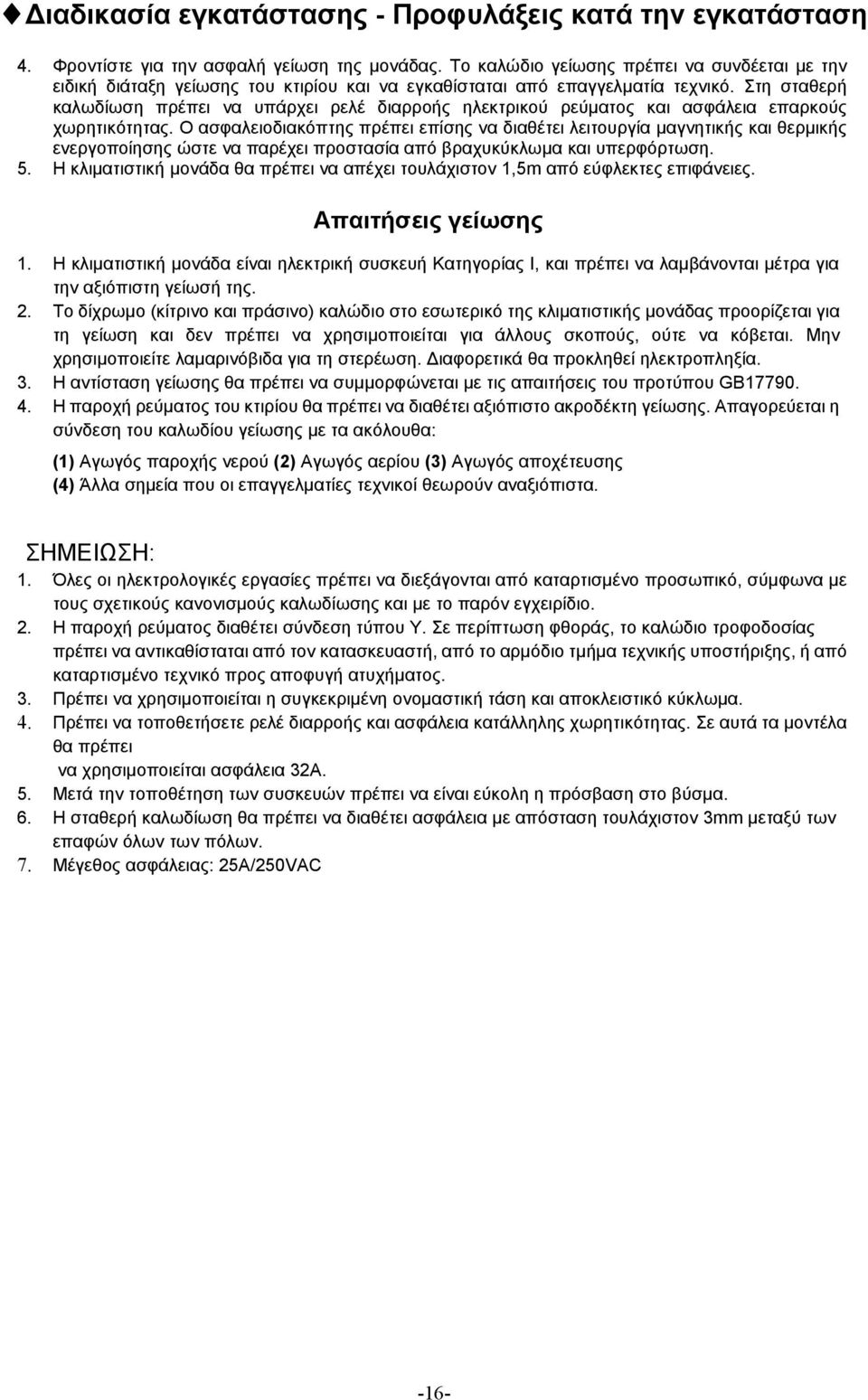

18 Διαδικασία εγκατάστασης - Προφυλάξεις κατά την εγκατάσταση 4. Φροντίστε για την ασφαλή γείωση της μονάδας. Το καλώδιο γείωσης πρέπει να συνδέεται με την ειδική διάταξη γείωσης του κτιρίου και να εγκαθίσταται από επαγγελματία τεχνικό. Στη σταθερή καλωδίωση πρέπει να υπάρχει ρελέ διαρροής ηλεκτρικού ρεύματος και ασφάλεια επαρκούς χωρητικότητας. Ο ασφαλειοδιακόπτης πρέπει επίσης να διαθέτει λειτουργία μαγνητικής και θερμικής ενεργοποίησης ώστε να παρέχει προστασία από βραχυκύκλωμα και υπερφόρτωση. 5. Η κλιματιστική μονάδα θα πρέπει να απέχει τουλάχιστον 1,5m από εύφλεκτες επιφάνειες. Απαιτήσεις γείωσης 1. Η κλιματιστική μονάδα είναι ηλεκτρική συσκευή Κατηγορίας Ι, και πρέπει να λαμβάνονται μέτρα για την αξιόπιστη γείωσή της. 2. Το δίχρωμο (κίτρινο και πράσινο) καλώδιο στο εσωτερικό της κλιματιστικής μονάδας προορίζεται για τη γείωση και δεν πρέπει να χρησιμοποιείται για άλλους σκοπούς, ούτε να κόβεται. Μην χρησιμοποιείτε λαμαρινόβιδα για τη στερέωση. Διαφορετικά θα προκληθεί ηλεκτροπληξία. 3. Η αντίσταση γείωσης θα πρέπει να συμμορφώνεται με τις απαιτήσεις του προτύπου GB Η παροχή ρεύματος του κτιρίου θα πρέπει να διαθέτει αξιόπιστο ακροδέκτη γείωσης. Απαγορεύεται η σύνδεση του καλωδίου γείωσης με τα ακόλουθα: (1) Αγωγός παροχής νερού (2) Αγωγός αερίου (3) Αγωγός αποχέτευσης (4) Άλλα σημεία που οι επαγγελματίες τεχνικοί θεωρούν αναξιόπιστα. ΣΗΜΕΙΩΣΗ: 1. Όλες οι ηλεκτρολογικές εργασίες πρέπει να διεξάγονται από καταρτισμένο προσωπικό, σύμφωνα με τους σχετικούς κανονισμούς καλωδίωσης και με το παρόν εγχειρίδιο. 2. Η παροχή ρεύματος διαθέτει σύνδεση τύπου Υ. Σε περίπτωση φθοράς, το καλώδιο τροφοδοσίας πρέπει να αντικαθίσταται από τον κατασκευαστή, από το αρμόδιο τμήμα τεχνικής υποστήριξης, ή από καταρτισμένο τεχνικό προς αποφυγή ατυχήματος. 3. Πρέπει να χρησιμοποιείται η συγκεκριμένη ονομαστική τάση και αποκλειστικό κύκλωμα. 4. Πρέπει να τοποθετήσετε ρελέ διαρροής και ασφάλεια κατάλληλης χωρητικότητας. Σε αυτά τα μοντέλα θα πρέπει να χρησιμοποιείται ασφάλεια 32Α. 5. Μετά την τοποθέτηση των συσκευών πρέπει να είναι εύκολη η πρόσβαση στο βύσμα. 6. Η σταθερή καλωδίωση θα πρέπει να διαθέτει ασφάλεια με απόσταση τουλάχιστον 3mm μεταξύ των επαφών όλων των πόλων. 7. Μέγεθος ασφάλειας: 25Α/250VAC -16-
