1 Μάθηµα: Χαρτογραφική Εικόνα Εισαγωγή στο λογισµικό πακέτο σχεδίασης Photoshop Μετατρέποντας Αντικείµενα πάνω στο Φόντο Σε αυτό το σηµείο µπορούµε ναζωγραφίζουµε οπουδήποτε οτιδήποτε. Έχουµε µάθει να χρησιµοποιούµε τα βασικά εργαλεία µε τα οποία ζωγραφίζουµε. Τώρα ήρθε η ώρα να εστιάσουµε σεµερικά άλλα εργαλεία που έχουµε στη διάθεσή µας. Αυτά τα εργαλεία χρησιµοποιούνται για την διόρθωση, την αλλαγή, το στρίψιµο ήµε άλλα λόγια για να αλλάξουµε τα αντικείµενα που βρίσκονται ήδη στο φόντο. ε µας επιτρέπουν να ζωγραφίζουµε πάνω στο φόντο. Μάλλον, επηρεάζουν το υπάρχον χρώµα. Συγκεκριµένα, θα δούµε τα παρακάτω εργαλεία Eraser, Smudge, Toning, Zoom και Eye Dropper εργαλείο. Υπάρχουν και άλλα: Θα τα δούµε αργότερα 1

Αυτά τα εργαλεία χρησιµοποιούνται για την διόρθωση, την αλλαγή, το στρίψιµο ήµε άλλα λόγια για να αλλάξουµε τα αντικείµενα που βρίσκονται ήδη στο φόντο.

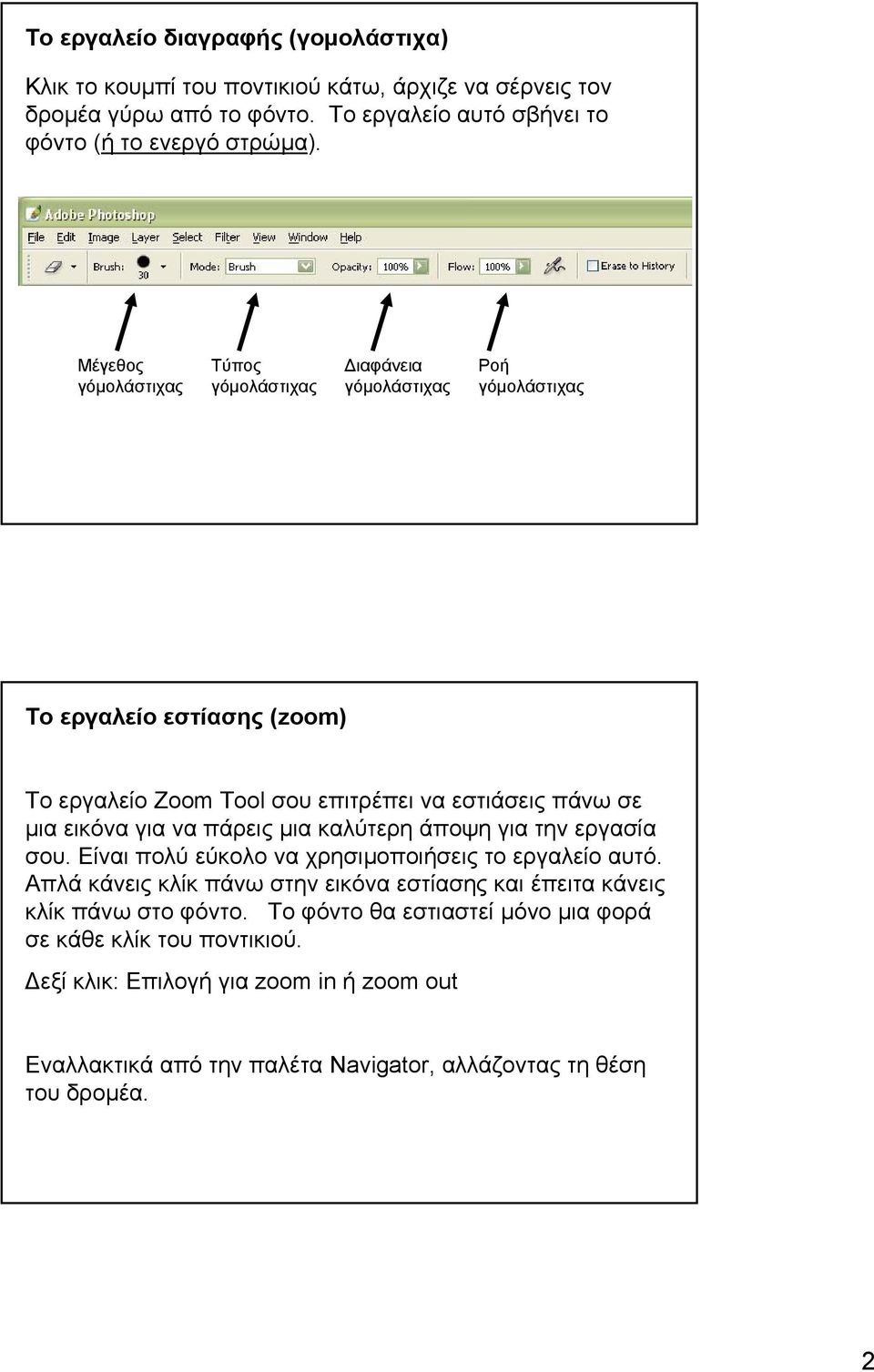

2 Το εργαλείο διαγραφής (γοµολάστιχα) Κλικ το κουµπί του ποντικιού κάτω, άρχιζε να σέρνεις τον δροµέα γύρω από το φόντο. Το εργαλείο αυτό σβήνει το φόντο (ή τοενεργόστρώµα). Μέγεθος γόµολάστιχας Τύπος γόµολάστιχας ιαφάνεια γόµολάστιχας Ροή γόµολάστιχας Το εργαλείο εστίασης (zoom) Το εργαλείο Zoom Tool σου επιτρέπει να εστιάσεις πάνω σε µια εικόνα για να πάρεις µια καλύτερη άποψη για την εργασία σου. Είναι πολύ εύκολο να χρησιµοποιήσεις το εργαλείο αυτό. Απλά κάνεις κλίκ πάνω στην εικόνα εστίασης και έπειτα κάνεις κλίκ πάνω στο φόντο. Το φόντο θα εστιαστεί µόνο µια φορά σε κάθε κλίκ του ποντικιού. εξί κλικ: Επιλογή για zoom in ή zoom out Εναλλακτικά από την παλέτα Navigator, αλλάζοντας τη θέση του δροµέα. 2

να πάρεις µια καλύτερη άποψη για την εργασία σου. Είναι πολύ εύκολο να χρησιµοποιήσεις το εργαλείο αυτό.

3 Το Εργαλείο Τονισµού Το εργαλείο Toning έχει πολλαπλές εφαρµογές. Συγκεκριµένα, το εργαλείο Toning έχει τρεις δηλώσεις, τη Dodge, Burn και Sponge. Το εργαλείο Dodge σου επιτρέπει να φωτίσεις µια εικόνα, µετακινώντας το ποντίκι απέναντί της. Το εργαλείο Burn δουλεύει αντίθετα µε τοεργαλείοdodge. Το εργαλείο αυτό σου επιτρέπει να σκουραίνεις κοµµάτια της εικόνας. Τέλος, το εργαλείο Sponge µειώνει την ένταση του κοντράστ και της χρωµατικής καθαρότητας. Το εργαλείο EYE DROPPER (σταγονόµετρο) Το εργαλείο EYE DROPPER χρησιµοποιείται για να επιλέξουµε ένα χρώµα από το φόντο. Είναι πολύ χρήσιµο εργαλείο γιατί υπάρχουν πολλές στιγµές που θές να επιλέξεις χρώµα τη στιγµή που ζωγραφίζεις. Σε αυτές τις περιπτώσεις,απλά πάτησε το κουµπί αυτό στο κουτί εργαλείων και έπειτα, επέλεξε το χρώµα που θές για το φόντο. Όταν το κάνεις αυτό, το χρώµα τουµπροστινού µέρους στα κουτιά των χρωµάτων θα αλλάξει στο χρώµα που έχεις επιλέξει. Το εργαλείο αυτό έχει µια απλή µορφή που επιτρέπει να επιλέξεις το ακριβές χρώµα ήµια σειρά από χρώµατα γύρω από αυτό. Μπορείς να το µεταβάλεις λίγο ή πολύ από τη παλέτα των χρωµάτων. 3

Το εργαλείο αυτό σου επιτρέπει να σκουραίνεις κοµµάτια της εικόνας. Τέλος, το εργαλείο Sponge µειώνει την ένταση του κοντράστ και της χρωµατικής καθαρότητας.

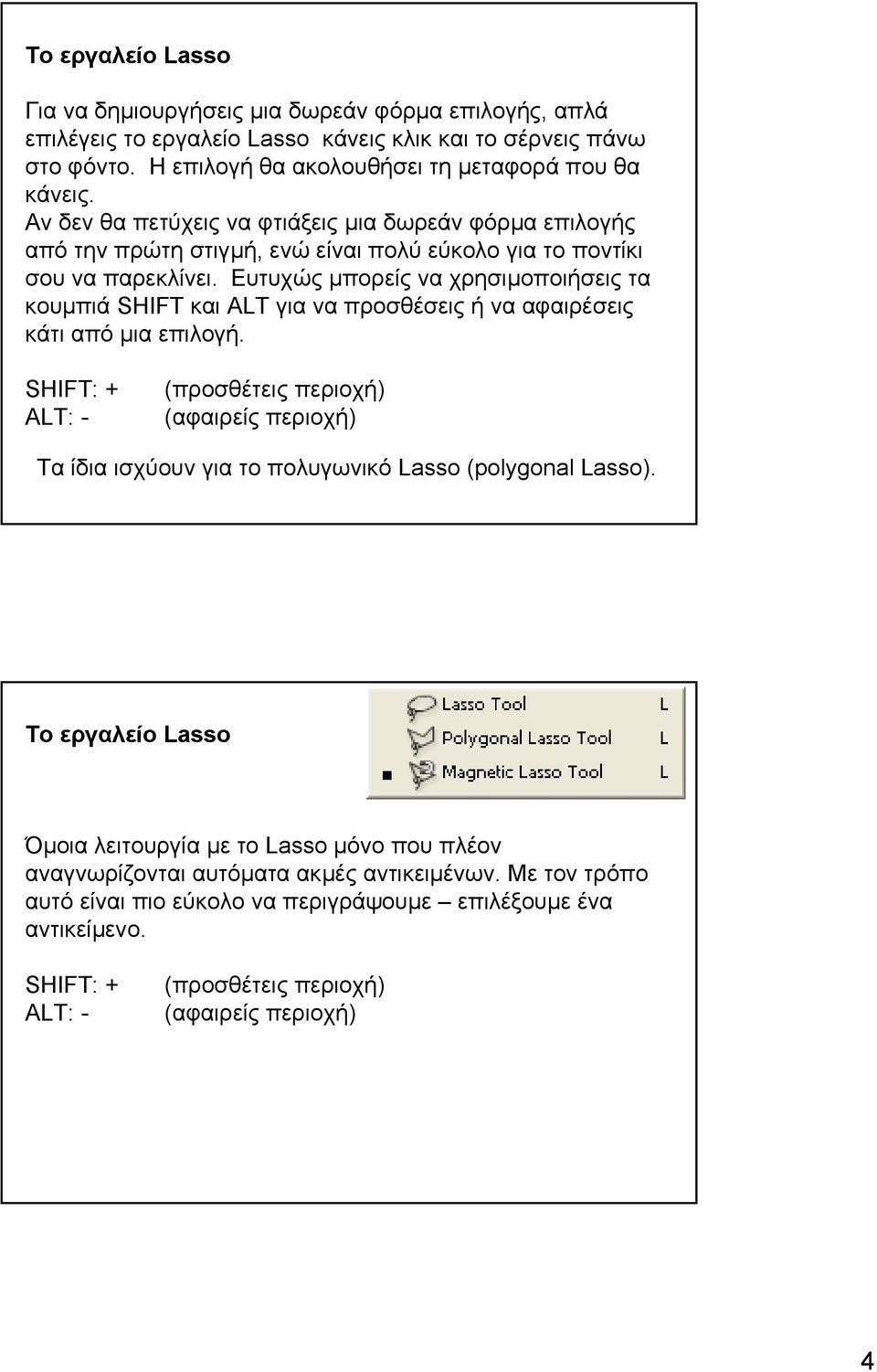

4 Το εργαλείο Lasso Για να δηµιουργήσεις µια δωρεάν φόρµα επιλογής, απλά επιλέγεις το εργαλείο Lasso κάνεις κλικ και το σέρνεις πάνω στο φόντο. Η επιλογή θα ακολουθήσει τη µεταφορά που θα κάνεις. Αν δεν θα πετύχεις να φτιάξεις µια δωρεάν φόρµα επιλογής από την πρώτη στιγµή, ενώ είναι πολύ εύκολο για το ποντίκι σου να παρεκλίνει. Ευτυχώς µπορείς να χρησιµοποιήσεις τα κουµπιά SHIFT και ALT για να προσθέσεις ή να αφαιρέσεις κάτι από µια επιλογή. SHIFT: + ALT: - (προσθέτεις περιοχή) (αφαιρείς περιοχή) Τα ίδια ισχύουν για το πολυγωνικό Lasso (polygonal Lasso). Το εργαλείο Lasso Όµοια λειτουργία µε το Lasso µόνο που πλέον αναγνωρίζονται αυτόµατα ακµές αντικειµένων. Με τον τρόπο αυτό είναι πιο εύκολο να περιγράψουµε επιλέξουµε ένα αντικείµενο. SHIFT: + ALT: - (προσθέτεις περιοχή) (αφαιρείς περιοχή) 4

Ευτυχώς µπορείς να χρησιµοποιήσεις τα κουµπιά SHIFT και ALT για να προσθέσεις ή να αφαιρέσεις κάτι από µια επιλογή.

5 Το εργαλείο Μαγική Ράβδος (Magic Wand) Το πιο χρήσιµο εργαλείο για επιλογή αντικειµένων µε βάση το χρώµα. Βασικό πεδίο: tolerance (ανοχή) Ανοχή = 0: Επιλογή ακριβώς του ίδιου χρώµατος. Όσο µεγαλώνει η ανοχή επιλέγονται όλο και περισσότερα παραπλήσια χρώµατα. Το εργαλείο Μαγική Ράβδος (Magic Wand) Παράδειγµα Σηµείο επιλογής Ανοχή =10 Ανοχή =100 5

Βασικό πεδίο: tolerance (ανοχή) Ανοχή = 0: Επιλογή ακριβώς του ίδιου χρώµατος.

6 Το εργαλείο Κοψίµατος Το εργαλείο Crop, κάνει ακριβώς ότι περιµέναµε, δηλαδή αναπτύσσει το ορθογώνιο κοµµάτι του φόντου µας και δεν αφήνει τα εικονοστοιχεία να υπάρξουν. Σταµατάει µε τοescape. Το Εργαλείο Κίνησης Το εργαλείο Κίνησης (Move Tool) σου επιτρέπει να πάρεις οποιαδήποτε επιλογή και να την µεταφέρεις σε διαφορετική τοποθεσία πάνω στο φόντο. Είναι ακόµα και πολύ εύκολο στη χρήση του. Απλά κάνε κλικ και πάτα την επιλογή και µετά µετέφερε το ποντίκι για να µεταφερθεί η επιλογή. Κανάλια (channels) Βρίσκεται στην παλέτα των στρωµάτων. Παρέχει πληροφορίες σχετικά τα κανάλια των χρωµάτων ανάλογα µε το χρωµατικό µοντέλο που χρησιµοποιείται. RGB Κανάλι R Κανάλι G Κανάλι B Κανάλι Π.χ. Σε µια εικόνα µε κανάλια R,G,B 6

Είναι ακόµα και πολύ εύκολο στη χρήση του. Απλά κάνε κλικ και πάτα την επιλογή και µετά µετέφερε το ποντίκι για να µεταφερθεί η επιλογή.

7 Κανάλια (channels) Επιλογή χρωµατικού µοντέλου για τα κανάλια Στρώµατα ή επίπεδα (layers) Βασική δυνατότητα του Photoshop Χρήση στρωµάτων για κατασκευή σύνθετων εικόνων Κάθε στρώµα µπορεί να «δουλευτεί» ξεχωριστά Κάθε φορά που επεξεργαζόµαστε στο Photoshop µια εικόνα καλό είναι να φτιάχνουµε ένα στρώµα αντίγραφο της αρχικής εικόνας και να δουλεύουµε σεαυτό. 7

µπορεί να «δουλευτεί» ξεχωριστά Κάθε φορά που επεξεργαζόµαστε στο Photoshop µια εικόνα

8 Παράδειγµα στρωµάτων Α Β Α: Εικόνα στο Photoshop Β: Στρώµατα Γ: Παλέτα στρωµάτων Γ Επιλογή να φαίνονται και τα 3 στρώµατα Παράδειγµα στρωµάτων Blue Square Red Circle Background Επιλογή να φαίνεται κάθε φορά 1 στρώµα 8

και τα 3 στρώµατα Παράδειγµα στρωµάτων Blue Square Red

9 Παράδειγµα στρωµάτων Κάθε στρώµα έχει µια οµάδα pixels που είναι ανεξάρτητα από αυτά σε άλλα στρώµατα. Συµπαγές χρώµα. Μπορεί να έχει διάφορες διαβαθµίσεις στην διαφάνειά του. Όλα µαζί τα στρώµατα δηµιουργούν την συνολική σύνθετη εικόνα. Η σειρά που εµφανίζονται στην παλέτα στρωµάτων έχει καθοριστική σηµασία. Παράδειγµα στρωµάτων Άσκηση 1 Από την Clio κατεβάστε τις εικόνες : Τα αρχεία θα τα βρείτε στο φάκελο του µαθήµατος/laboratory2/layer_example Άσκηση 2 Από την Clio κατεβάστε τις εικόνες : Τα αρχεία θα τα βρείτε στο φάκελο του µαθήµατος/laboratory2/ergasia Από την αρχική εικόνα φτιάξτε την τελική. layers.psd HATS.psd arxikh.bmp telikh.psd 9

Η σειρά που εµφανίζονται στην παλέτα στρωµάτων έχει καθοριστική σηµασία.
