1 3 Proprietăţile pulberilor metalice Pulberea reprezintă principala componentă din materia primă folosită la elaborarea pieselor prin tehnologia M.P. (alături de aditivi, lubrefianţi, etc.) Pulberea se poate defini ca o multitudine de particule, granule având dimensiuni mici (sub 1 mm), de regulă sub 400 μm (1-400 μm pentru metale). 1. componente pure (Fe, ni, Co, Cr, Ag, W, Cu, etc.); 2. aliaje (Fe-Cu, Fe-C-Mo, Fe-C-Mn, etc.); Pulberile metalice pot fi ale unor: 3. compuşi intermetalici (Ni3Ti, TiAl2, etc.); 4. compuşi chimici ai unor metale (Cu3Au, Fe3C, Fe4B2, etc.); 5. amestecuri mecanice a mai multor componenţi (W-Cu, Ni- Fe, Fe-Al-Cu, Fe-grafit, etc.).

2 Proprietatile pulberilor se pot clasifica in 3 grupe: 1. proprietati fizice, 2. proprietati chimice, 3. proprietati tehnologice 1. Proprietatile fizice: a) Forma exterioara a granulelor de pulbere, b) Calitatea suprafetei particululei c) Suprafata specifica a granulei d) Repartitia granulometrica e) Marimea particulei granulei

3 a) Forme exterioare specifice de particule in metalurgia pulberilor aciculare,aschii baghete fulgi dendrite sfere lentile,lamele neregulate poroase,spongoase ascutite, colturoase

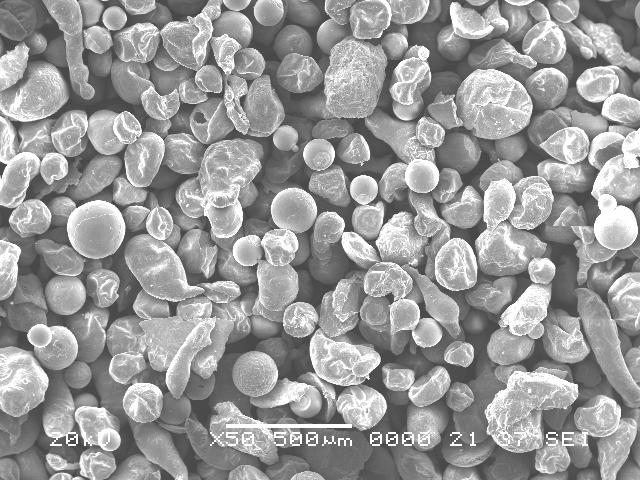

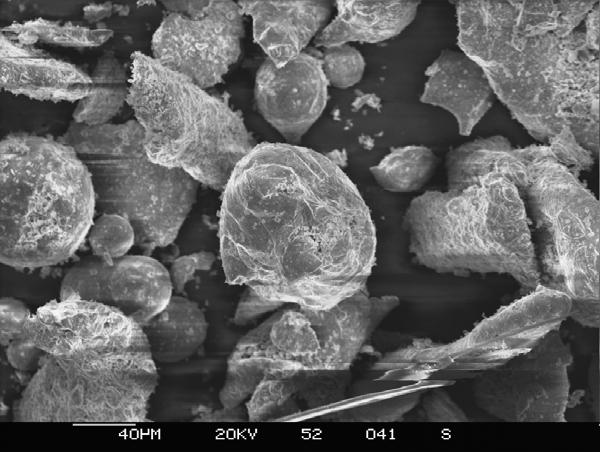

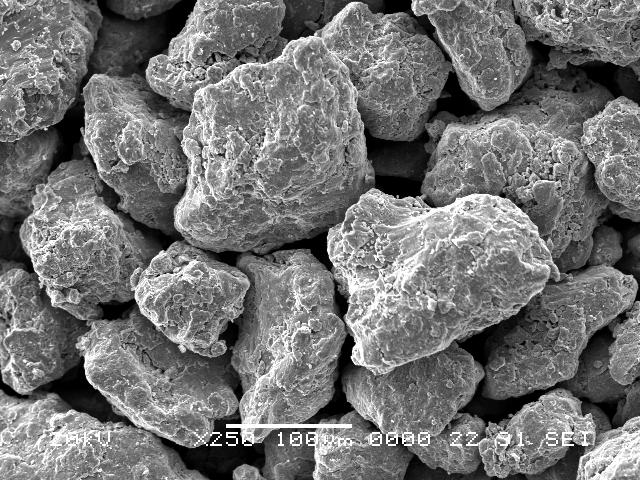

4 Imagini S.E.M. forme de pulberi

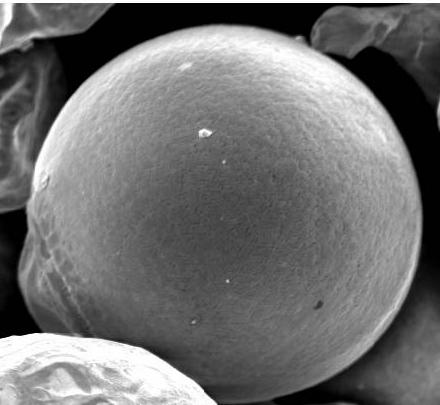

5 b) Calitatea suprafetei particulelor de pulbere: neteda, neregulata,poroasa,spongioasa, colturoasa, cu fisuri,... Metoda: analiza macroscopica sau macroscopica

6 b) Calitatea suprafetei particulelor de pulbere: neteda, neregulata,poroasa,spongioasa, colturoasa, cu fisuri,... Metoda: analiza macroscopica sau macroscopica

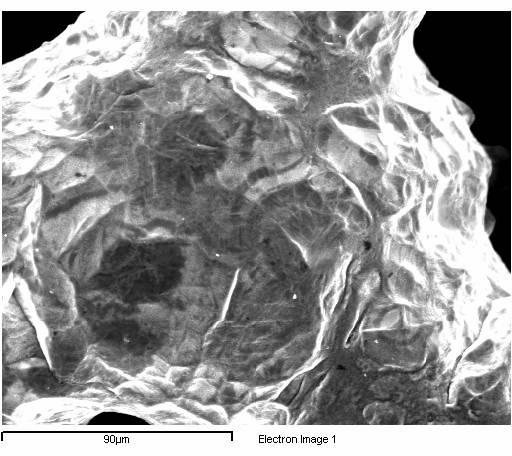

7 b) Calitatea suprafetei particulelor de pulbere, Metoda: analiza macroscopica sau macroscopica

8 b) Calitatea suprafetei particulelor de pulbere: neteda, neregulata,poroasa,spongioasa, colturoasa, cu fisuri,... Metoda: analiza macroscopica sau macroscopica Morfologoa unor granule de pulbere

$. cu cat suprafata garanulelor este mai neregulata d) Repartitia granulometrica SR EN 2395,ISO 3995-95 -proportia din fiecare fractie de pulbere (%)$

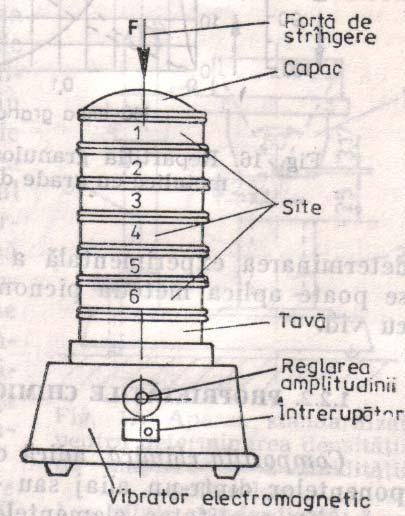

9 c) Suprafata specifica a granulei(ssg) : cm² / g determinata de raportul: suprafata / greutatea unei cantitati de pulbere masurate in conditii de laborator Raportul creste..odata cu scaderea dimensiunii granulelor Raportul creste.. cu cat suprafata garanulelor este mai neregulata d) Repartitia granulometrica SR EN 2395,ISO proportia din fiecare fractie de pulbere (%) raportata la masa total reprez.grafica Metoda : -analiza de cernere reprezentare grafica: masa(%) / marime fractie granulometrica, tabelar,grafic Site:40um(0,040mm),43,63,71,80,100,125,150,200,250, ,400 a c b

10 2. Proprietatile chimice: a) Compozitia chimica (elemente chimice de baza(%)+impuritati,ex:%o,c, Pulberile fine si cele spongioase au capacitate mai mare de absorbtie a Oxigenului(Al,Fe,Ni,Co,..) Ex:pulb.fine de Al,Mg,Ti, absorb Ox PIROFORICE = autoaprindere, t.t.depiroforizare b)rezistenta la coroziune si la oxidare ( rece,cald, acizi, baze, saruri,gaze,vapori,lichide.., 3.Proprietati tehnologice: 3.1) densitate aparenta de umplere, 3.2) densitate relativa de umplere(compactitate de umplere), 3.3) densitate de scuturare (tasare), 3.4) factorul de umplere ( Fu), 3.5) fluiditate, (capacitate de curgere,viteza de curgere), 3.6) presabilitate (compresibilitate) 3.7 stabilitatea formei presatului

1. 3.1)Densitatea aparentă de umplere (apparent density - pulwer fulldicte) ρ a = m/v, [g/cm 3 ] Norma: ISO 3923/1-98, pulberi care curg,iso 3923/2-98 pulberi care nu curg, Notează cu: ρa

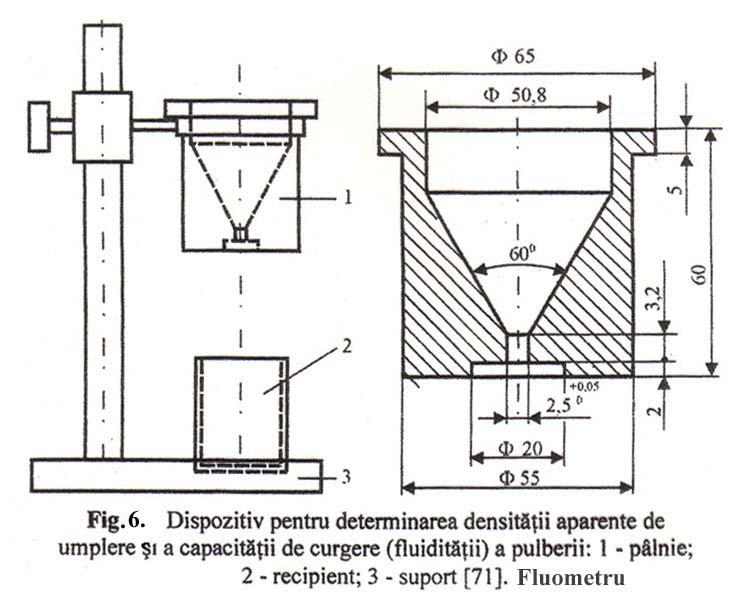

11 1. 3.1)Densitatea aparentă de umplere (apparent density - pulwer fulldicte) ρ a = m/v, [g/cm 3 ] Norma: ISO 3923/1-98, pulberi care curg,iso 3923/2-98 pulberi care nu curg, Notează cu: ρa Dispozitiv: fluometru sau Volumetru Skott Definitie: raportul dintre masa m a unei pulberi care umple prin cădere liberă recipientul 2 şi volumul V a recipientului calibrat la 25 cm 3. a b 0,05 2,5 + 0

12 3.2) Densitatea de scuturare (tasare) - ρt= m/v, [g/cm3] Norma: conform ISO Dispozitiv: dispozitivul de scuturare. Definitie :densitatea de scuturare se defineşte ca fiind masa unităţii de volum a unei pulberi dintr-un recipient,tasată în condiţii specifice. Practic: se raporteaza masa a 100 g de pulbere la volumul în cm3 ocupat de aceasta într-un cilindru gradat după tasare prin scuturare timp de 3 minute. a.

13 3.3) Compactitatea de umplere sau densitatea relativă de umplere (relative density). Cu= ρa / ρm (g/cm3/g/cm3) (%) Simbol: Cu Definitie: raportul dintre densitatea aparentă (ρa) de umplere (determinată cu fluometru) şi densitatea reală a materialului din care este compusă pulberea ρm 3. 4) Factorul de umplere (fill factor) Fu=hu/hp (%) Definitie: raportul dintre înălţimea pulberii liber vărsată (hu) în matriţă şi înălţimea presatului (hp) măsurată după scoaterea din matriţă. 1

3.5) Capacitatea de curgere = fluiditatea=viteza de curgere (flowability) Norma : ISO4490 2000 Dispozitiv : fluometru Definitie: timpul necesar în secunde, masurat cu un cronometru, pentru ca 50 g de

14 3.5) Capacitatea de curgere = fluiditatea=viteza de curgere (flowability) Norma : ISO Dispozitiv : fluometru Definitie: timpul necesar în secunde, masurat cu un cronometru, pentru ca 50 g de pulbere (uscată) să treacă prin orificiul standardizat al pâlnei fluometrului. 3.6.) Presabilitatea = compresibilitatea(compressibility) Norme:ISO3927 Definitie : este proprietatea ce caracterizează comportamentul unei pulberi la operaţia presare într-o matriţă la diferite presiuni exterioare de compactizare 3.7) Stabilitatea formei presatului=conform SR EN2395 şi ISO Determină: rezistenta muchiilor semifabricatului si pierderea de material de 1 2
