ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ ( ΙΑΚ. 2/ΕΕ/2008) Οµάδα Α: Σύστηµα ηλεκτρονικής απεικόνισης και αποθήκευσης Μακροσκοπικών Εικόνων Ιστοτεµαχίων

Transcript

1 ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ ( ΙΑΚ. 2/ΕΕ/2008) Οµάδα Α: Σύστηµα ηλεκτρονικής απεικόνισης και αποθήκευσης Μακροσκοπικών Εικόνων Ιστοτεµαχίων ΣΥΝΟΛΙΚΟΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΟΜΑ ΑΣ Α : ,93 ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ ΜΙΚΡΟΣΚΟΠΙΟΥ ΜΕ ΙΟΦΘΑΛΜΙΟ ΦΩΤΟΓΡΑΦΙΚΟ ΣΩΛΗΝΑ, ΕΓΧΡΩΜΗ ΨΗΦΙΑΚΗ ΚΑΜΕΡΑ ΚΑΙ ΣΥΣΤΗΜΑ ΑΥΤΟΜΑΤΗΣ ΑΝΑΛΥΣΗΣ ΕΙΚΟΝΑΣ Σταθερός κορµός µικροσκοπίου διερχόµενου φωτισµού, µε οµοαξονικούς κοχλίες εστίασης (0.3mm/περιστροφή, 2.5µm/διαβάθµιση), µε εύρος κίνησης 20mm, µε ρυθµιζόµενη αντιολισθητική διάταξη, µε τερµατικό ανοδικού ορίου εστίασης, µε µηχανισµό κλειδώµατος του σηµείου εστίασης της τράπεζας. Εσωτερική πηγή φωτισµού, ισχύος 6V/30W, µε ρυθµιζόµενο διάφραγµα, µε ρεοστάτη εντάσεως, µε διακόπτη On/Off. ιοφθάλµια κεφαλή µε φωτογραφική έξοδο, µε εύρος οπτικού πεδίου 22mm, µε κλίση 30, µε ρυθµιζόµενη διακορική απόσταση 50-76mm, µε ρυθµιζόµενη διόπτρα ±5 στον ένα σωλήνα, µε επιλογέα προβολής τριών (3) θέσεων 100/0, 20/80, 0/100. Περιστρεφόµενος υποδοχέας αντικειµενικών φακών, πέντε (5) θέσεων, µε φορέα φίλτρου ή αναλυτή. Εργονοµική µηχανική τράπεζα, ορθογώνια (x-y), µε εύρος κίνησης 76x50mm, µε κεραµική επίστρωση (ανθεκτική στη τριβή), µε χειριστήρια στο δεξιό µέρος, µε ενσωµατωµένες βαθµονοµηµένες κλίµακες. Συµπυκνωτής φωτεινής δέσµης, τύπου Abbe, µε αριθµητικό άνοιγµα ΝΑ1.25, µε επιλογέα δύο (2) θέσεων οπτικών στοιχείων, µε ρυθµιζόµενο διάφραγµα, µε ρυθµιστικά επικέντρωσης και φακό συµπυκνωτή, για µικρές µεγεθύνσεις 1.5x και 2x. Αντικειµενικοί φακοί, επίπεδοι, εστιασµένοι στο άπειρο ( ), µε µεγάλο αριθµητικό άνοιγµα, απαλλαγµένοι χρωµατικών αποκλίσεων, µε µεγεθύνσεις: 2x,/0.06 επίπεδος 4x,/0.1 επίπεδος 10x/0.25 επίπεδος 20x/0.45 επίπεδος 40x/0.65 επίπεδος Ζεύγος προσοφθάλµιων φακών 10x/22, εκ των οποίων ο ένας ρυθµιζόµενος. Ανταλλακτική λυχνία φωτισµού. Κάλυµµα µικροσκοπίου. Φίλτρο εξισορρόπησης του λευκού χρώµατος. Προσαρµογέας τύπου C-mount, 2/3'' µε φακό µεγέθυνσης 0.5x, µε ρυθµιζόµενη εστίαση, µε ολική εικόνα σε εύρος πεδίου 22mm, µε υψηλή µετάδοση IR.

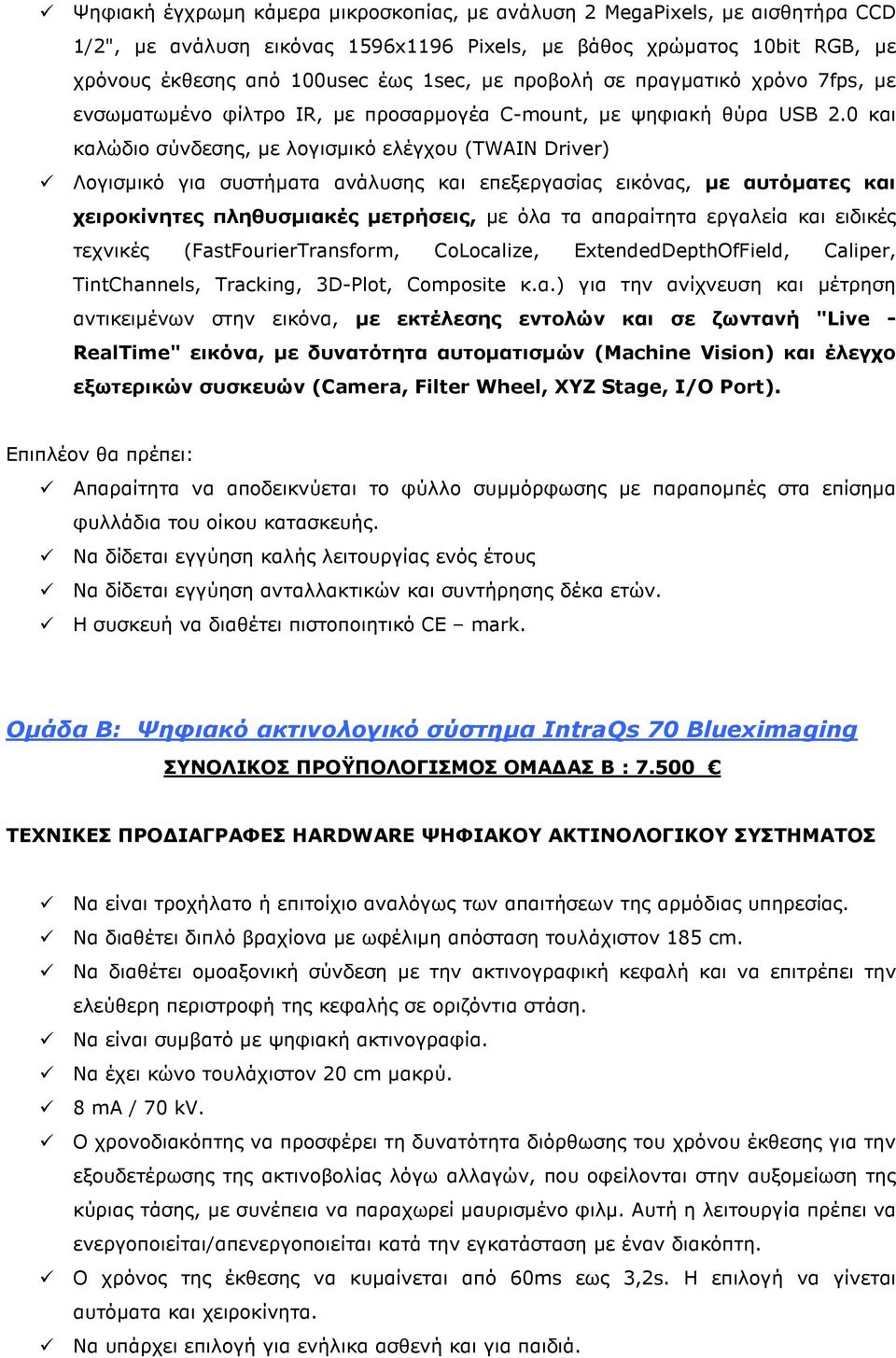

2 Ψηφιακή έγχρωµη κάµερα µικροσκοπίας, µε ανάλυση 2 MegaPixels, µε αισθητήρα CCD 1/2", µε ανάλυση εικόνας 1596x1196 Pixels, µε βάθος χρώµατος 10bit RGB, µε χρόνους έκθεσης από 100usec έως 1sec, µε προβολή σε πραγµατικό χρόνο 7fps, µε ενσωµατωµένο φίλτρο IR, µε προσαρµογέα C-mount, µε ψηφιακή θύρα USB 2.0 και καλώδιο σύνδεσης, µε λογισµικό ελέγχου (TWAIN Driver) Λογισµικό για συστήµατα ανάλυσης και επεξεργασίας εικόνας, µε αυτόµατες και χειροκίνητες πληθυσµιακές µετρήσεις, µε όλα τα απαραίτητα εργαλεία και ειδικές τεχνικές (FastFourierTransform, CoLocalize, ExtendedDepthOfField, Caliper, TintChannels, Tracking, 3D-Plot, Composite κ.α.) για την ανίχνευση και µέτρηση αντικειµένων στην εικόνα, µε εκτέλεσης εντολών και σε ζωντανή "Live - RealTime" εικόνα, µε δυνατότητα αυτοµατισµών (Machine Vision) και έλεγχο εξωτερικών συσκευών (Camera, Filter Wheel, XYZ Stage, I/O Port). Επιπλέον θα πρέπει: Aπαραίτητα να αποδεικνύεται το φύλλο συµµόρφωσης µε παραποµπές στα επίσηµα φυλλάδια του οίκου κατασκευής. Να δίδεται εγγύηση καλής λειτουργίας ενός έτους Να δίδεται εγγύηση ανταλλακτικών και συντήρησης δέκα ετών. Η συσκευή να διαθέτει πιστοποιητικό CE mark. Οµάδα Β: Ψηφιακό ακτινολογικό σύστηµα IntraQs 70 Blueximaging ΣΥΝΟΛΙΚΟΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΟΜΑ ΑΣ Β : ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ HARDWARE ΨΗΦΙΑΚΟΥ ΑΚΤΙΝΟΛΟΓΙΚΟΥ ΣΥΣΤΗΜΑΤΟΣ Να είναι τροχήλατο ή επιτοίχιο αναλόγως των απαιτήσεων της αρµόδιας υπηρεσίας. Να διαθέτει διπλό βραχίονα µε ωφέλιµη απόσταση τουλάχιστον 185 cm. Να διαθέτει οµοαξονική σύνδεση µε την ακτινογραφική κεφαλή και να επιτρέπει την ελεύθερη περιστροφή της κεφαλής σε οριζόντια στάση. Να είναι συµβατό µε ψηφιακή ακτινογραφία. Να έχει κώνο τουλάχιστον 20 cm µακρύ. 8 mα / 70 kv. Ο χρονοδιακόπτης να προσφέρει τη δυνατότητα διόρθωσης του χρόνου έκθεσης για την εξουδετέρωσης της ακτινοβολίας λόγω αλλαγών, που οφείλονται στην αυξοµείωση της κύριας τάσης, µε συνέπεια να παραχωρεί µαυρισµένο φιλµ. Αυτή η λειτουργία πρέπει να ενεργοποιείται/απενεργοποιείται κατά την εγκατάσταση µε έναν διακόπτη. Ο χρόνος της έκθεσης να κυµαίνεται από 60ms εως 3,2s. Η επιλογή να γίνεται αυτόµατα και χειροκίνητα. Να υπάρχει επιλογή για ενήλικα ασθενή και για παιδιά.

3 ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ SOFTWARE ΨΗΦΙΑΚΟΥ ΑΚΤΙΝΟΛΟΓΙΚΟΥ ΣΥΣΤΗΜΑΤΟΣ Ψηφιακή ακτινογραφία Να συνδυάζει την υψηλότερη ποιότητα και τις πιo πρόσφατες τεχνολογίες στην αγορά σήµερα και να είναι εξαιρετικά εύχρηστο. Να διαθέτει αισθητήρα υψηλής ανάλυσης µε µια ενεργή περιοχή 20x30mm. - υψηλή ταχύτητα, κιβώτιο στοιχείων USB - ισχυρό λογισµικό χειρισµού εικόνας - ένα σύνολο κατόχων αισθητήρα ως εξαρτήµατα Ο αισθητήρας να προωθεί την τεχνολογία CCD για να µεγιστοποιήσει την ποιότητα εικόνων ελαχιστοποιώντας τη δόση του ασθενή σε µόνο περίπου 10% από αυτό που είναι απαραίτητο µε το παραδοσιακό φιλµ. Να είναι διαµορφωµένος ιδανικά για την άνεση του ασθενή: όχι πάρα πολύ λεπτός, χωρίς αιχµηρές άκρες. Οι άκρες του αισθητήρα να στρογγυλεύουν και το καλώδιό του να είναι εύκαµπτο και στερεωµένο στην κορυφή του αισθητήρα για να διευκολύνει τον προσδιορισµό θέσης και να βελτιώσει την άνεση του ασθενή. Για να µεγιστοποιείται η αξιοπιστία και για να αποφεύγονται οι τσακίσεις στο καλώδιο, πρέπει να είναι ενισχυµένο µε Kevlar. Η επιθυµητή ενεργή περιοχή να είναι 600mm2 ή 20χ30mm και η ανάλυση να είναι 20lp/mm. Κιβώτιο Στοιχείων H εγκατάσταση του συστήµατος να είναι µόνο θέµα σύνδεσης του καλωδίου USB µε τον επιτραπέζιο υπολογιστή ή lap-top και εγκαθιστώντας το Cd.. Το πρόγραµµα να είναι λογικό και εύκολο, χωρίς περιττές λειτουργίες και αυτό να επιτρέπει στους χρήστες να αρχίσουν το σύστηµα αµέσως µετά από την εγκατάσταση χωρίς ιδιαίτερη εκµάθηση. Όλες οι εκθέσεις να ανιχνεύονται αυτόµατα από το σύστηµα και να επιδεικνύονται αµέσως στην οθόνη καθώς επίσης και να σώζονται αυτόµατα στο σκληρό δίσκο, το οποίο σηµαίνει ότι δεν είναι απαραίτητη η επαφή µε το πληκτρολόγιο ή το ποντίκι του υπολογιστή µεταξύ των εκθέσεων για επαναρυθµιστεί ο αισθητήρας. Αυτό επιταχύνει αρκετά τη διαδικασία εργασίας και µεγιστοποιεί την υγιεινή. Το σύστηµα να εγγυάται την ασφάλεια του ασθενή µέσω του νοσοκοµειακού βαθµού των 4kv ηλεκτρικών αποµονώσεων στο κιβώτιο στοιχείων - Να µην υπάρχει καµία σύνδεση µεταξύ των ηλεκτρικών ή τηλεφωνικών γραµµών και του ασθενή. Το κιβώτιο στοιχείων να µπορεί να τοποθετηθεί σε µια επιτραπέζια επιφάνεια ή να τοποθετηθεί σε έναν τοίχο.

4 Στηρίγµατα αισθητήρα Το σετ στηριγµάτων του αισθητήρα να είναι ένα πλήρες σύστηµα θέσεων του αισθητήρα. Να αποτελείται από τα στηρίγµατα για τις πρόσθιες και οπίσθιες περιοχές, καθώς επίσης και τα στηρίγµατα για τις εικόνες της µασητικής περιοχής και δαχτυλίδια στόχευσης εξοπλισµένα µε πρόσθετες πλάκες µείωσης ακτινοβολίας για την κάθετη ή οριζόντια απεικόνιση. Να είναι εύχρηστα, να επιτρέπουν στον αισθητήρα να τοποθετηθεί ακριβώς για να επιτύχει την καλύτερη ποιότητα εικόνας και να παρέχει βοήθεια σε προβληµατικές περιπτώσεις προσδιορισµού θέσης. Λογισµικό χειρισµού εικόνας Το σύστηµα να µπορεί να χρησιµοποιείται µε πλήθος διαφορετικών διεθνών και τοπικών οδοντιατρικών λογισµικών χειρισµού εικόνας.. Το λογισµικό να είναι ένα ισχυρό εργαλείο απεικόνισης µε βασική φιλοσοφία την απλότητα και την ευχρηστία. Το πρόγραµµα να είναι λογικό και µην υπάρχουν µη απαραίτητες ή δύσκολες λειτουργίες. Το λογισµικό να διορθώνει αυτόµατα την ποιότητα εικόνας σε περίπτωση µη σωστής λήψης. Να έχει µια φιλική προς τον χρήστη βάση δεδοµένων του ασθενή, τη λειτουργία εκτύπωσης εικόνας και ποικίλες διαχειριζόµενες λειτουργίες εικόνας. Οµάδα Γ: Server ΣΥΝΟΛΙΚΟΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΟΜΑ ΑΣ Γ: ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ SERVER HP ML150G3 Οικογένεια Επεξεργαστή: Intel XEON Quad Core Οικογένεια Λειτουργικού Συστήµατος: SBS 2003 Κωδική Ονοµασία Επεξεργαστή: E5310 Περιγραφή Επεξεργαστή: 1.60GHZ/1066MHZ Αριθµός επεξεργαστών 1 Memory Capacity 1GB Μέγιστη µνήµη 8GB Hard Disk Drive 1 X 160GB SATA HOT-PLUG Controllers SATA Οµάδα : Projector ΣΥΝΟΛΙΚΟΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΟΜΑ ΑΣ : ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ PROJECTOR

5 Μοντέλο: Acer P-1265 Περιγραφή: DLP, XGA 1024x768, contrast ratio: 2000: 1, 2400 Ansi Lumens, 3,0kg, 28db, DVI, +/-40 deg. Vertical Keystone, Digital ZOOM, DVI Επιπλέον µαζί µε τον Projector απαραίτητη είναι η προµήθεια και του: Universal Wall mount kit

6
