1 Intelligent Heating Instalācijas norādes DTCE DTIK DSM3 DTIV

2

3 0 Indekss 1 Ievads Drošības instrukcijas Instalācijas norādes Sistēmas pārskats Funkcionālais pārskats Vispārīgas instalācijas instrukcijas Nostiprināšana C-C attāluma aprēķināšana Instalācijas plānošana Instalācijas vietas sagatavošana Elementu instalācija Sildelementu uzstādīšana Lietojumi Pārskats pār lietojumiem Jumta un noteku sala aizsardzība Sniega kausēšana un zemes Cauruļu sala aizsardzība Lauka/dēstu dobju apkure Instalācijas pabeigšana Termostata pieslēgšana Ievads šajā instalēšanas rokasgrāmatā termins "elements" attiecas gan uz apkures kabeļiem, gan uz apsildāmajiem paklājiem. Ja ir izmantots termins "apkures kabelis" vai "apsildāmais paklājs", attiecīgās norādes attiecas tikai uz šo elementa tipu. Šajā rokasgrāmatā aprakstīto sildelementu paredzētais lietojums ir ir aprakstīts turpmāk. Citiem lietojuma veidiem, lūdzu, sazinieties ar vietējo tirdzniecības pārstāvi. 1.1 Drošības instrukcijas Nekad negrieziet un nesaīsiniet sildelementu. Sildelementa pārgriešanas gadījumā garantija zaudēs spēku. Aukstos vadītājus un paklāja stiegrojumu drīkst pārgriezt vai saīsināt tikai tad, ja tas nepieciešams precīzai uzstādīšanai. Elementi jāuzstāda saskaņā ar vietējiem ēkas drošības un elektroinstalācijas noteikumiem, kā arī saskaņā ar šo instalācijas rokasgrāmatu. Jebkāda cita veida instalācija pakļaus riskam elementa funkcionalitāti vai radīs risku drošībai. Šādā gadījumā garantija zaudēs spēku. Nodrošiniet, lai instalācijas laikā elementi, aukstie vadītāji, savienotājkārbas un citi elektriskie komponenti nesaskartos ar ķimikālijām vai viegli uzliesmojošiem materiāliem. DEVI VIFSV225 1

4 Elementus drīkst saslēgt tikai pilnvarots elektriķis, izmantojot fiksētu savienojumu. Pirms instalācijas un apkopes atslēdziet visus strāvas kontūrus no barošanas avota. Pieslēgums barošanas avotam galalietotājam nedrīkst būt brīvi pieejams. Katrs apkures kabeļa ekrāns ir jāiezemē saskaņā ar vietējiem elektroinstalāciju noteikumiem un jāpieslēdz atlikuma strāvas ierīcei (RCD). Ieteicamais RCD atvienošanas strāvas stiprums ir 30 ma, bet to drīkst paaugstināt līdz 300 ma, ja kapacitīvā noplūde var izraisīt nevajadzīgu atvienošanu. Sildelementi ir jāsaslēdz caur slēdzi, kas ļauj atslēgt visus polus. Elements ir jāaprīko ar atbilstoša izmēra drošinātāju vai slēdzi (piem., 10/13 A, ja ir izmantots 1,5 mm 2 aukstais vadītājs, un 16/20 A, ja ir izmantots 2,5 mm 2 aukstais vadītājs. ❺ ❻ ❼ ❷ ❹ ❸ ❶ 1. Apkures kabelis 2. Termostats 3. Sensors 4. Ekrāns 5. RCD 6. Visu polu slēdzis 7. Drošinātājs Savienojumi Fāze - melns Neitrāls - zils Zeme - ekrāns Sildelementa klātesamība: jānorāda, piestiprinot brīdinājuma zīmes vai norādes pie strāvas savienojumiem un/vai gar kontūra līniju skaidri redzamās vietās; pēc instalācijas jānorāda visos ar elektroinstalāciju saistītos dokumentos. Nekādā gadījumā nepārsniedziet maksimālo siltuma blīvumu (W/m 2 ), kas ir spēkā attiecīgajam lietojuma veidam. 1.2 Instalācijas norādes Izstrādājums nesatur kaitīgas vielas. Uzglabāt sausā un siltā vietā pie temperatūras no +5 C līdz +30 C. Pareizi sagatavojiet instalācijas vietu, piemēram, aizvācot asus priekšmetus, netīrumus utt. Izmēriet omisko un izolācijas pretestību gan pirms uzstādīšanas, gan uzstādīšanas laikā. Neuzstādiet sildelementus zem sienām vai fiksētiem šķēršļiem. Neļaujiet elementiem saskarties ar izolācijas materiālu, citiem siltuma avotiem un deformācijas šuvēm. Elementi nedrīkst saskarties vai pārklāties ne paši ar sevi, ne citiem elementiem. 2 VIFSV225 DEVI

5 Elementiem jādarbojas atbilstoši temperatūrai, un tie nedrīkst darboties, kad āra temperatūra ir augstāka par 10 C. Elementi un jo īpaši savienojums ir jāaizsargā pret slodzi un spriedzi. 1.3 Sistēmas pārskats Deviflex Jumta un noteku sistēmu sala aizsardzība Sniega un ledus kausēšana uz zemes Cauruļu sistēmu sala aizsardzība Lauka/dēstu dobju apkure DTCE P P A D DTIK - P - asfalts - - DSM3 - D - P - rekonstrukcijas DTIV - - P - P A Galvenokārt paredzēts šim lietojuma veidam. Piemērots, bet ir arī labāki risinājumi. D Projektēts un apstiprināts šim lietojuma veidam. - Nav piemērots! Nedrīkst izmantot! 1.4 Funkcionālais pārskats 1. Elements 2. C-C attālums 3. Aukstā vadītāja savienojums 4. Aukstais vadītājs 5. Savienotājkārba (ja nepieciešama) 6. Sensors 7. Termostats 2 Vispārīgas instalācijas instrukcijas 2.1 Nostiprināšana Deviclip CC Precīza C-C attāluma (1 cm soļi) nodrošināšanai uz līdzena pamata, ultravioletā starojuma aizsardzība. Deviclip Twist Izmantošanai uz pītā stiegrojuma. Devifast Precīza C-C attāluma (2,5 cm soļi) nodrošināšanai uz līdzena pamata pirms ieguldīšanas. Uzstādīšanai uz jumta pieejams arī kā vara materiāls. DEVI VIFSV225 3

6 Deviclip Gutter Precīza C-C attāluma (1 cm soļi) nodrošināšanai notekās, ultravioletā starojuma aizsardzība. Deviclip Roof Hook Kabeļu nostiprināšanai pie jumta skrūvēm, ultravioletā starojuma aizsardzība. Deviclip Guard Hook Kabeļu piestiprināšanai pie sniega aizsarga un jumta malas, ultravioletā starojuma aizsardzība. Skava Kabeļu piestiprināšanai un aizsargāšanai pret asām malām. Devifast Double Kabeļu cilpu nostiprināšanai notekcaurulēs. DEVI alumīnija lente Efektīvas siltuma vadīšanas nodrošināšanai. Deviclip Relief Notekcaurulēs iekārto kabeļu atslogošanai. 2.2 C-C attāluma aprēķināšana Zonām uz jumta, zemes un lauka C-C attālums ir attālums centimetros no viena kabeļa centra līdz nākamā kabeļa centram. Informācijai par notekcauruļu un cauruļu sildīšanu skatīt kabeļu skaitu uz metru (sīkāka informācija 4.2. un 4.4. sadaļā). C-C = Laukums [m 2 ] x 100 cm vai Kabeļa garums [m] C-C = Kabeļa jauda [W/m] x 100 cm Siltuma blīvums [W/m 2 ] Maks. C-C attālums: Jumta un notekcauruļu sistēmas Zemes zonas Lauka/dēstu dobju apkure 10 cm 15 cm 25 cm 220V/380V C-C [cm] 20 W/m 25 W/m 30 W/m , , V/400V C-C [cm] 20 W/m 25 W/m 30 W/m , , VIFSV225 DEVI

7 240V/415V C-C [cm] 20 W/m 25 W/m 30 W/m , , Instalācijas plānošana Izveidojiet instalācijas skici, kurā ir norādīts: elementu izvietojums; aukstie vadītāji un savienojumi; sadales dēlis/kabeļu aka (ja nepieciešams); sensori; savienotājkārba; termostats; Noglabājiet skici drošā vietā Zinot precīzu šo komponentu atrašanās vietu, ir iespējams ātrāk novērst radušos bojājumus. Ņemiet vērā turpmāk minēto: Ievērojiet visas norādes, kas minētas 1.2. sadaļā. Ievērojiet pareizo C-C attālumu (tikai apkures kabeļiem), skatīt 2.2. sadaļu. Ievērojiet nepieciešamo instalācijas dziļumu un auksto vadītāju mehānisko aizsardzību. Uzstādot vairāk kā vienu elementu, neizmantojiet virknes slēgumu, bet pieslēdziet aukstos vadītājus paralēli pie savienotājkārbas. Atsevišķu vadītāja kabeļu gadījumā, pieslēdziet pie savienotājkārbas abus aukstos vadītājus. 2.4 Instalācijas vietas sagatavošana Likvidējiet visus iepriekšējo instalāciju pārpalikumus, ja nepieciešams. Pārliecinieties, ka instalācijas vieta ir līdzena, stabila, gluda, sausa un tīra. Ja nepieciešams, aizpildiet atstarpes ap caurulēm, notekām un sienām vai uzklājiet folijas pārsegu. Likvidējiet visas asās malas, aizvāciet lapas, netīrumus vai citus svešķermeņu. 3 Elementu instalācija Elementus nav ieteicams uzstādīt pie temperatūras, kas ir zemāka par -5 C. Pie zemām temperatūrām apkures kabeļi kļūst neelastīgi. Pēc elementu attīšanas uz neilgu brīdi pieslēdziet tos pie barošanas avota, lai tādējādi kabeli uzsildītu, pirms nostiprināšanas. DEVI VIFSV225 5

8 Pretestības mērīšana Instalācijas laikā mēriet, pārbaudiet un pierakstiet elementu pretestību. Pēc izsaiņošanas Pēc tam, kad elementi ir nostiprināti Pēc tam, kad instalācija ir pabeigta Ja elementu omiskā un izolācijas pretestība neatbilst norādītajai, elements ir jānomaina. Omiskai pretestībai jābūt -5 līdz +10 % robežās no norādītās vērtības. Izolācijas pretestībai jābūt >20 MΩ pie min. 500 V, ieteicams 2,5 kv. 3.1 Sildelementu uzstādīšana Ievērojiet visas instrukcijas un norādes, kas izklāstītas 1.1. un 1.2. sadaļās. Sildelementi Izvietojiet sildelementus tā, lai līdz tuvākajiem šķēršļiem ir vismaz puse no C-C attāluma. Elementiem vienmēr jābūt labi savienotiem ar siltuma sadalītāju (jumtu, smilti, augsni, betonu, cauruli utt.), sīkākai informācijai skatīt 4. sadaļu. Apkures kabeļi Ievērojiet pareizo C-C attālumu, skatīt 2.2. sadaļu. Uzstādiet apkures kabeli tā, lai līdz tuvākajiem šķēršļiem ir vismaz puse no C-C attāluma. Apkures kabeļa liekuma diametram jābūt vismaz sešas reizes lielākam par kabeļa diametru. Apkures kabeļiem ir marķējumi, kas atvieglo instalāciju. Faktiskais kabeļa garums var mainīties +/- 2 % diapazonā. Faktiskais paklāja garums var mainīties turpmāk minētajās pielaides robežās: +/- 1 cilpa 5 līdz 10 m gariem paklājiem. +/- 2 cilpas paklājiem, kas ir garāki par 10 m. Aukstā vadītāja pagarināšana Izvairieties no auksto vadītāju pagarināšanas, ja iespējams. Izvelciet aukstos vadītājus līdz sadales dēļiem vai kabeļu akām. Aukstā vadītāja garumā ir iespējama maks. 5% jaudas zudums. Aukstā vadītāja papildu garums palielinās kapacitīvo noplūdes strāvu, bet tas nozīmē, ka RCD atslēgšanas koeficientam jābūt augstākam. Sensori Sensori ir zemsprieguma (230 V) komponenti, un tiem jāatrodas plastmasas izolācijas vadā. Sensorus var pagarināt, izmantojot instalācijas vadu. Skatīt 4. sadaļu informācijai par īpašiem lietojumiem. Apsildāmie paklāji Vienmēr izritiniet apsildāmos paklājus tā, lai apkures kabeļi ir augšpusē. Kad apsildāmais paklājs ir izklāts līdz apsildāma laukuma robežai, pārgrieziet ieliktni/tīklu un pagrieziet paklāju, pirms atritināt atpakaļ. 6 VIFSV225 DEVI

9 4 Lietojumi 4.1 Pārskats pār lietojumiem Ņemiet vērā turpmāk minētās siltuma blīvuma (W/m2) vērtības. Aplēses temperatūra Jumta un noteku sistēmu sala aizsardzība Sniega un ledus kausēšana uz zemes Lauka/dēstu dobju apkure Atledošana pavasarī Augsnes aizsargāšana pret salu [ C] [W/m2] [W/m2] [W/m2] [W/m2] 0 līdz Min. 80 Min līdz līdz līdz Cauruļu sistēmu sala aizsardzība [W/m] Δt [K] Izolācija [mm] Caurules diametrs DN [mm] DEVI VIFSV225 7

10 4.2 Jumta un noteku sala aizsardzība Skatīt att. 1. Jumta mala/dzega 2. Noteka 3. Notekcaurule uz neaizsalstošu aku 4. Notekas satekne 5. Plakans jumts ar drenāžu 6. Jumts ar izliecēm 7. Notekcaurule ar atvērtu galu Lai nodrošinātu pietiekamu siltumu notekās un notekcaurulēs, siltuma blīvums un kabeļa līniju skaits (n) ir atkarīgs no: aplēses temperatūras; notekas/caurules diametra. Notekas/caurules diametrs Kabeļa līniju skaits (n) Ø mm 1 Ø mm 2* Ø mm 3 * Divām 30 W/m (60 W/m) līnijām ir nepieciešama vismaz Ø120 mm notekcaurule un uz mitrumu reaģējoša kontrolierīces, piem., Devireg 850. Aplēses temperatūra Siltuma blīvums DTCE-20 DTCE-30 n C-C n C-C C [W/m²] [-] [cm] [-] [cm] 0 līdz līdz līdz * līdz * 8 Instalācijas kopsavilkums Uzstādiet Devireg 850 sensoru, ja tas ir pieejams, notekā saskaņā ar sensora rokasgrāmatu. Informējiet galalietotāju, ka katru rudeni apsildāmais jumts un notekas sistēmas ir jāattīra no lapām, netīrumiem, kā arī jālikvidē visas asās šķautnes. Pagariniet sensora kabeļus un aukstos vadītājus. Savienojumiem jāatrodas sausā vietā. Noblīvējiet visas jumta un sienas spraugas. 4.3 Sniega kausēšana un zemes Brīvi stāvošas konstrukcijas, piemēram, platformas, kāpnes, tilti un terases Skatīt att. 1. Betona paneļu augšējais slānis vai mastikas asfalts. 2. Deviflex apkures kabelis. 3. Deviclip nostiprināšanas piederums vai pītais stiegrojums. 4. Pamatā esošā brīvā konstrukcija. 5. Izolācija. 8 VIFSV225 DEVI

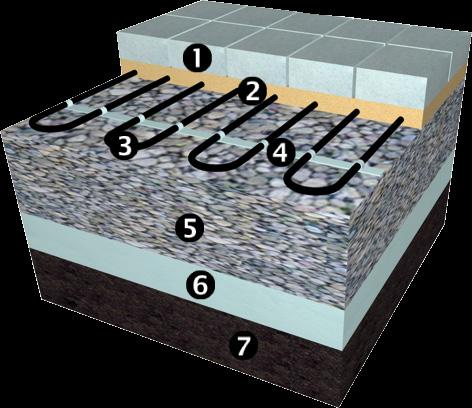

11 Zemes zonas, piem., rampas un autostāvvietas Skatīt att. 1. Betona paneļu augšējais slānis vai asfaltbetons. 2. Smilts pamatne vai betons, vai asfaltbetons. 3. Deviflex apkures kabelis. 4. Deviclip nostiprināšanas piederums vai pītais stiegrojums. 5. Balsta slānis no akmens šķembām/betona/veca asfalta. 6. Izolācija (izvēles, nodrošiniet piemērotu balsta slāni). 7. Augsne. Zemes zonas, piem., piebraucamie ceļi, gājēju celiņi un bruģis. Skatīt att. 1. Augšējais slānis no bruģa blokiem vai betona paneļiem. 2. Augsnes pamatne. 3. Deviflex apkures kabelis 4. Deviclip nostiprināšanas piederums vai pītais stiegrojums. 5. Balsta slānis no akmens šķembām. 6. Izolācija (izvēles, nodrošiniet piemērotu balsta slāni). 7. Augsne Zemes termostats ir obligāts. Augsnes pamatnē: paklāja jauda no 250 W/m 2 un kabeļa jauda no 25 W/m. Mastikas asfalta vai betona pamatnē: kabeļa jauda no 30 W/m ar siltuma blīvumu > 500 W/ m 2 (C-C < 6 cm). Ierobežota strāvas padeve Samaziniet apsildāmo laukumu, piemēram, apsildot tikai braucamo daļu, nevis visu piebraucamo celiņu. Sadaliet laukumu divās atšķirīga svarīguma zonās, izmantojot Devireg 850. Ierīkojiet mazāku jaudu nekā ieteicams. Ņemiet vērā, ka sniegs kusīs lēnāk. Neierīkojiet mazāku jaudu 2 drenāžas vietās, piem., apsildāmo pakāpienu priekšā. Neuzstādiet kabeļus tikai smiltīs. Apkures kabeļi ir jāaizsargā ar stingru augšējo slāni. Ja vien instalācijas netiek veikta saskaņā ar 4.5. sadaļu "Lauka/dēstu dobju apkure". Iedarināšana betonā, javā vai cementa grīdā Pamatne nedrīkst saturēt asas šķembas. Pamatnei jābūt pietiekami mitrai, viendabīgai, gaisa kabatas nesaturošai: nelejiet pārāk strauji, lai novērstu elementa pārvietošanos; centieties neizmantot grābekļus, lāpstas, vibratorus un veltņus. Sildelementam jābūt pilnībā pārklātam ar vismaz 5 mm kārtiņu. Ļaujiet betona pamatnei žūt apmēram 30 dienas, bet mouldinga maisījumam - 7 dienas. Iedarināšana mastikā vai asfaltbetonā (ceļa asfaltā) Izmantojiet Deviflex DTIK, pilnībā jāiedarina. Izmantojiet mastikas asfaltu, kas atdzesēts līdz 240 C, vai 3 cm ar rokām klājamu asfaltbetonu (maks. daļiņu izmērs 8 mm), kas atdzesēts līdz 80 C, pirms otrās kārtas klāšanas ar maks. 500 kg rulli (neizmantojot vibratoru). Uzstādiet zemes sensora ieliktni (Ø100 x H 100 mm), kas izgatavots no siltumizturīga materiāla (piem., šūnu stikla izolācija). Uzstādiet sensora cauruļvadu (5/8-3/4 ), kas izgatavots no siltumizturīga materiāla (piem., metāla). Instalācijas kopsavilkums Sagatavojiet instalācijas virsmu ar Deviclip nostiprināšanas piederumiem un/vai pīto stiegrojumu. Nofiksējiet sensora kabeļa un sensora caurules/ieliktņa vadu, kas paredzēts Devireg 850 sensoram, ja nepieciešams. Pagariniet aukstos vadītājus ar termorūkamām caurulītēm un nodrošiniet, lai savienojumi atrastos sausā vietā. Noblīvējiet visas spraugas pie sienām vai tamlīdzīgām konstrukcijām. Uzstādiet brīdinājuma lenti virs aukstajiem vadītājiem. Kad bloku klāšana vai betona/asfalta liešana ir pabeigta, uzstādiet ārējos sensorus un pagariniet sensora kabeļus saskaņā ar sensora rokasgrāmatu. DEVI VIFSV225 9

12 4.4 Cauruļu sala aizsardzība Cauruļu meklēšana Skatīt att. 1. Sensors. 2. Deviflex apkures kabelis. 3. Izolācija. 4. Uzstādīšana. 5. Vārsts. Caurulē uzstādīta sala aizsardzība Skatīt att. 1. Izolācija. 2. Deviflex Apkures kabelis. 3. Sensors (nav parādīts). 4. Uzstādīšana. Segtā cauruļu meklēšana Skatīt att. 1. Sārņbetona bloks (izvēles) un/vai XPS izolācija (izvēles). 2. Deviflex apkures kabelis. 3. Augsnes pamatne. 4. Augsne. 5. Sensors (nav parādīts). Nepieciešamā izvade [W/m] ir redzama 4.1. sadaļas tabulā un ir atkarīga no: λ W/mK Termiskā vadītspēja izolācijai 0,04 (izmantota tabulā) Δt K Temperatūras atšķirība starp vidi/ apkārtni D mm Ārējais izolācijas diametrs d mm Ārējais caurules diametrs Kabeļu skaits (n) Attiecība starp nepieciešamo jaudu un kabeļa jaudu Kabeļu skaits uz metru DN min. ir 2 Vesels skaitlis = taisni kabeļi (vienkāršāka instalācija) Decimālskaitlis = tinums ap cauruli Plastmasas caurulēm: Kabeļa jauda maks. 10 W/m. Uzklājiet alumīnija lenti gan virs, gan zem kabeļa visā tā garumā. Priekš DTIV instalācijas caurulē: Nevelciet kabeli caur vārstiem. Īpašos gadījumos apkures kabeli drīkst par 10% un apstrādāt ārpus caurules un blakus kompresijas blīvslēgam. Nekādā gadījumā neieslēdziet enerģijas padevi, pirms caurule nav uzpildīta. Instalācijas kopsavilkums Kabeļi, kas ir aptīti ap caurulēm, ik pēc cm caurules ir jānosedz ar alumīnija lenti. Taisnie kabeļi jāuzstāda saskaņā ar norādēm nelielā slīpumā uz vienu vai otru pusi. Caurulē ievietotie kabeļi jāuzstāda tieši caurulē ar kompresijas blīvslēgu. Uzstādiet alumīnija lenti zem (obligāti plastmasas caurulēm) un virs caurules visā kabeļa garumā. Pagariniet aukstos vadītājus/nogrieziet kabeļus un nodrošiniet, lai savienojumi atrastos sausā vietā. Uzstādiet savienotājkārbu uz caurules vai tās tuvumā. Uzstādiet termostatu blakus caurulei. 10 VIFSV225 DEVI

13 4.5 Lauka/dēstu dobju apkure Apkurināts lauks tiek uzskatīts par darbavietu, piem.: futbola laukumi; golfa laukumi; siltumnīcas. Skatīt drošības instrukcijas 1.1. sadaļā. Vienmēr rūpīgi pārdomājiet instalācijas dziļumu. Konsultējieties ar vietējām elektroenerģijas un drošības iestādēm, pirms veicat kabeļu uzstādīšanu. Ņemiet vērā vietējās prasības, kas attiecas uz instalācijas dziļumu un auksto vadu mehānisko aizsardzību. Ņemiet vērā tādu objektu kā zāliena aeratori, drenāžas ierīces, lāpstas, laužņi, mietiņi, enkuri, bultskrūves u.c. ievietošanas dziļumu. Lai nodrošinātu efektīvu apkuri, instalācijas dziļums nedrīkst pārsniegt cm. Jebkādus darbus ar augsni pēc instalācijas drīkst veikt tikai atbilstoši apmācīts personāls. Instalācijas kopsavilkums Atritiniet un nofiksējiet elementus uz pamatnes konstrukcijas. Modernizācijas instalācijā DSM3 kabeļus var ierakt augsnē. Katras zonas sensora kabeļiem vai sensora zondei nostipriniet izolācijas vadu pēc iespējas augstāk. Ievietojiet aukstos vadītājus kabeļa tranšejā tikai vienā slānī (ne saišķos vai caurulēs). Uzstādiet virs aukstajiem vadītājiem brīdinājuma lenti un pārklājiet tos ar smilti. Pieslēdziet aukstos vadītājus pie noblīvētajiem sadales dēļiem vai kabeļu akām ne tālāk par 20 m no katras zonas. Lauka/dēstu dobju apkure jāierīko ar vairākām zonām, kas ir atkarīgas no lauka lieluma, saules gaismas un ēnojuma. Katra zona jānodrošina ar diviem sensoriem vai vienu sensora zondi, kas mēra vidējo augsnes virskārtas temperatūru. Noblīvēts sadales dēlis vai kabeļu aka auksto vadītāju pieslēgšanai pie strāvas padeves. Maks. attālums līdz sadales dēlim vai kabeļu akai 20 m. DEVI VIFSV225 11

14 1. Apkures kabelis 2. Termostats 3. Sensors 4. Ekrāns 5. RCD 6. Visu polu slēdzis 7. Drošinātājs 8. Sadales dēlis 5 Instalācijas pabeigšana Kabeļu savienošana Pieslēdziet visus aukstos vadītājus un sensoru pie savienotājkārbas. Skatīt termostata instalācijas rokasgrāmatu. Gala pārbaude un dokumentācija Pārbaudiet, vai siltuma sadalītājs (piem., jumts, caurule) ir piemērots elementa izstarotajam siltumam. Tas ir īpaši svarīgi gadījumā, kad elements ir pieslēgts pie termostata, kas neļauj regulēt maksimālo temperatūru (sīkākai informācijai skatīt 4. sadaļu). Saglabājiet turpmāk minēto informāciju ar teksta, rasējumu vai fotoattēlu palīdzību: kabeļa tips, atstarpe, dziļums, izklājums, kontūra identifikācija, sensori; aukstā vadītāja un sildelementa atrašanās vietu; gala vāciņu atrašanās vietu (tikai divdzīslu vadi); deformācijas šuvju, ja tādas ir ierīkotas, atrašanās vietu. Aizpildiet garantijas lapu. Vēlreiz pārbaudiet un salīdziniet omu koeficientu un izolācijas pretestību. Nodošana galalietotājam Apmāciet galalietotāju vai uzraugu, kā pareizi darbināt un apkopt apkures sistēmu. Regulāri pārbaudiet, vai sadales panelim, termostatam un sensoriem nav bojājumi. 12 VIFSV225 DEVI

15 5.1 Termostata pieslēgšana Ja elements ir pieslēgts termostatam, piemēram, Devireg, iestatiet pamata iestatījumu atbilstoši tabulai, kas redzama turpmāk, kā arī saskaņā ar termostata instalēšanas rokasgrāmatu. Ja nepieciešams, noregulējiet temperatūras robežu saskaņā ar ražotāja ieteikumiem, šādi novēršot bojājumus, piemēram, grīdai vai caurulei. Tomēr ņemiet vērā, ka robeža nedrīkst pārsniegt maksimālo temperatūras robežu, kas norādīta attiecīgajam lietojuma veidam (skatīt 4. sadaļu). Termost ats Devireg 316 Devireg 330/610 Devireg 850 Maks. slodze Jumta un noteku sistēmu sala aizsardzība 16 A -7 C < Ieslēgts < +3 C Sniega un ledus kausēšana uz zemes Cauruļu sistēmu sala aizsardzība Lauka/dēstu dobju apkure /10 A Ieslēgs < +3 C Ieslēgs < +3 C Ieslēgts < +5 C Atledošana +3 C Audzēšana +7 C 2 x 15A Kausēšana < +3 C Kausēšana < +3 C Dīkstāve < -3 C - - DEVI VIFSV225 13
