2 Σειρά Multi V Περιβάλλον Οικονομία Τεχνική υποστήριξη Απλός σχεδιασμός & εύκολη εγκατάσταση

3 Εξωτερικές μονάδες MULTI V MINI MULTI V PLUS II MULTI V SYNC II MULTI V SPACE II MULTI V WATER II Εσωτερικές μονάδες Τοίχου Κονσόλα ARTCOOL Κασσέτα ψευδοροφής Αεραγωγών ψευδοροφής Οροφής & δάπεδου Οροφής Δαπέδου ec V (Σύστημα εξαερισμού) Εναλλάκτης αέρα/αέρα με ανάκτηση θερμότητας Εναλλάκτης αέρα/αέρα με ανάκτηση θερμότητας & στοιχείο απ ευθείας εκτόνωσης Vnet & παρελκόμενα Τηλεχειριστήρια Κεντρικά τηλεχειριστήρια Αξεσουάρ

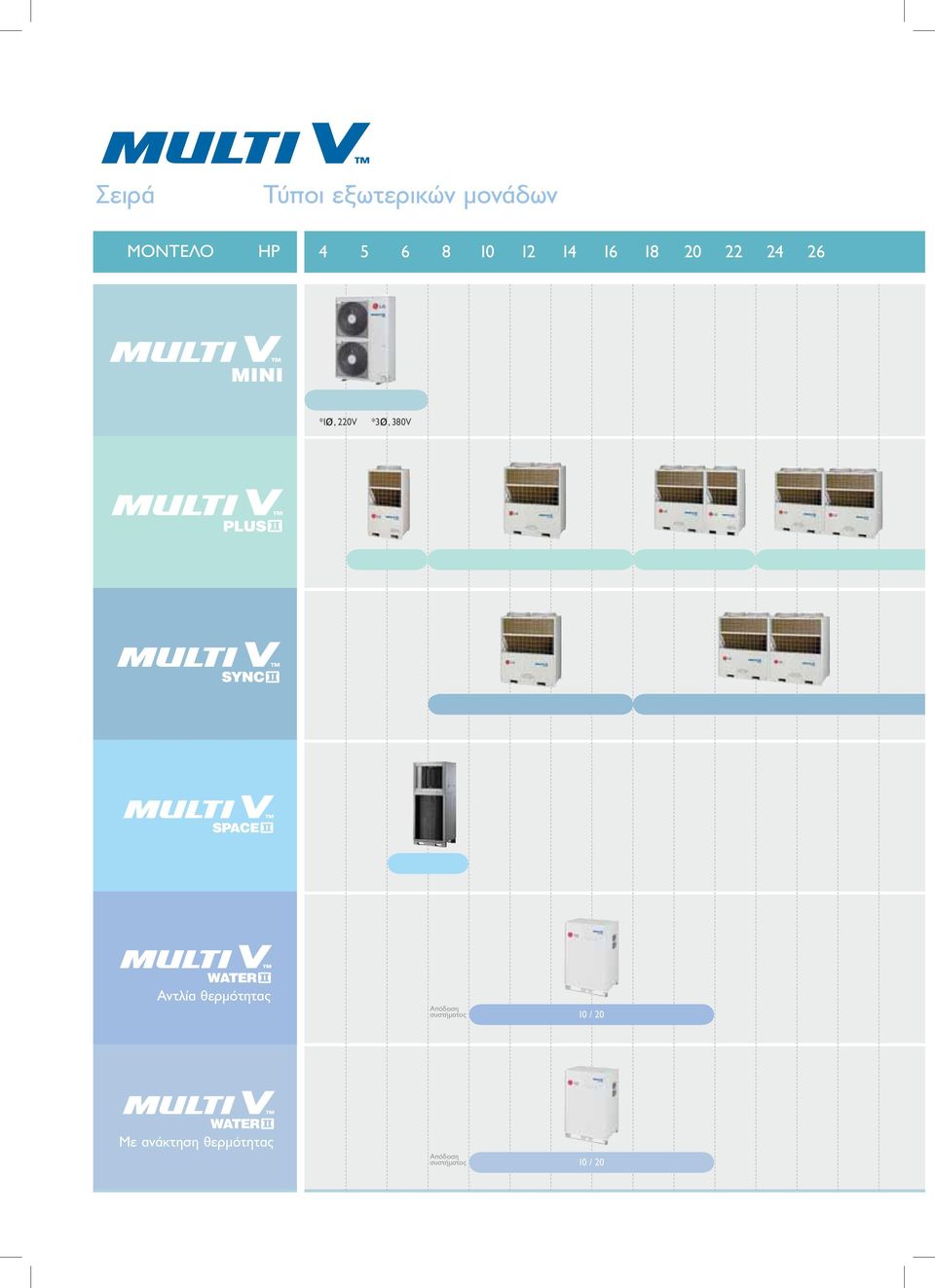

4 Σειρά Tύποι εξωτερικών μονάδων MΟΝΤΕΛΟ HP *1ø, 220V *3ø, 380V Αντλία θερμότητας Απόδοση συστήματος 10 / 20 Με ανάκτηση θερμότητας Απόδοση συστήματος 10 / 20

5 MULTI V_Γκάμα εξωτερικών μονάδων Συστήματα κλιματισμού LG / / / / 60

6 Σειρά Tύποι εσωτερικών μονάδων kw Btu / h 5k 7k 9k 12k SRAC Τοίχου Σειρά Mirrr Κασέτα 4 κατευθύνσεων (570*570) Κασσέτα ψευδοροφής Κασέτα 4 κατευθύνσεων (840*840) Κασέτα 2 κατευθύνσεων Κασσέτα 1 κατεύθυνσης Χαμηλού προφίλ Αεραγωγών ψευδοροφής Ενσωματωμένο στην οροφή Υψηλής στατικής πίεσης Οροφής & δαπέδου Οροφής Δαπέδου Εμφανές Κρυφό Κονσόλα

7 k 18k 24k 28k 36k 42k 48k 76k 96k MULTI V_Γκάμα εσωτερικών μονάδων Συστήματα κλιματισμού LG 0607

8 Εξωτερική μονάδα Τα συστήματα MULTI V, αποτελούνται από μία εξωτερική μονάδα, ένα δίκτυο ψυκτικών σωληνώσεων και μπορούν να συνδεθούν με διάφορους τύπους εσωτερικών μονάδων, απλοποιώντας τη διαδικασία σχεδιασμού και εγκατάστασης, ενώ παρέχουν εξαιρετική εξοικονόμηση ενέργειας. MULTI V εξωτερική μονάδα MULTI V MINI MULTI V PLUS II MULTI V SYNC II MULTI V SPACE II MULTI V WATER II

9 MULTI V_Σειρά εξωτερικών μονάδων Συστήματα κλιματισμού LG 0809

10 Εξωτερική μονάδα Η σειρά Multi V αναποκρίνεται στην τάση της αγοράς για υψηλή ενεργειακή απόδοση και προϊόντα φιλικά προς το περιβάλλον. Ο υψηλότερος συντελεστής απόδοσης (COP) στον κόσμο! Ανταγωνιστής * Σύγκριση μοντέλων 10HP Υψομετρική διαφορά 100m Συνολικό μήκος σωληνώσεων 1000m m Απόσταση απο την 1 η διακλάδωση έως την πιο απομακρυσμένη εσωτερική μονάδα 40m[90m**] Μέγιστο μήκος σωληνώσεων 150m(200m**) Μεγάλο μήκος σωληνώσεων MULTI V PLUS II / SYNC II *Χρήση διακλάδωσης Y Συνολικό μήκος σωληνώσεων Μέγιστο μήκος σωληνώσεων Μέγιστο μήκος σωληνώσεων μετα την 1 η διακλάδωση Υψομετρική διαφορά μεταξύ εξωτερικήςεσωτερικής μονάδας Υψομετρική διαφορά μεταξύ εσωτερικών μονάδων Υψομετρική διαφορά μεταξύ εξωτερικών μονάδων Για την εγκατάσταση σωληνώσεων μήκους έως 40~90m μετά την πρώτη διακλάδωση, ανατρέξτε στην ενότητα Εγκατάσταση εξωτερικών μονάδων στο Εγχειρίδιο τεχνικών χαρακτηριστικών Συμπιεστής DC Inverter Βελτιστοποιημένο σχήμα Μηχανισμός έγχυσης λαδιού Υψηλή αξιοπιστία στη λειτουργία χαμηλών στροφών Υψηλή αξιοπιστία στη λειτουργία μερικού φορτίου Μειωμένη απόρριψη λαδιού Υψηλή αξιοπιστία στη λειτουργία υψηλών στροφών Βελτιωμένη κυκλοφορία λαδιού 04 Kινητήρας DC Inverter Υψηλή απόδοση Λιγότερος θόρυβος 05 Έδρανο με επικάλυψη τεφλόν 1000m 150m(200m**) 40m[90m**] 100m 15m 5m 06 Αντλία λαδιού υψηλής απόδοσης

11 Inverter Inverter Inverter Συνδυασμός εξωτερικών μονάδων με συμπιεστή Inverter Συμπιεστής DC Inverter * 25~105Hz Συμπιεστής σταθερών στροφών απόδοσης (COP) εξοικονόμηση χώρου Απλούστευση γκάμας (16 μοντέλα > 5 μοντέλα) Ευκολία στη διαχείριση αποθεμάτων & lgistics Άλλα χαρακτηριστικά 01 Kινητήρας ανεμιστήρα DC Inverter Αύξηση μέγιστων σ.α.λ. από 850 σε 920 σ.α.λ. Μείωση κατανάλωσης ρεύματος κατά 30~40% MULTI V_Σειρά εξωτερικών μονάδων Εναλλάκτης θερμότητας με ευρεία πτερύγια Βελτιωμένος ρυθμός εναλλαγής θερμότητας κατά 14% Αντιδιαβρωτική επεξεργασία (Gld Fin) 03 Λειτουργία «Μαύρου κουτιού» Αποθήκευση δεδομένων λειτουργίας των τελευταίων 3 λεπτών Ακριβής ανάλυση & γρήγορη αντιμετώπιση προβλημάτων 04 Αναβαθμισμένη ηλεκτρονική πλακέτα PCB Συστήματα κλιματισμού LG 10_11 3 ψηφία, 7 τμήματα Εναλλάκτης θερμότητα με πλατιά πτερύγια Προηγούμενο μοντέλο Ελεγκτής 3Ø INV Διπλή σειρά μικροδιακοπτών Αυλακωτό πτερύγιο Ηλεκτρονική πλακέτα PCB Νέο μοντέλο Πτερύγιο μεγάλου πλάτους

12 Εξωτερική μονάδα Η σειρά Multi V αναποκρίνεται στην τάση της αγοράς για υψηλή ενεργειακή απόδοση και προϊόντα φιλικά προς το περιβάλλον. Μεγαλύτερη άνεση για τον τελικό χρήστη! * Για το μοντέλο MULTI V PLUS II, 10HP Αθόρυβη νυχτερινή λειτουργία Η αθόρυβη νυχτερινή λειτουργία τίθεται σε ισχύ X ώρες μετά την ανίχνευση της υψηλότερης θερμοκρασίας κατά τη διάρκεια της ημέρας και έπειτα από Y ώρες, το σύστημα επιστρέφει στην κανονική λειτουργία. Λειτουργία 1 > X : 8,0 ώρες, Y : 9,0 ώρες Λειτουργία 2 > X : 6,5 ώρες, Y : 10,5 ώρες Λειτουργία 3 > X : 5,0 ώρες, Y : 12,0 ώρες Μπορείτε να επιλέξετε ανάμεσα σε 3 επίπεδα θορύβου για κάθε λειτουργία Mονάδα : dba MINI PLUS II SYNC II Βήμα 1 Βήμα 2 Βήμα * Ανίχνευση & διάγνωση σφαλμάτων Αυτόματη πλήρωση ψυκτικού Μανόμετρο Κιτ πλήρωσης ψυκτικού επισκευή. Εσωτερική θερμοκρασία (20~32 C), εξωτερική θερμοκρασία (0~43 C) (Ανίχνευση & διάγνωση σφαλμάτων) Ψυκτικό * Ανίχνευση & διάγνωση σφαλμάτων Αυτόματος έλεγχος ψυκτικού μέσου Διαρροή! Leakage! Διαρροή! Διαρροή! να ελέγχεται κατά την εκκίνηση (ελλιπήςυπερβολική πλήρωση) αποφασίζεται αυτόματα (Ανίχνευση & διάγνωση σφαλμάτων)

13 LG MV λειτουργίας Εντολή Ένδειξη αισθητήρα χειρισμός ψυκτικού κύκλου συστήματος και έλεγχος σωληνώσεων οικονομικής προσφοράς αντιμετώπιση προβλημάτων εξαρτημάτων, όπως συμπιεστής, ανεμιστήρας, βαλβίδα κ.λπ. LATS MULTI V (έκδοση Autcad) σωληνώσεων Μπορείτε να το κατεβάσετε από την ιστοσελίδα υποστήριξης πωλήσεων > MULTI V_Σειρά εξωτερικών μονάδων Συστήματα κλιματισμού LG 12_13

14 Το MULTI V MINI εγκαθίσταται εύκολα σε μικρά γραφεία και καταστήματα. Με ειδικό σχεδιασμό επιτυγχάνεται χαμηλή στάθμη θορύβου κατά τη λειτουργία, εξασφαλίζοντας ένα ευχάριστο περιβάλλον.

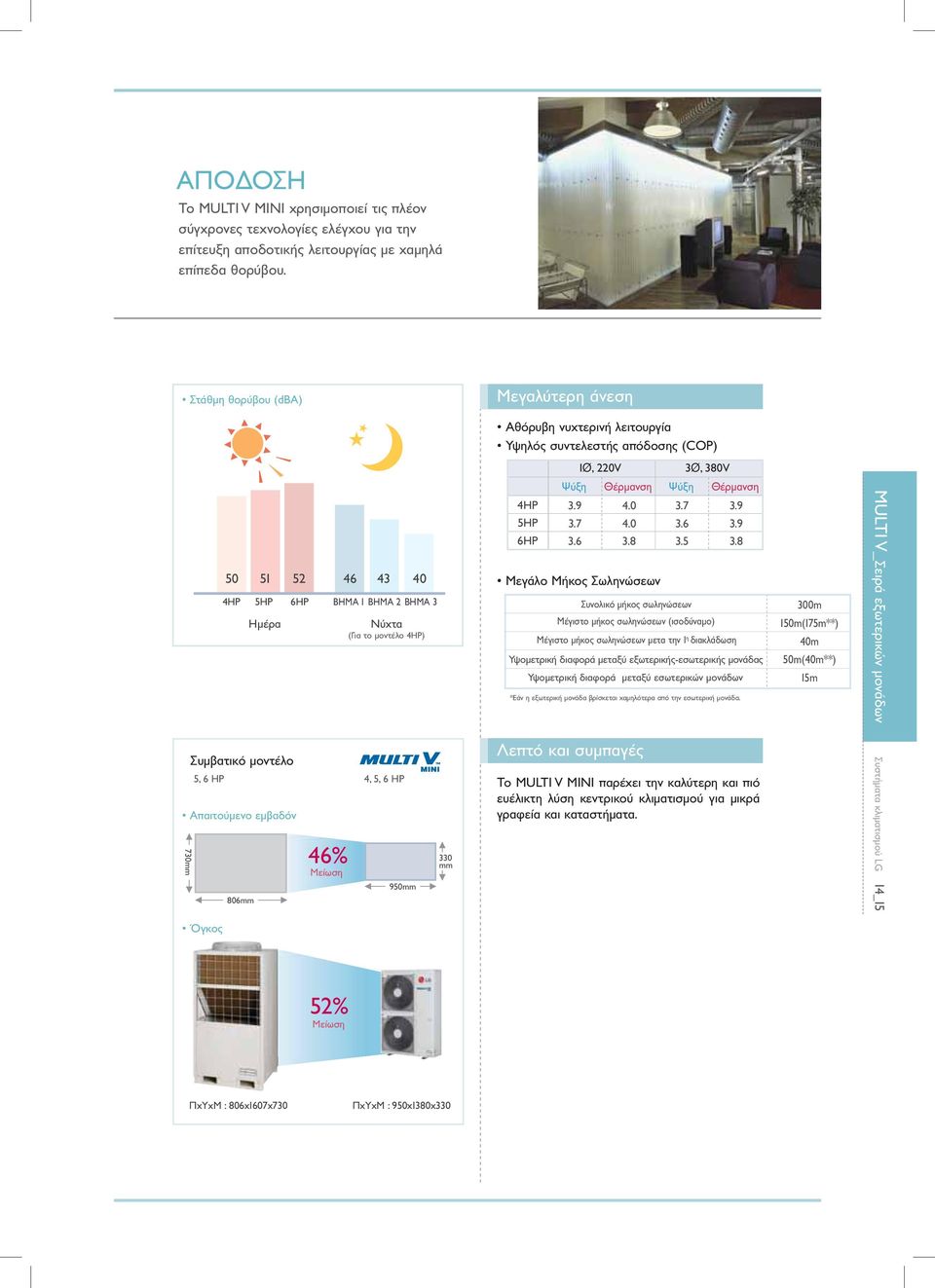

15 ΑΠΟΔΟΣΗ Το MULTI V MINI χρησιμοποιεί τις πλέον σύγχρονες τεχνολογίες ελέγχου για την επίτευξη αποδοτικής λειτουργίας με χαμηλά επίπεδα θορύβου. Μεγαλύτερη άνεση 1Ø, 220V 3Ø, 380V HP 5HP 6HP ΒΗΜΑ 1 ΒΗΜΑ 2 ΒΗΜΑ 3 Ημέρα Νύχτα (Για το μοντέλο 4HP) Ψύξη Θέρμανση Ψύξη Θέρμανση 4HP 5HP 6HP Συνολικό μήκος σωληνώσεων Μέγιστο μήκος σωληνώσεων (ισοδύναμο) Μέγιστο μήκος σωληνώσεων μετα την 1 η διακλάδωση Υψομετρική διαφορά μεταξύ εξωτερικήςεσωτερικής μονάδας Υψομετρική διαφορά μεταξύ εσωτερικών μονάδων *Εάν η εξωτερική μονάδα βρίσκεται χαμηλότερα από την εσωτερική μονάδα. 300m 150m(175m**) 40m 50m(40m**) 15m MULTI V_Σειρά εξωτερικών μονάδων Συμβατικό μοντέλο 5, 6 HP 730mm 806mm 46% Μείωση 4, 5, 6 HP 950mm 330 mm Λεπτό και συμπαγές Το MULTI V MINI παρέχει την καλύτερη και πιό ευέλικτη λύση κεντρικού κλιματισμού για μικρά γραφεία και καταστήματα. Συστήματα κλιματισμού LG 14_15 52% Μείωση ΠxΥxΜ : 806x1607x730 ΠxΥxΜ : 950x1380x330

16 Το MULTI V MINI εγκαθίσταται εύκολα σε μικρά γραφεία και καταστήματα. Με ειδικό σχεδιασμό επιτυγχάνεται χαμηλή στάθμη θορύβου κατά τη λειτουργία, εξασφαλίζοντας ένα ευχάριστο περιβάλλον. Δυνατότητα σύνδεσης έως 9 εσωτερικών μονάδων Μπορούν να συνδεθούν έως 9 εσωτερικές μονάδες σε μία εξωτερική μονάδα. Η συνολική ονομαστική απόδοση των συνδεδεμένων εσωτερικών μονάδων μπορεί να φτάσει ως το 130 % της ονομαστικής απόδοσης της εξωτερικής μονάδας μονάδες 9 εσωτερικές μονάδες για το μοντέλο 6HP 8 εσωτερικές μονάδες για το μοντέλο 5HP 6 εσωτερικές μονάδες για το μοντέλο 4HP * Μοντέλο 6 HP 01 Εύκολη συντήρηση 01 Εσωτερικές βαλβίδες ψυκτικού μέσου Δυνατότητα σύνδεσης σωληνώσεων σε 4 κατευθύνσεις (εμπρός, πίσω, δεξιά, κάτω) Καλαίσθητη εξωτερική μονάδα Έξοδος 4 Έξοδοι 02 Εύχρηστη λαβή μετακίνησης 03 Συμπαγής σχεδιασμός & εύκολη συντήρηση Αφαιρέστε 3 βίδες για την συντήρηση Σύστημα αφαίρεσης μπροστινού πάνελ 3 βίδες Έυκολη συντήρηση

17 Χαρακτηριστικά (pump dwn) * Τεχνικά χαρακτηριστικά HP Μοντέλο Απόδοση Ψύξη kw Θέρμανση kw Κατανάλωση Ψύξη kw Θέρμανση kw COP Ψύξη Θέρμανση Παροχή Ρεύματος ph, V, Hz Διαστάσεις (ΠxΥxΒ) mm Βάρος kg Χρώμα Στάθμη θορύβου Ψύξη dba±3 Θέρμανση dba±3 Ανεμιστήρας Τύπος Παροχή αέρα [CMM] Συμπιεστής Τύπος Αριθμός συμπιεστών Εναλλάκτης θερμότητας Ψυκτικό μέσο Τύπος Φόρτιση kg Έλεγχος Ψυκτέλαιο Τύπος Φόρτιση l Σωληνώσεις Υγρό mm(inch) Αέριο mm(inch) Αριθμός εξωτερικών μονάδων 1 Μέγ. αριθμός συνδεόμενων εσωτερικών μονάδων Λόγος συνδεόμενων εσωτερικών μονάδων Μέγ. μήκος σωληνώσεων / Μέγ. υψομετρική διαφορά *1ph, 220V *3ph, 380V ARUN40GS2 ARUN50GS2 ARUN60GS2 ARUN40LS2 ARUN50LS2 ARUN60LS x 1380 x , 220 ~ 240, x 1380 x Ζεστό γκρι x 1380 x x 1380 x , 380 ~ 415, x 1380 x Ζεστό γκρι x 1380 x BLDC BLDC DC INVERTER DC INVERTER Gld Fin Gld Fin 1 R410A R410A EEV EEV 3.7 FV50S[PVE] 1.7 Ø9.52(3/8) Ø15.88(5/8) 1 6 FV50S[PVE] 1.7 Ø9.52(3/8) Ø15.88(5/8) 1 8 FV50S[PVE] 1.7 Ø9.52(3/8) Ø19.05(3/4) 1 9 FV50S[PVE] 1.3 Ø9.52(3/8) Ø15.88(5/8) 1 6 FV50S[PVE] 1.3 Ø9.52(3/8) Ø15.88(5/8) 1 8 FV50S[PVE] 1.3 Ø9.52(3/8) Ø19.05(3/4) ~130% 50~130% 150m/50m 150m/50m MULTI V_Σειρά εξωτερικών μονάδων Συστήματα κλιματισμού LG 16_17 Σημείωση: 1. Οι αποδόσεις βασίζονται στις ακόλουθες συνθήκες Εσωτ. θερμοκρασία ψύξης 27 C[80,6 F]DB / 19 C[66,2 F]WB Εξωτερική θερμ. 35 C[95 F]DB / 24 C[75,2 F]WB Εσωτ. θερμοκρασία θέρμανσης 20 C[68 F]DB / 15 C[59 F]WB Εξωτερική θερμ. 7 C[44,6 F]DB / 6 C[42,8 F]WB Μήκος συνδεόμενων σωληνώσεων 7,5m Μηδενική υψομετρική διαφορά 2. Οι αποδόσεις είναι ονομαστικές 3. Ορισμένες προδιαγραφές μπορούν να αλλάξουν χωρίς ειδοποίηση, λόγω της πολιτικής μας για καινοτομία 4. EEV : Ηλεκτρονική βαλβίδα εκτόνωσης

18 Το σύστημα MULTI V PLUS II διαθέτει μονάδες με τη μεγαλύτερη συνολική απόδοση στον κόσμο, ειδικά σχεδιασμένες για μεγάλα κτίρια.

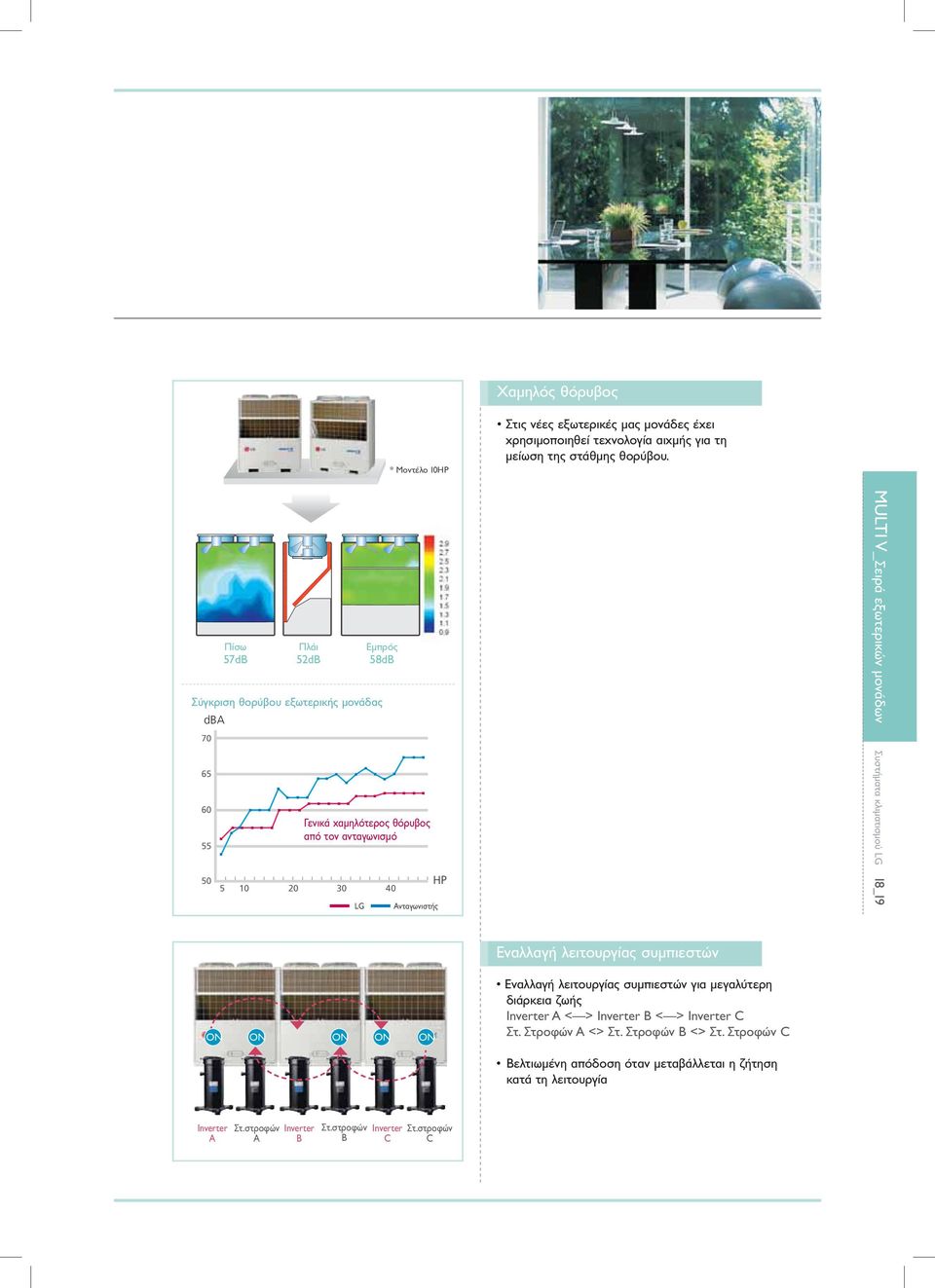

19 Χαμηλός θόρυβος * Μοντέλο 10ΗP χρησιμοποιηθεί τεχνολογία αιχμής για τη μείωση της στάθμης θορύβου. Πίσω 57dB Πλάι 52dB Εμπρός 58dB Σύγκριση θορύβου εξωτερικής μονάδας dba 70 MULTI V_Σειρά εξωτερικών μονάδων Γενικά χαμηλότερος θόρυβος από τον ανταγωνισμό LG Ανταγωνιστής HP Συστήματα κλιματισμού LG 18_19 ON ON ON ON ON Εναλλαγή λειτουργίας συμπιεστών διάρκεια ζωής Inverter A < > Inverter B < > Inverter C Στ. Στροφών A <> Στ. Στροφών B <> Στ. Στροφών C κατά τη λειτουργία Inverter A Στ.στροφών A Inverter B Στ.στροφών B Inverter C Στ.στροφών C

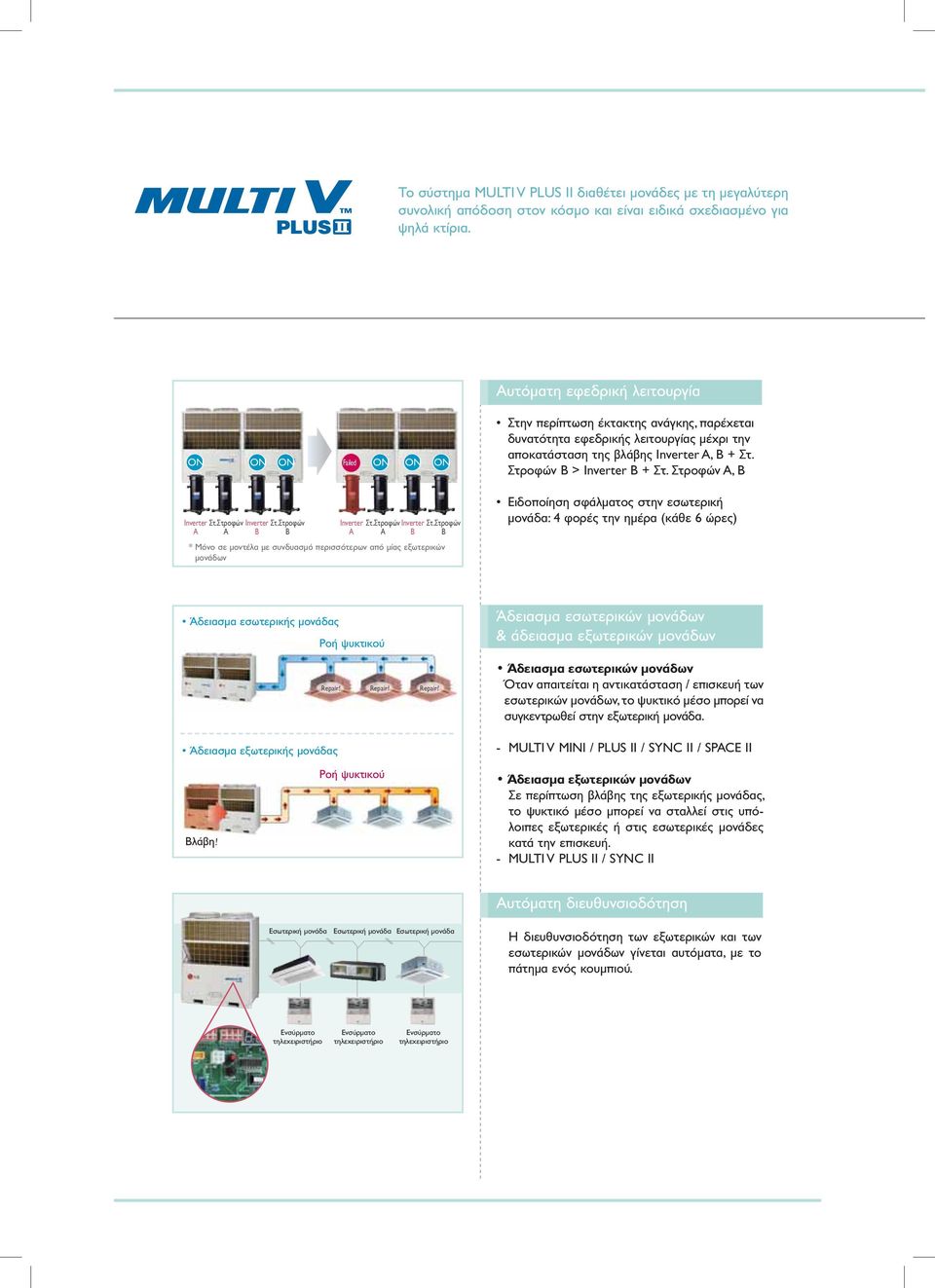

20 Το σύστημα MULTI V PLUS II διαθέτει μονάδες με τη μεγαλύτερη συνολική απόδοση στον κόσμο και είναι ειδικά σχεδιασμένο για ψηλά κτίρια. Αυτόματη εφεδρική λειτουργία ON ON ON Failed ON ON ON δυνατότητα εφεδρικής λειτουργίας μέχρι την αποκατάσταση της βλάβης Inverter A, B + Στ. Στροφών B > Inverter B + Στ. Στροφών A, B Inverter A Στ.Στροφών A Inverter Στ.Στροφών B Β Inverter A Στ.Στροφών A Inverter B Στ.Στροφών Β * Μόνο σε μοντέλα με συνδυασμό περισσότερων από μίας εξωτερικών μονάδων μονάδα: 4 φορές την ημέρα (κάθε 6 ώρες) Ροή ψυκτικού Repair! Repair! Repair! Άδειασμα εσωτερικών μονάδων & άδειασμα εξωτερικών μονάδων εσωτερικών μονάδων, το ψυκτικό μέσο μπορεί να συγκεντρωθεί στην εξωτερική μονάδα. MULTI V MINI / PLUS II / SYNC II / SPACE II Βλάβη! Ροή ψυκτικού Σε περίπτωση βλάβης της εξωτερικής μονάδας, το ψυκτικό μέσο μπορεί να σταλλεί στις υπόλοιπες εξωτερικές ή στις εσωτερικές μονάδες κατά την επισκευή. MULTI V PLUS II / SYNC II Αυτόματη διευθυνσιοδότηση Εσωτερική μονάδα Εσωτερική μονάδα Εσωτερική μονάδα Η διευθυνσιοδότηση των εξωτερικών και των εσωτερικών μονάδων γίνεται αυτόματα, με το πάτημα ενός κουμπιού. Ενσύρματο τηλεχειριστήριο Ενσύρματο τηλεχειριστήριο Ενσύρματο τηλεχειριστήριο

21 Εξωτερική μονάδα E F Κιβώτιο ελέγχου εξωτερικής μονάδας Εσωτερική μονάδα Κεντρικό χειριστήριο Ξηρή επαφή A B C D Dry1 Dry2 Ξηρή επαφή GND 12V Σύνδεση καλωδίου επικοινωνίας χωρίς πολικότητα συνδέσεις των καλωδίων επικοινωνίας Εξωτερική Εξωτερική μονάδα μονάδα 1 A 3 r 4 > 3 r 4 B > 3 r 4 > 3 r 4 Διπλός σωλήνας Πλακοειδής εναλλάκτης Ανεμιστήρας Ψύξη 3 4 Εσωτερική μονάδα 1 Εσωτερική μονάδα 2 Εσωτερική μονάδα 2 Αλλαγή κατάστασης λειτουργίας Θέρμανση Πλακοειδής εναλλάκτης κυκλώματος υπόψυξης θερμότητας υψηλής απόδοσης και μεγάλων υψομετρικών διαφορών Επιλογέας ψύξης/θέρμανσης μονάδων χωρίς την εγκατάσταση κεντρικού χειριστηρίου MULTI V_Σειρά εξωτερικών μονάδων Συστήματα κλιματισμού LG 20_21 (Ανεμιστήρας, ψύξη, θέρμανση) σφαλμάτων επιλογής θέρμανσης/ψύξης κατά την αλλαγή των εποχών

22 Το σύστημα MULTI V PLUS II διαθέτει μονάδες με τη μεγαλύτερη συνολική απόδοση στον κόσμο και είναι ειδικά σχεδιασμένο για ψηλά κτίρια. Ξεχωριστό μπροστινό πάνελ πλακέτα PCB (για τη ρύθμιση των μικροδιακοπτών) Κλειστό Ανοιχτο ταλαντευόμενη πόρτα Άλλα χαρακτηριστικά και άλλους εξωτερικούς παράγοντες την ανοιγόμενη πόρτα περονοφόρο ανυψωτικό

23 Χαρακτηριστικά ανεμιστήρα (pump dwn) / στις εσωτερικές μονάδες (pump ut) * Τεχνικά χαρακτηριστικά HP Μοντέλο Μοντέλο συνδυασμού Ανεξάρτητες μονάδες Aπόδοση Ψύξη kw Θέρμανση kw Κατανάλωση Ψύξη kw ισχύος Θέρμανση kw COP Ψύξη Θέρμανση Παροχή ρεύματος ph, V, Hz Διαστάσεις (ΠxΥxΒ) mm Βάρος kg Χρώμα Στάθμη θορύβου dba±3 Ανεμιστήρας Τύπος Παροχή αέρα [CMM] Συμπιεστής Τύπος Αριθμός συμπιεστών Εναλλάκτης θερμότητας Ψυκτικό Τύπος Φόρτιση kg Έλεγχος Ψυκτέλαιο Τύπος Φόρτιση l Σωληνώσεις Σωληνώσεις υγρού mm(inch) Σωληνώσεις αερίου mm(inch) Αριθμός εξωτερικών μονάδων 1 Μέγ. αριθμός συνδεόμενων εσωτερικών μονάδων * ARUN60LT2 ARUN80LT2 ARUN100LT2 ARUN120LT2 ARUN140LT2 ARUN60LT2 ARUN80LT2 ARUN100LT2 ARUN120LT2 ARUN140LT2 ARUN50LT2 ARUN50LT , 380~415, x1607x Ø9.52(3/8) Ø15.88(5/8) 1 8(12) , 380~415, x1607x Scrll DC Inverter Ø9.52(3/8) Ø19.05(3/4) 1 10(12) , 380~415, x1607x Ø9.52(3/8) Ø19.05(3/4) 1 13(20) , 380~415, x1607x Αξονικός (DC INV] Gld fin R410A 8 EEV FVC68D(PVE) 5.6 Ø9.52(3/8) Ø22.2(7/8) 1 16(25) Λόγος συνδεόμενων εσωτερικών μονάδων 50~200% Μέγ. μήκος σωληνώσεων / Μέγ. υψομετρική διαφορά ** 200m/100m Ζεστό γκρι , 380~415, x1607x Ø12.7(1/2) Ø28.58(1 1/8) 1 20(30) , 380~415, x1607x Scrll σταθερής ταχύτητας Ø12.7(1/2) Ø28.58(1 1/8) 1 23(35) ARUN160LT2 ARUN160LT , 380~415, x1607x Για λεπτομέρειες, ανατρέξτε στη σελίδα Ø12.7(1/2) Ø28.58(1 1/8) 1 26(40) MULTI V_Σειρά εξωτερικών μονάδων Συστήματα κλιματισμού LG 22_23

24 * Τεχνικά χαρακτηριστικά HP Μοντέλο Μοντέλο συνδυασμού Ανεξάρτητες μονάδες 18 ARUN180LT2 ARUN120LT2 ARUN60LT ARUN220LT2 ARUN240LT2 ARUN260LT2 ARUN280LT2 ARUN300LT2 ARUN160LT2 ARUN160LT2 ARUN140LT2 ARUN140LT2 ARUN160LT2 ARUN60LT2 ARUN80LT2 ARUN120LT2 ARUN140LT2 ARUN140LT2 ARUN200LT2 ARUN140LT2 ARUN60LT2 ARUN320LT2 ARUN160LT2 ARUN160LT2 Απόδοση Ψύξη kw Θέρμανση kw Κατανάλωση Ψύξη kw Θέρμανση kw COP Ψύξη Θέρμανση Παροχή ρεύματος ph, V, Hz Διαστάσεις (ΠxΥxΒ) mm Βάρος kg Χρώμα Στάθμη θορύβου dba±3 Ανεμιστήρας Τύπος Παροχή αέρα [CMM] Συμπιεστής Τύπος Αριθμός συμπιεστών Εναλλάκτης θερμότητας Ψυκτικό Τύπος μέσο Φόρτιση kg Έλεγχος Ψυκτέλαιο Τύπος Φορτίο l Σωληνώσεις Σωληνώσεις υγρού mm(inch) Σωληνώσεις αερίου mm(inch) Αριθμός εξωτερικών μονάδων Μέγ. αριθμός συνδεόμενων εσωτερικών μονάδων * Λόγος συνδεόμενων εσωτερικών μονάδων Μέγιστο μήκος σωληνώσεων / Μέγιστη υψομετρική διαφορά** , 380~415, 50 ( ) +( ) Ø15.88(5/8) Ø28.58(1 1/8) 2 29(36) , 380~415, 50 ( ) +( ) Ø15.88(5/8) Ø28.58(1 1/8) 2 32(40) , 380~415, ,13 3, , 380~415, , 380~415, , 380~415, , 380~415, 50 ( ) +( ) ( ) 2 ( ) 2 (1280χ1607χ730)χ2 ( ) x2 Ζεστό γκρι 285x2 285x Aξονικός (DC INV) DC Inverter Scrll / Cnstant speed Scrll 3 3 Gld Fin R410A EEV FVC68D(PVE) Ø15.88(5/8) Ø28.58(1 1/8) 2 35(44) Ø15.88(5/8) Ø34.9(1 3/8) 2 39(48) 5.6x2 Ø19.05(3/4) Ø34.9(1 3/8) 2 42(52) 5.6x2 Ø19.05(3/4) Ø34.9(1 3/8) 2 45(56) 5.6x2 Ø19.05(3/4) Ø34.9(1 3/8) 2 49(60) 50~160% 200m/100m , 380~415, 50 (1280χ1607χ730)χ2 285x x2 Ø19.05(3/4) Ø34.9(1 3/8) 2 52(64) HP Μοντέλο Μοντέλο συνδυασμού Ανεξάρτητες μονάδες Απόδοση Ψύξη kw Θέρμανση kw Κατανάλωση Ψύξη kw Θέρμανση kw COP Ψύξη Θέρμανση Παροχή ρεύματος ph, V, Hz Διαστάσεις (ΠxΥxΒ) mm Βάρος kg Χρώμα Στάθμη θορύβου dba±3 Ανεμιστήρας Τύπος Παροχή αέρα [CMM] Συμπιεστής Τύπος Αριθμός συμπιεστών Εναλλάκτης θερμότητας Ψυκτικό Τύπος μέσο Φόρτιση kg Έλεγχος Ψυκτέλαιο Τύπος Φορτίο l Σωληνώσεις Σωληνώσεις υγρού mm(inch) Σωληνώσεις αερίου mm(inch) Αριθμός εξωτερικών μονάδων Μέγ. αριθμός συνδεόμενων εσωτερικών μονάδων Λόγος συνδεόμενων εσωτερικών μονάδων Μέγιστο μήκος σωληνώσεων / Μέγιστη υψομετρική διαφορά** 34 ARUN340LT2 ARUN140LT2 ARUN140LT2 ARUN60LT , 380~415, 50 (1280χ1607χ730)χ2 +(806χ1607χ730) 285x x2+2.3 Ø19.05(3/4) Ø34.9(1 3/8) ARUN360LT2 ARUN160LT2 ARUN140LT2 ARUN60LT , 380~415, 50 (1280χ1607χ730)χ2 +(806χ1607χ730) 285x x2+2.3 Ø19.05(3/4) Ø41.3(1 5/8) ARUN380LT2 ARUN160LT2 ARUN160LT2 ARUN60LT , 380~415, 50 (1280χ1607χ730)χ2 +(806χ1607χ730) 285x ARUN400LT2 ARUN160LT2 ARUN160LT2 ARUN80LT2 42 ARUN420LT2 ARUN140LT2 ARUN140LT2 ARUN140LT2 44 ARUN440LT2 ARUN160LT2 ARUN140LT2 ARUN140LT2 Κύλινδρος DC Inverter / Κύλινδρος σταθερής ταχύτητας x2+2.3 Ø19.05(3/4) Ø41.3(1 5/8) , 380~415, 50 (1280χ1607χ730)χ3 285x2+240 Ζεστό γκρι Αξονικός (DC INV) EEV FVC68D(PVE) 5.6x x3 Ø19.05(3/4) , 380~415, 50 (1280χ1607χ730)χ3 Gld Fin R410A 285χ Ø19.05(3/4) Ø41.3(1 5/8) Ø41.3(1 5/8) ~130% 200m/100m , 380~415, 50 (1280χ1607χ730)χ3 285χ x3 Ø19.05(3/4) Ø41.3(1 5/8) ARUN460LT2 ARUN160LT2 ARUN160LT2 ARUN140LT , 380~415, 50 (1280χ1607χ730)χ3 285χ x3 Ø19.05(3/4) Ø41.3(1 5/8) ARUN480LT2 ARUN160LT2 ARUN160LT2 ARUN160LT , 380~415, 50 (1280χ1607χ730)χ3 285χ x3 Ø19.05(3/4) Ø41.3(1 5/8) 3 64

25 Το MULTI V PLUS II εξασφαλίζει οικονομική λειτουργία με υψηλή ενεργειακή απόδοση * Τεχνικά χαρακτηριστικά HP Μοντέλο Μοντέλο συνδυασμού Ανεξάρτητη μονάδα Απόδοση Ψύξη kw Θέρμανση kw Κατανάλωση Ψύξη kw Θέρμανση kw COP Ψύξη Θέρμανση Παροχή ρεύματος ph, V, Hz Διαστάσεις (ΠxΥxΒ) mm Βάρος kg Χρώμα Στάθμη θορύβου dba±3 Ανεμιστήρας Τύπος Παροχή αέρα [CMM] Συμπιεστής Τύπος Αριθμός συμπιεστών Εναλλάκτης θερμότητας Ψυκτικό Τύπος μέσο Φορτίο kg Έλεγχος Ψυκτέλαιο Τύπος Φορτίο l Σωληνώσεις Σωληνώσεις υγρού mm(inch) Σωληνώσεις αερίου mm(inch) Αριθμός εξωτερικών μονάδων Μέγ. αριθμός συνδεόμενων εσωτερικών μονάδων Λόγος συνδεόμενων εσωτερικών μονάδων Μέγιστο μήκος σωληνώσεων / Μέγιστη υψομετρική διαφορά** 50 ARUN500LT2 52 ARUN520LT2 54 ARUN540LT2 56 ARUN560LT2 58 ARUN580LT2 60 ARUN600LT2 62 ARUN620LT2 64 ARUN640LT2 ARUN140LT2 ARUN160LT2 ARUN160LT2 ARUN160LT2 ARUN160LT2 ARUN160LT2 ARUN160LT2 ARUN160LT2 ARUN140LT2 ARUN140LT2 ARUN160LT2 ARUN160LT2 ARUN160LT2 ARUN160LT2 ARUN160LT2 ARUN160LT2 ARUN140LT2 ARUN140LT2 ARUN140LT2 ARUN160LT2 ARUN160LT2 ARUN160LT2 ARUN160LT2 ARUN160LT2 ARUN80LT2 ARUN80LT2 ARUN80LT2 ARUN80LT2 ARUN100LT2 ARUN120LT2 ARUN140LT2 ARUN160LT , 380~415, 50 (1280x1607x730)x4 285X , 380~415, 50 (1280x1607x730)x4 285X , 380~415, 50 (1280x1607x730)x4 285X , 380~415, 50 (1280x1607x730)x4 285X , 380~415, 50 (1280x1607x730)x4 285x , 380~415, 50 (1280x1607x730)x4 285x , 380~415, 50 (1280x1607x730)x4 285x , 380~415, 50 (1280x1607x730)x4 285x4 Ζεστό γκρι Αξονικός (DC INV] X3+3.3 Ø19.05(3/4) Ø41.3(1 5/8) X3+3.3 Ø19.05(3/4) Ø41.3(1 5/8) X3+3.3 Ø19.05(3/4) Ø41.3(1 5/8) X Ø19.05(3/4) Ø19.05(3/4) Ø41.3(1 5/8) Ø41.3(1 5/8) ~130% 200m/100m x4 760 Κύλινδρος DC Inverter / Κύλινδρος σταθερής ταχύτητας Gld Fin R410A EEV FVC68D(PVE) Για την εγκατάσταση σωληνώσεων μήκος 40~90m μετά την πρώτη διακλάδωση, ανατρέξτε στην ενότητα Εγκατάσταση εξωτερικών μονάδων στο PDB x4 Ø19.05(3/4) Ø41.3(1 5/8) x4 Ø19.05(3/4) Ø41.3(1 5/8) x4 Ø19.05(3/4) Ø41.3(1 5/8) 4 64 * Ο αριθμός σε παρενθέσεις () αναφέρεται στο μέγ. αριθμό συνδεόμενων εσωτερικών μονάδων, όταν η συνολική απόδοση των συνδεδεμένων εσωτερικών μονάδων είναι σύμφωνα με τον πίνακα που ακολουθεί. MULTI V_Σειρά εξωτερικών μονάδων 1. Οι αποδόσεις βασίζονται στις ακόλουθες συνθήκες Εσωτ. θερμοκρασία ψύξης 27 C[80.6 F]DB / 19 C[66.2 F]WB Εξωτερική θερμ. 35 C[95 F]DB / 24 C[75.2 F]WB Εσωτ. θερμοκρασία θέρμανσης 20 C[68 F]DB / 15 C[59 F]WB Εξωτερική θερμ. 7 C[44.6 F]DB / 6 C[42.8 F]WB Μήκος συνδεόμενων σωληνώσεων 7,5m Μηδενική διαφορά στάθμης 2. Οι ικανότητες είναι καθαρές τιμές 3. Ορισμένες προδιαγραφές μπορούν να αλλάξουν χωρίς ειδοποίηση, λόγω της πολιτικής μας για καινοτομία 4. EEV : Ηλεκτρονική βαλβίδα διαστολής ΠΡΟΣΟΧΗ Συστήματα κλιματισμού LG 24_25 της ικανότητας των εσωτερικών μονάδων Αρ. εξωτερικών μονάδων Δυνατότητα σύνδεσης Μονή μονάδα 200% Διπλή μονάδα 160% Τριπλή μονάδα 130% Πάνω από τριπλή μονάδα 130% Μπορούμε να εγγυηθούμε τη λειτουργία μόνο για την σύνδεση έως το 130%. Εάν επιθυμείτε σύνδεση για πάνω από 130%, επικοινωνήστε μαζί μας για να συζητήσουμε ορισμένες επιπλέον απαιτήσεις, όπως αυτές που ακολουθούν. 1) Εάν η συνολική συνδεδεμένη ισχύς είναι πάνω από 130%, απαιτείται λειτουργία χαμηλής ροής αέρα σε όλες τις εσωτερικές μονάδες. 2) Εάν η συνολική συνδεδεμένη ισχύς είναι πάνω από 130%, απαιτείται επιπλέον ψυκτικό μέσω σύμφωνα με τις οδηγίες από τα κεντρικά μας γραφεία. 3) Εάν η συνολική συνδεδεμένη ισχύς είναι πάνω απο 130%, η απόδοση της εξωτερικής μονάδας είναι ίδια όπως στο 130%. Το ίδιο ισχύει και για την κατανάλωση ρεύματος.

26 Το Multi V SYNC II εξασφαλίζει ταυτόχρονη θέρμανση και ψύξη με μία εξωτερική μονάδα. > Ψύξη > Θέρμανση Θέρμανση < Ψύξη <

27 Θέρμανση Ψύξη Ταυτόχρονη λειτουργία θέρμανσης & ψύξης Γραφείο Υψομετρική διαφορά 100m Συνολικό μήκος σωληνώσεων 1000m Αποθηκευτικός χώρος 15m Απόσταση από την 1 η διακλάδωση έως την πιο απομακρυσμένη εσωτερική μονάδα 40[90m**] Μέγιστο μήκος σωληνώσεων 150(200m**) για λειτουργία του 40% των μονάδων σε ψύξη και του 60% σε θέρμανση Συντελεστής απόδοσης [COP] 40 Μεγάλο μήκος σωληνώσεων MULTI V SYNC II Συνολικό μήκος σωληνώσεων Max. COP (6.3) Ποσοστό μονάδων που λειτουργούν σε θέρμανση (%) Μέγιστο μήκος σωληνώσεων Μέγιστο μήκος σωληνώσεων μετά την 1 η διακλάδωση Υψομετρική διαφορά μεταξύ εξωτερικήςεσωτερικής μονάδας Υψομετρική διαφορά μεταξύ εσωτερικών μονάδων Υψομετρική διαφορά μεταξύ εξωτερικών μονάδων Για την εγκατάσταση σωληνώσεων μήκους 40~90m μετά την πρώτη διακλάδωση, ανατρέξτε στην ενότητα Εγκατάσταση εξωτερικών μονάδων στο PDB Προηγμένη αλλαγή κατάστασης λειτουργίας (AMC) * Εξωτερική θερμοκρασία: 7 C DB / 6 C WB * Εσωτερική θερμοκρασία: 20 C DB / 15 C WB 1000m 150m[200m**] 40m[90m**] 100m 15m 5m MULTI V_Σειρά εξωτερικών μονάδων Συστήματα κλιματισμού LG 26_27 Βέλτιστη περιοχή Ο έλεγχος AMC παρέχει βέλτιστη λειτουργία ψυκτικού κύκλου υπό οποιεσδήποτε συνθήκες. Έλεγχος πίεσης σε πραγματικό χρόνο Βέλτιστοποίηση ψυκτικού κύκλου Χρόνος που απαιτείται για την αλλαγή της κατάστασης λειτουργίας: Μέγ. 3min Μεγάλο εύρος λειτουργίας Μεγάλο εύρος λειτουργίας Λειτουργία θέρμανσης: 20 C WB ~ 16 C WB Λειτουργία ψύξης: 5 C DB ~ 43 C DB Ταυτόχρονη λειτουργία: 10 C DB ~27 C DB

28 Το Multi V SYNC II εξασφαλίζει ταυτόχρονη θέρμανση και ψύξη με μία εξωτερική μονάδα. Από εξωτερική μονάδα Διφασικό ρευστό Αναλογική βαλβίδα εκτόνωσης Προς εσωτερική μονάδα Μονάδα ανάκτησης θερμότητας υψηλής απόδοσης σπειροειδούς σωλήνα μονάδων ανά μονάδα HR αυτόματης αντιστοίχησης εκτονωτικών βαλβίδων PRHR020 PRHR030 PRHR040 Ευέλικτη σύνδεση της μονάδας HR Σε σειρά Η μονάδα ανάκτησης θερμότητας της LG επιτρέπει την ευέλικτη σύνδεση σε διάταξη σειράς και σε διακλάδωση. Μοναδικό χαρακτηριστικό LG Μόνο διακλάδωση Υ Αδύνατο Αδύνατο Μόνο σε σειρά Ελεύθερος ορισμός ζωνών! Mη ελεύθερος ορισμός ζωνών! Ελεύθερος ορισμός ζωνών Το MULTI V SYNC II παρέχει δυνατότητα ανεξάρτητου ορισμού ζωνών, για την άνεση των χρηστών σε κάθε χώρο. Ίδια κατάσταση λειτουργίας στις διάφορες ζώνες! Οι εσωτερικές μονάδες που είναι συνδεδεμένες στην ίδια μονάδα HR μπορούν να λειτουργήσουν ανεξάρτητα η μία από την άλλη, είτε σε ψύξη είτε σε θέρμανση.

29 ΑΝΕΣΗ Το MULTI V SYNC II διασφαλίζει την άνεση σε όλους τους χρήστες, χάρη στον ευέλικτο σχεδιασμό και την απλή εγκατάσταση. Γρήγορη απόκριση στην αλλαγή κατάστασης λειτουργίας 3 Σωλήνες Μονάδα HR 2 Σωλήνες 15m 20m θερμανσή Μεγ. 3 λεπτά θερμανσή Ψύξη Ψύξη Περίπου 20 λεπτά Συμβατικό μοντέλο 3 Σωλήνες Διακλάδωση Υ Μονάδα 2 Σωλήνες λειτουργίας της εσωτερικής μονάδας (π.χ. ψύξη > θέρμανση), το MULTI V SYNC II χρειάζεται λιγότερο χρόνο σε σχέση με τις αντίστοιχες μονάδες του ανταγωνισμού. Αυτή η γρήγορη δυνατότητα εναλλαγής κατάστασης λειτουργίας συνεισφέρει στην δημιουργία συνθήκων άνεσης. Μονάδα HR Η μονάδα HR της LG παρέχει ευελιξία και εύκολη εγκατάσταση με χαμηλότερο κόστος. Τα μοντέλα LG έχουν μικρότερο κόστος εγκατάστασης σε σχέση με τα αντίστοιχα μοντέλα των ανταγωνιστών. Διακλάδωση Υ Μονάδα HR Συνολικό μήκος σωληνώσεων * Παράδειγμα κτιρίου 5 ορόφων LG 12 μονάδες 5 μονάδες 690m Ανταγωνιστές 57 μονάδες 20 μονάδες 840m MULTI V_Σειρά εξωτερικών μονάδων Συστήματα κλιματισμού LG 28_29 ΘΕΡΜ. Σημείο εναλλαγής (Θέρμανση>Ψύξη) Σημείο εναλλαγής (Θέρμανση>Ψύξη) +ΔT ΔT Χρόνος Αυτόματη εναλλαγή λειτουργίας Με την αυτόματη εναλλαγή λειτουργίας, γίνεται αυτόματα η εναλλαγή μεταξύ ψύξης και θέρμανσης, ώστε να διατηρείται η θερμοκρασία του χώρου στο επιθυμητό επίπεδο. Έτσι, δεν χρειάζεται να γινεται αλλαγή της κατάστασης λειτουργίας με την αλλαγή των εποχών. Ψύξη Θέρμανση

30 Χαρακτηριστικά ανεμιστήρα (pump dwn) / στις εσωτερικές μονάδες (pump ut) * Τεχνικά χαρακτηριστικά HP Μοντέλο Μοντέλο συνδυασμού Ανεξάρτητη μονάδα Απόδοση Ψύξη kw Θέρμανση kw Κατανάλωση Ψύξη kw Θέρμανση kw COP Ψύξη Θέρμανση ph, V, Hz Διαστάσεις (ΠxΥxΒ) mm Βάρος kg Χρώμα Στάθμη θορύβου dba±3 Ανεμιστήρας Τύπος Παροχή αέρα [CMM] Συμπιεστής Τύπος Αριθμός συμπιεστών Εναλλάκτης θερμότητας Ψυκτικό Τύπος μέσο Φορτίο kg Έλεγχος Ψυκτέλαιο Τύπος Φορτίο l Υγρό mm(inch) Σωληνώσεις Αέριο, αναρρόφηση mm(inch) Αέριο, κατάθλιψη mm(inch) Αριθμός εξωτερικών μονάδων 1 Μέγ. αριθμός συνδεόμενων εσωτερικών μονάδων * Λόγος συνδεόμενων εσωτερικών μονάδων Μέγιστο μήκος σωληνώσεων / Μέγιστη υψομετρική διαφορά** ARUB100LT2 ARUB120LT2 ARUB140LT2 ARUB160LT2 ARUB100LT2 ARUB120LT2 ARUB140LT2 ARUB160LT2 ARUB80LT2 ARUB80LT , 380~415, x1607x , 380~415, x1607x , 380~415, x1607x , 380~415, x1607x Ζεστό γκρί , 380~415, x1607x Αξονικός με έλικα (DC INV] Scrll DC Scrll DC Inverter / Scrll σταθερής ταχύτητας Gld Fin 2 R410A Ø9.52(3/8) Ø19.05(3/4) Ø15.88(5/8) 1 13(20) Ø9.52(3/8) Ø22.2(7/8) Ø19.05(3/4) 1 16(25) Ø12.7(1/2) Ø28.58(1 1/8) Ø19.05(3/4) 1 20(30) 8 EEV FVC68D(PVE) 5.6 Ø12.7(1/2) Ø28.58(1 1/8) Ø22.2(7/8) 1 23(35) Ø12.7(1/2) Ø28.58(1 1/8) Ø22.2(7/8) 1 26(40) 50~200% 200m/100m Για την εγκατάσταση σωληνώσεων μήκος έως και 40~90m μετά την πρώτη διακλάδωση, ανατρέξτε στην ενότητα Εγκατάσταση εξωτερικών μονάδων στο PDB 1. Οι ικανότητες βασίζονται στις ακόλουθες συνθήκες Εσωτ. θερμοκρασία ψύξης 27 C[80.6 F]DB / 19 C[66.2 F]WB Εξωτερική θερμ. 35 C[95 F]DB / 24 C[75.2 F]WB Μήκος συνδεόμενων σωληνώσεων 7,5m. Μηδενική διαφορά στάθμης 2. Οι αποδόσεις είναι καθαρές τιμές 3. Ορισμένες προδιαγραφές μπορούν να αλλάξουν χωρίς ειδοποίηση, λόγω της πολιτικής μας για καινοτομία 4. EEV : Ηλεκτρονική βαλβίδα διαστολής ARUB180LT2 ARUB100LT2 ARUB80LT2 ARUB200LT2 ARUB120LT2 ARUB80LT , 380~415, 50 3, 380~415, 50 (1280x1607x730)x2 (1280x1607x730)x Ø15.88(5/8) Ø28.58(1 1/8) Ø22.2(7/8) 2 29(36) 50~160% Εσωτ. θερμοκρασία θέρμανσης 20 C[68 F]DB / 15 C[59 F]WB Εξωτερική θερμ. 7 C[44.6 F]DB / 6 C[42.8 F]WB Μήκος συνδεόμενων σωληνώσεων 7,5m Μηδενική διαφορά στάθμης Ø15.88(5/8) Ø28.58(1 1/8) Ø22.2(7/8) 2 32(40) * Ο αριθμός σε παρενθέσεις () αναφέρεται στο μέγ. αριθμό συνδεόμενων εσωτερικών μονάδων, όταν η συνολική απόδοση των συνδεδεμένων εσωτερικών μονάδων είναι σύμφωνα με τον πίνακα που ακολουθεί. ΠΡΟΣΟΧΗ Μπορούμε να εγγυηθούμε τη λειτουργία μόνο για συνδεδεμένη ισχύ έως 130%. 1) Εάν η συνολική συνδεδεμένη ισχύς είναι πάνω από 130%, απαιτείται λειτουργία εξωτερικής, τότε υπάρχει μείωση της ικανότητας των εσωτερικών μονάδων χαμηλής ροής αέρα σε όλες τις εσωτερικές μονάδες. Αρ. εξωτερικών μονάδων Δυνατότητα σύνδεσης 2) Εάν η συνολική συνδεδεμένη ισχύς είναι πάνω από 130%, απαιτείται επιπλέον ψυκτικό σύμφωνα με τις οδηγίες από τα κεντρικά μας γραφεία. Μία μονάδα 200% 3) Εάν η συνολική συνδεδεμένη ισχύς είναι 130%, η απόδοση της εξωτερικής μονάδας είναι ίδια Διπλή μονάδα 160% όπως στο 130%. Το ίδιο ισχύει και για την κατανάλωση ισχύος. Τριπλή μονάδα 130%
