Τ.Ε.Ι. ΚΑΒΑΛΑΣ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΙΑΣ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ:

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Τ.Ε.Ι. ΚΑΒΑΛΑΣ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΙΑΣ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ:"

Transcript

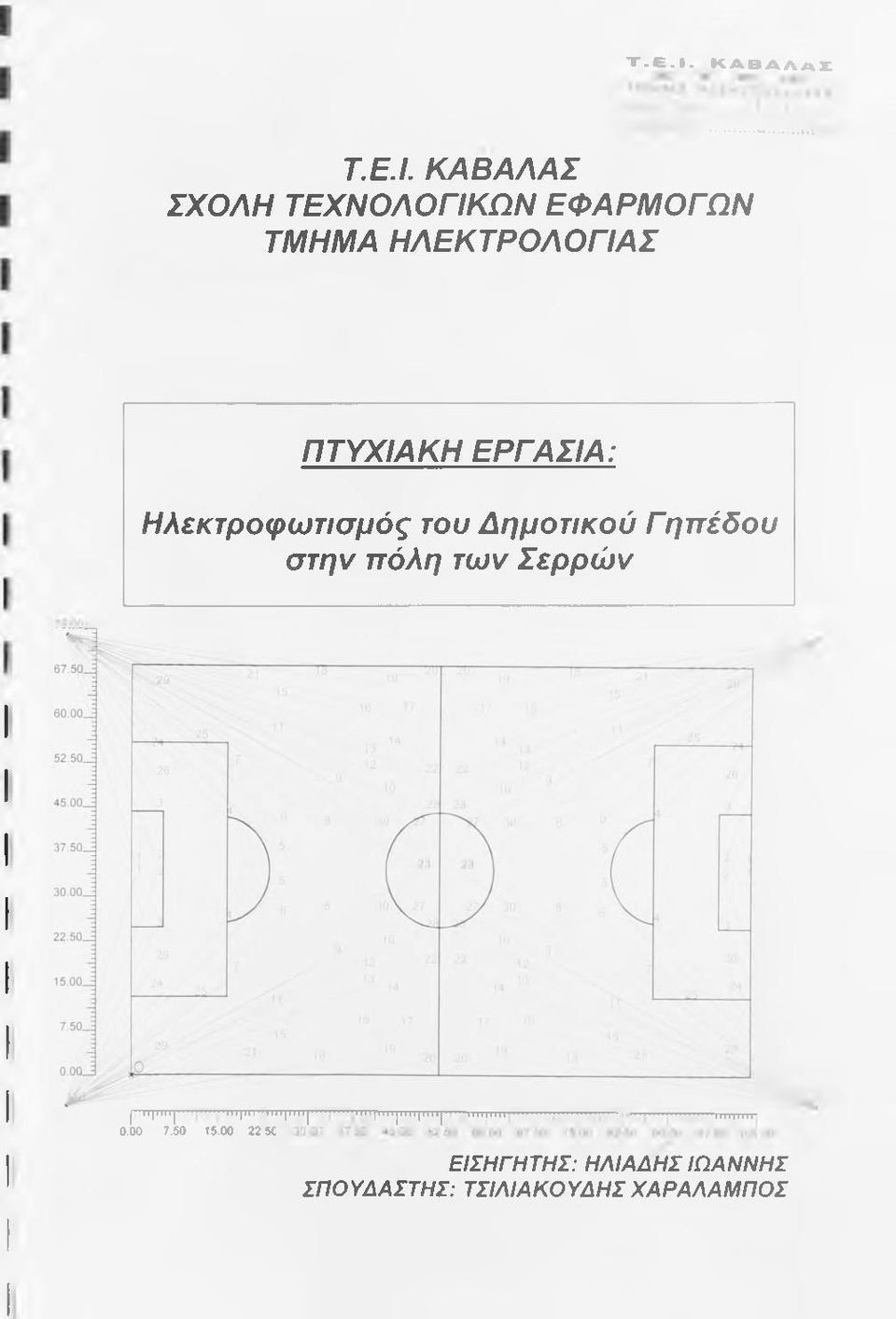

1 χ.ε.ι. καβαααζ: Τ.Ε.Ι. ΚΑΒΑΛΑΣ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΙΑΣ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ: Ηλεκτροφωτισμός του Δημοτικού Γηπέδου στην πόλη των Σερρών C ΕΙΣΗΓΗΤΗΣ: ΗΛΙΑΔΗΣ ΙΩΑΝΝΗΣ ΣΠΟΥΔΑΣΤΗΣ: ΤΣΙΛΙΑΚΟΥΔΗΣΧΑΡΑΛΑΜΠΟΣ

2 ΠΡΟΛΟΓΟΣ Η παρούσα πτυχιακή εργασία εκπονήθηκε στο Τμήμα Ηλεκτρολογίας του Τ.Ε.Ι. Καβάλας από 26 Νοεμβρίου 2001 έως 05 Φεβρουαρίου Το θέμα πρότεινε ο Επιστημονικός Συνεργάτης Καθηγητής κ. Ιωάννης Ηλιάδης. Το ενδιαφέρον του καθηγητή ήταν συνεχές, η καθοδήγηση και πολύπλευρη συμπαράσταση του καθ' όλη τη διάρκεια εκπόνησης της πτυχιακής εργασίας ήταν αδιάκοπη. Θέλω να ευχαριστήσω την εταιρία Φωτισμού Πετρίδη, η οποία μου πρόσφερε πολύτιμες πληροφορίες για την επιλογή των φωτιστικών σωμάτων και διευκρινήσεις για το πρόγραμμα φωτισμού της Ιταλικής εταιρίας FAEL - LUCE. Επίσης θα ήθελα να ευχαριστήσω το συνάδελφο μου Δημήτρη Τουπλικιώτη ο οποίος με βοήθησε με τις γνώσεις του στο πρόγραμμα της Ιταλικής εταιρίας FAEL - LUCE. Τέλος θα ήθελα να αφιερώσω την παρούσα πτυχιακή εργασία στους γονείς μου και στην αρραβωνιαστικιά μου για την υπομονή που τους διέκρινεϋ!

3 Περιεχόμενα 1.ΕΙΣΑΓΩΓΗ 1.1 ΕΙΣΑΓΩΓΗ. 2. ΦΩΤ0ΜΕΤΡΙΚΑ ΜΕΓΕΘΗ ΚΑΙ ΧΡΗΣΙΜΟΠΟΙΗΜΕΝΑ ΜΕΣΑ ΓΙΑ ΤΟΝ ΤΕΧΝΙΚΟ ΦΩΤΙΣΜΟ ΥΠΑΙΘΡΙΩΝ ΑΘΛΗΤΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ 2.1 ΦΩΤΟΜΕΤΡΙΚΑ ΜΕΓΕΘΗ ΚΑΙ ΜΟΝΑΔΕΣ Ποσότητα φωτισμού ή φωτεινή ενέργεια Q(Lmh) Φωτεινή ισχύς ή φωτεινή ροή <I)(Lm) Απόδοση ηλεκτρικής φωτεινή πηγης (LmA/V) Στερεά γωνία - στερεακτίνιο (sr) Φωτεινή ένταση l(cd) Φωτισμός επιφάνειας E(Lux) Νόμος της φωτομετρίας Οριζόντιος και κατακόρυφος φωτισμός Λαμπρότητα L Φωτιστική απόδοση λαμπτήρων (LmA/V) ΧΡΗΣΙΜΟΠΟΙΗΜΕΝΑ ΜΕΣΑ ΓΙΑ ΤΟΝ ΤΕΧΝΙΚΟ ΦΩΤΙΣΜΟ Οι λαμπτήρες Οι προβολείς Τα στηρίγματα Παράγοντες που επηρεάζουν την επιλογή των υλικών ΚΡΙΤΗΡΙΑ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΥΠΟΛΟΓΙΣΜΟΥ ΤΗΣ ΕΓΚΑ ΤΑΣΤΑΣΗΣ ΗΛΕΚΤΡΟΦΩ ΤΙΣΜΟ Υ 3.1 ΤΑ ΚΡΙΤΗΡΙΑ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΥΠΟΛΟΓΙΣΜΟΥ ΤΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Η ποιότητα φωτισμού Οικονομικά κριτήρια Αισθητικά κριτήρια ΙΔΙΑΙΤΕΡΕΣ ΑΠΑΙΤΗΣΕΙΣ ΓΙΑ ΓΗΠΕΔΑ ΠΟΔΟΣΦΑΙΡΟΥ ΘΕΩΡΗΤΙΚΟΣ ΥΠΟΛΟΓΙΣΜΟΣ ΤΗΣ ΕΝΤΑΣΗΣ ΦΩΤΙΣΜΟΥ ΣΕ ΕΝΑ ΤΥΧΑΙΟ ΣΗΜΕΙΟ ΤΟΥ ΔΗΜΟΤΙΚΟΥ ΓΗΠΕΔΟΥ ΣΕΡΡΩΝ 4.1 ΓΕΝΙΚΑ ΥΠΟΛΟΓΙΣΜΟΣ ΤΟΥ ΥΨΟΥΣ ΤΩΝ ΠΥΛΩΝΩΝ ΥΠΟΛΟΓΙΣΜΟΣ ΤΟΥ ΑΡΙΘΜΟΥ ΠΡΟΒΟΛΕΩΝ ΥΠΟΛΟΓΙΣΜΟΙ ΤΗΣ ΕΝΤΑΣΗΣ ΦΩΤΙΣΜΟΥ Υπολογισμός της γωνίας γ Υπολογισμός της φωτεινής έντασης I Υπολογισμός του οριζόντιου φωτισμού Εορ Υπολογισμός του κάθετου φωτισμού Ε^αθ... 39

4 5. ΕΠΙΛ0ΓΗ ΠΡΟΒΟΛΕΩΝ - ΥΠΟΛΟΓΙΣΜΟΣ ΤΩΝ ΦΩΤΟΜΕΤΡΙΚΩΝ ΜΕΓΕΘΩΝ - ISOLUX ΔΙΑΓΡΑΜΜΑ 5.1 ΓΕΝΙΚΑ Φωτοτεχνικά Θέση ιστών ΕΠΙΛΟΓΗ ΠΡΟΒΟΛΕΩΝ ΥΠΟΛΟΓΙΣΜΟΙ ΤΩΝ ΦΩΤΟΜΕΤΡΙΚΩΝ ΜΕΓΕΘΩΝ - ISOLUX ΔΙΑΓΡΑΜΜΑ Γενικά Προπόνηση Επίσημος αγώνας χωρίς τηλεοπτική μετάδοση Επίσημος αγώνας με τηλεοπτική μετάδοση ΥΠΟΛΟΓΙΣΜΟΣ ΚΑΙ ΣΧΕΔΙΑΣΗ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΔΙΚΤΥΟΥ ΚΑΙ ΤΩΝ ΗΛΕΚΤΡΙΚΩΝ ΠΙΝΑΚΩΝ 6.1 ΓΕΝΙΚΑ PILLAR ιστών Προβολείς - Λαμπτήρες Καλώδια Τηλεχειρισμός προβολέων Γείωση Αντικεραυνική προστασία ΥΠΟΛΟΓΙΣΜΟΣ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΔΙΚΤΥΟΥ ΚΑΙ ΤΩΝ ΗΛΕΚΤΡΙΚΩΝ ΠΙΝΑΚΩΝ ΙΚ0Ν0ΜΙΚΑ ΚΡΙΤΗΡΙΑ - ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ 7.1 ΟΙΚΟΝΟΜΙΚΑ ΚΡΙΤΗΡΙΑ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ Τεχνική περιγραφή Προϋπολογισμός έργου Αναλυτική περιγραφή του τιμολογίου ΣΥΜΠΕΡΑΣΜΑΤΑ 8.1 ΣΥΜΠΕΡΑΣΜΑΤΑ ΠΑΡΑΡΤΗΜΑΤΑ ΠΑΡΑΡΤΗΜΑ A ΠΑΡΑΡΤΗΜΑ Β 77 ΠΑΡΑΡΤΗΜΑ Γ1 78 ΠΑΡΑΡΤΗΜΑ Γ2 85 ΠΑΡΑΡΤΗΜΑ Γ3 92 ΒΙΒΛΙΟΓΡΑΦΙΑ

5 11λί:ιαοοφωτισΐ ίΐκ τυυ Δηαοτικού Γηπέδου στην πύλη των Σερρών 1.ΕΙΣΑΓΩΓΗ 1.1 ΓΕΝΙΚΑ Το Δημοτικό Γήπεδο Σερρών κατασκευάστηκε το 1926, είναι χωρητικότητας θεατών και βρίσκεται επί της οδού Ραιδεστού. Οι διαστάσεις του γηπέδου είναι 104ιπ μήκος και 68m πλάτος και κατασκευάστηκε για να διεξάγονται σε αυτό αγώνες ποδοσφαίρου σε επίπεδο εθνικών πρωταθλημάτων.

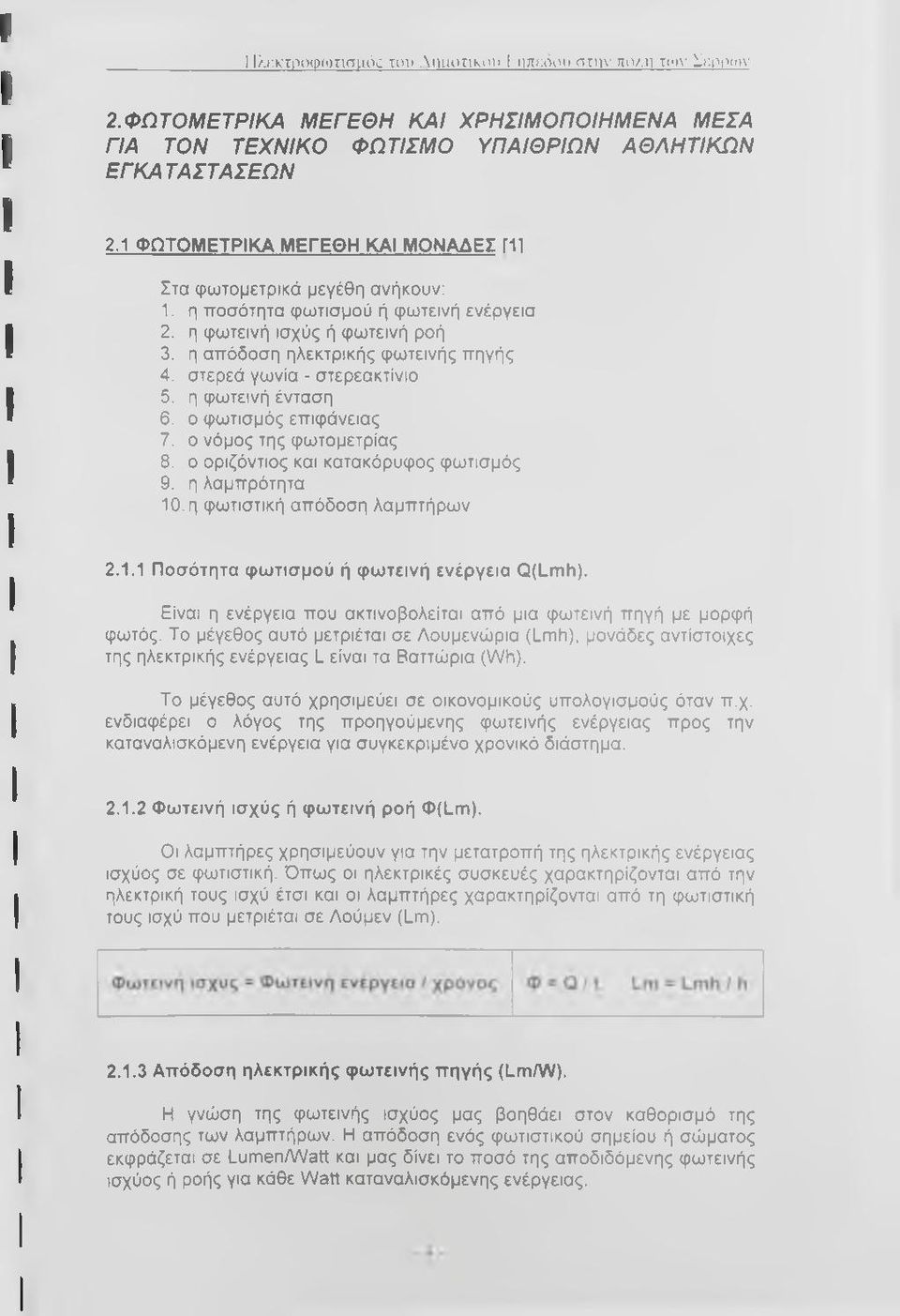

6 I ΙλΓ.Κ'τρίΗΡίοτισίκ'κ του A iuiotikc' d I nnr.isou στη\' πο/-ΐι των 1 γ.ιή^ιι)\ 2.ΦΩΤΟΜΕΤΡΙΚΑ ΜΕΓΕΘΗ ΚΑΙ ΧΡΗΣΙΜΟΠΟΙΗΜΕΝΑ ΜΕΣΑ ΓΙΑ ΤΟΝ ΤΕΧΝΙΚΟ ΦΩΤΙΣΜΟ ΥΠΑΙΘΡΙΩΝ ΑΘΛΗΤΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ 2.1 ΦΩΤΟΜΕΤΡΙΚΑ ΜΕΓΕΘΗ ΚΑΙ ΜΟΝΑΔΕΣ Γ11 Στα φωτομετρικά μεγέθη ανήκουν: 1. η ποσότητα φωτισμού ή φωτεινή ενέργεια 2. η φωτεινή ισχύς ή φωτεινή ροή 3. η απόδοση ηλεκτρικής φωτεινής πηγής 4. στερεά γωνία - στερεακτίνιο 5. η φωτεινή ένταση 6. ο φωτισμός επιφάνειας 7. ο νόμος της φωτομετρίας 8. ο οριζόντιος και κατακόρυφος φωτισμός 9. η λαμπρότητα 10. η φωτιστική απόδοση λαμπτήρων Ποσότητα φωτισμού ή φωτεινή ενέργεια Q(Lmh). Είναι η ενέργεια που ακτινοβολείται από μια φωτεινή πηγή με μορφή φωτός. Το μέγεθος αυτό μετριέται σε Λουμενώρια (Lmh), μονάδες αντίστοιχες της ηλεκτρικής ενέργειας L είναι τα Βαττώρια (Wh). Το μέγεθος αυτό χρησιμεύει σε οικονομικούς υπολογισμούς όταν π,χ. ενδιαφέρει ο λόγος της προηγούμενης φωτεινής ενέργειας προς την καταναλισκόμενη ενέργεια για συγκεκριμένο χρονικό διάστημα Φωτεινή ισχύς ή φωτεινή ροή 0(Lm). Οι λαμπτήρες χρησιμεύουν για την μετατροπή της ηλεκτρικής ενέργειας ισχύος σε φωτιστική. Όπως οι ηλεκτρικές συσκευές χαρακτηρίζονται από την ηλεκτρική τους ισχύ έτσι και οι λαμπτήρες χαρακτηρίζονται από τη φωτιστική τους ισχύ που μετριέται σε Λούμεν (Lm) Απόδοση ηλεκτρικής φωτεινής πηγής (Lm/W). Η γνώση της φωτεινής ισχύος μας βοηθάει στον καθορισμό της απόδοσης των λαμπτήρων. Η απόδοση ενός φωτιστικού σημείου ή σώματος εκφράζεται σε Lumen/Watt και μας δίνει το ποσό της αποδιδόμενης φωτεινής ισχύος ή ροής για κάθε Watt καταναλισκόμενης ενέργειας.

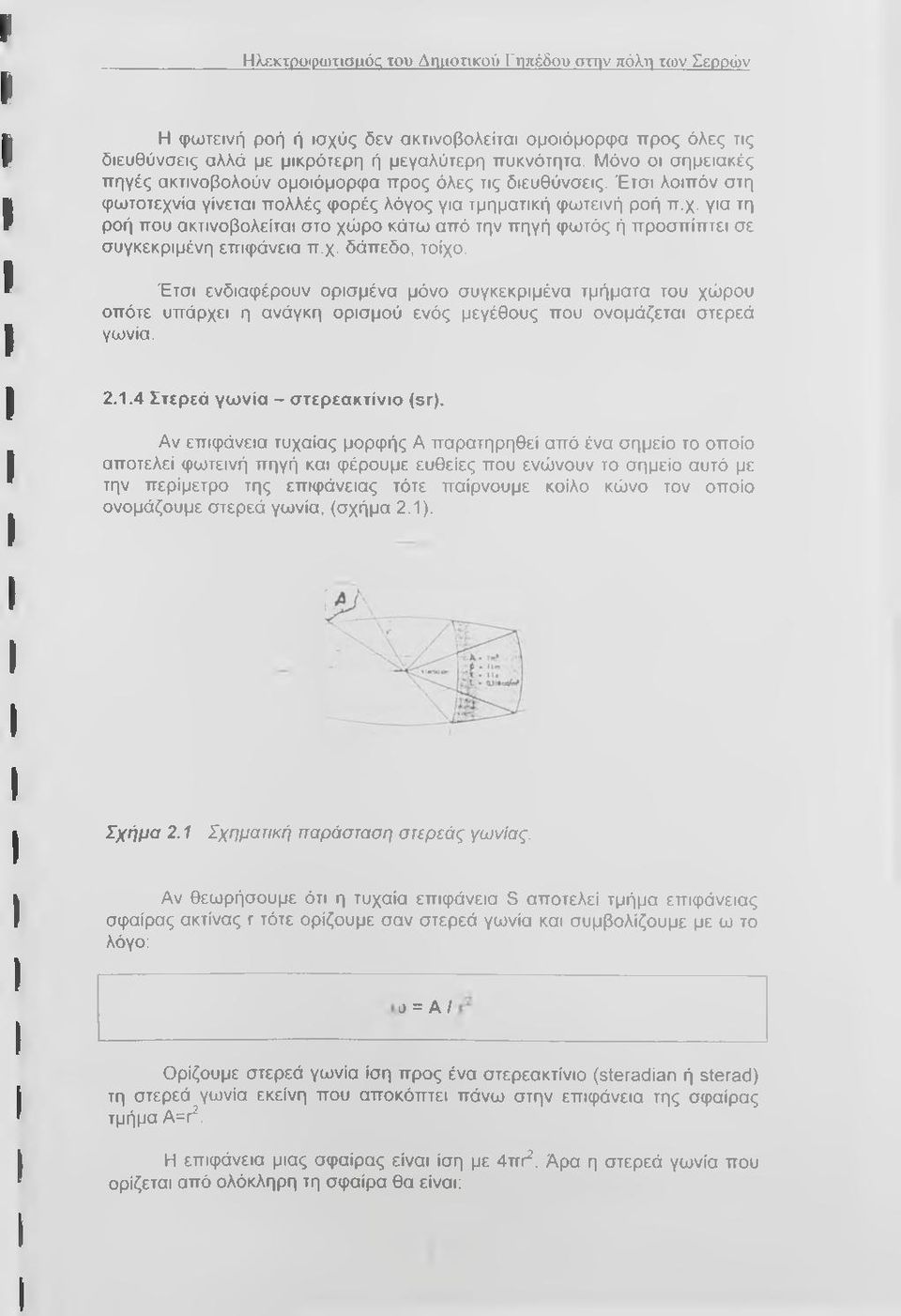

7 Ηλεκτοοιρωτισυός του Δηιιοτικού Γηπέδου στην πόλη των Σεοοών Η φωτεινή ροή ή ισχύς δεν ακτινοβολείται ομοιόμορφα προς όλες τις διευθύνσεις αλλά με μικρότερη ή μεγαλύτερη πυκνότητα. Μόνα οι σημειακές πηγές ακτινοβσλούν ομοιόμορφα προς όλες τις διευθύνσεις. Έτσι λοιπόν στη φωτοτεχνία γίνεται πολλές φορές λόγος για τμηματική φωτεινή ροή π.χ. για τη ροή που ακτινοβολείται στο χώρο κάτω από την πηγή φωτός ή προσπίπτει σε συγκεκριμένη επιφάνεια π.χ. δάπεδο, τοίχο. Έτσι ενδιαφέρουν ορισμένα μόνα συγκεκριμένα τμήματα του χώρου οπότε υπάρχει η ανάγκη ορισμού ενός μεγέθους που ονομάζεται στερεά γωνία Στερεά γωνία - στερεακτίνιο (sr). Αν επιφάνεια τυχαίας μορφής A παρατηρηθεί από ένα σημείο το οποίο αποτελεί φωτεινή πηγή και φέρουμε ευθείες που ενώνουν το σημείο αυτό με την περίμετρο της επιφάνειας τότε παίρνουμε κοίλο κώνο τον οποίο ονομάζουμε στερεά γωνία, (σχήμα 2.1). Σχήμα 2.1 Σχηματική παράσταση στερεός γωνίας. Αν θεωρήσουμε ότι η τυχαία επιφάνεια S αποτελεί τμήμα επιφάνειας σφαίρας ακτίνας r τότε ορίζουμε σαν στερεά γωνία και συμβολίζουμε με ω το λόγο; J = A / Ορίζουμε στερεά γωνία ίση πρσς ένα στερεακτίνιο (steradian ή sterad) τη στερεά γωνία εκείνη που αποκόπτει πάνω στην επιφάνεια της σφαίρας τμήμα Α=γ^. Η επιφάνεια μιας σφαίρας είναι ίση με 4πι^. Άρα η στερεά γωνία που ορίζεται από ολόκληρη τη σφαίρα θα είναι:

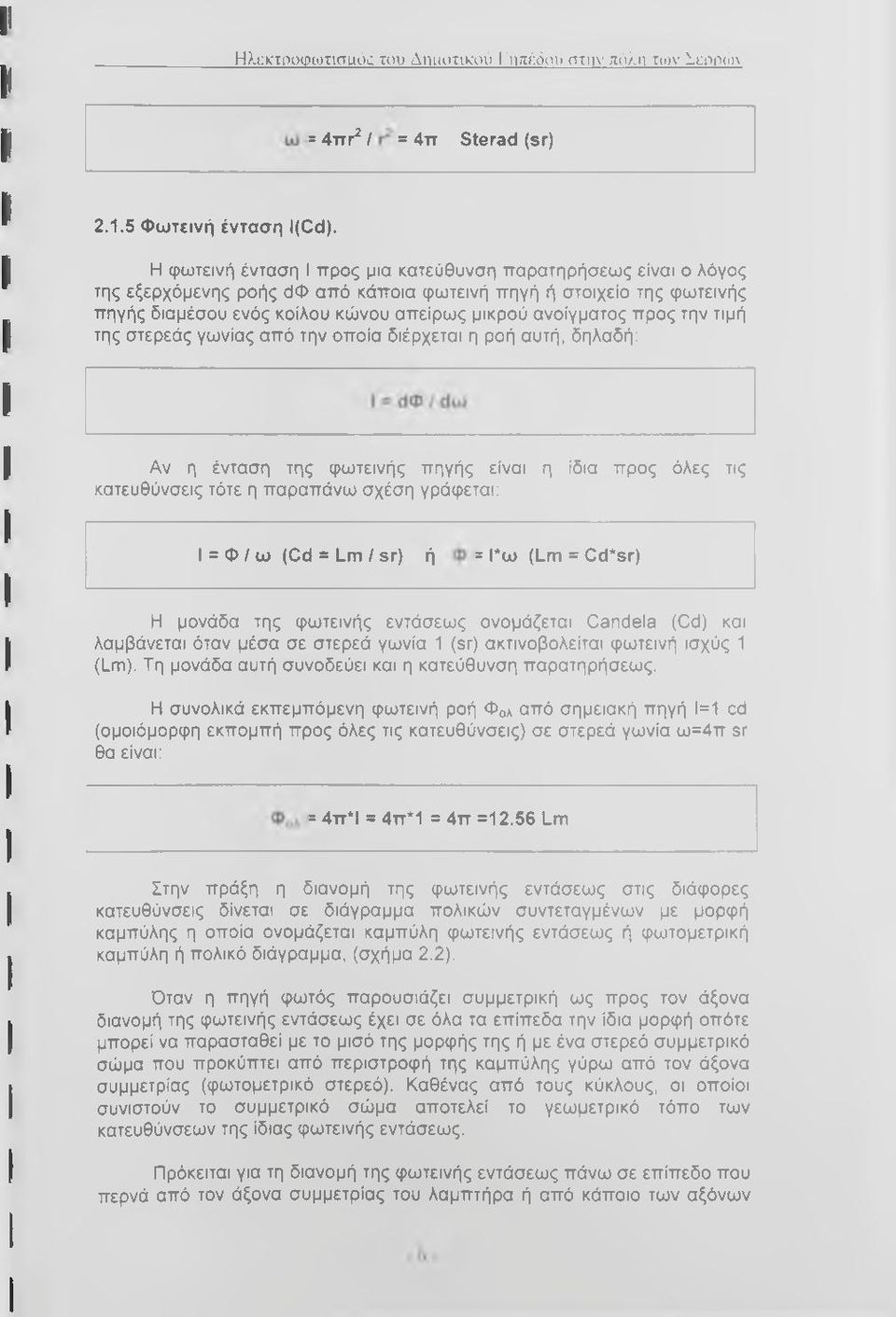

8 H>.i:KTpo(pci)Tiou0c του Δηΐ (οτικ~ού Ι 'ηπέόου στιι\ πόλη κιη 1ερπ(ί)\ = 4ττΓ^ / = 4π Sterad (sr) Φωτεινή ένταση l(cd). Η φωτεινή ένταση I προς μια κατεύθυνση παρατηρήσεως είναι ο λόγος της εξερχόμενης ροής άφ από κάποια φωτεινή πηγή ή στοιχείο της φωτεινής πηγής διαμέσου ενός κοίλου κώνου απείρως μικρού ανοίγματος προς την τιμή της στερεός γωνίας από την οποία διέρχεται η ροή αυτή, δηλαδή: Αν η ένταση της φωτεινής πηγής είναι η ίδια προς όλες τις κατευθύνσεις τότε η παραπάνω σχέση γράφεται: I = Φ / ω (Cd = Lm / sr) ή = Ι*ω (Lm = Cd*sr) Η μονάδα της φωτεινής εντάσεως ονομάζεται Candela (Cd) και λαμβάνεται όταν μέσα σε στερεά γωνία 1 (sr) ακτινοβολείται φωτεινή ισχύς 1 (Lm). Τη μονάδα αυτή συνοδεύει και η κατεύθυνση παρατηρήσεως. Η συνολικά εκπεμπόμενη φωτεινή ροή Φολ από σημειακή πηγή Ι=1 cd (ομοιόμορφη εκπομπή προς όλες τις κατευθύνσεις) σε στερεά γωνία ω=4π sr θα είναι: = 4 π Ί = 4π*1 =4π =12.56 Lm Στην πράξη η διανομή της φωτεινής εντάσεως στις διάφορες κατευθύνσεις δίνεται σε διάγραμμα πολικών συντεταγμένων με μορφή καμπύλης η οποία ονομάζεται καμπύλη φωτεινής εντάσεως ή φωτομετρική καμπύλη ή πολικό διάγραμμα, (σχήμα 2.2). Όταν η πηγή φωτός παρουσιάζει συμμετρική ως προς τον άξονα διανομή της φωτεινής εντάσεως έχει σε όλα τα επίπεδα την ίδια μορφή οπότε μπορεί να παρασταθεί με το μισό της μορφής της ή με ένα στερεό συμμετρικό σώμα που προκύπτει από περιστροφή της καμπύλης γύρω από τον άξονα συμμετρίας (φωτομετρικό στερεό). Καθένας από τους κύκλους, οι οποίοι συνιστούν το συμμετρικό σώμα αποτελεί το γεωμετρικό τόπο των κατευθύνσεων της ίδιας φωτεινής εντάσεως. Πρόκειται για τη διανομή της φωτεινής εντάσεως πάνω σε επίπεδο που περνά από τον άξονα συμμετρίας του λαμπτήρα ή από κάποιο των αξόνων

9 Ηλεκτροφωτισαός του Διηίοτικτού Γ ηπέδου στην πόλη των Σερρών συμμετρίας του φωτιστικού σώματος το οποίο λαμβάνεται σαν σημειακή φωτεινή πηγή. Σχήμα 2.2 Καμπύλη φωτεινής έντασης ή πολικό διάγραμμα. Αν η πηγή φωτός δεν παρουσιάζει την ίδια διανομή της φωτεινής εντάσεως προς όλες τις κατευθύνσεις (δεν είναι συμμετρική) τότε δίνεται η διανομή σε περισσότερα από ένα επίπεδα που περνούν από ένα ή περισσότερους άξονες συμμετρίας του φωτιστικού σώματος Φωτισμός επιφάνειας E(Lux). Ο φωτισμός μιας επιφάνειας είναι ή φωτεινή ροή που πέφτει στη μονάδα επιφανείας. Ε = Φ / A (Lm / m ή Lux) Μονάδα φωτισμού στο Διεθνές σύστημα είναι το Im/m^ που ονομάζεται Lux με σύμβολο το Lx, Με βάση την παραπάνω σχέση ο φωτισμός επιφανείας εμβαδού Α=1πι^ πάνω στην οποία προσπίπτει φωτεινή ροή Φ=1Lm είναι ίσος με E=1Lux, (σχήμα 2.3) Η μέτρηση της ποσότητας Ε μιας επιφάνειας γίνεται με τα φωτισμόμετρα ή λουξόμετρα. Αυτά αποτελούνται από ένα φωτοστοιχείο που συνδέεται με ένα μιλλιβολτόμετρο. Το μέγεθος της αναπτυσσόμενης ΗΕΛ στα άκρα του φωτοστοιχείου άρα και η ένδειξη του μιλλιβολτομέτρου εξαρτώνται

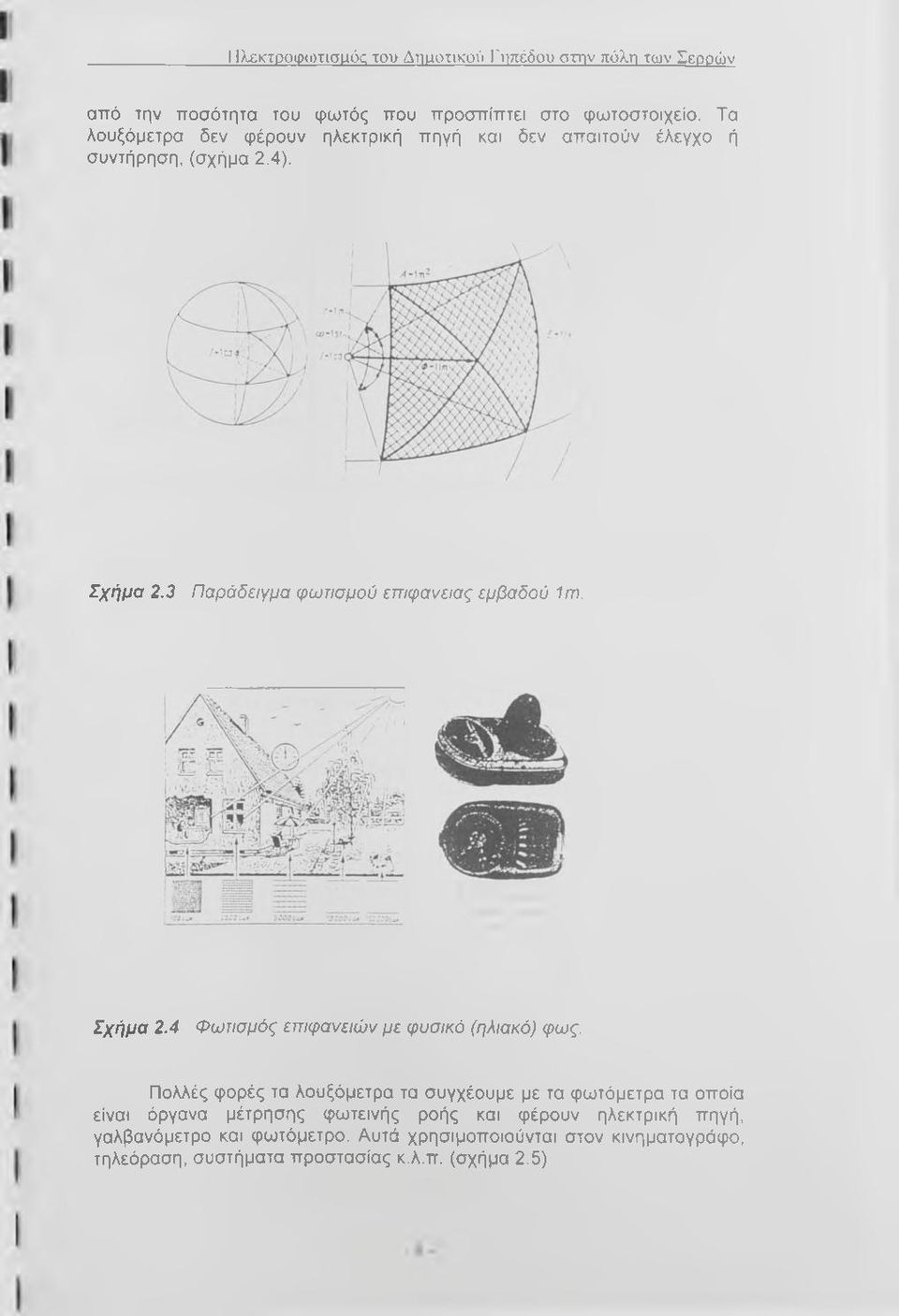

10 I Ιλεκτροφωτισιιός του Δηιαυτικού Γηπέδου στην πόλη των Σερρών από την ποσότητα του φωτός που προσπίπτει στο φωτοστοιχείο. Τα λουξόμετρα δεν φέρουν ηλεκτρική πηγή και δεν απαιτούν έλεγχο ή συντήρηση, (σχήμα 2.4). Σχήμα 2.3 Παράδειγμα φωτισμού επιφάνειας εμβαδού 1m. Σχήμα 2.4 Φωτισμός επιφανειών με φυσικό (ηλιακό) φως. Πολλές φορές τα λουξόμετρα τα συγχέουμε με τα φωτόμετρα τα οποία είναι όργανα μέτρησης φωτεινής ροής και φέρουν ηλεκτρική πηγή, γαλβανόμετρο και φωτόμετρο. Αυτά χρησιμοποιούνται στον κινηματογράφο, τηλεόραση, συστήματα προστασίας κ.λ.π. (σχήμα 2.5)

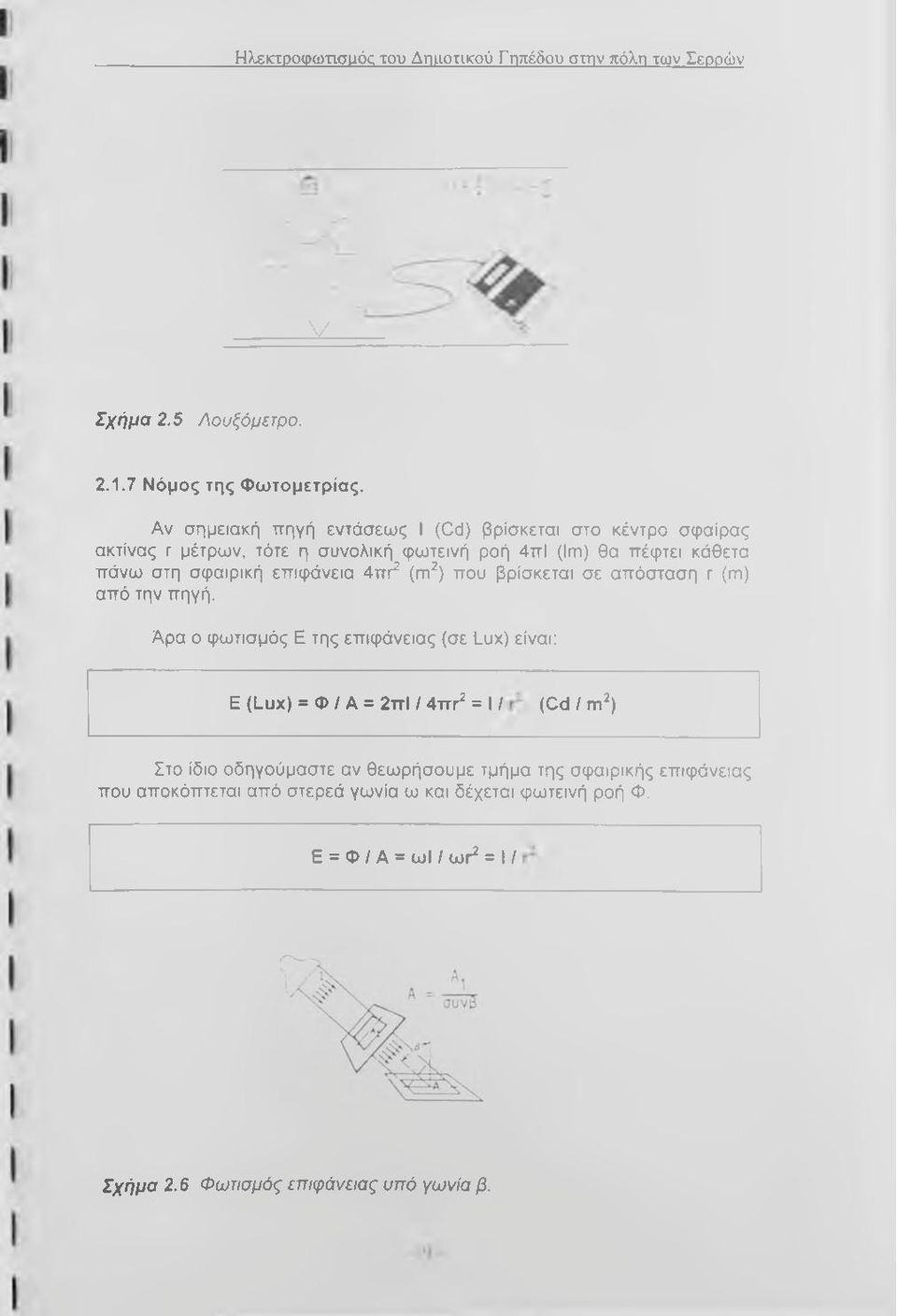

11 ΗλειοΓΡΟΦωτισαός του Δτηιοτικού Γηπέδου στην πόλη των Σεοοών V Σχήμα 2.5 Λουξόμετρο Νόμος της Φωτομετρίας. Αν σημειακή πηγή εντάσεως I (Cd) βρίσκεται στο κέντρο σφαίρας ακτίνας r μέτρων, τότε η συνολική φωτεινή ροή 4πΙ (Im) θα πέφτει κάθετα πάνω στη σφαιρική επιφάνεια 4πι^ (m^) που βρίσκεται σε απόσταση τ (τη) από την πηγή. Αρα ο φωτισμός Ε της επιφάνειας (σε Lux) είναι: Ε (Lux) = Φ / A = 2ττΙ / 4πι^ = I / (Cd / m^) Στο ίδιο οδηγούμαστε αν θεωρήσουμε τμήμα της σφαιρικής επιφάνειας που αποκόπτεται από στερεά γωνία ω και δέχεται φωτεινή ροή Φ. Ε = Φ / A = ωι / ωι^ = I / Σχήμα 2.6 Φωτισμός επιφάνειας υπό γωνία β.

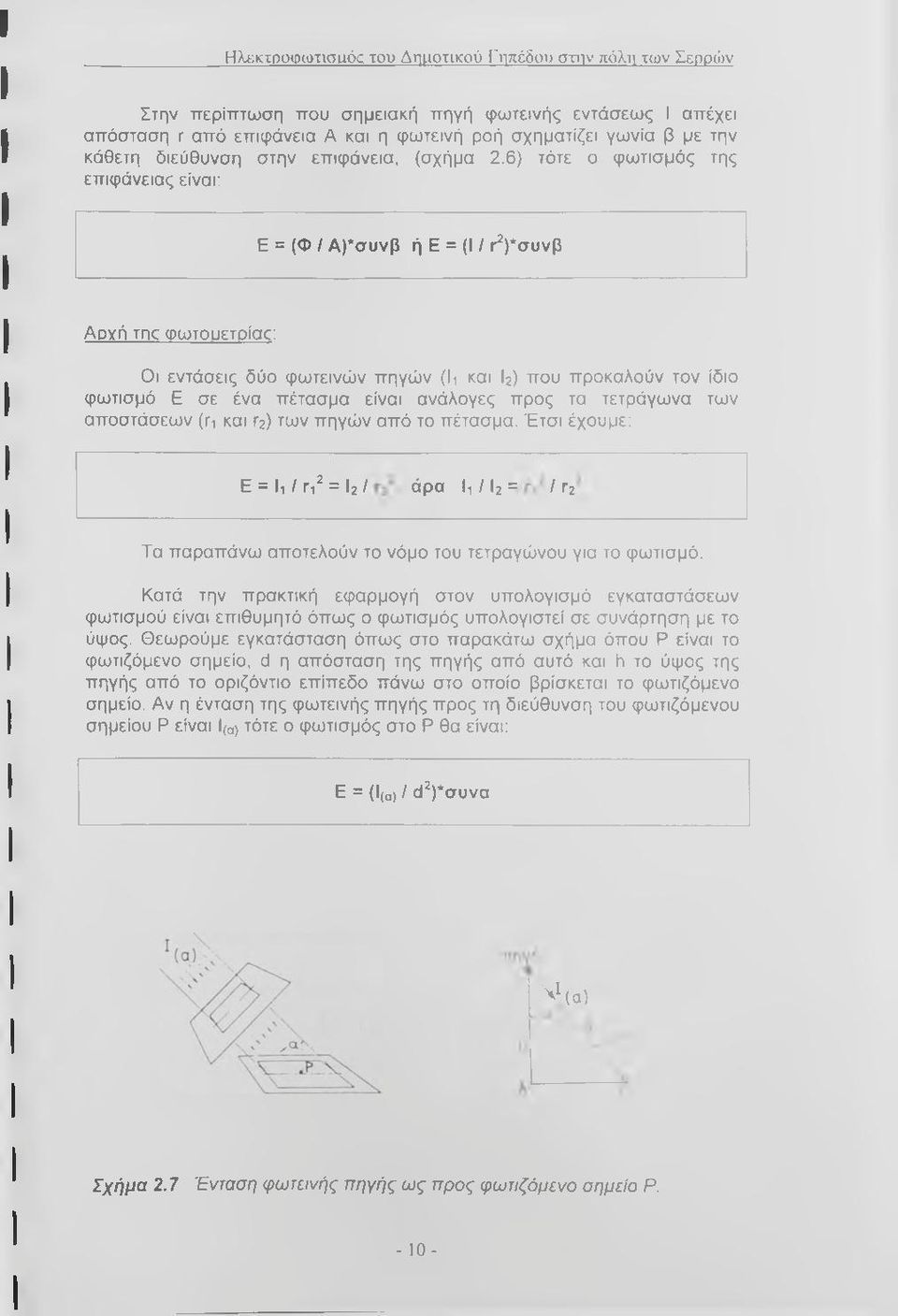

12 Ηλεκτροφωτισαός του Δηιιοτικού Γηπέδου στην πόλη των Σερρών Στην περίπτωση που σημειακή πηγή φωτεινής εντάσεως I απέχει απόσταση r από επιφάνεια A και η φωτεινή ροή σχηματίζει γωνία β με την κάθετη διεύθυνση στην επιφάνεια, (σχήμα 2.6) τότε ο φωτισμός της επιφάνειας είναι: Ε = (Φ / Α)*συνβ ή Ε = (I / ι^)*συνβ Αρχή της φωτουετοίαο: Οι εντάσεις δύο φωτεινών πηγών (Ιι και b) που προκαλούν τον ίδιο φωτισμό Ε σε ένα πέτασμα είναι ανάλογες προς τα τετράγωνα των αποστάσεων (γι και γζ) των πηγών από το πέτασμα. Έτσι έχουμε: Ε = Ιι / Γι^ = b / άρα Ιι / b = / χ-ι Τα παραπάνω αποτελούν το νόμο του τετραγώνου για το φωτισμό. Κατά την πρακτική εφαρμογή στον υπολογισμό εγκαταστάσεων φωτισμού είναι επιθυμητό όπως ο φωτισμός υπολογιστεί σε συνάρτηση με το ύψος. Θεωρούμε εγκατάσταση όπως στο παρακάτω σχήμα όπου Ρ είναι το φωτιζόμενο σημείο, d η απόσταση της πηγής από αυτό και h το ύψος της πηγής από το οριζόντιο επίπεδο πάνω στο οποίο βρίσκεται το φωτιζόμενο σημείο. Αν η ένταση της φωτεινής πηγής προς τη διεύθυνση του φωτιζόμενου σημείου Ρ είναι!( ) τότε ο φωτισμός στο Ρ θα είναι: Ε = (Ι(α) / ά^)*συνα V (a ) Σχήμα 2.7 Ένταση φωτεινής πηγής ως προς φωτιζόμενο σημείο Ρ

13 Ηλεκτροφωτισαός του Δπαοτικού Γηπέδου στην πόλη των Σερρών Από το σχήμα 2.7 προκύπτει ότι ouva=h/d άρα d=h/ouva και αντικαθιστώντας την τιμή του d στον παραπάνω τύπο προκύπτει: Ε = (Ι(α) / h )*συν α Αν η φωτεινή πηγή έχει συμμετρική συμπεριφορά δηλαδή διατηρεί την ίδια I για όλες τις γωνίες α τότε η παραπάνω σχέση είναι πολύ χρήσιμη γιατί δίνει το φωτισμό σημείων που βρίσκονται πάνω σε περιφέρεια κύκλου κέντρου Ρ και ακτίνας ΑΡ = Ηεφα Οριζόντιος και κατακόρυφος φωτισμός. Ο φωτισμός σε ένα σημείο μιας επιφάνειας θεωρείται οριζόντιος φωτισμός Eh της επιφάνειας αυτής, (σχήμα 2.8). Συνεπώς ο φωτισμός πάνω σε επιφάνεια κάθετη προς την προαναφερθείσα θα ονομάζεται κατακόρυφος φωτισμός Εν, (σχήμα 2.8). sa^-uaj/r^ \1 Λ-ιι<α α^ιζμ Σχήμα 2.8 Κατακόρυφος φωτισμός Εν- Ο οριζόντιος φωτισμός στο σημείο Ρ δίνεται από τη σχέση: Eh = (Ι(α) / Η^)*συν^α Ο φωτισμός του σημείου Ρ σαν σημείου επιπέδου V κάθετου επί της ΑΡ θα είναι: Εν = (Ι(α) / Ιτ^)*συν^α*ημα Άρα Εν / Eh = ημα / συνα = εφα δηλαδή Εν = Eh*εφα

14 I!>>ι.κτροφ(ι)τισιιός του Διηίοτικού 1'ηπέδου στην πόλη των Σερρών Λαμπρότητα L. Η λαμπρότητα είναι βασικό μέγεθος της φωτοτεχνίας γιατί προκαλεί στο ανθρώπινο μάτι το αίσθημα της φωτεινότητας των διαφόρων αντικειμένων. Τα διάφορα αντικείμενα διακρίνονται από την λαμπρότητα με την οποία ακτινοβολούν το φως προς την κατεύθυνση του παρατηρητή. Δεν έχει καμία σημασία αν η επιφάνεια εκπέμπει φως (είναι αυτόφωτη) ή δέχεται ακτινοβολία (είναι ετερόφωτη), (σχήμα 2.9) ο φωτι-σμος του βυβλυου A ευυου υδυοζ με εχευνο του τρατεζοου' Β Κ λαμτρο'τητα του Βυβλμου A ευυαυ μεγαλύτερη ατό εκευνη του τρατεζυου Β. Σχήμα 2.9 Λαμπρότητα ως προς δύο σημεία A και Β. Αν παρατηρήσουμε δύο φωτεινές μη σημειακές πηγές που έχουν την ίδια φωτεινή ένταση I αλλά διαφορετικές διαστάσεις θα διαπιστώσουμε ότι η πηγή που έχει μικρότερη επιφάνεια δίνει την εντύπωση ότι είναι λαμπρότερη από την άλλη. Καθορίζεται έτσι ένα νέο μέγεθος, χαρακτηριστικό της φωτοβολούσας επιφάνειας η λαμπρότητα (Luminance) που ορίζεται σαν το πηλίκο της έντασης I της φωτεινής πηγής προς την επιφάνεια αυτής Α. L = l/ A (sb = Cd/cm^) Η λαμπρότητα μιας επιφάνειας σπάνια είναι ομοιογενής για. αυτό η παραπάνω σχέση μας δίνει τη μέση λαμπρότητα της επιφάνειας. Όταν η επιφάνεια δίνεται σε η μονάδα λαμπρότητας είναι η Cd/m^ και ονομάζεται Nit(nt). Αυτή χρησιμοποιείται όταν έχουμε φωτιζόμενες επιφάνειες. Η λαμπρότητα των φωτεινών πηγών δίνεται σε Cd/cm^ και ονομάζεται Stilb(sb) sb = Cd / cm^ = 10 Cd / = 10'*nt

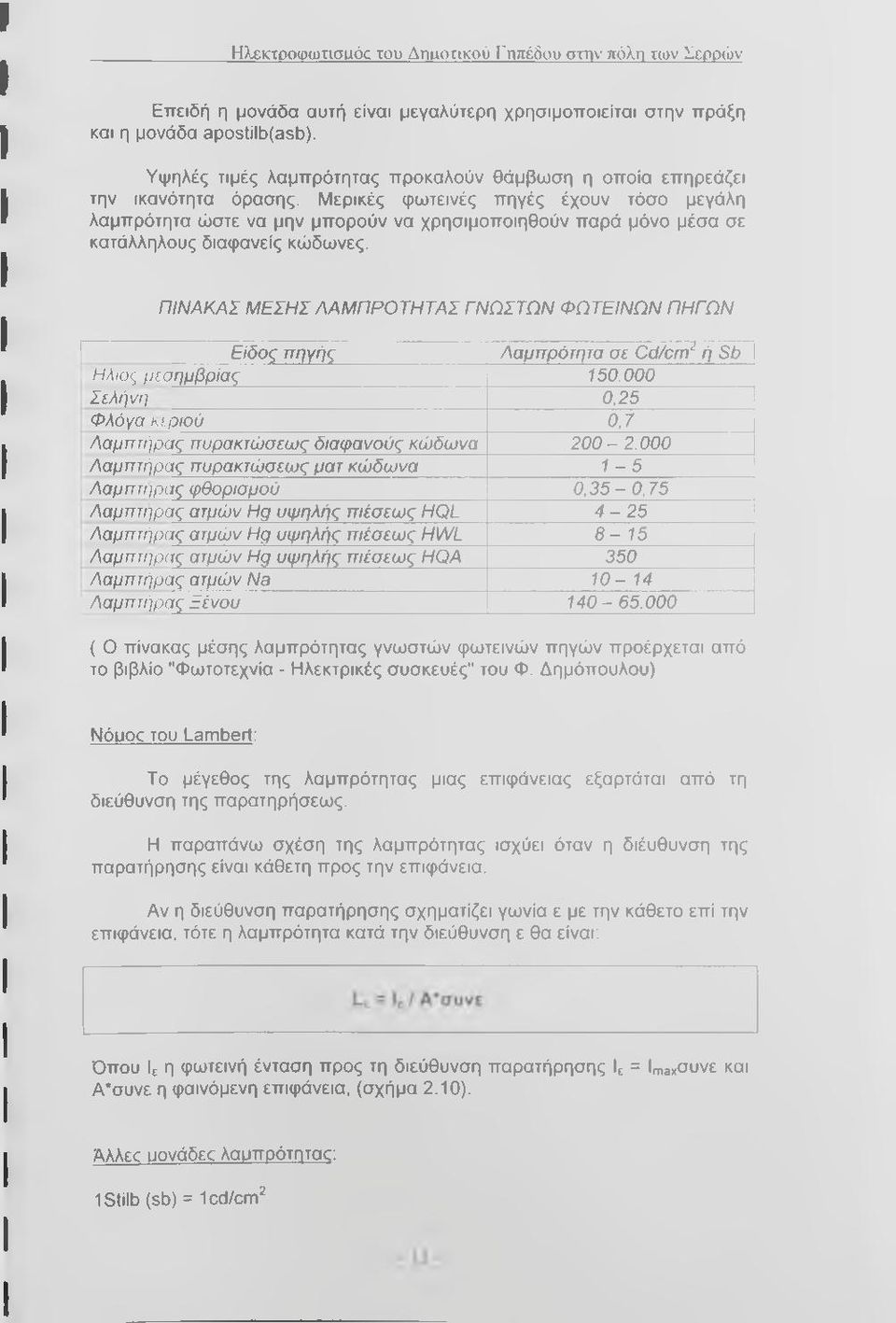

15 Ηλεκτροφωτισαός tou Δηαοτικού Γηπέδου στην πόλη των Σερρών Επειδή η μονάδα αυτή είναι μεγαλύτερη χρησιμοποιείται στην πράξη και η μονάδα apostilb(asb). Υψηλές τιμές λαμπρότητας προκαλούν θάμβωση η οποία επηρεάζει την ικανότητα όρασης. Μερικές φωτεινές πηγές έχουν τόσο μεγάλη λαμπρότητα ώστε να μην μπορούν να χρησιμοποιηθούν παρά μόνο μέσα σε κατάλληλους διαφανείς κώδωνες. ΠΙΝΑΚΑΣ ΜΕΣΗΣ ΛΑΜΠΡΟΤΗΤΑΣ ΓΝΩΣΤΩΝ ΦΩΤΕΙΝΩΝ ΠΗΓΩΝ ' Είδος πηγής Λαμπρότητα σε Cd/cm'^ ή Sb I Ηλιος μεσημβρίας Σελήνη 0,25 ί Φλόγα κεριού 0.7 Λαμπτήρας πυρακτώσεως διαφανούς κώδωνα Λαμπτήρας πυρακτώσεως ματ κώδωνα 1-5 Λαμπτήρας φθορισμού 0,35-0,75 Λαμπτήρας ατμών Hg υψηλής πιέσεως HQL 4-25 i Λαμπτήρας ατμών Hg υψηλής πιέσεως HWL 8-15 Λαμπτήρας ατμών Hg υψηλής πιέσεως HQA 350 Λαμπτήρας ατμών Na : Λαμπτήρας Ξένου ( Ο πίνακας μέσης λαμπρότητας γνωστών φωτεινών πηγών προέρχεται από το βιβλίο "Φωτοτεχνία - Ηλεκτρικές συσκευές" του Φ. Δημόπουλου) N0UOC του Lambert: Το μέγεθος της λαμπρότητας μιας επιφάνειας εξαρτάται από τη διεύθυνση της παρατηρήσεως. Η παραπάνω σχέση της λαμπρότητας ισχύει όταν η διέυθυνση της παρατήρησης είναι κάθετη προς την επιφάνεια. Αν η διεύθυνση παρατήρησης σχηματίζει γωνία ε με την κάθετο επί την επιφάνεια, τότε η λαμπρότητα κατά την διεύθυνση ε θα είναι: Όπου Ιε η φωτεινή ένταση προς τη διεύθυνση παρατήρησης Ιε = lmaχσuvε και Α*συνε η φαινόμενη επιφάνεια, (σχήμα 2.10). Άλλεο υονάδεο λαυπρότητας: 15ίίΙό (sb) = 1cd/cm^

16 ΗλεκτοοΦωησαός του Δτιιιοτικυύ Γηπέδου στην πόλη των Σεοοών 1 Apostilb (asb) = (1/π)οοΙ/Γη^ 1 Lambert (L) = (10 /u)cd/m^ 1 footlampert (fl) = 3,426cd/m^ Σχήμα 2.10 Σχηματική παράσταση του Νόμου Lambert Φωτιστική αττόδοση λαμτττήρων (Lm/W). Lumen ανά Watt σημαίνει το φως που παράγει η καταναλούμενη ενέργεια. Για αυτό αύξηση των Lumens για κάθε καταναλούμενο Watt σημαίνει υψηλότερη απόδοση και χαμηλότερη κατανάλωση ενέργειας. Από τότε που ο Edison κατασκεύασε τον πρώτο λαμπτήρα οι έρευνες στον τομέα του φωτισμού έχουν σαν στόχο την αύξηση αυτής της αναλογίας γιατί η ενέργεια κοστίζει ολοένα και περισσότερο. Παοαδείνυατα: 1. Συγκρίνοντας λαμπτήρες φθορισμού TLD της PHILIPS που έχουν απόδοση 92 LumensAA/att με συνηθισμένους λαμπτήρες πυρακτώσεως που έχουν απόδοση 14 LumensAA/att διαπιστώνουμε ότι είναι δυνατό να έχουμε το ίδιο φως με 85% λιγότερη κατανάλωση ηλεκτρικής ενέργειας. 2. Οι λαμπτήρες αλογόνων αερίων για αυτοκίνητα έχουν διπλάσια φωτεινή απόδοση από τους συνηθισμένους λαμπτήρες. 3. Ο λαμπτήρας Νατρίου χαμηλής πιέσεως SOX της PHILIPS έχει απόδοση 183 LumensAA/att. Για το λόγο αυτό ο λαμπτήρας SOX είναι η πιο αποτελεσματική πηγή φωτός εξωτερικού φωτισμού.

17 I Ι>χκ:τροφωτισίΐός του Amuuiicc)i) I ιιπί':6ου στην πόλη κον Ir.nodiv Σχήμα 2.11 Φωτιστική απόδοση λαμπτήρων. 2.2 ΧΡΗΣΙΜΟΠΟΙΗΜΕΝΑ ΜΕΣΑ ΠΑ ΤΟΝ ΤΕΧΝΙΚΟ ΦΩΤΙΣΜΟ [21 Οι συσκευές που χρησιμοποιούνται είναι ακριβές και πολλές φορές δεν είναι εύκολη η πρόσβαση σε αυτές. Επομένως πρέπει να επιλεγούν υλικά ανθεκτικά, πιστά που να εμφανίζουν μικρή συχνότητα βλαβών. Στα χρησιμοποιούμενα μέσα για τον τεχνικό φωτισμό υπαίθριων αθλητικών εγκαταστάσεων ανήκουν: 1. οι λαμπτήρες 2. οι προβολείς 3. οι ιστοί - τα στηρίγματα Οι λαμπτήρες, οι προβολείς και τα στηρίγματα πρέπει να αποτελούν ομοιογενές σύνολο. Οι προβολείς πρέπει να είναι προσαρμοσμένοι στους λαμπτήρες που θα χρησιμοποιηθούν. Οι ιστοί πρέπει να υπολογισθούν με βάση όχι μόνο το βάρος του συγκροτήματος αλλά και της ροπής που θα ασκεί ο αέρας Οι λαμπτήρες. Ο φωτισμός του χώρου των αγώνων γίνεται με προβολείς, γγαυτό επιβάλλεται να χρησιμοποιηθούν λαμπτήρες με φωτεινό στοιχείο μικρών διαστάσεων. Τέτοιοι λαμπτήρες είναι οι πυρακτώσεως με αλογόνο, οι αλογονιδίων μετάλλων και οι νατρίου υψηλής πιέσεως. Η διάρκεια ζωής των λαμπτήρων δεν αποτελεί σημαντικό κριτήριο επιλογής των λαμπτήρων, επειδή γενικά αυτοί χρησιμοποιούνται μόνο λίγες

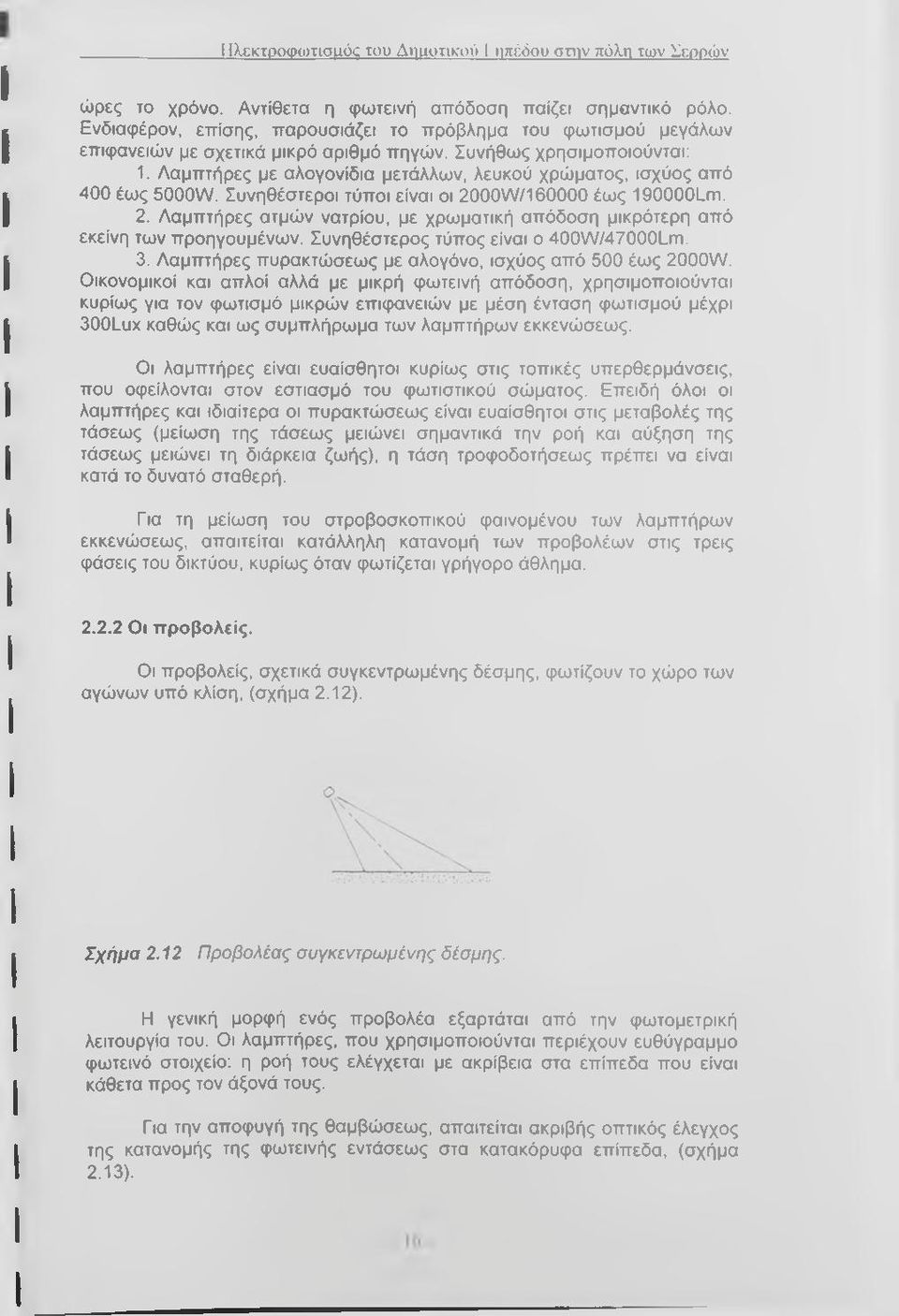

18 ΙΙλεκτοοφωτισαύς του Διιαυτικ'ού I ηπέόου σπιν πύλη των ΣΓ,ροών ώρες το χρόνο. Αντίθετα η φωτεινή απόδοση παίζει σημαντικό ρόλο. Ενδιαφέρον, επίσης, παρουσιάζει το πρόβλημα του φωτισμού μεγάλων επιφανειών με σχετικά μικρό αριθμό πηγών. Συνήθως χρησιμοποιούνται: 1. Λαμπτήρες με αλογονίδια μετάλλων, λευκού χρώματος, ισχύος από 400 έως 5000W. Συνηθέστεροι τύποι είναι οι 2000W/ έως Lm. 2. Λαμπτήρες ατμών νατρίου, με χρωματική απόδοση μικρότερη από εκείνη των προηγουμένων. Συνηθέστερος τύπος είναι ο 400W/47000Lm. 3. Λαμπτήρες πυρακτώσεως με αλογόνο, ισχύος από 500 έως 2000W. Οικονομικοί και απλοί αλλά με μικρή φωτεινή απόδοση, χρησιμοποιούνται κυρίως για τον φωτισμό μικρών επιφανειών με μέση ένταση φωτισμού μέχρι 300LUX καθώς και ως συμπλήρωμα των λαμπτήρων εκκενώσεως. Οι λαμπτήρες είναι ευαίσθητοι κυρίως στις τοπικές υπερθερμάνσεις, που οφείλονται στον εστιασμό του φωτιστικού σώματος. Επειδή όλοι οι λαμπτήρες και ιδιαίτερα οι πυρακτώσεως είναι ευαίσθητοι στις μεταβολές της τάσεως (μείωση της τάσεως μειώνει σημαντικά την ροή και αύξηση της τάσεως μειώνει τη διάρκεια ζωής), η τάση τροφοδοτήσεως πρέπει να είναι κατά το δυνατό σταθερή. Για τη μείωση του στροβοσκοπικού φαινομένου των λαμπτήρων εκκενώσεως, απαιτείται κατάλληλη κατανομή των προβολέων στις τρεις φάσεις του δικτύου, κυρίως όταν φωτίζεται γρήγορο άθλημα Οι προβολείς. Οι προβολείς, σχετικά συγκεντρωμένης δέσμης, φωτίζουν το χώρο των αγώνων υπό κλίση, (σχήμα 2.12). Σχήμα 2.12 Προβολέας συγκεντρωμένης δέσμης. Η γενική μορφή ενός προβολέα εξαρτάται από την φωτομετρική λειτουργία του. Οι λαμπτήρες, που χρησιμοποιούνται περιέχουν ευθύγραμμο φωτεινό στοιχείο; η ροή τους ελέγχεται με ακρίβεια στα επίπεδα που είναι κάθετα προς τον άξονά τους. Για την αποφυγή της θαμβώσεως, απαιτείται ακριβής οπτικός έλεγχος της κατανομής της φωτεινής εντάσεως στα κατακόρυφα επίπεδα, (σχήμα 2.13).

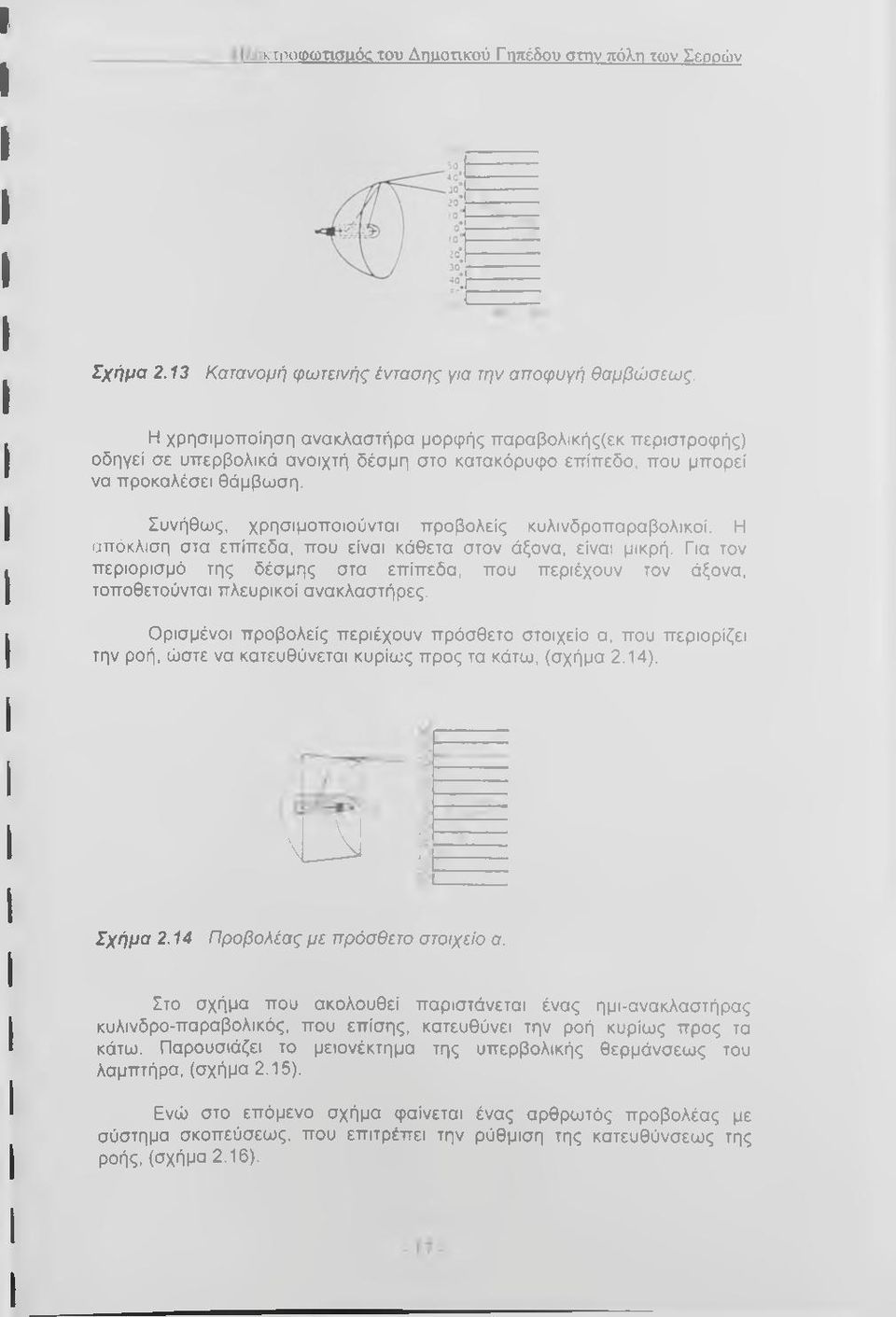

19 κ τοοφωτισαός του Δηαοτικού Γηπέδου στην πόλη των Σεοοών Σχήμα 2.13 Κατανομή φωτεινής έντασης για την αποφυγή θαμβώσεως. Η χρησιμοποίηση ανακλαστήρα μορφής παραβολικής(εκ περιστροφής) οδηγεί σε υπερβολικά ανοιχτή δέσμη στο κατακόρυφο επίπεδο, που μπορεί να προκαλέσει θάμβωση. Συνήθως, χρησιμοποιούνται προβολείς κυλινδροπαραβολικοί. Η απόκλιση στα επίπεδα, που είναι κάθετα στον άξονα, είναι μικρή. Για τον περιορισμό της δέσμης στα επίπεδα, που περιέχουν τον άξονα, τοποθετούνται πλευρικοί ανακλαστήρες. Ορισμένοι προβολείς περιέχουν πρόσθετο στοιχείο α, που περιορίζει την ροή, ώστε να κατευθύνεται κυρίως προς τα κάτω, (σχήμα 2.14). '1Λ Ι ; Σχήμα 2.14 Προβολέας με πρόσθετο στοιχείο α. Στο σχήμα που ακολουθεί παριστάνεται ένας ημι-ανακλαστήρας κυλινδρο-παραβολικός, που επίσης, κατευθύνει την ροή κυρίως προς τα κάτω. Παρουσιάζει το μειονέκτημα της υπερβολικής θερμάνσεως του λαμπτήρα, (σχήμα 2.15). Ενώ στο επόμενο σχήμα φαίνεται ένας αρθρωτός προβολέας με σύστημα σκοπεύσεως, που επιτρέπει την ρύθμιση της κατευθύνσεως της ροής, (σχήμα 2.16).

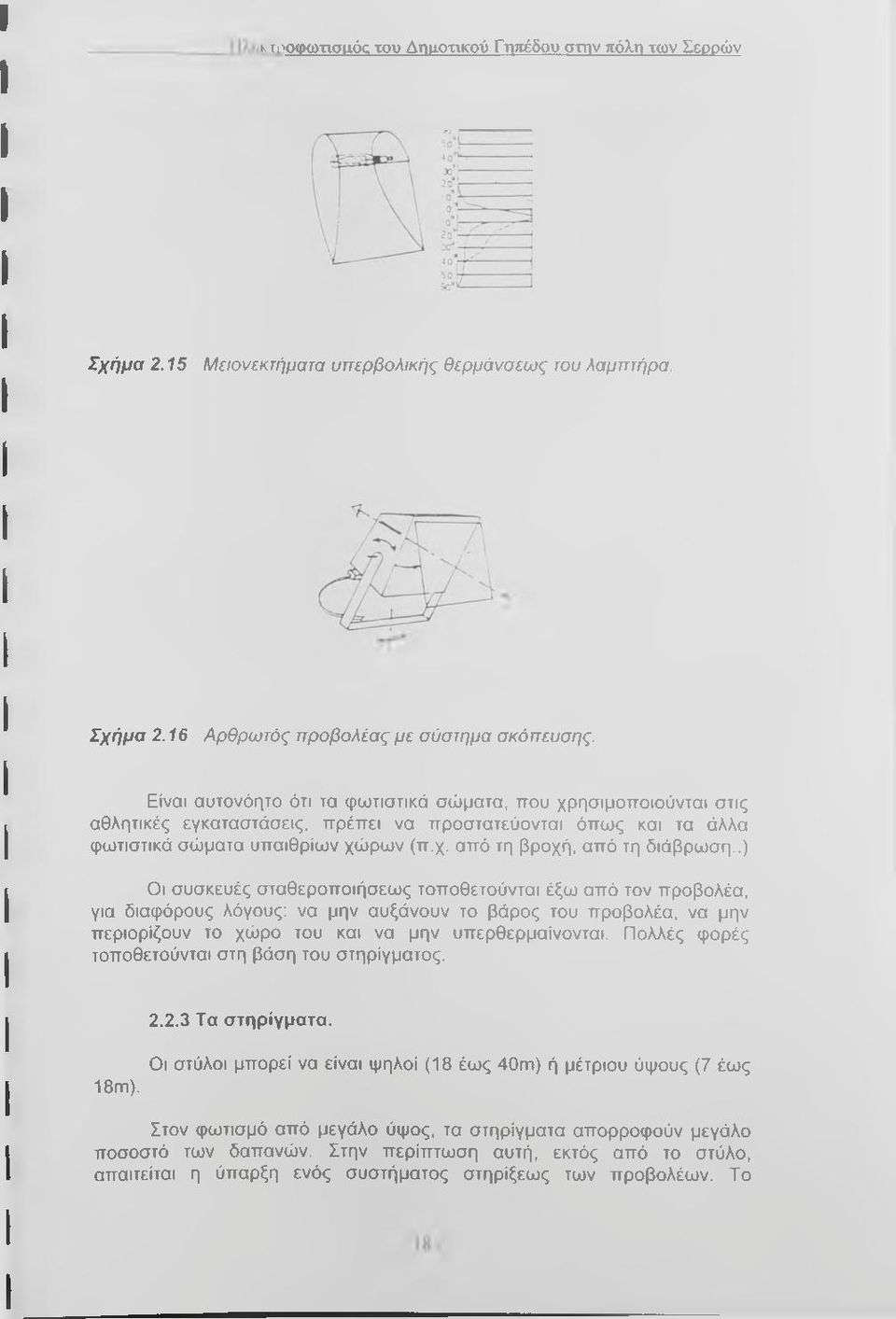

20 κ τροφωησαός του Δτιαοτικού Γηττέδου στην πόλη των Σεοοών Σχήμα 2.15 Μειονεκτήματα υπερβολικής θερμάνσεως του λαμπτήρα. Σχήμα 2.16 Αρθρωτός προβολέας με σύστημα σκόπευσης. Είναι αυτονόητο ότι τα φωτιστικά σώματα, που χρησιμοποιούνται στις αθλητικές εγκαταστάσεις, πρέπει να προστατεύονται όπως και τα άλλα φωτιστικά σώματα υπαιθρίων χώρων (π.χ. από τη βροχή, από τη διάβρωση..) Οι συσκευές σταθεροποιήσεως τοποθετούνται έξω από τον προβολέα, για διαφόρους λόγους: να μην αυξάνουν το βάρος του προβολέα, να μην περιορίζουν το χώρο του και να μην υπερθερμαίνονται. Πολλές φορές τοποθετούνται στη βάση του στηρίγματος Τα στηρίγματα. Οι στύλοι μπορεί να είναι ψηλοί (18 έως 40m) ή μέτριου ύψους (7 έως 18m). Στον φωτισμό από μεγάλο ύψος, τα στηρίγματα απορροφούν μεγάλο ποσοστό των δαπανών. Στην περίπτωση αυτή, εκτός από το στύλο, απαιτείται η ύπαρξη ενός συστήματος στηρίξεως των προβολέων. Το

21 Ηλεκτροφωτισυος του Δηαοτικού Γηπέδου στην πόλη των Σεοοών σύστημα αυτό είναι κινητό ή σταθερό. Στη δεύτερη ττερίπτωση, πρέπει να προβλεφθεί τρόπος ανόδου προς το σύστημα αυτό, (σχήμα 2.17). Τ Σχήμα 2.17 Είδη στύλων. Ο στύλος μπορεί να αποτελείται; 1. Από κομμάτια γαλβανισμένου χάλυβα. Στην περίπτωση αυτή, συνήθως, το σύστημα στηρίξεως των προβολέων είναι σταθερό. Για την άνοδο, χρησιμοποιούνται εσωτερική σκάλα ή εξωτερικός ανελκυστήρας. Η δεύτερη λύση μειώνει το πάχος του στύλου. 2. Από χαλύβδινο δικτύωμα. Λύση οικονομική αλλά όχι κομψή. Χρησιμοποιείται εσωτερική σκάλα. 3. Από μπετόν. Συνήθως το σύστημα στηρίξεως των προβολέων από κινητό. Για τα στηρίγματα ύψους 7-18ιπ χρησιμοποιείται τεχνολογία παρόμοια με εκείνη του φωτισμού δρόμου. Οι στύλοι είναι από χάλυβα ή μπετόν και για την συντήρηση χρησιμοποιείται αυτοκίνητο με σκάλα ή καλάθι (που ανεβαίνει) ή σκάλα μόνιμη κατά το ύψος του στύλου. Δεν απαιτείται ιδιαίτερο σύστημα στήριξης των προβολέων, γιατί οι δύο (2) ή τέσσερις (4) προβολείς, που χρησιμοποιούνται σε κάθε στύλο, τοποθετούνται σε μια δοκό, κάθετη προς αυτόν. Σημειώνεται ότι πρέπει να είναι αδύνατη η άνοδος του κοινού στον στύλο καθώς και η πρόσβαση του στη βάση του στύλου, γιατί συνήθως εκεί είναι το σύστημα τροφοδοτήσεως των προβολέων) Παράγοντες που επηρεάζουν την επιλογή των υλικών. Οι οικονομικοί παράγοντες συνδέονται άμεσα με τη χρησιμοποίηση μιας τεχνικής, που έχει προσαρμοστεί στις λειτουργικές ανάγκες. Έτσι η απόδοση των λαμπτήρων και των προβολέων είναι σημαντικοί παράγοντες οικονομίας. Όμως μπορεί να απαιτείται η χρησιμοποίηση λαμπτήρων μικρής σχετικής φωτεινής αποδόσεως, που να προσαρμόζονται σε προβολείς.

22 l^λcιcτpo(pωτισ^όc του Δηαοτικού Ι'ηπέόοΐ) στην πόλη των Σεροώ Αυτό φαίνεται καλύτερα αν ορισθεί ο συντελεστής χρησιμοποιήσεως όπου Φχ η χρήσιμη ροή και Φλ η ροή των λαμπτήρων. Η ολική απόδοση της εγκαταστάσεως είναι το γινόμενο η*σ, όπου η η φωτεινή απόδοση των λαμπτήρων. Για τον φωτισμό μιας επιφάνειας με ένταση φωτισμού loolux απαιτούνται 8 προβολείς ανοιχτής δέσμης των 1000W ή 6 προβολείς κλειστής δέσμης των 1000W, (σχήμα 2.18). Σχήμα 2.18 Σύγκριση προβολέων ανοικτής - κλειστής δέσμης. Η εκλογή των προβολέων θα πρέπει να γίνεται όχι μόνο με βάση τον οπτικό σχεδιασμό τους αλλά και την ποιότητα των υλικών, που έχουν χρησιμοποιηθεί για την κατασκευή τους. Πριν, όμως, από την εκλογή των υλικών πρέπει να γίνει μια σωστή μελέτη για να αποφασισθεί το ύψος, οι θέσεις και το άνοιγμα της δέσμης των προβολέων, ώστε το κόστος να είναι ελάχιστο, με τις καθορισμένες απαιτήσεις ποιότητας.

23 H/,r.K'Tpo(j)(i)TiomK του ΛιηιοτίΚ'ού I ηπέοου στην τι 3.ΚΡΙΤΗΡΙΑ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΥΠΟΛΟΓΙΣΜΟΥ ΤΗΣ ΕΓΚΑ ΤΑΣΤΑΣΗΣ ΗΛΕΚΤΡΟΦΩΤΙΣΜΟΥ 3.1 ΤΑ ΚΡΙΤΗΡΙΑ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΥΠΟΛΟΓΙΣΜΟΥ ΤΗΣ ΕΓΚΑΤΑΣΤΑΣΕΩΣ [2] Η ποιότητα του φωτισμού. Σήμερα ο καλός φωτισμός μιας αθλητικής εγκαταστάσεως με την απ' ευθείας μετάδοση των αγώνων από την τηλεόραση έχει γίνει πλέον αναγκαιότητα. Παράλληλα, ο καλός φωτισμός εξασφαλίζει την μεγαλύτερη άνεση τόσο του θεατή όσο και του παίκτη του οποίου αυξάνει και την απόδοση. Ο τεχνητός φωτισμός των υπαίθριων εγκαταστάσεων είναι πιο δύσκολος από εκείνο των εσωτερικών. Η απουσία τοιχωμάτων, που διαχέουν το φως, δυσκολεύει το έργο του τεχνικού φωτισμού, που πρέπει να φωτιστεί αρκετά χωρίς να δημιουργεί θαμβώση. Ποσοτικά, ο καλός φωτισμός καθορίζεται από την οριζόντια και την κατακόρυφη ένταση φωτισμού. Ποιοτικά, ο φωτισμός είναι καλύτερος, εάν προκαλεί μικρότερη θάμβωση. Η ομοιομορφία των εντάσεων φωτισμού είναι καλύτερη, όταν οι σκιές δεν είναι βαθιές, το φως έχει την κατάλληλη κατεύθυνση και έχει καλή χρωματική απόδοση. Η πείρα έχει αποδείξει ότι όταν αυξάνεται η ένταση φωτισμού και προκειμένου να αυξηθεί αντίστοιχα η οπτική άνεση, τότε η ποιότητα φωτισμού πρέπει να βελτιωθεί. Οι διεθνείς ή εθνικοί κανονισμοί, ανάλογα με το άθλημα, καθορίζουν την μέση ένταση φωτισμού. Συνήθως, καθορίζεται η οριζόντια ένταση φωτισμού στο έδαφος ή σε ορισμένο ύψος (π.χ. Ιιπ) από αυτό. Με τον επαρκή φωτισμό εξασφαλίζεται η γρήγορη και σωστή όραση, τόσο από τους αθλητές, όσο και από τους θεατές. Στις περισσότερες περιπτώσεις βασικό ρόλο παίζει η κατακόρυφη ένταση φωτισμού γιατί έτσι εξασφαλίζεται η ορατότητα της μπάλας σε σχετικά μεγάλο ύψος, καθώς και η σωστή τηλεοπτική αναμετάδοση. Όμως, πολλές φορές, η ικανοποιητική οριζόντια ένταση Εη αρκεί, εφ' όσον η κατακόρυφη ένταση Εν είναι συνάρτηση της οριζόντιας εντάσεως και της γωνίας προσπτώσεως του φωτός. Σε ελάχιστες μόνο περιπτώσεις απαιτείται ενίσχυση της Εν. Η απαιτούμενη ένταση φωτισμού εξαρτάται από τους εξής παράγοντες: 1. Την απόσταση του αθλητή από το αντικείμενο που πρέπει να βλέπει. 2. Το μέγεθος του αντικειμένου που πρέπει να βλέπουν αθλητής και θεατές. 3. Την ταχύτητα του αθλήματος. 4. Τις απαιτήσεις αναγνωρίσεως χρωμάτων. 5. Την απόσταση του πιο μακρινού θεατή από το κέντρο του γηπέδου ή σταδίου.

24 Ηλεκτοοφωτισαός του Δηαοτικού Γηπέδου στην πόλη των Σεοοών Το πιο δύσκολο πρόβλημα είναι η θάμβωση των αθλητών και των θεατών. Στους υπολογισμούς θεωρούμε τη φυσιολογική θάμβωση ως ένα από τους πλέον σημαντικούς συντελεστές, ορίζεται έτσι ως συντελεστής θαμβώσεως Οφ ο λόγσς: όπου 1_Αείναι η λαμπρότητα προσαρμογής του ματιού του παρατηρητή και L η λαμπρότητα πέπλου. Σύμφωνα με το θεώρημα των Stiles και Holladay όπου κ συντελεστής που εξαρτάται από την ηλικία του παρατηρητή (Fisher), Εν η κατακόρυφη ένταση φωτισμσύ στο επίπεδο του ματιού του και θ η γωνία μεταξύ των κατευθύνσεων ματιού - πηγής και ματιού - αντικειμένου, που παρατηρείται. Η λαμπρότητα προσαρμογής La είναι ανάλογη της λαμπρότητας του εδάφους L^. Εάν θεωρηθεί ότι η επιφάνεια του εδάφους διαχέει ομοιόμορφα το φως, τότε: όπου Κ είναι ο συντελεστής που εξαρτάται από τη φύση του αθλήματος, Εη η οριζόντια ένταση φωτισμού και ρ ο συντελεστής ανακλάσεως του εδάφους. Από τους παραπάνω τύπους προκύπτει ότι: Εάν υπάρχουν πολλές πηγές, ο ολικός συντελεστής θαμβώσεως είναι το άθροισμα των συντελεστών θαμβώσεως, που προκαλεί κάθε πηγή χωριστά. Παρατηρείται ότι οι διαστάσεις των πηγών, εάν δεν μεταβάλλουν σημαντικά τη γωνία θ, τότε δεν επηρεάζουν τη θάμβωση. Πρακτικά, όπως φαίνεται στσ σχήμα 3.1 δύο (2) συγκροτήματα προβολέων, διαστάσεων lomxiom το καθένα, καλύπτουν περίπου το 3% του οπτικού πεδίου του αθλητή. Για τον ίδιο λόγο, αύξηση της λαμπρότητας, με σταθερή τη φωτεινή ένταση, λίγο επηρεάζει τη θάμβωση.

25 Σχήμα 3.1 Σχηματική διάταξη προβολέων. Αντίθετα, η θάμβωση επηρεάζεται σημαντικά από την θέση των πηγών που τις περισσότερες φορές δεν μπορούν να είναι τοποθετημένες πίσω από τους αθλητές, για δύο βασικούς λόγους: 1. Επειδή οι αθλητές κινούνται. 2. Επειδή υπάρχει η ανάγκη ικανοποιητικής Ey. Δύο μέθοδοι συνήθως χρησιμοποιούνται προκειμένου να μειωθεί η θάμβωση ενός παρατηρητή, ο οποίος είναι στο A και βλέπει το σημείο Β, χωρίς να μειωθεί σημαντικά η Ey. Αύζηση του ύιμουο τηο πηνής πι, (σγήυα 3.2): Σχήμα 3.2 Αύξηση του ύψους της πηγής. Ey / Εη = d / Η = cotg0

26 Ηλχκτροφωτισαός του Δηιιοτικού Γηπέδου στην πόλη των Σερρών Όπως φαίνεται από τον τύπο, η αύξηση του ύψους προκαλεί αύξηση της γωνίας θ και μείωση του λόγου Ev/Eh Επομένως, το ύψος επιδρά σημαντικά στο συντελεστή θαμβώσεως. Όμως, με την αύξηση του ύψους μειώνεται η κατακόρυφη ένταση φωτισμού, που για λόγους οικονομίας και αισθητικής πρέπει να κυμαίνεται εντός συγκεκριμένου ορίου. Στην πράξη, π.χ. θεωρείται ότι η διεύθυνση της μέγιστης φωτεινής εντάσεως κάθε πηγής δεν πρέπει να σχηματίζει με την κατακόρυφο γωνία μεγαλύτερη από 65^ Αντικατάσταση τπο πηνήρ πι, από δύο πηνέο π? και π^, (σγήμα 3.3): Σχήμα 3.3 Αντικατάσταση της ττηγής από δύο άλλες πηγές. Εάν οι δύο πηγές τοποθετηθούν συμμετρικά ως προς το Β, τότε; όπου α είναι η απόσταση μεταξύ των δύο πηγών. Η θάμβωση μειώνεται όταν αυξάνεται η γωνία θ και η απόσταση χωρίς να μειωθεί η Εν. Στην περίπτωση αυτή ο λόγος Ev/Eh παραμένει σταθερός. Είναι προφανές ότι η μείωση της θαμβώσεως με την μέθοδο αυτή είναι κατορθωτή μόνο για καθορισμένες κατευθύνσεις παρατηρήσεως, που δεν διαφέρουν πολύ από την A ^ Β. Η θάμβωση επηρεάζεται σημαντικά και από το άνοιγμα της δέσμης, που ελέγχεται όχι μόνο από τα φωτιστικά σώματα αλλά πολλές φορές και από τη δομή του χώρου όπως στο σχήμα 3.4 που οι θεατές είναι κάτω από την π, προστατεύονται από την ακτινοβολία της πηγής αυτής. Μια δέσμη πολύ ανοικτή προς τα άνω μπορεί να ενοχλεί τους θεατές. Για την αποφυγή της θαμβώσεως πρέπει να ρυθμίζεται κατάλληλα η κατανομή της φωτεινής εντάσεως της πηγής. Ενώ για την αποφυγή της θαμβώσεως των θεατών η πηγή (δηλαδή το φωτιστικό σώμα) πρέπει να έχει κατανομή όπως αυτή του σχήματος 3.5, δηλαδή με απότομη μείωση της φωτεινής ροής, στις γωνίες

27 I Ιλεκτοοφωτισιιόα του Δηυοτικού Ι ηπέόου στην πόλη των Σεοοών Σχήμα 3.4 Πως επηρεάζεται η θάμβωση από τη δομή του χώρου. που είναι μεγαλύτερες των 45. Σημειώνεται ότι η στέγη πάνω από τις κερκίδες. Δεν πρέπει να σκιάζει το χώρο αγώνων. Σχήμα 3.5 Σωστή κατανομή για την αποφυγή της θάμβωσης. Τέλος, το φαινόμενο της θαμβώσεως γίνεται λιγότερο αισθητό, εάν αυξηθεί η αντίθεση λαμπρότητας. Εάν U η λαμπρότητα πέπλου, η ολική λαμπρότητα είναι Li+Lw και η αντίθεση λαμπρότητας είναι; C = (Li - L 'i) / (Li + U ) όπου L'i η λαμπρότητα του αντικειμένου που παρατηρείται και Li η λαμπρότητα του περιβάλλοντος. Η επίδραση του όρου L μειώνεται, εάν αυξηθεί η διαφορά Li - L'l. Για το λόγο αυτό χρησιμοποιούνται υλικά στα αθλήματα, που δημιουργούν αντιθέσεις (π.χ. δίχρωμες μπάλες). Η ομοιομορφία της εντάσεως φωτισμού πρέπει να υπάρχει 0;ε όλο το χώρο αγώνων. Σκοπός της οριζόντιας ομοιομορφίας είναι να δώσει, σε συνδυασμό με μια ομοιομορφία της επιφάνειας του χώρου, ομοιόμορφη κατά το δυνατό λαμπρότητα. Η κατακόρυφη ομοιομορφία εξασφαλίζει τον ομοιόμορφο φωτισμό ενός αθλητή. Εάν δεν υπάρχει, θα βλέπουμε τον αθλητή ως σκοτεινή σιλουέτα σε φωτεινό βάθος. Στο σχήμα 3.6 φαίνονται οι 4 κατακόρυφες εντάσεις φωτισμού ενός αθλητή, που αντιστοιχούν στις εντάσεις φωτισμού των κατακόρυφων επιφανειών ενός κύβου Ε^, Ενβ, Ενγ και Ενβ. Σημειώνεται, επίσης, η οριζόντια ένταση φωτισμού Εη.

28 I Ι/.ί'Λ'τροφιοππίΐο^ Γοι> Λιηu.iι Σχήμα 3.6 Οι κατακόρυφες εντάσεις φωτισμού ενός αθλητή. Απόλυτα ικανοποιητική ομοιομορφία είναι δυνατή μόνο με φωτεινό θόλο. Γενικά, είναι παραδεκτός συντελεστής ομοιομορφίας. Στο σχήμα 3.7 σημειώνονται οι τιμές των 5 εντάσεων φωτισμού σε κάθε ένα από 35 χαρακτηριστικά σημεία ενός γηπέδου ποδοσφαίρου, που φωτίζεται με 4 στύλους. Η θεωρητική μελέτη του γηπέδου έχει τις εξής απαιτήσεις: 1. Οριζόντια ομοιομορφία 2. Κατακόρυφη ομοιομορφία σε κάθε γραμμή κάθετη προς τον παρατηρητή. V. 0. '4". 0,.S0,s U SS0 ψ.ψ. 4* ' ! 4' ' 4* 'ψ. 0. Μ '' Δ 4 <i Σχήμα 3.7 Οι εντάσεις φωτισμού σε σημεία του γηπέδου ποδοσφαίρου. Λ Η κατεύθυνση από την οποία φωτίζεται ένας αθλητής ή ένα αντικείμενο στο χώρο αγώνων, επηρεάζει όχι μόνο τη θάμβωση, αλλά και το φωτισμό στα κατακόρυφα επίπεδα. Για την μείωση της πρώτης απαιτείται μείωση της γωνίας προσπτώσεως, που όμως προκαλεί μείωση του δευτέρου.

29 Ηλεκτροφωτισαός του Δηαοτικού Γηπέδου στην πόλη των Σερρών Άλλοι παράγοντες εκτός από τους παραπάνω, που καθορίζουν την επιλογή της κατευθύνσεως του φωτός είναι: 1. Η εξασφάλιση της προβολής των προσώπων των αθλητών με σαφήνεια, ώστε να είναι εύκολα να αναγνωρισθσύν. Η απαίτηση αυτή επιβάλει την αποφυγή φωτός διάχυτου, ώστε να δημιουργούνται οι απαραίτητες σκιάσεις στα κατακόρυφα επίπεδα. 2. Η μείωση των σκιών στην επιφάνεια του εδάφους. Για τον λόγο αυτό αποφεύγεται η κατασκευή εγκαταστάσεων με λιγότερες από 4 κατευθύνσεις φωτισμού, εκτός από τις περιπτώσεις αθλημάτων μιας φοράς. Η χρωματική απόδοση των πηγών δεν είναι πρωταρχικής σημασίας. Απαιτείται μόνο για την αναγνώριση των χρωμάτων του σήματος της ομάδος ενός αθλητή. Έστω και ο λόγος αυτός θα ήταν αρκετός για την μη χρησιμοποίηση μονοχρωματικών πηγών. Εάν προβλέπεται αναμετάδοση από έγχρωμη τηλεόραση, τότε σι απαιτήσεις χρωματικής απόδσσης είναι μεγάλες. Μεταξύ των πηγών μεγάλης χρωματικής αποδόσεως πρέπει να χρησιμσποιηθσύν εκείνες που συνδυάζονται με το φως της ημέρας για να μπορούν να χρησιμοποιηθούν και μόλις αρχίζει να σκοτεινιάζει (π.χ. λαμπτήρες με αλογονίδια μετάλλου). Τέλος, εάν Εη είναι η μέση σριζόντια ένταση φωτισμού στο χώρο των αγώνων, τότε η μέση ένταση φωτισμού στο χώρο των θεατών πρέπει να είναι περίπου ίση πρσς 0.25Εη, ενώ η μέση ένταση φωτισμού των βοηθητικών χώρων για τους αθλητές πρέπει να είναι μεταξύ του 0.5Εη και του Εη, ώστε να μη δημισυργούνται στους αθλητές προβλήματα προσαρμογής του ματιού. Χρήσιμη είναι η ύπαρξη φωτισμού ασφαλείας για το χώρο των θεατών Οικονομικά κριτήρια. Από οικονομικής πλευράς, έχει γίνει αποδεκτό ότι ο χώρος των αγώνων δεν φωτίζεται στο απαιτούμενο από τους αθλητές επίπεδο, όταν πρόκειται περί αγώνων αναψυχής ή προπονήσεων, χωρίς θεατές. Κατ' επέκταση, η εγκατάσταση σε χώρους που προορίζονται αποκλειστικά για τέτοιους αγώνες, μπορεί να έχει υπολογισθεί για λιγότερη ένταση φωτισμού και επομένως, να είναι φθηνότερη. Γενικά, οι εγκαταστάσεις, από άποψη απαιτήσεων, διαιρούνται σε; 1. Προπονήσεων: (ί) με θεατές και (ϋ) χωρίς θεατές 2. Αγώνων: (ί) διεθνών και (ίί) α' κατηγορίας κ.λ.π. Οι δαπάνες εγκαταστάσεως περιλαμβάνουν: 1. Την προμήθεια των υλικών όπως προβολείς, λαμπτήρες και βοηθητικές συσκευές, στύλους, υποσταθμούς τροφοδοσίας και ελέγχου κ.λ.π. 2. Την τοποθέτηση και θεμελίωση των στύλων, τοποθέτηση των συσκευών ρυθμίσεων κ.λ.π.

30 Ηλεκτοοωωτισαός του Δηαοτικού Γηπέδου στην πόλη των Σερρών Οι δαπάνες εγκαταστάσεως επηρεάζονται σημαντικά από το μέγεθος της επιφάνειας που φωτίζεται και από την ένταση φωτισμού που απαιτείται. Οι δαπάνες εκμεταλλεύσεως και συντηρήσεως περιλαμβάνουν; 1. Τις δαπάνες ηλεκτρικής ενέργειας που εξαρτώνται από τη φωτεινή απόδοση των πηγών και από την τιμή της kwh ηλεκτρικής ενέργειας. Στην περίπτωση μεγάλης ισχύος, συμφέρει η τροφοδότηση από δίκτυο μέσης τάσεως. 2. Τις δαπάνες συντηρήσεως στις οποίες περιλαμβάνονται η αντικατάσταση των λαμπτήρων, ο καθαρισμός των συσκευών (μία ή δύο φορές το χρόνο), οι ρυθμίσεις των κατευθύνσεων, ο εστιασμός κ.λ.π. Η συντήρηση μπορεί να ανατεθεί σε επιχείρηση. 3. Τις δαπάνες παρακολουθήσεως της λειτουργίας της εγκαταστάσεως κατά τη διάρκεια σημαντικών αγώνων από έναν ή δύο ηλεκτρολόγους, που μπορούν να επέμβουν, εάν χρειασθεί. Μία ανάλυση των δαπανών αποδεικνύει ότι οι παράγοντες που τις επηρεάζουν περισσότερο είναι η φωτεινή απόδοση των λαμπτήρων και ο αριθμός και το ύψος των στύλων Αισθητικά κριτήρια. Η επιθυμία κατασκευής μιας εγκαταστάσεως, κατά το δυνατό τέλειας από τεχνικής απόψεως, δεν πρέπει να μειώνει το ενδιαφέρον του κατασκευαστή για την επίδραση που θα ασκεί η εγκατάσταση στην αισθητική του χώρου, τόσο κατά την ημέρα όσο και κατά την νύχτα. Ο αθλητικός χώρος μπορεί να βρίσκεται μέσα σε μια πόλη (ή στα προάστια της) ή σε μια τοποθεσία εντελώς μακριά από την πόλη. Δεν υπάρχουν γενικοί κανόνες που να καθορίζουν απόλυτα τρόπο ικανοποιήσεως των κριτηρίων της αισθητικής. Ορισμένοι μόνον κανόνες βοηθούν στην αποφυγή σημαντικών λαθών. Για αθλητικούς χώρους μέσα σε πόλη αποφεύγεται ο μεγάλος αριθμός στηριγμάτων. Τα στηρίγματα πρέπει να έχουν καλές αναλογίες στις διαστάσεις τους. Αποφεύγεται η χρησιμοποίηση των δικτυωτών στύλων. Ιδιαίτερα προσοχή απαιτείται για το χρωματισμό (το άσπρο χρώμα, γενικά, προσαρμόζεται στο περιβάλλον). Ο φωτισμός από την σκεπή των κερκίδων έχει το πλεονέκτημα της προσαρμογής στο περιβάλλον, αλλά παρουσιάζει, στις περισσότερες περιπτώσεις, το μειονέκτημα του πολύ μικρού ύψους. Για ανοιχτούς χώρους (μακριά από την πόλη) προτιμούνται στηρίγματα μικρού ύψους. Τα στηρίγματα αυτά τοποθετούνται ασύμμετρα, όταν ο χώρος των αγώνων δεν έχει περίγραμμα απλής γεωμετρικής μορφής. Για οποιονδήποτε χώρο αποφεύγεται η ασύμμετρη ανάμειξη των κατευθύνσεων των προβολέων που βρίσκονται στο ίδιο στήριγμα. Κατασκευάζονται συγκροτήματα απλά και ομοιογενή με προτίμηση στην

31 Ηλεκτοοφωτισυός του Δηιιοτικού Γηπέδου στην πόλη των Σεοοών διάταξη κατά ύψος αντί εκείνης κατά μήκος, που γίνεται ακόμη πιο επίπεδη, υπό την επίδραση της προοπτικής. 3.2 ΙΔΙΑΙΤΕΡΕΣ ΑΠΑΙΤΗΣΕΙΣ ΓΙΑ ΓΗΠΕΔΑ ΠΟΔΟΣΦΑΙΡΟΥ Γ2Ί Οι αγώνες ποδοσφαίρου γίνονται σε γήπεδα, (σχήμα 3.8) με καλή ορατότητα μέχρι ύψους 12 έως 15πι από την επιφάνεια του εδάφους. Σχήμα 3.8 Διαστάσεις γηπέδου ποδοσφαίρου. Το γήπεδο πρέπει να φωτίζεται συμμετρικά. Συνήθως, χρησιμοποιούνται συγκροτήματα προβολέων, τοποθετημένα σε στύλσυς μεγάλου ύψους. Για τον επαρκή κατακόρυφο φωτισμό των ορίων του γηπέδου (π.χ. των γωνιών), οι στύλοι τοποθετούνται σε αρκετή απόσταση από αυτά. Για την προπόνηση, απαιτείται ένταση φωτισμού τουλάχιστον SOLux (θεωρείται ικανοποιητική εάν είναι loolux) και συντελεστής σμοιομσρφίας Επειδή η έκταση τσυ γηπέδου είναι μεγάλη, χρησιμοποιούνται προβολείς περιορισμένης δέσμης και λαμπτήρες εκκενώσεως μεγάλης ισχύος (αλογονιδίων 2000W ή νατρίου υψηλής πιέσεως 1000W). Στο σχήμα 3.9 φαίνονται τρεις τυπικές διατάξεις στύλων, για γήπεδα προπονήσεων. Η διάταξη (α) είναι πιο οικονομική αλλά ενοχλεί τον τερματοφύλακα. Η διάταξη (β) δεν μπορεί να χρησιμοποιηθεί όταν υπάρχουν κερκίδες. Για τους αγώνες, η ένταση φωτισμού, που απαιτείται είναι συνάρτηση τόσο της μεγαλύτερης αποστάσεως, στην οποία μπορεί να βρεθεί ένας θεατής, από το κέντρο του γηπέδου, όσο και της χωρητικότητας του. Στον πίνακα I καθορίζονται σε Lux οι τιμές μέσης οριζόντιας εντάσεως φωτισμού μετά από 100 ώρες λειτουργίας της εγκαταστάσεως και στον πίνακα II οι απαιτήσεις της UEFA.

32 I l/.i,ktiio(p(i)tinu0c του Δτιαοτικού Γητιέδου στην πόλη των Σεοοών M f i S Σχήμα 3.9 Τυπική διάταξη στύλων. Κατά τον Perdriel, από πλευράς φυσιολογίας, στον τεχνητό φωτισμό γηπέδων δεν πρέπει να υπερβαίνουμε την μέση ένταση φωτισμού των 800 έως 1000LUX. Απόσταση Χω ρητικότητα έως πάνω από έως 75m m ττάνω από 100m! και άνω j Χωρητικότητα Μεγίστη Ελάχιστη μέση Επιθυμητή μέση απόσταση (m) ένταση (Lux) ένταση (Lux) έως έως [ άνω των και άνω Ο συντελεστής οριζόντιας ομοιομορφίας πρέπει να είναι 0,5 στα μικρά γήπεδα και 1:1,5 στα μεγάλα. Ο συντελεστής κατακόρυφης ομοιομορφίας πρέπει να είναι 0,7. Η μείωση της θαμβώσεως και οι ομοιομορφίες εντάσεως φωτισμού μπορούν να ικανοποιηθούν μόνο με μία συστηματική μελέτη, που θα χρησιμοποιεί προχωρημένες μεθόδους.

33 Ηλεκτροίοωτισαός του Δτιαοτικού Ι ηπέδου στην πόλη των Σεοοών Ο φωτισμός γίνεται με τη βοήθεια προβολέων μεγάλης ισχύος. Εάν υπάρχουν μεγάλες απαιτήσεις χρωματικής αποδόσεως, χρησιμοποιούνται λαμπτήρες με αλογονίδια μετάλλων, ισχύος 2000 έως 5000W. Για λόγους ασφαλείας, επιβάλλεται η χρησιμοποίηση, παράλληλα με τους λαμπτήρες εκκενώσεως, λαμπτήρων με αλογόνο, που θα δίνουν περίπου το 5% της συνολικής ροής. Οι λαμπτήρες αυτοί ανάβουν αμέσως μετά από μία στιγμιαία πτώση τάσης. Η χρησιμοποίηση ειδικών εκκινητών πολύ υψηλής τάσεως, που επιτρέπουν το άμεσο άναμμα των λαμπτήρων εκκενώσεως, μετά παροδική πτώση τάσης, είναι μέχρι σήμερα οικονομικά ασύμφορη. Οι προβολείς μπορούν να τοποθετηθούν συγκεντρωμένοι στην κορυφή στύλων ή κατά μήκος γραμμών επάνω από τις κερκίδες. Οι εξής τρεις διατάξεις κρίνονται γενικά ως ικανοποιητικές. Διάταξη στκ 4 νωνίεο του νηπέδου, (σγήυα 3.1 ΟΓ Σχήμα 3.10 Διάταξη στις 4 γωνίες του γηττέδου. Οι στύλοι πρέπει να βρίσκονται στη διαγραμμισμένη ζώνη του σχήματος σε επιθυμητή απόσταση 10m από την γραμμή των τερμάτων. Οι στύλοι μπορούν να είναι μακριά από τις γωνίες του γηπέδου μόνον όταν διάδρομος αθλητισμού περιβάλλει το γήπεδο με χλόη. Οι πιο χαμηλοί προβολείς πρέπει να βρίσκονται σε ύψος τουλάχιστον 30 έως 45m, ώστε η γωνία μεταξύ της κατακόρυφης (προς τα κάτω)_και του οπτικού άξονα του προβολέα να μην είναι μεγαλύτερη των 65. Το ύψος h των προβολέων αυτών (από το γήπεδο) στην διάταξη αυτή (όπως και στην επόμενη) μπορεί να προσδιορισθεί με βάση τον κανόνα όπου d η οριζόντια απόσταση μεταξύ του στύλου και του κέντρου του γηπέδου, (σχήμα 3.11).

34 H)a:k'Tpo(p(i)nai.KK kw AiimuiK'oii I iitu'usod mi)\- πόλη τηι\ ^Xnyo 3.11 Τρόπος υπολογισμού ύψους ιστού προβολέων. Ο πρακτικός αυτός κανόνας βγαίνει από την ανάγκη συμβιβασμού μεταξύ της υπάρξεως της αναγκαίας εντάσεως φωτισμού στα κατακόρυφα επίπεδα και της μείωσης της θαμβώσεως των παικτών. Στο σχήμα 3.12 φαίνονται οι συστάσεις ορισμένων χώρων για τις θέσεις των στύλων. Σχήμα 3.12 Πιθανές θέσεις των στύλων. Πλευρική διάταξη, (σνήυα : Σχήμα 3.13 Πλευρική διάταξη στύλων.

35 Ηλεκτοοφωτισαός του Δηαοτικού Ι Ίιπέδου στην πόλη το)ν Σεηοών Για το φωτισμό χρησιμοποιούνται επίσης 4 στύλοι, αλλά τοποθετημένοι πιο κοντά στο κέντρο, από εκείνους της πρώτης διατάξεως. Προκύπτει, επομένως, οικονομία στο ύψος των στύλων και στην ενέργεια. Παρουσιάζει το μειονέκτημα της θαμβώσεως του τερματοφύλακα, όταν δέχεται επιθέσεις από πλάγιες θέσεις. Στις δύο παραπάνω διατάξεις πρέπει να μελετηθεί ιδιαίτερα το πρόβλημα της μη προβολής στο γήπεδο της σκιάς της σκεπής των κερκίδων, όταν η σκεπή αυτή υπάρχει. Διάταξη των προβολέων πάνω από tic κερκίδεο. (σγήυα 3.14): Σχήμα 3.14 Διάταξη πάνω από τις κερκίδες. Η λύση αυτή είναι δυνατή, όταν η γενική αρχιτεκτονική του χώρου το επιτρέπει: 1. Η οροφή των κερκίδων πρέπει να βρίσκεται σε ύψος τουλάχιστον 20m (από το χώρο των αγώνων). 2. Η οριζόντια απόσταση r των προβολέων από τα άκρα του γηπέδου πρέπει να είναι αρκετή, ώστε να υπάρχει η κατακόρυφη ένταση φωτισμού στα σημεία αυτά. Υπενθυμίζεται ότι Επομένως, ενώ Γ λύση αυτή μειώνει τις σκιές γύρω από τους παίκτες, έχει γενικά το μειονέκτημα του μικρού κατακόρυφου φωτισμού στα άκρα. Κατά τα άλλα, μπορεί να είναι μία λύση κομψή, με εύκολα προσιτές τις θέσεις των προβολέων. Για την μέτρηση της μέσης εντάσεως φωτισμού, πρέπει να μετρηθούν οι εντάσεις φωτισμού σε διάφορα σημεία του γηπέδου. Στο σχήμα 3.15 φαίνεται μία τέτοια επιλογή σημείων.

36 Ηλεκτροφωπσυόο του Δηΐίοτικί)ύ I ηπέόου σπιν πόλη τιον Σεοοών Σχήμα 3.15 Διαδικασία υπολογισμού έντασης φωτισμού. Ενώ στο σχήμα 3.16 φαίνεται η υλοποίηση του φωτισμού ενός γηπέδου με μέση ένταση φωτισμού στο γήπεδο looolux και στους διαδρόμους για αγώνες δρόμου 200Lux. Στο σχήμα φαίνονται και οι σκοπεύσεις των προβολέων. Χρησιμοποιούνται 112 προβολείς για το φωτισμό των γηπέδων και οι 8 προβολείς για το φωτισμό των διαδρόμων. Ύψος 30m. Οι λαμπτήρες, που χρησιμοποιούνται είναι με ιωδίδια μετάλλων 2kW/190000Lm. Σχήμα 3.16 Γήπεδο με μέση ένταση φωτισμού looolux.

37 11>^:κ~τρ()φ(οτίσίίο; icm Ληίίοτίκχιυ I η,ίέόοη ατη\ η 4. ΘΕΩΡΗΤΙΚΟΣ ΥΠΟΛΟΓΙΣΜΟΣ ΤΗΣ ΕΝΤΑΣΗΣ ΦΩΤΙΣΜΟΥ ΣΕ ΕΝΑ ΤΥΧΑΙΟ ΣΗΜΕΙΟ ΤΟΥ ΔΗΜΟΤΙΚΟΥ ΓΗΠΕΔΟΥ ΣΕΡΡΩΝ 4.1 ΓΕΝΙΚΑ Γ6Ί Για τον υπολογισμό της φωτοτεχνικής μελέτης για κάθε γήπεδο θα πρέπει να γνωρίζουμε τα εξής: 1. Τις διαστάσεις του γηπέδου. 2. Τις αποστάσεις μεταξύ των πυλώνων. 3. Τις αποστάσεις μεταξύ των πυλώνων και τελικών γραμμών του γηπέδου. 4. Το ύψος των πυλώνων. Η διαδικασία υπολογισμού είναι η εξής: 1. Υπολογισμός της γωνίας γ του κάθε πυλώνα σε μοίρες. 2. Υπολογισμός της φωτεινής έντασης I της πηγής του φωτός για κάθε πεδίο μέτρησης σε Cd από το αντίστοιχο καρτεσιανό διάγραμμα. 3. Υπολογισμός του φωτισμού Ε του κάθε σημείου σε Lux. 4. Υπολογισμός του ολικού φωτισμού Εολ του κάθε σημείου από όλους τους προβολείς. 4.2 ΥΠΟΛΟΓΙΣΜΟΣ ΤΟΥ ΥΨΟΣ ΤΩΝ ΠΥΛΩΝΩΝ Γ21 Το ύψος των πυλώνων προκύπτει από τη σχέση: 0.42 < h /d < 0.45 όπου d η απόσταση του πυλώνα από το κέντρο του γηπέδου. Άρα το ύψος των πυλώνων, με βάση το σχήμα 4.1 (παράρτημα Α), ανάμεσα στις τιμές των 34.07πι και 36.50m. Οπότε επιλέγουμε το ύψος στα 35m, (σχήμα 4.2).

38 Ηλεκτροφωτισμός του Δηαοτικού Γηπέδου στην πόλη των Σκηρών :35m Σχήμα 4.2 Ύψος ιστού. 4.3 ΥΠΟΛΟΓΙΣΜΟΣ ΤΟΥ ΑΡΙΘΜΟΥ ΠΡΟΒΟΛΕΩΝ Γ21 Ο αριθμός των προβολέων υπολογίζεται κατά την προμελέτη από τον η = (Ε * S) / (γ * Ομ * Φ) όπου Ε η απαιτούμενη μέση ένταση, S η επιφάνεια του γηπέδου, γ ο συντελεστής γηράνσεως της εγκατάστασης, σμ ο συντελεστής χρησιμοποίησης και Φ η ροή του λαμπτήρα. η = (Ε * S) / (γ * σμ * Φ) => > η = (1000 * 7072) / (1 * 0.8 * ) = => η = 36.8 Οπότε θα χρησιμοποιήσουμε 36 προβολείς, (σχήμα 4.3).

39 Ηλεκτροφωτχσαός του Δπαοτικού Γηπέδου στην πύλη των Σεοο('ΰν V 35 3ζ L ^ 15 L6 17 ΙΒ 7 β 10 1/ 12 L 2 3 Η 5 6 Σχήμα 4.3 Αριθμός προβολέων. 4.4 ΥΠΟΛΟΓΙΣΜΟΙ ΤΗΣ ΕΝΤΑΣΗΣ ΦΩΤΙΣΜΟΥ Γ3Ί Οι διαστάσεις του Δημοτικού Γηπέδου Σερρών είναι 104x68m. Χωρίζουμε το γήπεδο σε μικρά τετράγωνα, σχήμα 4.4 (παράρτημα Β) τα οποία τα ονομάζουμε πεδία μέτρησης. Οι διαστάσεις των πεδίων μέτρησης είναι (4x4m). Επομένως δημιουργείται ένα ορθογώνιο (το γήπεδο) με 442 πεδία μέτρησης, αφού 104/4=26, 68/4=17 και 26x17=442. Η απόσταση y από την πλάγια γραμμή του γηπέδου και της βάσης του πυλώνα είναι y=7m, ενώ η απόσταση χ από το τέρμα του γηπέδου και της βάσης του πυλώνα είναι x=18m. Τέλος η απόσταση μεταξύ των πυλώνων όπως φαίνεται στο σχήμα 4.1 είναι Di=82m και D2=140m. Το ύψος των πυλώνων είναι h=35m. Η κλίση του κάθε φωτιστικού σώματος (βάση του κεκλιμένου πυλώνα 25 ) θα υπολογίζεται από τη γωνία γ αφαιρώντας κάθε φορά τις 25. Στην περίπτωση μας, μελετούμε ένα πεδίο μέτρησης προκειμένου να ορίσουμε τη θεωρητική διαδικασία υπολογισμού της Ε. Στη συνέχεια θα υπολογίσουμε την ένταση φωτισμού Ε με τη χρησιμοποίηση του προγράμματος της Ιταλικής εταιρείας Fael LUCE.

40 Ηλεκτοοωωτισαός του Ατιαοτικού Γητιέδου στην πόλη των Σεοοών Υπολονισυός Tnc νωνία ν. Ο υπολογισμός της γωνίας γ, όπως φαίνεται στο σχήμα 4.4 (παράρτημα Β), γίνεται βάση των τριγωνομετρικών τύπων C = V(a^ + β^) και Y = tan'^(c/h) Επομένως η γωνία γι από τον πυλώνα ΜΙ υπολογίζεται ως εξής: α = X + 9.5*άττδ = *4 = 56m β = y + 4.5* άπδ = *4 = 25m C = V(a^ + β^) = V(56^ + 25^) = 61.33m γ = tan i c/h) = tan"'(61.33/35) = 60 Άρα γι = 35 Ομοίως υπολογίζουμε ότι γ2 = 46, Υ3 = 41 και γ4 = Υπολονισμ0 rnc Φωτεινή έντασπ I. Ο υπολογισμός της φωτεινής έντασης I γίνεται από το καρτεσιανό διάγραμμα, σχήμα 4.5, του προβολέα που έχουμε επιλέξει. Σχήμα 4.5 Καρτεσιανό διάγραμμα JET Έτσι μελετώντας το πολικό διάγραμμα, προκύπτουν οι παρακάτω τιμές φωτεινών εντάσεων για τον πυλώνα Μ Ι; h = Cd για τον πυλώνα M2: la = Cd για τον πυλώνα M3: l3 = Cd για τον πυλώνα Μ4: U = Cd

41 Ηλεκτροφωτισιιός του Απαοηκού Γηπέδου στην πόλη των Σερρών 01 οποίες έχουν πολλαπλασιαστεί επί το 240, για το λόγο το ότι ο λαμπτήρας μας έχει φωτεινή ροή Lunnen, ενώ το πολικό διάγραμμα έχει Cd ανά looolumen Υττολονισυόζ του οριζόντιου φωτισυού Enr Ο υπολογισμός του οριζόντιου φωτισμού Εορ γίνεται σύμφωνα με τον παρακάτω τύπο και ισχύει για όλα τα πεδία μέτρησης. = ( I / ) * c o s \ Επομένως ο οριζόντιος φωτισμός Εορΐ του πυλώνα Μ1 υπολογίζεται ως εξής: Εορΐ = ( Ιι / ) * cosv i = = ( / 35^) * cos^35 => Εορΐ = 65Lux Ομοίως υπολογίζουμε ότι Eop2=23Lux, Εορ3= 38Lux και Εορ4= 31Lux. Άρα ο συνολικός οριζόντιος φωτισμός στο σημείο Α, σχήμα 4.4 (παράρτημα Β) είναι; Ε Εορΐ + Εορ2 Εορ3 + Εορ4 => =>E = 157Lux Υπολονισυ0 του κάθετου ωωτισυού E>^a. Ο υπολογισμός των κάθετων εντάσεων φωτισμού Ε^ρθΐ και Εκαβιι (σχήμα 4.6) γίνεται σύμφωνα με τους παρακάτω τύπους: Εκαθί = (I * cos^y * siny * cosa) / Εκαθίι = (I * cos^y * siny * sina) /

42 Ηλεκττροφωτισαός του Δηαοτικού Γηπέδου στην πόλη το)ν Σερρό^ν Επομένως ο κάθετος φωτισμός Εκαθ του πυλώνα Μ1 στο σημείο που μας ενδιαφέρει είναι: Εκαθίι = (Ιι * c o s ^ i * 8ίηγι * cosa) / = = ( * cos^35 * sin35 * cos65) / 35^ = => ΕκαθΙΙ = 19Lux ΕκαθίΜ = (li * cos^yi * βίπγι * βίπα) / = = ( * 008^35 * 8in35 8in65) / 35^: => ΕκαθΙΜ = 41 Lux Ομοίως υπολογίζουμε ότι Εκαβΐ2 = lolux, Ε^αθίο = 14Lux και Ε^α 12LUX και Εκαθΐΐ2= 22Lux, Εκαβιο = 30Lux και Ε,αθΐΐ4= 26Lux Σχήμα 4.6 Υπολογισμός κάθετων εντάσεων Ε αθΐ και Ε^α*

43 H>XK'T0O(P(i)Tiou0c του Δημοτικού ΓηπΓ(> 5.ΕΠΙΛΟΓΗ ΠΡΟΒΟΛΕΩΝ - ΥΠΟΛΟΓΙΣΜΟΣ ΤΩΝ ΦΩΤΟΜΕΤΡΙΚΩΝ ΜΕΓΕΘΩΝ - ISOLUXΔΙΑΓΡΑΜΜΑ 5.1 ΓΕΝΙΚΑ Γ2Ί Φωτοτεχνικά. 0 φωτισμός της παρούσας εργασίας αναφέρεται σε όλη την αγωνιστική επιφάνεια του γηπέδου όπου πραγματοποιούνται αγώνες ποδοσφαίρου. Διακρίνουμε τρεις περιπτώσεις ανάλογα με τον τρόπο χρησιμοποίησης. 1. Προπόνησης με ένταση φωτισμού περίπου στα 200Lux. 2. Επίσημου αγώνα, χωρίς τηλεοπτική κάλυψη, με ένταση φωτισμού μεταξύ Lux. 3. Επίσημου αγώνα με τηλεοπτική κάλυψη, με επίπεδο φωτισμού στα looolux. Ο φωτισμός του γηπέδου επιτυγχάνεται με 144 προβολείς συγκεντρωτικής δέσμης, που θα φέρουν λαμπτήρα αλογονούχων μετάλλων ισχύος 2kW. Οι προβολείς θα αναρτηθούν ανά 36 σε σιδεροιστούς οι οποίοι θα έχουν ύψος 35m Θέση ιστών. Η θέση των σιδεροιστών προκύπτει βάση των προδιαγραφών της FIFA και ορίζεται σύμφωνα με τους κανονισμούς στην περιοχή που βρίσκονται πίσω από τις κερκίδες σε γωνία μεγαλύτερη των 15 μοιρών σε σχέση με το μέσο της ευθείας του άουτ που διέρχεται από το τέρμα και σε γωνία μεγαλύτερη των 5 μοιρών σε σχέση με το μέσο της πλάγιας γραμμής όπως φαίνεται στο σχήμα 5.1. Σχήμα 5.1 Θέση ιστών.
