1 Μετεωρολογικό Ραντάρ και πρόγνωση σφοδρών καταιγίδων και πλημμυρών Μιχαήλ Σιούτας Κέντρο Μετεωρολογικών Εφαρμογών ΕΛΓΑ Αεροδρόμιο Μακεδονία, Θεσσαλονίκη

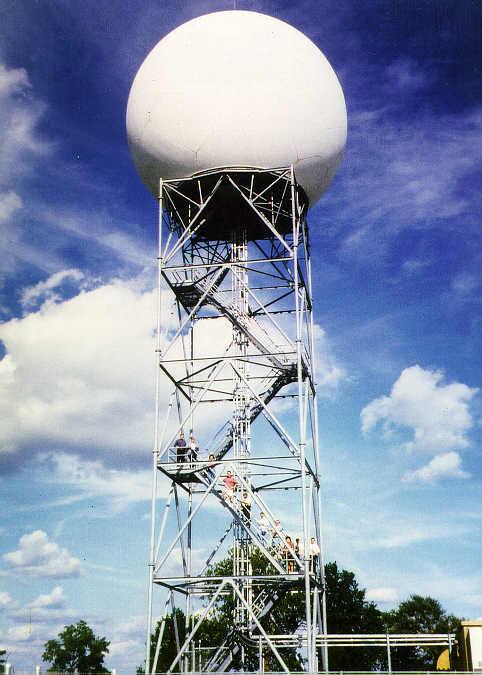

2 Μετεωρολογικό Ραντάρ Το Μετεωρολογικό Ραντάρ ή Ραντάρ καιρού είναι ένα επίγειο όργανο τηλεπισκόπησης της ατμόσφαιρας Ανιχνεύει και εντοπίζει υετό ή σύννεφα σε μεγάλες αποστάσεις, που φθάνουν τα 130 km, καλύπτοντας αρκετά μεγάλη γεωγραφική έκταση, της τάξης των τετρ. χλμ. 2

3 RADAR Radio Detection And Ranging

Αρχή λειτουργίας του Ραντάρ Η αρχή λειτουργίας του Ραντάρ είναι παρόμοια μ αυτή της νυχτερίδας, η οποία εκπέμπει υπέρηχους συχνότητας 120 KHz και

Τα συστήματα Ραντάρ, εκπέμπουν μέσω της κεραίας ηλεκτρομαγνητικά κύματα, ένα μικρό μέρος από τα οποία ανακλόμενα επιστρέφουν ως σήμα στην ίδια κεραία, το

4 Αρχή λειτουργίας του Ραντάρ Η αρχή λειτουργίας του Ραντάρ είναι παρόμοια μ αυτή της νυχτερίδας, η οποία εκπέμπει υπέρηχους συχνότητας 120 KHz και ταυτόχρονα «ακούει» την ηχώ τους, βρίσκοντας με τον τρόπο αυτό το δρόμο της, αποφεύγοντας τα εμπόδια. Τα συστήματα Ραντάρ, εκπέμπουν μέσω της κεραίας ηλεκτρομαγνητικά κύματα, ένα μικρό μέρος από τα οποία ανακλόμενα επιστρέφουν ως σήμα στην ίδια κεραία, το οποίο ενισχυόμενο και ύστερα από κατάλληλη επεξεργασία απεικονίζεται στις οθόνες. Η απλή αυτή λειτουργία, πλαισιώνεται από διάφορες πολύπλοκες διαδικασίες οι οποίες διεκπεραιώνονται από κατάλληλο hardware και software. 4

5 Υποσυστήματα του Ραντάρ (Hardware) Ανακλαστήρας Κεραία Κυματοδηγός Διπλός διακόπτης Πομπός Δέκτης Διαμορφωτής Ρολόι Χρονισμού Εικόνα

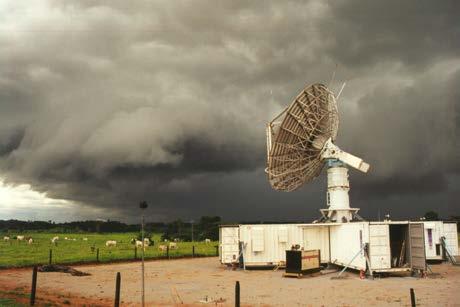

6 Η λειτουργία του Ραντάρ Κεραία επιστρεφόμενη ενέργεια Στόχος Εκπομπή μικρών παλμών ενέργειας Η κεραία περιστρέφεται σαρώνοντας τον ορίζοντα σε όλες τις διευθύνσεις Για να προσδιορισθεί το ύψος των νεφών η κεραία ανυψώνεται αρκετά πάνω από τον ορίζοντα γωνίες κλίσης + 4 μέχρι 6 λεπτά Πλήρης σάρωση ΔΕΔΟΜΕΝΑ ΑΠΕΙΚΟΝΙΣΗ

7 Είδη Μετεωρολογικών Ραντάρ ΡΑΝΤΑΡ συμβατικά ΡΑΝΤΑΡ Doppler ΙΣΧΥΣ ΙΣΧΥΣ ΤΑΧΥΤΗΤΑ ΡΑΝΤΑΡ ΔΙΠΛΗΣ ΠΟΛΩΣΗΣ ΕΙΔΗ ΥΕΤΟΥ ΜΟΡΦΗ ΜΕΓΕΘΟΣ ΔΕΔΟΜΕΝΑ ΡΑΝTAΡ ΠΡΟΓΝΩΣΕΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ

9 Δίκτυα Ραντάρ 9

10 Το Ευρωπαϊκό Δίκτυο Ραντάρ 10

11 Δίκτυα Ραντάρ 11

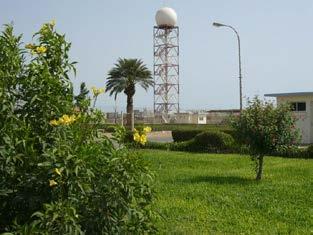

12 Μετεωρολογικά Ραντάρ στην Ελλάδα Εικόνα Δικτύου Μετεωρολογικών Ραντάρ της ΕΜΥ Ραντάρ ΕΛΓΑ-ΕΜΥ, Αεροδρόμιο Μακεδονία, Θεσσαλονίκη 12

Μετεωρολογικά Ραντάρ στην Ελλάδα Εικόνα Ραντάρ, με τo

and Nowcasting) Το Ραντάρ περιοχής Θεσσαλίας λειτουργεί

ΕΛΓΑ, παρέχεται και υποστηρίζεται σε πλήρη επιχειρησιακή

13 Μετεωρολογικά Ραντάρ στην Ελλάδα Εικόνα Ραντάρ, με τo ΤΙΤΑΝ (Thunderstorm Identification, Tracking Analysis and Nowcasting) Το Ραντάρ περιοχής Θεσσαλίας λειτουργεί στα πλαίσια του προγράμματος χαλαζικής προστασίας του ΕΛΓΑ, παρέχεται και υποστηρίζεται σε πλήρη επιχειρησιακή λειτουργία από την εταιρεία 3Δ-ΑΕ Γενικών Αεροπορικών Εφαρμογών. 13

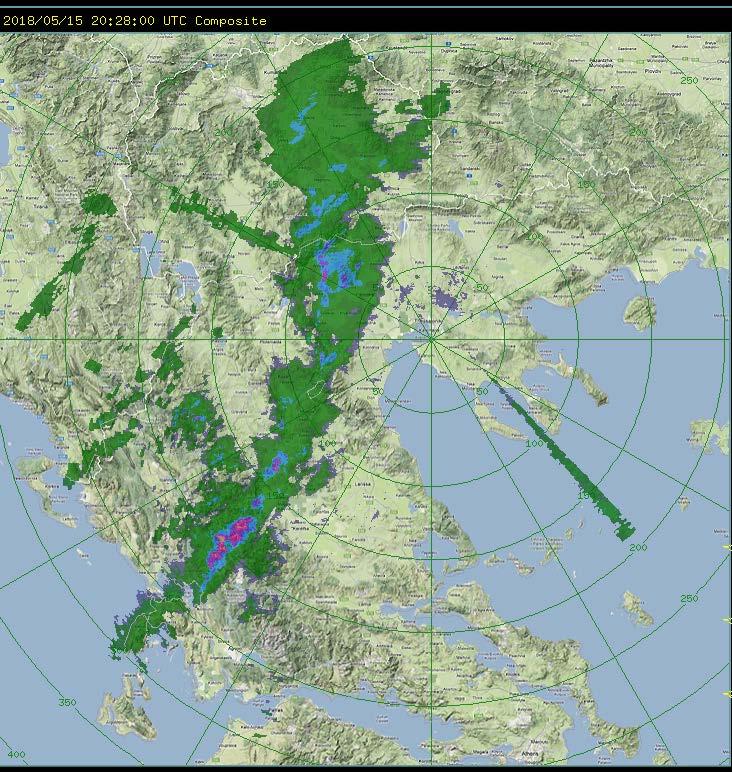

14 Παρατήρηση και πρόγνωση του καιρού Μέτωπο κακοκαιρίας 15 Μαΐου 2018 Μέτρηση έντασης βροχής, ταχύτητα κίνησης 14

15 Παράμετροι Ραντάρ Παράμετροι Ραντάρ των νεφών κυττάρων καταιγίδων Τύπος Ραντάρ 1 Τοποθεσία νέφους, γεωγραφικές συντεταγμένες Συμβατικά 2 Έναρξη, λήξη, χρόνος ζωής --//-- 3 Διεύθυνση κίνησης των νεφών --//-- 4 Ταχύτητα κίνησης --//-- 5 Ανακλαστικότητα --//-- 6 Ύψος κορυφής και βάσης του νέφους --//-- 7 Βροχόπτωση, ραγδαιότητα και συνολική --//-- 8 Άνεμος, ταχύτητα και διεύθυνση Doppler 9 Είδος υετού, εντοπισμός και διαχωρισμός υδρομετεώρων, βροχή, χιόνι, χαλάζι, μεγέθη βροχοσταγόνων, κλπ. 10 Μεγάλος αριθμών παράγωγων παραμέτρων υπολογιστικά ή με χρήση αλγορίθμων, όπως συνολικό κατακόρυφο υγρό νερό (VIL), κατηγορία σφοδρότητας καταιγίδας (FOKR) πιθανότητα και ποσότητα χαλαζιού, κλπ. Πολαριμετρικά --//-- 15

Δεδομένα Ραντάρ των καταιγίδων της ευρύτερης περιοχής Θεσσαλονίκης Δεδομένα Ραντάρ Θεσσαλονίκης, δείγματος 5ετίας (1997-01),

16 Δεδομένα Ραντάρ των καταιγίδων της ευρύτερης περιοχής Θεσσαλονίκης Δεδομένα Ραντάρ Θεσσαλονίκης, δείγματος 5ετίας ( ), από Απρίλιο έως το Σεπτέμβριο. Ποσοστά καταιγίδων: Απρίλιος 6% Μάιος 24% Ιούνιος 28% Ιούλιος 18% Αύγουστος 17% Σεπτέμβριος 7% 16

γεωγραφικούς τομείς της περιοχής Θεσσαλονίκης: α)

17 Χαρακτηριστικά των καταιγίδων της ευρύτερης περιοχής Θεσσαλονίκης Κατανομή των κυττάρων καταιγίδων στους γεωγραφικούς τομείς της περιοχής Θεσσαλονίκης: α) συνολικού καταιγίδων, και β) πρώτης καταιγίδας της ημέρας. 17

18 Χαρακτηριστικά των καταιγίδων της ευρύτερης περιοχής Θεσσαλονίκης 30 Ώρα έναρξης Καταιγίδων Ώρα Λήξης Καταιγίδων Σχ. Συχνότητα (%) Διαστήματα του 24ώρου (UTC) 18

Πρόβλεψη σφοδρών καταιγίδων Χρήση του λογισμικού Ραντάρ ΤΙΤΑΝ: Thunderstorm Κατηγορία Καταιγίδας 1 Identification, Tracking Analysis and Nowcasting Ο Δείκτης FOKR (Foote-Krauss) εκτίμησης της έντασης

19 Πρόβλεψη σφοδρών καταιγίδων Χρήση του λογισμικού Ραντάρ ΤΙΤΑΝ: Thunderstorm Κατηγορία Καταιγίδας 1 Identification, Tracking Analysis and Nowcasting Ο Δείκτης FOKR (Foote-Krauss) εκτίμησης της έντασης των καταιγίδων Ανακλαστικότητα Ραντάρ Ύψος Καταιγίδας > 40 dbz > 3 km MΣΘ Χαρακτηριστικά Ανάπτυξη καταιγιδοφόρων νεφών με δυναμικό για χαλάζι. Η πρώτη ηχώ πάνω από ύψος -8C 2 > 45 dbz > 3 km ΜΣΘ Καταιγίδες με αυξημένη πιθανότητα για χαλάζι dbz ΔΗ45>3 km Χαλαζοκαταιγίδες 4 > 55 dbz ΔΗ45>4 km Σφοδρές καταιγίδες και υπερκαταιγίδες 19

20 Το χρονικό και η δυνατότητα πρόβλεψης των καταιγίδων της 10 ης Μαΐου 2018 με τις πλημμύρες στη Θεσσαλονίκη 74 mm 20

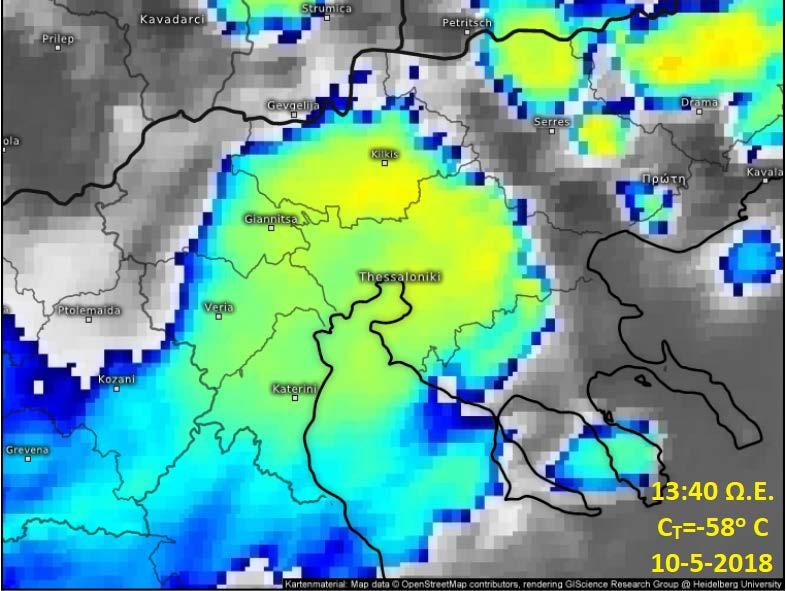

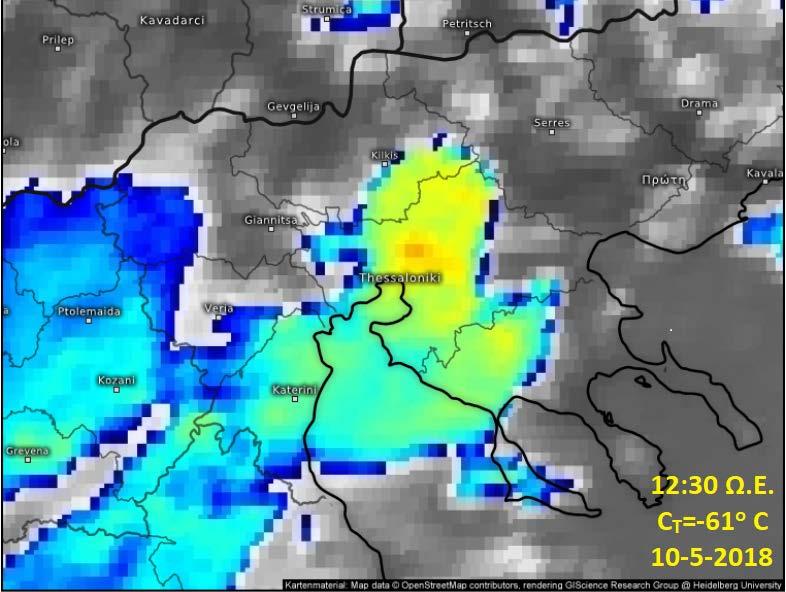

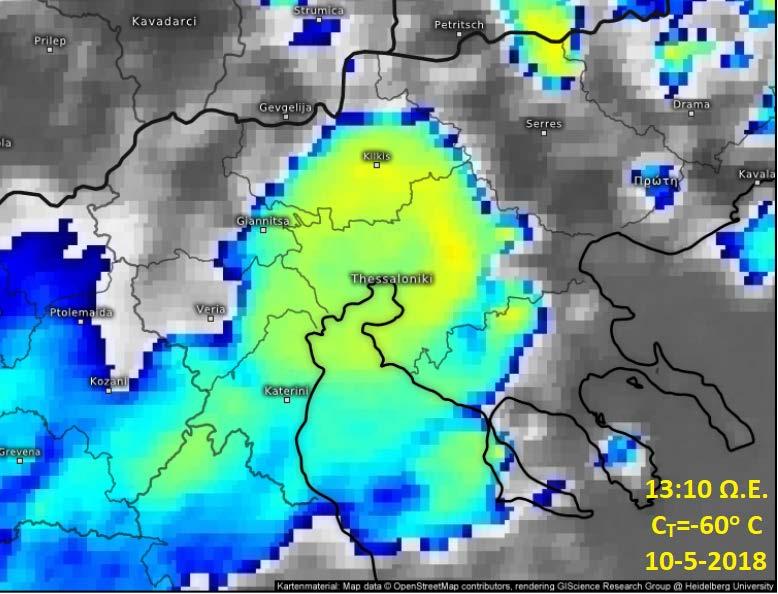

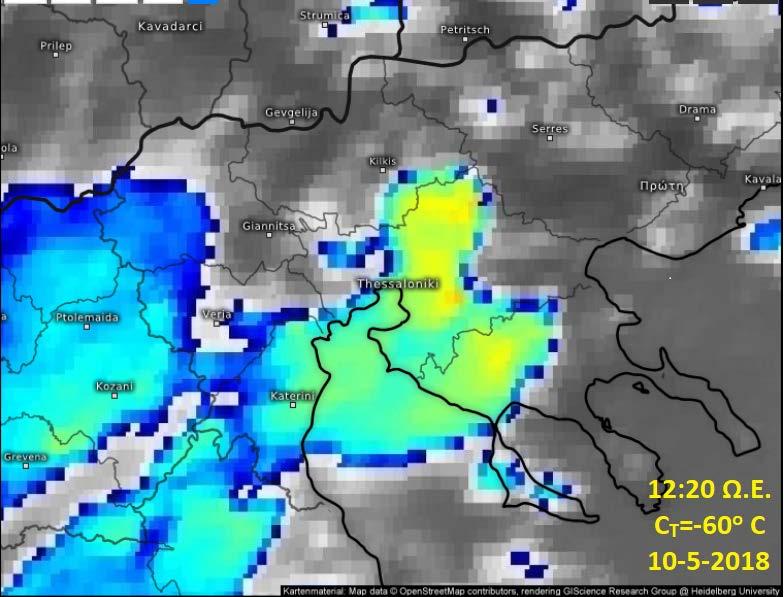

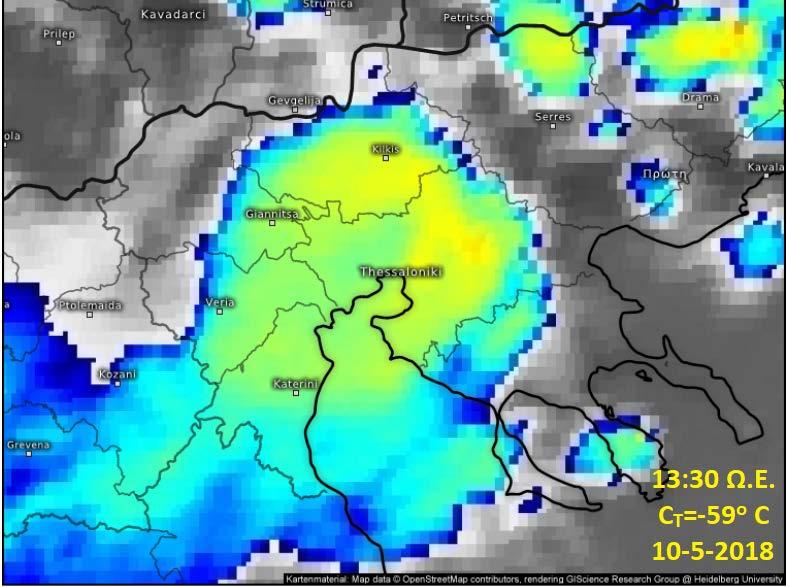

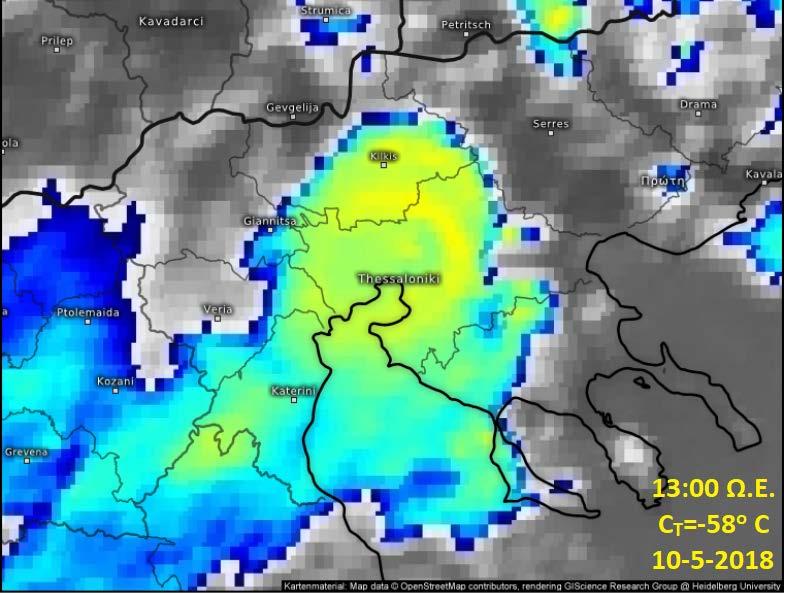

21 Εικόνες του Μετεωρολογικού Δορυφόρου Meteosat των καταιγίδων της 10 ης Μαΐου

22 74 mm 22

23 74 mm 23

24 24

25 25

26 26

27 27

28 28

29 29

30 30

31 31

32 32

33 33

34 34

35 35

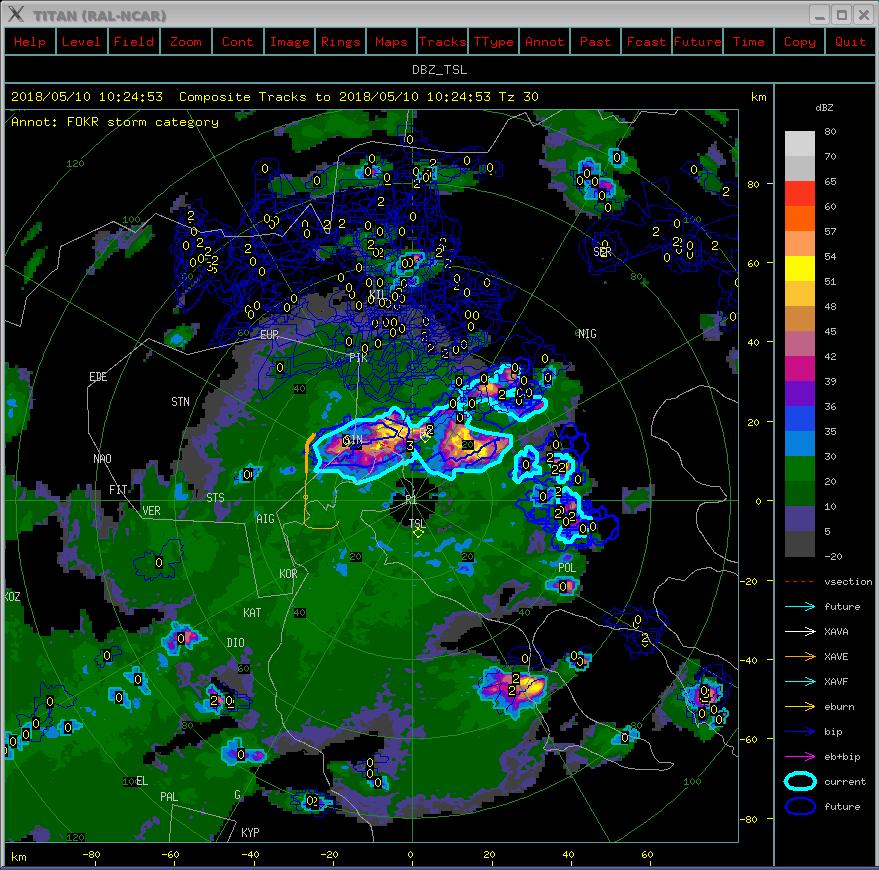

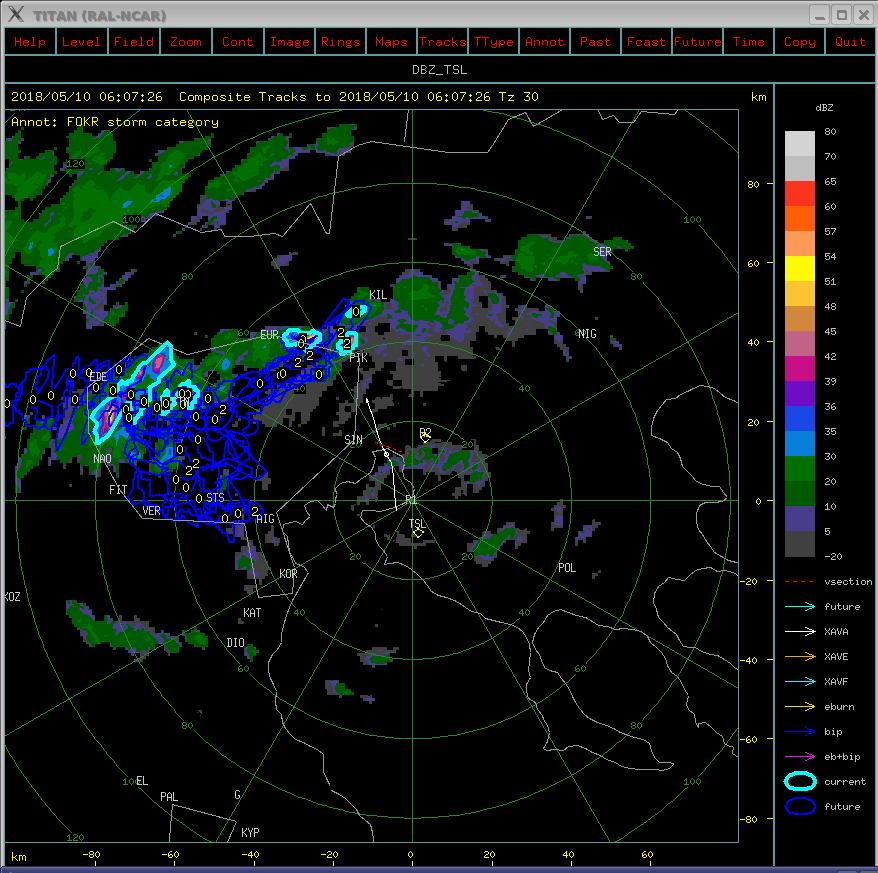

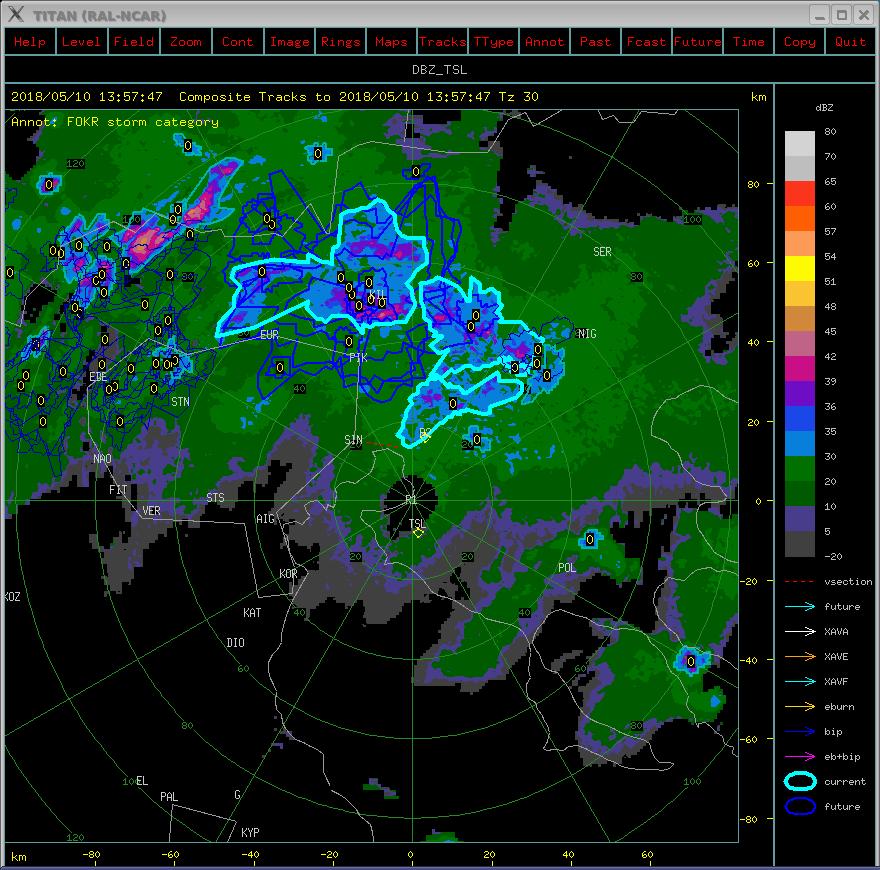

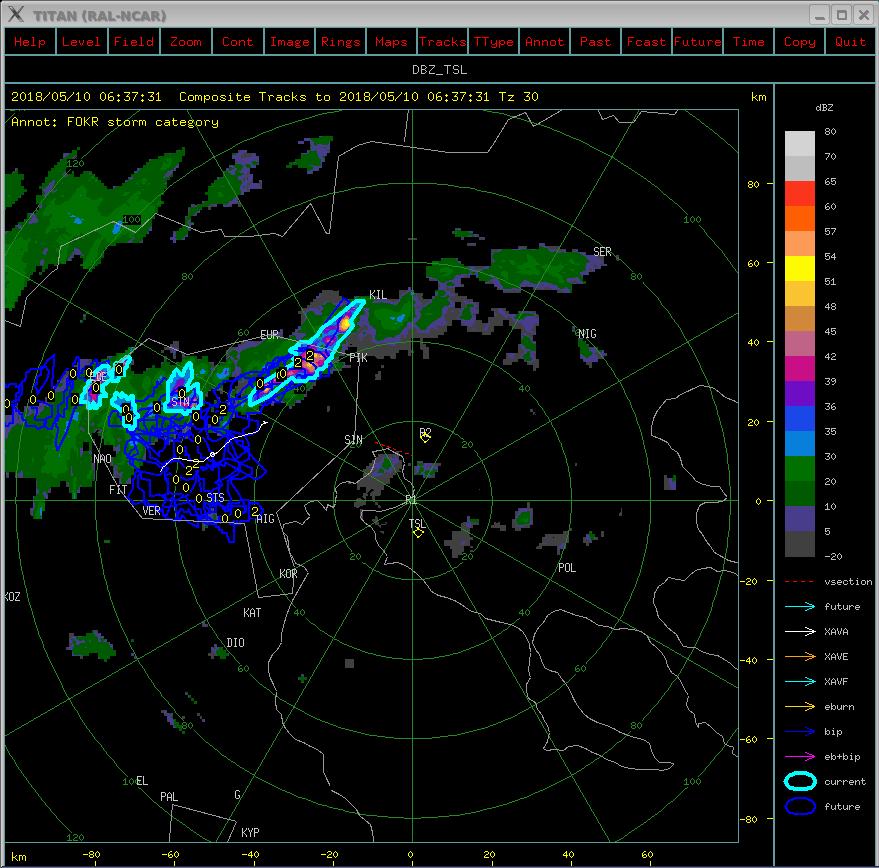

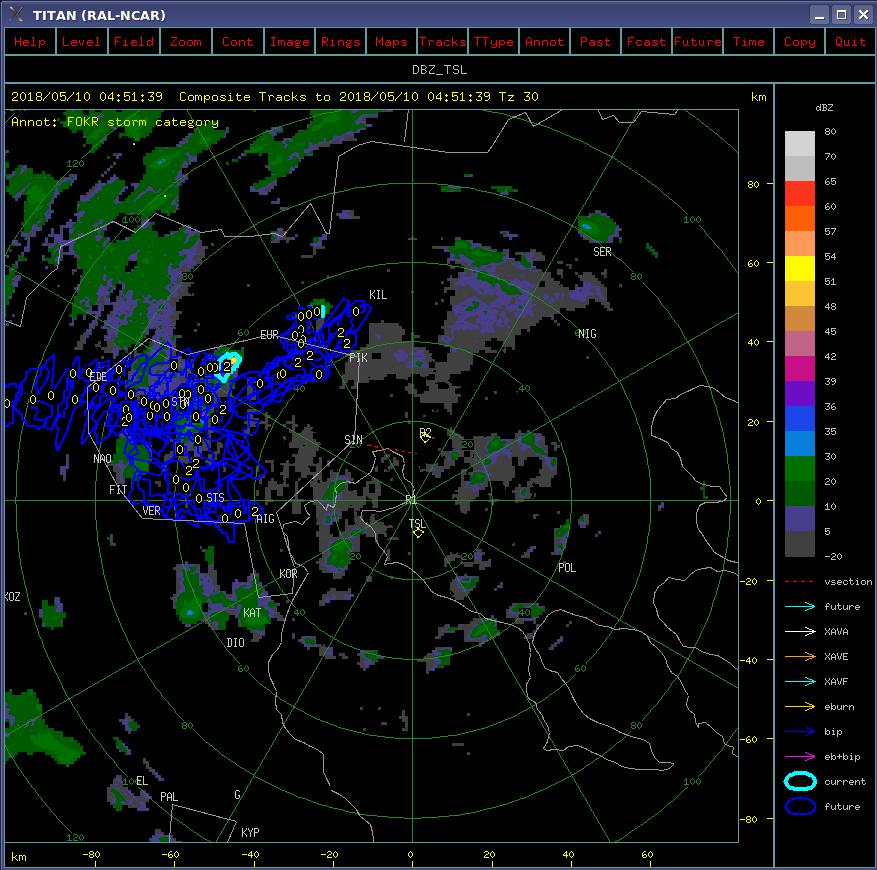

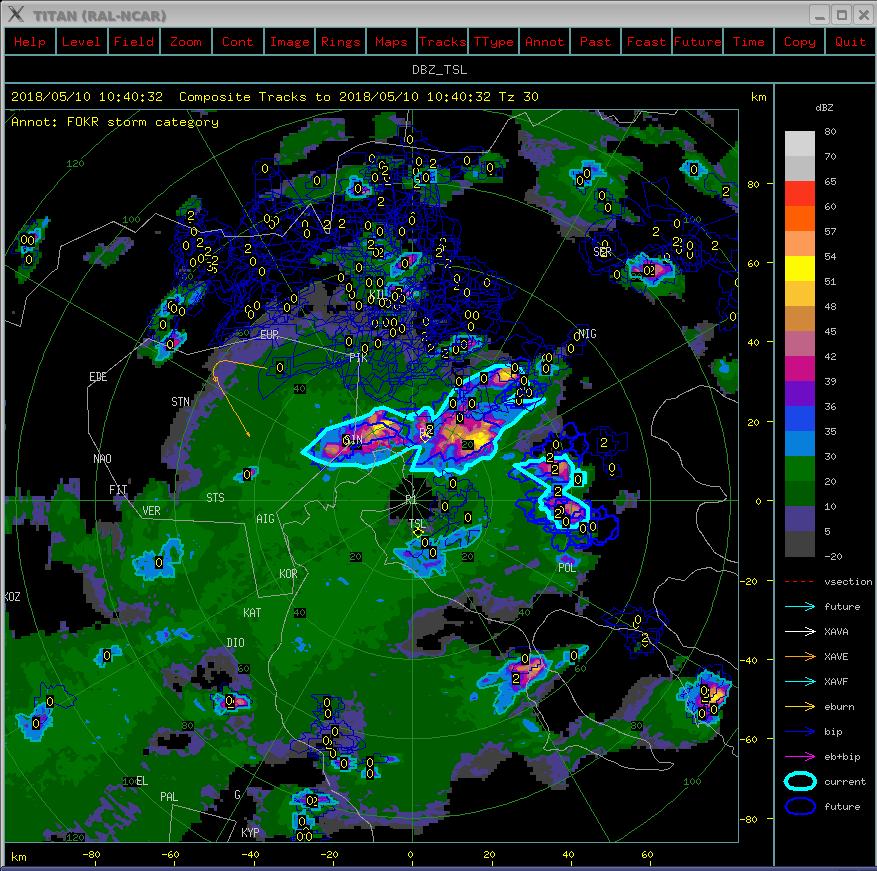

36 Εικόνες του Μετεωρολογικού Ραντάρ του αεροδρομίου Μακεδονία Θεσσαλονίκης, των καταιγίδων της 10 ης Μαΐου

37 37

38 38

39 39

40 40

41 41

42 42

43 43

44 44

45 45

46 46

47 47

48 48

49 49

50 50

51 51

52 52

53 53

54 54

55 55

56 56

57 57

58 58

59 59

60 60

61 61

62 62

63 63

64 64

65 65

66 66

67 67

68 68

69 69

70 70

71 71

72 72

73 73

74 74

75 75

76 76

77 77

78 78

79 79

80 80

81 81

82 82

83 83

84 84

85 85

86 Η συνολική Βροχόπτωση των καταιγίδων της 10ης Μαΐου 2018 με βάση το Μετεωρολογικό Ραντάρ Φιλύρου Θεσσαλονίκης 86

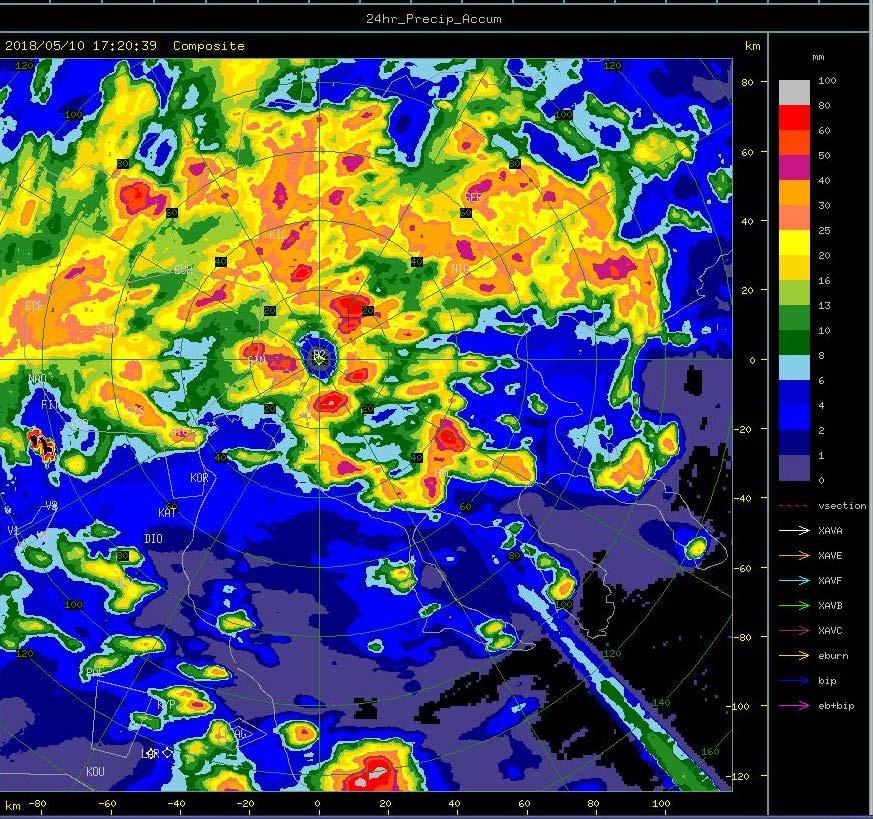

87 Η συνολική βροχόπτωση στις 10 Μαΐου 2018, όπως μετρήθηκε με το Ραντάρ καιρού Φιλύρου, Θεσσαλονίκης 74 m 87

Συμπεράσματα Τα Μετεωρολογικά Ραντάρ και οι Μετεωρολογικοί Δορυφόροι είναι πολύ απαραίτητα και πολύ σημαντικά τεχνολογικά μέσα, μπορούν να βοηθήσουν καθοριστικά στην παρακολούθηση,

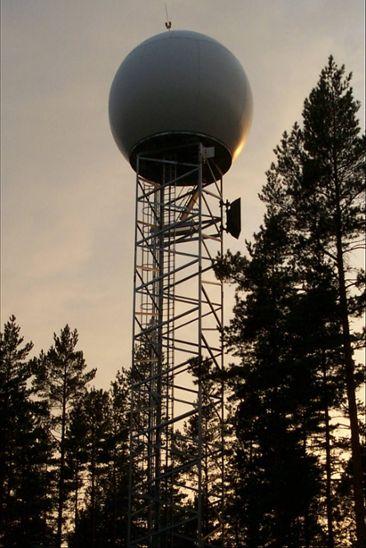

88 Συμπεράσματα Τα Μετεωρολογικά Ραντάρ και οι Μετεωρολογικοί Δορυφόροι είναι πολύ απαραίτητα και πολύ σημαντικά τεχνολογικά μέσα, μπορούν να βοηθήσουν καθοριστικά στην παρακολούθηση, καταγραφή αλλά και μέτρηση και πρόβλεψη των βροχοπτώσεων, χιονοπτώσεων, νεφικών συστημάτων και άλλων φαινομένων, καλύπτοντας μεγάλες γεωγραφικά περιοχές, για ενημέρωση, έγκαιρες προειδοποιήσεις, κλπ. Στη χώρα μας πρέπει να γίνουν σημαντικά βήματα για την περαιτέρω ανάπτυξη των τεχνολογιών παρατήρησης Γης με εφαρμογές τόσο στην παρακολούθηση και καταγραφή αλλά και στην πρόβλεψη των έντονων και ακραίων καιρικών φαινομένων, οι συνέπειες των οποίων θα γίνονται ολοένα και δυσμενέστερες εξαιτίας των κλιματικών μεταβολών αλλά και της αλλοίωσης του περιβάλλοντος. 88

89 Ευχαριστώ για την προσοχή σας! 89
