C47. ECL Comfort sistemos tipas: 5 sistemos tipas: 6a sistemos tipas: 6 sistemos tipas:

Transcript

1 ECL Comfort 300 C47 Tiekiamo termofikacinio vandens temperatūros reguliavimas su lauko oro temperatūros kompensacija ir kintama grąžinamo srauto temperatūros riba. Pastovios temperatūros palaikymas karšto vandens kontūruose su kaupiamuoju indu. Pastaba: Toliau nurodytos sistemos gali būti taikomos tik esant reliniam moduliui ECA sistemos tipas: Netiesiogiai prijungta šildymo sistema su maišymo kontūru ir antrinio prijungimo karšto vandens šildymo sistema su kaupiamuoju indu 5 sistemos tipas: Netiesiogiai prijungta šildymo sistema ir antrinio prijungimo vandens šildymo sistema su kaupiamuoju indu ir maišymo kontūru 6 sistemos tipas: Netiesiogiai prijungta šildymo sistema ir pirminio prijungimo karšto vandens šildymo sistema su reguliuojamos tem pe ratūros kontūru 6a sistemos tipas: Netiesiogiai prijungta šildymo sistema ir pirminio prijungimo karšto vandens sistema su kaupiamuoju indu ir reguliuojamos temperatūros kontūru 23

2 ECL Comfort 300 C55 Katilo reguliatorius su pastovios temperatūros palaikymu karšto vandens kontūruose ir tiekia mo termofikacinio vandens temperatūros reguliavimu šildymo kontūruose su maišymu arba be maišymo, su lauko oro temperatūros kompensacija. Pastaba: Privalomas priedas yra relinis modulis ECA 80. Srauto reguliavimas šildymo kontūre su maišymu arba be maišymo, su lauko oro temperatūros kompensacija ir pastovios temperatūros palaikymu karšto vandens kontūre 2 sistemos tipas: Srauto reguliavimas šildymo kontūre su maišymu arba be maišymo, su lauko oro temperatūros kompensacija ir pastovios temperatūros palaikymu karšto vandens kontūre 3 sistemos tipas: Šildymo kontūro su maišymu arba be maišymo reguliavimas su lauko oro temperatūros kompensacija 24

3 ECL Comfort 300 C60 Tiekiamo termofikacinio vandens temperatūros reguliavimas su kintama temperatūros riba dviejuose nepriklausomuose šildymo kontūruose su lauko oro temperatūros kompensacija. Dvi netiesiogiai sujungtos šildymo sistemos su lauko oro temperatūros kompensacija 2 sistemos tipas: Dvi tiesiogiai sujungtos šildymo sistemos su lauko oro temperatūros kompensacija 3 sistemos tipas: Netiesiogiai sujungtos šildymo sistemos su maišymo kontūru ir lauko oro temperatūros kompensacija 4 sistemos tipas: Dviejų šildymo kontūrų reguliavimas su lauko oro temperatūros kompensacija 25

4 ECL Comfort 300 C62 Tiekiamo termofikacinio vandens temperatūros reguliavimas su kintama temperatūros riba dviejuose nepriklausomuose šildymo kontūruose su lauko oro temperatūros kompensacija. Dvi netiesiogiai sujungtos šildymo sistemos su lauko oro temperatūros kompensacija 2 sistemos tipas: Dvi tiesiogiai sujungtos šildymo sistemos su lauko oro temperatūros kompensacija 3 sistemos tipas: Netiesiogiai prijungta šildymo sistema su papildomu maišymo kontūru ir lauko oro temperatūros kompensacija 26

5 ECL Comfort 300 C66 Šildymo sistemų tiekiamo termofi kacinio vandens temperatūros regu liavimas su kintama grąžinamo srauto temperatūros riba ir lauko oro temperatūros kompensacija. Pastovios temperatūros palaikymas karšto vandens kontūruose su srauto sistema arba šildymo indu su įmontuota kaitinimo spirale. Netiesiogiai prijungta šildymo sistema ir karšto vandens kontūras 2 sistemos tipas: Tiesiogiai prijungta šildymo sistema ir karšto vandens kontūras 27

6 ECL Comfort 300 C67 Tiekiamo termofikacinio vandens tem - peratūros reguliavimas su kin ta ma tem pe ra tūros riba dviejuose ne pri klausomuose šildymo kontūruose su lauko oro temperatūros kompensacija. Pastovios temperatūros pa lai kymas antrinio prijungimo karšto vandens kon tūruose su šildymo indu su įmontuota kaitinimo spirale. Papildoma galimybė reguliuoti įjungiant-išjungiant karšto vandens kontūrus, sujungtus su pirminio prijungimo šildymo indu su įmontuota kaitinimo spirale. Pastaba: Privalomas priedas yra relinis modulis ECA 80. Dvi netiesiogiai sujungtos šildymo sistemos ir antrinio prijungimo šildymo indas su įmontuota kaitinimo spirale 1a sistemos tipas: Dvi netiesiogiai sujungtos šildymo sistemos ir pirminio prijungimo šildymo indas su įmontuota kaitinimo spirale 2 sistemos tipas: Dvi netiesiogiai sujungtos šildymo sistemos ir pirminio prijungimo šildymo indas su įmontuota kaitinimo spirale 3 sistemos tipas: Netiesiogiai prijungta šildymo sistema su maišymo kontūru arba be maišymo kontūro ir pirminio prijungimo šildymo indas su įmontuota kaitinimo spirale 28

7 ECL Comfort 300 C67 Tiekiamo termofikacinio vandens tem peratūros reguliavimas su kintama tempe - ra tūros riba dviejuose nepriklauso muo se šildymo kontūruose su lauko oro tempe ratūros kompensacija. Pastovios temperatūros palaikymas antrinio prijungimo karšto vandens kontūruose su šildymo indu su įmontuota kaitinimo spirale. Papildoma galimybė reguliuoti įjungiantišjungiant karšto vandens kon tūrus, sujungtus su pirminio prijungimo šildymo indu su įmontuota kaitinimo spirale. 4 sistemos tipas: Netiesiogiai prijungta šildymo sistema su maišymo kontūru arba be maišymo kontūro ir antrinio prijungimo šildymo indas su įmontuota kaitinimo spirale 4a sistemos tipas: Netiesiogiai prijungta šildymo sistema su maišymo kontūru arba be maišymo kontūro ir antrinio prijungimo šildymo indas su įmontuota kaitinimo spirale 5 sistemos tipas: Netiesiogiai prijungta šildymo sistema su maišymo kontūru arba be maišymo kontūro ir antrinio prijungimo karšto vandens sistema su kaupiamuoju indu 5a sistemos tipas: Netiesiogiai prijungta šildymo sistema su maišymo kontūru arba be maišymo kontūro ir antrinio prijungimo karšto vandens sistema su kaupiamuoju indu 29

8 ECL Comfort 300 C75 Daugiapakopis katilo reguliatorius su pastovios temperatūros palaikymu karš to vandens kontūruose su maišymu arba be maišymo ir lauko oro temperatūros kompensacija. Pastaba: Privalomas priedas yra relinis modulis ECA 80. Dviejų pakopų katilo reguliavimas šildymo kontūrams su maišymu arba be maišymo ir pastovios temperatūros palaikymas karšto vandens kontūre 2a sistemos tipas: Trijų pakopų katilo reguliavimas kontūrui su maišymu arba be maišymo ir pastovios temperatūros palaikymas karšto vandens kontūre 2b sistemos tipas: Dviejų pakopų katilo reguliavimas šildymo kontūrams su maišymu arba be maišymo ir pastovios temperatūros palaikymas karšto vandens kontūre 3 sistemos tipas: Trijų pakopų katilo reguliavimas kontūrui su maišymu arba be maišymo ir pastovios temperatūros palaikymas karšto vandens kontūre 30

9 ECL Comfort reguliatoriaus taikymas kaip pagrindinio arba pagalbinio reguliatoriaus Kelių ECL Comfort reguliatorių (su adresu) prijungimo prie tos pačios šynos pavyzdys. Privalumas yra tai, kad reikia jungti tik vieną lauko oro temperatūros jutiklį, kuris jungiamas prie pagrindinio reguliatoriaus. Per šyną iš pagrindinio reguliatoriaus pagalbiniams reguliatoriams siunčiami signalai apie lauko oro temperatūrą, laiką ir datą. Pateiktame pavyzdyje pagrindinis reguliatorius gali būti ECL Comfort 200 su P30 taikymo režimu arba ECL Comfort 300 su C35 / C37 / C47 / C60 / C62 / C66 / C67. Vienas pagalbinis reguliatorius yra ECL Comfort 300 su C37, kitas pagalbinis reguliatorius yra ECL Comfort 100M. 31

10 ECL Comfort reguliatoriaus taikymas kaip pagrindinio arba pagalbinio reguliatoriaus 2 sistemos tipas: Pavyzdyje parodyta, kaip prie vienos šynos jungiamas daugiau negu vienas ECL Comfort reguliatorius (su adresu). Privalumas yra tai, kad pakanka vieno lauko oro temperatūros jutiklio, kuris jungiamas prie pagrindinio reguliatoriaus. Per šyną iš pagrindinio reguliatoriaus pagalbiniams reguliatoriams siunčiami signalai apie lauko oro temperatūrą, laiką ir datą. Pagalbiniai reguliatoriai (su adresu) siunčia pagrindiniam reguliatoriui signalus apie norimą srauto temperatūrą. Pagrindinis reguliatorius užtikrina, kad būtų maksimaliai patenkinamas poreikis, kurio prašo pagalbiniai reguliatoriai. Pateiktame pavyzdyje pagrindinis reguliatorius yra ECL Comfort 300 su C47. Pagalbiniai reguliatoriai yra ECL Comfort 300 su C62. 32

11 ECL Comfort 301 L05 Srauto temperatūros reguliavimas šilumos siurblio sistemoje (iki dviejų pakopų) su lauko oro temperatūros kompensacija, papildomu šildymo kontūru ir temperatūros reguliavimu karšto vandens kontūre. Pastaba: privalomas priedas yra relinis modulis ECA 80. Vienos pakopos šilumos siurblio sistema su lauko oro tempe ratūros kompensacija, su papildomu elektriniu šildymu ir karšto vandens kontūrais 2 sistemos tipas: Dviejų pakopų šilumos siurblio sistema su lauko oro temperatūros kompensacija, skirta šildymui ir karšto vandens kontūrams 3 sistemos tipas: Vienos pakopos šilumos siurblio sistema su lauko oro temperatūros kompensacija, su papildomu elektriniu šildymu 4 sistemos tipas: Šildymui skirta dviejų pakopų šilumos siurblio sistema su lauko oro temperatūros kompensacija 33

12 ECL Comfort 301 L05 Srauto temperatūros reguliavimas šilumos siurblio sistemoje (iki dviejų pakopų) su lauko oro temperatūros kompensacija, papildomu šildymo kontūru ir temperatūros reguliavimu karšto vandens kontūre. 5 sistemos tipas: Vienos pakopos šilumos siurblio sistema su lauko oro temperatūros kompensacija, su papildomu elektriniu šildymu šildymo kontūrui su maišymu ir karšto vandens kontūrui 6 sistemos tipas: Vienos pakopos šilumos siurblio sistema su lauko oro temperatūros kompensacija, su papildomu elektriniu šildymu šildymo kontūrui su maišymu ir karšto vandens kontūrui 7 sistemos tipas: Dviejų pakopų šilumos siurblio sistema su lauko oro temperatūros kompensacija, su papildomu elektriniu šildymu šildymo kontūrui su maišymu ir karšto vandens kontūrui 8 sistemos tipas: Vienos pakopos sistemos su šilumos siurbliu arba katilu šildymo kontūro su maišymu reguliavimas su lauko oro temperatūros kompensacija 34

13 ECL Comfort 301 L05 Srauto temperatūros reguliavimas šilumos siurblio sistemoje (iki dviejų pakopų) su lauko oro temperatūros kompensacija, papildomu šildymo kontūru ir temperatūros reguliavimu karšto vandens kontūre. 9 sistemos tipas: Vienos pakopos šilumos siurblio sistema su lauko oro temperatūros kompensacija, su papildomu saulės šildymu, šildymo kontūrui su maišymu ir karšto vandens kontūru Galima pasirinkti, kad šilumos siurblys veiktų kartu su saulės sistema. Jei pasirenkama saulės sistema, reikia naudoti ECA 86 modulį (vietoj ECA 80 modulio). 35

14 ECL Comfort 301 L10 Srauto temperatūros reguliavimas sniego ir ledo tirpdymui nuo teritorijų. Srauto temperatūros reguliavimas pagal dvi lauko temperatūros ribas 2 sistemos tipas: Srauto temperatūros reguliavimas pagal dvi lauko tempe ratūros ribas ir grąžinamo į katilą srauto temperatūros apsauga 3 sistemos tipas: Srauto temperatūros reguliavimas pagal du lauko temperatūros intervalus su perdangos temperatūros kontrole 3 sistemos tipas: Srauto temperatūros reguliavimas pagal du lauko temperatūros intervalus su sniego bei ledo detektoriumi* * Devireg 850, gamintojas DEVI A/S 36

15 ECL Comfort 301 L32 Srauto temperatūros reguliavimas su lauko oro temperatūros kompensacija dvigubo veikimo šildymo ir vėsinimo sistemose, dažniausiai grindų šildymo sistemose. Papildomai įvertinamas rasos taškas ir perdangos temperatūra. Šildymo bei vėsinimo sistema su lauko oro temperatūros kompensacija, kurioje įvertintas rasos taškas ir perdangos temperatūra (tipinė sistema) 2 sistemos tipas: Šildymas su lauko oro temperatūros kompensacija. Galima prijungti kambario ir perdangos temperatūros matavimo jutiklius (supaprastinta sistema) 3 sistemos tipas: Šildymo bei vėsinimo sistema su lauko oro temperatūros kompensacija, kurioje neįvertintas rasos taškas ir perdangos temperatūra (minimali sistema) 37

16 ECL Comfort 301 L66 Šildymo sistemų su kintama grąžinamo srauto temperatūros riba ir su lauko oro temperatūros kompensacija tiekiamo termofikacinio vandens temperatūros reguliavimas ir dviejų siurblių kontrolė. Pastovios temperatūros palaikymas karšto vandens kontūruose su dviejų siurblių kontrole. Pastaba: privalomas priedas yra relinis modulis ECA 80 Netiesiogiai prijungtas šildymo ir karšto vandens kontūras 2 sistemos tipas: Tiesiogiai prijungtas šildymo kontūras ir netiesiogiai prijungtas karšto vandens kontūras 38

17 ECL Comfort 301 L76 Dviejų nepriklausomų šildymo sistemų su kintama grąžinamo termofikacinio vandens temperatūros riba ir lauko oro temperatūros kompensacija tiekiamo termofikacinio vandens temperatūros reguliavimas. Pastovios temperatūros palaikymas karšto vandens. kontūre su srauto jungiklio kontrole. Pastaba: Priedai ECA 83 ir ECA 86. Netiesiogiai prijungtos šildymo sistemos ir karšto vandens kontūras su srauto jungiklio kontrole 2 sistemos tipas: Netiesiogiai prijungta šildymo sistema ir karšto vandens kontūras su srauto jungiklio kontrole 39

18 ECL Comfort Kodai ECL Comfort reguliatoriai ir korpusai Tipas Pavadinimas Kodas ECL Comfort 100B Universalus prietaisas V a.c. 087B1100 ECL Comfort 100M Universalus prietaisas V a.c. 087B1110 ECL Comfort 200 Universalus prietaisas V a.c. 087B1120 ECL Comfort 200 Universalus prietaisas - 24 V a.c. 087B1124 ECL Comfort 300 Universalus prietaisas V a.c. 087B1130 ECL Comfort 300 Universalus prietaisas - 24 V a.c. 087B1134 ECL Comfort 300 su ECA 88 Universalus prietaisas V a.c. su 2 papildomomis impulsinėmis jungtimis 087B1131 šilumos skaitikliui ECL Comfort 301 Universalus prietaisas V a.c. 087B1834 ECL Comfort 301 su ECA 88 Universalus prietaisas V a.c. su 2 papildomomis impulsinėmis jungtimis 087B1835 šilumos skaitikliui ECL Comfort 301 su ECA 83 Universalus prietaisas V a.c. su 2 papildomais analoginiais įvadais ir 087B analoginiais išvadais ECL Comfort 100B/100M Lizdas montavimui ant sienos 087B1154 ECL Comfort 200/300/301 Lizdas montavimui ant sienos 087B1149 ECL Comfort Jungčių komplektas montavimui panelyje 087B1148 ECL Comfort Montažinis komplektas montavimui ant DIN juostos 087B1145 WebAccess Tipas Pavadinimas Kodas WebAccess WebAccess komplektas su 1 LON moduliu ir transformatoriumi 087B1173 WebAccess komplektas su GSM modemu, 1 LON moduliu ir transformatoriumi 087B1189 WebAccess priedai Papildomas LON modulis 087B1174 Energijos matavimo modulis WAS 087B1179 Skaitmeniniai Impulsinė sąsaja WAH 087B kanalo skaitmeninis įvadas WAS 087B kanalų skaitmeninis įvadas WAS 087B kanalų skaitmeninis įvadas WAS 087B kanalų skaitmeninis įvadas WAS 087B1197 Analoginiai Analoginė sąsaja WAH 087B kanalų analoginis įvadas WAS 087B1198 ECL Comfort priedai ECA 60 Kambario panelis su jutikliu 087B1140 ECA 61 Nuotolinis valdymas su 1 zonos laikrodžiu ir jutikliu 087B1141 ECA 62 Kambario panelis su jutikliais (temperatūros C ir santykinės drėgmės %) 087B1169 ECA 63 Nuotolinis valdymas su jutikliais (temperatūros C ir santykinės drėgmės %) 087B1143 ECA 80 Relinis modulis 2 x SPCO 087B1150 ECA 82 LON ryšio modulis 087B1152 ECA 84 M šynos ryšio modulis 087B1155 ECA 86 Temperatūros stebėjimo ir pavojaus signalų modulis 087B1158 ECA 87 Nuotolinis valdymas ir duomenų registravimas per RS 232 Modemo kabelis (1.5 m) ECA 87 Kompiuterio kabelis (1.5 m) ECA 87 prietaisui 087B B B1172 ECA V transformatorius, Lübke (35 VA) 087B1156 ECA 100 Analoginis laikrodis prietaisui ECL Comfort B1147 ECA 9010 Perreguliavimo modulis (reguliatoriaus laiko programoms) 087B3081 Techninių duomenų aprašus galima rasti interneto adresu skyrelyje Dokumentacija. 40

19 ECL Comfort kortelės ir instrukcijos Kodai Kalba Danų Anglų Vokiečių Prancūzų Ispanų Švedų Olandų Suomių Lietuvių Latvių Estų Slovėnų Kroatų Turkų Bulgarų Rumunų Vengrų Čekų Lenkų Rusų Kodas 087B- ECL Comfort 100B (tik instrukcija) 100B ECL Comfort 100M (tik instrukcija) 100M ECL Comfort 200 (komplektas su ECL kortele ir instrukcija) P P P P ECL Comfort 300 (komplektas su ECL kortele ir instrukcija) C C C C C C C C C C C ECL Comfort 301 (komplektas su ECL kortele ir instrukcija) L L L L Pavyzdys: C47 kortelės vokiečių kalba kodas yra 087B

20 ECL Apex 10 ECL Apex 10 tai konfigūruojamas reguliatorius temperatūros reguliavimui centralizuoto šildymo sistemose. 1 pavyzdys: 2 pavyzdys: Netiesiogiai prijungtas šildymo kontūras su srauto arba energijos ribojimu, dviem siurbliais ir vandens paruošimu Netiesiogiai prijungti šildymo ir karšto vandens kontūrai su filtrų apsauga ir dviem siurbliais 3 pavyzdys: 4 pavyzdys: Netiesiogiai prijungtas šildymo kontūras su srauto arba energijos ribojimu, dviem siurbliais ir vandens paruošimu Netiesiogiai prijungti šildymo ir karšto vandens kontūrai su filtrų apsauga ir dviem siurbliais 42

21 ECL Apex 10 ir ECA-XM moduliai Kodai Tipas Pavadinimas Kodas ECL Apex 10 Pagrindinis reguliatorius: 11 analoginių įvadų, 4 skaitmeniniai (reliniai) išvadai 087B2500 ir 2 2 tiristoriniai išvadai ECA-XM 101A Papildomas modulis: 8 analoginiai įvadai 087B2610 ECA-XM 102A Papildomas modulis: 8 skaitmeniniai, žemos įtampos, (galvaniškai atskirti) įvadai 087B2620 ECA-XM 102B Papildomas modulis: 8 skaitmeniniai, aukštos įtampos, (galvaniškai atskirti) įvadai 087B2621 ECA-XM 204A Papildomas modulis: 8 skaitmeniniai (reliniai) išvadai 087B2740 ECA-XM 204B Papildomas modulis: 8 skaitmeniniai (reliniai) išvadai su jungikliais, kurie leidžia 087B2741 kiekvieną relę valdyti rankiniu būdu arba automatiškai ECA-XM 205A Papildomas modulis: 8 analoginiai įvadai ir 8 skaitmeniniai (reliniai) išvadai 087B2750 ECA-XM 205B Papildomas modulis: 8 analoginiai įvadai ir 8 skaitmeniniai (reliniai) išvadai su 087B2751 jungikliais, kurie leidžia kiekvieną relę valdyti rankiniu būdu arba automatiškai ECA-XM 210A Papildomas modulis: pagrindinio M šynos prietaiso modulis (pagal 087B2760 EN standartą), 7 analoginiai įvadai, 2 skaitmeniniai žemos įtampos įvadai (impulsams), 2 analoginiai (0-10V) išvadai ir 3 skaitmeniniai (reliniai) išvadai ECA-OB 003A Papildomas modulis: 2 analoginiai išvadai (0-10V) su 40 mv skyra 087B2530 ECL Apex 10 priedai Tipas Pavadinimas Kodas ECA-ST 101A Programinė įranga darbui su ECL Apex 10 reguliatoriumi (CD-ROM) 087B Kabelis kompiuterio ir ECL Apex 10 reguliatoriaus sujungimui 080Z Kabelis delninio kompiuterio ir ECL Apex 10 reguliatoriaus sujungimui 080Z0261 arba modemo ir ECL Apex 10 reguliatoriaus sujungimui ECA V transformatorius, Lübke (35 VA) 087B1156 Temperatūros jutikliai ECL Comfort ir ECL Apex 10 reguliatoriams Pt 1000 (1000 Ω / 0 o C) Tipas Pavadinimas Kodas ESMT Lauko temperatūros jutiklis 084N1012 ESM-10 Kambario temperatūros jutiklis 087B1164 ESM-11 Paviršiaus jutiklis 087B1165 ESMB-12 Universalus jutiklis su 2,5 m kabeliu 087B1184 ESMC Paviršiaus jutiklis su 2 m kabeliu 087N0011 ESMU-100 Panardinamas jutiklis, 100 mm, varis 087B1180 ESMU-250 Panardinamas jutiklis, 250 mm, varis 087B1181 ESMU-100 Panardinamas jutiklis, 100 mm, nerūdijantis plienas 087B1182 ESMU-250 Panardinamas jutiklis, 250 mm, nerūdijantis plienas 087B1183 Jutiklių dėklai Tipas Pavadinimas Kodas Gilzė Panardinama, nerūdijančio plieno, 100 mm, tinka ESMU-100, Cu (087B1180) 087B1190 Gilzė Panardinama, nerūdijančio plieno, 250 mm, tinka ESMU-250, Cu (087B1181) 087B1191 Gilzė Panardinama, nerūdijančio plieno, 100 mm, tinka ESMB-12 (087B1184) 087B1192 Gilzė Panardinama, nerūdijančio plieno, 250 mm, tinka ESMB-12 (087B1184) 087B1193 Techninių duomenų aprašus galima rasti interneto adresu skyrelyje Dokumentacija. 43

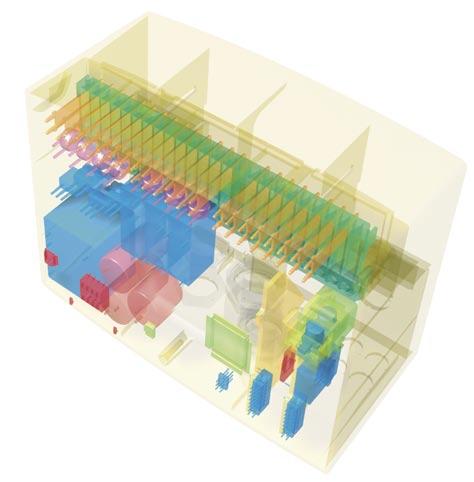

22 Pilnas elektroninių reguliatorių ir reguliavimo vožtuvų su pavaromis asortimentas Kadangi Danfoss įsipareigojusi modernizuoti ir tobulinti savo gaminius, Jūsų poreikiai bus tenkinami maksimaliai gerai. Šio nuolatinio tobulinimo pastangų dėka mūsų asortimento elektroniniai reguliatoriai ir reguliavimo vožtuvai su pavaromis tobulai veikia tiek atskirai, tiek ir derinami tarpusavyje. VB.00.Z4.21
