Η ζιρκονία ως υλικό προσθετικών αποκαταστάσεων

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Η ζιρκονία ως υλικό προσθετικών αποκαταστάσεων"

Transcript

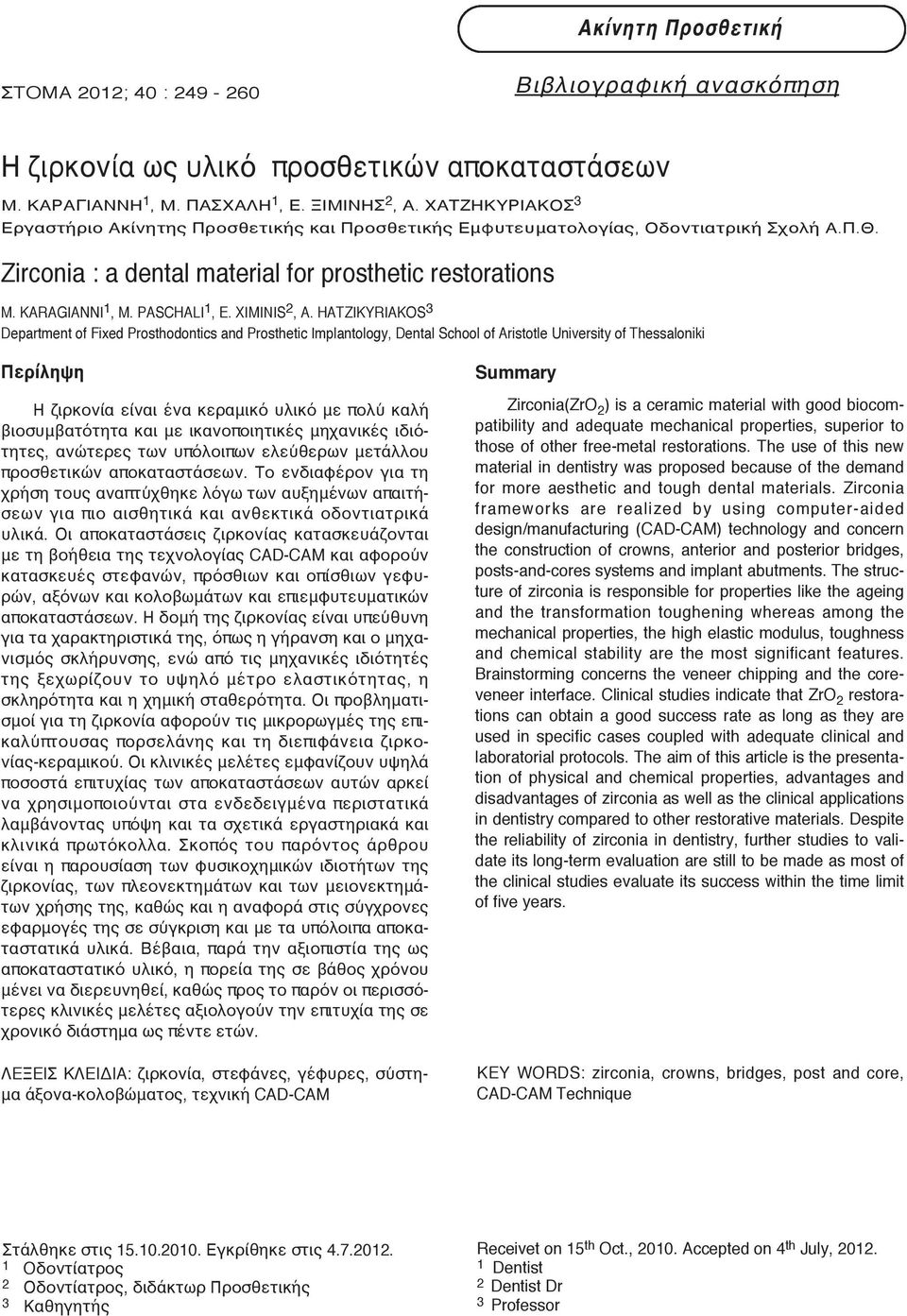

1 Ακίνητη Προσθετική ΣTOMA 2012; 40 : Βιβλιογραφική ανασκόπηση Η ζιρκονία ως υλικό προσθετικών αποκαταστάσεων Μ. ΚΑΡΑΓΙΑΝΝΗ 1, Μ. ΠΑΣΧΑΛΗ 1, Ε. ΞΙΜΙΝΗΣ 2, Α. ΧΑΤΖΗΚΥΡΙΑΚΟΣ 3 Εργαστήριο Ακίνητης Προσθετικής και Προσθετικής Εμφυτευματολογίας, Οδοντιατρική Σχολή Α.Π.Θ. Zirconia : a dental material for prosthetic restorations M. KARAGIANNI 1, M. PASCHALI 1, E. XIMIΝIS 2, A. HATZIKYRIAKOS 3 Department of Fixed Prosthodontics and Prosthetic Implantology, Dental School of Aristotle University of Thessaloniki Περίληψη Η ζιρκονία είναι ένα κεραμικό υλικό με πολύ καλή βιοσυμβατότητα και με ικανοποιητικές μηχανικές ιδιότητες, ανώτερες των υπόλοιπων ελεύθερων μετάλλου προσθετικών αποκαταστάσεων. Το ενδιαφέρον για τη χρήση τους αναπτύχθηκε λόγω των αυξημένων απαιτήσεων για πιο αισθητικά και ανθεκτικά οδοντιατρικά υλικά. Οι αποκαταστάσεις ζιρκονίας κατασκευάζονται με τη βοήθεια της τεχνολογίας CAD-CAM και αφορούν κατασκευές στεφανών, πρόσθιων και οπίσθιων γεφυρών, αξόνων και κολοβωμάτων και επιεμφυτευματικών αποκαταστάσεων. Η δομή της ζιρκονίας είναι υπεύθυνη για τα χαρακτηριστικά της, όπως η γήρανση και ο μηχανισμός σκλήρυνσης, ενώ από τις μηχανικές ιδιότητές της ξεχωρίζουν το υψηλό μέτρο ελαστικότητας, η σκληρότητα και η χημική σταθερότητα. Οι προβληματισμοί για τη ζιρκονία αφορούν τις μικρορωγμές της επικαλύπτουσας πορσελάνης και τη διεπιφάνεια ζιρκονίας-κεραμικού. Οι κλινικές μελέτες εμφανίζουν υψηλά ποσοστά επιτυχίας των αποκαταστάσεων αυτών αρκεί να χρησιμοποιούνται στα ενδεδειγμένα περιστατικά λαμβάνοντας υπόψη και τα σχετικά εργαστηριακά και κλινικά πρωτόκολλα. Σκοπός του παρόντος άρθρου είναι η παρουσίαση των φυσικοχημικών ιδιοτήτων της ζιρκονίας, των πλεονεκτημάτων και των μειονεκτημάτων χρήσης της, καθώς και η αναφορά στις σύγχρονες εφαρμογές της σε σύγκριση και με τα υπόλοιπα αποκαταστατικά υλικά. Βέβαια, παρά την αξιοπιστία της ως αποκαταστατικό υλικό, η πορεία της σε βάθος χρόνου μένει να διερευνηθεί, καθώς προς το παρόν οι περισσότερες κλινικές μελέτες αξιολογούν την επιτυχία της σε χρονικό διάστημα ως πέντε ετών. ΛEΞEIΣ KΛEIΔIA: ζιρκονία, στεφάνες, γέφυρες, σύστημα άξονα-κολοβώματος, τεχνική CAD-CAM Summary Zirconia(ZrO 2 ) is a ceramic material with good biocompatibility and adequate mechanical properties, superior to those of other free-metal restorations. The use of this new material in dentistry was proposed because of the demand for more aesthetic and tough dental materials. Zirconia frameworks are realized by using computer-aided design/manufacturing (CAD-CAM) technology and concern the construction of crowns, anterior and posterior bridges, posts-and-cores systems and implant abutments. The structure of zirconia is responsible for properties like the ageing and the transformation toughening whereas among the mechanical properties, the high elastic modulus, toughness and chemical stability are the most significant features. Brainstorming concerns the veneer chipping and the coreveneer interface. Clinical studies indicate that ZrO 2 restorations can obtain a good success rate as long as they are used in specific cases coupled with adequate clinical and laboratorial protocols. The aim of this article is the presentation of physical and chemical properties, advantages and disadvantages of zirconia as well as the clinical applications in dentistry compared to other restorative materials. Despite the reliability of zirconia in dentistry, further studies to validate its long-term evaluation are still to be made as most of the clinical studies evaluate its success within the time limit of five years. KEY WORDS: zirconia, crowns, bridges, post and core, CAD-CAM Technique Στάλθηκε στις Εγκρίθηκε στις Oδοντίατρος 2 Οδοντίατρος, διδάκτωρ Προσθετικής 3 Καθηγητής Receivet on 15 th Oct., Accepted on 4 th July, Dentist 2 Dentist Dr 3 Professor

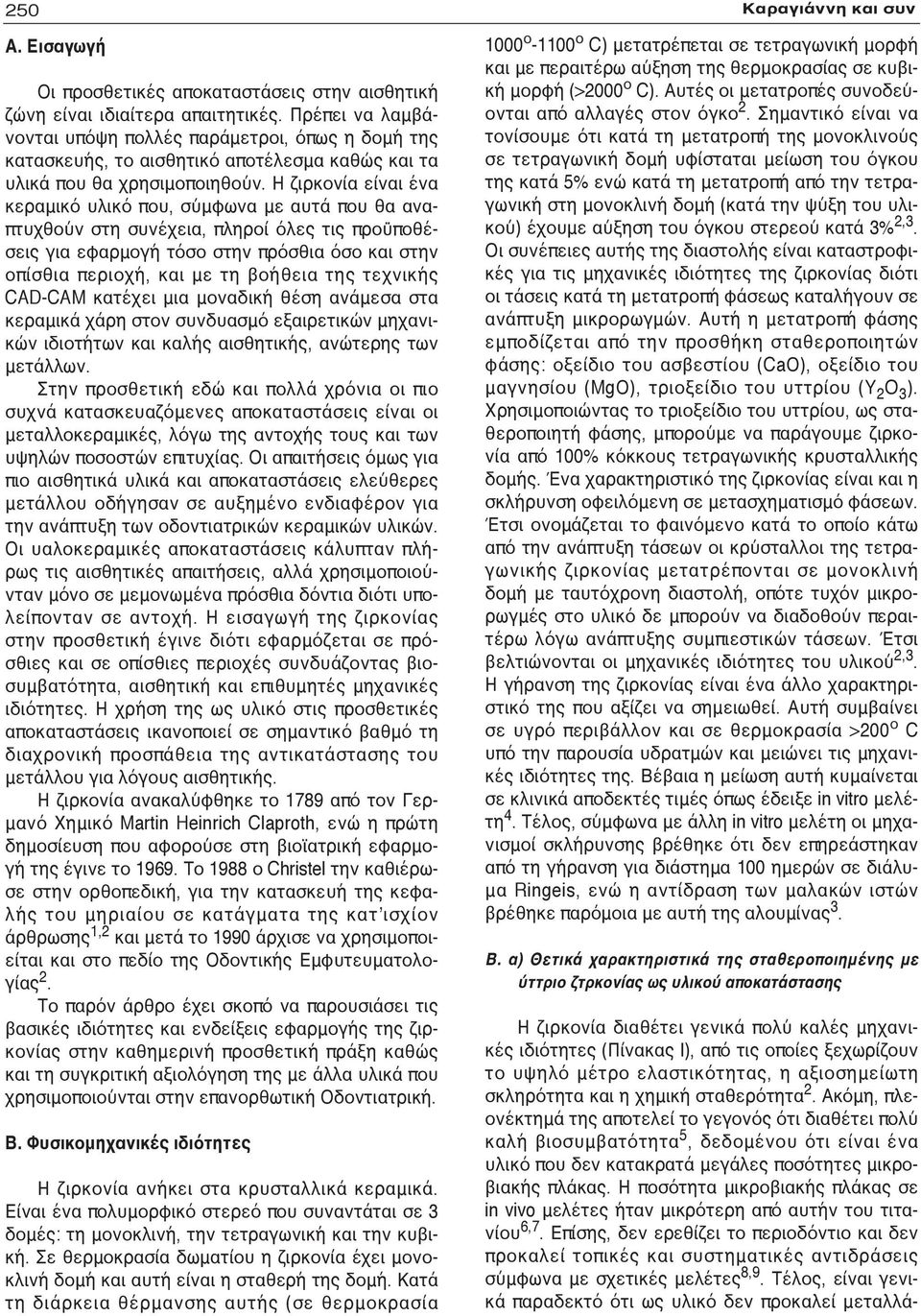

2 250 Α. Εισαγωγή Οι προσθετικές αποκαταστάσεις στην αισθητική ζώνη είναι ιδιαίτερα απαιτητικές. Πρέπει να λαμβάνονται υπόψη πολλές παράμετροι, όπως η δομή της κατασκευής, το αισθητικό αποτέλεσμα καθώς και τα υλικά που θα χρησιμοποιηθούν. Η ζιρκονία είναι ένα κεραμικό υλικό που, σύμφωνα με αυτά που θα αναπτυχθούν στη συνέχεια, πληροί όλες τις προϋποθέσεις για εφαρμογή τόσο στην πρόσθια όσο και στην οπίσθια περιοχή, και με τη βοήθεια της τεχνικής CAD-CAM κατέχει μια μοναδική θέση ανάμεσα στα κεραμικά χάρη στον συνδυασμό εξαιρετικών μηχανικών ιδιοτήτων και καλής αισθητικής, ανώτερης των μετάλλων. Στην προσθετική εδώ και πολλά χρόνια οι πιο συχνά κατασκευαζόμενες αποκαταστάσεις είναι οι μεταλλοκεραμικές, λόγω της αντοχής τους και των υψηλών ποσοστών επιτυχίας. Οι απαιτήσεις όμως για πιο αισθητικά υλικά και αποκαταστάσεις ελεύθερες μετάλλου οδήγησαν σε αυξημένο ενδιαφέρον για την ανάπτυξη των οδοντιατρικών κεραμικών υλικών. Οι υαλοκεραμικές αποκαταστάσεις κάλυπταν πλήρως τις αισθητικές απαιτήσεις, αλλά χρησιμοποιούνταν μόνο σε μεμονωμένα πρόσθια δόντια διότι υπολείπονταν σε αντοχή. Η εισαγωγή της ζιρκονίας στην προσθετική έγινε διότι εφαρμόζεται σε πρόσθιες και σε οπίσθιες περιοχές συνδυάζοντας βιοσυμβατότητα, αισθητική και επιθυμητές μηχανικές ιδιότητες. Η χρήση της ως υλικό στις προσθετικές αποκαταστάσεις ικανοποιεί σε σημαντικό βαθμό τη διαχρονική προσπάθεια της αντικατάστασης του μετάλλου για λόγους αισθητικής. Η ζιρκονία ανακαλύφθηκε το 1789 από τον Γερμανό Χημικό Martin Heinrich Claproth, ενώ η πρώτη δημοσίευση που αφορούσε στη βιοϊατρική εφαρμογή της έγινε το Το 1988 ο Christel την καθιέρωσε στην ορθοπεδική, για την κατασκευή της κεφαλής του μηριαίου σε κατάγματα της κατ ισχίον άρθρωσης 1,2 και μετά το 1990 άρχισε να χρησιμοποιείται και στο πεδίο της Οδοντικής Εμφυτευματολογίας 2. Το παρόν άρθρο έχει σκοπό να παρουσιάσει τις βασικές ιδιότητες και ενδείξεις εφαρμογής της ζιρκονίας στην καθημερινή προσθετική πράξη καθώς και τη συγκριτική αξιολόγηση της με άλλα υλικά που χρησιμοποιούνται στην επανορθωτική Οδοντιατρική. Β. Φυσικομηχανικές ιδιότητες Η ζιρκονία ανήκει στα κρυσταλλικά κεραμικά. Είναι ένα πολυμορφικό στερεό που συναντάται σε 3 δομές: τη μονοκλινή, την τετραγωνική και την κυβική. Σε θερμοκρασία δωματίου η ζιρκονία έχει μονοκλινή δομή και αυτή είναι η σταθερή της δομή. Κατά τη διάρκεια θέρμανσης αυτής (σε θερμοκρασία Καραγιάννη και συν 1000 ο ο C) μετατρέπεται σε τετραγωνική μορφή και με περαιτέρω αύξηση της θερμοκρασίας σε κυβική μορφή (>2000 ο C). Αυτές οι μετατροπές συνοδεύονται από αλλαγές στον όγκο 2. Σημαντικό είναι να τονίσουμε ότι κατά τη μετατροπή της μονοκλινούς σε τετραγωνική δομή υφίσταται μείωση του όγκου της κατά 5% ενώ κατά τη μετατροπή από την τετραγωνική στη μονοκλινή δομή (κατά την ψύξη του υλικού) έχουμε αύξηση του όγκου στερεού κατά 3% 2,3. Οι συνέπειες αυτής της διαστολής είναι καταστροφικές για τις μηχανικές ιδιότητες της ζιρκονίας διότι οι τάσεις κατά τη μετατροπή φάσεως καταλήγουν σε ανάπτυξη μικρορωγμών. Αυτή η μετατροπή φάσης εμποδίζεται από την προσθήκη σταθεροποιητών φάσης: οξείδιο του ασβεστίου (CaΟ), οξείδιο του μαγνησίου (MgΟ), τριοξείδιο του υττρίου (Y 2 O 3 ). Χρησιμοποιώντας το τριοξείδιο του υττρίου, ως σταθεροποιητή φάσης, μπορούμε να παράγουμε ζιρκονία από 100% κόκκους τετραγωνικής κρυσταλλικής δομής. Ένα χαρακτηριστικό της ζιρκονίας είναι και η σκλήρυνση οφειλόμενη σε μετασχηματισμό φάσεων. Έτσι ονομάζεται το φαινόμενο κατά το οποίο κάτω από την ανάπτυξη τάσεων οι κρύσταλλοι της τετραγωνικής ζιρκονίας μετατρέπονται σε μονοκλινή δομή με ταυτόχρονη διαστολή, οπότε τυχόν μικρορωγμές στο υλικό δε μπορούν να διαδοθούν περαιτέρω λόγω ανάπτυξης συμπιεστικών τάσεων. Έτσι βελτιώνονται οι μηχανικές ιδιότητες του υλικού 2,3. Η γήρανση της ζιρκονίας είναι ένα άλλο χαρακτηριστικό της που αξίζει να σημειωθεί. Αυτή συμβαίνει σε υγρό περιβάλλον και σε θερμοκρασία >200 ο C υπό την παρουσία υδρατμών και μειώνει τις μηχανικές ιδιότητες της. Βέβαια η μείωση αυτή κυμαίνεται σε κλινικά αποδεκτές τιμές όπως έδειξε in vitro μελέτη 4. Τέλος, σύμφωνα με άλλη in vitro μελέτη οι μηχανισμοί σκλήρυνσης βρέθηκε ότι δεν επηρεάστηκαν από τη γήρανση για διάστημα 100 ημερών σε διάλυμα Ringeis, ενώ η αντίδραση των μαλακών ιστών βρέθηκε παρόμοια με αυτή της αλουμίνας 3. Β. α) Θετικά χαρακτηριστικά της σταθεροποιημένης με ύττριο ζτρκονίας ως υλικού αποκατάστασης Η ζιρκονία διαθέτει γενικά πολύ καλές μηχανικές ιδιότητες (Πίνακας Ι), από τις οποίες ξεχωρίζουν το υψηλό μέτρο ελαστικότητας, η αξιοσημείωτη σκληρότητα και η χημική σταθερότητα 2. Ακόμη, πλεονέκτημά της αποτελεί το γεγονός ότι διαθέτει πολύ καλή βιοσυμβατότητα 5, δεδομένου ότι είναι ένα υλικό που δεν κατακρατά μεγάλες ποσότητες μικροβιακής πλάκας. Η ποσότητα μικροβιακής πλάκας σε in vivo μελέτες ήταν μικρότερη από αυτήν του τιτανίου 6,7. Επίσης, δεν ερεθίζει το περιοδόντιο και δεν προκαλεί τοπικές και συστηματικές αντιδράσεις σύμφωνα με σχετικές μελέτες 8,9. Τέλος, είναι γενικά παραδεκτό ότι ως υλικό δεν προκαλεί μεταλλά-

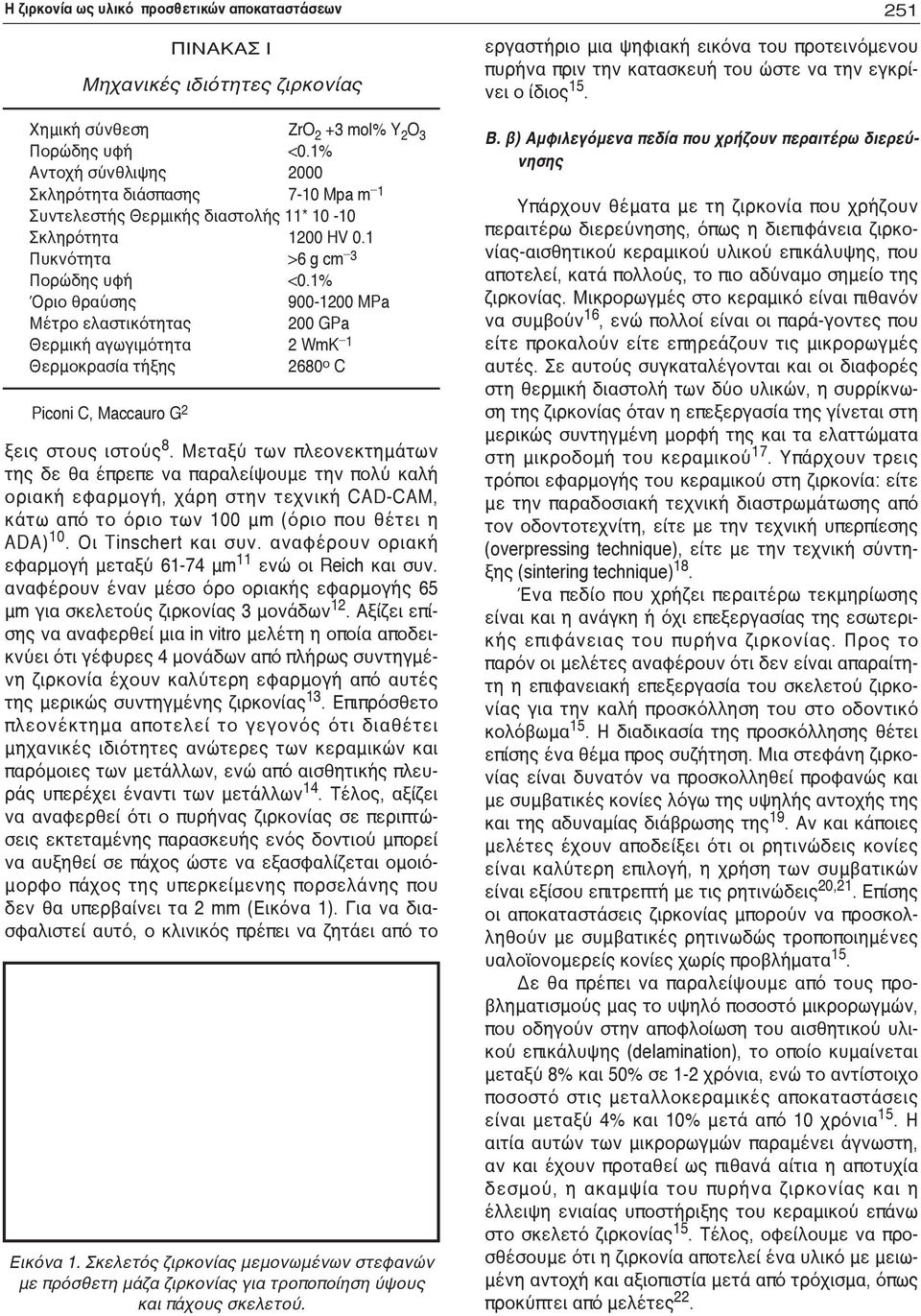

3 Η ζιρκονία ως υλικό προσθετικών αποκαταστάσεων ΠΙΝΑΚΑΣ Ι Μηχανικές ιδιότητες ζιρκονίας Χημική σύνθεση ΖrO 2 +3 mol% Y 2 O 3 Πορώδης υφή <0.1% Αντοχή σύνθλιψης 2000 Σκληρότητα διάσπασης 7-10 Mpa m _ 1 Συντελεστής Θερμικής διαστολής 11* Σκληρότητα 1200 HV 0.1 Πυκνότητα >6 g cm _ 3 Πορώδης υφή <0.1% Όριο θραύσης MPa Μέτρο ελαστικότητας 200 GPa Θερμική αγωγιμότητα 2 WmK _ 1 Θερμοκρασία τήξης 2680 ο C Piconi C, Maccauro G 2 ξεις στους ιστούς 8. Μεταξύ των πλεονεκτημάτων της δε θα έπρεπε να παραλείψουμε την πολύ καλή οριακή εφαρμογή, χάρη στην τεχνική CAD-CAM, κάτω από το όριο των 100 μm (όριο που θέτει η ADA) 10. Οι Tinschert και συν. αναφέρουν οριακή εφαρμογή μεταξύ μm 11 ενώ οι Reich και συν. αναφέρουν έναν μέσο όρο οριακής εφαρμογής 65 μm για σκελετούς ζιρκονίας 3 μονάδων 12. Αξίζει επίσης να αναφερθεί μια in vitro μελέτη η οποία αποδεικνύει ότι γέφυρες 4 μονάδων από πλήρως συντηγμένη ζιρκονία έχουν καλύτερη εφαρμογή από αυτές της μερικώς συντηγμένης ζιρκονίας 13. Επιπρόσθετο πλεονέκτημα αποτελεί το γεγονός ότι διαθέτει μηχανικές ιδιότητες ανώτερες των κεραμικών και παρόμοιες των μετάλλων, ενώ από αισθητικής πλευράς υπερέχει έναντι των μετάλλων 14. Τέλος, αξίζει να αναφερθεί ότι ο πυρήνας ζιρκονίας σε περιπτώσεις εκτεταμένης παρασκευής ενός δοντιού μπορεί να αυξηθεί σε πάχος ώστε να εξασφαλίζεται ομοιόμορφο πάχος της υπερκείμενης πορσελάνης που δεν θα υπερβαίνει τα 2 mm (Εικόνα 1). Για να διασφαλιστεί αυτό, ο κλινικός πρέπει να ζητάει από το Εικόνα 1. Σκελετός ζιρκονίας μεμονωμένων στεφανών με πρόσθετη μάζα ζιρκονίας για τροποποίηση ύψους και πάχους σκελετού. 251 εργαστήριο μια ψηφιακή εικόνα του προτεινόμενου πυρήνα πριν την κατασκευή του ώστε να την εγκρίνει ο ίδιος 15. Β. β) Αμφιλεγόμενα πεδία που χρήζουν περαιτέρω διερεύνησης Υπάρχουν θέματα με τη ζιρκονία που χρήζουν περαιτέρω διερεύνησης, όπως η διεπιφάνεια ζιρκονίας-αισθητικού κεραμικού υλικού επικάλυψης, που αποτελεί, κατά πολλούς, το πιο αδύναμο σημείο της ζιρκονίας. Μικρορωγμές στο κεραμικό είναι πιθανόν να συμβούν 16, ενώ πολλοί είναι οι παρά-γοντες που είτε προκαλούν είτε επηρεάζουν τις μικρορωγμές αυτές. Σε αυτούς συγκαταλέγονται και οι διαφορές στη θερμική διαστολή των δύο υλικών, η συρρίκνωση της ζιρκονίας όταν η επεξεργασία της γίνεται στη μερικώς συντηγμένη μορφή της και τα ελαττώματα στη μικροδομή του κεραμικού 17. Υπάρχουν τρεις τρόποι εφαρμογής του κεραμικού στη ζιρκονία: είτε με την παραδοσιακή τεχνική διαστρωμάτωσης από τον οδοντοτεχνίτη, είτε με την τεχνική υπερπίεσης (overpressing technique), είτε με την τεχνική σύντηξης (sintering technique) 18. Ένα πεδίο που χρήζει περαιτέρω τεκμηρίωσης είναι και η ανάγκη ή όχι επεξεργασίας της εσωτερικής επιφάνειας του πυρήνα ζιρκονίας. Προς το παρόν οι μελέτες αναφέρουν ότι δεν είναι απαραίτητη η επιφανειακή επεξεργασία του σκελετού ζιρκονίας για την καλή προσκόλληση του στο οδοντικό κολόβωμα 15. Η διαδικασία της προσκόλλησης θέτει επίσης ένα θέμα προς συζήτηση. Μια στεφάνη ζιρκονίας είναι δυνατόν να προσκολληθεί προφανώς και με συμβατικές κονίες λόγω της υψηλής αντοχής της και της αδυναμίας διάβρωσης της 19. Αν και κάποιες μελέτες έχουν αποδείξει ότι οι ρητινώδεις κονίες είναι καλύτερη επιλογή, η χρήση των συμβατικών είναι εξίσου επιτρεπτή με τις ρητινώδεις 20,21. Επίσης οι αποκαταστάσεις ζιρκονίας μπορούν να προσκολληθούν με συμβατικές ρητινωδώς τροποποιημένες υαλοϊονομερείς κονίες χωρίς προβλήματα 15. Δε θα πρέπει να παραλείψουμε από τους προβληματισμούς μας το υψηλό ποσοστό μικρορωγμών, που οδηγούν στην αποφλοίωση του αισθητικού υλικού επικάλυψης (delamination), το οποίο κυμαίνεται μεταξύ 8% και 50% σε 1-2 χρόνια, ενώ το αντίστοιχο ποσοστό στις μεταλλοκεραμικές αποκαταστάσεις είναι μεταξύ 4% και 10% μετά από 10 χρόνια 15. Η αιτία αυτών των μικρορωγμών παραμένει άγνωστη, αν και έχουν προταθεί ως πιθανά αίτια η αποτυχία δεσμού, η ακαμψία του πυρήνα ζιρκονίας και η έλλειψη ενιαίας υποστήριξης του κεραμικού επάνω στο σκελετό ζιρκονίας 15. Τέλος, οφείλουμε να προσθέσουμε ότι η ζιρκονία αποτελεί ένα υλικό με μειωμένη αντοχή και αξιοπιστία μετά από τρόχισμα, όπως προκύπτει από μελέτες 22.

4 252 Β. γ) Τεχνολογία CAD-CAM Ο σκελετός μιας προσθετικής αποκατάστασης από σταθεροποιημένη με ύττριο ζιρκονία μπορεί να κατασκευαστεί με δύο μεθόδους μέσω της τεχνολογίας CAD-CAM (Computer Aided Design- Computer Aided Manufacturing). Σύμφωνα με την πρώτη μέθοδο το εκμαγείο που προκύπτει από το τελικό αποτύπωμα σαρώνεται με ηλεκτρονικό σαρωτή επαφής ή μη-επαφής και έπειτα δημιουργείται στον υπολογιστή ένα μεγενθυμένο αντίγραφο αυτού, λόγω της επερχόμενης συρρίκνωσης στις επιθυμητές διαστάσης της μερικώς συντηγμένης ζιρκονίας που θα χρησιμοποιηθεί (Εικόνες 2α και 2β). Ο μεγεθυμένος πυρήνας ζιρκονίας που σχεδιάζεται πάνω στο μεγενθυμένο κολόβωμα αυτού του εκμαγείου, κόβεται από ένα μερικώς συντηγμένο κομμάτι ζιρκονίας. Αυτό κατά τη διάρκεια της σύντηξης σε υψηλή θερμοκρασία (1000 ο C έως 1500 ο C) που ακολουθεί, υπόκειται σε συρρίκνωση 25-30% ώσπου να αποκτήσει τις πραγματικές διαστάσεις του αρχικού κολοβώματος. Η δεύτερη μέθοδος περιλαμβάνει την κατασκευή εξ αρχής ενός πυρήνα ή σκελετού ζιρκονίας, του επιθυμητού χρώματος από την ποικιλία που διατίθεται από τον κατασκευαστή, από υλικό που έχει την τελική του διάσταση, δεδομένου ότι κατασκευάζεται από πλήρως συντηγμένο κομμάτι ζιρκονίας 23 που δεν απαιτεί καμία περαιτέρω επεξεργασία. Οι σκελετοί ή οι πυρήνες που θα προκύψουν μπορούν να βαφούν μετά την επεξεργασία με εμβύθιση τους σε διαλύματα. Το ελάχιστο πάχος του σκελετού ζιρκονίας μπορεί να είναι 0,5 mm για τα οπίσθια δόντια και 0,3 mm για τα πρόσθια δόντια Όσον αφορά την πορσελάνη επένδυσης, αυτή πρέπει να ταιριάζει με το συντελεστή θερμικής διαστολής της ζιρκονίας. Στη συνέχεια, η αποκατάσταση ψήνεται στους 900 ο C για 1 λεπτό ενώ χημική Καραγιάννη και συν σύνδεση μπορεί να συμβεί μεταξύ των δύο κεραμικών υλικών, της ζιρκονίας και της πορσελάνης επένδυσης. Η σχέση ζιρκονίας-κεραμικού βέβαια δεν έχει μελετηθεί αρκετά και χρήζει περαιτέρω διερεύνησης 23,24. Σήμερα, είναι γνωστή η ύπαρξη περισσότερων από 80 συστημάτων CAD-CAM. Η διαδικασία CAD- CAM εκτός των άλλων εφαρμογών της παρέχει μία γρήγορη και ξεχωριστή μέθοδο κατασκευής αποκαταστάσεων ζιρκονίας όμως έχει μειονεκτήματα όπως το υψηλό κόστος των κατασκευών, αλλά και η πιθανότητα μικρορωγμών και η σπατάλη υλικού, λόγω της αφαιρετικής διαδικασίας 25. Η κατάσταση στην οποία βρίσκεται η ζιρκονία στις δύο παραπάνω μεθόδους κατασκευής πυρήνων (πλήρως ή μερικώς συντηγμένη) καθορίζει και τα πλεονεκτήματα ή τα μειονεκτήματα του πυρήνα ζιρκονίας. Όσον αφορά τη σκληρή πλήρως συντηγμένη ζιρκονία, στα πλεονεκτήματα των αποκαταστάσεων που κατασκευάζονται από αυτήν ανήκουν το ακριβές σχήμα και ακριβείς διαστάσεις των πυρήνων. Βέβαια, τα κοπτικά εργαλεία του συστήματος που χρησιμοποιούνται για την κατεργασία της πλήρως συντηγμένης ζιρκονίας είναι ακριβά και η όλη διαδικασία κατασκευής πολύ χρονοβόρα. Τα εργαλεία υπόκεινται σε μεγάλη φθορά, γι αυτό και έχουν μικρό χρόνο ζωής. Τέλος, υπάρχει ένας σημαντικός κίνδυνος για μικρορωγμές στην επιφάνεια του κεραμικού. Αντιθέτως, επιφανειακές ζημίες δεν συμβαίνουν στον πυρήνα που κατασκευάζεται από μερικώς συντηγμένη ζιρκονία, διότι το σχήμα δίνεται πριν τη σύντηξη κάτω από συνθήκες μικρότερης τριβής. Άλλα πλεονεκτήματα αποτελούν ο μειωμένος χρόνος κοπής με τα εργαλεία και η μεγαλύτερη διάρκεια ζωής αυτών. Από την άλλη πλευρά, η ακρίβεια του περιγράμματος και του σχήματος του πυρήνα υπολείπονται σε σχέση με την πλήρως συντηγμένη ζιρκονία, λόγω της συρρίκνωσης που ακολουθεί (η οποία όμως είναι ελεγχόμενη). Εικόνες 2α και 2β. Σάρωση και σχεδιασμός σκελετού ζιρκονίας οπίσθιας κάτω γέφυρας με τη μέθοδο CAD-CAM.

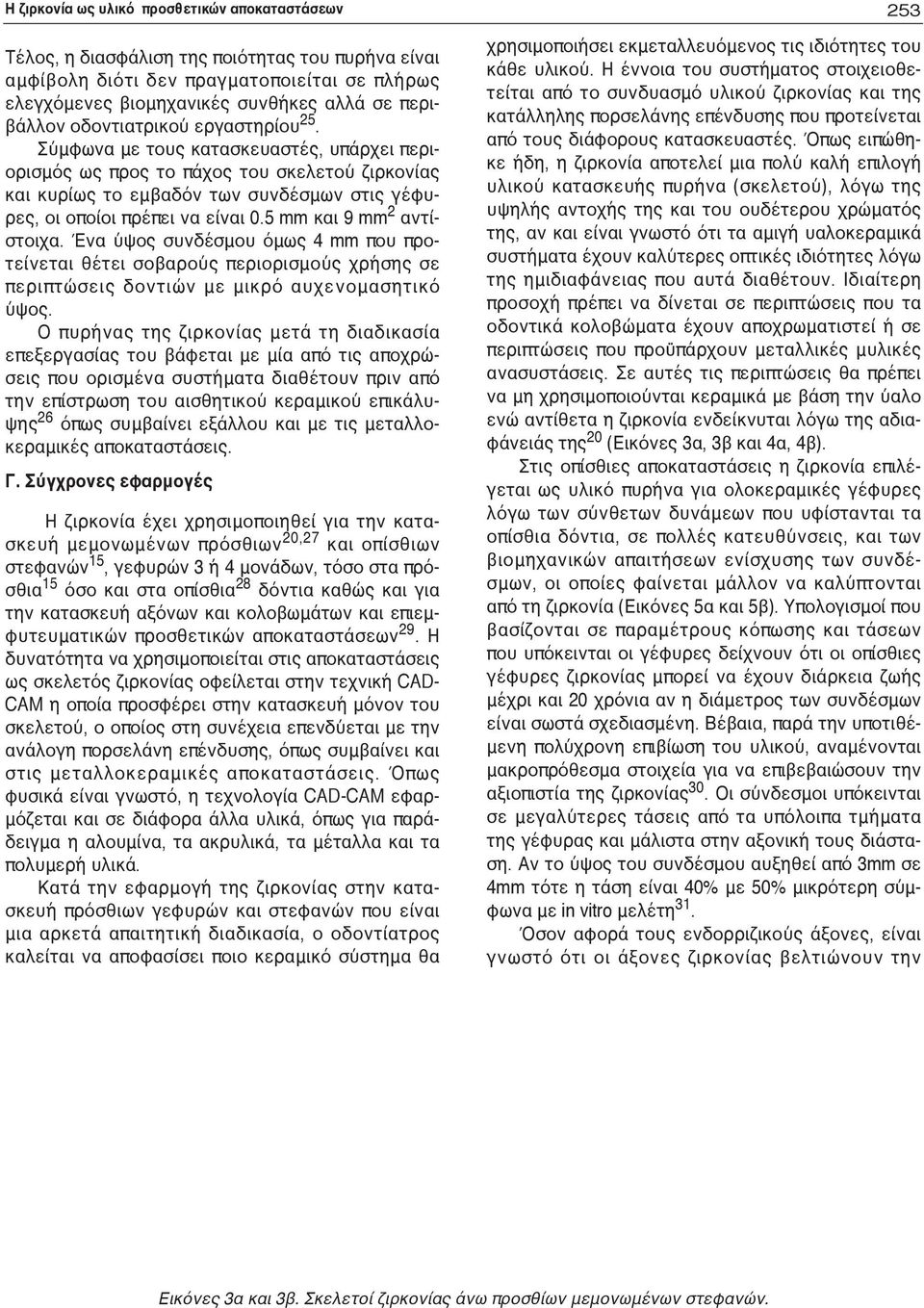

5 Η ζιρκονία ως υλικό προσθετικών αποκαταστάσεων Τέλος, η διασφάλιση της ποιότητας του πυρήνα είναι αμφίβολη διότι δεν πραγματοποιείται σε πλήρως ελεγχόμενες βιομηχανικές συνθήκες αλλά σε περιβάλλον οδοντιατρικού εργαστηρίου 25. Σύμφωνα με τους κατασκευαστές, υπάρχει περιορισμός ως προς το πάχος του σκελετού ζιρκονίας και κυρίως το εμβαδόν των συνδέσμων στις γέφυρες, οι οποίοι πρέπει να είναι 0.5 mm και 9 mm 2 αντίστοιχα. Ένα ύψος συνδέσμου όμως 4 mm που προτείνεται θέτει σοβαρούς περιορισμούς χρήσης σε περιπτώσεις δοντιών με μικρό αυχενομασητικό ύψος. Ο πυρήνας της ζιρκονίας μετά τη διαδικασία επεξεργασίας του βάφεται με μία από τις αποχρώσεις που ορισμένα συστήματα διαθέτουν πριν από την επίστρωση του αισθητικού κεραμικού επικάλυψης 26 όπως συμβαίνει εξάλλου και με τις μεταλλοκεραμικές αποκαταστάσεις. Γ. Σύγχρονες εφαρμογές Η ζιρκονία έχει χρησιμοποιηθεί για την κατασκευή μεμονωμένων πρόσθιων 20,27 και οπίσθιων στεφανών 15, γεφυρών 3 ή 4 μονάδων, τόσο στα πρόσθια 15 όσο και στα οπίσθια 28 δόντια καθώς και για την κατασκευή αξόνων και κολοβωμάτων και επιεμφυτευματικών προσθετικών αποκαταστάσεων 29. Η δυνατότητα να χρησιμοποιείται στις αποκαταστάσεις ως σκελετός ζιρκονίας οφείλεται στην τεχνική CAD- CAM η οποία προσφέρει στην κατασκευή μόνον του σκελετού, ο οποίος στη συνέχεια επενδύεται με την ανάλογη πορσελάνη επένδυσης, όπως συμβαίνει και στις μεταλλοκεραμικές αποκαταστάσεις. Όπως φυσικά είναι γνωστό, η τεχνολογία CAD-CAM εφαρμόζεται και σε διάφορα άλλα υλικά, όπως για παράδειγμα η αλουμίνα, τα ακρυλικά, τα μέταλλα και τα πολυμερή υλικά. Κατά την εφαρμογή της ζιρκονίας στην κατασκευή πρόσθιων γεφυρών και στεφανών που είναι μια αρκετά απαιτητική διαδικασία, ο οδοντίατρος καλείται να αποφασίσει ποιο κεραμικό σύστημα θα 253 χρησιμοποιήσει εκμεταλλευόμενος τις ιδιότητες του κάθε υλικού. Η έννοια του συστήματος στοιχειοθετείται από το συνδυασμό υλικού ζιρκονίας και της κατάλληλης πορσελάνης επένδυσης που προτείνεται από τους διάφορους κατασκευαστές. Όπως ειπώθηκε ήδη, η ζιρκονία αποτελεί μια πολύ καλή επιλογή υλικού κατασκευής πυρήνα (σκελετού), λόγω της υψηλής αντοχής της και του ουδέτερου χρώματός της, αν και είναι γνωστό ότι τα αμιγή υαλοκεραμικά συστήματα έχουν καλύτερες οπτικές ιδιότητες λόγω της ημιδιαφάνειας που αυτά διαθέτουν. Ιδιαίτερη προσοχή πρέπει να δίνεται σε περιπτώσεις που τα οδοντικά κολοβώματα έχουν αποχρωματιστεί ή σε περιπτώσεις που προϋπάρχουν μεταλλικές μυλικές ανασυστάσεις. Σε αυτές τις περιπτώσεις θα πρέπει να μη χρησιμοποιούνται κεραμικά με βάση την ύαλο ενώ αντίθετα η ζιρκονία ενδείκνυται λόγω της αδιαφάνειάς της 20 (Εικόνες 3α, 3β και 4α, 4β). Στις οπίσθιες αποκαταστάσεις η ζιρκονία επιλέγεται ως υλικό πυρήνα για ολοκεραμικές γέφυρες λόγω των σύνθετων δυνάμεων που υφίστανται τα οπίσθια δόντια, σε πολλές κατευθύνσεις, και των βιομηχανικών απαιτήσεων ενίσχυσης των συνδέσμων, οι οποίες φαίνεται μάλλον να καλύπτονται από τη ζιρκονία (Εικόνες 5α και 5β). Υπολογισμοί που βασίζονται σε παραμέτρους κόπωσης και τάσεων που υπόκεινται οι γέφυρες δείχνουν ότι οι οπίσθιες γέφυρες ζιρκονίας μπορεί να έχουν διάρκεια ζωής μέχρι και 20 χρόνια αν η διάμετρος των συνδέσμων είναι σωστά σχεδιασμένη. Βέβαια, παρά την υποτιθέμενη πολύχρονη επιβίωση του υλικού, αναμένονται μακροπρόθεσμα στοιχεία για να επιβεβαιώσουν την αξιοπιστία της ζιρκονίας 30. Οι σύνδεσμοι υπόκεινται σε μεγαλύτερες τάσεις από τα υπόλοιπα τμήματα της γέφυρας και μάλιστα στην αξονική τους διάσταση. Αν το ύψος του συνδέσμου αυξηθεί από 3mm σε 4mm τότε η τάση είναι 40% με 50% μικρότερη σύμφωνα με in vitro μελέτη 31. Όσον αφορά τους ενδορριζικούς άξονες, είναι γνωστό ότι οι άξονες ζιρκονίας βελτιώνουν την Εικόνες 3α και 3β. Σκελετοί ζιρκονίας άνω προσθίων μεμονωμένων στεφανών.

6 254 Καραγιάννη και συν Εικόνες 4α και 4β. Σκελετός ζιρκονίας άνω πρόσθιας γέφυρας και μεμονωμένης στεφάνης πριν και μετά την τοποθέτηση της πορσελάνης επένδυσης. Εικόνες 5α και 5β. Σκελετός ζιρκονίας κάτω οπίσθιας γέφυρας πριν και μετά την τοποθέτηση της πορσελάνης επένδυσης. αισθητική των ολοκεραμικών στεφανών, συγκρινόμενοι με αντίστοιχους μεταλλικούς ή με τους άξονες ανθρακονημάτων 32. Οι άξονες ζιρκονίας συνήθως προσκολλούνται με ρητινώδεις κονίες. Έχει αποδειχθεί όμως ότι αυτός ο τρόπος προσκόλλησης σχετίζεται με δυσκολία αφαίρεσής τους και με ανεπιθύμητη αύξηση της θερμοκρασίας. Εναλλακτική λύση αποτελεί η υαλοϊονομερής κονία αν σκεφτούμε ότι όταν με αυτήν συγκολλάται μεταλλικός άξονας αφαιρείται ευκολότερα και με μικρότερες δυνάμεις. In vitro μελέτες δείχνουν, βέβαια, ότι οι ρητινώδεις κονίες ανθίστανται στατιστικά σε υψηλότερες δυνάμεις εφελκυσμού από τις υαλοϊονομερείς κονίες 33. Η δυνατότητα της χρήσης αξόνων ζιρκονίας έχει ως πλεονέκτημα την αποφυγή αποχρωματισμού του δοντιού, ο οποίος μπορεί να συμβεί με τη διάβρωση που παρουσιάζουν οι μεταλλικοί άξονες 29. Οι ενδορριζικοί άξονες ζιρκονίας είναι ακτινοσκιεροί και βιοσυμβατοί και διαθέτουν υψηλή ακαμψία και σκληρότητα ενώ αντιδρούν όμοια με το χάλυβα. Διαθέτουν χαμηλή διαλυτότητα και δεν επηρεάζονται από αλλαγές στη θερμοκρασία. Διατίθενται σε κυλινδροκωνικό σχήμα και σε διάφορες διαστάσεις 29. Το σύστημα άξονα και κολοβώματος ζιρκονίας προσφέρει καλή αισθητική σε συνδυασμό με τις απαραίτητες μηχανικές ιδιότητες ώστε τα δόντια να ανθίστανται στις λειτουργικές τάσεις. Ωστόσο η αυξημένη ακαμψία των αξόνων αυτών συνδέεται με την πιθανότητα κατάγματος της ρίζας λόγω ασυμβατότητας με το μέτρο ελαστικότητας της οδοντίνης 34,35. Οι προκατασκευασμένοι ενδορριζικοί άξονες ζιρκονίας κυκλοφορούν στο εμπόριο σε διάφορες διαστάσεις με τα ανάλογα τρυπάνια διάνοιξης του ριζικού σωλήνα. Η χρήση τους συνδυάζεται με μυλι-

7 Η ζιρκονία ως υλικό προσθετικών αποκαταστάσεων 255 κή ανασύσταση από πορσελάνη αλουμίνας που χυτεύεται απευθείας επάνω στον προκατασκευασμένο άξονα ζιρκονίας και αποτελεί ένα ενιαίο σύστημα (Εικόνες 6α, 6β και 6γ). Η διαδικασία CAD-CAM περιλαμβάνει αρχικά την κατασκευή ενός προτύπου άξονα και μυλικής ανασύστασης με αυτοπολυμεριζόμενη ακρυλική ρητίνη σύμφωνα με τη μέθοδο της έμμεσης διαδικασίας. Με τη βοήθεια του συστήματος σαρώνεται το πρότυπο και φρεζάρεται ο άξονας και η μυλική ανασύσταση. Αυτή η κατασκευή είναι ανθεκτική διότι αποτελείται από ένα ενιαίο κομμάτι ζιρκονίας. Το σύστημα άξονα-κολοβώματος προσκολλάται στο δόντι που αποκαθίσταται και κατασκευάζεται η στεφάνη34 (Εικόνες 7α, 7β και 7γ). Εικόνες 7α, 7β και 7γ. Στάδια κατασκευής άξονα ζιρκονίας με την μέθοδο CAD-CAM. Δ. Συγκριτική αξιολόγηση με μεταλλοκεραμική, γαλβανοκεραμική, άλλα ολοκεραμικά συστήματα Εικόνες 6α, 6β και 6γ. Στάδια κατασκευής προκατασκευασμένου άξονα ζιρκονίας. Η θεραπεία ασθενών με αποκαταστάσεις στην αισθητική ζώνη αποτελεί μια πρόκληση για τον οδοντίατρο. Ο στόχος της θεραπείας πρέπει να είναι όχι μόνο μια άριστη αισθητική αποκατάσταση αλλά και μια λειτουργική αποκατάσταση, ανθεκτική στον χρόνο. Η αποκατάσταση ολικής κάλυψης με ζιρκονία

8 256 Καραγιάννη και συν θεωρείται από πολλούς ασφαλής και προβλέψιμη επιλογή, αισθητικά και λειτουργικά. Όσον αφορά το υψηλό ποσοστό ρωγμών του κεραμικού επικάλυψης της ζιρκονίας, που αποτελεί ένα μειονέκτημα των αποκαταστάσεων ζιρκονίας, σήμερα αναπτύσσονται ήδη ειδικά κεραμικά που προσπαθούν να είναι πιο συμβατά με τη ζιρκονία (με παρόμοιους συντελεστές θερμικής διαστολής) 17. Φυσικά, ιδιαίτερη προσοχή θα πρέπει να δίνεται στο μέγιστο πάχος ανυποστήρικτης πορσελάνης, το οποίο δεν θα πρέπει να υπερβαίνει τα 2 mm, λόγω της μη ενιαίας υποστήριξης του κεραμικού από τον πυρήνα ζιρκονίας 15, όπως ισχύει εξάλλου και για κάθε μεταλλοκεραμική αποκατάσταση. Ωστόσο, η κύρια ένδειξη εφαρμογής των αποκαταστάσεων ζιρκονίας παραμένει η χρήση της στην κατασκευή σκελετών γεφυρών και μάλιστα στις οπίσθιες περιοχές λόγω της απαράμιλλης αντοχής της η οποία συναγωνίζεται αυτήν των μετάλλων. Η εφαρμογές της στην αισθητική ζώνη μάλλον κρίνονται περιορισμένες συγκριτικά με αυτές των υαλοκεραμικών λόγω της μεγάλης αδιαφάνειας της. Σήμερα διατυπώνεται η άποψη ότι οι μεταλλοκεραμικές αποκαταστάσεις στην στο μέλλον θα περιοριστούν, εφόσον μπορούν να χρησιμοποιηθούν κεραμικά υλικά. Εξάλλου, τα υψηλής περιεκτικότητας σε χρυσό μέταλλα (Au-Pt) αν και έχουν κάποιες δυνατότητες αισθητικής απόδοσης, έχουν μειωμένες φυσικομηχανικές ιδιότητες ενώ τα βασικά κράματα έχουν καλές ιδιότητες, αλλά λόγω χρώματος μειωμένη αισθητική απόδοση. Τέλος, τα μέσης περιεκτικότητας σε χρυσό (Au-Pd) έχουν μέσες φυσικομηχανικές ιδιότητες και μέση αισθητική απόδοση 35 (Εικόνες 8α και 8β). Τα παραπάνω συμβαίνουν γιατί τα μέταλλα επηρεάζουν λόγω της αδιαφάνειας τους την επιθυμητή απόδοση ημιδιαφάνειας των αποκαταστάσεων. Επίσης, αξίζει να αναφερθεί ότι είναι πιθανή η εμφάνιση αλλεργικών αντιδράσεων σε μέταλλα σε κάποιους ασθενείς γεγονός που ενισχύει την προτίμηση των Εικόνες 9α και 9β. Γαλβανοκεραμική στεφάνη. Εικόνες 8α και 8β. Αισθητικό πρόβλημα μεταλλοκεραμικών αποκαταστάσεων.

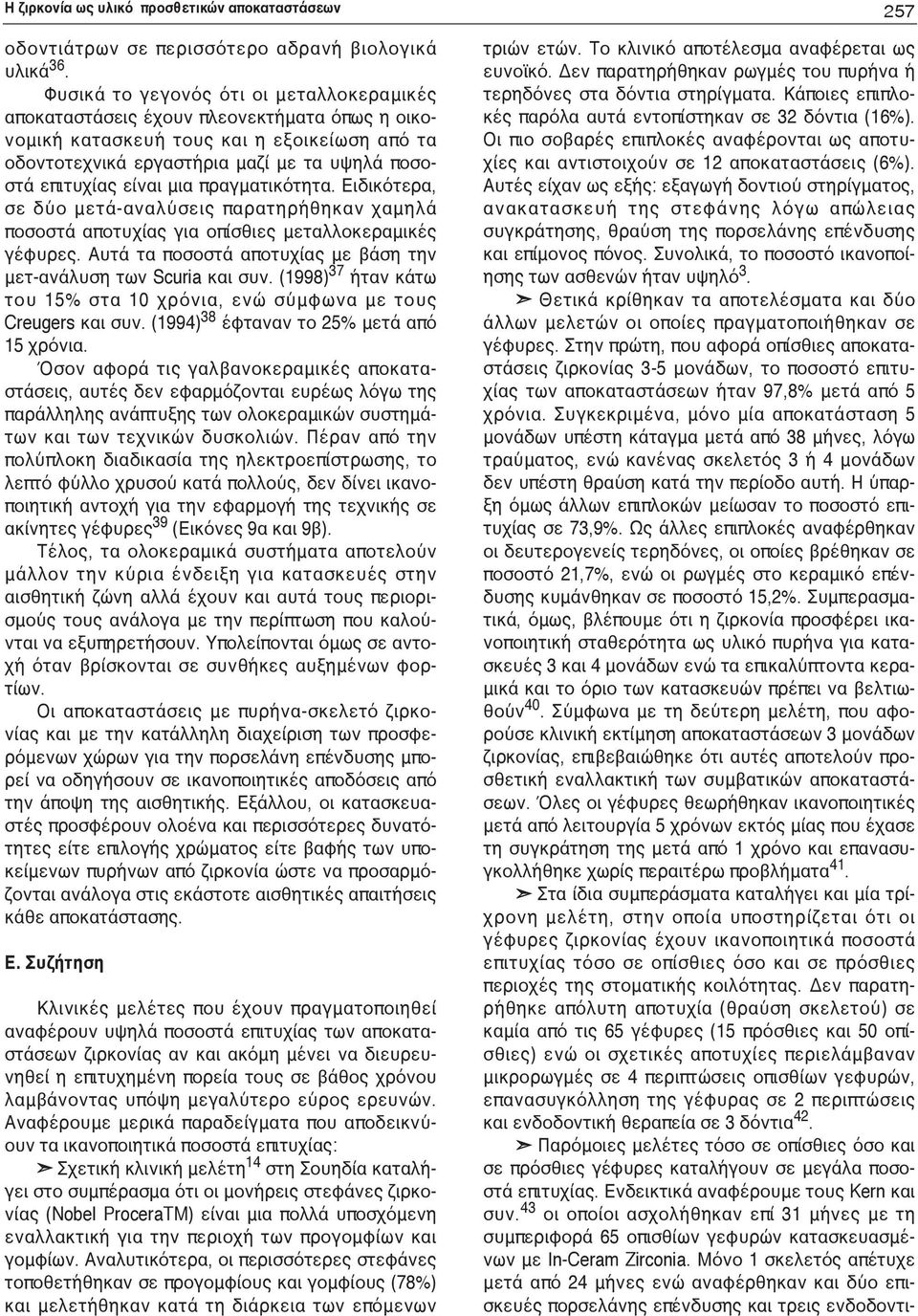

9 Η ζιρκονία ως υλικό προσθετικών αποκαταστάσεων 257 οδοντιάτρων σε περισσότερο αδρανή βιολογικά υλικά 36. Φυσικά το γεγονός ότι οι μεταλλοκεραμικές αποκαταστάσεις έχουν πλεονεκτήματα όπως η οικονομική κατασκευή τους και η εξοικείωση από τα οδοντοτεχνικά εργαστήρια μαζί με τα υψηλά ποσοστά επιτυχίας είναι μια πραγματικότητα. Ειδικότερα, σε δύο μετά-αναλύσεις παρατηρήθηκαν χαμηλά ποσοστά αποτυχίας για οπίσθιες μεταλλοκεραμικές γέφυρες. Αυτά τα ποσοστά αποτυχίας με βάση την μετ-ανάλυση των Scuria και συν. (1998) 37 ήταν κάτω του 15% στα 10 χρόνια, ενώ σύμφωνα με τους Creugers και συν. (1994) 38 έφταναν το 25% μετά από 15 χρόνια. Όσον αφορά τις γαλβανοκεραμικές αποκαταστάσεις, αυτές δεν εφαρμόζονται ευρέως λόγω της παράλληλης ανάπτυξης των ολοκεραμικών συστημάτων και των τεχνικών δυσκολιών. Πέραν από την πολύπλοκη διαδικασία της ηλεκτροεπίστρωσης, το λεπτό φύλλο χρυσού κατά πολλούς, δεν δίνει ικανοποιητική αντοχή για την εφαρμογή της τεχνικής σε ακίνητες γέφυρες 39 (Εικόνες 9α και 9β). Τέλος, τα ολοκεραμικά συστήματα αποτελούν μάλλον την κύρια ένδειξη για κατασκευές στην αισθητική ζώνη αλλά έχουν και αυτά τους περιορισμούς τους ανάλογα με την περίπτωση που καλούνται να εξυπηρετήσουν. Υπολείπονται όμως σε αντοχή όταν βρίσκονται σε συνθήκες αυξημένων φορτίων. Οι αποκαταστάσεις με πυρήνα-σκελετό ζιρκονίας και με την κατάλληλη διαχείριση των προσφερόμενων χώρων για την πορσελάνη επένδυσης μπορεί να οδηγήσουν σε ικανοποιητικές αποδόσεις από την άποψη της αισθητικής. Εξάλλου, οι κατασκευαστές προσφέρουν ολοένα και περισσότερες δυνατότητες είτε επιλογής χρώματος είτε βαφής των υποκείμενων πυρήνων από ζιρκονία ώστε να προσαρμόζονται ανάλογα στις εκάστοτε αισθητικές απαιτήσεις κάθε αποκατάστασης. Ε. Συζήτηση Κλινικές μελέτες που έχουν πραγματοποιηθεί αναφέρουν υψηλά ποσοστά επιτυχίας των αποκαταστάσεων ζιρκονίας αν και ακόμη μένει να διευρευνηθεί η επιτυχημένη πορεία τους σε βάθος χρόνου λαμβάνοντας υπόψη μεγαλύτερο εύρος ερευνών. Αναφέρουμε μερικά παραδείγματα που αποδεικνύουν τα ικανοποιητικά ποσοστά επιτυχίας: Σχετική κλινική μελέτη 14 στη Σουηδία καταλήγει στο συμπέρασμα ότι οι μονήρεις στεφάνες ζιρκονίας (Nobel ProceraTM) είναι μια πολλά υποσχόμενη εναλλακτική για την περιοχή των προγομφίων και γομφίων. Αναλυτικότερα, οι περισσότερες στεφάνες τοποθετήθηκαν σε προγομφίους και γομφίους (78%) και μελετήθηκαν κατά τη διάρκεια των επόμενων τριών ετών. Το κλινικό αποτέλεσμα αναφέρεται ως ευνοϊκό. Δεν παρατηρήθηκαν ρωγμές του πυρήνα ή τερηδόνες στα δόντια στηρίγματα. Κάποιες επιπλοκές παρόλα αυτά εντοπίστηκαν σε 32 δόντια (16%). Οι πιο σοβαρές επιπλοκές αναφέρονται ως αποτυχίες και αντιστοιχούν σε 12 αποκαταστάσεις (6%). Αυτές είχαν ως εξής: εξαγωγή δοντιού στηρίγματος, ανακατασκευή της στεφάνης λόγω απώλειας συγκράτησης, θραύση της πορσελάνης επένδυσης και επίμονος πόνος. Συνολικά, το ποσοστό ικανοποίησης των ασθενών ήταν υψηλό 3. Θετικά κρίθηκαν τα αποτελέσματα και δύο άλλων μελετών οι οποίες πραγματοποιήθηκαν σε γέφυρες. Στην πρώτη, που αφορά οπίσθιες αποκαταστάσεις ζιρκονίας 3-5 μονάδων, το ποσοστό επιτυχίας των αποκαταστάσεων ήταν 97,8% μετά από 5 χρόνια. Συγκεκριμένα, μόνο μία αποκατάσταση 5 μονάδων υπέστη κάταγμα μετά από 38 μήνες, λόγω τραύματος, ενώ κανένας σκελετός 3 ή 4 μονάδων δεν υπέστη θραύση κατά την περίοδο αυτή. Η ύπαρξη όμως άλλων επιπλοκών μείωσαν το ποσοστό επιτυχίας σε 73,9%. Ως άλλες επιπλοκές αναφέρθηκαν οι δευτερογενείς τερηδόνες, οι οποίες βρέθηκαν σε ποσοστό 21,7%, ενώ οι ρωγμές στο κεραμικό επένδυσης κυμάνθηκαν σε ποσοστό 15,2%. Συμπερασματικά, όμως, βλέπουμε ότι η ζιρκονία προσφέρει ικανοποιητική σταθερότητα ως υλικό πυρήνα για κατασκευές 3 και 4 μονάδων ενώ τα επικαλύπτοντα κεραμικά και το όριο των κατασκευών πρέπει να βελτιωθούν 40. Σύμφωνα με τη δεύτερη μελέτη, που αφορούσε κλινική εκτίμηση αποκαταστάσεων 3 μονάδων ζιρκονίας, επιβεβαιώθηκε ότι αυτές αποτελούν προσθετική εναλλακτική των συμβατικών αποκαταστάσεων. Όλες οι γέφυρες θεωρήθηκαν ικανοποιητικές μετά από λειτουργία 5 χρόνων εκτός μίας που έχασε τη συγκράτηση της μετά από 1 χρόνο και επανασυγκολλήθηκε χωρίς περαιτέρω προβλήματα 41. Στα ίδια συμπεράσματα καταλήγει και μία τρίχρονη μελέτη, στην οποία υποστηρίζεται ότι οι γέφυρες ζιρκονίας έχουν ικανοποιητικά ποσοστά επιτυχίας τόσο σε οπίσθιες όσο και σε πρόσθιες περιοχές της στοματικής κοιλότητας. Δεν παρατηρήθηκε απόλυτη αποτυχία (θραύση σκελετού) σε καμία από τις 65 γέφυρες (15 πρόσθιες και 50 οπίσθιες) ενώ οι σχετικές αποτυχίες περιελάμβαναν μικρορωγμές σε 4 περιπτώσεις οπισθίων γεφυρών, επανασυγκόλληση της γέφυρας σε 2 περιπτώσεις και ενδοδοντική θεραπεία σε 3 δόντια 42. Παρόμοιες μελέτες τόσο σε οπίσθιες όσο και σε πρόσθιες γέφυρες καταλήγουν σε μεγάλα ποσοστά επιτυχίας. Ενδεικτικά αναφέρουμε τους Kern και συν. 43 οι οποίοι ασχολήθηκαν επί 31 μήνες με τη συμπεριφορά 65 οπισθίων γεφυρών κατασκευασμένων με In-Ceram Zirconia. Μόνο 1 σκελετός απέτυχε μετά από 24 μήνες ενώ αναφέρθηκαν και δύο επισκευές πορσελάνης επένδυσης και τρεις ενδοδοντι-

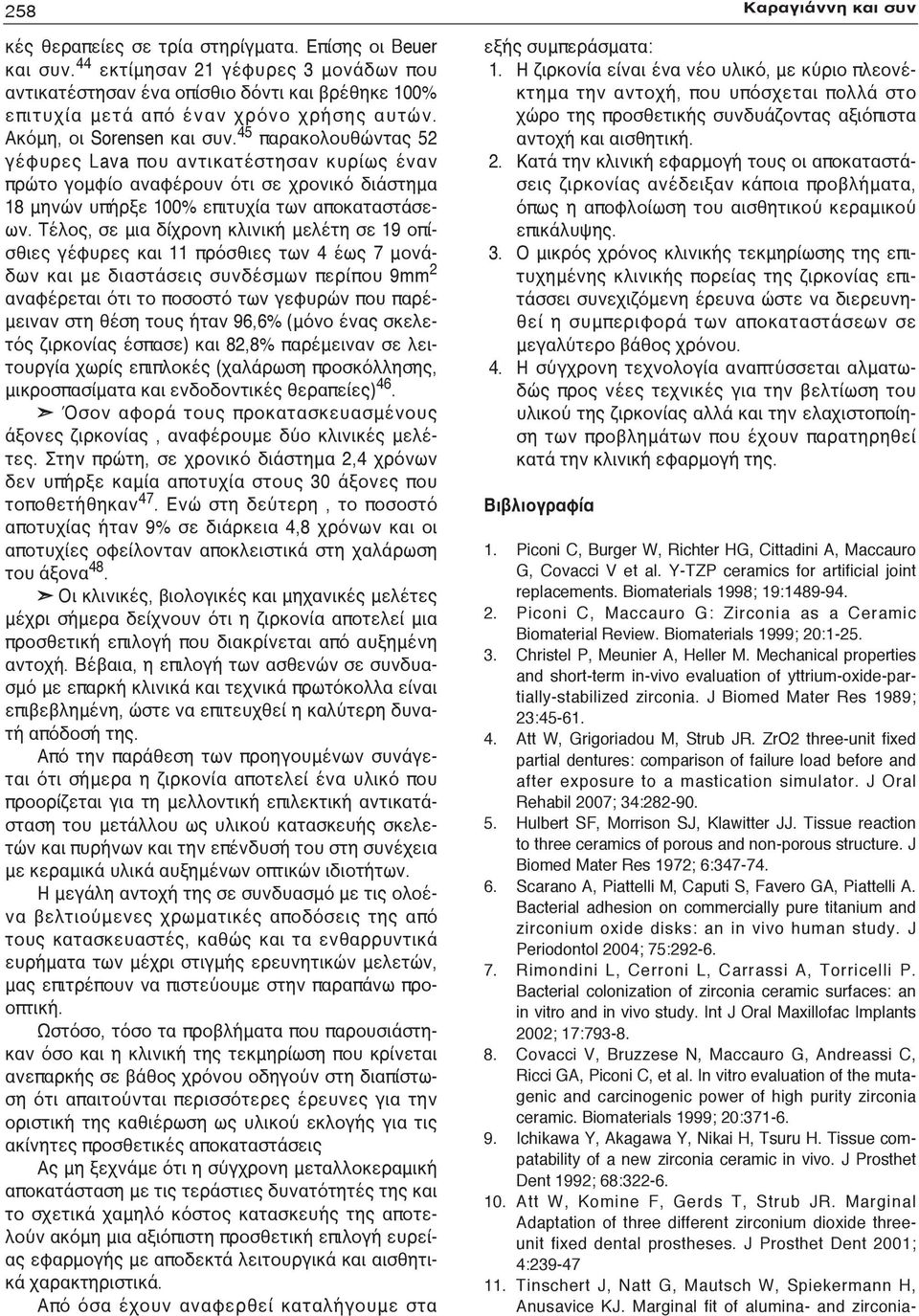

10 258 Καραγιάννη και συν κές θεραπείες σε τρία στηρίγματα. Επίσης οι Beuer και συν. 44 εκτίμησαν 21 γέφυρες 3 μονάδων που αντικατέστησαν ένα οπίσθιο δόντι και βρέθηκε 100% επιτυχία μετά από έναν χρόνο χρήσης αυτών. Ακόμη, οι Sorensen και συν. 45 παρακολουθώντας 52 γέφυρες Lava που αντικατέστησαν κυρίως έναν πρώτο γομφίο αναφέρουν ότι σε χρονικό διάστημα 18 μηνών υπήρξε 100% επιτυχία των αποκαταστάσεων. Τέλος, σε μια δίχρονη κλινική μελέτη σε 19 οπίσθιες γέφυρες και 11 πρόσθιες των 4 έως 7 μονάδων και με διαστάσεις συνδέσμων περίπου 9mm 2 αναφέρεται ότι το ποσοστό των γεφυρών που παρέμειναν στη θέση τους ήταν 96,6% (μόνο ένας σκελετός ζιρκονίας έσπασε) και 82,8% παρέμειναν σε λειτουργία χωρίς επιπλοκές (χαλάρωση προσκόλλησης, μικροσπασίματα και ενδοδοντικές θεραπείες) 46. Όσον αφορά τους προκατασκευασμένους άξονες ζιρκονίας, αναφέρουμε δύο κλινικές μελέτες. Στην πρώτη, σε χρονικό διάστημα 2,4 χρόνων δεν υπήρξε καμία αποτυχία στους 30 άξονες που τοποθετήθηκαν 47. Ενώ στη δεύτερη, το ποσοστό αποτυχίας ήταν 9% σε διάρκεια 4,8 χρόνων και οι αποτυχίες οφείλονταν αποκλειστικά στη χαλάρωση του άξονα 48. Οι κλινικές, βιολογικές και μηχανικές μελέτες μέχρι σήμερα δείχνουν ότι η ζιρκονία αποτελεί μια προσθετική επιλογή που διακρίνεται από αυξημένη αντοχή. Βέβαια, η επιλογή των ασθενών σε συνδυασμό με επαρκή κλινικά και τεχνικά πρωτόκολλα είναι επιβεβλημένη, ώστε να επιτευχθεί η καλύτερη δυνατή απόδοσή της. Από την παράθεση των προηγουμένων συνάγεται ότι σήμερα η ζιρκονία αποτελεί ένα υλικό που προορίζεται για τη μελλοντική επιλεκτική αντικατάσταση του μετάλλου ως υλικού κατασκευής σκελετών και πυρήνων και την επένδυσή του στη συνέχεια με κεραμικά υλικά αυξημένων οπτικών ιδιοτήτων. Η μεγάλη αντοχή της σε συνδυασμό με τις ολοένα βελτιούμενες χρωματικές αποδόσεις της από τους κατασκευαστές, καθώς και τα ενθαρρυντικά ευρήματα των μέχρι στιγμής ερευνητικών μελετών, μας επιτρέπουν να πιστεύουμε στην παραπάνω προοπτική. Ωστόσο, τόσο τα προβλήματα που παρουσιάστηκαν όσο και η κλινική της τεκμηρίωση που κρίνεται ανεπαρκής σε βάθος χρόνου οδηγούν στη διαπίστωση ότι απαιτούνται περισσότερες έρευνες για την οριστική της καθιέρωση ως υλικού εκλογής για τις ακίνητες προσθετικές αποκαταστάσεις Ας μη ξεχνάμε ότι η σύγχρονη μεταλλοκεραμική αποκατάσταση με τις τεράστιες δυνατότητές της και το σχετικά χαμηλό κόστος κατασκευής της αποτελούν ακόμη μια αξιόπιστη προσθετική επιλογή ευρείας εφαρμογής με αποδεκτά λειτουργικά και αισθητικά χαρακτηριστικά. Από όσα έχουν αναφερθεί καταλήγουμε στα εξής συμπεράσματα: 1. Η ζιρκονία είναι ένα νέο υλικό, με κύριο πλεονέκτημα την αντοχή, που υπόσχεται πολλά στο χώρο της προσθετικής συνδυάζοντας αξιόπιστα αντοχή και αισθητική. 2. Κατά την κλινική εφαρμογή τους οι αποκαταστάσεις ζιρκονίας ανέδειξαν κάποια προβλήματα, όπως η αποφλοίωση του αισθητικού κεραμικού επικάλυψης. 3. Ο μικρός χρόνος κλινικής τεκμηρίωσης της επιτυχημένης κλινικής πορείας της ζιρκονίας επιτάσσει συνεχιζόμενη έρευνα ώστε να διερευνηθεί η συμπεριφορά των αποκαταστάσεων σε μεγαλύτερο βάθος χρόνου. 4. Η σύγχρονη τεχνολογία αναπτύσσεται αλματωδώς προς νέες τεχνικές για την βελτίωση του υλικού της ζιρκονίας αλλά και την ελαχιστοποίηση των προβλημάτων που έχουν παρατηρηθεί κατά την κλινική εφαρμογή της. Βιβλιογραφία 1. Piconi C, Burger W, Richter HG, Cittadini A, Maccauro G, Covacci V et al. Y-TZP ceramics for artificial joint replacements. Biomaterials 1998; 19: Piconi C, Maccauro G: Zirconia as a Ceramic Biomaterial Review. Biomaterials 1999; 20: Christel P, Meunier A, Heller M. Mechanical properties and short-term in-vivo evaluation of yttrium-oxide-partially-stabilized zirconia. J Biomed Mater Res 1989; 23: Att W, Grigoriadou M, Strub JR. ZrΟ2 three-unit fixed partial dentures: comparison of failure load before and after exposure to a mastication simulator. J Oral Rehabil 2007; 34: Hulbert SF, Morrison SJ, Klawitter JJ. Tissue reaction to three ceramics of porous and non-porous structure. J Biomed Mater Res 1972; 6: Scarano A, Piattelli M, Caputi S, Favero GA, Piattelli A. Bacterial adhesion on commercially pure titanium and zirconium oxide disks: an in vivo human study. J Periodontol 2004; 75: Rimondini L, Cerroni L, Carrassi A, Torricelli P. Bacterial colonization of zirconia ceramic surfaces: an in vitro and in vivo study. Int J Oral Maxillofac Implants 2002; 17: Covacci V, Bruzzese N, Maccauro G, Andreassi C, Ricci GA, Piconi C, et al. In vitro evaluation of the mutagenic and carcinogenic power of high purity zirconia ceramic. Biomaterials 1999; 20: Ichikawa Y, Akagawa Y, Nikai H, Tsuru H. Tissue compatability of a new zirconia ceramic in vivo. J Prosthet Dent 1992; 68: Att W, Komine F, Gerds T, Strub JR. Marginal Adaptation of three different zirconium dioxide threeunit fixed dental prostheses. J Prosthet Dent 2001; 4: Tinschert J, Natt G, Mautsch W, Spiekermann H, Anusavice KJ. Marginal fit of alumina- and zirconia-

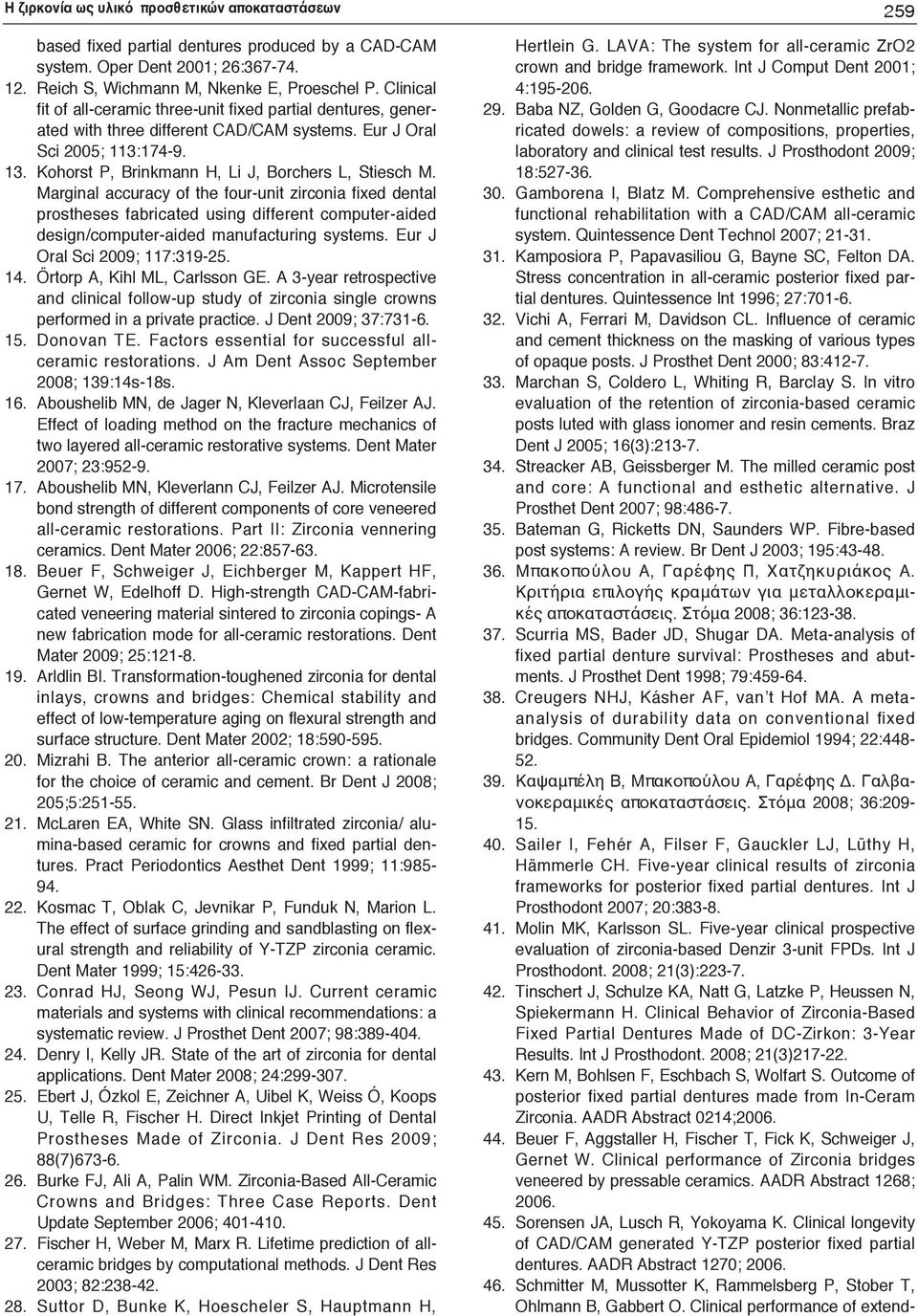

11 Η ζιρκονία ως υλικό προσθετικών αποκαταστάσεων 259 based fixed partial dentures produced by a CAD-CAM system. Oper Dent 2001; 26: Reich S, Wichmann M, Nkenke E, Proeschel P. Clinical fit of all-ceramic three-unit fixed partial dentures, generated with three different CAD/CAM systems. Eur J Oral Sci 2005; 113: Kohorst P, Brinkmann H, Li J, Borchers L, Stiesch M. Marginal accuracy of the four-unit zirconia fixed dental prostheses fabricated using different computer-aided design/computer-aided manufacturing systems. Eur J Oral Sci 2009; 117: Örtorp A, Kihl ML, Carlsson GE. Α 3-year retrospective and clinical follow-up study of zirconia single crowns performed in a private practice. J Dent 2009; 37: Donovan TE. Factors essential for successful allceramic restorations. J Am Dent Assoc September 2008; 139:14s-18s. 16. Aboushelib MN, de Jager N, Kleverlaan CJ, Feilzer AJ. Effect of loading method on the fracture mechanics of two layered all-ceramic restorative systems. Dent Mater 2007; 23: Aboushelib MN, Kleverlann CJ, Feilzer AJ. Microtensile bond strength of different components of core veneered all-ceramic restorations. Part II: Zirconia vennering ceramics. Dent Mater 2006; 22: Beuer F, Schweiger J, Eichberger M, Kappert HF, Gernet W, Edelhoff D. High-strength CAD-CAM-fabricated veneering material sintered to zirconia copings- A new fabrication mode for all-ceramic restorations. Dent Mater 2009; 25: Arldlin BI. Transformation-toughened zirconia for dental inlays, crowns and bridges: Chemical stability and effect of low-temperature aging on flexural strength and surface structure. Dent Mater 2002; 18: Mizrahi B. The anterior all-ceramic crown: a rationale for the choice of ceramic and cement. Br Dent J 2008; 205;5: McLaren EA, White SN. Glass infiltrated zirconia/ alumina-based ceramic for crowns and fixed partial dentures. Pract Periodontics Aesthet Dent 1999; 11: Kosmac T, Oblak C, Jevnikar P, Funduk N, Marion L. The effect of surface grinding and sandblasting on flexural strength and reliability of Y-TZP zirconia ceramic. Dent Mater 1999; 15: Conrad HJ, Seong WJ, Pesun IJ. Current ceramic materials and systems with clinical recommendations: a systematic review. J Prosthet Dent 2007; 98: Denry I, Kelly JR. State of the art of zirconia for dental applications. Dent Mater 2008; 24: Ebert J, Ózkol E, Zeichner A, Uibel K, Weiss Ó, Koops U, Telle R, Fischer H. Direct Inkjet Printing of Dental Prostheses Made of Zirconia. J Dent Res 2009; 88(7) Burke FJ, Ali A, Palin WM. Zirconia-Based All-Ceramic Crowns and Bridges: Three Case Reports. Dent Update September 2006; Fischer H, Weber M, Marx R. Lifetime prediction of allceramic bridges by computational methods. J Dent Res 2003; 82: Suttor D, Bunke K, Hoescheler S, Hauptmann H, Hertlein G. LAVA: The system for all-ceramic ΖrO2 crown and bridge framework. Int J Comput Dent 2001; 4: Baba NZ, Golden G, Goodacre CJ. Nonmetallic prefabricated dowels: a review of compositions, properties, laboratory and clinical test results. J Prosthodont 2009; 18: Gamborena I, Blatz M. Comprehensive esthetic and functional rehabilitation with a CAD/CAM all-ceramic system. Quintessence Dent Technol 2007; Kamposiora P, Papavasiliou G, Bayne SC, Felton DA. Stress concentration in all-ceramic posterior fixed partial dentures. Quintessence Int 1996; 27: Vichi A, Ferrari M, Davidson CL. Influence of ceramic and cement thickness on the masking of various types of opaque posts. J Prosthet Dent 2000; 83: Marchan S, Coldero L, Whiting R, Barclay S. In vitro evaluation of the retention of zirconia-based ceramic posts luted with glass ionomer and resin cements. Braz Dent J 2005; 16(3): Streacker AB, Geissberger M. The milled ceramic post and core: A functional and esthetic alternative. J Prosthet Dent 2007; 98: Bateman G, Ricketts DN, Saunders WP. Fibre-based post systems: A review. Br Dent J 2003; 195: Μπακοπούλου Α, Γαρέφης Π, Χατζηκυριάκος Α. Κριτήρια επιλογής κραμάτων για μεταλλοκεραμικές αποκαταστάσεις. Στόμα 2008; 36: Scurria MS, Bader JD, Shugar DA. Meta-analysis of fixed partial denture survival: Prostheses and abutments. J Prosthet Dent 1998; 79: Creugers NHJ, Kásher AF, van t Hof MA. A metaanalysis of durability data on conventional fixed bridges. Community Dent Oral Epidemiol 1994; 22: Καψαμπέλη Β, Μπακοπούλου Α, Γαρέφης Δ. Γαλβανοκεραμικές αποκαταστάσεις. Στόμα 2008; 36: Sailer I, Fehér A, Filser F, Gauckler LJ, Lüthy H, Hämmerle CH. Five-year clinical results of zirconia frameworks for posterior fixed partial dentures. Int J Prosthodont 2007; 20: Molin MK, Karlsson SL. Five-year clinical prospective evaluation of zirconia-based Denzir 3-unit FPDs. Int J Prosthodont. 2008; 21(3): Tinschert J, Schulze KA, Natt G, Latzke P, Heussen N, Spiekermann H. Clinical Behavior of Zirconia-Based Fixed Partial Dentures Made of DC-Zirkon: 3-Year Results. Int J Prosthodont. 2008; 21(3) Kern M, Bohlsen F, Eschbach S, Wolfart S. Outcome of posterior fixed partial dentures made from In-Ceram Zirconia. AADR Abstract 0214; Beuer F, Aggstaller H, Fischer T, Fick K, Schweiger J, Gernet W. Clinical performance of Zirconia bridges veneered by pressable ceramics. AADR Abstract 1268; Sorensen JA, Lusch R, Yokoyama K. Clinical longevity of CAD/CAM generated Y-TZP posterior fixed partial dentures. AADR Abstract 1270; Schmitter M, Mussotter K, Rammelsberg P, Stober T, Ohlmann B, Gabbert O. Clinical performance of extend-

12 260 Καραγιάννη και συν ed zirconia frameworks for fixed dental prostheses: two-year results. J Oral Rehabil. 2009; 36: Nothdurft FP, Pospiech PR. Clinical evaluation of pulpless teeth restored with conventionally cemented zirconia posts: a pilot study. J Prosthet Dent 2006; 95: Paul SJ, Werder P. Clinical success of zirconium oxide posts with resin composite of glass-ceramic cores in endodontically treated teeth: a 4-year retrospective study. Int J Prosthodont 2004; 17:524-8.

Integrated Ceramics. Ένα σύστημα που προσαρμόζεται εντυπωσιακά.

Integrated Ceramics. Ένα σύστημα που προσαρμόζεται εντυπωσιακά. Integrated Ceramics Ένα σύστημα που προσαρμόζεται εντυπωσιακά. Integrated Ceramics Ποια υλικά για κεραμικές επικαλύψεις έχετε στο εργαστήριό σας; Υαλοκεραμικό υλικό Πολύτιμα κράματα Υλικά για σκελετούς

Διαβάστε περισσότερα

Από: Οδοντιατρικό Κέντρο "Dental Center"

Από: Οδοντιατρικό Κέντρο Dental Center Από: Οδοντιατρικό Κέντρο "Dental Center" Η ζιρκονία ή Y-TZP (Yttria τετραγωνικοί πολυκρύσταλλοι σταθεροποιημένης ζιρκονίας), είναι στιλπνή, χρώματος λευκού, που μοιάζει με τιτάνιο, είναι στερεό υλικό σε

Διαβάστε περισσότερα

Αποκαθιστώντας την αυτοπεποίθηση του φυσικού σας χαμόγελου. Αντικαθιστώντας χαμένα δόντια με εμφυτεύματα

Αποκαθιστώντας την αυτοπεποίθηση του φυσικού σας χαμόγελου. Αντικαθιστώντας χαμένα δόντια με εμφυτεύματα Αποκαθιστώντας την αυτοπεποίθηση του φυσικού σας χαμόγελου Αντικαθιστώντας χαμένα δόντια με εμφυτεύματα Τι είναι τα οδοντικά εμφυτεύματα; Τα οδοντικά εμφυτεύματα είναι μικρές βίδες τιτανίου που εκτελούν

Διαβάστε περισσότερα

Ολοκεραμικές αποκαταστάσεις διπυριτικού λιθίου, αλουμίνας και ζιρκονίας. Μέρος Α Εργαστηριακά δεδομένα

Ολοκεραμικές αποκαταστάσεις διπυριτικού λιθίου, αλουμίνας και ζιρκονίας. Μέρος Α Εργαστηριακά δεδομένα Προσθετική ΣΤΟΜΑ 2018; 46: 3 8 Βιβλιογραφική Ανασκόπηση Ολοκεραμικές αποκαταστάσεις διπυριτικού λιθίου, αλουμίνας και ζιρκονίας. Μέρος Α Εργαστηριακά δεδομένα ΙΦ. ΕΛΕΥΘΕΡΙΑΔΟΥ 1, Μ. ΡΑΠΤΟΠΟΥΛΟΣ 1, Μ. ΚΟΚΟΤΗ

Διαβάστε περισσότερα

Dental Expert. Ο Εξειδικευµένος Συνεργάτης του Οδοντιατρείου σας

Dental Expert. Ο Εξειδικευµένος Συνεργάτης του Οδοντιατρείου σας Dental Expert Ο Εξειδικευµένος Συνεργάτης του Οδοντιατρείου σας Αεροαποτριβή Άννα Ελµάογλου Ε.Π.Ε. - Φειδιππίδου 30, 11527, Aθήνα Tηλ 210 7770739, 210 7770757 Φαξ 210 7770716 email: info@dental-expert.gr

Διαβάστε περισσότερα

Συμβόλαιο Οδοντιατρικής Φροντίδας και Υποστήριξης Dental Care. Πίνακας Οδοντιατρικών Πράξεων

Συμβόλαιο Οδοντιατρικής Φροντίδας και Υποστήριξης Dental Care. Πίνακας Οδοντιατρικών Πράξεων Συμβόλαιο Οδοντιατρικής Φροντίδας και Υποστήριξης Dental Care Πίνακας Οδοντιατρικών Πράξεων Κόστος συμμετοχής Ασφαλισμένου (Ποσό σε ) 1. ΓΕΝΙΚΑ Οδοντιατρική εξέταση 6 Καθαρισμός οδόντων μέχρι δύο (2) φορές

Διαβάστε περισσότερα

Αντιμετώπιση δοντιών με εκτεταμένη απώλεια ιστών

Αντιμετώπιση δοντιών με εκτεταμένη απώλεια ιστών Στρατής Παπάζογλου Προσθετολόγος, MS, PhD Επικ. Καθηγητής Οδοντικής Χειρουργικής Αντιμετώπιση δοντιών με εκτεταμένη απώλεια ιστών Εκτεταμένη απώλεια ιστών Κοιλότητες μεγαλύτερες από τυπικές, συχνά αποκαθυστούν

Διαβάστε περισσότερα

Clever Dental 65+ και Clever Dental 65+ Basic ΑΝΑΛΥΤΙΚΟΣ ΠΙΝΑΚΑΣ ΑΣΦΑΛΙΣΤΡΩΝ

Clever Dental 65+ και Clever Dental 65+ Basic ΑΝΑΛΥΤΙΚΟΣ ΠΙΝΑΚΑΣ ΑΣΦΑΛΙΣΤΡΩΝ Clever Dental 65+ και Clever Dental 65+ Basic ΑΝΑΛΥΤΙΚΟΣ ΠΙΝΑΚΑΣ ΑΣΦΑΛΙΣΤΡΩΝ ΕΤΗΣΙΑ ΜΙΚΤΑ ΑΣΦΑΛΙΣΤΡΑ ( ) CLEVER Ασφαλιζόμενοι DENTAL 65+ CLEVER DENTAL 65+ Basic Κυρίως Ασφαλιζόμενος 192,00 118,00 2ος Ασφαλιζόμενος

Διαβάστε περισσότερα

Κεραμικά στην οδοντική χειρουργική

Κεραμικά στην οδοντική χειρουργική Κεραμικά στην οδοντική χειρουργική Στρατής Παπάζογλου Επίκ. Καθηγητής Προσθετολόγος, MS, PhD Τι είναι κεραμικά υλικά; Είναι υλικά που αποτελούνται από ενώσεις μετάλλων με μη μεταλλικά στοιχεία Μπορεί να

Διαβάστε περισσότερα

ΥΛΙΚΟ ΨΕΥΔΟΚΟΛΟΒΩΜΑΤΩΝ ΚΑΙ ΡΗΤΙΝΩΔΗΣ ΚΟΝΙΑ ΔΙΠΛΟΥ ΠΟΛΥΜΕΡΙΣΜΟΥ. 3 ενδείξεις 1 υλικό

ΥΛΙΚΟ ΨΕΥΔΟΚΟΛΟΒΩΜΑΤΩΝ ΚΑΙ ΡΗΤΙΝΩΔΗΣ ΚΟΝΙΑ ΔΙΠΛΟΥ ΠΟΛΥΜΕΡΙΣΜΟΥ. 3 ενδείξεις 1 υλικό ΥΛΙΚΟ ΨΕΥΔΟΚΟΛΟΒΩΜΑΤΩΝ ΚΑΙ ΡΗΤΙΝΩΔΗΣ ΚΟΝΙΑ ΔΙΠΛΟΥ ΠΟΛΥΜΕΡΙΣΜΟΥ 3 ενδείξεις 1 υλικό Το ParaCore διπλού πολυμερισμού είναι μια ενισχυμένη με ύαλο σύνθετη ρητίνη, η οποία είναι ακτινοσκιερή και διαθέσιμη

Διαβάστε περισσότερα

Συστήνεται για Η ΣΩΣΤΗ ΚΟΝΙΑ. για κάθε περιστατικό. Δοκιμάστε το τώρα! cementation.ivoclarvivadent.com

Συστήνεται για Η ΣΩΣΤΗ ΚΟΝΙΑ. για κάθε περιστατικό. Δοκιμάστε το τώρα! cementation.ivoclarvivadent.com Συστήνεται για Η ΣΩΣΤΗ ΚΟΝΙΑ για κάθε περιστατικό Δοκιμάστε το τώρα! cementation.ivoclarvivadent.com Variolink Η αισθητική ρητινώδης κονία Esthetic Η Variolink Esthetic είναι μια αισθητική, φωτοπολυμεριζόμενη

Διαβάστε περισσότερα

Παρασκευή 9 Μαΐου η Συνεδρία (Έναρξη) 14:00-20:20* Προεδρεύοντες-Συντονιστές: Σαµαράς Θ. Νεόφυτος.- Πούλης Ν. 13:00-14:00 Εγγραφές 14:00-14:20

Παρασκευή 9 Μαΐου η Συνεδρία (Έναρξη) 14:00-20:20* Προεδρεύοντες-Συντονιστές: Σαµαράς Θ. Νεόφυτος.- Πούλης Ν. 13:00-14:00 Εγγραφές 14:00-14:20 Παρασκευή 9 Μαΐου 2008 1 η Συνεδρία (Έναρξη) 14:00-20:20* Προεδρεύοντες-Συντονιστές: Σαµαράς Θ. Νεόφυτος.- Πούλης Ν. 13:00-14:00 Εγγραφές 14:00-14:20 Κουτσοπόδης Λεωνίδας (Εργαστηριούχος Οδοντοτεχνικός

Διαβάστε περισσότερα

Τοπική εφαρμογή φθορίου 50 15

Τοπική εφαρμογή φθορίου 50 15 ΤΥΠΟΣ ΣΥΝΕΔΡΙΑΣ Στη χειρουργική και στη συντηρητική αποκατάσταση ατυχήματος δεν υπάρχει περίοδος αναμονής. Οδοντιατρική εξέταση 30 15 Καθαρισμός οδόντων μέχρι δύο φορές το χρόνο 50 15 Ενδοστοματικές λήψεις

Διαβάστε περισσότερα

Τύπος Συνεδρίας (Πίνακας Α) Οδοντιατρική εξέταση 1 1. Καθαρισμός οδόντων μέχρι 2 φορές τον χρόνο 1 1. Ενδοστοματικές λήψεις με κάμερα φωτογραφίες 1 1

Τύπος Συνεδρίας (Πίνακας Α) Οδοντιατρική εξέταση 1 1. Καθαρισμός οδόντων μέχρι 2 φορές τον χρόνο 1 1. Ενδοστοματικές λήψεις με κάμερα φωτογραφίες 1 1 ΠΑΡΑΡΤΗΜΑ ΙΙΙ: ΠΙΝΑΚΑΣ Ο ΟΝΤΙΑΤΡΙΚΩΝ ΠΡΑΞΕΩΝ Τύπος Συνεδρίας (Πίνακας Α) Περίοδος Αναμονής (σε μήνες) για Καλυπτόμενα Μέλη μέχρι 18 ετών Περίοδος Αναμονής (σε μήνες) για Ασφαλισμένους και Καλυπτόμενα Μέλη

Διαβάστε περισσότερα

φοράς ένθεσης μετά την κατασκευή του τελικού εκμαγείου. Τα κέρινα ομοιώματα των πρωτευουσών στεφανών χυτεύονται από κράμα χρωμίου κοβαλτίου 6, 7, 8

φοράς ένθεσης μετά την κατασκευή του τελικού εκμαγείου. Τα κέρινα ομοιώματα των πρωτευουσών στεφανών χυτεύονται από κράμα χρωμίου κοβαλτίου 6, 7, 8 17. Κατασκευή συνδυασμένης τηλεσκοπικής μ.ο. με πρωτεύουσες από κράμα χρωμίου-κοβαλτίου και δευτερεύουσες και σκελετό μ.ο. σε ένα τεμάχιο από το ίδιο κράμα Σύνοψη Εδώ γίνεται αναφορά στα εργαστηριακά στάδια

Διαβάστε περισσότερα

ΚΛΙΝΙΚΑ ΚΡΙΤΗΡΙΑ ΑΞΙΟΛΟΓΗΣΗΣ ΑΚΙΝΗΤΗΣ ΠΡΟΣΘΕΤΙΚΗΣ ΑΡΧΙΚΑ ΑΠΟΤΥΠΩΜΑΤΑ ΕΚΜΑΓΕΙΑ ΜΕΛΕΤΗΣ ΝΑΙ ΟΧΙ ΣΧΟΛΙΑ

ΚΛΙΝΙΚΑ ΚΡΙΤΗΡΙΑ ΑΞΙΟΛΟΓΗΣΗΣ ΑΚΙΝΗΤΗΣ ΠΡΟΣΘΕΤΙΚΗΣ ΑΡΧΙΚΑ ΑΠΟΤΥΠΩΜΑΤΑ ΕΚΜΑΓΕΙΑ ΜΕΛΕΤΗΣ ΝΑΙ ΟΧΙ ΣΧΟΛΙΑ ΚΛΙΝΙΚΑ ΚΡΙΤΗΡΙΑ ΑΞΙΟΛΟΓΗΣΗΣ ΑΚΙΝΗΤΗΣ ΠΡΟΣΘΕΤΙΚΗΣ ΑΡΧΙΚΑ ΑΠΟΤΥΠΩΜΑΤΑ ΕΚΜΑΓΕΙΑ ΜΕΛΕΤΗΣ ΝΑΙ ΟΧΙ ΣΧΟΛΙΑ Έγινε λήψη αρχικών αποτυπωμάτων; Επιλέχθηκε το σωστό σε μέγεθος δισκάριο; Το αποτύπωμα τοποθετήθηκε

Διαβάστε περισσότερα

Ολοκεραμικές αποκαταστάσεις διπυριτικού λιθίου, αλουμίνας και ζιρκονίας. Μέρος Β Κλινικά δεδομένα

Ολοκεραμικές αποκαταστάσεις διπυριτικού λιθίου, αλουμίνας και ζιρκονίας. Μέρος Β Κλινικά δεδομένα Προσθετική ΣΤΟΜΑ 2018; 46: 109118 Βιβλιογραφική Ανασκόπηση Ολοκεραμικές αποκαταστάσεις διπυριτικού λιθίου, αλουμίνας και ζιρκονίας. Μέρος Β Κλινικά δεδομένα Μ. ΡΑΠΤΟΠΟΥΛΟΣ 1, ΙΦ. ΕΛΕΥΘΕΡΙΑΔΟΥ 1, Μ. ΚΟΚΟΤΗ

Διαβάστε περισσότερα

Οδοντιατρικές στεφάνες (θήκες) και γέφυρες

Οδοντιατρικές στεφάνες (θήκες) και γέφυρες Τι είναι στεφάνη(θήκη) και τι γέφυρα? Οδοντιατρικές στεφάνες (θήκες) και γέφυρες Οι οδοντιατρικές γέφυρες και οι στεφάνες έχουν αρκετές χρήσεις σήμερα. Για παράδειγμα, όταν χάνεις ένα δόντι για τον ένα

Διαβάστε περισσότερα

* Αισθητικές άμεσες και έμμεσες εμφράξεις (λευκά σφραγίσματα): Η χρήση υλικών, όπως

* Αισθητικές άμεσες και έμμεσες εμφράξεις (λευκά σφραγίσματα): Η χρήση υλικών, όπως ΤΙ ΕΙΝΑΙ Η ΑΙΣΘΗΤΙΚΗ ΟΔΟΝΤΙΑΤΡΙΚΗ: Η Διαφορά της ΓΕΝΙΚΗΣ απο την ΑΙΣΘΗΤΙΚΗ οδοντιατρικής,είναι: Γενικη οδοντιατρκή: Αφορά την υγεία του στόματος,καθώς και την πρόληψη, διάγνωση και θεραπεία των παθήσεων

Διαβάστε περισσότερα

ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ 2016

ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ 2016 ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ 2016 Κεραμικών και Πολυμερικών Υλικών Κώστας Γαλιώτης, καθηγητής Τμήμα Χημικών Μηχανικών galiotis@chemeng.upatras.gr 1 Εισαγωγή Όπως ήδη είδαμε, η μηχανική συμπεριφορά των υλικών αντανακλά

Διαβάστε περισσότερα

ΟΡΙΣΜΟΙ. CBCT (Cone beam computed tomography) ή CBVT (Cone Beam Volumetric Tomography) SCANNER= Οδοντιατρικός υπολογιστικός τομογράφος κωνικής δέσμης

ΟΡΙΣΜΟΙ. CBCT (Cone beam computed tomography) ή CBVT (Cone Beam Volumetric Tomography) SCANNER= Οδοντιατρικός υπολογιστικός τομογράφος κωνικής δέσμης ΟΡΙΣΜΟΙ CBCT (Cone beam computed tomography) ή CBVT (Cone Beam Volumetric Tomography) SCANNER= Οδοντιατρικός υπολογιστικός τομογράφος κωνικής δέσμης CT SCAN= Τομογραφία (δημιουργείται από το CBCT ή CBVT

Διαβάστε περισσότερα

ξεχάστε αυτά που ξέρατε παλιά για τα δόντια. οδοντιατρείο αισθητικής αποκατάστασης dental art institute

ξεχάστε αυτά που ξέρατε παλιά για τα δόντια. οδοντιατρείο αισθητικής αποκατάστασης dental art institute Project1 25/1/11 13:55 Page 1 ξεχάστε αυτά που ξέρατε παλιά για τα δόντια. οδοντιατρείο αισθητικής αποκατάστασης dental art institute Project1 25/1/11 13:55 Page 2 Project1 25/1/11 13:55 Page 3 τι είναι

Διαβάστε περισσότερα

Σχεδιάζοντας το τέλειο χαμόγελο

Σχεδιάζοντας το τέλειο χαμόγελο Νίκος Τσέλιος Eιδικός Προσθετολόγος Απόφοιτος University of Michigan και Baylor College of Dentistry, USA Επιστημονικός Συνεργάτης Προσθετικής Οδοντιατρικής Σχολής Πανεπιστημίου Αθηνών Σχεδιάζοντας το

Διαβάστε περισσότερα

Εύη Καραγιαννίδου Χημικός Α.Π.Θ. ΟΙ ΕΠΟΞΕΙΔΙΚΕΣ ΚΟΛΛΕΣ ΣΤΗΝ ΑΠΟΚΑΤΑΣΤΑΣΗ ΕΡΓΩΝ ΤΕΧΝΗΣ ΑΠΟ ΓΥΑΛΙ ή ΚΕΡΑΜΙΚΟ

Εύη Καραγιαννίδου Χημικός Α.Π.Θ. ΟΙ ΕΠΟΞΕΙΔΙΚΕΣ ΚΟΛΛΕΣ ΣΤΗΝ ΑΠΟΚΑΤΑΣΤΑΣΗ ΕΡΓΩΝ ΤΕΧΝΗΣ ΑΠΟ ΓΥΑΛΙ ή ΚΕΡΑΜΙΚΟ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΣΧΟΛΗ ΘΕΤΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΜΗΜΑ ΧΗΜΕΙΑΣ Εύη Καραγιαννίδου Χημικός Α.Π.Θ. ΟΙ ΕΠΟΞΕΙΔΙΚΕΣ ΚΟΛΛΕΣ ΣΤΗΝ ΑΠΟΚΑΤΑΣΤΑΣΗ ΕΡΓΩΝ ΤΕΧΝΗΣ ΑΠΟ ΓΥΑΛΙ ή ΚΕΡΑΜΙΚΟ ΜΕΛΕΤΗ ΤΗΣ ΚΙΝΗΤΙΚΗΣ

Διαβάστε περισσότερα

ΠΕΡΙΛΗΨΕΙΣ ΕΛΕΥΘΕΡΩΝ ΑΝΑΚΟΙΝΩΣΕΩΝ ΑΠΟ ΤΗΝ ΣΥΜΜΕΤΟΧΗ ΤΗΣ ΕΠΙΣΤΗΜΟΝΙΚΗΣ ΟΜΑΔΑΣ ΜΑΣ ΤΗΣ ΣΤΟΜΑΤΟΛΟΓΙΚΗΣ ΕΤΑΙΡΕΙΑΣ ΤΗΣ ΕΛΛΑΔΟΣ

ΠΕΡΙΛΗΨΕΙΣ ΕΛΕΥΘΕΡΩΝ ΑΝΑΚΟΙΝΩΣΕΩΝ ΑΠΟ ΤΗΝ ΣΥΜΜΕΤΟΧΗ ΤΗΣ ΕΠΙΣΤΗΜΟΝΙΚΗΣ ΟΜΑΔΑΣ ΜΑΣ ΤΗΣ ΣΤΟΜΑΤΟΛΟΓΙΚΗΣ ΕΤΑΙΡΕΙΑΣ ΤΗΣ ΕΛΛΑΔΟΣ ΠΕΡΙΛΗΨΕΙΣ ΕΛΕΥΘΕΡΩΝ ΑΝΑΚΟΙΝΩΣΕΩΝ ΑΠΟ ΤΗΝ ΣΥΜΜΕΤΟΧΗ ΤΗΣ ΕΠΙΣΤΗΜΟΝΙΚΗΣ ΟΜΑΔΑΣ ΜΑΣ ΣΤΟ 53 ο ΕΤΗΣΙΟ ΣΥΝΕΔΡΙΟ ΤΗΣ ΣΤΟΜΑΤΟΛΟΓΙΚΗΣ ΕΤΑΙΡΕΙΑΣ ΤΗΣ ΕΛΛΑΔΟΣ 49: ΕΑ ΠΕΡΙΕΜΦΥΤΕΥΜΑΤΙΤΙΔΑ - Η ΝΟΣΟΣ ΤΗΣ ΤΡΙΤΗΣ ΓΕΝΙΑΣ

Διαβάστε περισσότερα

Κεραμικό ζιρκονίας στην οδοντιατρική χρήση. Μέρος 1ο: «Λευκό ατσάλι» ή επιλογή με αστάθεια δομής;

Κεραμικό ζιρκονίας στην οδοντιατρική χρήση. Μέρος 1ο: «Λευκό ατσάλι» ή επιλογή με αστάθεια δομής; Ακίνητη προσθετική ΣTOMA 2011; 39: 111-120 Βιβλιογραφική ανασκόπηση Κεραμικό ζιρκονίας στην οδοντιατρική χρήση. Μέρος 1ο: «Λευκό ατσάλι» ή επιλογή με αστάθεια δομής; Χ. Π. ΠΑΠΑΝΑΓΙΩΤΟΥ DDS, MSD, CAGS 1,

Διαβάστε περισσότερα

Σύγχρονα ολοκεραμικά συστήματα: Ταξινόμηση, τεχνικές κατασκευής και κλινικές εφαρμογές

Σύγχρονα ολοκεραμικά συστήματα: Ταξινόμηση, τεχνικές κατασκευής και κλινικές εφαρμογές Ακίνητη Προσθετική ΣTOMA 2013; 41 : 87-106 Βιβλιογραφική ανασκόπηση Σύγχρονα ολοκεραμικά συστήματα: Ταξινόμηση, τεχνικές κατασκευής και κλινικές εφαρμογές Ε. ΚΟΝΤΟΝΑΣΑΚΗ 1, Ε. ΣΙΑΡΑΜΠΗ 2, Δ. ΤΟΡΤΟΠΙΔΗΣ

Διαβάστε περισσότερα

Eγνατία 88, 546 23 Θεσσαλονίκη Tηλ.: (2310) 270 550, 270 850 Fax: (2310) 270 850 e-mail: newdent@otenet.gr

Eγνατία 88, 546 23 Θεσσαλονίκη Tηλ.: (2310) 270 550, 270 850 Fax: (2310) 270 850 e-mail: newdent@otenet.gr Eγνατία 88, 546 23 Θεσσαλονίκη Tηλ.: (2310) 270 550, 270 850 Fax: (2310) 270 850 e-mail: newdent@otenet.gr Για την απόδοση του λευκού και του κόκκινου Φωτοπολυμεριζόμενη Mικροκεραμική Σύνθετη Ρητίνη GUM

Διαβάστε περισσότερα

Εργαστήριο Συνθέτων Υλικών

Εργαστήριο Συνθέτων Υλικών Εργαστήριο Συνθέτων Υλικών Εργαστηριακή Άσκηση 04 ΥΛΙΚΑ ΕΝΙΣΧΥΣΗΣ Διδάσκων Δρ Κατσιρόπουλος Χρήστος Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών 2014-15 1 Ταξινόμηση ΣΥ 2 Διάφοροι Τύποι ινών 3 Ίνες Άνθρακα -υψηλές ειδικές

Διαβάστε περισσότερα

- όταν ο ασθενής ασκεί έντονες μασητικές πιέσεις (κατά τη μάσηση, τρίξιμο ή σφίξιμο των δοντιών κ.α.). - όταν υπάρχουν συγκλεισιακά προβλήματα.

- όταν ο ασθενής ασκεί έντονες μασητικές πιέσεις (κατά τη μάσηση, τρίξιμο ή σφίξιμο των δοντιών κ.α.). - όταν υπάρχουν συγκλεισιακά προβλήματα. Από: Οδοντιατρικό Κέντρο "Dental Center" Οι ολοκεραμικές στεφάνες, ή αλλιώς ολοκεραμικές θήκες, είναι κατασκευασμένες από έναν πορσελάνινο σκελετό που καλύπτεται με ειδικό κεραμικό υλικό. Η απουσία μεταλλικού

Διαβάστε περισσότερα

DENTOMEDICA A.E CS 8100 Ψηφιακό Πανοραµικό CS 8100 από την Carestream. Με έξυπνο σχεδιασµό, µικρό όγκο και τέλεια εικόνα, είναι αυτό ακριβώς που χρειάζεστε για το ιατρείο σας. Είναι σχεδιασµένο εργονοµικά,

Διαβάστε περισσότερα

Κεραμικά στην Oδοντική Χειρουργική

Κεραμικά στην Oδοντική Χειρουργική Κεραμικά στην Oδοντική Χειρουργική Μέρος Ι: Κεραμικά υλικά για όψεις, ένθετα, επένθετα Στρατής Παπάζογλου, Επίκ. Καθηγητής, Μαριάννα Γαϊταντζοπούλου, Λέκτορας ΠΕΡΙΕΧΟΜΕΝΑ ΟΔΟΝΤΙΑΤΡΙΚΗ ΠΟΡΣΕΛΑΝΗ 2 ΣΥΝΘΕΣΗ

Διαβάστε περισσότερα

ΟΛΙΚΗ ΑΡΘΡΟΠΛΑΣΤΙΚΗ ΙΣΧΊΟΥ ΤΥΠΟΥ ΑΝΤΙΚΑΤΑΣΤΑΣΕΩΣ ΕΠΙΦΑΝΕΙΑΣ ΜΙΑ ΝΕΑ ΠΡΟΣΕΓΓΙΣΗ ΣΤΗΝ ΑΠΟΚΑΤΑΣΤΑΣΗ ΤΗΣ ΑΡΘΡΩΣΕΩΣ ΤΟΥ ΙΣΧΙΟΥ

ΟΛΙΚΗ ΑΡΘΡΟΠΛΑΣΤΙΚΗ ΙΣΧΊΟΥ ΤΥΠΟΥ ΑΝΤΙΚΑΤΑΣΤΑΣΕΩΣ ΕΠΙΦΑΝΕΙΑΣ ΜΙΑ ΝΕΑ ΠΡΟΣΕΓΓΙΣΗ ΣΤΗΝ ΑΠΟΚΑΤΑΣΤΑΣΗ ΤΗΣ ΑΡΘΡΩΣΕΩΣ ΤΟΥ ΙΣΧΙΟΥ ΟΛΙΚΗ ΑΡΘΡΟΠΛΑΣΤΙΚΗ ΙΣΧΊΟΥ ΤΥΠΟΥ ΑΝΤΙΚΑΤΑΣΤΑΣΕΩΣ ΕΠΙΦΑΝΕΙΑΣ ΜΙΑ ΝΕΑ ΠΡΟΣΕΓΓΙΣΗ ΣΤΗΝ ΑΠΟΚΑΤΑΣΤΑΣΗ ΤΗΣ ΑΡΘΡΩΣΕΩΣ ΤΟΥ ΙΣΧΙΟΥ Του Δρ. Κωνσταντίνου Δ. Στρατηγού Δ/ντού Ορθοπαιδικής Επανορθωτικής Χειρουργικής

Διαβάστε περισσότερα

Ποια είναι η διαδικασία τοποθέτησης των εμφυτευμάτων και της προσθετικής αποκατάστασης ;

Ποια είναι η διαδικασία τοποθέτησης των εμφυτευμάτων και της προσθετικής αποκατάστασης ; Τι είναι τα εμφυτεύματα; Ποιες είναι οι προϋποθέσεις τοποθέτησης των εμφυτευμάτων; Υπάρχει κάποιος κίνδυνος για την υγεία; Ποια είναι η διαδικασία τοποθέτησης των εμφυτευμάτων και της προσθετικής αποκατάστασης

Διαβάστε περισσότερα

Σωλήνες και εξαρτήματα από φαιό χυτοσίδηρο

Σωλήνες και εξαρτήματα από φαιό χυτοσίδηρο PAM SMU-S Σωλήνες και εξαρτήματα από φαιό χυτοσίδηρο 1. Αντικείμενο Η παρούσα προδιαγραφή αφορά στην κατασκευή σωλήνων και εξαρτημάτων από χυτοσίδηρο για ακάθαρτα, λύματα, και όμβρια ύδατα για δομικές

Διαβάστε περισσότερα

Παρασκευή 7 Μαίου. 9:00-10:00 Oswaldo Scopin Η ενδοδοντικη θεραπεία στην επανορθωτική οδοντιατρική: σύγχρονες αντιλήψεις και εφαρμογές

Παρασκευή 7 Μαίου. 9:00-10:00 Oswaldo Scopin Η ενδοδοντικη θεραπεία στην επανορθωτική οδοντιατρική: σύγχρονες αντιλήψεις και εφαρμογές Θε ω ρ η τ ι κ ό Πρ ό γ ρ α μ μ α Παρασκευή 7 Μαίου 8:30-9:00 Εγγραφές - Καλωσόρισμα 9:00-10:00 Oswaldo Scopin Η ενδοδοντικη θεραπεία στην επανορθωτική οδοντιατρική: σύγχρονες αντιλήψεις και εφαρμογές

Διαβάστε περισσότερα

ΠΑΡΑΣΚΕΥΗ ΚΑΙ ΜΕΛΕΤΗ ΤΡΟΠΟΠΟΙΗΜΕΝΩΝ ΥΛΙΚΩΝ ΚΑΤΑΛΛΗΛΩΝ ΓΙΑ ΑΚΙΝΗΤΕΣ ΠΡΟΣΘΕΤΙΚΕΣ ΑΠΟΚΑΤΑΣΤΑΣΕΙΣ, ΜΕ ΔΥΝΑΤΟΤΗΤΕΣ ΑΝΑΠΤΥΞΗΣ

ΠΑΡΑΣΚΕΥΗ ΚΑΙ ΜΕΛΕΤΗ ΤΡΟΠΟΠΟΙΗΜΕΝΩΝ ΥΛΙΚΩΝ ΚΑΤΑΛΛΗΛΩΝ ΓΙΑ ΑΚΙΝΗΤΕΣ ΠΡΟΣΘΕΤΙΚΕΣ ΑΠΟΚΑΤΑΣΤΑΣΕΙΣ, ΜΕ ΔΥΝΑΤΟΤΗΤΕΣ ΑΝΑΠΤΥΞΗΣ ΞΑΝΘΙΠΠΗ ΧΑΤΖΗΣΤΑΥΡΟΥ ΦΥΣΙΚΟΣ ΠΑΡΑΣΚΕΥΗ ΚΑΙ ΜΕΛΕΤΗ ΤΡΟΠΟΠΟΙΗΜΕΝΩΝ ΥΛΙΚΩΝ ΚΑΤΑΛΛΗΛΩΝ ΓΙΑ ΑΚΙΝΗΤΕΣ ΠΡΟΣΘΕΤΙΚΕΣ ΑΠΟΚΑΤΑΣΤΑΣΕΙΣ, ΜΕ ΔΥΝΑΤΟΤΗΤΕΣ ΑΝΑΠΤΥΞΗΣ ΣΥΝΘΕΤΩΝ ΒΙΟΛΟΓΙΚΩΝ ΔΟΜΩΝ. Σκοπός της παρούσας έρευνας

Διαβάστε περισσότερα

Συνεταιρισμός Οδοντιάτρων θεσσαλονίκης

Συνεταιρισμός Οδοντιάτρων θεσσαλονίκης Protofill Το Protofill είναι φώτο-πολυμεριζόμενη μίκρο-υβριδική σύνθετη ρητίνη γενικής χρήσης για αποκαταστάσεις στην πρόσθια και την οπίσθια περιοχή του φραγμού. Η εύπλαστη σύσταση του υλικού και η μεγάλη

Διαβάστε περισσότερα

Εργαστήριο Τεχνολογίας Υλικών

Εργαστήριο Τεχνολογίας Υλικών Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 07 Εφελκυσμός Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεώνη Ασημακοπούλου Δρ Θεόδωρος Λούτας Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών Πάτρα 2011 1 Μηχανικές

Διαβάστε περισσότερα

Οι κεραμικές όψεις. Ενδείξεις, υλικά και τεχνικές εφαρμογής

Οι κεραμικές όψεις. Ενδείξεις, υλικά και τεχνικές εφαρμογής Σελ. 11, για τελική διόρθωση Ακίνητη Προσθετική ΣTOMA 2012; 40 : 161-171 Πρακτικό θέμα Οι κεραμικές όψεις. Ενδείξεις, υλικά και τεχνικές εφαρμογής Θ. ΓΙΑΝΝΑΚΟΠΟΥΛΟΥ 1, Α. ΧΑΤΖΗΚΥΡΙΑΚΟΣ 2 Εργαστήριο Ακίνητης

Διαβάστε περισσότερα

Διαδικασίες Υψηλών Θερμοκρασιών

Διαδικασίες Υψηλών Θερμοκρασιών Διαδικασίες Υψηλών Θερμοκρασιών Ενότητα: Εργαστηριακή Άσκηση 3 Τίτλος: Σταθεροποίηση ζιρκονίας με προσθήκη CaO Ονόματα Καθηγητών: Κακάλη Γ., Μουτσάτσου Α., Μπεάζη Μ., Ρηγοπούλου Β., Φτίκος Χ., Βόγκλης

Διαβάστε περισσότερα

Η ΧΡΗΣΗ ΤΟΥ ΧΑΛΥΒΑ ΣΤΗΝ ΠΡΟΣΤΑΣΙΑ, ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ ΑΡΧΙΤΕΚΤΟΝΙΚΩΝ ΜΝΗΜΕΙΩΝ-II

Η ΧΡΗΣΗ ΤΟΥ ΧΑΛΥΒΑ ΣΤΗΝ ΠΡΟΣΤΑΣΙΑ, ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ ΑΡΧΙΤΕΚΤΟΝΙΚΩΝ ΜΝΗΜΕΙΩΝ-II Η ΧΡΗΣΗ ΤΟΥ ΧΑΛΥΒΑ ΣΤΗΝ ΠΡΟΣΤΑΣΙΑ, ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ ΑΡΧΙΤΕΚΤΟΝΙΚΩΝ ΜΝΗΜΕΙΩΝ-II Άρης Αβδελάς Εργαστήριο Μεταλλικών Κατασκευών Αριστοτέλειο Πανεπιστήμιο Θεσσαλονίκης B. ΜΕΤΑΤΡΟΠΗ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ

Διαβάστε περισσότερα

ΚΕΦΑΛΑΙΟ 6.1 ΕΠΙΜΕΤΑΛΛΩΣΗ

ΚΕΦΑΛΑΙΟ 6.1 ΕΠΙΜΕΤΑΛΛΩΣΗ ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι 98 ΚΕΦΑΛΑΙΟ 6.1 ΕΠΙΜΕΤΑΛΛΩΣΗ Με τον όρο επιμετάλλωση εννοούμε τη δημιουργία ενός στρώματος μετάλλου πάνω στο μέταλλο βάσης για την προσθήκη ορισμένων επιθυμητών ιδιοτήτων. Οι ιδιότητες

Διαβάστε περισσότερα

Κεραμικά στην Oδοντική Χειρουργική

Κεραμικά στην Oδοντική Χειρουργική Κεραμικά στην Oδοντική Χειρουργική Μέρος ΙΙ: κλινικές εφαρμογές όψεων, ενθέτων και επενθέτων Στρατής Παπάζογλου, Επίκ. Καθηγητής, Μαριάννα Γαϊταντζοπούλου, Λέκτορας ΠΕΡΙΕΧΟΜΕΝΑ ΚΛΙΝΙΚΗ ΕΦΑΡΜΟΓΗ 2 - Επιλογή

Διαβάστε περισσότερα

ΠΡΟΕΤΟΙΜΑΣΙΑ ΔΟΝΤΙΟΥ ΓΙΑ ΕΝΔΟΔΟΝΤΙΚΗ ΘΕΡΑΠΕΙΑ.

ΠΡΟΕΤΟΙΜΑΣΙΑ ΔΟΝΤΙΟΥ ΓΙΑ ΕΝΔΟΔΟΝΤΙΚΗ ΘΕΡΑΠΕΙΑ. ΕΡΓΑΣΤΗΡΙΟ ΕΝΔΟΔΟΝΤΙΑΣ. ΟΔΟΝΤΙΑΤΡΙΚΗ ΣΧΟΛΗ ΠΑΝΕΠΙΣΤΗΜΙΟΥ ΑΘΗΝΩΝ 2 ο ΕΡΓΑΣΤΗΡΙΑΚΟ ΣΕΜΙΝΑΡΙΟ ΕΝΔΟΔΟΝΤΙΑΣ 5 ΟΥ ΕΞΑΜΗΝΟΥ ΠΡΟΕΤΟΙΜΑΣΙΑ ΔΟΝΤΙΟΥ ΓΙΑ ΕΝΔΟΔΟΝΤΙΚΗ ΘΕΡΑΠΕΙΑ. ΣΚΟΠΟΣ ΤΟΥ ΣΕΜΙΝΑΡΙΟΥ Είναι να αποκτήσουν

Διαβάστε περισσότερα

3D Printing. Εισαγωγή

3D Printing. Εισαγωγή 3D Printing Εισαγωγή Οι εκτυπωτές 3D (3D Printers) είναι μια μορφή συσκευών παραγωγής μοντέλων για την αναπαράστασή τους, με σκοπό τόσο τη βελτίωση, όσο και τη λειτουργικότητά τους σε διάφορες εφαρμογές.

Διαβάστε περισσότερα

ΑΘΑΝΑΣΙΟΥ ΔΗΜΗΤΡΗΣ ΧΗΜΙΚΟΣ ΜΗΧΑΝΙΚΟΣ Ε.Μ.Π.

ΑΘΑΝΑΣΙΟΥ ΔΗΜΗΤΡΗΣ ΧΗΜΙΚΟΣ ΜΗΧΑΝΙΚΟΣ Ε.Μ.Π. ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΚΑΙ ΜΗΧΑΝΙΚΩΝ ΥΠΟΛΟΓΙΣΤΩΝ Εργαστήριο Συστημάτων Αποφάσεων και Διοίκησης Δ.Π.Μ.Σ. Τεχνοοικονομικά Συστήματα Επιλογή κατάλληλου υλικού καθαρισμού

Διαβάστε περισσότερα

IPS e.max Smile Award

IPS e.max Smile Award IPS e.max Smile Award Δείγμα περίπτωσης μελέτης Dr Urs Brodbeck (οδοντίατρος) / Jürgen Seger (οδοντοτεχνίτης) Υλικά που χρησιμοποιήθηκαν Τα ακόλουθα προϊόντα χρησιμοποιήθηκαν*: IPS e.max Press IPS e.max

Διαβάστε περισσότερα

ΚΛΑΣΣΙΚΗ ΚΑΙ ΣΥΓΧΡΟΝΗ ΕΝΔΟΔΟΝΤΙΑ: ΑΠΟ ΤΗ ΘΕΩΡΙΑ ΣΤΗΝ ΚΛΙΝΙΚΗ ΠΡΑΞΗ

ΚΛΑΣΣΙΚΗ ΚΑΙ ΣΥΓΧΡΟΝΗ ΕΝΔΟΔΟΝΤΙΑ: ΑΠΟ ΤΗ ΘΕΩΡΙΑ ΣΤΗΝ ΚΛΙΝΙΚΗ ΠΡΑΞΗ ΚΛΑΣΣΙΚΗ ΚΑΙ ΣΥΓΧΡΟΝΗ ΕΝΔΟΔΟΝΤΙΑ: ΑΠΟ ΤΗ ΘΕΩΡΙΑ ΣΤΗΝ ΚΛΙΝΙΚΗ ΠΡΑΞΗ Υπεύθυνος δραστηριότητας: Μ. Γ. ΧΑΜΠΑΖ Σκοπός: Σκοπός αυτού του μετεκπαιδευτικού προγράμματος είναι η συνεχής επιμόρφωση των οδοντιάτρων

Διαβάστε περισσότερα

Κεφάλαιο 10 Μυλικές Αποκαταστάσεις Ενδοδοντικά Θεραπευμένων Δοντιών

Κεφάλαιο 10 Μυλικές Αποκαταστάσεις Ενδοδοντικά Θεραπευμένων Δοντιών Κεφάλαιο 10 Μυλικές Αποκαταστάσεις Ενδοδοντικά Θεραπευμένων Δοντιών ΔΗΜΗΤΡΙΟΣ ΤΟΡΤΟΠΙΔΗΣ, ΕΠΙΚ. ΚΑΘΗΓΗΤΗΣ Εργαστήριο Ακίνητης Προσθετικής & Προσθετικής Εμφυτευματολογίας, Τομέας Προσθετικής, Τμήμα Οδοντιατρικής,

Διαβάστε περισσότερα

ΔΙΑΝΟΙΞΗ ΓΙΑ ΕΝΔΟΔΟΝΤΙΚΗ ΘΕΡΑΠΕΙΑ. ΣΤΟΧΟΙ, ΜΕΣΑ ΚΑΙ ΣΥΜΒΑΜΑΤΑ.

ΔΙΑΝΟΙΞΗ ΓΙΑ ΕΝΔΟΔΟΝΤΙΚΗ ΘΕΡΑΠΕΙΑ. ΣΤΟΧΟΙ, ΜΕΣΑ ΚΑΙ ΣΥΜΒΑΜΑΤΑ. ΕΡΓΑΣΤΗΡΙΟ ΕΝΔΟΔΟΝΤΙΑΣ ΟΔΟΝΤΙΑΤΡΙΚΗ ΣΧΟΛΗ ΠΑΝΕΠΙΣΤΗΜΙΟΥ ΑΘΗΝΩΝ 3 Ο ΕΡΓΑΣΤΗΡΙΑΚΟ ΣΕΜΙΝΑΡΙΟ ΕΝΔΟΔΟΝΤΙΑΣ 5 ΟΥ ΕΞΑΜΗΝΟΥ ΔΙΑΝΟΙΞΗ ΓΙΑ ΕΝΔΟΔΟΝΤΙΚΗ ΘΕΡΑΠΕΙΑ. ΣΤΟΧΟΙ, ΜΕΣΑ ΚΑΙ ΣΥΜΒΑΜΑΤΑ. ΣΚΟΠΟΣ ΤΟΥ ΣΕΜΙΝΑΡΙΟΥ

Διαβάστε περισσότερα

Ο ΟΝΤΙΚΑ ΕΜΦΥΤΕΥΜΑΤΑ Τµήµα Στοµατικής και Γναθοπροσωπικής Χειρουργικής

Ο ΟΝΤΙΚΑ ΕΜΦΥΤΕΥΜΑΤΑ Τµήµα Στοµατικής και Γναθοπροσωπικής Χειρουργικής Ο ΟΝΤΙΚΑ ΕΜΦΥΤΕΥΜΑΤΑ Τµήµα Στοµατικής και Γναθοπροσωπικής Χειρουργικής Ενηµερωτικό Έντυπο Ένα µόνο χαµόγελο είναι αρκετό για να οµορφύνει κάθε πρόσωπο. Απαραίτητη προϋπόθεση γι αυτό, είναι η υγιής οδοντοστοιχία,

Διαβάστε περισσότερα

1.2. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ.

1.2. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ. 1.2. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ. Ο σίδηρος πολύ σπάνια χρησιμοποιείται στη χημικά καθαρή του μορφή. Συνήθως είναι αναμεμειγμένος με άλλα στοιχεία, όπως άνθρακα μαγγάνιο, νικέλιο, χρώμιο, πυρίτιο, κ.α.

Διαβάστε περισσότερα

ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ. Οικογενειακά δένδρα: οργάνωση υλικών και διεργασιών

ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ. Οικογενειακά δένδρα: οργάνωση υλικών και διεργασιών ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ Οικογενειακά δένδρα: οργάνωση υλικών και διεργασιών 1 Επιτυχημένο προϊόν: Αποδίδει καλά. Καλή αξία σε σχέση με το κόστος. Προσφέρει ευχαρίστηση στον χρήστη. ΥΛΙΚΑ

Διαβάστε περισσότερα

Στοιχεία Θερµικών/Μηχανικών Επεξεργασιών και δοµής των Κεραµικών, Γυαλιών

Στοιχεία Θερµικών/Μηχανικών Επεξεργασιών και δοµής των Κεραµικών, Γυαλιών Στοιχεία Θερµικών/Μηχανικών Επεξεργασιών και δοµής των Κεραµικών, Γυαλιών Βασισµένοστο Norman E. Dowling, Mechanical Behavior of Materials, Third Edition, Pearson Education, 2007 1 Κεραµικάκαιγυαλιά Τα

Διαβάστε περισσότερα

Κεραμικό υλικό. Είναι : Οξείδια, καρβίδια, νιτρίδια, βορίδια, αργιλοπυριτικά ορυκτά. π.χ. Αλουμίνα Al 2 O 3. Ζιρκονία ZrO 2. Σπινέλιος MgO.

Κεραμικό υλικό. Είναι : Οξείδια, καρβίδια, νιτρίδια, βορίδια, αργιλοπυριτικά ορυκτά. π.χ. Αλουμίνα Al 2 O 3. Ζιρκονία ZrO 2. Σπινέλιος MgO. Κεραμικό υλικό = κάθε ανόργανο μη μεταλλικό υλικό, το οποίο έχει υποστεί θερμική κατεργασία σε υψηλές θερμοκρασίες (Θ >1000 ο C) είτε κατά το στάδιο της επεξεργασίας του είτε κατά το στάδιο της εφαρμογής

Διαβάστε περισσότερα

ΜΕΤΑΠΤΥΧΙΑΚΟ ΠΡΟΓΡΑΜΜΑ ΚΛΙΝΙΚΗΣ ΕΙΔΙΚΕΥΣΗΣ ΣΤΗΝ ΟΔΟΝΤΙΚΗ ΧΕΙΡΟΥΡΓΙΚΗ. Οδηγός Προγράμματος

ΜΕΤΑΠΤΥΧΙΑΚΟ ΠΡΟΓΡΑΜΜΑ ΚΛΙΝΙΚΗΣ ΕΙΔΙΚΕΥΣΗΣ ΣΤΗΝ ΟΔΟΝΤΙΚΗ ΧΕΙΡΟΥΡΓΙΚΗ. Οδηγός Προγράμματος ΜΕΤΑΠΤΥΧΙΑΚΟ ΠΡΟΓΡΑΜΜΑ ΚΛΙΝΙΚΗΣ ΕΙΔΙΚΕΥΣΗΣ ΣΤΗΝ ΟΔΟΝΤΙΚΗ ΧΕΙΡΟΥΡΓΙΚΗ Οδηγός Προγράμματος 1. Σκοπός του προγράμματος είναι η παροχή προχωρημένης θεωρητικής και κλινικής γνώσης καθώς και η ανάπτυξη δεξιοτήτων

Διαβάστε περισσότερα

Composite Resin Teeth

Composite Resin Teeth Προϊόντα Yamahachi BIODENTICA Γιαλόγλου Νικόλαος Αισχύλου,3,Θεσσαλονίκη,54634 τ: 2310 219051 φ: 2310 209215 κ: 6949443906 email: info@biodentica.gr www.biodentica.gr Composite Resin Teeth Τα σύνθετα δόντια

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΥΠΡΟΥ ΣΧΟΛΗ ΕΠΙΣΤΗΜΩΝ ΥΓΕΙΑΣ. Πτυχιακή εργασία ΑΓΧΟΣ ΚΑΙ ΚΑΤΑΘΛΙΨΗ ΣΕ ΓΥΝΑΙΚΕΣ ΜΕ ΚΑΡΚΙΝΟΥ ΤΟΥ ΜΑΣΤΟΥ ΜΕΤΑ ΑΠΟ ΜΑΣΤΕΚΤΟΜΗ

ΤΕΧΝΟΛΟΓΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΥΠΡΟΥ ΣΧΟΛΗ ΕΠΙΣΤΗΜΩΝ ΥΓΕΙΑΣ. Πτυχιακή εργασία ΑΓΧΟΣ ΚΑΙ ΚΑΤΑΘΛΙΨΗ ΣΕ ΓΥΝΑΙΚΕΣ ΜΕ ΚΑΡΚΙΝΟΥ ΤΟΥ ΜΑΣΤΟΥ ΜΕΤΑ ΑΠΟ ΜΑΣΤΕΚΤΟΜΗ ΤΕΧΝΟΛΟΓΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΥΠΡΟΥ ΣΧΟΛΗ ΕΠΙΣΤΗΜΩΝ ΥΓΕΙΑΣ Πτυχιακή εργασία ΑΓΧΟΣ ΚΑΙ ΚΑΤΑΘΛΙΨΗ ΣΕ ΓΥΝΑΙΚΕΣ ΜΕ ΚΑΡΚΙΝΟΥ ΤΟΥ ΜΑΣΤΟΥ ΜΕΤΑ ΑΠΟ ΜΑΣΤΕΚΤΟΜΗ ΧΡΥΣΟΒΑΛΑΝΤΗΣ ΒΑΣΙΛΕΙΟΥ ΛΕΜΕΣΟΣ 2014 ΤΕΧΝΟΛΟΓΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ

Διαβάστε περισσότερα

Η ΧΡΗΣΗ ΤΟΥ ΧΑΛΥΒΑ ΣΤΗΝ ΠΡΟΣΤΑΣΙΑ, ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ ΑΡΧΙΤΕΚΤΟΝΙΚΩΝ ΜΝΗΜΕΙΩΝ-II

Η ΧΡΗΣΗ ΤΟΥ ΧΑΛΥΒΑ ΣΤΗΝ ΠΡΟΣΤΑΣΙΑ, ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ ΑΡΧΙΤΕΚΤΟΝΙΚΩΝ ΜΝΗΜΕΙΩΝ-II Η ΧΡΗΣΗ ΤΟΥ ΧΑΛΥΒΑ ΣΤΗΝ ΠΡΟΣΤΑΣΙΑ, ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ ΑΡΧΙΤΕΚΤΟΝΙΚΩΝ ΜΝΗΜΕΙΩΝ-II Άρης Αβδελάς Εργαστήριο Μεταλλικών Κατασκευών Αριστοτέλειο Πανεπιστήµιο Θεσσαλονίκης B. ΜΕΤΑΤΡΟΠΗ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ

Διαβάστε περισσότερα

ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ ΧΑΝΙΩΝ Δ.Ε.Υ.Α.Χ. ΔΙΕΥΘΥΝΟΥΣΑ ΥΠΗΡΕΣΙΑ : Τ.Υ. Δ.Ε.Υ.Α. ΧΑΝΙΩΝ

ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ ΧΑΝΙΩΝ Δ.Ε.Υ.Α.Χ. ΔΙΕΥΘΥΝΟΥΣΑ ΥΠΗΡΕΣΙΑ : Τ.Υ. Δ.Ε.Υ.Α. ΧΑΝΙΩΝ ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ ΧΑΝΙΩΝ Δ.Ε.Υ.Α.Χ. ΔΙΕΥΘΥΝΟΥΣΑ ΥΠΗΡΕΣΙΑ : Τ.Υ. Δ.Ε.Υ.Α. ΧΑΝΙΩΝ ΕΡΓΟ : ΕΚΣΥΧΡΟΝΙΣΜΟΣ ΚΤΙΡΙΩΝ ΚΑΙ ΔΕΞΑΜΕΝΩΝ Ε.Ε.Λ. ΧΑΝΙΩΝ ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΒΑΦΗΣ ΜΕΤΑΛΛΙΚΩΝ ΕΠΙΦΑΝΕΙΩΝ

Διαβάστε περισσότερα

Εργαστήριο Τεχνολογίας Υλικών

Εργαστήριο Τεχνολογίας Υλικών Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 01 Κατηγοριοποιήση υλικών-επίδειξη δοκιμίων Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεώνη Ασημακοπούλου Δρ ΘεόδωροςΛούτας Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών

Διαβάστε περισσότερα

ΒΙΟΫΛΙΚΑ ΤΑΞΙΝΟΜΗΣΗ ΥΛΙΚΩΝ ΜΕ ΕΦΑΡΜΟΓΕΣ ΣΤΗΝ ΙΑΤΡΙΚΗ. 3o Μάθημα 9 ο Εξάμηνο σπουδών Μάθημα Επιλογής Διδάσκων: Αν. Καθηγητής Ε.

ΒΙΟΫΛΙΚΑ ΤΑΞΙΝΟΜΗΣΗ ΥΛΙΚΩΝ ΜΕ ΕΦΑΡΜΟΓΕΣ ΣΤΗΝ ΙΑΤΡΙΚΗ. 3o Μάθημα 9 ο Εξάμηνο σπουδών Μάθημα Επιλογής Διδάσκων: Αν. Καθηγητής Ε. ΒΙΟΫΛΙΚΑ ΤΑΞΙΝΟΜΗΣΗ ΥΛΙΚΩΝ ΜΕ ΕΦΑΡΜΟΓΕΣ ΣΤΗΝ ΙΑΤΡΙΚΗ 3o Μάθημα 9 ο Εξάμηνο σπουδών Μάθημα Επιλογής Διδάσκων: Αν. Καθηγητής Ε. Αμανατίδης ΤΡΙΤΗ 24/10/2017 ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ Κατηγορίες

Διαβάστε περισσότερα

ΕΞΑΡΤΗΜΑΤΑ ΓΝΗΣΙΑ CUMMINS ΥΠΑΡΧΕΙ ΔΙΑΦΟΡΑ. Μια καλύτερη εγγύηση που ισχύει διαρκώς. Δεν κατασκευάζονται όλα τα εξαρτήματα με τον ίδιο τρόπο.

ΕΞΑΡΤΗΜΑΤΑ ΓΝΗΣΙΑ CUMMINS ΥΠΑΡΧΕΙ ΔΙΑΦΟΡΑ. Μια καλύτερη εγγύηση που ισχύει διαρκώς. Δεν κατασκευάζονται όλα τα εξαρτήματα με τον ίδιο τρόπο. Δεν κατασκευάζονται όλα τα εξαρτήματα με τον ίδιο τρόπο. Καλύτερα εξαρτήματα. Καλύτερη διαθεσιμότητα. Μια καλύτερη εγγύηση που ισχύει διαρκώς. Συχνά, αυτό που δεν μπορείτε να δείτε κάνει όλη τη διαφορά.

Διαβάστε περισσότερα

ΔΙΕΛΑΣΗ. Το εργαλείο διέλασης περιλαμβάνει : το μεταλλικό θάλαμο, τη μήτρα, το έμβολο και το συμπληρωματικό εξοπλισμό (δακτυλίους συγκράτησης κλπ.).

ΔΙΕΛΑΣΗ. Το εργαλείο διέλασης περιλαμβάνει : το μεταλλικό θάλαμο, τη μήτρα, το έμβολο και το συμπληρωματικό εξοπλισμό (δακτυλίους συγκράτησης κλπ.). ΔΙΕΛΑΣΗ Κατά τη διέλαση (extrusion) το τεμάχιο συμπιέζεται μέσω ενός εμβόλου μέσα σε μεταλλικό θάλαμο, στο άλλο άκρο του οποίου ευρίσκεται κατάλληλα διαμορφωμένη μήτρα, και αναγκάζεται να εξέλθει από το

Διαβάστε περισσότερα

ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ. Πλαστικότητα, Διαρροή, Ολκιμότητα

ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ. Πλαστικότητα, Διαρροή, Ολκιμότητα ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ Πλαστικότητα, Διαρροή, Ολκιμότητα Διαρροή (Yielding) Αντοχή σε διαρροή (yield strength) είναι η τάση πέρα από την οποία το υλικό επιδεικνύει πλαστική συμπεριφορά

Διαβάστε περισσότερα

Ενημέρωση και συγκατάθεση για χειρουργική τοποθέτηση οδοντικών εμφυτευμάτων

Ενημέρωση και συγκατάθεση για χειρουργική τοποθέτηση οδοντικών εμφυτευμάτων Ενημέρωση και συγκατάθεση για χειρουργική τοποθέτηση οδοντικών εμφυτευμάτων Προτεινόμενη θεραπεία: Μετά από προσεκτική κλινική και ακτινογραφική εξέταση του στόματος και εκτίμηση της κατάστασης μου, ο

Διαβάστε περισσότερα

1 Η ΕΡΓΑΣΤΗΡΙΑΚΗ ΜΕΛΕΤΗ ΧΑΛΥΒΕΣ

1 Η ΕΡΓΑΣΤΗΡΙΑΚΗ ΜΕΛΕΤΗ ΧΑΛΥΒΕΣ Η ΕΡΓΑΣΤΗΡΙΑΚΗ ΜΕΛΕΤΗ ΧΑΛΥΒΕΣ ΕΡΓΑΣΤΗΡΙΑΚΟ ΤΡΙΩΡΟ ΟΝΟΜΑΤΕΠΩΝΥΜΟ Α.Μ. ΗΜΕΡΟΜΗΝΙΑ ΑΣΚΗΣΗ Α. ΟΠΤΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ. Στο μεταλλογραφικό μικροσκόπιο Leitz μελετήθηκαν κατάλληλα προετοιμασμένα δοκίμια χάλυβα. 2.

Διαβάστε περισσότερα

ΕΠΙΣΤΗΜΩΝ ΥΓΕΙΑΣ ΚΑΙ ΠΡΟΝΟΙΑΣ ΒΙΟΪΑΤΡΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΚΑΤΕΥΘΥΝΣΗ ΟΔΟΝΤΙΚΗΣ ΤΕΧΝΟΛΟΓΙΑΣ ΕΠΙΠΕΔΟ ΣΠΟΥΔΩΝ ΠΡΟΠΤΥΧΙΑΚΟ ΚΩΔΙΚΟΣ ΜΑΘΗΜΑΤΟΣ α

ΕΠΙΣΤΗΜΩΝ ΥΓΕΙΑΣ ΚΑΙ ΠΡΟΝΟΙΑΣ ΒΙΟΪΑΤΡΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΚΑΤΕΥΘΥΝΣΗ ΟΔΟΝΤΙΚΗΣ ΤΕΧΝΟΛΟΓΙΑΣ ΕΠΙΠΕΔΟ ΣΠΟΥΔΩΝ ΠΡΟΠΤΥΧΙΑΚΟ ΚΩΔΙΚΟΣ ΜΑΘΗΜΑΤΟΣ α ΠΕΡΙΓΡΑΜΜΑ ΜΑΘΗΜΑΤΟΣ ΕΙΣΑΓΩΓΗ ΣΤΑ ΒΙΟΫΛΙΚΑ ΟΔΟΝΤΙΚΗΣ ΤΕΧΝΟΛΟΓΙΑΣ (1) ΓΕΝΙΚΑ ΣΧΟΛΗ ΤΜΗΜΑ ΕΠΙΣΤΗΜΩΝ ΥΓΕΙΑΣ ΚΑΙ ΠΡΟΝΟΙΑΣ ΒΙΟΪΑΤΡΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΚΑΤΕΥΘΥΝΣΗ ΟΔΟΝΤΙΚΗΣ ΤΕΧΝΟΛΟΓΙΑΣ ΕΠΙΠΕΔΟ ΣΠΟΥΔΩΝ ΠΡΟΠΤΥΧΙΑΚΟ

Διαβάστε περισσότερα

ΜΟΡΦΟΠΟΙΗΣΗ ΜΕ ΤΕΧΝΙΚΕΣ ΚΟΝΙΟΜΕΤΑΛΛΟΥΡΓΙΑΣ

ΜΟΡΦΟΠΟΙΗΣΗ ΜΕ ΤΕΧΝΙΚΕΣ ΚΟΝΙΟΜΕΤΑΛΛΟΥΡΓΙΑΣ ΜΟΡΦΟΠΟΙΗΣΗ ΜΕ ΤΕΧΝΙΚΕΣ ΚΟΝΙΟΜΕΤΑΛΛΟΥΡΓΙΑΣ Η πρώτη ύλη με τη μορφή σωματιδίων (κόνεως) μορφοποιείται μέσα σε καλούπια, με μηχανισμό που οδηγεί σε δομική διασύνδεση των σωματιδίων με πρόσδοση θερμότητας.

Διαβάστε περισσότερα

Εισαγωγή στην Επιστήμη των Υλικών Θερμικές Ιδιότητες Callister Κεφάλαιο 20, Ashby Κεφάλαιο 12

Εισαγωγή στην Επιστήμη των Υλικών Θερμικές Ιδιότητες Callister Κεφάλαιο 20, Ashby Κεφάλαιο 12 Εισαγωγή στην Επιστήμη των Υλικών Θερμικές Ιδιότητες Callister Κεφάλαιο 20, Ashby Κεφάλαιο 12 Πως αντιδρά ένα υλικό στην θερμότητα. Πως ορίζουμε και μετράμε τα ακόλουθα μεγέθη: Θερμοχωρητικότητα Συντελεστή

Διαβάστε περισσότερα

Επιδιόρθωση συντηρητικών αποκαταστάσεων. Μέρος Β. Πρωτόκολλα επιδιόρθωσης αποκαταστάσεων συνθέτων ρητινών

Επιδιόρθωση συντηρητικών αποκαταστάσεων. Μέρος Β. Πρωτόκολλα επιδιόρθωσης αποκαταστάσεων συνθέτων ρητινών ΠΑΙΔΟΔΟΝΤΙΑ 2014 28(3): 103-117 103 Επιδιόρθωση συντηρητικών αποκαταστάσεων. Μέρος Β. Πρωτόκολλα επιδιόρθωσης αποκαταστάσεων συνθέτων ρητινών 1. Λέκτορας 2. Μεταπτυχιακός φοιτητής 3. Καθηγητής Αντωνιάδου

Διαβάστε περισσότερα

Η ΘΕΣΗ ΤΗΣ ΘΕΡΜΟΜΟΝΩΤΙΚΗΣ ΣΤΡΩΣΗΣ ΣΤΑ ΔΟΜΙΚΑ ΣΤΟΙΧΕΙΑ ΤΩΝ ΚΤΙΡΙΩΝ

Η ΘΕΣΗ ΤΗΣ ΘΕΡΜΟΜΟΝΩΤΙΚΗΣ ΣΤΡΩΣΗΣ ΣΤΑ ΔΟΜΙΚΑ ΣΤΟΙΧΕΙΑ ΤΩΝ ΚΤΙΡΙΩΝ ΤΕΧΝΙΚΗ ΗΜΕΡΙΔΑ ΘΕΣΣΑΛΟΝΙΚΗ 31 ΜΑΪΟΥ 2014 ΕΝΕΡΓΕΙΑ ΣΤΑ ΚΤΙΡΙΑ Η ΘΕΣΗ ΤΗΣ ΘΕΡΜΟΜΟΝΩΤΙΚΗΣ ΣΤΡΩΣΗΣ ΣΤΑ ΔΟΜΙΚΑ ΣΤΟΙΧΕΙΑ ΤΩΝ ΚΤΙΡΙΩΝ ΟΡΓΑΝΩΣΗ: ASHRAE ΕΛΛΗΝΙΚΟ ΠΑΡΑΡΤΗΜΑ ΠΑΡΟΥΣΙΑΣΗ Δημήτρης Αραβαντινός αναπληρωτής

Διαβάστε περισσότερα

Κατάλογος Προσθετικών Εξαρτημάτων για Εμφυτευματικές Αποκαταστάσεις

Κατάλογος Προσθετικών Εξαρτημάτων για Εμφυτευματικές Αποκαταστάσεις Κατάλογος Προσθετικών Εξαρτημάτων για Εμφυτευματικές Αποκαταστάσεις ΕΛΛΗΝΙΚΑ 2015/2016 Novadental ΕΠΕ. Βερανζέρου 23, 10432 Αθήνα Tηλ.: 210 5233 307, Fax: 210 5237 657 www.novamind.gr - www.novadental.gr

Διαβάστε περισσότερα

ΕΝΔΟΔΟΝΤΙΚΗ ΘΕΡΑΠΕΙΑ

ΕΝΔΟΔΟΝΤΙΚΗ ΘΕΡΑΠΕΙΑ ΕΝΔΟΔΟΝΤΙΚΗ ΘΕΡΑΠΕΙΑ Όλα όσα πρέπει να γνωρίζουμε Αιμίλιος Τίγκος Χειρουργός Οδοντίατρος - Ενδοδοντολόγος Κάθε δόντι αποτελείται από τη «μύλη», το τμήμα δηλαδή που βρίσκεται έξω από τα ούλα και είναι ορατό

Διαβάστε περισσότερα

Ελαφρές κυψελωτές πλάκες - ένα νέο προϊόν για την επιπλοποιία και ξυλουργική. ΒΑΣΙΛΕΙΟΥ ΒΑΣΙΛΕΙΟΣ και ΜΠΑΡΜΠΟΥΤΗΣ ΙΩΑΝΝΗΣ

Ελαφρές κυψελωτές πλάκες - ένα νέο προϊόν για την επιπλοποιία και ξυλουργική. ΒΑΣΙΛΕΙΟΥ ΒΑΣΙΛΕΙΟΣ και ΜΠΑΡΜΠΟΥΤΗΣ ΙΩΑΝΝΗΣ Ελαφρές κυψελωτές πλάκες - ένα νέο προϊόν για την επιπλοποιία και ξυλουργική ΒΑΣΙΛΕΙΟΥ ΒΑΣΙΛΕΙΟΣ και ΜΠΑΡΜΠΟΥΤΗΣ ΙΩΑΝΝΗΣ Αριστοτέλειο Πανεπιστήµιο Θεσσαλονίκης Σχολή ασολογίας και Φυσικού Περιβάλλοντος,

Διαβάστε περισσότερα

VITA Easyshade V Ακριβής προσδιορισμός χρώματος, μέγιστη ασφάλεια

VITA Easyshade V Ακριβής προσδιορισμός χρώματος, μέγιστη ασφάλεια VITA Easyshade V Ακριβής προσδιορισμός χρώματος, μέγιστη ασφάλεια Χρωματοληψία VITA Σχετική με το χρώμα επικοινωνία VITA Παραγωγή χρωμάτων VITA Έλεγχος χρωμάτων VITA Τελευταία ενημέρωση 05.19 «Ο αποτελεσματικός

Διαβάστε περισσότερα

Διαδικασίες Υψηλών Θερμοκρασιών

Διαδικασίες Υψηλών Θερμοκρασιών Διαδικασίες Υψηλών Θερμοκρασιών Θεματική Ενότητα 2: Θερμοδυναμική και Ισορροπία φάσεων Τίτλος: Διαγράμματα ισορροπίας φάσεων Ασκήσεις Όνομα Καθηγητή: Κακάλη Γλυκερία, Καθηγήτρια ΕΜΠ Σχολή Χημικών Μηχανικών

Διαβάστε περισσότερα

ΕΠΙΣΚΕΥΕΣ ΚΑΙ ΕΝΙΣΧΥΣΕΙΣ ΤΩΝ ΚΑΤΑΣΚΕΥΩΝ. Διδάσκων Καθηγητής Γιάννακας Νικόλαος Δρ. Πολιτικός Μηχανικός

ΕΠΙΣΚΕΥΕΣ ΚΑΙ ΕΝΙΣΧΥΣΕΙΣ ΤΩΝ ΚΑΤΑΣΚΕΥΩΝ. Διδάσκων Καθηγητής Γιάννακας Νικόλαος Δρ. Πολιτικός Μηχανικός ΕΠΙΣΚΕΥΕΣ ΚΑΙ ΕΝΙΣΧΥΣΕΙΣ ΤΩΝ ΚΑΤΑΣΚΕΥΩΝ Διδάσκων Καθηγητής Γιάννακας Νικόλαος Δρ. Πολιτικός Μηχανικός Κεφαλαιο 4 Ενίσχυση Δομικών Στοιχείων με σύνθετα υλικά Σύνθετα υλικά από ινοπλισμένα πολυμερή Fiber

Διαβάστε περισσότερα

ΕΛΕΓΧΟΣ ΤΗΣ ΥΓΡΑΣΙΑΣ ΑΔΡΑΝΩΝ ΚΑΙ ΚΑΤΑΣΚΕΥΑΣΜΕΝΩΝ ΔΟΜΙΚΩΝ ΣΤΟΙΧΕΙΩΝ

ΕΛΕΓΧΟΣ ΤΗΣ ΥΓΡΑΣΙΑΣ ΑΔΡΑΝΩΝ ΚΑΙ ΚΑΤΑΣΚΕΥΑΣΜΕΝΩΝ ΔΟΜΙΚΩΝ ΣΤΟΙΧΕΙΩΝ ΕΛΕΓΧΟΣ ΤΗΣ ΥΓΡΑΣΙΑΣ ΑΔΡΑΝΩΝ ΚΑΙ ΚΑΤΑΣΚΕΥΑΣΜΕΝΩΝ ΔΟΜΙΚΩΝ ΣΤΟΙΧΕΙΩΝ 25 ΕΙΣΑΓΩΓΗ Παρασκευή κονιάματος ή σκυροδέματος με καθορισμένες ιδιότητες και αντοχές : Ανάμιξη των συστατικών με απαιτούμενη ποσότητα

Διαβάστε περισσότερα

Αισθητικά και αρµονικά Τεχνητά δόντια ίνοντας ρυθµό στην προσθετική. Executive

Αισθητικά και αρµονικά Τεχνητά δόντια ίνοντας ρυθµό στην προσθετική. Executive Αισθητικά και αρµονικά Τεχνητά δόντια ίνοντας ρυθµό στην προσθετική Executive ίνοντας ρυθµό στην προσθετική Για την επίτευξη του φιλόδοξου αυτού ρόλου έχουµε ενεργοποιήσει όλες µας τις πηγές: εντατική

Διαβάστε περισσότερα

ΣΥΜΜΕΤΡΙΚΑ ΦΡΑΓΜΑΤΑ RCC ΣΥΜΠΑΓΟΥΣ ΕΠΙΧΩΣΗΣ (FACE SYMMETRICAL HARDFILL DAMS - FSHD)

ΣΥΜΜΕΤΡΙΚΑ ΦΡΑΓΜΑΤΑ RCC ΣΥΜΠΑΓΟΥΣ ΕΠΙΧΩΣΗΣ (FACE SYMMETRICAL HARDFILL DAMS - FSHD) ΣΥΜΜΕΤΡΙΚΑ ΦΡΑΓΜΑΤΑ RCC ΣΥΜΠΑΓΟΥΣ ΕΠΙΧΩΣΗΣ (FACE SYMMETRICAL HARDFILL DAMS - FSHD) Όταν οι συνθήκες θεμελίωσης δεν είναι ιδεώδεις ή τα σεισμικά φορτία είναι πολύ μεγάλα, το σύνηθες τριγωνικό σχήμα των

Διαβάστε περισσότερα

ΠΡΩΤΟΓΕΝΗΣ ΟΠΤΙΚΟΣ ΕΛΕΓΧΟΣ

ΠΡΩΤΟΓΕΝΗΣ ΟΠΤΙΚΟΣ ΕΛΕΓΧΟΣ ΠΡΩΤΟΓΕΝΗΣ ΟΠΤΙΚΟΣ ΕΛΕΓΧΟΣ Αναστασιάδης Γεώργιος Πολιτικός Μηχανικός - MBA 9 ο Εθνικό Συνέδριο ΜΚΕ της Ελληνικής Εταιρείας Μη Καταστροφικών Ελέγχων Αθήνα, Εθνικό Ίδρυμα Ερευνών, 11 Νοεμβρίου 2016 Οπτικός

Διαβάστε περισσότερα

ΜΕΤΑΛΛΙΚΑ ΥΠΟΣΤΥΛΩΜΑΤΑ ΥΠΟ ΘΛΙΨΗ ΚΑΙ ΚΑΜΨΗ

ΜΕΤΑΛΛΙΚΑ ΥΠΟΣΤΥΛΩΜΑΤΑ ΥΠΟ ΘΛΙΨΗ ΚΑΙ ΚΑΜΨΗ ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΤΟΜΕΑΣ ΟΜΟΣΤΑΤΙΚΗΣ ΕΡΓΑΣΤΗΡΙΟ ΜΕΤΑΛΛΙΚΩΝ ΚΑΤΑΣΚΕΥΩΝ ΜΕΤΑΛΛΙΚΑ ΥΠΟΣΤΥΛΩΜΑΤΑ ΥΠΟ ΘΛΙΨΗ ΚΑΙ ΚΑΜΨΗ ΣΥΓΚΡΙΣΗ ΑΝΑΛΥΤΙΚΩΝ ΛΥΣΕΩΝ ΚΑΝΟΝΙΣΤΙΚΩΝ ΙΑΤΑΞΕΩΝ ΚΑΙ

Διαβάστε περισσότερα

Τελική γραπτή εξέταση «Επιστήμη και Τεχνολογία Υλικών ΙΙ»-Ιούνιος 2016

Τελική γραπτή εξέταση «Επιστήμη και Τεχνολογία Υλικών ΙΙ»-Ιούνιος 2016 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ ΘΕΜΑ 1 ο (25 Μονάδες) (Καθ. Β.Ζασπάλης) Δοκίμιο από PMMA (Poly Methyl MethAcrylate)

Διαβάστε περισσότερα

7. Κρημνός για την αφαίρεση οστού.

7. Κρημνός για την αφαίρεση οστού. 1 2 1. Ασθενής ετών 30, προσήλθε με την επιθυμία να αλλάξει και να βελτιώσει το χαμόγελό της. Μετά από κλινική και ακτινογραφική εξέταση βρέθηκε ότι οι 2 μεταλλοκεραμικές στεφάνες στα #11, 21 ήταν μη αποδεκτές

Διαβάστε περισσότερα

ΠΕΡΙΛΗΨΗ ΔΙΔΑΚΤΟΡΙΚΗΣ ΔΙΑΤΡΙΒΗΣ ΑΓΓΕΛΙΚΗΣ ΠΑΠΑΒΑΣΙΛΕΙΟΥ

ΠΕΡΙΛΗΨΗ ΔΙΔΑΚΤΟΡΙΚΗΣ ΔΙΑΤΡΙΒΗΣ ΑΓΓΕΛΙΚΗΣ ΠΑΠΑΒΑΣΙΛΕΙΟΥ ~ ΠΕΡΙΛΗΨΗ ΔΙΔΑΚΤΟΡΙΚΗΣ ΔΙΑΤΡΙΒΗΣ ΑΓΓΕΛΙΚΗΣ ΠΑΠΑΒΑΣΙΛΕΙΟΥ ~ ΠΕΡΙΛΗΨΗ H παρούσα Διδακτορική Διατριβή περιλαμβάνει συστηματική μελέτη για την ανάπτυξη τριοδικού καταλυτικού μετατροπέα (TWC) που να επιδεικνύει

Διαβάστε περισσότερα

Αρχές Επεξεργασίας Τροφίμων

Αρχές Επεξεργασίας Τροφίμων Αρχές Επεξεργασίας Τροφίμων Κατάψυξη τροφίμων Κατάψυξη Απομάκρυνση θερμότητας από ένα προϊόν με αποτέλεσμα την μείωση της θερμοκρασίας του κάτω από το σημείο πήξης. Ως μέθοδος συντήρησης βασίζεται: Στην

Διαβάστε περισσότερα

ΔΙΠΛΩΜΑΤΙΚΗ ΔΙΑΤΡΙΒΗ

ΔΙΠΛΩΜΑΤΙΚΗ ΔΙΑΤΡΙΒΗ ΔΙΠΛΩΜΑΤΙΚΗ ΔΙΑΤΡΙΒΗ ΕΚΤΙΜΗΣΗ IN VITRO ΤΗΣ ΑΝΤΟΧΗΣ ΣΤΗ ΘΡΑΥΣΗ ΚΑΙ ΤΟΥ ΤΡΟΠΟΥ ΘΡΑΥΣΗΣ ΠΡΟΣΘΙΩΝ ΕΝΔΟΔΟΝΤΙΚΑ ΘΕΡΑΠΕΥΜΕΝΩΝ ΔΟΝΤΙΩΝ ΠΟΥ ΕΧΟΥΝ ΑΠΟΚΑΤΑΣΤΑΘΕΙ ΜΕ ΜΗ ΜΕΤΑΛΛΙΚΟΥΣ - ΑΙΣΘΗΤΙΚΟΥΣ ΕΝΔΟΡΡΙΖΙΚΟΥΣ ΑΞΟΝΕΣ

Διαβάστε περισσότερα

Άγκιστρο: το λεγόμενο "γατζάκι", συντελεί στη συγκράτηση μίας μερικής οδοντοστοιχίας

Άγκιστρο: το λεγόμενο γατζάκι, συντελεί στη συγκράτηση μίας μερικής οδοντοστοιχίας Άγκιστρο: το λεγόμενο "γατζάκι", συντελεί στη συγκράτηση μίας μερικής οδοντοστοιχίας Αδαμαντίνη (σμάλτο) : η σκληρή και λευκή ουσία που καλύπτει εξωτερικά τη μύλη του κάθε δοντιού Αμάλγαμα : ένα από τα

Διαβάστε περισσότερα

ΚΟΠΗ ΜΕ ΗΛΕΚΤΡΟΔΙΑΒΡΩΣΗ ELECTRICAL DISCHARGE MACHINING ΜΗΧΑΝΟΥΡΓΙΚΗ ΤΕΧΝΟΛΟΓΙΑ ΙΙ

ΚΟΠΗ ΜΕ ΗΛΕΚΤΡΟΔΙΑΒΡΩΣΗ ELECTRICAL DISCHARGE MACHINING ΜΗΧΑΝΟΥΡΓΙΚΗ ΤΕΧΝΟΛΟΓΙΑ ΙΙ ΚΟΠΗ ΜΕ ΗΛΕΚΤΡΟΔΙΑΒΡΩΣΗ --------- ELECTRICAL DISCHARGE MACHINING ΜΗΧΑΝΟΥΡΓΙΚΗ ΤΕΧΝΟΛΟΓΙΑ ΙΙ Γενικά περί κοπής με ηλεκτροδιάβρωση Κόβουμε υλικά που είναι αγωγοί του ηλεκτρισμού Κόβουμε σκληρά ή εξωτικά

Διαβάστε περισσότερα

Δοκιμή Αντίστασης σε Θρυμματισμό (Los Angeles)

Δοκιμή Αντίστασης σε Θρυμματισμό (Los Angeles) Δοκιμή Αντίστασης σε Θρυμματισμό (Los Angeles) 1. Εισαγωγή Γενική Περιγραφή Δοκιμής Η δοκιμή της αντοχής των αδρανών σε τριβή και κρούση ή αλλιώς «δοκιμή Los Angeles (LA)» υπάγεται στους ελέγχους σκληρότητας

Διαβάστε περισσότερα

BEAUTIFIL Flow Plus ΕΝΕΣΙΜΟ ΥΒΡΙΔΙΚΟ ΑΠΟΚΑΤΑΣΤΑΤΙΚΟ ΥΛΙΚΟ ΓΙΑ ΠΡΟΣΘΙΑ ΚΑΙ ΟΠΙΣΘΙΑ ΔΟΝΤΙΑ

BEAUTIFIL Flow Plus ΕΝΕΣΙΜΟ ΥΒΡΙΔΙΚΟ ΑΠΟΚΑΤΑΣΤΑΤΙΚΟ ΥΛΙΚΟ ΓΙΑ ΠΡΟΣΘΙΑ ΚΑΙ ΟΠΙΣΘΙΑ ΔΟΝΤΙΑ ΕΝΕΣΙΜΟ ΥΒΡΙΔΙΚΟ ΑΠΟΚΑΤΑΣΤΑΤΙΚΟ ΥΛΙΚΟ ΓΙΑ ΠΡΟΣΘΙΑ ΚΑΙ ΟΠΙΣΘΙΑ ΔΟΝΤΙΑ ΔΥΝΑΤΟ ΟΠΩΣ ΕΝΑ ΥΒΡΙΔΙΚΟ ΥΛΙΚΟ Τα ιδιαίτερα χαρακτηριστικά του συστήματος αποκατάστασης είναι οι ιδιότητες διάχυσης του φωτός που αντιστοιχούν

Διαβάστε περισσότερα

ΟΛΙΚΗ ΑΠΟΚΑΤΑΣΤΑΣΗ ΑΝΩ ΚΑΙ ΚΑΤΩ ΓΝΑΘΟΥ ΧΡΗΣΙΜΟΠΟΙΩΝΤΑΣ ΖΙΡΚΟΝΙΑ

ΟΛΙΚΗ ΑΠΟΚΑΤΑΣΤΑΣΗ ΑΝΩ ΚΑΙ ΚΑΤΩ ΓΝΑΘΟΥ ΧΡΗΣΙΜΟΠΟΙΩΝΤΑΣ ΖΙΡΚΟΝΙΑ 54 κλινικό περιστατικό ΟΛΙΚΗ ΑΠΟΚΑΤΑΣΤΑΣΗ ΑΝΩ ΚΑΙ ΚΑΤΩ ΓΝΑΘΟΥ ΧΡΗΣΙΜΟΠΟΙΩΝΤΑΣ ΖΙΡΚΟΝΙΑ MDT Bjorn Borten, DTS tein Aenerud- Art in Dent, Trondheim, Νορβηγία Τα ελλείποντα δόντια μπορεί να προκαλούν άγχος

Διαβάστε περισσότερα

Χημική Κινητική. Κωδ. Μαθήματος 718 Τομέας Φυσικοχημείας, Τμήμα Χημείας, ΕΚΠΑ. Μάθημα 9. Βίκη Νουσίου

Χημική Κινητική. Κωδ. Μαθήματος 718 Τομέας Φυσικοχημείας, Τμήμα Χημείας, ΕΚΠΑ. Μάθημα 9. Βίκη Νουσίου Χημική Κινητική Κωδ. Μαθήματος 718 Τομέας Φυσικοχημείας, Τμήμα Χημείας, ΕΚΠΑ Μάθημα 9 Βίκη Νουσίου Εαρινό εξάμηνο 2019 Αντιδράσεις σε διάλυμα Φαινόμενα μεταφοράς - Διάχυση Επίδραση πίεσης στην ταχύτητα

Διαβάστε περισσότερα

Μηχανουργική Τεχνολογία ΙΙ

Μηχανουργική Τεχνολογία ΙΙ Μηχανουργική Τεχνολογία ΙΙ Χαρακτηριστικά διεργασιών - Παραμετροποίηση-Μοντελοποίηση Associate Prof. John Kechagias Mechanical Engineer, Ph.D. Παραμετροποίηση - Μοντελοποίηση Στο κεφάλαιο αυτό γίνεται

Διαβάστε περισσότερα

ΕΠΙΜΕΤΑΛΛΩΣΕΙΣ. Τεχνικές εφαρμογής και μέτρησης. Οι βασικοί τρόποι επιμετάλλωσης είναι:

ΕΠΙΜΕΤΑΛΛΩΣΕΙΣ. Τεχνικές εφαρμογής και μέτρησης. Οι βασικοί τρόποι επιμετάλλωσης είναι: Από το Θεόδωρο Τσαγκάρη Ηλεκτρολόγο Μηχανικό ΕΜΠ Μηχανικό Πωλήσεων για το Τεχνικό Γραφείο Δ. Βρέκοσις ΕΠΙΜΕΤΑΛΛΩΣΕΙΣ Τεχνικές εφαρμογής και μέτρησης p a g e 22 Η επιμετάλλωση γίνεται με τη δημιουργία ενός

Διαβάστε περισσότερα

ΚΕΦΑΛΑΙΟ ΕΚΤΟ ΤΕΧΝΟΛΟΓΙΚΕΣ ΔΙΕΡΓΑΣΙΕΣ ΣΤΕΡΕΑΣ ΚΑΤΑΣΤΑΣΗΣ. Περιληπτική θεωρητική εισαγωγή

ΚΕΦΑΛΑΙΟ ΕΚΤΟ ΤΕΧΝΟΛΟΓΙΚΕΣ ΔΙΕΡΓΑΣΙΕΣ ΣΤΕΡΕΑΣ ΚΑΤΑΣΤΑΣΗΣ. Περιληπτική θεωρητική εισαγωγή ΚΕΦΑΛΑΙΟ ΕΚΤΟ ΤΕΧΝΟΛΟΓΙΚΕΣ ΔΙΕΡΓΑΣΙΕΣ ΣΤΕΡΕΑΣ ΚΑΤΑΣΤΑΣΗΣ Περιληπτική θεωρητική εισαγωγή α) Τεχνική zchralski Η πιο συχνά χρησιμοποιούμενη τεχνική ανάπτυξης μονοκρυστάλλων πυριτίου (i), αρίστης ποιότητας,

Διαβάστε περισσότερα

ETHΣΙΟ ΠΡΟΓΡΑΜΜΑ ΣΥΝΕΧΙΖΟΜΕΝΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΟΔΟΝΤΙΑΤΡΙΚΗΣ ΣΧΟΛΗΣ ΑΘΗΝΩΝ

ETHΣΙΟ ΠΡΟΓΡΑΜΜΑ ΣΥΝΕΧΙΖΟΜΕΝΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΟΔΟΝΤΙΑΤΡΙΚΗΣ ΣΧΟΛΗΣ ΑΘΗΝΩΝ ETHΣΙΟ ΠΡΟΓΡΑΜΜΑ ΣΥΝΕΧΙΖΟΜΕΝΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΟΔΟΝΤΙΑΤΡΙΚΗΣ ΣΧΟΛΗΣ ΑΘΗΝΩΝ > 11 Δραστηριότητες συνεχιζόμενης εκπαίδευσης > Θεωρητική εκπαίδευση και πρακτική άσκηση > Στην Οδοντιατρική Σχολή: Θηβών 2, Γουδή-Αθήνα

Διαβάστε περισσότερα

ΣΤΟΙΧΕΙΑ ΑΝΤΟΧΗΣ ΣΤΗ ΔΙΑΒΡΩΣΗ ΤΟΥ ΑΛΟΥΜΙΝΙΟΥ ΑΝΟΔΙΩΣΗ

ΣΤΟΙΧΕΙΑ ΑΝΤΟΧΗΣ ΣΤΗ ΔΙΑΒΡΩΣΗ ΤΟΥ ΑΛΟΥΜΙΝΙΟΥ ΑΝΟΔΙΩΣΗ Εισαγωγή ΣΤΟΙΧΕΙΑ ΑΝΤΟΧΗΣ ΣΤΗ ΔΙΑΒΡΩΣΗ ΤΟΥ ΑΛΟΥΜΙΝΙΟΥ ΑΝΟΔΙΩΣΗ Το γαλβανικό κελί (γαλβανική διάβρωση) είναι μια ηλεκτροχημική αντίδραση οξείδωσης-αναγωγής (redox), η οποία συμβαίνει όταν δύο ανόμοια μέταλλα

Διαβάστε περισσότερα
