3 ThinkCentre Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

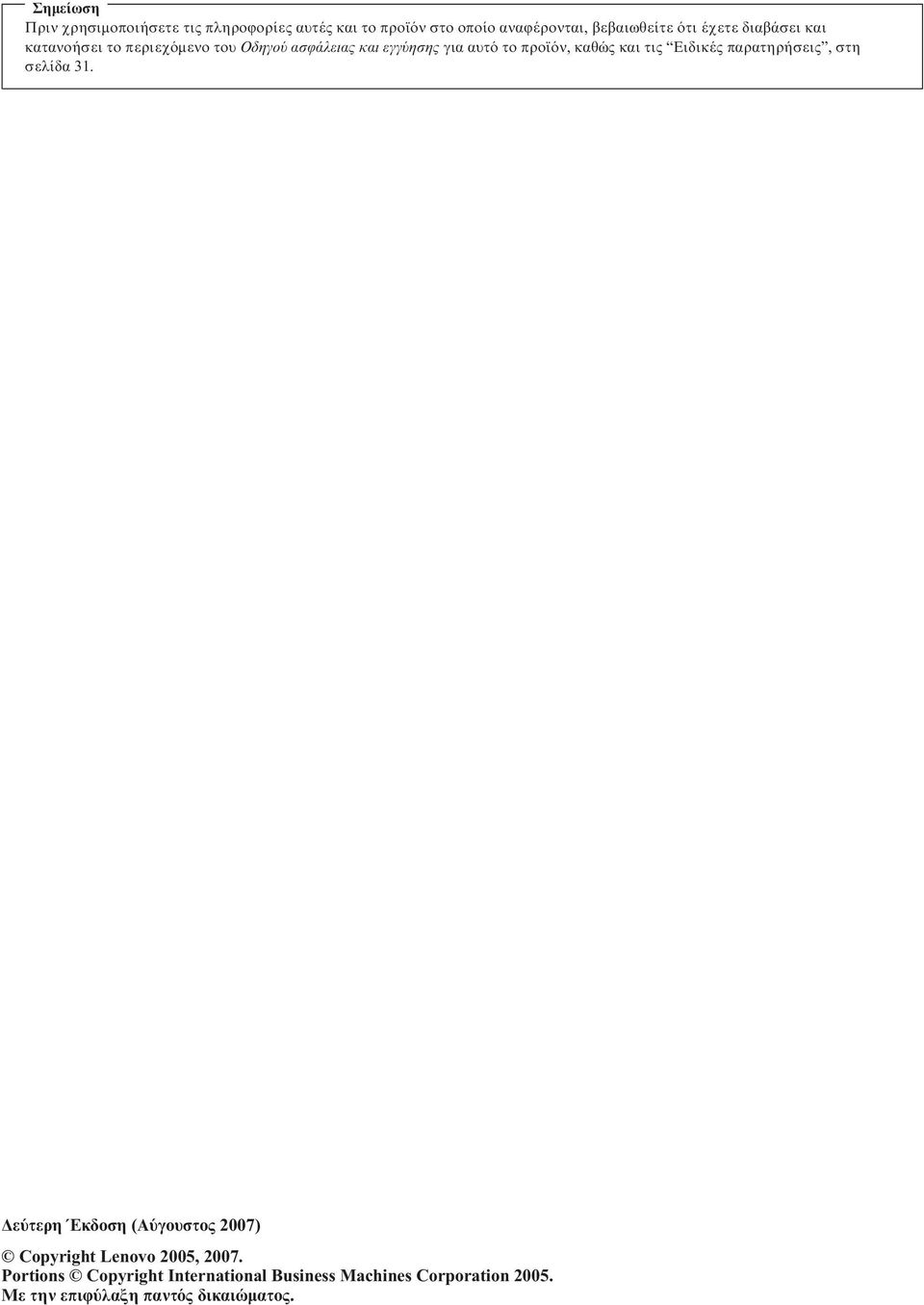

4 Σηµείωση Πριν χρησιµοποιήσετε τις πληροϕορίες αυτές και το προϊ ν στο οποίο αναϕέρονται, βεβαιωθείτε τι έχετε διαβάσει και κατανοήσει το περιεχ µενο του Οδηγο ασϕάλειας και εγγ ησης για αυτ το προϊ ν, καθώς και τις Ειδικές παρατηρήσεις, στη σελίδα 31. ε τερη Έκδοση (Α γουστος 2007) Copyright Lenovo 2005, Portions Copyright International Business Machines Corporation Με την επιϕ λαξη παντ ς δικαιώµατος.

5 Περιεχ µενα Σχήµατα v Κεϕάλαιο 1. Σηµαντικές πληροϕορίες για την ασϕάλεια Κεϕάλαιο 2. Επισκ πηση Πρ σθετες πηγές πληροϕοριών Χειρισµ ς συσκευών ευαίσθητων στο στατικ ηλεκτρισµ Θέσεις Εντοπισµ ς υποδοχών στην πρ σοψη του υπολογιστή 5 Εντοπισµ ς υποδοχών στο πίσω µέρος του υπολογιστή Εντοπισµ ς εξαρτηµάτων Αναγνώριση εξαρτηµάτων στην πλακέτα συστήµατος 9 Κεϕάλαιο 3. Εγκατάσταση προαιρετικών συσκευών και αντικατάσταση υλικο εξοπλισµο.. 11 Εγκατάσταση εξωτερικών προαιρετικών συσκευών..11 Αϕαίρεση του καλ µµατος Εγκατάσταση εσωτερικών προαιρετικών συσκευών..12 Εγκατάσταση µνήµης Αντικατάσταση της µπαταρίας Αντικατάσταση της ψ κτρας Αντικατάσταση µονάδας σκληρο δίσκου Αντικατάσταση µονάδας οπτικο δίσκου Αντικάτασταση µονάδας µνήµης Αντικατάσταση του µετασχηµατιστή εναλλασσ µενου ρε µατος Αντικατάσταση του modem Αντικατάσταση της µονάδας ανεµιστήρα συστήµατος 23 Αντικατάσταση του πληκτρολογίου Αντικατάσταση του ποντικιο Κεϕάλαιο 4. Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο.. 27 Απ κτηση προγραµµάτων οδήγησης συσκευών...28 Κεϕάλαιο 5. Μηχανισµοί ασϕάλισης.. 29 Κλειδαριά τ που Kensington Προστασία µέσω κωδικο πρ σβασης ιαγραϕή κωδικο πρ σβασης που έχει χαθεί ή ξεχαστεί (εκκαθάριση του CMOS) Παράρτηµα. Ειδικές παρατηρήσεις.. 31 Σηµείωση σχετικά µε την έξοδο τηλε ρασης Εµπορικά σήµατα Lenovo 2005, Portions IBM Corp iii

6 iv Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

7 Σχήµατα 1. Στοιχεία ελέγχου και υποδοχές Εντοπισµ ς των υποδοχών στο πίσω µέρος του υπολογιστή Εντοπισµ ς εξαρτηµάτων Εντοπισµ ς τµηµάτων της πλακέτας συστήµατος 9 5. Εγκατάσταση µονάδας µνήµης Αϕαίρεση της µπαταρίας Εγκατάσταση της µπαταρίας Αϕαίρεση ψ κτρας που ασϕαλίζεται µε βίδες Επανατοποθέτηση της ψ κτρας µε βίδες Εγκατάσταση της µονάδας σκληρο δίσκου στο πλαίσιο συγκράτησης Αϕαίρεση της πρ σοψης Αϕαίρεση της µονάδας οπτικο δίσκου Πλαίσιο συγκράτησης για µονάδα οπτικο δίσκου Επανατοποθέτηση της µονάδας οπτικο δίσκου Αϕαίρεση της µονάδας µνήµης Εγκατάσταση της νέας µονάδας µνήµης Εντοπισµ ς της κάρτας MDC στην πλακέτα συστήµατος Αϕαίρεση της µονάδας ανεµιστήρα συστήµατος Εγκατάσταση των κοντών ελαστικών στηριγµάτων Επανατοποθέτηση της µονάδας ανεµιστήρα συστήµατος Υποδοχές πληκτρολογίου, USB Υποδοχές ποντικιο, USB ροµολ γηση των καλωδίων Κλείσιµο του καλ µµατος του υπολογιστή Εγκατάσταση κλειδαριάς Lenovo 2005, Portions IBM Corp v

8 vi Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

9 Κεϕάλαιο 1. Σηµαντικές πληροϕορίες για την ασϕάλεια ΠΡΟΣΟΧΗ: Πριν χρησιµοποιήσετε αυτ τον οδηγ, είναι σηµαντικ να έχετε διαβάσει και κατανοήσει λες τις πληροϕορίες ασϕάλειας για αυτ το προϊ ν. Ανατρέξτε στον Οδηγ ασϕάλειας και εγγ ησης που λάβατε µαζί µε το προϊ ν για τις πιο πρ σϕατες πληροϕορίες σχετικά µε την ασϕάλεια. Όταν έχετε διαβάσει και κατανοήσει αυτές τις πληροϕορίες ασϕάλειας, µειώνεται σηµαντικά ο κίνδυνος να υποστείτε προσωπικ τραυµατισµ ή να προκληθεί ζηµιά στο προϊ ν σας. Εάν δεν διαθέτετε πια τον Οδηγ ασϕάλειας και εγγ ησης, µπορείτε να αποκτήσετε ένα ηλεκτρονικ αντίτυπο απ το δικτυακ τ πο υποστήριξης της Lenovo στην ακ λουθη διε θυνση: Lenovo 2005, Portions IBM Corp

10 2 Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

11 Κεϕάλαιο 2. Επισκ πηση Σε αυτ τον οδηγ περιγράϕονται οι κατάλληλες διαδικασίες για την αντικατάσταση µονάδων αντικαθιστώµενων απ τον πελάτη (Customer Replaceable Units - CRU ). Σε αυτ τον οδηγ δεν περιλαµβάνονται διαδικασίες αντικατάστασης για λα τα εξαρτήµατα. Θεωρείται δεδοµένο τι η αντικατάσταση καλωδίων, διακοπτών και ορισµένων µηχανικών εξαρτηµάτων πραγµατοποιείται απ εκπαιδευµένο προσωπικ χωρίς να υπάρχει ανάγκη για αναλυτικές πληροϕορίες. Σηµείωση: Χρησιµοποιήστε µ νο εξαρτήµατα που παρέχονται απ τη Lenovo. Σε αυτ τον οδηγ παρέχονται οδηγίες για την εγκατάσταση ή αντικατάσταση των ακ λουθων εξαρτηµάτων: v v Μπαταρία Ψ κτρα v Μονάδα σκληρο δίσκου v Μονάδα οπτικο δίσκου v Μονάδα µνήµης v Μονάδα ανεµιστήρα συστήµατος v Μετασχηµατιστής εναλλασσ µενου ρε µατος v v v Modem Πληκτρολ γιο Ποντίκι Πρ σθετες πηγές πληροϕοριών Αν έχετε πρ σβαση στο Internet, µπορείτε να βρείτε τις τελευταίες πληροϕορίες για τον υπολογιστή σας στο World Wide Web. Μπορείτε να βρείτε: v Πληροϕορίες για την αϕαίρεση και εγκατάσταση µονάδων αντικαθιστώµενων απ τον πελάτη (Customer Replaceable Units - CRU) v Αρχεία βίντεο σχετικά µε την αϕαίρεση και εγκατάσταση µονάδων CRU v ηµοσιε σεις v Πληροϕορίες για την αντιµετώπιση προβληµάτων v Πληροϕορίες για εξαρτήµατα v Προγράµµατα οδήγησης και άλλα προγράµµατα προς µεταϕ ρτωση v ιασυνδέσεις µε άλλες χρήσιµες πηγές πληροϕοριών v Λίστα τηλεϕώνων υποστήριξης Για να εντοπίσετε αυτές τις πληροϕορίες, µεταβείτε στην ακ λουθη διε θυνση: Lenovo 2005, Portions IBM Corp

12 Χειρισµ ς συσκευών ευαίσθητων στο στατικ ηλεκτρισµ Μην ανοίξετε τη συσκευασία προστασίας απ στατικ ηλεκτρισµ η οποία περιέχει το νέο εξάρτηµα µέχρι να αϕαιρέσετε το ελαττωµατικ εξάρτηµα απ τον υπολογιστή και να είστε έτοιµοι να εγκαταστήσετε το νέο εξάρτηµα. Ο στατικ ς ηλεκτρισµ ς, παρ τι είναι ακίνδυνος για τους ανθρώπους, µπορεί να προκαλέσει σοβαρές βλάβες στα λειτουργικά µέρη και τα εξαρτήµατα του υπολογιστή. Όταν µεταχειρίζεστε εξαρτήµατα και άλλα λειτουργικά µέρη του υπολογιστή, να λαµβάνετε τις ακ λουθες προϕυλάξεις για να αποϕ γετε την πρ κληση ζηµιάς απ στατικ ηλεκτρισµ : v Περιορίστε τις κινήσεις σας. Οι κινήσεις µπορο ν να προκαλέσουν τη συσσώρευση στατικο ηλεκτρισµο γ ρω σας. v Να χειρίζεστε πάντα τα εξαρτήµατα και άλλα λειτουργικά µέρη µε προσοχή. Πιάνετε τις κάρτες, τις πλακέτες συστήµατος, τους µικροεπεξεργαστές και τις µονάδες µνήµης απ τις άκρες. Ποτέ µην αγγίζετε εκτεθειµένα κυκλώµατα. v Μην αϕήνετε άλλους να αγγίζουν τα εξαρτήµατα και άλλα λειτουργικά µέρη. v Πριν εγκαταστήσετε ένα νέο εξάρτηµα, ακουµπήστε την προστατευτική συσκευασία του σε ένα µεταλλικ κάλυµµα θ ρας ή σε άλλη άβαϕη µεταλλική επιϕάνεια του υπολογιστή για τουλάχιστον δ ο δευτερ λεπτα. Με τον τρ πο αυτ µειώνεται ο στατικ ς ηλεκτρισµ ς στη συσκευασία και στο σώµα σας. v Αν είναι δυνατ, εγκαταστήστε το εξάρτηµα αµέσως µ λις το αϕαιρέσετε απ τη συσκευασία, χωρίς να το ακουµπήσετε πουθενά. Αν αυτ δεν είναι δυνατ, τοποθετήστε την προστατευτική συσκευασία σε µια λεία και επίπεδη επιϕάνεια και τοποθετήστε το εξάρτηµα επάνω της. v Μην τοποθετήσετε το εξάρτηµα επάνω στο κάλυµµα του υπολογιστή ή σε άλλη µεταλλική επιϕάνεια. 4 Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

13 Θέσεις Σε αυτ το κεϕάλαιο παρέχονται εικ νες οι οποίες θα σας βοηθήσουν να εντοπίσετε τις υποδοχές, τα στοιχεία ελέγχου και τα εξαρτήµατα του υπολογιστή. Εντοπισµ ς υποδοχών στην πρ σοψη του υπολογιστή Στο Σχήµα 1 µπορείτε να δείτε τη θέση των στοιχείων ελέγχου και των υποδοχών που βρίσκονται στην πρ σοψη του υπολογιστή. Σηµείωση: Τα στοιχεία ελέγχου και οι υποδοχές που απεικονίζονται παρακάτω δεν υπάρχουν σε λα τα µοντέλα. Σχήµα 1. Στοιχεία ελέγχου και υποδοχές 1 Υποδοχή USB 3 Υποδοχή σ νδεσης ακουστικών 2 Υποδοχή σ νδεσης µικροϕώνου 4 Υποδοχή USB Κεϕάλαιο 2. Επισκ πηση 5

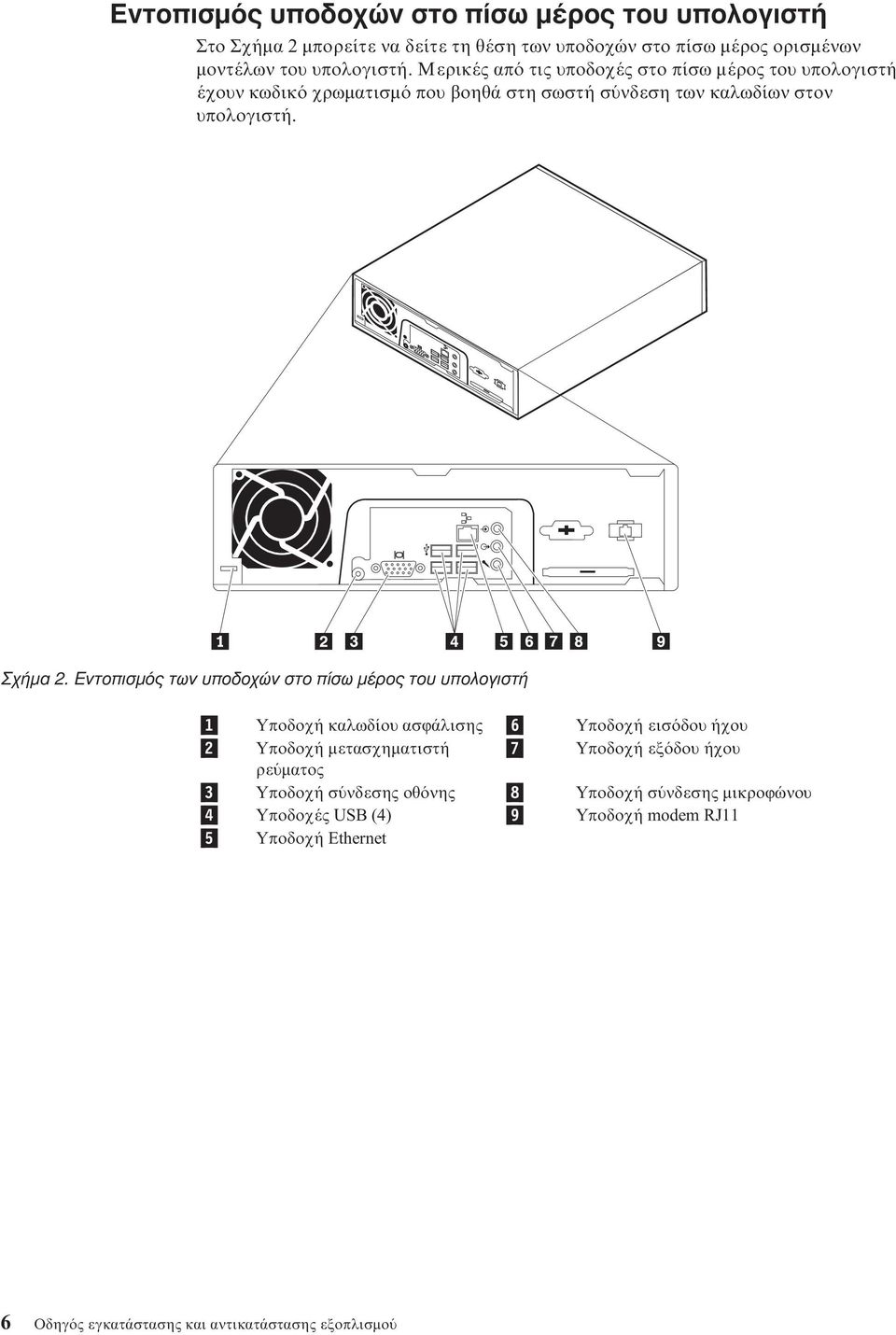

14 Εντοπισµ ς υποδοχών στο πίσω µέρος του υπολογιστή Στο Σχήµα 2 µπορείτε να δείτε τη θέση των υποδοχών στο πίσω µέρος ορισµένων µοντέλων του υπολογιστή. Μερικές απ τις υποδοχές στο πίσω µέρος του υπολογιστή έχουν κωδικ χρωµατισµ που βοηθά στη σωστή σ νδεση των καλωδίων στον υπολογιστή. Σχήµα 2. Εντοπισµ ς των υποδοχών στο πίσω µέρος του υπολογιστή 1 Υποδοχή καλωδίου ασϕάλισης 6 Υποδοχή εισ δου ήχου 2 Υποδοχή µετασχηµατιστή 7 Υποδοχή εξ δου ήχου ρε µατος 3 Υποδοχή σ νδεσης οθ νης 8 Υποδοχή σ νδεσης µικροϕώνου 4 Υποδοχές USB (4) 9 Υποδοχή modem RJ11 5 Υποδοχή Ethernet 6 Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

15 Υποδοχή Περιγραϕή Υποδοχές USB Χρησιµοποιο νται για τη σ νδεση συσκευών που απαιτο ν σ νδεση τ που USB (Universal Serial Bus) (π.χ. ένα ποντίκι USB, ένα πληκτρολ γιο USB, ένας σαρωτής (scanner) USB ή ένας εκτυπωτής USB). Εάν έχετε περισσ τερες απ έξι συσκευές USB, µπορείτε να αγοράσετε ένα USB hub για να συνδέσετε επιπλέον συσκευές USB. Υποδοχή Ethernet Χρησιµοποιείται για τη σ νδεση καλωδίου Ethernet για δίκτυο LAN. Σηµείωση: Για να λειτουργεί ο υπολογιστής εντ ς των ορίων FCC Class B, χρησιµοποιήστε καλώδιο Ethernet Κατηγορίας 5. Υποδοχή εισ δου ήχου Χρησιµοποιείται για τη λήψη σηµάτων ήχου απ εξωτερική συσκευή ήχου, π.χ. απ ένα στερεοϕωνικ σ στηµα. Η σ νδεση µε µια εξωτερική συσκευή ήχου γίνεται µε ένα καλώδιο µεταξ της υποδοχής εξ δου ήχου της συσκευής και της υποδοχής εισ δου ήχου του υπολογιστή. Υποδοχή εξ δου ήχου Χρησιµοποιείται για την αποστολή ηχητικών σηµάτων απ τον υπολογιστή σε εξωτερικές συσκευές, π.χ. στερεοϕωνικά ηχεία µε ενσωµατωµένο ενισχυτή, ακουστικά, συνθεσάιζερ, ή στην υποδοχή εισ δου εν ς στερεοϕωνικο συστήµατος ή άλλης εξωτερικής συσκευής ηχογράϕησης. Υποδοχή σ νδεσης µικροϕώνου Χρησιµοποιείται για τη σ νδεση µικροϕώνου στον υπολογιστή στην περίπτωση που θέλετε να ηχογραϕήσετε οµιλία ή άλλους ήχους στο σκληρ δίσκο ή αν χρησιµοποιείτε πρ γραµµα αναγνώρισης ϕωνής. Κεϕάλαιο 2. Επισκ πηση 7

16 Εντοπισµ ς εξαρτηµάτων Για πληροϕορίες σχετικά µε την αϕαίρεση του καλ µµατος, ανατρέξτε στην εν τητα Αϕαίρεση του καλ µµατος στη σελίδα 11. Στην εν τητα αυτή απεικονίζεται η θέση των διαϕ ρων εξαρτηµάτων του υπολογιστή σας. Σχήµα 3. Εντοπισµ ς εξαρτηµάτων 1 Μονάδα οπτικο δίσκου 2 Μονάδα ανεµιστήρα συστήµατος 3 Μονάδα σκληρο δίσκου 8 Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

17 Αναγνώριση εξαρτηµάτων στην πλακέτα συστήµατος Η πλακέτα συστήµατος (ορισµένες ϕορές ονοµάζεται και µητρική πλακέτα) είναι η κ ρια πλακέτα κυκλωµάτων στον υπολογιστή σας. Παρέχει τις βασικές λειτουργίες του υπολογιστή και υποστηρίζει διάϕορες συσκευές. Στο Σχήµα 4 απεικονίζονται οι θέσεις των επιµέρους στοιχείων της πλακέτας συστήµατος σε ορισµένα µοντέλα υπολογιστών. Σχήµα 4. Εντοπισµ ς τµηµάτων της πλακέτας συστήµατος 1 Μικροεπεξεργαστής και ψ κτρα 9 Υποδοχή κάρτας MDC (Modem Daughter Card) 2 Υποδοχές για µονάδες µνήµης (2) 10 Υποδοχή USB για κάρτα ExpressCard 3 Υποδοχή καλωδίου θερµαισθησίας 11 Υποδοχή PCIe για κάρτα ExpressCard 4 Υποδοχή για USB πρ σοψης 12 Υποδοχή για συσκευή ανάγνωσης κάρτας πολυµέσων 5 Υποδοχή πρ σοψης 13 Υποδοχή σ νδεσης εσωτερικο ηχείου 6 Μπαταρία 14 Υποδοχή εισ δου/εξ δου ήχου (πρ σοψη) 7 Υποδοχές SATA IDE (2) 15 Υποδοχή εσωτερικής διανοµής ρε µατος 8 ιακ πτης εκκαθάρισης CMOS/αποκατάστασης 16 Υποδοχή ανεµιστήρα συστήµατος Κεϕάλαιο 2. Επισκ πηση 9

18 10 Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

19 Κεϕάλαιο 3. Εγκατάσταση προαιρετικών συσκευών και αντικατάσταση υλικο εξοπλισµο Σε αυτ το κεϕάλαιο παρέχεται µια σ ντοµη εισαγωγή στις προαιρετικές συσκευές και αναβαθµίσεις που είναι διαθέσιµες για τον υπολογιστή σας. Μπορείτε να επεκτείνετε τις δυνατ τητες του υπολογιστή σας προσθέτοντας ή αντικαθιστώντας µνήµη, µονάδες και προσαρµογείς ( κάρτες ). Για να εγκαταστήσετε µια προαιρετική συσκευή, ακολουθήστε τις παρο σες οδηγίες καθώς και τις οδηγίες που παρέχονται µε τη συσκευή. Προσοχή Μην ανοίξετε τον υπολογιστή και µην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε τις Σηµαντικές πληροϕορίες ασϕάλειας στον Οδηγ ασϕάλειας και εγγ ησης που συνοδε ει τον υπολογιστή. Για να αποκτήσετε ένα αντίγραϕο του Οδηγο ασϕάλειας και εγγ ησης επισκεϕτείτε το δικτυακ τ πο υποστήριξης της Lenovo στη διε θυνση Σηµείωση: Χρησιµοποιήστε µ νο εξαρτήµατα που παρέχονται απ τη Lenovo. Εγκατάσταση εξωτερικών προαιρετικών συσκευών Αϕαίρεση του καλ µµατος Μπορείτε να συνδέσετε εξωτερικά ηχεία, έναν εκτυπωτή ή ένα σαρωτή (scanner) µε τον υπολογιστή σας. Πέραν της ϕυσικής σ νδεσης, για ορισµένες προαιρετικές συσκευές πρέπει να εγκαταστήσετε πρ σθετο λογισµικ. Όταν θέλετε να προσθέσετε µια εξωτερική προαιρετική συσκευή, ανατρέξτε στις εν τητες Εντοπισµ ς υποδοχών στο πίσω µέρος του υπολογιστή στη σελίδα 6 και Εντοπισµ ς υποδοχών στην πρ σοψη του υπολογιστή στη σελίδα 5 για να εντοπίσετε την κατάλληλη υποδοχή και στη συνέχεια ακολουθήστε τις οδηγίες που παρέχονται µε την προαιρετική συσκευή για να πραγµατοποιήσετε τη σ νδεση και να εγκαταστήσετε το απαραίτητο λογισµικ ή πρ γραµµα οδήγησης (driver) για τη λειτουργία της συσκευής. Σηµαντικ Πριν αϕαιρέσετε το κάλυµµα, κλείστε τον υπολογιστή και περιµένετε 3 έως 5 λεπτά µέχρι να µειωθεί η θερµοκρασία στο εσωτερικ του. Σε αυτή την εν τητα παρέχονται οδηγίες για την αϕαίρεση του καλ µµατος του υπολογιστή. 1. Αϕαιρέστε λα τα µέσα (δισκέτες, CD ή ταινίες) απ τις µονάδες, τερµατίστε το λειτουργικ σ στηµα και απενεργοποιήστε λες τις συνδεδεµένες συσκευές και τον υπολογιστή. 2. Αποσυνδέστε λα τα καλώδια παροχής ρε µατος απ τις πρίζες. 3. Αποσυνδέστε τα καλώδια που είναι συνδεδεµένα στον υπολογιστή. Αυτ ισχ ει για τα καλώδια ρε µατος, τα καλώδια εισ δου/εξ δου και οποιαδήποτε άλλα καλώδια Lenovo 2005, Portions IBM Corp

20 είναι συνδεδεµένα στον υπολογιστή. Ανατρέξτε στην εν τητα Εντοπισµ ς υποδοχών στην πρ σοψη του υπολογιστή στη σελίδα 5 και στην εν τητα Εντοπισµ ς υποδοχών στο πίσω µέρος του υπολογιστή στη σελίδα Αϕαιρέστε τις συσκευές ασϕάλισης του καλ µµατος του υπολογιστή. 5. Πατήστε το κουµπί απασϕάλισης του καλ µµατος στην πλευρά του υπολογιστή και τραβήξτε το κάλυµµα προς τα έξω. 6. Πριν αϕαιρέσετε το κάλυµµα πλήρως απ τον υπολογιστή, αποσυνδέστε λα τα καλώδια απ την πλακέτα συστήµατος. Εγκατάσταση εσωτερικών προαιρετικών συσκευών Σηµαντικ ιαβάστε την εν τητα Χειρισµ ς συσκευών ευαίσθητων στο στατικ ηλεκτρισµ στη σελίδα 4 πριν ανοίξετε το κάλυµµα του υπολογιστή. Εγκατάσταση µνήµης Ο υπολογιστής σας διαθέτει δ ο υποδοχές για την εγκατάσταση µονάδων SO-DIMM (Small Outline Dual Inline Memory Module), οι οποίες παρέχουν έως 4.0 GB µνήµη συστήµατος. v Χρησιµοποιήστε µνήµη DDR2 SDRAM (double data rate 2 synchronous dynamic random access memory) 1,8 V, 200 ακίδων v Χρησιµοποιήστε µονάδες µνήµης των 256 MB, 512 MB, 1 GB ή 2 GB σε οποιονδήποτε συνδυασµ έως 4,0 GB. Σηµείωση: Εάν υπάρχει µια διαθέσιµη υποδοχή µνήµης, τ τε συνεχίστε µε την εγκατάσταση µιας µονάδας µνήµης. Για να αντικαταστήσετε µια µονάδα µνήµης, ανατρέξτε στην εν τητα Αντικάτασταση µονάδας µνήµης στη σελίδα 19. Σε αυτή την εν τητα παρέχονται οδηγίες για την εγκατάσταση µιας µονάδας µνήµης. 1. Αϕαιρέστε το κάλυµµα του υπολογιστή. Ανατρέξτε στην εν τητα Αϕαίρεση του καλ µµατος στη σελίδα Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

21 2. Εντοπίστε τις υποδοχές των µονάδων µνήµης. Ανατρέξτε στην εν τητα Αναγνώριση εξαρτηµάτων στην πλακέτα συστήµατος στη σελίδα Εισαγάγετε την πλευρά της µονάδας µνήνης που έχει την εγκοπή 2 στην υποδοχή 1. Πιέστε τη µονάδα µνήµης µε δ ναµη στην υποδοχή έως του ασϕαλίσει στη θέση της. Βεβαιωθείτε τι η µονάδα µνήµης έχει στερεωθεί σωστά στην υποδοχή και τι δεν µπορεί ε κολα να βγει απ τη θέση της. Σχήµα 5. Εγκατάσταση µονάδας µνήµης 4. Για να ολοκληρώσετε την εγκατάσταση, µεταβείτε στο Κεϕάλαιο 4, Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο, στη σελίδα 27. Αντικατάσταση της µπαταρίας Ένα ειδικ τµήµα της µνήµης του υπολογιστή σας διατηρεί την ηµεροµηνία, την ώρα και τις ρυθµίσεις των ενσωµατωµένων συσκευών, π.χ. την αντιστοιχία των παράλληλων θυρών. Υπάρχει επίσης µια µπαταρία που διατηρεί αυτές τις πληροϕορίες ταν σβήνετε τον υπολογιστή σας. Η µπαταρία συνήθως δεν χρειάζεται ϕ ρτιση ή συντήρηση κατά τη διάρκεια της ζωής της. Ωστ σο, καµία µπαταρία δεν κρατάει για πάντα. Αν πέσει η τάση της µπαταρίας, η ηµεροµηνία, η ώρα και οι πληροϕορίες ρ θµισης (συµπεριλαµβανοµένων των κωδικών πρ σβασης) χάνονται. Στην περίπτωση αυτή εµϕανίζεται ένα µήνυµα σϕάλµατος ταν ανάψετε τον υπολογιστή. Ανατρέξτε στη "Σηµείωση σχετικά µε τη µπαταρία λιθίου" στον Οδηγ ασϕάλειας και εγγ ησης για πληροϕορίες σχετικά µε την αντικατάσταση και απ ρριψη της µπαταρίας. Σε αυτή την εν τητα παρέχονται οδηγίες για την αντικατάσταση της µπαταρίας. 1. Αϕαιρέστε το κάλυµµα του υπολογιστή. Ανατρέξτε στην εν τητα Αϕαίρεση του καλ µµατος στη σελίδα Εντοπίστε τη µπαταρία. Ανατρέξτε στην εν τητα Αναγνώριση εξαρτηµάτων στην πλακέτα συστήµατος στη σελίδα Αϕαιρέστε την παλιά µπαταρία. Κεϕάλαιο 3. Εγκατάσταση προαιρετικών συσκευών και αντικατάσταση υλικο εξοπλισµο 13

22 Σχήµα 6. Αϕαίρεση της µπαταρίας 4. Εγκαταστήστε τη νέα µπαταρία. Σχήµα 7. Εγκατάσταση της µπαταρίας Αντικατάσταση της ψ κτρας 5. Επανατοποθετήστε το κάλυµµα στον υπολογιστή και συνδέστε λα τα καλώδια. Μεταβείτε στο Κεϕάλαιο 4, Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο, στη σελίδα 27. Σηµείωση: Αϕο αντικαταστήσετε τη µπαταρία, την πρώτη ϕορά που θα εκκινήσετε τον υπολογιστή µπορεί να εµϕανιστεί ένα µήνυµα σϕάλµατος. Αυτή είναι ϕυσιολογική λειτουργία µετά την εγκατάσταση της µπαταρίας. 6. Ανάψτε τον υπολογιστή και λες τις συνδεδεµένες συσκευές. 7. Χρησιµοποιήστε το πρ γραµµα Setup Utility για να ορίσετε ξανά την ηµεροµηνία και την ώρα και οποιουσδήποτε κωδικο ς πρ σβασης. Ανατρέξτε στην εν τητα "Χρήση του προγράµµατος Setup Utility" στον Οδηγ χρήσης. Προσοχή Μην ανοίξετε τον υπολογιστή και µην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε τις Σηµαντικές πληροϕορίες ασϕάλειας στον Οδηγ ασϕάλειας και εγγ ησης που συνοδε ει τον υπολογιστή. Για να αποκτήσετε ένα αντίγραϕο του Οδηγο ασϕάλειας και εγγ ησης επισκεϕτείτε το δικτυακ τ πο υποστήριξης της Lenovo στη διε θυνση Σε αυτή την εν τητα παρέχονται οδηγίες για την αντικατάσταση της ψ κτρας. 1. Αϕαιρέστε το κάλυµµα του υπολογιστή. Ανατρέξτε στην εν τητα Αϕαίρεση του καλ µµατος στη σελίδα Εντοπίστε την ψ κτρα. Ανατρέξτε στην εν τητα Αναγνώριση εξαρτηµάτων στην πλακέτα συστήµατος στη σελίδα Αϕαιρέστε τις τέσσερις βίδες που ασϕαλίζουν την ψ κτρα στη µονάδα συγκράτησης στην πλακέτα συστήµατος. 14 Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

23 Σχήµα 8. Αϕαίρεση ψ κτρας που ασϕαλίζεται µε βίδες 4. Ανασηκώστε την ελαττωµατική ψ κτρα απ την πλακέτα συστήµατος. 5. Τοποθετήστε τη νέα ψ κτρα στη µονάδα συγκράτησης έτσι ώστε οι τέσσερις βίδες της να είναι ευθυγραµµισµένες µε τις αντίστοιχες θέσεις στην πλακέτα συστήµατος. Σϕίξτε τις τέσσερις βίδες για να ασϕαλίσετε την ψ κτρα στην πλακέτα συστήµατος. Σχήµα 9. Επανατοποθέτηση της ψ κτρας µε βίδες 6. Μεταβείτε στο Κεϕάλαιο 4, Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο, στη σελίδα 27. Κεϕάλαιο 3. Εγκατάσταση προαιρετικών συσκευών και αντικατάσταση υλικο εξοπλισµο 15

24 Αντικατάσταση µονάδας σκληρο δίσκου Προσοχή Μην ανοίξετε τον υπολογιστή και µην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε τις Σηµαντικές πληροϕορίες ασϕάλειας στον Οδηγ ασϕάλειας και εγγ ησης που συνοδε ει τον υπολογιστή. Για να αποκτήσετε ένα αντίγραϕο του Οδηγο ασϕάλειας και εγγ ησης επισκεϕτείτε το δικτυακ τ πο υποστήριξης της Lenovo στη διε θυνση Σε αυτή την εν τητα παρέχονται οδηγίες για την αντικατάσταση της µονάδας σκληρο δίσκου. Σηµαντικ Όταν αποκτήσετε µια νέα µονάδα σκληρο δίσκου θα λάβετε και ένα πακέτο δίσκων αποκατάστασης προϊ ντος (Product Recovery discs). Το πακέτο δίσκων αποκατάστασης προϊ ντος σας επιτρέπει να επαναϕέρετε τη µονάδα σκληρο δίσκου στην κατάσταση που ήταν ταν ο υπολογιστής είχε αποσταλεί αρχικά απ το εργοστάσιο. Για περισσ τερες πληροϕορίες σχετικά µε την αποκατάσταση του λογισµικο που αποστέλλεται απ το εργοστάσιο, ανατρέξτε στην εν τητα Αποκατάσταση λογισµικο στον Οδηγ χρήσης. Για να αντικαταστήσετε τη µονάδα σκληρο δίσκου: 1. Αϕαιρέστε το κάλυµµα του υπολογιστή. Ανατρέξτε στην εν τητα Αϕαίρεση του καλ µµατος στη σελίδα Αποσυνδέστε το καλώδιο ρε µατος απ τη µονάδα οπτικο δίσκου. 3. Τοποθετήστε το δάχτυλ σας στο στήριγµα στην µπροστινή πλευρά της µονάδας δίσκου και σπρώξτε τη µονάδα προς τα πάνω. Στη συνέχεια πιέστε τα δ ο πλαϊνά στηρίγµατα προς τα µέσα και τραβήξτε τη µονάδα σκληρο δίσκου προς τα πάνω ώστε να την αϕαιρέσετε. 4. Αϕαιρέστε την ελαττωµατική µονάδα σκληρο δίσκου απ το περίβληµα. 5. Αποσυνδέστε τα καλώδια σήµατος και παροχής ρε µατος απ τη µονάδα σκληρο δίσκου. 6. Αϕαιρέστε τη µονάδα σκληρο δίσκου απ το πλαστικ πλαίσιο κάµπτοντας τις πλευρές του πλαισίου αρκετά έτσι να ελευθερωθεί η µονάδα σκληρο δίσκου. 7. Για να εγκαταστήσετε τη νέα µονάδα σκληρο δίσκου στο πλαστικ πλαίσιο 1, ανοίξτε το πλαίσιο και ευθυγραµµίστε τις ακίδες του πλαισίου µε τις οπές στη 16 Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

25 µονάδα σκληρο δίσκου. Ανατρέξτε στο Σχήµα 10. Μην αγγίξετε την πλακέτα κυκλωµάτων 2 που βρίσκεται στο κάτω µέρος της µονάδας σκληρο δίσκου. Σχήµα 10. Εγκατάσταση της µονάδας σκληρο δίσκου στο πλαίσιο συγκράτησης 8. Συνδέστε τα καλώδια σήµατος και παροχής ρε µατος στο πίσω µέρος της νέας µονάδας σκληρο δίσκου. 9. Ολισθήστε τη νέα µονάδα σκληρο δίσκου στη θήκη της µέχρι να ασϕαλίσει στη θέση της. 10. Ξανασυνδέστε το καλώδιο ρε µατος στη µονάδα οπτικο δίσκου. 11. Μεταβείτε στο Κεϕάλαιο 4, Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο, στη σελίδα 27. Αντικατάσταση µονάδας οπτικο δίσκου Προσοχή Μην ανοίξετε τον υπολογιστή και µην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε τις Σηµαντικές πληροϕορίες ασϕάλειας στον Οδηγ ασϕάλειας και εγγ ησης που συνοδε ει τον υπολογιστή. Για να αποκτήσετε ένα αντίγραϕο του Οδηγο ασϕάλειας και εγγ ησης επισκεϕτείτε το δικτυακ τ πο υποστήριξης της Lenovo στη διε θυνση Σε αυτή την εν τητα παρέχονται οδηγίες για την αντικατάσταση της µονάδας οπτικο δίσκου. 1. Αϕαιρέστε το κάλυµµα του υπολογιστή. Ανατρέξτε στην εν τητα Αϕαίρεση του καλ µµατος στη σελίδα Αϕαιρέστε την πρ σοψη χρησιµοποιώντας τις δ ο ασϕάλειες και τραβώντας την προς τα εµπρ ς. Κεϕάλαιο 3. Εγκατάσταση προαιρετικών συσκευών και αντικατάσταση υλικο εξοπλισµο 17

26 Σχήµα 11. Αϕαίρεση της πρ σοψης 3. Αποσυνδέστε τα καλώδια σήµατος και παροχής ρε µατος απ το πίσω µέρος της µονάδας οπτικο δίσκου. 4. Πατήστε το µπλε κουµπί απασϕάλισης και αϕαιρέστε τη µονάδα οπτικο δίσκου απ την πρ σοψη του υπολογιστή. Σχήµα 12. Αϕαίρεση της µονάδας οπτικο δίσκου 5. Αϕαιρέστε το πλαίσιο συγκράτησης απ την ελαττωµατική µονάδα και εγκαταστήστε το στη νέα µονάδα οπτικο δίσκου. Σχήµα 13. Πλαίσιο συγκράτησης για µονάδα οπτικο δίσκου 6. Σπρώξτε τη νέα µονάδα οπτικο δίσκου στη θήκη της µέχρι να ασϕαλίσει. 18 Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

27 Σχήµα 14. Επανατοποθέτηση της µονάδας οπτικο δίσκου 7. Συνδέστε τα καλώδια σήµατος και παροχής ρε µατος στη µονάδα. 8. Τοποθετήστε ξανά την πρ σοψη του υπολογιστή. 9. Μεταβείτε στο Κεϕάλαιο 4, Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο, στη σελίδα 27. Αντικάτασταση µονάδας µνήµης Προσοχή Μην ανοίξετε τον υπολογιστή και µην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε τις Σηµαντικές πληροϕορίες ασϕάλειας στον Οδηγ ασϕάλειας και εγγ ησης που συνοδε ει τον υπολογιστή. Για να αποκτήσετε ένα αντίγραϕο του Οδηγο ασϕάλειας και εγγ ησης επισκεϕτείτε το δικτυακ τ πο υποστήριξης της Lenovo στη διε θυνση Σε αυτή την εν τητα παρέχονται οδηγίες για την αντικατάσταση µιας µονάδας µνήµης. Σηµείωση: Ο υπολογιστής σας υποστηρίζει έως δ ο µονάδες µνήµης. 1. Αϕαιρέστε το κάλυµµα του υπολογιστή. Ανατρέξτε στην εν τητα Αϕαίρεση του καλ µµατος στη σελίδα Εντοπίστε την υποδοχή της µονάδας µνήµης. Βλ. Αναγνώριση εξαρτηµάτων στην πλακέτα συστήµατος στη σελίδα Ανοίξτε τις ασϕάλειες µε τον τρ πο που απεικονίζεται παρακάτω για να αϕαιρέσετε τη µονάδα µνήµης. Κεϕάλαιο 3. Εγκατάσταση προαιρετικών συσκευών και αντικατάσταση υλικο εξοπλισµο 19

28 Σχήµα 15. Αϕαίρεση της µονάδας µνήµης 4. Εισαγάγετε την πλευρά της µονάδας µνήνης που έχει την εγκοπή 2 στην υποδοχή 1. Πιέστε τη µονάδα µνήµης µε δ ναµη στην υποδοχή έως του ασϕαλίσει στη θέση της. Βεβαιωθείτε τι η µονάδα µνήµης έχει στερεωθεί σωστά στην υποδοχή και τι δεν µπορεί ε κολα να βγει απ τη θέση της. Σχήµα 16. Εγκατάσταση της νέας µονάδας µνήµης 5. Μεταβείτε στο Κεϕάλαιο 4, Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο, στη σελίδα 27. Αντικατάσταση του µετασχηµατιστή εναλλασσ µενου ρε µατος Προσοχή Μην ανοίξετε τον υπολογιστή και µην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε τις Σηµαντικές πληροϕορίες ασϕάλειας στον Οδηγ ασϕάλειας και εγγ ησης που συνοδε ει τον υπολογιστή. Για να αποκτήσετε ένα αντίγραϕο του Οδηγο ασϕάλειας και εγγ ησης επισκεϕτείτε το δικτυακ τ πο υποστήριξης της Lenovo στη διε θυνση Σε αυτή την εν τητα παρέχονται οδηγίες για την αντικατάσταση του µετασχηµατιστή εναλλασσ µενου ρε µατος. 1. Κλείστε τον υπολογιστή και αποσυνδέστε το καλώδιο ρε µατος απ την ηλεκτρική πρίζα. 2. Εντοπίστε την υποδοχή του καλωδίου του µετασχηµατιστή. Βλ. Εντοπισµ ς υποδοχών στο πίσω µέρος του υπολογιστή στη σελίδα Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

29 3. Αποσυνδέστε το καλώδιο του µετασχηµατιστή εναλλασσ µενου ρε µατος απ την υποδοχή του στο περίβληµα του υπολογιστή. 4. Συνδέστε το καλώδιο του νέου µετασχηµατιστή εναλλασσ µενου ρε µατος στην υποδοχή στο περίβληµα του υπολογιστή. Στη συνέχεια περάστε το καλώδιο απ το κλιπ συγκράτησης 1 στην πίσω πλευρά του περιβλήµατος για να το ασϕαλίσετε στη θέση του. 5. Συνδέστε το καλώδιο ρε µατος στην ηλεκτρική πρίζα. Αντικατάσταση του modem 6. Μεταβείτε στο Κεϕάλαιο 4, Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο, στη σελίδα 27. Προσοχή Μην ανοίξετε τον υπολογιστή και µην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε τις Σηµαντικές πληροϕορίες ασϕάλειας στον Οδηγ ασϕάλειας και εγγ ησης που συνοδε ει τον υπολογιστή. Για να αποκτήσετε ένα αντίγραϕο του Οδηγο ασϕάλειας και εγγ ησης επισκεϕτείτε το δικτυακ τ πο υποστήριξης της Lenovo στη διε θυνση Σε αυτή την εν τητα παρέχονται οδηγίες για την αντικατάσταση του modem. 1. Αϕαιρέστε το κάλυµµα του υπολογιστή. Ανατρέξτε στην εν τητα Αϕαίρεση του καλ µµατος στη σελίδα Εντοπίστε την υποδοχή της κάρτας MDC (Modem Daughter Card). Βλ. Αναγνώριση εξαρτηµάτων στην πλακέτα συστήµατος στη σελίδα 9. Η κάρτα MDC 1 θα συνδεθεί στην υποδοχή κάρτας MDC. Κεϕάλαιο 3. Εγκατάσταση προαιρετικών συσκευών και αντικατάσταση υλικο εξοπλισµο 21

30 Σχήµα 17. Εντοπισµ ς της κάρτας MDC στην πλακέτα συστήµατος 3. Αποσυνδέστε το καλώδιο RJ11 απ την κάρτα MDC. 4. Αϕαιρέστε τις δ ο βίδες που ασϕαλίζουν την κάρτα MDC στην πλακέτα συστήµατος. 5. Αϕαιρέστε την κάρτα MDC απ την πλακέτα συστήµατος. 6. Εγκαταστήστε τη νέα κάρτα MDC στην αντίστοιχη υποδοχή στην πλακέτα συστήµατος ευθυγραµµίζοντας τα ανοίγµατα στην κάρτα MDC µε τις ακίδες στην πλακέτα συστήµατος. 7. Εγκαταστήστε τις δ ο βίδες για να ασϕαλίσετε την κάρτα MDC στην πλακέτα συστήµατος. 8. Συνδέστε το καλώδιο RJ11 στην κάρτα MDC. 22 Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

31 9. Μεταβείτε στο Κεϕάλαιο 4, Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο, στη σελίδα 27. Αντικατάσταση της µονάδας ανεµιστήρα συστήµατος Προσοχή Μην ανοίξετε τον υπολογιστή και µην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε τις Σηµαντικές πληροϕορίες ασϕάλειας στον Οδηγ ασϕάλειας και εγγ ησης που συνοδε ει τον υπολογιστή. Για να αποκτήσετε ένα αντίγραϕο του Οδηγο ασϕάλειας και εγγ ησης επισκεϕτείτε το δικτυακ τ πο υποστήριξης της Lenovo στη διε θυνση Σε αυτή την εν τητα παρέχονται οδηγίες για την αντικατάσταση του ανεµιστήρα συστήµατος. Σηµείωση: Η νέα σας µονάδα ανεµιστήρα συστήµατος θα συνοδε εται απ νέα ελαστικά στηρίγµατα. 1. Αϕαιρέστε το κάλυµµα του υπολογιστή. Ανατρέξτε στην εν τητα Αϕαίρεση του καλ µµατος στη σελίδα Εντοπίστε την υποδοχή του ανεµιστήρα συστήµατος. Ανατρέξτε στην εν τητα Αναγνώριση εξαρτηµάτων στην πλακέτα συστήµατος στη σελίδα Αποσυνδέστε το καλώδιο της µονάδας ανεµιστήρα συστήµατος απ την πλακέτα συστήµατος. Βλ. Αναγνώριση εξαρτηµάτων στην πλακέτα συστήµατος στη σελίδα Μπορεί να είναι απαραίτητο να αϕαιρέσετε τη µονάδα σκληρο δίσκου για να αποκτήσετε πρ σβαση στον ανεµιστήρα συστήµατος. Ανατρέξτε στην εν τητα Αντικατάσταση µονάδας σκληρο δίσκου στη σελίδα Αϕαιρέστε τα δ ο ελαστικά στηρίγµατα που συνδέουν τη µονάδα ανεµιστήρα συστήµατος στο περίβληµα σπάζοντας ή κ βοντάς τα µε ένα ψαλίδι. Στη συνέχεια αϕαιρέστε τα ελαστικά στηρίγµατα απ την πίσω πλευρά του περιβλήµατος. 6. Τραβήξτε τη µονάδα ανεµιστήρα συστήµατος προς τα έξω και στη συνέχεια σηκώστε την προς τα πάνω για να την αϕαιρέσετε απ το περίβληµα. Σχήµα 18. Αϕαίρεση της µονάδας ανεµιστήρα συστήµατος 7. Όταν εγκαταστήσετε τη νέα σας µονάδα ανεµιστήρα συστήµατος, χρησιµοποιήστε τα νέα ελαστικά στηρίγµατα που συνοδε ουν τη µονάδα ανεµιστήρα. Κεϕάλαιο 3. Εγκατάσταση προαιρετικών συσκευών και αντικατάσταση υλικο εξοπλισµο 23

32 8. Εγκαταστήστε τα δ ο κοντά ελαστικά στηρίγµατα στη νέα µονάδα ανεµιστήρα συστήµατος, πως απεικονίζεται στο Σχήµα 19. Σχήµα 19. Εγκατάσταση των κοντών ελαστικών στηριγµάτων 9. Εγκαταστήστε τα δ ο ψηλά ελαστικά στηρίγµατα στην πίσω πλευρά του περιβλήµατος, πως απεικονίζεται στο Σχήµα 20. Σπρώξτε τα στηρίγµατα µέσα απ τα ανοίγµατα του περιβλήµατος. Εάν είναι απαραίτητο, τραβήξτε τα στηρίγµατα προς τα µέσα απ την εσωτερική πλευρά του περιβλήµατος. 10. Για να εγκαταστήσετε µια νέα µονάδα ανεµιστήρα συστήµατος στο περίβληµα, ευθυγραµµίστε τα ανοίγµατα στη µονάδα ανεµιστήρα συστήµατος µε τα ψηλά ελαστικά στηρίγµατα στο περίβληµα. Τραβήξτε τα ελαστικά στηρίγµατα απ τα ανοίγµατα στη µονάδα ανεµιστήρα συστήµατος έως τι ασϕαλίσει στη θέση της. Σχήµα 20. Επανατοποθέτηση της µονάδας ανεµιστήρα συστήµατος 11. Αϕο η µονάδα ανεµιστήρα συστήµατος ασϕαλίσει στη θέση της, συνιστάται να αϕαιρέσετε το λάστιχο που περισσε ει απ τα στηρίγµατα. 12. Συνδέστε το καλώδιο της µονάδας ανεµιστήρα συστήµατος στην κατάλληλη υποδοχή στην πλακέτα συστήµατος. 13. Επανατοποθετήστε τη µονάδα σκληρο δίσκου, σε περίπτωση που την αϕαιρέσατε. 14. Μεταβείτε στο Κεϕάλαιο 4, Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο, στη σελίδα Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

33 Αντικατάσταση του πληκτρολογίου Προσοχή Μην ανοίξετε τον υπολογιστή και µην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε τις Σηµαντικές πληροϕορίες ασϕάλειας στον Οδηγ ασϕάλειας και εγγ ησης που συνοδε ει τον υπολογιστή. Για να αποκτήσετε ένα αντίγραϕο του Οδηγο ασϕάλειας και εγγ ησης επισκεϕτείτε το δικτυακ τ πο υποστήριξης της Lenovo στη διε θυνση Σε αυτή την εν τητα παρέχονται οδηγίες για την αντικατάσταση του πληκτρολογίου. 1. Αϕαιρέστε λα τα µέσα (DVD, CD ή ταινίες) απ τις µονάδες, τερµατίστε το λειτουργικ σ στηµα και απενεργοποιήστε λες τις συνδεδεµένες συσκευές και τον υπολογιστή. 2. Αποσυνδέστε λα τα καλώδια παροχής ρε µατος απ τις πρίζες. 3. Εντοπίστε την υποδοχή σ νδεσης του πληκτρολογίου. Ανατρέξτε στην εν τητα Εντοπισµ ς υποδοχών στο πίσω µέρος του υπολογιστή στη σελίδα 6 ή Εντοπισµ ς υποδοχών στην πρ σοψη του υπολογιστή στη σελίδα 5. Σχήµα 21. Υποδοχές πληκτρολογίου, USB Αντικατάσταση του ποντικιο 4. Αποσυνδέστε το ελαττωµατικ πληκτρολ γιο απ τον υπολογιστή. 5. Συνδέστε το νέο πληκτρολ γιο στην κατάλληλη υποδοχή του υπολογιστή. 6. Μεταβείτε στο Κεϕάλαιο 4, Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο, στη σελίδα 27. Προσοχή Μην ανοίξετε τον υπολογιστή και µην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε τις Σηµαντικές πληροϕορίες ασϕάλειας στον Οδηγ ασϕάλειας και εγγ ησης που συνοδε ει τον υπολογιστή. Για να αποκτήσετε ένα αντίγραϕο του Οδηγο ασϕάλειας και εγγ ησης επισκεϕτείτε το δικτυακ τ πο υποστήριξης της Lenovo στη διε θυνση Σε αυτή την εν τητα παρέχονται οδηγίες για την αντικατάσταση του ποντικιο. 1. Αϕαιρέστε λα τα µέσα (DVD, CD ή ταινίες) απ τις µονάδες, τερµατίστε το λειτουργικ σ στηµα και απενεργοποιήστε λες τις συνδεδεµένες συσκευές και τον υπολογιστή. 2. Αποσυνδέστε λα τα καλώδια παροχής ρε µατος απ τις πρίζες. 3. Εντοπίστε την υποδοχή σ νδεσης του ποντικιο. Ανατρέξτε στην εν τητα Εντοπισµ ς υποδοχών στο πίσω µέρος του υπολογιστή στη σελίδα 6 ή Κεϕάλαιο 3. Εγκατάσταση προαιρετικών συσκευών και αντικατάσταση υλικο εξοπλισµο 25

34 Εντοπισµ ς υποδοχών στην πρ σοψη του υπολογιστή στη σελίδα 5. Σχήµα 22. Υποδοχές ποντικιο, USB 4. Αποσυνδέστε το ελαττωµατικ ποντίκι απ τον υπολογιστή. 5. Συνδέστε το νέο ποντίκι στην κατάλληλη υποδοχή του υπολογιστή. 6. Μεταβείτε στο Κεϕάλαιο 4, Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο, στη σελίδα Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

35 Κεϕάλαιο 4. Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο Μετά την αντικατάσταση των εξαρτηµάτων, πρέπει να κλείσετε το κάλυµµα του υπολογιστή και να συνδέσετε ξανά λα τα καλώδια πως τα τηλεϕωνικά καλώδια και τα καλώδια παροχής ρε µατος. Επίσης, ανάλογα µε το εξάρτηµα που αντικαταστάθηκε, ίσως χρειαστεί να επιβεβαιώσετε τις ενηµερωµένες πληροϕορίες χρησιµοποιώντας το πρ γραµµα Setup Utility. Ανατρέξτε στην εν τητα Χρήση του προγράµµατος Setup Utility στον Οδηγ χρήσης για αυτ το προϊ ν. Σε αυτή την εν τητα παρέχονται οδηγίες για την ολοκλήρωση της διαδικασίας αντικατάστασης εξαρτηµάτων. 1. Βεβαιωθείτε τι λα τα εξαρτήµατα έχουν συνδεθεί σωστά και τι δεν έχετε αϕήσει εργαλεία ή βίδες στο εσωτερικ του υπολογιστή. Ανατρέξτε στην εν τητα Εντοπισµ ς εξαρτηµάτων στη σελίδα 8, για πληροϕορίες σχετικά µε τη θέση των εξαρτηµάτων. 2. Βεβαιωθείτε τι τα καλώδια έχουν τοποθετηθεί σωστά στο εσωτερικ του υπολογιστή πριν κλείσετε το κάλυµµα του υπολογιστή. Σχήµα 23. ροµολ γηση των καλωδίων Lenovo 2005, Portions IBM Corp

36 Σηµαντικ Τοποθετήστε λα τα καλώδια παροχής ρε µατος µε τέτοιο τρ πο ώστε να µην παρεµποδίζουν την επανατοποθέτηση του καλ µµατος του υπολογιστή. ιατηρήστε τα καλώδια µακριά απ διάϕορα ελάσµατα και τις πλευρές του περιβλήµατος του υπολογιστή. 3. Τοποθετήστε το κάλυµµα του υπολογιστή στο περίβληµα µε τέτοιο τρ πο ώστε η ράγα που υπάρχει στο κάτω µέρος του περιβλήµατος να εισαχθεί στην κατάλληλη υποδοχή του καλ µµατος. Στη συνέχεια, σπρώξτε το κάλυµµα του υπολογιστή µέχρι να ασϕαλίσει στη θέση του. Σχήµα 24. Κλείσιµο του καλ µµατος του υπολογιστή 4. Αν το κάλυµµα διαθέτει κλειδαριά, κλειδώστε το. 5. Συνδέστε τα εξωτερικά καλώδια και τα καλώδια παροχής ρε µατος στον υπολογιστή. Ανατρέξτε στην εν τητα Εντοπισµ ς υποδοχών στο πίσω µέρος του υπολογιστή στη σελίδα Για να ενηµερώσετε τις ρυθµίσεις σας, ανατρέξτε στην εν τητα Χρήση του προγράµµατος Setup Utility στον Οδηγ χρήσης. Σηµείωση: Στις περισσ τερες περιοχές του κ σµου, η Lenovo απαιτεί την επιστροϕή της ελαττωµατικής µονάδας CRU. Σχετικές πληροϕορίες θα λάβετε µαζί µε τη µονάδα CRU ή λίγες µέρες µετά την παραλαβή της µονάδας CRU. Απ κτηση προγραµµάτων οδήγησης συσκευών Μπορείτε να αποκτήσετε προγράµµατα οδήγησης (device drivers) για το λειτουργικ σας σ στηµα, σε περίπτωση που δεν είναι προεγκατεστηµένα, απ τη διε θυνση στο World Wide Web. Οι οδηγίες εγκατάστασης παρέχονται σε αρχεία Readme που περιλαµβάνονται στα αρχεία των προγραµµάτων οδήγησης συσκευών. 28 Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

37 Κεϕάλαιο 5. Μηχανισµοί ασϕάλισης Κλειδαριά τ που Kensington Για να αποτρέψετε το ενδεχ µενο κλοπής και µη εξουσιοδοτηµένης πρ σβασης στον υπολογιστή σας, µπορείτε να χρησιµοποιήσετε διάϕορους µηχανισµο ς ασϕάλισης του υπολογιστή. Εκτ ς απ την εϕαρµογή κάποιας ϕυσικής κλειδαριάς, µπορείτε να αποτρέψετε τη µη εξουσιοδητηµένη πρ σβαση στον υπολογιστή σας µε την εϕαρµογή µιας κλειδαριάς λογισµικο, η οποία κλειδώνει το πληκτρολ γιο µέχρι να πληκτρολογηθεί ένας έγκυρος κωδικ ς πρ σβασης. Βεβαιωθείτε τι τα καλώδια ασϕάλισης που εγκαθιστάτε δεν µπλέκονται µε τα άλλα καλώδια του υπολογιστή. Χρησιµοποιώντας µια κλειδαριά τ που Kensington µπορείτε να ασϕαλίσετε τον υπολογιστή σας σε ένα τραπέζι, γραϕείο ή άλλο βαρ έπιπλο. Η κλειδαριά γαντζώνει σε µια ειδική υποδοχή ασϕάλισης στην πίσω πλευρά του υπολογιστή σας και ανοίγει µε ένα κλειδί. Με την κλειδαριά αυτή κλειδώνονται επίσης τα κουµπιά που χρησιµοποιο νται για το άνοιγµα του καλ µµατος του υπολογιστή. Πρ κειται για τον ίδιο τ πο κλειδαριάς που χρησιµοποιείται για την ασϕάλιση ϕορητών υπολογιστών. Μπορείτε να παραγγείλετε καλώδια ασϕάλισης απευθείας απ τη Lenovo. Βλ. και αναζητήστε τη λέξη Kensington. Σχήµα 25. Εγκατάσταση κλειδαριάς Lenovo 2005, Portions IBM Corp

38 Προστασία µέσω κωδικο πρ σβασης Για να εµποδίσετε τη χρήση του υπολογιστή σας απ µη εξουσιοδοτηµένα άτοµα, µπορείτε να χρησιµοποιήσετε το πρ γραµµα Setup Utility για να ορίσετε έναν κωδικ πρ σβασης. Όταν ανάψετε τον υπολογιστή σας εµϕανίζεται µια προτροπή να πληκτρολογήσετε τον κωδικ πρ σβασης ώστε να ξεκλειδώσει το πληκτρολ γιο για κανονική χρήση. ιαγραϕή κωδικο πρ σβασης που έχει χαθεί ή ξεχαστεί (εκκαθάριση του CMOS) Η εν τητα αυτή αϕορά σε κωδικο ς πρ σβασης που έχουν χαθεί ή ξεχαστεί. Για περισσ τερες πληροϕορίες σχετικά µε κωδικο ς πρ σβασης που έχουν χαθεί ή ξεχαστεί, ανατρέξτε στο πρ γραµµα ThinkVantage Productivity Center. Για να διαγράψετε έναν κωδικ πρ σβασης που έχει ξεχαστεί: 1. Αϕαιρέστε το κάλυµµα του υπολογιστή. Ανατρέξτε στην εν τητα Αϕαίρεση του καλ µµατος στη σελίδα Εντοπίστε το διακ πτη εκκαθάρισης CMOS/αποκατάστασης στην πλακέτα συστήµατος. Ανατρέξτε στην εν τητα Αναγνώριση εξαρτηµάτων στην πλακέτα συστήµατος στη σελίδα Μετακινήστε το διακ πτη (jumper) απ την κανονική του θέση (ακροδέκτες 1 και 2) στη θέση συντήρησης ή ρ θµισης (ακροδέκτες 2 και 3). 4. Επανατοποθετήστε το κάλυµµα στον υπολογιστή και συνδέστε το καλώδιο ρε µατος. Μεταβείτε στο Κεϕάλαιο 4, Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο, στη σελίδα Εκκινήστε τον υπολογιστή και αϕήστε τον αναµµένο για περίπου 10 δευτερ λεπτα. Σβήστε τον υπολογιστή κρατώντας το διακ πτη λειτουργίας του πατηµένο για περίπου 5 δευτερ λεπτα. Η λειτουργία του υπολογιστή θα τερµατιστεί. 6. Επαναλάβετε τα βήµατα 1 έως 2 στη σελίδα Επαναϕέρετε το διακ πτη εκκαθάρισης CMOS/αποκατάστασης στην κανονική του θέση (ακροδείκτες 1 και 2). 8. Επανατοποθετήστε το κάλυµµα στον υπολογιστή και συνδέστε το καλώδιο ρε µατος. Μεταβείτε στο Κεϕάλαιο 4, Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο, στη σελίδα Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

39 Παράρτηµα. Ειδικές παρατηρήσεις Η Lenovo ενδέχεται να µη διαθέτει σε λες τις χώρες τα προϊ ντα, τις υπηρεσίες ή τις λειτουργίες που περιγράϕονται στο έγγραϕο αυτ. Για πληροϕορίες σχετικά µε τα προϊ ντα και τις υπηρεσίες που παρέχονται στην περιοχή σας, συµβουλευτείτε τον τοπικ εκπρ σωπο της Lenovo. Οποιαδήποτε αναϕορά σε προϊ ν, πρ γραµµα ή υπηρεσία της Lenovo δεν σηµαίνει ο τε υποδηλώνει τι µπορεί να χρησιµοποιηθεί µ νο το συγκεκριµένο προϊ ν, πρ γραµµα ή η συγκεκριµένη υπηρεσία της Lenovo. Μπορεί να χρησιµοποιηθεί οποιοδήποτε ισοδ ναµο λειτουργικώς προϊ ν, πρ γραµµα ή υπηρεσία που δεν παραβιάζει δικαιώµατα πνευµατικής ιδιοκτησίας της Lenovo. Ωστ σο, η αξιολ γηση και επαλήθευση της λειτουργίας οποιουδήποτε άλλου προϊ ντος, προγράµµατος ή υπηρεσίας είναι ευθ νη του χρήστη. Η Lenovo ενδέχεται να έχει ευρεσιτεχνίες ή εκκρεµείς αιτήσεις ευρεσιτεχνίας που συνδέονται µε θέµατα που καλ πτει το παρ ν έγγραϕο. Η κατοχή αυτο του εγγράϕου δεν σας παρέχει οποιοδήποτε δικαίωµα επί αυτών των ευρεσιτεχνιών. Για ερωτήσεις σχετικά µε άδειες χρήσης, µπορείτε να απευθ νεστε εγγράϕως στην ακ λουθη διε θυνση: Lenovo (United States), Inc Think Place - Building One Morrisville, NC U.S.A. Attention: Lenovo Director of Licensing Η LENOVO ΠΑΡΕΧΕΙ ΑΥΤΗ ΤΗΝ ΕΚ ΟΣΗ ΩΣ ΕΧΕΙ ΚΑΙ ΧΩΡΙΣ ΚΑΝΕΝΟΣ ΕΙ ΟΥΣ ΕΓΓΥΗΣΗ, ΡΗΤΗ Ή ΣΙΩΠΗΡΗ, ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΩΝ, ΕΝ ΕΙΚΤΙΚΑ ΚΑΙ ΟΧΙ ΠΕΡΙΟΡΙΣΤΙΚΑ, ΤΩΝ ΣΙΩΠΗΡΩΝ ΕΓΓΥΗΣΕΩΝ ΠΕΡΙ ΜΗ ΠΑΡΑΒΙΑΣΗΣ ΙΚΑΙΩΜΑΤΩΝ, ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑΣ ΚΑΙ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΓΙΑ ΕΙ ΙΚΟΥΣ ΣΚΟΠΟΥΣ. Σε ορισµένες δικαιοδοσίες δεν επιτρέπεται η αποποίηση ρητών ή σιωπηρών εγγυήσεων σε συγκεκριµένες συναλλαγές και, εποµένως, η παραπάνω δήλωση µπορεί να µην ισχ ει για εσάς. Οι πληροϕορίες αυτές µπορεί να περιλαµβάνουν τεχνικές ανακρίβειες ή τυπογραϕικά λάθη. Περιοδικά, πραγµατοποιο νται αλλαγές στις πληροϕορίες αυτο του εγγράϕου. Οι αλλαγές αυτές ενσωµατώνονται σε κάθε νέα έκδοση του εγγράϕου. Η Lenovo µπορεί να προβεί οποιαδήποτε στιγµή και χωρίς ειδοποίηση σε βελτιώσεις ή/και τροποποιήσεις προϊ ντων ή/και προγραµµάτων που περιγράϕονται σε αυτή την έκδοση. Τα προϊ ντα που περιγράϕονται στο παρ ν έγγραϕο δεν προορίζονται για χρήση σε εµϕυτε σεις ή άλλες εϕαρµογές υποστήριξης της ζωής, η δυσλειτουργία των οποίων µπορεί να προκαλέσει σωµατική βλάβη ή θάνατο ανθρώπων. Οι πληροϕορίες που περιέχονται στο παρ ν έγγραϕο δεν επηρεάζουν ο τε τροποποιο ν τις προδιαγραϕές ή εγγυήσεις των προϊ ντων Lenovo. Τίποτα στο παρ ν έγγραϕο δεν θα θεωρηθεί ρητή ή σιωπηρή άδεια ή υποχρέωση αποζηµίωσης στα πλαίσια των δικαιωµάτων πνευµατικής ιδιοκτησίας της Lenovo ή τρίτων. Όλες οι πληροϕορίες που περιέχονται στο παρ ν έγγραϕο προσδιορίστηκαν σε συγκεκριµένα περιβάλλοντα και παρουσιάζονται ως παράδειγµα. Τα αποτελέσµατα σε άλλα περιβάλλοντα λειτουργίας µπορεί να διαϕέρουν. Η Lenovo µπορεί να χρησιµοποιήσει ή να διανείµει οποιεσδήποτε απ τις πληροϕορίες που παρέχετε µε οποιονδήποτε τρ πο θεωρεί κατάλληλο χωρίς καµία υποχρέωση προς εσάς. Lenovo 2005, Portions IBM Corp

40 Οποιεσδήποτε αναϕορές σε δικτυακο ς τ πους µη-lenovo που περιέχονται σε αυτή την έκδοση παρέχονται µ νο για τη διευκ λυνσή σας και δεν συνιστο ν κατά κανένα τρ πο επιδοκιµασία των συγκεκριµένων δικτυακών τ πων. Τα υλικά σε αυτο ς τους δικτυακο ς τ πους δεν αποτελο ν µέρος των υλικών αυτο του προϊ ντος Lenovo και η εκ µέρους σας χρήση των εν λ γω δικτυακών τ πων γίνεται µε δική σας ευθ νη. Οποιαδήποτε δεδοµένα απ δοσης περιλαµβάνονται στο έγγραϕο αυτ έχουν συγκεντρωθεί σε περιβάλλον ελεγχ µενης λειτουργίας. Κατά συνέπεια, τα αποτελέσµατα απ δοσης που συγκεντρώθηκαν σε άλλα λειτουργικά περιβάλλοντα µπορεί να διαϕέρουν σηµαντικά. Ορισµένες µετρήσεις πραγµατοποιήθηκαν σε συστήµατα σε περιβάλλον ανάπτυξης και δεν εγγυ µαστε τι οι µετρήσεις αυτές θα έχουν το ίδιο αποτέλεσµα σε γενικώς διαθέσιµα συστήµατα. Επιπλέον, ορισµένες µετρήσεις µπορεί να είναι το αποτέλεσµα συµπερασµατικής εξαγωγής. Τα πραγµατικά αποτελέσµατα µπορεί να διαϕέρουν. Οι χρήστες αυτο του εγγράϕου θα πρέπει να επαληθε σουν τα δεδοµένα που ισχ ουν για το δικ τους περιβάλλον. Σηµείωση σχετικά µε την έξοδο τηλε ρασης Εµπορικά σήµατα Η ακ λουθη σηµείωση ισχ ει για τα µοντέλα που έχουν την εργοστασιακά εγκατεστηµένη λειτουργία εξ δου τηλε ρασης. Το προϊ ν αυτ περιλαµβάνει τεχνολογία προστασίας πνευµατικών δικαιωµάτων που προστατε εται απ µεθ δους που περιγράϕονται σε ορισµένες ευρεσιτεχνίες στις Η.Π.Α. και άλλα δικαιώµατα πνευµατικής ιδιοκτησίας που ανήκουν στη Macrovision Corporation και άλλους κατ χους δικαιωµάτων. Η χρήση της εν λ γω τεχνολογίας προστασίας πνευµατικών δικαιωµάτων πρέπει να είναι εξουσιοδοτηµένη απ τη Macrovision Corporation και να προορίζεται για οικιακή χρήση και άλλους σκοπο ς περιορισµένης προβολής, εκτ ς αν υπάρχει σχετική εξουσιοδ τηση για άλλη χρήση απ τη Macrovision Corporation. Απαγορε εται η αντίστροϕη µηχάνευση (reverse engineering) και η αποσυναρµολ γηση. Οι ακ λουθοι ροι είναι εµπορικά σήµατα της Lenovo στις Ηνωµένες Πολιτείες ή/και σε άλλες χώρες: Lenovo ThinkCentre ThinkVantage Ο ρος IBM είναι εµπορικ σήµα της International Business Machines Corporation στις Ηνωµένες Πολιτείες ή/και σε άλλες χώρες. Άλλες επωνυµίες εταιρειών ή ονοµασίες προϊ ντων ή υπηρεσιών µπορεί να είναι εµπορικά σήµατα ή σήµατα υπηρεσιών άλλων. 32 Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

41

42 Part Number: 43C6237 (1P) P/N: 43C6237
