Διάγνωση βλαβών. Οδηγός για την εκτίμηση βλαβών σε ρουλεμάν τροχών. Επιβατηγά

Transcript

1 Διάγνωση βλαβών Οδηγός για την εκτίμηση βλαβών σε ρουλεμάν τροχών Επιβατηγά

2 Εισαγωγή Περιεχόμενα Παρατηρήσεις Εισαγωγή 2-5 Διάγνωση ζημιών στα ρουλεμάν 6-9 Οδηγίες τοποθέτησης Εργαλεία της FAG Ζημιές των ρουλεμάν Αιτίες βλάβης Τα ρουλεμάν τροχών έχουν σχεδιαστεί έτσι, ώστε να φτάνουν χωρίς πρόβλημα μέχρι και km. Διάφοροι λόγοι μπορούν να οδηγήσουν σε πρόωρη βλάβη ενός ρουλεμάν και να επηρεάσουν τη διάρκεια ζωής του. Στο 70 % των περιπτώσεων πρόκειται για κακή λίπανση: πολύ, λίγο ή ακατάλληλο λιπαντικό κ.λ.π. Στο 18 % πρόκειται για βρωμιές: διείσδυση υγρών ή στέρεων υλικών. Γι αυτό οι τσιμούχες είναι πολύ σημαντικές, αφού λόγω της φθοράς τους μπορεί να διαφεύγει λιπαντικό και να εισέρχονται βρωμιές. Στο 10 % των περιπτώσεων πρόκειται για λάθος τοποθέτηση: βίαιη τοποθέτηση, υπερβολική θέρμανση, λάθος ρύθμιση και λάθος τζόγος, υπερβολική σύσφιγξη κ.λ.π. Γενικές μορφές των ζημιών των ρουλεμάν Υπερθέρμανση Θραύση εξωτερικού δακτυλίου Κλίση Πολύ σφιχτή εφαρμογή Καταπόνηση Σημάδια στα στοιχεία κύλισης Βρωμιές Προβλήματα λίπανσης Διάβρωση Θραύση στο σώμα Φάγωμα Λάθος κατεύθυνση φορτίου Διάγνωση ζημιών στα ρουλεμάν Τα ρουλεμάν είναι εξαρτήματα με ευρύ πεδίο εφαρμογής. Αποδεικνύονται επίσης ιδιαίτερα αξιόπιστα ακόμα και κάτω από αντίξοες συνθήκες. Πολύ σπάνια παθαίνουν πρόωρα βλάβες. Οι ζημιές των ρουλεμάν αναγνωρίζονται καταρχήν από την ασυνήθιστη συμπεριφορά λειτουργίας του εδράνου. Κατά τον έλεγχο των ρουλεμάν που έχουν υποστεί ζημιά μπορεί κανείς να εντοπίσει διάφορα είδη βλαβών. Για να βρεθεί η αιτία της βλάβης, συνήθως δεν αρκεί μόνο η επιθεώρηση του ρουλεμάν, αντίθετα πρέπει επιπλέον να ληφθούν υπόψη και τα γύρω εξαρτήματα, η λίπανση και η στεγανοποίηση καθώς και οι συνθήκες λειτουργίας και περιβάλλοντος. Η μεθοδική διερεύνηση διευκολύνει την ανεύρεση των αιτιών. Ασυνήθιστη συμπεριφορά ως ένδειξη για βλάβες: Οι ζημιές στα ρουλεμάν φαίνονται κατά κανόνα από τη βαθμιαία επιδείνωση της συμπεριφοράς τους. Σπάνια εμφανίζονται ξαφνικές ζημιές που έχουν προκληθεί π.χ. λόγω εσφαλμένης τοποθέτησης ή έλλειψης λιπαντικού και που προκαλούν την καταστροφή τους. Ανάλογα με τις συνθήκες λειτουργίας μπορεί να περάσουν από την έναρξη της βλάβης μέχρι και την ολική κατάρρευση σε ορισμένες περιπτώσεις αρκετοί μήνες. 2

3 Εισαγωγή Συμπεριφορά λειτουργίας Ανώμαλη λειτουργία Πιθανές αιτίες Ζημιές στους δακτυλίους και τα στοιχεία κύλισης Επίπτωση Αυξανόμενο παίξιμο των τροχών Αυξημένος τζόγος ανατροπής Κραδασμοί στο τιμόνι Βρωμιές Όλο και πιο έντονοι κραδασμοί μεγάλος τζόγος ρουλεμάν Όλο και πιο έντονα χτυπήματα Ασυνήθιστος θόρυβος κατά τη λειτουργία τσίριγμα ή σφύριγμα μικρός τζόγος ρουλεμάν ανομοιόμορφος θόρυβος μεγάλος τζόγος ρουλεμάν Ζημιές στις επιφάνειες κύλισης Βρωμιές ακατάλληλο λιπαντικό βαθμιαία μεταβολή του θορύβου κατά τη λειτουργία Αλλαγή του τζόγου του ρουλεμάν λόγω επιδράσεων της θερμοκρασίας Φθορές στην τροχιά κύλισης 3

4 Εισαγωγή Παρατηρήσεις Αιτίες ζημιών στα ρουλεμάν και μέτρα αντιμετώπισης Τα ρουλεμάν τροχών είναι σημαντικά εξαρτήματα για ένα όχημα. Συνεισφέρουν σημαντικά στην άνετη και ασφαλή οδική συμπεριφορά. Τα ρουλεμάν τροχών είναι εκτεθειμένα σε διάφορες καταπονήσεις, όπως υψηλές στροφές των τροχών, σκληρά χτυπήματα από ανώμαλους δρόμους, βρωμιές και ακραίες θερμοκρασίες. Αυτό μπορεί να επηρεάσει αρνητικά τον τρόπο λειτουργίας των ρουλεμάν και υπό δυσμενείς περιπτώσεις να προκαλέσει την κατάρρευση ή το μπλοκάρισμα του ρουλεμάν. Εάν το ρουλεμάν του τροχού μπλοκάρει κατά την οδήγηση, μπορεί να προκληθεί ατύχημα! Διάγνωση βλαβών ρουλεμάν τροχών Οβάλ παραμόρφωση 1. Αφαιρέστε το ρουλεμάν από την υποδοχή του. 2. Ελέγξτε, εάν στην επιφάνεια του εξωτερικού δακτυλίου του ρουλεμάν υπάρχει ένα σκούρο στίγμα σε δύο απέναντι πλευρές. Ελέγξτε, εάν οι δύο επιφάνειες που βρίσκονται σε γωνία 90 από τα σκούρα σημάδια έχουν φθορές.εάν συμβαίνει αυτό, έχει παραμορφωθεί η οπή υποδοχής και πρέπει να αντικατασταθεί το ακραξόνιο. 3. Για να είστε σίγουρος ότι δεν υπάρχουν γυαλάδες στην αυλακωτή τροχιά του εξωτερικού δακτυλίου, αποσυναρμολογήστε το ρουλεμάν του τροχού. Σ αυτή την περίπτωση βγάλτε πρώτα την τσιμούχα (π.χ. με μια ειδική πένσα) και στη συνέχεια αφαιρέστε το συγκρότημα που αποτελείται από τον εξωτερικό και τον εσωτερικό δακτύλιο, τον κλωβό και τα στοιχεία κύλισης. 4. Καθαρίστε τις τροχιές του εξωτερικού δακτυλίου και προσδιορίστε, εάν υπάρχουν κρατήρες, που να ταιριάζουν με τα σκούρα σημάδια στην εξωτερική πλευρά του εξωτερικού δακτυλίου. Αυτοί οι κρατήρες επιβεβαιώνουν την οβάλ παραμόρφωση του ακραξονίου. 4

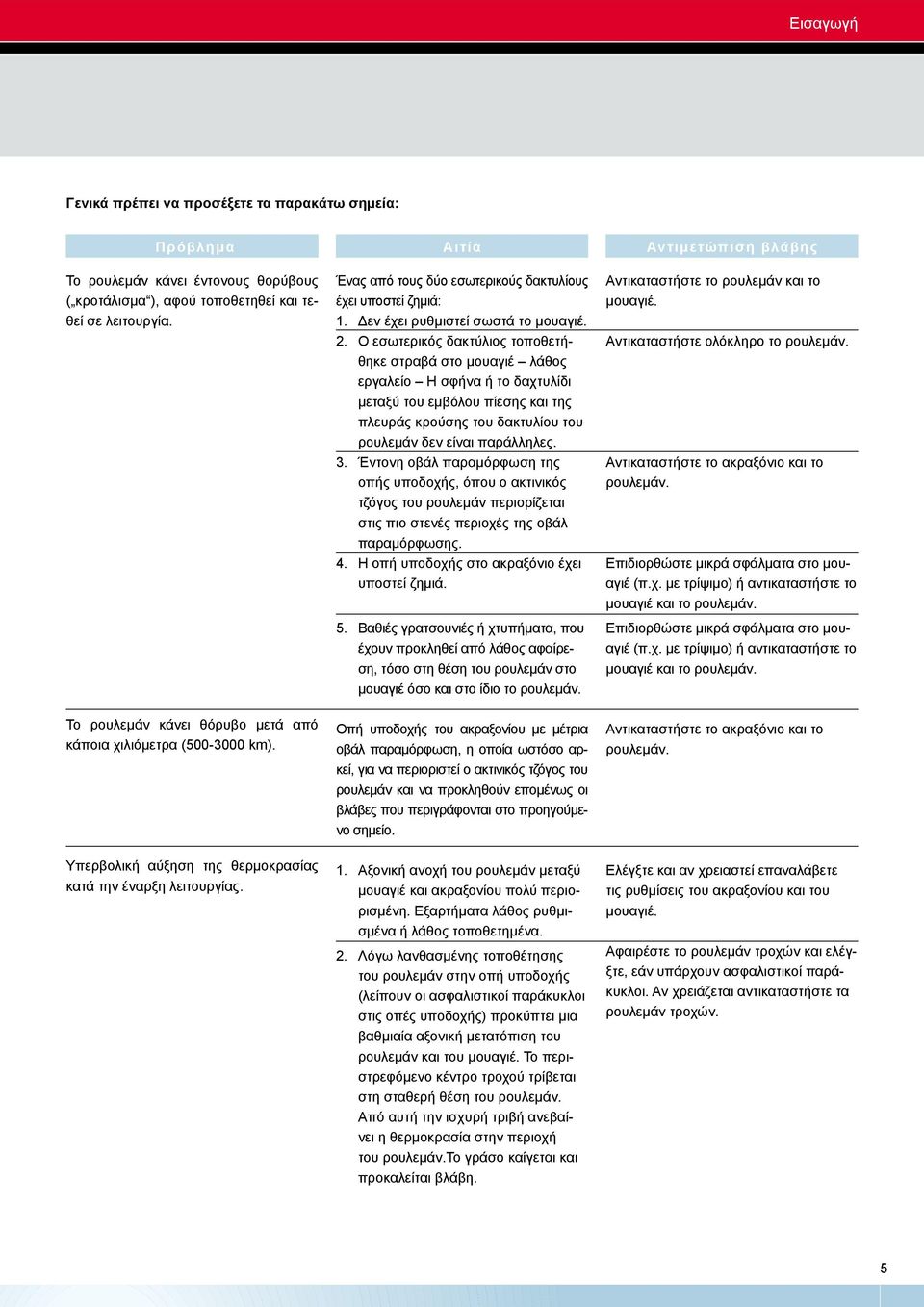

5 Εισαγωγή Γενικά πρέπει να προσέξετε τα παρακάτω σημεία: Πρόβλημα Αιτία Αντιμετώπιση βλάβης Το ρουλεμάν κάνει έντονους θορύβους ( κροτάλισμα ), αφού τοποθετηθεί και τεθεί σε λειτουργία. Το ρουλεμάν κάνει θόρυβο μετά από κάποια χιλιόμετρα ( km). Υπερβολική αύξηση της θερμοκρασίας κατά την έναρξη λειτουργίας. Ένας από τους δύο εσωτερικούς δακτυλίους έχει υποστεί ζημιά: 1. Δεν έχει ρυθμιστεί σωστά το μουαγιέ. 2. Ο εσωτερικός δακτύλιος τοποθετήθηκε στραβά στο μουαγιέ λάθος εργαλείο Η σφήνα ή το δαχτυλίδι μεταξύ του εμβόλου πίεσης και της πλευράς κρούσης του δακτυλίου του ρουλεμάν δεν είναι παράλληλες. 3. Έντονη οβάλ παραμόρφωση της οπής υποδοχής, όπου ο ακτινικός τζόγος του ρουλεμάν περιορίζεται στις πιο στενές περιοχές της οβάλ παραμόρφωσης. 4. Η οπή υποδοχής στο ακραξόνιο έχει υποστεί ζημιά. 5. Βαθιές γρατσουνιές ή χτυπήματα, που έχουν προκληθεί από λάθος αφαίρεση, τόσο στη θέση του ρουλεμάν στο μουαγιέ όσο και στο ίδιο το ρουλεμάν. Οπή υποδοχής του ακραξονίου με μέτρια οβάλ παραμόρφωση, η οποία ωστόσο αρκεί, για να περιοριστεί ο ακτινικός τζόγος του ρουλεμάν και να προκληθούν επομένως οι βλάβες που περιγράφονται στο προηγούμενο σημείο. 1. Αξονική ανοχή του ρουλεμάν μεταξύ μουαγιέ και ακραξονίου πολύ περιορισμένη. Εξαρτήματα λάθος ρυθμισμένα ή λάθος τοποθετημένα. 2. Λόγω λανθασμένης τοποθέτησης του ρουλεμάν στην οπή υποδοχής (λείπουν οι ασφαλιστικοί παράκυκλοι στις οπές υποδοχής) προκύπτει μια βαθμιαία αξονική μετατόπιση του ρουλεμάν και του μουαγιέ. Το περιστρεφόμενο κέντρο τροχού τρίβεται στη σταθερή θέση του ρουλεμάν. Από αυτή την ισχυρή τριβή ανεβαίνει η θερμοκρασία στην περιοχή του ρουλεμάν.το γράσο καίγεται και προκαλείται βλάβη. Αντικαταστήστε το ρουλεμάν και το μουαγιέ. Αντικαταστήστε ολόκληρο το ρουλεμάν. Αντικαταστήστε το ακραξόνιο και το ρουλεμάν. Επιδιορθώστε μικρά σφάλματα στο μουαγιέ (π.χ. με τρίψιμο) ή αντικαταστήστε το μουαγιέ και το ρουλεμάν. Επιδιορθώστε μικρά σφάλματα στο μουαγιέ (π.χ. με τρίψιμο) ή αντικαταστήστε το μουαγιέ και το ρουλεμάν. Αντικαταστήστε το ακραξόνιο και το ρουλεμάν. Ελέγξτε και αν χρειαστεί επαναλάβετε τις ρυθμίσεις του ακραξονίου και του μουαγιέ. Αφαιρέστε το ρουλεμάν τροχών και ελέγξτε, εάν υπάρχουν ασφαλιστικοί παράκυκλοι. Αν χρειάζεται αντικαταστήστε τα ρουλεμάν τροχών. 5

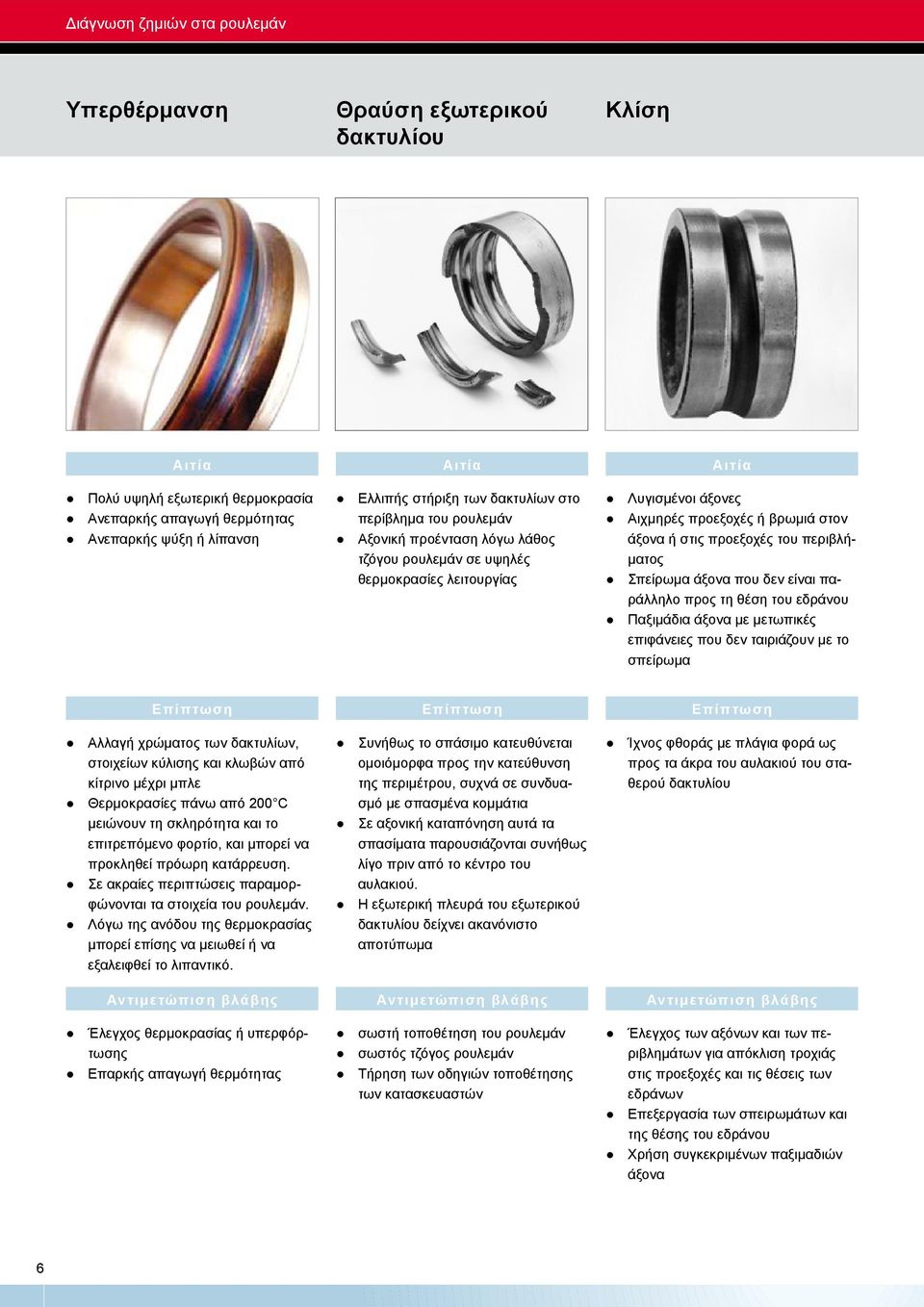

6 Διάγνωση ζημιών στα ρουλεμάν Υπερθέρμανση Θραύση εξωτερικού δακτυλίου Κλίση Αιτία Πολύ υψηλή εξωτερική θερμοκρασία Ανεπαρκής απαγωγή θερμότητας Ανεπαρκής ψύξη ή λίπανση Αιτία Ελλιπής στήριξη των δακτυλίων στο περίβλημα του ρουλεμάν Αξονική προένταση λόγω λάθος τζόγου ρουλεμάν σε υψηλές θερμοκρασίες λειτουργίας Αιτία Λυγισμένοι άξονες Αιχμηρές προεξοχές ή βρωμιά στον άξονα ή στις προεξοχές του περιβλήματος Σπείρωμα άξονα που δεν είναι παράλληλο προς τη θέση του εδράνου Παξιμάδια άξονα με μετωπικές επιφάνειες που δεν ταιριάζουν με το σπείρωμα Επίπτωση Αλλαγή χρώματος των δακτυλίων, στοιχείων κύλισης και κλωβών από κίτρινο μέχρι μπλε Θερμοκρασίες πάνω από 200 C μειώνουν τη σκληρότητα και το επιτρεπόμενο φορτίο, και μπορεί να προκληθεί πρόωρη κατάρρευση. Σε ακραίες περιπτώσεις παραμορφώνονται τα στοιχεία του ρουλεμάν. Λόγω της ανόδου της θερμοκρασίας μπορεί επίσης να μειωθεί ή να εξαλειφθεί το λιπαντικό. Αντιμετώπιση βλάβης Έλεγχος θερμοκρασίας ή υπερφόρτωσης Επαρκής απαγωγή θερμότητας Επίπτωση Συνήθως το σπάσιμο κατευθύνεται ομοιόμορφα προς την κατεύθυνση της περιμέτρου, συχνά σε συνδυασμό με σπασμένα κομμάτια Σε αξονική καταπόνηση αυτά τα σπασίματα παρουσιάζονται συνήθως λίγο πριν από το κέντρο του αυλακιού. Η εξωτερική πλευρά του εξωτερικού δακτυλίου δείχνει ακανόνιστο αποτύπωμα Αντιμετώπιση βλάβης σωστή τοποθέτηση του ρουλεμάν σωστός τζόγος ρουλεμάν Τήρηση των οδηγιών τοποθέτησης των κατασκευαστών Επίπτωση Ίχνος φθοράς με πλάγια φορά ως προς τα άκρα του αυλακιού του σταθερού δακτυλίου Αντιμετώπιση βλάβης Έλεγχος των αξόνων και των περιβλημάτων για απόκλιση τροχιάς στις προεξοχές και τις θέσεις των εδράνων Επεξεργασία των σπειρωμάτων και της θέσης του εδράνου Χρήση συγκεκριμένων παξιμαδιών άξονα 6

7 Διάγνωση ζημιών στα ρουλεμάν Πολύ σφιχτή εφαρμογή Καταπόνηση Σημάδια στα στοιχεία κύλισης Αιτία Κυκλικό ίχνος περιστροφής στο αυλάκι Αιτία Χρήση λάθος ρουλεμάν (δε φαίνεται εξωτερικά, ενδεχομένως δεν είναι η κατάλληλη κατασκευή εσωτερικά για την εφαρμογή) Αιτία Στατική υπερβολική καταπόνηση του ρουλεμάν Έντονα χτυπήματα στο ρουλεμάν Χρήση σφυριού κατά την τοποθέτηση Πέσιμο των ρουλεμάν ή των τοποθετημένων συγκροτημάτων Τοποθέτηση ενός ρουλεμάν σε έναν άξονα μέσω άσκησης δύναμης στον εξωτερικό δακτύλιο Επίπτωση Η συνεχής λειτουργία υπό υψηλό φορτίο, η κακή λίπανση και ο μικρός τζόγος ρουλεμάν οδηγούν σε γρήγορη φθορά και καταπόνηση. Αντιμετώπιση βλάβης Σωστή ρύθμιση του τζόγου και/ή του ρουλεμάν Επίπτωση Ξεφλούδισμα, όπως αποκαλείται συχνά. Προκαλείται από ρωγμές στην επιφάνεια κύλισης και τη συνεχή φθορά από μικρά μεμονωμένα σωματίδια από τους εσωτερικούς και εξωτερικούς δακτυλίους ή τα στοιχεία κύλισης Το ξεφλούδισμα είναι προοδευτικό, και άπαξ και αρχίσει, μεταδίδεται πολύ γρήγορα λόγω της συνεχούς χρήσης Συνοδεύεται πάντα από αισθητή αύξηση θορύβου Αντιμετώπιση βλάβης Αντικατάσταση του ρουλεμάν Επίπτωση Τα σημάδια στα στοιχεία κύλισης εμφανίζονται ως βαθουλώματα στις τροχιές και ενισχύουν τους κραδασμούς στα ρουλεμάν (θόρυβοι) Έντονα σημάδια στα στοιχεία κύλισης μπορούν να οδηγήσουν σε πρόωρη καταστροφή Αντιμετώπιση βλάβης Εξαγωγή και επανατοποθέτηση των ρουλεμάν με το κατάλληλο εργαλείο Εφαρμογή δύναμης μόνο στο δακτύλιο που είναι σταθερά προσαρμοσμένος 7

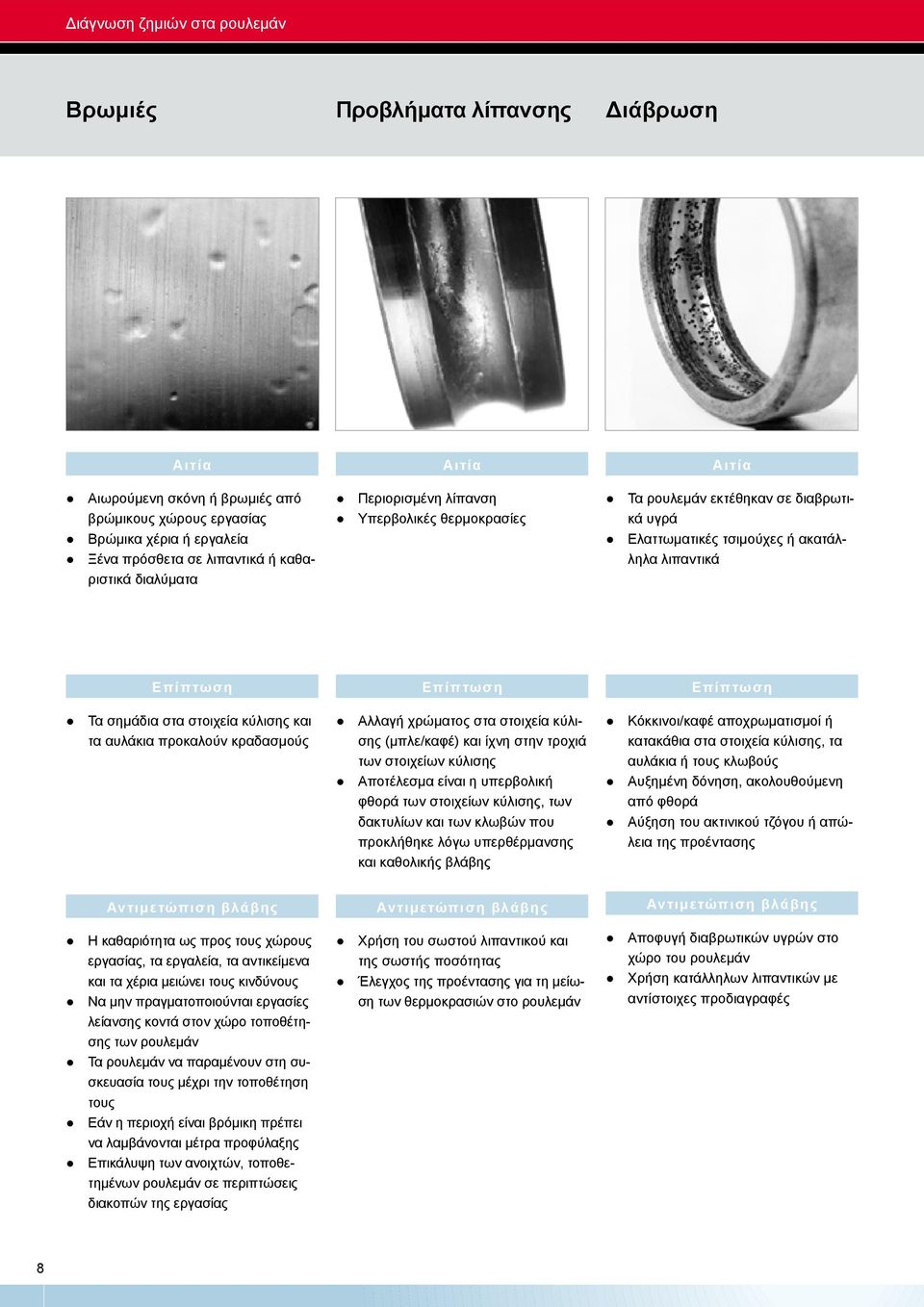

8 Διάγνωση ζημιών στα ρουλεμάν Βρωμιές Προβλήματα λίπανσης Διάβρωση Αιτία Αιωρούμενη σκόνη ή βρωμιές από βρώμικους χώρους εργασίας Βρώμικα χέρια ή εργαλεία Ξένα πρόσθετα σε λιπαντικά ή καθαριστικά διαλύματα Αιτία Περιορισμένη λίπανση Υπερβολικές θερμοκρασίες Αιτία Τα ρουλεμάν εκτέθηκαν σε διαβρωτικά υγρά Ελαττωματικές τσιμούχες ή ακατάλληλα λιπαντικά Επίπτωση Τα σημάδια στα στοιχεία κύλισης και τα αυλάκια προκαλούν κραδασμούς Επίπτωση Αλλαγή χρώματος στα στοιχεία κύλισης (μπλε/καφέ) και ίχνη στην τροχιά των στοιχείων κύλισης Αποτέλεσμα είναι η υπερβολική φθορά των στοιχείων κύλισης, των δακτυλίων και των κλωβών που προκλήθηκε λόγω υπερθέρμανσης και καθολικής βλάβης Επίπτωση Κόκκινοι/καφέ αποχρωματισμοί ή κατακάθια στα στοιχεία κύλισης, τα αυλάκια ή τους κλωβούς Αυξημένη δόνηση, ακολουθούμενη από φθορά Αύξηση του ακτινικού τζόγου ή απώλεια της προέντασης Αντιμετώπιση βλάβης Η καθαριότητα ως προς τους χώρους εργασίας, τα εργαλεία, τα αντικείμενα και τα χέρια μειώνει τους κινδύνους Να μην πραγματοποιούνται εργασίες λείανσης κοντά στον χώρο τοποθέτησης των ρουλεμάν Τα ρουλεμάν να παραμένουν στη συσκευασία τους μέχρι την τοποθέτηση τους Εάν η περιοχή είναι βρόμικη πρέπει να λαμβάνονται μέτρα προφύλαξης Επικάλυψη των ανοιχτών, τοποθετημένων ρουλεμάν σε περιπτώσεις διακοπών της εργασίας Αντιμετώπιση βλάβης Χρήση του σωστού λιπαντικού και της σωστής ποσότητας Έλεγχος της προέντασης για τη μείωση των θερμοκρασιών στο ρουλεμάν Αντιμετώπιση βλάβης Αποφυγή διαβρωτικών υγρών στο χώρο του ρουλεμάν Χρήση κατάλληλων λιπαντικών με αντίστοιχες προδιαγραφές 8

9 Διάγνωση ζημιών στα ρουλεμάν Θραύση στο σώμα Φάγωμα Λάθος κατεύθυνση φορτίου Αιτία Το αξονικό φορτίο είναι πολύ υψηλό Το σώμα πιέστηκε υπερβολικά Αξονική καταπόνηση από χτυπήματα Σφάλματα τοποθέτησης/αποσυναρμολόγησης Αιτία Ανεπαρκής λίπανση σε υψηλά φορτία Ποσότητα ή περιεκτικότητα του λιπαντικού χαμηλή Εάν δεν υπάρχει υδροδυναμικό λιπαντικό φιλμ μεταξύ της μετωπικής πλευράς των κυλίνδρων και του σώματος Μεγάλη προένταση λόγω θερμικής διαστολής Περιορισμός των κυλίνδρων λόγω φθοράς της τροχιάς ή κλίσης του δακτυλίου Αιτία Τα ρουλεμάν πλάγιας επαφής έχουν κατασκευαστεί για μια κατεύθυνση φορτίου Εάν το φορτίο εφαρμόζεται προς την αντίθετη κατεύθυνση, θα τέμνεται η ελλειπτική επιφάνεια επαφής από τη χαμηλή προεξοχή Αποτέλεσμα είναι η υπερβολική καταπόνηση και η αύξηση θερμοκρασίας, ακολουθούμενη από αυξανόμενους κραδασμούς και πρόωρη διακοπή Επίπτωση Τα στηρίγματα του σώματος είναι εν μέρει ή πλήρως σπασμένα Επίπτωση Μερικές ή εκτεταμένες συγκολλήσεις και βαθιές γρατσουνιές στο σώμα και την μετωπική επιφάνεια των κυλίνδρων Βρωμιές από λιπαντικά σ αυτήν την περιοχή Επίπτωση Τα στοιχεία κύλισης εμφανίζουν μια χαρακιά σαν ταινία που προκαλείται από την περιστροφή τους στα άκρα του αυλακιού.e Αντιμετώπιση βλάβης Τήρηση του φορτίου εντός των προβλεπόμενων ορίων Τήρηση των οδηγιών και διαδικασιών συναρμολόγησης Αντιμετώπιση βλάβης Χρήση κατάλληλων λιπαντικών με αντίστοιχες προδιαγραφές Διασφάλιση της σωστής προέντασης του ρουλεμάν Αντιμετώπιση βλάβης Διασφάλιση της σωστής τοποθέτησης των ρουλεμάν πλάγιας επαφής 9

10 Οδηγίες τοποθέτησης Τοποθέτηση του ρουλεμάν στο ακραξόνιο Αρχικά θα τοποθετηθεί το ρουλεμάν στην οπή υποδοχής του ακραξονίου ως εξής: 1. Το ρουλεμάν θα πρεσαριστεί μέσω του εξωτερικού δακτυλίου στην οπή υποδοχής του ακραξονίου (4). Σ αυτή την περίπτωση θα χρησιμοποιηθεί ένας δίσκος πίεσης (1) με εσοχή (2) που φροντίζει, ώστε η δύναμη πίεσης (F) να καθοδηγείται μέσω του εξωτερικού δακτυλίου. Το ακραξόνιο εφάπτεται σ αυτή την περίπτωση στη βάση (3) της πρέσας. F Το ρουλεμάν του τροχού θα πρεσαριστεί μέσω του εξωτερικού δακτυλίου του στην οπή υποδοχής του ακραξονίου (5). Σ αυτή την περίπτωση το ακραξόνιο βρίσκεται κεντραρισμένο με την πλευρά σύνδεσης στο δαχτυλίδι της βάσης (3) (βέλος). Το ρουλεμάν θα πρεσαριστεί μέσω ενός δίσκου πίεσης (1) με εσοχή (2) πλήρως ευθυγραμμισμένα από μία πρέσα. 4 = Βάση έδρασης της πρέσας F = Δύναμη πίεσης F Στο τέλος θα τοποθετηθεί ένας δακτύλιος ασφάλισης στην εγκοπή του ακραξονίου με μία ειδική πένσα για να ασφαλιστεί αξονικά το ρουλεμάν. 4. Κατά την τοποθέτηση του ρουλεμάν στην υποδοχή του πρέπει να προσέξετε τη λοξότμητη γωνία από τη μία πλευρά του ρουλεμάν. Αυτή η λοξότμητη γωνία πρέπει να βρίσκεται προς τη κατεύθυνση πρεσαρίσματος, ώστε να μην μαγκώσει το ρουλεμάν κατά το πρεσάρισμα. Σημαντικό: Πρέπει οπωσδήποτε να αποφύγετε τη μεταβίβαση της δύναμης πίεσης (F) στις μπίλιες τoυ ρουλεμάν! Διαφορετικά δημιουργούνται εγκοπές στις επιφάνειες επαφής και καταστρέφεται το ρουλεμάν! 10

11 Οδηγίες τοποθέτησης Τοποθέτηση του μουαγιέ 1. Το μουαγιέ (4) θα τοποθετηθεί στη βάση (3) μίας πρέσας. Το ρουλεμάν που έχει ήδη τοποθετηθεί στο ακραξόνιο (5) θα πρεσαριστεί με τη βοήθεια ενός δακτυλίου τοποθέτησης (2). 1 F 2 Σημαντικό: Ο δακτύλιος επιτρέπεται να τοποθετείται μόνο στη μετωπική επιφάνεια του εσωτερικού δακτυλίου! 5 1 = Δίσκος πίεσης F = Δύναμη πίεσης 4 3 Υπόδειξη: Σε μερικά οχήματα η διάταξη των εξαρτημάτων που πρόκειται να τοποθετηθούν είναι ανάποδη. Το ακραξόνιο ακουμπάει στη βάση και το μουαγιέ πιέζεται από επάνω. 1 = μουαγιέ 2 = ακραξόνιο 3 = δακτύλιος τοποθέτησης 4 = βάση έδρασης Σημαντικό: Μην ξεχάσετε το δαχτυλίδι της βάσης! Αυτό στηρίζει τον εσωτερικό δακτύλιο κατά το πρεσάρισμα, ώστε να μην δημιουργούνται εγκοπές στην αυλακωτή τροχιά στον εξωτερικό δακτύλιο του ρουλεμάν! 2. Το παξιμάδι του ρουλεμάν πρέπει να σφιχτεί με την προτεινόμενη από τον κατασκευαστή του οχήματος ροπή σύσφιγξης. Η ροπή σύσφιγξης του παξιμαδιού δεν είναι σημαντική μόνο για τη στερέωση του τροχού, αλλά διασφαλίζει επιπλέον, ότι το ρουλεμάν του τροχού λειτουργεί με το σωστό τζόγο. Η χρήση ενός δυναμόκλειδου συνιστάται οπωσδήποτε, για να επιτευχθεί η σωστή ροπή σύσφιγξης. Υπόδειξη: Προσέξτε να μην μαγκώσει το ρουλεμάν κατά την τοποθέτηση, ούτε στην οπή υποδοχής ούτε στο μουαγιέ. Διαφορετικά μπορεί να προκύψουν σημαντικές βλάβες. Τα ρουλεμάν τροχών με τσιμούχες έχουν ήδη λιπαντικό από το εργοστάσιο. Δεν χρειάζεται επιπλέον λίπανση και δεν πρέπει να καθαριστεί με διαλυτικό. Τα διαλυτικά μπορούν να προκαλέσουν πρόωρη βλάβη των ρουλεμάν. 11

12 Οδηγίες τοποθέτησης Τοποθέτηση και ρύθμιση κωνικών ρουλεμάν Γενικά Η εξαγωγή και η επανατοποθέτηση ενός κωνικού ρουλεμάν μπορεί να διαφέρει ανάλογα με τον κατασκευαστή του οχήματος. Γενικά πρέπει να προσέχετε τις οδηγίες του κατασκευαστή του οχήματος! Κωνικά ρουλεμάν ενός επιβατηγού (όχι κινητήριος άξονας). 1. Καθαρίστε το μουαγιέ. 2. Λαδώστε ελαφρά τα σημεία έδρασης των εξωτερικών δακτυλίων (βέλη). Πρεσάρετε τους δύο εξωτερικούς δακτυλίους (1) και (3) με ένα κυλινδρικό στοιχείο (2). Σημαντικό: Το κυλινδρικό στοιχείο επιτρέπεται να τοποθετείται μόνο στη μετωπική επιφάνεια του εξωτερικού δακτυλίου! Οι εξωτερικοί δακτύλιοι πρέπει να εφάπτονται ωρίς προεξοχή (πρόσωπο) στις προεξοχές του περιβλήματος

13 Οδηγίες τοποθέτησης 3. Λιπάνετε καλά τον εσωτερικό δακτύλιο του εσωτερικού ρουλεμάν. Σημαντικό: Πιέστε για να περάσει γράσο και μεταξύ κλωβού, εσωτερικού δακτυλίου και κυλίνδρων (βέλη)! 4. Τοποθετήστε τον εσωτερικό δακτύλιο στο μουαγιέ. 5. Πιέστε την τσιμούχα στο μουαγιέ. Σημαντικό: Το στεγανοποιητικό χείλος πρέπει να είναι στραμμένο προς το ρουλεμάν! 6. Τοποθετήστε στο ακραξόνιο το προστατευτικό καπάκι (1) και τον ενδιάμεσο δακτύλιο (2). 1 Σημαντικό: Το προστατευτικό κάλυμμα πρέπει να εφάπτεται σε ολόκληρη την περίμετρο του ακραξονίου (βέλη)! 2 13

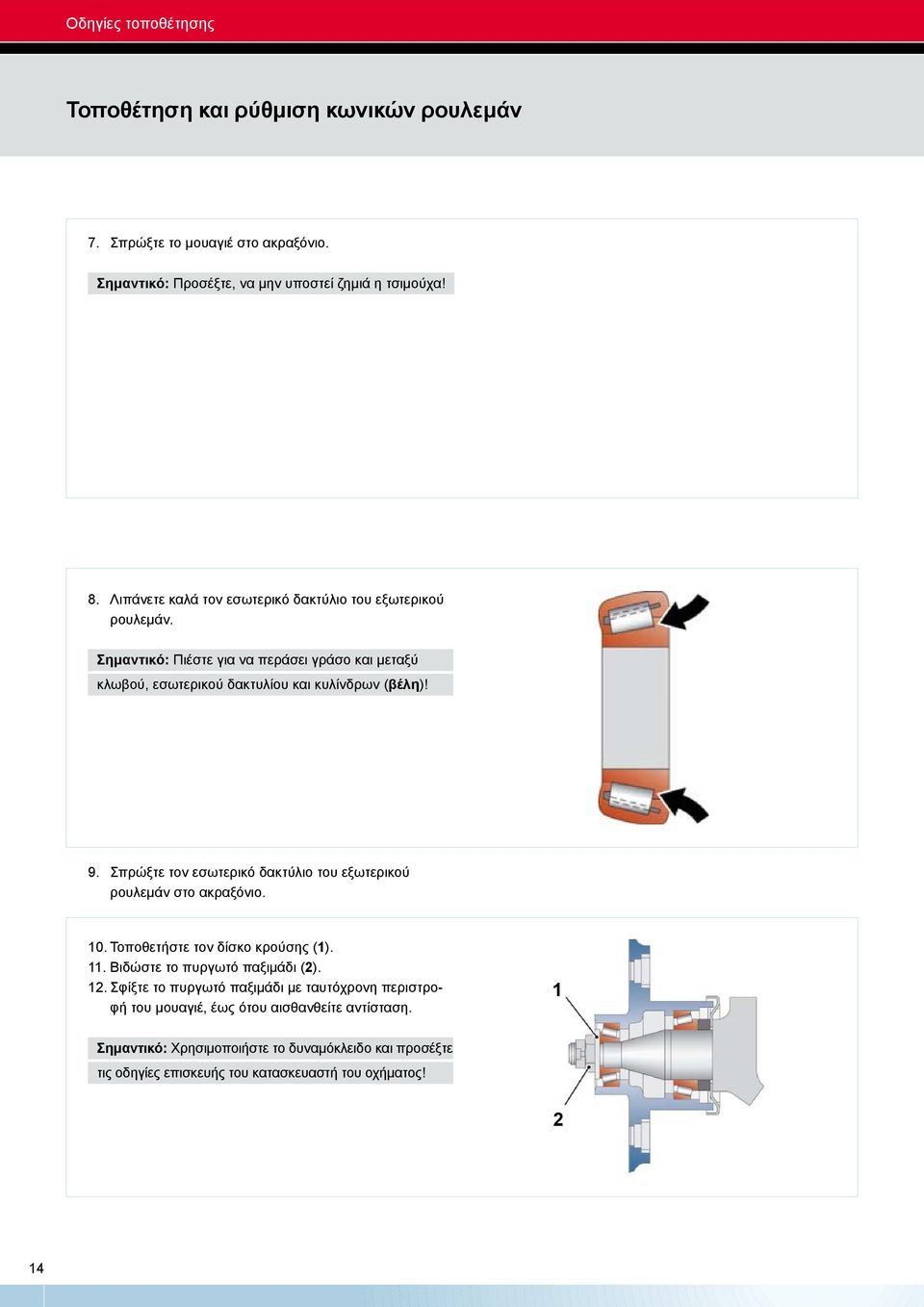

14 Οδηγίες τοποθέτησης Τοποθέτηση και ρύθμιση κωνικών ρουλεμάν 7. Σπρώξτε το μουαγιέ στο ακραξόνιο. Σημαντικό: Προσέξτε, να μην υποστεί ζημιά η τσιμούχα! 8. Λιπάνετε καλά τον εσωτερικό δακτύλιο του εξωτερικού ρουλεμάν. Σημαντικό: Πιέστε για να περάσει γράσο και μεταξύ κλωβού, εσωτερικού δακτυλίου και κυλίνδρων (βέλη)! 9. Σπρώξτε τον εσωτερικό δακτύλιο του εξωτερικού ρουλεμάν στο ακραξόνιο. 10. Τοποθετήστε τον δίσκο κρούσης (1). 11. Βιδώστε το πυργωτό παξιμάδι (2). 12. Σφίξτε το πυργωτό παξιμάδι με ταυτόχρονη περιστροφή του μουαγιέ, έως ότου αισθανθείτε αντίσταση. 1 Σημαντικό: Χρησιμοποιήστε το δυναμόκλειδο και προσέξτε τις οδηγίες επισκευής του κατασκευαστή του οχήματος! 2 14

15 Οδηγίες τοποθέτησης 13. Ξεβιδώστε το πυργωτό παξιμάδι το πολύ κατά 1 / 12 μέχρι να καλύψει την επόμενη οπή της κοπίλιας και ασφαλίστε το με μία κοπίλια. 14. Ελέγξτε τη θέση έδρασης και το τζόγο ανατροπής. Υπόδειξη: Ο τροχός πρέπει να περιστρέφεται εύκολα και χωρίς να σταματάει. Στη ζάντα ωστόσο δεν πρέπει να υπάρχει τζόγος ανατροπής. Αν χρειάζεται αλλάξτε το δίσκο κρούσης ή το παξιμάδι. Αν υπάρχει, τοποθετήστε έναν μηχανισμό μέτρησης και ελέγξτε τον αξονικό τζόγο του ρουλεμάν. 15. Τοποθετήστε το καπάκι. 16. Μετά τη δοκιμαστική λειτουργία ελέγξτε, εάν άλλαξε ο τζόγος του ρουλεμάν. Αν χρειάζεται διορθώστε τη ρύθμιση 15

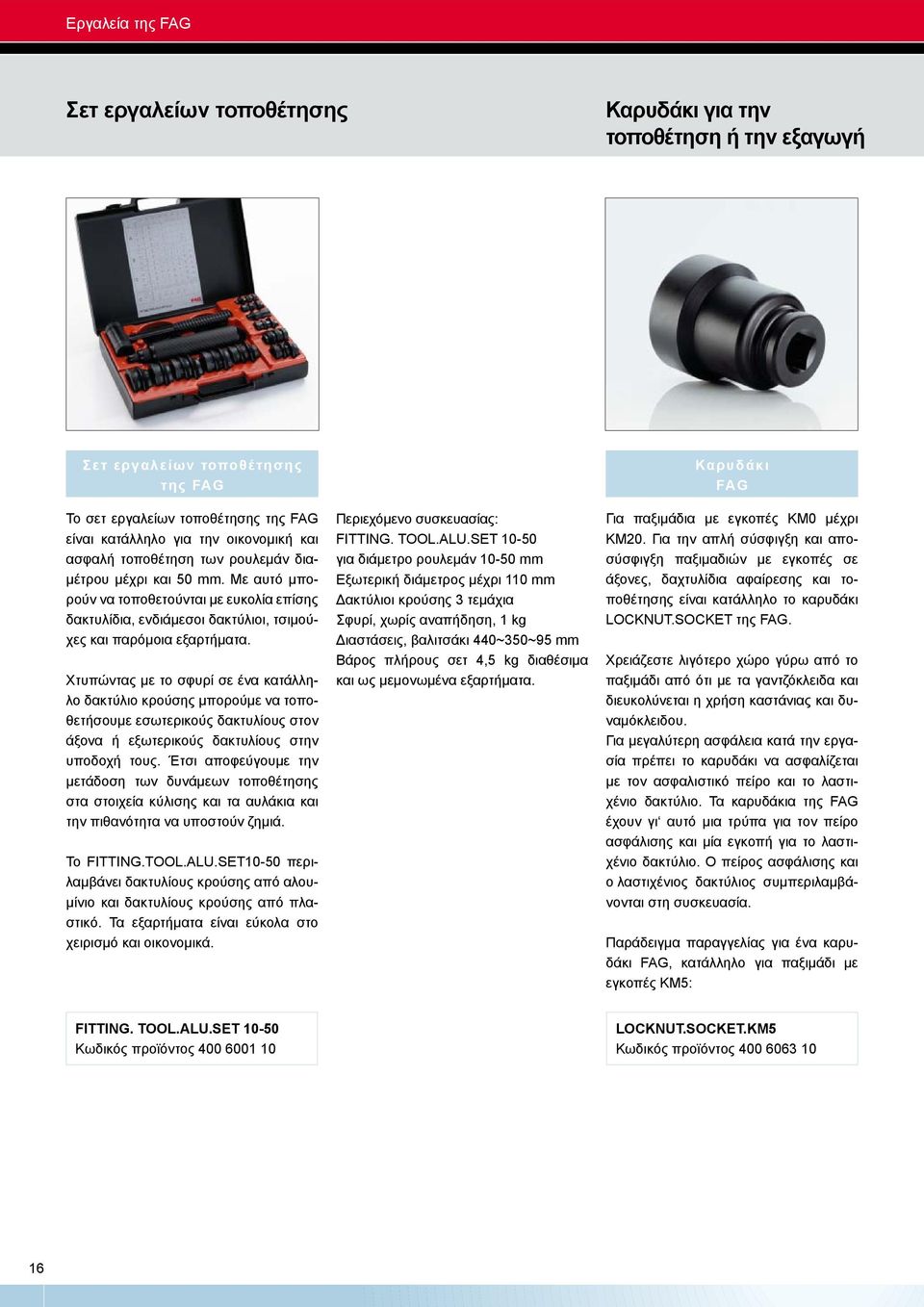

16 Εργαλεία της FAG Σετ εργαλείων τοποθέτησης Καρυδάκι για την τοποθέτηση ή την εξαγωγή Σετ εργαλείων τοποθέτησης της FAG Καρυδάκι FAG Το σετ εργαλείων τοποθέτησης της FAG είναι κατάλληλο για την οικονομική και ασφαλή τοποθέτηση των ρουλεμάν διαμέτρου μέχρι και 50 mm. Με αυτό μπορούν να τοποθετούνται με ευκολία επίσης δακτυλίδια, ενδιάμεσοι δακτύλιοι, τσιμούχες και παρόμοια εξαρτήματα. Χτυπώντας με το σφυρί σε ένα κατάλληλο δακτύλιο κρούσης μπορούμε να τοποθετήσουμε εσωτερικούς δακτυλίους στον άξονα ή εξωτερικούς δακτυλίους στην υποδοχή τους. Έτσι αποφεύγουμε την μετάδοση των δυνάμεων τοποθέτησης στα στοιχεία κύλισης και τα αυλάκια και την πιθανότητα να υποστούν ζημιά. Το FITTING.TOOL.ALU.SET10-50 περιλαμβάνει δακτυλίους κρούσης από αλουμίνιο και δακτυλίους κρούσης από πλαστικό. Τα εξαρτήματα είναι εύκολα στο χειρισμό και οικονομικά. Περιεχόμενο συσκευασίας: FITTING. TOOL.ALU.SET για διάμετρο ρουλεμάν mm Εξωτερική διάμετρος μέχρι 110 mm Δακτύλιοι κρούσης 3 τεμάχια Σφυρί, χωρίς αναπήδηση, 1 kg Διαστάσεις, βαλιτσάκι 440~350~95 mm Βάρος πλήρους σετ 4,5 kg διαθέσιμα και ως μεμονωμένα εξαρτήματα. Για παξιμάδια με εγκοπές KM0 μέχρι KM20. Για την απλή σύσφιγξη και αποσύσφιγξη παξιμαδιών με εγκοπές σε άξονες, δαχτυλίδια αφαίρεσης και τοποθέτησης είναι κατάλληλο το καρυδάκι LOCKNUT.SOCKET της FAG. Χρειάζεστε λιγότερο χώρο γύρω από το παξιμάδι από ότι με τα γαντζόκλειδα και διευκολύνεται η χρήση καστάνιας και δυναμόκλειδου. Για μεγαλύτερη ασφάλεια κατά την εργασία πρέπει το καρυδάκι να ασφαλίζεται με τον ασφαλιστικό πείρο και το λαστιχένιο δακτύλιο. Τα καρυδάκια της FAG έχουν γι αυτό μια τρύπα για τον πείρο ασφάλισης και μία εγκοπή για το λαστιχένιο δακτύλιο. Ο πείρος ασφάλισης και ο λαστιχένιος δακτύλιος συμπεριλαμβάνονται στη συσκευασία. Παράδειγμα παραγγελίας για ένα καρυδάκι FAG, κατάλληλο για παξιμάδι με εγκοπές KM5: FITTING. TOOL.ALU.SET Κωδικός προϊόντος LOCKNUT.SOCKET.KM5 Κωδικός προϊόντος

17 Εργαλεία της FAG Γαντζόκλειδα και κλειδιά για περιφερειακές τρύπες για την τοποθέτηση ή εξαγωγή Αρθρωτό γαντζόκλειδο της FAG Για παξιμάδια με εγκοπές KM0 μέχρι KM40 και παξιμάδια ακριβείας ZM06 μέχρι ZM150 και ZMA15/33 μέχρι ZMA100/140 Αρθρωτό κλειδί για περιφερειακές τρύπες της FAG Για παξιμάδια ακριβείας με εγκοπές AM15 μέχρι AM90 Αρθρωτό κλειδί για μετωπικές τρύπες της FAG Για παξιμάδια ακριβείας με εγκοπές LNP017 μέχρι LNP170 Τα αρθρωτά γαντζόκλειδα της FAG της σειράς LOCKNUT. FLEXI-HOOK είναι κατάλληλα για τη σύσφιγξη ή αποσύσφιγξη παξιμαδιών με εγκοπές (παξιμάδια ακριβείας) σε άξονες, δαχτυλίδια αφαίρεσης και τοποθέτησης, όταν δεν είναι προκαθορισμένη η ροπή στρέψης. Η άρθρωση καθιστά δυνατό, να τοποθετείτε ή να αφαιρείτε με ένα γαντζόκλειδο της σειράς LOCKNUT FLEXI-HOOK παξιμάδια με εγκοπές διαφόρων μεγεθών. Τα αρθρωτά κλειδιά για περιφερειακές τρύπες της FAG της σειράς LOCKNUT. FLEXI-PIN είναι κατάλληλα για την σύσφιγξη ή αποσύσφιγξη παξιμαδιών ακριβείας σε άξονες, όταν δεν είναι προκαθορισμένη η ροπή στρέψης. Με τη βοήθεια του αρθρωτού κλειδιού για περιφερειακές τρύπες της FAG μπορείτε να τοποθετήσετε μικρά ρουλεμάν σε κωνικά σημεία αξόνων. Το σφίξιμο πραγματοποιείται μέσω ακτινικά τοποθετημένων οπών. Τα αρθρωτά κλειδιά για μετωπικές τρύπες της FAG της σειράς LOCKNUT. FLEXI- PIN είναι κατάλληλα για τη σύσφιγξη ή αποσύσφιγξη παξιμαδιών ακριβείας σε άξονες, όταν δεν είναι προκαθορισμένη η ροπή στρέψης. Με τη βοήθεια του αρθρωτού κλειδιού για μετωπικές τρύπες της FAG μπορείτε να τοποθετήσετε μικρά ρουλεμάν σε κωνικά σημεία αξόνων. Το σφίξιμο πραγματοποιείται μέσω αξονικά τοποθετημένων οπών. Παράδειγμα παραγγελίας για ένα αρθρωτό γαντζόκλειδο FAG, κατάλληλο για παξιμάδια με εγκοπές KM14 μέχρι KM24: Παράδειγμα παραγγελίας για ένα αρθρωτό κλειδί για περιφερειακές τρύπες FAG, κατάλληλο για παξιμάδια με εγκοπές AM35 μέχρι AM60: Παράδειγμα παραγγελίας για ένα αρθρωτό κλειδί για μετωπικές τρύπες FAG, κατάλληλο για παξιμάδια με εγκοπές LNP017 μέχρι LPN025: LOCKNUT.FLEXI-HOOK.KM14-24 Κωδικός προϊόντος LOCKNUT.FLEXI-PIN.AM35-60 Κωδικός προϊόντος LOCKNUT.FACE-PIN.LNP17-25 Κωδικός προϊόντος

18 Εργαλεία της FAG Γαντζόκλειδα και κλειδιά για περιφερειακές τρύπες για την τοποθέτηση ή εξαγωγή Κιτ διπλού γαντζόκλειδου FAG Aποτελούνται από ένα βαλιτσάκι με ένα διπλό γαντζόκλειδο, ένα δυναμόκλειδο και οδηγίες χρήσης. Το δυναμόκλειδο καθιστά δυνατό τον ακριβή καθορισμό της αρχικής θέσης τοποθέτησης με προκαθορισμένη ροπή σύσφιγξης. Σετ διπλών γαντζόκλειδων της FAG (μέχρι τώρα κωδικοί FAG και ) περιλαμβάνουν τέσσερα ή πέντε διπλά γαντζόκλειδα. Μεμονωμένα διπλά γαντζόκλειδα (μέχρι τώρα κωδικοί DHN5 μέχρι DHN13). Σε κάθε διπλό γαντζόκλειδο είναι χαραγμένη η γωνία περιστροφής για το αυτορυθμιζόμενo ρουλεμάν που θα τοποθετηθεί με αυτό το κλειδί, έτσι ώστε να μπορούν να ρυθμιστούν με ακρίβεια η διαδρομή πρεσαρίσματος και η μείωση της ακτινικής ανοχής. LOCKNUT.DOUBLEHOOK.KM5.KIT Κωδικός προϊόντος LOCKNUT.DOUBLEHOOK.KM13.KIT Κωδικός προϊόντος LOCKNUT.DOUBLEHOOK.KM5-8.SET Κωδικός προϊόντος LOCKNUT.DOUBLEHOOK.KM9-13.SET Κωδικός προϊόντος LOCKNUT.DOUBLEHOOK.KM13 Κωδικός προϊόντος

19 Εργαλεία της FAG Μηχανικοί εξολκείς Μηχανικοί εξολκείς Οι μηχανικοί εξολκείς χρησιμοποιούνται για την εξαγωγή μικρών ρουλεμάν διαμέτρου μέχρι περίπου 100 mm, που είναι τοποθετημένα με σταθερή προσαρμογή στον άξονα ή στο περίβλημα. Η προσεκτική εξαγωγή επιτυγχάνεται, όταν ο εξολκέας γραπώσει στον σταθερά τοποθετημένο δακτύλιο του ρουλεμάν. Στους μηχανικούς εξολκείς της FAG διασφαλίζεται η δύναμη εξόλκευσης ως επί το πλείστον με ατέρμονες κοχλίες. Πέρα από διατάξεις με δύο, τρία και τέσσερα πόδια καθώς και ένα υδραυλικό εργαλείο άσκησης πίεσης παρέχουμε και ειδικούς εξολκείς. Εξολκείς με δύο πόδια Για την εξόλκευση ολόκληρων ρουλεμάν ή κολλημένων εσωτερικών δακτυλίων καθώς και άλλων εξαρτημάτων, π.χ. γρανάζια Άνοιγμα mm, βάθος σύσφιγξης mm διαθέσιμο ως σετ (βάση με 6 εξολκείς) ή μεμονωμένα ABZIEHER54.SET Κωδικός προϊόντος ABZIEHER Κωδικός προϊόντος ABZIEHER Κωδικός προϊόντος ABZIEHER Κωδικός προϊόντος ABZIEHER Κωδικός προϊόντος ABZIEHER Κωδικός προϊόντος

20 Εργαλεία της FAG Μηχανικοί εξολκείς Εξολκείς με τρία πόδια Για την εξόλκευση ολόκληρων ρουλεμάν ή σταθερών εσωτερικών δακτυλίων Άνοιγμα mm, βάθος σύσφιγξης mm Υδραυλικό εργαλείο άσκησης πίεσης Για την αποσύσφιγξη σταθερών εξαρτημάτων σε συνδυασμό με μηχανικούς εξολκείς Σημαντική βοήθεια με την δημιουργία αξονικής δύναμης από 80 μέχρι 150 kn. Σε μεγαλύτερη συσκευή, υδραυλική επαναφορά Εξολκέας ρουλεμάν Για την εξόλκευση ολόκληρων ακτινικών ρουλεμάν Για εξωτερικούς δακτύλιους Για ακτινικά ρουλεμάν που δεν είναι προσβάσιμα Είναι διαθέσιμα τρία σετ με διαφορετικούς γάντζους ABZIEHER Κωδικός προϊόντος ABZIEHER Κωδικός προϊόντος ABZIEHER Κωδικός προϊόντος ABZIEHER Κωδικός προϊόντος ABZIEHER Κωδικός προϊόντος ABZIEHER Κωδικός προϊόντος ABZIEHER SET Κωδικός προϊόντος ABZIEHER SET Κωδικός προϊόντος ABZIEHER SET Κωδικός προϊόντος

21 Εργαλεία της FAG Μηχανικοί εξολκείς Ειδικοί εξολκείς ρουλεμάν Για ακτινικά ρουλεμάν (αυτορυθμιζόμενα, κυλινδρικά, κωνικά και ρουλεμάν με βαρελάκια). Δώστε τον κατασκευαστή του ρουλεμάν. Για εσωτερικούς ή εξωτερικούς δακτυλίους Διάταξη εξόλκευσης Για όλους τους τύπους ρουλεμάν. Για την εξόλκευση ολόκληρων ρουλεμάν ή σταθερών εσωτερικών δακτυλίων. Ο εξολκέας και ο αποκολλητής διατίθενται σε πέντε μεγέθη με άνοιγμα μέχρι 210 mm. Κυρίως για περιπτώσεις, στις οποίες ο εσωτερικός δακτύλιος βρίσκεται σε μια προεξοχή του άξονα που δεν έχει εγκοπές εξόλκευσης. Το σημείο έδρασης πρέπει να έχει επαρκή πρόσβαση ακτινικά. Σετ εσωτερικών εξολκέων Για απλά ρουλεμάν και ρουλεμάν πλάγιας επαφής. Το σετ εσωτερικών εξολκέων αποτελείται από εννέα εξολκείς και μπορεί να χρησιμοποιηθεί για ρουλεμάν διαμέτρου από 5 mm μέχρι περίπου 70 mm. Για εξωτερικούς δακτυλίους Η οπή του εσωτερικού δακτυλίου πρέπει να είναι ελεύθερη. ABZIEHER Κωδικός προϊόντος ABZIEHER Κωδικός προϊόντος ABZIEHER Κωδικός προϊόντος ABZIEHER Κωδικός προϊόντος ABZIEHER64A, ~64B, ~64C, ~64D Κωδικός προϊόντος ABZIEHER Κωδικός προϊόντος ABZIEHER Κωδικός προϊόντος ABZIEHER Κωδικός προϊόντος ABZIEHER Κωδικός προϊόντος ABZIEHER Κωδικός προϊόντος ABZIEHER62.SET Κωδικός προϊόντος ABZIEHER Κωδικός προϊόντος ABZIEHER Κωδικός προϊόντος ABZIEHER Κωδικός προϊόντος ABZIEHER Κωδικός προϊόντος ABZIEHER Κωδικός προϊόντος ABZIEHER Κωδικός προϊόντος ABZIEHER Κωδικός προϊόντος ABZIEHER Κωδικός προϊόντος ABZIEHER Κωδικός προϊόντος

22 Εργαλεία της FAG Μηχανικοί εξολκείς Υδραυλικός εξολκέας Σετ εσωτερικών εξολκέων Για κλασικά μονόσφαιρα ρουλεμάν. Το σετ από 6 κιτ ποδιών εξόλκευσης και 2 ατέρμονες κοχλίες μπορεί να χρησιμοποιηθεί για διάμετρο από 10 μέχρι 100 mm. Για εξωτερικούς δακτυλίους Χωρίς εξαγωγή του άξονα Υδραυλικός κλασικός εξολκέας με ενσωματωμένη αντλία χειρός Συμπαγής εξολκέας για δύναμη εξόλκευσης μέχρι και 80 kn, μαζί με δίχτυ ασφαλείας σε ανθεκτικό βαλιτσάκι. PULLER.INTERNAL.SET Κωδικός προϊόντος PULLER.INTERNAL.ARM-A1 Κωδικός προϊόντος PULLER.INTERNAL.ARM-A2 Κωδικός προϊόντος PULLER.INTERNAL.ARM-A3 Κωδικός προϊόντος PULLER.INTERNAL.ARM-A4 Κωδικός προϊόντος PULLER.INTERNAL.ARM-A5 Κωδικός προϊόντος PULLER.INTERNAL.ARM-A6 Κωδικός προϊόντος PULLER.INTERNAL.SPINDEL.M12 Κωδικός προϊόντος PULLER.INTERNAL.SPINDEL.M16 Κωδικός προϊόντος PULLER.INTERNAL.SUITCASE Κωδικός προϊόντος PULLER.INTERNAL.INLAY Κωδικός προϊόντος Χαρακτηρισμός παραγγελίας Εξολκέας Δύναμη εξόλκευσης kn Άνοιγμα mm Βάθος σύσφιγξης mm Ανύψωση mm , JAW (190*) 82 4, XL JAW Long JAW (229*) 82 6, XL JAW Long JAW * προαιρετικά με μεγαλύτερα πόδια εξόλκευσης, ανταλλακτικά μπορούν να παραγγελθούν μεμονωμένα Βάρος kg 22

23 Εργαλεία της FAG Πλάκα εξόλκευσης σε τρία τμήματα Ηλεκτρική θερμαντική πλάκα Επαγωγική συσκευή προθέρμανσης Πλάκα εξόλκευσης της FAG σε τρία τμήματα Για υδραυλικούς και μηχανικούς εξολκείς. Διευκολύνουν την εξόλκευση ολόκληρων ρουλεμάν, σταθερών εσωτερικών δακτυλίων ή άλλων εξαρτημάτων. Το επιτρεπόμενο φορτίο και η δύναμη εξόλκευσης έχουν προσαρμοστεί μεταξύ τους. Οι γάντζοι εξόλκευσης SPIDER πιάνουν ακριβώς πίσω από τους πείρους του εξολκέα και αποδίδουν μια ομοιόμορφη κατανομή της δύναμης. Ακόμη και κολλημένα εξαρτήματα δεν μαγκώνουν ούτε λυγίζουν. Οι υψηλές δυνάμεις εξόλκευσης συγκεντρώνονται π.χ. στον εσωτερικό δακτύλιο του ρουλεμάν. Κατά κανόνα το ρουλεμάν και ο άξονας παραμένουν άθικτα και μπορούν να χρησιμοποιηθούν πάλι. Οι δοκιμασμένοι στην πράξη εξολκείς μπορούν να τοποθετηθούν πίσω από το ρουλεμάν με λίγες μόνο κινήσεις. PULLER.TRISECTION50 Κωδικός προϊόντος PULLER.TRISECTION100 Κωδικός προϊόντος Ηλεκτρική θερμαντική πλάκα FAG Αν προβλέπονται στον άξονα σταθερές προσαρμογές για κυλινδρικές θέσεις των ρουλεμάν, θερμαίνουμε για πρακτικούς λόγους τα ρουλεμάν για την τοποθέτηση. Επαρκής διαπλάτυνση επιτυγχάνεται στους 80 μέχρι 100 C. Κατά την θέρμανση των ρουλεμάν πρέπει να ελέγχεται πλήρως η θερμοκρασία, π.χ. με το όργανο μέτρησης της θερμοκρασίας της FAG TEMP.MG. Δεν επιτρέπεται σε καμία περίπτωση να υπερβεί τους 120 C, προκειμένου να μην αλλάξει η δομή και η σκληρότητα του ρουλεμάν. Τα ρουλεμάν μπορείτε να τα θερμάνετε σε μία θερμαντική πλάκα HEATER. PLATE της FAG με ρύθμιση θερμοκρασίας. Σ αυτή την περίπτωση πρέπει το ρουλεμάν να καλυφθεί με λαμαρίνα και να το γυρίσετε επανειλημμένα, για να θερμανθεί ομοιόμορφα. Στις θερμαντικές πλάκες εκτός από ρουλεμάν μπορούν να θερμανθούν (το πολύ 120 C!) και αυλακωτοί δακτύλιοι, στεγανοποιητικοί και θερμοσυσταλτοί δακτύλιοι. HEATER.PLATE Κωδικός προϊόντος Επαγωγική συσκευή προθέρμανσης της FAG Πολλά ρουλεμάν και άλλα αξονικά συμμετρικά εξαρτήματα από χάλυβα χρειάζονται σταθερή εφαρμογή στον άξονα. Ειδικά μεγαλύτερα εξαρτήματα μπορούν να τοποθετηθούν ευκολότερα, αφού πρώτα θερμανθούν. Η γρήγορη και καθαρή επαγωγική προθέρμανση υπερτερεί της κλασικής διαδικασίας. Γι αυτό είναι κατάλληλη κυρίως για εργοστασιακές τοποθετήσεις. Μπορούν να θερμανθούν ολόκληρα ρουλεμάν, δακτύλιοι κυλινδρικών ρουλεμάν ή βελονοειδή ρουλεμάν και συμμετρικά περιστρεφόμενα μεταλλικά μέρη. Πλεονεκτήματα γρήγορη εργασία με εξοικονόμηση ενέργειας κατάλληλη για ρουλεμάν και άλλα δακτυλιοειδή μεταλλικά εξαρτήματα. υψηλή ασφάλεια φιλικά προς το περιβάλλον, χωρίς λάδι ομοιόμορφη, ελεγχόμενη θέρμανση απλός χειρισμός αυτόματος απομαγνητισμός μέγιστη αποδοτικότητα με επιλογή του κατάλληλου μεγέθους συσκευής για την αντίστοιχη χρήση HEATER10 Κωδικός προϊόντος

24 Εργαλεία της FAG Γάντια Φίλερ Πυρίμαχα γάντια της FAG Τα πυρίμαχα γάντια της FAG είναι κατάλληλα ιδιαίτερα για το χειρισμό ζεσταμένων ρουλεμάν ή άλλων εξαρτημάτων κατά την τοποθέτηση ή εξαγωγή. Η εξωτερική πλευρά αποτελείται από ανθεκτικό στη χρήση πολυεστέρα και είναι ανθεκτική σε θερμοκρασίες μέχρι 150 C. Η εσωτερική πλευρά είναι από φιλικό προς το δέρμα βαμβάκι. Τα ιδιαίτερα χαρακτηριστικά είναι: Ανθεκτικά μέχρι 150 C Δε βγάζουν χνούδι Χωρίς αμίαντο Άνετα Δεν κόβονται Γάντια ανθεκτικά στη ζέστη και στο λάδι Τα ανθεκτικά στη ζέστη και στο λάδι γάντια της FAG είναι κατάλληλα ιδιαίτερα για ρουλεμάν που έχουν θερμανθεί και λιπανθεί κατά την τοποθέτηση ή εξαγωγή. Τα ιδιαίτερα χαρακτηριστικά τους προέρχονται από τις πολλές στρώσεις διαφορετικών νημάτων από τα οποία κατασκευάζονται. Τα ιδιαίτερα χαρακτηριστικά είναι: Ανθεκτικά μέχρι 250 C Δεν είναι εύφλεκτα Ακόμη και υγρά εξακολουθούν να είναι πυρίμαχα Εγκεκριμένα για μηχανική (DIN EN 388) και θερμική (DIN EN 407) χρήση Χωρίς βαμβάκι Δεν κόβονται Φίλερ της FAG Τα φίλερ χρησιμεύουν για τη μέτρηση του ακτινικού τζόγου των ρουλεμάν, ιδιαίτερα κατά την τοποθέτηση σε κωνικούς άξονες και σε δαχτυλίδια αφαίρεσης και τοποθέτησης. FEELER.GAUGE100 Κωδικός προϊόντος FEELER.GAUGE300 Κωδικός προϊόντος HANDSCHUH1 Κωδικός προϊόντος HANDSCHUH2 Κωδικός προϊόντος

25 Εργαλεία της FAG Αλοιφή συναρμολόγησης Αντιδιαβρωτικό λάδι Αλοιφή συναρμολόγησης της FAG Αυτή η αλοιφή συναρμολόγησης και γενικής χρήσης χρησιμεύει κυρίως κατά την τοποθέτηση των ρουλεμάν. Διευκολύνει το πρεσσάρισμα των δακτυλίων του ρουλεμάν, αποτρέπει το φαινόμενο stick-slip, τις αυλακώσεις από φάγωμα, τη φθορά και τις σκουριές. Επιπλέον η αλοιφή συναρμολόγησης αποτελεί αποτελεσματική προστασία κατά της διάβρωσης. Έχει ανοιχτό χρώμα και δε λερώνει. Απλώστε την αλοιφή συναρμολόγησης πολύ ελαφρά, έτσι ώστε η επιφάνεια να γίνει ματ. Επιτρέπεται να χρησιμοποιείται μεταξύ -30 C και 150 C. Η αλοιφή είναι ανθεκτική στο νερό, τους υδρατμούς και πολλά αλκαλικά και όξινα στοιχεία. Διαθέσιμα: Σωληνάρια 70-g Σωληνάρια 250-g Φυσίγγιο 400-g Κουτί 1 kg Αντιδιαβρωτικό λάδι της FAG Το αντιδιαβρωτικό λάδι είναι ιδιαιτέρως κατάλληλο για ρουλεμάν που έχουν βγει από τη συσκευασία τους. Αλλά και γυμνές μεταλλικές επιφάνειες σε συσκευές, μηχανές και στοιχεία μηχανών αποθηκευμένα σε εσωτερικούς χώρους αποκτούν μέσω ψεκασμού αντιδιαβρωτική προστασία μεγάλης διαρκείας. Κανονικά δεν χρειάζεται να αφαιρέσετε από τα ρουλεμάν το αντιδιαβρωτικό λάδι, διότι είναι ουδέτερο προς όλα τα γράσα και λάδια των ρουλεμάν. Με αλκαλικούς διαλύτες και ουδέτερα καθαριστικά μπορεί να αφαιρεθεί εύκολα και αποτελεσματικά. Διαθέσιμα: Σπρέι 0,4-l με μη βλαβερό για το όζον προωθητικό αέριο CO 2 ARCA.MOUNTINGPASTE.70G Κωδικός προϊόντος ARCA.MOUNTINGPASTE.250G*10 Κωδικός προϊόντος ARCA.ANTICORROSIONOIL.400G*12 Κωδικός προϊόντος

26 Εργαλεία της FAG Γράσο για ρουλεμάν, δοχείο 1,5 και 10 kg Πρέσα γρασαρίσματος με μοχλό Arcanol MULTITOP DIN KP2N-40 Πηκτικό μέσο Σαπούνι λιθίου με πρόσθετα EP Βασικό λάδι ορυκτέλαιο+εστέρας Ιξώδες βασικού λαδιού στους 40 C 85 [mm 2 /s] Συνεκτικότητα (κατηγορία NLGI) 2 Θερμοκρασία χρήσης [ C] -40 μέχρι +150 Διαρκής οριακή θερμοκρασία [ C] 80 Χαρακτηριστικοί τομείς εφαρμογής Γράσο γενικής χρήσης για ρουλεμάν με μπίλιες ή κυλινδράκια σε εργοταξιακά μηχανήματα, οχήματα, άξονες εργαλείων σε υψηλές στροφές, υψηλό φορτίο, χαμηλές και υψηλές θερμοκρασίες Χαμηλή θερμοκρασία ιδανικό Υψηλή θερμοκρασία κατάλληλο Χαμηλή τριβή ιδιαίτερα κατάλληλο Υψηλές στροφές ιδιαίτερα κατάλληλο Υψηλό φορτίο ιδιαίτερα κατάλληλο Χαμηλές στροφές ιδιαίτερα κατάλληλο Ταλαντώσεις ιδιαίτερα κατάλληλο Ενίσχυση της στεγανοποίησης κατάλληλο Συμπληρωματική λίπανση ιδανικό Κωδικοί προϊόντων: ARCA.GREASE.MULTITOP.1KG 1 kg ARCA.GREASE.MULTITOP.5KG 5 kg ARCA.GREASE.MULTITOP.10KG 10 kg Πρέσα γρασαρίσματος με μοχλό της FAG Σε δυσχερείς συνθήκες λειτουργίας ή αντίξοες συνθήκες πρέπει τα ρουλεμάν να συμπληρώνεται συχνά με γράσο μέσω γρασαδόρου. Με την πρέσα γρασαρίσματος με μοχλό της FAG και τον αντίστοιχο σωλήνα η εργασία γίνεται πολύ πιο εύκολα, καθαρά και γρήγορα. Τα εξαρτήματα συμφωνούν με το DIN Πρέσα γρασαρίσματος με μοχλό Διάμετρος δοχείου 56 mm, συνολικό μήκος της πρέσας 390 mm, ποσότητα παροχής 2 cm 3 /διαδρομή, πίεση μεγ. 800 bar.η πρέσα γεμίζει προαιρετικά με χύμα γράσο ή ένα φυσίγγιο σύμφωνα με το DIN cm 3 περιεχόμενο δοχείου με χύμα γράσο ή Φυσίγγιο 400-g σύμφωνα με το DIN 1284 (διάμετρος 53,5 mm, μήκος 235 mm), Σπείρωμα σύνδεσης GB/i βάρος περ. 1,5 kg ARCA.GREASE-GUN Κωδικός προϊόντος θωρακισμένος ελαστικός σωλήνας Μήκος 300 mm, σπείρωμα σύνδεσης GB/i Εξοπλισμένο με υδραυλικό σύνδεσμο για κωνικό γρασαδόρο σύμφωνα με το DIN Αντί του υδραυλικού συνδέσμου μπορούν επίσης να συνδεθούν συρόμενοι σύνδεσμοι για πλακέ γρασαδόρο σύμφωνα με το DIN 3404 ή άλλα επιστόμια. Αυτά τα συνδετικά εξαρτήματα είναι διαθέσιμα σε ειδικά καταστήματα. ARCA.GREASE-GUN.HOSE Κωδικός προϊόντος

27 Εργαλεία της FAG Όργανα μέτρησης θερμοκρασίας Ψηφιακό στροφόμετρο χειρός Ακουστικά Θερμόμετρο υπέρυθρων ακτίνων FAG TempCheckPLUS Το θερμόμετρο υπέρυθρων ακτινών της FAG TempCheck PLUS προσδιορίζει την εξερχόμενη από ένα σώμα υπέρυθρη ακτινοβολία και υπολογίζει βάσει αυτής την επιφανειακή θερμοκρασία. Η μέτρηση χωρίς επαφή καθιστά δυνατό, να καθορίζουμε τη θερμοκρασία για αντικείμενα που είναι δύσκολα προσβάσιμα και μετακινούνται. Η πολύ ελαφριά συσκευή (βάρος μόλις 150 g) μεταφέρεται εύκολα και μπορεί να χρησιμοποιηθεί σε πολλές εφαρμογές. Το θερμόμετρο υπέρυθρων ακτινών της FAG TempCheck PLUS μετράει σε μια περιοχή θερμοκρασίας από 32 C μέχρι +530 C. Διαθέτει ένα οπτικό σύστημα ακριβείας για ακριβή μέτρηση θερμοκρασίας χωρίς επαφή. Είναι κατάλληλο για τη θερμική επιτήρηση των εξαρτημάτων μίας μηχανής. Τα πλεονεκτήματα του TempCheck PLUS συνοπτικά: Γρήγορη και ακριβής μέτρηση θερμοκρασίας Σύγχρονη τεχνολογία μέτρησης θερμοκρασίας με υπέρυθρες ακτίνες Εύκολος χειρισμός Μείωση των απρόβλεπτων βλαβών Μικρό κόστος απόκτησης TEMP.CHECK.PLUS Κωδικός προϊόντος (Συσκευή μέτρησης με μπαταρία, θηλιά συγκράτησης, οδηγίες χρήσης και τσάντα μεταφοράς) Ψηφιακό στροφόμετρο χειρός της FAG Το στροφόμετρο είναι κατάλληλο για δύο λειτουργίες: Άμεση λήψη στροφών με προσαρμογέα, τροχό και μύτες μέτρησης Οπτική λήψη στροφών χωρίς επαφή μέσω αυτοκόλλητων ανάκλασης Άμεση λήψη στροφών Για άμεση λήψη στροφών θα τοποθετηθεί ο παρεχόμενος προσαρμογέας. Δια της αφής θα καταγραφούν με τη λαστιχένια ακίδα επαφής οι στροφές ή θα προσδιοριστεί με έναν τροχό η επιφανειακή ταχύτητα. TACHOMETER Κωδικός προϊόντος περιλαμβάνει: ψηφιακό στροφόμετρο χειρός, προσαρμογέα για άμεση μέτρηση 1:1, τροχό μέτρησης 1/10 m, τροχό μέτρησης 6 ιντσών, λαστιχένια μύτη, 10 αυτοκόλλητα ανάκλασης, οδηγίες χρήσης, βαλιτσάκι Λήψη στροφών χωρίς επαφή Για μέτρηση χωρίς επαφή τοποθετούμε στο προς μέτρηση εξάρτημα ένα αυτοκόλλητο ανάκλασης. Αυτό το αυτοκόλλητο θα ανιχνευτεί φωτοηλεκτρικά μέσω ενός ορατού κόκκινου φωτός. Η συσκευή εμφανίζει τις περιστροφές ανά λεπτό. TACHOMETER.REFLEX.MARKS Κωδικός προϊόντος περιλαμβάνει: 10 αυτοκόλλητα ανάκλασης Ακουστικά της FAG Με τα ακουστικά μπορεί κανείς να ελέγχει τους θορύβους του ρουλεμάν πολύ απλά, γρήγορα και αξιόπιστα. Οι θόρυβοι λόγω φθοράς, φαγωμάτων ή ζορίσματος του ρουλεμάν αναγνωρίζονται αν γίνεται τακτικός έλεγχος. Έτσι μπορούν να αποφευχθούν απρόοπτες διακοπές λειτουργίας και μεγαλύτερες μηχανικές ζημιές. Η συσκευή χρησιμοποιείται όπως το στηθοσκόπιο του γιατρού. Τοποθετείτε τα άκρα του ακουστικού στα αυτιά σας, έτσι ώστε να απομονώνονται οι γύρω θόρυβοι. Κρατήστε τη μονωτική λαβή όπως ένα μολύβι μεταξύ αντίχειρα και δείκτη και τοποθετήστε την ακίδα επαφής σταθερά στο εξάρτημα που πρόκειται να μετρήσετε. Αν ακουστεί θόρυβος, μετακινήστε την ακίδα επαφής τόσο, έως ότου φτάσει την μέγιστη ένταση του. SOUND.CHECK Κωδικός προϊόντος

28 /5.0/9.2006/OD-CZ
