Οδηγίες Χρήσης. Montageanleitung. Assembly instructions. Αρσενικός Συνδετήρας PV-KST4/ -UR Θηλυκός Συνδετήρας PV-KBT4/ -UR

Transcript

1 MA000 MA231 (de_en) (gr_en) Montageanleitung Οδηγίες Χρήσης MA000 MA231 (de_en) (gr_en) Assembly instructions Αρσενικός Συνδετήρας PV-KST4/ -UR Θηλυκός Συνδετήρας PV-KBT4/ -UR MC4 PV male cable coupler PV-KST4/...-UR PV female cable coupler PV-KBT4/...-UR MC4 Περιεχόμενα Οδηγίες Ασφάλειας...2 Εργαλεία που απαιτούνται...3 Προετοιμασία καλωδίου...4 Πρεσάρισμα...4 Έλεγχος της συναρμολόγησης...5 Σύνδεση και Αποσύνδεση του Συνδετήρα χωρίς το κλιπ ασφαλείας PV-SSH4...6 με το κλιπ ασφαλείας PV-SSH4...6 Δρομολόγηση καλωδίου...7 Τεχνικά στοιχεία...8 Content Safety Instructions...2 Tools required...3 Cable preparation...4 Crimping...4 Assembly check...5 Plugging and unplugging the cable coupler without safety lock clip PV-SSH4...6 with safety lock clip PV-SSH4...6 Cable routing...7 Technical data...8 Θηλυκός Συνδετήρας / Female cable coupler PV-KBT4/2.5.../PV-KBT4/6... Αρσενικός Συνδετήρας / Male cable coupler PV-KST4/2.5.../PV-KST4/6... PV-KBT4/8II-UR PV-KST4/8II-UR Προαιρετικό / Optional PV-SSH4 Κλιπ ασφαλείας / Safety lock clip (Βλέπε / see --> MA252) 1 / 8

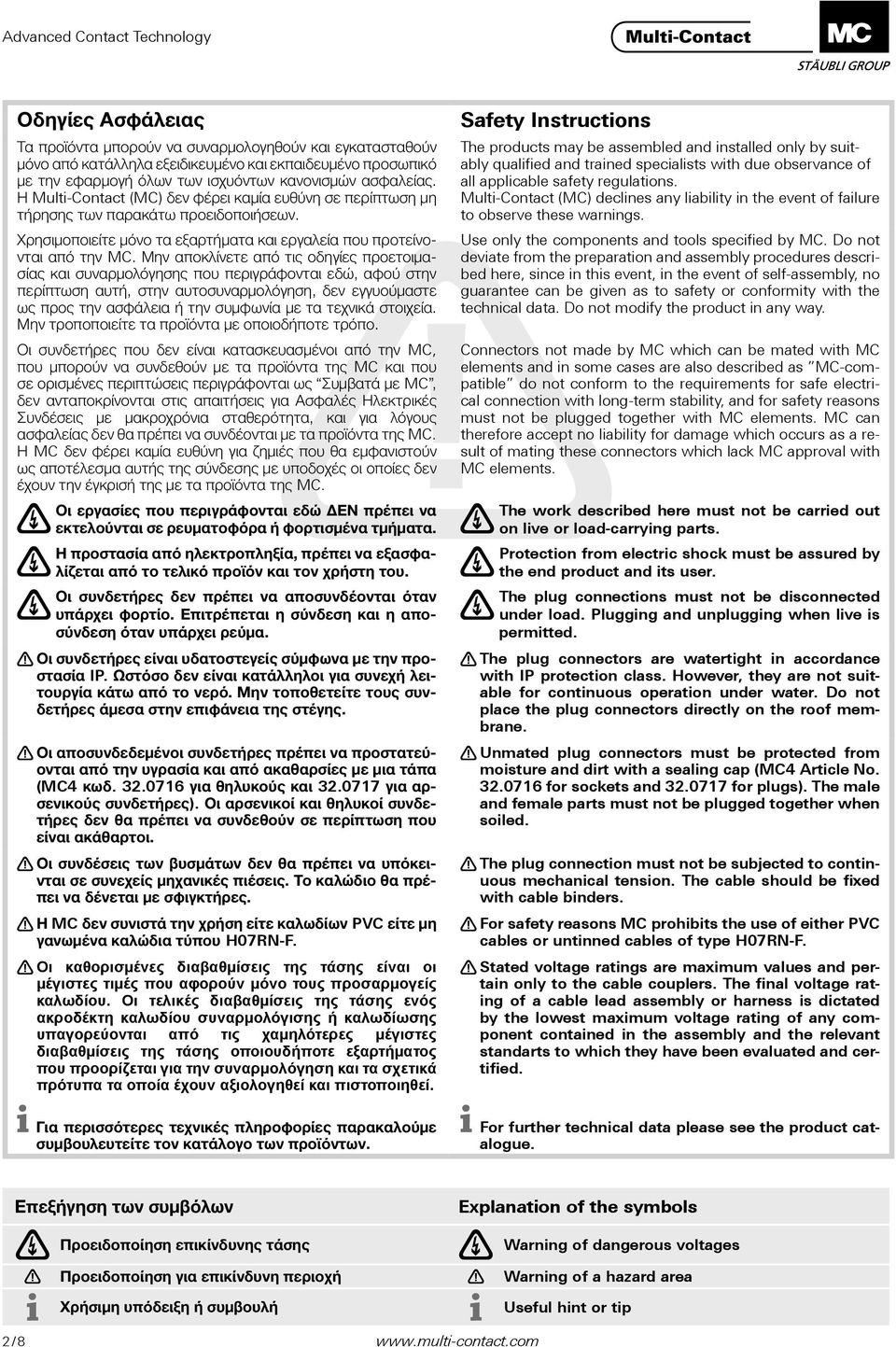

2 Οδηγίες Ασφάλειας Τα προϊόντα μπορούν να συναρμολογηθούν και εγκατασταθούν μόνο από κατάλληλα εξειδικευμένο και εκπαιδευμένο προσωπικό με την εφαρμογή όλων των ισχυόντων κανονισμών ασφαλείας. Η Multi-Contact (MC) δεν φέρει καμία ευθύνη σε περίπτωση μη τήρησης των παρακάτω προειδοποιήσεων. Χρησιμοποιείτε μόνο τα εξαρτήματα και εργαλεία που προτείνονται από την MC. Μην αποκλίνετε από τις οδηγίες προετοιμασίας και συναρμολόγησης που περιγράφονται εδώ, αφού στην περίπτωση αυτή, στην αυτοσυναρμολόγηση, δεν εγγυούμαστε ως προς την ασφάλεια ή την συμφωνία με τα τεχνικά στοιχεία. Μην τροποποιείτε τα προϊόντα με οποιοδήποτε τρόπο. Οι συνδετήρες που δεν είναι κατασκευασμένοι από την MC, που μπορούν να συνδεθούν με τα προϊόντα της MC και που σε ορισμένες περιπτώσεις περιγράφονται ως Συμβατά με MC, δεν ανταποκρίνονται στις απαιτήσεις για Ασφαλές Ηλεκτρικές Συνδέσεις με μακροχρόνια σταθερότητα, και για λόγους ασφαλείας δεν θα πρέπει να συνδέονται με τα προϊόντα της MC. Η MC δεν φέρει καμία ευθύνη για ζημιές που θα εμφανιστούν ως αποτέλεσμα αυτής της σύνδεσης με υποδοχές οι οποίες δεν έχουν την έγκρισή της με τα προϊόντα της MC. Οι εργασίες που περιγράφονται εδώ ΔΕΝ πρέπει να εκτελούνται σε ρευματοφόρα ή φορτισμένα τμήματα. H προστασία από ηλεκτροπληξία, πρέπει να εξασφαλίζεται από το τελικό προϊόν και τον χρήστη του. Οι συνδετήρες δεν πρέπει να αποσυνδέονται όταν υπάρχει φορτίο. Επιτρέπεται η σύνδεση και η αποσύνδεση όταν υπάρχει ρεύμα. Οι συνδετήρες είναι υδατοστεγείς σύμφωνα με την προστασία IP. Ωστόσο δεν είναι κατάλληλοι για συνεχή λειτουργία κάτω από το νερό. Μην τοποθετείτε τους συνδετήρες άμεσα στην επιφάνεια της στέγης. Οι αποσυνδεδεμένοι συνδετήρες πρέπει να προστατεύονται από την υγρασία και από ακαθαρσίες με μια τάπα (MC4 κωδ για θηλυκούς και για αρσενικούς συνδετήρες). Οι αρσενικοί και θηλυκοί συνδετήρες δεν θα πρέπει να συνδεθούν σε περίπτωση που είναι ακάθαρτοι. Οι συνδέσεις των βυσμάτων δεν θα πρέπει να υπόκεινται σε συνεχείς μηχανικές πιέσεις. Το καλώδιο θα πρέπει να δένεται με σφιγκτήρες. Η MC δεν συνιστά την χρήση είτε καλωδίων PVC είτε μη γανωμένα καλώδια τύπου H07RN-F. Οι καθορισμένες διαβαθμίσεις της τάσης είναι οι μέγιστες τιμές που αφορούν μόνο τους προσαρμογείς καλωδίου. Οι τελικές διαβαθμίσεις της τάσης ενός ακροδέκτη καλωδίου συναρμολόγισης ή καλωδίωσης υπαγορεύονται από τις χαμηλότερες μέγιστες διαβαθμίσεις της τάσης οποιουδήποτε εξαρτήματος που προορίζεται για την συναρμολόγηση και τα σχετικά πρότυπα τα οποία έχουν αξιολογηθεί και πιστοποιηθεί. Για περισσότερες τεχνικές πληροφορίες παρακαλούμε συμβουλευτείτε τον κατάλογο των προϊόντων. Safety Instructions The products may be assembled and installed only by suitably qualified and trained specialists with due observance of all applicable safety regulations. Multi-Contact (MC) declines any liability in the event of failure to observe these warnings. Use only the components and tools specified by MC. Do not deviate from the preparation and assembly procedures described here, since in this event, in the event of self-assembly, no guarantee can be given as to safety or conformity with the technical data. Do not modify the product in any way. Connectors not made by MC which can be mated with MC elements and in some cases are also described as MC-compatible do not conform to the requirements for safe electrical connection with long-term stability, and for safety reasons must not be plugged together with MC elements. MC can therefore accept no liability for damage which occurs as a result of mating these connectors which lack MC approval with MC elements. The work described here must not be carried out on live or load-carrying parts. Protection from electric shock must be assured by the end product and its user. The plug connections must not be disconnected under load. Plugging and unplugging when live is permitted. The plug connectors are watertight in accordance with IP protection class. However, they are not suitable for continuous operation under water. Do not place the plug connectors directly on the roof membrane. Unmated plug connectors must be protected from moisture and dirt with a sealing cap (MC4 Article No for sockets and for plugs). The male and female parts must not be plugged together when soiled. The plug connection must not be subjected to continuous mechanical tension. The cable should be fixed with cable binders. For safety reasons MC prohibits the use of either PVC cables or untinned cables of type H07RN-F. Stated voltage ratings are maximum values and pertain only to the cable couplers. The final voltage rating of a cable lead assembly or harness is dictated by the lowest maximum voltage rating of any component contained in the assembly and the relevant standarts to which they have been evaluated and certified. For further technical data please see the product catalogue. Επεξήγηση των συμβόλων Προειδοποίηση επικίνδυνης τάσης Προειδοποίηση για επικίνδυνη περιοχή Χρήσιμη υπόδειξη ή συμβουλή Explanation of the symbols Warning of dangerous voltages Warning of a hazard area Useful hint or tip 2 / 8

3 1 2 Εργαλεία που απαιτούνται (Εικ. Οι απογυμνωτές PV-AZM... συμπεριλαμβανομένων των σιαγώνων όπως και το κλειδί Alan A/F 2,5. Εξωτερική διατομή καλωδίου: 1,5 / 2,5 / 4 / 6 mm² Τύπος: PV-AZM-1.5/6 Κωδικός: Εξωτερική διατομή καλωδίου: 4 / 6 / 10 mm² Τύπος: PV-AZM-4/10 Κωδικός: (ill. 2) Πρέσες PV-CZM... συμπεριλαμβανόμενων των σιαγώνων και των ενσωματωμένων υποδοχών του βύσματος. Πρέσα για: 1,5 / 2,5 / 4 mm² (14 / 12 AWG) Τύπος: PV-CZM Κωδικός: Πρέσα για: 2,5 / 4 / 6 mm² (12 / 10 AWG) Τύπος: PV-CZM Κωδικός: Πρέσα για: 4 / 10 mm² (12 AWG) Τύπος: PV-CZM Κωδικός: Πρέσα για: 12 / 10 / 8 AWG Τύπος: PV-CZM Κωδικός: (Εικ. 3) Σετ κλειδιών σύσφιξης PV-MS, 1 σετ = 2 κλειδιά Κωδικός: Tools required (ill. Stripping pliers PV-AZM... incl. builtin blade as well as hexagonal screwdriver A/F 2,5mm. Cable cross section: 1,5 / 2,5 / 4 / 6 mm² Type: PV-AZM-1.5/6 Order No Cable cross section: 4 / 6 / 10 mm² Type: PV-AZM-4/10 Order No (ill. 2) Crimping pliers PV-CZM... incl. Locator and built-in crimping insert. Crimping range: 1,5 / 2,5 / 4 mm² (14 / 12 AWG) Type: PV-CZM Order No Crimping range: 2,5 / 4 / 6 mm² (12 / 10 AWG) Type: PV-CZM Order No Crimping range: 4 / 10 mm² (12 AWG) Type: PV-CZM Order No Crimping range: 12 / 10 / 8 AWG Typ: PV-CZM Order No (ill. 3) Open-end spanner PV-MS, 1 Set = 2 pieces Order No (Εικ. 4) Κλειδί Σωληνωτό PV-WZ-AD/GWD Κωδικός: (ill. 4) PV-WZ-AD/GWD socket wrench insert to tighten Order No (Εικ. 5) Κλειδί σωληνωτό PV-SSE-AD4 Κωδικός: (ill. 5) PV-SSE-AD4 socket wrench insert to secure Order No (Εικ. 6) Έλεγχος Θέσης PV-PST Κωδικός: (ill. 6) Test plug PV-PST Order No Σημείωση: Ο έλεγχος θέσης δεν μπορεί να χρησιμοποιηθεί με καλώδιο διατομής 8 AWG! Note: The test plug cannot be used with an 8 AWG cable! 3 / 8

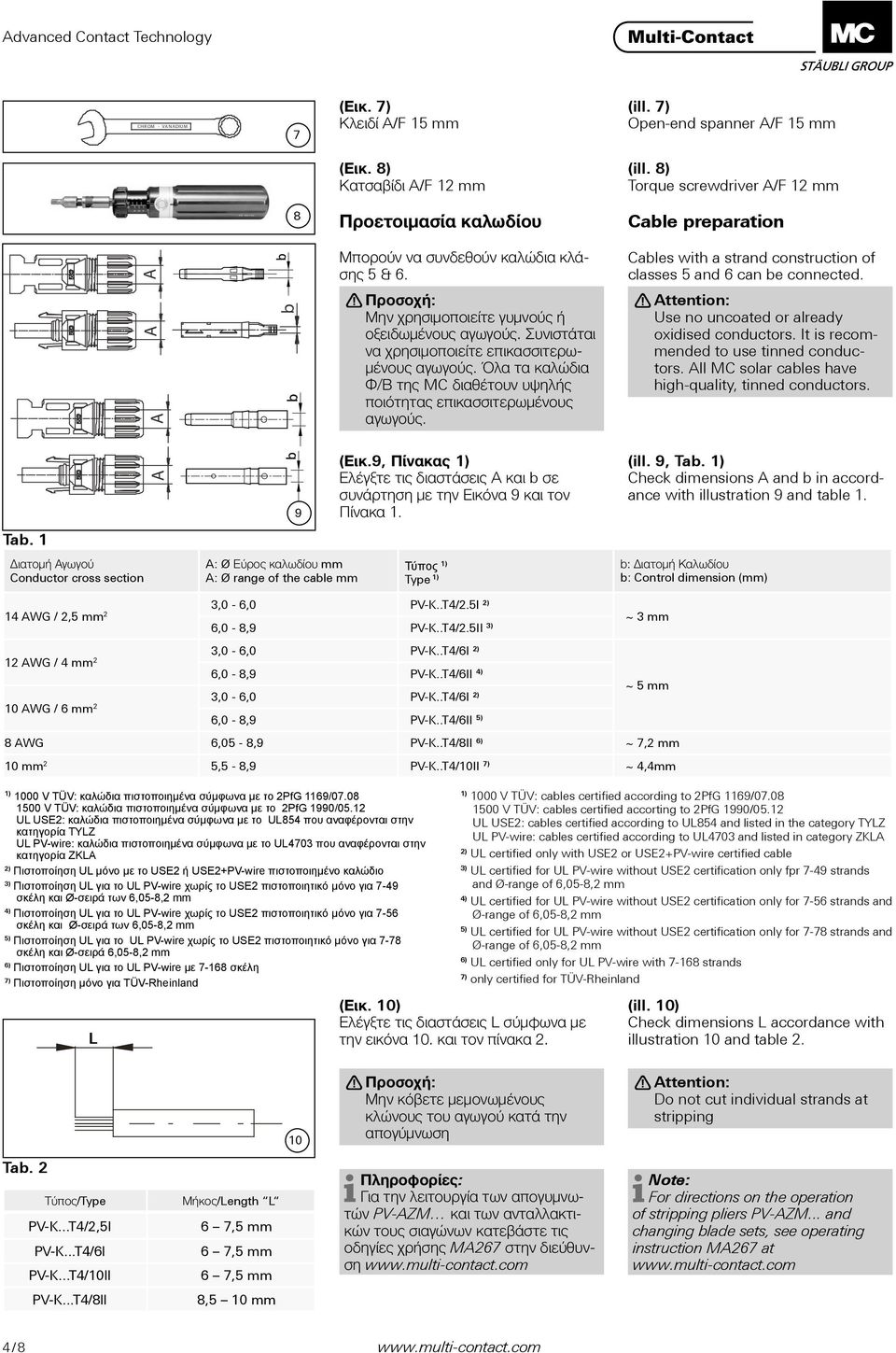

4 CHR OM - VA N ADIU M 7 (Εικ. 7) Κλειδί A/F 15 mm (ill. 7) Open-end spanner A/F 15 mm (Εικ. 8) Κατσαβίδι A/F 12 mm (ill. 8) Torque screwdriver A/F 12 mm 8 Προετοιμασία καλωδίου Cable preparation A Μπορούν να συνδεθούν καλώδια κλάσης 5 & 6. Cables with a strand construction of classes 5 and 6 can be connected. A A b Προσοχή: Μην χρησιμοποιείτε γυμνούς ή οξειδωμένους αγωγούς. Συνιστάται να χρησιμοποιείτε επικασσιτερωμένους αγωγούς. Όλα τα καλώδια Φ/Β της MC διαθέτουν υψηλής ποιότητας επικασσιτερωμένους αγωγούς. Attention: Use no uncoated or already oxidised conductors. It is recommended to use tinned conductors. All MC solar cables have high-quality, tinned conductors. Tab. 1 Διατομή Αγωγού Conductor cross section A A: Ø Εύρος καλωδίου mm A: Ø range of the cable mm 9 (Εικ.9, Πίνακας Ελέγξτε τις διαστάσεις A και b σε συνάρτηση με την Εικόνα 9 και τον Πίνακα 1. Τύπος Type (ill. 9, Tab. Check dimensions A and b in accordance with illustration 9 and table 1. b: Διατομή Καλωδίου b: Control dimension (mm) 14 AWG / 2,5 mm 2 3,0-6,0 PV-K..T4/2.5l 2) 6,0-8,9 PV-K..T4/2.5II 3) ~ 3 mm 12 AWG / 4 mm 2 3,0-6,0 PV-K..T4/6I 2) 6,0-8,9 PV-K..T4/6II 4) ~ 5 mm 10 AWG / 6 mm 2 3,0-6,0 PV-K..T4/6I 2) 6,0-8,9 PV-K..T4/6II 5) 8 AWG 6,05-8,9 PV-K..T4/8II 6) ~ 7,2 mm 10 mm 2 5,5-8,9 PV-K..T4/10II 7) ~ 4,4mm 1000 V TÜV: καλώδια πιστοποιημένα σύμφωνα με το 2PfG 1169/ V TÜV: καλώδια πιστοποιημένα σύμφωνα με το 2PfG 1990/05.12 UL USE2: καλώδια πιστοποιημένα σύμφωνα με το UL854 που αναφέρονται στην κατηγορία TYLZ UL PV-wire: καλώδια πιστοποιημένα σύμφωνα με το UL4703 που αναφέρονται στην κατηγορία ZKLA 2) Πιστοποίηση UL μόνο με το USE2 ή USE2+PV-wire πιστοποιημένο καλώδιο 3) Πιστοποίηση UL για το UL PV-wire χωρίς το USE2 πιστοποιητικό μόνο για 7-49 σκέλη και Ø-σειρά των 6,05-8,2 mm 4) Πιστοποίηση UL για το UL PV-wire χωρίς το USE2 πιστοποιητικό μόνο για 7-56 σκέλη και Ø-σειρά των 6,05-8,2 mm 5) Πιστοποίηση UL για το UL PV-wire χωρίς το USE2 πιστοποιητικό μόνο για 7-78 σκέλη και Ø-σειρά 6,05-8,2 mm 6) Πιστοποίηση UL για το UL PV-wire με σκέλη 7) Πιστοποίηση μόνο για TÜV-Rheinland 1000 V TÜV: cables certified according to 2PfG 1169/ V TÜV: cables certified accorting to 2PfG 1990/05.12 UL USE2: cables certified according to UL854 and listed in the category TYLZ UL PV-wire: cables certified according to UL4703 and listed in category ZKLA 2) UL certified only with USE2 or USE2+PV-wire certified cable 3) UL certified for UL PV-wire without USE2 certification only fpr 7-49 strands and Ø-range of 6,05-8,2 mm 4) UL certified for UL PV-wire without USE2 certification only for 7-56 strands and Ø-range of 6,05-8,2 mm 5) UL certified for UL PV-wire without USE2 certification only for 7-78 strands and Ø-range of 6,05-8,2 mm 6) UL certified only for UL PV-wire with strands 7) only certified for TÜV-Rheinland L (Εικ. 10) Ελέγξτε τις διαστάσεις L σύμφωνα με την εικόνα 10. και τον πίνακα 2. (ill. 10) Check dimensions L accordance with illustration 10 and table Προσοχή: Μην κόβετε μεμονωμένους κλώνους του αγωγού κατά την απογύμνωση Attention: Do not cut individual strands at stripping Tab. 2 Τύπος/Type PV-K...T4/2,5l PV-K...T4/6l PV-K...T4/10ll Μήκος/Length L 6 7,5 mm 6 7,5 mm 6 7,5 mm Πληροφορίες: Για την λειτουργία των απογυμνωτών PV-AZM και των ανταλλακτικών τους σιαγώνων κατεβάστε τις οδηγίες χρήσης MA267 στην διεύθυνση Note: For directions on the operation of stripping pliers PV-AZM... and changing blade sets, see operating instruction MA267 at PV-K...T4/8ll 8,5 10 mm 4 / 8

5 Πρεσάρισμα (Εικ. 1 Ανοίξτε τον σφιγκτήρα (Κ) και κρατήστε τον ανοικτό. Τοποθετήστε την επαφή στην κατάλληλη υποδοχή αναλόγως με την διατομή του αγωγού. Γυρίστε τις αποφύσεις της επαφής προς απάνω. Αφήστε τον σφιγκτήρα (Κ). Η επαφή παραμένει σταθερή. Crimping (ill. 1 Open the clamp (K) and hold. Place the contact in the appropriate crosssection range. Turn the crimp lugs upwards. Release the clamp (K). The contact is fixed. 11 (Εικ. 12) Πατήστε την πρέσα ελαφρά μέχρι οι αποφύσεις της επαφής να τοποθετηθούν σωστά στην μήτρα της πρέσας. (ill. 12) Press the pliers gently together until the crimp lugs are properly located within the crimping die. 12 (Εικ. 13) Εισάγετε την απογυμνωμένη άκρη του καλωδίου μέχρι να ακουμπήσει στην επαφή. Κλείστε τελείως την πρέσα. (ill. 13) Insert the stripped cable end until the insulation comes up against the crimp insert. Completely close the crimping pliers. 13 (Εικ. 14) Ελέγξτε οπτικά το πρεσάρισμα. (ill. 14) Visually check the crimp. 14 Πληροφορίες: Για οδηγίες χρήσης της πρέσας, κατεβάστε τις οδηγίες χρήσης MA251 στην διεύθυνση Έλεγχος της συναρμολόγησης Note: For directions on the operation of the crimping tool, please see operating instructions MA251 at Assembly check 15 (Εικ. 15) Εισάγετε την πρεσαρισμένη υποδοχή μέσα στην μόνωση του αρσενικού ή θηλυκού συνδετήρα μέχρι να μπει στην θέση του και να κάνει «κλικ». Τραβήξτε ελαφρά την υποδοχή για να τσεκάρετε ότι το μεταλλικό τμήμα έχει τοποθετηθεί σωστά. (ill. 15) Insert the crimped-on contact into the insulator of the male or female coupler until it clicks into place. Pull gently on the lead to check that the metal part is correctly engaged. 5 / 8

6 16 (Εικ. 16) Εισάγετε την κατάλληλη άκρη από το εργαλείο Έλεγχος Θέσης στον αρσενικό ή θηλυκό συνδετήρα, όσο πιο μέσα γίνεται. Εάν ο συνδετήρας έχει τοποθετηθεί σωστά, η λευκή γραμμή στο εργαλείο Έλεγχο Θέσης θα πρέπει να είναι ορατή. (ill. 16) Insert the appropriate end of the test pin into the male or female coupler as far as it will go. If the contact is correctly located, the white mark on the test pin must still be visible. Σημείωση: Ο έλεγχος θέσης δεν μπορεί να χρησιμοποιηθεί με καλώδιο διατομής 8 AWG! Note: The test plug cannot be used with an 8 AWG cable! Οι δυνάμεις δεν θα πρέπει να δημιουργούν ορατή παραμόρφωση στο τμήμα που σφραγίζει η μόνωση. Ανατρέξτε στις προδιαγραφές καλωδίων των κατασκευαστών για την ελάχιστη ακτίνα καμπυλότητας. The forces must not create a visible deformation in the sealing portion of the insulation. Refer to cable manufacturers specification for minimum bending radius. 17 (Εικ. 17) Σφίξτε τον στυπειοθλίπτη του καλωδίου με τα Κλειδιά Σύσφιξης PV-MS Ή Σφίξτε τον στυπειοθλίπτη του καλωδίου με τα Σωληνωτά Κλειδιά PV-WZ-AD/GWD και PV-SSE-AD4. Και στις δύο περιπτώσεις: Η ροπή σύσφιξης πρέπει να είναι η κατάλληλη για τα ηλιακά καλώδια που χρησιμοποιείτε. Μια συνηθισμένη τιμή είναι ανάμεσα στα 3,4Nm και 3,5Nm. Συνιστούμε να ρυθμίσετε το κλειδί σύσφιξης πριν την συναρμολόγηση. (ill. 17) Screw up the cable gland hand-tight with the tools PV-MS or tighten the cable gland with the tools PV-WZ-AD/GWD and PV-SSE-AD4. In both cases: The tightening torque must be appropriate for the solar cables used. Typical values are between 3,4 Nm and 3,5 Nm. We recommend to calibrate the torque wrench before assembly. Σύνδεση και Αποσύνδεση του Συνδετήρα χωρίς το κλιπ ασφαλείας PV-SSH4 Plugging and unplugging the cable coupler without safety lock clip PV-SSH4 με τα χέρια by hand 18 Σύνδεση (Εικ. 18) Κουμπώστε τα τμήματα των συνδετήρων μεταξύ τους μέχρι να μπουν στην θέση τους με κλικ. ελέγξτε ότι έχουν συνδεθεί σωστά τραβώντας τους στυπειοθλίπτες. Plugging (ill. 18) Plug the parts of the cable coupler together until they click in place. Check that they have engaged properly by pulling on the cable coupler. με το εργαλείο PV-MS with PV-MS 19 Αποσύνδεση (Εικ. 19) Για να αποσυνδέσετε τους συνδετήρες, πατήστε τα κλείθρα (Χ) μαζί είτε με το χέρι σας ή με τα Κλειδιά Σύσφιξης PV-MS και τραβήξτε τους δύο συνδετήρες χωριστά. Unplugging (ill. 19) To disconnect the contacts, press the latches (X) together either by hand or with the tool PV-MS and pull the halves of the cable coupler apaart. 6 / 8

7 20 Σύνδεση και Αποσύνδεση του Συνδετήρα με το κλιπ ασφαλείας PV-SSH4 Σύνδεση (Εικ. 20) Κουμπώστε τα τμήματα των συνδετήρων μεταξύ τους μέχρι να μπουν στην θέση τους με κλικ. ελέγξτε ότι έχουν συνδεθεί σωστά τραβώντας τους στυπειοθλίπτες. Αποσύνδεση Οι συνδετήρες μπορούν να αποσυνδεθούν μόνο με τα Κλειδιά Σύσφιξης PV-MS. Πατήστε τα κλείθρα (X) μαζί με τα Κλειδιά Σύσφιξης PV-MS και τραβήξτε τους δύο συνδετήρες χωριστά. Όδευση καλωδίου Οι δυνάμεις δεν θα πρέπει να δημιουργούν ορατή παραμόρφωση στο τμήμα που σφραγίζει η μόνωση. Ανατρέξτε στις προδιαγραφές καλωδίων των κατασκευαστών για την ελάχιστη ακτίνα καμπυλότητας. Plugging and unplugging the cable coupler with safety lock clip PV-SSH4 Plugging (ill. 20) Plug the parts of the cable coupler together until they click in place. Check that they have engaged properly by pulling on the cable coupler. Unplugging The cable coupler can be disconnected only with the tool PV-MS. Press the latches (X) together with the tool PV-MS and pull the halves of the coupler apart. Cable routing The forces must not create a visible deformation in the sealing portion of the insulation. Refer to cable manufacturers specification for minimum bending radius. 7 / 8

8 Τεχνικά στοιχεία Κατασκευαστής / Producer: Multi-Contact AG Stockbrunnenrain 8 CH 4123 Allschwil Tel. +41/61/ Fax +41/61/ mail basel@multi-contact.com Technical data Ονομασία τύπου Type designation MC4 Σύστημα σύνδεσης Connector system Ø 4 mm Ονομαστική τάση Ονομαστική ένταση ρεύματος IEC (90 C) Rated voltage Rated current IEC (90 C) 2) 1000 V / 1500 V DC (IEC) 600 V / 1000 V DC (UL) 3) 17 A (1,5 mm²) 22,5 A (2,5 mm², 14 AWG) 30 A (4 mm², 6 mm², 10 AWG) 43 A (10 mm², 8 AWG) Ονομαστική ένταση ρεύματος IEC (85 C) Rated current IEC (85 C) 17 A (1,5 mm 2 ) 22,4 A (2,5 mm 2, 14 AWG) 39 A (4 mm², 12 AWG) 45 A (6 mm 2, 10 AWG) Αύξηση ονομαστικής τάσης Rated surge voltage 12 kv (1000 V DC (IEC)) 16 kv (1500 V DC (IEC)) Εύρος θερμοκρασίας περιβάλλοντος Ambient temperature range -40 C C Ανώτερος περιορισμός θερμοκρασίας Upper limiting temperature 105 C (IEC) Βαθμός προστασίας, Συνδεδεμένο Αποσυνδεδεμένο Degree of protection, mated unmated IP65 / IP68 (1 m/1 h) IP2X Κατηγορία υπέρτασης / Επίπεδο ρύπανσης Overvoltage category / Pollution degree CATIII / 3 Αντίσταση επαφών των συνδετήρων Contact resistance of plug connectors 0,35 mω Πολικότητα των υποδοχών Polarity of the connectors Υποδοχή / Socket = Plus / positive Βύσμα / Plug = Minus / negative Σύστημα ασφάλισης Locking system Snap-in Κατηγορία προστασίας (IEC) Safety class (IEC) 1000 V DC:II 1500 V DC:0 Σύστημα επαφής Contact system MULTILAM Τύπος τερματισμού Type of termination Πρεσάρισμα / Crimping Προειδοποίηση Warning Να μην αποσυνδέεται με φορτίο Do not disconnect under load Υλικό Επαφής Contact material χαλκός,επικασσιτερωμένο/ Copper, tin plated Υλικό μόνωσης Insulation material PC/PA Τάξη φλόγας Flame class UL94-V0 Δοκιμή ψεκασμού νέφους με αλάτι, βαθμός 6 Salt mist spray test, degree of severity 6 IEC Ανθεκτικότητα στην Αμμωνία ( DLG) Ammonia resistance (according to DLG) 1500 h, 70 C / 70 % RH, 750 ppm TÜV-Rheinland πιστοποιημένο σύμφωνα με EN TÜV-Rheinland certified according to EN R UL πιστοποιημένο σύμφωνα με UL 6703 UL certified according to UL 6703 E CSA πιστοποιημένο σύμφωνα με UL 6703 CSA certified according to UL V 2PFG2330: Μόνο για χρήση σε Φ/Β-συστήματα με περιοχές περιορισμένης πρόσβασης / Only for use in PV-systems with restricted access locations 2) 3) Ονομαστική τάση [V] DC Rated voltage [V] DC Ονομαστική τάση [V] DC Rated voltage [V] DC Κατάλληλα καλώδια Suitable wires Έγκυρα μόνο με 1000 V σύμφωνα με 2PfG 1169/07.08 εγκεκριμένα σύρματα Only with valid 1000 V according to 2PfG 1169/07.08 approved wires Έγκυρα μόνο με 1500 V σύμφωνα με 2PfG 1990/05.12 εγκεκριμένα σύρματα Only with valid 1500 V according to 2PfG 1990/05.12 approved wires Κατάλληλα καλώδια Suitable wires Διατομή Αγωγού [mm 2 ] Cable cross section [mm 2 ] 1,5 / 2,5 / 4 / 6 / 10 1,5 / 2,5 / 4 / 6 / 10 Διατομή καλωδίου [mm 2 ] Cable diameter [mm 2 ] 6,05-8,2 (14 / 12 / 10 AWG) 1000 PV Wire 6,05-8,9 (8 AWG) 600 USE 2 cable 3-9 (10 / 12 / 14 AWG) by Multi-Contact AG, Switzerland MA , Index n, Global Communications Με την επιφύλαξη τροποποιήσεων / Subject to alterations
