1 Rockwool akmens vata 40.0 Rockwool techninë inþineriniø árenginiø izoliacija

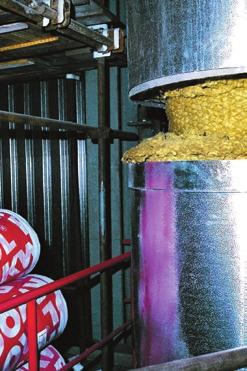

2 Rockwool techninë ðilumos izoliacija Techninë izoliacija Su techninës izoliacijos gaminiais susiduria tie, kas izoliuoja ávairius techninius árenginius ir komunikacijas: vamzdynus, ðildymo árangos prietaisus, ortakius, rezervuarus, kaminus bei panaðius energetinius-ðiluminius árenginius. Techninës izoliacijos gaminiai yra naudojami siekiant: sumaþinti ðilumos nuostolius bei ðilumneðio temperatûros pokyèius; iðvengti kondensato susidarymo ant pavirðiø; sumaþinti pavirðiaus ákaitimo temperatûrà; apsaugoti nuo uþðalimo; sumaþinti ið árenginiø ar komunikacijomis sklindantá triukðmà; apsaugoti nuo ugnies plitimo. Aukðtatemperatûriniai gaminiai ið akmens vatos gali bûti naudojami ir ákaistanèiø ðildymo prietaisø (árangos) bei dûmtraukiø atskyrimui nuo degiø statybiniø konstrukcijø. Techninës izoliacijos gaminiai pasirenkami atsiþvelgiant á ávairius faktorius, pvz.: eksploatacines aplinkos sàlygas (temperatûrà, drëgná, vibracijos intensyvumà, apkrovas ir t.t.), izoliuojamø pavirðiø geometrinius parametrus (apvalûs, staèiakampiai, kreivalinijiniai). Gaminiai gali bûti klasifikuojami pagal ávairius poþymius akmens vatos tanká, standumà (lankstumà), pavirðiaus dangà, gaminio formà, paskirtá ir maksimalià panaudojimo temperatûrà. Visi Rockwool akmens vatos techninës izoliacijos gaminiai iðlaiko aukðtà ir ypaè aukðtà (nuo +250 C iki net C) izoliuojamojo pavirðiaus temperatûrà. Maksimali darbinë temperatûra, kurioje galimas gaminio naudojimas, nurodoma, kad vartotojas galëtø naudoti keliø sluoksniø techninæ izoliacijà. Rockwool akmens vata techninei izoliacijai formuojama á plokðtes, demblius ir kevalus. Plokðtës Plokðtës daþniausiai yra naudojamos staèiakampio bei dideliø matmenø apvalaus ar lenkto skerspjûvio formos árenginiams izoliuoti. Tai gali bûti ávairûs rezervuarai, katilai, krosnys, þidiniai, ventiliacijos kanalai ir pan. Be to, staèiakampë plokðèiø forma yra puikiai iðnaudojama árengiant ávairiø taisyklingø geometriniø formø technologinius árenginius (pvz. garso slopintuvus). Rockwool akmens vatos techninës izoliacijos plokðtës gali bûti be dangos, su stiklo audiniu arba su aliuminio folija. Audiniu dengtos plokðtës yra tinkamos montuoti staèiakampio skerspjûvio ventiliacijos kanalø (ortakiø) viduje. Ar toks montavimo bûdas yra priimtinas, priklauso nuo kanalais tenkanèio oro srauto judëjimo greièio bei vibracijos (triukðmo). Montuojant plokðtes ventiliacijos kanalø viduje, jas bûtina tvirtinti kampuoèiais. Kitais atvejais, kai plokðtës tvirtinamos ið iðorës, jø montavimui yra naudojami privirinami kaiðèiai, smeigës, ávairaus tipo profiliai, plokðtelës ar juostelës. Klojant kelis techninës izoliacijos sluoksnius arèiausiai izoliuojamojo pavirðiaus turi bûti ypaè aukðtas temperatûras atlaikanèios plokðtës (iki +750 C). Metaliniø konstrukcijø apsaugai nuo ugnies yra naudojamos specialios prieðgaisrinës Rockwool izoliacinës plokðtës Conlit. Rockwool interneto puslapyje yra skelbiama skaièiavimo programa, kuri padës greitai bei tiksliai nustatyti ir specialiais klijais, ir smeigëmis tvirtinamø plokðèiø reikalingà izoliacijos sluoksnio storá nurodant tiktai keletà bûtinø parametrø. Dembliai Dembliai yra patys universaliausi techninës izoliacijos gaminiai. Jais patogu izoliuoti ávairiai lenktus pavirðius, didelio skersmens vamz-dþius. Vertikaliai orientuoto plauðo plauðeliø ( Lamella tipo) gaminiai pasiþymi didesniu lankstumu ir standumu, nes gaminyje plauðeliai statmeni izoliuojamam pavirðiui. Tai neleidþia izoliacijai deformuotis nuo atsitiktiniø apkrovø ir jos storis iðlieka vienodas, nes gerai priglunda prie izoliuojamo pavirðiaus. Dembliai gali bûti: padengti impregnuotu popie-riumi, sustiprinti aliuminio folija, sustiprinti vielos tinkleliu. Aliuminio folija dengti dembliai labiau tinka staèiakampio profilio ventiliavimo kanalams izoliuoti estetiðkiau atrodo, lenkiant staèiu kampu yra maþesnë tikimybë, kad áplyð briaunos vietoje. Dembliai, sutvirtinti vielos tinkleliu ir neturintys jokios dangos, labiausiai tinka naudoti ypaè aukðtø temperatûrø pavirðiams izoliuoti (iki +750 C). Juos patogu tvirtinti prie izoliuojamøjø pavirðiø privirintais vielos kaiðèiais. Daþniausiai didesnio tankio ( kg/m 3 ) akmens vatos dembliai parenkami aukðtesnës tem-peratûros pavirðiams izoliuoti, esant sunkesnëms eksploatavimo sàlygoms vibracijai, dideliam izoliuojamøjø konstrukcijø plotui, atsitiktinëms apkrovoms, pvz., didesnio tankio dembliai su vielos tinkleliu yra naudojami ortakiø prieðgaisrinei izoliacijai. Tokie dembliai gali sustabdyti ugnies plitimà iki 180 min. Dembliø izoliacijos storis parenkamas taip, kad maksimali temperatûra iðoriniame jos pavirðiuje bûtø ne aukðtesnë kaip +80 C (kai dembliai padengti impregnuotu popieriumi arba sustiprinta aliuminio folija).

3 Rockwool techninë ðilumos izoliacija Kevalai Kevalais yra vadinami cilindro formos techninës izoliacijos gaminiai. Jie naudojami standartinio skersmens ávairiø vamzdynø ðilumos, kondensato, prieðgaisrinei, o taip pat ir garso izolia-cijai. Kevalai gali bûti padengti aliuminio folija arba PVC plëvele. Kitokia danga dengtus kevalus naudoti priklauso nuo patalpoms, kuriose klojama techninë izoliacija, keliamø higieniniø ir estetiniø reikalavimø. Rockwool akmens vatos lankstûs kevalai be jokio iðankstinio paruoðimo naudojami ir vamzdynø alkûniø izoliavimui, o aliuminio danga uþtikrina tokio kevalo formos stabilumà já lankstant. Ðie kevalai yra lengvai montuojami ant ávairaus skersmens vamzdþiø: reikia tik áspausti kevalà ir uþsandarinti siûlæ. Dël ypatingos kevalø formos, labai palengvëja klojimas ir sutrumpëja montavimo trukmë. Kevalø sekcijose esantys grioveliai uþtikrina kevalo sandarumà, leidþia iðvengti ðilumos tilteliø, stabdo ðilumos perneðimà konvekciniu bûdu. Rockwool techninës izoliacijos parametrø skaièiavimo programa ROCKTEC Kad tinkamai pasirinkti poreikius atitinkantá techninës izoliacijos gaminá, galima Rockwool internetinëje svetainëje www. rockwool.lt pasinaudoti, dabar jau ir lietuviðka, techninës izoliacijos parametrø skaièiavimo programa ROCKTEC. Ðios programos pagalba galima apskaièiuoti: ðilumos nuostolius, pavirðiaus temperatûrà, izoliacijos storá, antikondensacinës izoliacijos storá, izoliacijos storá prieð vidinæ kondensacijà (tekant orui/dujoms), papildomo izoliacijos sluoksnio storá ir izoliacijos ekonomiðkumà. Ði programa parengta remiantis LST EN ISO 12241:1998 standarte nurodyta skaièiavimo metodika ir skirta inþinieriams bei kitiems techninëmis þiniomis disponuojan-tiems asmenims, atsakingiems uþ skaièiavimus ir projekto parengimà. Rockwool akmens vatos gaminiø, skirtø techninei izoliacijai, techniniai rodikliai Gaminio pavadinimas Techrock 60 izoliacinës plokðtës Techrock 100 kietos plokðtës Firebatts ugniai atsparios plokðtës Firerock ugniai atsparios plokðtës þidiniams Industrial Batts Black juodu audiniu dengtos plokðtës Conlit 150 (P) prieðgaisrinës plokðtës Lamella Mat vertikaliai orientuoto plauðo dembliai Industrial Wool techninë akmens vata Wired Mat 80 dembliai su vielos tinkleliu Wired Mat 105 dembliai su vielos tinkleliu Pipe Section vamzdþiø kevalai Flexorock lankstûs vamzdþiø kevalai Termorock kevalai su PVC danga *esant 120 kg/m 3 tankiui. Tankis r [kg/m³] Degumo klasifikacija Ðilumos laidumo koeficientas, [W/mK] Maksimali naudojimo temperatûra l 10 l 50 l 100 l 200 T [C ] Plokðtës Pavirðiaus danga ~ 60 A1 0,035 0,040 0,052 0, C Be dangos ~ 100 A1 0,037 0,040 0,047 0, C Be dangos ~ 110 A1 0,036 0,040 0,047 0, C Be dangos arba su aliuminio folija ~ 80 A1 0, C Su aliuminio folija ~ 60 A1 0,034 0,039 0,048 0, C Su juodu stiklo audiniu ~ 150 A1 0, C ~ 36 A2 - S1, d0 F Dembliai 0,039 0,051 0,064 0, C Be dangos arba su aliuminio folija Su aliuminizuotu popieriumi Su impregnuotu popieriumi ~ 120 A1 0,035* 0,040 0,044 0, C - ~ 80 A1 0,033 0,039 0,047 0, C ~ A1 0,033 0,039 0,046 0, C Kevalai Be dangos arba su aliuminio folija ~ A1 0,035 0,037 0,043 0, C Su aliuminio folija ~ 77 A2 - S1, d0 0,038 0,043 0,052 0, C Su aliuminio folija ~ 83 F 0,036 0,039 0,047 0, C Su PVC danga

4 Rockwool techninë ðilumos izoliacija Techrock 60 Izoliacinës plokðtës Rezervuarø, saugyklø ir kitø þematemperatûriniø talpyklø ðilumos izoliacijai. Maksimali naudojimo temperatûra iki +250 C. Tankis: ~ 60 kg/m 3. = 0,035 W/mK ; 80; du sluoksniai Techrock 60 2 tvirtinimo kaiðtis 3 viela prilaikanti plokðtes tvirtinimo metu 4 apvalkalas Techrock 100 Kietos plokðtës Rezervuarø, saugyklø ir kitø þematemperatûriniø talpyklø ðilumos izoliacijai. Maksimali naudojimo temperatûra iki +250 C. Tankis: ~ 100 kg/m 3. = 0,037 W/mK. Stipris gniuþdant esant 10% deformacijai: ³ 5 kn/m² ; 80; t < 250 C 2 pagrindas 3 du sluoksniai Techrock tvirtinimo kaiðèiai Industrial Batts Black Plokðtës dengtos juodu audiniu Boileriø, siurbliø, ventiliacijos kanalø ðilumos ir garso izoliacijai. Tankis: ~ 60 kg/m 3. = 0,034 W/mK ; 20; 30; 50 1 apvalkalas 2 Industrial Batts Black plokðtës 3 laikiklis ið kampuoèiø Firebatts Ugniai atsparios plokðtës Katilø, krosniø, kaminø, rezervuarø, ventiliacijos kanalø ir kitø plokðèiø pavirðiø ðilumos izoliacijai. Maksimali naudojimo temperatûra iki +750 C. Tankis: ~ 110 kg/m 3. = 0,036 W/mK ; 35; 50; 75; Firebatts plokðtës 2 tvirtinimo kaiðèiai, ant kuriø uþmaunamos izoliacijos plokðtës 3 uþspaudþiamos kaiðèiø galvutës

5 Lamella Mat Vertikalaus pluoðto dembliai su popieriumi ið vienos pusës Rockwool techninë ðilumos izoliacija Vamzdþiø, rezervuarø, ventiliacijos kanalø ðilumos izoliacijai. Tankis: ~ 36 kg/m 3. = 0,039 W/mK ; ; apvalkalas (du sluoksniai) 2 plieninë viela 3 Lamella Mat dembliai su popieriumi 4 vamzdis Lamella Mat Vertikalaus pluoðto dembliai su aliuminio folija Vamzdþiø, rezervuarø, ventiliacijos kanalø ðilumos izoliacijai. Tankis: ~ 36 kg/m 3. = 0,039 W/mK ; ; uþspaudþiamos kaiðèiø galvutës 2 aliuminio juosta (50 ar 70 mm ploèio) 3 tvirtinimo kaiðèiai 4 suverþimo juosta 5 Lamella Mat dembliai su aliuminio folija 6 ventiliacijos kanalas Wired Mat 80 Dembliai su vielos tinkleliu Katilø, krosniø, dûmtraukiø, rezervuarø, vamzdþiø, ventiliacijos kanalø ðilumos izoliacijai ypaè aukðtoje temperatûroje. Maksimali naudojimo temperatûra iki +750 C. Tankis: ~ 80 kg/m 3. = 0,033 W/mK apvalkalas 2 Wired Mat 80 dembliai 3 atskiriantysis þiedas 4 kniedës arba varþtai 5 sujungimas sudaigstomas viela arba sukabinamas metalinëmis kabëmis 6 vamzdis Wired Mat 85 Dembliai su vielos tinkleliu Apvalaus ir stačiakampio skerspjūvio ventiliacijos kanalų (ortakių) priešgaisriniai izoliacijai iki 120 min. Tankis: ~ 85 kg/m 3. = 0,033 W/mK ortakis 2 Wired Mat 85 dembliai 3 sujungimas sudaigstomas viela arba sukabinamas metalinëmis kabëmis

6 Rockwool techninë ðilumos izoliacija Wired Mat 105 Dembliai su vielos tinkleliu Katilø, krosniø, dûmtraukiø, rezervuarø, vamzdþiø, ventiliacijos kanalø ðilumos izoliacijai ypaè aukðtoje temperatûroje. Maksimali naudojimo temperatûra iki +750 C. Tankis: ~ 95 kg/m 3. = 0,033 W/mK ; ðerdis 2 Wired Mat 105 dembliai 3 kaiðèiai izoliacijos tvirtinimui 4 Wied Mat 105 dembliai 5 plieninis apvalkalas Firerock Ugniai atsparios plokðtës þidiniams Þidiniø ádëklø, ugniakurø ðilumos izoliacijai. Maksimali naudojimo temperatûra iki +600 C. Tankis: ~ 80 kg/m 3. = 0,038 W/mK ; 40 1 Firerock plokðtës 2 dûmtraukis 3 þidinio ádëklas 4 vëdinimo grotelës 5 apdaila Pipe Section Vamzdþiø kevalai su aliuminio folija Vamzdþiø ðilumos ir kondensato izoliacijai. Maksimali naudojimo temperatûra iki +650 C. Tankis: ~ kg/m 3. = 0,035 W/mK. Ilgis Vidinis diametras Kevalo storis ; 22; 28; 35; 42; 48; 60; 76; 89; 102; 108; ; 140; 159; 169; 191; 219; 250; 273; ; 30; 40; 50; 60; 80; ; 40; 50; 60; 80; apvalkalas 2 plieninë viela 3 Pipe Section kevalai 4 vamzdis Termorock Vamzdþiø kevalai su PVC plëvele Vamzdþiø ðilumos ir kondensato izoliacijai. Tankis: ~ 83 kg/m 3. = 0,036 W/mK. Ilgis Vidinis diametras Kevalo storis ; 22; 28; 35; 42; 48; 54; 60; 76; 89; 108; 114; ; 30; 40; skersiniø siûliø sandarinimo juosta 2 vamzdis 3 lipni kevalo PVC plëvelës uþlaida 4 PVC plëvele dengtas kevalas Termorock

7 Flexorock lankstûs vamzdþiø kevalai Vamzdþiø ðilumos ir kondensato izoliacijai. Tankis: ~ 77 kg/m 3. = 0,038 W/mK. Rockwool techninë ðilumos izoliacija Ilgis Vidinis diametras Kevalo storis ; 22; 28; 35; 42; 48; 54; 60; 76; 89; 108; 114; 133, ; 30; 40; 50 1 vamzdis 2 alkûnë 3 Flexorock kevalai 4 apvalkalas industrial Wool techninë akmens vata Ertmiø tarp dviejø árenginiø (vamzdynø, rezervuarø) uþpildymui ir ðilumos izoliacijai. Maksimali naudojimo temperatûra iki +750 C. Tankis ir ðilumos laidumas priklauso nuo to kaip stipriai ertmës uþpildytos akmens vata (esant tankiui 120 kg/m 3 apytiksliai λ 10 = 0,035 W/mK). Pakuotë: 20 kg maiðas. 3 1 vamzdis 2 apvalkalas 3 Industrial Wool vata conlit 150 Prieðgaisrinës plokðtës Plieniniø (metaliniø), gelþbetoniniø konstrukcijø, ir staèiakampiø vëdinimo ortakiø prieðgaisrinei ávairiø izoliacijai. Plokðèiø storis parenkamas pagal prieðgaisrinës saugos reikalavimus, konstrukcijø tipà ir matmenis. Tankis: apytiksliai 150 kg/m 3 =0,036 W/mK ; 25; 30; 40; 50; 60; 70 Plokð tës ga li bû ti be jo kios dan gos (þy mi mos Con lit 150 P), ið vie nos pu sës pa deng tos stik lo pluoð to au di niu (Con lit w/ scrim) ar ba aliu mi nio fo li ja (Con lit 150 w/rein for ced alu foil). Plieniniø konstrukcijø prieðgaisrinë izoliacija Staèiakampiø ortakiø prieðgaisrinë izoliacija Gelþbetoniniø konstrukcijø prieðgaisrinë izoliacija conlit nails Specialios conlit smeigës Smeigës naudojamos sujungimø sandarinimui tarp Conlit plokšèiø, o paèios plokštës tvirtinamos privirinamais kaišèiais. Specialios smeigës gaminamos iš galvanizuoto 2,5 mm storio plieno vielos. Pakuotë: 40 mm 150 vnt./pak 60 mm 150 vnt./pak 95 mm 150 vnt./pak conlit glue Klijai conlit glue Specialiai priešgaisrinëms Conlit 150 plokštëms tvirtinti prie mataliniø konstrukcijø. Klijø sudëtis: modifikuotas skystasis stiklas neorganinë ir todël nedegi medþiaga. Sukibimo stipris: (su metalu po 72 val.) 0,3 MPa Išeiga: 0,5 0,7 kg/m 2 Pakuotë: 20 kg kibiras

8 Gaminio pasirinkimas Taikymo sritis Gaminys Rezervuarai, katilai Rezervuarai: < 250 C maþi dideli > 250 C Deguonies rezervuarai Katilai: < 250 C maþi dideli Krosnys: < 250 C > 250 C Þidiniai Plieniniai dûmtraukiai maþi dideli Technologiniai vamzdynai, ðilumos izoliacija ventiliacijos sistemos garso izoliacija Uþdaros tuðtumos Vamzdynai Ðilumos izoliacija: t < 250 C 250 C < t < 750 C 750 C < t < 1000 C Antikondensacinë izoliacija Prieðgaisrinë izoliacija Garso izoliacija Ðilumos tinklai Ortakiai Ðilumos izoliacija staèiakampiai apvalûs Apsauga nuo ugnies staèiakampiai apvalûs Konstrukcijø apsauga nuo ugnies Metalinių konstrukcijų Gelžbetoninių konstrukcijų Lamella Mat Techrock 60 Techrock 100 Termorock Flexorock Pipe Section Wired Mat 80, 105 Wired Mat 85 Firebatts Firerock Industrial Wool Indunstrial Batts Black Conlit 150 prieðgaisrinis izoliavimas ðilumos izoliavimas atsparumas vandeniui Maksimali naudojimo temperatûra Iki C Iki C (+ 650 C) Iki C Iki C ( ) ilgaamþiðkumas Rockwool kokybës kontrolës sistema yra sertifikuota pagal ISO 9001 standartà. A.Goštauto g. 40B, LT Vilnius Tel. (8~5) Faks. (8~5) office@rockwool.lt
