1 ISWM-TINOS: Development and implementation of a demonstration system on Integrated Solid Waste Management for Tinos in line with the Waste Framework Directive Deliverable 6-15(+): Oral Presentations given to 4th International Conference of the Hellenic Solid Waste Management Association 2012 Action 6: Dissemination activities Activity 6.7: Development and distribution of informative material, leaflets, brochures etc & Prepared by: Municipality of Tinos LIFE+ Environmental Policy & Governance National Technical University of Athens Università degli studi di Verona Centre for Research & Technology Hellas/Chemical Process & Energy Resources Institute The Project is co-financed by LIFE+, the EU financial instrument for the environment. LIFE 10/ENV/GR/000610

2 Acknowledgements The ISWM-TINOS team would like to acknowledge the European financial instrument for the Environment (LIFE+) for the financial support.

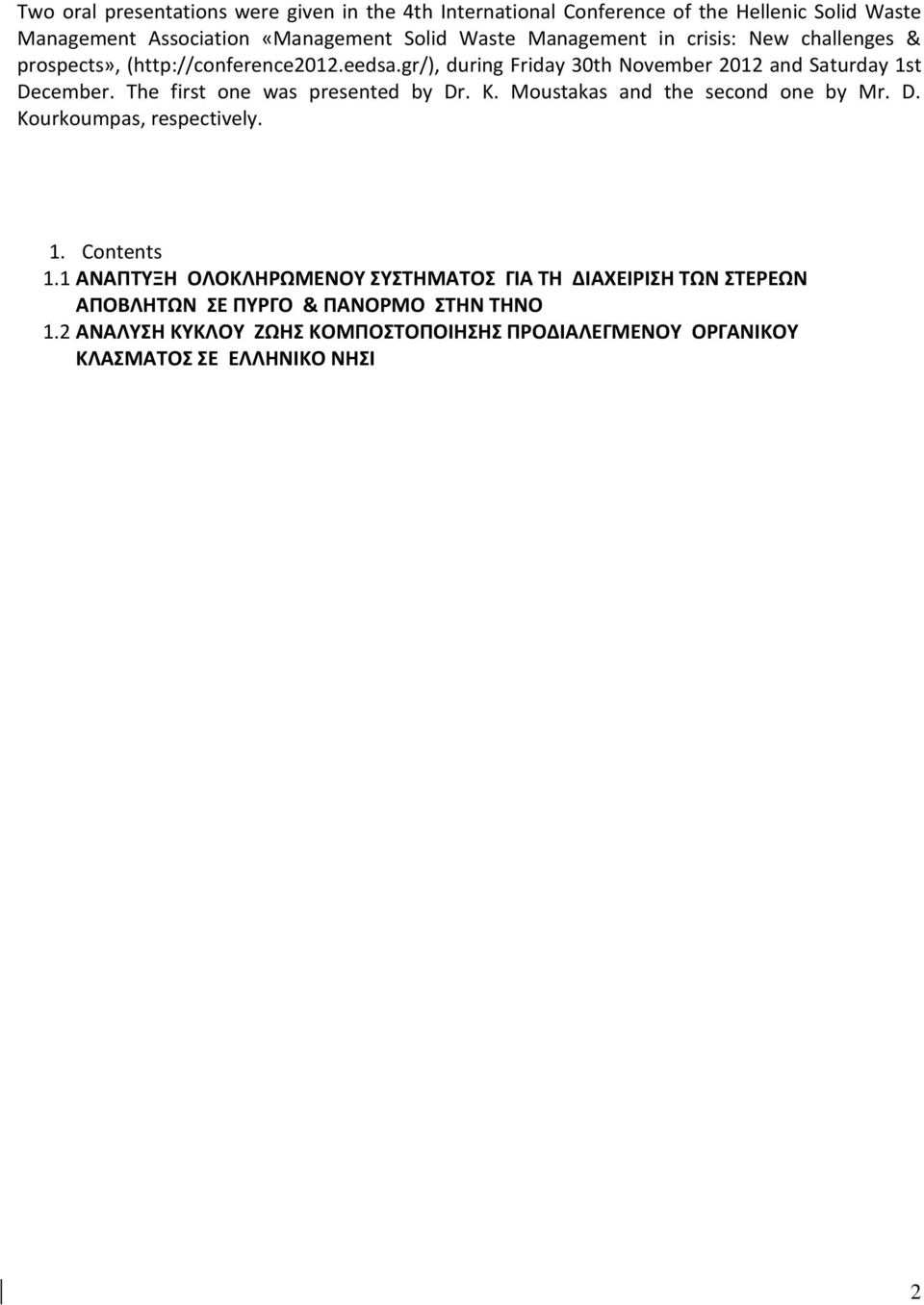

3 Two oral presentations were given in the 4th International Conference of the Hellenic Solid Waste Management Association «Management Solid Waste Management in crisis: New challenges & prospects», ( during Friday 30th November 2012 and Saturday 1st December. The first one was presented by Dr. K. Moustakas and the second one by Mr. D. Kourkoumpas, respectively. 1. Contents 1.1 ΑΝΑΠΤΥΞΗ ΟΛΟΚΛΗΡΩΜΕΝΟΥ ΣΥΣΤΗΜΑΤΟΣ ΓΙΑ ΤΗ ΔΙΑΧΕΙΡΙΣΗ ΤΩΝ ΣΤΕΡΕΩΝ ΑΠΟΒΛΗΤΩΝ ΣE ΠΥΡΓΟ & ΠΑΝΟΡΜΟ ΣΤΗΝ ΤΗΝΟ 1.2 ΑΝΑΛΥΣΗ ΚΥΚΛΟΥ ΖΩΗΣ ΚΟΜΠΟΣΤΟΠΟΙΗΣΗΣ ΠΡΟΔΙΑΛΕΓΜΕΝΟΥ ΟΡΓΑΝΙΚΟΥ ΚΛΑΣΜΑΤΟΣ ΣΕ ΕΛΛΗΝΙΚΟ ΝΗΣΙ 2

4 Ανάπτυξη ολοκληρωμένου συστήματος για τη διαχείριση των στερεών αποβλήτων σε Πύργο & Πάνορμο στην Τήνο Δ. Μαλαμής, Κ. Μουστάκας, Αν. Βιδάλης, Μ. Λοϊζίδου Παρασκευή 30 Νοεμβρίου ο Διεθνές Συνέδριο ΕΕΔΣΑ «Διαχείριση στερεών αποβλήτων σε κρίση: Νέες προκλήσεις και προοπτικές»

5 Οδηγία 2008/98/ΕΚ & Νόμος 4042/2012 Εδραίωση της ξεχωριστής συλλογής χαρτιού, γυαλιού, πλαστικού και μετάλλου τουλάχιστον μέχρι το Ανακύκλωση 50% των ΑΣΑ ή μέρος αυτών μέχρι το 2020 (χαρτιού, γυαλιού, πλαστικού και μετάλλου τουλάχιστον) Τίθεται έως το 2015, ποσοστό χωριστής συλλογής των βιολογικών αποβλήτων κατ ελάχιστον 5% του συνολικού βάρους των παραγόμενων βιολογικών αποβλήτων, και έως το 2020, ποσοστό χωριστής συλλογής κατ ελάχιστον 10%. 2

6 Πεδίο εφαρμογής του ολοκληρωμένου σχεδίου διαχείρισης των ΑΣΑ Τήνος Έκταση: 197,04 km 2 Πληθυσμός: κάτοικοι 1 Ιστορική Πρωτεύουσα Πύργος 2 Πρωτεύουσα: Πόλη της Τήνου 3

7 Κατανομή του πληθυσμού ανά μέγεθος οικισμού Μέγεθος σε κατοίκους Αριθμός Οικισμών Ποσοστό πληθυσμού επί του συνόλου Άνω των ,24 % ,47% ,54% ,57% ,17% ΣΥΝΟΛΟ % Επεξεργασία στοιχείων ΕΣΥΕ

8 Εκτιμώμενες ποσότητες ΑΣΑ για Πύργο & Πάνορμο Έτος ΑΣΑ (kg)

9 Εκτιμώμενη Σύσταση ΑΣΑ για Πύργο & Πάνορμο Κλάσμα ΑΣΑ /Περιοχή Πύργος & Πάνορμος Μέση σύσταση Δημοτικών ΑΣΑ (% κ.β.) Οργανικά 41,75 Χαρτί Χαρτόνι 20,98 Μέταλλα 6,20 Γυαλί 10,08 Πλαστικό 10,88 Δ-Ξ-Υ 4,51 Λοιπά 5,61 Σύνολο 100

10 Επιλογή της μεθόδου διαλογής στην πηγή Η επιλογή της οργανωτικής δομής της συλλογής: αποτελεσματικότητα των διαθέσιμων μεθόδων διαλογής στην πηγή ειδικά χαρακτηριστικά της περιοχής. Πύργος 7

11 Επιλογή της μεθόδου διαλογής στην πηγή Το σύστημα θα περιλαμβάνει τη διαλογή στην πηγή: (α) βιοαποβλήτων, (β) χαρτιού & χαρτονιού, (γ) γυαλιού, (δ) πλαστικών & μετάλλων (από κοινού συλλογή). Oι συμμετέχοντες θα ρίχνουν τα υλικά στους αντίστοιχους εξωτερικούς κάδους που θα έχουν τοποθετηθεί μόνιμα σε κατάλληλα σημεία. Το όχημα συλλογής θα συλλέγει και θα μεταφέρει το περιεχόμενο των κάδων σε έναν ειδικά καθορισμένο χώρο πλησίον των κοινοτήτων. 8

12 Επιλογή της μεθόδου διαλογής στην πηγή Η χρήση διαφορετικών χρωμάτων κάδων & λοιπού εξοπλισμού μέσα και έξω από το σπίτι θα βοηθήσει στη διάκριση των υλικών από τα συμμετέχοντα νοικοκυριά. Τα χρώματα είναι: 1. Καφέ: Βιοαπόβλητα 2. Κίτρινο: Χαρτί & Χαρτόνι 3. Πορτοκαλί: Γυαλί 4. Κόκκινο: Μέταλλα & Πλαστικά 5. Γκρι: Υπόλοιπα απορρίμματα (υφιστάμενοι κάδοι). Τα οργανικά θα μεταφέρονται σε μονάδα κομποστοποίησης, ενώ τα ανακυκλώσιμα θα συγκεντρώνονται σε διαφορετικά container και θα μεταφέρονται περιοδικά σε ΚΔΑΥ της Αττικής (σε συνεργασία με την ΕΕΑΑ). 9

13 Θέση υφιστάμενων κάδων στον Πύργο ISWM - TINOS

14 Θέση υφιστάμενων κάδων στον Πάνορμο ISWM - TINOS

15

16 Φωτογραφίες από το χώρο όπου θα εγκατασταθεί το σύστημα κομποστοποίησης

17 Καθορισμός τύπου, αριθμού, δυναμικότητας & θέσης εξοπλισμού προσωρινής αποθήκευσης Οικιακά απορρίμματα Βιοαπόβλητα: Ο εξοπλισμός που θα χρησιμοποιηθεί για τη συλλογή θα περιλαμβάνει ένα μικρό καλάθι περίπου 10L & βιοδιασπώμενες σακούλες. Ξηρά Ανακυκλώσιμα: Τα ξηρά ανακυκλώσιμα, δηλαδή (1) χαρτί & χαρτόνι, (2) γυαλί και (3) πλαστικά & μέταλλα θα συλλέγονται ξεχωριστά με κατάλληλες επαναχρησιμοποιούμενες τσάντες.

18 Καθορισμός τύπου, αριθμού, δυναμικότητας & θέσης εξοπλισμού προσωρινής αποθήκευσης Ταξινόμηση των ρευμάτων στερεών απορριμμάτων κατά τη διαλογή στην πηγή Χρώμα επαναχρησιμοποιούμενης τσάντας Χωρητικ ότητα Χαρτί & Χαρτόνι Κίτρινο 10L Γυαλί Πορτοκαλί 10L Μέταλλα & Πλαστικά Κόκκινο 10L

19 Καθορισμός τύπου, αριθμού, δυναμικότητας & θέσης εξοπλισμού προσωρινής αποθήκευσης Ο όλος εσωτερικός εξοπλισμός που απαιτείται για τη διαλογή στην πηγή των ΑΣΑ είναι: Bιοαπόβλητα: 100 τεμάχια από μικρούς κάδους των 10L & βιοδιασπώμενες σακούλες. Ξηρά ανακυκλώσιμα: 300 τεμάχια επαναχρησιμοποιούμενων τσαντών 16

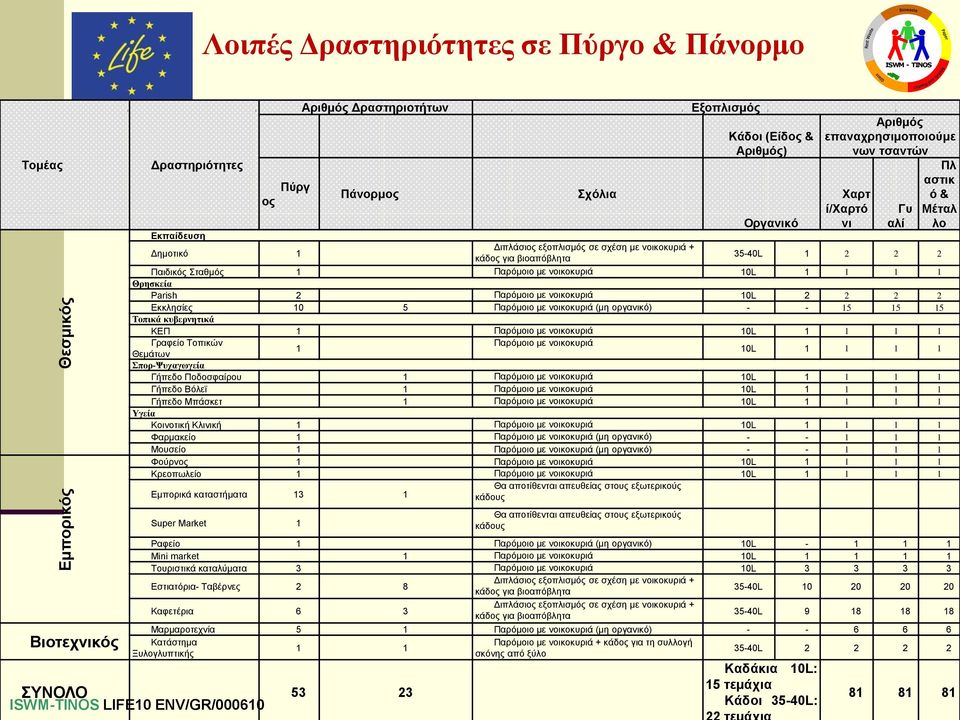

20 Εμπορικός Θεσμικός Λοιπές Δραστηριότητες σε Πύργο & Πάνορμο Τομέας Βιοτεχνικός Δραστηριότητες Εκπαίδευση Πύργ ος Δημοτικό 1 Αριθμός Δραστηριοτήτων Πάνορμος ΣΥΝΟΛΟ Σχόλια Διπλάσιος εξοπλισμός σε σχέση με νοικοκυριά + κάδος για βιοαπόβλητα Εξοπλισμός Κάδοι (Είδος & Αριθμός) Οργανικό Αριθμός επαναχρησιμοποιούμε νων τσαντών Χαρτ ί/χαρτό νι Γυ αλί Πλ αστικ ό & Μέταλ λο 35-40L Παιδικός Σταθμός 1 Παρόμοιο με νοικοκυριά 10L Θρησκεία Parish 2 Παρόμοιο με νοικοκυριά 10L Εκκλησίες 10 5 Παρόμοιο με νοικοκυριά (μη οργανικό) Τοπικά κυβερνητικά ΚΕΠ 1 Παρόμοιο με νοικοκυριά 10L Γραφείο Τοπικών Παρόμοιο με νοικοκυριά 1 Θεμάτων 10L Σπορ-Ψυχαγωγεία Γήπεδο Ποδοσφαίρου 1 Παρόμοιο με νοικοκυριά 10L Γήπεδο Βόλεϊ 1 Παρόμοιο με νοικοκυριά 10L Γήπεδο Μπάσκετ 1 Παρόμοιο με νοικοκυριά 10L Υγεία Κοινοτική Κλινική 1 Παρόμοιο με νοικοκυριά 10L Φαρμακείο 1 Παρόμοιο με νοικοκυριά (μη οργανικό) Μουσείο 1 Παρόμοιο με νοικοκυριά (μη οργανικό) Φούρνος 1 Παρόμοιο με νοικοκυριά 10L Κρεοπωλείο 1 Παρόμοιο με νοικοκυριά 10L Θα αποτίθενται απευθείας στους εξωτερικούς Εμπορικά καταστήματα 13 1 κάδους Super Market 1 Θα αποτίθενται απευθείας στους εξωτερικούς κάδους Ραφείο 1 Παρόμοιο με νοικοκυριά (μη οργανικό) 10L Mini market 1 Παρόμοιο με νοικοκυριά 10L Τουριστικά καταλύματα 3 Παρόμοιο με νοικοκυριά 10L Εστιατόρια- Ταβέρνες 2 8 Διπλάσιος εξοπλισμός σε σχέση με νοικοκυριά + κάδος για βιοαπόβλητα 35-40L Καφετέρια 6 3 Διπλάσιος εξοπλισμός σε σχέση με νοικοκυριά + κάδος για βιοαπόβλητα 35-40L Μαρμαροτεχνία 5 1 Παρόμοιο με νοικοκυριά (μη οργανικό) Κατάστημα Παρόμοιο με νοικοκυριά + κάδος για τη συλλογή L Ξυλογλυπτικής σκόνης από ξύλο Καδάκια 10L: 15 τεμάχια Κάδοι 35-40L:

21 Καθορισμός τύπου, αριθμού, δυναμικότητας & θέσης εξοπλισμού προσωρινής αποθήκευσης Βιοαπόβλητα: Το οργανικό ρεύμα αποβλήτων από εμπορικές & λοιπές δημόσιες δραστηριότητες θα συλλέγεται με τη χρήση ενός μικρού κάδου 10L ή 40L. Μαζί με τους κάδους των 10L ή 40L, θα μοιραστούν κατάλληλες βιοδιασπώμενες σακούλες. Συνολικά θα διανεμηθούν: 15 κάδοι των 10L και 22 κάδοι των 40L, σακούλες για τους κάδους των 10L & σακούλες για τους κάδους μεγαλύτερου μεγέθους. Ξηρά ανακυκλώσιμα: Θα δοθούν 283 επαναχρησιμοποιούμενες τσάντες. 18

22 Εξωτερικοί Κάδοι O σχεδιασμός περιλαμβάνει τον προσδιορισμό της θέσης κάθε εξωτερικού κάδου για κάθε υλικό-στόχο. Η εκτίμηση του αριθμού και της δυναμικότητας των εξωτερικών κάδων συλλογής των προδιαλεγμένων υλικών βασίζεται στα εξής: (α) την ημερήσια ποσότητα (όγκο) συλλογής ανά υλικό διαλογής, (β) τη συμβατότητα των κάδων συλλογής με το διαθέσιμο όχημα συλλογής και μεταφοράς των ΑΣΑ, (γ) την υφιστάμενη χωροθέτηση των κάδων, (δ) τη δυναμικότητα των υφιστάμενων κάδων για τη συλλογή των ΑΣΑ (ε) τη συχνότητα συλλογής. 19

23 Εξωτερικοί Κάδοι Θα απαιτηθούν: 30 κάδοι των 240L για χαρτί/χαρτόνι 30 κάδοι των 240L για γυαλί 35 κάδοι των 240L για πλαστικό & μέταλλο 30 κάδοι των 120L για βιοαπόβλητα Τέλος, η συχνότητας συλλογής για κάθε ρεύμα αποβλήτων ορίστηκε κάθε: 2 με 3 ημέρες για τα βιοαπόβλητα το καλοκαίρι και το χειμώνα αντίστοιχα, 4 μέρες για το χαρτί/χαρτόνι & τα πλαστικά/μέταλλα & 25 ημέρες για το γυαλί. 20

24 Συχνότητα Μεταφοράς Containers Ρεύματα ΑΣΑ Είδος Container Δυναμικότητα Container (m 3 ) Βαθμός συμπίεσης Όγκος Ρεύματος αποβλήτου (m 3 /ημέρα) Συχνότητα μεταφοράς (ημέρες) (ετήσια) Χαρτί/Χαρτόνι Με πρέσα 20 1/3 0,24 Κάθε 83 5 Γυαλί Ανοικτό 20 Όχι 0,11 Κάθε Πλαστικά & Μέταλλα Ανοικτό 32 Όχι 0,85 Κάθε

25 Ενημέρωση πολιτών ΠΡΙΝ ΤΗΝ ΕΝΑΡΞΗ ΕΠΙΣΤΟΛΗ ΔΗΜΑΡΧΟΥ ΕΝΗΜΕΡΩΤΙΚΟ ΦΥΛΛΑΔΙΟ ΕΝΑΡΞΗ ΚΑΔΟΙ & ΣΑΚΟΥΛΕΣ ΦΥΛΛΑΔΙΑ ΟΔΗΓΙΩΝ ΕΝΗΜΕΡΩΣΗ ΚΑΤΑ ΤΗΝ ΕΦΑΡΜΟΓΗ ΕΝΗΜΕΡΩΤΙΚΕΣ ΕΚΔΗΛΩΣΕΙΣ (ΣΧΟΛΕΙΑ, ΠΟΛΙΤΙΣΤΙΚΑ ΚΕΝΤΡΑ, κ.α.) ΔΙΑΧΥΣΗ ΑΠΟΤΕΛΕΣΜΑΤΩΝ ΔΙΑΘΕΣΗ ΚΟΜΠΟΣΤ ΣΤΟΥΣ ΠΟΛΙΤΕΣ

26 Ενημέρωση & Αποδοχή των πολιτών: Το κρίσιμο σημείο για επιτυχία εγχειρήματος

27 Ενημέρωση & Αποδοχή των πολιτών: Το κρίσιμο σημείο για επιτυχία εγχειρήματος

28 Ευχαριστώ για την προσοχή σας

29 Chemical Process and Energy Resources Institute Centre for Research and Technology Hellas ΑΝΑΛΥΣΗ ΚΥΚΛΟΥ ΖΩΗΣ ΚΟΜΠΟΣΤΟΠΟΙΗΣΗΣ ΠΡΟΔΙΑΛΕΓΜΕΝΟΥ ΟΡΓΑΝΙΚΟΥ ΚΛΑΣΜΑΤΟΣ ΣΕ ΕΛΛΗΝΙΚΟ ΝΗΣΙ Σάββατο 1 Δεκεμβρίου 2012 Αξιοποίηση προϊόντων Εγκαταστάσεων Επεξεργασίας- Συστήματα Κομποστοποίησης Δ. Κουρκούμπας, Γ. Θεοπούλου, Π. Γραμμέλης, Σ. Καρέλλας

30 Σκοπός Υπολογισμός της συνολικής επίδρασης της κομποστοποίησης στο φαινόμενο του θερμοκηπίου, στηριζόμενη στις αρχές της Ανάλυσης Κύκλου Ζωής

31 Ανάλυση Κύκλου Ζωής (1) Ορισμός Η ανάλυση κύκλου ζωής (Life Cycle Analysis, LCA) είναι μία συστηματική και αναλυτική μέθοδος που βοηθάει στην αναγνώριση, εκτίμηση και ελαχιστοποίηση των περιβαλλοντικών επιπτώσεων από μία μεμονωμένη δραστηριότητα ή μία πλήρη διαδικασία παραγωγής.

32 Ανάλυση Κύκλου Ζωής (2) Μεθοδολογία

33 Κομποστοποίηση σε ελληνικό Νησί Δυσκολία χωροθέτησης των απορριμμάτων εξαιτίας της περιορισμένης έκτασης, η οποία εντείνεται με την έντονη τουριστική κίνηση κατά τους καλοκαιρινούς μήνες. Μονάδες κομποστοποίησης: μικρές, ευέλικτες μονάδες ως προς την εισροή των απορριμμάτων για την κάλυψη των συγκεκριμένων αναγκών.

34 Ορισμός μονάδας βάσης για την ΑΚΖ Κατηγορίες εκπομπών Εκτίμηση των περιβαλλοντικών επιπτώσεων με τον υπολογισμό των ισοδύναμων εκπομπών CO 2eq ανά τόνο σύμμεικτων απορριμμάτων kg CO 2eq /Μg ΑΣΑ Κατηγορίες εκπομπών Άμεσες εκπομπές: Απευθείας εκπομπές της εξεταζόμενης διαδικασίας Έμμεσες εκπομπές: Απευθείας εκπομπές περιφερειακών διαδικασιών (μέσω άλλων ΑΚΖ) Αποφευχθείσες εκπομπές: Εκπομπές που αποφεύγονται με τη χρήση των προϊόντων της διαδικασίας.

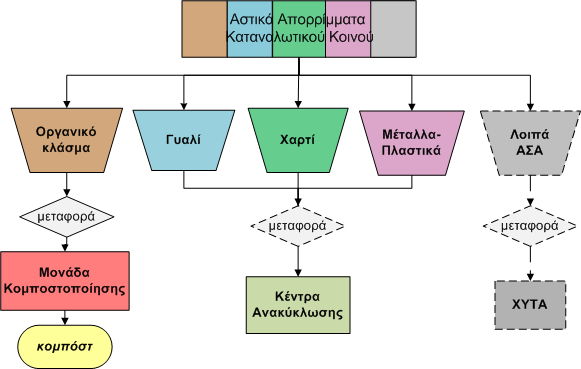

35 Περιγραφή Εξεταζόμενου Συστήματος (1) Σύστημα συλλογής Ρεύματα κάδων Κάδος κομποστοποίησης Κάδος ανακύκλωσης χαρτιού Κάδος ανακύκλωσης γυαλιού Κάδος ανακύκλωσης μετάλλωνπλαστικού (1) Κάδος ανακύκλωσης μετάλλων πλαστικού (2) Κάδος ανακύκλωσης μετάλλων πλαστικού (3) Ποσοστό επί της συνολικής ποσότητας των αστικών απορριμμάτων του καταναλωτικού κοινού 60% οργανικό κλάσμα 70% χαρτί 70% γυαλί 60 % πλαστικό 70% μέταλλα σιδήρου 70% μέταλλα αλουμινίου

36 Περιγραφή Εξεταζόμενου Συστήματος (2) Μονάδα κομποστοποίησης Μίξη πράσινων και οργανικού σε oογκομετρική αναλογία 1:1 Διάρκεια βιολογικής αποδόμησης 21 ημέρες Ωρίμανση σε σειράδια σε κλειστή μονάδα

37 Περιγραφή Εξεταζόμενου Συστήματος (3) Σύσταση ΑΣΑ-Ποσότητα απορριμμάτων Εξεταζόμενη περιοχή: Αριθμός κατοίκων: 1000 Παραγωγή απορριμμάτων: 1400 kg/ημέρα

38 Όρια εξεταζόμενου συστήματος Συλλογή Οργανικού κλάσματος (κατασκευή κάδων, μεταφορά) Ανακύκλωση υλικών από τα σύμμεικτα απορρίμματα Κατασκευή Μονάδας Κατανάλωση ηλεκτρικής ενέργειας Διαδικασία κομποστοποίησης (Αποδόμηση οργανικού κλάσματος) Εφαρμογή κομπόστ για αντικατάσταση λιπασμάτων

39 Βασικές Παραδοχές-Υπολογισμοί Εκπομπές CO 2 κατά τη φάση αποδόμησης βιογενείς Εκπομπές CΗ 4 κατά τη φάση αποδόμησης μη βιογενείς (λόγω μη επαρκούς αερισμού σε θερμοκρασίες άνω των 40 o C) Λόγος C/N ίσος με 24 βάσει προσεγγιστικών καμπυλών που προκύπτουν από τη διεθνή βιβλιογραφία Σύστημα συλλογής: 46 καφέ κάδοι HDPE 120 L χωρητικότητας Κατανάλωση ηλεκτρικής ενέργειας: 50kWh/Mg ΑΣΑ Συνολική διανυόμενη απόσταση για τη μεταφορά του οργανικού κλάσματος: 10 km ημερησίως

40 Αποτελέσματα Βασικού Σεναρίου Ισοδύναμες εκπομπές kg CO 2 / Mg ΑΣΑ Άμεσες Εκπομπές Αποδόμηση οργανικού κλάσματος 0.45 Μεταφορά οργανικού κλάσματος στη 1.42 μονάδα κομποστοποίησης Έμμεσες Εκπομπές Αποφευχθείσες Εκπομπές Ηλεκτρική ενέργεια Διασυνδεδεμένο Μη διασυνδεδεμένο Κατασκευή/Υποδομή μονάδας Κατασκευή κάδων Αποθήκευση άνθρακα Λίπασμα Ν Λίπασμα P Λίπασμα Κ Σύστημα διαλογής ανακυκλώσιμων υλικών Χαρτί Πλαστικό Γυαλί Μέταλλα Σιδήρου Μέταλλα Αλουμινίου

41 Ανάμιξη χαρτιού με το οργανικό κλάσμα Α: Βασικό, Β: 8% χαρτί προς κομποστοποίηση, Γ: 21% χαρτί προς κομποστοποίηση

42 Σχετική Αναφορά Συμμετοχή του ΕΚΕΤΑ/ΙΔΕΠ και χρηματοδότηση από το LIFE+: ISWM-TINOS: Ανάπτυξη και εφαρμογή πιλοτικού συστήματος για την ολοκληρωμένη διαχείριση των στερεών αποβλήτων στην Τήνο σε συμφωνία με την Οδηγία Πλαίσιο για τα στερεά απόβλητα Άλλοι Συμμετέχοντες: Δήμος Τήνου Εθνικό Μετσόβιο Πολυτεχνείο Università degli studi di Verona

43 Συμπεράσματα Η μέθοδος της κομποστοποίησης σύμφωνα με τις αρχές της ανάλυσης κύκλου ζωής έχει μικρότερη επίδραση στο φαινόμενο του θερμοκηπίου σε σχέση με τη μέθοδο της υγειονομικής ταφής των απορριμμάτων (προσεγγίζει την τιμή 1600kg CO 2eq /tdry waste) Οι περιβαλλοντικές επιδράσεις της κομποστοποίησης εξαρτώνται από τις μεθόδους διατήρησης των αερόβιων διαδικασιών Τα αποτελέσματα της ανάλυσης κύκλου ζωής της διαδικασίας της κομποστοποίησης εξαρτώνται σε μεγάλο βαθμό από τις παραμέτρους αντιστάθμισης που θα χρησιμοποιηθούν (πχ το είδος λιπασμάτων). Μεγαλύτερο όφελος παρουσιάζεται με την αντικατάσταση λιπάσματος Ν. Μεγαλύτερο περιβαλλοντικό όφελος κατά την ανακύκλωση του χαρτιού σε σχέση με την κομποστοποίησή του με το υπόλοιπο οργανικό κλάσμα.

44 ΕΥΧΑΡΙΣΤΩ ΓΙΑ ΤΗΝ ΠΡΟΣΟΧΗ ΣΑΣ
