ΔΙΑΣΦΑΛΙΣΗ ΠΟΙΟΤΗΤΑΣ ΣΚΥΡΩΝ ΓΡΑΜΜΗΣ

Transcript

1 2010 ΓΕΝΙΚΗ ΙΕΥΘΥΝΣΗ ΥΠΟ ΟΜΗΣ ΙΕΥΘΥΝΣΗ ΓΡΑΜΜΗΣ ΔΙΑΣΦΑΛΙΣΗ ΠΟΙΟΤΗΤΑΣ ΣΚΥΡΩΝ ΓΡΑΜΜΗΣ Ανέστης Κωστίδης Κωνσταντίνος Κουντούρης Τηλ.: Fax.:

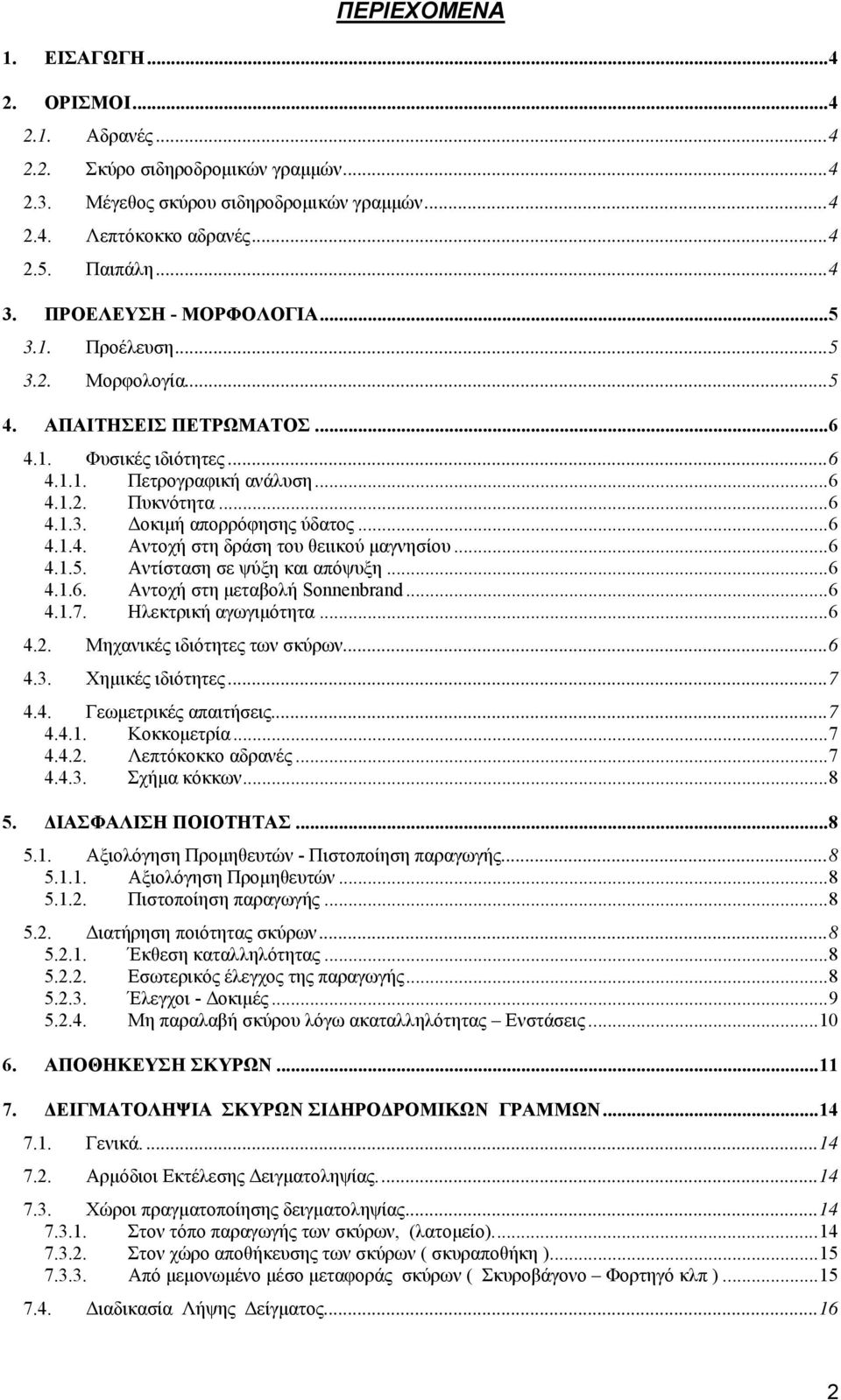

2 ΠΕΡΙΕΧΟΜΕΝΑ 1. ΕΙΣΑΓΩΓΗ ΟΡΙΣΜΟΙ Αδρανές Σκύρο σιδηροδρομικών γραμμών Μέγεθος σκύρου σιδηροδρομικών γραμμών Λεπτόκοκκο αδρανές Παιπάλη ΠΡΟΕΛΕΥΣΗ - ΜΟΡΦΟΛΟΓΙΑ Προέλευση Μορφολογία ΑΠΑΙΤΗΣΕΙΣ ΠΕΤΡΩΜΑΤΟΣ Φυσικές ιδιότητες Πετρογραφική ανάλυση Πυκνότητα Δοκιμή απορρόφησης ύδατος Αντοχή στη δράση του θειικού μαγνησίου Αντίσταση σε ψύξη και απόψυξη Αντοχή στη μεταβολή Sonnenbrand Ηλεκτρική αγωγιμότητα Μηχανικές ιδιότητες των σκύρων Χημικές ιδιότητες Γεωμετρικές απαιτήσεις Κοκκομετρία Λεπτόκοκκο αδρανές Σχήμα κόκκων ΔΙΑΣΦΑΛΙΣΗ ΠΟΙΟΤΗΤΑΣ Αξιολόγηση Προμηθευτών - Πιστοποίηση παραγωγής Αξιολόγηση Προμηθευτών Πιστοποίηση παραγωγής Διατήρηση ποιότητας σκύρων Έκθεση καταλληλότητας Εσωτερικός έλεγχος της παραγωγής Έλεγχοι - Δοκιμές Μη παραλαβή σκύρου λόγω ακαταλληλότητας Ενστάσεις ΑΠΟΘΗΚΕΥΣΗ ΣΚΥΡΩΝ ΔΕΙΓΜΑΤΟΛΗΨΙΑ ΣΚΥΡΩΝ ΣΙΔΗΡΟΔΡΟΜΙΚΩΝ ΓΡΑΜΜΩΝ Γενικά Αρμόδιοι Εκτέλεσης Δειγματοληψίας Χώροι πραγματοποίησης δειγματοληψίας Στον τόπο παραγωγής των σκύρων, (λατομείο) Στον χώρο αποθήκευσης των σκύρων ( σκυραποθήκη ) Από μεμονωμένο μέσο μεταφοράς σκύρων ( Σκυροβάγονο Φορτηγό κλπ ) Διαδικασία Λήψης Δείγματος

3 7.5. Αποστολή δείγματος στο Εργαστήριο Ελέγχου του Οργανισμού ΕΡΓΑΣΤΗΡΙΑΚΕΣ ΔΟΚΙΜΕΣ ΓΙΑ ΤΟΝ ΠΟΙΟΤΙΚΟ ΕΛΕΓΧΟ ΤΩΝ ΣΚΥΡΩΝ Εργαστηριακός Ποιοτικός Έλεγχος Ομοιογένεια Καθαρότητα Κοκκομετρική σύνθεση Δείκτης Πλακοειδών Δοκιμή Los Ange/es (LΑ RB ) Δοκιμή Micro Deval, MDE RB ΔΙΑΦΟΡΕΣ ΠΑΛΑΙΩΝ ΚΑΙ ΝΕΩΝ ΠΡΟΔΙΑΓΡΑΦΩΝ

4 1. ΕΙΣΑΓΩΓΗ Τα σκύρα αποτελούν βασικό στοιχείο της επιδομής των σιδηροδρομικών γραμμών και από την ποιότητα των εξαρτάται βασικά η σταθερότητα της γεωμετρίας αυτών, εξασφαλίζοντας την σε μεγάλο βαθμό απόσβεση των δονήσεων των συρμών, την ομοιόμορφη κατανομή των φορτίων κύλισης και την άμεση αποστράγγιση των ομβρίων υδάτων. Συμβάλουν όπως προκύπτει από διεθνή στοιχεία * κατά 15% - 20% στην διαμόρφωση του κόστους κατασκευής μιας νέας σιδηροδρομικής γραμμής, αποτελώντας μια σημαντική δαπάνη στον επενδυτικό προϋπολογισμό ενός σιδηροδρομικού δικτύου. Τα σκύρα μπορούν να χαρακτηριστούν κατά μία έννοια αναλώσιμο σιδηροδρομικό υλικό και το γεγονός αυτό δημιουργεί την ανάγκη συνεχούς προμήθειας του, τόσο για την συντήρηση και ανακαίνιση υφισταμένων τμημάτων του σιδηροδρομικού δικτύου, όσο για το στρώσιμο νέων γραμμών (εκσυγχρονιστικά έργα). 2. ΟΡΙΣΜΟΙ 2.1. Αδρανές Αδρανές θεωρείται το Κοκκώδες υλικό που χρησιμοποιείται στις κατασκευές. Το αδρανές μπορεί να είναι φυσικό, τεχνητό ή ανακυκλωμένο Σκύρο σιδηροδρομικών γραμμών Σκύρο σιδηροδρομικών γραμμών θεωρείται το αδρανές που χρησιμοποιείται στην κατασκευή σιδηροδρομικών γραμμών, του οποίου το 100% της επιφάνειας των κόκκων μπορεί να περιγραφεί ως απολύτως θραυστό Μέγεθος σκύρου σιδηροδρομικών γραμμών Μέγεθος σκύρου σιδηροδρομικών γραμμών είναι ο χαρακτηρισμός των σιδηροδρομικών αδρανών βάσει του μεγέθους ανοίγματος των κόσκινων, μεταξύ αυτός μικρότερου ανοίγματος (d) και αυτός μεγαλύτερου (D). Ο χαρακτηρισμός αυτός, κάνει αποδεκτή την παρουσία μερικών συγκρατούμενων κόκκων στο ανώτερο κόσκινο (με άνοιγμα D) και μερικών διερχόμενων κόκκων στο κατώτερο κόσκινο (με άνοιγμα d) Λεπτόκοκκο αδρανές Το λεπτόκοκκο αδρανές χαρακτηρίζεται από κλάσμα μεγέθους κόκκων σκύρου σιδηροδρομικών γραμμών που διέρχεται από κόσκινο με διάμετρο οπής 0,5mm Παιπάλη Η παιπάλη χαρακτηρίζεται από κλάσμα μεγέθους κόκκων σκύρου σιδηροδρομικών γραμμών που διέρχεται από κόσκινο με διάμετρο οπής 0,063mm. * Σημείωση : Βαρέα μηχανήματα ανακαίνισης σιδηροδρομικής επιδομής «Κ. Σ. Γιαννακός» 4

5 3. ΠΡΟΕΛΕΥΣΗ - ΜΟΡΦΟΛΟΓΙΑ 3.1. Προέλευση Τα σκύρα σιδ/κής γραμμής, προέρχονται από θραύση βράχων, που εξορύσσονται από λατομεία μαγματικών, δηλαδή ηφαιστειογενών και πλουτωνίων πετρωμάτων (με εξαίρεση τα πετρώματα τύπου ελαφρόπετρας και πουζολάνης), καθώς και ορισμένων μεταμορφωσιγενών πετρωμάτων, (π.χ. γνεύσιος, αμφιβολίτης, χαλαζίτης κλπ). Οι βράχοι εξορύσσονται από τους υγιείς όγκους του πετρώματος στο λατομείο με απόρριψη: - όλων των μη καθαρών και μη υγιών τμημάτων - των περιοχών επαφής με γειτονικά μη υγιή πετρώματα - των επιφανειακών τμημάτων του μετώπου - της άμμου, της σκόνης και γαιωδών προσμίξεων - των ξένων λοιπών υλικών. Το σκύρο δεν επιτρέπεται να περιλαμβάνει τεμάχια από: ξύλο, οργανική ύλη, μέταλλα, πλαστικό, τροποποιούμενα πετρώματα, ούτε θιξοτροπικά, διογκούμενα, διαλυτά υλικά, σηπόμενες ύλες, καύσιμα ή υλικά που μολύνουν το περιβάλλον (βιομηχανικά απόβλητα) Μορφολογία Το πέτρωμα από το οποίο εξορύσσονται τα σκύρα γραμμής, πρέπει να είναι ομοιογενές, όπως φαίνονται στην παρακάτω φωτογραφία. Εικόνα 1 : Πέτρωμα κατάλληλο προς θραύση Το σχήμα των κόκκων των σκύρων, πρέπει να είναι κυβικής μορφής, πολυεδρικό και γωνιώδες. Εικόνα 2 : Υλικό που προέρχεται από θραύση κατάλληλων πετρωμάτων 5

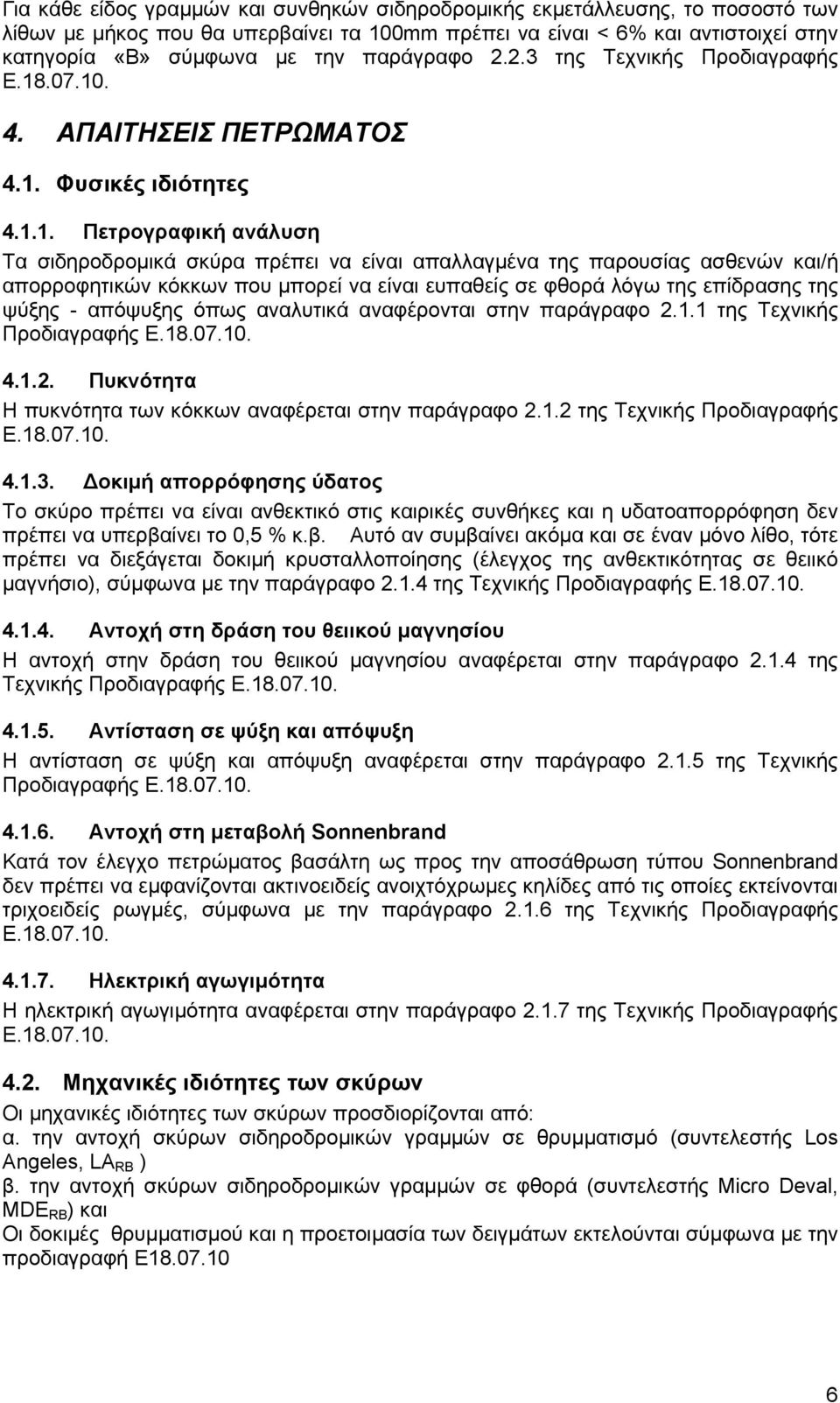

6 Για κάθε είδος γραμμών και συνθηκών σιδηροδρομικής εκμετάλλευσης, το ποσοστό των λίθων με μήκος που θα υπερβαίνει τα 100mm πρέπει να είναι < 6% και αντιστοιχεί στην κατηγορία «Β» σύμφωνα με την παράγραφο της Τεχνικής Προδιαγραφής Ε ΑΠΑΙΤΗΣΕΙΣ ΠΕΤΡΩΜΑΤΟΣ 4.1. Φυσικές ιδιότητες Πετρογραφική ανάλυση Τα σιδηροδρομικά σκύρα πρέπει να είναι απαλλαγμένα της παρουσίας ασθενών και/ή απορροφητικών κόκκων που μπορεί να είναι ευπαθείς σε φθορά λόγω της επίδρασης της ψύξης - απόψυξης όπως αναλυτικά αναφέρονται στην παράγραφο της Τεχνικής Προδιαγραφής Ε Πυκνότητα Η πυκνότητα των κόκκων αναφέρεται στην παράγραφο της Τεχνικής Προδιαγραφής Ε οκιμή απορρόφησης ύδατος Το σκύρο πρέπει να είναι ανθεκτικό στις καιρικές συνθήκες και η υδατοαπορρόφηση δεν πρέπει να υπερβαίνει το 0,5 % κ.β. Αυτό αν συμβαίνει ακόμα και σε έναν μόνο λίθο, τότε πρέπει να διεξάγεται δοκιμή κρυσταλλοποίησης (έλεγχος της ανθεκτικότητας σε θειικό μαγνήσιο), σύμφωνα με την παράγραφο της Τεχνικής Προδιαγραφής Ε Αντοχή στη δράση του θειικού μαγνησίου Η αντοχή στην δράση του θειικού μαγνησίου αναφέρεται στην παράγραφο της Τεχνικής Προδιαγραφής Ε Αντίσταση σε ψύξη και απόψυξη Η αντίσταση σε ψύξη και απόψυξη αναφέρεται στην παράγραφο της Τεχνικής Προδιαγραφής Ε Αντοχή στη μεταβολή Sonnenbrand Κατά τον έλεγχο πετρώματος βασάλτη ως προς την αποσάθρωση τύπου Sonnenbrand δεν πρέπει να εμφανίζονται ακτινοειδείς ανοιχτόχρωμες κηλίδες από τις οποίες εκτείνονται τριχοειδείς ρωγμές, σύμφωνα με την παράγραφο της Τεχνικής Προδιαγραφής Ε Ηλεκτρική αγωγιμότητα Η ηλεκτρική αγωγιμότητα αναφέρεται στην παράγραφο της Τεχνικής Προδιαγραφής Ε Μηχανικές ιδιότητες των σκύρων Οι μηχανικές ιδιότητες των σκύρων προσδιορίζονται από: α. την αντοχή σκύρων σιδηροδρομικών γραμμών σε θρυμματισμό (συντελεστής Los Angeles, LA RB ) β. την αντοχή σκύρων σιδηροδρομικών γραμμών σε φθορά (συντελεστής Micro Deval, MDE RB ) και Οι δοκιμές θρυμματισμού και η προετοιμασία των δειγμάτων εκτελούνται σύμφωνα με την προδιαγραφή Ε

7 4.3. Χημικές ιδιότητες Το παραγόμενο υλικό (σκύρα) δεν πρέπει να περιέχει επικίνδυνες ουσίες σύμφωνα με την προδιαγραφή Ε παράγραφος Γεωμετρικές απαιτήσεις Κοκκομετρία Η κοκκομετρική διαβάθμιση του σκύρου σιδηροδρομικών γραμμών προσδιορίζεται σύμφωνα με την προδιαγραφή Ε παράγραφος Για την εξέταση του δείγματος χρησιμοποιούνται κόσκινα ελέγχου διάτρητης πλάκας τετράγωνης οπής ,5-22,4 χιλιοστών. Το διερχόμενο ποσοστό μάζας των σκύρων σε συνάρτηση με το μέγεθος των οπών των κόσκινων, δίδεται από τον παρακάτω πίνακα: Μέγεθος των οπών των κόσκινων (mm) ιερχόμενο (%) μάζας έως έως 65 31,5 1 έως 25 22,4 Στον τόπο παραγωγής 0 έως 3 22,4 Στο έργο ή στην αποθήκη έως 5 31,50 έως Υπό ορισμένες συνθήκες μπορεί να χρησιμοποιείται κόσκινο 25mm αντί του κοσκίνου 22,4mm για επιτρεπόμενη ανοχή 0 έως Λεπτόκοκκο αδρανές Λεπτά σωματίδια Η δοκιμή για τον προσδιορισμό τους διεξάγεται σύμφωνα με την προδιαγραφή Ε παράγραφος Για κάθε είδος γραμμών και συνθηκών σιδηροδρομικής εκμετάλλευσης, απαιτούνται οι ακόλουθες τιμές: Τόπος παραλαβής παρτίδας σκύρου Ποσοστό του συνολικού βάρους του δείγματος που διέρχεται από κόσκινο 0,50 mm Στον τόπο της παραγωγής < 0,6 %. Για σκύρα τα οποία παραλαμβάνονται στο έργο ή στην αποθήκη το ποσοστό του δείγματος που θα διέρχεται από το κόσκινο 0,50 mm θα είναι < 1,0 % Παιπάλη Ο έλεγχος για τον προσδιορισμό του ποσοστού παιπάλης αναφέρεται στην παράγραφο της προδιαγραφής Ε Τόπος παραλαβής παρτίδας σκύρου Ποσοστό του συνολικού βάρους του δείγματος που διέρχεται από κόσκινο 0,063 mm Στον τόπο παραγωγής < 0,5 %. Για σκύρα τα οποία παραλαμβάνονται στο έργο ή στην αποθήκη το ποσοστό του δείγματος που θα διέρχεται απ το κόσκινο 0,063 mm θα είναι < 1,0 %. 7

8 Σχήμα κόκκων Για τον προσδιορισμό του σχήματος των κόκκων, σύμφωνα με την προδιαγραφή Ε παράγραφος 2.2.3, διεξάγονται οι κάτωθι δοκιμές: Α. είκτης σχήματος Β. είκτης Πλακοειδούς Γ. Μήκος κόκκων 5. ΙΑΣΦΑΛΙΣΗ ΠΟΙΟΤΗΤΑΣ 5.1. Αξιολόγηση Προμηθευτών - Πιστοποίηση παραγωγής Ο προμηθευτής κατά την διαγωνιστική διαδικασία και πριν την ανάθεση σ αυτόν της προμήθειας σκύρων αξιολογείται και πιστοποιείται σύμφωνα με τις παραγράφους και της τεχνικής προδιαγραφής Ε Κατά την διάρκεια της παραγωγής σκύρων η παραγωγή θα ελέγχεται σύμφωνα με το Κεφάλαιο 3 της τεχνικής προδιαγραφής Ε Αξιολόγηση Προμηθευτών Το λατομείο από το οποίο θα προέρχονται τα σκύρα θα πρέπει να διαθέτει ήλωση Συμμόρφωσης CE (σύστημα 2+), από αρμόδιο Οργανισμό Πιστοποίησης για αδρανή υλικά. Ανεξάρτητα από τα ανωτέρω, η Ε ΙΣΥ Α.Ε., με ορισμένη από αυτήν Επιτροπή, δύναται κατά περίπτωση να προβεί σε περαιτέρω ελέγχους συντάσσοντας προς τούτο μία έκθεση καταλληλότητας, σύμφωνα με τα αναφερόμενα στο Κεφάλαιο της τεχνικής προδιαγραφής Ε Πιστοποίηση παραγωγής Για την πιστοποίηση της παραγωγής ο προμηθευτής θα παρέχει στην Ε ΙΣΥ Α.Ε. κάθε στοιχείο που θα ζητηθεί σχετικά με την τήρηση των διαδικασιών παραγωγής που αφορά την δήλωση συμμόρφωσης CE ιατήρηση ποιότητας σκύρων Για την επίτευξη και διατήρηση της απαιτούμενης ποιότητας απαραίτητα είναι: Η έκθεση καταλληλότητας Ο εσωτερικός έλεγχος κατά την διάρκεια της παραγωγής Οι έλεγχοι δοκιμές κατά την παραγωγή Έκθεση καταλληλότητας Η έκθεση καταλληλότητας αποτελείται από: α. Ένα πιστοποιητικό πραγματογνωμοσύνης, το οποίο εκδίδεται από πιστοποιημένο πραγματογνώμονα, για την γεωλογική, πετρογραφική και μορφολογική αξιολόγηση του πετρώματος, λαμβάνοντας υπόψη και την χημική σύνθεση αυτού (περιεκτικότητα σε επικίνδυνες ουσίες, όπως αμίαντος, ραδιενεργά στοιχεία κ.α.), και β. Ένα πιστοποιητικό ελέγχου καταλληλότητας των σκύρων, το οποίο εκδίδεται από ορισμένη από την Ε ΙΣΥ Α.Ε. επιτροπή και στο οποίο θα αναφέρεται η αξιολόγηση αφενός μεν των δειγμάτων, που θα λαμβάνει η προαναφερόμενη Επιτροπή, σύμφωνα με το Κεφάλαιο 2 της τεχνικής προδιαγραφής Ε , αφετέρου δε η διαδικασία παραγωγής των σκύρων (λατόμευση, θραύση πετρώματος, αποθήκευση και μεταφορά) Εσωτερικός έλεγχος της παραγωγής Σύμφωνα με την παράγραφο 3.3 της τεχνικής προδιαγραφής Ε , ο παραγωγός πρέπει να εκτελεί εσωτερικούς ελέγχους της τρέχουσας παραγωγής. Ο Τεχνικός φάκελος με τα δικαιολογητικά του εσωτερικού ελέγχου της παραγωγής πρέπει να φυλάσσονται, με ευθύνη του προμηθευτή, για επτά (7) χρόνια. 8

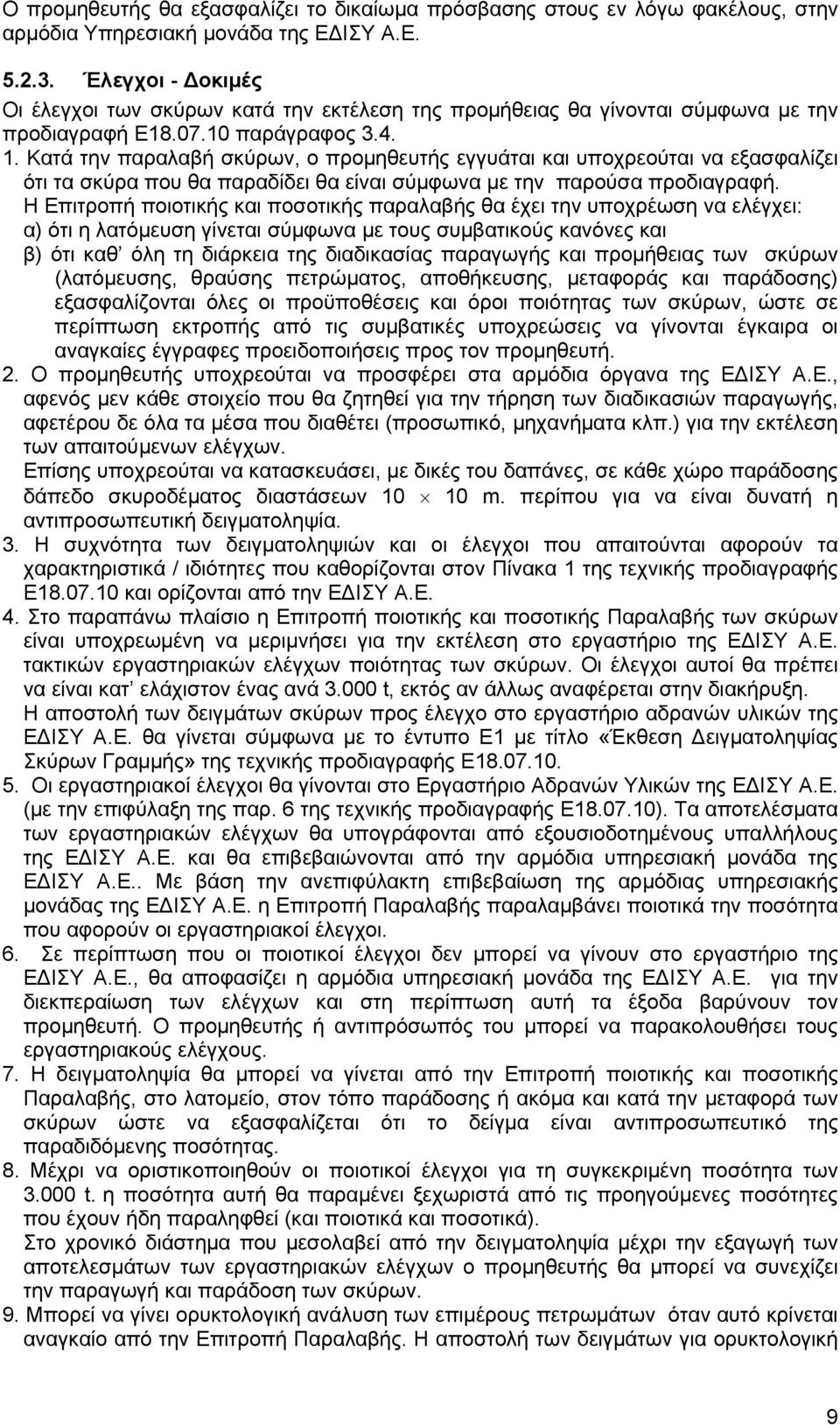

9 Ο προμηθευτής θα εξασφαλίζει το δικαίωμα πρόσβασης στους εν λόγω φακέλους, στην αρμόδια Υπηρεσιακή μονάδα της Ε ΙΣΥ Α.Ε Έλεγχοι - οκιμές Οι έλεγχοι των σκύρων κατά την εκτέλεση της προμήθειας θα γίνονται σύμφωνα με την προδιαγραφή Ε παράγραφος Κατά την παραλαβή σκύρων, ο προμηθευτής εγγυάται και υποχρεούται να εξασφαλίζει ότι τα σκύρα που θα παραδίδει θα είναι σύμφωνα με την παρούσα προδιαγραφή. Η Επιτροπή ποιοτικής και ποσοτικής παραλαβής θα έχει την υποχρέωση να ελέγχει: α) ότι η λατόμευση γίνεται σύμφωνα με τους συμβατικούς κανόνες και β) ότι καθ όλη τη διάρκεια της διαδικασίας παραγωγής και προμήθειας των σκύρων (λατόμευσης, θραύσης πετρώματος, αποθήκευσης, μεταφοράς και παράδοσης) εξασφαλίζονται όλες οι προϋποθέσεις και όροι ποιότητας των σκύρων, ώστε σε περίπτωση εκτροπής από τις συμβατικές υποχρεώσεις να γίνονται έγκαιρα οι αναγκαίες έγγραφες προειδοποιήσεις προς τον προμηθευτή. 2. Ο προμηθευτής υποχρεούται να προσφέρει στα αρμόδια όργανα της Ε ΙΣΥ Α.Ε., αφενός μεν κάθε στοιχείο που θα ζητηθεί για την τήρηση των διαδικασιών παραγωγής, αφετέρου δε όλα τα μέσα που διαθέτει (προσωπικό, μηχανήματα κλπ.) για την εκτέλεση των απαιτούμενων ελέγχων. Επίσης υποχρεούται να κατασκευάσει, με δικές του δαπάνες, σε κάθε χώρο παράδοσης δάπεδο σκυροδέματος διαστάσεων m. περίπου για να είναι δυνατή η αντιπροσωπευτική δειγματοληψία. 3. Η συχνότητα των δειγματοληψιών και οι έλεγχοι που απαιτούνται αφορούν τα χαρακτηριστικά / ιδιότητες που καθορίζονται στον Πίνακα 1 της τεχνικής προδιαγραφής Ε και ορίζονται από την Ε ΙΣΥ Α.Ε. 4. Στo παραπάνω πλαίσιo η Επιτροπή ποιοτικής και ποσοτικής Παραλαβής των σκύρων είναι υποχρεωμένη να μεριμνήσει για την εκτέλεση στο εργαστήριο της Ε ΙΣΥ Α.Ε. τακτικών εργαστηριακών ελέγχων ποιότητας των σκύρων. Οι έλεγχοι αυτοί θα πρέπει να είναι κατ ελάχιστον ένας ανά t, εκτός αν άλλως αναφέρεται στην διακήρυξη. Η αποστολή των δειγμάτων σκύρων προς έλεγχο στο εργαστήριο αδρανών υλικών της Ε ΙΣΥ Α.Ε. θα γίνεται σύμφωνα με το έντυπο Ε1 με τίτλο «Έκθεση ειγματοληψίας Σκύρων Γραμμής» της τεχνικής προδιαγραφής Ε Οι εργαστηριακοί έλεγχοι θα γίνονται στο Εργαστήριο Αδρανών Υλικών της Ε ΙΣΥ Α.Ε. (με την επιφύλαξη της παρ. 6 της τεχνικής προδιαγραφής Ε ). Τα αποτελέσματα των εργαστηριακών ελέγχων θα υπογράφονται από εξουσιοδοτημένους υπαλλήλους της Ε ΙΣΥ Α.Ε. και θα επιβεβαιώνονται από την αρμόδια υπηρεσιακή μονάδα της Ε ΙΣΥ Α.Ε.. Με βάση την ανεπιφύλακτη επιβεβαίωση της αρμόδιας υπηρεσιακής μονάδας της Ε ΙΣΥ Α.Ε. η Επιτροπή Παραλαβής παραλαμβάνει ποιοτικά την ποσότητα που αφορούν οι εργαστηριακοί έλεγχοι. 6. Σε περίπτωση που οι ποιοτικοί έλεγχοι δεν μπορεί να γίνουν στο εργαστήριο της Ε ΙΣΥ Α.Ε., θα αποφασίζει η αρμόδια υπηρεσιακή μονάδα της Ε ΙΣΥ Α.Ε. για την διεκπεραίωση των ελέγχων και στη περίπτωση αυτή τα έξοδα βαρύνουν τον προμηθευτή. Ο προμηθευτής ή αντιπρόσωπός του μπορεί να παρακολουθήσει τους εργαστηριακούς ελέγχους. 7. Η δειγματοληψία θα μπορεί να γίνεται από την Επιτροπή ποιοτικής και ποσοτικής Παραλαβής, στο λατομείο, στον τόπο παράδοσης ή ακόμα και κατά την μεταφορά των σκύρων ώστε να εξασφαλίζεται ότι το δείγμα είναι αντιπροσωπευτικό της παραδιδόμενης ποσότητας. 8. Μέχρι να οριστικοποιηθούν οι ποιοτικοί έλεγχοι για τη συγκεκριμένη ποσότητα των t. η ποσότητα αυτή θα παραμένει ξεχωριστά από τις προηγούμενες ποσότητες που έχουν ήδη παραληφθεί (και ποιοτικά και ποσοτικά). Στο χρονικό διάστημα που μεσολαβεί από την δειγματοληψία μέχρι την εξαγωγή των αποτελεσμάτων των εργαστηριακών ελέγχων ο προμηθευτής θα μπορεί να συνεχίζει την παραγωγή και παράδοση των σκύρων. 9. Μπορεί να γίνει ορυκτολογική ανάλυση των επιμέρους πετρωμάτων όταν αυτό κρίνεται αναγκαίο από την Επιτροπή Παραλαβής. Η αποστολή των δειγμάτων για ορυκτολογική 9

10 ανάλυση γίνεται με φροντίδα της αρμόδιας υπηρεσιακής μονάδας της Ε ΙΣΥ Α.Ε. και τα έξοδα βαρύνουν τον προμηθευτή Μη παραλαβή σκύρου λόγω ακαταλληλότητας Ενστάσεις (Βλέπε Συνοπτικό έντυπο ΙΑ ΙΚΑΣΙΑ ΕΛΕΓΧΟΥ ΣΚΥΡΩΝ ΓΡΑΜΜΗΣ συν.-2.) 1. Μακροσκοπικός έλεγχος Εάν η Επιτροπή ποιοτικής και ποσοτικής Παραλαβής κρίνει μακροσκοπικά ότι κάποια προσφερόμενη ποσότητα είναι ακατάλληλη (πχ φορτίο ενός φορτηγού), έχει δικαίωμα να μην την παραλάβει. Σ αυτήν την περίπτωση η εν λόγω ποσότητα θα ξεφορτώνεται σε ξεχωριστό χώρο και στο δελτίο αποστολής θ αναγράφεται η ένδειξη «σκύρο ακατάλληλο» και δεν θα παραλαμβάνεται. Εάν ο προμηθευτής εντός 3 εργασίμων ημερών αμφισβητήσει εγγράφως το γεγονός θα γίνεται εργαστηριακός έλεγχος του σκύρου, άλλως η ποσότητα σκύρου απορρίπτεται. 2. Εργαστηριακός έλεγχος Εάν μετά από τον εργαστηριακό έλεγχο προκύψει καταλληλότητα του σκύρου η ποσότητα θα παραλαμβάνεται (αναγραφή στο δελτίο ότι το σκύρο είναι κατάλληλο βάσει εργαστηριακού ελέγχου), άλλως αυτή θα απορρίπτεται οριστικά. 3. Εργαστηριακός επανέλεγχος Εάν ο προμηθευτής ζητήσει επανάληψη των εργαστηριακών ελέγχων τότε σταματάει αμέσως η προμήθεια των σκύρων και λαμβάνονται δύο νέα δείγματα. Κατά την λήψη των δύο νέων αυτών δειγμάτων, θα πρέπει να έχει κληθεί εγγράφως για να παρίσταται ο προμηθευτής ή εξουσιοδοτημένος εκπρόσωπός του. Εάν αυτός δεν προσέλθει, η δειγματοληψία ματαιώνεται και η ποσότητα απορρίπτεται οριστικά. Εάν με την εξέταση του 1 ου από τα 2 δείγματα του επανελέγχου υπάρξει αρνητικό αποτέλεσμα, η απόρριψη οριστικοποιείται. Εάν η εξέταση του 1 ου από τα 2 νέα δείγματα κατά τον επαναληπτικό έλεγχο δώσει θετικό αποτέλεσμα για την υπ όψιν ποσότητα, τότε διεξάγεται 3 ος έλεγχος με χρησιμοποίηση του 2 ου από τα νέα δείγματα που έχουν ληφθεί. Εάν μετά τον έλεγχο του 2 ου δείγματος του επανελέγχου το αποτέλεσμα βρεθεί αρνητικό γίνεται οριστική απόρριψη της ποσότητας. Εάν το αποτέλεσμα του 2 ου δείγματος του επανελέγχου δώσει θετικό αποτέλεσμα βεβαιώνεται η ποιότητα των σκύρων και συνεχίζεται η προμήθεια. Ευνόητο είναι ότι μπορεί ο προμηθευτής να παρακολουθήσει τους εργαστηριακούς ελέγχους που θα ακολουθήσουν κάθε δειγματοληψία. 4. Κυρώσεις σε περίπτωση απόρριψης Για κάθε έλεγχο που έγινε σύμφωνα με τα ανωτέρω και απέδωσε απορριπτικό αποτέλεσμα, ο προμηθευτής έχει δικαίωμα να ζητήσει επανάληψη των ανωτέρω ελέγχων. Εάν εντός 3 εργασίμων ημερών από την κοινοποίηση των αποτελεσμάτων δεν ζητήσει εγγράφως την επανάληψη των ελέγχων οριστικοποιείται η απόρριψη της εν λόγω ποσότητας. Σε περίπτωση οριστικής απόρριψης, η προμήθεια δύναται να συνεχιστεί, μόνον μετά την επαναξιολόγηση του προμηθευτή, σύμφωνα με την διαδικασία που περιγράφεται στο κεφάλαιο της τεχνικής προδιαγραφής Ε εκτός αν άλλως αναφέρεται στην διακήρυξη. Εξυπακούεται ότι η πληρωμή συνταχθείσας πιστοποίησης αναστέλλεται χωρίς καμία επιπλέον απαίτηση του προμηθευτή για όσο χρόνο χρειασθεί για την διεξαγωγή του δευτέρου ή εάν χρειασθεί και του τρίτου ελέγχου. Σε περίπτωση οριστικής απόρριψης, ο προμηθευτής, αφενός μεν έχει τις εκ του νόμου κυρώσεις, αφετέρου δε επιβαρύνεται: με όλα τα έξοδα που προέκυψαν για την Ε ΙΣΥ Α.Ε. από την καθυστέρηση της επανάληψης των ελέγχων για δεύτερη και τρίτη φορά με την δαπάνη των ελέγχων αυτών καθώς επίσης και με την δαπάνη απόσυρσης των ακατάλληλων σκύρων. 10

11 6. ΑΠΟΘΗΚΕΥΣΗ ΣΚΥΡΩΝ Η αποθήκευση των σκύρων πρέπει να γίνεται σε μορφή τραπεζοειδούς όπως φαίνεται στην παρακάτω φωτογραφία Εικόνα 3: Σωστή αποθήκευση σκύρων Η μορφή κώνου πρέπει να αποφεύγεται, διότι κατά την αποθήκευση του παρατηρείται κακή κοκκομετρική διαβάθμιση (στην κορυφή παραμένει το λεπτόκοκκο υλικό ενώ στην βάση συσσωρεύεται το χονδρόκοκκο) αλλά και η λήψη αντιπροσωπευτικής ποσότητας καθίσταται δυσκολότερη. Εικόνα 4: Λανθασμένη αποθήκευση σκύρων

12 Ο σωρός των σκύρων δεν πρέπει να υπερβαίνει το ύψος των 4 με 5 μέτρων, αφενός μεν λόγω καταπόνησης του σκύρου από το ίδιο βάρος αφετέρου δε διότι η πεπάλη και η σκόνη με τις βροχοπτώσεις κατακάθονται από το μέσον του σωρού και κάτω με αποτέλεσμα να παρατηρείται κατά την σκυρόστρωση σκύρο εκτός προδιαγραφών ως προς την καθαρότητα, όπως φαίνεται στην παρακάτω φωτογραφία. Εικόνα 5: Σκύρο προερχόμενο από ακατάλληλη σκυραποθήκη Πριν την αποθήκευση των σκύρων θα πρέπει να προβούμε σε εργασίες συμπύκνωσης και προσκυρόστρωσης του δαπέδου της σκυραποθήκης προκειμένου να πετύχουμε την όσο το δυνατόν μικρότερη απώλεια σκύρων από την βύθιση αυτών στο έδαφος. Σε αντίθετη περίπτωση θα πρέπει να υπολογίζεται μία φθορά της τάξεως άνω του 5%. Εικόνα 6: Κατάλληλο δάπεδο αποθήκευσης σκύρων. 12

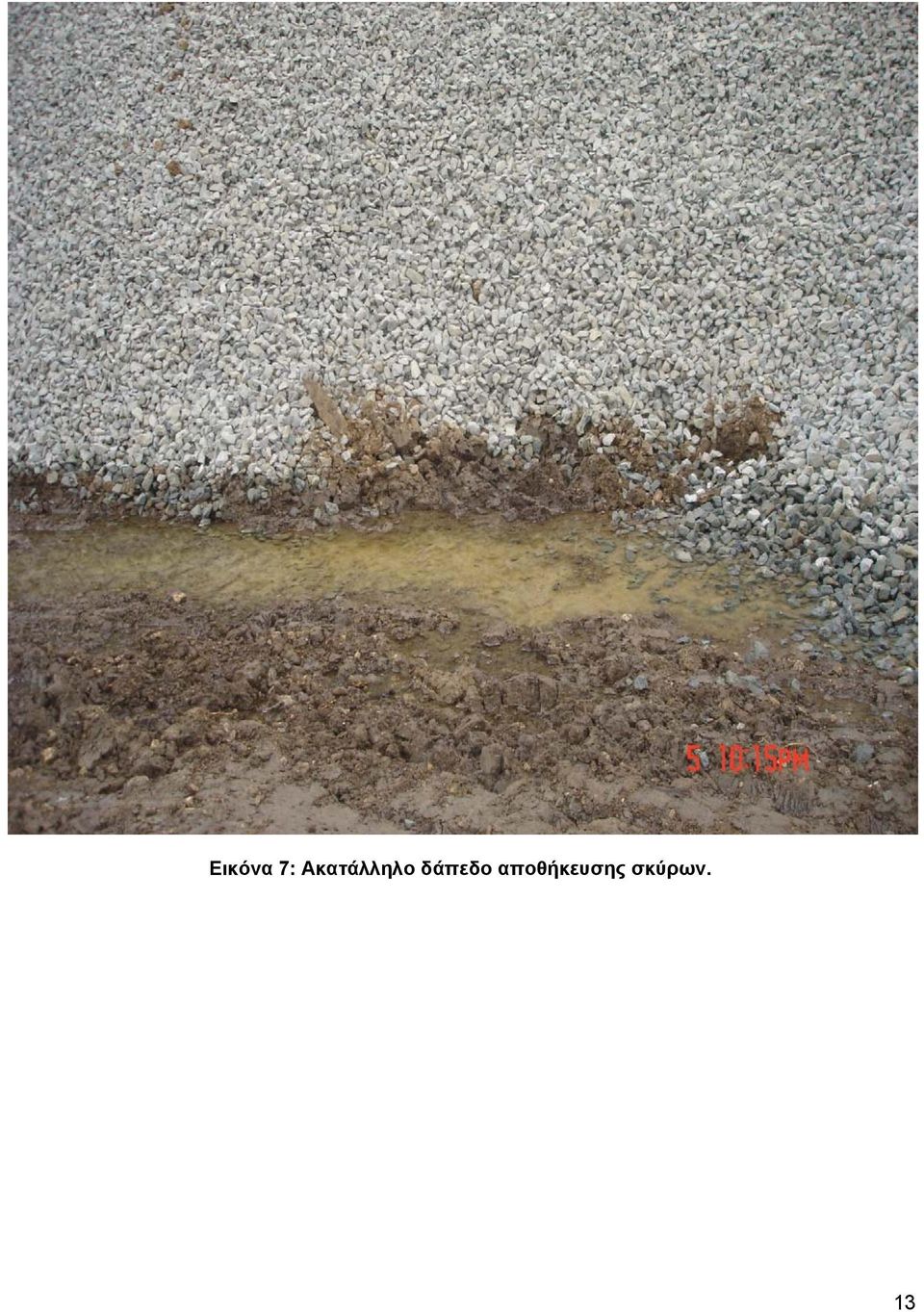

13 Εικόνα 7: Ακατάλληλο δάπεδο αποθήκευσης σκύρων. 13

14 7. ΕΙΓΜΑΤΟΛΗΨΙΑ ΣΚΥΡΩΝ ΣΙ ΗΡΟ ΡΟΜΙΚΩΝ ΓΡΑΜΜΩΝ 7.1. Γενικά. Ο τρόπος λήψης αντιπροσωπευτικού δείγματος σκύρων (δειγματοληψία), αποτελεί κύριο παράγοντα καθορισμού των βασικών ποιοτικών χαρακτηριστικών των σκύρων σιδηροδρομικής γραμμής. Η λήψη αντιπροσωπευτικού δείγματος σκύρων, γίνεται σύμφωνα με την προδιαγραφή Ε παράγραφος 1.4. Η δειγματοληψία δύναται να πραγματοποιηθεί, είτε με αυτόματα ρυθμιζόμενο δειγματολήπτη είτε με μηχανικά μέσα Αρμόδιοι Εκτέλεσης ειγματοληψίας. Αρμοδιότητα για την εκτέλεση δειγματοληψίας, έχει η ορισθείσα από τον Οργανισμό επιτροπή παραλαβής των σκύρων, όταν πρόκειται για προμήθεια απ ευθείας από τον Ε ΙΣΥ, ή όταν πρόκειται για προμήθεια μέσω εργολαβίας, γίνεται σύμφωνα με τον Ν.1418/1984, κεφ. Β άρθρο 6..«Ειδικώς η παραλαβή και ο έλεγχος της ποιότητας των υλικών που χρησιμοποιούνται στην κατασκευή του έργου ή ενσωματώνονται σε αυτό, καθώς και ο χαρακτηρισμός των εδαφών, που κατασκευάζεται το έργο γίνεται από δύο ή περισσότερους τεχνικούς υπαλλήλους που ορίζονται από την διευθύνουσα υπηρεσία. Ο ορισμός των επιτροπών αυτών ανακοινώνεται στην προϊσταμένη αρχή, η οποία μπορεί να ορίσει και άλλο υπάλληλο να συμμετέχει στο έργο της επιτροπής. Η προϊσταμένη αρχή μπορεί σε κάθε περίπτωση να ορίσει άλλη επιτροπή για επανέλεγχο της παραλαβής υλικών και χαρακτηρισμό εδαφών και να διατάσσει τη διενέργεια εργαστηριακών ελέγχων» Στην υπ αριθμ. Ε /2007 προδιαγραφή προμήθειας σκύρων γραμμής παράγραφος προβλέπονται τα ακόλουθα: Ο υπεύθυνος εκτέλεσης της δειγματοληψίας, υποχρεούται έγκαιρα, εγγράφως, να ειδοποιήσει τον προμηθευτή ή τον νόμιμο εκπρόσωπο του, όταν πρόκειται για προμήθεια απ ευθείας από τον Ε ΙΣΥ, ή όταν πρόκειται για εργολαβία τον ανάδοχο του έργου ή τον νόμιμο εκπρόσωπο του, για την ημερομηνία και τον τόπο εκτέλεσης της δειγματοληψίας. Ο προμηθευτής ή ο νόμιμος εκπρόσωπος του, οφείλει να εξασφαλίσει στην επιτροπή διενέργειας της δειγματοληψίας, όλα τα απαραίτητα για την εκτέλεση αυτής μέσα, (μηχανήματα, εργαλεία, εργατικό προσωπικό κλπ), με δικά του έξοδα, επίσης να έχει μεριμνήσει για την κατασκευή της εκ σκυροδέματος επιφάνειας των 10Χ10 m, που απαιτείται για την εναπόθεση της ποσότητας των σκύρων από την οποία δια τετραμερισμού θα προέλθει το δείγμα και να παρευρίσκεται κατά την διαδικασία εκτέλεσης της δειγματοληψίας προσυπογράφοντας τα βασικά στοιχεία ταυτότητας του. Εάν για οποιονδήποτε λόγω, ο προμηθευτής ή ο νόμιμος εκπρόσωπος του, δεν παρευρίσκονται κατά την δειγματοληψία, παρά την έγκαιρη έγγραφη ενημέρωση τους, αυτή πραγματοποιείται και χωρίς την παρουσία τους Χώροι πραγματοποίησης δειγματοληψίας Η δειγματοληψία σκύρων μπορεί να πραγματοποιηθεί: Στον τόπο παραγωγής των σκύρων, (λατομείο). Στον χώρο αποθήκευσης των σκύρων ( σκυραποθήκη ). Από μεμονωμένο μέσο μεταφοράς σκύρων ( Σκυροβάγονο Φορτηγό κλπ ) Στον τόπο παραγωγής των σκύρων, (λατομείο). Στον τόπο παραγωγής των σκύρων, (λατομείο) η δειγματοληψία μπορεί να γίνει με τους παρακάτω τρόπους: α. Με αυτόματο ρυθμιζόμενο δειγματολήπτη, εάν διαθέτει η μονάδα παραγωγής. 14

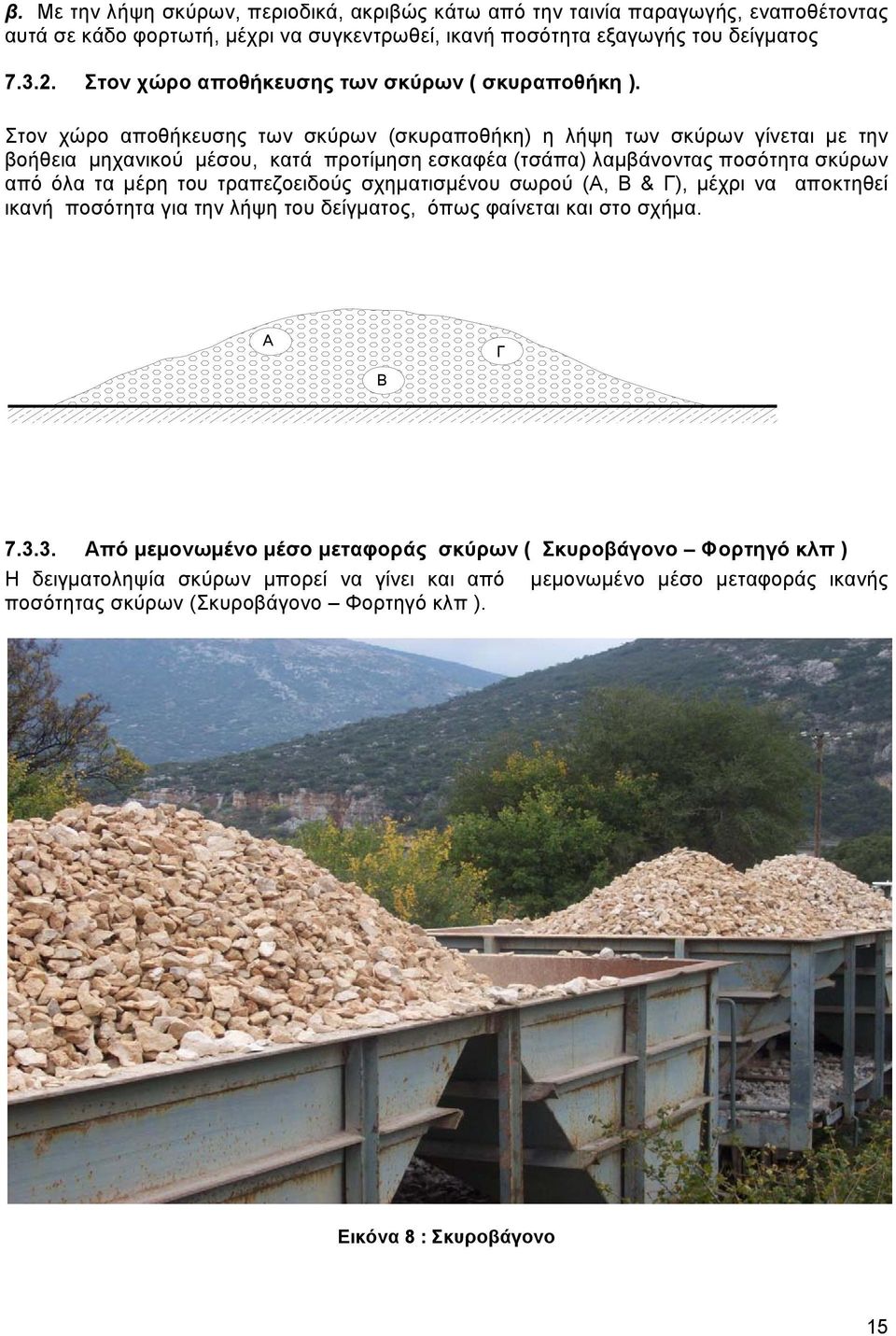

15 β. Με την λήψη σκύρων, περιοδικά, ακριβώς κάτω από την ταινία παραγωγής, εναποθέτοντας αυτά σε κάδο φορτωτή, μέχρι να συγκεντρωθεί, ικανή ποσότητα εξαγωγής του δείγματος Στον χώρο αποθήκευσης των σκύρων ( σκυραποθήκη ). Στον χώρο αποθήκευσης των σκύρων (σκυραποθήκη) η λήψη των σκύρων γίνεται με την βοήθεια μηχανικού μέσου, κατά προτίμηση εσκαφέα (τσάπα) λαμβάνοντας ποσότητα σκύρων από όλα τα μέρη του τραπεζοειδούς σχηματισμένου σωρού (Α, Β & Γ), μέχρι να αποκτηθεί ικανή ποσότητα για την λήψη του δείγματος, όπως φαίνεται και στο σχήμα. A B Γ Από μεμονωμένο μέσο μεταφοράς σκύρων ( Σκυροβάγονο Φορτηγό κλπ ) Η δειγματοληψία σκύρων μπορεί να γίνει και από μεμονωμένο μέσο μεταφοράς ικανής ποσότητας σκύρων (Σκυροβάγονο Φορτηγό κλπ ). Εικόνα 8 : Σκυροβάγονο 15

16 7.4. ιαδικασία Λήψης είγματος Η λήψη δείγματος σύμφωνα και με την Ε /2007 προδιαγραφή πρέπει να γίνεται μία τουλάχιστον ανά t. εκτός αν άλλως αναφέρεται στην διακήρυξη. Επισημαίνεται ότι οι υπεύθυνοι παραλαβής των σκύρων, μέχρι την συμπλήρωση προμήθειας των t., θα ελέγχουν μακροσκοπικά, την ποιότητα των προσκομιζομένων σκύρων και να προβαίνουν τακτικά, σε έλεγχο της κοκκομετρικής των διαβάθμισης, με κόσκινα που οφείλει να τους τα χορηγεί ο προμηθευτής και τα οποία, θα έχουν προηγουμένως διακριβωθεί, από το Εργαστήριο Αδρανών Υλικών του Οργανισμού. Ο επί τόπου αυτός έλεγχος, της κοκκομετρικής διαβάθμισης των προσκομιζομένων σταδιακά σκύρων, επιβάλλεται για την αποτροπή του φαινομένου, να απομακρύνονται από τις σκυραποθήκες, μετά από τον καθοριζόμενο έλεγχο του Εργαστηρίου, ποσότητες σκύρων των t, διότι ευρέθησαν κοκκομετρικά εκτός προδιαγραφών, γεγονός που προκαλεί αρρυθμία στην προώθηση του έργου. Ο τρόπος λήψης δείγματος που περιγράφεται αφορά την χειρωνακτική υποβοηθούμενη από μηχανικά μέσα διαδικασία. Λαμβάνεται αντιπροσωπευτική ποσότητα σκύρων, περίπου 6 t, από οποιονδήποτε, ως ανωτέρω αναφέρεται, χώρο αποθήκευσης και εναποτίθεται, σε καθαρό δάπεδο από σκυρόδεμα, διαστάσεων 10m X 10m περίπου, που οφείλει να διαθέτει ο προμηθευτής στον χώρο πραγματοποίησης της δειγματοληψίας. Εικόνα 9: Ακατάλληλο δάπεδο 16

17 Εικόνα 10: άπεδο κατάλληλο για εργασία δειγματοληψίας Εικόνα 11 : Ικανή ποσότητα για τετραμερισμό Ακολούθως η ποσότητα αυτή τετραμερίζεται και απομακρύνονται τα απέναντι διαγώνια δύο τεταρτημόρια αυτής. 17

18 Εικόνα 12 : Εργασία τετραμερισμού Τα εναπομένοντα άλλα δύο τεταρτημόρια της μάζας των σκύρων, αναμιγνύονται, τετραμερίζονται και απομακρύνονται πάλι τα απέναντι δύο διαγώνια τεταρτημόρια. Εικόνα 13 : Απομάκρυνση των απέναντι δύο διαγώνιων τεταρτημορίων 18

19 Η διαδικασία του τετραμερισμού της εναπομένουσας ποσότητας συνεχίζεται, μέχρι να προκύψει ποσότητα σκύρων, ικανή να δώσει δύο δείγματα, (δείγμα, αντίδειγμα), ποσότητος Kg το καθένα, για τον εργαστηριακό έλεγχο των βασικών χαρακτηριστικών των σκύρων. Τα δείγματα τοποθετούνται σε ανθεκτική συσκευασία στην οποία εσωκλείεται η ταυτότητα των βασικών τους στοιχείων, σύμφωνα με το Έντυπο 1 της τεχνικής προδιαγραφής Ε και το οποίο προσυπογράφεται από τα μέλη της επιτροπής διενέργειας της δειγματοληψίας και τον προμηθευτή ή τον νόμιμο εκπρόσωπο του, ακολούθως ασφαλίζεται με μολυβδοσφραγίδα και αναγράφεται εξωτερικά το περιεχόμενο της συσκευασίας καθώς και βασικά στοιχεία του αιτούντος τον έλεγχο. Εικόνα 14: Ανθεκτική συσκευασία στην οποία εσωκλείεται η ταυτότητα του δείγματος Σε περίπτωση όπου η συσκευασία δεν είναι ανθεκτική, έχουμε το αποτέλεσμα που φαίνεται παρακάτω, με κίνδυνο η ποσότητα η οποία έχει χαθεί από την σκισμένη συσκευασία να διαφοροποιήσει την κοκομετρική διαβάθμιση. 19

20 Εικόνα 15 : Ακατάλληλη συσκευασία 7.5. Αποστολή δείγματος στο Εργαστήριο Ελέγχου του Οργανισμού. Τα ως ανωτέρω ληφθέντα δείγματα, (δείγμα αντίδειγμα), προωθούνται για έλεγχο στο Εργαστήριο Αδρανών Υλικών της Ε ΙΣΥ Α.Ε., σύμφωνα με το έντυπο Ε1 της Τεχνικής Προδιαγραφής Ε , γνωρίζοντας την αποστολή των με έγγραφο προς την ΥΚΑΜΕ της ιεύθυνσης Γραμμής ( Γ/ΥΚΑΜΕ). Την ευθύνη προσκόμισης των δειγμάτων στο Εργαστήριο Αδρανών Υλικών Υπηρεσίας της ιεύθυνσης Γραμμής της Ε ΙΣΥ Α.Ε.αναλαμβάνει η Επιτροπή ιενέργειας της δειγματοληψίας και μόνο. 8. ΕΡΓΑΣΤΗΡΙΑΚΕΣ ΟΚΙΜΕΣ ΓΙΑ ΤΟΝ ΠΟΙΟΤΙΚΟ ΕΛΕΓΧΟ ΤΩΝ ΣΚΥΡΩΝ 8.1. Εργαστηριακός Ποιοτικός Έλεγχος Ο εργαστηριακός ποιοτικός έλεγχος των σκύρων γίνεται επί αντιπροσωπευτικού δείγματος σκύρων γραμμής. Μέχρι τον Σεπτέμβριο του 2007 ήταν σε πλήρη ισχύ οι προδιαγραφές των Γαλλικών σιδηροδρόμων ΝFP /78 και NFP /79 σύμφωνα με τις οποίες εκτελούνταν οι εργαστηριακοί έλεγχοι των σκύρων. Με το υπ αριθμ / έγγραφο της Ε ΙΣΥ/ ιεύθυνση Γραμμής τέθηκε σε ισχύ η νέα Τεχνική Προδιαγραφή Ε της Ε ΙΣΥ/ ιεύθυνση Γραμμής βασιζόμενη στο πρότυπο ΕΛΟΤ ΕΝ για την κατηγορία κοκκομετρίας, 31,5-50. Κατά τον ποιοτικό έλεγχο ενός δείγματος σκύρων με βάση τις ανωτέρω προδιαγραφές εξετάζεται: Η ομοιογένεια. Η Καθαρότητα. Η Κοκκομετρική σύνθεση 20

21 Ο είκτης Πλακοειδών Ο Συντελεστής Los Angeles Ο Συντελεστής Micro - Deval. Τα αποτελέσματα απεικονίζονται σε σχετικό έντυπο (συν. 3), που υπογράφεται από τους εκτελέσαντες τον έλεγχο υπαλλήλους Ομοιογένεια Το πέτρωμα από το οποίο εξορύσσονται τα σκύρα γραμμής πρέπει να είναι ομοιογενές. Σε περίπτωση που το υλικό αποτελείται μακροσκοπικά από διαφορετικά πετρώματα, (π.χ. αλλαγή χρώματος κλπ), γίνεται έλεγχος σκληρότητας κατά είδος πετρώματος. Εικόνα 16 : Υλικό αποτελούμενο από διαφορετικά πετρώματα Εικόνα 17 : Υλικό αποτελούμενο από διαφορετικά πετρώματα 21

22 Καθαρότητα Για τον προσδιορισμό του συντελεστή καθαρότητας, ζυγίζεται το δείγμα στεγνό και καταγράφεται το βάρος του ως Ms. Τα σκύρα πλένονται και στεγνώνουν σε ειδικό, ρυθμιζόμενης θερμοκρασίας φούρνο, στους βαθμούς Κελσίου. Εικόνα 18 : Σκύρο εκτός προδιαγραφών λόγω καθαρότητας Ζυγίζονται ξανά στεγνά και το συγκρατούμενο βάρος τους στο κόσκινο των 0,5 mm, καταγράφεται ως Μ. K M M / M δίνει τον συντελεστή καθαρότητας (Κ). Η σχέση [( ) ] 100 = s S Τα σκύρα δεν πρέπει να περιέχουν άμμο και γαιώδεις προσμίξεις με διαστάσεις κόκκων μικρότερες των 0,5mm, σε ποσοστό μεγαλύτερο του 1% Κοκκομετρική σύνθεση Για την εξέταση του δείγματος χρησιμοποιούνται κόσκινα ελέγχου διάτρητης πλάκας τετράγωνης οπής ,5-22,4 χιλιοστών. ιερχόμενο ποσοστό μάζας των σκύρων σε συνάρτηση με το μέγεθος των οπών των κόσκινων: Μέγεθος των οπών των κόσκινων (mm) ιερχόμενο (%) μάζας έως έως 65 31,5 1 έως 25 22,4 Στον τόπο παραγωγής 0 έως 3 22,4 Στο έργο ή στην αποθήκη 31,50 έως Κατά την εξέταση προσδιορίζεται το επί της (%) ποσοστό μάζας, που συγκρατείται, στα ειδικά κόσκινα, το οποίο πρέπει να καλύπτει τα αναφερόμενα στον ανωτέρω πίνακα ποσοστά ανά κόσκινο. 22

23 Ο προσδιορισμός αυτός δίδεται από την σχέση: R (%) = (R / Ms) Χ 100 όπου: Ms = Στεγνό αρχικό βάρος δείγματος. R = Συγκρατούμενο βάρος στα κόσκινα. R (%) = Συγκρατούμενο επί της (%) ποσοστό μάζας στα κόσκινα. Ποσοστά έξω από τα ανωτέρω καθοριζόμενα όρια, καθιστούν τα προς έλεγχο σκύρα, ακατάλληλα προς προμήθεια είκτης Πλακοειδών Η εξέταση εκτελείται επάνω στο ίδιο δείγμα το οποίο χρησιμοποιήθηκε για τον προσδιορισμό της κοκκομετρικής σύνθεσης. Υπολογίζεται το συνολικό βάρος των κλασμάτων 50-63, 40-50, 31,5-40,22,4-31,5 και εκφράζεται ως Μ. Τα κλάσματα αυτά ελέγχονται μετά, ως προς το πάχος των κόκκων των, με ειδική μεταλλική μετρητική συσκευή ή με ειδικά κόσκινα που έχουν επιμήκη ανοίγματα όπως αυτά εμφανίζονται στο πιο κάτω πίνακα. μέγεθος κλάσματος του υλικού διάσταση του ανοίγματος του ειδικού κοσκίνου (mm) , , ,4-31,5 16 Οι διερχόμενοι από τα ανοίγματα του ειδικού κόσκινου κόκκοι, ζυγίζονται και το ολικό βάρος αναγράφεται ως Μπ, και ο δείκτης πλακοειδών ( π) δίδεται από την σχέση: Μπ Δπ = 100 Μ Ο δείκτης πλακοειδών κόκκων δεν πρέπει να ξεπερνάει το 15%. Ποσοστό μεγαλύτερο του ανωτέρω καθιστούν τα προς έλεγχο σκύρα, ακατάλληλα προς προμήθεια οκιμή Los Ange/es (LΑ RB ) Η δοκιμή έχει σαν σκοπό, να μετρηθεί η ποσότητα των κόκκων, των μικρότερων από 1.6 mm, που παράγονται όταν το υλικό υποβάλλεται σε κρούσεις στη μηχανή Los Angeles μέσω τυποποιημένων χαλύβδινων σφαιρών, διαμέτρου mm από χάλυβα Z30C13 σύμφωνα με τον κανονισμό NF Α και βάρους 420 έως 445 gr η κάθε μία. Οι σφαίρες αυτές δεν πρέπει να είναι ακανόνιστα φθαρμένες. Για την κατηγορία 31,5/50 mm, κοκκομετρική σύνθεση σκύρων που ενδιαφέρει τον Οργανισμό, η ποσότητα του δείγματος που υποβάλλεται σε δοκιμή Los Angeles (LΑ) πρέπει να περιέχει 50 % κόκκους των 31,5-40 mm και 50 % κόκκους mm επί συνολικής ποσότητας προς δοκιμή, gr. Εάν η μάζα του υλικού που υποβάλλεται σε έλεγχο είναι Μ, και m είναι η μάζα των στοιχείων M m που συγκρατούνται στο κόσκινο του 1,6 mm, εκφράζεται από το μέγεθος: LA RB =. 100 Το μέγεθος αυτό, (χωρίς διάσταση), ονομάζεται εξ' ορισμού συντελεστής LOS ANGELES (LΑ RB ) του υλικού. 23

24 οκιμή Micro Deval, MDE RB. Η δοκιμή συνίσταται στο να μετρηθεί, η ποσότητα των κόκκων των μικρότερων από 1,6 mm, που παράγονται στη μηχανή Micro Deval, μετά από αμοιβαία τριβή και μέτριες κρούσεις των κόκκων ενός δείγματoς σκύρων. M m Εξ ορισμού, ο κάθε συντελεστής είναι ίσος με MDE RB = όπου M είναι το υλικό που 100 υποβάλλεται σε έλεγχο και m είναι η μάζα των στοιχείων που συγκρατούνται στο κόσκινο του 1,6 mm, που δημιουργούνται μέσα στη μηχανή Deval. Για την κατηγορία 31,5/50 mm, κοκκομετρική σύνθεση σκύρων που ενδιαφέρει τον Οργανισμό, η ποσότητα του δείγματος που υποβάλλεται σε δοκιμή Micro Deval (MDE RB ) πρέπει να περιέχει 50 % κόκκους των 31,5-40 mm και 50 % κόκκους mm επί συνολικής ποσότητας προς δοκιμή, gr. Προστίθενται 2,0+ 0,05 λίτρα νερού και περιστρέφεται το δοχείο σε στροφές. 9. ΙΑΦΟΡΕΣ ΠΑΛΑΙΩΝ ΚΑΙ ΝΕΩΝ ΠΡΟ ΙΑΓΡΑΦΩΝ Οι βασικότερες διαφορές μεταξύ των παλαιών και νέων προδιαγραφών είναι οι κάτωθι: Οι νέες απαιτήσεις απαιτούν περισσότερο χονδρόκοκκο υλικό και λιγότερο λεπτόκοκκο. Η καθαρότητα, που ορίζεται ως περιεκτικότητα λεπτόκοκκων αδρανών, στις νέες προδιαγραφές επιτρέπει πιο λεπτόκοκκο υλικό (<0,5mm) έναντι των παλαιών (<1,6mm) και σε ελαφρώς μεγαλύτερο ποσοστό (παλαιές 0,6% έναντι 1% των νέων). Οι νέες προδιαγραφές επιτρέπουν μεγαλύτερο δείκτη πλακοειδών. Όσον αφορά στο μήκος των κόκκων, οι νέες προδιαγραφές επιτρέπουν κόκκους μεγαλύτερου μήκους και σε ελαφρώς μεγαλύτερο ποσοστό έναντι των παλαιών. Η αντοχή σε θρυμματισμό (τριβή και κρούση) πραγματοποιείται τόσο στις παλαιές, όσο και στις νέες προδιαγραφές μέσω της δοκιμή Los Angeles, με τη διαφορά ότι στις μεν παλαιές η δοκιμή πραγματοποιείται με δείγμα 5 Kgr, ενώ στις νέες με δείγμα 10 Kgr. Τo γεγονός αυτό έχει σαν αποτέλεσμα οι τιμές του δείκτη Los Angeles που προκύπτουν με τις νέες προδιαγραφές να είναι ελαφρώς μικρότερες, αφού το δείγμα όντας μεγαλύτερο καταπονείται λιγότερο. Η αντοχή σε φθορά πραγματοποιείται σε διαφορετικές συσκευές με διαφορετικά βάρη δείγματος και διαφορετικό αριθμό περιστροφών. Στις παλαιές προδιαγραφές χρησιμοποιείται η συσκευή Deval τοποθετώντας μείγμα σκύρων 7 Κgr το οποίο περιστρέφεται σε στροφές ενώ στις νέες προδιαγραφές χρησιμοποιείται η συσκευή Micro Deval τοποθετώντας μείγμα σκύρων 10Kgr το οποίο περιστρέφεται σε στροφές. Για την ευκολότερη σύγκριση των παλαιών και νέων απαιτήσεων δημιουργήθηκε ο παρακάτω Πίνακας : 24

25 ΑΠΑΙΤΗΣΗ ΠΟΙΟΤΗΤΑΣ ΠΑΛΙΕΣ ΑΠΑΙΤΗΣΕΙΣ ΝΕΕΣ ΑΠΑΙΤΗΣΕΙΣ ΠΑΡΑΤΗΡΗΣΕΙΣ Γεωμετρικές Απαιτήσεις Μέγεθος Κοσκίνου, mm % ιερχόμενο % ιερχόμενο Οι νέες απαιτήσεις είναι σύμφωνα με τον τύπο Α του πίνακα 1 της παραγρ. 6.3 του ΕΝ όπου φαίνεται ότι οι νέες απαιτήσεις προδιαγράφουν υλικό με Κοκκομετρική ιαβάθμιση περισσότερα χονδρόκοκκα και λιγότερα λεπτόκοκκα , , Καθαρότητα 0,6% 1,6mm 1% < 0,5 mm Η καθαρότητα στις νέες απαιτήσεις είναι σύμφωνα με τον τύπο Β του πίνακα 2 της παραγρ. 6.4 του προτύπου ΕΝ Η οκιμή εκτελείται σύμφωνα με το ΕΝ 933 είκτης Πλακοειδούς 10% 15 Ο είκτης Πλακοειδούς στις νέες απαιτήσεις είναι σύμφωνα με τον πίνακα 4 της υποπαραγρ του προτύπου ΕΝ (FL ). Η οκιμή εκτελείται σύμφωνα 15 με το ΕΝ Μήκος Κόκκων 70 έως 80mm < 5% 6% 100mm 6.7 του προτύπου ΕΝ (FL ). 15 Προκύπτει το συμπέρασμα ότι δεχόμαστε υλικό με μεγαλύτερο ποσοστό υλικού με μεγαλύτερους κόκκους. Μηχανικές Απαιτήσεις Los Angeles 14 Στις νέες απαιτήσεις το ΛΑ υπολογίζεται σύμφωνα με τον πίνακα 7 της παραγρ. 7.2 του ΕΝ (LA 14) RB Deval 11 Στις νέες απαιτήσεις το Micro-Deval υπολογίζεται σύμφωνα με τον πίνακα 9 της παραγρ. 7.3 του του προτύπου ΕΝ Σκληρότητα Dri 16
