1 UAB PROJEKTAVIMO SPRENDIMAI registracijos nr.: Trimitų g LT-09318, Vilnius mob.: ; fax: į/k.: PVM LT a.s nr.: LT UŽSAKOVAS (STATYTOJAS) KOMPLEKSAS OBJEKTAS VŠĮ. Atnaujinjime miestą Daugiabučio namo Justiniškių g. 74, Vilniuje atnaujinimo (modernizavimo) projektas Daugiabučio namo Justiniškių g. 74, Vilniuje atnaujinimo (modernizavimo) projektas PROJEKTAVIMO STADIJA STATYBOS DARBŲ RŪŠIS PROJEKTO DALIS STATINIO KATEGORIJA OBJEKTO NUMERIS Techninis darbo projektas Atnaujinimas (modernizavimas) Šilumos punktas (ŠP) Ypatingas 14-TDP-5551-ŠP LAIDA 0 PROJEKT TVIRTINU: STATYTOJAS DIREKTORIUS PROJEKTO VADOVAS Atestato Nr. A 1595 PROJEKTO VADOVO ASISTENTAS Atestato Nr PROJEKTO DALIES VADOVAS Atestato Nr VŠĮ Atnaujinjime miestą Karolis Sankauskas Lauras Paulauskas Mindaugas Stanišauskas Elzė Bliavienė Vilnius, 2014

2 ŠILUMOS TIEKIMO DALIS PROJEKTO ŽINIARAŠTIS PROJEKTO DALIES TEKSTINI.. M S Eil. Nr. Dokumento žymuo Dokumento pavadinimas Laida Pastabos TDP-5551-ŠP - PŽ Projekto žiniaraštis 0 1 lapas 2. Kvalifikaciją patvirtinantys dokumentai 0 1 lapas UAB "Vilniaus energija" ra6tas 0 1 lapas TDP-5551-ŠP - ŠP Šilumos mazgo pasas 0 1 lapai TDP-5551-ŠP - AR Aiškinamasis raštas 0 2 lapai TDP-5551-ŠP -TS Tec ninės specifikacijos 0 13 lapai TDP-5551-ŠP - MŽ Medžiagų žiniaraštis 0 3 lapai Viso: 22 apų PROJEKTO DALIES S Eil. Nr. Brėžinio numeris Brėžinio pavadinimas Laida Pastabos TDP-5451-ŠP_B Šilumos punkto planas. M 1: lapas TDP-5451-ŠP_B Šilumos punkto principinė schema 0 1 lapas TDP-5451-ŠP_B Šildymo sistemos kolektorius 0 1 lapas Viso: 3 lapai Atestato Nr UAB "Projektavimo sprendimai" Trimitų g. 6-38, LT-09318, Vilnius Tel. Nr Projektas: Daugiabučio namo Justiniškių g. 74, Vilniuje atnaujinimo (modernizavimo) projektas Statybos darbų rūšis: Atnaujinimo (modernizavimo) Pareigos V. Pavardė Parašas Data Dalis: Šilumos punktas Direkt. K. Sankauskas Dokumento pavadinimas: Laida A 1595 PV L. Paulauskass PDV E. Bliavienė Projekto žiniaraštis Lapas Lapų Etapas Užsakovas: TDP VšĮ Atnaujinkime ime miestą 14-TDP-5551-ŠP - PŽ 1 1

3 Valstybes lmone Statybos produkcr;os sertifikav 5 :i as Lrnkmenq g 28 LT Vilnius ATESTATAS Nr ElzE Bliaviend A.k Suteikta teise eiti ypatingo statinio projekto dalies vadoves ir ypatingo statinio projekto dalies vykdymo pneliiros vadoves pareigas. Statiniai: gyvenamieji ir negyvenamieji pastatai; inzineriniai tinklai: vandentiekio, Silumos tiekimo, nuotekq Salinimo; kiti statiniai. Projekto dalys: vandentiekio ir nuotekq ialinimo, Sildymo, vedinimo ir oro kondicionavimo, Silumos gamybos (1 MW galios) ir tiekimo. Direktorius PR*DU * D'tO Cf, :s. Robertas =f o o ISduotas 2013 m. rugsejo 27 d. Pirm4 kart4 i3duotas 2004 m. balandlto 2 d. Kvalifikacijos atestatq registras skelbiamas

4

5

6

7

8

9

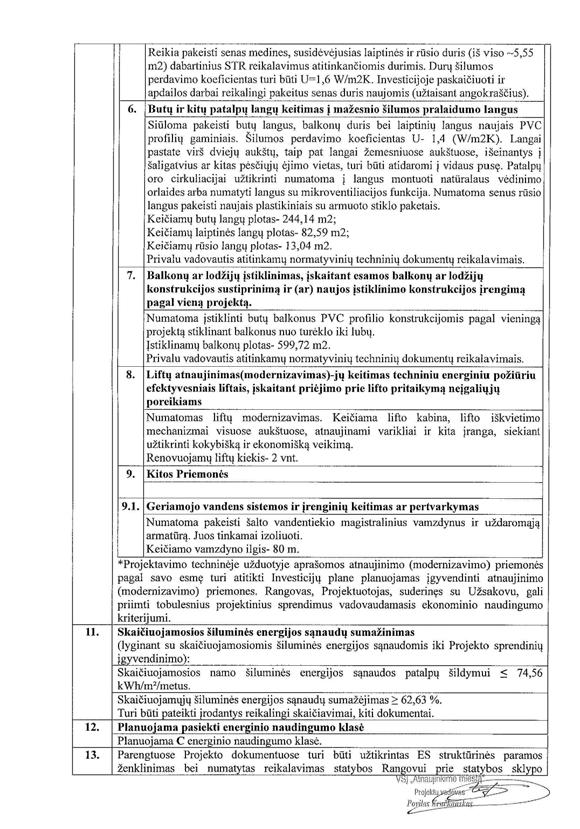

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30 1. PRIJUNGIAMŲ PASTATŲ CHARAKTERISTIKA Abonento Nr. PRIJUNGIAMO PRIE ŠILUMOS TINKLŲ OBJEKTO PASAS Daugiabučio namo Justiniškių g. 74, Vilniuje atnaujinimo.modernizavimo projektas (Objekto pavadinimas, adresas) Nr. genpl ane Pavadinimas Šiluminio punkto Nr. Grindų ALT Pastato kubatūra m 3 Aukštų skaičius vnt. Pastato aukštis m Šildomų patalpų plotas m 2 Butų skaiči us vnt. Q MW Šilumos apkrova Šildymui Vėdinimui Karštam vandentiekiui Suminis Viso: lūžio taške G m 3 /h Q MW G m 3 /h Q MW G m 3 /h Q MW G m 3 /h Q MW G m 3 /h Daugiabutis gyvenamasis namas 1-2,70-9a Justiniškių g. 74, Vilnius ŠILUMOS ĮVADO IR ŠILUMOS PUNKTO CHARAKTERISTIKA 3. ŠILDYMO SISTEMŲ CHARAKTERISTIKA Šilumos įvadas Magistralės šil. kameros Nr. Diametras mm Ilgis m Šilumos punkto Nr. Droselio diametras mm Šilumos pajungimo schema nepriklausoma) Reguliatoriai (markė) Elevatoriai, siurbliai (markė) Tūtos diametras (priklausoma, Pašildytuvas Tipas, markė kw Pajungimo schema Karšto vandens paruošimas Pašildytuvas Tipas, markė kw Cirkuliaciniai siurbliai Cirk. linijos droselio diametr. mm Temperatūros reguliatoriai Šilumos apskait os prietais ai (tipas, markė) Šildymo sistemos charakteristika Skaičiuotina temperatūra C H. m. v. st. Tipas, markė Šildymo prietaisai F ekm F m x DN50-1 Srauto ribotuvas DN50 Įranga nekeičiama Kvs m 3 /h DN 40 Naujai projektuojamas žiūr.ar lentelę Nr.2 Cirk.siurbl m 3 /h 9.00 m Naujai projektuojama s žiūr.ar lentelę Nr.2 - Plokštelinis lituotas 520 Dviejų laipsnių Plokštelinis lituotas 450 Recirk. Siurblys 3.3 m 3 /h 3.00 m 32 Kvs-10.0 m 3 /h DN 32 SKS3 Dvivamzdė DN40 Dvivamzdė Naujai projektuojama s žiūr.ar lentelę Nr.2 Naujai projektuojama s žiūr.ar lentelę Nr.2 Naujai projektuoj amas žiūr.ar lentelę Nr.2 Naujai projektuojama s žiūr.ar lentelę Nr m 3 /h Dvivamzdė Esamas 4. VĖDINIMO SISTEMŲ CHARAKTERISTIKA 5. ĮRENGIMŲ PAKEITIMAS PASTABOS Vandens tūris sistemoje 8.0 m 3 Pavadinimas L m 3 /h Q, MW Kaloriferiai Keičiamo įrengimo Reguliatoriai (tipas, Poz. Nr. markė) Tipai kw Tipas Charakteristika Pakeitimą atliko (projektinė organizacija, pavardė, pareigos) Parašas, data Plieniniai rad. Plieniniai rad. Plieniniai M-140-A0 tipo. sekc. rad (projektinė organizacija) Proj. E. Bliavienė (pareigos, pavardė) (parašas)

31 Aiškinamasis raštas BENDRIEJI DUOMENYS 1. Pro ekt o ant vadova tasi tokiomis ga io an iomis normomis ir taisyk ėmis: RSN Statybinė klimatologija ; ST Šildymas, vėdinimas ir oro kondicionavimas ; 2011 m 07 17, Nr Šilumos tiekimo tinklų ir šilumos punktų įrengimo taisyklės; Šilumos ir karšto vandens tiekimo tinklų ir jų įrenginių apsaugos taisyklės. Patvirtinta 199,04,24; STR :2004 Gyvenamieji pastatai ; STR :2010 Statinio projektavimas ; LST EN 253 Pramoniniu būdu neardomai izoliuotos vamzdžių sistemos požeminėms karšto vandens tiekimo sistemoms; LST EN 253 Pramoniniu būdu neardomai izoliuotos vamzdžių sistemos požeminiams karšto vandens tinklams; LST EN 44 Plieninių vamzdžių su polietileniniu vamzdžių fasoninės dalys; LST EN 44 Pramoniniu būdu neardomai izoliuotos vamzdžių sistemos požeminiams karšto vandens tinklams. Plieninė armatūra plieniniams vamzdžiams, poliuretaninė šilumos izoliacija ir išorinis polietileninis apvalkalas; LST EN 449 Pramoniniu būdu neardomai izoliuotos vamzdžių sistemos požeminiams karšto vandens tinklams. Plieninių vamzdžių su polietileniniu apvalkalu jungtys..skai i otini a ko oro parametrai iemą T -23 ºC; h=-20,8 kj/kg. Vasarą T 26,1 ºC; 53,2 kj/kg. Vidutinė šalčiausio mėnesio temperatūra -7,9ºC. Vidutinė šildymo sezono temperatūra -0,7ºC. Šildymo sezono trukmė 219 paros. 3. Išeities duomenys 3.1 Skai i o amie i ši mos sra tai Šilumos pareikalavimas: Justiniškių g. 72, I as korpusas 1-36 butai) kw; Justiniškių g. 74, I as korpusas 1-36 butai) kw; Justiniškių g. 74, II as korpusas butai) kw; Bendras kw Atestato Nr UAB "Projektavimo sprendimai" Trimitų g. 6-38, LT-09318, Vilnius Tel. Nr Projektas: Daugiabučio namo Justiniškių g. 74, Vilniuje atnaujinimo (modernizavimo) projektas Statybos darbų rūšis: Atnaujinimo (modernizavimo) Pareigos V. Pavardė Parašas Data Dalis: Šilumos punktas Direkt. K. Sankauskas Dokumento pavadinimas: Laida A 1595 PV L. Paulauskas PDV E. Bliavienė Aiškinamasis raštas Lapas Lapų Etapas Užsakovas: TDP VšĮ Atnaujinkime miestą 14-TDP-5551-ŠP - AR 1 3

32 3.2 Projektiniai šilumnešio parametrai Tipas Temperatūra, C Pirminis kontūras (žiemą) Antrinis kontūras šildymui Karšto vandens ruošimui (vasarą) pirm. kont Antrinis kontūras karšto vand. sistemoje 55-5 Slėgis paduodamoj linijoje prijungimo taške (žiemą) 0,71 ±0,05 MPa Slėgis grįžtamoj linijoje prijungimo taške (žiemą) 0,24 ±0,05 MPa Slėgių skirtumas (žiemą) 0,47 ±0,1 MPa 2. Išeities duomenys Atliekama daugiabučio gyvenamojo namo Justiniškių g. 74, Vilnius atnaujinimo ( modernizavimo) projektas, kuriame numatoma esamą vienvamzdę šildymo sisitemą palikti, visame pastate esami šildymo prietaisai keičiami. Pagal pateiktą techninę užduotį, projekte turi būt numatyta Justiniškių g. 74 namo II korpuso ( butai 37-72) šildymo, bei karšto vandens sistemos prijungimas prie esamo šilumos mazgo. Šilumos mazgo projektas atleikamas remiantis UAB "Katra" 2004 metais atlikti techniniu projektu. Pastato šilumos poreikiai prieš/po rekonstrukcijos pateikiami lentelėje Nr. 1 Lentelė Nr.1 Šilumos pareikalavimo prieš/po pastato rekonstrukcijos Vartotojas Maksimalus šilumos kiekis kw Eil. Nr. Pastatas Šildymui [kw] Vėdinimui [kw] Karšt. Vandeniui [kw] Bendras [kw] Šilumos mazgo apkrovos prieš Justiniškių g. 74 namo atnaujinimo projektą Šilumos punkto apkrovos prieš Justiniškių g pastato modernizavimą 2. Šilumos punkto apkrovos po Justiniškių g. 74 pastato modernizavimą ir Justiniškių g. 74 antro korpuso ( butai) prijungimo prie šilumos mazgo Viso: Šilumos punktas 3.1. Šilumos punkto esama padėtis. Justiniškių g. 72 ( butai 1-36) ir Justiniškių g. 74 ( butai 1-36) šiluma ir karštas vanduo tiekiamas iš šilumos punkto, esančio Justiniškių g. 74 rūsio patalpose. Į esamą šilumos punktą ateina šilumos tinklų įvadas 2x DN 50. Čia numatyta šilumos apskaita SKS -3 -U2, Q n =10.0 m 3 /h, DN 40. Šilumos mazgas pajungtas pagal nepriklausomą schemą. Šildymo sistemai reguliuot, vandens temperatūrai priklausomai nuo išorės oro temperatūros, įrengtas automatinis temperatūros reguliavimo blokas. Šilumos apskaitai priimtas debitomatis Q n =10.0 m 3 /h, DN 40. Šildymo sistemai įrengtas 433 kw plokštelinis šilumokaitis, dvieigis temperatūros reguliavimo vožtuvas su elektrine pavara G=7.44 m 3 /h, Kvs =10.00 m 3 /h, išsiplėtimo indas, cirkuliaciniai siurbliai G=14.89 m 3 /h, P=5.00 m.v.st.. Sistemos papildymui naudojamas vanduo iš grįžtančios termofikacinių tinklų linijos. Pastato karšto vandens poreikiui įrengtas 343 kw plokštelinis šilumokaitis, dvieigis temperatūros reguliavimo vožtuvas su elektrine pavara G=9.83 m 3 /h, Kvs =10.00 m 3 /h, recirkuliacinis siurblys G=1.77 m 3 /h, P=5.0 m.v.st.. Objekto numeris: Lapas Lapų Laida 14-TDP-5551-ŠP - AR 2 3 0

33 3.2. Sprendiniai Pagal pateiktą tec nin užduotį, numatomas naujai suprojektuotos Justiniškių g. 74 antro korpuso ( butai) šildymo, karšto vandens sistemos prijungimas prie esamo šilumos mazgo. Atlikus pastato šildymo sistemos renovaciją dėl pastato arc itektūrinės konstruktorinės dalies modernizavimo darbų išorinių sienų su cokoline dalimi, stogo šiltinimas, langų ir išorinių durų keitimas) bei esamos pastato šildymo sistemos modelio neatitikimo STR :2005 Šildymas, vėdinimas ir oro kondicionavimas reikalavimams, atliekamas esamos įrangos įvertinimas. Išvados dėl esamo šilumos įrenginių tinkamumo, pasikeitus apkrovoms, apie keičiamą įrangą pateikiamos lentelėje Nr.2. Projekte rekomenduojama pakeisti esamus dvieigius vožtuvus (šildymo sistemos, karšto vandens sistemos, cirkuliaciniųs siurblius, esamus šildymo, karšto vandens šilumokaičius. ekomenduojama peržiūrėti šilumos punktą, esantį Justiniškių g. 72, ir pagal galimybes numatyti Justiniškių g. 72 namo pirmo korpuso 1-36 butas šildymo, bei karšto vandens sistemos prijungimą prie Justiniškių g. 72 namo šilumos punkto. Statytojui priėmus kitus sprendinius dėl esamos/keičiamos įrangos, projektuotojas, šilumos tiekėjas, negarantuoja tinkamo šilumos, karšto vandens tiekimo vartotojams. Lentelė Nr. 2. Išvados dėl šilumos punkto įrenginių Eil. Nr. Įrengimų pavadinimas Esamos charakteristikos Projektuojamos charakteristikos Pastabos 1. Šildymo cirkuliacinis G=14.89 m 3 /h, P=5.00 G=22.79 m 3 /h, P=9.60 Keisti siurblys. m.v.st.. m.v.st.. Karšto vandens G=1.77 m 3 /h, P=5.00 G=3.30 m 3 /h, P=5.00 Keisti 2. recirkuliacinis siurblys m.v.st.. m.v.st.. 3. Šildymo dvieigis G=3.70 m 3 /h, Kvs =6.3 G=9.11 m 3 /h, Kvs Keisti vožtuvas m 3 /h =16.0 m 3 /h 4. K.v.dvieigis vožtuvas G=9.83 m 3 /h, Kvs G=11.06 m 3 /h, Kvs Keisti =10.0 m 3 /h =10.0 m 3 /h 5. Išsiplėtimo indas V= 400 ltr, 6 bar. V=600 ltr, 6 bar. Keisti šildymo sist. Šilumos skaitiklis SKS -3 -U2, Q n =10.0 SKS - 3 su srauto Esamas 6. centriniame šilumos m 3 /h, DN 40 jutikliu SDU-1L, mazge Q n =10.00 m 3 /h, DN 40 Automatinis Automatinis blokas su Automatinis blokas su Esamas 7. temperatūros reguliavimo blokas duomenų nuskaitymu duomenų nuskaitymu Plokšteliais Keisti šilumokaitis šildymui Plokšteliais šilumokaitis karštam vandeniui Slėgio perkričio reguliatorius T1/T2 = 115/65 0 C T11/T12 = 80/60 0 C P pirm =30kPa, P antr =20 kpa Q šild =433 kw T1/T2 = 60/30 0C T11/T12 = 5/55 0C P pirm =30kPa, P antr =50 kpa Q šild =343 kw - - T1/T2 = 115/65 0 C T11/T12 = 80/60 0 C P pirm =30kPa, P antr =20 kpa Q šild =530 kw T1/T2 = 65/35 0C T11/T12 = 5/55 0C P pirm =30kPa, P antr =50 kpa Q šild =450 kw Keisti Šilumos punkto dalies projektas atliktas remiantis AB Danfoss pateiktomis įrenginių charakteristikomis Sudarė E. Bliavienė Objekto numeris: Lapas Lapų Laida 14-TDP-5551-ŠP - AR 3 3 0

34 S SP S ŠILUMOS PUNKTAS. Įvadas Šios tec ninės sąlygos taikomos šilumos punktui, skirtam aprūpinti šilumine energija ir karštu vandeniu vartotojus Vilniaus mieste. Darbas, kuris turi būti atliktas pagal šias tec nines sąlygas, apima projektavimą, konstrukciją, gamybą, tiekimą, šiluminį izoliavimą, dokumentaciją, eksploatavimo ir tec ninio aptarnavimo nurodymus, brėžinius, personalo apmokymą arba darbo instrukcijas personalui Taip pat apima įrengimų montavimą, montavimo priežiūrą, paleidimą. Tec ninės specifikacijos nepakeičia normatyvinių dokumentų, standartų, taikomų įrengimų gamybai, tiekimui, montavimui, o tik juos papildo. Jeigu įrengimų gamybai, montavimo operacijoms yra patvirtinti standartai ar kiti normatyvai, būtina vadovautis šiais dokumentais. Jeigu tokių dokumentų nėra vadovautis šiomis tec ninėmis sąlygomis. Išeities duomenys nurodyti aiškinamajame rašte. 2. Projektiniai sprendiniai Šilumos punkte bus montuojami įrenginiai, armatūra, valdymo, kontrolės ir automatikos priemonės, kuriomis a) vieno šilumnešio šiluma perduodama kitam; b) keičiami šilumnešio parametrai; c) automatiškai, pagal programą, keičiami šilumnešio parametrai paros ir savaitės bėgyje; d) atliekama šilumnešio parametrų kontrolė ir apsauga avarinių situacijų metu, kad šie parametrai nebūtų viršyti; e) reguliuojami ir matuojami šilumnešių debitai, apskaičiuojamas sunaudotos šilumos kiekis; f) šilumnešis paskirstomas vartotojo sistemoms; g) užpildoma šildymo sistema vandeniu, eksploatacijos metu automatiškai vykdomas papildymas. Šilumos mazgo komponentų parinkimas priklauso nuo šiluminio apkrovimo, temperatūrinio grafiko ir slėgio tarp paduodamos ir grįžtamos magistralių skirtumo. Šilumos punktai prie šilumos tinklų prijungiami pagal nepriklausomą sc emą. Įvadinė armatūra šilumos punktuose turi būti plieniniai rutuliniai vožtuvai, jungiami flanšais arba privirinami. Tiekimo linijoje po įvadinės armatūros, o grąžinimo linijoje prieš reguliavimo įrenginius, apskaitos prietaisus ar siurblius turi būti įrengti purvo gaudytuvai. Filtrai turi sulaikyti nešmenis, didesnius kaip 1mm dydžio. Leidžiami slėgio nuostoliai filtre 0,05MPa. Šildymo sistemų tūrio pasikeitimams dėl sistemos vandens temperatūros svyravimų įvairaus aukštingumo pastatuose turi būti pastatyti membraniniai išsiplėtimo indai. Šie indai parenkami pagal statinį šildymo sistemos slėgį ir vandens šildymo sistemoje tūrį arba pagal šildymo sistemos šiluminį našumą k. alima parinkti kelis mažesnio tūrio išsiplėtimo indus Atestato Nr UAB "Projektavimo sprendimai" Trimitų g. 6-38, LT-09318, Vilnius Tel. Nr Projektas: Daugiabučio namo Justiniškių g. 74, Vilniuje atnaujinimo (modernizavimo) projektas Statybos darbų rūšis: Atnaujinimo (modernizavimo) Pareigos V. Pavardė Parašas Data Dalis: Šilumos punktas Direkt. K. Sankauskas Dokumento pavadinimas: Laida A 1595 PV L. Paulauskas PDV E. Bliavienė Tec ninės specifikacijos Lapas Lapų Etapas Užsakovas: TDP VšĮ Atnaujinkime miestą 14-TDP-5551-ŠP - TS 1 12

35 vietoj vieno didelio, atsižvelgiant į indų gabaritus, galutinę kainą ar kt. faktorius. Išsiplėtimo indas sistemoje montuojamas prieš siurblį grįžtamoje linijoje. Šilumos punkte turi būti įrengtas šilumos skaitiklis. Jeigu šiuo metu stovinčio šilumos skaitiklio pralaidumas pakankamas, paliekamas esamas skaitiklis, jeigu ne parenkamas naujas. Pastato išorinėje sienoje, prie įėjimo į šilumos punktą durų, 1,5m. aukštyje turi būti įrengti išvadai į išorę šiluminės energijos apskaitos duomenims įrašyti į duomenų nuskaitymo prietaisą. Kad, atskirais atvejais, nebūtų viršijamas max. vandens kiekis imamas iš šilumos tinklų, turi būti statomi įrenginiai praleidžiantys nustatytą max. vandens kiekį. Reguliavimo armatūros nesandarumas neturi būti didesnis kaip 0,05% Kv. Ji turi būti atspari dalelių, mažesnių kaip 1mm, kurių nebesulaiko filtras, poveikiui. 2.1 Mazgas pilnai automatizuotas ir turi vykdyti šias funkcijas: - šildymui tiekiamo vandens temperatūros reguliavimas priklausomai nuo išorės oro temperatūros; - maksimalios grįžtamo termofikacinio vandens temperatūros apribojimas; - fiksuotos maksimalios grįžtamo termofikacinio vandens temperatūros apribojimas, ruošiant karštą vandenį; - karšto vandens temperatūros reguliavimas; - apsauga nuo užšalimo; - minimali vožtuvo eiga; - siurblių valdymas priklausomai nuo poreikio; - profilaktinis siurblių pramankštinimas; - savaitinės laiko programos atskirai šildymui ir karšto vandens ruošimui; - daviklių testavimas. Remdamasis įrengimo charakteristikomis bei informacija, pateikta duomenų lapuose, tiekėjas turi užtikrinti, kad šiluminis punktas dirbtų nustatytu hidrauliniu režimu. Tiekiami įrengimai ir medžiagos turi būti paskaičiuoti darbui prie aplinkos temperatūros 0 50 C. Įrengimų pagrindinių elementų atsparumo skaičiavimai turi atitikti arba viršyti Lietuvos Respublikoje galiojančias normas ir reikalavimus. - Gamyba turi būti vykdoma kompetentingo, aukštos kvalifikacijos personalo. Pirkėjas turi teisę atmesti bet kurią darbų dalį, atliktą netinkamu būdu. 3. Bendri reikalavimai Projekte ypatingas dėmesys turi būti skiriamas: - saugios darbo sąlygos; - paprastas įrengimų aptarnavimas; - patikimas įrengimų darbas; - aukštas naudingo veikimo koeficientas; - įrengimų priežiūros ir remonto paprastumas; - geros sanitarinės sąlygos. Šilumos punktuose turi būti: - ne mažiau kaip du šviestuvai; - durys atsidaryti į įšorę; - trapas; - oro temperatūra patalpoje turi būti ne mažesnė 10ºC ir ne didesnė 28ºC; - oro apykaita ne mažiau 0.5h -1 ; - santykinė drėgmė neviršytų 75%. Grindyse esančios įduobės turi būti uždengtos. Objekto numeris: 14-TDP-5551-ŠP - TS Lapas Lapų Laida

36 Įranga montavimui turi būti tiekiama pilnai sukomplektuota. Prie siuntos pridedamas kiekvienos prekės techninis aprašymas. Šilumos tiekimo įrangos montavimą gali vykdyti montuotojai, turintys kvalifikacijos pažymėjimus šios rūšies darbams atlikti. Prieš pradedant montavimo darbus, šilumos punktų patalpose turi būti atlikta: - patalpų apdaila; - įrengtas apšvietimas; - sumontuota drenavimo sistema; - sumontuotos tvirtinimo detalės. Visi atlikti darbai turi būti įforminti atitinkamuose aktuose. 4. Kokybė Tiekėjas privalo nurodyti atitinkamus standartus (ISO, GOST ) arba atitikmenį, kurie pilnai apims projektavimą, gamybą, paviršiaus apsaugą, šiluminį izoliavimą, dokumentus, tikrinimą, bandymus ir garantijas. Tiekėjas turi glaustai nurodyti taikomų kokybės sistemų reikalavimus. 5. Garantijos Garantinis laikotarpis 2 metai. Tiekėjas bus atsakingas už visus įrengimų, medžiagų ir gamybos defektus viso garantinio laikotarpio metu. Jeigu nebus iki galo pašalinti defektai, atsiradę garantinio laikotarpio metu, garantinis laikotarpis bus pratęstas tiek, kiek reikės laiko tiems defektams pašalinti. 6. Šilumos tiekimo vamzdynų sistema Šilumos tiekimo sistemų montavimui naudojami plieniniai elektra virinti vamzdžiai kai jų skersmuo 65mm. Kai vamzdynų skersmuo 50mm, naudojami plieniniai vandens dujų vamzdžiai, tinkami sriegimui. Šilumos tiekimo vamzdynai turi būti montuojami ne mažesniu kaip 2% nuolydžiu, tvirtinant prie statybinių konstrukcijų. Įrenginiai ir vamzdynai turi būti tvirtinami taip, kad nebūtų pažeista pastato konstrukcija. Projektuojant vamzdynų sistemą turi būti įvertintas faktiškai galimas vamzdynų šiluminis išsiplėtimas, kad būtų išvengta žalos įrangai, atramoms ir pastato konstrukcijoms. Montuojant vamzdynus šilumos punktuose, turi būti įrengtos visos įdėtinės termometrų, manometrų bei jutiklių pastatymui. Žemiausiose vamzdynų vietose turi būti įrengti ištuštinimo atvamzdžiai, o aukščiausiose vietose 15mm skersmens oro pašalinimo atvamzdžiai. Atvamzdžiai įrengiami patogiame aukštyje. Prieš pradedant montuoti įrenginius (t.y. šilumos apskaitos prietaisą, siurblius, šilumokaičius ir t.t.) vamzdynų sistema turi būti praplauta, siekiant apsaugoti įrenginius nuo užteršimų. Vamzdynų sujungimai neleidžiami sienose, grindyse ar lubose. Vamzdynai negali būti įmontuoti plytų mūruose, betone ar tinke. Kur vamzdynai praeina pro sienas, grindis ar lubas turi būti įrengtos įvorės, kurių skersmuo dvigubas jame klojamo vamzdyno skersmuo. 7. Suvirinimas Suvirinimo bei kontrolės procedūroms turi būti paruošti suvirinimo procedūros aprašai (SPA). Aprašai ruošiami vadovaujantis LST EN 299+A1:1998 Metalinių medžiagų suvirinimo procedūrų aprašas ir tvirtinimas 1-ąja, 2-ąja, 3-ąja, 7-ąja ir 8-ąja dalimis. Prieš virinimą visi vamzdžiai ir armatūra turi būti teisingai paruošti ir sustatyti. Vamzdžių galai turi būti stačiai nupjauti, švarūs ir su nuožulomis. Suvirinimo praėjimų kiekis Objekto numeris: 14-TDP-5551-ŠP - TS Lapas Lapų Laida

37 turi būti toks, koks reikalingas pagal slėgį, kuris bus tame vamzdyne. Trišakiai, atsišakojimai ir kitos fasoninės dalys turi būti su švelniais perėjimais ir pastatytos taip, kad nesumažintų nurodyto pagrindinio vamzdžio ar atsišakojimo kiaurymės skersmens. Visų suvirinimo siūlių metalas turi pilnai susilydyti su vamzdžių metalu, siūlėse neturi būti šlakų ir nuodegų, jų storis negali būti mažesnis nei vamzdžių metalo. Suvirinimo elektrodai turi būti sausi ir švarūs. Lankinio suvirinimo elektrodai negali būti naudojami jei padengimo sluoksnis pažeistas ar suiręs. Suvirinimo elektrodo tipas turi būti toks, kokį rekomenduoja gamintojai suvirinimo klasei ir tipui. Suvirinama siūlių kontrolė atliekama sekančiais būdais: -išorinio apžiūrėjimo ir matavimo 100%; - hidraulinio bandymo; - kitais būdais, jeigu tai papildomai bus nurodyta procedūrų aprašuose (SPA). Suvirintų ir kitokių vamzdynų sujungimų sandarumą ir stiprumą būtina patikrinti, atliekant hidraulinį bandymą. Suvirinimo darbai atliekami vadovaujantis Garo ir karšto vandens vamzdynų įrengimo ir saugaus eksploatavimo taisyklių 4-2 punktu. 8. Šilumos tiekimo vamzdynų hidraulinis praplovimas ir išbandymas Hidraulinis vamzdynų praplovimas ir išbandymas atliekamas, kai atlikti visi suvirinimo darbai, sumontuotos tvirtinimo detalės. Bandymas atliekamas kiekvienai grandinei atskirai. Vamzdynai turi būti atjungiami ne mažiau 3mm storio aklėmis, atjungimui naudoti uždaromąją armatūrą draudžiama. Hidraulinis bandymas atliekamas 1,3 karto didesniu slėgiu, nei naudojamasis sistemos slėgis, bet ne mažesniu, kaip 0,60 MPa slėgiu žemiausioje sistemos vietoje. Bandomasis slėgis palaikomas kol bus patikrintos visos suvirinimo siūlės, bet ne mažiau 10mm. Bandymo metu atjungiamas išsiplėtimo indas. Hidraulinis bandymas turi būti atliekamas vadovaujantis Šilumos tinklų ir vartojimo įrenginių priežiūros (eksploatavimo) taisyklių: p Montavimas ir atramos Vamzdynai tvirtinami pakabinimo mazgų ir atramų pagalba. Galima naudoti specialios konstrukcijos grupinio pakabinimo mazgus. Jie turi būti tokio dydžio, kad galima būtų vamzdžius izoliuoti. Tarp šildančio vandens vamzdžio ir pagrindinio vamzdžio pakabinimo elemento turi būti padėta kompensuojanti plokštė. Horizontalūs vamzdynai turi būti tvirtinami reguliuojamų pakabų pagalba. Pakabos turi būti tokio dydžio, kad galima būtų vamzdžius izoliuoti. Leistini atstumai tarp atramų: - 2.0m, kai nominalus diametras yra iki 32mm; m, kai nominalus diametras yra iki 40mm; m, kai nominalus diametras yra 50mm; m, kai nominalus diametras yra mm. Vamzdžiai prie visų įrenginių ir valdymo vožtuvų turi būti paremti, kad būtų išvengta įtempimų ar iškraipymų prijungtoje įrangoje, vožtuvuose ir valdymo vožtuvuose. Vamzdžiai turi būti paremti, kad įrangą, vožtuvus ir priedus galima būtų nuimti mažiausiai juos išardant ir, kad nuėmus prietaisus, nereiktų papildomų atramų. Visi vertikalūs vamzdžiai turi būti pritvirtinti taip, kad būtų užkirstas kelias išlinkimams arba svyravimams. Vertikalūs vamzdžiai turi turėti stiprius kaltos geležies arba plieno Objekto numeris: 14-TDP-5551-ŠP - TS Lapas Lapų Laida

38 spaustukus, gerai užveržtus ant vamzdžių, su prailginimais, besiremiančiais į pastato konstrukcijas. Vamzdžiai turi būti įtvirtinti, kur reikia lokalizuoti plėtimąsi arba išvengti per didelio vamzdžių ir atšakų įtempimo. Ankeriai turi būti visiškai atskirti nuo pakabinamo mazgų ir turi būti tvirtai kaltos ar suvirintos konstrukcijos. Visų plieninių dirbinių paviršių apdorojimas turi būti toks: - nušveisti iki metalinio blizgesio; - nugruntuoti rūdims atspariais dažais; - padengti dviem sluoksniais dažų. 10. Vamzdžių įvorės Vamzdžių įvorės turi būti ten, kur vamzdžiai praeina pro sienas, grindis ar lubas. Įvorės turi būti pagamintos iš tos pačios medžiagos kaip vamzdis ir atitinkamo dydžio, kad būtų užtikrintas ne mažiau, kaip 15mm tarpelis pagal diametrą, jei nenurodyta kitaip. Kur vamzdžiai praeina pro konstrukcines grindis ir priešgaisrines sienas, turi būti naudojamos specialios ugnies nepraleidžiančios tarpinės, kad būtų pasiektas bent 2 va. atsparumas ugniai. Praėjimuose pro grindi šlapiose patalpose įvorė turi baigtis 100mm virš grindų lygio. Patalpose su viniline grindų danga jos kraštas turi būti užriestas prie įvorės. Praėjimuose pro grindis, kuriose yra vandens nepraleidžiančios membranos, vamzdžio įvorė turi turėti sandarinantį flanšą, kuris turi būti pritvirtintas prie vandens nepraleidžiančios membranos. Tarpelis tarp vamzdžio ir įvorės turi būti užsandarintas elastinga mastika. Kur pro sienas, grindis ir lubas praeinantys vamzdžiai yra matomi, jie turi būti uždengti plokštėmis. 11. Vamzdynų plėtimasis Visos vamzdyno dalys turi būti taip sumontuotos, kad vamzdžiai galėtų plėstis ir trauktis, nesukeldami netinkamų įtempimų bet kuriose vamzdyno dalyse. Kur įmanoma, plėtimasis ir traukimasis turi būti absorbuojamas natūraliais vamzdžių pasislinkimais, t.y. posūkio kampais. Vamzdynams turi būti įrengtos nejudamos, paslankios atramos. 12. Vamzdynų atramos ir kreipiančios detalės Vamzdynų atramos turi būti įtvirtintos projekte nurodytose vietose. Atramos turi būti įtvirtintos tinkamu būdu, kad išlaikytų apkrovą. Visos atramos jokiu būdu negali pažeisti pastato konstrukcijų. Detalės ir galutinė atramų vieta prieš įtvirtinimą turi būti pateikta techninės priežiūros vadovo patvirtinimui. 13. Paviršiaus apsauga Visų tiekiamų įrengimų paviršius turi būti tinkamai apsaugotas nuo aplinkos poveikio. Įrengimai ir prietaisai turi būti gerai supakuoti, kad būtų galima pervežti ir sandėliuoti prieš atliekant montavimo darbus. Metalinių paviršių valymas, gruntavimas ir galutinis antikorozinis padengimas turi būti pagal tarptautinių techninių standartų apsaugai nuo korozijos reikalavimus. Antikorozinė danga turi būti atspari karščiui +150ºC. Dažymas turi būti atliekamas panaudojant pažangią darbo patirtį ir pagal dažų gamybos ir panaudojimo instrukcijas. Tiekėjas nustato savo standartines įrengimų spalvas. Pirkėjas turi teisę gauti įrengimus nudažytus paties pasirinktomis spalvomis. Objekto numeris: 14-TDP-5551-ŠP - TS Lapas Lapų Laida

39 Aštrūs galai turi būti suapvalinti. 14. Šilumos izoliacija Izoliuotų paviršių temperatūra darbo metu neturi viršyti 35 C. Šilumos izoliacija turi išlaikyti pastovias izoliacines savybes per visą naudojimo laiką. Neleidžiama izoliacinėse konstrukcijose naudoti medžiagų turinčių asbesto. Šilumos izoliacija turi būti mechaniškai pakankamai atspari, nelaidi ir nesugerianti vandens. Izoliuoti paviršiai dengiami armuotos folgos danga. Flanšinių sujungimų ir armatūros izoliacija turi būti išardoma. Izoliacija turi būti: - vamzdynams šilumos punkte suformuoti akmens vatos vamzdiniai kevalai, su aliuminio folijos danga, δ iz =50 (40)mm; - įrenginiams ir uždaromajai armatūrai akmens vatos dembliai su aliuminio folijos danga, δ iz =50 (40)mm. Atsparumo ugniai klasė Vožtuvai Rangovas turi pateikti ir įmontuoti vožtuvus, filtrus bei čiaupus taip, kaip nurodyta brėžiniuose. Jie turi būti įmontuoti visose vietose, kuriose tai yra būtina tinkamam sistemų darbui, atjungimui bei reguliavimui. Turi būti tinkami darbiniam ir tikrinamam sistemų slėgiui. Horizontaliame vamzdyne sklendės privirinamos atidarytos. Vertikaliame vamzdyne viršus privirinamas atidarytos sklendės, apačia uždarytos. Uždaromoji armatūra vamzdynams, kurių skersmuo 50mm srieginė uždaromoji armatūra, kurios skersmuo 65mm flanšinė arba įvirinama. Ant visos armatūros korpusų turi būti išlietas, įspaustas arba įkirstas gamintojo pavadinimas arba prekės ženklas. Tiekėjas privalo pateikti visus armatūros techninius duomenis patvirtinančius dokumentus. Uždaromieji srieginiai vožtuvai Eil. Nr. Techniniai duomenys Nurodyti reikalavimai 1 Vožtuvų tipas Rutuliniai 2 Korpusas Ketinis arba bronzinis 3 Prijungimas Srieginis 4 Projektinė temperatūra T=0-120ºC 5 Projektinis slėgis PN=1.6MPa Uždaromieji įvirinami vožtuvai Eil. Nr. Techniniai duomenys Nurodyti reikalavimai 1 Vožtuvų tipas Rutuliniai 2 Korpusas Plieninis 3 Prijungimas įvirinamas 4 Projektinė temperatūra T=0-120ºC 5 Projektinis slėgis PN=1.6-2,5MPa Įvadinė uždaromoji armatūra į šilumos punktą plieninė. Draudžiama įrengti ketinę armatūrą ten, kur ją gali veikti lenkimo jėgos. Uždaromąją armatūrą iš pilkojo ketaus naudoti draudžiama. Flanšinė armatūra turi būti tiekiama komplekte su atsakomaisiais flanšais, varžtais, veržlėmis ir tarpinėmis. Tarpinės turi būti atsparios karščiui, gumines ir asbocementines naudoti draudžiama. Objekto numeris: 14-TDP-5551-ŠP - TS Lapas Lapų Laida

40 Eil. Nr. Techniniai duomenys Nurodyti reikalavimai 1 Max. darbo slėgis 16 bar. 2 Max. darbo temperatūra 120 C 3 Max. pratekėjimas 1 % K V 4 Išankstinis srauto Veikimas nustatymas 16. Balansiniai uždaromieji vožtuvai Vožtuvai skirti vandens srovės uždarymui, balansavimui ir matavimui. Jie turi subalansuoti paskirstymo grandines taip, kad į įrenginius būtų tiekiamas reikalingas šilumos srautas. 17. Atbuliniai vožtuvai Eil. Nr. Techniniai duomenys Nurodyti reikalavimai 1 Korpusas Bronzinis arba ketinis 2 Prijungimas Srieginis 3 Projektinė temperatūra T=0-100ºC 5 Projektinis slėgis PN=1.6MPa 18. Filtrai Filtrų paskirtis sulaikyti nešmenis, didesnius kaip 1mm dydžio. Filtras turi turėti prapūtimo ir išleidimo čiaupus. Filtro vidinis paviršius turi būti apsaugotas nuo korozijos. Eil. Nr. Techniniai duomenys Nurodyti reikalavimai 1 Korpusas Ketinis 2 Prijungimas Flanšinis arba movinis 3 Filtruojantis elementas Nerūdijančio plieno 1.0mm perforuota plokštelė 4 Projektinė temperatūra T=0-120ºC 5 Projektinis slėgis PN=1.6MPa 6 Leidžiami slėgio nuostoliai 0.05MPa Filtrai turi būti tiekiami su atsakomaisiais flanšais, veržlėmis bei tarpinėmis. 19. Apsauginiai vožtuvai Vožtuvų paskirtis apsaugoti sistemas nuo slėgio pertekliaus. Eil. Nr. Techniniai duomenys Nurodyti reikalavimai 1 Vožtuvų tipas Spyruoklinis 2 Korpusas Bronzinis arba ketinis 3 Prijungimas Srieginis 5 Projektinė temperatūra T=0-100ºC 6 Projektinis slėgis PN=1.0MPa 6 Darbo slėgis MPa 20. Temperatūrą reguliuojantys vožtuvai Vožtuvo paskirtis palaikyti reikiamą temperatūrą šildymo sistemose, priklausomai nuo lauko temperatūros. Vožtuvai komplektuojami su elektros pavaromis ir temperatūros reguliatoriais. Objekto numeris: 14-TDP-5551-ŠP - TS Lapas Lapų Laida

41 Eil. Nr. Techniniai duomenys Nurodyti reikalavimai 1 Vožtuvo tipas Dvieigis 2 Pajungimas Srieginis 3 Korpusas Ketinis arba bronzinis 4 Projektinė temperatūra T=120ºC 5 Max. pratekėjimas iki 0,05% K v 6 Charakteristika Tiesinė 7 Reguliavimo ribos 30 : 1 8 Elektros variklis su Pavara reversu ir reduktoriumi 9 Elektros tiekimas 24 / 220 V,50 Hz 10 Pavaros eigos laikas: sek. - šildymui karštam vandeniui ruošti sek. vėdinimui sek. 11 Variklio apsauga IP Elektriniai sujungimai Kabelis 1,5 mm Automatiniai papildymo vožtuvai Eil. Nr. Techniniai duomenys Nurodyti reikalavimai 1 Korpusas Bronzinis 2 Prijungimas Srieginis 3 Projektinė temperatūra T=0-90ºC 4 Projektinis slėgis PN=1.0MPa 22. Slėgio perkryčio reguliavimo vožtuvas Eil. Nr. Techniniai duomenys Nurodyti reikalavimai 1 Tipas Dvieigis, tiesioginio veikimo su normaliai atdaru vožtuvu 2 Darbo slėgis 16 bar. 3 Darbinė temperatūra 140 C 4 Max. slėgio perkrytis 12 bar. 5 Max. pratekėjimas iki 0,05% K v 6 Diapazonas 0,2 1,2 bar. 7 Charakteristika Tiesinė 8 Medžiaga: - korpusas - kotas - balnas Ketus Nerūdijantis plienas Nerūdijantis plienas 9 Pastatymas Ant horizontalaus vamzdžio 23. Karšto vandens skaitikliai Eil. Nr. Techniniai duomenys Nurodyti reikalavimai 1 Korpusas Žalvarinis srieginis 2 Projektinė temperatūra T=0-90ºC 3 Projektinis slėgis PN=1.0Mpa Objekto numeris: 14-TDP-5551-ŠP - TS Lapas Lapų Laida

42 Vandens tekėjimo kryptis turi sutapti su esančios ant skaitiklio korpuse rodyklės kryptimi. Filtras turi būti įtekėjimo angoje. Prieš montuojant skaitiklį reikia gerai išvalyti vandens įtekėjimo vamzdyje susikaupusias nuosėdas, smėlį ir kitus nešvarumus. Skaitiklis turi būti įrengtas taip, kad būtų patogu aptarnauti ir užrašyti skalės parodymus. 24. Apskaitos ir kontrolės matavimo prietaisai Eil. Nr. Techniniai duomenys Nurodyti reikalavimai 1 Max. darbinis slėgis 16 bar 2 Max. darbinė temperatūra 150ºC 3 Temperatūrų skirtumo matavimo 0-150ºC diapazonas 4 Slėgio kritimas <0.1MPa 5 Matuojami ir indikuojami parametrai Šilumos energijos kiekis, vandens kiekis, paduodama vandens temperatūra, grąžinamo vandens temperatūra, temperatūrų skirtumas, momentinis vandens kiekis, darbo valandos. 6 Elektros tiekimas 1f, 220V, 50Hz. Duomenų pasauga nutrūkus elektros tiekimui. 7 Distansinis duomenų perdavimas 25. Šilumokaičiai Šilumokaičiai - plokšteliniai lituoti arba surenkami Plokštelės iš nerūdijančio plieno, sulituotos variu vakuuminiu būdu. Pajungimo antgaliai vienoje pusėje. Šilumokaičių paviršiai turi būti tinkamai apsaugoti nuo aplinkkos poveikio. Šilumokaičiai bandomi slėgio testu (39bar) ir vakuuminiu testu (2x10-7 bar). Šilumokaičiai turi būti pagaminti pagal sertifikuoto gamybos proceso (ISD) standarto reikalavimus. Tiekėjas privalo pateikti techninius duomenis, medžiagų sertifikatus, kartu su medžiagų analizės bei atskirų darbų testavimu. Eil. Nr. Techniniai duomenys Nurodyti reikalavimai 1 Tipas Plokštelinis šilumokaitis 2 Šilumnešis vanduo/vanduo 3 Skaičiuotina temperatūra ºC /70-50ºC 4 Leidžiami slėgio nuostoliai: Šildymui, vėdinimui pirminis žiedas antrinis žiedas Karštas vanduo pirminis žiedas antrinis žiedas 5 Projektinis slėgis P 1.6Mpa 6 Projektinė temperatūra T=150ºC 7 Pajungimas Srieginis 26. Cirkuliaciniai siurbliai 30 kpa 20 kpa 30 kpa 50 kpa Objekto numeris: 14-TDP-5551-ŠP - TS Lapas Lapų Laida

43 Siurblys komplektuojamas su siurblių valdymo bloku (rezervinio siurblio paleidimas, siurblio našumo reguliavimas). Rangovas turi pateikti ir sumontuoti visus siurblio komplektus ir priedus. Siurbliai turi automatiškai pasileisti ir sustoti, kai prireikia. Privalo turėti rankinį išjungimo prietaisą, kad galima būtų prireikus siurblius sustabdyti. Visi siurblių varikliai turi būti tinkami pakankamam darbui prie aplinkos temperatūros +55ºC ir šilumnešio temperatūros 120ºC. Varikliai turi tikti esamai įtampai. Siurblio variklis turi būti tokio galingumo, kad užkirstų kelią perkrovimui dirbant bet kokiame charakteristikos taške. Siurbliai turi sugebėti nepertraukiamai tiekti nurodytą vandens kiekį reikiamu slėgiu, neperkaitinant variklio ar guolių ir kt. Siurblys privalo turėti minimalią IP 42 apsaugos klasę. Siurbliai turi būti išcentriniai ir tinkami darbiniam slėgiui. Siurbliai gali būti montuojami ant horizontalių ar vertikalių vamzdynų. Siurbliai turi dirbti tyliai, nevibruoti ir būti tinkami nepertraukiamam darbui ne mažiau valandų. Korpusas turi būti iš ketaus. Rotorius turi būti bronzinis arba nerūdijančio plieno ir turi būti pilnai uždarytas bei dinamiškai ir hidrauliškai subalansuotas. Velenas turi būti nerūdijančio plieno. Siurblio variklis turi būti parinktas pagal vandens srautą, viršijantį projektinę vertę 20 proc. Eil. Nr. Techniniai duomenys Nurodyti reikalavimai 1 Projektinis slėgis 16 bar. 2 Darbinis slėgis 1 7 bar. 3 Šilumnešis Termofikacinis vanduo 4 Projektinė temperatūra 130 C 5 Darbo temperatūra C 6 Medžiaga: korpuso rotoriaus veleno Ketus Nerūdijantis plienas Nerūdijantis plienas Keramika / anglis sandarinimo 7 Pastatymas Ant vamzdžio 8 Elektros tiekimas 220 / 380 V 50Hz 9 Variklio apsauga IP Išsiplėtimo indai Membraniniai išsiplėtimo indai. Eil. Nr. Techniniai duomenys Nurodyti reikalavimai 1 Temperatūra sistemos padavimo T=80ºC linijoje 2 Max. darbinis slėgis 5 bar. 3 Max. darbinė temperatūra 120 C 4 Tipas Membraninis 5 Pagal vandens tūrį šildymo sistemoje Tūris arba pagal šildymo sistemos šiluminį našumą kw Objekto numeris: 14-TDP-5551-ŠP - TS Lapas Lapų Laida

44 28. Vietiniai kontrolės prietaisai. Termometrai Termometrai turi būti į montuoti brėžiniuose nurodytose vietose. Termometrai skirti termofikacinio vandens temperatūros matavimui ir gali būti įrengti ant horizontalių ir vertikalių vamzdynų. Termometrai turi būti įrengti įvorėse. Termometrai turi būti kalibruoti taip, kad darbinė temperatūra būtų maždaug skalės viduryje. Naudoti kontrolės matavimo prietaisus, kuriuose yra gyvsidabrio draudžiama. Naudojami spiritiniai ir bimetaliniai termometrai Manometrai Manometrai turi būti įmontuoti brėžiniuose nurodytose vietose, prie visų įrenginių, kuriuose veikia slėgio pokyčiai ir kur reikalinga tinkamam sistemų valdymui. Manometrai skirti termofikacinio vandens slėgio matavimui. Manometrų matavimo ribos 0-6bar., 0-10bar., 0-16bar. Ir tikslumo klasė 1.5. Visi naudojami manometrai turi būti patikrinti metrologijos tarnybos ir turi turėti patikros žymą. Eil. Nr. Techniniai duomenys Nurodyti reikalavimai 1 Manometro tipas 100 mm apskriti, pramoninio tipo su bourbon vamzdeliu 2 Skalė Aliuminio plokštelė juodu užrašu 3 Tikslumo klasė Apsaugos klasė IP54 5 Slėgio skalės graduota MPa 6 Didžiausia galima paklaida 1.5 % visos skalės 7 Galinė skalės vertė neturi būti mažesnė 30% virš darbinio slėgio. 29. Automatikos blokas Pagal pasiriktą šilumos tiekimo schemą, renkamas reguliatorius, kuris montuojamas skyde ir turi atlikti šias funkcijas: - šildymui tiekiamo vandens temperatūros reguliavimas, priklausomai nuo oro temperatūros; - grąžinamo termofikacinio vandens temperatūros nustatymas, ar max. temperatūros apribojimas; - karšto vandens temperatūros reguliavimas pagal užduotį; - apsauga nuo užšalimo; - profilaktinis siurblių pramankštinimas ; - kontūrų reguliavimas pagal nustatytą programą parai ir savaitei; - prijungtų daviklių testavimas. Aplinkos temperatūra 0-+40ºC; Elektros tiekimas - 1f, 24 / 220V, 50Hz Korpuso apsaugos klasė IP54; Leistina drėgmė 5 70 %; Montuojant elektros skyde su paleidimo relėmis, išjungimo automatais ir saugikliais. 30. Ženklinimai Įrengimai ir armatūra žymima metalinėmis etiketėmis, nurodant pagrindinius techninius duomenis. Užrašai turi būti graviruoti. Objekto numeris: 14-TDP-5551-ŠP - TS Lapas Lapų Laida

45 Žymėjimai turi atitikti šilumos punkto eksploatacinę schemą. Ant izoliuoto vamzdynų paviršių užnešami skiriamieji spalviniai žiedai pagal vamzdynų paskirtį ir rodyklės rodančios tekėjimo kryptį: - šilumos tinklų ir šildymo sistemos paduodamo srauto vamzdynai žalia spalva su geltona juosta ir rodykle; - šilumos tinklų ir šildymo sistemos grįžtamo srauto vamzdynai žalia spalva su ruda juosta ir rodykle; - karšto vandens srauto vamzdynai mėlyna spalva su oranžine juosta ir rodykle; - šalto vandens srauto vamzdynai mėlyna spalva su rodykle. Žymėjimas turi būti atliktas vadovaujantis Garo ir kašto vandens vamzdynų įrengimo ir saugos eksploatacijos taisyklių 6 punktu. Ant šilumos punkto durų išorinėje pusėje turi būti užrašas Šilumos punktas NR. 31. Saugos reikalavimai Dirbant šilumos punkte būtina laikytis saugos taisyklių eksploatuojant elektros įrenginius. Šilumos punkte esantys siurbliai, elektros pavaros turi būti įžeminti. Minėtus įrenginius galima taisyti tik atjungus nuo maitinimo tinklo. Hidraulinės dalies elementus galima keisti tik įsitikinus, kad vamzdynuose nėra vandens. Prižiūrėti šilumos punktą gali tik turintys reikiamą kvalifikaciją ie leidimą specialistai. 32. Paleidimo, derinimo darbai Paleidimo-derinimo darbus atlieka rangovas. Šiuos darbus gali atlikti specialistai, turintys reikiamą kvalifikaciją ir leidimą šios rūšies darbams atlikti. Paleidimo-derinimo darbai turi būti apiforminti aktuose ir patvirtinti techninės priežiūros vadovo. 33. Dokumentacija Visa techninė dokumentacija turi būti pateikta lietuvių kalba. 34. Eksploatacijos ir techninės priežiūros instrukcijos Eksploatacijos ir techninės priežiūros instrukcijos lietuvių kalba turi būti pateiktos dvi savaitės prieš derinimo darbų pradžią. Šių instrukcijų pateikiama 3 egzemplioriai. Kiekvienas egzempliorius turi būti tvirtai įrištas į knygą arba knygas priklausomai nuo apimties. Visa medžiaga, išskyrus brėžinius, turi būti A 4 formato. Instrukcijose turi būti pateikta: - detalūs brėžiniai; - detalus aprašymas; - montavimo ir eksploatavimo instrukcijos; - techninės priežiūros instrukcijos; - atsarginių detalių sąrašas; - galimi sutrikimai ir jų pašalinimo būdai. Visa informacija turi būti skirta tik tiekiamiems įrengimams ir joje neturi būti su tuo nesusijusios medžiagos, kurią gamintojas turi savo bendroje literatūroje. Detalios eksploatacijos ir techninės priežiūros instrukcijos turi būti tokio lygio, kad techniškai kvalifikuotas personalas galėtų eksploatuoti, aptarnauti ir remontuoti įrengimus. Objekto numeris: 14-TDP-5551-ŠP - TS Lapas Lapų Laida

46 Poz. Nr. SS-1 R1, R1A,R2 Įrengimų ir medžiagų pavadinimas ir techninės charakteristikos Šilumos skaitiklis Qn-10.0 m 3 /h, DN40, komplekte su: - J1/J2 - temperatūros jutikliu su įvore 2 vnt.; - Db-1 - srauto jutikliu su montažiniais flanšais 1 vnt.; - skaičiuotuvu; - distanciniu duomenų perdavimu Markė, tipas SKS-3; Srauto jut. SDU-1L, DN40, Qn-10.0m 3 /h; Automatinis blokas su duomenų nuskaitymu Mato Kiekis Pastabos vnt. Kompl. 1 Esamas B-1 Srauto ribotuvas DN50, T 120ºC, PN16 T.S.16. vnt. 1 Esamas R Elektroninis valdymo blokas 2 kontūrams T.S.29. vnt. 1 "---"---" Panardinamas vandens temperatūros jutiklis. vnt. 2 "---"---" Matuojamos temp. diapazonas iki 130ºC, IP54, su įmova R3,R4 Paviršinis vandens temperatūros jutiklis. Matuojamos R4A temperatūros diapazonas iki 130ºC, IP 54 R 5 Lauko oro temperatūros jutiklis. Matuojamos temperatūros diapazonas - 40 o /+60 o C TR-1 Dviejų eigų reguliavimo vožtuvas šildymui, G=9.11 m 3 /h, Kvs-16.00m 3 /h, DN 40, PN16, T 130C, su el. pavara; TR-2 23A 23B Dviejų eigų reguliavimo vožtuvas karštam vandeniui, G=11.06 m 3 /h Kvs-10.0m 3 /h, DN 32PN16, T 130C, su el. pavara; Plokštelinis šilumokaitis karštam vandeniu II jų laipsnių,, Q. 450 W (k-1.6), 60-30/5-55C P pirm. 30 kpa, P antr. 20kPa, izoliuotas Plokštelinis šilumokaitis šild. lituotas; Q. 530kW, (k-1.3), / C P pirm. 30 kpa, P antr. 20kPa, izoliuot.. S-1 Cirkuliacinis siurblys šildymui su elektros varikliu elektroniniam proporciniam valdymui kintamu srautu ir spaudimu, G=22.79 m 3 /h, H-9.0 m.v.st., PN10, Temperatūros diapazonas +10/+110 S-2 Recirkuliacinis siurblys k.vandeniui G=3.30 m 3 /h, H- 5.0 m.v.st., PN10, Temperatūros diapazonas +10/+110 vnt. 2 "---"---" vnt. 1 "---"---" T.S.20. vnt. 1 Naujai projektuoja mas T.S.20. vnt. 1 "---"---" T.S.25. vnt. 1 "---"---" T.S.25. T.S.26. T.S.26. PS Šildymos sistemos papildymo siurblys H - 11 m vnt. 1 A-2 Atbulinis vožtuvas srieginis, DN 40 T.S.17. vnt. 1 A-3 Atbulinis vožtuvas srieginis, DN 50 T.S.17. vnt. 1 A-4 Atbulinis vožtuvas srieginis, DN 15 T.S.17. vnt. 1 D-3A Drenažinis ventilis DN32, PN16, T 100ºC T.S.15. vnt. 1 D-3b Drenažinis ventilis DN32, PN16, T 100ºC T.S.15. vnt. 1 D-4, Drenažinis ventilis su akle DN32, PN16, T 100ºC T.S.15. vnt. 1 D4A D-4B Drenažinis ventilis su akle DN32, PN16, T 100ºC T.S.15. vnt. 1 DP- 2 Vandens išleidėjas su plombuojama akle vnt. 1 DP- 2A Vandens išleidėjas su plombuojama akle vnt. 1 Atestato Nr UAB "Projektavimo sprendimai" Trimitų g. 6-38, LT-09318, Vilnius Tel. Nr vnt. 1 "---"---" vnt. 1 "---"---" vnt. 1 "---"---" Projektas: Daugiabučio namo Justiniškių g. 74, Vilniuje atnaujinimo (modernizavimo) projektas Statybos darbų rūšis: Atnaujinimo (modernizavimo) Pareigos V. Pavardė Parašas Data Dalis: Šilumos punktas Direkt. K. Sankauskas Dokumento pavadinimas: Laida A 1595 PV L. Paulauskass PDV E. Bliavienė Aiškinamasis raštas Lapas Lapų Etapas Užsakovas: TDP VšĮ Atnaujinkime miestą 14-TDP-5551-ŠP - AR 1 3

47 Poz. Įrengimų ir medžiagų pavadinimas ir techninės Mato Markė, tipas Nr. charakteristikos vnt. Kiekis Pastabos PS Papildymo skaitiklis ETWI(karšto vandens) qp-2.5 vnt. 1 T.S.24. m³/h; DN 20; T - 90 C su duomenų nuskaitymu KS-1 Šalto vandens skaitiklis prieš k.v. šilumokaitį MTKI, qp- vnt. 1 T.S m³/h, DN 32 KS-2 Karšto vandens skaitiklis, qp-1.5 m³/h, DN 15 T.S.24. vnt. 1 APV-1 Automatinis papildymo vožtuvas DN 15. PN 10,T 90ºC T.S.21. vnt. 1 1 Sklendė plieninė privirinama DN50, PN25, T 150ºC T.S.15. vnt. 1 esama 2 Sklendė plieninė privirinama DN50, PN25, T 150ºC T.S.15. vnt. 1 "----"----" 3 Rutulinis uždaromasis vožtuvas plieninis DN100, PN16 T.S.15. vnt. 1 4 Rutulinis uždaromasis vožtuvas plieninis DN100, PN16 T.S.15. vnt. 1 4D Balansinis ventilis su pradiniu nustatymu DN65, PN16 T.S.15. vnt. 1 4E Balansinis ventilis su pradiniu nustatymu DN50, PN16 T.S.15. vnt. 1 4F Balansinis ventilis su pradiniu nustatymu DN50, PN16 T.S.15. vnt. 1 5 Rutulinis uždaromasis vožtuvas plieninis DN50, PN16 T.S.15. vnt. 1 6 Rutulinis uždaromasis vožtuvas plieninis DN50, PN16 T.S.15. vnt. 1 7 Rutulinis uždaromasis vožtuvas plieninis DN50, PN16 T.S.15. vnt. 1 8 Rutulinis uždaromasis vožtuvas plieninis DN50, PN16 T.S.15. vnt Rutulinis uždaromasis vožtuvas plieninis DN50, PN16 T.S.15. vnt Rutulinis uždaromasis vožtuvas plieninis DN65, PN16 T.S.15. vnt. 1 11A Rutulinis uždaromasis vožtuvas plieninis DN50, PN16 T.S.15. vnt Rutulinis uždaromasis vožtuvas plieninis DN50, PN16 T.S.15. vnt. 1 12A Rutulinis uždaromasis vožtuvas plieninis DN32, PN16 T.S.15. vnt Rutulinis uždaromasis vožtuvas plieninis DN40, PN16 T.S.15. vnt Purvo gaudyklė flanšinė, DN50, PN 25, Tmax C T.S.18. vnt. 1 esama 15 Filtras DN100, PN 16 T.S.18. vnt Apsauginis vožtuvas kakršto vandens sistemai 450kW, T.S.19. vnt. 1 PN-10 bar.; 17 Termometras spiritinis plieninis 0-150ºC su lizdu T.S.28. vnt Termometras spiritinis plieninis 0-150ºC su lizdu T.S.28. vnt Termometras spiritinis plieninis 0-150ºC su lizdu T.S.28. vnt Termometras spiritinis plieninis 0-150ºC su lizdu T.S.28. vnt Termometras spiritinis plieninis 0-150ºC su lizdu T.S.28. vnt Termometras spiritinis plieninis 0-150ºC su lizdu T.S.28. vnt Filtras DN40, PN 16 T.S.18. vnt Filtras DN50, PN 16 T.S.18. vnt. 1 26CP Antgalis manometrui su plombuojama akle vnt. 1 26, 26A Termofikacinio vandens tiekimo įvadinis manometras; 1,6 tiksl. kl.; 0-25bar, su atjungimo čiaupu DN15 T.S vnt. 2 26B Techninis manometras; 1,6 tiksl. kl.; 0-16bar, su atjungimo čiaupu DN15 T.S vnt. 1 27, 27A Techninis manometras; 1,6 tiksl. kl.; 0-16bar, su atjungimo čiaupu DN15 T.S vnt Techninis manometras; 1,6 tiksl. kl.; 0-16bar, su atjungimo čiaupu DN15 T.S vnt. 2 29, 29A Techninis manometras; 1,6 tiksl. kl.; 0-16bar, su atjungimo čiaupu DN15 T.S vnt Rutulinis uždaromasis vožtuvas plieninis DN25, PN16 T.S.15. vnt. 1 32A Rutulinis uždaromasis vožtuvas plieninis DN25, PN16 T.S.15. vnt. 2 32B Rutulinis uždaromasis vožtuvas plieninis DN25, PN16 T.S.15. vnt Filtras DN25, PN 16 T.S.18. vnt Išsiplėtimo indo pajungimo mazgas vnt. 1 Objekto numeris: Lapas Lapų Laida 14-TDP-5551-ŠP - AR 2 3 0
