Συστήματα ψεκασμού βενζίνης. Ver instructor

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Συστήματα ψεκασμού βενζίνης. Ver. 080901 instructor"

Transcript

1 Συστήματα ψεκασμού βενζίνης Ver instructor

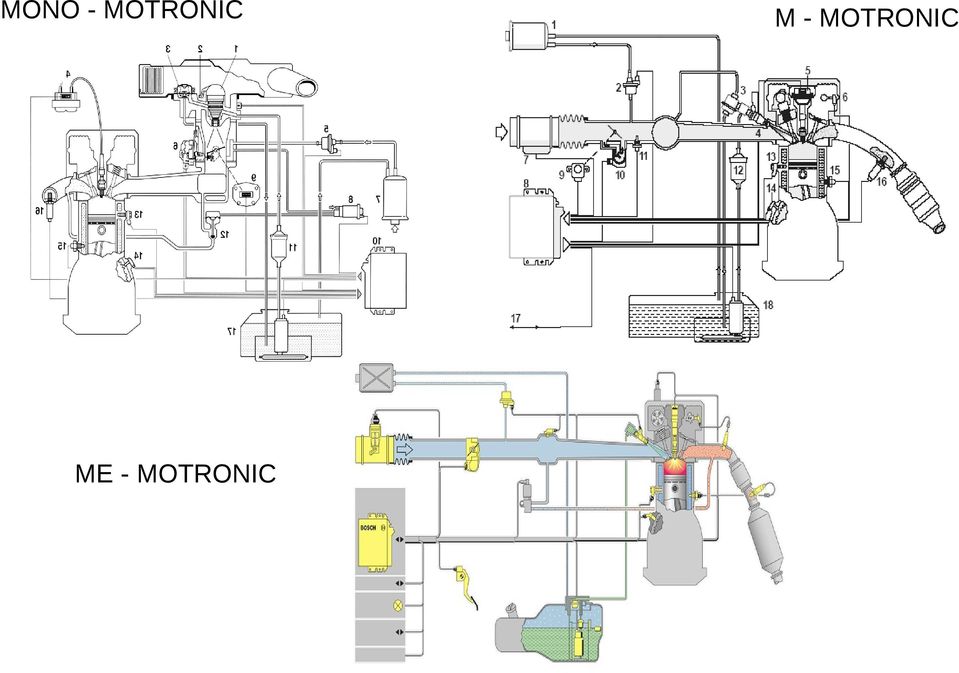

2 MONO - MOTRONIC ME - MOTRONIC M - MOTRONIC

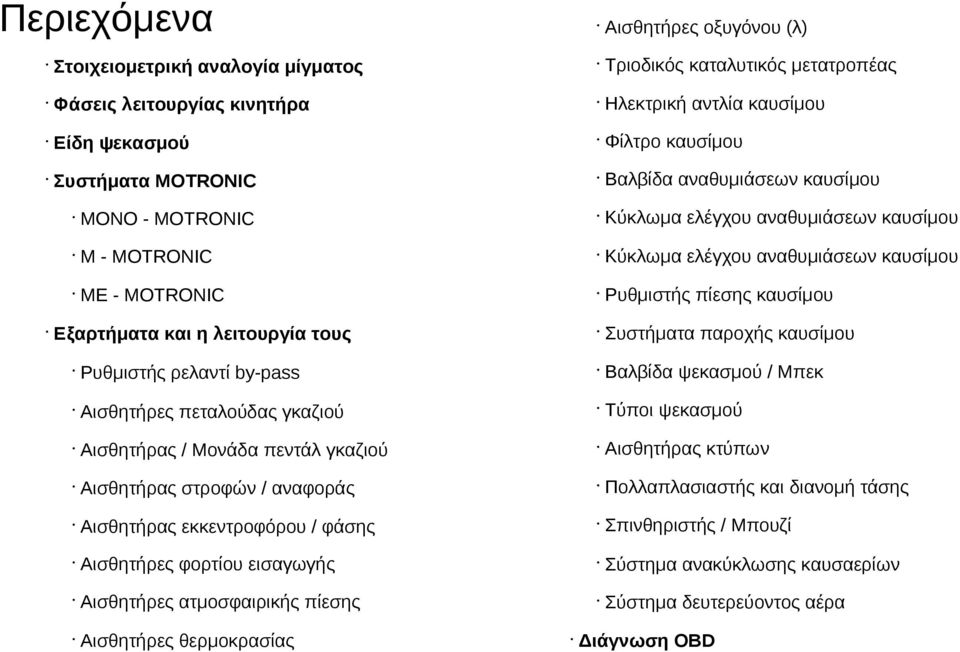

3 Περιεχόμενα Αισθητήρες οξυγόνου (λ) Στοιχειομετρική αναλογία μίγματος Τριοδικός καταλυτικός μετατροπέας Φάσεις λειτουργίας κινητήρα Ηλεκτρική αντλία καυσίμου Είδη ψεκασμού Φίλτρο καυσίμου Συστήματα MOTRONIC Βαλβίδα αναθυμιάσεων καυσίμου MONO - MOTRONIC Κύκλωμα ελέγχου αναθυμιάσεων καυσίμου M - MOTRONIC Κύκλωμα ελέγχου αναθυμιάσεων καυσίμου ME - MOTRONIC Ρυθμιστής πίεσης καυσίμου Συστήματα παροχής καυσίμου Εξαρτήματα και η λειτουργία τους Ρυθμιστής ρελαντί by-pass Βαλβίδα ψεκασμού / Μπεκ Αισθητήρες πεταλούδας γκαζιού Τύποι ψεκασμού Αισθητήρας / Μονάδα πεντάλ γκαζιού Αισθητήρας κτύπων Αισθητήρας στροφών / αναφοράς Πολλαπλασιαστής και διανομή τάσης Αισθητήρας εκκεντροφόρου / φάσης Σπινθηριστής / Μπουζί Αισθητήρες φορτίου εισαγωγής Σύστημα ανακύκλωσης καυσαερίων Αισθητήρες ατμοσφαιρικής πίεσης Σύστημα δευτερεύοντος αέρα Αισθητήρες θερμοκρασίας Διάγνωση OBD

4 Συστήματα MOTRONIC LH 3.2 D Jetronic (ηλεκτρονικό σύστημα πολλαπλού ψεκασμού με αισθ. πίεσης εισαγωγής) K Jetronic (μηχανικό σύστημα ψεκασμού) EZ L Jetronic (ηλεκτρονικό σύστημα πολλαπλού ψεκασμού με αισθ. ροής αέρα) M Motronic (το πρώτο ηλεκτρονικό σύστημα που ελέγχει ανάφλεξη και ψεκασμό) LH Jetronic (ηλεκτρονικό σύστημα πολλαπλού ψεκασμού με αισθ. M 4.4 μάζας αέρα) KE Jetronic (μηχανικό σύστημα ψεκασμού με ηλεκτρονικές λειτουργίες) MONO Jetronic (σύστημα μονού ψεκασμού) MONO Motronic (σύστημα μονού ψεκασμού και ταυτόχρονο έλεγχο ανάφλεξης) 1994 ME Motronic (Motronic με ηλεκτρονικό έλεγχο πεταλούδας) 2000 MED Motronic (Motronic με άμεσο ψεκασμό) ME 7

5 Συστήματα MOTRONIC ΠΕΡΙΓΡΑΦΗ ΣΥΣΤΗΜΑΤΟΣ ΤΥΠΟΣ ΨΕΚΑΣΜΟΥ D ΕΛΕΓΧΟΣ ΠΟΣΟΤΗΤΑΣ ΨΕΚΑΣΜΟΥ Πίεση εισαγωγής Ταυτόχρονος L Ροή αέρα / Μάζα αέρα MONO Μονός Θέση πεταλούδας & ταχύτητα κινητήρα K Συνεχόμενος, Μηχανικός Ροή αέρα KE Ροή αέρα KE Ροή αέρα MONO JETRONIC Θέση πεταλούδας & ταχύτητα κινητήρα ML M Ροή αέρα Συνεχόμενος, Ηλεκτρονικός Ροή αέρα / Μάζα αέρα MP Πίεση εισαγωγή ME Μάζα αέρα MED Μάζα αέρα

6 Συστήματα MOTRONIC + Click to edit the outline = text format Ανάφλεξη Ψεκασμός (Jetronic) Second Outline Level MOTRONIC Third Click to editoutline the Level Το MOTRONIC μπορεί και ελέγχει ταυτόχρονα την ανάφλεξη και τον ψεκασμό του κινητήρα. Έτσι μπορεί να outline text format επιτύχει τη σωστή λειτουργία του κινητήρα σε όλο το φάσμα των στροφών. Είναι χαρτογραφημένο σύστημα. Fourth Second Outline Είναι δυνατός ο έλεγχος καυσαερίων ανάλογα με τους εκάστοτε κανονισμούς, π.χ. EURO 4, 5... LevelOutline Level Third Outline Ποια είναι τα κύρια χαρακτηριστικά του συστήματος MOTRONIC;

7 Γιατί χρειάζεται να ρυθμίζεται η γωνία ηρεμίας (dwell); Η ρύθμιση της γωνίας ηρεμίας (dwell) είναι συνεχής κατά τις διάφορες φάσεις λειτουργίας του κινητήρα, δηλαδή προσαρμόζεται γρήγορα διατηρώντας το ρευμα φόρτισης του πολλαπλασιαστη,άρα και την ισχύ του στη μέγιστη τιμή. Πως γίνεται προσδιορισμός τηςκατάλληλης γωνίας dwell; Από τη χαρτογράφηση η οποία είναι αποθηκευμένη στη μονάδα ελέγχου κινητήρα σε συνάρτηση με: Στροφές του κινητήρα Ταση συσσωρευτή

8 Συστήματα MOTRONIC Γιατί χρειάζεται να ρυθμίζεται η γωνία ανάφλεξης; Η ρύθμιση της γωνίας ανάφλεξης είναι συνεχής κατά τις διάφορες φάσεις λειτουργίας του κινητήρα, δηλαδή προσαρμόζεται γρήγορα το αβάνς δημιουργώντας ομαλότερες συνθήκες λειτουργίας και εκπομπή ελάχιστων καυσαερίων. Πως γίνεται προσδιορισμός της κατάλληλης γωνίας ανάφλεξης; Από τη χαρτογράφηση η οποία είναι αποθηκευμένη στη μονάδα ελέγχου κινητήρα σε συνάρτηση με: Χαρτογραφημένο πεδίο για υπολογισμό γωνίας ανάφλεξης φορτίο του κινητήρα στροφές του κινητήρα Κατά τον προσδιορισμό της γωνίας ανάφλεξης δε γίνεται κανένας υπολογισμός διότι η χαρτογράφηση έχει καταγεγραμμένη την καταλληλότερη τιμή για κάθε περίπτωση λειτουργίας. Το πεδίο ανάφλεξης διαμορφώνεται από τον κατασκευαστή στο στάδιο δοκιμών του κινητήρα.

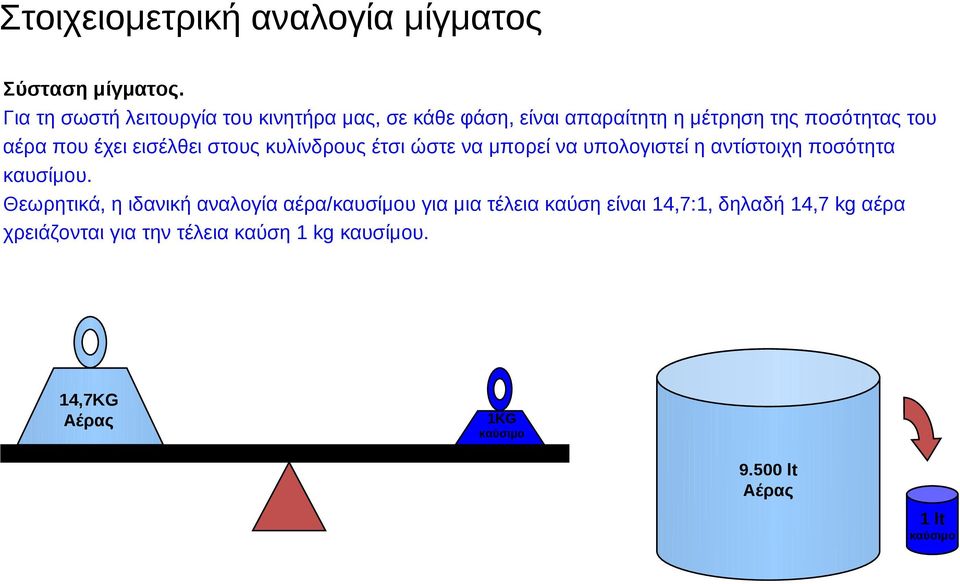

9 Στοιχειομετρική αναλογία μίγματος Σύσταση μίγματος. Για τη σωστή λειτουργία του κινητήρα μας, σε κάθε φάση, είναι απαραίτητη η μέτρηση της ποσότητας του αέρα που έχει εισέλθει στους κυλίνδρους έτσι ώστε να μπορεί να υπολογιστεί η αντίστοιχη ποσότητα καυσίμου. Θεωρητικά, η ιδανική αναλογία αέρα/καυσίμου για μια τέλεια καύση είναι 14,7:1, δηλαδή 14,7 kg αέρα χρειάζονται για την τέλεια καύση 1 kg καυσίμου. 14,7KG Αέρας 1KG καύσιμο lt Αέρας 1 lt καύσιμο

10 Στοιχειομετρική αναλογία μίγματος Στοιχειοθετικός συντελεστής λ. Προκειμένου να μπούμε να προσδιορίζουμε την αναλογία αέρα-καυσίμου σε κάθε φάση λειτουργίας του κινητήρα, καθιερώθηκε ο στοιχειομετρικός συντελεστής λ. = Πραγματικά εισερχόμενος αέρας_ Θεωρητικά απαιτούμενος αέρας < 1: Η πραγματική ποσότητα του αέρα που εισήλθε στον κινητήρα είναι μικρότερη από αυτή που θα έπρεπε. Πρόκειται για ένα πλούσιο μίγμα αφού υπάρχει περίσσεια καυσίμου και έλλειψη αέρα. = 1: Υπάρχει στοιχειομετρική αναλογία. Το μίγμα είναι κατάλληλο για τη σωστή λειτουργία κινητήρα με καταλύτη. > 1: Η πραγματική ποσότητα του αέρα που εισήλθε στον κινητήρα είναι μεγαλύτερη από αυτή που θα έπρεπε. Πρόκειται για ένα φτωχό μίγμα αφού υπάρχει περίσσεια αέρα και έλλειψη καυσίμου. Δεν πρέπει να συγχέουμε το στοιχειομετρικό συντελεστή λ με το σήμα εξόδου αισθητήρα λ. Ο στοιχειομετρικός συντελεστής λ είναι καθαρός αριθμός και δεν έχει μονάδες μέτρησης, ενώ το σήμα εξόδου αισθητήρα λ είναι τάση σε mv.

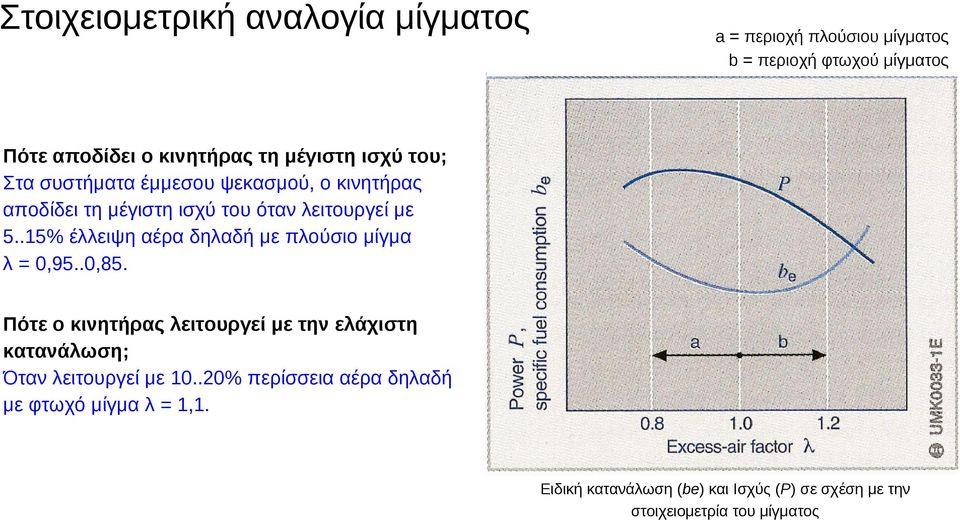

11 Στοιχειομετρική αναλογία μίγματος a = περιοχή πλούσιου μίγματος b = περιοχή φτωχού μίγματος Πότε αποδίδει ο κινητήρας τη μέγιστη ισχύ του; Στα συστήματα έμμεσου ψεκασμού, ο κινητήρας αποδίδει τη μέγιστη ισχύ του όταν λειτουργεί με 5..15% έλλειψη αέρα δηλαδή με πλούσιο μίγμα λ = 0,95..0,85. Πότε ο κινητήρας λειτουργεί με την ελάχιστη κατανάλωση; Όταν λειτουργεί με % περίσσεια αέρα δηλαδή με φτωχό μίγμα λ = 1,1. Ειδική κατανάλωση (be) και Ισχύς (Ρ) σε σχέση με την στοιχειομετρία του μίγματος

12 Στοιχειομετρική αναλογία μίγματος Γιατί είναι απαραίτητη η λειτουργία του κινητήρα με λ=1; Όταν χρησιμοποιείται τριοδικός καταλύτης, ο κινητήρας μετά τη φάση της θερμής λειτουργίας, πρέπει να διατηρεί μόνιμα και σε κάθε φάση λειτουργίας του την τιμή λ 1 διαφορετικά ο καταλύτης καταστρέφεται. Γι αυτόν τον λόγο πρέπει να μετράται συνέχεια η εισερχόμενη ποσότητα αέρα στον κινητήρα και να ρυθμίζεται η ποσότητα καυσίμου. Ποιος άλλος παράγοντας επηρεάζει την εκπομπή ρύπων; Η ιδανική καύση επηρεάζεται από την ατμοποίηση του καύσιμου, δηλαδή το μίγμα θα πρέπει να είναι ομοιογενές. Πότε είναι ιδανική η λειτουργία του κινητήρα για μέγιστη απόδοση, ελάχιστη κατανάλωση καυσίμου και ελάχιστη εκπομπή ρύπων; Όταν λειτουργεί με λ = 1. Καμπύλες εκπεμπόμενων ρύπων σε σχέση με την στοιχειομετρία του μίγματος.

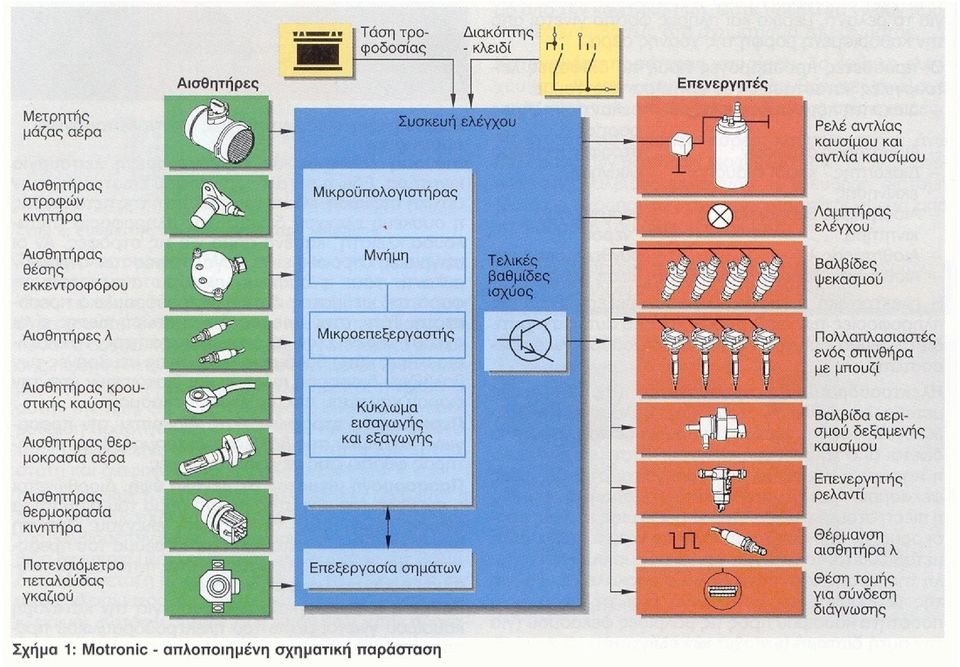

13

14 Φάσεις λειτουργίας κινητήρα Φάση αρχικής ψυχρής εκκίνησης: Επικρατεί χαμηλή υποπίεση και θερμοκρασία στην εισαγωγή όπως επίσης χαμηλή θερμοκρασία στους κυλίνδρους. Οι ανωτέρω συνθήκες συντελούν στη διαμόρφωση ενός φτωχού μίγματος αφού δεν επιτρέπουν τη σωστή ανάμιξη του καυσίμου με τον αναρροφούμενο αέρα προκαλούν την υγροποίηση και εναπόθεση σταγονιδίων καυσίμου στα τοιχώματα του κυλίνδρου και της πολλαπλής εισαγωγής, δημιουργώντας έτσι μια απώλεια καυσίμου. Η κατάσταση αντιμετωπίζεται με την τροφοδοσία του κινητήρα με πλούσιο μίγμα. Φάση θερμής λειτουργίας: Είναι η χρονική περίοδος αμέσως μετά την αρχική ψυχρή εκκίνηση κατά την οποία ο κινητήρας λειτουργεί σε χαμηλές ακόμη θερμοκρασίες. Η ανάγκη εμπλουτισμού του μίγματος συνεχίζει να υπάρχει μέχρι ο κινητήρας να φτάσει σε θερμοκρασία λειτουργίας. Άφορτη λειτουργία (ρελαντί): Εφόσον ο κινητήρας φτάσει η θερμοκρασία λειτουργίας περιστρέφεται με το χαμηλότερο αριθμό στροφών και με στοιχειομετρικό μίγμα. Μερικό φορτίο: Στην φάση αυτή ο κινητήρας λειτουργεί στις μεσαίες στροφές και οι απαιτήσεις για απόδοση ισχύος είναι περιορισμένες. Η προσαρμογή του μίγματος έχει ως σκοπό την ελαχιστοποίηση της ειδικής κατανάλωσης του καυσίμου και τον περιορισμό των εκπεμπόμενων ρύπων. Αυτό επιτυγχάνεται με τη δημιουργία ενός φτωχού μίγματος στο οποίο η περίσσεια του αέρα φτάνει στα % (λ 1,1).

15 Φάσεις λειτουργίας κινητήρα Πλήρες φορτίο: Η απόδοση της μέγιστης ισχύς του κινητήρα επιτυγχάνεται με εμπλουτισμό του μίγματος κατά τη λειτουργία του κινητήρα σε υψηλές στροφές. Επιτάχυνση επιβράδυνση: Η γρήγορη μετάβαση του κινητήρα από έναν ρυθμό περιστροφής σε έναν άλλο, επιτυγχάνεται με το απότομο άνοιγμα ή κλείσιμο της πεταλούδας γκαζιού και ονομάζεται επιτάχυνση ή επιβράδυνση. Κατά το απότομο άνοιγμα της πεταλούδας δημιουργείται μεγάλη υποπίεση στο πίσω μέρος του κλαπέτου, που έχει σα συνέπεια την απότομη πτώση της θερμοκρασίας εμποδίζοντας έτσι τη σωστή εξαέρωση του καυσίμου ενώ συγχρόνως ευνοεί τη δημιουργία φιλμ καυσίμου λόγω της υγροποίησής του. Επιπλέον ο αέρας φτάνει πιο γρήγορα μέσα στον κύλινδρο, σε σχέση με το καύσιμο δημιουργώντας έτσι ένα φτωχό μίγμα. Ακριβώς το αντίστροφο συμβαίνει και με την επιβράδυνση. Η αντιμετώπιση αυτών των φαινομένων προϋποθέτει την άμεση απόκριση του συστήματος ψεκασμού για τη διατήρηση της στοιχειομετρίας του μίγματος. Αποκοπή (κόφτης): Σε περίπτωση που ο κινητήρας ξεπεράσει τον μέγιστο επιτρεπόμενο αριθμό στροφών τότε ο ψεκασμός καυσίμου σταματάει. Αποκοπή καυσίμου συμβαίνει επίσης όταν κατεβαίνουμε κατωφέρειες για λόγους οικονομίας καυσίμου και μείωσης των ρύπων. Ρυμούλκηση : διακοπή τροφοδοσίες σε περίπτωση που το σκάφος κινεί τη μηχανή

16 Είδη ψεκασμού Ποια η διαφορά μεταξύ μονού και πολλαπλού ψεκασμού; Στον μονό ψεκασμό υπάρχει ένα ηλεκτρομαγνητικό μπεκ ακριβώς πίσω από την πεταλούδα γκαζιού. Εκεί γίνεται η έγχυση του καυσίμου και στη συνέχεια το μίγμα διαμοιράζεται μέσω της πολλαπλής εισαγωγής στους κυλίνδρους. Η πίεση του καυσίμου είναι περίπου 1 bar. Η εξακρίβωση του φορτίου γίνεται μέσω: ταχύτητας ανοίγματος της πεταλούδας, της γωνίας της πεταλούδας, της ταχύτητας περιστροφής του κινητήρα, δηλαδή υπολογίζεται έμμεσα. Στον πολλαπλό ψεκασμό κάθε κύλινδρος έχει και το δικό του μπεκ που ψεκάζει καύσιμο στην βαλβίδα εισαγωγής. Η πίεση του καυσίμου είναι 3..6 bar. Η εξακρίβωση του φορτίου γίνεται: με μετρητή μάζας αέρα, με αισθητήρα πίεσης πολλαπλής εισαγωγής, με αισθητήρα θερμού σύρματος (HLM) ή θερμού φιλμ (HFM), με μέτρηση στροφών του κινητήρα, της γωνίας της πεταλούδας. Τα συστήματα πολλαπλού ψεκασμού είναι αυτά με τις μεγαλύτερες δυνατότητες για την ακριβή δημιουργία στοιχειομετρικού μίγματος. Μονός ψεκασμός TBI Πολλαπλός ψεκασμός MPI

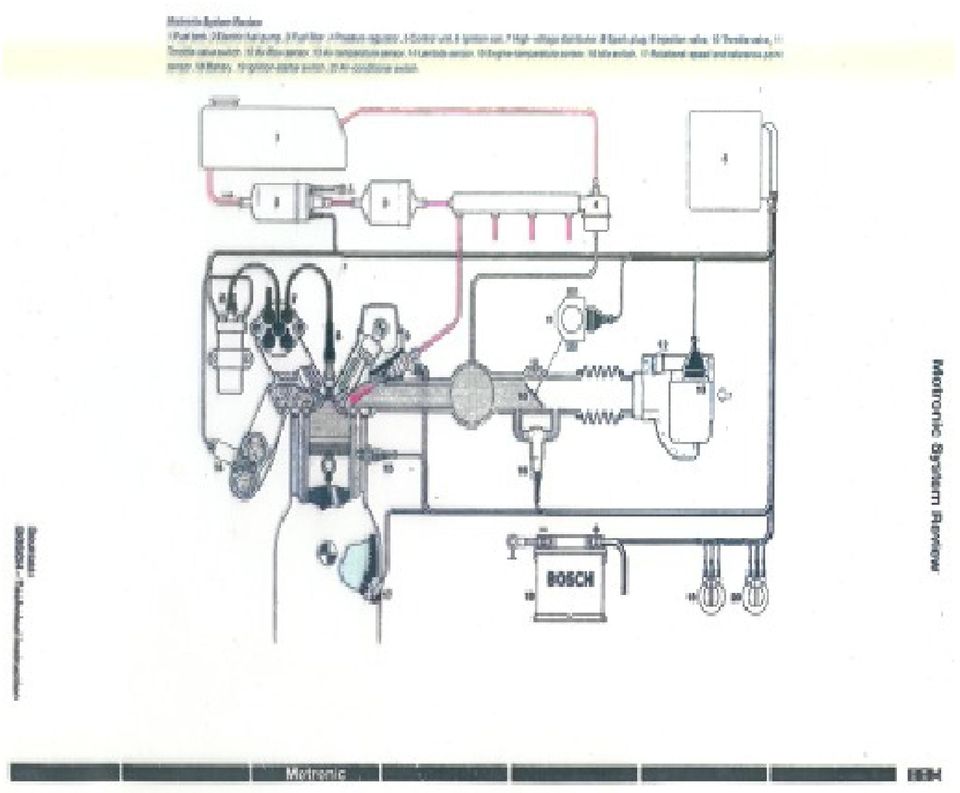

17

18 Σύστημα MONO - MOTRONIC 1. Μπεκ 2. Αισθ. Θερμοκρασίας αέρα 3. Ρυθμιστής πίεσης καυσίμου 4. Πηνίο ανάφλεξης 5. Βαλβ. κυκλώματος εν. άνθρακα 6. Ενεργοποιητής πεταλούδας 7. Φίλτρο ενεργού άνθρακα 8. Ενεργοποιητής πίεσης 9. Αισθητήρας θέσης πεταλούδας 10. Μονάδα ελέγχου (ECU) 11. Φίλτρο καυσίμου 12. Βαλβίδα EGR 13. Αισθητήρας χτυπημάτων 14. Αισθητήρας στροφών 15. Αισθητήρας θερμ. κινητήρα 16. Αισθητήρας λ 17. Ηλεκτρική αντλία καυσίμου

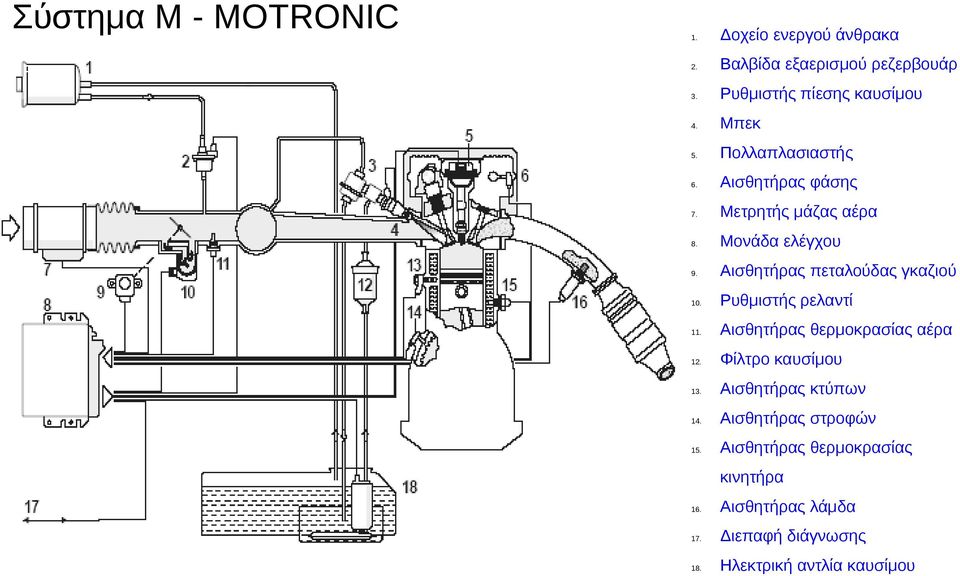

19 Σύστημα M - MOTRONIC 1. Δοχείο ενεργού άνθρακα 2. Βαλβίδα εξαερισμού ρεζερβουάρ 3. Ρυθμιστής πίεσης καυσίμου 4. Μπεκ 5. Πολλαπλασιαστής 6. Αισθητήρας φάσης 7. Μετρητής μάζας αέρα 8. Μονάδα ελέγχου 9. Αισθητήρας πεταλούδας γκαζιού 10. Ρυθμιστής ρελαντί 11. Αισθητήρας θερμοκρασίας αέρα 12. Φίλτρο καυσίμου 13. Αισθητήρας κτύπων 14. Αισθητήρας στροφών 15. Αισθητήρας θερμοκρασίας κινητήρα 16. Αισθητήρας λάμδα 17. Διεπαφή διάγνωσης 18. Ηλεκτρική αντλία καυσίμου

20 Σύστημα ME - MOTRONIC Δοχείο ενεργού άνθρακα Μετρητής μάζας αέρα με αισθητήρα θερμοκρασίας Βαλβίδα εξαερισμού ρεζερβουάρ Αισθητήρας κτύπων Αισθητήρας θερμοκρασίας Διανομέας καυσίμου Μπεκ Πολλαπλασιαστής Αισθητήρας φάσης Μονάδα πεντάλ γκαζιού Ηλεκτρονική πεταλούδα (EGAS) Βαλβίδα ανακύκλωσης καυσαερίων (προαιρετικά) Αισθητήρας πίεσης πολλαπλής εισαγωγής Αισθητήρας στροφών Αισθητήρας λάμδα ρύθμισης Αισθητήρας λάμδα ελέγχου Προκαταλύτης Μονάδα ρεζερβουάρ Κύριος καταλύτης Μονάδα ελέγχου CAN Διεπαφή διάγνωσης Λάμπα διάγνωσης (MIL) Immobilizer Σύστημα μεταβλητού χρονισμού

21 ME MOTRONIC Μονάδα ελέγχου κινητήρα 4. Μονάδα πεντάλ γκαζιού Αισθ. θέσης πεταλούδας Αισθ. στροφών Αισθ. φάσης Μετρητής μάζας αέρα Αισθ. θερμ. εισερχόμενου αέρα Αισθ. ατμοσφαιρικής πίεσης Αισθ. πίεσης turbo Αισθ. θερμ. λαδιού Αισθητήρας θερμοκρασίας κινητήρα Αισθητήρας λάμδα Αισθ. θερμ. καυσαερίων Επαφή 15 Διακόπτης συμπλέκτη Επαφή 50 Πολυδιακόπτης για cruise control Κεντρικό relay Σήματα εισόδου Ενεργοποιητές Επικοινωνία 18. Βαλβίδες ψεκασμού 19. Πολλαπλασιαστές 20. Σπινθηριστής 21. Μοτέρ πεταλούδας (EGAS / ETC) 22. Αντλία βενζίνης 23. Βαλβίδα ανακύκλωσης καυσαερίων (EGR) 24. Βαλβίδα ρύθμισης υπερπίεσης (wastegate) 25. Βαλβίδα αναγέννησης 26. Ρύθμιση εκκεντροφόρου 27. Βαλβίδα δευτερεύοντος αέρα 28. Αντλία δευτερεύοντος αέρα 29. Σύστημα μεταβλητού αυλού εισαγωγής 30. Έλεγχος ανεμιστήρων 31. Πρωτόκολλο διάγνωσης 32. Λυχνία βλαβών (MIL) 33. CAN

22 Ρυθμιστής ρελαντί by-pass (LLS) Γιατί χρειάζεται ρύθμιση η άφορτη λειτουργία του κινητήρα; Για να αντισταθμιστούν οι δυνάμεις τριβής και οι απώλειες ατμοποίησης που αναπτύσσονται κατά τη φάση της ψυχρής εκκίνησης και θερμής λειτουργίας, ο κρύος κινητήρας χρειάζεται μεγαλύτερη μάζα αέρα και περισσότερη ποσότητα καυσίμου. Επίσης, με την ενεργοποίηση π.χ. του συμπιεστή κλιματισμού προκύπτουν υψηλότερες απαιτήσεις για αέρα για αύξηση των στροφών ώστε να αντισταθμίζεται η ροπή απώλειας. Πώς λειτουργεί ο ρυθμιστής ρελαντί; Ένας παρακαμπτήριος ρυθμιστής αέρα τοποθετημένος παράλληλα με τη πεταλούδα γκαζιού προωθεί ένα πρόσθετο, παρακαμπτήριο ρεύμα αέρα μετά την πεταλούδα ή όταν ένας ενεργοποιητής πεταλούδας γκαζιού αλλάζει το ελάχιστο τέρμα της πεταλούδας γκαζιού (MONO-MOTRONIC). Με τον πρόσθετο αέρα μπορεί και ρυθμίζεται ο ελάχιστος αριθμός στροφών σε μία σταθερή τιμή (στροφές ρελαντί). Ρυθμιστής ρελαντί: 1. Περιστρεφόμενο κλαπέτο 2. Ρυθμιζόμενος κοχλίας 3. Ροή αέρα

23 Αισθητήρες πεταλούδας γκαζιού Πόσες κατηγορίες αισθητήρων πεταλούδας γκαζιού υπάρχουν: 1. Διακόπτης πεταλούδας γκαζιού 2. Ποτενσιόμετρο πεταλούδας γκαζιού 3. Μονάδα ηλεκτρονικής πεταλούδας γκαζιού (EGAS) Διακόπτης πεταλούδας γκαζιού: 1. Επαφές για εμπλουτισμό 2. Επαφή πλήρους φορτίου 3. Επαφή ρελαντί Ποτενσιόμετρο πεταλούδας γκαζιού: 1. Άξονας πεταλούδας 2. Ποτενσιόμετρο 1 3. Ποτενσιόμετρο 2 4. Επαφές άξονα 5. Φίσα σύνδεσης Μονάδα ηλεκτρονικής πεταλούδας γκαζιού: 1. Αισθητήρας γωνίας πεταλούδας 2. Βηματικό μοτέρ πεταλούδας 3. Πεταλούδα

24 Διακόπτης πεταλούδας γκαζιού Ποια είναι η χρήση του διακόπτη πεντάλ γκαζιού; Υπάρχει μόνο στα συστήματα JETRONIC. Πληροφορεί τη μονάδα ελέγχου του κινητήρα για τρεις καταστάσεις της πεταλούδας: 1. Ρελαντί, 2. Μερικό φορτίο, 3. Πλήρες φορτίο. Σκοπός είναι να αυξήσει το χρόνο ψεκασμού και να ρυθμίσει τους παλμούς ψεκασμού ανάλογα με τις στροφές. Πώς γίνεται ο έλεγχος του διακόπτη πεντάλ γκαζιού; Με τη βοήθεια των πραγματικών τιμών με μέτρηση τάσης με μέτρηση ωμικής αντίστασης Διακόπτης πεταλούδας γκαζιού: 1. Επαφή πλήρους φορτίου 2. Τόξο ρύθμισης επαφής πλήρους φορτίου 3. Άξονας πεταλούδας 4. Επαφή ρελαντί Επαφή ρελαντί: On = Χαμηλή τάση, Off = υψηλή τάση Επαφή πλήρους φορτίου: On = Χαμηλή τάση, Off = υψηλή τάση Ηλεκτρολογικό σχέδιο διακόπτη πεταλούδας γκαζιού

25 Ποτενσιόμετρο πεταλούδας γκαζιού Ποια είναι η χρήση του διακόπτη πεντάλ γκαζιού; Υπάρχει μόνο στα συστήματα MOTRONIC. Πληροφορεί τη μονάδα ελέγχου του κινητήρα για τη θέση-γωνία της πεταλούδας γκαζιού. Στα συστήματα MONO - MOTRONIC χρησιμοποιείται για την ανίχνευση του φορτίου του κινητήρα και για αύξηση της ακρίβειας αποτελείται από δύο ποτενσιόμετρα με διαφορετικές τιμές αντίστασης. Στα συστήματα M - MOTRONIC χρησιμοποιείται επίσης και για την έμμεση ανίχνευση φορτίου. Επίσης χρησιμοποιείται και ως σύστημα έκτακτης ανάγκης σε περίπτωση που υπάρχει βλάβη στο κυρίως σύστημα ανίχνευσης φορτίου. Στα συστήματα ME - MOTRONIC χρησιμοποιείται για τη ρύθμιση της θέσης πεταλούδας, ελέγχει δηλαδή εάν η ηλεκτρική πεταλούδα βρίσκετε στην επιθυμητή θέση. Για λόγους ασφαλείας αποτελείται από δύο ανεξάρτητα ποτενσιόμετρα. Διάγραμμα ποτενσιόμετρου πεταλούδας γκαζιού με δύο καμπύλες

26 Ποτενσιόμετρο πεταλούδας γκαζιού Ποιο εύρος φορτίου μπορεί να καλύψει το ποτενσιόμετρο της πεταλούδας; Συνεχώς από άφορτη κατάσταση (ρελαντί) έως κατάσταση με πλήρες φορτίο. Πώς γίνεται ο έλεγχος του ποτενσιόμετρου της πεταλούδας γκαζιού; Με τη βοήθεια των πραγματικών τιμών με μέτρηση τάσης με μέτρηση ωμικής αντίστασης με τη βοήθεια παλμογράφου για μέτρηση θορύβου. Ηλεκτρολογικό σχέδιο ποτενσιόμετρου πεταλούδας γκαζιού Σε περίπτωση βλάβης σε ένα από τα σήματα των ποτενσιόμετρων, η λειτουργία συνεχίζει με το ένα από αυτά και η μονάδα ελέγχου ενεργοποιεί το πρόγραμμα έκτακτης ανάγκης μειώνοντας την ισχύ του κινητήρα. Εάν εμφανιστεί βλάβη και στα δύο σήματα τότε ο κινητήρας θα πάρει εμπρός, αλλά θα λειτουργεί μόνο στο ρελαντί.

27 Ποτενσιόμετρο πεταλούδας γκαζιού Τι είναι ο έλεγχος θορύβου; Ένας δυναμικός έλεγχος του ποτενσιόμετρου χρησιμοποιώντας αποκλειστικά παλμογράφο. Τι πρέπει να προσέξουμε κατά τον έλεγχο του θορύβου; Η χαρακτηριστική καμπύλη της τάσης πρέπει να είναι αντίστοιχη της κίνησης του σύρτη. Μπορεί να γίνει έλεγχος θορύβου σε άλλα εξαρτήματα; Ο έλεγχος θορύβου μπορεί να γίνει σε οποιοδήποτε ποτενσιόμετρο. Σωστό σήμα Παραμορφωμένο σήμα

28 Σύστημα EGAS / ETC Ποιες είναι οι επιπλέον χρήσεις του EGAS; Η πεταλούδα του γκαζιού δεν ενεργοποιείται πλέον μηχανικά, αλλά ηλεκτρικά μέσω του πεντάλ γκαζιού. Έτσι επιτυγχάνεται πιο εύκολος συγχρονισμός σε κινητήρες με περισσότερες από μία πεταλούδες γκαζιού (π.χ. σε δύο σειρές κυλίνδρων). Επίσης, εύκολα μπορούν να ενσωματωθούν και άλλες ανεπτυγμένες λειτουργίες όπως Tempomat, κ.α. Συστήματα ασφαλείας όπως το ESP μπορούν με τη βοήθεια του EGAS να μειώνουν γρήγορα και σκόπιμα τη ροπή χωρίς να απελευθερώνουν πρόσθετες εκπομπές. Αισθητήρες Ενεργοποιητές Τμήμα παρακολούθησης αισθητήρων Μονάδα πεντάλ γκαζιού Μονάδα πεταλούδας γκαζιού Μονάδα ελέγχου κινητήρα (ECU)

29 Σύστημα EGAS / ETC Τι είναι η Ηλεκτρονική Διαχείριση Απόδοσης κινητήρα (EPC); Σκοπός αυτής της λειτουργίας είναι η αποτροπή των απαιτήσεων για υψηλή ροπή από τον κινητήρα σε συγκεκριμένες συνθήκες που μπορεί να οδηγήσουν σε γρήγορη καταπόνηση ή ακόμη και κατάρρευση. Ο εγκέφαλος υπολογίζει την μέγιστη ροπή που πρέπει να αποδοθεί, βασιζόμενος κυρίως στη θερμοκρασία του ψυκτικού, περιορίζοντας τις απαιτήσεις ροπής όταν ο κινητήρας προθερμαίνεται ή όταν το ψυκτικό έχει πολύ υψηλή θερμοκρασία. Ο περιορισμός της ροπής εκτελείται από τον εγκέφαλο επενεργώντας στη μονάδα πεταλούδας. Πώς επιτυγχάνεται ο περιορισμός των στροφών του κινητήρα; Ο περιορισμός των στροφών γίνεται από τη μονάδα ελέγχου του κινητήρα κλείνοντας την πεταλούδα. Αυτός ο τρόπος λειτουργίας εξαλείφει τα προβλήματα που υπήρχαν στα προγενέστερα συστήματα διαχείρισης σε σχέση με την εκπομπή καυσαερίων και την θερμοκρασία του καταλύτη κατά τη διάρκεια των κύκλων περιορισμού των στροφών. Ο εγκέφαλος φροντίζει και για τη ρύθμιση των μέγιστων στροφών, μεταβάλλοντας το αβάνς της ανάφλεξης και κάνοντας τυχαίες διακοπές στους παλμούς του ψεκασμού.

30 Μονάδα ηλεκτρονικής πεταλούδας γκαζιού (EGAS / ETC) Ποια είναι η χρήση της μονάδας πεντάλ γκαζιού; Στην ηλεκτρονική διαχείριση απόδοσης κινητήρα (π.χ. EPC) μία ηλεκτρονική μονάδα ελέγχου αναλαμβάνει την ενεργοποίηση της πεταλούδας γκαζιού. Το απαιτούμενο άνοιγμα της πεταλούδας γκαζιού, από την επιθυμία του οδηγού, υπολογίζεται από τη μονάδα ελέγχου κινητήρα με βάση την τρέχουσα κατάσταση λειτουργίας του κινητήρα (αριθμός στροφών κινητήρα, θερμοκρασία κινητήρα, κλπ.) και μετατρέπεται σε σήματα ενεργοποίησης από τη μονάδα πεταλούδας γκαζιού. Από ποια επιμέρους εξαρτήματα αποτελείται η μονάδα πεταλούδας γκαζιού; 1. Μηχανισμό μετάδοσης κίνησης πεταλούδας Ένας μικρός ηλεκτροκινητήρας συνεχούς τάσης λαμβάνει παλμούς από τη μονάδα ελέγχου και ανοιγοκλείνει την πεταλούδα. 2. Αισθητήρα γωνίας πεταλούδας γκαζιού Η μονάδα ελέγχου για να γνωρίζει τη θέση της πεταλούδας υπάρχουν δύο ποτενσιόμετρα για λόγους ασφαλείας, ενσωματωμένα στη μονάδα για να ανιχνεύουν την θέση της πεταλούδας. Φίσα 6 επαφών Πεταλούδα γκαζιού Μοτέρ DC Ενσωματωμένος αισθητήρας γωνίας πεταλούδας γκαζιού

31 31 Μονάδα Πεταλούδας Γκαζιού πεταλούδα Μοτέρ Ελατήριο επιστροφής ποτενσιόμετρο ποτενσιόμετρο Μειωτήρας 1. Τι θα συμβεί εάν το μοτέρ χαλάσει ή δεν τροφοδοτηθεί από τον εγκέφαλο; Απάντηση :Η πεταλούδα θα παραμείνει ελάχιστα ανοικτή και το αυτοκίνητο θα λειτουργεί σε πρόγραμμα ανάγκης.

32 Μονάδα ηλεκτρονικής πεταλούδας γκαζιού (EGAS / ETC) Φίσα σύνδεσης μονάδας πεταλούδας: 1. Σήμα ποτενσιόμετρου 1 (Αισθητήρας θέσης κλαπέτου 1) V 3. Τάση μοτέρ από ECU 4. Σήμα ποτενσιόμετρου 2 (Αισθητήρας θέσης κλαπέτου 2) 5. Τάση μοτέρ από ECU 6. 0 V Ποια είναι η αρχή λειτουργίας της μονάδας πεταλούδας γκαζιού; Η θέση της πεταλούδας ρυθμίζεται από τη μονάδα ελέγχου μέσω ενός ηλεκτρικού σερβοκινητήρα. Η μονάδα ελέγχου ελέγχει τη θέση της πεταλούδας από δυο ποτενσιόμετρα εσωτερικά της μονάδας πεταλούδας. Ηλεκτρολογικό σχέδιο μονάδας ηλεκτρονικής πεταλούδας Τι σήμα εξόδου δίνουν οι αισθητήρες θέσης πεταλούδας; Γραμμικό σήμα. Αισθητήρας θέσης κλαπέτου 1: % Αισθητήρας θέσης κλαπέτου 2: % δηλαδή αντίστροφα, όπου 100% = 5 V Υπάρχει ρυθμιστής ρελαντί by-pass σε συστήματα με ηλεκτρονική πεταλούδα; Όχι. Η ρύθμιση γίνεται απευθείας από τη μονάδα στην πεταλούδα. Διάγραμμα σημάτων θέσης πεταλούδας γκαζιού

33 Μονάδα ηλεκτρονικής πεταλούδας γκαζιού (EGAS / ETC) Ποιοι έλεγχοι μπορούν να διενεργηθούν στη μονάδα πεταλούδας γκαζιού; Έλεγχος των πραγματικών τιμών μέτρηση τάσης μέτρηση ωμικής αντίστασης μέτρηση θορύβου με παλμογράφο έλεγχος μέσω «ενεργοποιητών» με τη βοήθεια διαγνωστικού. Τι συμβαίνει σε περίπτωση βλάβης; Εάν υπάρξει βλάβη σε ένα ποτενσιόμετρο η λειτουργία συνεχίζει με το άλλο ποτενσιόμετρο και η μονάδα ελέγχου ενεργοποιεί το πρόγραμμα έκτακτης ανάγκης μειώνοντας την ισχύ του κινητήρα. Αν παρουσιαστεί βλάβη και στα δύο ποτενσιόμετρα, η πεταλούδα θα παραμείνει στη θέση ηρεμίας με τη βοήθεια ενός ελατηρίου. Σε αυτή τη θέση ο κινητήρας θα ανεβάσει στροφές και για τον λόγο αυτό ο εγκέφαλος θα ρυθμίσει το ρελαντί με την διακοπή του ψεκασμού σε 2 τυχαίους κυλίνδρους. Όταν το πεντάλ του γκαζιού πιεστεί, ο εγκέφαλος θα ενεργοποιήσει πάλι τα μπεκ αυτών των κυλίνδρων και θα αυξήσει ελαφρά τις στροφές κάνοντας, με τον τρόπο αυτό, δυνατή την κίνηση του αυτοκινήτου με ελάχιστη ταχύτητα. Η μονάδα πεταλούδας γκαζιού δεν επιδέχεται καμία επισκευή. Μετά την αντικατάσταση ή μετά από οποιαδήποτε αποσύνδεση της επιβάλλεται η «Βασική ρύθμιση» με τη βοήθεια διαγνωστικού. Εάν δεν γίνει «Βασική ρύθμιση» τότε ο κινητήρας λειτουργεί αλλά δεν έχει σταθερό ρελαντί. Εάν υπάρχουν βλάβες που έχουν σχέση με τη μονάδα πεταλούδας γκαζιού η «Βασική ρύθμιση» δε θα πραγματοποιηθεί.

34 Αισθητήρας / Μονάδα πεντάλ γκαζιού Τμήμα αισθητήρα χωρίς επαφή (HALL) Ποια είναι η χρήση του αισθητήρα πεντάλ γκαζιού; Στα συστήματα ME-MOTRONIC δεν υπάρχει φυσική σύνδεση μεταξύ πεταλούδας και πεντάλ γκαζιού, αλλά η επικοινωνία των δύο γίνεται με σήματα επικοινωνίας μέσω καλωδίων (drive-by-wire). Έτσι ο αισθητήρας δηλώνει την «επιθυμία» του οδηγού για επιτάχυνση ή επιβράδυνση. Το παραγόμενο σήμα αποτελεί ένα βασικό μέγεθος εισόδου για το σύστημα Motronic. Τμήμα αισθητήρα με ποτενσιόμετρο

35 Αισθητήρας / Μονάδα πεντάλ γκαζιού Πόσα ποτενσιόμετρα υπάρχουν και για ποιό λόγο στη μονάδα του πεντάλ γκαζιού με επαφή; Για λόγους ασφαλείας ο αισθητήρας αποτελείται από δύο ποτενσιόμετρα. Η μεταβολή της αντίστασης είναι γραμμική σε σχέση με τη μετατόπιση του πεντάλ και υπάρχει μια σταθερή διαφορά αντίστασης μεταξύ των δύο σημάτων των ποτενσιόμετρων. Στα οχήματα με αυτόματο κιβώτιο ταχυτήτων υπάρχει ένας επιπλέον διακόπτης για το kick-down. Τι είδος σήμα εξόδου έχουμε από τα ποτενσιόμετρα του αισθητήρα πεντάλ γκαζιού; Γραμμικό. Για το πρώτο ποτενσιόμετρο από 0,75V έως 4.75V και το δεύτερο πάντα περίπου στο 50% του πρώτου. Τι είδος σήμα εξόδου έχουμε από τον αισθητήρα πεντάλ γκαζιού με HALL; Γραμμικό όπως και στου ποτενσιόμετρου αλλά μόνο ένα, όχι διπλό. Διάγραμμα σήματος αισθητήρα με ποτενσιόμετρο σε σχέση με τη διαδρομή πεντάλ

36 Αισθητήρας / Μονάδα πεντάλ γκαζιού Από ποιες επαφές του ποτενσιόμετρου παίρνει σήμα η μονάδα ελέγχου; Από τις επαφές 4 και 6 του ποτενσιόμετρου. Πώς γίνεται ο έλεγχος του αισθητήρα πεντάλ γκαζιού; Με τη βοήθεια των πραγματικών τιμών με μέτρηση τάσης με μέτρηση ωμικής αντίστασης με τη βοήθεια παλμογράφου για μέτρηση θορύβου. Σε περίπτωση που εμφανιστεί βλάβη σε ένα από τα σήματα των ποτενσιόμετρων, η λειτουργία συνεχίζει με το ένα από αυτά και η μονάδα ελέγχου ενεργοποιεί το πρόγραμμα έκτακτης ανάγκης μειώνοντας την ισχύ του κινητήρα. Εάν εμφανιστεί βλάβη και στα δύο σήματα τότε ο κινητήρας θα πάρει εμπρός, αλλά θα λειτουργεί μόνο στο ρελαντί. Εάν γίνει αντικατάσταση του πεντάλ σε οχήματα με αυτόματο κιβώτιο ταχυτήτων, πρέπει να γίνει «Αρχική ρύθμιση» των θέσεων kick-down με τη βοήθεια διαγνωστικού. B Ηλεκτρολογικό σχέδιο αισθητήρα πεντάλ γκαζιού

37 Αισθητήρας στροφών / αναφοράς Ποια είναι η χρήση του αισθητήρα στροφών; Ο αισθητήρας στροφών εξακριβώνει τον αριθμό στροφών του κινητήρα. Όταν ο στροφαλοφόρος άξονας περιστρέφεται, γίνεται επαγωγή εναλλασσόμενης τάσης στον αισθητήρα στροφών μέσω των δοντιών της οδοντωτής στεφάνης του σφονδύλου. Από αυτή την εναλλασσόμενη τάση που δημιουργείται η μονάδα ελέγχου υπολογίζει τον αριθμό στροφών του κινητήρα. Επίσης, χρησιμοποιείται για αναγνώριση της θέσης του στροφάλου (πιστονιών). Η μπροστινή ακμή ενός δοντιού παράγει ένα θετικό παλμό τάσης και η πίσω ακμή έναν αρνητικό παλμό τάσης. Σε περίπτωση βλάβης του αισθητήρα στροφών ο κινητήρας δεν εκκινεί. Αισθητήρας στροφών / αναφοράς: Μόνιμος μαγνήτης Αισθητήρας στροφών / σημείου αναφοράς 3. Περίβλημα κινητήρα 4. Πυρήνας από μαλακό σίδηρο 5. Πηνίο αισθητήρα 6. Οδοντωτή στεφάνη αισθητήρα

38 Αισθητήρας στροφών / αναφοράς Πόσα δόντια υπάρχουν στο οδοντωτό δαχτυλίδι; 60 δόντια - 2 (κενό) = 58 Με 58 δόντια στην οδοντωτή στεφάνη του αισθητήρα προκύπτει πλάτος δοντιού που αντιστοιχεί σε 3 γωνίας στροφάλου. Το κενό διάστημα των 2 δοντιών που λείπουν έχει ως αποτέλεσμα να μην γίνεται επαγωγή τάσης στον αισθητήρα στροφών. Αυτό το κενό χρησιμοποιείται για την αναγνώριση της τρέχουσας θέσης του στροφαλοφόρου άξονα και εμφανίζεται 2 φορές ανά κύκλο εργασίας. Σήμα επαγωγικού αισθητήρα Πόσοι τύποι αισθητήρων στροφών υπάρχουν; 1. Επαγωγικός 2. Τύπου Hall Μπορεί να βρίσκονται στο εσωτερικό του διανομέα δηλαδή να μετράνε έμμεσα τις στροφές του στροφάλου από τον εκκεντροφόρο γνωρίζοντας τη σχέση αναλογίας περιστροφής στροφαλοφόρου εκκεντροφόρου (2:1). Σήμα αισθητήρα τύπου Hall

39 Επαγωγικός αισθητήρας στροφών Ηλεκτρολογικό σχέδιο επαγωγικού αισθητήρα στροφών / αναφοράς Πώς γίνεται ο έλεγχος του επαγωγικού αισθητήρα στροφών; έλεγχος των πραγματικών τιμών μέτρηση ωμική αντίστασης μέτρηση τάσης μέτρηση θορύβου με παλμογράφο. Ποια είναι η μέγιστη τάση που μπορεί να ανιχνευτεί στον συγκεκριμένο αισθητήρα στροφών; Όσο γρηγορότερα περιστρέφεται ο στρόφαλος, τόσο μεγαλύτερη τάση από επαγωγή δημιουργείται από τον αισθητήρα. Αυτό, πολλές φορές, έχει σαν αποτέλεσμα το σήμα που φτάνει στη μονάδα ελέγχου να έχει πολύ υψηλή τάση που μπορεί να ξεπερνάει μέχρι και τα 100 V. Αυτό έχει ως συνέπεια το ζέσταμα της μονάδας ελέγχου κάτι πολύ αρνητικό για τα ηλεκτρονικά κυκλώματα. Όταν φτάνει το ημιτονοειδές σήμα στη μονάδα ελέγχου, το μετατρέπει σε σταθερό τετραγωνικό παλμό για να μπορέσει να γίνει αξιολόγηση. Σήμα επαγωγικού αισθητήρα στροφών 1. Οδοντωτή στεφάνη 2. Σήμα επαγωγικού αισθητήρα στροφών 3. Τελευταίο δόντι 4. Κυματομορφή κενού δοντιού

40 Αισθητήρας στροφών τύπου Hall Ποιο είναι το φαινόμενο Hall; Όταν θέσουμε σε μαγνητικό πεδίο Β έναν αγωγό (ημιαγωγός / τσιπ) που διαρρέεται από ρεύμα Ιv τότε αναπτύσσεται διαφορά δυναμικού UH (δηλαδή τάση) σε διεύθυνση που είναι κάθετη στο ρεύμα και στο μαγνητικό πεδίο. Αρχή λειτουργίας φαινομένου Hall: 1. Σκανδαλιστής 2a. Σταθερός μαγνήτης 2b. Μαλακός μαγνήτης και αγώγιμο υλικό 3. Αισθητήρα Hall 4. Μαγνητικό πεδίο Ποιο είναι η αρχή λειτουργίας φαινομένου Hall; Όπως περιστρέφεται ο σκανδαλιστής περνάει ένα κενό σημείο μπροστά από τον αισθητήρα. Τότε το μαγνητικό πεδίο είναι ελεύθερο να περάσει στον αισθητήρα Hall και δημιουργείται η μέγιστη τιμή της τάσης. Όταν περάσει ένα «γεμάτο» σημείο (δόντι) τότε το μαγνητικό πεδίο εκτρέπεται και δεν μπορεί να φτάσει στον αισθητήρα Hall. Τότε η τάση στον αισθητήρα είναι η ελάχιστη δυνατή.

41 Αισθητήρας στροφών τύπου Hall Ποια τα πλεονεκτήματα αυτού του αισθητήρα σε σχέση με τον επαγωγικό; δεν επηρεάζεται το σήμα από την απόσταση, παράγει σήμα με σταθερό ύψος, παράγει ψηφιακό σήμα. Πώς εντοπίζεται το ΑΝΣ (TDC) του πρώτου κυλίνδρου; Με το φαρδύτερο κενό στo σκανδαλιστή. Από ποιο μετρούμενο μέγεθος υπολογίζει η μονάδα ελέγχου τη ταχύτητα του κινητήρα; Από την περίοδο του σήματος. Όσο πιο μικρή περίοδος, τόσο μεγαλύτερη ταχύτητα περιστροφής. Πώς ρυθμίζεται το σημείο ανάφλεξης (προπορεία); Ηλεκτρονικά από τη μονάδα ελέγχου. Ο υπολογισμός βασίζεται στις στροφές του κινητήρα, το φορτίο και τη θερμοκρασία. Αισθητήρας στροφών τύπου Hall σε διανομέα 1. Περίοδος 2. Σκανδαλιστής 3. Αισθητήρας Hall

42 Αισθητήρας στροφών τύπου Hall Ποιοι έλεγχοι μπορούν να διενεργηθούν στον αισθητήρα στροφών τύπου Hall; Έλεγχος των πραγματικών τιμών μέτρηση τάσης μέτρηση θορύβου με παλμογράφο. Ηλεκτρολογικό σχέδιο αισθητήρα στροφών τύπου Hall Ποια είναι η μέγιστη τάση που μπορεί να ανιχνευτεί στον συγκεκριμένο αισθητήρα στροφών; Η τάση που παράγουν οι αισθητήρες τύπου Hall είναι πάντα σταθερή και ανεξάρτητη από τον αριθμό στροφών που διαβάζουν. Έτσι ένας σταθερός τετραγωνικός παλμός Volt πηγαίνει στη μονάδα ελέγχου και είναι έτοιμος προς αξιολόγηση. Στους αισθητήρες τύπου Hall απαγορεύεται η μέτρηση ωμικής αντίστασης με πολύμετρο διότι καίγονται. Σήμα αισθητήρα στροφών τύπου Hall

43 Αισθητήρας στροφών / αναφοράς Σχεδιάστε το σήμα του αισθητήρα στροφών τύπου HALL: V t Σχεδιάστε το σήμα του επαγωγικού αισθητήρα στροφών: V t

44 Αισθητήρας εκκεντροφόρου / φάσης Ποια είναι η χρήση του αισθητήρα φάσης εκκεντροφόρου; Ο εκκεντροφόρος άξονας βρίσκεται ως προς το στροφαλοφόρο άξονα σε σχέση 1:2. Λαμβάνοντας το σήμα του αισθητήρα θέσης εκκεντροφόρου σε συνδυασμό με το σήμα του αισθητήρα στροφών κινητήρα, η μονάδα ελέγχου προσδιορίζει τη θέση του ΑΝΣ στον 1ο κύλινδρο στο τέλος της φάσης συμπίεσης. Click to edit the outline text format Second Outline Level Third Outline Level Σήμα αισθητήρα στροφών στροφαλοφόρου άξονα & αισθητήρα φάσης εκκεντροφόρου άξονα. Α. Σήμα αισθητήρα στροφαλοφόρου Β. Σήμα αισθητήρα εκκεντροφόρου εισαγωγής a. 1ος κύλινδρος σε συμπίεση Fourth Outline Level Fifth Outline Level

45 Αισθητήρας εκκεντροφόρου / φάσης Πώς γίνεται γρήγορη εκκίνηση του κινητήρα; Μέσω της ασυμμετρίας του σήματος το οποίο διαφοροποιείται λόγω του σχήματος των οδοντώσεων, η μονάδα ελέγχου μπορεί να αναγνωρίσει με ακρίβεια τη θέση του εκκεντροφόρου άξονα, χωρίς να εκτελέσει πλήρη περιστροφή και είναι σε θέση να αναγνωρίσει τη συμπίεση οποιουδήποτε κυλίνδρου. Click to edit the outline text format Second Outline Level Third Outline Level Πώς αλλιώς ονομάζεται ο αισθητήρας φάσης; Αισθητήρας ταχείας εκκίνησης. Fourth Outline Level Fifth Outline Level Σήμα αισθητήρα στροφών στροφαλοφόρου άξονα & αισθητήρα φάσης εκκεντροφόρου άξονα. Α. Σήμα αισθητήρα στροφαλοφόρου Β. Σήμα αισθητήρα εκκεντροφόρου εισαγωγής a. 1ος κύλινδρος σε συμπίεση

46 Αισθητήρας φάσης / εκκεντροφόρου Αισθητήρας θέσης εκκεντροφόρου άξονα Ποια είναι η αρχή λειτουργίας του αισθητήρα φάσης; Γεννήτρια παλμών τύπου Hall. Πώς γίνεται ο έλεγχος του αισθητήρα φάσης; Με τη βοήθεια των πραγματικών τιμών με μέτρηση τάσης με τη βοήθεια παλμογράφου για μέτρηση θορύβου. Εκκεντροφόρος άξονας εισαγωγής με περιστρεφόμενο τροχίσκο Ακραίο κάλυμμα Σε περίπτωση βλάβης του αισθητήρα ενώ ο κινητήρας βρίσκεται σε λειτουργία, ο κινητήρας συνεχίζει να περιστρέφεται χωρίς προβλήματα. Κατά την ακόλουθη επανεκκίνηση, η κεντρική μονάδα διαχείρισης κινητήρα μεταβαίνει σε λειτουργία έκτακτης ανάγκης. Σε αυτές τις συνθήκες, η λειτουργία του ψεκασμού εκτελείται πλέον ταυτόχρονα και όχι διαδοχικά. Πλαίσιο εκκεντροφόρων αξόνων Ηλεκτρολογικό σχέδιο αισθητήρα στροφών τύπου Hall

47 Αισθητήρες φορτίου εισαγωγής Πόσες κατηγορίες αισθητήρων φορτίου εισαγωγής υπάρχουν: 1. Μετρητής ροής αέρα (MAF / LMM) 2. Αισθητήρας πίεσης εισαγωγής αέρα (MAP) 3. Μετρητής μάζας αέρα θερμού σύρματος (HLM) 4. Μετρητής μάζας αέρα θερμού φίλμ (HFM) Click to edit the outline text format Μετρητής ροής αέρα (MAF): 1. Κλαπέτο αντιστάθμισης 2. Θάλαμος απόσβεσης 3. By-pass 4. Κλαπέτο μέτρησης 5. Κοχλίας ρύθμισης ρελαντί Αισθητήρας πίεσης εισαγωγής αέρα (MAP): 1. Περίβλημα 2. Σύνδεσμος 3. Καπάκι 4. Τσιπ αισθητήρα 5. Κεραμικό υπόστρωμα 6. Στεγανοποίηση 7. Στοιχείο NTC Second Outline Level Third Outline Level Fourth Outline Level Fifth Outline Level Μετρητής μάζας αέρα θερμού σύρματος (HLM): 1. Αντίσταση συμψηφισμού θερμοκρασίας αέρα 2. Δακτύλιος με θερμαινόμενο σύρμα 3. Αντίσταση ακριβούς μέτρησης Μετρητής μάζας αέρα θερμού φίλμ (HFM2): 1. Ψήκτρα 2. Κύκλωμα επικοινωνίας 3. Υβριδικό κύκλωμα 4. Ολοκληρωμένο κύκλωμα 5. Μετρητικό στοιχείο

48 Μετρητής ροής αέρα (MAF / LMM) Ποια είναι η χρήση του μετρητή ροής αέρα; Η ποσότητα του αναρροφούμενου αέρα είναι η κύρια παράμετρος βάσει της οποίας υπολογίζεται η αντίστοιχη ποσότητα καυσίμου. Κατά την εισαγωγή αέρα το κλαπέτο αναγκάζεται να κινηθεί και να αυξήσει τη διατομή του καναλιού της ροής. Στον άξονα του κλαπέτου είναι τοποθετημένη μια επαφή που ολισθαίνει επάνω σε αντιστάσεις όμοιας τιμής συνδεδεμένες σε σειρά, πρόκειται δηλαδή για ένα ποτενσιόμετρο. Κατά την κίνηση της επαφής η τάση μεταβάλλεται και αποτελεί το μετρούμενο σήμα για τη μονάδα ελέγχου. Στο περίβλημα του μετρητή ροής είναι ενσωματωμένος ένας αισθητήρας θερμοκρασίας εισερχόμενου αέρα. Ποιες συνθήκες επηρεάζουν τη σωστή λειτουργία του αισθητήρα; σκουριά ακαθαρσίες υγρασία υψηλή θερμοκρασία Μετρητής ροής αέρα (MAF): 1. Αισθητήρας θερμοκρασίας 2. Κοχλίας ρύθμισης ρελαντί 3. Κλαπέτο μέτρησης 4. Ποτενσιόμετρο κλαπέτου

49 Μετρητής ροής αέρα (MAF / LMM) Γιατί υπάρχει το κλαπέτο απόσβεσης; Κατά τη λειτουργία των κυλίνδρων δημιουργούνται αντίθετα κύματα ροής τα οποία συγκρούονται με τα κύματα εισόδου και προκαλούν κρότο λόγω κρούσης αλλά και μεταβολές της πίεσης. Οι μεταβολές αυτές στην εισαγωγή είναι ανεπιθύμητες και για να περιοριστούν έχει τοποθετηθεί ο θάλαμος απόσβεσης κραδασμών. 1. Κλαπέτο μέτρησης 2. Κλαπέτο αντιστάθμισης 3. Θάλαμος απόσβεσης Ποιοι έλεγχοι μπορούν να διενεργηθούν στον μετρητή ροής αέρα; έλεγχος των πραγματικών τιμών μέτρηση ωμική αντίστασης μέτρηση τάσης μέτρηση θορύβου με παλμογράφο. Ηλεκτρολογικό σχέδιο μετρητή ροής αέρα

50 Αισθητήρας πίεσης εισαγωγής αέρα (MAP) Ποια είναι η χρήση του μετρητή ροής αέρα; Ο αισθητήρας πίεσης πολλαπλής εισαγωγής συνδέεται στην πολλαπλή εισαγωγής και καταγράφει την απόλυτη πίεσή της. Η πίεση της πολλαπλής εισαγωγής μετριέται σε σχέση με ένα κενό αναφοράς και όχι σε σχέση με την πίεση του περιβάλλοντος. Πώς υπολογίζεται η μάζα εισερχόμενου αέρα; Με έμμεσο τρόπο από τα παρακάτω μεγέθη: την πίεση της πολλαπλής εισαγωγής τη θερμοκρασία του αέρα εισαγωγής τον αριθμό στροφών. Πώς λειτουργεί αυτός ο αισθητήρας πίεσης; Ο αισθητήρας πίεσης είναι ένας πιεζοηλεκτρικός αισθητήρας. Στο εσωτερικό του αισθητήρα υπάρχει ένα διάφραγμα που αλλάζει μορφή όταν αλλάζει η πίεση στην εισαγωγή. Αυτό επιφέρει και αλλαγή σε μια αντίσταση του ημιαγωγού του αισθητήρα ο οποίος δημιουργεί ένα σήμα τάσης στη μονάδα ελέγχου. Μετρητής πίεσης εισαγωγής (MAP): 1. Αισθητήρας θερμοκρασίας 2. Περίβλημα μετρητικού στοιχείου 3. Τοίχωμα πολλαπλής εισαγωγής 4. Στεγανοποιητικός δακτύλιος 5. Φίσα σύνδεσης 6. Εξωτερικό κέλυφος 7. Μετρητικό στοιχείο πίεσης

51

52 Αισθητήρας πίεσης εισαγωγής αέρα (MAP) Πού βρίσκεται ο αισθητήρας πίεσης εισαγωγής αέρα; Στην εισαγωγή (εξωτερικός) ενσωματωμένος στη μονάδα ελέγχου κινητήρα λαμβάνοντας την υποπίεση με σωλήνα από την εισαγωγή (εσωτερικός). Ηλεκτρολογικό σχέδιο αισθητήρα πίεσης εισαγωγής αέρα Στο περίβλημα του εξωτερικού αισθητήρα πίεσης συνήθως είναι ενσωματωμένος ένας αισθητήρας θερμοκρασίας. Τότε ο αισθητήρας έχει τέσσερις επαφές στη φίσα του. Σε περίπτωση βλάβης η μονάδα ελέγχου υιοθετεί τιμές πίεσης με βάση τη θέση της πεταλούδας και τις στροφές του κινητήρα. Β Εξωτερικός αισθητήρας πίεσης Εσωτερικός αισθητήρας πίεσης

53 Μετρητές μάζας αέρα Πόσων ειδών μετρητές μάζας αέρα υπάρχουν; 1. Μετρητής μάζας αέρα θερμού σύρματος (HLM) 2. Μετρητής μάζας αέρα θερμού φίλμ (HFM) Ποια είναι η αρχή λειτουργίας του αισθητήρα θερμού σύρματος και θερμού φιλμ; Και οι δύο αισθητήρες είναι συσκευές θερμικού φορτίου και λειτουργούν σύμφωνα με την ίδια αρχή: Ο εισερχόμενος αέρας περνάει πάνω από ένα θερμαινόμενο στοιχείο και του απορροφά θερμότητα. Το ρεύμα που διαπερνά το θερμαινόμενο στοιχείο πρέπει να μεταβάλλεται ώστε να διατηρεί σταθερή τη θερμοκρασία. Όσο περισσότερο αυξάνεται ο αέρας τόσο αυξάνεται το ρεύμα διατήρησης θερμοκρασίας. Ένα ολοκληρωμένο κύκλωμα μεταφράζει τη μεταβολή του ρεύματος σε αναλύσιμο σήμα για τη μονάδα ελέγχου του κινητήρα. Μετρητής μάζας HLM Μετρητής μάζας HFM

54 Μετρητής μάζας αέρα θερμού σύρματος (HLM) Πώς λειτουργεί ο αισθητήρας θερμού σύρματος; Πριν περάσει αέρας από τον HLM δημιουργείται ένα ρεύμα και θερμαίνεται το μετρητικό στοιχείο. Η θερμοκρασία που θα παραχθεί είναι η θερμοκρασία αναφοράς. Όσο μεγαλύτερη ποσότητα αέρα περάσει από το μετρητικό στοιχείο, τόσο περισσότερο ρεύμα θα χρειαστεί για να διατηρηθεί η θερμοκρασία αναφοράς. Η πυκνότητα του αέρα επίσης επηρεάζει άμεσα την ποσότητα ρεύματος του μετρητικού στοιχείου. Γιατί χρειάζεται αυτοκαθαρισμός του HLM; Κατά τη ροή του αέρα, επικάθονται ακαθαρσίες επάνω στο σύρμα. Για όσο διάστημα το σύρμα θερμαίνεται τα μικροσωματίδια καίγονται και δεν υπάρχει πρόβλημα. Με το σταμάτημα του κινητήρα και την απότομη ψύξη του αυτά κολλούν πάνω στο σύρμα και μεταβάλλουν τα χαρακτηριστικά της αντίστασης. Για αυτό μετά το σταμάτημα του κινητήρα το σύρμα θερμαίνεται για 1 sec στους 1000 οc καίγοντας όλα τα ξένα σωματίδια. Μετρητής μάζας αέρα θερμού σύρματος (HLM) 1. Πλάκα σύνδεσης 2. Υβριδική πλακέτα 3. Σωλήνας Venturi 4. Αντίσταση ακριβούς μέτρησης 5. Δακτύλιος με θερμαινόμενο σύρμα 6. Αντίσταση συμψηφισμού θερμοκρασίας αέρα 7. Σίτα 8. Εξωτερικό περίβλημα

55 Μετρητής μάζας αέρα θερμού σύρματος (HLM) Ποιο είναι το μειονέκτημα το HLM; Είναι γνωστό ότι ο κινητήρας κατά τη λειτουργία του παράγει αντίστροφα κινούμενος παλμούς στην εισαγωγή. Ο HLM λόγω κατασκευής δεν μπορεί να ανιχνεύσει τη φορά της ροής του αέρα με αποτέλεσμα να καταμετρά και αυτούς ως φορτίο του κινητήρα. Ποιοι έλεγχοι μπορούν να διενεργηθούν στον αισθητήρα πίεσης εισαγωγής αέρα; Οπτικός έλεγχος για ακαθαρσίες έλεγχος των πραγματικών τιμών μέτρηση τάσης με ταυτόχρονη μεταβολή της ροής μέτρηση σήματος με παλμογράφο. V 5 4 Χαρακτηριστική καμπύλη του μετρητή μάζας αέρα θερμού σύρματος (HLM) Air Mass Ηλεκτρολογικό σχέδιο μετρητής μάζας αέρα θερμού σύρματος (HLM)

56 Μετρητής μάζας αέρα θερμού φιλμ (HFM) Πώς λειτουργεί ο αισθητήρας θερμού φιλμ; Το διάφραγμα του μετρητικού στοιχείου θερμαίνεται και διατηρεί σταθερή τη θερμοκρασία του. Η θερμοκρασία μεταβάλλεται και στα δύο σημεία μέτρησης της ζώνης μέτρησης. Χωρίς ροή και στα δύο σημεία υπάρχει η ίδια θερμοκρασία. Όταν ρέει αέρας υπάρχει μικρότερη θερμοκρασία στο σημείο εισόδου. Η διαφορά θερμοκρασίας μεταξύ των δύο σημείων μέτρησης μεταφράζεται από το υβριδικό κύκλωμα σε αναλύσιμο σήμα για την μονάδα ελέγχου του κινητήρα. Πώς γνωρίζει τη φορά της ροής του εισερχόμενου αέρα ο HFM; Η μεταβολή της θερμοκρασίας στη ζώνη θέρμανσης έχει φορά λόγω των σημείων μέτρησης εισόδου και εξόδου. Μετρητής μάζας αέρα θερμού φιλμ (HLM5): 1. Φίσα σύνδεσης 2. Σωλήνας μέτρησης 3. Υβριδικό κύκλωμα 4. Μετρητικό στοιχείο 5. Σώμα αισθητήρα 6. Κανάλι μερικής ροής 7. Έξοδος καναλιού ροής 8. Είσοδος καναλιού ροής Λειτουργία μέτρησης: 1. Σημείο μέτρησης εξόδου 2. Σημείο μέτρησης εισόδου 3. Μετρητικό στοιχείο 4. Ζώνη θέρμανσης 5. Διάφραγμα 6. Κανάλι μερικής ροής 7. Ροή αέρα

57 Μετρητής μάζας αέρα θερμού φιλμ (HFM) Χωνευτός αισθητήρας Περίβλημα κυλίνδρου Υβριδικό καπάκι Καπάκι καλωδίου μέτρησης Υβρίδιο SHF Αισθητήρας CMF Έλασμα φορέα Περίβλημα χωνευτού αισθητήρα Στεγανοποιητικός δακτύλιος Αισθητήρας θερμοκρασίας

58 Μετρητής μάζας αέρα θερμού φιλμ (HFM) Ποια τα πλεονεκτήματα του καναλιού μέτρησης μερικής ροής; Είναι κατασκευασμένο έτσι ώστε να μετρά τον αέρα που διέρχεται χωρίς να προκαλεί στροβιλισμούς. Επίσης μας δίνει την ικανότητα να εντοπίζουμε την ανάστροφη ροή του αέρα. Χρειάζεται αισθητήρας θερμοκρασίας αέρα όταν χρησιμοποιείται HFM; Δε χρειάζεται για τον προσδιορισμό της μάζας του εισερχόμενου αέρα. Όταν υπάρχει, χρησιμοποιείται για λειτουργίες, όπως αφύγρανση και καθαρισμό του εισερχόμενου αέρα από ξένα σωματίδια. Στον HFM δεν επιτρέπεται να γίνονται επισκευές. Πρέπει πάντα να αντικαθίσταται ολόκληρος και όχι να προβαίνουμε στην αντικατάσταση του στοιχείου του αισθητήρα. Οι δύο βίδες συγκράτησης δεν πρέπει ποτέ να λυθούν.

59 Μετρητής μάζας αέρα θερμού φιλμ (HFM) Ποιοι έλεγχοι μπορούν να διενεργηθούν στον αισθητήρα πίεσης εισαγωγής αέρα; 1. Οπτικός έλεγχος για ακαθαρσίες 2. έλεγχος των πραγματικών τιμών 3. μέτρηση τάσης με ταυτόχρονη μεταβολή της ροής 4. μέτρηση σήματος με παλμογράφο. V 5 4 Τσιπ σταθεροποίησης Ηλεκτρολογικό σχέδιο μετρητής μάζας αέρα θερμού φιλμ (HFM) 0 Air Mass Χαρακτηριστική καμπύλη του μετρητή μάζας αέρα θερμού φίλμ (HFM) Σε περίπτωση βλάβης του αισθητήρα φορτίου εισαγωγής (MAF, MAP, HLM, HFM) υπάρχει άμεσος αντίκτυπος στα καυσαέρια του οχήματος. Επαφές φίσας μετρητή: 1.Σήμα θερμοκρασίας 2.Τάση 12 Volt 3.Γείωση 4.Τάση 5 Volt 5.Σήμα μέτρησης (+) Προδιαγραφόμενη τιμή τάσης στο Pin 5 με μηδενική ροή: 0,98 1,02 V

60 Αισθητήρας ατμοσφαιρικής πίεσης Ποια είναι η χρήση του αισθητήρα ατμοσφαιρικής πίεσης; Με τη βοήθεια αυτού του αισθητήρα η μονάδα ελέγχου γνωρίζει τη πυκνότητα του ατμοσφαιρικού αέρα λόγω υψομετρικής διαφοράς. Εκτός από το μέγεθος της τιμής της πυκνότητας μεγάλο ρόλο παίζει και η ταχύτητα μεταβολής της. Ο αισθητήρας αυτός βρίσκεται συνήθως ενσωματωμένος στην ECU του κινητήρα. Ποιο είναι το εύρος λειτουργίας του; 0,6.. 1,15 bar Υπάρχει πάντα αισθητήρας ατμοσφαιρικής πίεσης; Όταν δεν υπάρχει αισθητήρας ατμοσφαιρικής πίεσης, τότε τη λειτουργία αυτή την αναλαμβάνει ο αισθητήρας πίεσης εισαγωγής αέρα πριν εκκινήσει ο κινητήρας. Σε περίπτωση βλάβης του αισθητήρα ατμοσφαιρικής πίεσης, τη λειτουργία αυτή την αναλαμβάνει ο αισθητήρας πίεσης εισαγωγής αέρα. Β Ηλεκτρολογικό σχέδιο αισθητήρα ατμοσφαιρικής πίεσης

61 Αισθητήρες θερμοκρασίας Ποιοι αισθητήρες θερμοκρασίας μπορεί να υπάρχουν σε ένα σύστημα MOTRONIC; εισερχόμενου αέρα κινητήρα λαδιού κινητήρα καυσαερίων. Όλοι οι παραπάνω αισθητήρες στηρίζονται ακριβώς την ίδια αρχή λειτουργίας. Χαρακτηριστική καμπύλη αντίστασης αισθητήρα θερμοκρασίας με το χρόνο Πόσων ειδών αισθητήρες θερμοκρασίας ημιαγωγού υπάρχουν; NTC: αρνητικός συντελεστής θερμοκρασίας Όσο αυξάνεται η θερμοκρασία μειώνεται η αντίσταση. PTC: θετικός συντελεστής θερμοκρασίας Όσο αυξάνεται η θερμοκρασία αυξάνεται η αντίσταση. 1. NTC thermistor 2. PTC thermistor t = θερμοκρασία, R = Αντίσταση

62 62

63 Αισθητήρας θερμοκρασία εισερχόμενου αέρα Ποια είναι η χρήση του αισθητήρα θερμοκρασίας αέρα; Η πυκνότητα του ατμοσφαιρικού αέρα επηρεάζεται άμεσα από τη θερμοκρασία. Αυτός, είναι ένας παράγοντας που πρέπει να ληφθεί υπόψη και να συμπεριληφθεί ως διορθωτικός παράγοντας στη δημιουργία στοιχειομετρικού μίγματος. Βρίσκεται πάντα στην πολλαπλή εισαγωγής και έχει εύρος μέτρησης οc. Click to edit the outline text format Αισθητήρας θερμοκρασίας ενσωματωμένος σε αισθητήρα πίεσης εισαγωγής. Τι είδους αισθητήρας είναι; Όλοι οι αισθητήρες θερμοκρασίας αέρα είναι NTC, δηλαδή όσο αυξάνεται η θερμοκρασία μπορεί και μειώνει την αντίστασή του επομένως αυξάνεται και η πτώση τάσης στον αισθητήρα. Η μεταβολή αυτή της πτώσης τάσης μεταφέρεται στη μονάδα ελέγχου. Το αντίστροφο συμβαίνει με την αύξηση της θερμοκρασίας. Click to edit the outline text format Σε περίπτωση βλάβης του αισθητήρα τότε η μονάδα ελέγχου υιοθετεί σταθερή τιμή: Εάν η θερμοκρασία ψυκτικού < 70 oc τότε: θερμοκρασία αέρα = 9 οc. Εάν η θερμοκρασία ψυκτικού > 70 oc τότε: θερμοκρασία αέρα = 30 οc. Second Outline Level Third Outline Second Outline Level Third Click to editoutline the Level outline text format Fourth Second Outline LevelOutline Level Third Outline Αισθητήρας θερμοκρασίας ενσωματωμένος σε αισθητήρα μέτρησης μάζας αέρα.

64 Αισθητήρας θερμοκρασίας κινητήρα Ποια είναι η χρήση του αισθητήρα θερμοκρασίας κινητήρα; Πληροφορεί τη μονάδα ελέγχου για τη θερμοκρασία του κινητήρα και την βοηθάει να αναγνωρίζει τις φάσεις της ψυχρής εκκίνησης και θερμής λειτουργίας. Βρίσκεται στο κύκλωμα ψυκτικού υγρού και έχει εύρος μέτρησης οc. Συμπαγές κάλυμμα Επαφές Τι είδους αισθητήρας είναι; NTC (Negative Temperature Coefficient) Τι σημαίνουν τα οι κωδικοί NTC1 και NTC2; NTC 1 = θερμοκρασία αέρα εισαγωγής 2 = θερμοκρασία ψυκτικού. NTC Click to edit the outline text format Second Outline Level Βιδωτό περίβλημα Στεγανοποιητικός δακτύλιος Third Outline Click to edit the Click to edit the Level Σε περίπτωση βλάβηςtext του αισθ. θερμ. κινητήρα η ECU outline outline format text format κρατάει μια σταθερή τιμή 80 oc και ενεργοποιεί σταθερά τον ανεμιστήρα του ψυγείου στη μέγιστη σκάλα. Fourth Second Outline Second Outline Σε περίπτωση ανίχνευσης πλούσιου μίγματος, πρέπει πάντα να γίνεται έλεγχος στον αισθητήρα Level LevelOutline θερμοκρασίας κινητήρα. Level Third Outline Third Outline Μονωτικός σωλήνας Μονωτικός δακτύλιος Αντίσταση NTC

65 Αισθητήρας θερμοκρασίας λαδιού κινητήρα Ποια είναι η χρήση του αισθητήρα θερμοκρασίας λαδιού κινητήρα; Πληροφορεί τη μονάδα ελέγχου για τη θερμοκρασία του λαδιού κινητήρα η οποία χρειάζεται για το προσδιορισμό του service. Βρίσκεται συνήθως στο κάρτερ λαδιού και έχει εύρος μέτρησης οc. Αισθητήρας θερμοκρασίας καυσαερίων Ποια είναι η χρήση του αισθητήρα θερμοκρασίας καυσαερίων; Πληροφορεί τη μονάδα ελέγχου για τη θερμοκρασία των καυσαερίων. Υπάρχει για λόγους ασφαλείας και είναι τοποθετημένος σε καίρια σημεία της εξαγωγής που επηρεάζει η θερμοκρασία για αυτό και η τοποθέτηση διαφέρει σε κάθε όχημα. Χρησιμοποιείται σε κινητήρες μεγάλης καταπόνησης δηλαδή όποιοι είναι εξοπλισμένοι με turbo. Το μετρητικό του στοιχείο είναι από πλατίνα και έχει εύρος μέτρησης οc.

66 Αισθητήρες θερμοκρασίας Ποιοι έλεγχοι μπορούν να διενεργηθούν στους αισθητήρες θερμοκρασίας; Έλεγχος των πραγματικών τιμών μέτρηση τάσης μέτρηση ωμικής αντίστασης με μεταβολή της θερμοκρασίας μέτρηση σήματος με παλμογράφο. Ηλεκτρολογικό σχέδιο αισθητήρα θερμοκρασίας Σύμφωνα με το γράφημα υπολογίστε την αντίσταση στις παρακάτω θερμοκρασίες: -20 C : K 20 C : 2,2.. 3 K 80 C : 280 έως 400 Χαρακτηριστική καμπύλη αντίστασης αισθ. θερμοκρασίας σε σχέση με θερμοκρασία Αισθητήρας θερμοκρασίας αέρα: 1. Αντίσταση αρνητικού δείκτη 2. Σπείρωμα 3. Σώμα αισθητήρα 4. Φίσα σύνδεσης

67 67 Κατασκευή αισθητήρα κρουστικής καύσης Βίδα στερέωσης Πρίζα Περίβλημα Σεισμική μάζα Επαφές Πιεζοκεραμικό στοιχείο Μπλοκ κινητήρα V = Κραδασμός F = Δυνάμεις πίεσης

68 68 Αισθητήρας κτύπων Ποια είναι η χρήση του αισθητήρα κτύπων; Ο αισθητήρας κτύπων είναι ένα πιεζοκεραμικός αισθητήρας δονήσεων και ανιχνεύει ηχητικά σήματα κρουστικής καύσης. Οι 4-κύλυνδροι κινητήρες συνήθως έχουν ένα αισθητήρα κτύπων, οι κινητήρες με >5 κυλίνδρους έχουν 2 αισθητήρες και οι κινητήρες >8 κυλίνδρους δύο και περισσότερους. Πώς λειτουργεί ο αισθητήρας κτύπων; Πληροφορεί την ECU όταν μία τάση παραχθεί από το πιεζοκεραμικό του αισθητήρα. Είναι ρυθμισμένος να ανταποκρίνεται σε χτυπήματα από αστοχίες ανάφλεξης στο εύρος των 20 / 25 KHz. Όταν ανιχνεύεται χτύπημα (πυράκι) από τον αισθητήρα χτυπημάτων στέλνεται ένα ηλεκτρικό σήμα στην ECU. Η ECU τότε θα επιβραδύνει τον χρονισμό ανάφλεξης. Ποιο είναι το πλεονέκτημα του ελέγχου χτυπημάτων; Επιτρέπει στον κινητήρα να λειτουργεί με τη μέγιστη προπορεία ανάφλεξης σε όλο το εύρος φορτίων, χωρίς πιθανή βλάβη του κινητήρα. Αισθητήρας κτύπων 1. Πιεζοκεραμικό στοιχείο 2. Σεισμική μάζα 3. Σώμα αισθητήρα 4. Κοχλίας σύσφιξης 5. Επαφές αίσθησης 6. Φίσα 7. Σώμα κυλίνδρου

69 69 Αισθητήρας κτύπων Ποιοι έλεγχοι μπορούν να διενεργηθούν στον αισθητήρα κτύπων; πραγματικών τιμών = Ανάκληση γωνίας ανάφλεξης (διόρθωση για βραδυπορία) Εάν όλοι μεγάλη τιμή = σύσφιξη, ποιότητα καυσίμου έλεγχος κυματομορφής με παλμογράφο. Με τι βήμα γωνίας γίνεται η επιβράδυνση και προπορεία; Επιβράδυνση σε βαθμίδες 3 προπορεία σε βαθμίδες 1,5 Κατά την τοποθέτηση του κοχλία συγκράτησης του αισθητήρα κτύπων θα πρέπει η σύσφιξη να γίνει σύμφωνα με τις προδιαγραφές του κατασκευαστή 20 [Nm]. Σε περίπτωση βλάβης του αισθητήρα κτύπων εμφανίζεται μείωση απόδοσης αφού για λόγους ασφαλείας ο κινητήρας θα λειτουργεί με βραδυπορία 12. Ηλεκτρολογικό σχέδιο αισθητήρα κτύπων Β Χωρίς κτύπους Με κτύπους Χαρακτηριστικές αισθ. κτύπων a. Καμπύλη πίεσης κυλίνδρου b. Σήμα αισθ. κτύπων

70 Αισθητήρες οξυγόνου (λ)

71 Αισθητήρες οξυγόνου (λ) Ποια είναι η χρήση του αισθητήρα λ; Είναι τοποθετημένος πριν τον καταλύτη και μπορεί να ανιχνεύει την περίσσεια οξυγόνου στα καυσαέρια. Έτσι πληροφορεί τη μονάδα ελέγχου του κινητήρα για να προσαρμόσει την ποσότητα ψεκασμού ώστε να φτάσει σε στοιχειομετρικό μίγμα. Πόσων ειδών αισθητήρες οξυγόνου λ υπάρχουν; 1. Τύπου σωλήνα δύο σημείων (LSH) 2. Επίπεδος αισθητήρας δύο σημείων (LSF) 3. Ευρυζωνικός (LSU) Ποια είναι τα χαρακτηριστικά του LSH; Ανιχνεύει την περίσσεια οξυγόνου σε σύγκριση με το οξυγόνο του ατμοσφαιρικού αέρα. Μπορεί να δηλώσει μόνο δύο καταστάσεις: λ >1 (φτωχό) ή λ<1 (πλούσιο) μίγμα. Στη φίσα σύνδεσης έχουν 1,2 ή 3 επαφές. Θερμοκρασία λειτουργίας > 350 oc. Διάρκεια ζωής: km Χρησιμοποιείται μόνο σε παλαιά μοντέλα. Αισθητήρας οξυγόνου LSH Αισθητήρας οξυγόνου LSF και LSU

72 72 Πλούσιο μίγμα Φτωχό μίγμα Click to edit the outline text format Second Outline Level Third Outline Level Fourth Outline Level Fifth Outline Level

73

74 Ποια είναι τα χαρακτηριστικά του LSF; Ανιχνεύει την περίσσεια οξυγόνου σε σύγκριση με το οξυγόνο αναφοράς που περιέχει σε ενσωματωμένο θάλαμο. Αυτό σημαίνει πως έχει πολύ μεγαλύτερη ακρίβεια από ότι ο (LSH) στη περιοχή λ 1. Μπορεί να δηλώσει μόνο δύο καταστάσεις: λ>1 (φτωχό) ή λ<1 (πλούσιο) μίγμα. Υπάρχει σε εκδόσεις με 1, 2, 3 ή 4 επαφές. Στις εκδόσεις με 1 ή 2 επαφές δεν υπάρχει αντίσταση θέρμανσης του αισθητήρα. Θερμοκρασία λειτουργίας 600 oc. Διάρκεια ζωής: km Πόσες εναλλαγές πρέπει να εκτελεί ο αισθητήρας λ δύο σημείων μέσα σε 1 sec για να μη θεωρείται γερασμένος; εναλλαγές από πλούσιο σε φτωχό μίγμα. Εάν εκτελεί λιγότερες τότε έχει προκληθεί γήρανση και χρειάζεται αντικατάσταση.

75 Επίπεδος αισθητήρας λ δύο σημείων (LSF) Γιατί υπάρχει αντίσταση θέρμανσης; Ο αισθητήρας λ για να αρχίσει να παράγει σήμα θα πρέπει να φτάσει σε θερμοκρασία λειτουργίας. Έτσι λοιπόν έχει τοποθετηθεί ένας θερμαντήρας με τη βοήθεια του οποίου ο λ φτάνει σε θερμοκρασία λειτουργίας σε sec από την εκκίνηση του κινητήρα. Τι εύρος σήματος παράγει ο αισθητήρας λ; 50 mv mv Στοιχειο -μετρία Τάση λ 5 λ λ<1 500 < λ< 1000 mv λ=1 λ = mv λ>1 100 < λ < 450 mv Διάγραμμα λ σε σχέση με τάση a = πλούσιο μίγμα b = φτωχό μίγμα Αισθητήρας λ LSF 1. Καλώδιο σύνδεσης 2. Στήριγμα επαφής 3. Πλανητικό στοιχείο αισθητήρα 4. Κεραμικό πακέτο στεγανοποίησης 5. Περίβλημα

76 76 Αισθητήρας Ο2 δύο θέσεων LSF σχεδίαση αισθητήρα: Καλώδιο σύνδεσης Προστατευτική στρώση Εξωτερικό ηλεκτρόδιο Φύλλο αλουμινίου Εσωτερικό ηλεκτρόδιο Συγκράτηση επαφών Θάλαμος αναφοράς Μόνωση Στοιχείο Planar Κεραμικό μονωτικό Θέρμανση Μόνωση Φύλλο αλουμινίουl κάλυμμα Επαφές σύνδεσης Στοιχείο αισθητήρα Τομή
