1

2 2

3 Turinys: Fibo produkcija... 5 psl. Fibo blokeliai... 6 psl. Fibo plius blokeliai... 8 spl. Fibo pertvarų blokeliai psl. Fibo pamatiniai blokeliai psl. Fibo U-blokeliai psl. Fibo sąramos psl. Fibo ventiliaciniai blokeliai psl. Fibo šamotinis kaminas psl. Fibo metalinis kaminas psl. Fibo blokelių svoriai ir transportavimo kiekiai psl. Pagrindiniai Fibo konstrukciniai mazgai Fibo Plius mūro armavimas psl. G/B plokščių iki 6m rėminimas ant Fibo Plius mūro psl. Šlaitinio stogo rėminimas ant Fibo Plius mūro psl. Pamatas be rūsio 200 (gręžtiniai pamatai) psl. Pamatas su rūsiu (juostiniai pamatai) psl. Sąramos įrengimas (pertvara) psl. Pertvaros išorinio kampo formavimas spl. 3

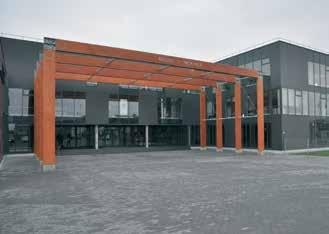

4 Nuo 2005 m. Fibo mūras yra naudojamas kaip fasado elementas. Tokiam sprendimui jis puikiai tinka, nes: Fibo mūro neigiamai neveikia atšiaurus Lietuvos klimatas. Fibo mūro siena atrodo puikiai. Jį galima naudoti ir interjero apdailai: INFORMACIJA STATYTOJAMS Gera garso izoliacija Greitas montavimas e rangi ir e ekt vi sistema varus ar as Atsparus ugniai Ilgaamžiškas Atsparus aplinkos poveikiui acionalus spren imas on ortiškas mikroklimatas vi uje 4

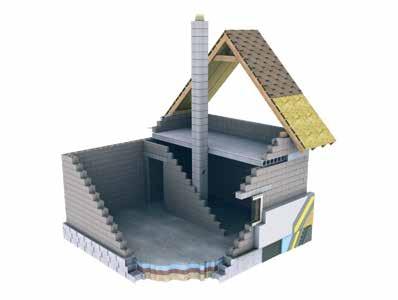

5 FIBO PRODUKCIJA NAUDOJAMA: Išorinėms sienoms Vidinėms sienoms Pamatams Grindims Kaminams, ventiliaciniams kanalams Sąramų įrengimui Betoniniam žiedui Armavimui Kaip fasado / apdailos elementas FIBO PRODUKCIJA Keramzitbetonio blokeliai Fibo gaminami vibropresavimo būdu iš keramzito, cemento ir vandens. Keramzitas tai pagal specialią technologiją aukštoje temperatūroje kepto molio granulės, kurios net keturis kartus lengvesnės už gamtoje randamus užpildus. Keramzito paviršius yra tvirtas, o vidus porėtas. Būtent dėl to, keramzitas yra lengvas ir pasižymi geromis termoizoliacinėmis savybėmis. Cementas - rišančioji medžiaga, nebijanti vandens ir turinti puikų sukibimą su tinku. Keletą dešimtmečių gaminami ir eksploatuojami Skandinavijoje Fibo (Leca) blokeliai yra puiki statybinė medžiaga atšiauraus klimato sąlygomis. Lietuvoje šie blokeliai naudojami jau daugiau nei 20 metų. Fibo produkcija pasižymi gera termoizoliacija. Blokeliai yra lengvi, tvirti, atsparūs šalčiui, ugniai, ekologiški, gerai saugo šilumą, slopina ir izoliuoja garsą, nepūva, nepelija, nekaupia drėgmės, greitai džiūna. Didelis privalumas, kad keramzitbetonio blokeliai yra ekologiški, chemiškai neutralūs ir gerai vėdinasi. Dėl uždarų porų struktūros bloke- liai turi labai mažą kapiliariškumą, todėl gali būti naudojami ir drėgnose zonose. Fibo blokeliai yra nepamainomi, kai renovuojant pastatus reikia patvarios, bet lengvos medžiagos. Iš Fibo blokelių pastatyta sienos konstrukcija bus tvirta ir atspari. Fibo sienų sistemą sudaro ne tik statybiniai blokeliai, bet ir daugybė priedų. Yra gaminami U-formos blokai betoninio žiedo įrengimui, Fibo sąramos, bei įrengimai, palengvinantys sienų statybą. Taip pat galima išskirti Weber gaminamą visiškai sukomplektuotą trisluoksnio kamino sistemą. Ją sudaro karščiui ir kondensatui atsparus šamotinis įdėklas, mineralinės vatos tarpsluoksnis, pagamintas be organinio rišiklio, lengvai montuojamas išorinis keramzitbetonio apvalkalas modulinis blokelis. Verta paminėti ir ventiliacinius blokelius naudojamus ventiliacinių šachtų Fibo mūre bei kolonų įrengimui. Statant namą iš Fibo blokelių, patartina pasirinkti tos pačios Fibo sistemos ir kamino sistemą, kadangi produkcija puikiai dera tarpusavyje. 5

6 FIBO BLOKELIAI NAUDOJIMAS: Mažaaukščių (1-3 aukštų) pastatų nešančiosioms lauko sienoms. Vidaus pertvarų statybai. Monolitinio konstruktyvo angų užpildymui. Renovuojant pastatus, kai reikia stiprios ir lengvos medžiagos. Mažaaukščių pastatų pamatams ir cokoliui. PRIVALUMAI: Tvirti, nors ir lengvi. Tikslių matmenų. Atsparūs ugniai ir šalčiui. Nebijo drėgmės ir chemikalų. Ekologiški. Gerai išsaugo šilumą. Puikiai slopina ir izoliuoja garsą. Lengvai apdirbami ir puikiai tinkuojami. Paprastai mūrijami - galima statyti namą savo jėgomis. Nekaupia drėgmės ir puikiai džiūna. TECHNINIAI PARAMETRAI: FIZIKINĖS SAVYBĖS Šilumos laidumo koeficiento reikšmė: 3 Mpa blokeliui - 0,18 W/mK. 5 Mpa blokeliui - 0,28 W/mK. Atsparumas šalčiui ciklais: 3 Mpa ir 5 Mpa blokeliams - F50. 6

7 BLOKELIŲ GEOMETRINIAI MATMENYS IR FIZINĖS SAVYBĖS GEOMETRINIAI PARAMETRAI, mm SVORIS, kg KIEKIS, vnt./m³ MŪRO IŠEIGA, m² IŠ 1m³ BLOKELIŲ KOEFICIENTO R REIKŠMĖ, W/mK PLOTIS AUKŠTIS ILGIS 3 MPa 5 MPa 3 MPa 5 MPa ,3 11,0 0,56 0, ,5 7,3 0,83 0, ,2 5,5 1,11 0, ,1 4,4 1,39 0, ,8 3,7 1,67 1,07 * 1m² mūro sudaro 10 vnt. bet kokio pločio blokelių. Mūras armuojamas virš pirmos ir priešpaskutinėje blokelių eilėje, taip pat virš ir po angomis ir kas penktoje siūlėje. BLOKELIŲ NAUDOJIMO SRITIS IR SIENOS NUOSAVA APKROVA BLOKELIO PLOTIS, mm NAUDOJIMO SRITIS 100 Pertvaroms Pertvaroms, angų užpildymui, nelaikančioms konstrukcijoms Išorės nešančiai sienai, angų užpildymui, pamatams Išorės nešančiai sienai, angų užpildymui, pamatams Vidinei nešančiai pertvarai, ant kurios klojamos dvi g/b plokštės, pamatams SVORIS (TANKIS), kg/m³ NUOSAVA SIENOS APKROVA,KAI SIENA SUMŪRYTA SU ORO TARPELIU IR NUTINKUOTA, (kg/m³) 3 Mpa 5 Mpa 3 Mpa 5 Mpa

8 FIBO PLIUS BLOKELIAI NAUDOJIMAS: Renovuojant, kur reikalingas lengvas mūras. Laikančiosioms konstrukcijoms. Nelaikančiosioms konstrukcijoms. Vidinėms nešančiosioms pertvaroms. PRIVALUMAI: 1. Įlajos leidžia mūryti blokelius be skiedinio vertikaliose siūlėse: Taupomas skiedinys. Šiltesnė siūlė, nes pašalinamas šalčio tarpas. Patogesnis ir greitesnis darbas mūrijant. 2. Horizontalioje blokelio plokštumoje yra suformuoti grioveliai skiediniui: Reikia mažiau skiedinio. Šiltesnė siūlė, nes pašalinamas šalčio tarpas. Lengvesnis mūrijimas. 3. Bloke esančios kiaurymės: Palengvina bloką. Pagerina termines savybes. Sumažina pamatų apkrovą. 4. Sumažinta mūro mišinio išeiga. 5. Tinka visai FIBO sistemai. TECHNINIAI PARAMETRAI: FIZIKINĖS SAVYBĖS Stipris gniuždant 3 MPa. Tankis 650 kg/m³. Atsparumas šalčiui, ilgaamžiškumas F50. Šilumos laidumo koeficientas 0,18 W/mK. Degumo euroklasė A1. Terminis plėtimasis 6*10-6 1/K. 8

9 GEOMETRINIAI PARAMETRAI Blokelio tipas Matmenys, mm (plotis/aukštis/ ilgis) Svoris, kg Kiekis, vnt/m³ Kiekis, vnt/m² Mūro išeiga, m² iš blokelių m³ x498x x498x kampinis 250x498x /m¹ x498x kampinis 300x498x /m¹ - INFORMACIJA STATYTOJAMS Mūrijant rekomenduojame naudoti WEBER M75/7 mūro mišinį. Blokelio tipas kampinis kampinis Mūro mišinio išeiga kg/vnt 2,5 2,5 2,5 2,5 2,5 Mūro mišinio išeiga kg/m² Mūro mišinio išeiga kg/m³ Iš 25 kg maišo sumūrysite m² sienos Iš 1000kg maišo sumūrysite m² sienos Iš 1200kg padėklo sumūrysite m² sienos Vieno kvadratinio metro mūro nuosava apkrova: Blokelio tipas kampinis kampinis Sausasis tankis, kg/m³ Nuosava sienos apkrova kg/m² Lauko siena, drėgmės kiekis, % Nuosava sienos apkrova su drėgmės pataisa, kg/m² Skiedinį patogiausia kloti naudojant universalią Fibo skiedinio dėžę. 9

10 NAUDOJIMAS: Daugiaaukščių ir mažaaukščių pastatų vidaus pertvaroms statyti. Angoms pripildyti. Renovuojant pastatus, kai reikia lengvos ir greitai įrengiamos medžiagos. Nereikalingas armavimas įrengiant 3,52 m aukščio sieną. PRIVALUMAI: TECHNINIAI PARAMETRAI: FIBO PERTVARŲ BLOKELIAI Tai keramzitbetonio blokeliai, gaminami iš smulkios frakcijos keramzito. Forma sukurta paprastiems ir sudėtingiems sprendimams įgyvendinti. Blokelių paviršius yra lygus. Galima iš karto glaistyti kokybiškai įrengtą sieną. Nesudėtingas įrengimas taupo laiką, patalpų naudingą plotą ir pinigus. 1. Galima klijuoti arba mūryti. 2. Nepriekaištinga fiksacija iš keturių pusių. 3. Angose galima vesti komunikacijas. 4. Atsparūs ugniai. 6. Nebrangi ir efektyvi sistema. Tvirtinimas blokeliai yra labai tvirti. Ant sienos galima kabinti itin sunkius daiktus. Rekomenduojami ankeriai: EJOT SDF-KB ø 10 mm x50 mm. FIZIKINĖS SAVYBĖS Stipris gniuždant 4 MPa. Tankis 1080 kg/m3. Atsparumas šalčiui gaminys skirtas vidaus patalpoms. Degumo euroklasė A1 su poliuretaniniais klijais Illbruck PU 700 EI 60; su mūro mišiniu weber.vetonit OL 15 EI 90. Matmenų tolerancija kategorija D4. Garso izoliacija Rw 39 db. 10

11 TECHNINIAI PARAMETRAI Geometriniai parametrai mm Blokelio tipas Svoris, kg Mišinio išeiga 1 m² blokelių Klijų išeiga iš 700 ml flakono m² Kiekis vnt. /m³ Kiekis vnt./m² Blokelių kiekis ant padėklo Plotis Aukštis Ilgis , ,8-4,5 4,2-5,2 m² 115,24 10, ,25 kg blokelių ,25 8 INFORMACIJA STATYTOJAMS Omega profilio panaudojimas: Pagrindo įrengimui. Ankeravimui prie kapitalinės sienos, kolonos. Angos įrengimui (anga <1m, skirta durims). Privalumai: Greitas, tikslus ir patogus montavimas. Vienas ekonomiškiausių sprendimų. Pigiausia sąrama. Blokelio apačia ir šonai atitinka Omega profilį. Galimybė užsisakyti kartu su blokeliais. Blokelių klijavimas poliuretano putomis Illbruck PU 700: Nebrangi alternatyva įprastiems metodams. Greitas, švarus ir patogus darbas. Nereikalauja papildomųsąlygų: vandens, elektros energijos, maišymo. Paprastas transportavimas, maža išeiga. Blokelių mūrijimas mišiniu weber.vetonit OL 15: Mišinys atsparus šalčiui ir drėgmei. Plastiškas mūrijant. Skiedinį rekomenduojame dėti naudojant specialią dėžę. Skiedinys ant blokelių uždedamas greitai ir lygiai. Minimalios mišinio sąnaudos. Specialią dėžę blokeliams ir mūro mišinį galima užsisakyti kartu su blokeliais. Rezultatas: balta siūlė. Siūlės storis ~ 3 mm. 11

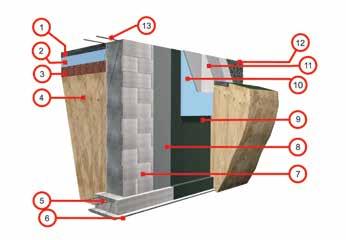

12 Statyboje vienas iš svarbiausių etapų yra pamatų įrengimas. Nuo jų priklauso namo ilgaamžiškumas. Jei pamatai bus netinkamai įrengti, juose gali atsirasti plyšių, per kuriuos skverbsis šaltis ir drėgmė. Laikui bėgant drėgmė pradės ardyti ne tik pamatą, bet ir patį mūrą. Pasekmės brangios remonto išlaidos ir padidėję šilumos kaštai. NAUDOJIMAS: Juostinių pamatų įrengimui FIBO PAMATINIAI BLOKELIAI FIBO pamatiniai blokai gyvenamojo namo pamate: 1. Grindys, betonas weber.floor BASE Ekstruzinis polistirenas Styrofoam 300 SL. 3. Antikapiliarinis sluoksnis Fibo keramzitas L. 4. Gruntas. 5. Pamato pagrindo blokelis su armatūra* ir užpiltu betonu. 6. Pamato pagrindo blokelio betono pasluoksnis. 7. Fibo pamato blokelis 365, užpiltas betonu. 8. Išlyginamasis tinko sluoksnis weber.therm Teptinė hidroizoliacija weber.tec Superflex 10, tepama dviem sluoksniais. 10. Ekstruzinis polistirenas Styrofoam 300 SL klijuojamas su weber.tec Superflex Klijavimo - armavimo mišinys weber.therm 410 su įterptu stiklo audinio tinkleliu. 12. Cokolio apdaila mozaikinis tinkas weber TD Armatūros strypai. Armatūros kiekį skaičiuoja konstruktorius. Siūlome pasinaudoti mūsų orientacine skaičiuokle: 12

13 Rostverko įrengimui, cokolio formavimui FIBO cokoliniai blokai rostverko įrengimui: 1. Armatūros strypai. 2. Fibo pamato blokelis 365 užpildytas betonu. 3. Horizontali hidroizoliacija. 4.Mūro mišinys weber M75/7. 5. Fibo blokelis 3 MPa 200 mm pločio. 6. Apšiltinimo sluoksnis. 7. Cokolio apdaila mozaikinis tinkas weber TD Klijavimo armavimo mišinys weber.therm 410 su įterptu stiklo audinio tinkleliu. 9. Ekstruzinis polistirenas Styrofoam 300 SL klijuojamas su weber.tec Superflex Teptinė hidroizoliacija weber.tec Superflex 10 tepama dviem sluoksniais. 11. Išlyginamasis tinko mišinys weber.therm Gręžtinis polius. 13. Pamato blokelio betono pasluoksnis. 14. Antikapiliarinis sluoksnis - Fibo keramzitas L. 15. Ekstruzinis polistirenas Styrofoam 300 SL. 16. Grindys, betonas weber.floor BASE 10. Rostverko įrengimui, cokolio formavimui FIBO blokai tvoroms 200: 1. Armatūra, einanti per polį ir tvoros stulpelį. 2. Armatūros strypai*. 3. Fibo pamato blokelis 200 užpiltas betonu. 4. Pamato blokelio betono pasluoksnis. 5. Gręžtinis polis. 6. Fibo tuščiaviduris blokelis 200x200x240 mm. 7. Mūro mišinys weber M75/7. 8. Tvoros elementas. 9. Užpilamas betonas į tvoros stulpelius. 10. Betoninis stogelis. Formuoti monolitinę sieną atsparią garsui, ugniai. Armatūros kiekį skaičiuoja konstruktorius. Siūlome pasinaudoti mūsų orientacine skaičiuokle: 13

14 FIBO PAMATINIAI BLOKELIAI PRIVALUMAI: 1. Greitas bei patogus montavimas. 2. Ypač tvirta ir patikima konstrukcija. 3. Lengvi montuojant nereikalinga sunkiasvorė kėlimo technika. 4. Galima formuoti bet kokių matmenų konstrukciją. 5. Fibo pamatų blokai gali būti naudojami bet kuriuo metų laiku. 6. Galima formuoti lenktas konstrukcijas. 7. Viena ekonomiškiausių sistemų. Montavimas: Įrengiant pamatus blokelių mūryti nereikia! Jie dedami vienas ant kito. Rekomenduojame naudoti C16/20 stiprio klasės betoną, statant vieno dviejų aukštų namo pamatus. Geras betono pasiskirstymas užtikrinamas, pilant betoną iki trijų blokelių eilių vienu metu. Betonas užpildo visą tuštumą blokelių viduje, stipriai sukimba su jos vidiniu paviršiumi ir tokiu būdu gaunamas vientisas betoninis pastato pamatas. Pamatų blokai yra sustiprinami armatūra. Armatūros kiekį skaičiuoja konstruktorius. Siūlome pasinaudotis mūsų orientacine skaičiuokle: TECHNINIAI PARAMETRAI: FIZIKINĖS SAVYBĖS Stipris gniuždant 200 mm pločio 8 Mpa. Stipris gniuždant 365 mm pločio 5 Mpa. Garso izoliacija 54 db. Degumo euroklasė A1. Atsparumas šalčiui, ilgaamžiškumas F50. 14

15 Geometriniai parametrai Blokelio tipas Geometriniai blokelio matmenys (plotis/ aukštis/ilgis) (mm) Blokelio svoris (kg/vnt.) Svoris (kg/m³) Padėklo tūris (m³) Blokelių kiekis padėkle (vnt.) Padėklų kiekis autovežyje (vnt.) Pilnas autovežis (m³) Pamatinis blokas 200 mm Pamatinis blokas 365 mm 200x200x510 21, , ,84 365x200x , ,95 Blokelio tipas Geometriniai matmenys mūre (plotis/ aukštis/ilgis) (mm) Blokelių kiekis viename sienos m² (vnt.) Sienos plotas iš vieno blokelių m³ (m²) Betono kiekis vienam blokeliui (m³) Betono kiekis vienam blokelių padėklui (m³) Pamatinis blokas 200 mm Pamatinis blokas 365 mm 200x200x496 10,1 4,85 0,011 0,88 365x200x496 10,1 2,66 0,028 1,34 FIBO U-BLOKELIAI NAUDOJIMAS: Betoninio žiedo įrengimui. Sąramų virš langų, durų, angų įrengimui. PRIVALUMAI: 1. Nėra šalčio tilto. 2. Greitas betoninio žiedo įrengimas. 3. Nereikia daryti klojinių. U tipo blokelių matmenys, mm PLOTIS ILGIS AUKŠTIS SIENELIŲ STORIS IŠĖMOS PLOTIS IŠĖMOS GYLIS

16 FIBO SĄRAMOS NAUDOJIMAS: Lengvoji Fibo sąrama - tai viduje armuotas keramzitbetonio gaminys, skirtas iki 2,5 m pločio angų perdengimui. PRIVALUMAI: 1. Lengvos, jų montavimui nereikia krano 2. Vienodos su blokeliais termoizoliacinės savybės - nesudaro šalčio tiltų. Sąramos šiluminio laidumo koeficientas λ10 = 0,18 W/m²K 3. Vienodas su blokeliais šiluminės plėtros koeficientas neatsiranda įtrūkimų. 3. Sąramų ir blokelių matmenys suderinti tarpusavyje. TECHNINIAI PARAMETRAI: SĄRAMŲ MATMENYS IR APYTIKSLĖ MASĖ Aukštis 185 mm Svoris kg/vnt. Plotis/ilgis MAKSIMALI LEISTINA SĄRAMOS APKROVA kn* (į tiesini metrą) IR ĮLINKIS mm: Sąramos ilgis, mm Sąramos plotis, mm įlinkis, mm ,4 2,0 2,6 3,2 3,8 4,4 5, ,5 12,0 11, ,0 12,5 18,5 20,5 14, ,0 17,0 19,0 21,0 15,0 11,5 11, ,0 22,0 21,0 28,5 20,5 15,5 30, ,5 23,5 22,5 30,0 22,5 17,0 32,5 16 *1 kg = N, 1 kn = 98 kg

17 REKOMENDACIJOS FIBO SĄRAMOMS Sąramos, kaip ir blokeliai, gali būti 100, 150, 200, 250, 300 mm pločio ir 185 mm aukščio. Jos tinka iki 2,5 m ilgio angų perdengimui. Projektuojant angas su Fibo sąramomis, reikia žinoti, kad: Fibo sąramos virš 1,5 m ilgio ant mūro kraštų užleidžiamos ne mažiau, kaip po 250 mm. Trumpesnes sąramas galima užleisti po 150 mm. Sąrama turi remtis ant viso (nenupjauto) blokelio. Fibo sąrama turi būti dedama ženklu UP į viršų. Kitos padėtys neleistinos. Negalima apkrauti sąramos koncentruota jėga ties angos viduriu. Apkrova turėtų būti kuo tolygiau paskirstyta. Fibo sąramos nėra skirtos didelėms ir koncentruotoms apkrovoms (balkiai, ant kurių remiasi perdangos, ilgos g/b perdengimo plokštės ir t.t.), todėl, prieš montuojant panašias konstrukcijas, reikia pasitikslinti, ar apkrovos vertė neviršija lentelėje nurodytos vertės. Remiant g/b perdangos plokštes ar kitas padidintas apkrovas ant sąramos, virš jų turėtų būti paklotos 3-4 blokelių eilės ir tik ant jų remiama apkrova. Jei to padaryti neįmanoma, rekomenduojama pasirinkti g/b sąramas. Fibo sąramas būtina tinkuoti. Taip jos įgaus atsparumą ugniai. Nerekomenduojama naudoti Fibo sąramų statant vandens nepraleidžiančias konstrukcijas, taip pat statiniuose, kur didelė chloridų koncentracija. FIBO VENTILIACINIAI BLOKELIAI NAUDOJIMAS: Ventiliacinių šachtų/kanalų įrengimui; Komunikacijų kanalams Tvoros elementų įrengimui Interjero elementams TECHNINIAI PARAMETRAI: Atsparumas gniuždymui 5 Mpa Tankis 1000 kg/m3 Geometriniai svyravimai +/- 3mm 17

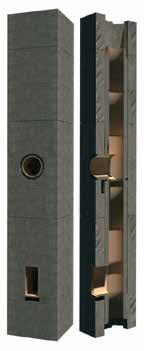

18 FIBO ŠAMOTINIS KAMINAS NAUDOJIMAS: Individualiuose pastatuose Administraciniuose objektuose Vasarnamiuose Pirtyse PRIVALUMAI: 1. Kaminas skirtas kieto, dujinio bei skysto kuro katilams. 2. Visiškai sukomplektuota kamino sistema, kurią sudaro aukštos kokybės šamotinis įdėklas, ugniai atsparios vatos sluoksnis ir keramzitbetonio blokas. 3. Atsparus ugniai, drėgmei ir rūgštims. 4. Turi papildomą vidinę vėdinimo sistemą, dėl to izoliacinė vata visada išlieka sausa. 5. Stabilus, nes šamotinis įdėklas ir keramzitbetonio modulinis blokas dirba kaip dvi atskiros sistemos. 6. Greitas ir paprastas montavimas. TECHNINIAI PARAMETRAI: Galimi šamotinio įdėklo skersmenys: 140, 160, 180, 200 mm Vidinis šamotinio įdėklo skersmuo, mm Išorinio keramzitbetonio bloko matmenys, mm 140, 160 MINI be vatos 360x360x , x360x , x400x , , x720x , ,

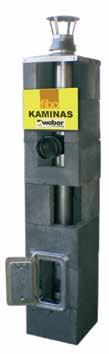

19 190/ FIBO METALINIS KAMINAS NAUDOJIMAS: Individualiuose pastatuose Administraciniuose objektuose Vasarnamiuose Pirtyse PRIVALUMAI: 1. Kaminas skirtas kieto, dujinio bei skysto kuro katilams 2. Visiškai sukomplektuota kamino sistema, kurią sudaro keramzitbetonio blokas ir nerūdijančio plieno įdėklas. 3. Atsparus ugniai, drėgmei ir rūgštims. 4. Greitas ir paprastas montavimas. TECHNINIAI PARAMETRAI: Galimi šamotinio įdėklo skersmenys: 120, 130, 150, 160, 180 ir 200 mm Vidinis metalinio įdėklo skersmuo, mm Išorinio keramzitbetonio bloko matmenys, mm 120, 130, 150, 160, 180 ir x360x , 0+130, 0+150, 0+160, 0+180, 400x720x

20 Fibo blokelių svoriai ir transportavimo kiekiai Fibo 3 Mpa Kodas Storis Vnt/pad. m3/pad. m3 mašinoje kg/pad. kg/mašinoje pad/maš , , , , , , , , , , , , , , ,0 Fibo 5 Mpa Kodas Storis Vnt/pad. m3/pad. m3 mašinoje kg/pad. kg/mašinoje pad/maš , , , , , , , , , , , , , , ,0 Fibo Plius Kodas Storis Vnt/pad. m3/pad. m3 mašinoje kg/pad. kg/mašinoje pad/maš , , , , ,39 31, Fibo pamatai Kodas Storis Vnt/pad. m3/pad. m3 mašinoje kg/pad. kg/mašinoje pad/maš ,632 22, ,787 33, Fibo pertvaros Kodas Storis Vnt/pad. m3/pad. m3 mašinoje kg/pad. kg/mašinoje pad/maš , ,

21 Pagrindiniai Fibo konstrukciniai MAZGAI Fibo Plius mūro armavimas 21

22 G/B plokščių iki 6m rėminimas ant Fibo Plius mūro Šlaitinio stogo rėminimas ant Fibo Plius mūro 22

23 Pamatas be rūsio 200 (gręžtiniai pamatai) 23

24 24 Pamatas su rūsiu (juostiniai pamatai)

25 Sąramos įrengimas (petvara) Sąramos įrengimas su Omega profiliu, kai anga 1 m. Sąramos įrengimas su Omega profiliu, kai anga 1 m. 25

26 Pertvaros išorinio kampo formavimas Kampas formuojamas perrišant blokelius. Blokelių išdėstymas. Taip formuojant išorinius kampus ertmės sutaps nesudėtingai vedžiojama instaliacija ertmėse be štrobavimo sienos. Kampas formuojamas su Omega formos profiliu. Blokelių išdėstymas. 26

27 27
