ECO Design ενεργειακής κλάσης Α++ DC 10 Inverter

Transcript

1

2 Μετά από 47 χρόνια επιτυχημένης πορείας στην Ελληνική αγορά του κλιματισμού και με γνώμονα πάντα τον Έλληνα επαγγελματία και τελικό χρήστη, η Inventr συνεχίζει να προσφέρει μία από τις πιο αξιόπιστες λύσεις κλιματισμού σε Ελληνικό αλλά και Παγκόσμιο επίπεδο. Η νέα γκάμα για το 2013 αποτελείται από προϊόντα οικολογικού σχεδιασμού ECO Design, υψηλής ενεργειακής κλάσης Α++, με εξελιγμένη DC 10 Inverter τεχνολογία. Στοχεύουμε πάντα στο να προσφέρουμε σημαντικές τεχνικές πληροφορίες για τις κλιματιστικές μονάδες μας, αλλά και πολύ ενδιαφέρουσες χρηστικές πληροφορίες για τον κλιματισμό, την σωστή χρήση του και την εξοικονόμηση ενέργειας. Το μήνυμα μας φέτος στον τελικό καταναλωτη είναι: Χρησιμοποιείστε το κλιματιστικό σας σωστά και επωφεληθείτε από την πιο ενεργειακά συμφέρουσα λύση ψύξης- θέρμανσης!

3 Νεα ενεργειακή ετικέτα Η Ευρωπαϊκή Ένωση στην προσπάθεια της για την προστασία του περιβάλλοντος, εξέδωσε την οδηγία 2009/125/ΕΚ που αφορά όλες τις συσκευές που καταναλώνουν ηλεκτρικό ρεύμα. Στόχος της Ευρωπαϊκής Ένωσης, είναι η μείωση εκπομπών διοξειδίου του άνθρακα, μείωση χρήσης πρωτογενούς ενέργειας και αύξηση χρήσης ανανεώσιμων πηγών ενέργειας. Όσον αφορά στις κλιματιστικές μονάδες, η οδηγία αναφέρεται στα κλιματιστικά μηχανήματα απόδοσης μικρότερης των 12kW (40.944btu/h). Σύμφωνα με την οδηγία, δεν επιτρέπεται να εισάγονται κλιματιστικές συσκευές με ενεργειακή κλάση μικρότερη από την D.

4 Νεα ενεργειακή ετικέτα Η αναθεωρημένη ετικέτα έχει σχεδιαστεί για να τονίσει την κατανάλωση ενέργειας των προϊόντων. Οι καταναλωτές μπορούν εύκολα να υπολογίζουν το κόστος λειτουργίας της μονάδας που τους ενδιαφέρει έτσι ώστε να επιλέξουν την πλέον σύμφέρουσα λύση.

5 Αναλυτικά η Νέα Ενεργειακή Ετικέτα 1. Επωνυμία ή εμπορικό σήμα προμηθευτή. 2. Ενεργειακή κατάταξη σε λειτουργία ψύξης, Α+++ η πιο αποδοτική κλάση. 3. Ψυκτική απόδοση. 4. SEER 5. Ετήσια ενεργειακή κατανάλωση σε λειτουργία ψύξης. 6. Τιμές στάθμης ηχητικής ισχύος (db) της εσωτερικής μονάδας 7. Τιμές στάθμης ηχητικής ισχύος (db) της εξωτερικής μονάδας

6 Αναλυτικά η Νέα Ενεργειακή Ετικέτα 8. Όνομα μοντέλου εσωτερικής και εξωτερικής μονάδας 9. Ενεργειακή κατάταξη σε λειτουργία θέρμανσης, Α+++ η πιο αποδοτική κλάση. 10. Θερμική απόδοση. 11. SCOP 12. Ετήσια ενεργειακή κατανάλωση σε λειτουργία θέρμανσης. 13. Ευρωπαϊκός χάρτης χωρισμένος σε τρεις ζώνες.

7 Τι είναι το SEER; Eποχιακός βαθμός ενεργειακής απόδοσης (SEER) : ο συνολικός βαθμός ενεργειακής απόδοσης της μονάδας, αντιπροσωπευτικός για ολόκληρη την εποχή ψύξης. O SEER υπολογίζεται από την παρακάτω σχέση: QC SEER= QCE Όπου: QC ετήσια απαιτούμενη ψύξη αναφοράς (Kwh/a) : υπολογίζεται ως το γινόμενο του ψυκτικού φορτίου σχεδιασμού (Pdesignc) και του ισοδύναμου ωρών ενεργού κατάστασης ψύξης (HCE) QCE ετήσια κατανάλωση ηλεκτρικής ενέργειας για ψύξη (Kwh/a) : υπολογίζεται διαιρώντας την ετήσια απαιτούμενη ψύξη αναφοράς δια του εποχιακού βαθμού ενεργειακής απόδοσης κατά την ενεργό κατάσταση (SEERn) και της κατανάλωσης ηλεκτρικής ενέργειας της μονάδας κατά τη διάρκεια της εποχής ψύξης στις καταστάσεις χωρίς λειτουργία θερμοστάτη, αναμονής, εκτός λειτουργίας και λειτουργίας θερμαντήρα στροφαλοθαλάμου

8 Τι είναι το SCOP; Εποχιακός συντελεστής απόδοσης (SCOP) : ο συνολικός συντελεστής απόδοσης της μονάδας, αντιπροσωπευτικός για ολόκληρη την καθορισμένη εποχή θέρμανσης (η τιμή του SCOP αφορά καθορισμένη εποχή θέρμανσης) O SCOP υπολογίζεται από την παρακάτω σχέση: QH SCOP= QHE Όπου: QH ετήσια απαιτούμενη θέρμανση αναφοράς (Kwh/a) : υπολογίζεται ως το γινόμενο του θερμικού φορτίου σχεδιασμού (Pdesignc) και του ισοδύναμου ωρών ενεργού κατάστασης θέρμανσης (HHE) QHE ετήσια κατανάλωση ηλεκτρικής ενέργειας για θέρμανση (Kwh/a) : υπολογίζεται διαιρώντας την ετήσια απαιτούμενη θέρμανσης αναφοράς(qh) δια του εποχιακού βαθμού ενεργειακής απόδοσης κατά την ενεργό κατάσταση (SCOPn) και της κατανάλωσης ηλεκτρικής ενέργειας της μονάδας κατά τη διάρκεια της εποχής θέρμανσης στις καταστάσεις χωρίς λειτουργία θερμοστάτη, αναμονής, εκτός λειτουργίας και λειτουργίας θερμαντήρα στροφαλοθαλάμο

9 Τι είναι οι Κλιματικές Ζώνες; Ο χάρτης της Ευρώπης χωρίζεται σε 3 ζώνες. Μέση Κλιματική Ζώνη (θερμοκρασία σχεδιασμού - 10 C) Θερμή Κλιματική Ζώνη (θερμοκρασία σχεδιασμού 2 C) Ψυχρή Κλιματική Ζώνη (θερμοκρασία σχεδιασμού - 22 C) Ανάλογα με την ζώνη στην οποία γίνεται ο υπολογισμός μεταβάλεται και η ενεργειακή κλάση του μηχανήματος.

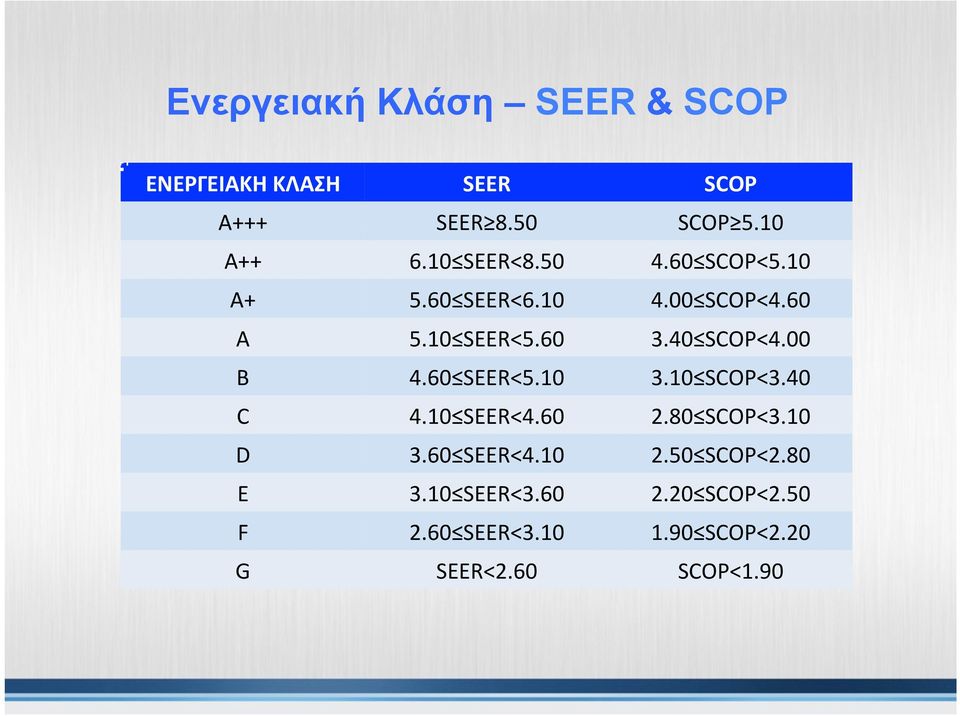

10 Ενεργειακή Κλάση SEER & SCOP ΕΝΕΡΓΕΙΑΚΗ ΚΛΑΣΗ SEER SCOP A+++ SEER 8.50 SCOP 5.10 A SEER< SCOP<5.10 A SEER< SCOP<4.60 A 5.10 SEER< SCOP<4.00 B 4.60 SEER< SCOP<3.40 C 4.10 SEER< SCOP<3.10 D 3.60 SEER< SCOP<2.80 E 3.10 SEER< SCOP<2.50 F 2.60 SEER< SCOP<2.20 G SEER<2.60 SCOP<1.90

11 Νέος κατάλογος Οικιακού Κλιµατισµού 2013

12 Μονάδες Οικολογικού Σχεδιασμού Τα κλιματιστικά οικολογικού σχεδιασμού, κατασκευάζονται έτσι ώστε να λειτουργούν με χαμηλή κατανάλωση ενέργειας και μειωμένες εκπομπές διοξειδίου του άνθρακα στην ατμόσφαιρα. Οι μονάδες Ec Design δεν είναι μόνο φιλικές προς το περιβάλλον αλλά προσφέρουν σημαντική οικονομία στην κατανάλωση ηλεκτρικού ρεύματος κατά την λειτουργία τους. Ακόμα, τα κλιματιστικά Inventr σχεδιάζονται και κατασκευάζονται με στόχο την ολική προστασία του περιβάλλοντος όσο αφορά στη χρήση των πρώτων υλών, στη χρήση του νερού, στις εκπομπές ρύπων, στα απόβλητα και στην ανακύκλωση.

13 Νέα εξελιγμένη DC10 Inverter τεχνολογία Έλεγχος λειτουργίας του συμπιεστή σε εξαιρετικά χαμηλές συχνότητες για σταθερή θερμοκρασία χώρου και εξοικονόμηση ενέργειας Υψηλής ταχύτητας επεξεργαστής για τον ακριβή έλεγχο του συμπιεστή Έλεγχος λειτουργίας του συμπιεστή σε μεγάλο εύρος συχνοτήτων για ομαλή λειτουργία και ακριβή έλεγχο της απόδοσης Τεχνολογία για τη διόρθωση της παροχής ρεύματος για υψηλότερη απόδοση και μεγαλύτερη προστασία Προσομοίωση λειτουργίας της μονάδας με υπολογιστικά μοντέλα για μείωση των ταλαντώσεων και του θορύβου Μεγάλο εύρος τάσης λειτουργίας (150V- 260V) για πιο σταθερή και χωρίς βλάβες λειτουργία Η εξαιρετικά υψηλή συχνότητα λειτουργίας με απόλυτα ακριβή έλεγχο επιτυγχάνει τις ζητούμενες συνθήκες ψύξης και θέρμανσης σε πολύ μικρό χρόνο

14 Σειρά AVRA Με τον αισθητήρα εσωτερικής θερμοκρασίας χώρου στο τηλεχειριστήριο (I FEEL), τον ιονιστή Cld Plasma και τα φίλτρα καθαρισμού του αέρα, η σειρά Avra δημιουργεί την ιδανική εσωτερική ατμόσφαιρα. Μονάδα υψηλών επιδόσεων, ενεργειακής κλάσης Α++, DC Inverter, για απόλυτη οικονομία στην ψύξη και τη θέρμανση

15 Σειρά AVRA Προηγμένη Τεχνολογία DC Inverter Ενεργειακή κλάση A++ Φίλτρο Silver In Ιονιστής Cld Plasma Λειτουργία Blw/X- fan Εκκίνηση με μικρή κατανάλωση Αναμονή 1was Μεγάλο εύρος τάσης λειτουργίας Νέα λειτουργία Defrst Σταθερή Λειτουργία χωρίς απώλειες στην απόδοση Λειτουργία Ht Start Αυτόματη Λειτουργία (Aut Mde) Οθόνη LED

16 Σειρά Εnjy Μονάδα Τοίχου οικολογικού σχεδιασμού με αθόρυβο συμπιεστή DC10 Inverter, φίλτρα καθαρισμού αέρα και ιονιστή Cld Plasma για φυσική και χημική απορρόφηση ρύπων

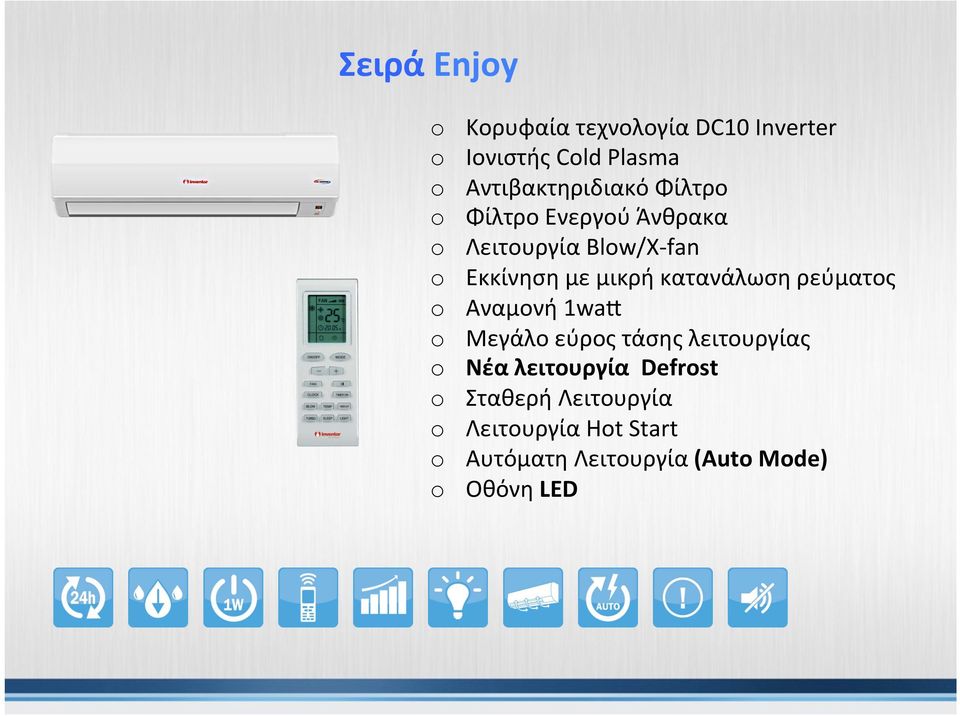

17 Σειρά Enjy Κορυφαία τεχνολογία DC10 Inverter Ιονιστής Cld Plasma Αντιβακτηριδιακό Φίλτρο Φίλτρο Ενεργού Άνθρακα Λειτουργία Blw/X- fan Εκκίνηση με μικρή κατανάλωση ρεύματος Αναμονή 1wa Μεγάλο εύρος τάσης λειτουργίας Νέα λειτουργία Defrst Σταθερή Λειτουργία Λειτουργία Ht Start Αυτόματη Λειτουργία (Aut Mde) Οθόνη LED

18 Σειρά Bn Μονάδα Τοίχου ενεργειακής κλάσης Α++, οικολογικού σχεδιασμού με ματ πάνελ για μέγιστη απόδοση στην ψύξη και τη θέρμανση. Η κορυφαία τεχνολογία DC10 Inverter ελέγχει την ταχύτητα του συμπιεστή ακόμα και σε χαμηλές συχνότητες για απόλυτα σταθερή εσωτερική θερμοκρασία

19 Σειρά Bn Κορυφαία τεχνολογία DC10 Inverter Ενεργειακή κλάση A++ Λειτουργία Blw/X- fan Εκκίνηση με μικρή κατανάλωση ρεύματος Αναμονή 1wa Μεγάλο εύρος τάσης λειτουργίας Νέα λειτουργία Defrst Σταθερή Λειτουργία Λειτουργία Ht Start Αυτόματη Λειτουργία (Aut Mde) Οθόνη LED

20 Σειρά Csm Κλιματιστικό τοίχου ενεργειακής κλάσης Α++, υψηλών επιδόσεων στην ψύξη και τη θέρμανση. Εξελιγμένη τεχνολογία DC 10 Inverter για άριστη απόδοση σε όλες τις συνθήκες με αθόρυβη λειτουργία

21 Σειρά Csm Κορυφαία τεχνολογία DC10 Inverter Ενεργειακή κλάση A++ Λειτουργία Blw/X- fan Εκκίνηση με μικρή κατανάλωση ρεύματος Αναμονή 1wa Μεγάλο εύρος τάσης λειτουργίας Νέα λειτουργία Defrst Σταθερή Λειτουργία Λειτουργία Ht Start Αυτόματη Λειτουργία (Aut Mde) Οθόνη LED

22 Ντουλάπες Εμφανούς Τύπου V1MF Προηγμένη Τεχνολογία DC Inverter Ενσωματωμένη Αντίσταση Σταθερή Λειτουργία Λειτουργία Ht Start Αυτόματη Λειτουργία (Aut Mde) Μεγάλη και ομοιόμορφη ροή αέρα Συμπιεστής MITSUBISHI Οθόνη LCD

23 Ντουλάπες Εμφανούς Τύπου RFI & R1FI Λειτουργία Νέου Defrst Ενσωματωμένη Αντίσταση Λειτουργία Ht Start Αυτόματη Λειτουργία (Aut Mde) Μεγάλη και ομοιόμορφη ροή αέρα Συμπιεστής SANYO Οθόνη LCD Πρεσσοστάτης υψηλής και χαμηλής πίεσης, επιτηρητής φάσης και υπερέντασης

24 Η νεα γενιά ημικεντρικών συστημάτων Ενεργειακή κλάση Α/Α ALL DC INVERTER. DC INVERTER συμπιεστής και μοτέρ ανεμιστήρων εσωτερικών και εξωτερικών μονάδων Εσωτερικός ανεμιστήρας DC INVERTER 7 ταχυτήτων Εκκίνηση με μικρή κατανάλωση ρεύματος Συνεχής μεταβολές της συχνότητας του συμπιεστή ανάλογα με τις ανάγκες του χώρου. Διαρκής έλεγχος της εσωτερικής θερμοκρασίας για μεγαλύτερη άνεση και σταθερότητα στον χώρο 2 αισθητήρες περιβάλλοντος ένας στην εσωτερική και ένας εξωτερική μονάδα Αναμονή 1was Εξοικονόμηση ενέργεια έως και 80% Μεγάλο εύρος τάσης λειτουργίας ( V, V) Υψηλής τεχνολογίας PFC για μεγαλύτερη απόδοση και προστασία της μονάδας Λειτουργία σε ψύξη με χαμηλή εξωτερική θερμοκρασία (έως - 15οC)

25 Η νεα γενιά ημικεντρικών συστημάτων Ένδειξη υπενθύμισης καθαρισμού των φίλτρων αέρα Τρεις επιλογές νυχτερινής λειτουργίας (SLEEP) με δυνατότητα επιλογής ρυθμίσεων από τον χρήστη Δυνατότητα σύνδεσης 2 ενσύρματων χειριστηρίων σε μια μονάδα για ευέλικτο χειρισμό Αυτόματη επανεκκίνηση κατ επιλογή (MEMORY) Λειτουργία αφύγρανσης ULTRA DRY Αυτοδιάγνωση βλαβών με ιστορική καταγραφή Δυνατότητα απόψυξης κατ επιλογή Δυνατότητα επικοινωνίας μέσω mdbus prtcl Αναβαθμισμένο κεντρικό χειριστήριο με πλήρη έλεγχο έως και 16 μονάδων (προαιρετικά) Δυνατότητα απομακρυσμένου ελέγχου μέσω Η/Υ (προαιρετικά) Χειριστήριο με δυνατότητα εβδομαδιαίου προγραμματισμού (προαιρετικά) Δυνατότητα σύνδεσης με κάρτα εισόδου GATE CARD(προαιρετικά) Καλώδιο επικοινωνίας χωρίς πολικότητα Δυνατότητα επιλογής θερμοκρασίας χώρου από την επιστροφή της μονάδας ή από το χειριστήριο

26 Ημικεντρικές Μονάδες VC- 50 I2CI- 50 V1KI- 50 I2KI- 50 ULT (ON- OFF) U1RT (DC INVERTER) V1DI- 50,V1DI- 60 I2DI- 50, IDI- 60

27 Ημικεντρικές Μονάδες Συμπιεστής Sany scrll (ULT- 60) Συμπιεστής Daikin scrll (ULT- 50) Πιεσοστάτες υψηλής/χαμηλής, επιτηρητής φάσεων/υπερέντασης U1RT Ενεργειακή κλάση Α/Α Υψηλή τεχνολογία DC Συμπιεστές Mitsubishi και Panasnic DC Inverter ΝΕΑ τεχνολογία DEFROST Εξαιρετικά αθόρυβη λειτουργία

28 Ημικεντρικές Μονάδες Δαπέδου Οροφής IKI ON/OFF V1KI V2KI Μοντέρνος σχεδιασμός Εξαιρετικά αθόρυβη λειτουργία Σύνδεση έως 16 μονάδων σε ένα κεντρικό χειριστήριο με εβδομαδιαίο προγραμματισμό Αυτόματη επανεκκίνηση Προγραμματισμός 24 ωρών Αυτόματη κίνηση των περσίδων (Aut Luver)

29 Ημικεντρικές Μονάδες Κασέτες οροφής τεσσάρων κατευθύνσεων ICI V1CI V2CI ON/OFF Σύνδεση έως 16 μονάδων σε ένα κεντρικό χειριστήριο με εβδομαδιαίο προγραμματισμό Χαμηλή κρέμαση από 24 έως 32 cm Ένδειξη υπερχείλισης αντλίας Αυτόματη επανεκκίνηση Εξαιρετικά αθόρυβη λειτουργία Ενσύρματο και ασύρματο χειριστήριο Προγραμματισμός 24 ωρών Ένδειξη κατάστασης αποπάγωσης Αυτοδιάγνωση και ένδειξη βλαβών Ένδειξη θερμοκρασίας εξωτερικού περιβάλλοντος Ρύθμιση λειτουργίας εξοικονόμησης ενέργειας

30 Ημικεντρικές Μονάδες Δικτύου αεραγωγών χαμηλού προφίλ IDI ON/OFF V1DI V2DI Ασύρματο και επιτοίχιο χειριστήριο με οθόνη LCD Χειριστήριο με δυνατότητα σύνδεσης έως 16 μονάδες και εβδομαδιαίου προγραμματισμού (προαιρετικά) Διακοπή του εσωτερικού ανεμιστήρα κατά την διάρκεια απόψυξης HOT START Λήψη αποχέτευσης από δεξιά ή αριστερή πλευρά Αυτοδιάγνωση βλαβών Δυνατότητα επιλογής θερμοκρασίας χώρου από την επιστροφή της μονάδας ή από το χειριστήριο Ένδειξη εξωτερικής θερμοκρασίας Επανεκκίνηση της μονάδας μετά από διακοπή ρεύματος σε συνθήκες που έχει επιλέξει ο χρήστης

31 Ημικεντρικές Μονάδες Δικτύου αεραγωγών B6BX- 60 Εσωτερικές Μονάδες Κατάλληλες για σύνδεση με δίκτυο εύκαμπτων και μεταλλικών αεραγωγών. Ιδανικές για οριζόντια και κάθετη τοποθέτηση Λειτουργία τριών ταχυτήτων Υψηλή στατική πίεση 150Pa και μεγάλη ροή αέρα Ευκολία service B6BX60 T3BX- 70 Εξωτερικές Μονάδες Οικολογικό ψυκτικό μέσο R410A Συμπιεστής Cpeland Scrll Φίλτρο γραμμής υγρού Χρονοκαθυστέριση εκκίνησης συμπιεστή Μέγιστη απόσταση εσωτερικής εξωτερικής μονάδας 54m T3BX- 70

32 Ημικεντρικές Μονάδες Δικτύου αεραγωγών H3TBO H3TBI Ιδιαίτερα αθόρυβη λειτουργία Χαμηλή κατανάλωση ενέργειας Ψηφιακό χειριστήριο αφής με οθόνη LCD Ασύρματο χειριστήριο Σύνδεση έως 16 μονάδων σε ένα κεντρικό χειριστήριο (προαιρετικά) Υψηλή στατική πίεση και μεγάλη ροή αέρα Ιμαντοκίνητος εσωτερικός ανεμιστήρας Scrll συμπιεστής Danfss Αυτοδιάγνωση βλαβών

33 Συστήματα DC INVERTER VRF DC Inverter συμπιεστής DC Inverter ανεμιστήρες εξωτερικών μονάδων Ακριβής έλεγχος απόδοσης Τεχνολογία εξισορρόπηση ψυκτικού μέσου Εξισορρόπηση στάθμης λαδιού Υψηλή απόδοση στη θέρμανση & έξυπνη λειτουργία Defrst Κεντρικοί cntrllers & πρόγραμμα επιλογής και σχεδιασμού των συστημάτων

34 Συστήματα VRF Πέντε βασικά μοντέλα εξωτερικών μονάδων: 22, , Kw DC Inverter Mdular σχεδιασμός εξωτερικών μονάδων Μέγιστη απόδοση 180kW (4 x μονάδες) Μέγιστος συνδυασμός: 4 Μονάδες Μέγιστη απόδοση : 180Kw

35 Συστήματα VRF Εσωτερικές Μονάδες 7 τύποι εσωτερικών μονάδων 2.2 έως 28kW Μέγιστος αριθμός : 64 μονάδες Κασέτες τεσσάρων κατευθύνσεων kW Καναλάτες kW Επιτοίχιες μονάδες W Δαπέδου Οροφής kW Ντουλάπες kW Cnsle 2.8 5kW

36 Συστήματα VRF Cntrllers- χειριστήρια Κεντρικοί cntrllers: Ελέγχουν έως 1024 εσωτερικές μονάδες Ανεξάρτητος ή ομαδοποιημένος έλεγχος Εβδομαδιαίος προγραμματισμός Αυτοδιάγνωση βλαβών Πάνω από 1000m μήκος καλωδίων σύνδεσης με δυνατότητα επιπλέον επέκτασης Μίνι κεντρικά χειριστήρια : Δυνατότητα σύνδεσης μέχρι 16 εσωτερικών μονάδων Ενσύρματα χειριστήρια (αφής ή LCD) Ασύρματα χειριστήρια (σε διάφορες εκδόσεις)

37 Συστήματα VRF Εργαλεία ελέγχου & εντοπισμού σφαλμάτων (σε μορφή προγράμματος υπολογιστή ή φορητού cntrller) Με την σύνδεσή τους μπορούμε να ελέγχουμε Θερμοκρασία κατάθλιψης, θερμοκρασία Cndenser, βήματα ηλεκτρονικής βαλβίδας, απόδοση συμπιεστή Έλεγχος και εκκίνηση μονάδων PORTABLE DEBUGGER

38 Συστήματα VRF Πρόγραμμα επιλογής και σχεδιασμού συστημάτων VRF INVENTOR SELECTOR V3.0 Εύκολος σχεδιασμός και διαστασιολόγηση ψυκτικών σωλήνων και μονάδων Έξοδος των αποτελεσμάτων σε Micrsq Excel (2003 & 2007) και AutCAD (2004 & 2008)!

39 Αντλίες Θερμότητας Αέρα- Νερού Mini chillers Mdular Scrll Screw Υδρόψυκτα chiller Τερματικές Μονάδες

40 Αντλίες Θερμότητας Αέρα- Νερού Mini chillers Τύπου Split Ψυκτική απόδοση Kw Θερμαντική απόδοση Kw Tube in tube εναλλάκτης φρέον- νερού Βαλβίδα ασφαλείας υψηλής πίεσης LCD χειριστήριο Πιεσσοστάτης υψηλής και χαμηλής πίεσης Επιτηρητής υπερέντασης ρεύματος Θερμικό συμπιεστή Αντλία νερού Δοχείο διαστολής Διακόπτης ροής

41 Αντλίες Θερμότητας Αέρα- Νερού Mini chillers Τύπου Integral Ψυκτική απόδοση Kw Θερμαντική απόδοση 25-49Kw Δύο συμπιεστές Δύο ανεξάρτητα ψυκτικά κυκλώματα Cmpact εγκατάσταση ψυκτικού και υδραυλικού κυκλώματος Tube in tube ή shell and tube εναλλάκτες Βαλβίδες ασφαλείας ψυκτικού κυκλώματος Θερμοεκτονωτικές βαλβίδες LCD χειριστήριο Πιεσσοστάτης υψηλής και χαμηλής πίεσης Επιτηρητής υπερέντασης ρεύματος Θερμικό συμπιεστή Αντλία νερού Δοχείο διαστολής Διακόπτης ροής

42 Αντλίες Θερμότητας Αέρα- Νερού Τύπου Mdular Ψυκτική απόδοση Kw Θερμαντική απόδοση Kw Scrll συμπιεστής (Cpeland ή Danfss) Χαμηλότερη δόνηση και στάθμη θορύβου Υψηλότερη απόδοση R410a ψυκτικό μέσο Εναλλάκτης Shell & Tube Εύκολη εναλλαγή μεταξύ master/slave μονάδας Δυνατότητα σύνδεσης μεταξύ μονάδων διαφορετικής απόδοσης Νέα λειτουργία απόψυξης Κάθε χειριστήριο μπορεί να ελέγξει μέχρι 16 μονάδες Επικοινωνία με BMS systems μέσω πρωτόκολλου Mdbus Αυτόματος έλεγχος συμπιεστών, ανεμιστήρων, αντλιών και βλαβών LCD οθόνη και προγραμματιζόμενο set pint

43 Αντλίες Θερμότητας Αέρα- Νερού Τύπου Mdular Παράλληλος σχεδιασμός Μέγιστος αριθμός παράλληλα συνδεδεμένων μονάδων: 8 μονάδες Απόδοση : 62.5~1144kW(336 TR) Ελεύθερος συνδυασμός: μονάδες με διαφορετική απόδοση μπορούν να συνδεθούν μαζί

44 Αντλίες Θερμότητας Αέρα- Νερού Τύπου Screw Ημιερμητικός screw συμπιεστής (Bitzer) με step cntrl Εναλλάκτης Shell & tube Αθόρυβη λειτουργία χάρη σε ειδικό σχεδιασμό των ανεμιστήρων R134a ψυκτικό μέσο Δυνατότητα λειτουργίας με υψηλές θερμοκρασίες (46-52) Στοιχεία σε σχήμα W για μεγαλύτερο χώρο επίσκεψης της μονάδας και λιγότερο χώρο εγκατάστασης Πρόσθετη διάταξη ψύξης του συμπιεστή Πλήρης ασφαλιστικές διατάξεις της μονάδας Ψυκτική απόδοση Kw Έλεγχος της απόδοσης μέσω ειδικού αλγόριθμου Εμφάνιση στην οθόνη όλων των χρήσιμων ενδείξεων Παράλληλη σύνδεση μέχρι 8 μονάδων Επικοινωνία με BMS system μέσω πρωτοκόλλου Mdbus

45 Αντλίες Θερμότητας Αέρα- Νερού Υδρόψυκτα chillers Ψυκτική απόδοση kw Ένας ή δυο Ημιερμητικοί screw συμπιεστές (Bitzer) με step ή stepless cntrl Εναλλάκτης Shell & tube R134a ψυκτικό μέσο Ηλεκτρονική εκτονωτική βαλβίδα Πρόσθετη διάταξη ψύξης του συμπιεστή Πλήρης ασφαλιστικές διατάξεις της μονάδας Έλεγχος της απόδοσης μέσω ειδικού αλγόριθμου Εμφάνιση στην οθόνη όλων των χρήσιμων ενδείξεων Παράλληλη σύνδεση μέχρι 8 μονάδων Επικοινωνία με BMS system μέσω πρωτοκόλλου Mdbus

46 Αντλίες Θερμότητας Αέρα- Νερού Σύνδεση με BMS

47 VARIO DC INVERTER Αντλίες Θερμότητας Αέρα- Νερού

48 VARIO DC INVERTER Αντλίες Θερμότητας Αέρα- Νερού Το συνεχώς αυξανόμενο κόστος θέρμανσης με τα παραδοσιακά συστήματα, ωθεί όλο και περισσότερους καταναλωτές στην αναζήτηση εναλλακτικών συστημάτων θέρμανσης, υψηλής απόδοσης, χαμηλότερου κόστους λειτουργίας αλλά ταυτόχρονα και πιο φιλικών προς το περιβάλλον. Την ανάγκη αυτή έρχονται να καλύψουν οι αντλίες θερμότητας της σειράς Vari, προσφέροντας μία ευρεία γκάμα μηχανημάτων κατάλληλων να σας εξασφαλίσουν συνθήκες άνεσης στο χώρο σας κατά τη χειμερινή αλλά και θερινή περίοδο. Επιλέξτε το σύστημα Vari και απολαύστε ένα ευχάριστο περιβάλλον καθ όλη τη διάρκεια του έτους Το σύστημα της Αντλίας Θερμότητας αποτελείται από: 1. Μία εξωτερική μονάδα 2. Μία εσωτερική μονάδα 3. Ένα δοχείο ζεστού νερού χρήσης

49 VARIO DC INVERTER Αντλίες Θερμότητας Αέρα- Νερού Ονομαστική απόδοση Μοντέλο Ηλεκτρική παροχή Kw Ψυκτικό μέσο Τύπος μηχανήματος Ph, v, Hz 6 8 DHW- CQ6.0Pd/Na- K DHW- CQ8.0Pd/Na- K 10 R- 410a DHW- CQ10Pd/Na- K 12 DHW- CQ12Pd/Na- K 14 DHW- CQ14Pd/Na- K 16 DHW- CQ16Pd/Na- K 1,230,50 Ονομαστική απόδοση Μοντέλο Ηλεκτρική παροχή Kw Ψυκτικό μέσο Τύπος μηχανήματος Ph, v, Hz 12 DHW- CQ12Pd/Na- Μ 14 R- 410a DHW- CQ14Pd/Na- Μ 16 DHW- CQ16Pd/Na- Μ 3,400,50

50 VARIO DC INVERTER Αντλίες Θερμότητας Αέρα- Νερού Διάγραμμα σωληνώσεων Outdr Fan FCU Air Vent Safety Valve Water Pump Flw Switch M M M Electric Expansin Valve Electric Heater 3-Way Valve 2-Way Valve Fur-way val ve Expansin Tank Under-flr Cil Filter Cmpressr Plate Heat Exchanger Water Tank Li qui d-gas separat r Water Outlet Water Inlet Other Thermal System

51 VARIO DC INVERTER Αντλίες Θερμότητας Αέρα- Νερού Οι DC Inverter συμπιεστής και ανεμιστήρες των μηχανημάτων της σειράς Vari δίνουν στα μηχανήματα ένα πολύ υψηλό βαθμό απόδοσης. Επίσης πολύ μεγάλο είναι το εύρος λειτουργίας: Ψύξη: 10 C - 48 C Θέρμανση: - 20 C - 35 C ΖΝΧ : - 20 C - 45 C

52 Αντλίες Θερμότητας Αέρα- Νερού

53 Αντλίες Θερμότητας Αέρα- Νερού Υψηλών θερμοκρασιών PHTJ Θερμοκρασία νερού προσαγωγής έως 65 C Θερμική απόδοση 14,1Kw Kw Δυνατότητα σύνδεσης με biler ΖΝΧ Χαμηλή στάθμη Θορύβου Μεγάλο εύρος λειτουργίας - 16 C - 43 C Μονομπλόκ σχεδιασμός Διαθέσιμο σε μονοφασικό ή τριφασικό μοντέλο Ειδικής σχεδίασης συμπιεστής με συμπίεση υπέρθερμων ατμών Δυνατότητα σύνδεσης με κεντρικό ελεγκτή για έλεγχο και λειτουργία της εγκατάστασης

54 Αντλίες Θερμότητας Αέρα- Νερού PHRF Ψυκτική απόδοση 19,2Kw Kw Θερμική απόδοση 22,9 Kw 84,7Kw Χαμηλή στάθμη θορύβου. Μεγάλο εύρος λειτουργίας - 10 C- 47 C. Μονομπλοκ σχεδιασμός. Ενσωματωμένο ψυχροστάσιο με δοχείο αδρανείας Δυνατότητα σύνδεσης με κεντρικό ελεγκτής για τον έλεγχο και λειτουργία της εγκατάστασης και ενεργοποίηση ηλεκτρικών βανών, αντλιών δευτερεύοντος κυκλώματος και εφεδρικών αντιστάσεων. Έλεγχος χαμηλής ροής νερού μέσω ειδικού αλγορίθμου.

55 Αντλίες Θερμότητας παραγωγής ΖΝΧ Liberty Υψηλό COP Εσωτερική τοποθέτηση. Μεγάλο εύρος λειτουργίας - 5 C- 35 C. Παραγωγή νερού 60 C αποκλειστικά με την χρήση της αντλία θερμότητας. Οικολογικό ψυκτικό μέσο R134a Φιλικό χειριστήριο προς τον χρήστη. Ενσωματωμένη αντίσταση. Δυνατότητα σύνδεσης με ηλιακά πάνελ.

56 ISERIES DC Inverter σύστημα ψύξης- θέρμανσης και παροχής ΖΝΧ Αποδόσεις 3,55Κw 11.5Kw ψύξη Δυνατότητα σύνδεσης υδραυλικής μονάδας για την 3,24Κw 13.5ΚW θέρμανση κάλυψη των αναγκών ενδοδαπέδιας θερμανσης και Ενεργειακή κλάσηα++ μονάδων αέρα- αέρα για τις ανάγκες ψύξης Μεγάλο εύρος λειτουργίας - 32 C- 50 C. Παραγωγή ΖΝΧ με την μονάδα emix ανεξάρτητα από Δυνατότητα σύνδεσης έως 4 εσωτ. Μονάδων αέρα- την λειτουργία των εσωτερικών μονάδων αέρα διαφορετικών τύπων

57 Βιβλιογραφία Για κάθε μονάδα υπάρχει ένας πλήρης κατάλογος με όλα τα απαραίτητα εγχειρίδια. Owner s manual Technical service manual Technical sales guide

58 Επισκεφθείτε την ιστοσελίδα μας για όλες τις χρήσιμες πληροφορίες που μπορεί να χρειαστείτε

59 Ευχαριστούμε για την προσοχή σας
