1 Boring - Driing - Tunneing - Mining - Construction - Geotechnica Geotechnica technoogy Πνευματικά / υδραυλικά διογκούμενα Packers Pneumatic/Hydrauic Infation Packers

2 Company profie 1968 > > > > > > > > 2015 > Η ΕΛΕΒΟΡ ΑΕΒΕ είναι ενδεχομένως ο αρχαιότερος και πρωτοπόρος προμηθευτής ειδικού γεωτεχνικού εξοπλισμού στην Ελληνική αγορά, με δραστηριότητα που ξεκινά από το Η εταιρεία διαθέτει πολύ μεγάλη εμπειρία στην προμήθεια εξοπλισμού για γεωτρήσεις, έργα σηραγγοποιίας, μεταλλείων και γενικά υπογείων και γεωτεχνικών έργων. Η ΕΛΕΒΟΡ ΑΕΒΕ παρακολουθεί διαρκώς τις εξελίξεις της τεχνολογίας του γεωτεχνικού εξοπλισμού και διαθέτει στην αγορά πρωτοποριακά προϊόντα σύγχρονης τεχνολογίας. Οι επιλογές στηρίζονται σε μεγάλο βαθμό στη μεγάλη εμπειρία καθώς και στην εξειδικευμένη επιστημονική κατάρτιση των στελεχών της εταιρείας που κατέχουν ανώτερους και ανώτατους επιστημονικούς τίτλους. Έτσι η εταιρεία σήμερα απολαμβάνει τη φήμη των «εξειδικευμένων τεχνοκρατών» και με ικανοποίηση διαπιστώνει ότι οι πελάτες της απευθύνονται στην εταιρεία, όχι μόνο για την αγορά εξοπλισμού, αλλά και στην αναζήτηση προτάσεων και πιθανών λύσεων σε τεχνικά θέματα καθώς και συμβουλών για εξοικονόμηση του κόστους κατασκευής των έργων. Η ΕΛΕΒΟΡ ΑΕΒΕ διαθέτει ευρεία γκάμα προϊόντων αγκύρωσης/ηλώσεων μεταξύ των οποίων και τη πλήρη σειρά υαλονημάτων DURGLASS FL και GLASSPREE κατάλληλων για προσωρινές και μόνιμες εφαρμογές ενισχύσεων κατασκευών, αγκυρώσεων και ηλώσεων. Το 2010 η ΕΛΕΒΟΡ ΑΕΒΕ εντάχθηκε στην κοινότητα των ισχυρότερων Ελληνικών επιχειρήσεων που αξιολογούνται από την ICAP. ELEBOR S.A. is possiby the odest and pioneer suppier of speciaized geotechnica equipment in the Greek market, with activity being traced back to Company's expertise is the suppy of equipment for driing, tunneing, mining and generay for underground and geotechnica works. ELEBOR S.A. is constanty monitoring the deveopments of the geotechnica equipment technoogy and offers to the market advanced products of the atest know-how. Product seections as we as reated choices are primariy based on the ong experience as we as on the speciaized scientific skis of key members of the company. Thus, the company today has a reputation in the market as speciaized technocrats and with great satisfaction reaizes that customers are contacting the company not ony for purchasing products but aso to receive support and suggestions to technica probems as we as to proposas for project cost-cutting soutions. ELEBOR offers a wide range of rock boting and soi naiing products incuding a the compete range of fibergass products DURGLASS FL and GLASSPREE which are suitabe for various types of temporary and permanent reinforcements of concrete structures as we as anchoring and soi naiing. In 2010, ELEBOR S.A. was assessed by ICAP and awarded with the ICAP Strongest Companies in Greece Certificate. 2

3 Εφαρμογές των διογκούμενων packers Infatabe packers appications ELEBOR 's SV series infatabe packers are designed and suitabe for use in any kind of appication where a borehoe of we has to be seaed whie at the same time guaranteeing access to the isoated borehoe section. The main areas of appication for SV series infatabe packers are: Τα διογκούμενα πνευματικά/υδραυλικά packers της σειράς SV της ΕΛΕΒΟΡ Α.Ε.Β.Ε. είναι σχεδιασμένα και κατάλληλα για κάθε πιθανή εφαρμογή στην οποία απαιτείται η σφράγιση διατρημάτων ή γεωτρήσεων και ταυτόχρονα είναι απαραίτητη η πρόσβαση στην απομονωμένη περιοχή. Οι κυριότερες εφαρμογές των διογκούμενων packer είναι: Hydrogeoogica investigations Υδρογεωλογικές έρευνες Hydrauic testing and monitoring of defined bore-hoe sections to estimate the hydrauic parameters (steady-state hydrauic head, transmissivity, permeabiity, storativity, etc.) of geoogica formations or engineered barriers. Υδραυλικές δοκιμές και παρακολούθηση καθορισμένων τμημάτων γεωτρήσεων για εκτίμηση των υδραυλικών παραμέτρων γεωλογικών σχηματισμών (π.χ. διαπερατότητα, μεταδοτικότητα, αποθηκευτικότητα κλπ.) και ή τεχνιτών κατασκευών. Hydroogica assessments for the panning and construction of dams and tunnes. Υδρογεωλογικές εκτιμήσεις για τον σχεδιασμό και κατασκευή φραγμάτων και σηράγγων. Hydroogica characterization of waste disposa sites, hazardous waste sites and hydrauic barriers. Υδρογεωλογικός χαρακτηρισμός για χώρους απόθεσης απορριμμάτων και επικίνδυνων αποβλήτων και υδραυλικών φραγμών. Optimization of groundwater monitoring and water wes. Β ε λτ ι σ τ ο π ο ί η σ η π α ρ α κο λ ο ύ θ η σ η ς υ π ό γ ε ι ω ν υ δ ά τ ω ν κα ι υδρογεωτρήσεων. Civi and underground engineering Borehoe or borehoe section seaing to enabe pressure and depth-oriented grouting or injection for consoidation and waterproofing. Grouting for foundations, tunnes and gaeries. Injections for sope and underground stabiization. Seaing of water producing borehoes. Γεωτεχνικά και υπόγεια έργα και έργα πολιτικού μηχανικού Σφράγιση διατρημάτων ή τμημάτων αυτών προκειμένου να πραγματοποιηθούν ελεγχόμενες εισπιέσεις ενεμάτων για ενίσχυση εδαφών ή στεγανοποίηση. Ενεματώσεις σε θεμέλια, σήραγγες ή γαλαρίες. Εισπιέσεις ενεμάτων για σταθεροποιήσεις πρανών και υπόγειων εκσκαφών. Στεγανοποιήσεις διατρημάτων που εισρέουν νερό. 3

4 Η σειρά διογκούμενων packer SV υψηλών πιέσεων διαθέτει ένα νέο και καινοτόμο σχεδιασμό. Η αγκύρωση του διογκούμενου ελαστικού στοιχείου στις μεταλλικές φλάντζες έχει επανασχεδιαστεί σε σχέση με τις παλαιότερες εκδόσεις. Με τον νέο σχεδιασμό επιτυγχάνεται καλύτερη πρόσφυση μεταξύ ελαστικού χιτωνίου και μεταλλικών δακτυλίων που εξασφαλίζει τις καλύτερες επιδόσεις. The SV series infatabe packers feature a new and innovative high pressure packer design. The anchoring of the rubber seeve to the stee fanges has been redesigned from the oder series. The newy designed SV series are now reaching better adhesion between rubber seeve and stee fanges, what consequenty eads to superior performances. Τα διογκούμενα packer SV διατίθενται σε δύο εκδόσεις, (α) τη σειρά SVF που διαθέτει μόνιμο μη αντικαθιστώμενο ελαστικό χιτώνιο και (β) τη έκδοση SVR που αποτελεί την επαγγελματική σειρά με αντικαθιστώμενο ελαστικό χιτώνιο. The SV series infatabe packers are avaiabe in two different versions, (a) the SVF series with fixed infatabe eement that is not repaceabe and (b) the SVR series which is the professiona ine featuring repaceabe seeves. Όλα τα εκτιθέμενα μεταλλικά μέρη είναι κατασκευασμένα από ανοξείδωτο χάλυβα. Το διογκούμενο χιτώνιο είναι κατασκευασμένο από υψηλής ποιότητας ελαστική γόμα ενισχυμένη με πολλαπλές στρώσεις μεταλλικών πλεγμάτων. Επιπρόσθετα, ειδικοί μεταλλικοί δακτύλιοι έχουν ενσωματωθεί μέσα στο σώμα του χιτωνίου επιτρέποντας την επιβολή μεγαλύτερων πιέσεων και επίτευξη μεγαλύτερων διαμέτρων σφράγισης. A exposed meta parts on both ines are made out of stainess stee. The seeve itsef is produced from high quaity rubber compound reinforced with mutipe ayers of stee cords. Further to that, specia stee rings are integrated into the rubber seeve making even higher pressures and even bigger diameters possibe. Η γκάμα μεγεθών περιλαμβάνει μονά, διπλά και συστήματα πολλαπλών packers. Όλα τα μέρη που συνθέτουν τα packers διατίθενται και μεμονωμένα ως ανταλλακτικά. A packers are avaiabe as singe-, doube- and muti-packer systems. Each packer part is individuay avaiabe. Custom made packers are possibe upon request. Ειδική κατασκευή packers είναι δυνατή κατόπιν ειδικής παραγγελίας. Εσωτερικός κοίλος άξονας (ανοξ. χάλυβας) Hoow mandre (stainess stee) Διογκούμενο ελαστικό χιτώνιο Infation rubber seeve Εσωτερικός μεταλλικός δακτύλιος Interna metaic ring Βαλβίδα εισόδου διογκωτικού μέσου Inet port of infation media Εσωτερικός μεταλλικός δακτύλιος Interna metaic ring Δακτύλιος αγκύρωσης (ανοξ. χάλυβας) Metaic anchor ring (stainess stee) 4 Χαρακτηριστικά διογκούμενων packer σειράς SV SV series infatabe packer design and features

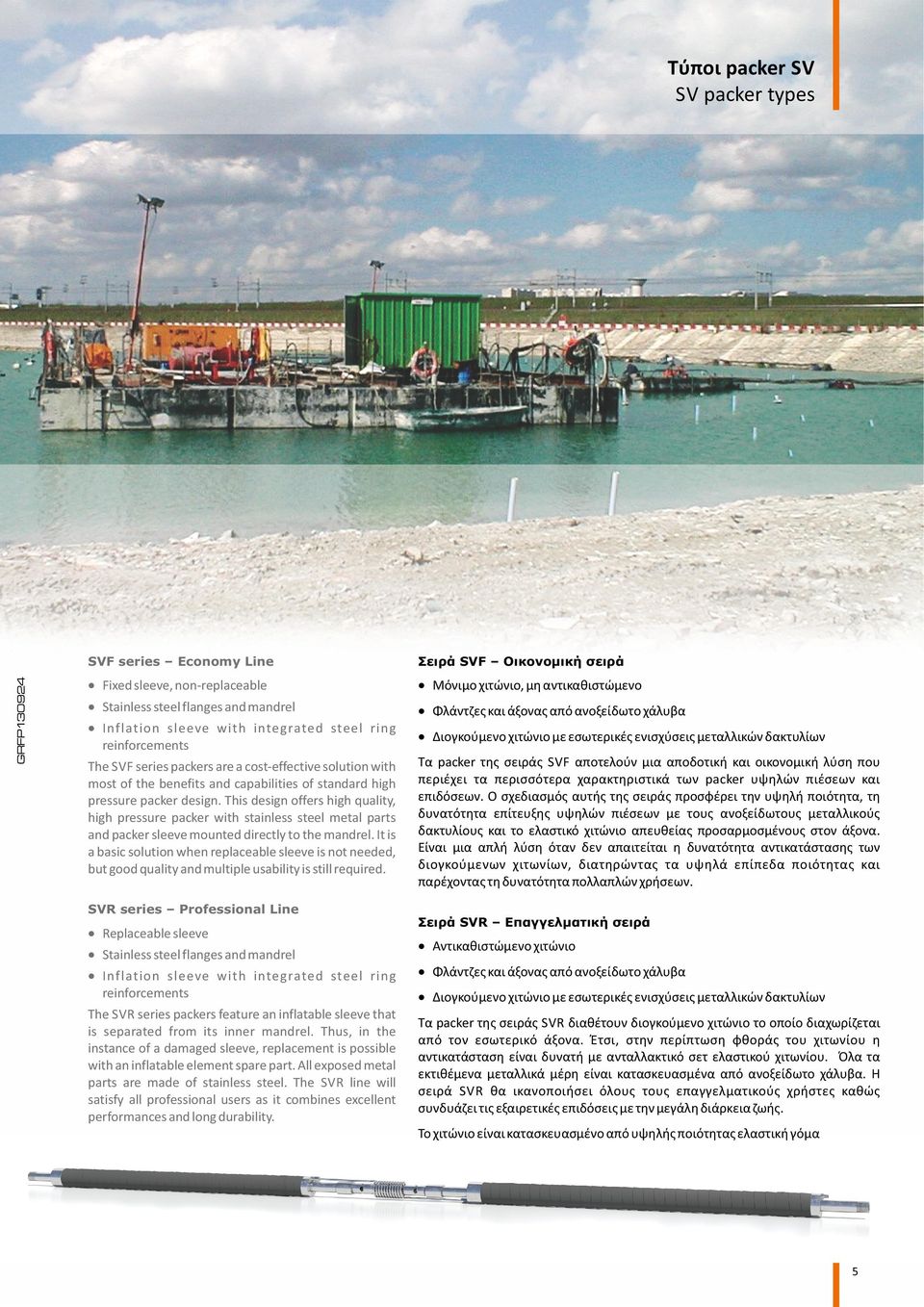

5 Τύποι packer SV SV packer types SVF series Economy Line Σειρά SVF Οικονομική σειρά Fixed seeve, non-repaceabe Μόνιμο χιτώνιο, μη αντικαθιστώμενο Stainess stee fanges and mandre Φλάντζες και άξονας από ανοξείδωτο χάλυβα Infation seeve with integrated stee ring reinforcements Διογκούμενο χιτώνιο με εσωτερικές ενισχύσεις μεταλλικών δακτυλίων The SVF series packers are a cost-effective soution with most of the benefits and capabiities of standard high pressure packer design. This design offers high quaity, high pressure packer with stainess stee meta parts and packer seeve mounted directy to the mandre. It is a basic soution when repaceabe seeve is not needed, but good quaity and mutipe usabiity is sti required. Τα packer της σειράς SVF αποτελούν μια αποδοτική και οικονομική λύση που περιέχει τα περισσότερα χαρακτηριστικά των packer υψηλών πιέσεων και επιδόσεων. Ο σχεδιασμός αυτής της σειράς προσφέρει την υψηλή ποιότητα, τη δυνατότητα επίτευξης υψηλών πιέσεων με τους ανοξείδωτους μεταλλικούς δακτυλίους και το ελαστικό χιτώνιο απευθείας προσαρμοσμένους στον άξονα. Είναι μια απλή λύση όταν δεν απαιτείται η δυνατότητα αντικατάστασης των διογκούμενων χιτωνίων, διατηρώντας τα υψηλά επίπεδα ποιότητας και παρέχοντας τη δυνατότητα πολλαπλών χρήσεων. SVR series Professiona Line Repaceabe seeve Stainess stee fanges and mandre Infation seeve with integrated stee ring reinforcements The SVR series packers feature an infatabe seeve that is separated from its inner mandre. Thus, in the instance of a damaged seeve, repacement is possibe with an infatabe eement spare part. A exposed meta parts are made of stainess stee. The SVR ine wi satisfy a professiona users as it combines exceent performances and ong durabiity. Σειρά SVR Επαγγελματική σειρά Αντικαθιστώμενο χιτώνιο Φλάντζες και άξονας από ανοξείδωτο χάλυβα Διογκούμενο χιτώνιο με εσωτερικές ενισχύσεις μεταλλικών δακτυλίων Τα packer της σειράς SVR διαθέτουν διογκούμενο χιτώνιο το οποίο διαχωρίζεται από τον εσωτερικό άξονα. Έτσι, στην περίπτωση φθοράς του χιτωνίου η αντικατάσταση είναι δυνατή με ανταλλακτικό σετ ελαστικού χιτωνίου. Όλα τα εκτιθέμενα μεταλλικά μέρη είναι κατασκευασμένα από ανοξείδωτο χάλυβα. Η σειρά SVR θα ικανοποιήσει όλους τους επαγγελματικούς χρήστες καθώς συνδυάζει τις εξαιρετικές επιδόσεις με την μεγάλη διάρκεια ζωής. Το χιτώνιο είναι κατασκευασμένο από υψηλής ποιότητας ελαστική γόμα 5

6 ID D Τεχνικά χαρακτηριστικά packer σειράς SV SV series infatabe packer technica data Περιγραφή Description Εύρος λειτουργίας (διαμ. οπής) Operationa range (hoe diam.) Εξωτερική διάμετρος packer Packer outer diameter D Διάμετροςοπήςάξονα Mandre hoe diameter ID 16,1 27,3 41,9 53,1 53,1 80,8 Ωφέλ. μήκος διογκούμενου στοιχείου Infation seeve effective ength ESL Ολικό μήκος διογκούμενου στοιχείου Infation seeve tota ength TSL Ολικό μήκος μονού packer Tota ength of singe packer Ολικό μήκος διπλού packer Tota ength of doube packer TPL TPL Ενδιάμεσο τμήμα διπλού packer Interva ength of doube packer Z Σπείρωμα σύνδεσης άξονα Mandre connection thread R1/2" R1" R 1.1/2" R2" R2" R3" TPL ESL Z ESL TPL A A ESL TSL * Οι προδιαγραφές δύνανται να τροποποιηθούν χωρίς προειδοποίηση Specifications may change without prior notice 6

7 Επιδόσεις packer SV SV packer performance Διάγραμμα διόγκωσης packer υπο ατμοσφαιρικές συνθήκες Packer infation diagram under atmospheric conditions Διάμετρος διόγκωσης Packer Packer infated diameter Πίεση διόγκωσης Infation pressure Πίνακας επιδόσεων packer στο εύρος λειτουργίας τους Packer performance within operationa range (bar) Ø43 Ø54 Ø73 Ø88 Ø102 Ø122 mm bar mm bar mm bar mm bar mm bar mm bar * Οι προδιαγραφές δύνανται να τροποποιηθούν χωρίς προειδοποίηση Specifications may change without prior notice
