ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΙΟΝΙΩΝ ΝΗΣΩΝ ΤΜΗΜΑ ΤΕΧΝΟΛΟΓΙΑΣ ΗΧΟΥ ΚΑΙ ΜΟΥΣΙΚΩΝ ΟΡΓΑΝΩΝ

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΙΟΝΙΩΝ ΝΗΣΩΝ ΤΜΗΜΑ ΤΕΧΝΟΛΟΓΙΑΣ ΗΧΟΥ ΚΑΙ ΜΟΥΣΙΚΩΝ ΟΡΓΑΝΩΝ"

Transcript

1

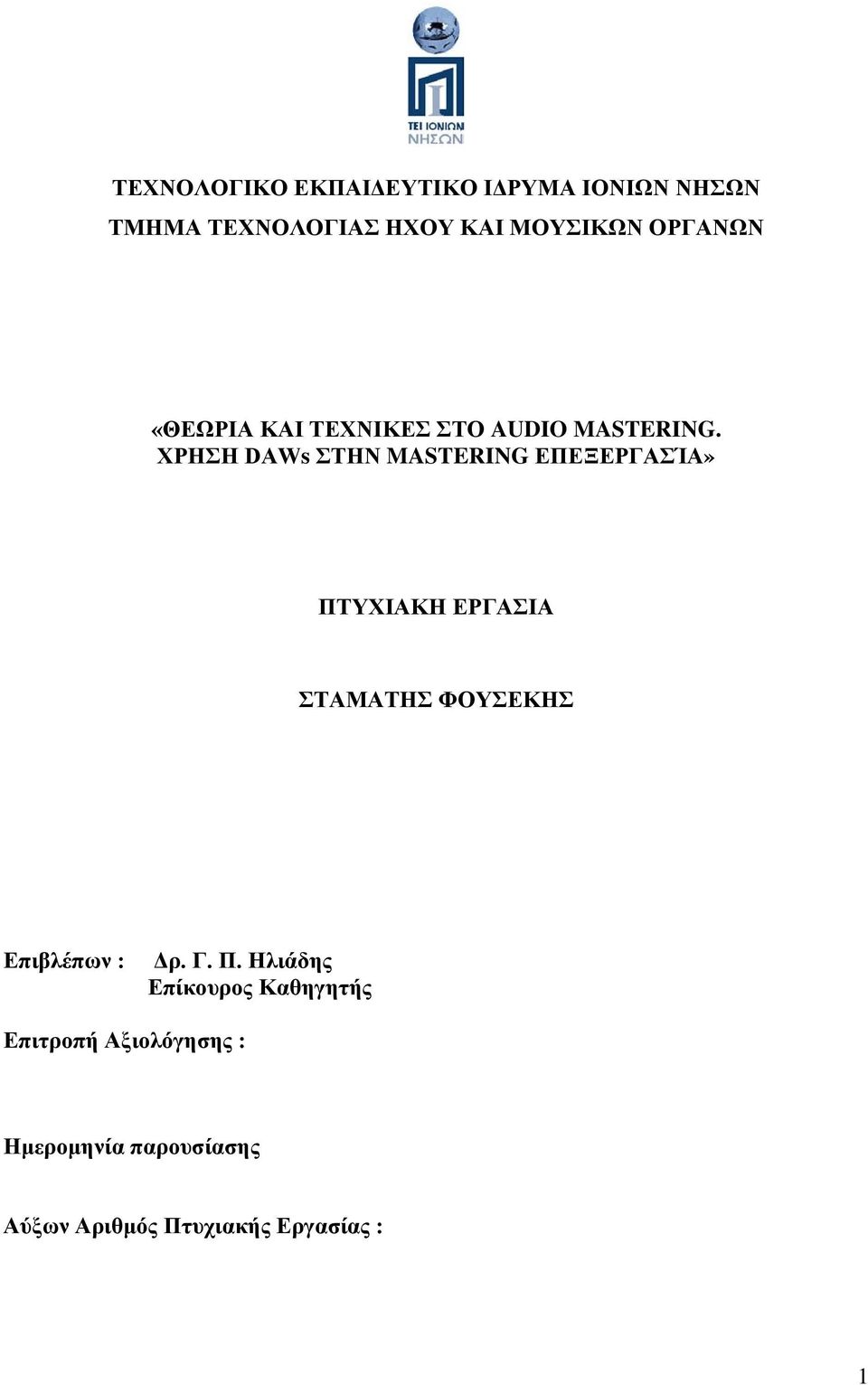

2 ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΙΟΝΙΩΝ ΝΗΣΩΝ ΤΜΗΜΑ ΤΕΧΝΟΛΟΓΙΑΣ ΗΧΟΥ ΚΑΙ ΜΟΥΣΙΚΩΝ ΟΡΓΑΝΩΝ «ΘΕΩΡΙΑ ΚΑΙ ΤΕΧΝΙΚΕΣ ΣΤΟ AUDIO MASTERING. ΧΡΗΣΗ DAWs ΣΤΗΝ MASTERING ΕΠΕΞΕΡΓΑΣΊΑ» ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΣΤΑΜΑΤΗΣ ΦΟΥΣΕΚΗΣ Επιβλέπων : Δρ. Γ. Π. Ηλιάδης Επίκουρος Καθηγητής Επιτροπή Αξιολόγησης : Ημερομηνία παρουσίασης Αύξων Αριθμός Πτυχιακής Εργασίας : 1

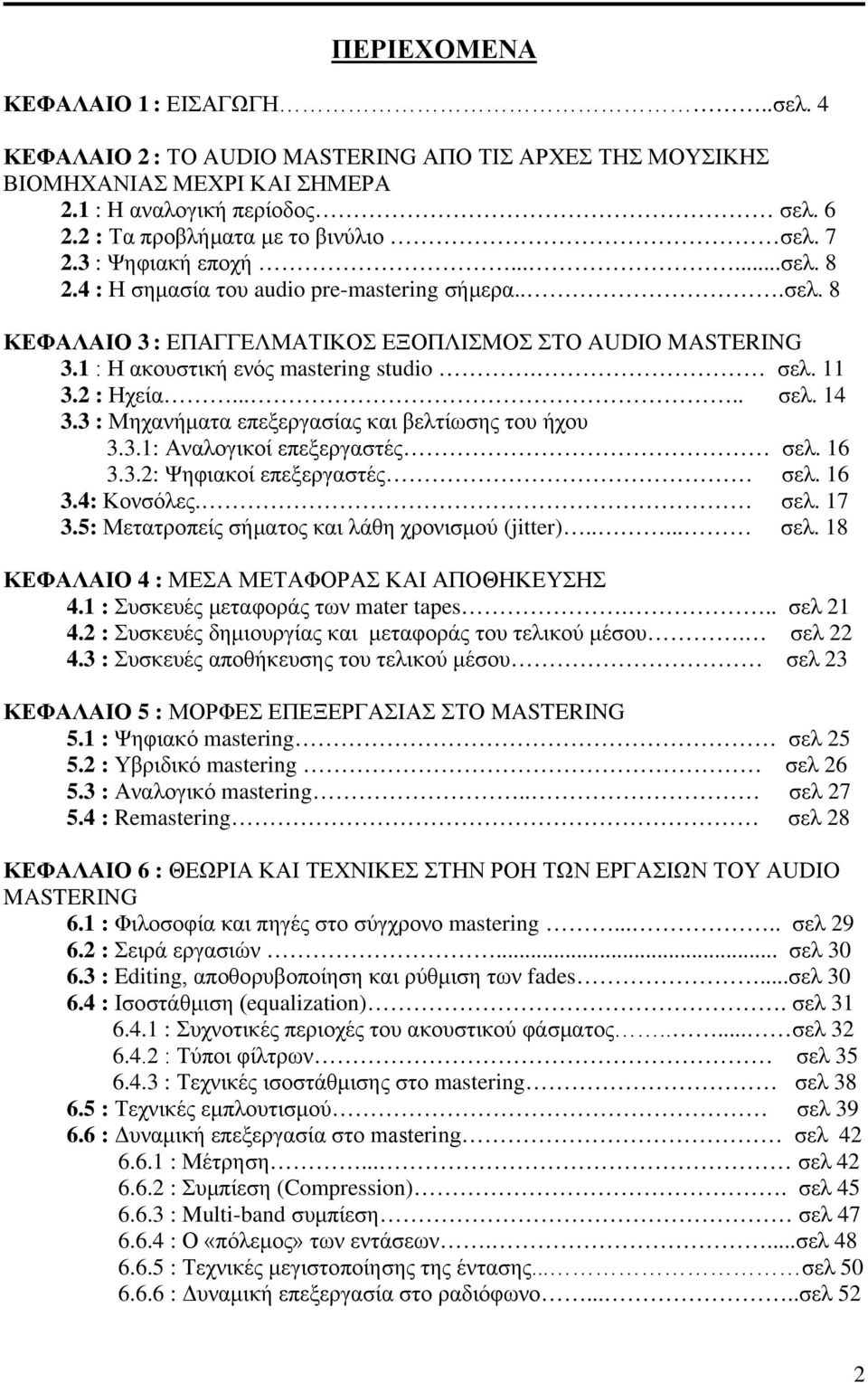

3 ΠΕΡΙΕΧΟΜΕΝΑ ΚΕΦΑΛΑΙΟ 1 : ΕΙΣΑΓΩΓΗ..σελ. 4 ΚΕΦΑΛΑΙΟ 2 : ΤΟ AUDIO MASTERING ΑΠΟ ΤΙΣ ΑΡΧΕΣ ΤΗΣ ΜΟΥΣΙΚΗΣ ΒΙΟΜΗΧΑΝΙΑΣ ΜΕΧΡΙ ΚΑΙ ΣΗΜΕΡΑ 2.1 : H αναλογική περίοδος σελ : Τα προβλήματα με το βινύλιο σελ : Ψηφιακή εποχή......σελ : Η σημασία του audio pre-mastering σήμερα...σελ. 8 ΚΕΦΑΛΑΙΟ 3 : ΕΠΑΓΓΕΛΜΑΤΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ ΣΤΟ AUDIO MASTERING 3.1 : Η ακουστική ενός mastering studio. σελ : Ηχεία..... σελ : Μηχανήματα επεξεργασίας και βελτίωσης του ήχου 3.3.1: Αναλογικοί επεξεργαστές σελ : Ψηφιακοί επεξεργαστές σελ : Κονσόλες. σελ : Μετατροπείς σήματος και λάθη χρονισμού (jitter)..... σελ. 18 ΚΕΦΑΛΑΙΟ 4 : ΜΕΣΑ ΜΕΤΑΦΟΡΑΣ ΚΑΙ ΑΠΟΘΗΚΕΥΣΗΣ 4.1 : Συσκευές μεταφοράς των mater tapes... σελ : Συσκευές δημιουργίας και μεταφοράς του τελικού μέσου. σελ : Συσκευές αποθήκευσης του τελικού μέσου σελ 23 ΚΕΦΑΛΑΙΟ 5 : ΜΟΡΦΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ ΣΤΟ MASTERING 5.1 : Ψηφιακό mastering σελ : Υβριδικό mastering σελ : Αναλογικό mastering.. σελ : Remastering σελ 28 ΚΕΦΑΛΑΙΟ 6 : ΘΕΩΡΙΑ ΚΑΙ ΤΕΧΝΙΚΕΣ ΣΤΗΝ ΡΟΗ ΤΩΝ ΕΡΓΑΣΙΩΝ ΤΟΥ ΑUDIO MASTERING 6.1 : Φιλοσοφία και πηγές στο σύγχρονο mastering..... σελ : Σειρά εργασιών... σελ : Editing, αποθορυβοποίηση και ρύθμιση των fades...σελ : Ισοστάθμιση (equalization). σελ : Συχνοτικές περιοχές του ακουστικού φάσματος..... σελ : Τύποι φίλτρων σελ : Τεχνικές ισοστάθμισης στο mastering σελ : Τεχνικές εμπλουτισμού σελ : Δυναμική επεξεργασία στο mastering σελ : Μέτρηση... σελ : Συμπίεση (Compression). σελ : Multi-band συμπίεση σελ : Ο «πόλεμος» των εντάσεων....σελ : Τεχνικές μεγιστοποίησης της έντασης... σελ : Δυναμική επεξεργασία στο ραδιόφωνο.....σελ 52 2

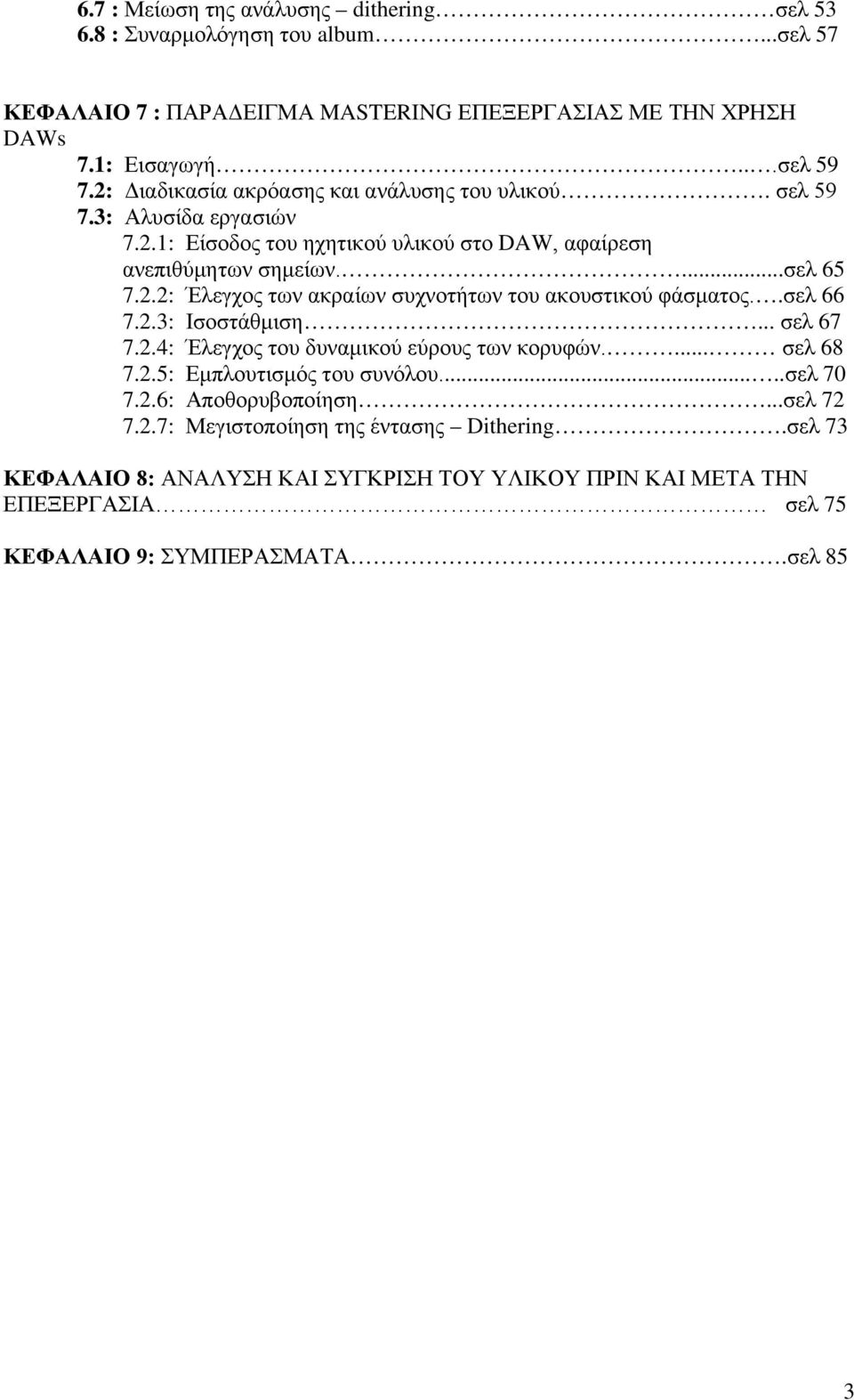

4 6.7 : Μείωση της ανάλυσης dithering σελ : Συναρμολόγηση του album...σελ 57 ΚΕΦΑΛΑΙΟ 7 : ΠΑΡΑΔΕΙΓΜΑ MASTERING ΕΠΕΞΕΡΓΑΣΙΑΣ ΜΕ ΤΗΝ ΧΡΗΣΗ DAWs 7.1: Εισαγωγή...σελ : Διαδικασία ακρόασης και ανάλυσης του υλικού. σελ : Αλυσίδα εργασιών 7.2.1: Είσοδος του ηχητικού υλικού στο DAW, αφαίρεση ανεπιθύμητων σημείων....σελ : Έλεγχος των ακραίων συχνοτήτων του ακουστικού φάσματος..σελ : Ισοστάθμιση... σελ : Έλεγχος του δυναμικού εύρους των κορυφών.... σελ : Εμπλουτισμός του συνόλου.....σελ : Αποθορυβοποίηση...σελ : Μεγιστοποίηση της έντασης Dithering.σελ 73 ΚΕΦΑΛΑΙΟ 8: ΑΝΑΛΥΣΗ ΚΑΙ ΣΥΓΚΡΙΣΗ ΤΟΥ ΥΛΙΚΟΥ ΠΡΙΝ ΚΑΙ ΜΕΤΑ ΤΗΝ ΕΠΕΞΕΡΓΑΣΙΑ σελ 75 ΚΕΦΑΛΑΙΟ 9: ΣΥΜΠΕΡΑΣΜΑΤΑ.σελ 85 3

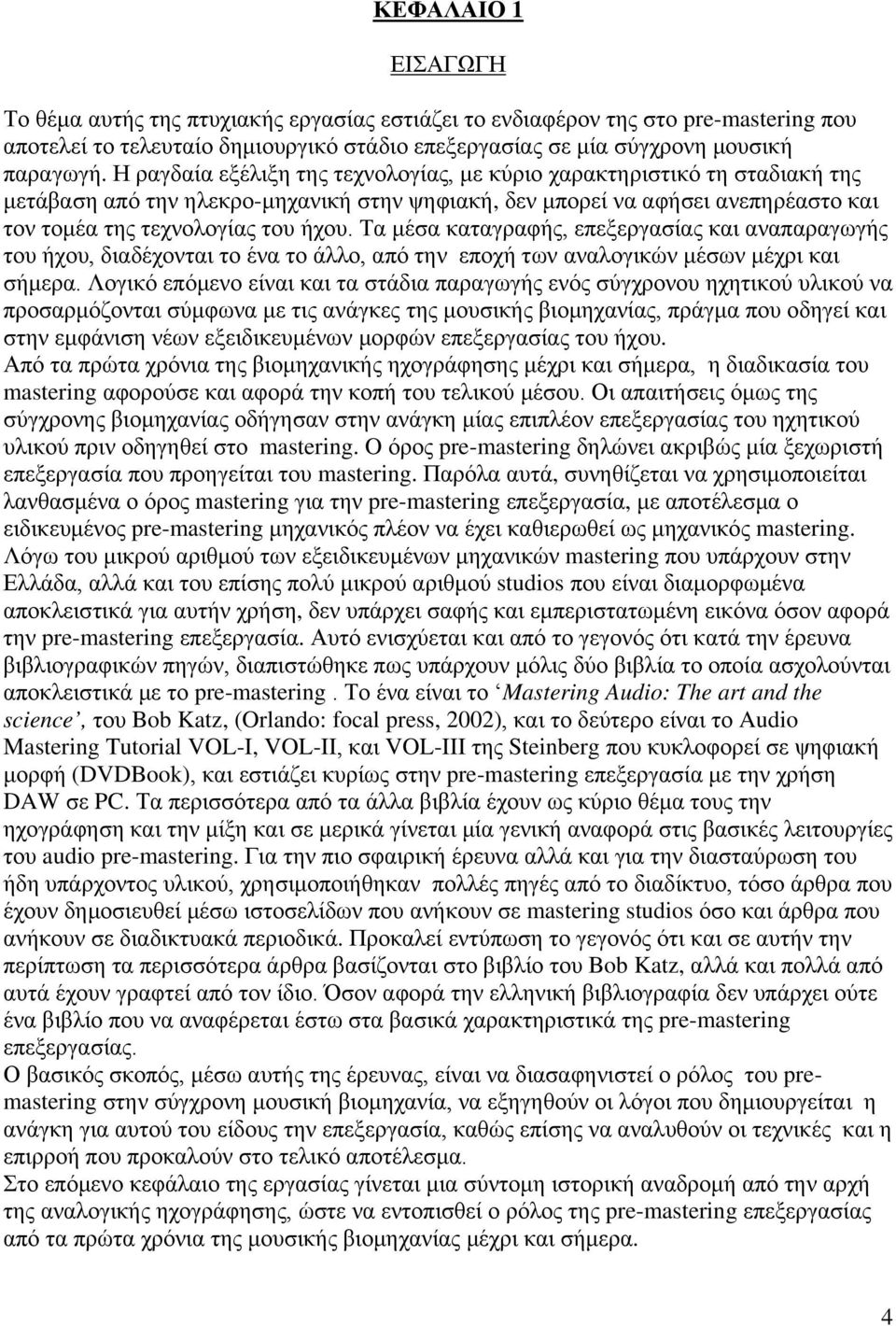

5 ΚΕΦΑΛΑΙΟ 1 ΕΙΣΑΓΩΓΗ Το θέμα αυτής της πτυχιακής εργασίας εστιάζει το ενδιαφέρον της στο pre-mastering που αποτελεί το τελευταίο δημιουργικό στάδιο επεξεργασίας σε μία σύγχρονη μουσική παραγωγή. Η ραγδαία εξέλιξη της τεχνολογίας, με κύριο χαρακτηριστικό τη σταδιακή της μετάβαση από την ηλεκρο-μηχανική στην ψηφιακή, δεν μπορεί να αφήσει ανεπηρέαστο και τον τομέα της τεχνολογίας του ήχου. Τα μέσα καταγραφής, επεξεργασίας και αναπαραγωγής του ήχου, διαδέχονται το ένα το άλλο, από την εποχή των αναλογικών μέσων μέχρι και σήμερα. Λογικό επόμενο είναι και τα στάδια παραγωγής ενός σύγχρονου ηχητικού υλικού να προσαρμόζονται σύμφωνα με τις ανάγκες της μουσικής βιομηχανίας, πράγμα που οδηγεί και στην εμφάνιση νέων εξειδικευμένων μορφών επεξεργασίας του ήχου. Από τα πρώτα χρόνια της βιομηχανικής ηχογράφησης μέχρι και σήμερα, η διαδικασία του mastering αφορούσε και αφορά την κοπή του τελικού μέσου. Οι απαιτήσεις όμως της σύγχρονης βιομηχανίας οδήγησαν στην ανάγκη μίας επιπλέον επεξεργασίας του ηχητικού υλικού πριν οδηγηθεί στο mastering. O όρος pre-mastering δηλώνει ακριβώς μία ξεχωριστή επεξεργασία που προηγείται του mastering. Παρόλα αυτά, συνηθίζεται να χρησιμοποιείται λανθασμένα ο όρος mastering για την pre-mastering επεξεργασία, με αποτέλεσμα ο ειδικευμένος pre-mastering μηχανικός πλέον να έχει καθιερωθεί ως μηχανικός mastering. Λόγω του μικρού αριθμού των εξειδικευμένων μηχανικών mastering που υπάρχουν στην Ελλάδα, αλλά και του επίσης πολύ μικρού αριθμού studios που είναι διαμορφωμένα αποκλειστικά για αυτήν χρήση, δεν υπάρχει σαφής και εμπεριστατωμένη εικόνα όσον αφορά την pre-mastering επεξεργασία. Αυτό ενισχύεται και από το γεγονός ότι κατά την έρευνα βιβλιογραφικών πηγών, διαπιστώθηκε πως υπάρχουν μόλις δύο βιβλία το οποία ασχολούνται αποκλειστικά με το pre-mastering. Το ένα είναι το Mastering Audio: The art and the science, του Bob Katz, (Orlando: focal press, 2002), και το δεύτερο είναι το Audio Mastering Tutorial VOL-I, VOL-II, και VOL-III της Steinberg που κυκλοφορεί σε ψηφιακή μορφή (DVDBook), και εστιάζει κυρίως στην pre-mastering επεξεργασία με την χρήση DAW σε PC. Τα περισσότερα από τα άλλα βιβλία έχουν ως κύριο θέμα τους την ηχογράφηση και την μίξη και σε μερικά γίνεται μία γενική αναφορά στις βασικές λειτουργίες του audio pre-mastering. Για την πιο σφαιρική έρευνα αλλά και για την διασταύρωση του ήδη υπάρχοντος υλικού, χρησιμοποιήθηκαν πολλές πηγές από το διαδίκτυο, τόσο άρθρα που έχουν δημοσιευθεί μέσω ιστοσελίδων που ανήκουν σε mastering studios όσο και άρθρα που ανήκουν σε διαδικτυακά περιοδικά. Προκαλεί εντύπωση το γεγονός ότι και σε αυτήν την περίπτωση τα περισσότερα άρθρα βασίζονται στο βιβλίο του Bob Katz, αλλά και πολλά από αυτά έχουν γραφτεί από τον ίδιο. Όσον αφορά την ελληνική βιβλιογραφία δεν υπάρχει ούτε ένα βιβλίο που να αναφέρεται έστω στα βασικά χαρακτηριστικά της pre-mastering επεξεργασίας. Ο βασικός σκοπός, μέσω αυτής της έρευνας, είναι να διασαφηνιστεί ο ρόλος του premastering στην σύγχρονη μουσική βιομηχανία, να εξηγηθούν οι λόγοι που δημιουργείται η ανάγκη για αυτού του είδους την επεξεργασία, καθώς επίσης να αναλυθούν οι τεχνικές και η επιρροή που προκαλούν στο τελικό αποτέλεσμα. Στο επόμενο κεφάλαιο της εργασίας γίνεται μια σύντομη ιστορική αναδρομή από την αρχή της αναλογικής ηχογράφησης, ώστε να εντοπισθεί ο ρόλος της pre-mastering επεξεργασίας από τα πρώτα χρόνια της μουσικής βιομηχανίας μέχρι και σήμερα. 4

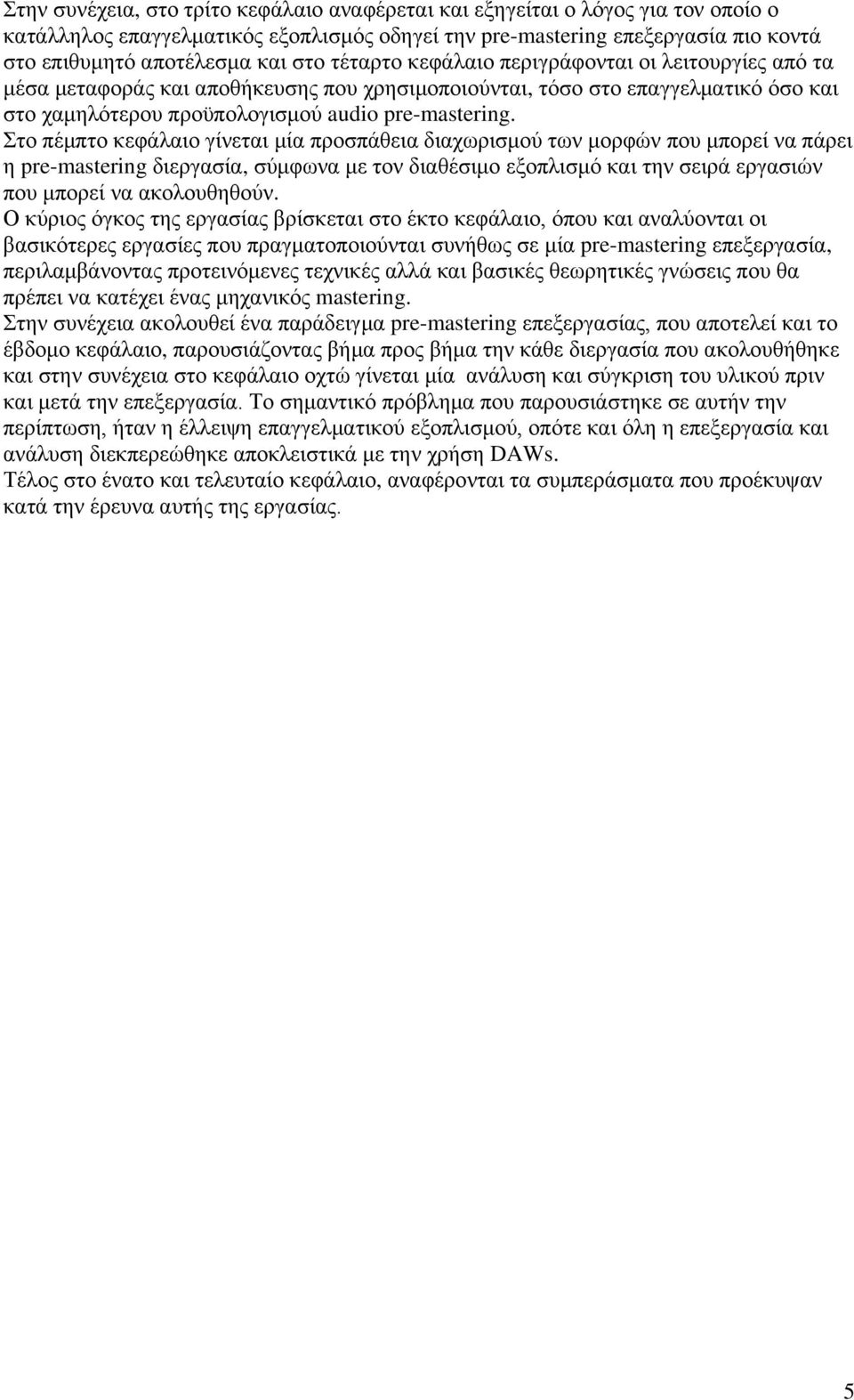

6 Στην συνέχεια, στο τρίτο κεφάλαιο αναφέρεται και εξηγείται ο λόγος για τον οποίο ο κατάλληλος επαγγελματικός εξοπλισμός οδηγεί την pre-mastering επεξεργασία πιο κοντά στο επιθυμητό αποτέλεσμα και στο τέταρτο κεφάλαιο περιγράφονται οι λειτουργίες από τα μέσα μεταφοράς και αποθήκευσης που χρησιμοποιούνται, τόσο στο επαγγελματικό όσο και στο χαμηλότερου προϋπολογισμού audio pre-mastering. Στο πέμπτο κεφάλαιο γίνεται μία προσπάθεια διαχωρισμού των μορφών που μπορεί να πάρει η pre-mastering διεργασία, σύμφωνα με τον διαθέσιμο εξοπλισμό και την σειρά εργασιών που μπορεί να ακολουθηθούν. Ο κύριος όγκος της εργασίας βρίσκεται στο έκτο κεφάλαιο, όπου και αναλύονται οι βασικότερες εργασίες που πραγματοποιούνται συνήθως σε μία pre-mastering επεξεργασία, περιλαμβάνοντας προτεινόμενες τεχνικές αλλά και βασικές θεωρητικές γνώσεις που θα πρέπει να κατέχει ένας μηχανικός mastering. Στην συνέχεια ακολουθεί ένα παράδειγμα pre-mastering επεξεργασίας, που αποτελεί και το έβδομο κεφάλαιο, παρουσιάζοντας βήμα προς βήμα την κάθε διεργασία που ακολουθήθηκε και στην συνέχεια στο κεφάλαιο οχτώ γίνεται μία ανάλυση και σύγκριση του υλικού πριν και μετά την επεξεργασία. Το σημαντικό πρόβλημα που παρουσιάστηκε σε αυτήν την περίπτωση, ήταν η έλλειψη επαγγελματικού εξοπλισμού, οπότε και όλη η επεξεργασία και ανάλυση διεκπερεώθηκε αποκλειστικά με την χρήση DAWs. Τέλος στο ένατο και τελευταίο κεφάλαιο, αναφέρονται τα συμπεράσματα που προέκυψαν κατά την έρευνα αυτής της εργασίας. 5

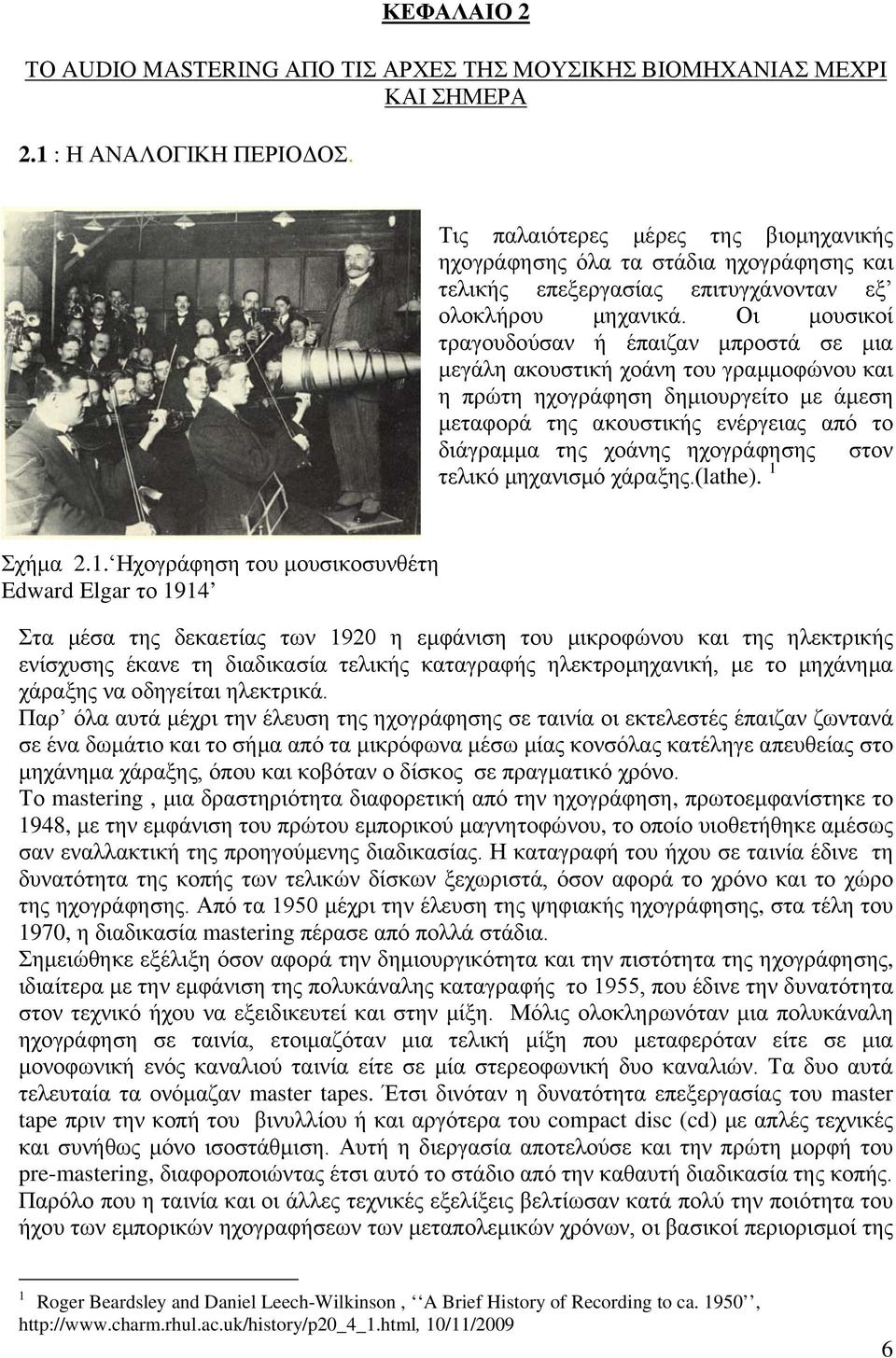

7 ΚΕΦΑΛΑΙΟ 2 ΤΟ AUDIO MASTERING ΑΠΟ ΤΙΣ ΑΡΧΕΣ ΤΗΣ ΜΟΥΣΙΚΗΣ ΒΙΟΜΗΧΑΝΙΑΣ ΜΕΧΡΙ ΚΑΙ ΣΗΜΕΡΑ 2.1 : Η ΑΝΑΛΟΓΙΚΗ ΠΕΡΙΟΔΟΣ. Τις παλαιότερες μέρες της βιομηχανικής ηχογράφησης όλα τα στάδια ηχογράφησης και τελικής επεξεργασίας επιτυγχάνονταν εξ ολοκλήρου μηχανικά. Οι μουσικοί τραγουδούσαν ή έπαιζαν μπροστά σε μια μεγάλη ακουστική χοάνη του γραμμοφώνου και η πρώτη ηχογράφηση δημιουργείτο με άμεση μεταφορά της ακουστικής ενέργειας από το διάγραμμα της χοάνης ηχογράφησης στον τελικό μηχανισμό χάραξης.(lathe). 1 Σχήμα 2.1. Ηχογράφηση του μουσικοσυνθέτη Edward Elgar το 1914 Στα μέσα της δεκαετίας των 1920 η εμφάνιση του μικροφώνου και της ηλεκτρικής ενίσχυσης έκανε τη διαδικασία τελικής καταγραφής ηλεκτρομηχανική, με το μηχάνημα χάραξης να οδηγείται ηλεκτρικά. Παρ όλα αυτά μέχρι την έλευση της ηχογράφησης σε ταινία οι εκτελεστές έπαιζαν ζωντανά σε ένα δωμάτιο και το σήμα από τα μικρόφωνα μέσω μίας κονσόλας κατέληγε απευθείας στο μηχάνημα χάραξης, όπου και κοβόταν ο δίσκος σε πραγματικό χρόνο. Το mastering, μια δραστηριότητα διαφορετική από την ηχογράφηση, πρωτοεμφανίστηκε το 1948, με την εμφάνιση του πρώτου εμπορικού μαγνητοφώνου, το οποίο υιοθετήθηκε αμέσως σαν εναλλακτική της προηγούμενης διαδικασίας. Η καταγραφή του ήχου σε ταινία έδινε τη δυνατότητα της κοπής των τελικών δίσκων ξεχωριστά, όσον αφορά το χρόνο και το χώρο της ηχογράφησης. Από τα 1950 μέχρι την έλευση της ψηφιακής ηχογράφησης, στα τέλη του 1970, η διαδικασία mastering πέρασε από πολλά στάδια. Σημειώθηκε εξέλιξη όσον αφορά την δημιουργικότητα και την πιστότητα της ηχογράφησης, ιδιαίτερα με την εμφάνιση της πολυκάναλης καταγραφής το 1955, που έδινε την δυνατότητα στον τεχνικό ήχου να εξειδικευτεί και στην μίξη. Μόλις ολοκληρωνόταν μια πολυκάναλη ηχογράφηση σε ταινία, ετοιμαζόταν μια τελική μίξη που μεταφερόταν είτε σε μια μονοφωνική ενός καναλιού ταινία είτε σε μία στερεοφωνική δυο καναλιών. Τα δυο αυτά τελευταία τα ονόμαζαν master tapes. Έτσι δινόταν η δυνατότητα επεξεργασίας του master tape πριν την κοπή του βινυλλίου ή και αργότερα του compact disc (cd) με απλές τεχνικές και συνήθως μόνο ισοστάθμιση. Αυτή η διεργασία αποτελούσε και την πρώτη μορφή του pre-mastering, διαφοροποιώντας έτσι αυτό το στάδιο από την καθαυτή διαδικασία της κοπής. Παρόλο που η ταινία και οι άλλες τεχνικές εξελίξεις βελτίωσαν κατά πολύ την ποιότητα του ήχου των εμπορικών ηχογραφήσεων των μεταπολεμικών χρόνων, οι βασικοί περιορισμοί της 1 Roger Beardsley and Daniel Leech-Wilkinson, A Brief History of Recording to ca. 1950, 10/11/2009 6

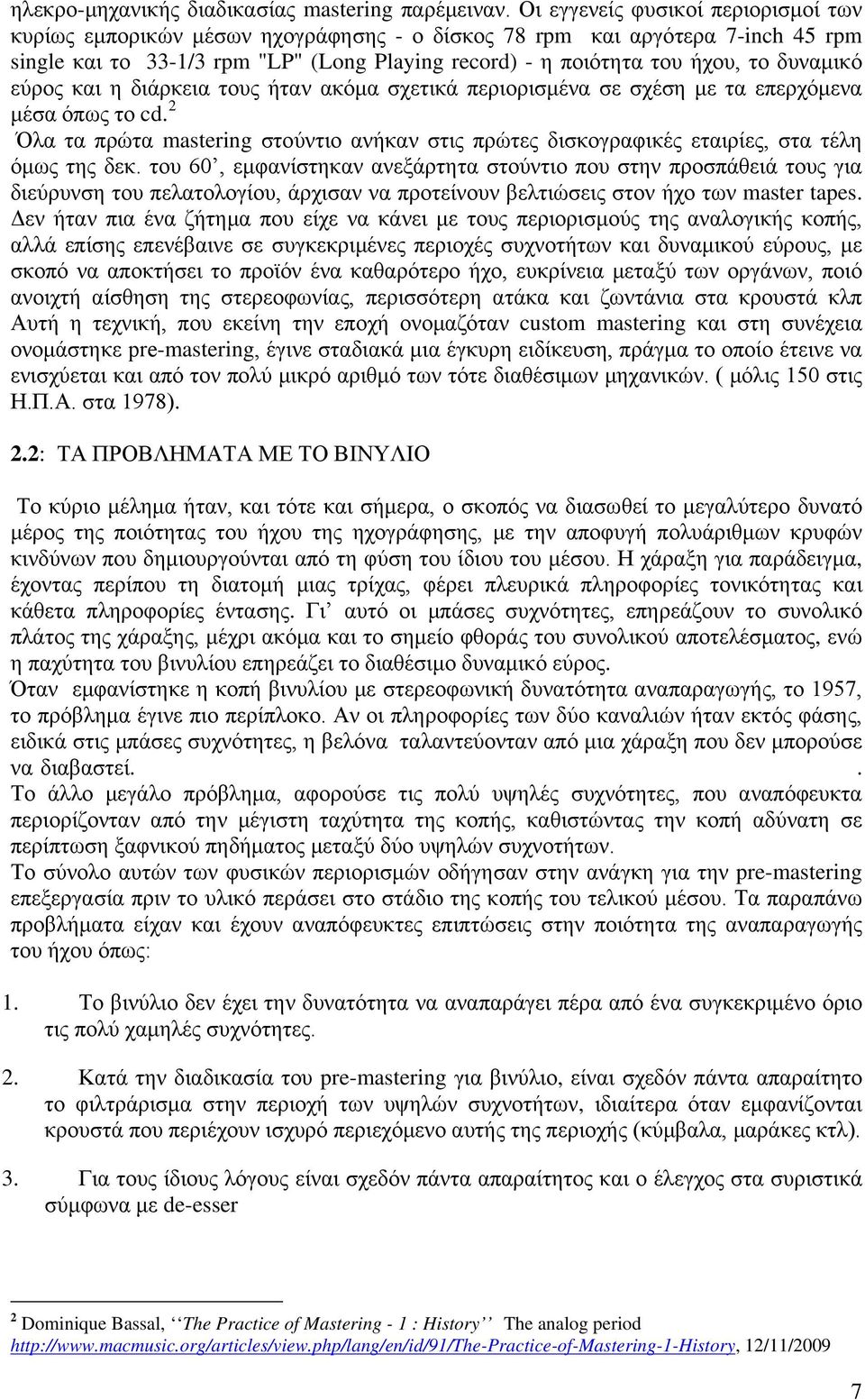

8 ηλεκρο-μηχανικής διαδικασίας mastering παρέμειναν. Οι εγγενείς φυσικοί περιορισμοί των κυρίως εμπορικών μέσων ηχογράφησης - ο δίσκος 78 rpm και αργότερα 7-inch 45 rpm single και το 33-1/3 rpm "LP" (Long Playing record) - η ποιότητα του ήχου, το δυναμικό εύρος και η διάρκεια τους ήταν ακόμα σχετικά περιορισμένα σε σχέση με τα επερχόμενα μέσα όπως το cd. 2 Όλα τα πρώτα mastering στούντιο ανήκαν στις πρώτες δισκογραφικές εταιρίες, στα τέλη όμως της δεκ. του 60, εμφανίστηκαν ανεξάρτητα στούντιο που στην προσπάθειά τους για διεύρυνση του πελατολογίου, άρχισαν να προτείνουν βελτιώσεις στον ήχο των master tapes. Δεν ήταν πια ένα ζήτημα που είχε να κάνει με τους περιορισμούς της αναλογικής κοπής, αλλά επίσης επενέβαινε σε συγκεκριμένες περιοχές συχνοτήτων και δυναμικού εύρους, με σκοπό να αποκτήσει το προϊόν ένα καθαρότερο ήχο, ευκρίνεια μεταξύ των οργάνων, ποιό ανοιχτή αίσθηση της στερεοφωνίας, περισσότερη ατάκα και ζωντάνια στα κρουστά κλπ Αυτή η τεχνική, που εκείνη την εποχή ονομαζόταν custom mastering και στη συνέχεια ονομάστηκε pre-mastering, έγινε σταδιακά μια έγκυρη ειδίκευση, πράγμα το οποίο έτεινε να ενισχύεται και από τον πολύ μικρό αριθμό των τότε διαθέσιμων μηχανικών. ( μόλις 150 στις Η.Π.Α. στα 1978). 2.2: ΤΑ ΠΡΟΒΛΗΜΑΤΑ ΜΕ ΤΟ ΒΙΝΥΛΙΟ Το κύριο μέλημα ήταν, και τότε και σήμερα, ο σκοπός να διασωθεί το μεγαλύτερο δυνατό μέρος της ποιότητας του ήχου της ηχογράφησης, με την αποφυγή πολυάριθμων κρυφών κινδύνων που δημιουργούνται από τη φύση του ίδιου του μέσου. Η χάραξη για παράδειγμα, έχοντας περίπου τη διατομή μιας τρίχας, φέρει πλευρικά πληροφορίες τονικότητας και κάθετα πληροφορίες έντασης. Γι αυτό οι μπάσες συχνότητες, επηρεάζουν το συνολικό πλάτος της χάραξης, μέχρι ακόμα και το σημείο φθοράς του συνολικού αποτελέσματος, ενώ η παχύτητα του βινυλίου επηρεάζει το διαθέσιμο δυναμικό εύρος. Όταν εμφανίστηκε η κοπή βινυλίου με στερεοφωνική δυνατότητα αναπαραγωγής, το 1957, το πρόβλημα έγινε πιο περίπλοκο. Αν οι πληροφορίες των δύο καναλιών ήταν εκτός φάσης, ειδικά στις μπάσες συχνότητες, η βελόνα ταλαντεύονταν από μια χάραξη που δεν μπορούσε να διαβαστεί.. Το άλλο μεγάλο πρόβλημα, αφορούσε τις πολύ υψηλές συχνότητες, που αναπόφευκτα περιορίζονταν από την μέγιστη ταχύτητα της κοπής, καθιστώντας την κοπή αδύνατη σε περίπτωση ξαφνικού πηδήματος μεταξύ δύο υψηλών συχνοτήτων. Το σύνολο αυτών των φυσικών περιορισμών οδήγησαν στην ανάγκη για την pre-mastering επεξεργασία πριν το υλικό περάσει στο στάδιο της κοπής του τελικού μέσου. Τα παραπάνω προβλήματα είχαν και έχουν αναπόφευκτες επιπτώσεις στην ποιότητα της αναπαραγωγής του ήχου όπως: 1. Το βινύλιο δεν έχει την δυνατότητα να αναπαράγει πέρα από ένα συγκεκριμένο όριο τις πολύ χαμηλές συχνότητες. 2. Κατά την διαδικασία του pre-mastering για βινύλιο, είναι σχεδόν πάντα απαραίτητο το φιλτράρισμα στην περιοχή των υψηλών συχνοτήτων, ιδιαίτερα όταν εμφανίζονται κρουστά που περιέχουν ισχυρό περιεχόμενο αυτής της περιοχής (κύμβαλα, μαράκες κτλ). 3. Για τους ίδιους λόγους είναι σχεδόν πάντα απαραίτητος και ο έλεγχος στα συριστικά σύμφωνα με de-esser 2 Dominique Bassal, The Practice of Mastering - 1 : History The analog period 12/11/2009 7

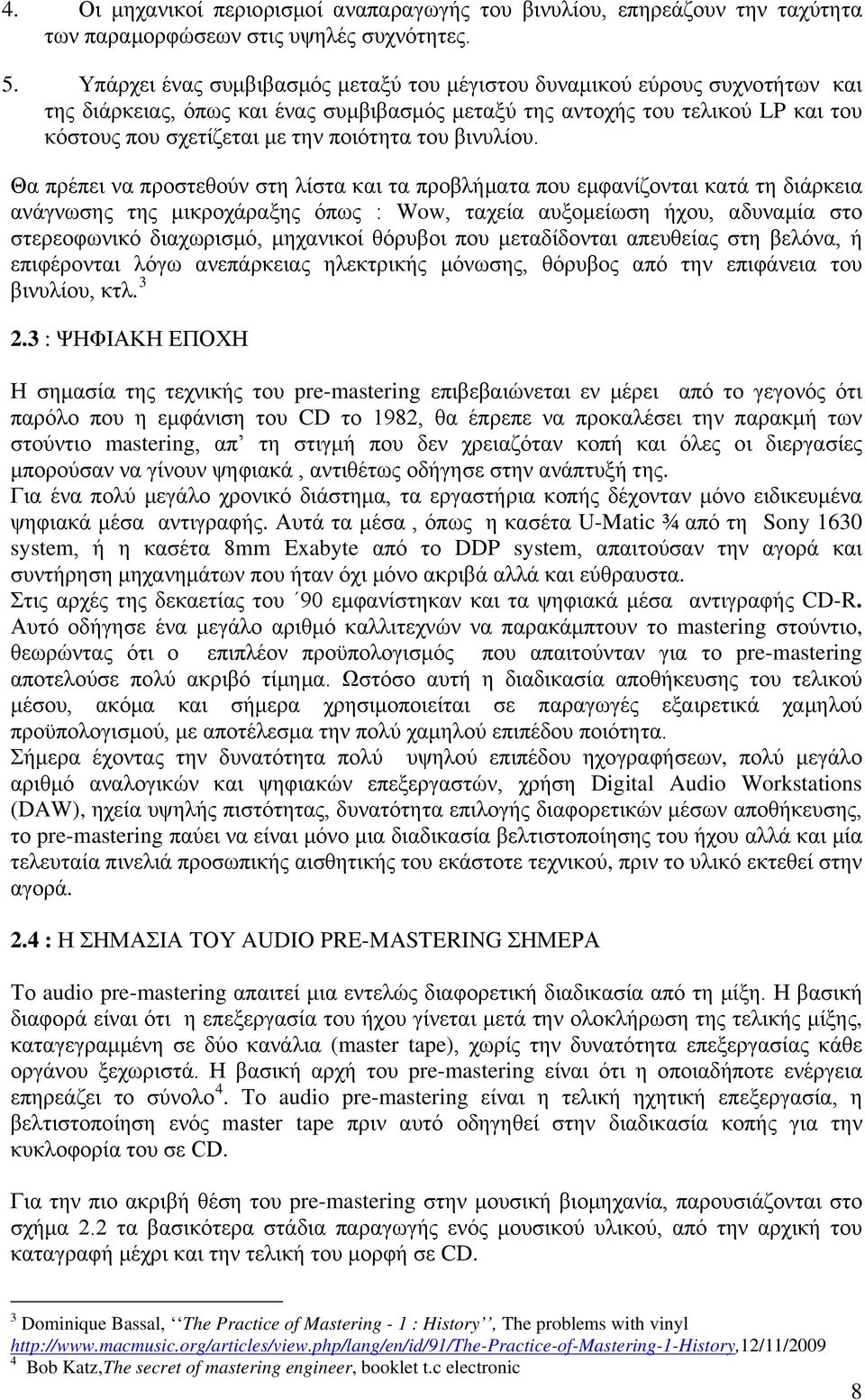

9 4. Οι μηχανικοί περιορισμοί αναπαραγωγής του βινυλίου, επηρεάζουν την ταχύτητα των παραμορφώσεων στις υψηλές συχνότητες. 5. Υπάρχει ένας συμβιβασμός μεταξύ του μέγιστου δυναμικού εύρους συχνοτήτων και της διάρκειας, όπως και ένας συμβιβασμός μεταξύ της αντοχής του τελικού LP και του κόστους που σχετίζεται με την ποιότητα του βινυλίου. Θα πρέπει να προστεθούν στη λίστα και τα προβλήματα που εμφανίζονται κατά τη διάρκεια ανάγνωσης της μικροχάραξης όπως : Wow, ταχεία αυξομείωση ήχου, αδυναμία στο στερεοφωνικό διαχωρισμό, μηχανικοί θόρυβοι που μεταδίδονται απευθείας στη βελόνα, ή επιφέρονται λόγω ανεπάρκειας ηλεκτρικής μόνωσης, θόρυβος από την επιφάνεια του βινυλίου, κτλ : ΨΗΦΙΑΚΗ ΕΠΟΧΗ Η σημασία της τεχνικής του pre-mastering επιβεβαιώνεται εν μέρει από το γεγονός ότι παρόλο που η εμφάνιση του CD το 1982, θα έπρεπε να προκαλέσει την παρακμή των στούντιο mastering, απ τη στιγμή που δεν χρειαζόταν κοπή και όλες οι διεργασίες μπορούσαν να γίνουν ψηφιακά, αντιθέτως οδήγησε στην ανάπτυξή της. Για ένα πολύ μεγάλο χρονικό διάστημα, τα εργαστήρια κοπής δέχονταν μόνο ειδικευμένα ψηφιακά μέσα αντιγραφής. Αυτά τα μέσα, όπως η κασέτα U-Matic ¾ από τη Sony 1630 system, ή η κασέτα 8mm Exabyte από το DDP system, απαιτούσαν την αγορά και συντήρηση μηχανημάτων που ήταν όχι μόνο ακριβά αλλά και εύθραυστα. Στις αρχές της δεκαετίας του 90 εμφανίστηκαν και τα ψηφιακά μέσα αντιγραφής CD-R. Αυτό οδήγησε ένα μεγάλο αριθμό καλλιτεχνών να παρακάμπτουν το mastering στούντιο, θεωρώντας ότι ο επιπλέον προϋπολογισμός που απαιτούνταν για το pre-mastering αποτελούσε πολύ ακριβό τίμημα. Ωστόσο αυτή η διαδικασία αποθήκευσης του τελικού μέσου, ακόμα και σήμερα χρησιμοποιείται σε παραγωγές εξαιρετικά χαμηλού προϋπολογισμού, με αποτέλεσμα την πολύ χαμηλού επιπέδου ποιότητα. Σήμερα έχοντας την δυνατότητα πολύ υψηλού επιπέδου ηχογραφήσεων, πολύ μεγάλο αριθμό αναλογικών και ψηφιακών επεξεργαστών, χρήση Digital Audio Workstations (DAW), ηχεία υψηλής πιστότητας, δυνατότητα επιλογής διαφορετικών μέσων αποθήκευσης, το pre-mastering παύει να είναι μόνο μια διαδικασία βελτιστοποίησης του ήχου αλλά και μία τελευταία πινελιά προσωπικής αισθητικής του εκάστοτε τεχνικού, πριν το υλικό εκτεθεί στην αγορά. 2.4 : Η ΣΗΜΑΣΙΑ ΤΟΥ AUDIO PRE-MASTERING ΣΗΜΕΡΑ Το audio pre-mastering απαιτεί μια εντελώς διαφορετική διαδικασία από τη μίξη. Η βασική διαφορά είναι ότι η επεξεργασία του ήχου γίνεται μετά την ολοκλήρωση της τελικής μίξης, καταγεγραμμένη σε δύο κανάλια (master tape), χωρίς την δυνατότητα επεξεργασίας κάθε οργάνου ξεχωριστά. Η βασική αρχή του pre-mastering είναι ότι η οποιαδήποτε ενέργεια επηρεάζει το σύνολο 4. Το audio pre-mastering είναι η τελική ηχητική επεξεργασία, η βελτιστοποίηση ενός master tape πριν αυτό οδηγηθεί στην διαδικασία κοπής για την κυκλοφορία του σε CD. Για την πιο ακριβή θέση του pre-mastering στην μουσική βιομηχανία, παρουσιάζονται στο σχήμα 2.2 τα βασικότερα στάδια παραγωγής ενός μουσικού υλικού, από την αρχική του καταγραφή μέχρι και την τελική του μορφή σε CD. 3 Dominique Bassal, The Practice of Mastering - 1 : History, The problems with vinyl 4 Bob Katz,The secret of mastering engineer, booklet t.c electronic 8

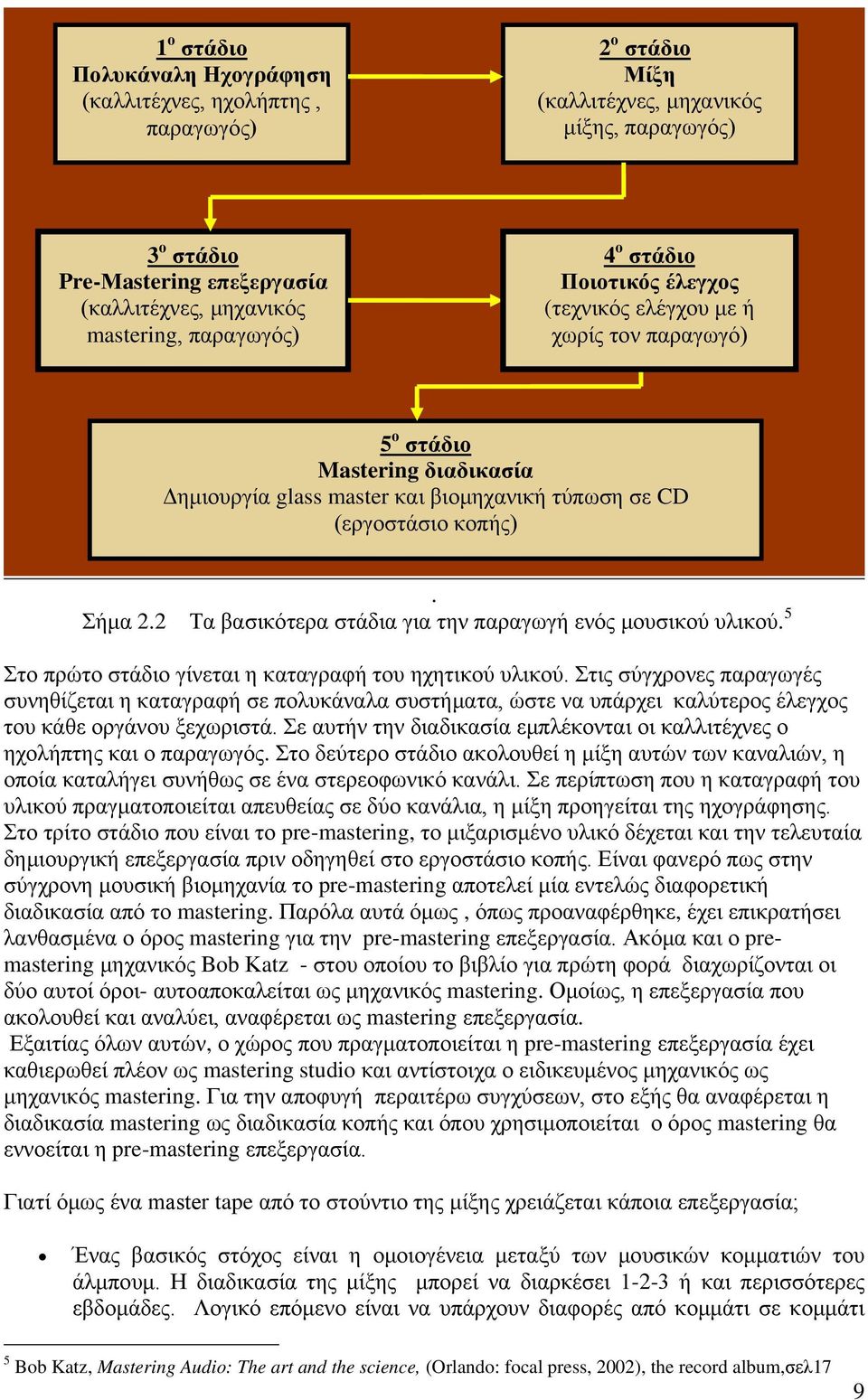

10 1 ο στάδιο Πολυκάναλη Ηχογράφηση (καλλιτέχνες, ηχολήπτης, παραγωγός) 2 ο στάδιο Μίξη (καλλιτέχνες, μηχανικός μίξης, παραγωγός) 3 ο στάδιο Pre-Μastering επεξεργασία (καλλιτέχνες, μηχανικός mastering, παραγωγός) 4 ο στάδιο Ποιοτικός έλεγχος (τεχνικός ελέγχου με ή χωρίς τον παραγωγό) 5 ο στάδιο Mastering διαδικασία Δημιουργία glass master και βιομηχανική τύπωση σε CD (εργοστάσιο κοπής). Σήμα 2.2 Τα βασικότερα στάδια για την παραγωγή ενός μουσικού υλικού. 5 Στο πρώτο στάδιο γίνεται η καταγραφή του ηχητικού υλικού. Στις σύγχρονες παραγωγές συνηθίζεται η καταγραφή σε πολυκάναλα συστήματα, ώστε να υπάρχει καλύτερος έλεγχος του κάθε οργάνου ξεχωριστά. Σε αυτήν την διαδικασία εμπλέκονται οι καλλιτέχνες ο ηχολήπτης και ο παραγωγός. Στο δεύτερο στάδιο ακολουθεί η μίξη αυτών των καναλιών, η οποία καταλήγει συνήθως σε ένα στερεοφωνικό κανάλι. Σε περίπτωση που η καταγραφή του υλικού πραγματοποιείται απευθείας σε δύο κανάλια, η μίξη προηγείται της ηχογράφησης. Στο τρίτο στάδιο που είναι το pre-mastering, το μιξαρισμένο υλικό δέχεται και την τελευταία δημιουργική επεξεργασία πριν οδηγηθεί στο εργοστάσιο κοπής. Είναι φανερό πως στην σύγχρονη μουσική βιομηχανία το pre-mastering αποτελεί μία εντελώς διαφορετική διαδικασία από το mastering. Παρόλα αυτά όμως, όπως προαναφέρθηκε, έχει επικρατήσει λανθασμένα ο όρος mastering για την pre-mastering επεξεργασία. Ακόμα και ο premastering μηχανικός Bob Κatz - στου οποίου το βιβλίο για πρώτη φορά διαχωρίζονται οι δύο αυτοί όροι- αυτοαποκαλείται ως μηχανικός mastering. Ομοίως, η επεξεργασία που ακολουθεί και αναλύει, αναφέρεται ως mastering επεξεργασία. Εξαιτίας όλων αυτών, ο χώρος που πραγματοποιείται η pre-mastering επεξεργασία έχει καθιερωθεί πλέον ως mastering studio και αντίστοιχα ο ειδικευμένος μηχανικός ως μηχανικός mastering. Για την αποφυγή περαιτέρω συγχύσεων, στο εξής θα αναφέρεται η διαδικασία mastering ως διαδικασία κοπής και όπου χρησιμοποιείται ο όρος mastering θα εννοείται η pre-mastering επεξεργασία. Γιατί όμως ένα master tape από το στούντιο της μίξης χρειάζεται κάποια επεξεργασία; Ένας βασικός στόχος είναι η ομοιογένεια μεταξύ των μουσικών κομματιών του άλμπουμ. Η διαδικασία της μίξης μπορεί να διαρκέσει ή και περισσότερες εβδομάδες. Λογικό επόμενο είναι να υπάρχουν διαφορές από κομμάτι σε κομμάτι 5 Bob Katz, Mastering Audio: The art and the science, (Orlando: focal press, 2002), the record album,σελ17 9

11 που μπορεί να είναι διαφορές στο συχνοτικό φάσμα, τη δυναμική περιοχή, το εύρος της στερεοφωνικής εικόνας κ.λ.π. Επιπλέον απαραίτητη είναι η δυναμική επεξεργασία του μουσικού υλικού. Με αυτήν επιτυγχάνεται η σωστή αναπαραγωγή των κομματιών σε όλα τα στερεοφωνικά και μονοφωνικά συστήματα ήχου (σπιτιού αυτοκινήτου, τηλεόραση, ραδιόφωνο κτλ). Παράλληλα απαιτείται και η ισοστάθμιση του συχνοτικού περιεχομένου του υλικού. Αυτό συμβαίνει γιατί συγκρίνοντας τις μίξεις με κάποιες ηχογραφήσεις αναφοράς παρατηρείται ότι μπορεί να υστερούν σε διαφάνεια, ζωντάνια, αίσθηση χωρικής κατανομής. Επίσης πολλές φορές επιβάλλεται η τεχνική επεξεργασία (editing). Σε κάποια σημεία μπορεί να υπάρχουν ανεπιθύμητοι θόρυβοι, φυσήματα παραμορφώσεις που χρειάζεται να αφαιρεθούν. Πολύ σημαντική είναι και η αίσθηση της αλληλουχίας των κομματιών. Αυτό επιτυγχάνεται με γενικότερες και επιμέρους διορθώσεις, που αποσκοπούν στην πιο ομαλή ακρόαση ολόκληρου του album σαν σύνολο. Ακόμη μπορεί να χρειαστεί η αλλαγή της συνολικής διάρκειας ενός κομματιού ή και να προστεθούν ήχοι που πιθανό να έχουν παραληφθεί στην μίξη. Το πιο σημαντικό όμως είναι ότι ένας ηχολήπτης με εμπειρία ακούγοντας το υλικό με καθαρό αυτί, μακριά από την πίεση του στούντιο και σε ελεγχόμενες συνθήκες, θα δώσει τις τελικές πινελιές που θα το οδηγήσουν στην αισθητική του ολοκλήρωση Copyright@2006 Athens Mastering/High end Mastering and Restoration, 20/11/

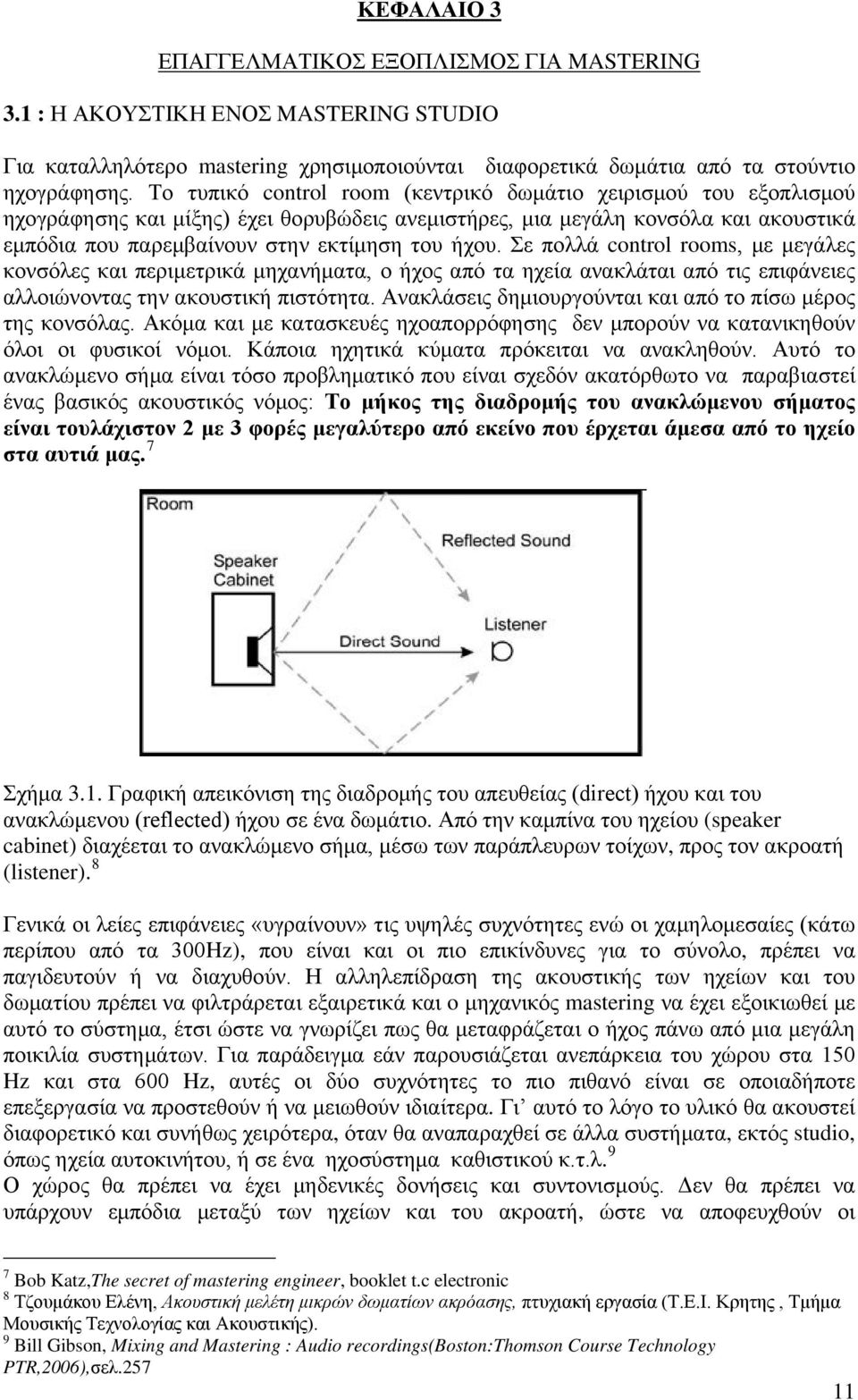

12 ΚΕΦΑΛΑΙΟ 3 ΕΠΑΓΓΕΛΜΑΤΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ ΓΙΑ MASTERING 3.1 : Η ΑΚΟΥΣΤΙΚΗ ΕΝΟΣ MASTERING STUDIO Για καταλληλότερο mastering χρησιμοποιούνται διαφορετικά δωμάτια από τα στούντιο ηχογράφησης. Το τυπικό control room (κεντρικό δωμάτιο χειρισμού του εξοπλισμού ηχογράφησης και μίξης) έχει θορυβώδεις ανεμιστήρες, μια μεγάλη κονσόλα και ακουστικά εμπόδια που παρεμβαίνουν στην εκτίμηση του ήχου. Σε πολλά control rooms, με μεγάλες κονσόλες και περιμετρικά μηχανήματα, ο ήχος από τα ηχεία ανακλάται από τις επιφάνειες αλλοιώνοντας την ακουστική πιστότητα. Ανακλάσεις δημιουργούνται και από το πίσω μέρος της κονσόλας. Ακόμα και με κατασκευές ηχοαπορρόφησης δεν μπορούν να κατανικηθούν όλοι οι φυσικοί νόμοι. Κάποια ηχητικά κύματα πρόκειται να ανακληθούν. Αυτό το ανακλώμενο σήμα είναι τόσο προβληματικό που είναι σχεδόν ακατόρθωτο να παραβιαστεί ένας βασικός ακουστικός νόμος: Το μήκος της διαδρομής του ανακλώμενου σήματος είναι τουλάχιστον 2 με 3 φορές μεγαλύτερο από εκείνο που έρχεται άμεσα από το ηχείο στα αυτιά μας. 7 Σχήμα 3.1. Γραφική απεικόνιση της διαδρομής του απευθείας (direct) ήχου και του ανακλώμενου (reflected) ήχου σε ένα δωμάτιο. Από την καμπίνα του ηχείου (speaker cabinet) διαχέεται το ανακλώμενο σήμα, μέσω των παράπλευρων τοίχων, προς τον ακροατή (listener). 8 Γενικά οι λείες επιφάνειες «υγραίνουν» τις υψηλές συχνότητες ενώ οι χαμηλομεσαίες (κάτω περίπου από τα 300Hz), που είναι και οι πιο επικίνδυνες για το σύνολο, πρέπει να παγιδευτούν ή να διαχυθούν. Η αλληλεπίδραση της ακουστικής των ηχείων και του δωματίου πρέπει να φιλτράρεται εξαιρετικά και o μηχανικός mastering να έχει εξοικιωθεί με αυτό το σύστημα, έτσι ώστε να γνωρίζει πως θα μεταφράζεται ο ήχος πάνω από μια μεγάλη ποικιλία συστημάτων. Για παράδειγμα εάν παρουσιάζεται ανεπάρκεια του χώρου στα 150 Hz και στα 600 Hz, αυτές οι δύο συχνότητες το πιο πιθανό είναι σε οποιαδήποτε επεξεργασία να προστεθούν ή να μειωθούν ιδιαίτερα. Γι αυτό το λόγο το υλικό θα ακουστεί διαφορετικό και συνήθως χειρότερα, όταν θα αναπαραχθεί σε άλλα συστήματα, εκτός studio, όπως ηχεία αυτοκινήτου, ή σε ένα ηχοσύστημα καθιστικού κ.τ.λ. 9 Ο χώρος θα πρέπει να έχει μηδενικές δονήσεις και συντονισμούς. Δεν θα πρέπει να υπάρχουν εμπόδια μεταξύ των ηχείων και του ακροατή, ώστε να αποφευχθούν οι 7 Bob Katz,The secret of mastering engineer, booklet t.c electronic 8 Τζουμάκου Ελένη, Ακουστική μελέτη μικρών δωματίων ακρόασης, πτυχιακή εργασία (Τ.Ε.Ι. Κρητης, Τμήμα Μουσικής Τεχνολογίας και Ακουστικής). 9 Bill Gibson, Mixing and Mastering : Audio recordings(boston:thomson Course Technology PTR,2006),σελ

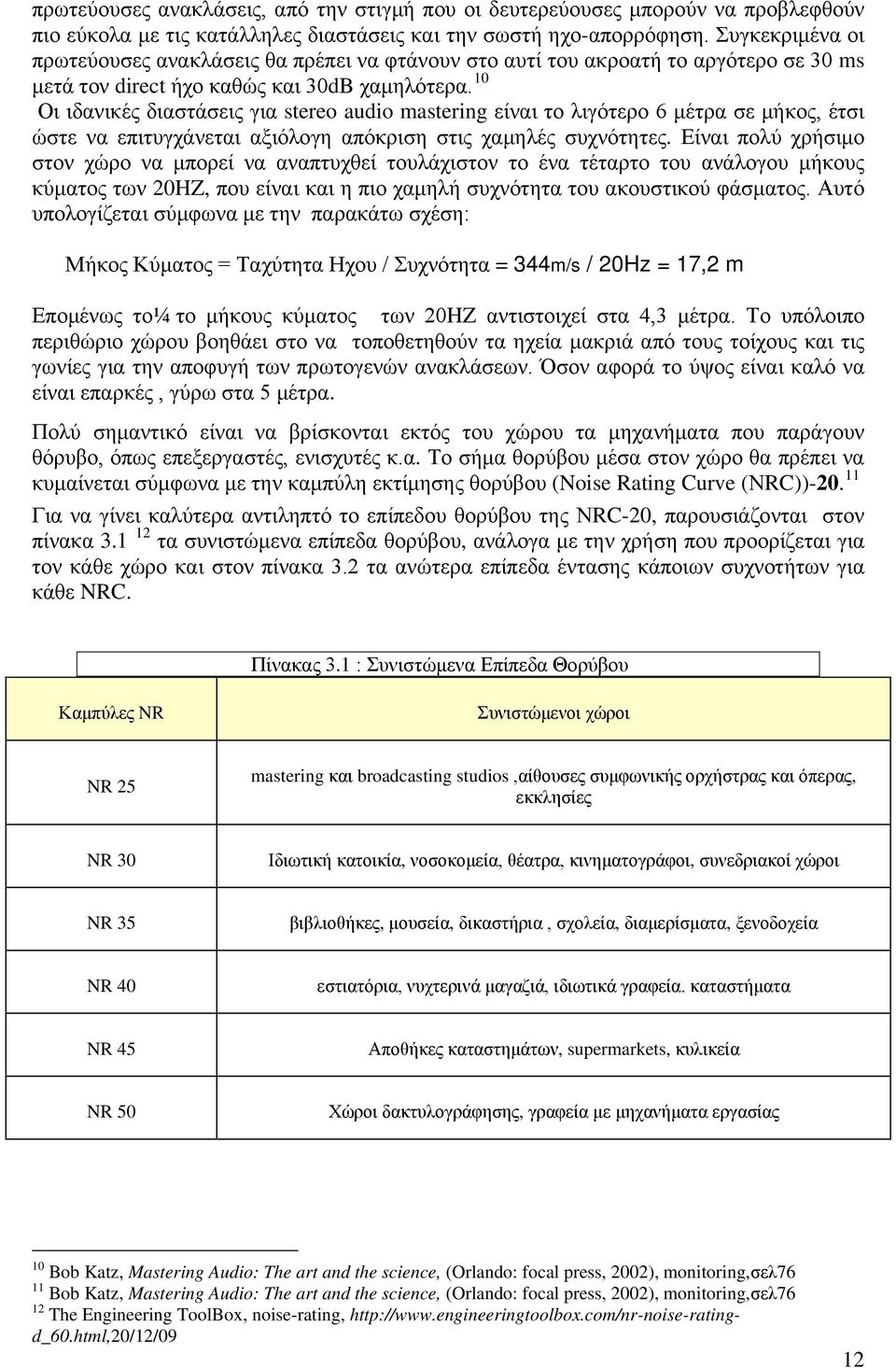

13 πρωτεύουσες ανακλάσεις, από την στιγμή που οι δευτερεύουσες μπορούν να προβλεφθούν πιο εύκολα με τις κατάλληλες διαστάσεις και την σωστή ηχο-απορρόφηση. Συγκεκριμένα οι πρωτεύουσες ανακλάσεις θα πρέπει να φτάνουν στο αυτί του ακροατή το αργότερο σε 30 ms μετά τον direct ήχο καθώς και 30dB χαμηλότερα. 10 Οι ιδανικές διαστάσεις για stereo audio mastering είναι το λιγότερο 6 μέτρα σε μήκος, έτσι ώστε να επιτυγχάνεται αξιόλογη απόκριση στις χαμηλές συχνότητες. Είναι πολύ χρήσιμο στον χώρο να μπορεί να αναπτυχθεί τουλάχιστον το ένα τέταρτο του ανάλογου μήκους κύματος των 20HZ, που είναι και η πιο χαμηλή συχνότητα του ακουστικού φάσματος. Αυτό υπολογίζεται σύμφωνα με την παρακάτω σχέση: Μήκος Κύματος = Ταχύτητα Ηχου / Συχνότητα = 344m/s / 20Hz = 17,2 m Επομένως το ¼ το μήκους κύματος των 20HZ αντιστοιχεί στα 4,3 μέτρα. Το υπόλοιπο περιθώριο χώρου βοηθάει στο να τοποθετηθούν τα ηχεία μακριά από τους τοίχους και τις γωνίες για την αποφυγή των πρωτογενών ανακλάσεων. Όσον αφορά το ύψος είναι καλό να είναι επαρκές, γύρω στα 5 μέτρα. Πολύ σημαντικό είναι να βρίσκονται εκτός του χώρου τα μηχανήματα που παράγουν θόρυβο, όπως επεξεργαστές, ενισχυτές κ.α. Το σήμα θορύβου μέσα στον χώρο θα πρέπει να 11 κυμαίνεται σύμφωνα με την καμπύλη εκτίμησης θορύβου (Noise Rating Curve (ΝRC))-20. Για να γίνει καλύτερα αντιληπτό το επίπεδου θορύβου της ΝRC-20, παρουσιάζονται στον πίνακα τα συνιστώμενα επίπεδα θορύβου, ανάλογα με την χρήση που προορίζεται για τον κάθε χώρο και στον πίνακα 3.2 τα ανώτερα επίπεδα έντασης κάποιων συχνοτήτων για κάθε NRC. Πίνακας 3.1 : Συνιστώμενα Επίπεδα Θορύβου Καμπύλες NR Συνιστώμενοι χώροι NR 25 mastering και broadcasting studios,αίθουσες συμφωνικής ορχήστρας και όπερας, εκκλησίες NR 30 Ιδιωτική κατοικία, νοσοκομεία, θέατρα, κινηματογράφοι, συνεδριακοί χώροι NR 35 βιβλιοθήκες, μουσεία, δικαστήρια, σχολεία, διαμερίσματα, ξενοδοχεία NR 40 εστιατόρια, νυχτερινά μαγαζιά, ιδιωτικά γραφεία. καταστήματα NR 45 Αποθήκες καταστημάτων, supermarkets, κυλικεία NR 50 Χώροι δακτυλογράφησης, γραφεία με μηχανήματα εργασίας 10 Bob Katz, Mastering Audio: The art and the science, (Orlando: focal press, 2002), monitoring,σελ76 11 Bob Katz, Mastering Audio: The art and the science, (Orlando: focal press, 2002), monitoring,σελ76 12 The Engineering ToolBox, noise-rating, 12

14 Πίνακας 3.2 Τα ανώτερα επίπεδα έντασης (σε dbspl) Ομάδα συχνοτήτων με απόσταση οκτάβας (Hz) Καμπύλες NR NR NR NR NR NR NR NR NR NR NR NR NR NR NR

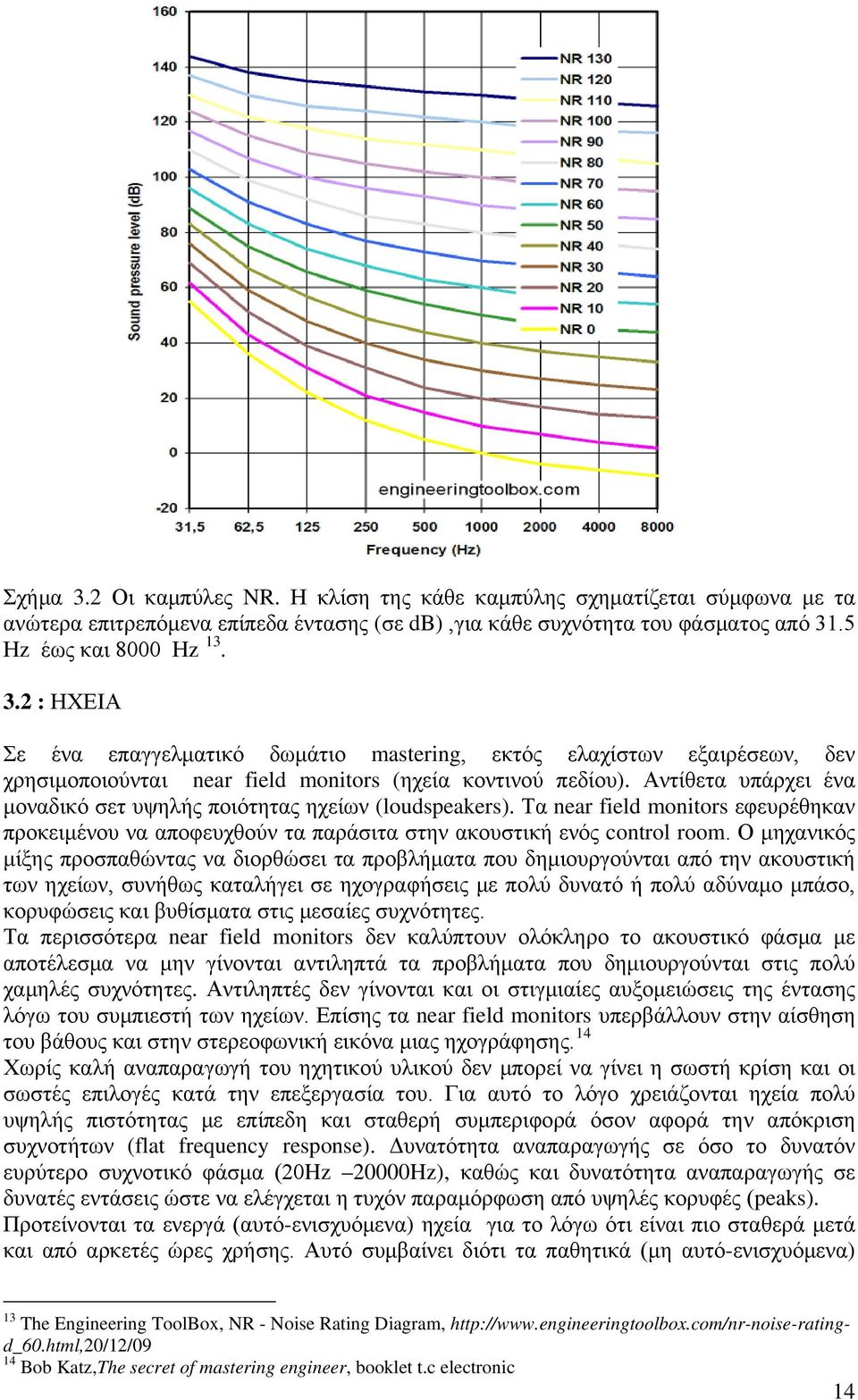

15 Σχήμα 3.2 Οι καμπύλες NR. Η κλίση της κάθε καμπύλης σχηματίζεται σύμφωνα με τα ανώτερα επιτρεπόμενα επίπεδα έντασης (σε db),για κάθε συχνότητα του φάσματος από 31.5 Ηz έως και 8000 Ηz : ΗΧΕΙΑ Σε ένα επαγγελματικό δωμάτιο mastering, εκτός ελαχίστων εξαιρέσεων, δεν χρησιμοποιούνται near field monitors (ηχεία κοντινού πεδίου). Αντίθετα υπάρχει ένα μοναδικό σετ υψηλής ποιότητας ηχείων (loudspeakers). Τα near field monitors εφευρέθηκαν προκειμένου να αποφευχθούν τα παράσιτα στην ακουστική ενός control room. Ο μηχανικός μίξης προσπαθώντας να διορθώσει τα προβλήματα που δημιουργούνται από την ακουστική των ηχείων, συνήθως καταλήγει σε ηχογραφήσεις με πολύ δυνατό ή πολύ αδύναμο μπάσο, κορυφώσεις και βυθίσματα στις μεσαίες συχνότητες. Τα περισσότερα near field monitors δεν καλύπτουν ολόκληρο το ακουστικό φάσμα με αποτέλεσμα να μην γίνονται αντιληπτά τα προβλήματα που δημιουργούνται στις πολύ χαμηλές συχνότητες. Αντιληπτές δεν γίνονται και οι στιγμιαίες αυξομειώσεις της έντασης λόγω του συμπιεστή των ηχείων. Επίσης τα near field monitors υπερβάλλουν στην αίσθηση του βάθους και στην στερεοφωνική εικόνα μιας ηχογράφησης. Χωρίς καλή αναπαραγωγή του ηχητικού υλικού δεν μπορεί να γίνει η σωστή κρίση και οι σωστές επιλογές κατά την επεξεργασία του. Για αυτό το λόγο χρειάζονται ηχεία πολύ υψηλής πιστότητας με επίπεδη και σταθερή συμπεριφορά όσον αφορά την απόκριση συχνοτήτων (flat frequency response). Δυνατότητα αναπαραγωγής σε όσο το δυνατόν ευρύτερο συχνοτικό φάσμα (20Hz 20000Hz), καθώς και δυνατότητα αναπαραγωγής σε δυνατές εντάσεις ώστε να ελέγχεται η τυχόν παραμόρφωση από υψηλές κορυφές (peaks). Προτείνονται τα ενεργά (αυτό-ενισχυόμενα) ηχεία για το λόγω ότι είναι πιο σταθερά μετά και από αρκετές ώρες χρήσης. Αυτό συμβαίνει διότι τα παθητικά (μη αυτό-ενισχυόμενα) The Engineering ToolBox, NR - Noise Rating Diagram, 14 Bob Katz,The secret of mastering engineer, booklet t.c electronic 14

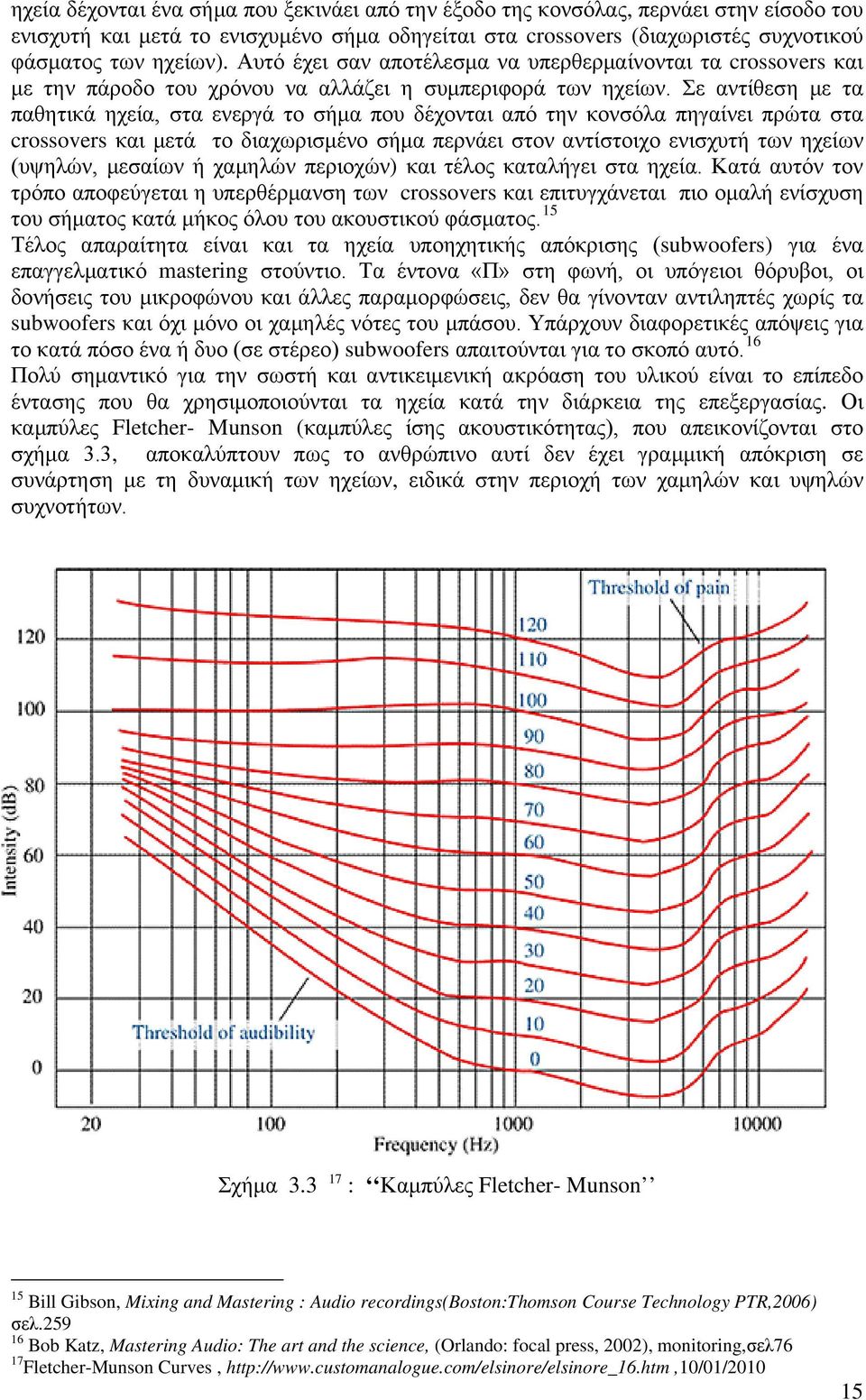

16 ηχεία δέχονται ένα σήμα που ξεκινάει από την έξοδο της κονσόλας, περνάει στην είσοδο του ενισχυτή και μετά το ενισχυμένο σήμα οδηγείται στα crossovers (διαχωριστές συχνοτικού φάσματος των ηχείων). Αυτό έχει σαν αποτέλεσμα να υπερθερμαίνονται τα crossovers και με την πάροδο του χρόνου να αλλάζει η συμπεριφορά των ηχείων. Σε αντίθεση με τα παθητικά ηχεία, στα ενεργά το σήμα που δέχονται από την κονσόλα πηγαίνει πρώτα στα crossovers και μετά το διαχωρισμένο σήμα περνάει στον αντίστοιχο ενισχυτή των ηχείων (υψηλών, μεσαίων ή χαμηλών περιοχών) και τέλος καταλήγει στα ηχεία. Κατά αυτόν τον τρόπο αποφεύγεται η υπερθέρμανση των crossovers και επιτυγχάνεται πιο ομαλή ενίσχυση του σήματος κατά μήκος όλου του ακουστικού φάσματος. 15 Τέλος απαραίτητα είναι και τα ηχεία υποηχητικής απόκρισης (subwoofers) για ένα επαγγελματικό mastering στούντιο. Τα έντονα «Π» στη φωνή, οι υπόγειοι θόρυβοι, οι δονήσεις του μικροφώνου και άλλες παραμορφώσεις, δεν θα γίνονταν αντιληπτές χωρίς τα subwoofers και όχι μόνο οι χαμηλές νότες του μπάσου. Υπάρχουν διαφορετικές απόψεις για το κατά πόσο ένα ή δυο (σε στέρεο) subwoofers απαιτούνται για το σκοπό αυτό. 16 Πολύ σημαντικό για την σωστή και αντικειμενική ακρόαση του υλικού είναι το επίπεδο έντασης που θα χρησιμοποιούνται τα ηχεία κατά την διάρκεια της επεξεργασίας. Οι καμπύλες Fletcher- Munson (καμπύλες ίσης ακουστικότητας), που απεικονίζονται στο σχήμα 3.3, αποκαλύπτουν πως το ανθρώπινο αυτί δεν έχει γραμμική απόκριση σε συνάρτηση με τη δυναμική των ηχείων, ειδικά στην περιοχή των χαμηλών και υψηλών συχνοτήτων. Σχήμα : Καμπύλες Fletcher- Munson 15 Bill Gibson, Mixing and Mastering : Audio recordings(boston:thomson Course Technology PTR,2006) σελ Bob Katz, Mastering Audio: The art and the science, (Orlando: focal press, 2002), monitoring,σελ76 17 Fletcher-Munson Curves, 15

17 Στο σχήμα 3.3 παρουσιάζονται οι καμπύλες ίσης ακουστικότητας σε μία γραφική παράσταση που αποκαλύπτει την αναλογία κάθε συχνότητας του ακουστικού φάσματος σε Hz ανάλογα με την ένταση που φτάνει στα αυτιά μας σε dbspl. Η περιοχή του ενδιαφέροντος βρίσκεται κυρίως στις καμπύλες μεταξύ των 80 και 110 db που είναι οι συνήθεις εντάσεις ακρόασης της μουσικής. Παρατηρείται πως το ανθρώπινο αυτί είναι ποιο ευαίσθητο στην ένταση που δέχεται από τις χαμηλές και τις υψηλές συχνότητες από ότι τις μεσαίες του ηχητικού φάσματος. Επομένως όσο ποιο χαμηλά σε ένταση ακούμε τόσο μας λείπουν οι χαμηλές και υψηλές συχνότητες. Γι αυτό το λόγο είναι συχνό το φαινόμενο αύξησης της έντασης των ακραίων συχνοτήτων (smile curve) σε ένα γραφικό ισοσταθμιστή, με σκοπό να δίνεται η αίσθηση ότι η μουσική ακούγεται δυνατά και στις χαμηλές εντάσεις. Όσον αφορά την αποτελεσματικότερη ακρόαση κατά την διάρκεια επεξεργασίας mastering, το συμπέρασμα είναι πως η όλη επεξεργασία θα πρέπει να γίνεται σε ρεαλιστικές εντάσεις 80-85dB. Σε αυτές τις εντάσεις (όπως παρατηρείται και στο σχήμα 3,3) παρουσιάζεται η πιο ισορροπημένη απόκριση συχνοτήτων στο ανθρώπινο αυτί. Με αυτόν τον τρόπο αποφεύγεται η μεγάλη διαφοροποίηση του αποτελέσματος όταν το υλικό αναπαράγεται σε πολύ χαμηλές ή και πολύ υψηλές εντάσεις αντίστοιχα. 3.3 : ΜΗΧΑΝΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΚΑΙ ΒΕΛΤΙΩΣΗΣ ΤΟΥ ΗΧΟΥ : Αναλογικοί επεξεργαστές: Στο mastering μπορούν να χρησιμοποιηθούν όλοι οι αναλογικοί δυναμικοί επεξεργαστές (equalizers, compressors, limiters, preamplifiers, κα) και τα αναλογικά εφφέ (reverb, delay κλπ) που χρησιμοποιούνται και στα άλλα στάδια της παραγωγής, όπως στην ηχογράφηση και την μίξη. Οι ειδικευμένοι αναλογικοί επεξεργαστές για mastering (όπως το equalizer Avalon AD2077 ή ο Granesong STC-8 stereo compressor κ.α) είναι πολύ λιγότεροι σε αριθμό και, λόγω του ότι προσφέρουν επιπρόσθετες λειτουργίες, το κόστος τους είναι ιδιαίτερα υψηλό. Βασικός λόγος επιβίωσης των αναλογικών επεξεργαστών, παρά το κόστος τους και την μηδυνατότητα πολυεπεξεργασίας εν αντιθέσει με τους ψηφιακούς, είναι για πολλούς ότι ο αναλογικός ήχος ακούγεται πιο ζεστός και πιο ζωντανός σε σχέση με τον ψηφιακό. Σχήμα 3.4 Avalon AD2077:Dual Mono, Pure Class A Mastering Equalizer 3.3.2: Ψηφιακοί επεξεργαστές: Οι ψηφιακοί επεξεργαστές από την μεριά τους θα μπορούσαν να χωριστούν σε δύο σημαντικές κατηγορίες : Στην μορφή hardware (κατασκευές ψηφιακών πηγών ) και στην μορφή software (προγράμματα υπολογιστή). Οι ψηφιακοί σε μορφή hardware επεξεργαστές μπορούν να λειτουργήσουν ως ξεχωριστές αυτόνομες μονάδες. Υπάρχουν ειδικευμένες κατασκευές αποκλειστικά για ένα είδος μόνο επεξεργασίας όπως equalisation, compression, κ.λ.π, με την λογική και την αισθητική των αναλογικών επεξεργαστών συν τις διευκολύνσεις που παρέχει η ψηφιακή τεχνολογία, όπως την δυνατότητα αποθήκευσης πληροφοριών στην μνήμη, έλεγχο άλλων συσκευών μέσω MIDI κα. Επίσης σε μορφή hardware έχουν κατασκευασθεί πολύ-επεξεργαστές αποκλειστικά για το mastering, όπου προσφέρουν multiband compression, expansion, limiting, de-esser, παραμετρικό equalization, αλλά και άλλες λειτουργίες όπως ambience και stereo width control. 16

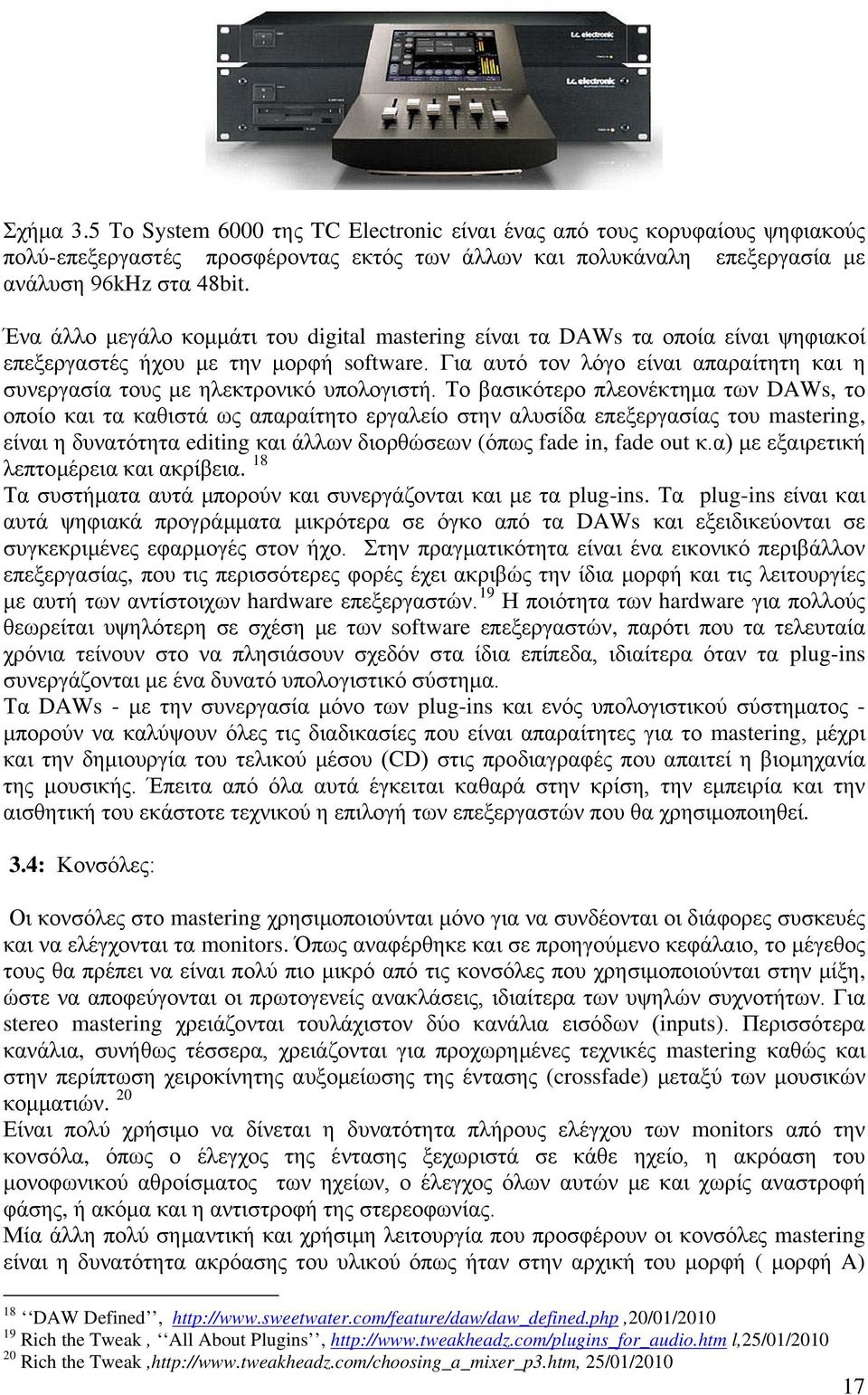

18 Σχήμα 3.5 Το System 6000 της TC Electronic είναι ένας από τους κορυφαίους ψηφιακούς πολύ-επεξεργαστές προσφέροντας εκτός των άλλων και πολυκάναλη επεξεργασία με ανάλυση 96kHz στα 48bit. Ένα άλλο μεγάλο κομμάτι του digital mastering είναι τα DAWs τα οποία είναι ψηφιακοί επεξεργαστές ήχου με την μορφή software. Για αυτό τον λόγο είναι απαραίτητη και η συνεργασία τους με ηλεκτρονικό υπολογιστή. Το βασικότερο πλεονέκτημα των DAWs, το οποίο και τα καθιστά ως απαραίτητο εργαλείο στην αλυσίδα επεξεργασίας του mastering, είναι η δυνατότητα editing και άλλων διορθώσεων (όπως fade in, fade out κ.α) με εξαιρετική λεπτομέρεια και ακρίβεια. 18 Τα συστήματα αυτά μπορούν και συνεργάζονται και με τα plug-ins. Τα plug-ins είναι και αυτά ψηφιακά προγράμματα μικρότερα σε όγκο από τα DAWs και εξειδικεύονται σε συγκεκριμένες εφαρμογές στον ήχο. Στην πραγματικότητα είναι ένα εικονικό περιβάλλον επεξεργασίας, που τις περισσότερες φορές έχει ακριβώς την ίδια μορφή και τις λειτουργίες με αυτή των αντίστοιχων hardware επεξεργαστών. 19 Η ποιότητα των hardware για πολλούς θεωρείται υψηλότερη σε σχέση με των software επεξεργαστών, παρότι που τα τελευταία χρόνια τείνουν στο να πλησιάσουν σχεδόν στα ίδια επίπεδα, ιδιαίτερα όταν τα plug-ins συνεργάζονται με ένα δυνατό υπολογιστικό σύστημα. Τα DAWs - με την συνεργασία μόνο των plug-ins και ενός υπολογιστικού σύστηματος - μπορούν να καλύψουν όλες τις διαδικασίες που είναι απαραίτητες για το mastering, μέχρι και την δημιουργία του τελικού μέσου (CD) στις προδιαγραφές που απαιτεί η βιομηχανία της μουσικής. Έπειτα από όλα αυτά έγκειται καθαρά στην κρίση, την εμπειρία και την αισθητική του εκάστοτε τεχνικού η επιλογή των επεξεργαστών που θα χρησιμοποιηθεί. 3.4: Κονσόλες: Οι κονσόλες στο mastering χρησιμοποιούνται μόνο για να συνδέονται οι διάφορες συσκευές και να ελέγχονται τα monitors. Όπως αναφέρθηκε και σε προηγούμενο κεφάλαιο, το μέγεθος τους θα πρέπει να είναι πολύ πιο μικρό από τις κονσόλες που χρησιμοποιούνται στην μίξη, ώστε να αποφεύγονται οι πρωτογενείς ανακλάσεις, ιδιαίτερα των υψηλών συχνοτήτων. Για stereo mastering χρειάζονται τουλάχιστον δύο κανάλια εισόδων (inputs). Περισσότερα κανάλια, συνήθως τέσσερα, χρειάζονται για προχωρημένες τεχνικές mastering καθώς και στην περίπτωση χειροκίνητης αυξομείωσης της έντασης (crossfade) μεταξύ των μουσικών κομματιών. 20 Είναι πολύ χρήσιμο να δίνεται η δυνατότητα πλήρους ελέγχου των monitors από την κονσόλα, όπως ο έλεγχος της έντασης ξεχωριστά σε κάθε ηχείο, η ακρόαση του μονοφωνικού αθροίσματος των ηχείων, ο έλεγχος όλων αυτών με και χωρίς αναστροφή φάσης, ή ακόμα και η αντιστροφή της στερεοφωνίας. Μία άλλη πολύ σημαντική και χρήσιμη λειτουργία που προσφέρουν οι κονσόλες mastering είναι η δυνατότητα ακρόασης του υλικού όπως ήταν στην αρχική του μορφή ( μορφή A) 18 DAW Defined, 19 Rich the Tweak, All About Plugins, l,25/01/ Rich the Tweak, 25/01/

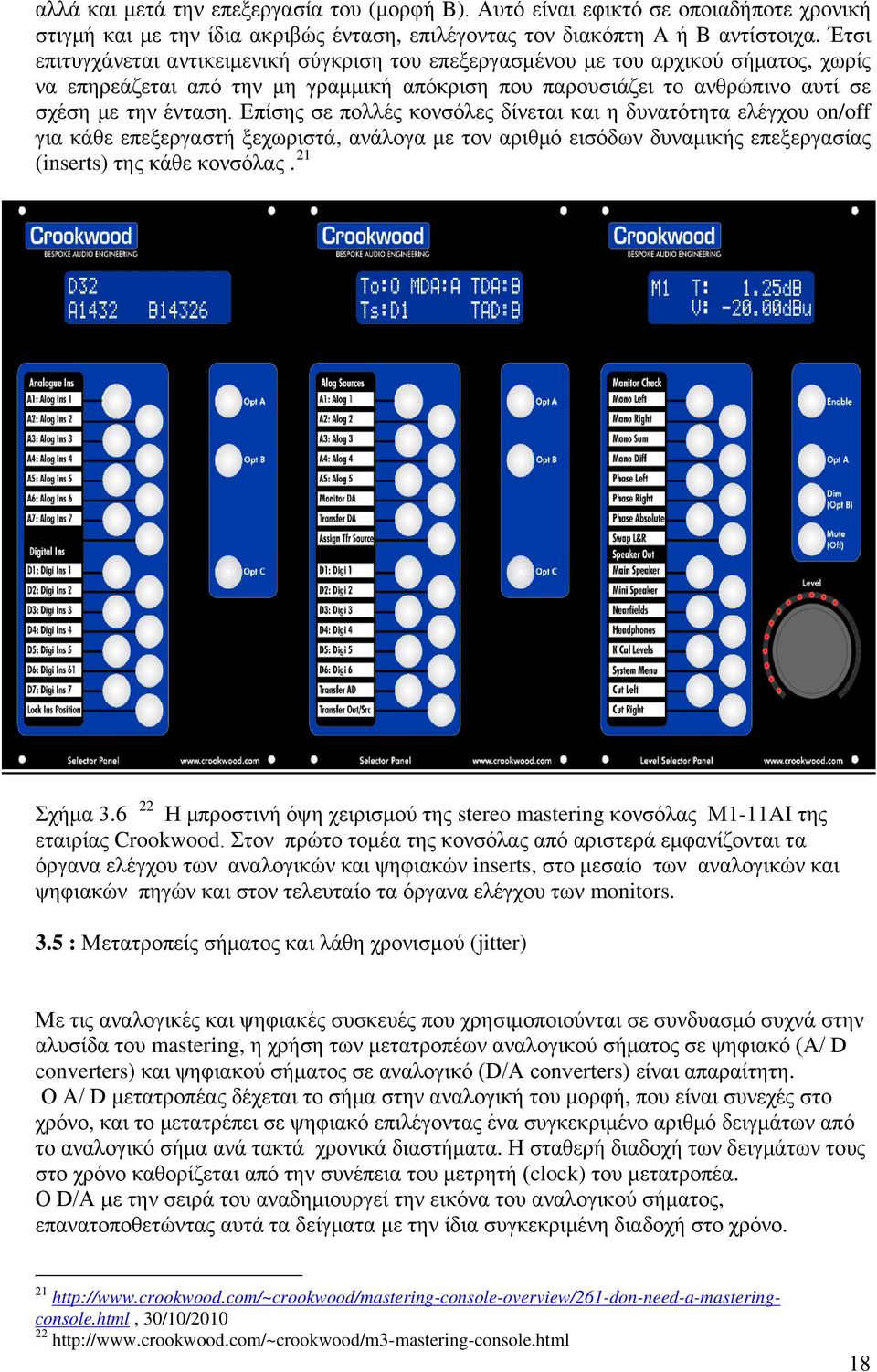

19 αλλά και μετά την επεξεργασία του (μορφή B). Αυτό είναι εφικτό σε οποιαδήποτε χρονική στιγμή και με την ίδια ακριβώς ένταση, επιλέγοντας τον διακόπτη A ή B αντίστοιχα. Έτσι επιτυγχάνεται αντικειμενική σύγκριση του επεξεργασμένου με του αρχικού σήματος, χωρίς να επηρεάζεται από την μη γραμμική απόκριση που παρουσιάζει το ανθρώπινο αυτί σε σχέση με την ένταση. Επίσης σε πολλές κονσόλες δίνεται και η δυνατότητα ελέγχου on/off για κάθε επεξεργαστή ξεχωριστά, ανάλογα με τον αριθμό εισόδων δυναμικής επεξεργασίας (inserts) της κάθε κονσόλας. 21 Σχήμα Η μπροστινή όψη χειρισμού της stereo mastering κονσόλας M1-11AI της εταιρίας Crookwood. Στον πρώτο τομέα της κονσόλας από αριστερά εμφανίζονται τα όργανα ελέγχου των αναλογικών και ψηφιακών inserts, στο μεσαίο των αναλογικών και ψηφιακών πηγών και στον τελευταίο τα όργανα ελέγχου των monitors. 3.5 : Μετατροπείς σήματος και λάθη χρονισμού (jitter) Με τις αναλογικές και ψηφιακές συσκευές που χρησιμοποιούνται σε συνδυασμό συχνά στην αλυσίδα του mastering, η χρήση των μετατροπέων αναλογικού σήματος σε ψηφιακό (A/ D converters) και ψηφιακού σήματος σε αναλογικό (D/A converters) είναι απαραίτητη. Ο A/ D μετατροπέας δέχεται το σήμα στην αναλογική του μορφή, που είναι συνεχές στο χρόνο, και το μετατρέπει σε ψηφιακό επιλέγοντας ένα συγκεκριμένο αριθμό δειγμάτων από το αναλογικό σήμα ανά τακτά χρονικά διαστήματα. Η σταθερή διαδοχή των δειγμάτων τους στο χρόνο καθορίζεται από την συνέπεια του μετρητή (clock) του μετατροπέα. Ο D/A με την σειρά του αναδημιουργεί την εικόνα του αναλογικού σήματος, επανατοποθετώντας αυτά τα δείγματα με την ίδια συγκεκριμένη διαδοχή στο χρόνο /10/

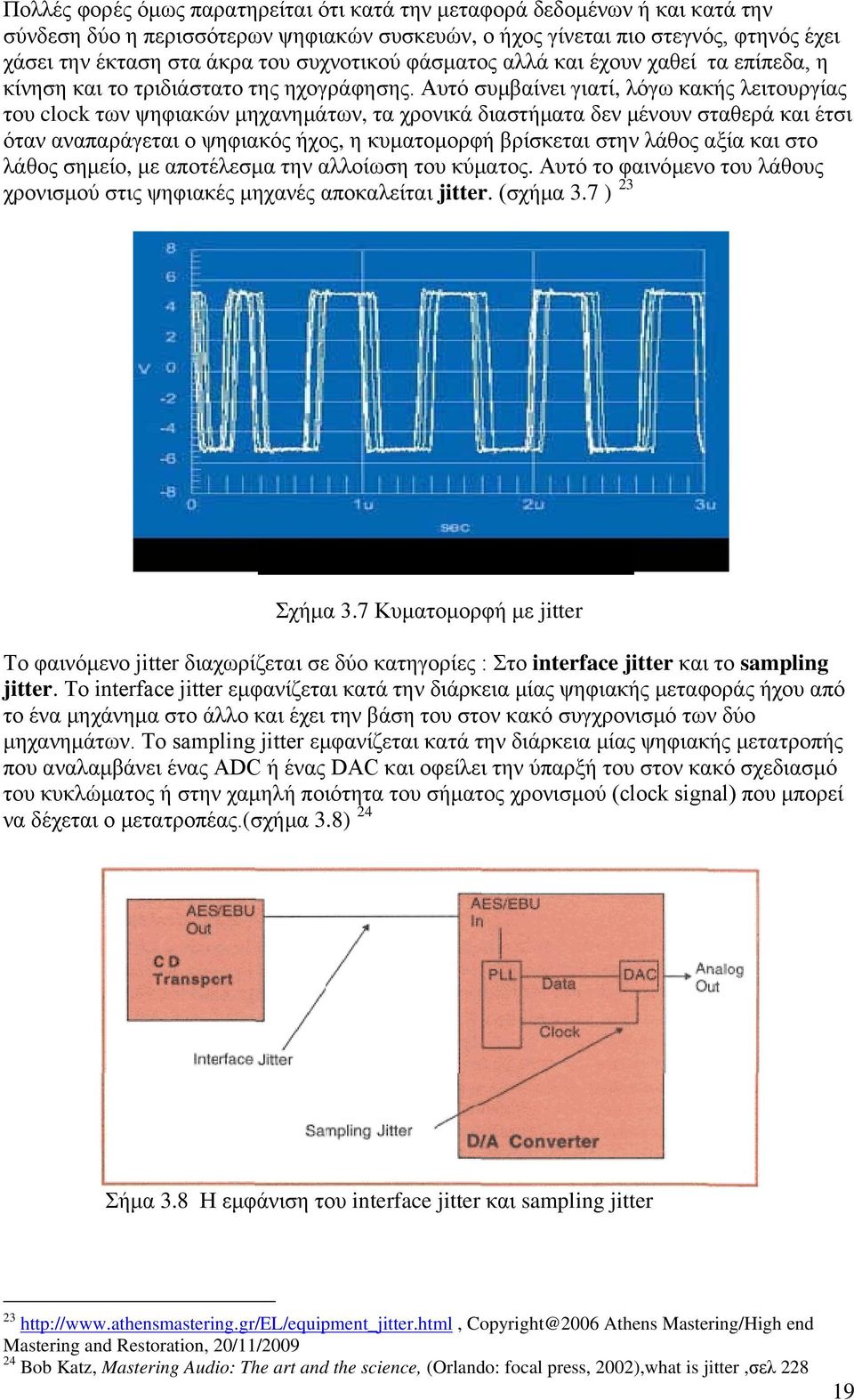

20 Πολλές φορές όμως παρατηρείται ότι κατά την μεταφορά δεδομένων ή και κατά την σύνδεση δύο η περισσότερων ψηφιακών συσκευών, ο ήχος γίνεται πιο στεγνός, φτηνός έχει χάσει την έκταση στα άκρα του συχνοτικού φάσματος αλλά και έχουν χαθεί τα επίπεδα, η κίνηση και το τριδιάστατο της ηχογράφησης. Αυτό συμβαίνει γιατί, λόγω κακής λειτουργίας του clock των ψηφιακών μηχανημάτων, τα χρονικά διαστήματα δεν μένουν σταθερά και έτσι όταν αναπαράγεται ο ψηφιακός ήχος, η κυματομορφή βρίσκεται στην λάθος αξία και στο λάθος σημείο, με αποτέλεσμα την αλλοίωση του κύματος. Αυτό το φαινόμενο του λάθους χρονισμού στις ψηφιακές μηχανές αποκαλείται jitter. (σχήμα 3.7 ) 23 Σχήμα 3.7 Κυματομορφή με jitter Το φαινόμενο jitter διαχωρίζεται σε δύο κατηγορίες : Στο interface jitter και το sampling jitter. Το interface jitter εμφανίζεται κατά την διάρκεια μίας ψηφιακής μεταφοράς ήχου από το ένα μηχάνημα στο άλλο και έχει την βάση του στον κακό συγχρονισμό των δύο μηχανημάτων. Το sampling jitter εμφανίζεται κατά την διάρκεια μίας ψηφιακής μετατροπής που αναλαμβάνει ένας ADC ή ένας DAC και οφείλει την ύπαρξή του στον κακό σχεδιασμό του κυκλώματος ή στην χαμηλή ποιότητα του σήματος χρονισμού (clock signal) που μπορεί να δέχεται ο μετατροπέας.(σχήμα 3.8) 24 Σήμα 3.8 Η εμφάνιση του interface jitter και sampling jitter 23 Copyright@2006 Athens Mastering/High end Mastering and Restoration, 20/11/ Bob Katz, Mastering Audio: The art and the science, (Orlando: focal press, 2002),what is jitter,σελ

21 Στην πραγματικότητα όλες οι ψηφιακές συσκευές με μια είσοδο και μια έξοδο εισάγουν ένα μικρό η μεγαλύτερο ποσό jitter σε μία αλυσίδα. Η διάγνωση και οι λύσεις σε αυτό το πρόβλημα δεν είναι πλήρως κατανοητές, ακόμα και από γνωστούς κατασκευαστές ψηφιακών συστημάτων, καθώς μόλις τα τελευταία χρόνια έγινε δυνατή η μέτρηση του φαινομένου του jitter. Τα δεδομένα (data) ενός ήχου είναι πάντα τα ίδια (ένας συγκεκριμένος αριθμός 0-1 bytes δεδομένων σε μια συγκεκριμένη σειρά). Όμως το πως θα ακουστεί αυτός ο ήχος εξαρτάται κάθε φορά από την ποιότητα του τελικού ρολογιού (master clock), που οδηγεί τον τελικό μετατροπέα του ψηφιακού ήχου σε αναλογικό (D/A μετατροπή). 25 Γίνεται έτσι κατανοητή η μεγάλη σημασία που έχει: α) η ποιότητα του A/D μετατροπέα σε οποιαδήποτε ψηφιοποίηση ήχου, ιδιαίτερα εκεί που ο ήχος "συλλαμβάνεται" για πρώτη φορά. Ένας A/D μετατροπέας θα πρέπει να έχει ένα εξαιρετικά σταθερό ρολόι (master clock) που να μην εισάγει jitter, παραμορφώσεις και θορύβους, οι οποίοι από την στιγμή που θα ηχογραφηθούν δεν είναι πλέον δυνατόν να αφαιρεθούν σε μετέπειτα στάδιο. β) η ικανότητα του τελικού D/A μετατροπέα να μειώνει αν όχι και να εξαφανίζει οποιοδήποτε λάθος χρονισμού εμφανίζεται στο σήμα. Μία από τις πρώτες μεθόδους που προτάθηκαν για την λύση του προβλήματος ήταν η αναδημιουργία (reganeration) και (recklocking) του σήματος. Σήμερα υπάρχουν τρόποι και μηχανήματα βασιζόμενα σε αυτήν την λογική που καταπολεμούν το jitter, όπως τα Audio Master Quality Recording της Yamaha, VariRec της Plextor για CD-R και το K2 lazer Beam Recording για mastering σε CD-ROM. Βέβαια τα πράγματα δεν είναι τόσο απλά, καθώς τελευταίες έρευνες έδειξαν ότι το jitter εξαρτάται και από το συχνοτικό περιεχόμενο της μουσικής - δηλαδή αλλάζει αναλόγως με την συχνοτική ενέργεια - γεγονός που κάνει πιο σύνθετη την προσπάθεια για τον περιορισμό του. Παρόλα αυτά ο πιο αποτελεσματικός τρόπος για την αποφυγή του jitter παραμένει η χρήση πολύ υψηλής ποιότητας A/D και D/A μετατροπέων όπως και υψηλής ποιότητας καλωδίων. Σχημα 3.9 Δύο κυματομορφές με λάθος χρονισμού και θόρυβο που προέρχεται από το τροφοδοτικό. Σχήμα 3.10 Οι δύο κυματομορφές του σχήματος 3.9 αφού οδηγήθηκαν σε έναν PLL (PhaseLockLoop) ο οποίος αναδημιούργησε (reganeration) το σήμα Bob Katz, Mastering Audio: The art and the science, (Orlando: focal press, 2002),what is jitter,σελ Copyright@2006 Athens Mastering/High end Mastering and Restoration, 20/11/

22 ΚΕΦΑΛΑΙΟ 4 ΜΕΣΑ ΜΕΤΑΦΟΡΑΣ ΚΑΙ ΑΠΟΘΗΚΕΥΣΗΣ 4.1 : ΣΥΣΚΕΥΕΣ ΜΕΤΑΦΟΡΑΣ ΤΩΝ MASTER TAPES Ένα επαγγελματικό studio mastering δέχεται τα πιο διαδεδομένα μέσα καταγραφής (format) των τελικών μίξεων που στέλνονται από τα studios ηχογραφήσεων για την μετέπειτα mastering επεξεργασία (master tape), ή και δουλείες που έχουν κυκλοφορήσει με παλαιότερα formats (Lp, ταινία 4track κ.α) για re-mastering. Τα παρακάτω είναι μερικά από τα πιο δημοφιλή formats που στέλνονται για mastering: Tαινία 1/2" και 1/4" Σχήμα.4.1 Μαγνητόφωνο ταινίας Studer Θεωρείται το καλύτερο ποιοτικά μέσο καταγραφής της τελικής μίξης και αυτό που κυρίως προτιμούν τα μεγαλύτερα στούντιο ηχογράφησης και mastering. Eιδικά η ταινία 1/2" σε ταχύτητα 30 ips (inches per second) θεωρείται καλύτερο μέσο ακόμα και από ψηφιακές μίξεις σε ανάλυση 96kHz/24bit. Συγκριτικά τεστ έχουν δείξει ότι χρειάζεται το λιγότερο ένας πολύ καλός 24-μπιτος A/D μετατροπέας στα 96 khz, για να έχουμε ψηφιακά την πληροφορία μιας ταινίας 1/ 2" 30 ips. 27 H ταινία 1/ 2" 30 ips έχει μεγάλο εύρος συχνοτήτων και πλούσιες αρμονικές. Aυτό μεταφράζεται σε έναν πιο ανοικτό, διαφανή και με πολλά επίπεδα ήχο. Παρόλα αυτά δεν χρησιμοποιείται ευρέως, λόγω της δυσχρηστίας του στο editing και του ακριβού κόστους της ταινίας. Digital Audio tape (DAT) Η κασέτα DAT, που δημιουργήθηκε από την Sony το 1987, ήταν ένα από τα πιο διαδεδομένα μέσα καταγραφής της μίξης στην Eλλάδα τα τελευταία χρόνια. Δεν θεωρείται πλέον η ιδανικότερη λύση ποιοτικά, εφόσον η υψηλότερη επιτρεπόμενη ανάλυση καταγραφής της είναι στα 48 khz/16bit. Είναι όμως αρκετά πρακτική λόγω και του πολύ μικρού μεγέθους της (73 mm 54 mm 10.5 mm),ενώ μπορεί να καταγράψει μέχρι και 120 λεπτά 28 ηχητικού υλικού. Audio CD-R, DVD-R ή σκληρός δίσκος Σχήμα 4.2 Το μέγεθος της κασέτας DAT σε σύγκριση με μία μπαταρία Mε την διάδοση των ηλεκτρονικών υπολογιστών το audio CD-R (44.1 khz/16bit) επικράτησε για ένα μεγάλο χρονικό διάστημα σαν τελικό μέσο καταγραφής των τελικών μίξεων. Σήμερα αποτελεί τη χειρότερη επιλογή, αφού συγκριτικά τέστ έδειξαν ότι σε παράλληλη εγγραφή το DAT ακούγεται σχεδόν πάντα καλύτερα. Πλέον σε όλα σχεδόν τα στούντιο ηχογραφήσεων και μίξης πολλές δουλειές μιξάρονται από συστήματα σε σκληρό 27 Copyright@2006 Athens Mastering/High end Mastering and Restoration, 20/11/ G. Mancini, The Decca Digital Audio Recording System, 21

23 δίσκο, όπου γίνεται και μια πρώτη επεξεργασία. 29 Έτσι καλύτερη ποιοτικά μέθοδος είναι η αποθήκευση των master tracks σε ένα DVD-R ή σκληρό δίσκο με την μορφή ψηφιακών δεδομένων ήχου. Η αποθήκευση αυτή μπορεί να γίνει σε Audio Interchange File Format (aiff) για περιβάλλον Macintosh, ή σε Waveform Audio File Format (wav) για περιβάλλον Windows, με τη δυνατότητα αποθήκευσης σε πολύ μεγαλύτερη ανάλυση, έως και 96 khz στα 24bit. 4.2 : ΣΥΣΚΕΥΕΣ ΔΗΜΙΟΥΡΓΙΑΣ ΚΑΙ ΜΕΤΑΦΟΡΑΣ ΤΟΥ ΤΕΛΙΚΟΥ ΜΕΣΟΥ Από την στιγμή που το υλικό έχει μετατραπεί στην στάνταρτ ανάλυση των 44.1 KHz/16 bit του CD, είναι έτοιμο για την αποθήκευση του στο τελικό μέσο, προκειμένου να σταλεί στο εργαστήριο της βιομηχανικής τύπωσης. Το μέσο μεταφοράς σ αυτό το στάδιο θα πρέπει να διασφαλίσει την ποιότητα του υλικού και να περιέχει τις απαραίτητες πληροφορίες της λίστας PQ για την δημιουργία πλέον του glass master και την τύπωση του σε CD. Τα πιο δημοφιλή μέσα από αυτά παρουσιάζονται παρακάτω: DDP (Disc Description Protocol) To DDP είναι ένα πρωτόκολλο το οποίο βασίζεται στο 8mm Exabyte format και τα τελευταία χρόνια έχει γίνει το στάνταρ για την δημιουργία του GlassMaster. Το μέσο αυτό έχει επικρατήσει για τους εξής λόγους: Το DDP Exabyte έχει τα λιγότερα ψηφιακά λάθη από κάθε άλλο μέσο για mastering. Mε το DDP είναι πιο εύκολο και πιο ασφαλές να ξεπεραστεί το όριο των 74 ων λεπτών του CD. Τα περισσότερα εργαστήρια τύπωσης CD μεταφέρουν τα άλλα format που δέχονται σε DDP γιατί τους δίνεται η δυνατότητα να κόψουν το GlassMaster σε μεγαλύτερη ταχύτητα (2x ή 4 x), πράγμα που βοηθάει στην εξοικονόμηση χρόνου της παραγωγής αλλά μειώνει την ποιότητα της. 30 Sony PCM-1630 Είναι το παλαιότερο ψηφιακό σύστημα αντιγραφής, καθώς κατασκευάστηκε από την Sony το 1969, πολύ πριν την εμφάνιση του CD-R. Παρότι έχει σταματήσει να παράγεται, χρησιμοποιείται ακόμα για την παραγωγή CD. Είναι ένας ψηφιακός επεξεργαστής, ο οποίος συνεργάζεται με μία συσκευή (την Sony DMR 4000 ή την BVU-800), που δέχεται την κασέτα U-matic video των ¾ της ίντσας. Για αρκετά χρόνια ήταν το μόνο που μπορούσε να μεταφέρει με ψηφιακό πρόγραμμα την λίστα PQ. 31 Σχήμα 4.3 Sony PCM1630 Σχήμα 4.4 U-matic tape Σχήμα 4.5 Sony U-matic VTR BVU Copyright@2006 Athens Mastering/High end Mastering and Restoration, 20/11/ Frequently Asked Questions, 21/01/ Sony PCM-1630, 21/01/

24 CD-R Πολύ πιο σπάνια και σε πιο ερασιτεχνικές δουλείες χρησιμοποιείται ως μέσο για να σταλεί στο εργαστήριο δημιουργίας του glass master. Δεν είναι το πιο αξιόπιστο όσον αφορά την ποιότητα της εγγραφής και την ανθεκτικότητα του. Γενικά τα CD-RΟΜ του Yellow Book Standard - που χρησιμοποιείται για ψηφιακά δεδομένα τα οποία υφίστανται επαλήθευση ανά bit- επιτρέπουν το κάψιμο οποιουδήποτε CD-RΟΜ στη μέγιστη ταχύτητα που προσφέρεται από τη μηχανή αντιγραφής, κερδίζοντας μεν χρόνο, άλλα έχοντας ένα ακαθόριστο αποτέλεσμα. Το παλαιότερο audio standard Cd-R, με τις προδιαγραφές ψηφιακού ήχου ανάλυσης που ορίζονται από το Red Book στα 16bit και με συχνότητα δειγματοληψίας στα 44.1 khz, είναι ακόμα περισσότερο επιρρεπές σε λάθη. Ο αριθμός των λαθών και των jitter αυξάνεται ανάλογα με την ταχύτητα της αντιγραφής. Ακόμα και στην ταχύτητα 1x (αντιγραφή σε πραγματικό χρόνο) ο αριθμός λαθών είναι πολύ υψηλός. Το πρωτόκολλο καψίματος ενός audio Cd-R επιτρέπει ένα ποσοστό λαθών έως 3%, το οποίο αντιπροσωπεύει έναν εντυπωσιακό αριθμό 220 λαθών σε κάθε δευτερόλεπτο. 32 Πολύ σημαντικό είναι ότι, όταν κάποιο υλικό προορίζεται για βιομηχανική παραγωγή και σταλεί στο εργαστήριο σε μορφή CD-R, θα πρέπει πάντα να καίγεται με την τεχνική Disk at Once και όχι Track at once και με τερματισμό της εγγραφής (close session) : ΣΥΣΚΕΥΕΣ ΑΠΟΘΗΚΕΥΣΗΣ ΤΟΥ ΤΕΛΙΚΟΥ ΜΕΣΟΥ Μετά την δημιουργία και αποστολή του τελικού μέσου στο εργαστήριο τύπωσης, το μουσικό προϊόν πρέπει να αποθηκευθεί, είτε για το αρχείο του στούντιο, είτε για μελλοντική χρήση. Το μέσο αποθήκευσης σε αυτήν την περίπτωση θα πρέπει να διασφαλίσει την ποιότητα του υλικού κατά το πέρας του χρόνου. Πέρα από τους σκληρούς δίσκους που χρησιμοποιούνται συχνά και για αυτόν τον σκοπό - ιδιαίτερα μετά την εμφάνιση των DAWs - η αποθήκευση του τελικού μέσου πραγματοποιείται για μεγαλύτερη ασφάλεια και μέσω ψηφιακών κασετών που έχουν την δυνατότητα μεγάλου χώρου αποθήκευσης και γρήγορης μεταφοράς δεδομένων. Οι πιο δημοφιλείς από αυτές παρουσιάζονται παρακάτω: DDS (Digital Data Storage) Σχήμα 4.6 DDS 4 mm tape Για την αποθήκευση αρχείων (back up) είναι πιο διαδεδομένη η ψηφιακή κασέτα DDS (Digital Data Storage) γνωστή και ως 4mm tape. Η πέμπτη γενιά της, η DAT72, έχει χωρητικότητα 36GB με ταχύτητα μεταφοράς μέχρι και 3.5 MB/s, ενώ δίνεται εγγύηση τουλάχιστον για 100 χρήσεις Dominique Bassal, CD-R, master for pressing 12/11/ Audio Mastering In Your Computer, & Bob Katz, Mastering Audio: The art and the science, (Orlando: focal press, 2002), Disk at Once & Track at once,σελ About DDS, 20/01/

25 AIT (Advanced intelligent tape) Η αποθήκευση γίνεται σε Exabyte format. Η χωρητικότητα της τελευταίας της γενιάς, της SDX4-200W tape, φτάνει μέχρι και τα 200GB με ταχύτητα μεταφοράς 180MB το λεπτό. Η ιδιαιτερότητα της AIT είναι το memory-in-cassette (MIC), ένα microchip που είναι τοποθετημένο στην κασέτα και αναγνωρίζει που βρίσκονται σε συγκεκριμένα σημεία της ταινίας αποθηκευμένα κομμάτια πληροφοριών. 35 Σχήμα 4.7 AIT tapes. DLT (Digital Linear Tape) 36 Σχήμα. 4.8 Quantum DLT Drive Η κασέτα DLT της ½ ίντσας είναι ένα μέσο αποθήκευσης που έχει χωρητικότητα μέχρι και 40GB. Η τελευταία εξελιγμένη μορφή της είναι η SuperDLT II tape με χωρητικότητα μέχρι και 300 GB και ταχύτητα μεταφοράς δεδομένων μέχρι και 36MB/s. Λόγω της μεγάλης χωρητικότητας το TLD έχει γίνει το βασικό format για DVD mastering 35 What is AIT, 20/01/ DLT, 22/01/
