6 SPRENDIMAS ŠALTŲ RŪSIŲ IR GARAŽŲ LUBOMS

7 PAROC CGL 20CY NAUDOJIMAS Šaltų rūsių ir garažų lubų šiltinimui. Visų tipų naujai statomiems energiškai efektyviems pastatams, šilumos izoliacijos storis nuo 50mm iki 250 mm su nusklembtomis briaunomis. Nuo 250 iki 450mm tik gruntuotu paviršiumi. Plokščių paviršius turi būti dažomas (purškiamas) vandens dispersiniais dažais. Renovuojamų pastatų rūsiams, papildomai įvertinus rūsio perdangos konstrukcijos būklę. 7

8 PAROC CGL 20CY GAMINIO SAVYBĖS Degumo klasifikacija- A1 Stipris tempiant mt 20 kpa Stipris gniuždant m 20 kpa Šilumos laidumo koeficiento deklaruojamoji vertė D 0,037 W/mK Storis mm su nusklembtomis 45 kampu briaunomis ir gruntuotu paviršiumi. Iki 450 mm tik gruntuotu paviršiumi. Matmenys: ilgis, plotis 1200x200xmm Plaušo orientacija- statmena šiltinamų lubų paviršiui. 8

9 KA SU PAROC CGL 20CY REI 180 su min PAROC CGL 20cy 60mm monolitinei perdangai (min. 100 mm), surenkamai kiaurymėtai g/b perdangai, g/b sijoms. 9

10 PAROC CGL 20CY GAMINIO PRIVALUMAI Atitvaros šilumos izoliacija Konstrukcijų apsauga nuo ugnies Apsauga nuo triukšmo PAROC CGL20cy 200mm - α W =

11 PAVYZDŽIAI 11

12 PAVYZDŽIAI 12

13 SPRENDIMAS TINKUOJAMIEMS FASADAMS

14 PAROC LINIO 80 PANAUDOJIMAS Išorinės sudėtinės termoizoliacinės sistemos ETICS (tinkuojami fasadai). Visi naujai statomi pastatai, tame tarpe aukštuminiai ir individualūs gyv. namai energiškai efektyvūs pastatai, šilumos izoliacijos storis nuo 50mm iki 450 mm; Renovuojami pastatai, papildomai įvertinus laikančios sienos konstrukcijos būklę. 14

15 PAROC LINIO 80 Bendras šilumos izoliacijos storis pagal energinio naudingumo klases šiltinant 250 mm storio mūro sieną iš keraminių plytų (λ ds 0,6 W/(m*K)): Energinio naudingumo klasė/ Pastatų tipai A A+ A++ Gyvenamieji pastatai Viešosios paskirties pastatai Pramonės pastatai 180* 220* 280* Pastaba: * skaičiavimai atlikti kai vidaus patalpų temperatūra 20 C; 15

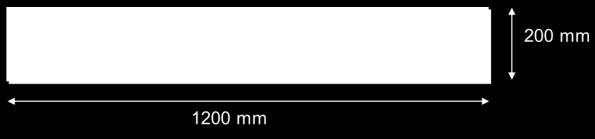

16 PAROC LINIO 80 GAMINIO SAVYBĖS Degumo klasifikacija- A1 Stipris tempiant mt 80 kpa Stipris gniuždant m 50 kpa Šilumos laidumo koeficiento deklaruojamoji vertė D 0,040 W/mK Storis mm Plaušo orientacija- statmena šiltinamos sienos paviršiui. 16

17 TL SU PAROC LINIO 80 HENKEL Ceresit Ceretherm Wool Classic KREISEL - Wärmedämm-System MW CAPAROL - Capatect WDVS A ir Capatect Longlife A 17

18 PRIVALUMAI Klijuojamos sistemos su PAROC Linio 80 atplėšimo stipris gali būti net iki 6 kartų didesnis už maksimalią projektinę vėjo apkrovą Lietuvoje. Armavimo darbus galima pradėti kitą dieną po priklijavimo, nes nebereikia skirti laiko tvirtinimo elementų montavimui. 18

19 PRIVALUMAI Kadangi sistema yra tvirtinama tik klijais, tai mechaninis tvirtinimas yra nereikalingas. Tai sutaupo laiką statybos objekte, ir išvaduoja statybininkus nuo nelengvo fizinio darbo, o užsakovą nuo papildomų išlaidų. Tvirtinimo elementai sudaro % tinkuojamų fasadų medžiagų kainos. Be to tvirtinimo elementų nereikia nei sandėliuoti, nei investuoti papildomas lėšas į juos. 19

20 PAVYZDŽIAI LIETUVOJE 20

21 PAROC LINIO 80 SIŪLĖS TARP PLOKŠČIŲ 21

22 PAVYZDŽIAI LIETUVOJE 22

23 KITOS ŠILTINIMO MEDŽIAGOS 23

24 KITOS ŠILTINIMO MEDŽIAGOS Šilumos izoliacijos medžiagos, kurių žaliava yra organinės kilmės (nafta), negali išlaikyti matmenų ir formos stabilumo. Šilumos ir šalčio poveikis gali iššaukti įtempimus, dėl kurių šilumos izoliacijos plokštės susitraukia ir išsilenkia. Tik smeigės, užtikrinančios pakankamą prispaudimo jėgą gali atlaikyti tokius įtempimus. karštis info: šaltis 24

25 AUKŠTUMINIAI PASTATAI IR GAISRO PAVOJUS Šanchajus 2010 Groznas 2013 Varšuva 2014 Budapeštas 2014 Baku 2015 Dubajus 2015, 2016 Teheranas foto:

26 PLOKŠTIEJI STOGAI PAROC PROOF

27 PAROC ROL 30+ PAROC ROB 80 Bendras šilumos izoliacijos storis pagal energinio naudingumo klases ir pastato tipą ant g/b plokštės: Energinio naudingumo klasė/ Pastatų tipai A A+ A++ Gyvenamieji pastatai Viešosios paskirties pastatai Pramonės pastatai 250* 280* 330* Pastaba: * skaičiavimai atlikti kai vidaus patalpų temperatūra 20 C; 27

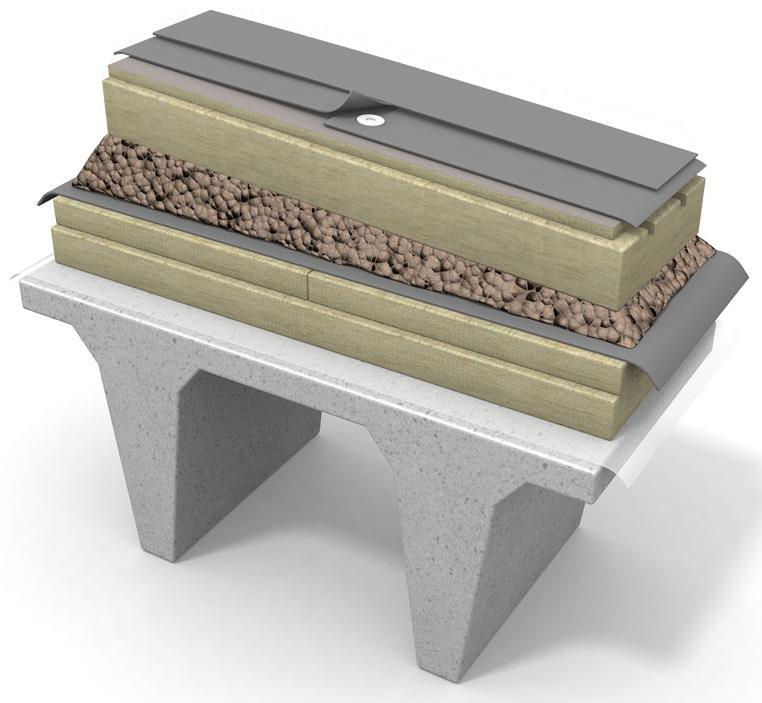

28 PAROC PROOF ENERGIŠKAI EFEKTYVIEMS PLOKŠTIESIEMS STOGAMS 28 Ruloninė hidroizoliacija PAROC ROB 80, 30 mm PAROC ROL 30, mm Vandens garų ir oro izoliacija (sena danga, 200mkr plėvelė) G/b plokštė Paroc Group Oy Ruloninė hidroizoliacija PAROC ROB 80, 30 mm PAROC ROL 30, mm Vandens garų ir oro izoliacija (sena danga, 200mkr plėvelė) PAROC ROB 80, 30mm Trapecinės skardos lakštų paklotas

29 PAROC PROOF SISTEMOS GAMINIAI PAROC ROL 30 (vertikaliai orientuotas plaušas) λ D 0,038 W/mK σ m stipris gniuždant arba gniuždomasis įtempis 30 kpa Storis mm Plotis, ilgis 200x2400 mm Degumo klasifikavimas pagal Euro klases A1 PAROC ROB 80 (g) (viršutinė plokštė) λ D 0,038 W/mK σ 10 gniuždomasis įtempis prie 10 proc. deformacijos 80 kpa Storis 30mm Plotis, ilgis 1200x1800 mm Degumo klasifikavimas pagal Euro klases A1 29

30 KODĖL PAROC PROOF? Mažiau reikia šilumos izoliacijos sluoksnių. PAROC ROL 30 gaminio akmens vatos plaušas yra statmenas stogo paviršiui todėl tokie stogai yra kieti. Svarbu montuojant papildomą įrangą (pvz. fotovoltinės sistemos, saulės kolektoriai karštam vandeniui...) Patogesnis ir kokybiškesnis stogo įrengimas. Lengvesnės plokštės plokštes gali kloti vienas darbininkas. Paprastai suglaudžiamos tarpusavyje be papildomo siūlių užtaisymo. Mažiau atliekų. Degumo klasifikacija pagal Euro klases - A1(NEDEGŪS) 30

31 PAVYZDŽIAI LIETUVOJE Lietuvoje jau yra suprojektuota ~ m2 stogų. Renovacija ir nauja statyba. Visų tipų pastatai: gyvenamieji, viešosios paskirties ir pramonės. 31

32 PAVYZDŽIAI LIETUVOJE 32

33 VATA NUOLYDŽIAMS FORMUOTI

34 PLOKŠTIEJI STOGAI STR :2008, statinių konstrukcijos. Stogai Plokštiesiems neeksploatuojamiems stogams priskiriami stogai, kurių nuolydis ne mažesnis kaip 0,7 ir ne didesnis kaip 7. Stogo nuolydžio laipsniais perskaičiavimas į nuolydį procentais Stogo nuolydis Laipsniais, Procentais, % 0,70 1,25 1,00 1,75 1,40 2,50 1,50 2,62 2,00 3,49 2,50 4,37 2,90 5,00 3,00 5,24 4,00 6,99 5,00 8,75 6,00 10,51 7,00 12,28 34

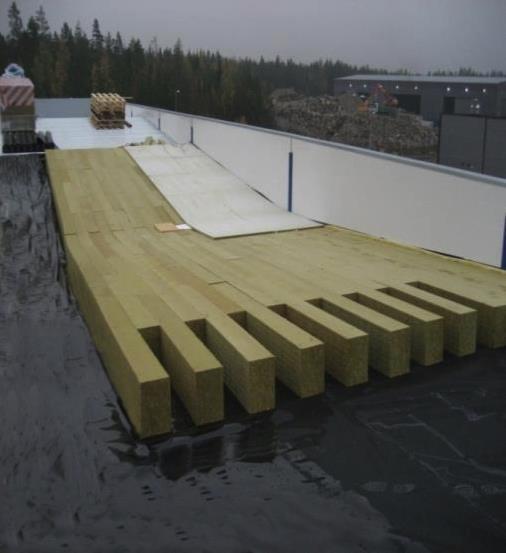

35 STOGO NUOLYDŽIŲ FORMAVIMO BŪDAI 35

36 PAROC ROU 60 5 Nuolydis 1:40, arba 1,40⁰ arba 2,5% σ 10 = 60 kpa λ D = 0,038 W/mK Storiai, mm: Nuolydis formuojamas per plokštės plotį /35 35/50 50/65 65/80 60/60 36

37 GAMINIŲ POREIKIS PAGAL ŠLAITO ILGĮ Stogo šlaito ilgis, mm; (plotis 1200 mm), nuolydžio aukštis, mm; 600, , /30 30/50 50/65 65/80 60/ , , , , , , , , , , , , Paroc 4 Group Oy

38 PAROC ROU 60 5 Vidinis vandens nuvedimas, formuojamas voko principu, kuomet įrengiamos plokštumos tarpusavyje kertasi įstrižainėmis 45 kampu. 38

39 GAMINIŲ POREIKIS PAGAL 2 ŠLAITŲ ILGIUS Stogo šlaitų ilgis, mm, nuolydžio aukštis mm 20/30 30/50 50/65 65/80 60/ x1200, x2400, x3600, x4800, x6000, x7200, x8400, x9600, x10800,

40 ARCHITEKTO PATEIKTAS BRĖŽINYS 40

41 PAROC REKOMENDACIJA NUOLYDŽIAMS 41
