1 91, 9325, 9330

2

3 ThinkCentre Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

4 Σηµείωση Πριν χρησιµοποιήσετε τις πληροϕορίες αυτές και το προϊ ν στο οποίο αναϕέρονται, βεβαιωθείτε τι έχετε διαβάσει και κατανοήσει το περιεχ µενο του Οδηγο ασϕάλειας και εγγ ησης για αυτ το προϊ ν, καθώς και τις Ειδικές παρατηρήσεις, στη σελίδα 45. Πρώτη έκδοση (Α γουστος 2007) Copyright Lenovo Portions Copyright International Business Machines Corporation 2005, Με την επιϕ λαξη παντ ς δικαιώµατος.

5 Περιεχ µενα Σχήµατα v Κεϕάλαιο 1. Σηµαντικές πληροϕορίες για την ασϕάλεια Κεϕάλαιο 2. Επισκ πηση Πρ σθετες πηγές πληροϕοριών Χειρισµ ς συσκευών ευαίσθητων στο στατικ ηλεκτρισµ Θέσεις Εντοπισµ ς υποδοχών στην πρ σοψη του υπολογιστή 5 Εντοπισµ ς υποδοχών στο πίσω µέρος του υπολογιστή Εντοπισµ ς εξαρτηµάτων Αναγνώριση εξαρτηµάτων στην πλακέτα συστήµατος 9 Κεϕάλαιο 3. Εγκατάσταση προαιρετικών συσκευών και αντικατάσταση υλικο εξοπλισµο.. 11 Εγκατάσταση εξωτερικών προαιρετικών συσκευών..11 Εγκατάσταση εσωτερικών προαιρετικών συσκευών..12 Άνοιγµα του καλ µµατος Πρ σβαση στην πλακέτα συστήµατος και στις µονάδες Εγκατάσταση καρτών Εγκατάσταση εσωτερικών µονάδων ιαγραϕή κωδικο πρ σβασης που έχει χαθεί ή ξεχαστεί (εκκαθάριση του CMOS) Αντικατάσταση της µπαταρίας Αντικατάσταση του τροϕοδοτικο Αντικατάσταση της ψ κτρας Αντικατάσταση µονάδας σκληρο δίσκου Αντικατάσταση µονάδας οπτικο δίσκου Αντικατάσταση της µονάδας δισκέτας Εγκατάσταση ή αντικατάσταση µονάδας µνήµης...33 Αντικατάσταση κάρτας προσαρµογέα Αντικατάσταση της µονάδας ανεµιστήρα Αντικατάσταση του πληκτρολογίου Αντικατάσταση του ποντικιο Κεϕάλαιο 4. Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο.. 39 Ενηµέρωση του BIOS απ δισκέτα ή CD-ROM...41 Αποκατάσταση µετά απ αποτυχία ενηµέρωσης του POST/BIOS Απ κτηση προγραµµάτων οδήγησης συσκευών...42 Κεϕάλαιο 5. Μηχανισµοί ασϕάλισης.. 43 Κλειδαριά τ που Kensington Προστασία µέσω κωδικο πρ σβασης Παράρτηµα. Ειδικές παρατηρήσεις.. 45 Σηµείωση σχετικά µε την έξοδο τηλε ρασης Εµπορικά σήµατα Ευρετήριο Lenovo Portions IBM Corp. 2005, iii

6 iv ThinkCentre Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

7 Σχήµατα 1. Στοιχεία ελέγχου και υποδοχές Θέσεις των υποδοχών Θέσεις εξαρτηµάτων Θέσεις επιµέρους στοιχείων πλακέτας συστήµατος 9 5. Απελευθέρωση του καλ µµατος Απελευθέρωση του τµήµατος τοποθέτησης µονάδων Εγκατάσταση της κάρτας Θέσεις θηκών για εσωτερικές µονάδες Απελευθέρωση του τµήµατος τοποθέτησης µονάδων Κλείδωµα της µονάδας οπτικο δίσκου Σ νδεση της υποδοχής πέντε συρµάτων στη µονάδα Αϕαίρεση της πρ σοψης Πρ σβαση στα καλώδια Εγκατάσταση νέας µονάδας Αϕαίρεση µπαταρίας Εγκατάσταση µπαταρίας Βίδες στερέωσης τροϕοδοτικο Πρ σβαση στην πλακέτα συστήµατος Υποδοχές στην πλακέτα συστήµατος Αϕαίρεση του τροϕοδοτικο Πρ σβαση στην ψ κτρα Αϕαίρεση της ψ κτρας Πρ σβαση στη µονάδα σκληρο δίσκου Αϕαίρεση της µονάδας σκληρο δίσκου Αϕαίρεση της µονάδας σκληρο δίσκου και αποσ νδεση των καλωδίων Πρ σβαση στη µονάδα οπτικο δίσκου Αϕαίρεση της µονάδας οπτικο δίσκου Πρ σβαση στη µονάδα δισκέτας Αϕαίρεση της µονάδας δισκέτας Αϕαίρεση της µονάδας µνήµης Εγκατάσταση της µονάδας µνήµης Άνοιγµα του κλιπ συγκράτησης και αϕαίρεση της κάρτας προσαρµογέα Πρ σβαση στη µονάδα ανεµιστήρα Υποδοχές πληκτρολογίου (τυπική και USB) Αντικατάσταση ποντικιο Πέρασµα καλωδίων Υποδοχή κλειδαριάς τ που Kensington Lenovo Portions IBM Corp. 2005, v

8 vi ThinkCentre Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

9 Κεϕάλαιο 1. Σηµαντικές πληροϕορίες για την ασϕάλεια ΠΡΟΣΟΧΗ: Πριν χρησιµοποιήσετε αυτ τον οδηγ, είναι σηµαντικ να έχετε διαβάσει και κατανοήσει λες τις πληροϕορίες ασϕάλειας για αυτ το προϊ ν. Ανατρέξτε στον Οδηγ ασϕάλειας και εγγ ησης που λάβατε µαζί µε το προϊ ν για τις πιο πρ σϕατες πληροϕορίες σχετικά µε την ασϕάλεια. Όταν έχετε διαβάσει και κατανοήσει τις πληροϕορίες ασϕάλειας που περιέχονται σε αυτ τον οδηγ, µειώνεται σηµαντικά ο κίνδυνος να υποστείτε προσωπικ τραυµατισµ και να προκληθεί ζηµιά στον υπολογιστή σας. Lenovo Portions IBM Corp. 2005,

10 2 ThinkCentre Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

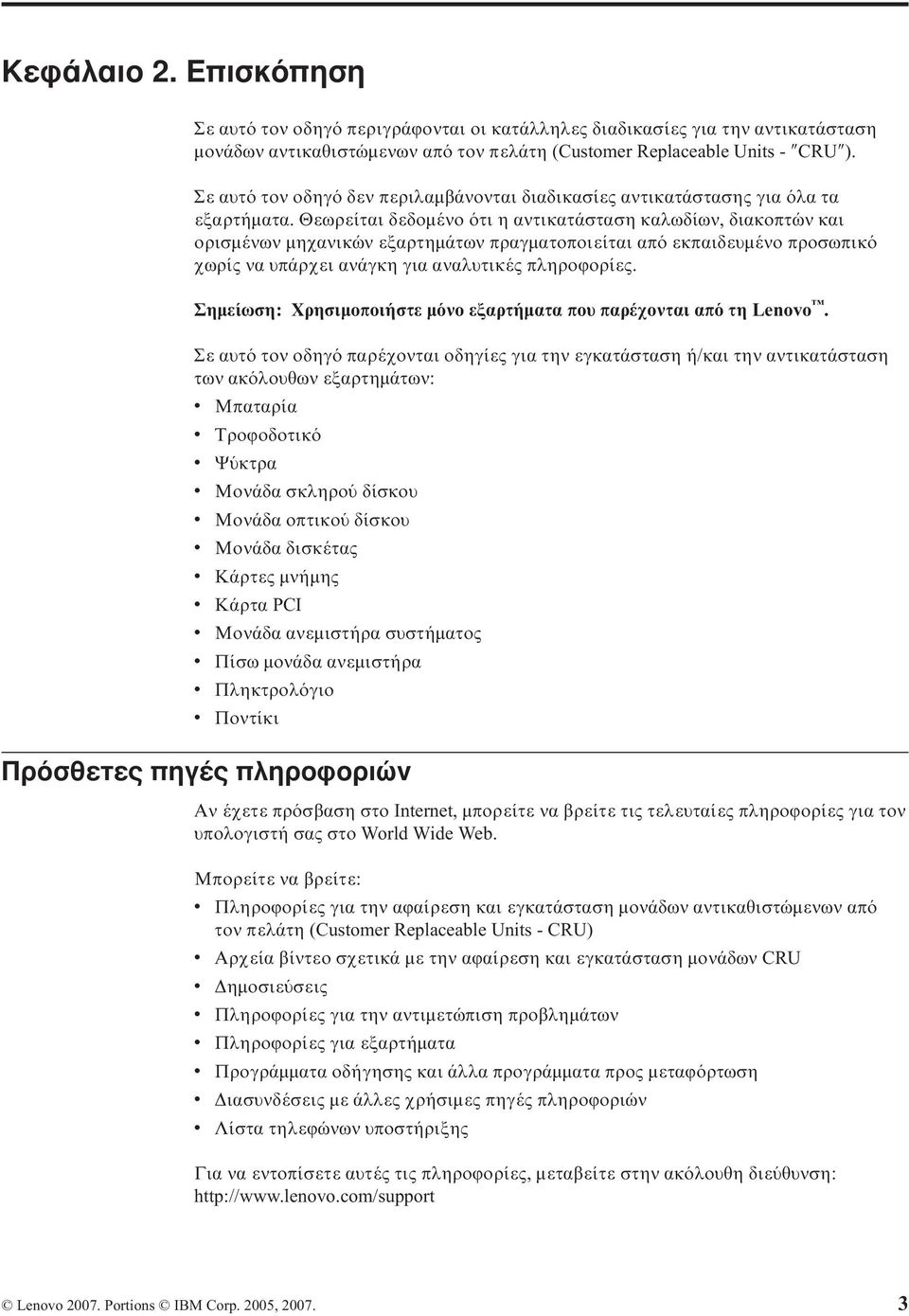

11 Κεϕάλαιο 2. Επισκ πηση Σε αυτ τον οδηγ περιγράϕονται οι κατάλληλες διαδικασίες για την αντικατάσταση µονάδων αντικαθιστώµενων απ τον πελάτη (Customer Replaceable Units - CRU ). Σε αυτ τον οδηγ δεν περιλαµβάνονται διαδικασίες αντικατάστασης για λα τα εξαρτήµατα. Θεωρείται δεδοµένο τι η αντικατάσταση καλωδίων, διακοπτών και ορισµένων µηχανικών εξαρτηµάτων πραγµατοποιείται απ εκπαιδευµένο προσωπικ χωρίς να υπάρχει ανάγκη για αναλυτικές πληροϕορίες. Σηµείωση: Χρησιµοποιήστε µ νο εξαρτήµατα που παρέχονται απ τη Lenovo. Σε αυτ τον οδηγ παρέχονται οδηγίες για την εγκατάσταση ή/και την αντικατάσταση των ακ λουθων εξαρτηµάτων: v v v Μπαταρία Τροϕοδοτικ Ψ κτρα v Μονάδα σκληρο δίσκου v Μονάδα οπτικο δίσκου v Μονάδα δισκέτας v Κάρτες µνήµης v Κάρτα PCI v Μονάδα ανεµιστήρα συστήµατος v Πίσω µονάδα ανεµιστήρα v v Πληκτρολ γιο Ποντίκι Πρ σθετες πηγές πληροϕοριών Αν έχετε πρ σβαση στο Internet, µπορείτε να βρείτε τις τελευταίες πληροϕορίες για τον υπολογιστή σας στο World Wide Web. Μπορείτε να βρείτε: v Πληροϕορίες για την αϕαίρεση και εγκατάσταση µονάδων αντικαθιστώµενων απ τον πελάτη (Customer Replaceable Units - CRU) v Αρχεία βίντεο σχετικά µε την αϕαίρεση και εγκατάσταση µονάδων CRU v ηµοσιε σεις v Πληροϕορίες για την αντιµετώπιση προβληµάτων v Πληροϕορίες για εξαρτήµατα v Προγράµµατα οδήγησης και άλλα προγράµµατα προς µεταϕ ρτωση v ιασυνδέσεις µε άλλες χρήσιµες πηγές πληροϕοριών v Λίστα τηλεϕώνων υποστήριξης Για να εντοπίσετε αυτές τις πληροϕορίες, µεταβείτε στην ακ λουθη διε θυνση: Lenovo Portions IBM Corp. 2005,

12 Χειρισµ ς συσκευών ευαίσθητων στο στατικ ηλεκτρισµ Μην ανοίξετε τη συσκευασία προστασίας απ στατικ ηλεκτρισµ η οποία περιέχει το νέο εξάρτηµα µέχρι να αϕαιρέσετε το ελαττωµατικ εξάρτηµα απ τον υπολογιστή και να είστε έτοιµοι να εγκαταστήσετε το νέο εξάρτηµα. Ο στατικ ς ηλεκτρισµ ς, παρ τι είναι ακίνδυνος για τους ανθρώπους, µπορεί να προκαλέσει σοβαρές βλάβες στα λειτουργικά µέρη και τα εξαρτήµατα του υπολογιστή. Όταν µεταχειρίζεστε εξαρτήµατα και άλλα λειτουργικά µέρη του υπολογιστή, να λαµβάνετε τις ακ λουθες προϕυλάξεις για να αποϕ γετε την πρ κληση ζηµιάς απ στατικ ηλεκτρισµ : v Περιορίστε τις κινήσεις σας. Οι κινήσεις µπορο ν να προκαλέσουν τη συσσώρευση στατικο ηλεκτρισµο γ ρω σας. v Να χειρίζεστε πάντα τα εξαρτήµατα και άλλα λειτουργικά µέρη µε προσοχή. Πιάνετε τις κάρτες, τις πλακέτες συστήµατος, τους µικροεπεξεργαστές και τις µονάδες µνήµης απ τις άκρες. Ποτέ µην αγγίζετε εκτεθειµένα κυκλώµατα. v Μην αϕήνετε άλλους να αγγίζουν τα εξαρτήµατα και άλλα λειτουργικά µέρη. v Πριν εγκαταστήσετε ένα νέο εξάρτηµα, ακουµπήστε την προστατευτική συσκευασία του σε ένα µεταλλικ κάλυµµα θ ρας ή σε άλλη άβαϕη µεταλλική επιϕάνεια του υπολογιστή για τουλάχιστον δ ο δευτερ λεπτα. Με τον τρ πο αυτ µειώνεται ο στατικ ς ηλεκτρισµ ς στη συσκευασία και στο σώµα σας. v Αν είναι δυνατ, εγκαταστήστε το εξάρτηµα αµέσως µ λις το αϕαιρέσετε απ τη συσκευασία, χωρίς να το ακουµπήσετε πουθενά. Αν αυτ δεν είναι δυνατ, τοποθετήστε την προστατευτική συσκευασία σε µια λεία και επίπεδη επιϕάνεια και τοποθετήστε το εξάρτηµα επάνω της. v Μην τοποθετήσετε το εξάρτηµα επάνω στο κάλυµµα του υπολογιστή ή σε άλλη µεταλλική επιϕάνεια. 4 ThinkCentre Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

13 Θέσεις Σε αυτ το κεϕάλαιο παρέχονται εικ νες οι οποίες θα σας βοηθήσουν να εντοπίσετε τις υποδοχές, τα στοιχεία ελέγχου και τα εξαρτήµατα του υπολογιστή. Εντοπισµ ς υποδοχών στην πρ σοψη του υπολογιστή Στο Σχήµα 1 µπορείτε να δείτε τη θέση των στοιχείων ελέγχου και των υποδοχών που βρίσκονται στην πρ σοψη του υπολογιστή. Σηµείωση: Τα στοιχεία ελέγχου και οι υποδοχές που απεικονίζονται παρακάτω δεν υπάρχουν σε λα τα µοντέλα. Σχήµα 1. Στοιχεία ελέγχου και υποδοχές 1 Μονάδα δισκέτας (ορισµένα 6 Υποδοχή USB µοντέλα) 2 ιακ πτης λειτουργίας 7 Υποδοχή σ νδεσης µικροϕώνου 3 Φωτεινή ένδειξη δραστηρι τητας 8 Υποδοχή σ νδεσης ακουστικών µονάδας σκληρο δίσκου 4 Φωτεινή ένδειξη λειτουργίας 9 Υποδοχή USB 5 Μονάδα οπτικο δίσκου (ορισµένα µοντέλα) Κεϕάλαιο 2. Επισκ πηση 5

14 Εντοπισµ ς υποδοχών στο πίσω µέρος του υπολογιστή Στο Σχήµα 2 µπορείτε να δείτε τις θέσεις των υποδοχών στο πίσω µέρος του υπολογιστή. Μερικές απ τις υποδοχές στο πίσω µέρος του υπολογιστή έχουν κωδικ χρωµατισµ που βοηθά στη σωστή σ νδεση των καλωδίων στον υπολογιστή. Σχήµα 2. Θέσεις των υποδοχών 1 Υποδοχή καλωδίου παροχής 9 Υποδοχές USB (2) ρε µατος 2 ιαγνωστικά LED τροϕοδοτικο 10 Εξωτερική υποδοχή SATA 3 Υποδοχή εισ δου ήχου 11 Υποδοχές USB (4) 4 Υποδοχή εξ δου ήχου 12 Υποδοχή Ethernet 5 Μικρ ϕωνο 13 Υποδοχή κάρτας γραϕικών PCI Express x16 6 Σειριακή θ ρα 14 Υποδοχή κάρτας PCI 7 Παράλληλη θ ρα 15 Σειριακή θ ρα (ορισµένα µοντέλα) 8 Υποδοχή οθ νης VGA 6 ThinkCentre Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

15 Υποδοχή Περιγραϕή Υποδοχές USB Χρησιµοποιο νται για τη σ νδεση συσκευών που απαιτο ν σ νδεση τ που USB (Universal Serial Bus) (π.χ. ένα ποντίκι USB, ένα πληκτρολ γιο USB, ένας σαρωτής (scanner) USB ή ένας εκτυπωτής USB). Εάν έχετε περισσ τερες απ οκτώ συσκευές USB, µπορείτε να αγοράσετε ένα USB hub, το οποίο σας επιτρέπει να συνδέσετε επιπλέον συσκευές USB. Υποδοχή Ethernet Χρησιµοποιείται για τη σ νδεση καλωδίου Ethernet για δίκτυο LAN. Σηµείωση: Για να λειτουργεί ο υπολογιστής εντ ς των ορίων FCC Class B, χρησιµοποιήστε καλώδιο Ethernet Κατηγορίας 5. Σειριακή θ ρα Χρησιµοποιείται για τη σ νδεση εξωτερικο modem, σειριακο εκτυπωτή ή άλλων συσκευών που χρησιµοποιο ν σειριακή υποδοχή 9 ακροδεκτών. Παράλληλη θ ρα Χρησιµοποιείται για τη σ νδεση παράλληλου εκτυπωτή, παράλληλου σαρωτή (scanner) ή άλλης συσκευής που χρησιµοποιεί παράλληλη υποδοχή 25 ακροδεκτών. Υποδοχή εισ δου ήχου Χρησιµοποιείται για τη λήψη σηµάτων ήχου απ εξωτερική συσκευή ήχου, π.χ. απ ένα στερεοϕωνικ σ στηµα. Η σ νδεση µε µια εξωτερική συσκευή ήχου γίνεται µε ένα καλώδιο µεταξ της υποδοχής εξ δου ήχου της συσκευής και της υποδοχής εισ δου ήχου του υπολογιστή. Υποδοχή εξ δου ήχου Χρησιµοποιείται για την αποστολή ηχητικών σηµάτων απ τον υπολογιστή σε εξωτερικές συσκευές, π.χ. στερεοϕωνικά ηχεία µε ενσωµατωµένο ενισχυτή, ακουστικά, συνθεσάιζερ, ή στην υποδοχή εισ δου εν ς στερεοϕωνικο συστήµατος ή άλλης εξωτερικής συσκευής ηχογράϕησης. Εντοπισµ ς εξαρτηµάτων Για πληροϕορίες σχετικά µε το άνοιγµα του καλ µµατος, ανατρέξτε στην εν τητα Άνοιγµα του καλ µµατος στη σελίδα 12. Στο Σχήµα 3 στη σελίδα 8 απεικονίζεται η θέση των διαϕ ρων εξαρτηµάτων του υπολογιστή σας. Κεϕάλαιο 2. Επισκ πηση 7

16 Σχήµα 3. Θέσεις εξαρτηµάτων 1 Μονάδα σκληρο δίσκου 5 Υποδοχές µνήµης (4) 2 Μικροεπεξεργαστής και ψ κτρα 6 Μπαταρία 3 Μονάδα οπτικο δίσκου (π.χ. CD ή 7 Μονάδα τροϕοδοτικο DVD) 4 Μονάδα δισκέτας 8 ThinkCentre Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

17 Αναγνώριση εξαρτηµάτων στην πλακέτα συστήµατος Στο Σχήµα 4 παρουσιάζονται οι θέσεις των διαϕ ρων τµηµάτων της πλακέτας συστήµατος. Σχήµα 4. Θέσεις επιµέρους στοιχείων πλακέτας συστήµατος 1 Υποδοχή παροχής ρε µατος τεσσάρων ακίδων 9 ιακ πτης εκκαθάρισης CMOS/αποκατάστασης 2 Υποδοχές µνήµης 10 Υποδοχή PCI-e X16 3 Υποδοχή εισ δου/εξ δου ήχου 11 Υποδοχή PCI (πρ σοψη) 4 Μπαταρία 12 Υποδοχή σ νδεσης µονάδας δισκέτας 5 Υποδοχή παροχής ρε µατος Ανεµιστήρας µικροεπεξεργαστή ακίδων 6 Υποδοχή SATA 14 ιακ πτης παρουσίας καλ µµατος (προστασία απ µη εξουσιοδοτηµένη πρ σβαση) 7 Ανεµιστήρας συστήµατος 15 Υποδοχή σ νδεσης αισθητήρα θερµοκρασίας 8 Υποδοχή USB (πρ σοψη) 16 Μικροεπεξεργαστής και ψ κτρα Κεϕάλαιο 2. Επισκ πηση 9

18 10 ThinkCentre Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

19 Κεϕάλαιο 3. Εγκατάσταση προαιρετικών συσκευών και αντικατάσταση υλικο εξοπλισµο Σε αυτ το κεϕάλαιο παρέχεται µια σ ντοµη εισαγωγή στις προαιρετικές συσκευές και αναβαθµίσεις που είναι διαθέσιµες για τον υπολογιστή σας. Μπορείτε να επεκτείνετε τις δυνατ τητες του υπολογιστή σας προσθέτοντας µνήµη, µονάδες ή προσαρµογείς ( κάρτες ). Για να εγκαταστήσετε µια προαιρετική συσκευή, ακολουθήστε τις παρο σες οδηγίες καθώς και τις οδηγίες που παρέχονται µε τη συσκευή. Προσοχή Μην ανοίξετε τον υπολογιστή και µην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε τις Σηµαντικές πληροϕορίες ασϕάλειας στον Οδηγ ασϕάλειας και εγγ ησης που συνοδε ει τον υπολογιστή. Για να αποκτήσετε ένα αντίγραϕο του Οδηγο ασϕάλειας και εγγ ησης επισκεϕτείτε το δικτυακ τ πο υποστήριξης της Lenovo στη διε θυνση Σηµείωση: Χρησιµοποιήστε µ νο εξαρτήµατα που παρέχονται απ τη Lenovo. Εγκατάσταση εξωτερικών προαιρετικών συσκευών Μπορείτε να συνδέσετε εξωτερικά ηχεία, έναν εκτυπωτή ή ένα σαρωτή (scanner) µε τον υπολογιστή σας. Πέραν της ϕυσικής σ νδεσης, για ορισµένες προαιρετικές συσκευές πρέπει να εγκαταστήσετε πρ σθετο λογισµικ. Όταν θέλετε να προσθέσετε µια εξωτερική προαιρετική συσκευή, ανατρέξτε στις εν τητες Εντοπισµ ς υποδοχών στο πίσω µέρος του υπολογιστή στη σελίδα 6 και Εντοπισµ ς υποδοχών στην πρ σοψη του υπολογιστή στη σελίδα 5 για να εντοπίσετε την κατάλληλη υποδοχή και στη συνέχεια ακολουθήστε τις οδηγίες που παρέχονται µε την προαιρετική συσκευή για να πραγµατοποιήσετε τη σ νδεση και να εγκαταστήσετε το απαραίτητο λογισµικ ή πρ γραµµα οδήγησης (driver) για τη λειτουργία της συσκευής. Lenovo Portions IBM Corp. 2005,

20 Εγκατάσταση εσωτερικών προαιρετικών συσκευών Σηµαντικ ιαβάστε την εν τητα Χειρισµ ς συσκευών ευαίσθητων στο στατικ ηλεκτρισµ στη σελίδα 4 πριν ανοίξετε το κάλυµµα του υπολογιστή. Άνοιγµα του καλ µµατος Σηµαντικ Πριν ανοίξετε το κάλυµµα, κλείστε τον υπολογιστή και περιµένετε 3 έως 5 λεπτά µέχρι να µειωθεί η θερµοκρασία στο εσωτερικ του. Για να ανοίξετε το κάλυµµα του υπολογιστή: 1. Αϕαιρέστε λα τα µέσα (δισκέτες, CD ή ταινίες) απ τις µονάδες, τερµατίστε το λειτουργικ σ στηµα και απενεργοποιήστε λες τις συνδεδεµένες συσκευές και τον υπολογιστή. 2. Αποσυνδέστε λα τα καλώδια παροχής ρε µατος απ τις πρίζες. 3. Αποσυνδέστε τα καλώδια που είναι συνδεδεµένα στον υπολογιστή. Αυτ ισχ ει για τα καλώδια ρε µατος, τα καλώδια εισ δου/εξ δου και οποιαδήποτε άλλα καλώδια είναι συνδεδεµένα στον υπολογιστή. Ανατρέξτε στην εν τητα Εντοπισµ ς υποδοχών στην πρ σοψη του υπολογιστή στη σελίδα 5 και στην εν τητα Εντοπισµ ς υποδοχών στο πίσω µέρος του υπολογιστή στη σελίδα Αϕαιρέστε τις συσκευές ασϕάλισης του καλ µµατος του υπολογιστή. 5. Πιέστε τα κουµπιά που υπάρχουν στο πλάι του υπολογιστή και ανασηκώστε το κάλυµµα προς τα επάνω. Σχήµα 5. Απελευθέρωση του καλ µµατος 12 ThinkCentre Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

21 Πρ σβαση στην πλακέτα συστήµατος και στις µονάδες Για να αποκτήσετε πρ σβαση στην πλακέτα συστήµατος και στις µονάδες: 1. Ανοίξτε το κάλυµµα του υπολογιστή. Ανατρέξτε στην εν τητα Άνοιγµα του καλ µµατος στη σελίδα Σε ορισµένα µοντέλα, µπορεί να χρειαστεί να τραβήξετε το τµήµα τοποθέτησης µονάδων (drive bay assembly) προς τα πάνω και στη συνέχεια να τραβήξετε τη µονάδα σκληρο δίσκου προς τα πάνω για να αποκτήσετε πρ σβαση στα εσωτερικά στοιχεία (βλ. Σχήµα 6). Σηµείωση: Βεβαιωθείτε τι σηµειώνετε τη θέση των καλωδίων που αποσυνδέετε απ τις µονάδες ή απ την πλακέτα συστήµατος. Προσοχή: Θα πρέπει να στερεώσετε τη µονάδα σκληρο δίσκου στη θέση της πριν κλείσετε το κάλυµµα, για να αποϕ γετε την πρ κληση ζηµιάς στη µονάδα σκληρο δίσκου. Σχήµα 6. Απελευθέρωση του τµήµατος τοποθέτησης µονάδων Κεϕάλαιο 3. Εγκατάσταση προαιρετικών συσκευών και αντικατάσταση υλικο εξοπλισµο 13

22 Εγκατάσταση καρτών Στην εν τητα αυτή παρέχονται πληροϕορίες και οδηγίες για την εγκατάσταση και αϕαίρεση καρτών PCI. Ο υπολογιστής σας διαθέτει µία υποδοχή για κάρτα PCI και µία υποδοχή για κάρτα PCI Express x1. Για να εγκαταστήσετε µια κάρτα PCI: 1. Ανοίξτε το κάλυµµα του υπολογιστή. Ανατρέξτε στην εν τητα Άνοιγµα του καλ µµατος στη σελίδα Καθώς κρατάτε το πίσω µέρος του περιβλήµατος του υπολογιστή προς τα κάτω, γυρίστε το κλιπ συγκράτησης της κάρτας 1 στη θέση ανοίγµατος. Αϕαιρέστε οποιεσδήποτε εγκατεστηµένες κάρτες 2. Βλ. Σχήµα 7. Σχήµα 7. Εγκατάσταση της κάρτας 3. Αϕαιρέστε τη νέα κάρτα απ τη συσκευασία προστασίας απ στατικ ηλεκτρισµ. 14 ThinkCentre Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

23 4. Εγκαταστήστε την κάρτα στην κατάλληλη υποδοχή στην υποδοχή κάρτας της πλακέτας συστήµατος. Σηµείωση: Η λευκή υποδοχή είναι για την κάρτα PCI και η µα ρη υποδοχή για την κάρτα PCI Express x1. 5. Γυρίστε το κλιπ συγκράτησης της κάρτας στη θέση κλειδώµατος. Επ µενες ενέργειες: v Για να εγκαταστήσετε κάποια άλλη προαιρετική συσκευή, µεταβείτε στην κατάλληλη εν τητα. v Για να ολοκληρώσετε την εγκατάσταση, µεταβείτε στο Κεϕάλαιο 4, Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο, στη σελίδα 39. Εγκατάσταση εσωτερικών µονάδων Στην εν τητα αυτή παρέχονται πληροϕορίες και οδηγίες για την εγκατάσταση και την αϕαίρεση εσωτερικών µονάδων. Οι εσωτερικές µονάδες είναι συσκευές που ο υπολογιστής σας χρησιµοποιεί για την ανάγνωση και την αποθήκευση δεδοµένων. Μπορείτε να προσθέσετε µονάδες στον υπολογιστή σας για να αυξήσετε τη χωρητικ τητά του και για να έχετε τη δυνατ τητα να χρησιµοποιείτε και άλλα είδη µέσων αποθήκευσης. Ορισµένα απ τα είδη µονάδων που είναι διαθέσιµα για τον υπολογιστή σας είναι τα εξής: v Μονάδες σκληρο δίσκου SATA (Serial Advanced Technology Attachment) ή ESATA (External Serial Advanced Technology Attachment) v Μονάδες οπτικο δίσκου SATA, π.χ. CD ή DVD v Μονάδες αϕαιρέσιµων µέσων Σηµείωση: Τα παραπάνω είδη µονάδων αναϕέρονται επίσης ως µονάδες IDE (integrated drive electronics). Οι εσωτερικές µονάδες εγκαθίστανται σε θήκες (bays). Στο παρ ν εγχειρίδιο, οι θήκες αναϕέρονται ως θήκη 1, θήκη 2 κ.ο.κ. Όταν εγκαθιστάτε µια εσωτερική µονάδα, είναι σηµαντικ να έχετε υπ ψη σας τον τ πο και το µέγεθος της µονάδας που µπορείτε να εγκαταστήσετε σε κάθε θήκη. Επίσης θα πρέπει να είστε ιδιαίτερα προσεκτικοί µε τη σ νδεση των κατάλληλων καλωδίων στην εσωτερική µονάδα. Κεϕάλαιο 3. Εγκατάσταση προαιρετικών συσκευών και αντικατάσταση υλικο εξοπλισµο 15

24 Προδιαγραϕές µονάδων Ο υπολογιστής σας παρέχεται µε τις ακ λουθες προεγκατεστηµένες µονάδες: v Μια µονάδα οπτικο δίσκου στη θήκη 1 (ορισµένα µοντέλα) v Μια µονάδα δισκέτας 3,5 ιντσών στη θήκη 2 (ορισµένα µοντέλα) v Μια µονάδα σκληρο δίσκου 5,25 ιντσών Οι θήκες που δεν έχει εγκατασταθεί µονάδα διαθέτουν ένα έλασµα προστασίας απ στατικ ηλεκτρισµ και ένα κάλυµµα θήκης. Στο Σχήµα 8 µπορείτε να δείτε τις θέσεις των θηκών για τις εσωτερικές µονάδες του υπολογιστή. Σχήµα 8. Θέσεις θηκών για εσωτερικές µονάδες Ακολουθεί µια περιγραϕή των τ πων και των διαστάσεων των µονάδων που µπορείτε να εγκαταστήσετε σε κάθε θήκη: 1 Θήκη 1 - Μέγιστο ψος: 43,0 mm Μονάδες οπτικο δίσκου, π.χ. CD ή DVD (προεγκατεστηµένες σε ορισµένα µοντέλα) Μονάδα σκληρο δίσκου 3,5 ιντσών (απαιτείται στήριγµα τ που Universal Adapter Bracket, 5,25-3,5 ιντσών) * Μονάδα σκληρο δίσκου 5,25 ιντσών 2 Θήκη 2 - Μέγιστο ψος: 12,7 mm Μονάδα δισκέτας 3,5 ιντσών (προεγκατεστηµένη σε ορισµένα µοντέλα) 3 Θήκη 3 - Εσωτερική µονάδα σκληρο δίσκου Μονάδα σκληρο δίσκου 5,25 ιντσών * Μπορείτε να αποκτήσετε ένα στήριγµα Universal Adapter Bracket, 5,25-3,5 ιντσών, απ κάποιο κατάστηµα υπολογιστών ή µέσω του Κέντρο υποστήριξης πελατών. 16 ThinkCentre Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

25 Εγκατάσταση µονάδας στη θήκη 1 Για να εγκαταστήσετε µια µονάδα οπτικο δίσκου στη θήκη 1: 1. Ανοίξτε το κάλυµµα του υπολογιστή. Ανατρέξτε στην εν τητα Άνοιγµα του καλ µµατος στη σελίδα Τραβήξτε προς τα επάνω το τµήµα τοποθέτησης µονάδων (drive bay assembly) για να αποκτήσετε πρ σβαση στα καλώδια και στη συνέχεια αϕαιρέστε τα καλώδια απ τη µονάδα. Βλ. Σχήµα 9. Σχήµα 9. Απελευθέρωση του τµήµατος τοποθέτησης µονάδων 3. Αϕαιρέστε προσεκτικά το µεταλλικ έλασµα απ τη θήκη χρησιµοποιώντας ένα κατσαβίδι µε επίπεδη µ τη. 4. Εάν θέλετε να εγκαταστήσετε µια µονάδα αϕαιρέσιµων µέσων αποθήκευσης, πως µια µονάδα οπτικο δίσκου, αϕαιρέστε το πλαστικ καπάκι απ την πρ σοψη πιέζοντας τα πλαστικά κλιπ που το ασϕαλίζουν στο εσωτερικ της πρ σοψης. Σηµείωση: Εάν εγκαθιστάτε µια µονάδα σκληρο δίσκου 3,5 ιντσών, θα πρέπει να χρησιµοποιήσετε ένα στήριγµα Universal Adapter Bracket, 5,25-3,5 ιντσών. Μπορείτε να αποκτήσετε αυτ το στήριγµα απ κάποιο κατάστηµα υπολογιστών ή µέσω του Κέντρου υποστήριξης πελατών. 5. Ολισθήστε τη µονάδα 3 στη θήκη µέχρι να ασϕαλίσει στη θέση της. Βλ. Σχήµα 10 στη σελίδα 18. Κεϕάλαιο 3. Εγκατάσταση προαιρετικών συσκευών και αντικατάσταση υλικο εξοπλισµο 17

26 Σχήµα 10. Κλείδωµα της µονάδας οπτικο δίσκου 6. Τραβήξτε προς τα επάνω το τµήµα τοποθέτησης µονάδων (drive-bay assembly) για να αποκτήσετε πρ σβαση στα καλώδια και συνδέστε τα καλώδια στη µονάδα. 7. Τοποθετήστε ξανά την πρ σοψη του υπολογιστή. 8. Μεταβείτε στην εν τητα Σ νδεση µονάδας SATA. Σ νδεση µονάδας SATA: Μια σειριακή µονάδα οπτικο δίσκου ή πρ σθετη µονάδα σκληρο δίσκου µπορεί να συνδεθεί σε οποιαδήποτε διαθέσιµη υποδοχή SATA. 1. Εντοπίστε τη διαθέσιµη υποδοχή SATA στην πλακέτα συστήµατος. Ανατρέξτε στην εν τητα Αναγνώριση εξαρτηµάτων στην πλακέτα συστήµατος στη σελίδα Χρησιµοποιώντας το καλώδιο σήµατος που συνοδε ει τη νέα µονάδα, συνδέστε το ένα άκρο του καλωδίου σήµατος στη µονάδα και το άλλο άκρο στην υποδοχή SATA στην πλακέτα συστήµατος. 3. Εντοπίστε µία απ τις πρ σθετες υποδοχές ρε µατος πέντε συρµάτων και συνδέστε τη στη µονάδα. Ανατρέξτε στην εν τητα Σχήµα 11. Σχήµα 11. Σ νδεση της υποδοχής πέντε συρµάτων στη µονάδα 18 ThinkCentre Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

27 Επ µενες ενέργειες: v Για να εγκαταστήσετε κάποια άλλη προαιρετική συσκευή, µεταβείτε στην κατάλληλη εν τητα. v Για να ολοκληρώσετε την εγκατάσταση, µεταβείτε στο Κεϕάλαιο 4, Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο, στη σελίδα 39. Εγκατάσταση µονάδας δισκέτας στη θήκη 2 Για να εγκαταστήσετε µια µονάδα δισκέτας στη θήκη 2: 1. Ανοίξτε το κάλυµµα του υπολογιστή. Ανατρέξτε στην εν τητα Άνοιγµα του καλ µµατος στη σελίδα Αϕαιρέστε την πρ σοψη απελευθερώνοντας τις τρεις ασϕάλειες πως απεικονίζεται παρακάτω και τραβώντας την προς τα έξω απ το πάνω µέρος. Ανατρέξτε στην εν τητα Σχήµα 12. Σχήµα 12. Αϕαίρεση της πρ σοψης 3. Τραβήξτε προς τα επάνω το τµήµα τοποθέτησης µονάδων (drive bay assembly) για να αποκτήσετε πρ σβαση στα καλώδια και στη συνέχεια αποσυνδέστε τα καλώδια απ το τµήµα τοποθέτησης µονάδων. Ανατρέξτε στην εν τητα Σχήµα 13 στη σελίδα 20. Κεϕάλαιο 3. Εγκατάσταση προαιρετικών συσκευών και αντικατάσταση υλικο εξοπλισµο 19

28 Σχήµα 13. Πρ σβαση στα καλώδια 4. Αϕαιρέστε προσεκτικά το µεταλλικ έλασµα απ τη θήκη της µονάδας δισκέτας χρησιµοποιώντας ένα κατσαβίδι µε επίπεδη µ τη. 5. Αϕαιρέστε το πλαστικ καπάκι απ την πρ σοψη πιέζοντας τα πλαστικά κλιπ που το ασϕαλίζουν στο εσωτερικ της πρ σοψης. 6. Σ ρετε το διακ πτη κλειδώµατος για να απασϕαλίσετε τη µονάδα δισκέτας. Ανατρέξτε στην εν τητα Εντοπισµ ς εξαρτηµάτων στη σελίδα Συνδέστε το πλατ καλώδιο στη νέα µονάδα. 8. Εγκαταστήστε τη νέα µονάδα 1 απ την πίσω πλευρά του τµήµατος τοποθέτησης µονάδων και ολισθήστε τη µονάδα δισκέτας 1 µέχρι να ασϕαλίσει στη θέση της. Βλ. Σχήµα 14. Σχήµα 14. Εγκατάσταση νέας µονάδας 9. Τοποθετήστε ξανά την πρ σοψη του υπολογιστή. 20 ThinkCentre Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

29 Επ µενες ενέργειες: v Για να εγκαταστήσετε κάποια άλλη προαιρετική συσκευή, µεταβείτε στην κατάλληλη εν τητα. v Για να ολοκληρώσετε την εγκατάσταση, µεταβείτε στο Κεϕάλαιο 4, Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο, στη σελίδα 39. ιαγραϕή κωδικο πρ σβασης που έχει χαθεί ή ξεχαστεί (εκκαθάριση του CMOS) Η εν τητα αυτή αϕορά σε κωδικο ς πρ σβασης που έχουν χαθεί ή ξεχαστεί. Για περισσ τερες πληροϕορίες σχετικά µε κωδικο ς πρ σβασης που έχουν χαθεί ή ξεχαστεί, ανατρέξτε στο πρ γραµµα ThinkVantage Productivity Center. Για να διαγράψετε έναν κωδικ πρ σβασης που έχει ξεχαστεί: 1. Ανοίξτε το κάλυµµα του υπολογιστή. Ανατρέξτε στην εν τητα Άνοιγµα του καλ µµατος στη σελίδα Αποκτήστε πρ σβαση στην πλακέτα συστήµατος. Ανατρέξτε στην εν τητα Πρ σβαση στην πλακέτα συστήµατος και στις µονάδες στη σελίδα Εντοπίστε το διακ πτη εκκαθάρισης CMOS/αποκατάστασης στην πλακέτα συστήµατος. Ανατρέξτε στην εν τητα Αναγνώριση εξαρτηµάτων στην πλακέτα συστήµατος στη σελίδα Μετακινήστε το διακ πτη (jumper) απ την κανονική του θέση (ακροδέκτες 1 και 2) στη θέση συντήρησης ή ρ θµισης (ακροδέκτες 2 και 3). 5. Εγκαταστήστε ξανά την προέκταση υποδοχής PCI (PCI riser), σε περίπτωση που την αϕαιρέσατε. 6. Κατεβάστε το τµήµα τοποθέτησης µονάδων (drive-bay assembly) και συνδέστε ξανά τα καλώδια που αποσυνδέσατε προηγουµένως. 7. Επανατοποθετήστε το κάλυµµα του υπολογιστή και συνδέστε το καλώδιο ρε µατος. Βλ. Κεϕάλαιο 4, Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο, στη σελίδα Εκκινήστε τον υπολογιστή και αϕήστε τον αναµµένο για περίπου 10 δευτερ λεπτα. Σβήστε τον υπολογιστή κρατώντας το διακ πτη λειτουργίας του πατηµένο για περίπου 5 δευτερ λεπτα. Η λειτουργία του υπολογιστή θα τερµατιστεί. 9. Επαναλάβετε τα βήµατα 1 έως 3 στη σελίδα Επαναϕέρετε το διακ πτη εκκαθάρισης CMOS/αποκατάστασης στην κανονική του θέση (ακροδείκτες 1 και 2). 11. Εγκαταστήστε ξανά την προέκταση υποδοχής PCI (PCI riser), σε περίπτωση που την αϕαιρέσατε. 12. Επανατοποθετήστε το κάλυµµα του υπολογιστή και συνδέστε το καλώδιο ρε µατος. Βλ. Κεϕάλαιο 4, Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο, στη σελίδα 39. Κεϕάλαιο 3. Εγκατάσταση προαιρετικών συσκευών και αντικατάσταση υλικο εξοπλισµο 21

30 Αντικατάσταση της µπαταρίας Ένα ειδικ τµήµα της µνήµης του υπολογιστή σας διατηρεί την ηµεροµηνία, την ώρα και τις ρυθµίσεις των ενσωµατωµένων συσκευών, π.χ. την αντιστοιχία των παράλληλων θυρών. Υπάρχει επίσης µια µπαταρία που διατηρεί αυτές τις πληροϕορίες ταν σβήνετε τον υπολογιστή σας. Η µπαταρία συνήθως δεν χρειάζεται ϕ ρτιση ή συντήρηση κατά τη διάρκεια της ζωής της. Ωστ σο, καµία µπαταρία δεν κρατάει για πάντα. Αν πέσει η τάση της µπαταρίας, η ηµεροµηνία, η ώρα και οι πληροϕορίες ρ θµισης (συµπεριλαµβανοµένων των κωδικών πρ σβασης) χάνονται. Στην περίπτωση αυτή εµϕανίζεται ένα µήνυµα σϕάλµατος ταν ανάψετε τον υπολογιστή. Ανατρέξτε στη Σηµείωση σχετικά µε τη µπαταρία λιθίου στον Οδηγ ασϕάλειας και εγγ ησης για πληροϕορίες σχετικά µε την αντικατάσταση και απ ρριψη της µπαταρίας. Για να αλλάξετε την µπαταρία: 1. Απενεργοποιήστε τον υπολογιστή και αποσυνδέσετε το καλώδιο ρε µατος απ την πρίζα και απ τον υπολογιστή. 2. Ανοίξτε το κάλυµµα του υπολογιστή. Ανατρέξτε στην εν τητα Άνοιγµα του καλ µµατος στη σελίδα Αποκτήστε πρ σβαση στην πλακέτα συστήµατος. Ανατρέξτε στην εν τητα Πρ σβαση στην πλακέτα συστήµατος και στις µονάδες στη σελίδα Εντοπίστε τη µπαταρία. Ανατρέξτε στην εν τητα Αναγνώριση εξαρτηµάτων στην πλακέτα συστήµατος στη σελίδα Αϕαιρέστε την παλιά µπαταρία. Βλ. Σχήµα 15. Σχήµα 15. Αϕαίρεση µπαταρίας 6. Εγκαταστήστε τη νέα µπαταρία. Βλ. Σχήµα 16. Σχήµα 16. Εγκατάσταση µπαταρίας 7. Κλείστε το κάλυµµα του υπολογιστή και συνδέστε τα καλώδια. Μεταβείτε στο Κεϕάλαιο 4, Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο, στη σελίδα 39. Σηµείωση: Αϕο αντικαταστήσετε τη µπαταρία, την πρώτη ϕορά που θα εκκινήσετε τον υπολογιστή µπορεί να εµϕανιστεί ένα µήνυµα σϕάλµατος. Αυτή είναι ϕυσιολογική λειτουργία µετά την εγκατάσταση της µπαταρίας. 8. Ανάψτε τον υπολογιστή και λες τις συνδεδεµένες συσκευές. 22 ThinkCentre Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

31 9. Χρησιµοποιήστε το πρ γραµµα Setup Utility για να ορίσετε ξανά την ηµεροµηνία και την ώρα και οποιουσδήποτε κωδικο ς πρ σβασης. Βλ. το κεϕάλαιο Χρήση του προγράµµατος Setup Utility στον Οδηγ χρήσης του ThinkCentre. Αντικατάσταση του τροϕοδοτικο Προσοχή Μην ανοίξετε τον υπολογιστή και µην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε τις Σηµαντικές πληροϕορίες ασϕάλειας στον Οδηγ ασϕάλειας και εγγ ησης που συνοδε ει τον υπολογιστή. Για να αποκτήσετε ένα αντίγραϕο του Οδηγο ασϕάλειας και εγγ ησης επισκεϕτείτε το δικτυακ τ πο υποστήριξης της Lenovo στη διε θυνση Για να αντικαταστήσετε το τροϕοδοτικ : 1. Αϕαιρέστε απ το πίσω µέρος του υπολογιστή τις τέσσερις βίδες που συγκρατο ν το τροϕοδοτικ. Βλ. Σχήµα 17. Σχήµα 17. Βίδες στερέωσης τροϕοδοτικο 2. Ανοίξτε το κάλυµµα του υπολογιστή. Ανατρέξτε στην εν τητα Άνοιγµα του καλ µµατος στη σελίδα Τραβήξτε προς τα επάνω το τµήµα τοποθέτησης µονάδων δίσκου για να αποκτήσετε πρ σβαση στην πλακέτα συστήµατος. Βλ. Σχήµα 18 στη σελίδα 24. Κεϕάλαιο 3. Εγκατάσταση προαιρετικών συσκευών και αντικατάσταση υλικο εξοπλισµο 23

32 Σχήµα 18. Πρ σβαση στην πλακέτα συστήµατος 4. Αϕαιρέστε τη µονάδα σκληρο δίσκου. Ανατρέξτε στην εν τητα Αντικατάσταση µονάδας σκληρο δίσκου στη σελίδα Εντοπίστε τη µονάδα τροϕοδοτικο. Ανατρέξτε στην εν τητα Εντοπισµ ς εξαρτηµάτων στη σελίδα Αποσυνδέστε τα καλώδια παροχής ρε µατος 1 και 2 απ τις υποδοχές στην πλακέτα συστήµατος καθώς και απ λες τις µονάδες. Βλ. Σχήµα 19. Σχήµα 19. Υποδοχές στην πλακέτα συστήµατος 7. Απασϕαλίστε τα καλώδια του τροϕοδοτικο. 8. Ολισθήστε το τροϕοδοτικ απ το περίβληµα του υπολογιστή και αϕαιρέστε το. Βλ. Σχήµα 20 στη σελίδα ThinkCentre Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

33 Σχήµα 20. Αϕαίρεση του τροϕοδοτικο Αντικατάσταση της ψ κτρας 9. Τοποθετήστε τη νέα µονάδα τροϕοδοτικο στο περίβληµα ευθυγραµµίζοντας τις υποδοχές για τις βίδες µε εκείνες του περιβλήµατος. Σηµείωση: Χρησιµοποιήστε µ νο τις βίδες που παρέχονται απ τη Lenovo. 10. Τοποθετήστε στο πίσω µέρος του περιβλήµατος τις τέσσερις βίδες που συγκρατο ν τη µονάδα τροϕοδοτικο και σϕίξτε τις. 11. Ελέγξτε τη θέση του διακ πτη επιλογής τάσης στο πίσω µέρος του υπολογιστή. Χρησιµοποιήστε ένα στυλ για να αλλάξετε τη θέση του διακ πτη, αν είναι απαραίτητο. Σηµείωση: Ορισµένοι υπολογιστές δεν διαθέτουν διακ πτη επιλογής τάσης. Οι υπολογιστές αυτοί ελέγχουν αυτ µατα την τάση. v Αν η ηλεκτρική τάση της πηγής ρε µατος είναι µεταξ V ac, ο διακ πτης πρέπει να βρίσκεται στη θέση 115 V. v Αν η ηλεκτρική τάση της πηγής ρε µατος είναι µεταξ V ac, ο διακ πτης πρέπει να βρίσκεται στη θέση 230 V. 12. Συνδέστε ξανά λα τα καλώδια του τροϕοδοτικο στις µονάδες και την πλακέτα συστήµατος. 13. Μεταβείτε στο Κεϕάλαιο 4, Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο, στη σελίδα 39. Προσοχή Μην ανοίξετε τον υπολογιστή και µην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε τις Σηµαντικές πληροϕορίες ασϕάλειας στον Οδηγ ασϕάλειας και εγγ ησης που συνοδε ει τον υπολογιστή. Για να αποκτήσετε ένα αντίγραϕο του Οδηγο ασϕάλειας και εγγ ησης επισκεϕτείτε το δικτυακ τ πο υποστήριξης της Lenovo στη διε θυνση Κεϕάλαιο 3. Εγκατάσταση προαιρετικών συσκευών και αντικατάσταση υλικο εξοπλισµο 25

34 Σε αυτή την εν τητα παρέχονται οδηγίες για την αντικατάσταση της ψ κτρας. Για να αντικαταστήσετε την ψ κτρα: 1. Ανοίξτε το κάλυµµα του υπολογιστή. Ανατρέξτε στην εν τητα Άνοιγµα του καλ µµατος στη σελίδα Τραβήξτε προς τα επάνω το τµήµα τοποθέτησης µονάδων (drive-bay assembly) για να αποκτήσετε πρ σβαση στην ψ κτρα. Βλ. Σχήµα 21. Σχήµα 21. Πρ σβαση στην ψ κτρα 3. Αϕαιρέστε την ψ κτρα απ την πλακέτα συστήµατος ανασηκώνοντας εντελώς το µοχλ ασϕάλισης 1 της ψ κτρας. Ανασηκώστε προσεκτικά την ψ κτρα απ την πλακέτα συστήµατος. Βλ. Σχήµα 22. Σχήµα 22. Αϕαίρεση της ψ κτρας 4. Τοποθετήστε τη νέα ψ κτρα στη θέση της και κατεβάστε το µοχλ ασϕάλισης της ψ κτρας. 5. Μεταβείτε στο Κεϕάλαιο 4, Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο, στη σελίδα ThinkCentre Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

35 Αντικατάσταση µονάδας σκληρο δίσκου Προσοχή Μην ανοίξετε τον υπολογιστή και µην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε τις Σηµαντικές πληροϕορίες ασϕάλειας στον Οδηγ ασϕάλειας και εγγ ησης που συνοδε ει τον υπολογιστή. Για να αποκτήσετε ένα αντίγραϕο του Οδηγο ασϕάλειας και εγγ ησης επισκεϕτείτε το δικτυακ τ πο υποστήριξης της Lenovo στη διε θυνση Σε αυτή την εν τητα παρέχονται οδηγίες για την αντικατάσταση της µονάδας σκληρο δίσκου. Σηµαντικ Όταν αποκτήσετε µια νέα µονάδα σκληρο δίσκου θα λάβετε και ένα πακέτο µε CD αποκατάστασης προϊ ντος (Product Recovery CDs). Το πακέτο των CD αποκατάστασης προϊ ντος σας επιτρέπει να επαναϕέρετε τη µονάδα σκληρο δίσκου στην κατάσταση που ήταν ταν ο υπολογιστής είχε αποσταλεί αρχικά απ το εργοστάσιο. Για περισσ τερες πληροϕορίες σχετικά µε την αποκατάσταση του λογισµικο που αποστέλλεται απ το εργοστάσιο, ανατρέξτε στην εν τητα Αποκατάσταση λογισµικο στον Οδηγ χρήσης. Για να αντικαταστήσετε τη µονάδα σκληρο δίσκου: 1. Ανοίξτε το κάλυµµα του υπολογιστή. Ανατρέξτε στην εν τητα Άνοιγµα του καλ µµατος στη σελίδα Εντοπίστε τη µονάδα σκληρο δίσκου. Βλ. Σχήµα 23. Σχήµα 23. Πρ σβαση στη µονάδα σκληρο δίσκου 3. Ανοίξτε τα µπροστινά κλιπ συγκράτησης της µονάδας σκληρο δίσκου 1 και περιστρέψτε τη µονάδα σκληρο δίσκου ανασηκώνοντάς την για να την αϕαιρέσετε απ τον υπολογιστή. Κεϕάλαιο 3. Εγκατάσταση προαιρετικών συσκευών και αντικατάσταση υλικο εξοπλισµο 27

36 Σχήµα 24. Αϕαίρεση της µονάδας σκληρο δίσκου 4. Αποσυνδέστε τα καλώδια σήµατος και παροχής ρε µατος απ το πίσω µέρος της µονάδας σκληρο δίσκου. 5. Ανοίξτε το πλαίσιο και αϕαιρέστε την ελαττωµατική µονάδα σκληρο δίσκου. 28 ThinkCentre Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

37 Σχήµα 25. Αϕαίρεση της µονάδας σκληρο δίσκου και αποσ νδεση των καλωδίων 6. Εγκαταστήστε τη νέα µονάδα, ανοίξτε το πλαίσιο και ευθυγραµµίστε τις ακίδες στο πλαίσιο µε τις αντίστοιχες εσοχές στο πλαίσιο της µονάδας σκληρο δίσκου. Σηµαντικ Μην αγγίξετε την πλακέτα κυκλωµάτων που βρίσκεται στο κάτω µέρος της µονάδας σκληρο δίσκου. 7. Συνδέστε τα καλώδια σήµατος και παροχής ρε µατος στο πίσω µέρος της νέας µονάδας σκληρο δίσκου. 8. Εγκαταστήστε τη µονάδα σκληρο δίσκου και το πλαίσιο στην πίσω υποδοχή και περιστρέψτε την προσεκτικά προς τα κάτω έως του τα µπροστινά κλιπ συγκράτησης της µονάδας σκληρο δίσκου ασϕαλίσουν τη µονάδα στη θέση της. 9. Μεταβείτε στο Κεϕάλαιο 4, Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο, στη σελίδα 39. Κεϕάλαιο 3. Εγκατάσταση προαιρετικών συσκευών και αντικατάσταση υλικο εξοπλισµο 29

38 Αντικατάσταση µονάδας οπτικο δίσκου Προσοχή Μην ανοίξετε τον υπολογιστή και µην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε τις Σηµαντικές πληροϕορίες ασϕάλειας στον Οδηγ ασϕάλειας και εγγ ησης που συνοδε ει τον υπολογιστή. Για να αποκτήσετε ένα αντίγραϕο του Οδηγο ασϕάλειας και εγγ ησης επισκεϕτείτε το δικτυακ τ πο υποστήριξης της Lenovo στη διε θυνση Για να αντικαταστήσετε µια µονάδα οπτικο δίσκου: 1. Ανοίξτε το κάλυµµα του υπολογιστή. Ανατρέξτε στην εν τητα Άνοιγµα του καλ µµατος στη σελίδα Τραβήξτε προς τα επάνω το τµήµα τοποθέτησης µονάδων (drive-bay assembly) για να αποκτήσετε πρ σβαση στη µονάδα οπτικο δίσκου. Βλ. Σχήµα 26. Σχήµα 26. Πρ σβαση στη µονάδα οπτικο δίσκου 3. Αποσυνδέστε τα καλώδια σήµατος και παροχής ρε µατος απ το πίσω µέρος της µονάδας οπτικο δίσκου. 4. Πατήστε το κουµπί απασϕάλισης της µονάδας οπτικο δίσκου Ολισθήστε τη µονάδα οπτικο δίσκου προς τα πάνω 3 αϕαιρώντας την απ το τµήµα τοποθέτησης µονάδων. Βλ. Σχήµα 27 στη σελίδα ThinkCentre Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

39 Σχήµα 27. Αϕαίρεση της µονάδας οπτικο δίσκου 6. Τοποθετήστε τη νέα µονάδα οπτικο δίσκου στη θήκη (bay) της. 7. Ολισθήστε τη µονάδα οπτικο δίσκου 2 στη θήκη της ώστε να ασϕαλίσει στη θέση της. 8. Συνδέστε τα καλώδια σήµατος και παροχής ρε µατος στο πίσω µέρος της µονάδας οπτικο δίσκου. 9. Μεταβείτε στο Κεϕάλαιο 4, Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο, στη σελίδα 39. Αντικατάσταση της µονάδας δισκέτας Προσοχή Μην ανοίξετε τον υπολογιστή και µην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε τις Σηµαντικές πληροϕορίες ασϕάλειας στον Οδηγ ασϕάλειας και εγγ ησης που συνοδε ει τον υπολογιστή. Για να αποκτήσετε ένα αντίγραϕο του Οδηγο ασϕάλειας και εγγ ησης επισκεϕτείτε το δικτυακ τ πο υποστήριξης της Lenovo στη διε θυνση Σε αυτή την εν τητα παρέχονται οδηγίες για την αντικατάσταση της µονάδας δισκέτας. 1. Ανοίξτε το κάλυµµα του υπολογιστή. Ανατρέξτε στην εν τητα Άνοιγµα του καλ µµατος στη σελίδα Τραβήξτε προς τα επάνω το τµήµα τοποθέτησης µονάδων (drive-bay assembly) για να αποκτήσετε πρ σβαση στη µονάδα δισκέτας. Βλ. Σχήµα 28 στη σελίδα 32. Κεϕάλαιο 3. Εγκατάσταση προαιρετικών συσκευών και αντικατάσταση υλικο εξοπλισµο 31

40 Σχήµα 28. Πρ σβαση στη µονάδα δισκέτας 3. Πατήστε το κουµπί απασϕάλισης της µονάδας δισκέτας Ολισθήστε τη µονάδα δισκέτας προς τα πάνω ώστε να την αϕαιρέσετε απ το τµήµα τοποθέτησης µονάδων. Βλ. Σχήµα 29. Σχήµα 29. Αϕαίρεση της µονάδας δισκέτας 5. Αποσυνδέστε το πλατ καλώδιο απ το πίσω µέρος της ελαττωµατικής µονάδας δισκέτας. 6. Συνδέστε το πλατ καλώδιο στη νέα µονάδα δισκέτας. 7. Αϕαιρέστε τον προσαρµογέα (adapter) της µονάδας δισκέτας απ την πλευρά του κουµπιο απασϕάλισης. Φυλάξτε τον προσαρµογέα ώστε να τον εγκαταστήσετε αργ τερα στη νέα µονάδα δισκέτας. 8. Τοποθετήστε τον προσαρµογέα στη νέα µονάδα δισκέτας (ευθυγραµµίζοντας τον µε τις οπές στη µονάδα δισκέτας). 32 ThinkCentre Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

41 9. Τοποθετήστε τη νέα µονάδα στο τµήµα τοποθέτησης µονάδων και ασϕαλίστε τη στη θέση της. 10. Μεταβείτε στο Κεϕάλαιο 4, Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο, στη σελίδα 39. Εγκατάσταση ή αντικατάσταση µονάδας µνήµης Προσοχή Μην ανοίξετε τον υπολογιστή και µην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε τις Σηµαντικές πληροϕορίες ασϕάλειας στον Οδηγ ασϕάλειας και εγγ ησης που συνοδε ει τον υπολογιστή. Για να αποκτήσετε ένα αντίγραϕο του Οδηγο ασϕάλειας και εγγ ησης επισκεϕτείτε το δικτυακ τ πο υποστήριξης της Lenovo στη διε θυνση Σε αυτή την εν τητα παρέχονται οδηγίες για την αντικατάσταση µιας µονάδας µνήµης. Ο υπολογιστής σας υποστηρίζει έως δ ο µονάδες µνήµης. 1. Ανοίξτε το κάλυµµα του υπολογιστή. Ανατρέξτε στην εν τητα Άνοιγµα του καλ µµατος στη σελίδα Τραβήξτε προς τα επάνω το τµήµα τοποθέτησης µονάδων δίσκου για να αποκτήσετε πρ σβαση στην πλακέτα συστήµατος. 3. Εντοπίστε τις υποδοχές των µονάδων µνήµης. Ανατρέξτε στην εν τητα Αναγνώριση εξαρτηµάτων στην πλακέτα συστήµατος στη σελίδα Ανοίξτε τις ασϕάλειες µε τον τρ πο που απεικονίζεται παρακάτω για να αϕαιρέσετε τη µονάδα µνήµης. Βλ. Σχήµα 30 στη σελίδα 34. Κεϕάλαιο 3. Εγκατάσταση προαιρετικών συσκευών και αντικατάσταση υλικο εξοπλισµο 33

42 Σχήµα 30. Αϕαίρεση της µονάδας µνήµης 5. Τοποθετήστε τη νέα µονάδα µνήµης στην κατάλληλη υποδοχή. Βεβαιωθείτε τι έχετε ευθυγραµµίσει σωστά την εσοχή 1 της µονάδας µνήµης µε την προεξοχή 2 που υπάρχει στην υποδοχή της µονάδας µνήµης στην πλακέτα συστήµατος. Σπρώξτε προς τα κάτω τη µονάδα µνήµης στην υποδοχή µέχρι να κλείσουν οι ασϕάλειες. Βλ. Σχήµα 31. Σχήµα 31. Εγκατάσταση της µονάδας µνήµης 6. Μεταβείτε στο Κεϕάλαιο 4, Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο, στη σελίδα 39. Αντικατάσταση κάρτας προσαρµογέα Προσοχή Μην ανοίξετε τον υπολογιστή και µην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε τις Σηµαντικές πληροϕορίες ασϕάλειας στον Οδηγ ασϕάλειας και εγγ ησης που συνοδε ει τον υπολογιστή. Για να αποκτήσετε ένα αντίγραϕο του Οδηγο ασϕάλειας και εγγ ησης επισκεϕτείτε το δικτυακ τ πο υποστήριξης της Lenovo στη διε θυνση Σε αυτή την εν τητα παρέχονται οδηγίες για την αντικατάσταση µιας κάρτας προσαρµογέα (adapter card). 1. Ανοίξτε το κάλυµµα του υπολογιστή. Ανατρέξτε στην εν τητα Άνοιγµα του καλ µµατος στη σελίδα Περιστρέψτε το κλιπ συγκράτησης της κάρτας προσαρµογέα 1 για να αϕαιρέσετε µια ελαττωµατική κάρτα προσαρµογέα ή για να προσθέσετε µια κάρτα προσαρµογέα. 34 ThinkCentre Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

43 Βλ. Σχήµα 32. Σχήµα 32. Άνοιγµα του κλιπ συγκράτησης και αϕαίρεση της κάρτας προσαρµογέα 3. Αϕαιρέστε την κάρτα προσαρµογέα Αϕαιρέστε τη νέα κάρτα απ τη συσκευασία προστασίας απ στατικ ηλεκτρισµ. 5. Εγκαταστήστε τη νέα κάρτα προσαρµογέα 2 στην αντίστοιχη υποδοχή. 6. Βεβαιωθείτε τι η κάρτα έχει τοποθετηθεί σωστά στην υποδοχή. 7. Κλείστε το κλιπ συγκράτησης της κάρτας. 8. Μεταβείτε στο Κεϕάλαιο 4, Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο, στη σελίδα 39. Αντικατάσταση της µονάδας ανεµιστήρα Προσοχή Μην ανοίξετε τον υπολογιστή και µην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε τις Σηµαντικές πληροϕορίες ασϕάλειας στον Οδηγ ασϕάλειας και εγγ ησης που συνοδε ει τον υπολογιστή. Για να αποκτήσετε ένα αντίγραϕο του Οδηγο ασϕάλειας και εγγ ησης επισκεϕτείτε το δικτυακ τ πο υποστήριξης της Lenovo στη διε θυνση Σε αυτή την εν τητα παρέχονται οδηγίες για την αντικατάσταση της µονάδας ανεµιστήρα. 1. Ανοίξτε το κάλυµµα του υπολογιστή. Ανατρέξτε στην εν τητα Άνοιγµα του καλ µµατος στη σελίδα Τραβήξτε προς τα επάνω το τµήµα τοποθέτησης µονάδων για να αποκτήσετε πρ σβαση στη µονάδα ανεµιστήρα 1. Βλ. Σχήµα 33 στη σελίδα 36. Κεϕάλαιο 3. Εγκατάσταση προαιρετικών συσκευών και αντικατάσταση υλικο εξοπλισµο 35

44 Σχήµα 33. Πρ σβαση στη µονάδα ανεµιστήρα 3. Αποσυνδέστε τα καλώδια της µονάδας ανεµιστήρα απ την πλακέτα συστήµατος. Βλ. Αναγνώριση εξαρτηµάτων στην πλακέτα συστήµατος στη σελίδα 9. Σηµείωση: Παρατηρήστε τη θέση των καλωδίων του ανεµιστήρα πριν τα αποσυνδέσετε απ την πλακέτα συστήµατος. 4. Αϕαιρέστε το πλαστικ πλαίσιο ανεµιστήρα πίσω απ την πρ σοψη ανοίγοντας τις ασϕάλειες. 5. Εγκαταστήστε τη µονάδα ανεµιστήρα και συνδέστε τα καλώδια της µονάδας στην πλακέτα συστήµατος. 6. Τοποθετήστε ξανά το πλαστικ πλαίσιο ανεµιστήρα. 7. Τοποθετήστε ξανά την πρ σοψη του υπολογιστή. 8. Μεταβείτε στο Κεϕάλαιο 4, Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο, στη σελίδα ThinkCentre Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

45 Αντικατάσταση του πληκτρολογίου Προσοχή Μην ανοίξετε τον υπολογιστή και µην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε τις Σηµαντικές πληροϕορίες ασϕάλειας στον Οδηγ ασϕάλειας και εγγ ησης που συνοδε ει τον υπολογιστή. Για να αποκτήσετε ένα αντίγραϕο του Οδηγο ασϕάλειας και εγγ ησης επισκεϕτείτε το δικτυακ τ πο υποστήριξης της Lenovo στη διε θυνση Σε αυτή την εν τητα παρέχονται οδηγίες για την αντικατάσταση του πληκτρολογίου. 1. Αϕαιρέστε λα τα µέσα (δισκέτες, CD ή ταινίες) απ τις µονάδες, τερµατίστε το λειτουργικ σ στηµα και απενεργοποιήστε λες τις συνδεδεµένες συσκευές και τον υπολογιστή. 2. Αποσυνδέστε λα τα καλώδια παροχής ρε µατος απ τις πρίζες. 3. Εντοπίστε την υποδοχή σ νδεσης του πληκτρολογίου. Ανατρέξτε στο Σχήµα 34. Σηµείωση: Το πληκτρολ γιο σας µπορεί να έχει συνδεθεί είτε σε τυπική υποδοχή πληκτρολογίου 1 είτε σε υποδοχή USB 2. Ανάλογα µε το πο είναι συνδεδεµένο το πληκτρολ γι σας, ανατρέξτε στην εν τητα Εντοπισµ ς υποδοχών στο πίσω µέρος του υπολογιστή στη σελίδα 6 ή Εντοπισµ ς υποδοχών στην πρ σοψη του υπολογιστή στη σελίδα 5. Αντικατάσταση του ποντικιο Σχήµα 34. Υποδοχές πληκτρολογίου (τυπική και USB) 4. Αποσυνδέστε το ελαττωµατικ πληκτρολ γιο απ τον υπολογιστή. 5. Συνδέστε το νέο πληκτρολ γιο σε µία απ τις υποδοχές USB. 6. Μεταβείτε στο Κεϕάλαιο 4, Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο, στη σελίδα 39. Προσοχή Μην ανοίξετε τον υπολογιστή και µην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε τις Σηµαντικές πληροϕορίες ασϕάλειας στον Οδηγ ασϕάλειας και εγγ ησης που συνοδε ει τον υπολογιστή. Για να αποκτήσετε ένα αντίγραϕο του Οδηγο ασϕάλειας και εγγ ησης επισκεϕτείτε το δικτυακ τ πο υποστήριξης της Lenovo στη διε θυνση Σε αυτή την εν τητα παρέχονται οδηγίες για την αντικατάσταση του ποντικιο. 1. Αϕαιρέστε λα τα µέσα (δισκέτες, CD ή ταινίες) απ τις µονάδες, τερµατίστε το λειτουργικ σ στηµα και απενεργοποιήστε λες τις συνδεδεµένες συσκευές και τον υπολογιστή. Κεϕάλαιο 3. Εγκατάσταση προαιρετικών συσκευών και αντικατάσταση υλικο εξοπλισµο 37

46 2. Αποσυνδέστε λα τα καλώδια παροχής ρε µατος απ τις πρίζες. 3. Εντοπίστε την υποδοχή σ νδεσης του ποντικιο. Βλ. Σχήµα 35 και Εντοπισµ ς υποδοχών στην πρ σοψη του υπολογιστή στη σελίδα 5 ή Εντοπισµ ς υποδοχών στο πίσω µέρος του υπολογιστή στη σελίδα 6. Σχήµα 35. Αντικατάσταση ποντικιο 4. Αποσυνδέστε το ελαττωµατικ ποντίκι απ τον υπολογιστή. 5. Συνδέστε το νέο ποντίκι σε µία απ τις υποδοχές USB. 6. Μεταβείτε στο Κεϕάλαιο 4, Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο, στη σελίδα ThinkCentre Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

47 Κεϕάλαιο 4. Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο Μετά την αντικατάσταση των εξαρτηµάτων, πρέπει να κλείσετε το κάλυµµα του υπολογιστή και να συνδέσετε ξανά λα τα καλώδια πως τα τηλεϕωνικά καλώδια και τα καλώδια παροχής ρε µατος. Επίσης, ανάλογα µε το εξάρτηµα που αντικαταστάθηκε, ίσως χρειαστεί να επιβεβαιώσετε τις ενηµερωµένες πληροϕορίες χρησιµοποιώντας το πρ γραµµα Setup Utility. Ανατρέξτε στην εν τητα Χρήση του προγράµµατος Setup Utility στον Οδηγ χρήσης αυτο του προϊ ντος. Για να ολοκληρώσετε την αντικατάσταση εξαρτηµάτων: 1. Βεβαιωθείτε τι λα τα εξαρτήµατα έχουν συνδεθεί σωστά και τι δεν έχετε αϕήσει εργαλεία ή βίδες στο εσωτερικ του υπολογιστή. Ανατρέξτε στην εν τητα Εντοπισµ ς εξαρτηµάτων στη σελίδα 7, για πληροϕορίες σχετικά µε τη θέση των εξαρτηµάτων. 2. Βεβαιωθείτε τι τα καλώδια έχουν τοποθετηθεί σωστά στο εσωτερικ του υπολογιστή πριν επιχειρήσετε να τοποθετήσετε το τµήµα τοποθέτησης µονάδων (drive-bay assembly) στη θέση του. Σηµαντικ Τοποθετήστε λα τα καλώδια παροχής ρε µατος µε τέτοιο τρ πο ώστε να µην παρεµποδίζουν το τµήµα τοποθέτησης µονάδων (drive bay assembly). ιατηρήστε τα καλώδια µακριά απ διάϕορα ελάσµατα και τις πλευρές του περιβλήµατος του υπολογιστή. Σχήµα 36. Πέρασµα καλωδίων 3. Τοποθετήστε το τµήµα τοποθέτησης µονάδων στη θέση του και χρησιµοποιήστε τους διακ πτες κλειδώµατος για να ασϕαλίσετε τις µονάδες. ιαϕορετικά δεν θα µπορέσετε να κλείσετε το κάλυµµα του υπολογιστή. 4. Κλείστε το κάλυµµα του υπολογιστή. Lenovo Portions IBM Corp. 2005,

48 5. Αν το κάλυµµα διαθέτει κλειδαριά, κλειδώστε το. 6. Συνδέστε τα εξωτερικά καλώδια και τα καλώδια παροχής ρε µατος στον υπολογιστή. Ανατρέξτε στην εν τητα Εντοπισµ ς υποδοχών στο πίσω µέρος του υπολογιστή στη σελίδα Εάν αντικαταστήσατε την πλακέτα συστήµατος ή το µικροεπεξεργαστή, πρέπει να ενηµερώσετε το BIOS. Ανατρέξτε στην εν τητα Ενηµέρωση του BIOS απ δισκέτα ή CD-ROM στη σελίδα Για να ενηµερώσετε τις ρυθµίσεις σας, ανατρέξτε στην εν τητα Χρήση του προγράµµατος Setup Utility στον Οδηγ χρήσης. Σηµείωση: Στις περισσ τερες περιοχές του κ σµου, η Lenovo απαιτεί την επιστροϕή της ελαττωµατικής µονάδας CRU. Σχετικές πληροϕορίες θα λάβετε µαζί µε τη µονάδα CRU ή λίγες µέρες µετά την παραλαβή της µονάδας CRU. 40 ThinkCentre Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο

49 Ενηµέρωση του BIOS απ δισκέτα ή CD-ROM Σηµαντικ Ενεργοποιήστε το πρ γραµµα Setup Utility για να εµϕανίσετε τις πληροϕορίες του συστήµατ ς σας. Ανατρέξτε στην εν τητα Χρήση του προγράµµατος Setup Utility στον Οδηγ χρήσης αυτο του προϊ ντος. Εάν ο αριθµ ς σειράς και ο τ πος/µοντέλο του υπολογιστή που αναϕέρονται στο µενο Main δεν συµϕωνο ν µε τα στοιχεία που αναγράϕονται στην ετικέτα του υπολογιστή σας, πρέπει να ενηµερώσετε το BIOS για να αλλάξετε τον αριθµ σειράς και τον τ πο/µοντέλο του υπολογιστή. Για να ενηµερώσετε το BIOS απ δισκέτα ή CD-ROM, πρέπει να κάνετε τα εξής: 1. Τοποθετήστε µια δισκέτα ή ένα CD ενηµέρωσης (flash) των προγραµµάτων συστήµατος στη µονάδα δισκέτας ή οπτικο δίσκου. Οι ενηµερωµένες εκδ σεις των προγραµµάτων του συστήµατος είναι διαθέσιµες στην ιστοσελίδα στο World Wide Web. Σηµείωση: Για να τοποθετήσετε ένα CD-ROM στη µονάδα οπτικο δίσκου, ο υπολογιστής πρέπει να είναι ενεργοποιηµένος. 2. Ενεργοποιήστε τον υπολογιστή. Αν είναι ήδη σε λειτουργία, πρέπει να τον σβήσετε και να τον ανάψετε ξανά. Η ενηµέρωση αρχίζει. 3. Όταν σας ζητηθεί να επιλέξετε γλώσσα, πατήστε στο πληκτρολ γιο σας τον αριθµ που αντιστοιχεί στη γλώσσα που επιθυµείτε και στη συνέχεια πατήστε το πλήκτροenter. 4. Όταν σας ζητηθεί να αλλάξετε τον αριθµ σειράς, πατήστε το πλήκτρο Y. 5. Πληκτρολογήστε τον επταψήϕιο αριθµ σειράς του υπολογιστή σας και πατήστε το πλήκτρο Enter. 6. Όταν σας ζητηθεί να αλλάξετε τον τ πο/µοντέλο του υπολογιστή σας, πατήστε το πλήκτρο Y. 7. Πληκτρολογήστε τον τ πο/µοντέλο του υπολογιστή σας (επτά χαρακτήρες) και πατήστε το πλήκτρο Enter. 8. Ακολουθήστε τις οδηγίες που εµϕανίζονται στην οθ νη για να ολοκληρώσετε την ενηµέρωση. Αποκατάσταση µετά απ αποτυχία ενηµέρωσης του POST/BIOS Αν η παροχή ηλεκτρικο ρε µατος διακοπεί κατά την ενηµέρωση του POST/BIOS (ενηµέρωση της µνήµης flash), είναι πιθαν να µην είναι δυνατή η σωστή επανεκκίνηση του υπολογιστή σας. Αν συµβεί αυτ, εκτελέστε την ακ λουθη διαδικασία, η οποία ονοµάζεται Boot-block Recovery. 1. Σβήστε τον υπολογιστή και λες τις συνδεδεµένες συσκευές, π.χ. εκτυπωτές, οθ νες και εξωτερικές µονάδες. 2. Αποσυνδέστε λα τα καλώδια ρε µατος απ τις ηλεκτρικές πρίζες και ανοίξτε το κάλυµµα του υπολογιστή. Ανατρέξτε στην εν τητα Άνοιγµα του καλ µµατος στη σελίδα Αποκτήστε πρ σβαση στην πλακέτα συστήµατος. Ανατρέξτε στην εν τητα Πρ σβαση στην πλακέτα συστήµατος και στις µονάδες στη σελίδα Εντοπίστε το διακ πτη εκκαθάρισης CMOS/αποκατάστασης στην πλακέτα συστήµατος. Ανατρέξτε στην εν τητα Αναγνώριση εξαρτηµάτων στην πλακέτα συστήµατος στη σελίδα 9. Κεϕάλαιο 4. Ολοκλήρωση της αντικατάστασης υλικο εξοπλισµο 41

50 5. Αϕαιρέστε οποιαδήποτε καλώδια εµποδίζουν την πρ σβαση στο διακ πτη εκκαθάρισης CMOS/αποκατάστασης. 6. Μετακινήστε το διακ πτη απ την κανονική του θέση (ακροδέκτες 1 και 2) στους ακροδέκτες 2 και Εγκαταστήστε ξανά την προέκταση υποδοχής PCI (PCI riser), σε περίπτωση που την αϕαιρέσατε. 8. Κλείστε το κάλυµµα του υπολογιστή και συνδέστε τα καλώδια που είχατε αποσυνδέσει. 9. Επανασυνδέστε τα καλώδια του υπολογιστή και της οθ νης στις πρίζες. 10. Τοποθετήστε τη δισκέτα ενηµέρωσης του POST/BIOS (δισκέτα ενηµέρωσης της µνήµης flash) στη µονάδα A και ανάψτε τον υπολογιστή και την οθ νη. 11. Η διαδικασία αποκατάστασης θα διαρκέσει περίπου 2-3 λεπτά. Κατά τη διάρκεια της διαδικασίας αυτής θα ακο σετε µια σειρά απ ηχητικά σήµατα. Μετά την ολοκλήρωση της διαδικασίας ενηµέρωσης, θα πάψει να υπάρχει εικ να στην οθ νη, τα ηχητικά σήµατα θα σταµατήσουν και το σ στηµα θα κλείσει αυτ µατα. Αϕαιρέστε τη δισκέτα απ τη µονάδα δισκέτας. 12. Επαναλάβετε τα βήµατα 2 έως Επαναϕέρετε το διακ πτη εκκαθάρισης CMOS/αποκατάστασης στην αρχική του θέση. 14. Εγκαταστήστε ξανά την προέκταση υποδοχής PCI (PCI riser), σε περίπτωση που την αϕαιρέσατε. 15. Κλείστε το κάλυµµα του υπολογιστή και συνδέστε τα καλώδια που είχατε αποσυνδέσει. 16. Ανάψτε τον υπολογιστή για να γίνει επανέναρξη του λειτουργικο συστήµατος. Απ κτηση προγραµµάτων οδήγησης συσκευών Μπορείτε να αποκτήσετε προγράµµατα οδήγησης (device drivers) για το λειτουργικ σας σ στηµα, σε περίπτωση που δεν είναι προεγκατεστηµένα, απ τη διε θυνση στο World Wide Web. Οι οδηγίες εγκατάστασης παρέχονται σε αρχεία Readme που περιλαµβάνονται στα αρχεία των προγραµµάτων οδήγησης συσκευών. 42 ThinkCentre Οδηγ ς εγκατάστασης και αντικατάστασης εξοπλισµο
