ΚΕΦΑΛΑΙΟ 2: Χειρισµός εδοµένων

Transcript

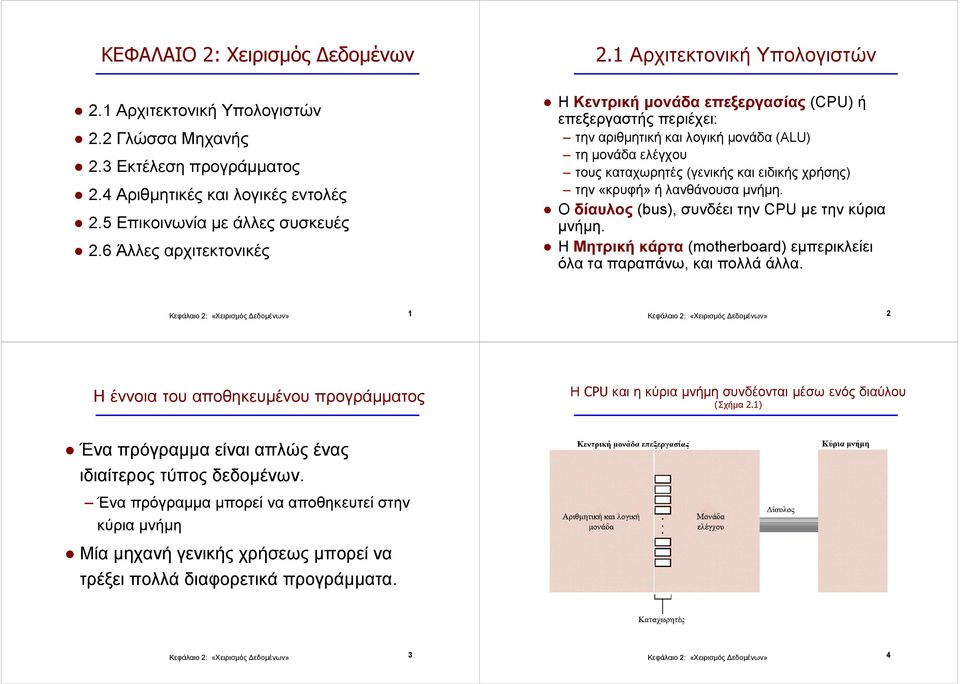

1 ΚΕΦΑΛΑΙΟ 2: Χειρισµός εδοµένων 2.1 Αρχιτεκτονική Υπολογιστών 2.1 Αρχιτεκτονική Υπολογιστών 2.2 Γλώσσα Μηχανής 2.3 Εκτέλεση προγράµµατος 2.4 Αριθµητικές και λογικές εντολές 2.5 Επικοινωνία µε άλλες συσκευές 2.6 Άλλες αρχιτεκτονικές H Κεντρική µονάδα επεξεργασίας (CPU) ή επεξεργαστής περιέχει: την αριθµητική και λογική µονάδα (ALU) τη µονάδα ελέγχου τους καταχωρητές (γενικής και ειδικής χρήσης) την «κρυφή» ή λανθάνουσα µνήµη. O δίαυλος (bus), συνδέει την CPU µε την κύρια µνήµη. Η Μητρική κάρτα (motherboard) εµπερικλείει όλα τα παραπάνω, και πολλά άλλα. 1 2 Η έννοια του αποθηκευµένου προγράµµατος Η CPU και η κύρια µνήµη συνδέονταιµέσω ενός διαύλου (Σχήµα 2.1) Ένα πρόγραµµα είναι απλώς ένας ιδιαίτερος τύπος δεδοµένων. Ένα πρόγραµµα µπορεί να αποθηκευτεί στην κύρια µνήµη Μία µηχανή γενικής χρήσεως µπορεί να τρέξει πολλά διαφορετικά προγράµµατα. 3 4

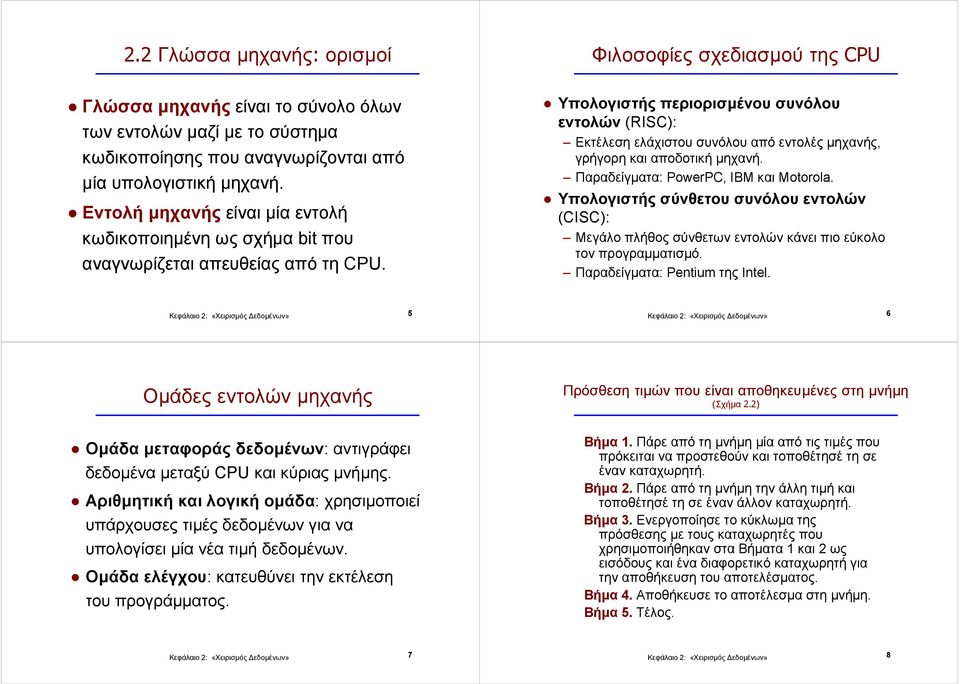

2 2.2 Γλώσσα µηχανής: ορισµοί Φιλοσοφίες σχεδιασµού της CPU Γλώσσα µηχανής είναι το σύνολο όλων των εντολών µαζί µε το σύστηµα κωδικοποίησης που αναγνωρίζονται από µία υπολογιστική µηχανή. Εντολή µηχανής είναι µία εντολή κωδικοποιηµένη ως σχήµα bit που αναγνωρίζεται απευθείας από τη CPU. Υπολογιστής περιορισµένου συνόλου εντολών (RISC): Εκτέλεση ελάχιστου συνόλου από εντολές µηχανής, γρήγορη και αποδοτική µηχανή. Παραδείγµατα: PowerPC, IBM και Motorola. Υπολογιστής σύνθετου συνόλου εντολών (CISC): Μεγάλο πλήθος σύνθετων εντολών κάνει πιο εύκολο τον προγραµµατισµό. Παραδείγµατα: Pentium της Intel. 5 6 Οµάδες εντολών µηχανής Πρόσθεση τιµών που είναι αποθηκευµένες στη µνήµη (Σχήµα 2.2) Οµάδα µεταφοράς δεδοµένων: αντιγράφει δεδοµένα µεταξύ CPU και κύριας µνήµης. Αριθµητική και λογική οµάδα: χρησιµοποιεί υπάρχουσες τιµές δεδοµένων για να υπολογίσει µία νέα τιµή δεδοµένων. Οµάδα ελέγχου: κατευθύνει την εκτέλεση του προγράµµατος. Βήµα 1. Πάρε από τη µνήµη µία από τις τιµές που πρόκειται να προστεθούν και τοποθέτησέ τη σε έναν καταχωρητή. Βήµα 2. Πάρε από τη µνήµη την άλλη τιµή και τοποθέτησέ τη σε έναν άλλον καταχωρητή. Βήµα 3. Ενεργοποίησε το κύκλωµα της πρόσθεσης µε τους καταχωρητές που χρησιµοποιήθηκαν στα Βήµατα 1 και 2 ως εισόδους και ένα διαφορετικό καταχωρητή για την αποθήκευση του αποτελέσµατος. Βήµα 4. Αποθήκευσε το αποτέλεσµα στη µνήµη. Βήµα 5. Τέλος. 7 8

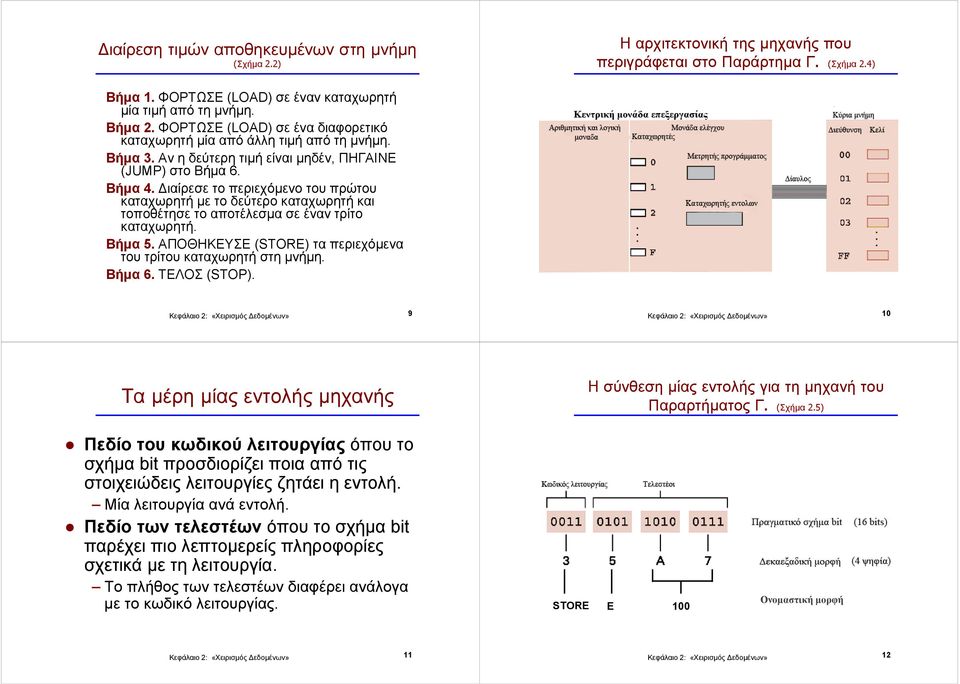

3 ιαίρεση τιµών αποθηκευµένων στη µνήµη (Σχήµα 2.2) H αρχιτεκτονική της µηχανής που περιγράφεται στο Παράρτηµα Γ. (Σχήµα 2.4) Βήµα 1. ΦΟΡΤΩΣΕ (LOAD) σε έναν καταχωρητή µία τιµή από τη µνήµη. Βήµα 2. ΦΟΡΤΩΣΕ (LOAD) σε ένα διαφορετικό καταχωρητή µία από άλλη τιµή από τη µνήµη. Βήµα 3. Αν η δεύτερη τιµή είναι µηδέν, ΠΗΓΑΙΝΕ (JUMP) στο Βήµα 6. Βήµα 4. ιαίρεσε το περιεχόµενο του πρώτου καταχωρητή µε το δεύτερο καταχωρητή και τοποθέτησε το αποτέλεσµα σε έναν τρίτο καταχωρητή. Βήµα 5. ΑΠΟΘΗΚΕΥΣΕ (STORE) τα περιεχόµενα του τρίτου καταχωρητή στη µνήµη. Βήµα 6. ΤΕΛΟΣ (STOP) Τα µέρη µίας εντολής µηχανής H σύνθεση µίας εντολής για τη µηχανή του Παραρτήµατος Γ. (Σχήµα 2.5) Πεδίο του κωδικού λειτουργίας όπου το σχήµα bit προσδιορίζει ποια από τις στοιχειώδεις λειτουργίες ζητάει η εντολή. Μία λειτουργία ανά εντολή. Πεδίο των τελεστέων όπου το σχήµα bit παρέχει πιο λεπτοµερείς πληροφορίες σχετικά µε τη λειτουργία. Το πλήθος των τελεστέων διαφέρει ανάλογα µε το κωδικό λειτουργίας. STORE E 100 Ονοµαστική µορφή 11 12

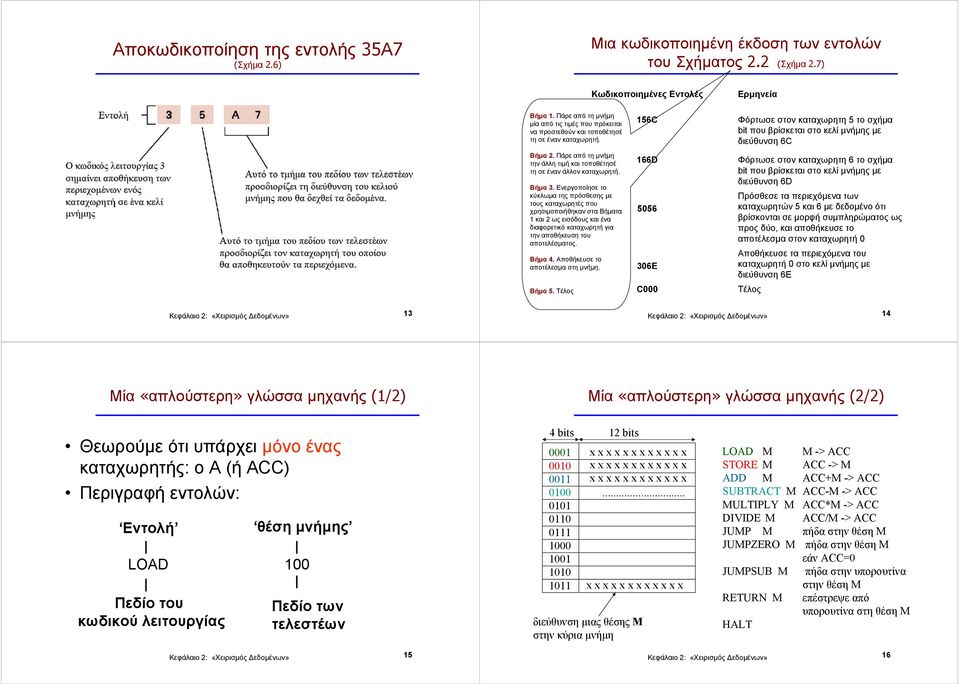

4 Αποκωδικοποίηση της εντολής 35Α7 (Σχήµα 2.6) Μια κωδικοποιηµένη έκδοση των εντολών του Σχήµατος 2.2 (Σχήµα 2.7) Κωδικοποιηµένες Εντολές Ερµηνεία Βήµα 1. Πάρε από τη µνήµη µία από τις τιµές που πρόκειται να προστεθούν και τοποθέτησέ τη σε έναν καταχωρητή. Βήµα 2. Πάρε από τη µνήµη την άλλη τιµή και τοποθέτησέ τη σε έναν άλλον καταχωρητή. Βήµα 3. Ενεργοποίησε το κύκλωµα της πρόσθεσης µε τους καταχωρητές που χρησιµοποιήθηκαν στα Βήµατα 1 και 2 ως εισόδους και ένα διαφορετικό καταχωρητή για την αποθήκευση του αποτελέσµατος. Βήµα 4. Αποθήκευσε το αποτέλεσµα στη µνήµη. Βήµα 5. Τέλος 156C 166D E C000 Φόρτωσε στον καταχωρητη 5 το σχήµα bit που βρίσκεται στο κελί µνήµης µε διεύθυνση 6C Φόρτωσε στον καταχωρητη 6 το σχήµα bit που βρίσκεται στο κελί µνήµης µε διεύθυνση 6D Πρόσθεσε τα περιεχόµενα των καταχωρητών 5 και 6 µε δεδοµένο ότι βρίσκονται σε µορφή συµπληρώµατος ως προς δύο, και αποθήκευσε το αποτέλεσµα στον καταχωρητή 0 Αποθήκευσε τα περιεχόµενα του καταχωρητή 0 στο κελί µνήµης µε διεύθυνση 6Ε Τέλος Μία «απλούστερη» γλώσσα µηχανής (1/2) Μία «απλούστερη» γλώσσα µηχανής (2/2) Θεωρούµε ότι υπάρχει µόνο ένας καταχωρητής: ο Α (ή ACC) Περιγραφή εντολών: Εντολή Πεδίο του κωδικού λειτουργίας θέση µνήµης LOAD 100 Πεδίο των τελεστέων 4 bits 12 bits x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x διεύθυνση µιας θέσης Μ στην κύρια µνήµη LOAD M M -> ACC STORE M ACC -> M ADD M ACC+M -> ACC SUBTRΑCT M ACC-M -> ACC MULTIPLY M ACC*M -> ACC DIVIDE M ACC/M -> ACC JUMP M πήδα στην θέση Μ JUMPZERO M πήδα στην θέση Μ εάν ACC=0 JUMPSUB M πήδα στην υπορουτίνα στην θέση Μ RETURN M επέστρεψε από υπορουτίνα στη θέση Μ HALT 15 16

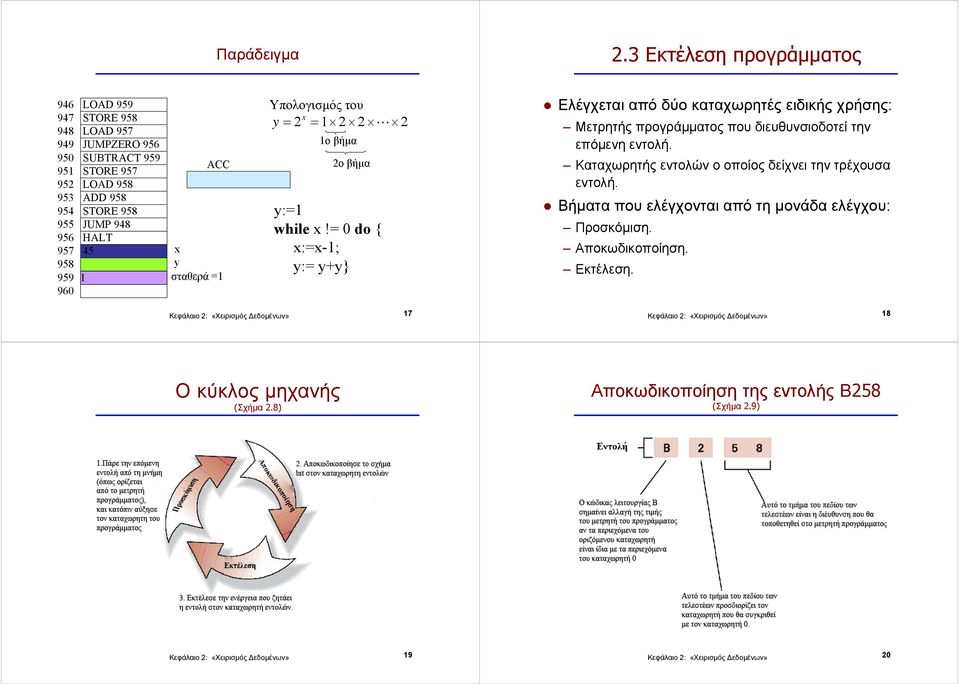

5 Παράδειγµα 2.3 Εκτέλεση προγράµµατος 946 LOAD STORE LOAD JUMPZERO SUBTRACT STORE LOAD ADD STORE JUMP HALT ACC x y σταθερά =1 Υπολογισµός του x y = 2 = L 2 1ο βήµα 2ο βήµα y:=1 while x!= 0 do { x:=x-1; y:= y+y} Ελέγχεται από δύο καταχωρητές ειδικής χρήσης: Μετρητής προγράµµατος που διευθυνσιοδοτεί την επόµενη εντολή. Καταχωρητής εντολών ο οποίος δείχνει την τρέχουσα εντολή. Βήµατα που ελέγχονται από τη µονάδα ελέγχου: Προσκόµιση. Αποκωδικοποίηση. Εκτέλεση Οκύκλοςµηχανής (Σχήµα 2.8) Αποκωδικοποίηση της εντολής Β258 (Σχήµα 2.9) 19 20

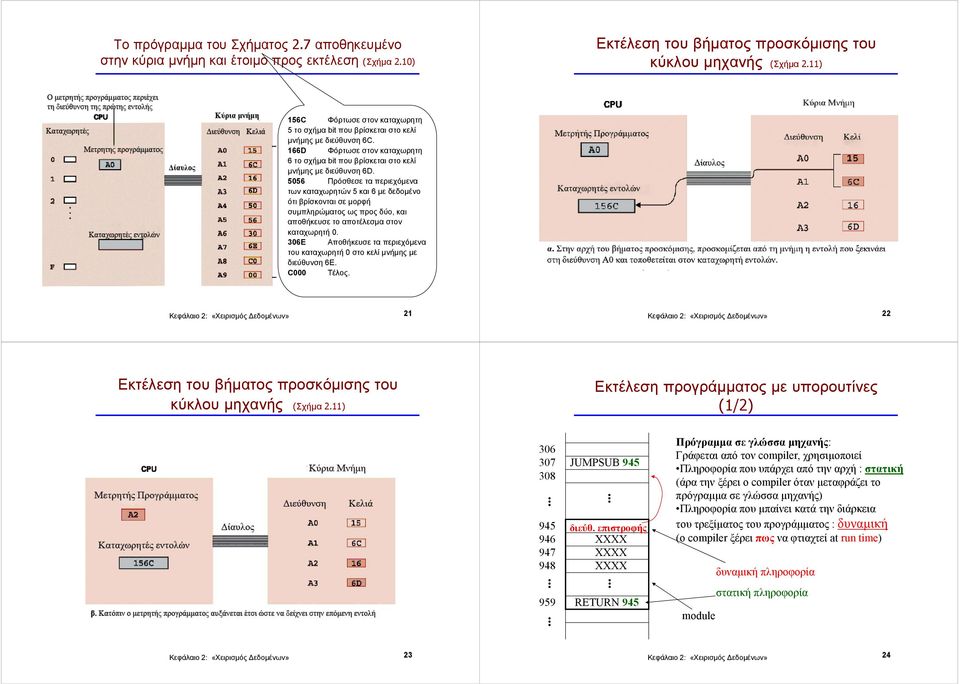

6 Το πρόγραµµα του Σχήµατος 2.7 αποθηκευµένο στην κύρια µνήµη και έτοιµο προς εκτέλεση (Σχήµα 2.10) Εκτέλεση του βήµατος προσκόµισης του κύκλου µηχανής (Σχήµα 2.11) 156C Φόρτωσε στον καταχωρητη 5 το σχήµα bit που βρίσκεται στο κελί µνήµης µε διεύθυνση 6C. 166D Φόρτωσε στον καταχωρητη 6 το σχήµα bit που βρίσκεται στο κελί µνήµης µε διεύθυνση 6D Πρόσθεσε τα περιεχόµενα των καταχωρητών 5 και 6 µε δεδοµένο ότι βρίσκονται σε µορφή συµπληρώµατος ως προς δύο, και αποθήκευσε το αποτέλεσµα στον καταχωρητή E Αποθήκευσε τα περιεχόµενα του καταχωρητή 0 στο κελί µνήµης µε διεύθυνση 6Ε. C000 Τέλος Εκτέλεση του βήµατος προσκόµισης του κύκλου µηχανής (Σχήµα 2.11) Εκτέλεση προγράµµατος µε υπορουτίνες (1/2) JUMPSUB διεύθ. επιστροφής XXXX 947 XXXX 948 XXXX 959 RETURN 945 Πρόγραµµασε γλώσσα µηχανής: Γράφεται από τον compiler, χρησιµοποιεί Πληροφορία που υπάρχει από την αρχή : στατική (άρα την ξέρει ο compiler όταν µεταφράζει το πρόγραµµα σε γλώσσα µηχανής) Πληροφορία που µπαίνει κατά την διάρκεια του τρεξίµατος του προγράµµατος : δυναµική (ο compiler ξέρει πως να φτιαχτεί at run time) module δυναµική πληροφορία στατική πληροφορία 23 24

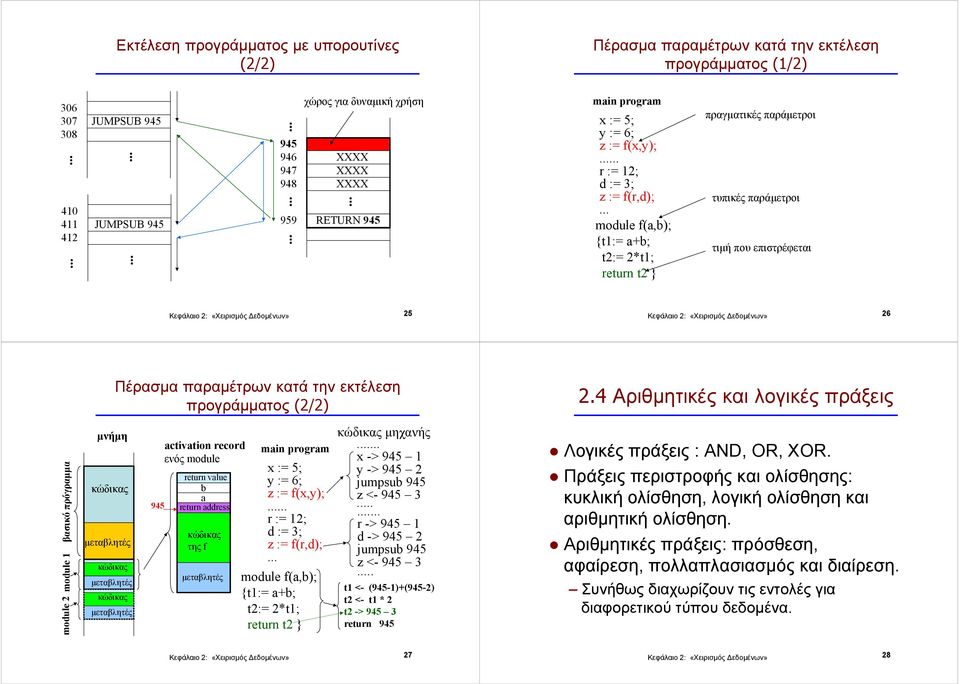

7 Εκτέλεση προγράµµατος µε υπορουτίνες (2/2) Πέρασµα παραµέτρων κατά την εκτέλεση προγράµµατος (1/2) JUMPSUB JUMPSUB χώρος για δυναµική χρήση XXXX 947 XXXX 948 XXXX 959 RETURN 945 main program x := 5; y := 6; z := f(x,y); r := 12; d := 3; z := f(r,d); module f(a,b); {t1:= a+b; t2:= 2*t1; return t2 } πραγµατικές παράµετροι τυπικές παράµετροι τιµήπου επιστρέφεται Πέρασµα παραµέτρων κατά την εκτέλεση προγράµµατος (2/2) 2.4 Αριθµητικές και λογικές πράξεις module 2 module 1 βασικό πρόγραµµα µνήµη κώδικας µεταβλητές κώδικας µεταβλητές κώδικας µεταβλητές 945 activation record ενός module return value b a return address κώδικας της f µεταβλητές main program x := 5; y := 6; z := f(x,y); r := 12; d := 3; z := f(r,d); module f(a,b); {t1:= a+b; t2:= 2*t1; return t2 } κώδικας µηχανής. x -> y -> jumpsub 945 z < r -> d -> jumpsub 945 z < t1 <- (945-1)+(945-2) t2 <- t1 * 2 t2 -> return 945 Λογικές πράξεις : AND, OR, XOR. Πράξεις περιστροφής και ολίσθησης: κυκλική ολίσθηση, λογική ολίσθηση και αριθµητική ολίσθηση. Αριθµητικές πράξεις: πρόσθεση, αφαίρεση, πολλαπλασιασµός και διαίρεση. Συνήθως διαχωρίζουν τις εντολές για διαφορετικού τύπου δεδοµένα

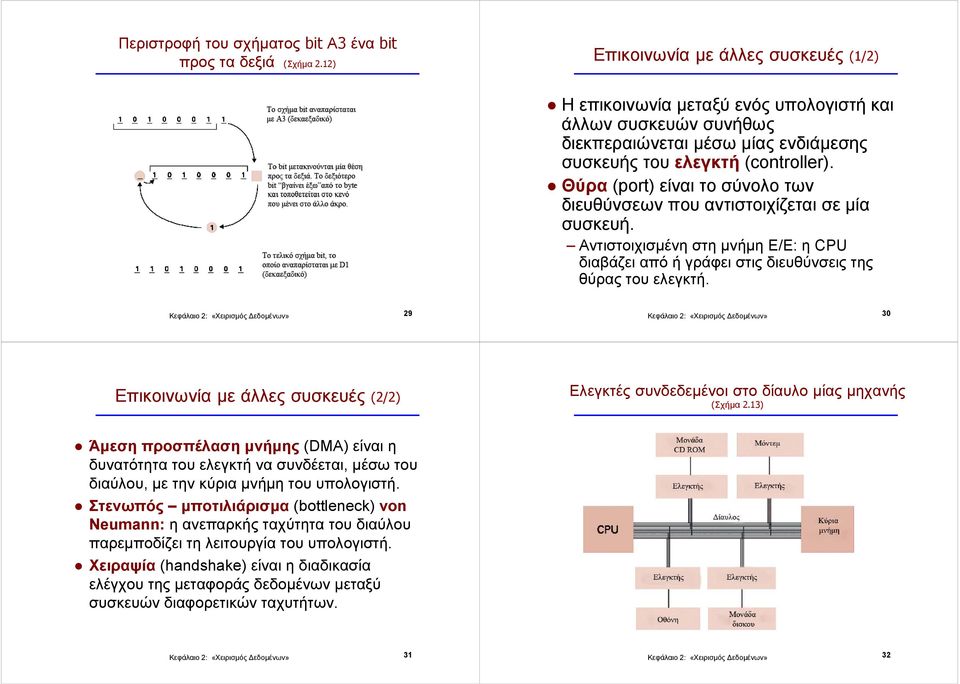

8 Περιστροφή του σχήµατος bit Α3 ένα bit προς τα δεξιά (Σχήµα 2.12) Επικοινωνία µε άλλες συσκευές (1/2) Η επικοινωνία µεταξύ ενός υπολογιστή και άλλων συσκευών συνήθως διεκπεραιώνεται µέσω µίας ενδιάµεσης συσκευής του ελεγκτή (controller). Θύρα (port) είναι το σύνολο των διευθύνσεων που αντιστοιχίζεται σε µία συσκευή. Αντιστοιχισµένη στη µνήµη Ε/Ε: η CPU διαβάζει από ή γράφει στις διευθύνσεις της θύρας του ελεγκτή Επικοινωνία µε άλλες συσκευές (2/2) Ελεγκτές συνδεδεµένοι στο δίαυλο µίας µηχανής (Σχήµα 2.13) Άµεση προσπέλαση µνήµης (DMA) είναι η δυνατότητα του ελεγκτή να συνδέεται, µέσω του διαύλου, µε την κύρια µνήµη του υπολογιστή. Στενωπός µποτιλιάρισµα (bottleneck) von Neumann: η ανεπαρκής ταχύτητα του διαύλου παρεµποδίζει τη λειτουργία του υπολογιστή. Χειραψία (handshake) είναι η διαδικασία ελέγχου της µεταφοράς δεδοµένων µεταξύ συσκευών διαφορετικών ταχυτήτων

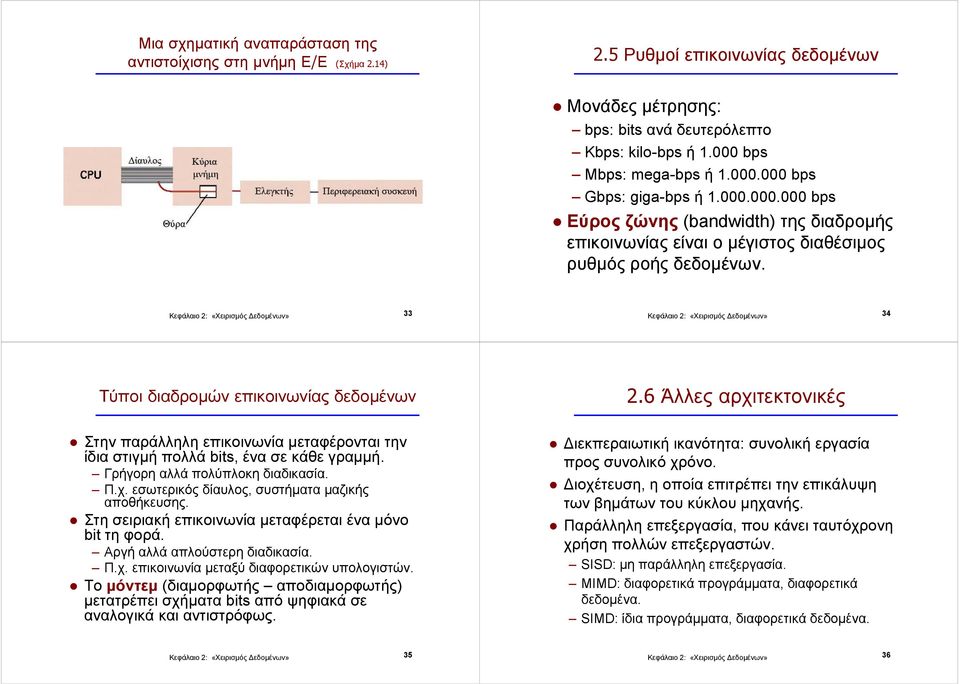

9 Μια σχηµατική αναπαράσταση της αντιστοίχισης στη µνήµη Ε/Ε (Σχήµα 2.14) 2.5 Ρυθµοί επικοινωνίας δεδοµένων Μονάδες µέτρησης: bps: bits ανά δευτερόλεπτο Kbps: kilo-bps ή bps Mbps: mega-bps ή bps Gbps: giga-bps ή bps Εύρος ζώνης (bandwidth) της διαδροµής επικοινωνίας είναι ο µέγιστος διαθέσιµος ρυθµός ροής δεδοµένων Τύποι διαδροµών επικοινωνίας δεδοµένων 2.6 Άλλες αρχιτεκτονικές Στην παράλληλη επικοινωνία µεταφέρονται την ίδια στιγµή πολλά bits, ένα σε κάθε γραµµή. Γρήγορη αλλά πολύπλοκη διαδικασία. Π.χ. εσωτερικός δίαυλος, συστήµατα µαζικής αποθήκευσης. Στη σειριακή επικοινωνία µεταφέρεται ένα µόνο bit τη φορά. Αργή αλλά απλούστερη διαδικασία. Π.χ. επικοινωνία µεταξύ διαφορετικών υπολογιστών. Το µόντεµ (διαµορφωτής αποδιαµορφωτής) µετατρέπει σχήµατα bits από ψηφιακά σε αναλογικά και αντιστρόφως. ιεκπεραιωτική ικανότητα: συνολική εργασία προς συνολικό χρόνο. ιοχέτευση, η οποία επιτρέπει την επικάλυψη των βηµάτων του κύκλου µηχανής. Παράλληλη επεξεργασία, που κάνει ταυτόχρονη χρήση πολλών επεξεργαστών. SISD: µη παράλληλη επεξεργασία. MIMD: διαφορετικά προγράµµατα, διαφορετικά δεδοµένα. SIMD: ίδια προγράµµατα, διαφορετικά δεδοµένα
