1 Εγχειρίδιο εγκατάστασης δρομολογητή ασύρματου δικτύου N300 WNR2200 NETGEAR, Inc. 350 E. Plumeria Drive San Jose, CA USA Ιούλιος v1.0

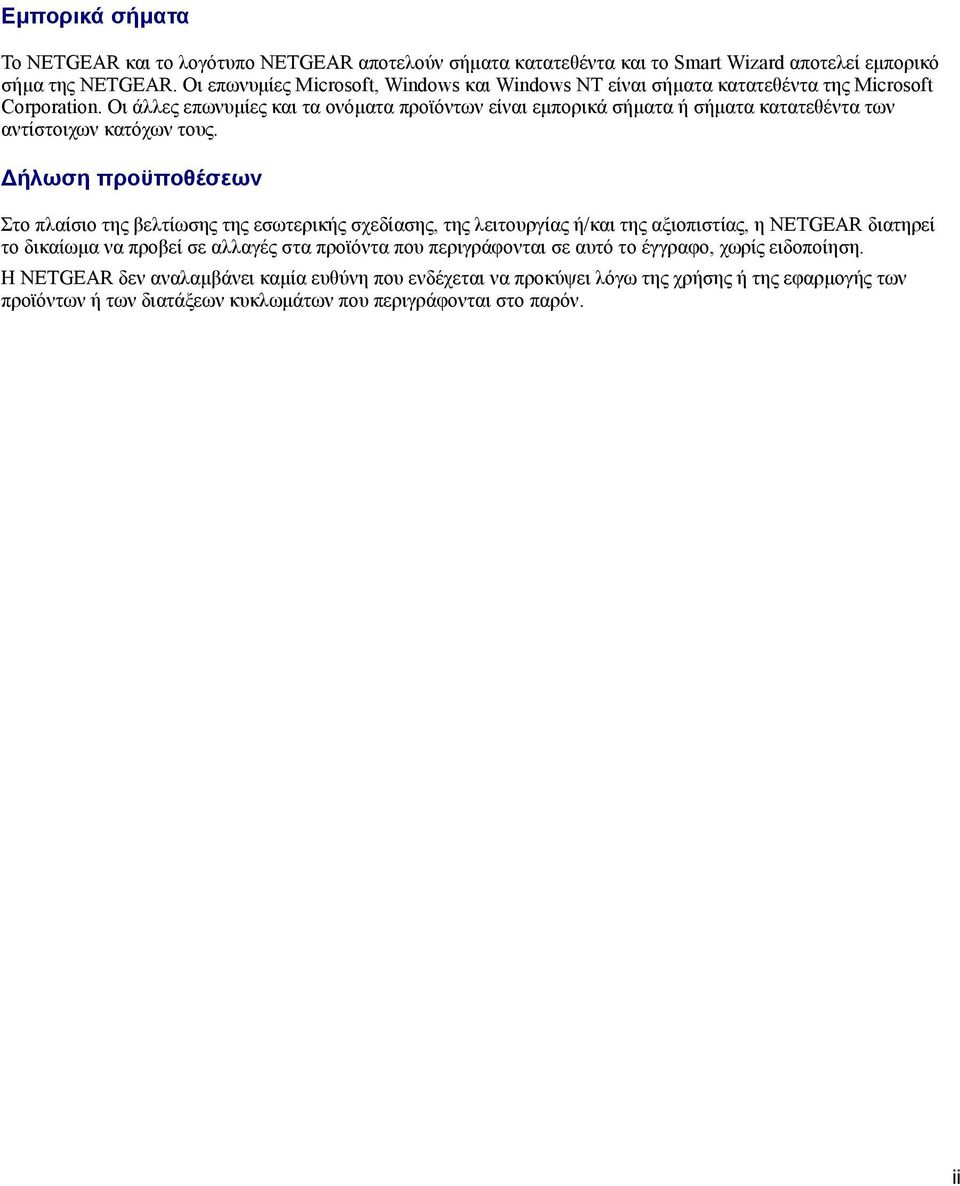

2 Εμπορικά σήματα Το NETGEAR και το λογότυπο NETGEAR αποτελούν σήματα κατατεθέντα και το Smart Wizard αποτελεί εμπορικό σήμα της NETGEAR. Οι επωνυμίες Microsoft, Windows και Windows NT είναι σήματα κατατεθέντα της Microsoft Corporation. Οι άλλες επωνυμίες και τα ονόματα προϊόντων είναι εμπορικά σήματα ή σήματα κατατεθέντα των αντίστοιχων κατόχων τους. Δήλωση προϋποθέσεων Στο πλαίσιο της βελτίωσης της εσωτερικής σχεδίασης, της λειτουργίας ή/και της αξιοπιστίας, η NETGEAR διατηρεί το δικαίωμα να προβεί σε αλλαγές στα προϊόντα που περιγράφονται σε αυτό το έγγραφο, χωρίς ειδοποίηση. Η NETGEAR δεν αναλαμβάνει καμία ευθύνη που ενδέχεται να προκύψει λόγω της χρήσης ή της εφαρμογής των προϊόντων ή των διατάξεων κυκλωμάτων που περιγράφονται στο παρόν. ii

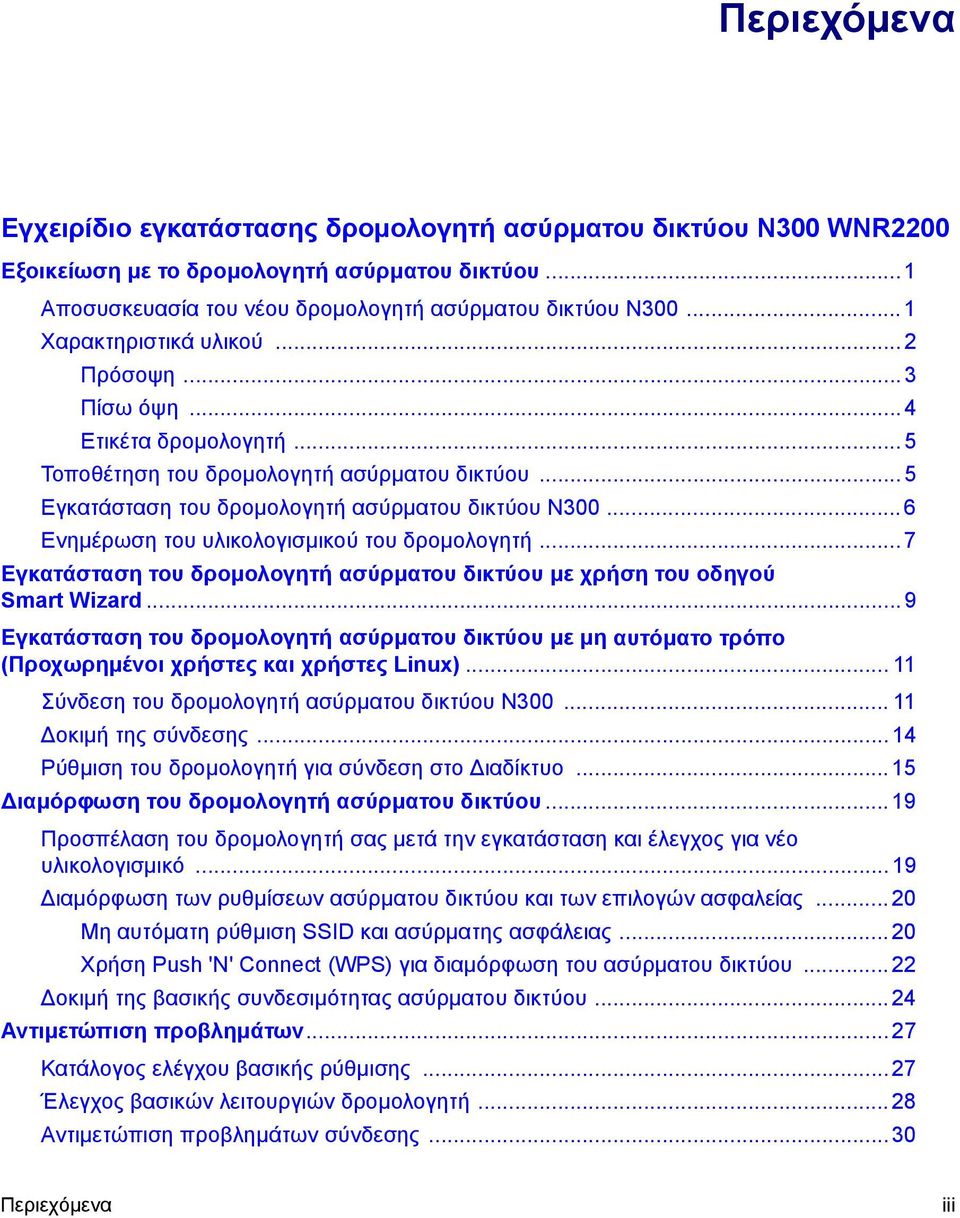

3 Περιεχόμενα Εγχειρίδιο εγκατάστασης δρομολογητή ασύρματου δικτύου N300 WNR2200 Εξοικείωση με το δρομολογητή ασύρματου δικτύου... 1 Αποσυσκευασία του νέου δρομολογητή ασύρματου δικτύου N Χαρακτηριστικά υλικού... 2 Πρόσοψη... 3 Πίσω όψη... 4 Ετικέτα δρομολογητή... 5 Τοποθέτηση του δρομολογητή ασύρματου δικτύου... 5 Εγκατάσταση του δρομολογητή ασύρματου δικτύου N Ενημέρωση του υλικολογισμικού του δρομολογητή... 7 Εγκατάσταση του δρομολογητή ασύρματου δικτύου με χρήση του οδηγού Smart Wizard... 9 Εγκατάσταση του δρομολογητή ασύρματου δικτύου με μη αυτόματο τρόπο (Προχωρημένοι χρήστες και χρήστες Linux) Σύνδεση του δρομολογητή ασύρματου δικτύου N Δοκιμή της σύνδεσης Ρύθμιση του δρομολογητή για σύνδεση στο Διαδίκτυο Διαμόρφωση του δρομολογητή ασύρματου δικτύου Προσπέλαση του δρομολογητή σας μετά την εγκατάσταση και έλεγχος για νέο υλικολογισμικό Διαμόρφωση των ρυθμίσεων ασύρματου δικτύου και των επιλογών ασφαλείας Μη αυτόματη ρύθμιση SSID και ασύρματης ασφάλειας Χρήση Push 'N' Connect (WPS) για διαμόρφωση του ασύρματου δικτύου Δοκιμή της βασικής συνδεσιμότητας ασύρματου δικτύου Αντιμετώπιση προβλημάτων Κατάλογος ελέγχου βασικής ρύθμισης Έλεγχος βασικών λειτουργιών δρομολογητή Αντιμετώπιση προβλημάτων σύνδεσης Περιεχόμενα iii

4 Έλεγχος σύνδεσης υπηρεσίας Διαδικτύου Λήψη διεύθυνσης IP Διαδικτύου Αντιμετώπιση προβλημάτων PPPoE Αντιμετώπιση προβλημάτων της περιήγησης στο Διαδίκτυο Αντιμετώπιση προβλημάτων συνδεσιμότητας χρησιμοποιώντας το βοηθητικό πρόγραμμα Ping...33 Έλεγχος της διαδρομής από τον υπολογιστή στο δρομολογητή Έλεγχος της διαδρομής από τον υπολογιστή σας στο Διαδίκτυο Τεχνικές προδιαγραφές Προεπιλεγμένες ρυθμίσεις διαμόρφωσης Αποκατάσταση του κωδικού πρόσβασης και των ρυθμίσεων διαμόρφωσης Σχετικά έγγραφα Εγγραφή και Πιστοποιήσεις Περιεχόμενα iv

5 Εξοικείωση με το δρομολογητή ασύρματου δικτύου Συγχαρητήρια για την αγορά του δρομολογητή ασύρματου δικτύου N300 WNR2200 της NETGEAR. Προτού αρχίσετε την εγκατάσταση του δρομολογητή, ελέγξτε τα περιεχόμενα του πακέτου (βλ. Αποσυσκευασία του νέου δρομολογητή ασύρματου δικτύου N300 στη σελίδα 1). Εξοικειωθείτε με την πρόσοψη και την πίσω όψη του δρομολογητή ειδικότερα με τις λυχνίες LED και τις σημαντικές πληροφορίες που περιλαμβάνονται στην ετικέτα του δρομολογητή (βλ. Χαρακτηριστικά υλικού στη σελίδα 2). Στη συνέχεια, διαβάστε την ενότητα σχετικά με την Τοποθέτηση του δρομολογητή ασύρματου δικτύου στη σελίδα 5 για να διασφαλίσετε την καλύτερη θέση εγκατάστασης του δρομολογητή. Αποσυσκευασία του νέου δρομολογητή ασύρματου δικτύου N300 Η συσκευασία του προϊόντος πρέπει να περιέχει τα παρακάτω στοιχεία: Το δρομολογητή ασύρματου δικτύου N300 Μια βάση για το δρομολογητή ασύρματου δικτύου N300 Ένα τροφοδοτικό AC (διαφέρει ανά περιοχή) Ένα κίτρινο καλώδιο Ethernet Μια βάση για το δρομολογητή ασύρματου δικτύου N300 Τον οδηγό εγκατάστασης NETGEAR Το CD πόρων, το οποίο περιλαμβάνει: Το βοηθό εγκατάστασης Smart Wizard Installation Assistant (Autorun.exe) Μια έκδοση PDF του εγχειριδίου αυτού Μια σύνδεση προς το ηλεκτρονικό Εγχειρίδιο χρήστη Εάν οποιαδήποτε από τα μέρη είναι λανθασμένα, λείπουν ή έχουν υποστεί ζημιά, επικοινωνήστε με την αντιπροσωπεία της NETGEAR. Φυλάξτε το κιβώτιο, συμπεριλαμβανομένων των πρωτότυπων υλικών συσκευασίας, για την περίπτωση που θα χρειαστεί να επιστρέψετε το προϊόν για επισκευή. Εξοικείωση με το δρομολογητή ασύρματου δικτύου 1

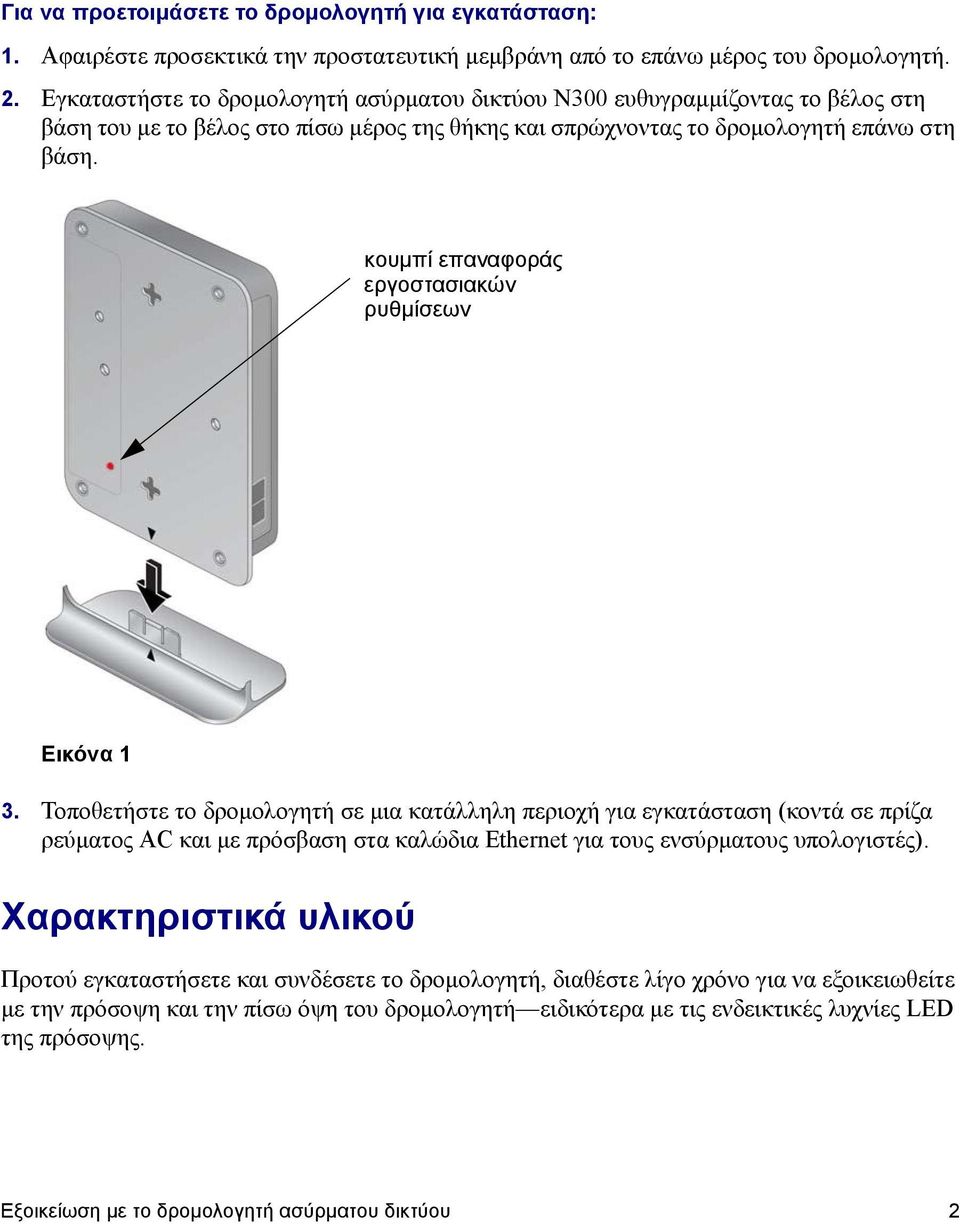

6 Για να προετοιμάσετε το δρομολογητή για εγκατάσταση: 1. Αφαιρέστε προσεκτικά την προστατευτική μεμβράνη από το επάνω μέρος του δρομολογητή. 2. Εγκαταστήστε το δρομολογητή ασύρματου δικτύου N300 ευθυγραμμίζοντας το βέλος στη βάση του με το βέλος στο πίσω μέρος της θήκης και σπρώχνοντας το δρομολογητή επάνω στη βάση. κουμπί επαναφοράς εργοστασιακών ρυθμίσεων Εικόνα 1 3. Τοποθετήστε το δρομολογητή σε μια κατάλληλη περιοχή για εγκατάσταση (κοντά σε πρίζα ρεύματος AC και με πρόσβαση στα καλώδια Ethernet για τους ενσύρματους υπολογιστές). Χαρακτηριστικά υλικού Προτού εγκαταστήσετε και συνδέσετε το δρομολογητή, διαθέστε λίγο χρόνο για να εξοικειωθείτε με την πρόσοψη και την πίσω όψη του δρομολογητή ειδικότερα με τις ενδεικτικές λυχνίες LED της πρόσοψης. Εξοικείωση με το δρομολογητή ασύρματου δικτύου 2

7 Πρόσοψη Εικόνα 2 Η πρόσοψη διαθέτει επτά λυχνίες κατάστασης, τις οποίες μπορείτε να χρησιμοποιήσετε για να παρακολουθήσετε και να επαληθεύσετε διάφορες καταστάσεις. Υπάρχουν επίσης δύο διακόπτες στη δεξιά πλευρά (ή στην κορυφή, αν ο δρομολογητής βρίσκεται στη βάση του). Οι λυχνίες κατάστασης περιγράφονται στον Πίνακα 1 και οι διακόπτες στον Πίνακα 2. Πίνακας 1. Περιγραφή λυχνιών κατάστασης Στοιχείο Λειτουργία Δραστηριότητα Περιγραφή 1. Λειτουργία/ Δοκιμή Λυχνία που ανάβει σταθερά με πορτοκαλί χρώμα Σταθερό πράσινο χρώμα Σβηστή Η μονάδα έχει ενεργοποιηθεί και βρίσκεται στη διαδικασία εκκίνησης. Έχει ολοκληρωθεί η εκκίνηση της μονάδας, η μονάδα είναι έτοιμη για λειτουργία. Διοχετεύεται ρεύμα στο δρομολογητή. 2. Διαδίκτυο Σβηστή Δεν υπάρχει συνδεδεμένο καλώδιο Ethernet στο μόντεμ. 3. LAN (Θύρες 1 4) Λυχνία που ανάβει σταθερά με πορτοκαλί χρώμα Σταθερό πράσινο χρώμα Σταθερό πράσινο χρώμα Λυχνία που ανάβει σταθερά με πορτοκαλί χρώμα Σβηστή Εντοπίστηκε σύνδεση του καλωδίου Ethernet στο μόντεμ. Ελήφθη διεύθυνση IP, συσκευή έτοιμη για μετάδοση δεδομένων. Η θύρα LAN εντόπισε σύνδεσμο 100 Mbps με συνδεδεμένη συσκευή. Η θύρα LAN εντόπισε σύνδεσμο 10 Mbps με συνδεδεμένη συσκευή. Δεν εντοπίστηκε σύνδεση σε αυτή τη θύρα. 4. USB Σβηστή Δεν υπάρχει συνδεδεμένη συσκευή USB ή έχει πατηθεί το κουμπί Ασφαλής κατάργηση υλικού και η συνδεδεμένη συσκευή USB μπορεί πλέον να καταργηθεί με ασφάλεια. Σταθερό πράσινο χρώμα Η συσκευή USB έγινε αποδεκτή από το δρομολογητή και είναι έτοιμη για χρήση. Εξοικείωση με το δρομολογητή ασύρματου δικτύου 3

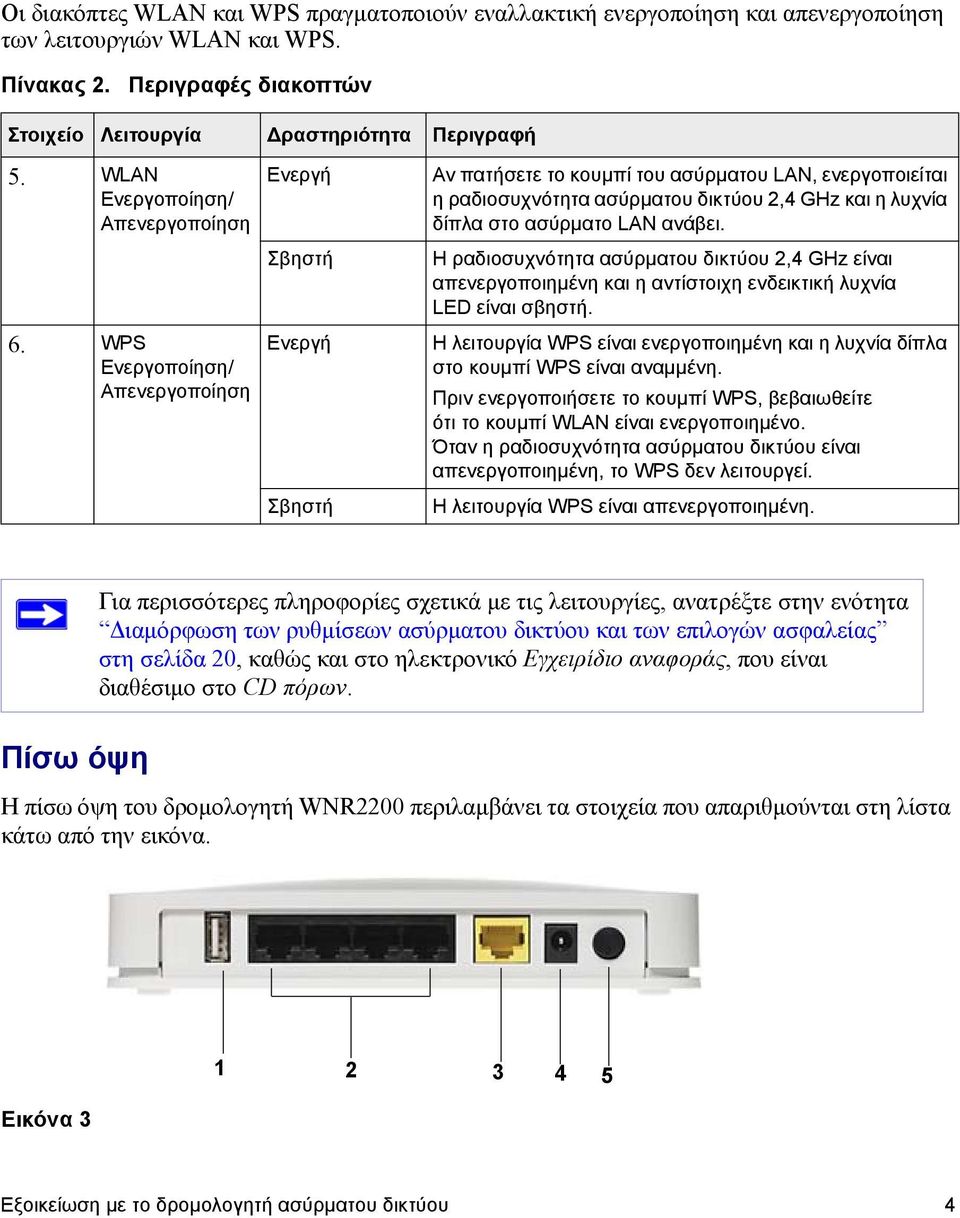

8 Οι διακόπτες WLAN και WPS πραγματοποιούν εναλλακτική ενεργοποίηση και απενεργοποίηση των λειτουργιών WLAN και WPS. Πίνακας 2. Περιγραφές διακοπτών Στοιχείο Λειτουργία Δραστηριότητα Περιγραφή 5. WLAN Ενεργοποίηση/ Απενεργοποίηση 6. WPS Ενεργοποίηση/ Απενεργοποίηση Ενεργή Σβηστή Ενεργή Σβηστή Αν πατήσετε το κουμπί του ασύρματου LAN, ενεργοποιείται η ραδιοσυχνότητα ασύρματου δικτύου 2,4 GHz και η λυχνία δίπλα στο ασύρματο LAN ανάβει. Η ραδιοσυχνότητα ασύρματου δικτύου 2,4 GHz είναι απενεργοποιημένη και η αντίστοιχη ενδεικτική λυχνία LED είναι σβηστή. Η λειτουργία WPS είναι ενεργοποιημένη και η λυχνία δίπλα στο κουμπί WPS είναι αναμμένη. Πριν ενεργοποιήσετε το κουμπί WPS, βεβαιωθείτε ότι το κουμπί WLAN είναι ενεργοποιημένο. Όταν η ραδιοσυχνότητα ασύρματου δικτύου είναι απενεργοποιημένη, το WPS δεν λειτουργεί. Η λειτουργία WPS είναι απενεργοποιημένη. Για περισσότερες πληροφορίες σχετικά με τις λειτουργίες, ανατρέξτε στην ενότητα Διαμόρφωση των ρυθμίσεων ασύρματου δικτύου και των επιλογών ασφαλείας στη σελίδα 20, καθώς και στο ηλεκτρονικό Εγχειρίδιο αναφοράς, που είναι διαθέσιμο στο CD πόρων. Πίσω όψη Η πίσω όψη του δρομολογητή WNR2200 περιλαμβάνει τα στοιχεία που απαριθμούνται στη λίστα κάτω από την εικόνα. Εικόνα Εξοικείωση με το δρομολογητή ασύρματου δικτύου 4

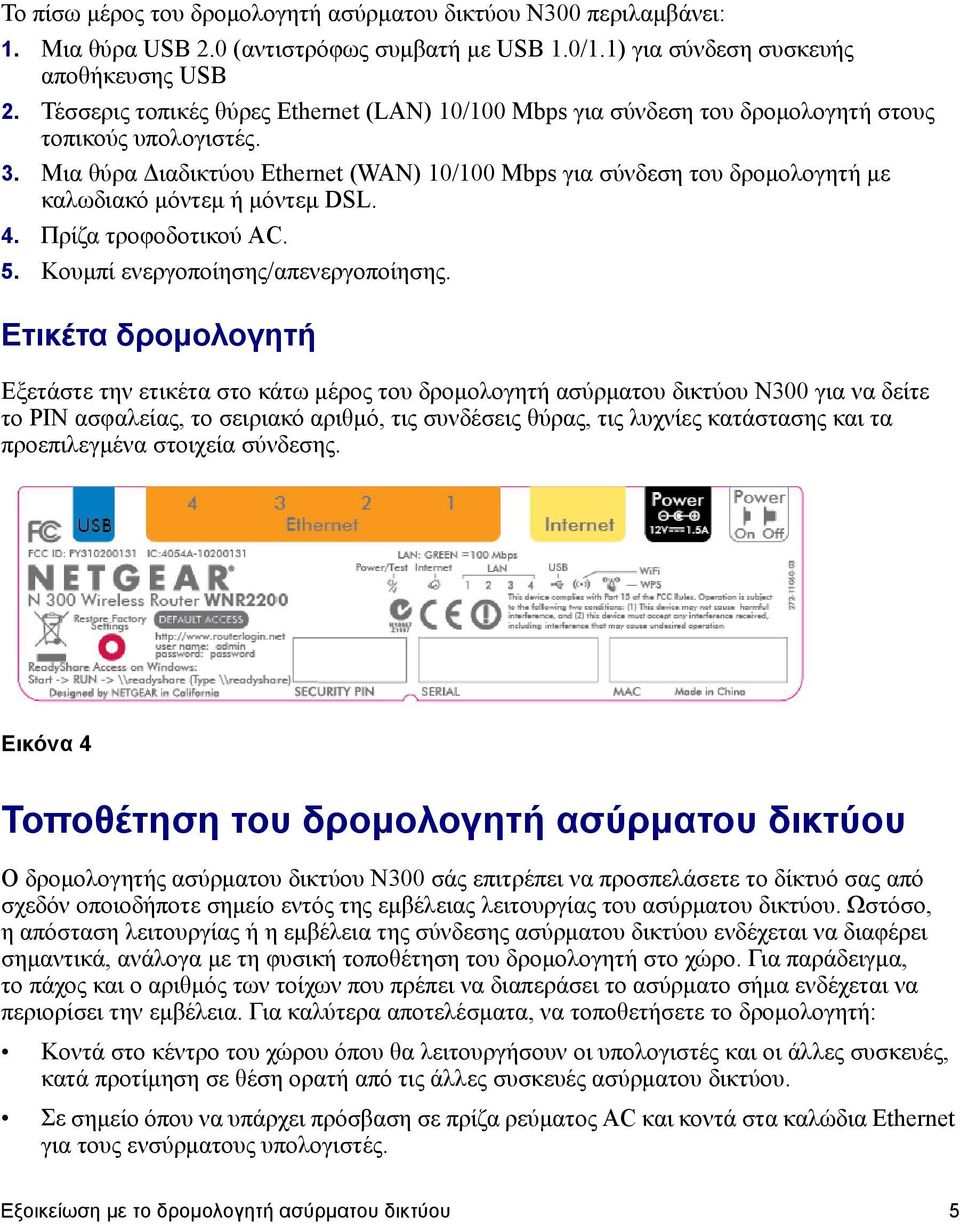

9 Το πίσω μέρος του δρομολογητή ασύρματου δικτύου N300 περιλαμβάνει: 1. Μια θύρα USB 2.0 (αντιστρόφως συμβατή με USB 1.0/1.1) για σύνδεση συσκευής αποθήκευσης USB 2. Τέσσερις τοπικές θύρες Ethernet (LAN) 10/100 Mbps για σύνδεση του δρομολογητή στους τοπικούς υπολογιστές. 3. Μια θύρα Διαδικτύου Ethernet (WAN) 10/100 Mbps για σύνδεση του δρομολογητή με καλωδιακό μόντεμ ή μόντεμ DSL. 4. Πρίζα τροφοδοτικού AC. 5. Κουμπί ενεργοποίησης/απενεργοποίησης. Ετικέτα δρομολογητή Εξετάστε την ετικέτα στο κάτω μέρος του δρομολογητή ασύρματου δικτύου N300 για να δείτε το PIN ασφαλείας, το σειριακό αριθμό, τις συνδέσεις θύρας, τις λυχνίες κατάστασης και τα προεπιλεγμένα στοιχεία σύνδεσης. Εικόνα 4 Τοποθέτηση του δρομολογητή ασύρματου δικτύου Ο δρομολογητής ασύρματου δικτύου N300 σάς επιτρέπει να προσπελάσετε το δίκτυό σας από σχεδόν οποιοδήποτε σημείο εντός της εμβέλειας λειτουργίας του ασύρματου δικτύου. Ωστόσο, η απόσταση λειτουργίας ή η εμβέλεια της σύνδεσης ασύρματου δικτύου ενδέχεται να διαφέρει σημαντικά, ανάλογα με τη φυσική τοποθέτηση του δρομολογητή στο χώρο. Για παράδειγμα, το πάχος και ο αριθμός των τοίχων που πρέπει να διαπεράσει το ασύρματο σήμα ενδέχεται να περιορίσει την εμβέλεια. Για καλύτερα αποτελέσματα, να τοποθετήσετε το δρομολογητή: Κοντά στο κέντρο του χώρου όπου θα λειτουργήσουν οι υπολογιστές και οι άλλες συσκευές, κατά προτίμηση σε θέση ορατή από τις άλλες συσκευές ασύρματου δικτύου. Σε σημείο όπου να υπάρχει πρόσβαση σε πρίζα ρεύματος AC και κοντά στα καλώδια Ethernet για τους ενσύρματους υπολογιστές. Εξοικείωση με το δρομολογητή ασύρματου δικτύου 5

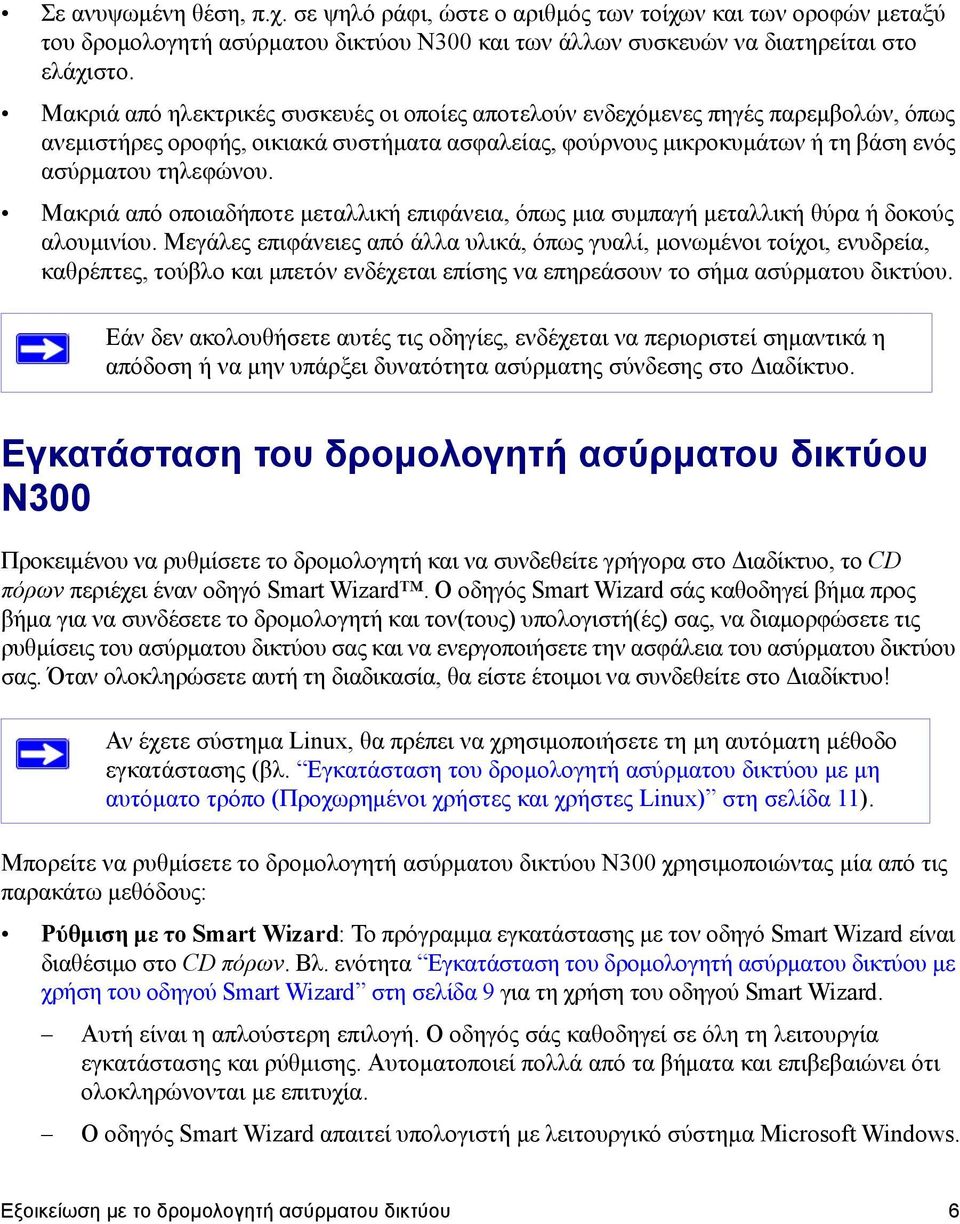

10 Σε ανυψωμένη θέση, π.χ. σε ψηλό ράφι, ώστε ο αριθμός των τοίχων και των οροφών μεταξύ του δρομολογητή ασύρματου δικτύου N300 και των άλλων συσκευών να διατηρείται στο ελάχιστο. Μακριά από ηλεκτρικές συσκευές οι οποίες αποτελούν ενδεχόμενες πηγές παρεμβολών, όπως ανεμιστήρες οροφής, οικιακά συστήματα ασφαλείας, φούρνους μικροκυμάτων ή τη βάση ενός ασύρματου τηλεφώνου. Μακριά από οποιαδήποτε μεταλλική επιφάνεια, όπως μια συμπαγή μεταλλική θύρα ή δοκούς αλουμινίου. Μεγάλες επιφάνειες από άλλα υλικά, όπως γυαλί, μονωμένοι τοίχοι, ενυδρεία, καθρέπτες, τούβλο και μπετόν ενδέχεται επίσης να επηρεάσουν το σήμα ασύρματου δικτύου. Εάν δεν ακολουθήσετε αυτές τις οδηγίες, ενδέχεται να περιοριστεί σημαντικά η απόδοση ή να μην υπάρξει δυνατότητα ασύρματης σύνδεσης στο Διαδίκτυο. Εγκατάσταση του δρομολογητή ασύρματου δικτύου N300 Προκειμένου να ρυθμίσετε το δρομολογητή και να συνδεθείτε γρήγορα στο Διαδίκτυο, το CD πόρων περιέχει έναν οδηγό Smart Wizard. Ο οδηγός Smart Wizard σάς καθοδηγεί βήμα προς βήμα για να συνδέσετε το δρομολογητή και τον(τους) υπολογιστή(ές) σας, να διαμορφώσετε τις ρυθμίσεις του ασύρματου δικτύου σας και να ενεργοποιήσετε την ασφάλεια του ασύρματου δικτύου σας. Όταν ολοκληρώσετε αυτή τη διαδικασία, θα είστε έτοιμοι να συνδεθείτε στο Διαδίκτυο! Αν έχετε σύστημα Linux, θα πρέπει να χρησιμοποιήσετε τη μη αυτόματη μέθοδο εγκατάστασης (βλ. Εγκατάσταση του δρομολογητή ασύρματου δικτύου με μη αυτόματο τρόπο (Προχωρημένοι χρήστες και χρήστες Linux) στη σελίδα 11). Μπορείτε να ρυθμίσετε το δρομολογητή ασύρματου δικτύου N300 χρησιμοποιώντας μία από τις παρακάτω μεθόδους: Ρύθμιση με το Smart Wizard: Το πρόγραμμα εγκατάστασης με τον οδηγό Smart Wizard είναι διαθέσιμο στο CD πόρων. Βλ. ενότητα Εγκατάσταση του δρομολογητή ασύρματου δικτύου με χρήση του οδηγού Smart Wizard στη σελίδα 9 για τη χρήση του οδηγού Smart Wizard. Αυτή είναι η απλούστερη επιλογή. Ο οδηγός σάς καθοδηγεί σε όλη τη λειτουργία εγκατάστασης και ρύθμισης. Αυτοματοποιεί πολλά από τα βήματα και επιβεβαιώνει ότι ολοκληρώνονται με επιτυχία. Ο οδηγός Smart Wizard απαιτεί υπολογιστή με λειτουργικό σύστημα Microsoft Windows. Εξοικείωση με το δρομολογητή ασύρματου δικτύου 6

11 Προτού χρησιμοποιήσετε τον οδηγό Smart Wizard σε κάποιον υπολογιστή εταιρείας για να ρυθμίσετε τον οικιακό υπολογιστή, συμβουλευτείτε το προσωπικό υποστήριξης δικτύου της εταιρείας σας. Οι ρυθμίσεις εταιρικών δικτύων ή το λογισμικό πελάτη του εικονικού ιδιωτικού δικτύου (Virtual Private Network VPN) ενδέχεται να έρθει σε διένεξη με τις προεπιλεγμένες ρυθμίσεις του οικιακού δρομολογητή. Εάν δεν είστε βέβαιοι σχετικά με το εάν υπάρχει διένεξη, χρησιμοποιήστε διαφορετικό υπολογιστή. Μη αυτόματη ρύθμιση: Εάν δεν μπορείτε ή προτιμάτε να μην χρησιμοποιήσετε τον οδηγό Smart Wizard, βλ. Εγκατάσταση του δρομολογητή ασύρματου δικτύου με μη αυτόματο τρόπο (Προχωρημένοι χρήστες και χρήστες Linux) στη σελίδα 11. Για παράδειγμα, εάν χρησιμοποιείτε λειτουργικό σύστημα Linux ή έχετε τεχνικές γνώσεις, προτιμήστε αυτή την επιλογή. Εάν επιλέξετε να χρησιμοποιήσετε αυτή την επιλογή και να εγκαταστήσετε το δρομολογητή μη αυτόματα, για καλύτερα αποτελέσματα εγκαταστήστε και ρυθμίστε τον υπολογιστή με αυτή τη σειρά: 1. Εγκατάσταση και σύνδεση του δρομολογητή ασύρματου δικτύου στο δίκτυό σας (βλ. Σύνδεση του δρομολογητή ασύρματου δικτύου N300 στη σελίδα 11). 2. Ρύθμιση του δρομολογητή ασύρματου δικτύου για πρόσβαση στο Διαδίκτυο (βλ. Ρύθμιση του δρομολογητή για σύνδεση στο Διαδίκτυο στη σελίδα 15). 3. Διαμόρφωση του ασύρματου δικτύου και επιλογή των ρυθμίσεων ασφαλείας για την προστασία του (βλ. Διαμόρφωση του δρομολογητή ασύρματου δικτύου στη σελίδα 19). Ενημέρωση του υλικολογισμικού του δρομολογητή Η NETGEAR βελτιώνει πάντοτε τη λειτουργικότητα και τις δυνατότητες που περιλαμβάνονται στο δρομολογητή. Για να μπορείτε να λαμβάνετε εύκολα τις καλύτερες και πιο ενημερωμένες δυνατότητες του δρομολογητή, η NETGEAR παρέχει διάφορες μεθόδους για την ενημέρωση του προϊόντος σας. Ο βοηθός εγκατάστασης Smart Wizard σάς επιτρέπει να ελέγχετε και να εγκαθιστάτε ενημερώσεις στο πλαίσιο της διαδικασίας εγκατάστασης. Ο δρομολογητής περιλαμβάνει μια δυνατότητα ενημέρωσης που σας επιτρέπει να ελέγχετε και να εγκαθιστάτε ενημερώσεις. Πρέπει να είστε συνδεδεμένοι στο δρομολογητή για να χρησιμοποιήσετε αυτή τη δυνατότητα (για περισσότερες λεπτομέρειες, ανατρέξτε στο Εγχειρίδιο αναφοράς). Οι επιλογές αυτές αναλύονται στην ενότητα Εγκατάσταση του δρομολογητή ασύρματου δικτύου με μη αυτόματο τρόπο (Προχωρημένοι χρήστες και χρήστες Linux) στη σελίδα 11. Εξοικείωση με το δρομολογητή ασύρματου δικτύου 7

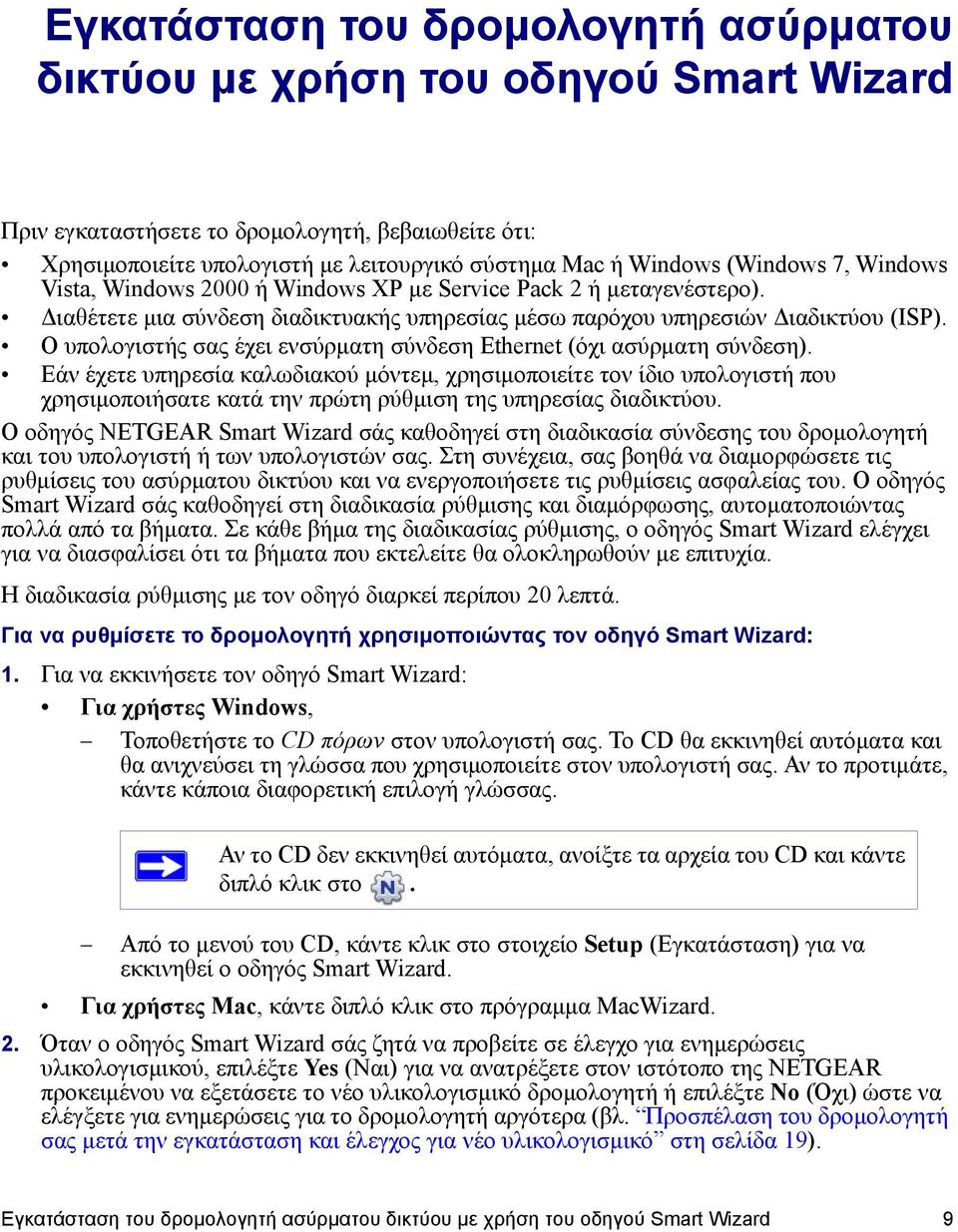

12 Εγκατάσταση του δρομολογητή ασύρματου δικτύου με χρήση του οδηγού Smart Wizard Πριν εγκαταστήσετε το δρομολογητή, βεβαιωθείτε ότι: Χρησιμοποιείτε υπολογιστή με λειτουργικό σύστημα Mac ή Windows (Windows 7, Windows Vista, Windows 2000 ή Windows XP με Service Pack 2 ή μεταγενέστερο). Διαθέτετε μια σύνδεση διαδικτυακής υπηρεσίας μέσω παρόχου υπηρεσιών Διαδικτύου (ISP). Ο υπολογιστής σας έχει ενσύρματη σύνδεση Ethernet (όχι ασύρματη σύνδεση). Εάν έχετε υπηρεσία καλωδιακού μόντεμ, χρησιμοποιείτε τον ίδιο υπολογιστή που χρησιμοποιήσατε κατά την πρώτη ρύθμιση της υπηρεσίας διαδικτύου. O οδηγός NETGEAR Smart Wizard σάς καθοδηγεί στη διαδικασία σύνδεσης του δρομολογητή και του υπολογιστή ή των υπολογιστών σας. Στη συνέχεια, σας βοηθά να διαμορφώσετε τις ρυθμίσεις του ασύρματου δικτύου και να ενεργοποιήσετε τις ρυθμίσεις ασφαλείας του. Ο οδηγός Smart Wizard σάς καθοδηγεί στη διαδικασία ρύθμισης και διαμόρφωσης, αυτοματοποιώντας πολλά από τα βήματα. Σε κάθε βήμα της διαδικασίας ρύθμισης, ο οδηγός Smart Wizard ελέγχει για να διασφαλίσει ότι τα βήματα που εκτελείτε θα ολοκληρωθούν με επιτυχία. Η διαδικασία ρύθμισης με τον οδηγό διαρκεί περίπου 20 λεπτά. Για να ρυθμίσετε το δρομολογητή χρησιμοποιώντας τον οδηγό Smart Wizard: 1. Για να εκκινήσετε τον οδηγό Smart Wizard: Για χρήστες Windows, Τοποθετήστε το CD πόρων στον υπολογιστή σας. Το CD θα εκκινηθεί αυτόματα και θα ανιχνεύσει τη γλώσσα που χρησιμοποιείτε στον υπολογιστή σας. Αν το προτιμάτε, κάντε κάποια διαφορετική επιλογή γλώσσας. Αν το CD δεν εκκινηθεί αυτόματα, ανοίξτε τα αρχεία του CD και κάντε διπλό κλικ στο. Από το μενού του CD, κάντε κλικ στο στοιχείο Setup (Εγκατάσταση) για να εκκινηθεί ο οδηγός Smart Wizard. Για χρήστες Mac, κάντε διπλό κλικ στο πρόγραμμα MacWizard. 2. Όταν ο οδηγός Smart Wizard σάς ζητά να προβείτε σε έλεγχο για ενημερώσεις υλικολογισμικού, επιλέξτε Yes (Ναι) για να ανατρέξετε στον ιστότοπο της NETGEAR προκειμένου να εξετάσετε το νέο υλικολογισμικό δρομολογητή ή επιλέξτε No (Όχι) ώστε να ελέγξετε για ενημερώσεις για το δρομολογητή αργότερα (βλ. Προσπέλαση του δρομολογητή σας μετά την εγκατάσταση και έλεγχος για νέο υλικολογισμικό στη σελίδα 19). Εγκατάσταση του δρομολογητή ασύρματου δικτύου με χρήση του οδηγού Smart Wizard 9

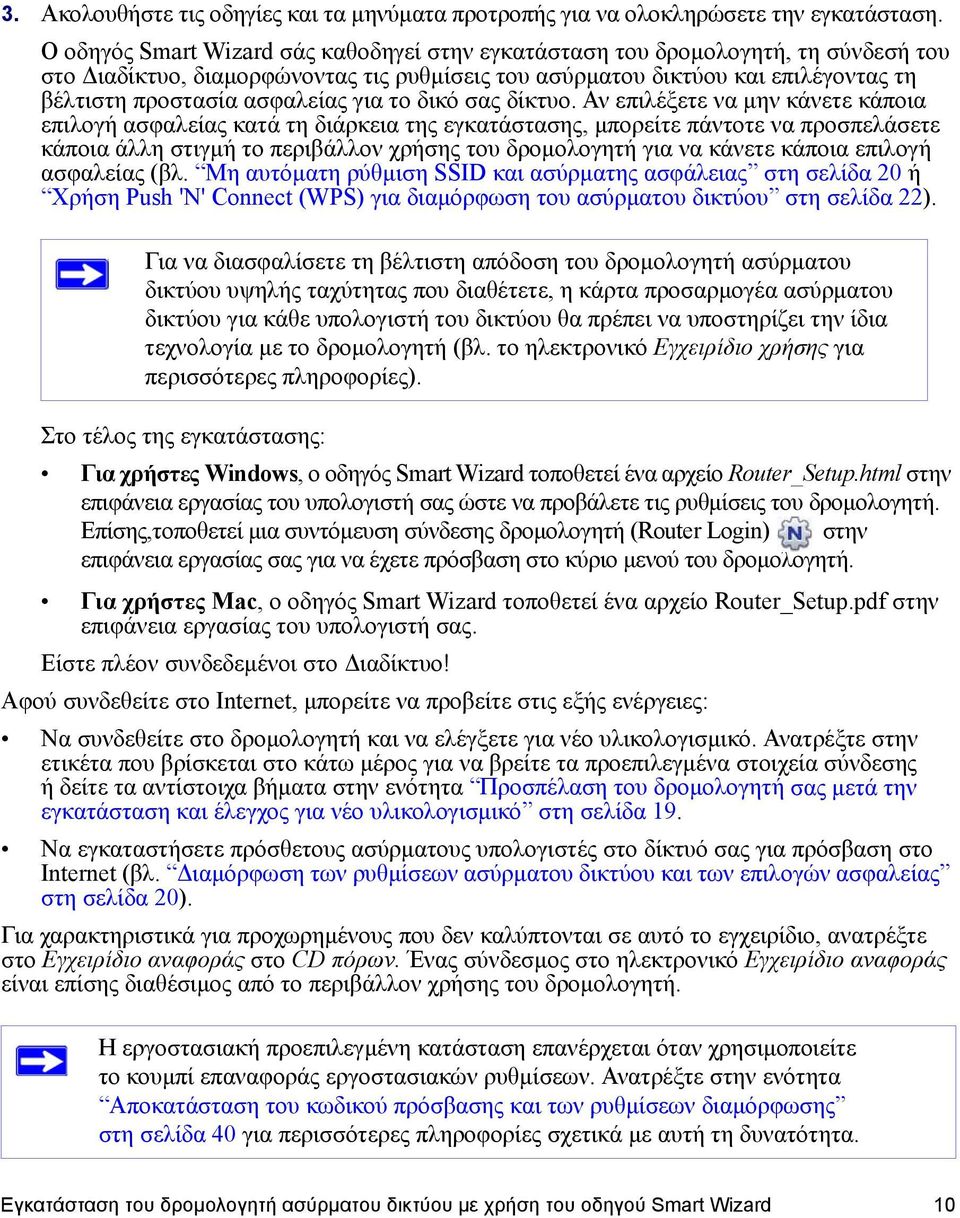

13 3. Ακολουθήστε τις οδηγίες και τα μηνύματα προτροπής για να ολοκληρώσετε την εγκατάσταση. Ο οδηγός Smart Wizard σάς καθοδηγεί στην εγκατάσταση του δρομολογητή, τη σύνδεσή του στο Διαδίκτυο, διαμορφώνοντας τις ρυθμίσεις του ασύρματου δικτύου και επιλέγοντας τη βέλτιστη προστασία ασφαλείας για το δικό σας δίκτυο. Αν επιλέξετε να μην κάνετε κάποια επιλογή ασφαλείας κατά τη διάρκεια της εγκατάστασης, μπορείτε πάντοτε να προσπελάσετε κάποια άλλη στιγμή το περιβάλλον χρήσης του δρομολογητή για να κάνετε κάποια επιλογή ασφαλείας (βλ. Μη αυτόματη ρύθμιση SSID και ασύρματης ασφάλειας στη σελίδα 20 ή Χρήση Push 'N' Connect (WPS) για διαμόρφωση του ασύρματου δικτύου στη σελίδα 22). Για να διασφαλίσετε τη βέλτιστη απόδοση του δρομολογητή ασύρματου δικτύου υψηλής ταχύτητας που διαθέτετε, η κάρτα προσαρμογέα ασύρματου δικτύου για κάθε υπολογιστή του δικτύου θα πρέπει να υποστηρίζει την ίδια τεχνολογία με το δρομολογητή (βλ. το ηλεκτρονικό Εγχειρίδιο χρήσης για περισσότερες πληροφορίες). Στο τέλος της εγκατάστασης: Για χρήστες Windows, ο οδηγός Smart Wizard τοποθετεί ένα αρχείο Router_Setup.html στην επιφάνεια εργασίας του υπολογιστή σας ώστε να προβάλετε τις ρυθμίσεις του δρομολογητή. Επίσης,τοποθετεί μια συντόμευση σύνδεσης δρομολογητή (Router Login) στην επιφάνεια εργασίας σας για να έχετε πρόσβαση στο κύριο μενού του δρομολογητή. Για χρήστες Mac, ο οδηγός Smart Wizard τοποθετεί ένα αρχείο Router_Setup.pdf στην επιφάνεια εργασίας του υπολογιστή σας. Είστε πλέον συνδεδεμένοι στο Διαδίκτυο! Αφού συνδεθείτε στο Internet, μπορείτε να προβείτε στις εξής ενέργειες: Να συνδεθείτε στο δρομολογητή και να ελέγξετε για νέο υλικολογισμικό. Ανατρέξτε στην ετικέτα που βρίσκεται στο κάτω μέρος για να βρείτε τα προεπιλεγμένα στοιχεία σύνδεσης ή δείτε τα αντίστοιχα βήματα στην ενότητα Προσπέλαση του δρομολογητή σας μετά την εγκατάσταση και έλεγχος για νέο υλικολογισμικό στη σελίδα 19. Να εγκαταστήσετε πρόσθετους ασύρματους υπολογιστές στο δίκτυό σας για πρόσβαση στο Internet (βλ. Διαμόρφωση των ρυθμίσεων ασύρματου δικτύου και των επιλογών ασφαλείας στη σελίδα 20). Για χαρακτηριστικά για προχωρημένους που δεν καλύπτονται σε αυτό το εγχειρίδιο, ανατρέξτε στο Εγχειρίδιο αναφοράς στο CD πόρων. Ένας σύνδεσμος στο ηλεκτρονικό Εγχειρίδιο αναφοράς είναι επίσης διαθέσιμος από το περιβάλλον χρήσης του δρομολογητή. Η εργοστασιακή προεπιλεγμένη κατάσταση επανέρχεται όταν χρησιμοποιείτε το κουμπί επαναφοράς εργοστασιακών ρυθμίσεων. Ανατρέξτε στην ενότητα Αποκατάσταση του κωδικού πρόσβασης και των ρυθμίσεων διαμόρφωσης στη σελίδα 40 για περισσότερες πληροφορίες σχετικά με αυτή τη δυνατότητα. Εγκατάσταση του δρομολογητή ασύρματου δικτύου με χρήση του οδηγού Smart Wizard 10

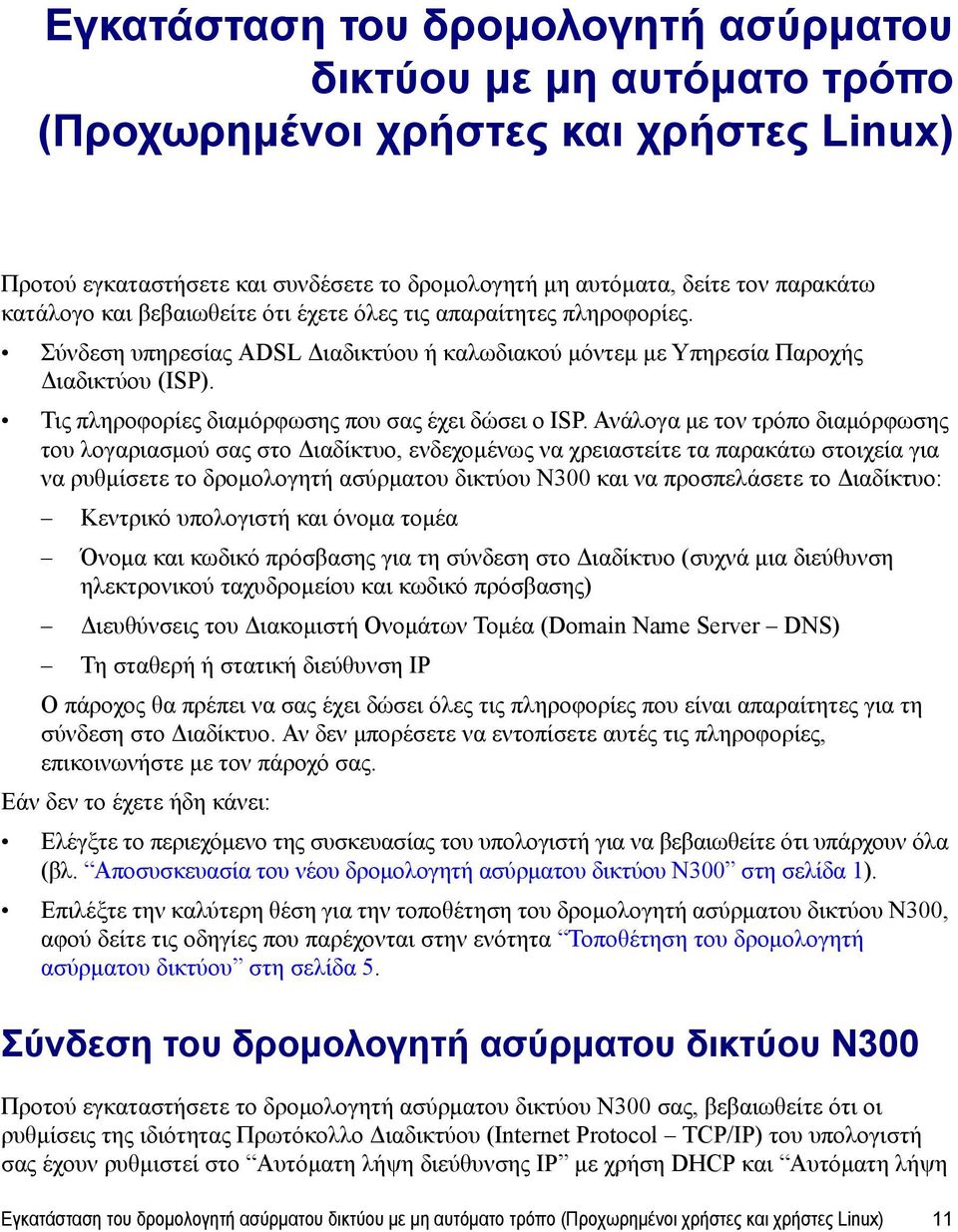

14 Εγκατάσταση του δρομολογητή ασύρματου δικτύου με μη αυτόματο τρόπο (Προχωρημένοι χρήστες και χρήστες Linux) Προτού εγκαταστήσετε και συνδέσετε το δρομολογητή μη αυτόματα, δείτε τον παρακάτω κατάλογο και βεβαιωθείτε ότι έχετε όλες τις απαραίτητες πληροφορίες. Σύνδεση υπηρεσίας ADSL Διαδικτύου ή καλωδιακού μόντεμ με Υπηρεσία Παροχής Διαδικτύου (ISP). Τις πληροφορίες διαμόρφωσης που σας έχει δώσει ο ISP. Ανάλογα με τον τρόπο διαμόρφωσης του λογαριασμού σας στο Διαδίκτυο, ενδεχομένως να χρειαστείτε τα παρακάτω στοιχεία για να ρυθμίσετε το δρομολογητή ασύρματου δικτύου N300 και να προσπελάσετε το Διαδίκτυο: Κεντρικό υπολογιστή και όνομα τομέα Όνομα και κωδικό πρόσβασης για τη σύνδεση στο Διαδίκτυο (συχνά μια διεύθυνση ηλεκτρονικού ταχυδρομείου και κωδικό πρόσβασης) Διευθύνσεις του Διακομιστή Ονομάτων Τομέα (Domain Name Server DNS) Τη σταθερή ή στατική διεύθυνση IP Ο πάροχος θα πρέπει να σας έχει δώσει όλες τις πληροφορίες που είναι απαραίτητες για τη σύνδεση στο Διαδίκτυο. Αν δεν μπορέσετε να εντοπίσετε αυτές τις πληροφορίες, επικοινωνήστε με τον πάροχό σας. Εάν δεν το έχετε ήδη κάνει: Ελέγξτε το περιεχόμενο της συσκευασίας του υπολογιστή για να βεβαιωθείτε ότι υπάρχουν όλα (βλ. Αποσυσκευασία του νέου δρομολογητή ασύρματου δικτύου N300 στη σελίδα 1). Επιλέξτε την καλύτερη θέση για την τοποθέτηση του δρομολογητή ασύρματου δικτύου N300, αφού δείτε τις οδηγίες που παρέχονται στην ενότητα Τοποθέτηση του δρομολογητή ασύρματου δικτύου στη σελίδα 5. Σύνδεση του δρομολογητή ασύρματου δικτύου N300 Προτού εγκαταστήσετε το δρομολογητή ασύρματου δικτύου N300 σας, βεβαιωθείτε ότι οι ρυθμίσεις της ιδιότητας Πρωτόκολλο Διαδικτύου (Internet Protocol TCP/IP) του υπολογιστή σας έχουν ρυθμιστεί στο Αυτόματη λήψη διεύθυνσης ΙΡ με χρήση DHCP και Αυτόματη λήψη Εγκατάσταση του δρομολογητή ασύρματου δικτύου με μη αυτόματο τρόπο (Προχωρημένοι χρήστες και χρήστες Linux) 11

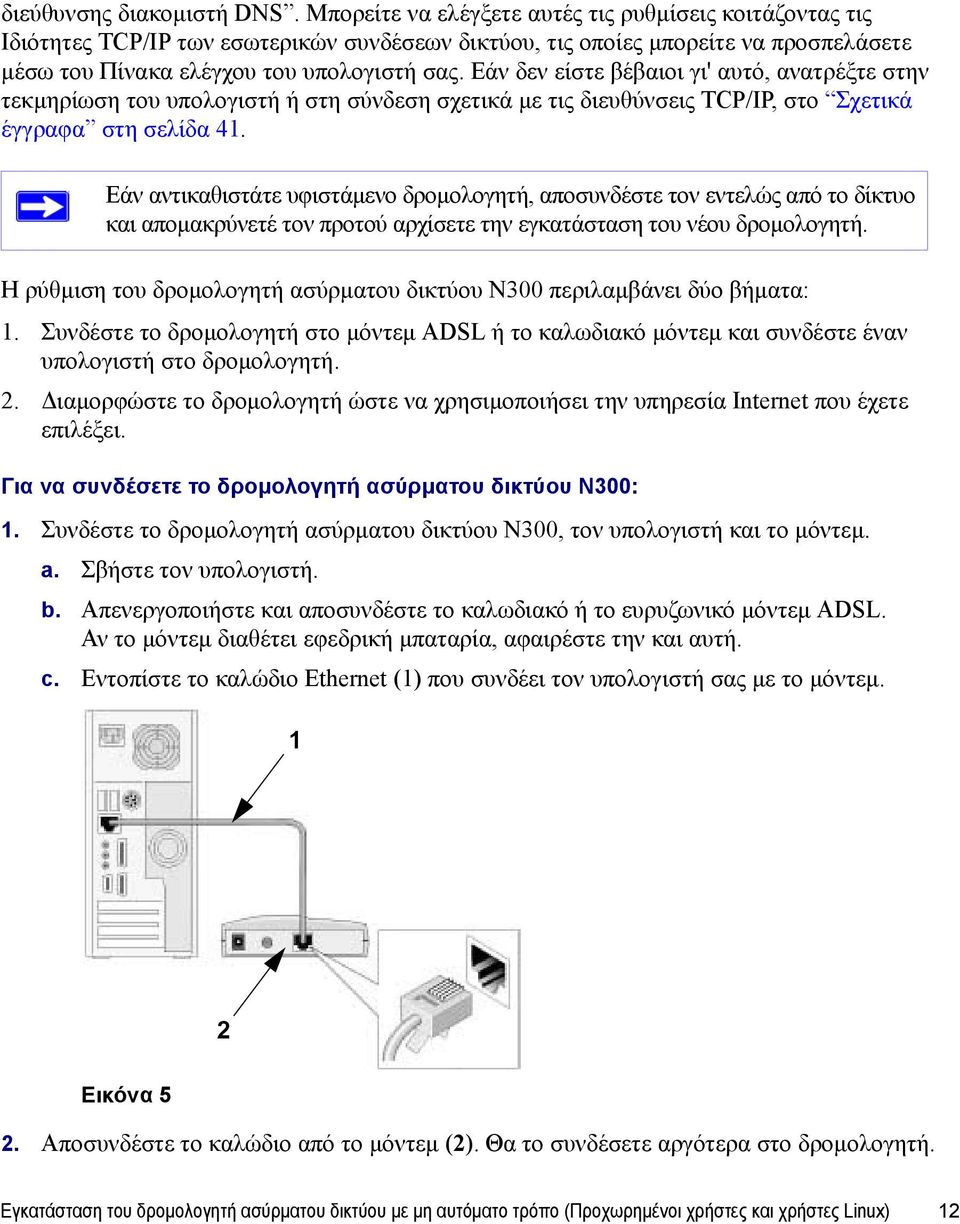

15 διεύθυνσης διακομιστή DNS. Μπορείτε να ελέγξετε αυτές τις ρυθμίσεις κοιτάζοντας τις Ιδιότητες TCP/IP των εσωτερικών συνδέσεων δικτύου, τις οποίες μπορείτε να προσπελάσετε μέσω του Πίνακα ελέγχου του υπολογιστή σας. Εάν δεν είστε βέβαιοι γι' αυτό, ανατρέξτε στην τεκμηρίωση του υπολογιστή ή στη σύνδεση σχετικά με τις διευθύνσεις TCP/IP, στο Σχετικά έγγραφα στη σελίδα 41. Εάν αντικαθιστάτε υφιστάμενο δρομολογητή, αποσυνδέστε τον εντελώς από το δίκτυο και απομακρύνετέ τον προτού αρχίσετε την εγκατάσταση του νέου δρομολογητή. Η ρύθμιση του δρομολογητή ασύρματου δικτύου N300 περιλαμβάνει δύο βήματα: 1. Συνδέστε το δρομολογητή στο μόντεμ ADSL ή το καλωδιακό μόντεμ και συνδέστε έναν υπολογιστή στο δρομολογητή. 2. Διαμορφώστε το δρομολογητή ώστε να χρησιμοποιήσει την υπηρεσία Internet που έχετε επιλέξει. Για να συνδέσετε το δρομολογητή ασύρματου δικτύου N300: 1. Συνδέστε το δρομολογητή ασύρματου δικτύου N300, τον υπολογιστή και το μόντεμ. a. Σβήστε τον υπολογιστή. b. Απενεργοποιήστε και αποσυνδέστε το καλωδιακό ή το ευρυζωνικό μόντεμ ADSL. Αν το μόντεμ διαθέτει εφεδρική μπαταρία, αφαιρέστε την και αυτή. c. Εντοπίστε το καλώδιο Ethernet (1) που συνδέει τον υπολογιστή σας με το μόντεμ. 1 2 Εικόνα 5 2. Αποσυνδέστε το καλώδιο από το μόντεμ (2). Θα το συνδέσετε αργότερα στο δρομολογητή. Εγκατάσταση του δρομολογητή ασύρματου δικτύου με μη αυτόματο τρόπο (Προχωρημένοι χρήστες και χρήστες Linux) 12

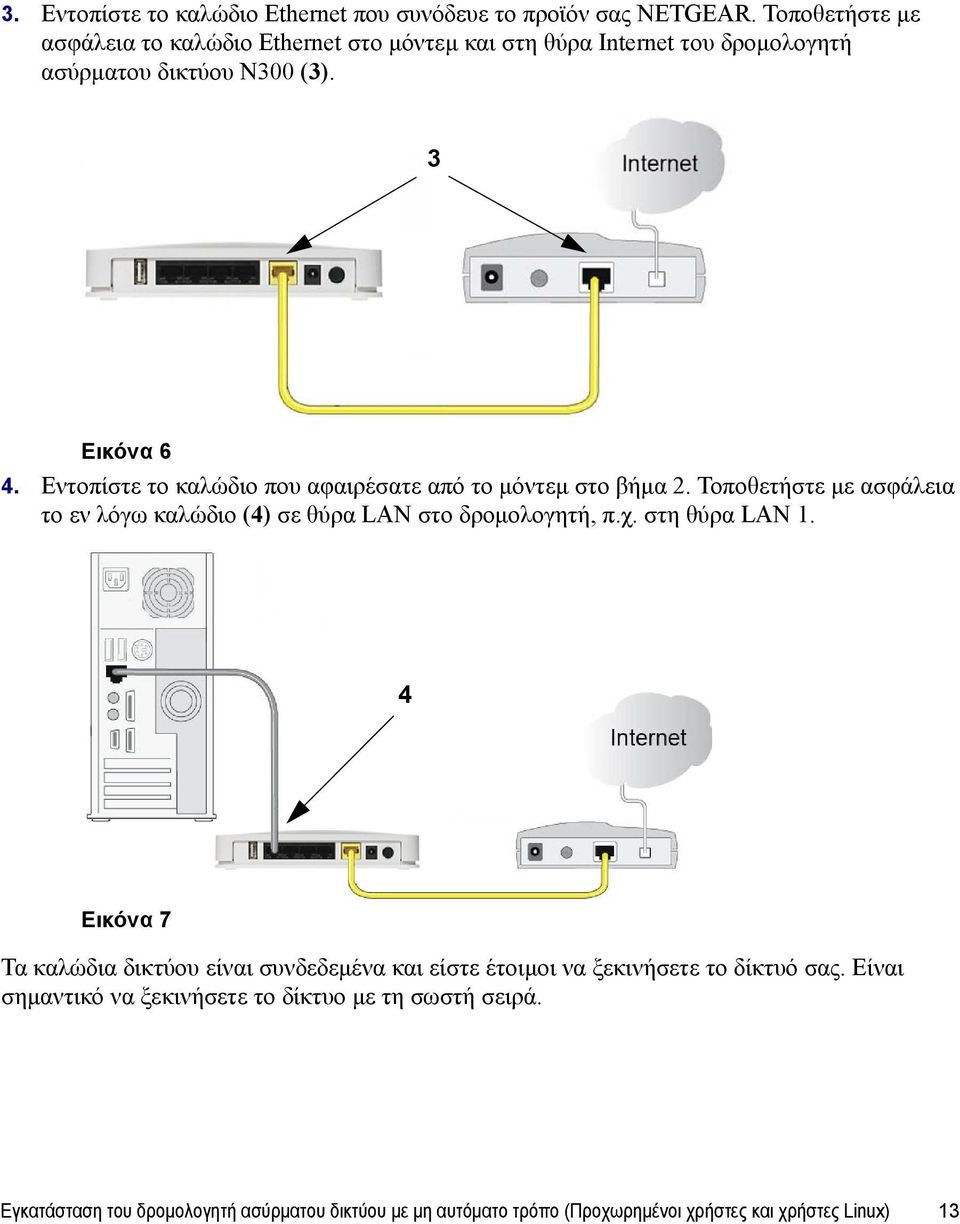

16 3. Εντοπίστε το καλώδιο Ethernet που συνόδευε το προϊόν σας NETGEAR. Τοποθετήστε με ασφάλεια το καλώδιο Ethernet στο μόντεμ και στη θύρα Internet του δρομολογητή ασύρματου δικτύου N300 (3). 3 Εικόνα 6 4. Εντοπίστε το καλώδιο που αφαιρέσατε από το μόντεμ στο βήμα 2. Τοποθετήστε με ασφάλεια το εν λόγω καλώδιο (4) σε θύρα LAN στο δρομολογητή, π.χ. στη θύρα LAN 1. 4 Εικόνα 7 Τα καλώδια δικτύου είναι συνδεδεμένα και είστε έτοιμοι να ξεκινήσετε το δίκτυό σας. Είναι σημαντικό να ξεκινήσετε το δίκτυο με τη σωστή σειρά. Εγκατάσταση του δρομολογητή ασύρματου δικτύου με μη αυτόματο τρόπο (Προχωρημένοι χρήστες και χρήστες Linux) 13

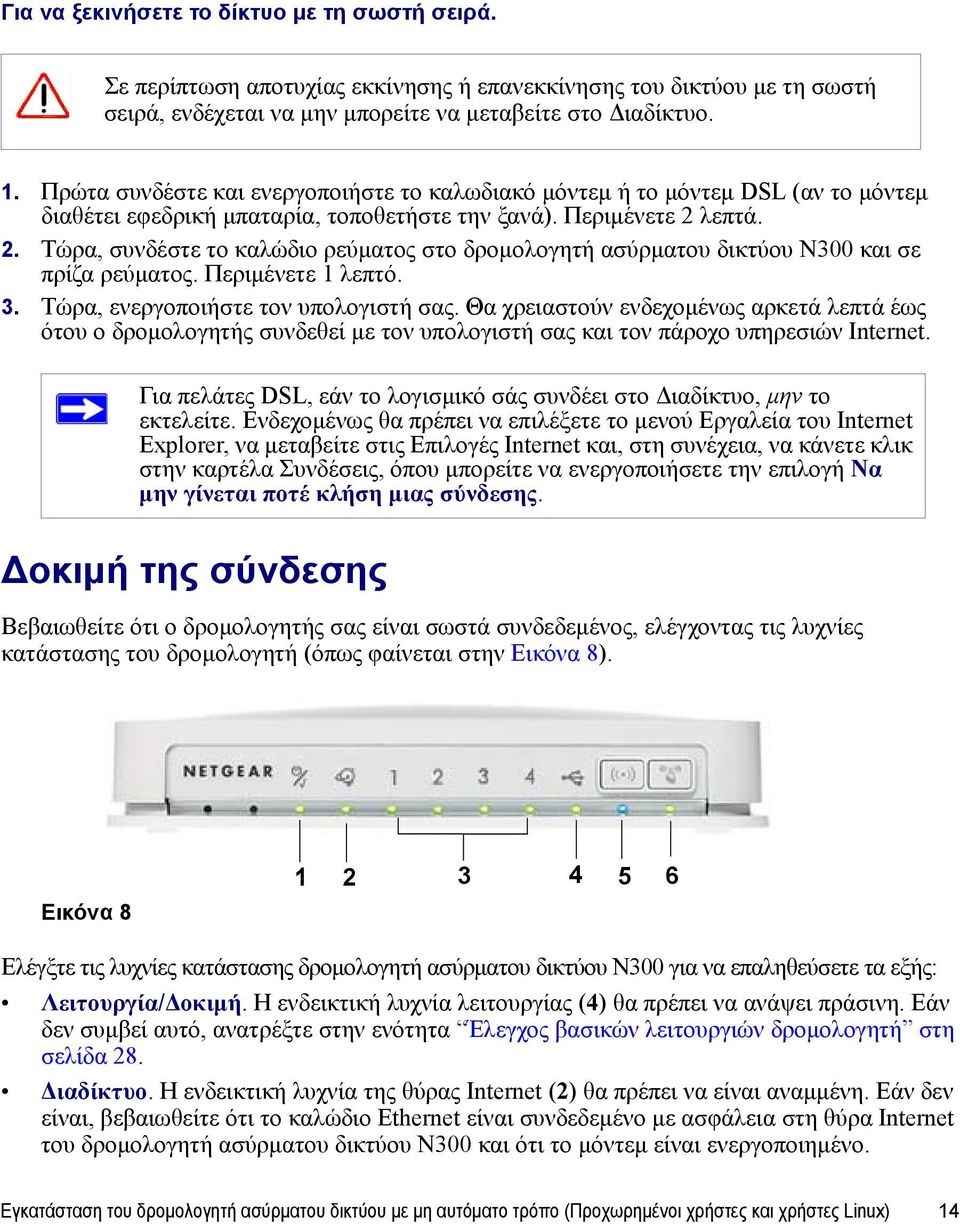

17 Για να ξεκινήσετε το δίκτυο με τη σωστή σειρά. Σε περίπτωση αποτυχίας εκκίνησης ή επανεκκίνησης του δικτύου με τη σωστή σειρά, ενδέχεται να μην μπορείτε να μεταβείτε στο Διαδίκτυο. 1. Πρώτα συνδέστε και ενεργοποιήστε το καλωδιακό μόντεμ ή το μόντεμ DSL (αν το μόντεμ διαθέτει εφεδρική μπαταρία, τοποθετήστε την ξανά). Περιμένετε 2 λεπτά. 2. Τώρα, συνδέστε το καλώδιο ρεύματος στο δρομολογητή ασύρματου δικτύου N300 και σε πρίζα ρεύματος. Περιμένετε 1 λεπτό. 3. Τώρα, ενεργοποιήστε τον υπολογιστή σας. Θα χρειαστούν ενδεχομένως αρκετά λεπτά έως ότου ο δρομολογητής συνδεθεί με τον υπολογιστή σας και τον πάροχο υπηρεσιών Internet. Για πελάτες DSL, εάν το λογισμικό σάς συνδέει στο Διαδίκτυο, μην το εκτελείτε. Ενδεχομένως θα πρέπει να επιλέξετε το μενού Εργαλεία του Internet Explorer, να μεταβείτε στις Επιλογές Internet και, στη συνέχεια, να κάνετε κλικ στην καρτέλα Συνδέσεις, όπου μπορείτε να ενεργοποιήσετε την επιλογή Να μην γίνεται ποτέ κλήση μιας σύνδεσης. Δοκιμή της σύνδεσης Βεβαιωθείτε ότι ο δρομολογητής σας είναι σωστά συνδεδεμένος, ελέγχοντας τις λυχνίες κατάστασης του δρομολογητή (όπως φαίνεται στην Εικόνα 8). Εικόνα Ελέγξτε τις λυχνίες κατάστασης δρομολογητή ασύρματου δικτύου N300 για να επαληθεύσετε τα εξής: Λειτουργία/Δοκιμή. Η ενδεικτική λυχνία λειτουργίας (4) θα πρέπει να ανάψει πράσινη. Εάν δεν συμβεί αυτό, ανατρέξτε στην ενότητα Έλεγχος βασικών λειτουργιών δρομολογητή στη σελίδα 28. Διαδίκτυο. Η ενδεικτική λυχνία της θύρας Internet (2) θα πρέπει να είναι αναμμένη. Εάν δεν είναι, βεβαιωθείτε ότι το καλώδιο Ethernet είναι συνδεδεμένο με ασφάλεια στη θύρα Internet του δρομολογητή ασύρματου δικτύου N300 και ότι το μόντεμ είναι ενεργοποιημένο. Εγκατάσταση του δρομολογητή ασύρματου δικτύου με μη αυτόματο τρόπο (Προχωρημένοι χρήστες και χρήστες Linux) 14

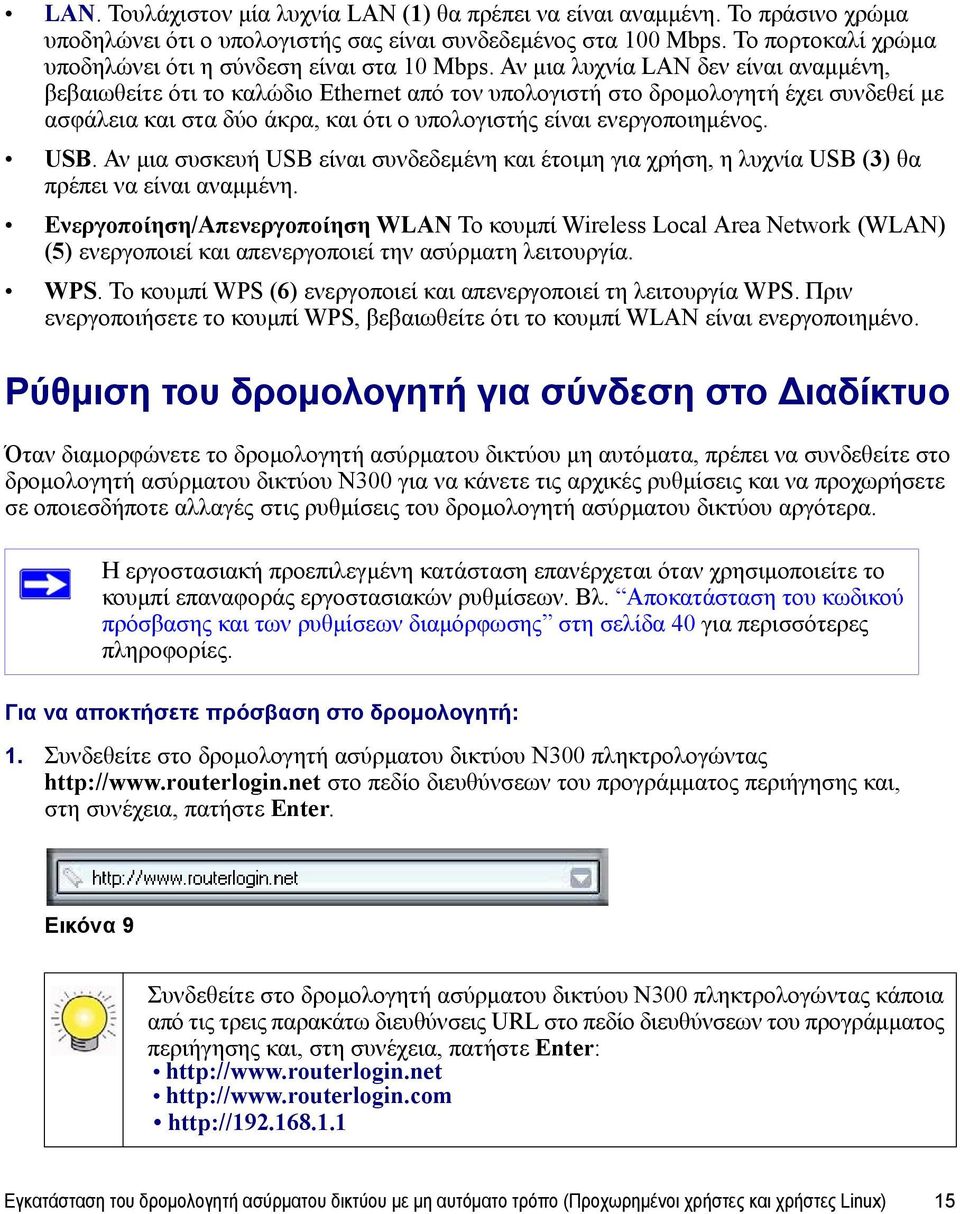

18 LAN. Τουλάχιστον μία λυχνία LAN (1) θα πρέπει να είναι αναμμένη. Το πράσινο χρώμα υποδηλώνει ότι ο υπολογιστής σας είναι συνδεδεμένος στα 100 Mbps. Το πορτοκαλί χρώμα υποδηλώνει ότι η σύνδεση είναι στα 10 Mbps. Αν μια λυχνία LAN δεν είναι αναμμένη, βεβαιωθείτε ότι το καλώδιο Ethernet από τον υπολογιστή στο δρομολογητή έχει συνδεθεί με ασφάλεια και στα δύο άκρα, και ότι ο υπολογιστής είναι ενεργοποιημένος. USB. Αν μια συσκευή USB είναι συνδεδεμένη και έτοιμη για χρήση, η λυχνία USB (3) θα πρέπει να είναι αναμμένη. Ενεργοποίηση/Απενεργοποίηση WLAN Το κουμπί Wireless Local Area Network (WLAN) (5) ενεργοποιεί και απενεργοποιεί την ασύρματη λειτουργία. WPS. Το κουμπί WPS (6) ενεργοποιεί και απενεργοποιεί τη λειτουργία WPS. Πριν ενεργοποιήσετε το κουμπί WPS, βεβαιωθείτε ότι το κουμπί WLAN είναι ενεργοποιημένο. Ρύθμιση του δρομολογητή για σύνδεση στο Διαδίκτυο Όταν διαμορφώνετε το δρομολογητή ασύρματου δικτύου μη αυτόματα, πρέπει να συνδεθείτε στο δρομολογητή ασύρματου δικτύου N300 για να κάνετε τις αρχικές ρυθμίσεις και να προχωρήσετε σε οποιεσδήποτε αλλαγές στις ρυθμίσεις του δρομολογητή ασύρματου δικτύου αργότερα. Η εργοστασιακή προεπιλεγμένη κατάσταση επανέρχεται όταν χρησιμοποιείτε το κουμπί επαναφοράς εργοστασιακών ρυθμίσεων. Βλ. Αποκατάσταση του κωδικού πρόσβασης και των ρυθμίσεων διαμόρφωσης στη σελίδα 40 για περισσότερες πληροφορίες. Για να αποκτήσετε πρόσβαση στο δρομολογητή: 1. Συνδεθείτε στο δρομολογητή ασύρματου δικτύου N300 πληκτρολογώντας στο πεδίο διευθύνσεων του προγράμματος περιήγησης και, στη συνέχεια, πατήστε Enter. Εικόνα 9 Συνδεθείτε στο δρομολογητή ασύρματου δικτύου N300 πληκτρολογώντας κάποια από τις τρεις παρακάτω διευθύνσεις URL στο πεδίο διευθύνσεων του προγράμματος περιήγησης και, στη συνέχεια, πατήστε Enter: Εγκατάσταση του δρομολογητή ασύρματου δικτύου με μη αυτόματο τρόπο (Προχωρημένοι χρήστες και χρήστες Linux) 15

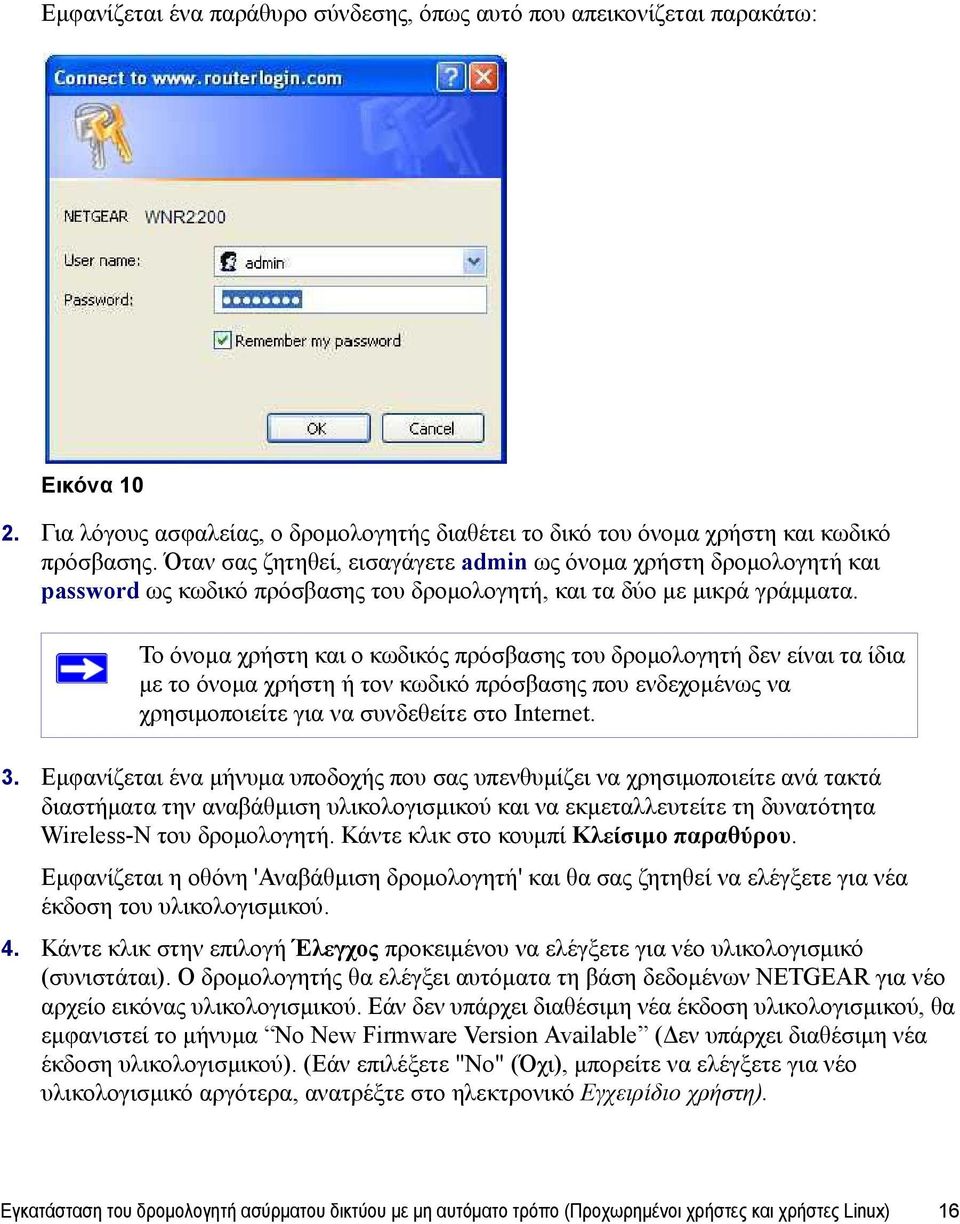

19 Εμφανίζεται ένα παράθυρο σύνδεσης, όπως αυτό που απεικονίζεται παρακάτω: Εικόνα Για λόγους ασφαλείας, ο δρομολογητής διαθέτει το δικό του όνομα χρήστη και κωδικό πρόσβασης. Όταν σας ζητηθεί, εισαγάγετε admin ως όνομα χρήστη δρομολογητή και password ως κωδικό πρόσβασης του δρομολογητή, και τα δύο με μικρά γράμματα. Το όνομα χρήστη και ο κωδικός πρόσβασης του δρομολογητή δεν είναι τα ίδια με το όνομα χρήστη ή τον κωδικό πρόσβασης που ενδεχομένως να χρησιμοποιείτε για να συνδεθείτε στο Internet. 3. Εμφανίζεται ένα μήνυμα υποδοχής που σας υπενθυμίζει να χρησιμοποιείτε ανά τακτά διαστήματα την αναβάθμιση υλικολογισμικού και να εκμεταλλευτείτε τη δυνατότητα Wireless-N του δρομολογητή. Κάντε κλικ στο κουμπί Κλείσιμο παραθύρου. Εμφανίζεται η οθόνη 'Αναβάθμιση δρομολογητή' και θα σας ζητηθεί να ελέγξετε για νέα έκδοση του υλικολογισμικού. 4. Κάντε κλικ στην επιλογή Έλεγχος προκειμένου να ελέγξετε για νέο υλικολογισμικό (συνιστάται). Ο δρομολογητής θα ελέγξει αυτόματα τη βάση δεδομένων NETGEAR για νέο αρχείο εικόνας υλικολογισμικού. Εάν δεν υπάρχει διαθέσιμη νέα έκδοση υλικολογισμικού, θα εμφανιστεί το μήνυμα No New Firmware Version Available (Δεν υπάρχει διαθέσιμη νέα έκδοση υλικολογισμικού). (Εάν επιλέξετε "No" (Όχι), μπορείτε να ελέγξετε για νέο υλικολογισμικό αργότερα, ανατρέξτε στο ηλεκτρονικό Εγχειρίδιο χρήστη). Εγκατάσταση του δρομολογητή ασύρματου δικτύου με μη αυτόματο τρόπο (Προχωρημένοι χρήστες και χρήστες Linux) 16

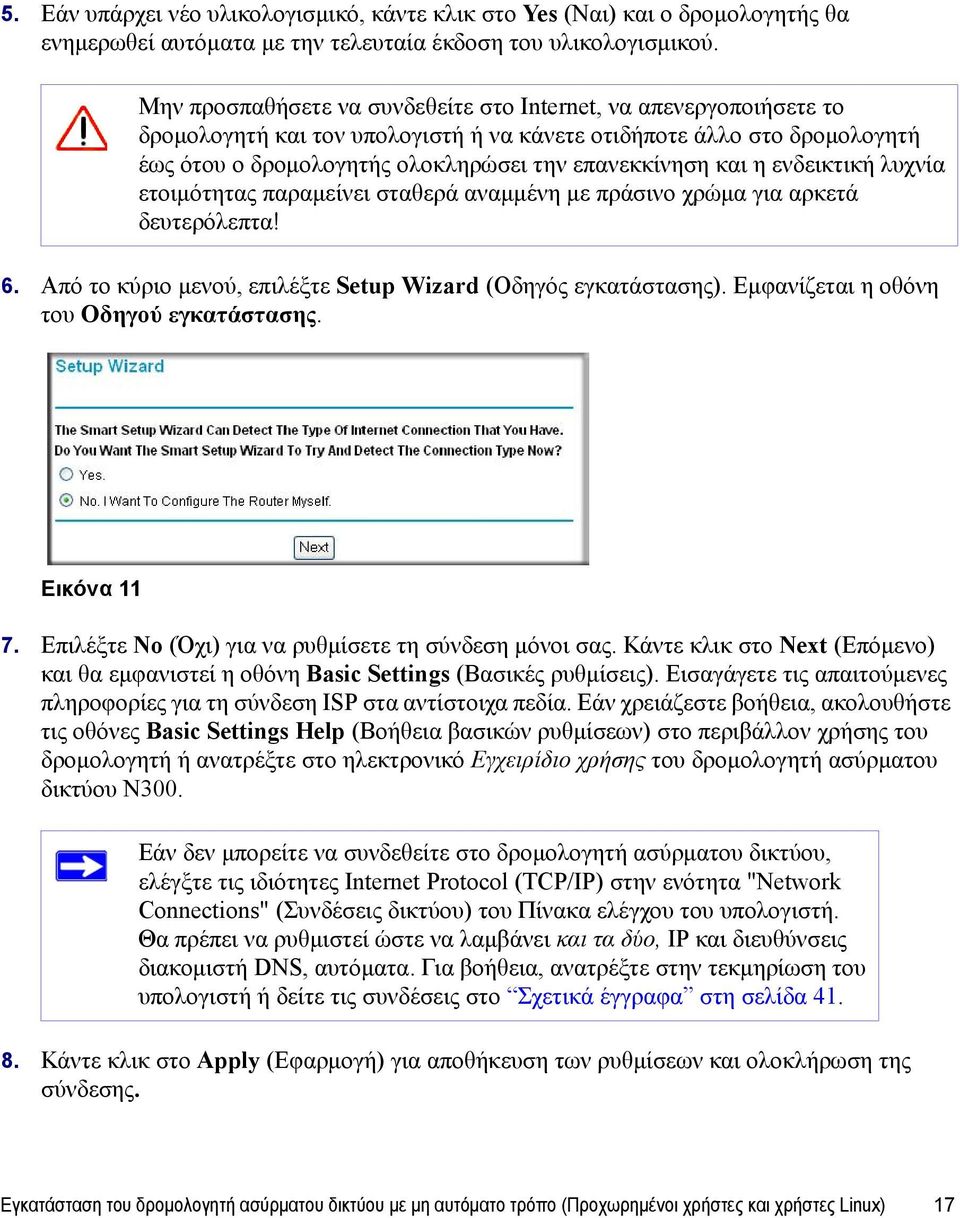

20 5. Εάν υπάρχει νέο υλικολογισμικό, κάντε κλικ στο Yes (Ναι) και ο δρομολογητής θα ενημερωθεί αυτόματα με την τελευταία έκδοση του υλικολογισμικού. Μην προσπαθήσετε να συνδεθείτε στο Internet, να απενεργοποιήσετε το δρομολογητή και τον υπολογιστή ή να κάνετε οτιδήποτε άλλο στο δρομολογητή έως ότου ο δρομολογητής ολοκληρώσει την επανεκκίνηση και η ενδεικτική λυχνία ετοιμότητας παραμείνει σταθερά αναμμένη με πράσινο χρώμα για αρκετά δευτερόλεπτα! 6. Από το κύριο μενού, επιλέξτε Setup Wizard (Οδηγός εγκατάστασης). Εμφανίζεται η οθόνη του Οδηγού εγκατάστασης. Εικόνα Επιλέξτε No (Όχι) για να ρυθμίσετε τη σύνδεση μόνοι σας. Κάντε κλικ στο Next (Επόμενο) και θα εμφανιστεί η οθόνη Basic Settings (Βασικές ρυθμίσεις). Εισαγάγετε τις απαιτούμενες πληροφορίες για τη σύνδεση ISP στα αντίστοιχα πεδία. Εάν χρειάζεστε βοήθεια, ακολουθήστε τις οθόνες Basic Settings Help (Βοήθεια βασικών ρυθμίσεων) στο περιβάλλον χρήσης του δρομολογητή ή ανατρέξτε στο ηλεκτρονικό Εγχειρίδιο χρήσης του δρομολογητή ασύρματου δικτύου N300. Εάν δεν μπορείτε να συνδεθείτε στο δρομολογητή ασύρματου δικτύου, ελέγξτε τις ιδιότητες Internet Protocol (TCP/IP) στην ενότητα "Network Connections" (Συνδέσεις δικτύου) του Πίνακα ελέγχου του υπολογιστή. Θα πρέπει να ρυθμιστεί ώστε να λαμβάνει και τα δύο, IP και διευθύνσεις διακομιστή DNS, αυτόματα. Για βοήθεια, ανατρέξτε στην τεκμηρίωση του υπολογιστή ή δείτε τις συνδέσεις στο Σχετικά έγγραφα στη σελίδα Κάντε κλικ στο Apply (Εφαρμογή) για αποθήκευση των ρυθμίσεων και ολοκλήρωση της σύνδεσης. Εγκατάσταση του δρομολογητή ασύρματου δικτύου με μη αυτόματο τρόπο (Προχωρημένοι χρήστες και χρήστες Linux) 17

21 Είστε πλέον συνδεδεμένοι στο Διαδίκτυο! Θα εμφανιστεί η αρχική σελίδα του δρομολογητή ασύρματου δικτύου N300. Για να ολοκληρώσετε τη ρύθμιση του δρομολογητή και για να διαμορφώσετε το ασύρματο δίκτυό σας, ανατρέξτε στις ενότητες Προσπέλαση του δρομολογητή σας μετά την εγκατάσταση και έλεγχος για νέο υλικολογισμικό στη σελίδα 19 και Διαμόρφωση των ρυθμίσεων ασύρματου δικτύου και των επιλογών ασφαλείας στη σελίδα 20. Εάν η σύνδεση δεν ολοκληρωθεί με επιτυχία: Ανατρέξτε στις ρυθμίσεις και βεβαιωθείτε ότι έχετε κάνει τις σωστές επιλογές και έχετε πληκτρολογήσει τα πάντα σωστά. Επικοινωνήστε με τον ISP για να βεβαιωθείτε ότι έχετε τις σωστές πληροφορίες διαμόρφωσης. Διαβάστε την ενότητα Αντιμετώπιση προβλημάτων στη σελίδα 27. Εάν τα προβλήματα επιμείνουν, καταχωρίστε το προϊόν NETGEAR και επικοινωνήστε με το Τμήμα Τεχνικής Υποστήριξης της NETGEAR. Εγκατάσταση του δρομολογητή ασύρματου δικτύου με μη αυτόματο τρόπο (Προχωρημένοι χρήστες και χρήστες Linux) 18
