1 Εφαρμογή των Κανονισμών Ενεργειακής Σήμανσης για θερμαντήρες νερού και χώρου Λευκωσία, 3/4/2015 Μανώλης Μαθιουλάκης Εργαστήριο Ηλιακών & άλλων Ενεργειακών Συστημάτων / ΕΚΕΦΕ «Δημόκριτος»

2 Άξονες της παρουσίασης 1. Γενικές διευθετήσεις 2. Θερμαντήρες νερού 3. Δεξαμενές αποθήκευσης 4. Ηλιακές συσκευές 5. Ηλιακοί θερμαντήρες νερού 6. Συγκροτήματα θερμαντήρων νερού - ηλιακής συσκευής 7. Θερμαντήρες χώρου και ηλιακή συσκευή Έμφαση στα κυριότερα σημεία εφαρμογής των κανονισμών Αναγκαία η αναφορά σε τεχνικά στοιχεία Παραμένουν εκκρεμότητες και ασάφειες

3 Κανονισμοί (Οδηγίες 2010/30/ΕΕ, 2009/125/EC) Ενεργειακή σήμανση (energy labelling) 811/2013 (θερμαντήρες χώρου ή συνδυασμένης λειτουργίας, με ή χωρίς ηλιακά & αντλία θερμότητας, ρυθμιστές θερμοκρασίας) 812/2013 (θερμαντήρες νερού, θερμοδοχεία, ηλιακά) Οικολογικός σχεδιασμός (ecodesign) 813/2013 (θερμαντήρες χώρου ή συνδυασμένης λειτουργίας, με ή χωρίς ηλιακά & αντλία θερμότητας, ρυθμιστές θερμοκρασίας) 814/2013 (θερμαντήρες νερού, θερμοδοχεία, ηλιακά) Και κατανάλωση ενέργειας και ενεργειακές επιδόσεις (της συμβατικής πηγής ενέργειας;)

4 Energy Labelling και Ecodesign Αφορά Ecodesign Θερμαντήρες χώρου ή/ και νερού Heat storage tanks 400 kw lt Energy labelling Θερμαντήρες χώρου ή/ και νερού Heat storage tanks 70 kw 500 lt Απευθύνεται Παραγωγός / έμπορος Καταναλωτής Στόχος Αποκλεισμός από την αγορά των μηαποδοτικών προϊόντων Προώθηση αποδοτικών προϊόντων Παράμετροι / Μέθοδοι Ίδιες μέθοδοι προσδιορισμού της ενεργειακής απόδοσης Κριτήρια Ελάχιστη απόδοση Μέγιστες θερμικές απώλειες Τάξη ενεργειακής απόδοσης

5 Τι αφορά: Προϊόντα Θερμαντήρας χώρου: θερμαίνει σύστημα κεντρικής θέρμανσης με νερό με μία ή περισσότερες μονάδες παραγωγής θερμότητας (καυστήρας, ηλεκτρικές αντιστάσεις, αντλία θερμότητας) Θερμαντήρας συνδυασμένης λειτουργίας (χώρων & νερού) Θερμαντήρας νερού: παράγει ζεστό νερό σε συγκεκριμένα επίπεδα θερμοκρασίας, με μία ή περισσότερες μονάδες παραγωγής θερμότητας (καυστήρας, ηλεκτρικές αντιστάσεις, αντλία θερμότητας) Ηλιακή συσκευή Δεξαμενή αποθήκευσης ζεστού νερού Ρυθμιστής θερμοκρασίας

6 Τι αφορά: Συγκροτήματα χώρου Συνδυασμένης λειτουργίας (νερού+χώρου) Νερού Χώρου ή combi: Συγκρότημα θερμαντήρα, ρυθμιστή και / ή και ηλιακής συσκευής Νερού: Συγκρότημα θερμαντήρα και ηλιακής συσκευής Βελτιώνει την ενεργειακή κλάση του θερμαντήρα Υπεύθυνος αυτός που το πουλάει (dealer) Η πληροφορία για το συγκρότημα βασίζεται σε αυτήν για τα επιμέρους προϊόντα (Δελτίο Προϊόντος)

7 Παράμετροι που εξετάζονται Θερμαντήρες χώρου (χωρίς αντλία θερμότητας) Θερμαντήρες χώρου με αντλία θερμότητας Θερμαντήρες χώρου με αντλία θερμότητας και καυστήρα Απόδοση θέρμανσης χώρων Απόδοση θέρμανσης νερού Επίπεδο θορύβου Εκπομπές ΝΟx Θερμικές απώλειες Θερμ. συνδυασμένης λειτουργίας (όχι Αντλία Θερμότητας) Θερμ. συνδυασμένης λειτουργίας με Αντλία Θερμότητας Θερμ. συνδυασμένης λειτουργίας με Αντλία Θερμ. & καυστήρα Θερμαντήρες νερού (χωρίς αντλία θερμότητας) Θερμαντήρες νερού με αντλία θερμότητας Θερμαντήρες νερού με αντλία θερμότητας και καυστήρα Δεξαμενές αποθήκευσης ζεστού νερού

8 Πότε; Από 26 Σεπτεμβρίου 2015: Ενεργειακή Σήμανση (ενεργειακή κλάση) για όλα Πληροφοριακά στοιχεία για Ηλιακά & θερμοστάτες Οικολογική Σχεδίαση για συστήματα θέρμανσης ( light απαιτήσεις) και θερμοδοχεία (μετρήσεις παραμέτρων V, S, ) Από 26 Σεπτεμβρίου 2017: - Οικολογική Σήμανση για Συστήματα θέρμανσης (πιο αυστηρές απαιτήσεις) και θερμοδοχεία (απαιτήσεις για S max ) Από 26 Σεπτεμβρίου Απαιτήσεις σχετικά με τις εκπομπές οξειδίων του αζώτου

9 Ποιος; Προϊόντα: Προμηθευτές που τα διαθέτουν στην ευρωπαϊκή αγορά (κατασκευαστές, εισαγωγείς, αντιπρόσωποι στην ΕΕ μη-ευρωπαίου κατασκευαστή, μεταπωλητές ) Συγκροτήματα: Εγκαταστάτες / dealers Επιπλέον: Κάθε προϊόν συνοδεύεται από Ετικέτα και Δελτίο Προϊόντος Κάθε τεχνικό υλικό ή διαφήμιση περιλαμβάνει μνεία της τάξης ενεργειακής απόδοσης Πωλήσεις μέσω διαδικτύου: Ετικέτα και Δελτίο Προϊόντος

10 Πως τεκμηριώνεται Ετικέτα (Energy Label) Καθορισμένο για κάθε τύπο προϊόντος Συνοδεύει το προϊόν Τεχνική Τεκμηρίωση (Technical Document) Επίσημο έγγραφο, όχι καθορισμένης μορφής Καθορισμένες τεχνικές πληροφορίες (ταυτοποίηση, σχέδια, μετρήσεις, υπολογισμοί, προφυλάξεις, ) Παραπέμπει στην πηγή των πληροφοριών Δεν είναι δημόσια διαθέσιμο, μπορεί να ζητηθεί από τις εθνικές αρχές ή την ΕΕ Δελτίο Προϊόντος (Product Fiche) Επίσημο έγγραφο («γέφυρα» μεταξύ Τεχν. Τεκμηρ.-Ετικέτας) Συγκεκριμένες πληροφορίες, σε συγκεκριμένη σειρά (ενεργειακές επιδόσεις & κλάση, προδιαγραφές, ) Δημόσια διαθέσιμο

11 Διαδικασία επαλήθευσης για επιτήρηση της αγοράς: Θερμαντήρες χώρου & χώρου / νερού Οι αρχές κράτους μέλους υποβάλλουν σε δοκιμή ένα μόνο τεμάχιο ανά μοντέλο και διαβιβάζουν τα αποτελέσματα της δοκιμής στις αρχές των λοιπών κρατών μελών. Αποδεκτά όρια αποκλίσεων: Απόδοση θέρμανσης χώρων και νερού (η s, η wh ) 8% - Απόδοση ηλιακού συλλέκτη (η col ) - Απώλειες της ηλιακής δεξαμενής (S) - Βοηθητική κατανάλωση ηλεκτρικής ενέργειας (Q aux ) Στάθμη ηχητικής ισχύος (L WA ) 5% 2 db Μη αποδεκτές αποκλίσεις: μέτρηση 3 τυχαία επιλεγμένων και εξέταση συμμόρφωσης με βάση τη μέση τιμή

12 Διαδικασία επαλήθευσης για επιτήρηση της αγοράς: Θερμαντήρες νερού και ηλιακούς θερμαντήρες Δοκιμή ένα μόνο τεμάχιο ανά μοντέλο (εάν χρειαστεί, επαλήθευση με μέση τιμή από 3 τυχαία επιλεγμένα τεμάχια) Αποδεκτά όρια αποκλίσεων: Απόδοση θέρμανσης χώρων και νερού (η s, η wh ) 8% - Ημερήσια (ή εβδομαδιαία) κατανάλωση ηλεκτρισμού (Q elec ) ή καυσίμου (Q fuel ) - Απόδοση ηλιακού συλλέκτη (η col ) - Απώλειες της ηλιακής δεξαμενής (S) - Βοηθητική κατανάλωση ηλεκτρικής ενέργειας (Q aux ) Στάθμη ηχητικής ισχύος (L WA ) Επιφάνεια ηλιακού συλλέκτη (A sol ) Χωρητικότητα αποθήκευσης (V) 5% 2 db 2% Κατανάλωση ισχύος της αντλίας (solpump) 3% Κατανάλωση ισχύος σε κατάσταση αναμονής (solstandby) 5%

13 Περιορισμοί / Προβλήματα Ασυμβατότητες με τα ισχύοντα πρότυπα, κανονισμούς και σχήματα πιστοποίησης Ασάφειες Απουσία εμπειρίας Ομογενοποίηση των πρακτικών αξιολόγησης της συμμόρφωσης Πιστοποιημένα εργαλεία υπολογισμού

14 Περιορισμοί / Προβλήματα (για ηλιακά) ENERGY LABELLING: Πόσο αποδοτικά χρησιμοποιείται η συμβατική πηγή ενέργειας; Όχι Πόσο ενέργεια εξοικονομείται από τον χρήστης; Πόσο αποδοτικό είναι το ηλιακό;

15 Energy Labelling & Θερμική ηλιακή ενέργεια Κατανάλωση συμβατικής Ενέργειας (καυσίμου) Q in Θερμαντήρας νερού / χώρου Q out Ωφέλιμη ενέργεια Ηλιακή συνεισφορά Κατανάλωση συμβατικής Ενέργειας (καυσίμου) Q sol Q in Θερμαντήρας νερού / χώρου Q out Ωφέλιμη ενέργεια Βελτίωση της ενεργειακής κλάσης (αύξηση απόδοσης) n = Q out Q in

16 Θερμαντήρες νερού: Energy labelling Συνδεδεμένος με εξωτερική παροχή νερού, παράγει θερμότητα για την παροχή ζεστού νερού οικιακής χρήσης Εξοπλισμένος με μία ή περισσότερες μονάδες παραγωγής θερμότητας (πετρέλαιο, αέριο, ηλεκτρικό, αντλία θερμότητας) Όχι θερμαντήρες: με βιομάζα ή στερεά καύσιμα πολύ μικρής ισχύος (<0,345 kwh) Energy labelling για 70 kw Απαιτήσεις: Σήμανση, Τεχνική Τεκμηρίωση, Δελτίο Προϊόντος

17 Θερμαντήρες νερού: Προφίλ Φορτίου Συγκεκριμένη ακολουθία απολήψεων νερού (π.χ. Καν. 812/2013, παράρτημα VII πίνακας 3) Βασική έννοια για τους υπολογισμούς ενεργειακής απόδοσης Κάθε θερμαντήρας πληροί τουλάχιστον ένα προφίλ φορτίου Δηλούμενα Προφίλ Φορτίου (Designated): αυτά που ο κατασκευαστής δηλώνει για το προϊόν του.

18 Θερμαντήρες νερού: Προφίλ Φορτίου 1,5 1 Q [kwh] 0,5 0 7:00 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22: m [lt/min] :00 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00

19 Θερμαντήρες νερού: Προφίλ Φορτίου Κάθε προφίλ φορτίου αντιστοιχεί : Σε μια συγκεκριμένη ημερήσια ποσότητα ενέργειας απομάστευσης Σε μια συγκεκριμένη ετήσια ζήτηση θερμότητας Προφίλ Φορτίου : 3XS XXS XS S M L XL XXL Q ref [kwh/day]: Ετήσια ζήτηση θερμότητας [kwh/y]= 0.6 x 366 x (Q ref(προφίλ Φορτίου ) )

20 Θερμαντήρες νερού: Μετρήσεις α) Εγκατάσταση β) Σταθεροποίηση σε συνθήκες περιβάλλοντος γ) Πλήρωση και προθέρμανση δ) Σταθεροποίηση σε μηδενικό φορτίο (καταγράφονται η συνολική κατανάλωση καυσίμου, η συνολική κατανάλωση ηλεκτρικής ενέργειας και το ακριβές χρονικό διάστημα) ε) Απολήψεις νερού (καταγράφονται κατανάλωση καυσίμων και ηλεκτρισμού, Q testfuel και Q testelec ) στ) Επανασταθεροποίηση σε μηδενικό φορτίο (καταγράφονται η συνολική κατανάλωση καυσίμου, η συνολική κατανάλωση ηλεκτρικής ενέργειας και το ακριβές χρονικό διάστημα) ζ) Ανάμεικτο νερό θερμοκρασίας 40 C (Απόληψη μέχρι 40 C & υπολογισμοί) η) Υπολογισμός Q fuel και Q elec

21 Θερμαντήρες νερού: Απόδοση n wh = Q ref 2.5Q elec Q elec Q ref 45% n wh 40% 35% 30% B C D E F 25% G 0% 10% 20% 30% 40% Απώλειες (%)

22 Θερμαντήρες νερού: Ενεργειακή Τάξη Τάξη Ενεργειακής Απόδοσης Ενεργειακή Απόδοση θέρμανσης νερού (η wh )

23 Θερμαντήρες νερού: Υποχρεώσεις Energy Labelling Από 9 ο 2015 Από 9 ο 2017 Προμηθευτής & αναγνωριστικό μοντέλου Τάξη ενεργειακής απόδοσης Ετήσια κατανάλωση ηλεκτρικής ενέργειας ή κατανάλωση καυσίμου Καλύτερη Τάξη ενεργειακής απόδοσης Α (Α+ από 2017)

24 Θερμαντήρες νερού: Ecodesign 1. Απαιτήσεις ενεργειακής απόδοσης 2. Απαιτήσεις παροχής τεχνικών πληροφοριών: στοιχεία ταυτοποίησης, μετρήσεις & υπολογισμούς τεχνικών παραμέτρων, προφυλάξεις, πληροφορίες αποσυναρμολόγησης / ανακύκλωσης κλπ 3. Απαιτήσεις σχετικά με τις εκπομπές οξειδίων του αζώτου (από 2018) 4. Απαιτήσεις σχετικά με τη στάθμη ηχητικής ισχύος (όταν υπάρχει αντλία θερμότητας) Από 9 ο 2017 Από 9 ο 2015

25 Θερμαντήρες νερού: Ecodesign «θερμαντήρας αποθήκευσης νερού»: θερμαντήρας και δεξαμενή σε ενιαίο περίβλημα (π.χ. ηλεκτρικός θερμοσίφωνας) - Χωρητικότητα αποθήκευσης - 3XS: V 7 lt - XXS και XS: V 15 lt - S: V 36 lt - Ανάμικτο νερό θερμοκρασίας 40 C - Μ: V lt - L: V lt - XL: V lt - XXL: V lt - 3XL: V lt - 4XL: V lt

26 Δεξαμενές αποθήκευσης Δοχεία αποθήκευσης θερμού νερού χωρίς θερμαντικό στοιχείο (πιθανά με backup αντίσταση που δεν είναι συνεχώς ενεργοποιημένη) Όχι ταχυθερμοσίφωνα ή boilers για θέρμανση χώρων / νερού Αφορά και ηλιακές δεξαμενές! Ενεργειακή σήμανση (V 500 lt) Από 26/09/2015: τάξεις ενεργειακής απόδοσης Α-G Aπό 26/09/2017: τάξεις ενεργειακής απόδοσης F-A +. Οικολογική σήμανση ( 2000 lt): Από 26/09/2015: δίδοντα πληροφορίες για V, U Aπό 26/9/2017, οι θερμικές απώλειες δεν πρέπει να υπερβαίνουν ένα όριο

27 Δεξαμενές αποθήκευσης: Απαιτήσεις Κατηγοριοποίηση με βάση συντελεστή θερμικών απωλειών (standing, S) σε T w =65 o C, Ta=20 o C.

28 Δεξαμενές αποθήκευσης: Απαιτήσεις Από 9 ο 2015 Από 9 ο 2017 Πάγιες απώλειες S Όγκος V

29 Δεξαμενές αποθήκευσης: Μέθοδοι υπολογισμού (1) Όγκος V Πάγιες απώλειες S [W] Υπολογισμός πάγιων απωλειών (Ανακοίνωση C 207/36, 2014) EN 12897:2006, Water supply. Specification for indirectly heated unvented (closed) storage water heaters EN :2012, Thermal solar systems and components. Custom built systems. Performance test methods for solar water heater stores EN 15332:2007, Heating boilers. Energy assessment of hot water storage systems EN 60379:2004, Methods for measuring the performance of electric storage waterheaters for household purposes

30 Δεξαμενές αποθήκευσης: Μέθοδοι υπολογισμού (2) Όλα τα πρότυπα, αν και αποδεκτά, δεν μετράνε με τον ίδιο τρόπο τις απώλειες,. Το ΕΝ δεν μετράει Standing heat loss αλλά standby heat loss. Δεν διευκρινίζεται πως προκύπτουν ορισμένες πληροφορίες που χρειάζονται για τη μέθοδο SOLCAL: Ειδικές πάγιες απώλειες / specific standing loss (solsb, σε W/K). Όγκος αποθήκευσης μη ηλιακής θερμικής ενέργειας / Non-solar heat storage volume (V bu ). Ανακοίνωση C 207/36 (2014): Για την μετατροπή από psbsol σε S χρησιμοποιείται ΔΤ=45 ο C (psbsol=s/45).

31 Δεξαμενές αποθήκευσης: Απαιτήσεις Δελτίο Προϊόντος: Επωνυμία προμηθευτή Μοντέλο δεξαμενής Τάξη ενεργειακής απόδοσης Πάγιες απώλειες (W) Όγκος αποθήκευσης (l) Product fiche Group: Water heaters & storage tanks Section: Hot water storage tank Reference: CDR 812/2013, Annex IV, point 2 Date: PF-HWST (a) Supliers name or trademark: 3.1 (b) Suppliers model identifier: Brand: Type: Model: Technical parameters: Symbol: Value: Unit: 3.1 (c) Energy efficiency class: C (d) Standing losses: S = 0 % W 3.1 (e) Storage nominal volume: V = 0 litres Backup designated part of storage: Vbu = 0 litres Compliments: Solar Certification Fund (4C16-EcoDes-12) vaconsult 2014

32 Δεξαμενές αποθήκευσης: Απαιτήσεις Technical documentation TD-HWST Τεχνική Τεκμηρίωση: Επωνυμία & διεύθυνση Προμηθευτή Μοντέλο δεξαμενής Εφαρμοζόμενα πρότυπα / μέθοδοι Στοιχεία ταυτότητας και υπογραφή Πάγιες απώλειες (W) Όγκος αποθήκευσης (l) Τυχόν ειδικές προφυλάξεις κατά τη συναρμολόγηση & εγκατάσταση V.2.(b) Group: Water heaters and hot water storage tanks Section: Hot water storage tanks Reference: CDR 812/2013, annex V, point 2 Date: Description of the device: Brand: Type: Model: V.2.(f) Technical parameters: Determined according to: Symbol: Value: Unit: Status: 1) Reference: VII.8,(a) Storage nominal volume V nom = 0.00 litres HS EN (V n ) Heat loss capacity rate psbsol 0.00 W/K HS EN (UA) s,a VII.8,(b) Standing losses S = 0.0 W (UA) s,a x 45 V.2.(g) V.2.(a) Precautions to be taken when assembling: Supplier (name and address): 1) HS= Harmonized standard. If not available, specify method according to PUB 2014/C 207/02 or /03 and specify subsection. V.2.(e) Empowered person: Signature: Name: Position: Compliments: Solar Certification Fund (4C16-EcoDes-12) vaconsult 2014

33 Δεξαμενές αποθήκευσης: Όρια επιδόσεων Απαιτήσεις Eco-Design: Από 26/9/2015: Ύπαρξη Τεχνικής Τεκμηρίωσης (όπως Energy Labelling) Από 26/09/2017: αποδεκτές μόνο οι C, B, A, A+

34 U [W] Δεξαμενές αποθήκευσης: Όρια επιδόσεων Τρέχων όριο Όριο Ecodesign A+ Standing loss [W/K] G F E D C B A A Volume of the storage tank [litres] Όγγος [lt]

35 Τα θερμικά ηλιακά Ηλιακή συσκευή (Solar Device) Σύστημα αποκλειστικά ηλιακής ενέργειας Χωρίς μονάδα παραγωγής θερμότητας (μόνο backup αντίσταση) Διατίθενται στην αγορά αυτοτελώς Ηλιακός θερμαντήρας νερού (Solar Water Heater) Θερμαντήρας νερού με ηλιακό συλλέκτη, ηλιακή δεξαμενή, μονάδα παραγωγής θερμότητας, ίσως αντλία Διατίθενται στην αγορά ως ενιαίες μονάδες Απαιτείται Energy Labelling «Συγκρότημα Θερμαντήρα Νερού με Ηλιακή Συσκευή» ή «Ηλιακός Θερμαντήρας Νερού»;

36 Compliments: Solar Certification Fund (4C16-EcoDes-12) vaconsult 2014 Ηλιακή συσκευή (Solar Device) Αφορά: Ηλιακό συλλέκτη (και μόνο του) Ηλιακό συλλέκτη με δεξαμενή θερμότητας (ίσως και αντλία) Αφορά και Solar-only systems Όχι την ηλιακή δεξαμενή μόνη της Όμοια μεταχείριση για θερμαντήρες νερού ή χώρο Απαιτήσεις: Όχι Ετικέτα Δελτίο Προϊόντος Τεχνική Τεκμηρίωση Product fiche PF-WH-SD Group: Water heaters & storage tanks Section: Solar devices Reference: CDR 812/2013, annex IV, point 3 Date: (a) Supliers name or trademark: 3.1 (b) Suppliers model identifier: Brand: Type: Model: 3.1 (c-l) Technical parameters: Symbol: Value: Unit: 3.1 (c) Collector aperture area: A sol = 0.00 m (d) Zero loss collector efficiency: η o = % 3.1 (e) First order heat loss coefficient: a 1 = (f) Second order heat loss coefficient: a 2 = W 3.1 (g) Incidence angle modifier: IAM = 0.00 m (h) Storage nominal volume: V = 0 litres Backup designated part of storage: Vbu = 0 litres Load profile: M L XL XXL 3.1 (i) Annual non-solar heat contribution Q nonsol = kwh 3.1 (j) Pump power consumption: solpump = 0 W 3.1 (k) Standby power consumption: Solstandby = 0.00 W 3.1 (l) Annual auxilary electricity consumption: Qaux = 0 kwh

37 Ηλιακή συσκευή: Δελτίο Προϊόντος Χαρακτηριστικά συλλέκτη, δεξαμενής & αντλίας Κατανάλωση ισχύος σε ηρεμία (S olstanby, από χαρακτηριστικά) Ετήσια βοηθητική κατανάλωση ηλεκτρικής ενέργειας (Q aux, υπολογισμός) Όγκος που επηρεάζει το backup (Vbu, σχέδια)? Ετήσιο μερίδιο μη ηλιακής θερμικής ενέργειας (Q nonsol, υπολογισμός για 4 load profiles) Product fiche Group: Water heaters & storage tanks Section: Solar devices Reference: CDR 812/2013, annex IV, point 3 Date: 3.1 (a) Supliers name or trademark: 3.1 (b) Suppliers model identifier: Brand: Type: Model: 3.1 (c-l) Technical parameters: Symbol: Value: Unit: 3.1 (c) Collector aperture area: A sol = 0.00 m (d) Zero loss collector efficiency: η o = % 3.1 (e) First order heat loss coefficient: a 1 = (f) Second order heat loss coefficient: a 2 = W 3.1 (g) Incidence angle modifier: IAM = 0.00 m 3 PF-WH-SD 3.1 (h) Storage nominal volume: V = 0 litres Backup designated part of storage: Vbu = 0 litres Load profile: M L XL XXL 3.1 (i) Annual non-solar heat contribution Q nonsol = kwh 3.1 (j) Pump power consumption: solpump = 0 W 3.1 (k) Standby power consumption: Solstandby = 0.00 W 3.1 (l) Annual auxilary electricity consumption: Qaux = 0 kwh Compliments: Solar Certification Fund (4C16-EcoDes-12) vaconsult 2014

38 Ηλιακή συσκευή: Τεχνική Τεκμηρίωση Technical documentation TD-WH-SD Πληροφορία από: Δελτίο δοκιμών Συλλέκτη ΕΝ Αντλία & control: χαρακτηριστικά προϊόντος V.3.(b) Group: Water heaters and hot water storage tanks Section: Solar devices Reference: CDR 812/2013, annex V, point 3 Date: Description of the device: Brand: Type: Model: V.3.(f) Technical parameters: V.3.(c) V.3.(d) Determined according to: Description Symbol Value Unit Status 1) Reference VII.9.(a) Collector aperture area: (A sol ) = 0.00 m 2 HS VII.9.(b) Zero loss collector efficiency: (η o ) = % HS VII.9.(c) First order heat loss coefficient: (a 1) = HS VII.9.(d) Second order heat loss coefficient: (a 2 ) = W HS VII.9.(e) Incidence angle modifier: (IAM) = 0.00 m 3 HS VII.9.(f) Pump power consumption: (solpump) = 0.00 W Other VII.9.(g) Standby power consumption: (Solstandby) = 0.00 W? EN EN EN EN EN PUB 2014/C 207/03, point 4.1 Product documentation V.3.(g) Precautions to be taken when assembling: 1) HS= Harmonized standard. If not available, specify method according to PUB 2014/C 207/02 or /03 and specify subsection. V.3.(a) Supplier (name and address): V.3.(e) Empowered person: Signature: Name: Position: Compliments: Solar Certification Fund (4C16-EcoDes-12) vaconsult 2014

39 Ηλιακή συσκευή: Υπολογισμοί Ο συλλέκτης, η δεξαμενή και η αντλία (εάν υπάρχει) υποβάλλονται σε χωριστές δοκιμές (όταν δεν είναι εφικτό, δοκιμή ως συνδυασμός). Απόδοση συλλέκτη % (η col ): η απόδοση του ηλιακού συλλέκτη σε ΔΤ=40 Κ, G=1 000 W/m 2 Υπολογίζονται οι πάγιες απώλειες S, η απόδοση συλλέκτη η col, το ετήσιο μερίδιο μη ηλιακής ενέργειας Q nonsol για τα προφίλ φορτίου M, L, XL και XXL υπό τις μέσες κλιματικές συνθήκες που καθορίζονται στους πίνακες, και η ετήσια βοηθητική κατανάλωση ηλεκτρικής ενέργειας Q aux.

40 Ηλιακή συσκευή: Μέθοδοι υπολογισμού Μέθοδοι εκτίμηση ετήσιου μεριδίου μη ηλιακής θερμικής ενέργειας Q nonsol : SOLCAL EN : 2007, Heating systems in buildings. Method for calculation of system energy requirements and system efficiencies. Heat generation systems, thermal solar systems SOLICS ISO : 2007, Solar heating - Domestic water heating systems -- Part 5: System performance characterization by means of wholesystem tests and computer simulation

41 Ηλιακή συσκευή: Μέθοδος SOLCAL Απαιτούνται (όχι δοκιμή του συστήματος) Παράμετροι συλλέκτη: Α, n 0, a 1, a 2, IAM Όγκος της δεξαμενής αποθήκευσης (V nom ) Όγκος αποθήκευσης μη ηλιακής θερμικής ενέργειας (V bu ) Κατανάλωση ισχύος σε κατάσταση αναμονής (solstandby) Κατανάλωση ισχύος της αντλίας (solpump) Βοηθητική κατανάλωση ηλεκτρικής ενέργειας σε σταθεροποιημένες συνθήκες λειτουργίας (Q aux, για 2000 ώρες λειτουργίας της αντλίας) Αλγόριθμος: από EN : 2007, βασίζεται στην f-chart Υπολογίζεται: Μη ηλιακή θερμική ενέργεια Q nonsol για 4 load profiles Περιορισμοί: ακατάλληλη για ολοκληρωμένα συστήματα

42 Ηλιακή συσκευή: Μέθοδος SOLICS Απαιτούνται Δοκιμή του συστήματος για προσδιορισμό παραμέτρων δυναμικού μοντέλου (ISO ) Ωριαίες τιμές μετεωρολογικών δεδομένων Υπολογισμός για: μέσες, ψυχρότερες και θερμότερες κλιματικές συνθήκες παροχή νερού 10 C ετήσια ζήτηση θερμότητας 0,6 366 (Qref + 1,09) θερμοκρασία περιβάλλοντος του δοχείου αδρανείας (buffer) (σε εσωτερικό χώρο: 20 C, σε εξωτερικό χώρο: θερμοκρασία περιβάλλοντος) Υπολογίζεται: Μη ηλιακή θερμική ενέργεια Q nonsol = 0,6 366 (Q ref + 1,09) Q L (Q L = θερμότητα που παρέχει το ηλιακό σύστημα θέρμανσης, kwh/έτος) Περιορισμοί Έλλειψη ωριαίων μετεωρολογικών δεδομένων (METEONORM για Στρασβούργο, Ελσίνκι, Αθήνα;) Μη διαθέσιμα Α, n 0, a 1, a 2, IAM Πλέον κατάλληλη για ολοκληρωμένα συστήματα

43 Ηλιακή συσκευή: σύνοψη Όχι ετικέτα, μόνο τεχνικά στοιχεία Ενεργειακό μέγεθος που ενδιαφέρει: πόση ενεργειακή ζήτηση δεν καλύπτεται από το ηλιακό για κάθε προφίλ φορτίου (M, L, XL, XXL); Απαιτούνται: Μετρήσεις συλλέκτη και δεξαμενής ή Μετρήσεις συστήματος κατά ISO Υπολογισμοί

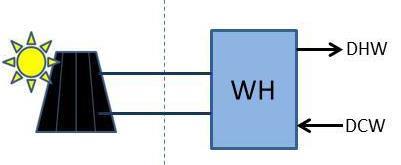

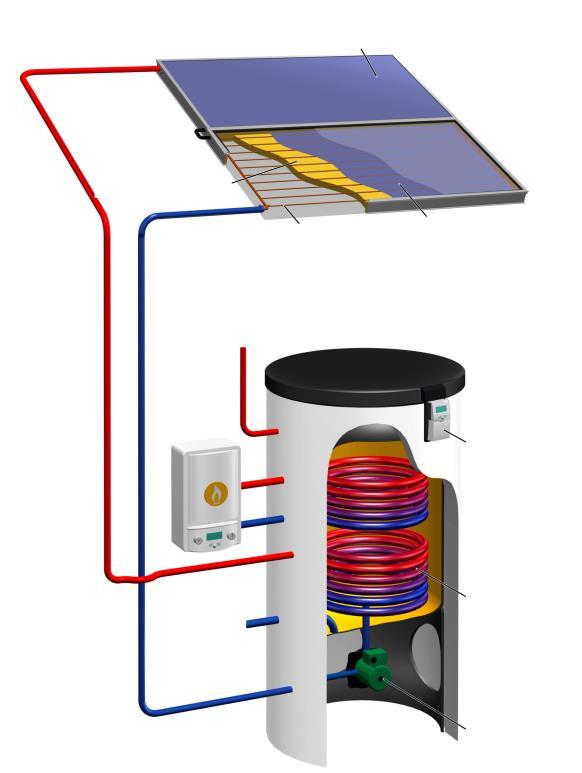

44 Ηλιακός θερμαντήρας νερού (Solar Water Heater) Θερμαντήρας νερού με ηλιακό συλλέκτη ηλιακή δεξαμενή μονάδα παραγωγής θερμότητας ίσως αντλία που διατίθενται στην αγορά ως ενιαία μονάδα Απαιτήσεις Energy Labelling (<70 kw): Ετικέτα (Τάξη ενεργειακής απόδοσης ) Τεχνική Τεκμηρίωση Δελτίο Προϊόντος

45 Ηλιακός θερμαντήρας νερού: Ετικέτα Κριτήριο η απόδοση

46 Ηλιακός θερμαντήρας νερού: Ετικέτα Από 9 ο 2015 Από 9 ο 2017 δηλωμένο προφίλ φορτίου Τάξη ενεργειακής απόδοσης Ετήσια κατανάλωση ηλεκτρικής ενέργειας ή κατανάλωση καυσίμου για τις 3 κλιματικές ζώνες

47 Ηλιακός θερμαντήρας νερού: Ecodesign Ecodesign (<400 kw): Απαιτήσεις κατάταξης Από 9 ο 2017 Από 9 ο 2015

48 Ηλιακός θερμαντήρας νερού: Μέθοδος 1. Δοκιμάζεται αρχικά ο θερμαντήρας χωρίς το ηλιακό (Καν. 812/13, annex VII, σημείο 2 και Ανακ. 2014/C 207/03, σημεία 4.3 έως 4.6) 2. Προσδιορίζονται οι παράμετροι επίδοσης της Ηλιακής Συσκευής με μία από τις δύο μεθόδους: i. SOLCAL (Ανακ. 2014/C 207/03, σημείο 4.8.b) ii. SOLICS (Ανακ. 2014/C 207/03, σημείο 4.8.c) 3. Συνδυάζονται τα παραπάνω σύμφωνα με τον Καν. 812/2013, annex VII 4. Ενεργειακή απόδοση: 5. Προβλήματα Q nonsol n wh = Q ref, Q Q tota = + 2.5Q tota 1.1 n wh,nonsol 0.1 aux Δοκιμή θερμαντήρα ακατάλληλη για ηλιακό Μέγιστη τάξη ενεργειακής απόδοσης: Α (Α+ από 2017) Αμφισβήτηση της σχέσης Q tota

49 Ηλιακός θερμαντήρας νερού: Παράδειγμα Χωρίς ηλιακό: Απώλειες συμβατικού θερμαντήρα: 5%, Προφίλ φορτίου: Μ Απόδοση συμβατικού θερμαντήρα: 38.4 % Τάξη ενεργειακής απόδοσης: C Με ηλιακό (Α=4 m 2, n o =0.75, a1=3.5 W/Km 2, V=350 lt): Απόδοση Ηλιακού θερμαντήρα: 70% Τάξη ενεργειακής απόδοσης: Α Με ηλιακό και αντλία θερμότητας Απόδοση συμβατικού θερμαντήρα: 90% Τάξη ενεργειακής απόδοσης: Α (αντί για Α+++)

50 Ηλιακός θερμαντήρας νερού Τεχνική Τεκμηρίωση V.1.(b) Technical documentation TD-SWH Group: Water heaters and hot water storage tanks Section: (Solar) water heater Reference: CDR 812/2013, annex V, point 1 Date: Description of the device: Brand: Type: Model: Determined according to: Ref.: Description Symbol Value Unit Status *) Reference V.1.(f) From annex VII: VII.7.(a) Daily electricty consumption: Q elec = kwh HS PUB 2014/C 207/03 VII.7.(b) Declared load profile: XL - CDR 812/2013 annex VII, table 7 VII.7.(c) Sound power level: 15 db Reg Defaut. No moving parts VII.7.(d) Daily fuel consumption: Q fuel = kwh (GCV) HS PUB 2014/C 207/03 VII.7.(e) Weekly fuel consumption: Q fuel,week,smart kwh (GCV) HS PUB 2014/C 207/04 VII.7.(f) Weekly electricity consumption: Q elec,week,smart = kwh (GCV) HS PUB 2014/C 207/05 VII.7.(g) Weekly fuel consumption: Q fuel,week = kwh (GCV) HS PUB 2014/C 207/06 VII.7.(h) Weekly electricity consumption: Q elec,week = kwh (GCV) HS PUB 2014/C 207/07 V.1.(c) VII.7.(i) Collector aperture area: A sol = 0.00 m 2 HS VII.7.(j) Zero loss collector efficiency: η o = % HS VII.7.(k) First order heat loss coefficient: a 1 = HS VII.7.(l) Second order heat loss coefficient: a 2 = W HS VII.7.(m) Incidence angle modifier: IAM = 0.00 m 3 HS VII.7.(n) Pump power consumption: solpump = 0.00 W Reg VII.7.(o) Standby power consumption: solstandby = 0.00 W? V.1.(g) From annex VIII: V.1.(d) EN EN EN EN EN PUB 2014/C 207/03, point 4.10 Product specifications VIII.2.(a) Water heating energy efficiency (Ref. A): η wh = Reg CDR 812/2013 annex VIII, point 3.(b) VIII.2.(b) Annual electricity consumption (Ref. A): AEC = 0 kwh Reg CDR 812/2013 annex VIII, point 4.(b) VIII.2.(c) Annual fuel consumption (Ref. A): AFC = 0 kwh Reg CDR 812/2013 annex VIII, point 4.(b) VIII.2.(d)Water heating energy efficiency (generator): η wh.nonsol = 0.0 % Issues. No reference VIII.2.(e) Annual auxiliary energy consumption: Qaux = 0.0 kwh HS EN or EN VIII.2.(f) Water heating energy efficiency (Ref. C): η wh = Reg CDR 812/2013 annex VIII, point 3.(b) Annual electricity consumption (Ref. C): AEC = 0 kwh Reg CDR 812/2013 annex VIII, point 4.(b) Annual fuel consumption (Ref. C): AFC = 0 kwh Reg CDR 812/2013 annex VIII, point 4.(b) Water heating energy efficiency (Ref. W): η wh = Reg CDR 812/2013 annex VIII, point 3.(b) Annual electricity consumption (Ref. W): AEC = 0 kwh Reg CDR 812/2013 annex VIII, point 4.(b) Annual fuel consumption (Ref. W): AFC = 0 kwh Reg CDR 812/2013 annex VIII, point 4.(b) VIII.2.(g) Annual non solar heat contribution: Q nonsol = 0.0 kwh HS EN or EN Ref A: for average climate conditions Ref C: for colder climate conditions Ref W: for warmer climate conditions 1) HS= Harmonized standard. If not available, specify method according to PUB 2014/C 207/02 or /03 and specify subsection. V.1.(h) Precautions to be taken when assembling: Supplier (name and address): V.1.(a) V.1.(e) Empowered person: Signature: Name: Position: Compliments: Solar Certification Fund (4C16-EcoDes-12) vaconsult 2014

51 Ηλιακός θερμαντήρας νερού Δελτίο Προϊόντος Product fiche Group: Water heaters & storage tanks Section: Solar devices ReferencCDR 812/2013, annex IV, point 1 Date: PF-SWH 1.1 (a) Supliers name or trademark: Informative section 1.1 (b) Suppliers model identifier: Brand: Type: Model: Technical parameters: Symbol: Value: Unit: Load 1.1. (c) Declared load profile: L - Annex VII, table 3 profiles: 1.1. (d) Water heating efficiency class (ref. A): A - Annex II, point 1 M 1.1. (e) Water heating energy efficiency (ref. A): η wh = 0 % Annex VIII, point 3 L 1.1 (f) Annual electricity consumption (ref. A): AEC = 0 GJ Annex VIII, point 4 XL 1.1 (g) 2 th applicable load profile XXL Load profile: M - Annex VII, table 3 Water heating energy efficiency (ref. A): η wh = 0 % Annex VIII, point 3 Label Annual electricity consumption (ref. A): AEC = 0 GJ Annex VIII, point 4 classes: 3 th applicable load profile A Load profile: XL - Annex VII, table 3 B Water heating energy efficiency (ref. A): η wh = 0 % Annex VIII, point 3 C Annual electricity consumption (ref. A): AEC = 0 GJ Annex VIII, point 4 D 4 th applicable load profile E Load profile: XXL - Annex VII, table 3 F Water heating energy efficiency (ref. A): η wh = 0 % Annex VIII, point 3 G Annual electricity consumption (ref. A): AEC = 0 GJ Annex VIII, point (h) Thermostat temperature setting: 0 o C 1.1 (i) Sound power level: Lwa = 0 db Technical doc 1.1 (j) Only off-peak hours operation: No Yes/No 1.1 (k) Special precautions: (l) Only applicable with smart control enabled: Yes Yes/No 1.1 (m) Water heating energy efficiency (ref. C): 0 % Annex VIII, point 3 Water heating energy efficiency (ref. W): 0 % Annex VIII, point 3 Annual electricity consumption (ref. C): 0 kwh Annex VIII, point 4 Annual electricity consumption (ref. W): 0 kwh Annex VIII, point (o) Collector aperture area: A sol = 0.00 m 2 Technical doc 1.1 (p) Zero loss collector efficiency: η o = % Technical doc 1.1 (q) First order heat loss coefficient: a 1 = Technical doc 1.1 (r) Second order heat loss coefficient: a 2 = W Technical doc 1.1 (s) Incidence angle modifier: IAM = 0.00 m 3 Technical doc 1.1 (t) Storage nominal volume: V = 0 litres Technical doc Backup designated part of storage: Vbu = 0 litres Technical doc 1.1 (u) Pump power consumption: solpump = 0 W Technical doc 1.1 (v) Standby power consumption: Solstandby = 0.00 W Technical doc Ref A: for average climate conditions Ref C: for colder climate conditions Ref W: for warmer climate conditions Compliments: Solar Certification Fund (4C16-EcoDes-12) vaconsult 2014

52 Ηλιακός θερμαντήρας νερού: Συγκρότημα θερμαντήρα + Ηλιακή Συσκευή Σήμανση, Τεχνική Τεκμηρίωση & Δελτίο Προϊόντος Ενεργειακή Τάξη: Ως προϊόν μέχρι Α (Α+ από 2017) Ως συγκρότημα Α+++ Μπορεί να φτάσει σε A+++ με μεγάλη συλλεκτική επιφάνεια υψηλών επιδόσεων

53 Ηλιακός θερμαντήρας νερού: Συγκρότημα θερμαντήρα + Ηλιακή Συσκευή Τεχνική Τεκμηρίωση: συρραφή επιμέρους Τεχνικών Τεκμηριώσεων Πρόβλημα: εάν ένα μπόιλερ είναι συνδεδεμένο με δεξαμενή αποθήκευσης εφαρμόζεται η μέθοδος του κανονισμού 2014/C 207/03 (παρ. 4.3). Αποδεκτά τα προφίλ M, L, XL, XXL

54 Ηλιακός θερμαντήρας νερού: Συγκρότημα θερμαντήρα + Ηλιακή Συσκευή Ίδιοι υπολογισμοί με ηλιακό θερμαντήρα νερού Επιπλέον, η ενεργειακή απόδοση θέρμανσης νερού υπό ψυχρότερες και θερμότερες συνθήκες Product fiche Group: Section: Reference: CDR 812/2013, Annex IV, point 4, fig.1 Date: Supliers name or trademark: Water heaters & storage tanks Water heaters Informative section PF-WH-PA Suppliers model identifier: profile: kwh Brand: M Type: L Model: XL XXL Q ref : annex VII, table 3 Water heating efficiency of water heater (data from fiche) ❶ from PF Solar device: Declared load profile: L η wh ('I'): 90.0 % Q aux = 0 kwh Qref = 11.7 kwh Q nonsol = 1500 kwh Load Annex VII, table 3 Q ref Solar contribution (data from fiche) 'II' = (220xQ ref )/Q nonsol 'III' = (Q aux x2,5)/(220xq ref ) 'I' 'II' 'III' 'I' ❷ Q nonsol : result of method ( 1.1 x ) x = % Q aux : result of method + Water heating energy efficiency of package ❸ (average climate) η wh,pa %: % Water heating energy efficiency class of package Water heating energy efficiency under colder and warmer climate conditions ❸ ❷ Colder: x 62.1 = % ❸ ❷ enter a value Warmer: x 62.1 = % select value Red auto filled in The energy efficiency of the package of products provided for in this fiche may not correspond to its actual energy efficiency once installed in a building, as this efficiency is influenced by further factors such as heat losses in the distribution system and the dimensioning of the products in relation to the building size and characteristics. Compliments: Solar Certification Fund (4C16-EcoDes-12) vaconsult 2014 calculated value

55 θερμαντήρας χώρου (& νερού) Θερμαίνει σύστημα κεντρικής θέρμανσης με νερό και είναι εξοπλισμένος με μία ή περισσότερες μονάδες παραγωγής θερμότητας Σήμανση, Τεχνική Τεκμηρίωση & Δελτίο Προϊόντος

56 θερμαντήρας χώρου: Σήμανση Τάξη Απόδοσης από ενεργειακή απόδοση εποχιακής θέρμανσης χώρου (n s ) Από 9 ο 2015 Από 9 ο 2019

57 θερμαντήρας χώρου: Δοκιμές Λέβητες με αέριο καύσιμο: EN :2012 Λέβητες με υγρό καύσιμο: EN 304, EN Ηλεκτρικοί λέβητες: Ανακοίνωση C 207/5 Θερμαντήρες με συμπαραγωγή: ΕΝ Θερμαντήρες με αντλία θερμότητας: EN Καύσιμο Ηλεκτρικό n son = P EC Αντλία θερμότητας

58 Θερμαντήρας χώρου & νερού: Σήμανση Δύο παράλληλες σημάνσεις

59 Συγκρότημα θερμαντήρα χώρου & ηλιακής συσκευής: Σήμανση Συμβατικός θερμαντήρας με θερμοστάτη και ηλιακή συσκευή Σήμανση, Τεχνική Τεκμηρίωση & Δελτίο Προϊόντος Τάξη Ενεργειακής Απόδοσης: από πληροφορίες απόδοσης επιμέρους στοιχείων

60 Συγκρότημα θερμαντήρα χώρου: Υπολογισμοί Διαφορετικοί υπολογισμοί ανάλογα με τον τύπο του θερμαντήρα (Λέβητας, Συμπαραγωγή, Αντλία Θερμότητας) I, II, ΙΙΙ, ΙV: χαρακτηριστικοί συντελεστές συγκροτήματος Βελτίωση Τάξης Ενεργειακής Απόδοσης με χρήση ηλιακού

61 Group: Συγκρότημα θερμαντήρα χώρου: Υπολογισμοί Διαφορετικοί υπολογισμοί ανάλογα με τον τύπο του θερμαντήρα (Λέβητας, Συμπαραγωγή, Αντλία Θερμότητας) I, II, ΙΙΙ, ΙV: χαρακτηριστικοί συντελεστές συγκροτήματος Βελτίωση Τάξης Ενεργειακής Απόδοσης με χρήση ηλιακού Product fiche Section: Reference: Suppliers model identifier: Space and combination heaters Preferential boiler or combi CDR 811/2013, Annex IV, poin Date: PF-SH-PA-BOIL Informative section Brand: η sys ('I'): Seasonal space Type: heating energy efficiency Model: 'III': 294/(11xPrated pref ) IV' = 115/(11xPrated pref ) Collector efficiency at: Preferential boiler (data from fiche) ❶ 40 K and W/m2 Prated pref 10 = 24 kw η ssh ('I'): 90.0 % Temp. control Temperature control (data from fiche) ❷ 11 ❷ Class 11: VIII % I 1.0 II 2.0 Supplementary boiler (data from fiche) η ssh in %: III 1.5 'I' ❸ IV 2.0 ( ) x 0.1 = ± -1.0 % V 3.0 VI 4.0 Solar contribution (data from fiche) VII 3.5 Collector size in m 2 : Collector efficiency in %: Tank rating 14: VIII 5.0 Tank volume in m 3 : C 'III': 'IV' 15 ❹ 'II' (Annex IV, table 5) ( 1.11 x x 500 ) x 0.9 x 40.0 /100 x 0.83 = % 12 13=No 13=Yes 'II' 'II' Supplementary heat pump (data from fiche) Prated sup 12 = 5 kw η ssh in %: 'I' 'II' ❺ Storage applied 13: Yes ( ) x 0.61 = % Solar contribution AND supplementary heat pump ❹ ❺ ❻ Select smaller value 0.5 x 68.4 OR 0.5 x % ❼ Interpolatieformule: Seasonal space heating energy efficiency of package η ssh,pa %: % Seasonal space heating energy efficiency class of package Heat storage tank A A 0.91 B 0.86 C 0.83 Boiler & supplementary heat pump installed with D 0.81 low temperature heat emitters at 35 oc? Yes E 0.81 ❼ 'II' F ( 50 x 0.61 ) = G 0.81 The energy efficiency of the package of products provided for in this fiche may not correspond to its actual energy efficiency once installed in a building, as this efficiency is influenced by further factors such as heat losses in the distribution system and the dimensioning of the products in relation to the building size and characteristics. Compliments: Solar Certification Fund (4C16-EcoDes-12) vaconsult 2014 Red enter a value select value auto filled in calculated value

62 Συγκρότημα θερμαντήρα χώρου-νερού & ηλιακής συσκευής: Σήμανση

63 Θέρμανση χώρου & Ηλιακά η package = η backup + 26,75 P rated A col + 10,45 P rated V sto c η col f(tank class) η backup [%] Απόδοση συμβατικού θερμαντήρα P rated [kw] Ονομαστική ισχύς συμβατικού θερμαντήρα, A col [m 2 ] Επιφάνεια συλλέκτη, V sto [m 3 ] Όγκος δεξαμενής, η col [%] Απόδοση συλλέκτη σε 40K και 1000 W/m 2, F(Class) [-] Από τάξη δεξαμεν. (A + =0.95, A=0.91, B=0.86, C=0,83, D..G=0.81) c [-] boiler (=0.9), cogenerator (=0.7), heat pump (0,45).
