1 ELITE CLASSIC ΑΣΥΡΜΑΤΟΣ ΜΕΤΡΗΤΗΣ ΕΝΕΡΓΕΙΑΣ Στο τέλος του ωφέλιμου χρόνου ζωής, το προϊόν δεν θα πρέπει να αντιμετωπίζεται ώς γενικά οικιακά απόβλητα. Θα πρέπει να παραδοθεί σε κατάλληλο σημείο συλλογής ανακύκλωσης ηλεκτρικού εξοπλισμού ή να επιστραφεί στο προμηθευτή για καταστροφή. * Όλες οι τιμές που εμφανίζονται σε αυτό το εγχειρίδιο είναι μόνο παραδείγματα. Οι πραγματικές τιμές θα διαφέρουν ανάλογα με τη κατανάλωσή σας. ΟΔΗΓΙΕΣ ΧΡΗΣΕΩΣ

2 ΠΕΡΙΕΧΟΜΕΝΑ ΕΙΣΑΓΩΓΗ ΕΙΣΑΓΩΓΗ ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ ΠΕΡΙΕΧΟΜΕΝΟ ΣΥΣΚΕΥΑΣΙΑΣ ΕΓΚΑΤΑΣΤΑΣΗ ΕΞΟΠΛΙΣΜΟΥ Πριν την εγκατάσταση Εγκατάσταση σε Μονοφασικές ή Τριφασικές παροχές Εγκατάσταση αισθητήρα Ο έλεγχος και η μέτρηση κατανάλωσης ηλεκτρικής ενέργειας είναι το κέντρο της διαχείρισης ενέργειας: πρέπει να γνωρίζεται τις σχετικές πληροφορίες κατανάλωσης, ώστε να κερδίζεται άμεσα χρήματα από τη μείωση δαπανών ηλεκτρικής ενέργειας. Ο μετρητής κατανάλωσης ηλεκτρικής ενέργειας elite δείχνει το ποσό ενέργειας που δαπανάει ένα νοικο κυρίο μέσα στο χρόνο. Μέσω της οθόνης μπορεί ο χρήστης να πληροφορηθεί για τα σχετικά οικονομικά δεδομένα της κατανάλωσής του. Μπορείτε να παρακολουθήσετε την αυξομείωση της κατανάλωσης ενέρ γειας από τη λειτουργία των συσκευών σας. ΡΥΘΜΙΣΕΙΣ ΟΘΟΝΗΣ Ρύθμιση επικοινωνίας Πομπού - Οθόνης Ρύθμιση ημερομηνίας & ώρας Γενικές ρυθμίσεις Λειτουργία διπλής τιμολόγησης Λειτουργία Ενέργεια Τώρα Λειτουργία Ιστορικού ΣΥΧΝΕΣ ΕΡΩΤΗΣΕΙΣ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΤΕΧΝΙΚΕΣ ΟΔΗΓΙΕΣ ΗΛΕΚΤΡΟΛΟΓΟΥ Ο Τεχνικός μας απαντά Αν έχετε απορίες σχετικά με τη χρήση του μετρητή elite, ή χρειάζεστε περισσότερες πληροφορίες για τον έλεγχο της ηλεκτρικής σας κατανάλωσης, μπορείτε να επικοινωνήσετε μαζί μας ή επισκεφθείτε την ιστο σελίδα μας για πρόσφατες ενημερώσεις. sales@efergy.gr Τεχνικές πληροφορίες: support@efergy.gr Στόχος μας είναι να επικοινωνήσουμε μαζί σας εντός 48 ωρών. Τηλεφωνικό κέντρο : Τ (+30) Efergy Customer Service. T +44 (0) for United Kingdom 2

3 ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ Ειναί σημαντικό να δώσετε προσοχή στις βασικές προφυλάξεις πριν από τη χρήση του προ ϊόντος. Μη σωστή χρήση ή μη τήρηση γενικών κανόνων ασφαλείας μπορεί να προκαλέσει τραυματισμό ή θάνατο. Όπου είναι εφικτό να κλείνετε το γενικό διακόπτη παροχής ρεύματος από το μετρητή, που βρίσκεται συνήθως εκτός οικίας, σε ειδικό ερμάριο. Η τοποθέτηση του μετρητή elite είναι εύκολη και άμεση. Για την ορθή όμως τοποθέτηση χρει άζεται να δώσετε σημασία στους κανόνες ασφαλούς τοποθέτησης πριν από τη χρήση : Ο αισθητήρας κουμπώνει γύρω και πάνω από το καλώδιο τροφοδοσίας ρεύματος (καφέ καλ ώδιο-φάση), που βρίσκεται εντός του ηλεκτρολογικού πίνακα του χώρου. Κατά τη διάρκεια της τοποθέτησης του αισθητήρα προσοχή χρειάζεται να ΜΗΝ ακουμπάτε σε μεταλλικές επιφάνειες. Να ΜΗΝ γίνεται τοποθέτηση υπό την επήρεια αλκοόλ ή άλλων ουσιών. Η συσκευή δεν είναι παρεμβατικού τύπου και δεν απαιτεί σύνδεση με καλώδια. Δεν χρειάζεται να χρησιμοποιηθούν, κοπούν, αλλαχθούν ή παρέμβουν κάποια καλώδια για τη τοποθέτηση α υτής της συσκευής. Σε περίπτωση που παρατηρήσετε οτιδήποτε ασυνήθιστο στην εγκατάστα ση του ηλεκτρολογικού σας πίνακα, όπως φθαρμένα, λιωμένα ή κομμένα καλώδια, παρακαλού με να διακόψετε ΑΜΕΣΑ την εγκατάσταση του προϊόντος και να απευθυνθείτε σε εξουσιοδοτη μένο ηλεκτρολόγο. Οι μετρητές efergy έχουν σημανθεί ως προϊόντα άμεσης σύνδεσης και λειτουργίας, σύμφωνα με τους Ευρωπαϊκούς Κανονισμούς CE. Μετά τη τοποθέτηση του αισθητήρα δεν χρειάζεται καμία μελλοντική ρύθμιση ή αλλαγή από το χρήστη. Χρειάζεται να γίνεται αλλαγή μόνο στις μπαταρίες που έχουν τοποθετηθεί στο πο μπό ή στο μετρητή. Ο αισθητήρας δεν περιέχει μπαταρίες. Προσοχή χρειάζεται κατά τη διάρκεια τοποθέτησης του αισθητήρα στον ηλεκτρολογικό σας πίνακα, μια και ακόμα και αν έχετε κλείσει το γενικό διακόπτη παροχής ρεύματος από το μετ ρητή, ενδέχεται να υπάρχει τάση (ρεύμα) στα καλώδια. Προσοχή να μην υπάρχει καμία επα φή, ώστε να αποφύγετε τυχόν τραυματισμό, δείτε σελίδα 9. Ο παρεχόμενος αισθητήρας είναι ηλεκτρολογικά μονωμένος, και δεν δημιουργεί βραχυκύκλ ωμα σε περίπτωση επαφής με μέρη του πίνακα. Μπορείτε να στερεώσετε καλύτερα και πιο σταθερά τον αισθητήρα σε κάποιο σημείο του πίνακα, μετά τη τοποθέτησή του στο καλώδιο παροχής, με ένα πλαστικό λεπτό δεματικό (tie wrap), ώστε να εξασφαλίσετε τη σταθερότητα του εντός του πίνακα. Μέχρι σήμερα έχει τοποθετηθεί ένας μεγάλος αριθμός μετρητών παγκοσμίως, και δεν έχει πα ρατηρηθεί κανένα σχετικό ατύχημα. Παρακαλούμε πριν τη τοποθέτηση και χρήση αυτού του προϊόντος να δώσετε τη μέγιστη προσοχή σας στις οδηγίες χρήσεως και να ακολουθήσετε πι στά τους κανόνες ασφαλείας. ΜΗ πιέζετε ή λυγίζετε τα καλώδια σε οποιοδήποτε σημείο εντός του πίνακα κατά την εγκατάστα ση. Αν έχετε αμφιβολίες ή ανησυχείται για τη τοποθέτηση, απευθυνθείτε καλύτερα σε εξουσιοδο τημένο ηλεκτρολόγο. 3 4

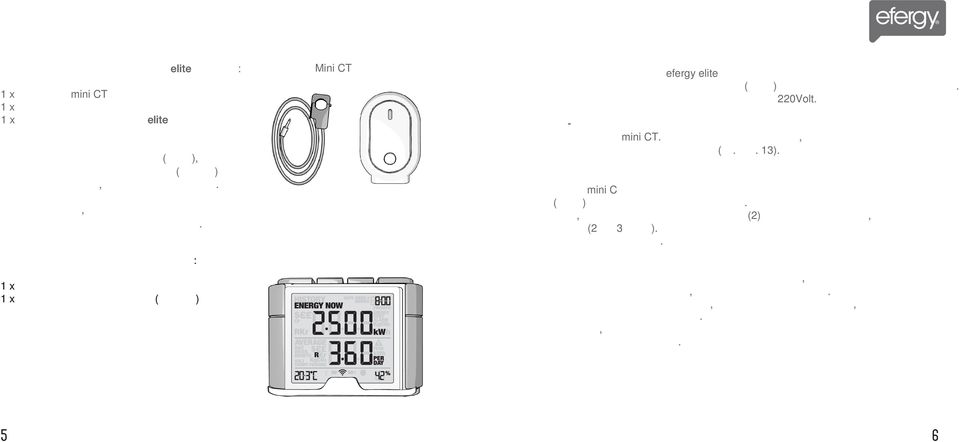

4 ΠΕΡΙΟΧΕΜΕΝΑ ΣΥΣΚΕΥΑΣΙΑΣ ΕΓΚΑΤΑΣΤΑΣΗ ΕΞΟΠΛΙΣΜΟΥ Εντός της συσκευασίας του μετρητή elite θα βρείτε: 1 x Αισθητήρα mini CT 1 x Πομπό 1 x Ασύρματη Οθόνη Μετρητή elite Ο κλιπ αισθητήρας τοποθετείται γύρω από το καλώ διο παροχής ρεύματος του χώρου (φάση), μεταφέρ οντας τις πληροφορίες κατανάλωσης (χρήσης) του ρεύματος στο πομπό, μέσω του καλωδίου του. Έπ ειτα ο πομπός εκπέμπει ασύρματα αυτές τις πληροφ ορίες στην οθόνη, όπου και μπορείτε να πληροφορη θείτε για τις ενεργειακές σας καταναλώσεις. Εντός της συσκευασίας θα βρείτε επίσης : 1 x Οδηγίες χρήσης στα Ελληνικά 1 x Οδηγός γρήγορης εκκίνησης (Αγγλικά) Αισθητήρας Mini CT Πομπός Ασύρματη Οθόνη Μετρητή ΠΡΙΝ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ Για να λειτουργήσει ο μετρητής efergy elite πρέπει πρώτα να τοποθετηθεί ο αισθητήρας κλιπ στο καλώδιο τροφοδοσίας ρεύματος του χώρου (φάση) εντός του ηλεκτρολογικού σας πίνακα. Στην Ελλάδα η χρησιμοποιούμενη τάση ρεύματος είναι 220Volt. Σημείωση - Για να γίνει η μέτρηση σε τυπικές μονοφασικές οικιακές εγκαταστάσεις θα χρειασ τείται έναν αισθητήρα mini CT. Για διαφορετικές τιμές Τάσης, μπορείτε να αλλάξετε τη τιμή της από τις ρυθμίσεις στην οθόνη του μετρητή (βλ. σελ. 13). Εγκατάσταση σε Τριφασικές Παροχές Ο αισθητήρας mini CΤ κουμπώνει γύρω και πάνω από το καλώδιο τροφοδοσίας ρεύματος του χώρου (φάση) εντός του ηλεκτρολογικού πίνακα. Σε εγκαταστάσεις όπου χρησιμοποιείται τριφ ασικό ρεύμα, θα χρειαστεί να τοποθετηθούν δύο (2) πρόσθετοι αισθητήρες, ένας σε κάθε αντίσ τοιχο καλώδιο (2 και 3 φάση). Μπορείτε να τους προμηθευτείτε μέσω της ιστοσελίδας μας είτε μέσω των αντιπροσώπων μας. Σύνδεση Πομπού σε Τριφασικές εγκαταστάσεις Ο Πομπός έχει τρείς διαθέσιμες εγκοπές στο κάτω μέρος του, όπου και συνδέονται τα βύσματα από τα καλώδια του κάθε αισθητήρα, ξεχωριστά ένα σε κάθε θέση. Προτείνουμε να τοποθετείται ο πομπός εκτός και δίπλα από το πίνακα, στερεωμένος πάνω στο τοίχο, για εύκολη αλλαγή των μπαταριών όταν αυτό γίνει απαραίτητο. Οι μετρήσεις σε τριφασικές παροχές μπορεί να μην είναι απόλυτα ακριβής, εξαιτίας της διακύμανσης του φορτίου αλλά και του τρόπου συνδεσμολογίας της ηλεκτρολογικής εγκατάστασης. 5 ΣΑΣ ΠΡΟΤΕΙΝΟΥΜΕ Η ΕΓΚΑΤΑΣΤΑΣΗ ΝΑ ΕΚΤΕΛΕΣΘΕΙ ΑΠΟ ΑΔΕΙΟΥΧΟ ΕΓΚΑΤΑΣΤΑΤΗ ΗΛΕΚΤΡΟΛΟΓΟ 6

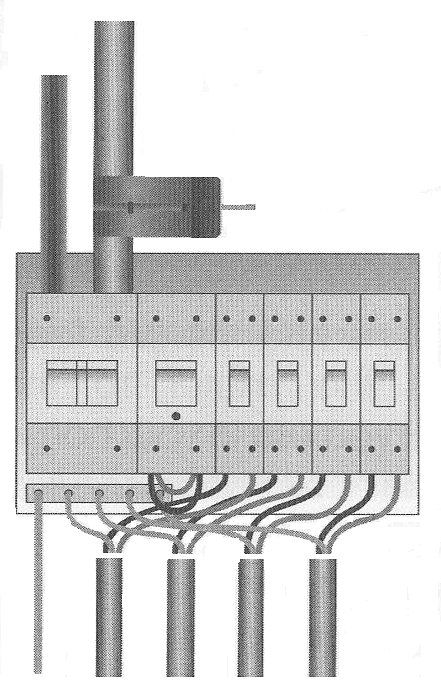

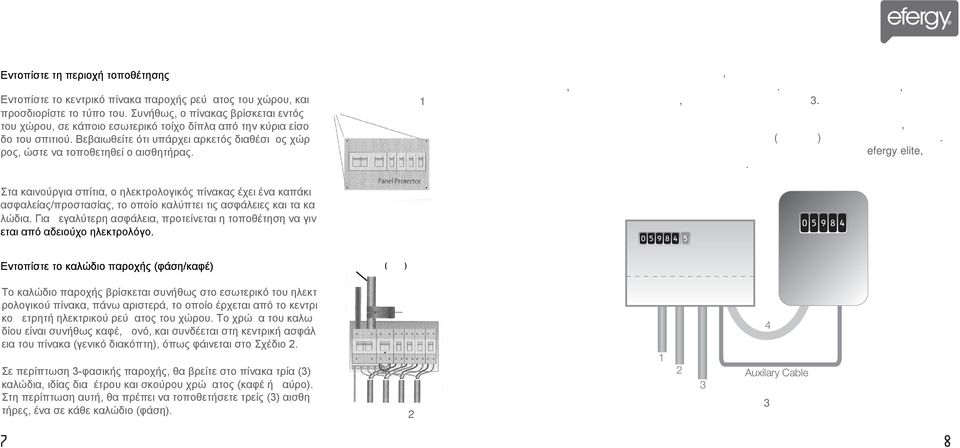

5 ΕΓΚΑΤΑΣΤΑΣΗ ΕΞΟΠΛΙΣΜΟΥ ΕΓΚΑΤΑΣΤΑΣΗ ΣΕ ΜΟΝΟΦΑΣΙΚΕΣ ή ΤΡΙΦΑΣΙΚΕΣ ΠΑΡΟΧΕΣ Μετρητές Διπλής Ταρίφας Χρέωσης Εντοπίστε τη περιοχή τοποθέτησης Εντοπίστε το κεντρικό πίνακα παροχής ρεύματος του χώρου, και προσδιορίστε το τύπο του. Συνήθως, ο πίνακας βρίσκεται εντός του χώρου, σε κάποιο εσωτερικό τοίχο δίπλα από την κύρια είσο δο του σπιτιού. Βεβαιωθείτε ότι υπάρχει αρκετός διαθέσιμος χώρ ρος, ώστε να τοποθετηθεί ο αισθητήρας. ΒΙΔΕΣ Σχέδιο 1 Όταν γίνεται χρήση νυχτερινού τιμολογίου, συνήθως υπάρχει εγκατεστημένος ένας δεύτερος μετρητής, για τη μέτρηση αυτής της περιόδου χρήσης. Ένα καλώδιο μικρότερης, συνήθως δια τομής συνδέει τους δύο μετρητές, όπως φαίνεται στο Σχέδιο 3. Σε αυτές τις περιπτώσεις δεν χρειάζεται να προμηθευτείτε πρόσθετο αισθητήριο, μια και ο βασ ικός αισθητήρας έχει τοποθετηθεί στη κύρια παροχή (καλώδιο) τροφοδοσίας του χώρου. Χρειά ζεται όμως να κάνετε τις απαραίτητες ρυθμίσεις στην οθόνη του μετρητή efergy elite, για να λαμ βάνεται τις σωστές πληροφορίες κατανάλωσης. Στα καινούργια σπίτια, ο ηλεκτρολογικός πίνακας έχει ένα καπάκι ασφαλείας/προστασίας, το οποίο καλύπτει τις ασφάλειες και τα κα λώδια. Για μεγαλύτερη ασφάλεια, προτείνεται η τοποθέτηση να γιν εται από αδειούχο ηλεκτρολόγο. ΗΛΕΚΤΡΟΛΟΓΙΚΟΣ ΠΙΝΑΚΑΣ Εντοπίστε το καλώδιο παροχής (φάση/καφέ) ΚΑΦΕ ΚΑΛΩΔΙΟ (ΦΑΣΗ) Το καλώδιο παροχής βρίσκεται συνήθως στο εσωτερικό του ηλεκτ ρολογικού πίνακα, πάνω αριστερά, το οποίο έρχεται από το κεντρι κο μετρητή ηλεκτρικού ρεύματος του χώρου. Το χρώμα του καλω δίου είναι συνήθως καφέ, μονό, και συνδέεται στη κεντρική ασφάλ εια του πίνακα (γενικό διακόπτη), όπως φάινεται στο Σχέδιο 2. Σε περίπτωση 3-φασικής παροχής, θα βρείτε στο πίνακα τρία (3) καλώδια, ιδίας διαμέτρου και σκούρου χρώματος (καφέ ή μαύρο). Στη περίπτωση αυτή, θα πρέπει να τοποθετήσετε τρείς (3) αισθη τήρες, ένα σε κάθε καλώδιο (φάση). Σχέδιο 2 ΑΙΣΘΗΤΗΡΑΣ Auxilary Cable Σχέδιο 3 7 8

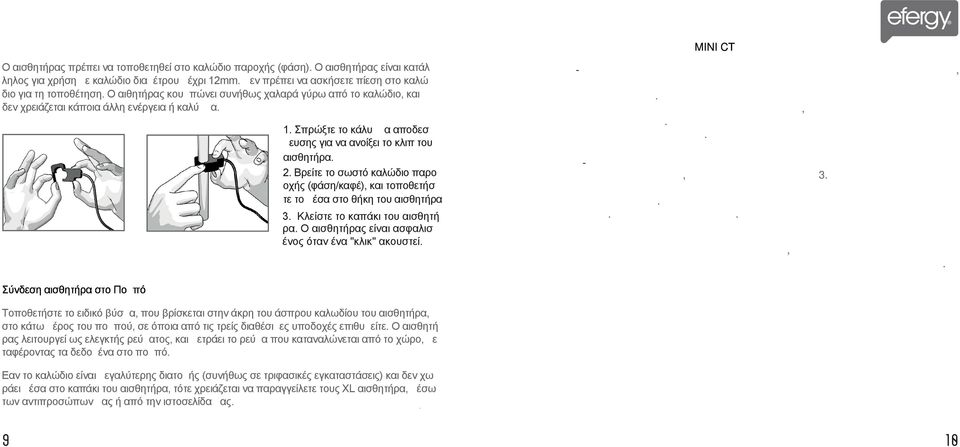

6 ΕΓΚΑΤΑΣΤΑΣΗ ΕΞΟΠΛΙΣΜΟΥ ΕΓΚΑΤΑΣΤΑΣΗ ΑΙΣΘΗΤΗΡΑ Ο αισθητήρας πρέπει να τοποθετηθεί στο καλώδιο παροχής (φάση). Ο αισθητήρας είναι κατάλ ληλος για χρήση με καλώδιο διαμέτρου μέχρι 12mm. Δεν πρέπει να ασκήσετε πίεση στο καλώ διο για τη τοποθέτηση. Ο αιθητήρας κουμπώνει συνήθως χαλαρά γύρω από το καλώδιο, και δεν χρειάζεται κάποια άλλη ενέργεια ή καλύμμα. 1. Σπρώξτε το κάλυμμα αποδεσ μευσης για να ανοίξει το κλιπ του αισθητήρα. 2. Βρείτε το σωστό καλώδιο παρο οχής (φάση/καφέ), και τοποθετήσ τε το μέσα στο θήκη του αισθητήρα 3. Κλείστε το καπάκι του αισθητή ρα. Ο αισθητήρας είναι ασφαλισμ ένος όταν ένα "κλικ" ακουστεί. ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ ΑΙΣΘΗΤΗΡΑ MINI CT Σημείωση - Κατά τη διάρκεια τοποθέτησης του αισθητήρα στο καλώδιο παροχής ρεύματος, πρέπει να δώσετε ιδιαίτερη προσοχή να μην ακουμπήσετε μεταλλικές ή άλλες επαφές εντός του ηλεκτρολογικού πίνακα. Προτείνετε κατά τη τοποθέτηση να έχετε βεβαιωθεί ότι έχετε κλεί σει τη γενική ασφάλεια παροχής ρεύματος προς το πίνακα, που βρίσκεται συνήθως εντός του ειδικού ερμαρίου του μετρητή. Οι συνδεσμολογικές ηλεκτρικές διατάξεις μπορεί να διαφέρουν εντός του ηλεκτρολογικού σας πίνακα. ΠΡΟΣΟΧΗ - Παρακαλούμε πριν την εγκατάσταση του αισθητήρα να διαβάσετε προσεκτικά τις οδηγίες ασφαλούς εγκατάστασης, που βρίσκονται στη σελίδα 3. Σε καμία περίπτωση δεν πρέ πει να γίνει εγκατάσταση του αισθητήρα εαν υπάρχει βλάβη ή εκτενής φθορά στα καλώδια του ηλεκτρολογικού σας πίνακα. Δεν χρειάζεται να κόψετε ή να μεταβάλλεται τα υφιστάμενα εγκατε στημένα καλώδια. ΜΗΝ ΚΟΒΕΤΕ ΚΑΛΩΔΙΑ. Σε περίπτωση αδυναμίας εγκατάστασης του αισθητήρα, παρακαλούμε να απευθυνθείτε σε αδει ούχο ηλεκτρολόγο ή σε εξειδικευμένο προσωπικό για τη σωστή και ασφαλή τοποθέτηση. Σύνδεση αισθητήρα στο Πομπό Τοποθετήστε το ειδικό βύσμα, που βρίσκεται στην άκρη του άσπρου καλωδίου του αισθητήρα, στο κάτω μέρος του πομπού, σε όποια από τις τρείς διαθέσιμες υποδοχές επιθυμείτε. Ο αισθητή ρας λειτουργεί ως ελεγκτής ρεύματος, και μετράει το ρεύμα που καταναλώνεται από το χώρο, με ταφέροντας τα δεδομένα στο πομπό. Εαν το καλώδιο είναι μεγαλύτερης διατομής (συνήθως σε τριφασικές εγκαταστάσεις) και δεν χω ράει μέσα στο καπάκι του αισθητήρα, τότε χρειάζεται να παραγγείλετε τους XL αισθητήρα, μέσω των αντιπροσώπων μας ή από την ιστοσελίδα μας. 9 10

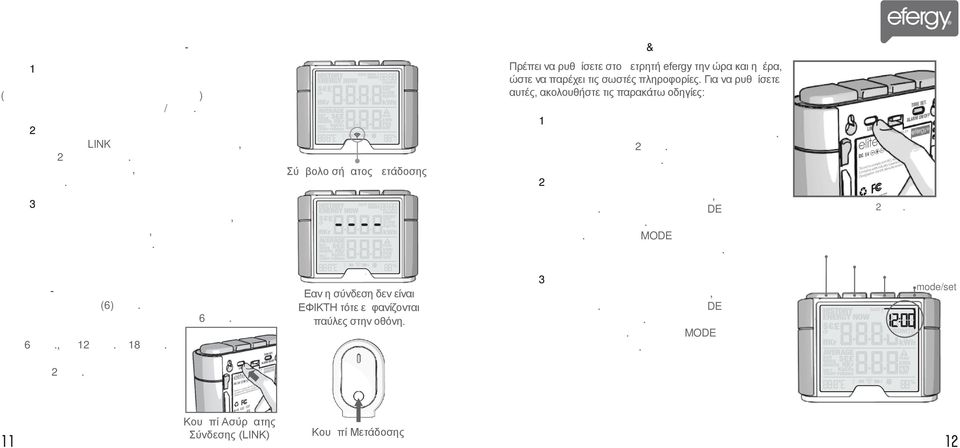

7 ΡΥΘΜΙΣΕΙΣ ΟΘΟΝΗΣ ΡΥΘΜΙΣΗ ΕΠΙΚΟΙΝΩΝΙΑΣ ΠΟΜΠΟΥ - ΟΘΟΝΗΣ ΡΥΘΜΙΣΗ ΗΜΕΡΟΜΗΝΙΑΣ & ΩΡΑΣ Βήμα 1 Βεβαιωθείτε ότι έχετε τοποθετήσει τρείς μπαταρίες ΑΑ (δεν συμπεριλαμβάνονται στη συσκευασία) στο πομπό και τρείς μπαταρίες ΑΑ στην οθόνη/δέκτη. Βήμα 2 Πατήστε το κουμπί LINK στο πίσω μέρος της οθόνης, πιέζ οντας το για 2 δευτερόλεπτα. Οι μπάρες του σήματος θα αναβοσβήνουν για ένα λεπτό, μέχρι να επιτευχθεί η ασύρ ματη σύνδεση. Βήμα 3 Όταν το σήμα μετάδοσης αναβοσβήνει στην οθόνη, πατήστε το κουμπί μετάδοσης στο πομπό, και περιμένετε μέχρι το σή μα μετάδοσης να σταθεροποιηθεί. Σημείωση - Η εργοστασιακή ρύθμιση χρόνου εκπομπής σήματος είναι τα έξη (6) δευτ. Αυτό σημαίνει ότι ο πομπός μεταδίδει δεδομένα προς την οθόνη κάθε 6 δευτ. Μπορεί τε να αλλάξετε το χρόνο μετάδοσης από 6 δευτ., σε 12 δευτ. ή 18 δευτ. πατώντας συνεχόμενα το κουμπί μετά δοσης για 2 δευτ. Σύμβολο σήματος μετάδοσης Εαν η σύνδεση δεν είναι ΕΦΙΚΤΗ τότε εμφανίζονται παύλες στην οθόνη. Πρέπει να ρυθμίσετε στο μετρητή efergy την ώρα και ημέρα, ώστε να παρέχει τις σωστές πληροφορίες. Για να ρυθμίσετε αυτές, ακολουθήστε τις παρακάτω οδηγίες: Βήμα 1 Στη πίσω όψη της οθόνης θα εντοπίσετε το κουμπί ΤΙΜΕ. Πιέστε και κρατήστε το για 2 δευτ. Η ρύθμιση για την ώρα θα αναβοσβήνει πάνω αριστερά. Βήμα 2 Ρυθμίστε την ώρα στη σωστή επιθυμητή τιμή, με τα κουμπία ΕΜΠΡΟΣ και ΠΙΣΩ. Πατήστε το κουμπί ΜΟDE για αποθήκευ κευση της ρύθμισης της ώρας. Ακολουθείστε την ίδια διαδικα σία για τα λεπτά. Πατήστε το MODE για αποθήκευση ρυθμίσε ων και μετάβαση στη ρύθμιση της ημερομηνίας. Βήμα 3 Ρυθμίστε το μήνα στη σωστή επιθυμητή τιμή, με τα κουμπία ΕΜΠΡΟΣ και ΠΙΣΩ. Πατήστε το κουμπί ΜΟDE για αποθήκευ κευση της ρύθμισης του μήνα. Ακολουθείστε την ίδια διαδικα σία για την ημέρα και έτος. Πατήστε το MODE για αποθήκευ ση των ρυθμίσεων και έξοδο. Πατήστε για 2 δευτ. ιστορικό εμπρός πίσω mode/set Κουμπί Ασύρματης 11 Σύνδεσης (LINK) Κουμπί Μετάδοσης 12

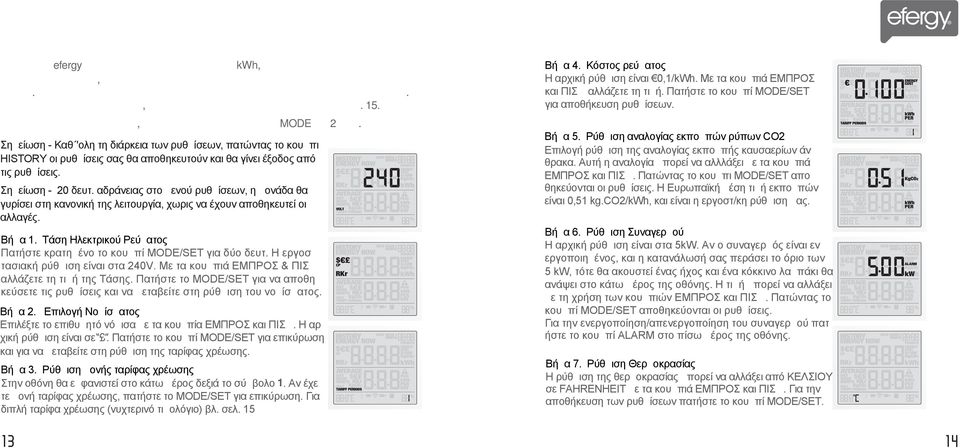

8 ΡΥΘΜΙΣΕΙΣ ΟΘΟΝΗΣ ΓΕΝΙΚΕΣ ΡΥΘΜΙΣΕΙΣ Ο μετρητής efergy πρέπει να γνωρίζει το κόστος της kwh, όπως χρεώνεται από το πάροχο Ηλεκτρικής Ενέργειας, όπως επίσης τη Τάση ηλεκτρικού ρεύματος και τη ρύθμιση του συνα γερμού. Με τα παρακάτω βήματα θα μπορέσετε να ρυθμίσετε τις παραπάνω πληροφορίες. Αν έχετε διπλή ταρίφα χρέωσης, παρακαλούμε να διαβάσετε τις οδηγίες στη σελ. 15. Για την έναρξη των ρυθμίσεων, πατήστε κρατημένο το κουμπί MODE για 2 δευτ. Σημείωση - Καθ 'ολη τη διάρκεια των ρυθμίσεων, πατώντας το κουμπι HISTORY οι ρυθμίσεις σας θα αποθηκευτούν και θα γίνει έξοδος από τις ρυθμίσεις. Σημείωση - 20 δευτ. αδράνειας στο μενού ρυθμίσεων, η μονάδα θα γυρίσει στη κανονική της λειτουργία, χωρις να έχουν αποθηκευτεί οι αλλαγές. Βήμα 1. Τάση Ηλεκτρικού Ρεύματος Πατήστε κρατημένο το κουμπί MODE/SET για δύο δευτ. Η εργοσ τασιακή ρύθμιση είναι στα 240V. Με τα κουμπιά ΕΜΠΡΟΣ & ΠΙΣΩ αλλάζετε τη τιμή της Τάσης. Πατήστε το MODE/SET για να αποθη κεύσετε τις ρυθμίσεις και να μεταβείτε στη ρύθμιση του νομίσματος. Βήμα 2. Επιλογή Νομίσματος Επιλέξτε το επιθυμητό νόμισα με τα κουμπία ΕΜΠΡΟΣ και ΠΙΣΩ. Η αρ χική ρύθμιση είναι σε. Πατήστε το κουμπί MODE/SET για επικύρωση και για να μεταβείτε στη ρύθμιση της ταρίφας χρέωσης. Βήμα 3. Ρύθμιση μονής ταρίφας χρέωσης Στην οθόνη θα εμφανιστεί στο κάτω μέρος δεξιά το σύμβολο 1. Αν έχε τε μονή ταρίφας χρέωσης, πατήστε το MODE/SET για επικύρωση. Για διπλή ταρίφα χρέωσης (νυχτερινό τιμολόγιο) βλ. σελ. 15 Βήμα 4. Κόστος ρεύματος Η αρχική ρύθμιση είναι 0,1/kWh. Με τα κουμπιά ΕΜΠΡΟΣ και ΠΙΣΩ αλλάζετε τη τιμή. Πατήστε το κουμπί MODE/SET για αποθήκευση ρυθμίσεων. Βήμα 5. Ρύθμιση αναλογίας εκπομπών ρύπων CO2 Επιλογή ρύθμιση της αναλογίας εκπομπής καυσαερίων άν θρακα. Αυτή η αναλογία μπορεί να αλλλάξει με τα κουμπιά ΕΜΠΡΟΣ και ΠΙΣΩ. Πατώντας το κουμπι MODE/SET απο θηκεύονται οι ρυθμίσεις. Η Ευρωπαϊκή μέση τιμή εκπομπών είναι 0,51 kg.co2/kwh, και είναι η εργοστ/κη ρύθμιση μας. Βήμα 6. Ρύθμιση Συναγερμού Η αρχική ρύθμιση είναι στα 5kW. Aν ο συναγερμός είναι εν εργοποιημένος, και η κατανάλωσή σας περάσει το όριο των 5 kw, τότε θα ακουστεί ένας ήχος και ένα κόκκινο λαμπάκι θα ανάψει στο κάτω μέρος της οθόνης. Η τιμή μπορεί να αλλάξει με τη χρήση των κουμπιών ΕΜΠΡΟΣ και ΠΙΣΩ. Πατώντας το κουμπί MODE/SET αποθηκεύονται οι ρυθμίσεις. Για την ενεργοποίηση/απενεργοποίηση του συναγερμού πατ ήστε το κουμπί ALARM στο πίσω μέρος της οθόνης. Βήμα 7. Ρύθμιση Θερμοκρασίας Η ρύθμιση της θερμοκρασίας μπορεί να αλλάξει από ΚΕΛΣΙΟΥ σε FAHRENHEIT με τα κουμπιά ΕΜΠΡΟΣ και ΠΙΣΩ. Για την αποθήκευση των ρυθμίσεων πατήστε το κουμπί MODE/SET

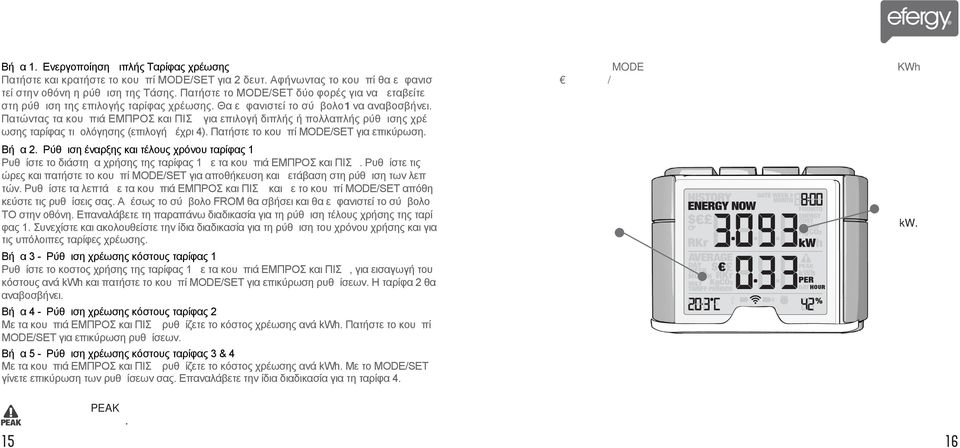

9 ΡΥΘΜΙΣΕΙΣ ΟΘΟΝΗΣ ΛΕΙΤΟΥΡΓΙΑ ΔΙΠΛΗΣ ΤΙΜΟΛΟΓΗΣΗΣ Βήμα 1. Ενεργοποίηση Διπλής Ταρίφας χρέωσης Πατήστε και κρατήστε το κουμπί MODE/SET για 2 δευτ. Αφήνωντας το κουμπί θα εμφανισ τεί στην οθόνη η ρύθμιση της Τάσης. Πατήστε το MODE/SET δύο φορές για να μεταβείτε στη ρύθμιση της επιλογής ταρίφας χρέωσης. Θα εμφανιστεί το σύμβολο 1 να αναβοσβήνει. Πατώντας τα κουμπιά ΕΜΠΡΟΣ και ΠΙΣΩ για επιλογή διπλής ή πολλαπλής ρύθμισης χρέ ωσης ταρίφας τιμολόγησης (επιλογή μέχρι 4). Πατήστε το κουμπί MODE/SET για επικύρωση. Βήμα 2. Ρύθμιση έναρξης και τέλους χρόνου ταρίφας 1 Ρυθμίστε το διάστημα χρήσης της ταρίφας 1 με τα κουμπιά ΕΜΠΡΟΣ και ΠΙΣΩ. Ρυθμίστε τις ώρες και πατήστε το κουμπί MODE/SET για αποθήκευση και μετάβαση στη ρύθμιση των λεπ τών. Ρυθμίστε τα λεπτά με τα κουμπιά ΕΜΠΡΟΣ και ΠΙΣΩ και με το κουμπί MODE/SET απόθη κεύστε τις ρυθμίσεις σας. Αμέσως το σύμβολο FROM θα σβήσει και θα εμφανιστεί το σύμβολο ΤΟ στην οθόνη. Επαναλάβετε τη παραπάνω διαδικασία για τη ρύθμιση τέλους χρήσης της ταρί φας 1. Συνεχίστε και ακολουθείστε την ίδια διαδικασία για τη ρύθμιση του χρόνου χρήσης και για τις υπόλοιπες ταρίφες χρέωσης. Βήμα 3 - Ρύθμιση χρέωσης κόστους ταρίφας 1 Ρυθμίστε το κοστος χρήσης της ταρίφας 1 με τα κουμπιά ΕΜΠΡΟΣ και ΠΙΣΩ, για εισαγωγή του κόστους ανά kwh και πατήστε το κουμπί MODE/SET για επικύρωση ρυθμίσεων. Η ταρίφα 2 θα αναβοσβήνει. Βήμα 4 - Ρύθμιση χρέωσης κόστους ταρίφας 2 Με τα κουμπιά ΕΜΠΡΟΣ και ΠΙΣΩ ρυθμίζετε το κόστος χρέωσης ανά kwh. Πατήστε το κουμπί MODE/SET για επικύρωση ρυθμίσεων. Βήμα 5 - Ρύθμιση χρέωσης κόστους ταρίφας 3 & 4 Με τα κουμπιά ΕΜΠΡΟΣ και ΠΙΣΩ ρυθμίζετε το κόστος χρέωσης ανά kwh. Mε το MODE/SET γίνετε επικύρωση των ρυθμίσεων σας. Επαναλάβετε την ίδια διαδικασία για τη ταρίφα 4. ΛΕΙΤΟΥΡΓΙΑ ΕΝΕΡΓΕΙΑ ΤΩΡΑ Πατήστε το κουμπί MODE για να αλλάξετε τις πληροφορίες που εμφανίζονται από KWh σε κόστος ανά ώρα/μέρα Το κάτω μέρος της οθόνης παρουσιάζει στοιχεία συνολικού εκτιμώμενου κόστους και εκπομπών ρύπων ανά ημέρα Εμφανίζει τη στιγμιαία κατανάλωση ενέργειας σε kw. Το σύμβολο PEAK εμφανίζεται στην αρχική οθόνη όταν γίνεται χρήση του υψηλού τιμολογίου χρέωσης

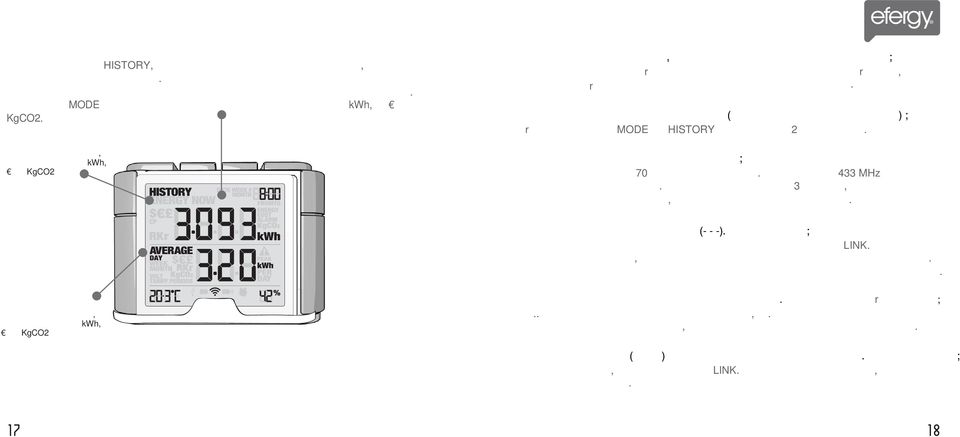

10 ΡΥΘΜΙΣΕΙΣ ΟΘΟΝΗΣ ΛΕΙΤΟΥΡΓΙΑ ΙΣΤΟΡΙΚΟΥ Πατώντας το κουμπί HISTORY, έχετε πρόσβαση σε πληροφορίες ημερήσιας, εμβδομα διαίας και μηνιαίας κατανάλωσης. Με το κουμπί ΕΜΠΡΟΣ και ΠΙΣΩ μπορείτε να μετακι νηθείτε μεταξύ των ημερομηνιών και να συγκρίνεται τις αποθηκεύμενες τιμές κατανάλωσης. Με το κουμπί MODE μπορείτε να αλλάξετε τις πληροφορίες της οθόνης από kwh, σε και KgCO2. Αποθηκευμένες πληροφορίες κατανάλωσης ανά ημέρα, βδομάδα και μήνα σε kwh, και KgCO2 ΣΥΧΝΕΣ ΕΡΩΤΗΣΕΙΣ Εάν απομακρύνω τις μπαταρίες, θα χάσω τις αποθηκευμένες πληροφορίες μου ; Σε περίπτωση που χρειάζεται r να γίνει αλλαγή ή να απομακρύνεται τις μπαταρίες, r ο μετρητής έχει εσωτερική r μνήμη ώστε οι πληροφορίες να αποθηκεύονται. Πώς να κάνω ολική επαναφορά του μετρητή (να διαγραφούν όλες οι πληροφορίες) ; Πατώντας r το κουμπί MODE και HISTORY ταυτόχρονα για 2 δευτερόλεπτα. Ποία είναι η απόσταση μετάδοσης του πομπού ; Ο πομπός εκπέμπει έως 70 μέτρα εντός του χώρου. Η εκπομπή στα 433 MHz είναι κατάλ ληλη για εσωτερικούς χώρους. Μπορεί να καλύψει έως και 3 ορόφους, όπως επίσης είναι κατάλληλος και για περιπτώσεις, που ο μετρητής βρίσκεται εκτός οικίας. Στην οθόνη εμφανίζονται τρείς παύλες (- - -). Τι σημαίνει αυτό ; Μετακινήστε την οθόνη πιο κοντά στον πομπό και πατήστε το κουμπί LINK. Εάν οι παύλες παραμένουν στην οθόνη, τότε υπάρχει πρόβλημα επικοινωνίας της οθόνης με το πομπό. Παρακαλούμε επικοινωνήστε μαζί μας για να σας βοηθήσουμε στη λύση του πρόβληματος. Πληροφορίες Μέσου Όρου κατανάλωσης ανά ημέρα, βδομάδα και μήνα σε kwh, και KgCO2 Ο φωτισμός της οθόνης λειτουργεί μερικές φορές και άλλες όχι. Μπορεί να είναι χαλασμένη r η οθόνη ; Όχι.. Ο φωτισμός της οθόνης έχει χρονοδιακόπτη, ώστε. να λειτουργεί κατά τις βραδυνές ώρες με το πάτημα ενός κουμπιού, ώστε να εξοικονομεί ενέργεια από τις μπαταρίες. Ο πομπός και ο δέκτης (οθόνη) δεν φαίνεται να επικοινωνούν μεταξύ τους. Τι μπορώ να κάνω ; Προσπαθήστε ξανά, πατώντας το κουμπί LINK.Εαν το πρόβλημα παραμείνει, παρακαλούμε επικοινωνήστε μαζί μας
