ΑΝΤΙΚΕΙΜΕΝΟ ΕΡΓΑΣΤΗΡΙΟΥ 8Α: Εξάσκηση στην χρησιµοποίηση της τσιµπίδας και του ηλεκτροδίου. Ραφές τήξεως (Αναγόµωση)

Transcript

1 Τ.Ε.Ι.: ΛΑΡΙΣΑΣ Σ.ΤΕ.Γ. ΤΜΗΜΑ: Γεωργικών Μηχανών & Αρδεύσεων ΟΜΑ Α A ΑΝΤΙΚΕΙΜΕΝΟ ΕΡΓΑΣΤΗΡΙΟΥ 8Α: Εξάσκηση στην χρησιµοποίηση της τσιµπίδας και του ηλεκτροδίου. Ραφές τήξεως (Αναγόµωση) Συγκολλήσεις: Ηλεκτροσυγκόλληση Τόξου. ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ 2 η Α ΜΑΘΗΜΑ: Μηχανολογικό Εργαστήριο ΙΙ ΕΠΙΣΤ. ΥΠΕΥΘΥΝΟΣ Στανιός Βλάσης ΦΥΛΛΟ ΕΡΓΟΥ 7 o Α Σκοπός : Απόκτηση της ικανότητας χειρισµού των συσκευών ηλεκτροσυγκολλήσεως ίδονται: Υλικά - Μέσα - Βοηθήµατα 1. Συσκευή ηλεκτροσυγκολλήσεως και θέση εργασίας. 2. Έλασµα Σιδήρου (λάµα) 100 x 10 x 200 (ή παλιά κοµµάτια µε συγκόλληση στη µέση, από προηγούµενη άσκηση σπουδαστών, 100 x 10 x 200;) 3. Μηχανολογικό σχέδιο ( ΑΡΧΙΚΗ ΚΑΙ ΤΕΛΙΚΗ ΜΟΡΦΗ ΟΚΙΜΙΟΥ - Σχέδιο 1 & 2). 4. ΠΟΡΕΙΑ - ΙΑ ΙΚΑΣΙΑ: Φάσεις και σειρά εργασίας. 5. Φύλλο πληροφοριών. Στοιχεία για την κατασκευή του δοκιµίου. ( ΑΡΧΙΚΗ ΜΟΡΦΗ ΚΟΜΜΑΤΙΟΥ - Σχέδιο 1 ) ( ΤΕΛΙΚΗ ΜΟΡΦΗ ΟΚΙΜΙΟΥ Σχέδιο 2 ) Γ.Μ.&Α. Εργαστήριο 8Α - Φύλλο έργου 7 - Ηλεκτρ/λληση Τόξου 2Α. Αναγόµωση από 10

2 5) ΠΟΡΕΙΑ- ΙΑ ΙΚΑΣΙΑ: ΦΑΣΕΙΣ ΚΑΤΑΣΚΕΥΗΣ ΚΑΙ ΣΕΙΡΑ ΕΡΓΑΣΙΑΣ α/α ΦΑΣΕΙΣ ΕΡΓΑΣΙΑΣ ΣΕΙΡΑ ΕΡΓΑΣΙΑΣ ΕΡΓΑΛΕΙΑ 1. Χαράξτε µε σηµαδευτήρι ή µε κιµωλία 1. Έλασµα το έλασµα όπως στο Σχέδιο 1. St 37. ιαστάσεων: 2. Επιλέξτε θέση εργασίας άρα και συσκευή συγκόλλησης & πολικότητα. 100x10x Τοποθετήστε το κοµµάτι πάνω στην α ειδική συσκευή ώστε οι γραµµές τήξεως να είναι σχεδόν κάθετες προς τον προστασί- 2. Μάσκα συγκολλητή και συνδέστε την ειδική ας. συσκευή µε το σώµα (γείωση). 4. Εκλέξτε ηλεκτρόδιο και ένταση σε Ampere. 3. Ηλεκτρό- Χρησιµοποιείστε διαφόρων δια διαφο- διαµέτρων ηλεκτρόδια, για να επιτύχετε ρετικά σε τις ραφές του Σχεδίου 2. διάµετρο & 5. Τοποθετήστε το ηλεκτρόδιο στην τσι- σύσταση. µπίδα στην σωστή χαραγή, έτσι ώστε 1 το ηλεκτρόδιο να είναι στις 80 ο αλλά 4.Συσκευή β και ο καρπός του χεριού σας σε τέτοια θέση ώστε να µην κουράζεται. ηλεκτροσυγκόλλησης. 2 [Θέση 1] [Θέση 1γ] ΠΡΟΣΟΧΗ ΣΤΑ ΜΕΤΡΑ ΠΡΟΣΤΑΣΙΑΣ!!!! 6. Φορέστε την δερµάτινη ποδιά και τα γάντια. 7. Ακολουθήστε τις γραµµές που σηµαδέψατε µε το ανάλογο ηλεκτρόδιο. [Θέση 1] ΆΝΑΜΜΑ ΤΟΥ ΤΟΞΟΥ ( ΦΥΛΛΟ ΕΡΓΟΥ 6Α) ΚΑΙ ΗΜΙΟΥΡΓΙΑ ΤΗΣ ΡΑΦΗΣ & ΠΡΟΣΟΧΗ ΣΤΑ ΜΑΤΙΑΣ ΣΑΣ.. ΗΛΑ Η. 1. Κρατήστε το ηλεκτρόδιο: Α) Υπό γωνία 45 ο ως προς την διεύθυνση κινήσεως. Πειραµατιστείτε µε διάφορες γωνίες ±45 ο & για να κατανοήσετε την επίπτωση επί της ραφής [Θέση 1α]. Β) Υπό γωνία 0 ο ως προς την κατακόρυφο - κάθετη προς το κοµµάτι (ή 90 ο ως προς το κοµµάτι πλάγια όψη). Αυτή η γωνία δεν πρέπει να µεταβάλλεται (;). [Θέση 1β & γ], Γ) ιατηρήστε το ύψος του ηλεκτροδίου από το κοµµάτι στην σωστή απόσταση από την αρχή ως το τέλος. Πειραµατιστείτε µε διάφορα ύψη. Και ) ιατηρήστε την ταχύτητα κινήσεως σταθερή. 2. Για διεύθυνση συγκολλήσεως(τήξεως) από εµπρός προς εσάς και για κάθε γραµµή τήξεως (συγκολλήσεως) µε τη σειρά 1, 2, 3, 4, 5, κ. λ. π., για οµοιό- µορφη κατανοµή θερµοκρασίας στο κοµµάτι και κατά συνέπεια τον έλεγχο της παραµόρφωσής του. Σχέδιο 2 5. ερµάτινη ποδιά, γάντια, συρµατόβουρτσα, µατσακόνι, Λαβίδα ή πένσα, κ.λ.π.. Γ.Μ.&Α. Εργαστήριο 8Α - Φύλλο έργου 7 - Ηλεκτρ/λληση Τόξου 2Α. Αναγόµωση από 10

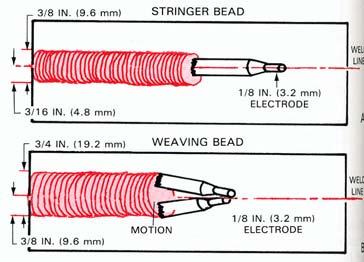

3 3. Να παρατηρείτε (πάντα) µέσα από την µάσκα, το άναµµα του τόξου και το λιωµένο µέταλλο µε την γραµµή τήξεως. ( ΦΥΛΛΟ ΕΡΓΟΥ 6Α) Κινήσεις της τσιµπίδας. 3 Αφήστε την κατασκευή να ψυχθεί στον αέρα. Μην τη ψύχετε µέσα στο νερό. Ελέγξτε µε τους εκπαιδευτές σας το αποτέλεσµα της δουλειάς σας. Απόσταση & κλίση Ηλεκτροδίου. Ταχύτητα κινήσεως ηλεκτροδίου ΚΙΝΗΣΕΙΣ ΗΛΕΚΤΡΟ ΙΟΥ 4. Γενικώς η ταχύτητα κινήσεως του ηλεκτροδίου και η απόστασή του από τη γραµµή τήξεως θα πρέπει να είναι σταθερές, έτσι ώστε στο τέλος να έ- χουµε, πάνω στο κοµµάτι µας, ένα(;) κορδόνι ίσου πάχους και ίσου πλάτους από την µία άκρη έως την άλλη, Τελική µορφή κοµµατιού (Σχέδιο 2) ΛΑΘΟΣ ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΗΛΕΚΤΡΟ ΙΟΥ: Α) ΑΠΟΚΛΙΣΗ ΑΠΟ ΤΙΣ 45 Ο. α) Μικρότερη από 45 ο τείνοντας στο 0 ο. εν έχουµε καλή θέρµανση του κοµµατιού άρα δεν λιώνουν τα µέταλλα αλλά έχουµε µικρού πλάτους και µεγάλου ύψους ραφή. Κακή εισχώρηση του µετάλλου προσαγωγής στο σηµείο της ραφής. β) Μεγαλύτερη από 45 ο τείνοντας στο 90 ο. Έχουµε καλή θέρµανση του κοµµατιού αλλά έχουµε µεγάλου πλάτους και µικρού ύψους ραφή µε καλή εισχώρηση του µετάλλου προσαγωγής στο σηµείο της ραφής. Β) ΑΠΟΚΛΙΣΗ ΑΠΟ ΤΙΣ 90 Ο. Θερµαίνουµε περισσότερο την µια ή την άλλη πλευρά και όχι το ίδιο πλάτος δεξιά και αριστερά της γραµµής τήξεως. Μικρές κινήσεις του ηλεκτροδίου δεξιά - αριστερά αυξάνουν το πλάτος της ραφής. [Θέση 1γ] Γ) ΑΠΟΚΛΙΣΗ ΤΟΥ ΥΨΟΥΣ. α) Μικρότερο: Έχουµε µείωση της εντάσεως του τόξου, µειωµένη θέρµανση του κοµµατιού, κακή εισχώρηση αλλά και µικρό πάχος και πλάτος ραφής. β) Μεγαλύτερο: Έχουµε αύξηση της εντάσεως του τόξου, αυξηµένη θέρµανση του κοµµατιού, κακή εισχώρηση, µικρό πάχος αλλά µεγάλο πλάτος ραφής. γ) Κανονικό και σταθερό: Έχουµε καλή και οµοιόµορφη θέρµανση του κοµµατιού, άρα και σωστό λιώσιµο των µετάλλων, άρα και καλή εισχώρηση, άρα και οµοιοµορφία στο πάχος και το πλάτος της ραφής. ) ΑΠΟΚΛΙΣΗ ΤΗΣ ΤΑΧΥΤΗΤΑΣ ΚΙΝΗΣΗΣ. α) Μικρότερη. Έχουµε υπερβολική θέρµανση του κοµµατιού άρα και τρύπηµα του κοµµατιού. β) Μεγαλύτερη. εν έχουµε καλή θέρµανση του κοµµατιού άρα δεν λιώνουν τα µέταλλα. γ) Κανονική και ισοταχή. Έχουµε καλή και οµοιόµορφη θέρµανση του κοµµατιού, άρα και σωστό λιώσι- µο των µετάλλων, άρα και καλή εισχώρηση, άρα και οµοιοµορφία στο πάχος και το πλάτος της ραφής. Γ.Μ.&Α. Εργαστήριο 8Α - Φύλλο έργου 7 - Ηλεκτρ/λληση Τόξου 2Α. Αναγόµωση από 10

4 Τ.Ε.Ι.: ΛΑΡΙΣΑΣ Σ.ΤΕ.Γ. ΤΜΗΜΑ: Γεωργικών Μηχανών & Αρδεύσεων ΟΜΑ Α A ΑΝΤΙΚΕΙΜΕΝΟ ΕΡΓΑΣΤΗΡΙΟΥ 8Α: Εξάσκηση στην χρησιµοποίηση της τσι- µπίδας και του ηλεκτροδίου. Ραφές τήξεως (Αναγόµωση) Συγκολλήσεις: Ηλεκτροσυγκόλληση Τόξου. ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ 2 η Α ΦΥΛΛΟ ΠΛΗΡΟΦΟΡΙΩΝ 2 ο Α ΜΑΘΗΜΑ: Μηχανολογικό Εργαστήριο ΙΙ ΕΠΙΣΤ. ΥΠΕΥΘΥΝΟΣ Στανιός Βλάσης ΤΕΧΝΙΚΗ ΤΗΣ ΗΛΕΚΤΡΟΣΥΓΚΟΛΛΗΣΗΣ ΤΟΞΟΥ ΣΥΣΚΕΥΗ ΗΛΕΚΤΡΟΣΥΓΚΟΛΛΗΣΗΣ Για να κάνουµε ηλεκτροσυγκόλληση τόξου πρέπει ν' αναγνωρίσουµε το είδος της συσκευής που θα χρησιµοποιήσουµε. Και αν µεν πρόκειται για συσκευή ΕΝΑΛΛΑΣΣΟΜΕΝΟΥ ΡΕΥΜΑΤΟΣ θα πρέπει να έχουµε υπ' όψη ότι απαιτείται ηλεκτρόδιο µε επένδυση. Αν πρόκειται για συσκευή ΣΥΝΕΧΟΥΣ ΡΕΥΜΑΤΟΣ, πρέπει να λάβουµε υπ' όψη, κατά την σύνδεση της συσκευής µε τα τεµάχια και το ηλεκτρόδιο, την ΑΠΟ Ο- ΤΙΚΟΤΗΤΑ της συσκευής και την επίδραση της στην ποιότητα της ηλεκτροσυγκολλήσεως. Πράγµατι, υπάρχουν δύο δυνατότητες συνδέσεως (Σχήµα 5.α. & 5.β.). Σύνδεση ΜΕ ΙΣΙΟΥΣ ΠΟΛΟΥΣ στην οποία το ηλεκτρόδιο συνδέεται µε τον ΑΡΝΗΤΙΚΟ ΠΟΛΟ της συσκευής και Σύνδεση ΜΕ ΑΝΕΣΤΡΑΜΜΕΝΟΥΣ ΠΟΛΟΥΣ, στην οποία το ηλεκτρόδιο συνδέεται µε το ΘΕΤΙΚΟ ΠΟΛΟ της συσκευής. Στην περιοχή του τόξου υπάρχει ροή ηλεκτρονίων που κινούνται µε µεγάλη ταχύτητα και συνήθως µεταφέρουν µεγάλη ενέργεια που µετατρέπεται τελικά σε θερµότητα. Η ροή δε αυτή των ηλεκτρονίων, διευθύνεται πάντοτε από την κάθοδο (-) προς την άνοδο (+). Σχήµα 5.α: Τρόποι Συνδέσεως Συσκευής Συνεχούς ρεύµατος, Με ηλεκτρόδιο στον αρνητικό πόλο... Γ.Μ.&Α. Εργαστήριο 8Α - Φύλλο έργου 7 - Ηλεκτρ/λληση Τόξου 2Α. Αναγόµωση από 10

5 Σχήµα 5.β: Τρόποι Συνδέσεως Συσκευής Συνεχούς ρεύµατος, Με ηλεκτρόδιο στο θετικό πόλο. Εποµένως, όταν το ηλεκτρόδιο είναι συνδεδεµένο στο (-) της συσκευής, η ροή των η- λεκτρονίων που εκσφενδονίζονται από το ηλεκτρόδιο προς το αντικείµενο είναι συγκεντρωτική σε ένα σηµείο του µετάλλου και προκαλεί σηµαντική τοπική πύρωση αυτού και έτσι το αποτιθέµενο υλικό εισχωρεί βαθιά. (Σχήµα 5.α) Το αντίθετο συµβαίνει όταν το ηλεκτρόδιο είναι συνδεδεµένο στο (+) της συσκευής. Τότε είναι το ηλεκτρόδιο που πυρώνεται και τήκεται µε µεγάλη ταχύτητα, αλλά το εναποτιθέµενο υλικό δεν εισχωρεί βαθιά. (Σχήµα 5.β.) Σχήµα 5γ: Κίνηση Ηλεκτροδίου & σωστή εναπόθεση µετάλλου. Πολύ µαλακών χαλύβων χρησιµοποιούµε σύνδεση µε το ηλεκτρόδιο στο (-). Χαλύβων, χαλυβδοκραµάτων χρησιµοποιούµε σύνδεση µε το ηλεκτρόδιο στο (+). Χυτοσιδήρου, πάντοτε σύνδεση µε το ηλεκτρόδιο στο (-). Χαλκού, ορείχαλκου, µπρούντζου, χυτού αλουµινίου, σύνδεση µε το ηλεκτρόδιο στο (+). Για ειδικά ηλεκτρόδια, και γενικώς, πρέπει ν' ακολουθούµε τις οδηγίες των κατασκευαστών των ηλεκτροδίων. ΚΑΤΑΛΟΓΟΙ ΕΚΛΟΓΗΣ ΗΛΕΚΤΡΟ ΙΩΝ. Γ.Μ.&Α. Εργαστήριο 8Α - Φύλλο έργου 7 - Ηλεκτρ/λληση Τόξου 2Α. Αναγόµωση από 10

6 ΕΙ Η ΡΑΦΩΝ Κατά την ηλεκτροσυγκόλληση το ηλεκτρόδιο τήκεται, εναποθέτει το υλικό του µεταξύ των προς συγκόλληση τεµαχίων και γε- µίζει το µεταξύ των διάκενο. Σχήµα 6. Τα άκρα των τεµαχίων µε το υλικό συγκολλήσεως, σχηµατίζουν την ΡΑΦΗ της συγκολλήσεως. Σχήµα 6: Ραφή Ηλεκτροσυγκολλήσεως. Ανάλογα δε µε το είδος της σύνδεσης των τεµαχίων διακρίνουµε τα πιο κάτω είδη ραφών. (Σχήµα 6α., 6β., 6γ., & 6δ.) Σχήµα 6α: Συνεχόµενη εσωραφή ή βυθισµένη ραφή. Σχήµα 6β: ιακεκοµµένη εξωραφή ή ραφή σε γωνία. Σχήµα 6γ: Συνεχόµενη ραφή σε σχισµή. Σχήµα 6δ: Συνεχόµενη ραφή σε γωνία. ΠΡΟΕΤΟΙΜΑΣΙΑ ΤΩΝ ΑΚΡΩΝ ΤΩΝ ΤΕΜΑΧΙΩΝ ΓΙΑ ΗΛΕΚΤΡΟΣΥΓΚΟΛΛΗΣΗ. Το είδος της πιο πάνω προετοιµασίας εξαρτάται βασικά από το πάχος των τεµαχίων που συγκολλούµε. ίνετε παρακάτω πίνακας που δείχνει τα πιο συνηθισµένα είδη προετοιµασίας ά- κρων ανάλογα µε το πάχος των προς συγκόλληση ελασµάτων, όπως επίσης και την α- ντίστοιχη διάµετρο του ηλεκτροδίου που χρησιµοποιούµε. Γ.Μ.&Α. Εργαστήριο 8Α - Φύλλο έργου 7 - Ηλεκτρ/λληση Τόξου 2Α. Αναγόµωση από 10

7 Η ΕΝΤΑΣΗ ΤΟΥ ΡΕΥΜΑΤΟΣ ΗΛΕΚΤΡΟΣΥΓΚΟΛΛΗΣΗΣ Κατά την διάρκεια της ηλεκτροσυγκόλλησης πρέπει να χρησιµοποιείται η πρέπουσα ένταση του ρεύµατος, για την αποφυγή κυρίως υπερθερµάνσεων των µετάλλων που συγκολλούνται και που προκαλούν παραµορφώσεις και εσωτερικές τάσεις κατά την ψύξη. ΠΙΝΑΚΑΣ 1 Είδος προετοιµασίας άκρων ελασµάτων προς ηλεκτροσυγκόλληση και κατάλληλη διάµετρος ηλεκτροδίου Βασικά το µέγεθος της έντασης του ρεύµατος ε- ξαρτάται από την ΙΑΜΕ- ΤΡΟ του ηλεκτροδίου, το οποίο, όπως είδαµε, εκλέγεται µε βάση το πάχος των τεµαχίων που συγκολλούνται. Πιο κάτω δίνουµε τον πίνακα τιµών της έντασης του ρεύµατος ανάλογα µε την διάµετρο του ηλεκτροδίου του χρησιµοποιούµε. ΠΙΝΑΚΑΣ 2 Ένταση ρεύµατος συγκολλήσεως (Α) αναλόγως της διαµέτρου του ηλεκτροδίου Γυµνά, διάτρητα και λεπτής επενδύσεως ηλεκτρόδια Ένταση ρεύ- ιάµετρος ηλεκτροδίου mm µατος σε Αµπέρ Μέσης και παχιάς επενδύσεως ηλεκτρόδια ιάµετρος ηλεκτροδίου σε mm Ένταση ρεύµατος σε Αµπέρ , , Γ.Μ.&Α. Εργαστήριο 8Α - Φύλλο έργου 7 - Ηλεκτρ/λληση Τόξου 2Α. Αναγόµωση από 10

8 Αναφέρουµε επίσης ότι η ένταση του ρεύµατος εξαρτάται και από την επιθυµητή ταχύτητα τήξεως του ηλεκτροδίου, της απόδοσης της ηλεκτροσυγκόλλησης, και από το µήκος των καλωδίων. Βασικά αυτό εκλέγεται: ΕΚΛΟΓΗ ΗΛΕΚΤΡΟ ΙΟΥ Ανάλογα µε την σύσταση των τεµαχίων που συγκολλούνται (αν είναι χαλύβδινα ή από χυτοσίδηρο ή ορειχάλκινα, κ.λ.π.). Ανάλογα µε την θέση της ραφής συγκολλήσεως (π.χ. κατακόρυφη συγκόλληση ή οριζόντια ή οροφής). Τέλος, ανάλογα µε το πάχος των τεµαχίων που συνδέουµε εκλέγουµε την ΙΑ- ΜΕΤΡΟ του ηλεκτροδίου (βλέπε πίνακα 1). Παρατήρηση: Η τιµή της ΕΝΤΑΣΗΣ του ρεύµατος και η ταχύτητα µετακινήσεως του ηλεκτροδίου, είναι οι δύο πλέον σηµαντικοί παράγοντες, µετά την εκλογή του κατάλληλου ηλεκτροδίου, οι οποίοι επηρεάζουν την ποιότητα της ηλεκτροσυγκολλήσεως. Σαν άµεσο δε κριτήριο της πιο πάνω ποιότητας έχουµε την ΜΟΡ- ΦΗ, την ΠΟΙΟΤΗΤΑ και τις ΙΑΣΤΑΣΕΙΣ της ΡΑΦΗΣ συγκολλήσεως, όπως φαίνεται από το Σχήµα. 7.α. Επίσης πρέπει να δίνεται προσοχή ώστε το ηλεκτρόδιο να µετακινείται στην σωστή διεύθυνση, όπως δείχνουµε στο Σχήµα 7.β.. Σχήµα 7.α: Επίδραση της Έντασης του τόξου και της ταχύτητας του Ηλεκτροδίου. Γ.Μ.&Α. Εργαστήριο 8Α - Φύλλο έργου 7 - Ηλεκτρ/λληση Τόξου 2Α. Αναγόµωση από 10

9 ΗΛΕΚΤΡΟ ΙΑ Σήµερα χρησιµοποιούµε αποκλειστικά µεταλλικά ηλεκτρόδια τα οποία µεταφέρουν το ρεύµα στα σηµεία συγκολλήσεως και ταυτόχρονα δίνουν το απαραίτητο πρόσθετο υλικό για την δηµιουργία της ραφής συγκολλήσεως. Η δε εκλογή του κατάλληλου ηλεκτροδίου παίζει µεγάλο ρόλο στην επιτυχία της συγκολλήσεως. Γιατί όπως είδαµε: Η ηλεκτροσυγκόλληση τήξεως είναι συγκόλληση αυτογενής δηλαδή το ηλεκτρόδιο (όταν συγχρόνως είναι και µέταλλο προσαγωγής) πρέπει να αποτελείται από υλικό περίπου ίδιο µε εκείνο των µετάλλων που συγκολλούµε. Το µεταλλικό ηλεκτρόδιο φέρει, συνήθως, επένδυση που το ΠΑΧΟΣ και η ΣΥΝΘΕΣΗ της συµβάλλουν στην επιτυχία της συγκολλήσεως, την ποιότητα και την παραγωγικότητα της. Εποµένως, κατά την εκλογή του ηλεκτροδίου πρέπει να λαµβάνουµε υπ' όψη τους πιο πάνω παράγοντες. Η επένδυση είναι, γενικά, µίγµα οργανικών και ορυκτών υλικών, κάθε µια από τις οποίες παίζει ένα καθορισµένο ρόλο, είτε κατά την τήξη είτε κατά την στερεοποίηση του µετάλλου στο σηµείο συγκολλήσεως. Συγκεκριµένα η επένδυση µε τα συστατικά της: 1) ΣΥΝΤΕΛΕΙ ΣΤΗΝ ΑΦΗ (ΕΝΑΥΣΗ - ΑΝΑΜΑ ) ΚΑΙ ΤΗΝ ΙΑΤΗΡΗΣΗ ΣΤΑΘΕΡΟΥ ΤΟΞΟΥ. 2) ΠΡΟΚΑΛΕΙ ΙΟΝΙΣΜΟ της ατµόσφαιρας µεταξύ ηλεκτροδίου και αντικειµένου, και διευκολύνει την επικάθιση του τετηγµένου µετάλλου πάνω στο αντικείµενο. Τονίζουµε ότι στις ηλεκτροσυγκολλήσεις µε ΕΝΑΛΛΑΣΣΟΜΕΝΟ ΡΕΥΜΑ χρησιµοποιούνται, αποκλειστικά ηλεκτρόδια µε ΕΠΕΝ ΥΣΗ, γιατί η επένδυση "διευκολύνει την αφή του τόξου η οποία διακόπτεται σε κάθε περίοδο". Ενώ στην ηλεκτροσυγκόλληση µε ΣΥ- ΝΕΧΕΣ ΡΕΥΜΑ, µπορεί να χρησιµοποιηθεί (σπάνια) και ηλεκτρόδιο χωρίς ΕΠΕΝ ΥΣΗ. 3) ΠΡΟΦΥΛΑΣΣΕΙ την ρευστή κόλληση από την ΟΞΕΙ ΩΣΗ µε τη δηµιουργία σύννεφου αερίου, δηλαδή δεν επιτρέπει να εισέλθει το ατµοσφαιρικό οξυγόνο στο σηµείο συγκόλλησης (κρατήρα). να και κρούστας στην επιφάνεια της κολλήσεως. 4) ΚΑΘΑΡΙΖΕΙ ΑΠΟ ΤΙΣ ΣΚΟΥΡΙΕΣ ΤΟ ΛΙΩΜΕΝΟ ΜΕΤΑΛΛΟ, κατά την διάρκεια της συγκόλλησης, ΚΑΙ ΤΙΣ ΕΝΑΠΟΘΕΤΕΙ ΣΤΗΝ ΕΠΙΦΑΝΕΙΑ ΤΗΣ ΡΑΦΗΣ, ΜΕ ΤΗΝ ΜΟΡΦΗ ΚΡΟΥΣΤΑΣ, ΜΕ ΑΠΟΤΕΛΕΣΜΑ ΝΑ ΤΗΝ ΠΡΟΣΤΑΤΕΥΕΙ ΑΠΟ ΟΞΕΙ ΩΣΗ, ΓΙΑ ΑΡΚΕΤΟ ΧΡΟΝΟ. Γυµνό Ηλεκτρόδιο. Επενδεδυµένο µε λεπτή επένδυση. Επενδεδυµένο µε παχιά επένδυση. ιάτρητο Ηλεκτρόδιο. Σχήµα 4.: Μεταλλικά Ηλεκτρόδια για συγκόλληση τόξου.. Γ.Μ.&Α. Εργαστήριο 8Α - Φύλλο έργου 7 - Ηλεκτρ/λληση Τόξου 2Α. Αναγόµωση από 10

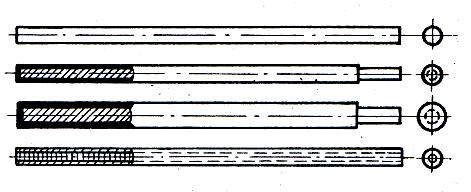

10 Τα ηλεκτρόδια κατασκευάζονται σε διάφορες διαµέτρους. (Συνηθισµένοι διάµετροι ηλεκτροδίων µε επένδυση: 2 mm, 2,5 mm, 3,25 mm, 4 mm, 5 mm, 6 mm. Θα πρέπει πάντα να έχουµε τους τελευταίους καταλόγους παραγωγής και εµπορίας η- λεκτροδ Κατά τους Γερµανικούς κανονισµούς τα ηλεκτρόδια µε επένδυση κατασκευάζονται: α) Με ΛΕΠΤΗ ΕΠΕΝ ΥΣΗ και διάµετρο ως 120% της διαµέτρου του µεταλλικού πυρήνα. Χαρακτηρίζονται µε το γράµµα (d), β) Με ΜΕΣΟΥ ΠΑΧΟΥΣ ΕΠΕΝ ΥΣΗ και διάµετρο 120 έως 140 % της διαµέτρου του µεταλλικού πυρήνα. Χαρακτηρίζονται µε το γράµµα (m), και. γ) Με ΜΕΓΑΛΟΥ ΠΑΧΟΥΣ ΕΠΕΝ ΥΣΗ και διάµετρο πάνω του 140% της διαµέτρου του µεταλλικού πυρήνα. Χαρακτηρίζονται µε το γράµµα (s). ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΤΩΝ ΗΛΕΚΤΡΟ ΙΩΝ Τα ηλεκτρόδια είναι τυποποιηµένα. ιακρίνονται σε διάφορες ΚΛΑΣΕΙΣ ανάλογα µε τον είδος της επενδύσεώς των. ιακρίνουµε: Τα ΓΥΜΝΑ ηλεκτρόδια, βάσει της Γερµανικής τυποποίησης, χαρακτηρίζονται από το σύµβολο (0 0), ή (0). Τα ΕΠΕΝ Ε ΥΜΕΝΑ (E) ηλεκτρόδια, ανάλογα µε το είδος της επένδυσης των όπως είπαµε, διακρίνονται και χαρακτηρίζονται ως εξής: Όξινα (Εs): Είναι ταχείας τήξεως, δίνουν ωραία ραφή, αλλά δεν κάνουν για συγκόλληση δύσκολων θέσεων. ιοξειδίου του Τιτανίου (Τι): Κατάλληλα για συγκολλήσεις δύσκολων θέσεων. Βασικά (Κb): ίνουν ραφή µε καλές µηχανικές ιδιότητες και είναι κατάλληλα για συγκολλήσεις δύσκολων θέσεων. Σελουλόζης (Κυτταρίνης): (Ζb): Εκλύουν πολλά αέρια, και είναι κατάλληλα για συγκολλήσεις από τα πάνω προς τα κάτω. Οξειδωτικά (Οx): Χρησιµοποιούνται σπάνια, δίνουν λεία ραφή. Κόνεως σιδήρου (Fe): ίνουν µεγάλη προσαγωγή υλικού, και είναι καλά για συγκολλήσεις οριζόντιας θέσεως. Ειδικά (Sο): Όπως π.χ. ηλεκτρόδια για ηλεκτροσυγκόλληση µέσα σε νερό, για κοπή µετάλλων κ. λ. π. Γ.Μ.&Α. Εργαστήριο 8Α - Φύλλο έργου 7 - Ηλεκτρ/λληση Τόξου 2Α. Αναγόµωση από 10
