1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΤΡΙΚΑΛΩΝ ΔΗΜΟΣ ΚΑΛΑΜΠΑΚΑΣ Δ/ΝΣΗ Τ.Υ. ΠΕΡ/ΝΤΟΣ & ΠΟΛ/ΜΙΑΣ ΤΜΗΜΑ ΤΕΧΝ. ΕΡΓΩΝ & ΜΕΛΕΤΩΝ ΔΗΜΟΣ : ΚΑΛΑΜΠΑΚΑΣ ΕΡΓΟ: «Αναβάθμιση παιδότοπων στον Δήμο Καλαμπάκας» Αριθμός Μελέτης:13/2014 ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ: ,00 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Α.Γενικά Η παρούσα μελέτη αφορά στη συντήρηση, επισκευή και ανακατασκευή τεσσάρων (4) υφιστάμενων παιδικών χαρών στον Δήμο Καλαμπάκας (νυν Μετεώρων). Σήμερα οι χώροι αυτοί δεν πληρούν τις απαραίτητες προϋποθέσεις ώστε να πιστοποιηθούν σύμφωνα με τις προδιαγραφές της υπάρ /2009 Απόφασης Υπουργού Εσωτερικών, όπως αυτή τροποποιήθηκε με την υπάρ /2014 και την εγκύκλιο 44/2014 αντίστοιχα. Οι ελλείψεις που παρουσιάζουν αυτές οι παιδικές χαρές αφορούν τόσο στην ασφάλεια των οργάνων και των χώρων τους, όσο και στη λειτουργικότητά τους, ώστε να καθίστανται πλέον απωθητικοί και επικίνδυνοι για τους πολίτες. Με βασικό στόχο οι δημόσιοι αυτοί χώροι να ξαναγίνουν ελκυστικοί αλλά πάνω απ όλα α- σφαλείς για τα παιδιά και τους συνοδούς τους, η παρούσα μελέτη εξασφαλίζει την καταλληλότητα τους και την περιβαλλοντική τους αναβάθμιση. Β.Αντικείμενο μελέτης: Σκοπός της μελέτης είναι να συντηρηθούν, να επισκευασθούν και να ανακατασκευασθούν κοινόχρηστοι χώροι παιδικών χαρών του Δήμου Καλαμπάκας σύμφωνα με την ισχύουσα νομοθεσία αλλά και με γνώμονα την αισθητική τους αναβάθμιση αφού αποτελούν μέρος του οικιστικού περιβάλλοντος του πολίτη. Η ολοκλήρωση της ανακατασκευής κάθε παιδικής χαράς θα σηματοδοτείται με τη χορήγηση σήματος καταλληλότητας λειτουργίας από την αρμόδια Επιτροπή Ελέγχου Παιδικών Χαρών.

2 Σε όλες τις παιδικές χαρές που ανακατασκευάζονται με την παρούσα μελέτη, αποξηλώνονται τα παλαιά όργανα, τα οποία παρουσιάζουν σοβαρές αλλοιώσεις αλλά και έλλειψη απαιτούμενων προδιαγραφών. Επίσης οι περιφράξεις των παιδικών χαρών, όπου αυτό είναι απαραίτητο, αντικαθίστανται με προτεινόμενες περιφράξεις που πληρούν τους κανονισμούς ασφαλείας αλλά αναβαθμίζουν και αισθητικά το χώρο. Καλύπτονται ακόμα οι ανάγκες σε πόσιμο νερό, επαρκή φωτισμό αλλά και καθιστικά (παγκάκια) για την καλύτερη λειτουργικότητα των χώρων. Ο φωτισμός στην παιδική χαρά της Οξύνειας προτείνεται να παρέχεται από φωτιστικούς ιστούς με φωτοβολταϊκά συστήματα ώστε να παράγουν ηλεκτρική ενέργεια από την προσπίπτουσα ηλιακή ακτινοβολία, η οποία θα αποθηκεύεται σε συσσωρευτή και θα χρησιμοποιείται για τον φωτισμό κατά τις νυχτερινές ώρες. Η λειτουργία αυτή είναι ιδιαίτερα φιλική για το περιβάλλον καθώς δεν υπάρχει ενεργειακή επιβάρυνση. Η επιλογή των παρακάτω παιδικών χαρών έγινε με κριτήριο τόσο την ικανοποίηση πάγιων αιτημάτων των δημοτών για εξασφάλιση ασφαλούς λειτουργίας των παιδικών χαρών, όσο και την καταλληλότητα της χωροθέτησής τους. Επομένως όλες οι προτεινόμενες παιδικές χαρές είναι σε χώρους κυριότητας του Δήμου Καλαμπάκας, αλλά πληρούν επίσης και όλες τις προϋποθέσεις του άρθρου 2 της 28492/2009 απόφασης περί οργάνωσης και λειτουργίας των παιδικών χαρών των OTA, όπως αυτή τροποποιήθηκε με την εγκύκλιο 44/2014 του Υπουργείου Εσωτερικών. Ειδικότερα καμία από τις τέσσερις προτεινόμενες παιδικές χαρές: Α) Δεν γειτνιάζει με ρυπογόνες χρήσεις Β) Δεν γειτνιάζει με δρόμο ταχείας κυκλοφορίας Γ) Δεν βρίσκεται σε απόσταση μικρότερη των 300μ από εγκαταστάσεις ηλεκτρομαγνητικής ακτινοβολίας Δ) Δεν βρίσκεται δίπλα σε περιοχές που εγκυμονούν κινδύνους Ε) Δεν είναι οπτικά απομονωμένος Ζ) Υπάρχει άνετη και ασφαλής πρόσβαση Συνολικά σε όλες τις Παιδικές χαρές θα απομακρυνθούν τα παλαιά όργανα καθώς και ο κατεστραμμένος αστικός εξοπλισμός. Αξίζει να σημειωθεί ότι στα σχέδια της προτεινόμενης κατάστασης οι θέσεις των οργάνων παιδικών χαρών είναι ενδεικτικές. Όλοι οι χώροι πτώσεις των οργάνων θα καλύπτονται από βότσαλο 2-8mm στο απαιτούμενο βάθος. Όλος ο υπόλοιπος χώρος θα καλύπτεται από φυσικό έδαφος. Οι ηλικιακές ομάδες που απευθύνονται και οι τέσσερεις προτεινόμενες παιδικές χαρές είναι: Η κούνια νηπίων και η τραμπάλα ελατηρίου για νήπια έως 6 ετών Η κούνια παιδιών, η τραμπάλα, το σύνθετο, η αναρρίχηση, η τσουλήθρα και ο αυτοκινούμενος μύλος για παιδιά έως 12 ετών

3 Ειδικότερα οι Παιδικές χαρές στις οποίες προβλέπονται οι επεμβάσεις είναι: 1. Παιδική χαρά στην Τ.Κ. Καλαμπάκας στην περιοχή Σοπωτό, πλατεία Κόκα Ρόκα (Ο.Τ.30), προβλέπεται εγκατάσταση φωτισμού αλλά και αντικατάσταση της υπάρχουσας περίφραξης που δεν πληροί τις προδιαγραφές με την μεταλλική περίφραξη(κάγκελο), της οποίας το σχέδιο επισυνάπτεται. 2. Παιδική χαρά στην Τ.Κ. Βασιλικής, στον οικισμό της Βασιλικής (Ο.Τ.13, οικ58) η περίφραξη της παραμένει και βάφεται. Θα διατηρηθεί ο φωτισμός του χώρου ο οποίος κρίνεται επαρκής. Η εν λόγω Παιδική χαρά αποτελεί τη μεγαλύτερη σε διαστάσεις και επισκεψιμότητα παιδική χαρά του πολυπληθέστερου, μετά την πόλη της Καλαμπάκας, οικισμού του Δήμου μας. Βρίσκεται πλησίον του Δημοτικού Καταστήματος, του Δημοτικού Σχολείου αλλά και της πλατείας του οικισμού. 3. Παιδική χαρά στην Τ.Κ. Διάβας (Ο.Τ.33 οικ261), θέση πλατεία πλατάνων, θα κατασκευαστεί νέα την μεταλλική περίφραξη(κάγκελο), της οποίας το σχέδιο επισυνάπτεται. Θα διατηρηθεί ο φωτισμός του χώρου ο οποίος κρίνεται επαρκής. Η συγκεκριμένη Παιδική χαρά είναι η μοναδική στον οικισμό και βρίσκεται πλησίον του Δημοτικού Σχολείου και της πλατείας. 4. Παιδική χαρά στην Τ.Κ. Οξύνειας πλησίον Ι.Ν.Αγίου Γεωργίου (Ο.Τ.35, οικ134), θα κατασκευαστεί νέα περίφραξη τύπου συρματοπλέγματος και θα εγκατασταθούν ιστοί φωτισμού με Φ/Β συστήματα. Η μοναδική αυτή Παιδική χαρά του οικισμού βρίσκεται έναντι του Δημοτικού Σχολείου και του Νηπιαγωγείου. Στη συνέχεια ακολουθεί η φωτογραφική απεικόνιση της υφιστάμενης κατάστασης, η αεροφωτογραφία για κάθε παιδική χαρά που προαναφέρθηκε. Τέλος ακολουθεί σχέδιο της προτεινόμενης μεταλλικής θύρας εισόδου καθώς και της μεταλλικής περίφραξης των παιδικών χαρών και του αστικού εξοπλισμού. Γ.Προϋπολογισμός Μελέτης Ο προϋπολογισμός του έργου είναι ,84 για εργασίες και αναθεώρηση, προβλέπεται πρόσθετη δαπάνη για Φ.Π.Α ,16. Συνολική δαπάνη του έργου είναι ,00. Η χρηματοδότηση του έργου θα γίνει μέσω του Πράσινου Ταμείου. Δ. ΠΡΟΔΙΑΓΡΑΦΕΣ ΝΟΜΟΘΕΣΙΑ

4 Όλες οι εργασίες θα γίνουν έντεχνα σύμφωνα με τα οριζόμενα στα αντίστοιχα άρθρα του τιμολογίου και στα συμβατικά τεύχη της μελέτης, τις ισχύουσες 440 Ελληνικές Τεχνικές Προδιαγραφές (ΕΤΕΠ), τις Τεχνικές Προδιαγραφές που αφορούν φάσμα εργασιών των ΝΕΤ που δεν καλύπτονται από τις ΕΤΕΠ και άρα ισχύουν, τον κανονισμό σκυροδέματος, της ι- σχύουσας νομοθεσίας περί εκτέλεσης Δημοτικών και Κοινοτικών Έργων και τις έγγραφες ή προφορικές εντολές της Διευθύνουσας Υπηρεσίας. Ισχύει η υπ αριθμ. ΔΙΠΑΔ/ΟΙΚ/273/ απόφαση του Αναπληρωτή Υπουργού Α- νάπτυξης, Ανταγωνιστικότητας, Υποδομών, Μεταφορών & Δικτύων που δημοσιεύτηκε στο ΦΕΚ 2221Β/ με θέμα «Έγκριση τετρακοσίων σαράντα (440) Ελληνικών Τεχνικών Προδιαγραφών (ΕΤΕΠ), με υποχρεωτική εφαρμογή σε όλα τα Δημόσια Έργα». Οι Ε- ΤΕΠ είναι αναρτημένες στην ιστοσελίδα της ΓΓΔΕ ( υπό μορφή αρχείων.pdf με εμφανές υδατογράφημα της ΓΓΔΕ και αποτελούν επίσημα εγκεκριμένο κείμενο της παρούσας μελέτης. Ισχύει η ΚΥΑ ΥΠΑΝ-ΥΠΥΜΕΔΙ με αριθμ όπως δημοσιεύτηκε στο ΦΕΚ 1914Β/ σύμφωνα με την οποία τα προϊόντα που διακινούνται ή διατίθενται για χρήση στις δομικές κατασκευές στην Ελληνική Επικράτεια οφείλουν να συμμορφώνονται με τα αντίστοιχα για κάθε προϊόν Εναρμονισμένα Ευρωπαϊκά Πρότυπα που έχουν μεταφερθεί στο Ελληνικό Σύστημα Τυποποίησης (hen) και φέρουν τη σήμανση CE. Ο ανάδοχος οφείλει να γνωρίζει αν στην περιοχή του έργου υπάρχουν διάφορα δίκτυα υ- πόγεια ή υπέργεια και οφείλει να φροντίζει για την προστασία τους. Το έργο θα εκτελεστεί σύμφωνα με τις παρακάτω διατάξεις: - Τον ν. 4412/2016 «Δημόσιες Συμβάσεις Έργων, Προμηθειών και Υπηρεσιών (προσαρμογή στις Οδηγίες 201/24/Ε και 2014/25/ΕΕ)» (Α 147), - Των άρθρων ν. 3669/2008 (Α 116) «Κύρωση της Κωδικοποίησης της νομοθεσίας κατασκευής δημοσίων έργων» (ΚΔΕ), - του ν. 4278/2014 (Α 157) και ειδικότερα το άρθρο 59 «Άρση περιορισμών συμμετοχής εργοληπτικών επιχειρήσεων σε δημόσια έργα», - του ν. 4270/2014 (Α' 143) «Αρχές δημοσιονομικής διαχείρισης και εποπτείας (ενσωμάτωση της Οδηγίας 2011/85/ΕΕ) δημόσιο λογιστικό και άλλες διατάξεις», όπως ισχύει - του ν. 4250/2014 «Διοικητικές Απλουστεύσεις - Καταργήσεις, Συγχωνεύσεις Νομικών Προσώπων και Υπηρεσιών του Δημοσίου Τομέα-Τροποποίηση Διατάξεων του π.δ. 318/1992 (Α 161) και λοιπές ρυθμίσεις» (Α 74 ) και ειδικότερα το άρθρο 1 αυτού,

5 - του ν. 4129/2013 (Α 52) «Κύρωση του Κώδικα Νόμων για το Ελεγκτικό Συνέδριο». - του άρθρου 26 του ν.4024/2011 (Α 226) «Συγκρότηση συλλογικών οργάνων της διοίκησης και ορισμός των μελών τους με κλήρωση», - του ν. 4013/2011 (Α 204) «Σύσταση ενιαίας Ανεξάρτητης Αρχής Δημοσίων Συμβάσεων και Κεντρικού Ηλεκτρονικού Μητρώου Δημοσίων Συμβάσεων». - Τις παραμένουσες σε ισχύ διατάξεις του Ν. 3669/08 «Κύρωση της Κωδικοποίησης της νομοθεσίας κατασκευής δημοσίων έργων» (ΚΔΕ), τις διατάξεις του Ν. 1642/86 για το Φ.Π.Α. (Φ.Ε.Κ. Α 25/86) Τις σε εκτέλεση των ανωτέρω διατάξεων εκδοθείσες κανονιστικές πράξεις και τις λοιπές διατάξεις που αναφέρονται ρητά ή απορρέουν από τα οριζόμενα στα συμβατικά τεύχη της παρούσας εργολαβίας και γενικότερα κάθε διάταξη (Νόμος, Π.Δ., Υ.Α.) και ερμηνευτική εγκύκλιος που διέπει την ανάθεση και εκτέλεση του παρόντος έργου, έστω και αν δεν α- ναφέρονται ρητά παραπάνω. Από τα παραπάνω εν ισχύ εθνικά κανονιστικά κείμενα (Υπουργικές Αποφάσεις, Εγκύκλιοι, Προδιαγραφές κ.λπ.) ισχύουν όσα δεν έρχονται σε αντίθεση με τις εγκριθείσες ΕΤΕΠ ή δεν περιλαμβάνονται στο θεματολόγιο αυτών, υπό την προϋπόθεση ότι δεν έρχονται σε αντίθεση με τα Εναρμονισμένα Ευρωπαϊκά Πρότυπα (hen) που έχουν θεσπισθεί με τις σχετικές ΚΥΑ. ΣΥΝΤΑΧΘΗΚΕ Καλαμπάκα 1 / 12 / 2017 Ο Προϊστάμενος Τ.Τ.Ε. ΕΛΕΓΘΗΚΕ & ΘΕΩΡΗΘΗΚΕ Ο Δ/ΝΤΗΣ Τ.Υ. ΠΕΡ/ΝΤΟΣ & ΠΟΛΕΟΔΟΜΙΑΣ ΑΘΗΝΑ ΣΑΛΚΙΤΖΟΓΛΟΥ Μηχανολόγος Μηχανικός ΝΙΚΟΛΑΟΣ Γ.ΛΥΧΟΣ Πολιτικός Μηχανικός ΚΩΝ/ΝΟΣ ΘΕΜ. ΤΟΛΗΣ Αρχιτέκτων Μηχανικός ΧΡΙΣΤΟΣ ΤΣΟΓΙΑΣ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ

6 Παιδική χαρά στην Τ.Κ. Καλαμπάκας στην περιοχή Σοπωτό Ο.Τ. 30 ΥΦΙΣΤΑΜΕΝΗ ΚΑΤΑΣΤΑΣΗ ΘΕΣΗ ΠΑΙΔΙΚΗΣ ΧΑΡΑΣ ΣΤΗΝ ΠΕΡΙΟΧΗ ΣΟΠΩΤΟ

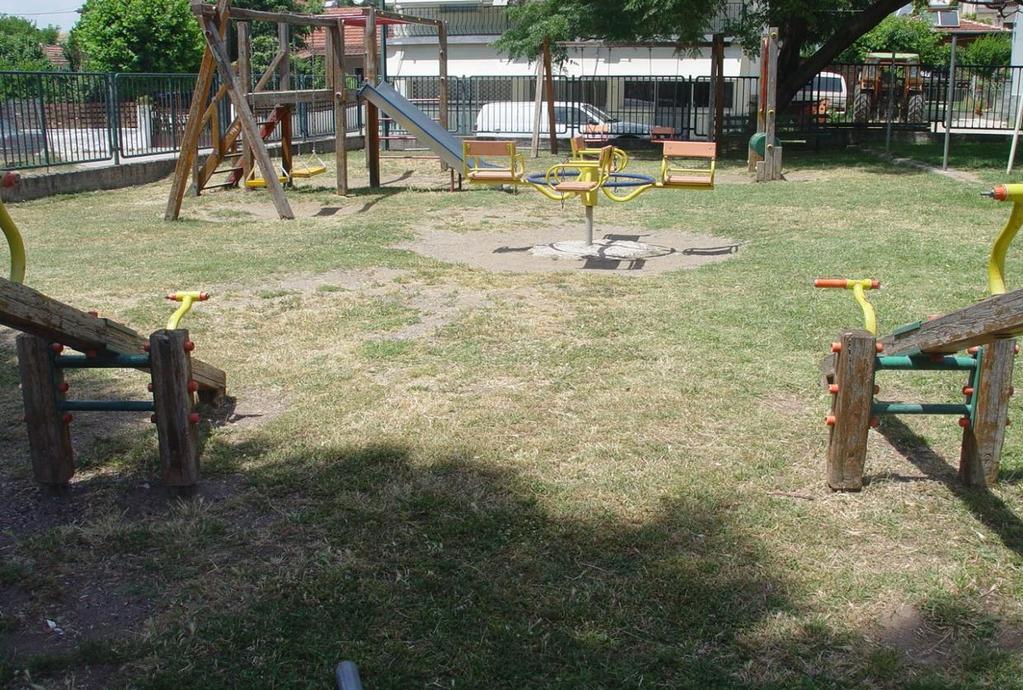

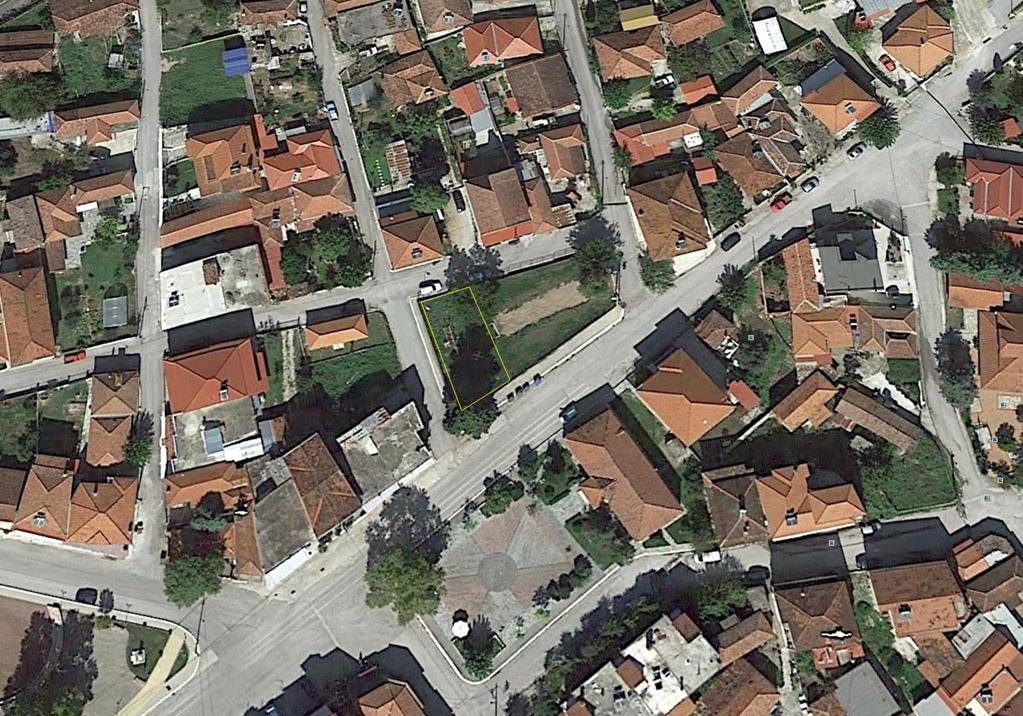

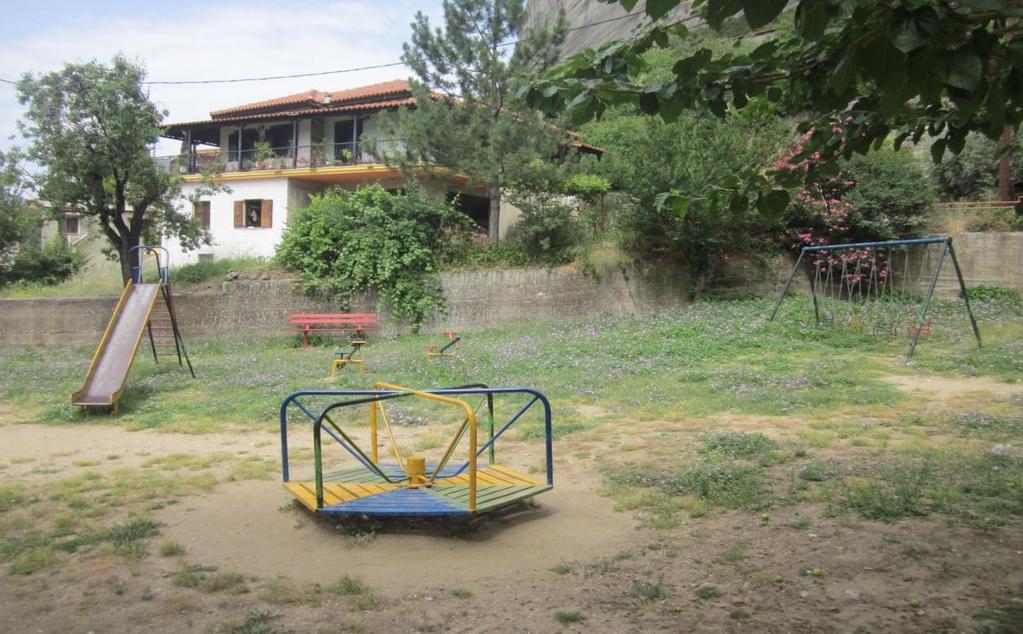

7 Παιδική χαρά στην Τ.Κ. ΒΑΣΙΛΙΚΗΣ ΥΦΙΣΤΑΜΕΝΗ ΚΑΤΑΣΤΑΣΗ ΘΕΣΗ ΠΑΙΔΙΚΗΣ ΧΑΡΑΣ ΣΤΗΝ ΒΑΣΙΛΙΚΗ

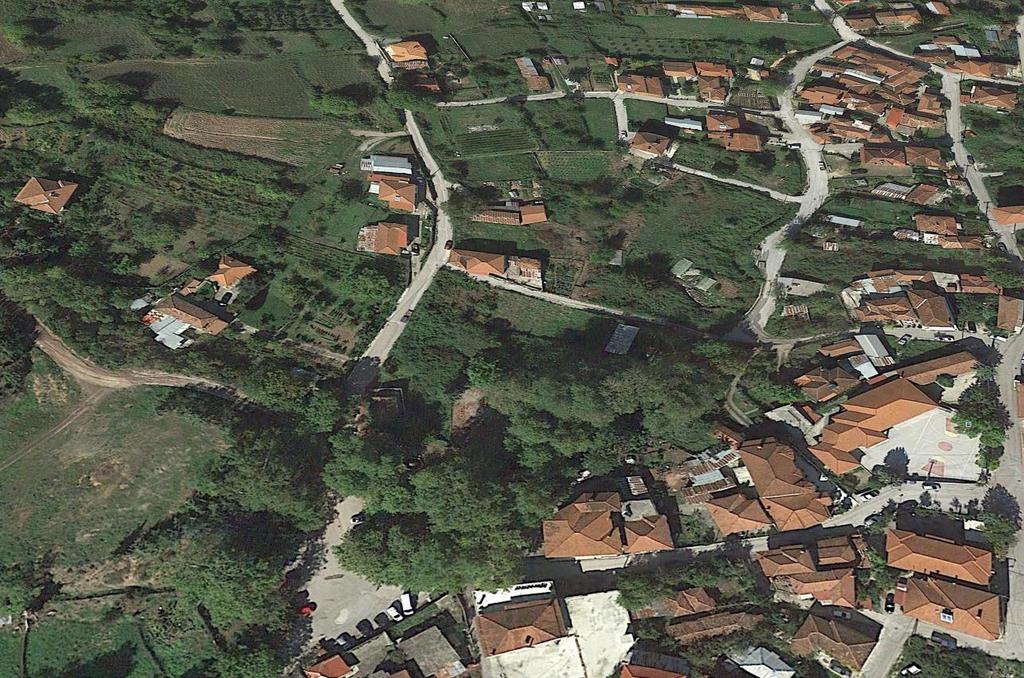

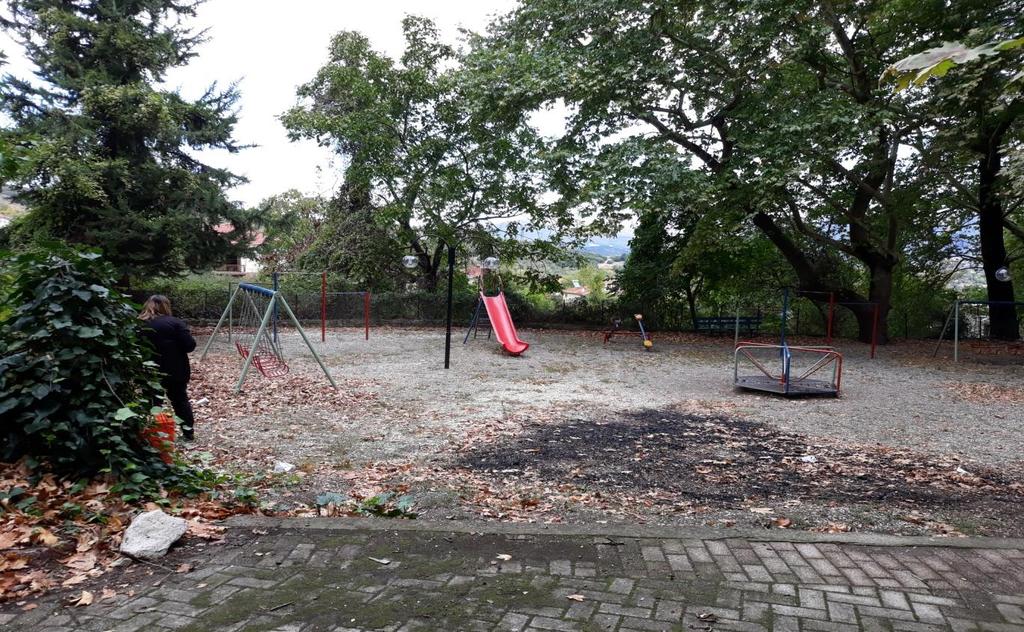

8 Παιδική χαρά στην Τ.Κ. ΔΙΑΒΑΣ ΥΦΙΣΤΑΜΕΝΗ ΚΑΤΑΣΤΑΣΗ ΘΕΣΗ ΠΑΙΔΙΚΗΣ ΧΑΡΑΣ ΣΤΗΝ ΔΙΑΒΑ

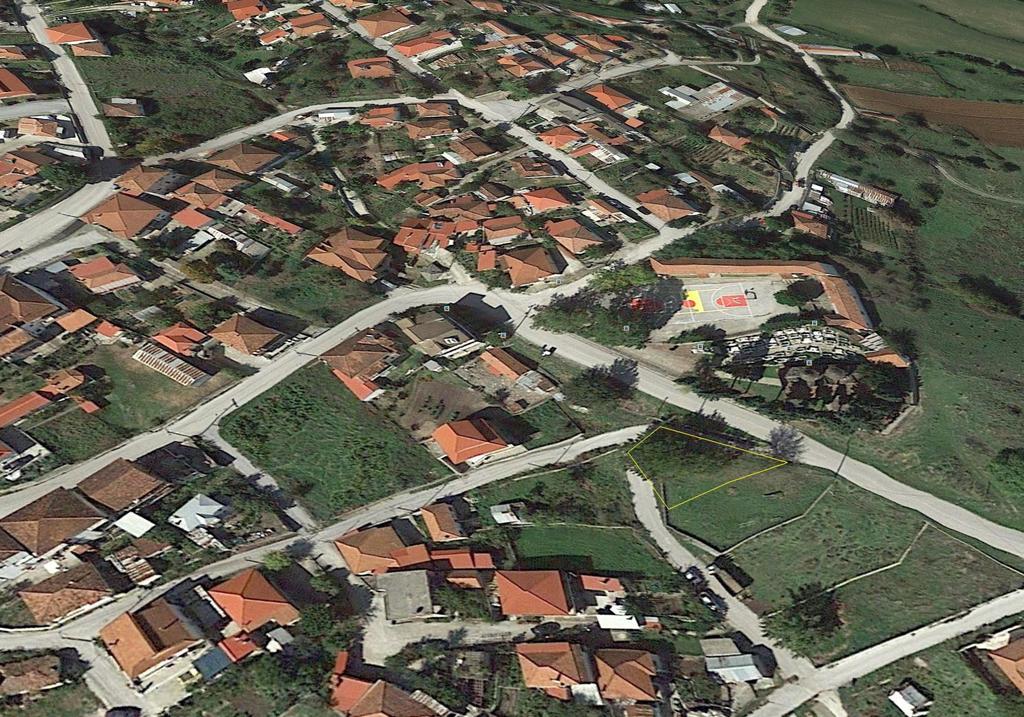

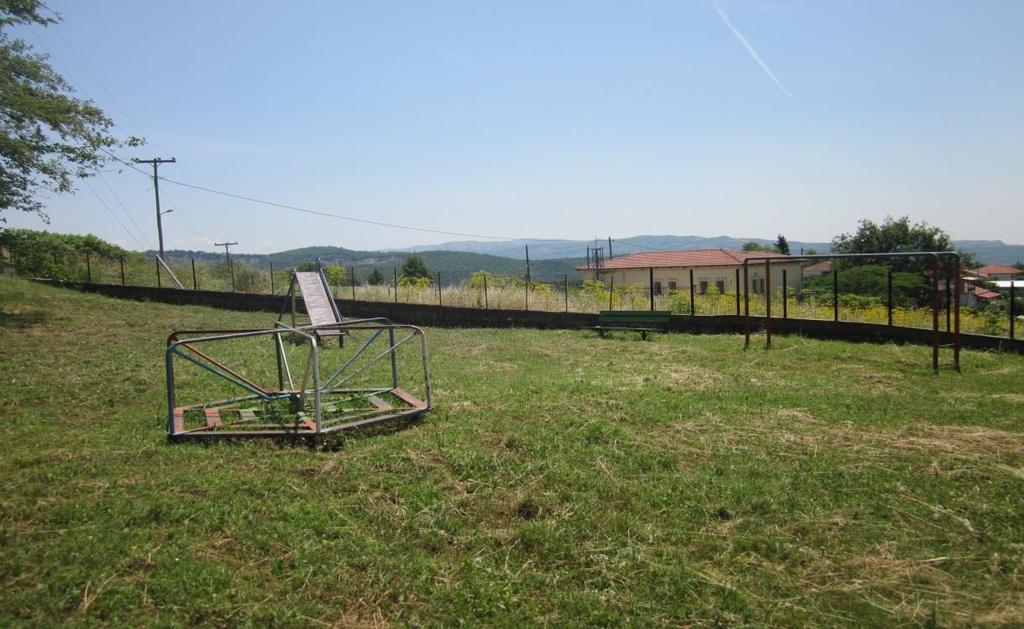

9 Παιδική χαρά στην Τ.Κ. ΟΞΥΝΕΙΑΣ ΥΦΙΣΤΑΜΕΝΗ ΚΑΤΑΣΤΑΣΗ ΘΕΣΗ ΠΑΙΔΙΚΗΣ ΧΑΡΑΣ ΣΤΗΝ ΟΞΥΝΕΙΑ

10 ΜΟΝΗ ΜΕΤΑΛΛΙΚΗ ΠΟΡΤΑ ΠΕΡΙΦΡΑΞΗΣ

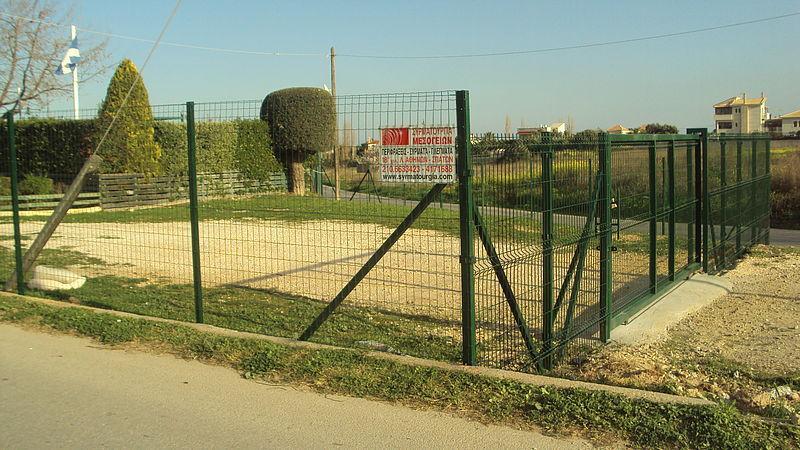

11 ΚΙΓΚΛΙΔΩΜΑ ΜΕΤΑΛΛΙΚΟ ΠΕΡΙΦΡΑΞΗΣ

12 ΕΝΔΕΙΚΤΙΚΟΙ ΤΥΠΟΙ ΑΣΤΙΚΟΥ ΕΞΟΠΛΙΣΜΟΥ ΠΑΓΚΑΚΙ Διαστάσεις Μήκος 1,80μ, Ύψος 0,80μ και Βάθος 0,50μ ΚΑΔΟΣ ΑΠΟΡΡΙΜΑΤΩΝ ΒΡΥΣΗ Ύψος 0,80μ

13 ΠΙΝΑΚΙΔΑ ΕΙΣΟΔΟΥ

14 ΑΥΤΟΚΙΝΟΥΜΕΝΟΣ ΜΥΛΟΣ ΤΡΑΜΠΑΛΑ 2ΘΕΣΙΑ ΤΡΑΜΠΑΛΑ ΕΛΑΤΗΡΙΟΥ 4ΘΕΣΙΑ

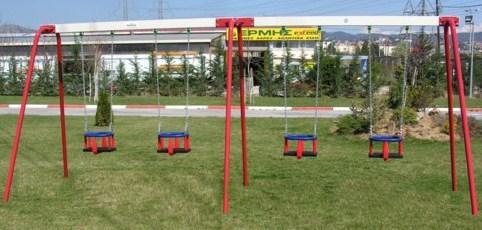

15 ΚΟΥΝΙΑ 4ΘΕΣΙΑ ΠΑΙΔΙΩΝ Ή ΝΗΠΙΩΝ ΤΣΟΥΛΗΘΡΑ 3Μ ΣΥΝΘΕΤΟ ΟΡΓΑΝΟ

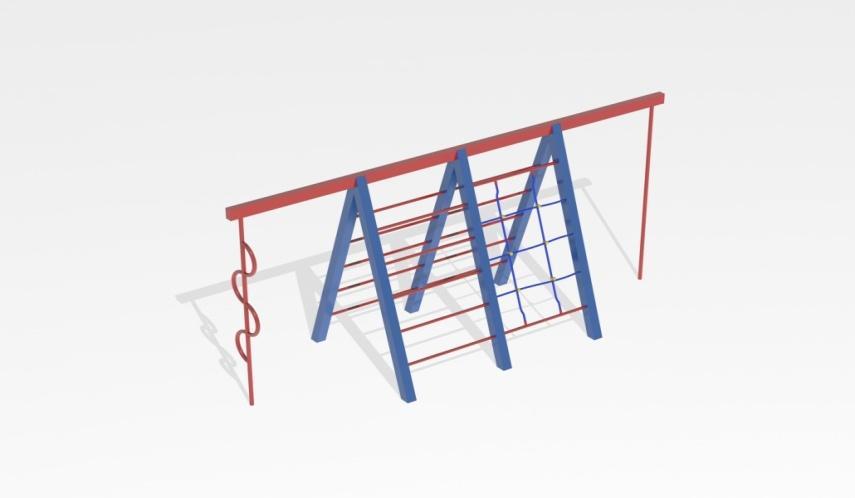

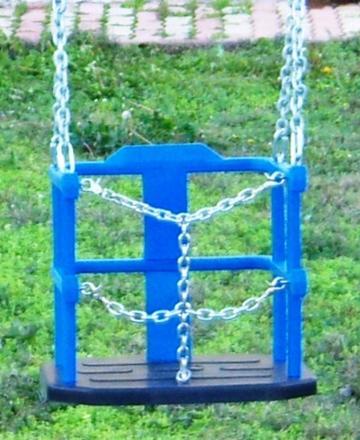

16 ΑΝΑΡΡΙΧΗΣΗ ΚΑΘΙΣΜΑ ΚΟΥΝΙΑΣ ΑΜΕΑ
