1 ΥΠΗΡΕΣΙΑ ΟΛΟΚΛΗΡΩΜΕΝΗΣ ΚΕΝΤΡΙΚΗΣ ΣΥΝ ΕΣΗΣ ΣΤΟ ΙΚΤΥΟ ADSL Ο.Κ.ΣΥ.Α II ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΟΚΣΥΑ II - Τεχνική Περιγραφή Νοέµβριος 2007

2 1 ΕΙΣΑΓΩΓΉ ΤΕΧΝΙΚΉ ΠΕΡΙΓΡΑΦΉ ΠΕΡΙΓΡΑΦΉ ΥΠΗΡΕΣΊΑΣ ΛΟΓΙΚΌΣ ΣΧΕ ΙΑΣΜΌΣ ΥΠΗΡΕΣΊΑΣ (ΠΡΩΤΌΚΟΛΛΑ ΡΟΜΟΛΌΓΗΣΗ ΙΕΥΘΥΝΣΙΟ ΌΤΗΣΗ) ιασύνδεση LNS σε Layer ιασύνδεση ενός δροµολογητή πελάτη για ΟΚΣΥΑ ιασύνδεση δύο δροµολογητών πελάτη για ΟΚΣΥΑ ιασύνδεση LNS µε διεπαφή STM-1 POS ΠΡΌΣΒΑΣΗ ΠΕΛΆΤΗ ΣΤΗΝ ΥΠΗΡΕΣΊΑ Γενικά Περίπτωση Α - Πρόσβαση STM-1 POS Περίπτωση Β - Πρόσβαση Gigabit Ethernet - Dual NTE και την παροχή Dual Home ΤΕΡΜΑΤΙΚΌΣ ΕΞΟΠΛΙΣΜΌΣ Εξοπλισµός Ιδιοκτησίας ΟΤΕ (ΝΤΕ) Εξοπλισµός Ethernet Εξοπλισµός SDH Εξοπλισµός Ιδιοκτησίας Πελάτη (CPE) Τι πρέπει να διαθέτει ο πελάτης ιασύνδεση LNS µε διεπαφή GE ιασύνδεση LNS µε διεπαφή STM-1 POS ΙΕΥΘΥΝΣΙΟ ΌΤΗΣΗ ΙΡ PPP TERMINATION TRANSPORT IP LAYER POLICING (TRAFFIC LIMITING) LAYER ΘΑ ΕΦΑΡΜΟΣΤΕΊ POLICING ΣΤΟ ΣΎΝΟΛΟ ΤΗΣ ΚΊΝΗΣΗΣ ΣΤΟΥΣ 3550/3750 (ΝΤΕ). ΕΠΙΠΛΈΟΝ ΚΊΝΗΣΗ ΑΠΌ ΑΥΤΉ ΠΟΥ ΈΧΕΙ ΣΥΜΦΩΝΗΘΕΊ ΜΕ ΤΟΝ ΠΕΛΆΤΗ ΘΑ «ΚΌΒΕΤΑΙ» ΕΓΓΥΉΣΕΙΣ ΠΟΙΌΤΗΤΑΣ ΥΠΟ ΟΜΉ ΠΡΌΣΒΑΣΗΣ (BACKHAUL) ΤΕΧΝΙΚΉ ΥΠΟΣΤΗΡΙΞΗ ΠΑΡΌΧΩΝ ΙΑ ΙΚΑΣΊΑ ΒΛΑΒΟΛΗΨΊΑΣ / ΒΛΑΒΟ ΙΑΧΕΊΡΙΣΗΣ ΛΕΞΙΛΌΓΙΟ & ΑΚΡΩΝΎΜΙΑ ΠΑΡΑΡΤΗΜΑ: ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΕΞΟΠΛΙΣΜΟΥ ΠΕΛΑΤΗ - NTE...17 ΟΚΣΥΑ II - Τεχνική Περιγραφή Νοέµβριος 2007

3 1 Εισαγωγή Η υπηρεσία ΟΚΣΥΑ II αποτελεί εξέλιξη της υπηρεσίας ΟΚΣΥΑ ΙΙ η οποία παρέχει την δυνατότητα διασύνδεσης των Παρόχων Internet στο ίκτυο ADSL του ΟΤΕ, για την µεταφορά της κίνησης ADSL προς τους Τελικούς Χρήστες. Η υπηρεσία παρέχεται σε τρεις τύπους διασύνδεσης Τοπική, Περιφερειακή και Κεντρική µε διεπαφές Gigabit Ethernet ή/ και STM-1 POS. Το παρόν φυλλάδιο, περιέχει την Τεχνική Περιγραφή της Υπηρεσίας 2 Τεχνική Περιγραφή 2.1 Περιγραφή Υπηρεσίας Η υπηρεσία ΟΚΣΥΑ II, βασίζεται στο πρωτόκολλο L2TP. Οι BRAS του OTE λειτουργούν ως LAC και επικοινωνούν µε τον LNS κάθε ISP (Σχήµα 1). Σχήµα 1 Ο BRAS λειτουργεί ως L2TP Access Aggregator O χρήστης µε το πρωτόκολλο PPP, χρησιµοποιώντας username το οποίο βασίζεται στο domain name που έχει ορίσει ο ISP (π.χ. spyros@ispa.gr) και password, συνδέεται µε το LAC του BRAS. Εφόσον ο LAC διαπιστώσει την ορθότητα των στοιχείων του χρήστη διαπραγµατεύεται µε τον LNS του ISP τη δηµιουργία ενός L2TP tunnel (η δηµιουργία του tunnel γίνεται µόνο µια φορά για τον πρώτο χρήστη του ΟΚΣΥΑ II - Τεχνική Περιγραφή Νοέµβριος 2007

4 συγκεκριµένου ISP. Το ίδιο tunnel χρησιµοποιείται από όλους του χρήστες µε προορισµό το συγκεκριµένο ISP). Εφόσον το tunnel δηµιουργηθεί τα PPP πλαίσια του χρήστη περνάνε διαφανώς πλέον στον ISP όπου και τερµατίζεται. Εκεί ο χρήστης ελέγχεται από τον ΑΑΑ server και εφόσον τα στοιχεία του το επιτρέπουν του αποδίδεται από τον ISP µια διεύθυνση IP. Στην περίπτωση διασύνδεσης Gigabit Ethernet µε τον ISP παραδίδεται σε αυτόν κίνηση του ADSL χρήστη τύπου IP over ppp over L2TP over UDP over IP over Ethernet. Στην περίπτωση διασύνδεσης STM-1 POS µε τον ISP παραδίδεται σε αυτόν κίνηση του ADSL χρήστη τύπου IP over ppp over L2TP over UDP over IP over SDH. Στο Σχήµα 2 εµφανίζεται η ppp διασύνδεση από τον ADSL χρήστη έως τον ISP µέσω της υπηρεσίας ΟΚΣΥΑ II. ΥΠΗΡΕΣΙΑ ΑΡΙΣ ΥΠΗΡΕΣΙΑ ΟΚΣΥΑ ADSL χρήστης NTE ΙΚΤΥΟ ADSL/ATM LAC OTE ΙΚΤΥΟ IP ΟΤΕ STM-1 POS ADM-1 GigE Gigabit Ethernet Switch STM-1 POS GigE ΙΚΤΥΟ ΠΡΟΣΒΑΣΗΣ SDH/Gigabit Ethernet N T E ADM-1 LNS ΠΕΛΑΤΗ RADIOUS ΠΕΛΑΤΗ NTP End user PPP session NTP L2TP session Υπόµνηµα NTP NTE LAC LNS Network termination point Network Termination Equipment L2TP access concentrator L2TP network server Σχήµα 2 Απεικόνιση ιασύνδεσης ADSL χρήστη µε ISP µε ΟΚΣΥΑ II Για την παροχή της υπηρεσίας ΟΚΣΥΑ II χρησιµοποιείται το IP ίκτυο του ΟΤΕ. Η σχεδίαση του βασίστηκε στην πολυεπίπεδη (layered) αρχιτεκτονική η οποία εξασφαλίζει: Υψηλή διαθεσιµότητα: Αποφεύγονται µοναδικά µονοπάτια επικοινωνίας και επιτυγχάνεται γρήγορο convergence σε περιπτώσεις αστοχίας καλωδίων και διεπαφών. ιαχειρισιµότητα: Επιτρέπει αλλαγές και προσθήκες χωρίς µεγάλες επιδράσεις στην υφιστάµενη υποδοµή και υποστηρίζει αρκετά µεγάλο αριθµό διεπαφών για την διασύνδεση Πελατών. ΟΚΣΥΑ II - Τεχνική Περιγραφή Νοέµβριος 2007

5 Απλότητα: Καθορίζει τα κανονικά και τα εφεδρικά µονοπάτια επικοινωνίας σε φυσιολογικές και µη συνθήκες λειτουργίας Ασφάλεια: Αποφεύγει την ανταλλαγή πληροφορίας µεταξύ του εξοπλισµού του κάθε επιπέδου. Υψηλή απόδοση (Performance) & αναβαθµησιµότητα (scalability): Ο έλεγχος πρόσβασης / policy γίνεται (κατανεµηµένα) στο Access Layer, επιτρέποντας στο core να κάνει απλά Packet Forwarding / Label Switching. 2.2 Λογικός Σχεδιασµός Υπηρεσίας (Πρωτόκολλα ροµολόγηση ιευθυνσιοδότηση) ιασύνδεση LNS σε Layer 3 Ο πελάτης διασυνδέεται στην υπηρεσία ΟΚΣΥΑ II µε δύο ζεύξεις (Active- StandBy) στο σηµείο σύνδεσης (POP) του ΟΤΕ µε διεπαφές STM-1 POS ή/και Gigabit Ethernet. Η διασύνδεση υλοποιείται µε πρωτόκολλο BGP4. Ο πελάτης, από την πλευρά του έχει την δυνατότητα να τερµατίσει τις ζεύξεις αυτές σε ένα ή δύο δροµολογητές (RP1 και RP2). Στην περίπτωση της STM-1 POS πρόσβασης, ο εξοπλισµός (CPEδροµολογητής) του πελάτη, συνδέεται µε STM-1 POS διεπαφή, µε µία ζεύξη στο σηµείο σύνδεσης (POP) του ΟΤΕ. Στην περίπτωση της Gigabit Ethernet πρόσβασης, ο εξοπλισµός (CPEδροµολογητής) του πελάτη συνδέεται µέσω των NTE (Cisco Switch 3550/3750), σε δύο κόµβους πρόσβασης R1, R2 (δροµολογητές) στο POP διασύνδεσης, µε δύο ανεξάρτητα VLAN. Τα subnet των VLAN είναι /30. Με την βοήθεια του πρωτοκόλλου ebgp (multihop), ανακοινώνονται στους δροµολογητές του παρόχου (RP1, RP2) το σύνολο (summary routes) των IP διευθύνσεων των BRAS που µετέχουν στα L2TP Τunnel. Οι δύο ζεύξεις µεταξύ ISP και του αντίστοιχου PoP του ικτύου IP διαµορφώνονται ως Active - Standby οπότε οι δύο BGP συνδέσεις µε τον πελάτη ανακοινώνουν τα παραπάνω δίκτυα µε διαφορετικό MED ώστε να είναι προτιµητέα η ζεύξη µε το µικρότερο MED. Οι IP διευθύνσεις ανακοινώνονται, από τους δροµολογητές R1 και R2 του υπερκείµενου PΟP, ως εξής: από το R1 µε MED 100, ενώ από τον R2 οι ίδιες IP ανακοινώνονται µε MED 150 (Σχήµα 3,4). Αντίστοιχα, οι δροµολογητές του ΟΚΣΥΑ II - Τεχνική Περιγραφή Νοέµβριος 2007

6 παρόχου (RP1, RP2) ανακοινώνουν µέσω ebgp το σύνολο (summary routes) των IP διευθύνσεων που τερµατίζουν τα L2TP Tunnel (LNS). Συνίσταται στον πάροχο να υιοθετήσει τα MED αυτά και να δροµολογήσει µε αντίστοιχο τρόπο την IP κίνηση ώστε να µην παρατηρείται ασύµµετρη δροµολόγηση ανάµεσα στις δύο ζεύξεις ιασύνδεση ενός δροµολογητή πελάτη για ΟΚΣΥΑ-2 Στην περίπτωση που ο πελάτης χρησιµοποιήσει ένα δροµολογητή για την διασύνδεση του πρέπει να ενεργοποιήσει το e-bgp (multihop) πρωτόκολλο ώστε να ανακοινώσει στους BGP neighbor του IP ικτύου του ΟΤΕ, τα δίκτυα που του έχουν παραχωρηθεί για τερµατισµό του L2TP Tunnel (Σχήµα 3) ιασύνδεση δύο δροµολογητών πελάτη για ΟΚΣΥΑ-2 Στην περίπτωση που ο πελάτης χρησιµοποιήσει δύο δροµολογητές για την διασύνδεση του ο µηχανισµός µε τον οποίο το IP Core ανακοινώνει τα δίκτυα των loopback των BRAS που µετέχουν στο L2TP Tunnel, για Active - Standby δεν αλλάζει. Από τη µεριά του πελάτη πρέπει να ενεργοποιηθεί κάποιος µηχανισµός µεταξύ των δύο δροµολογητών του, π.χ. i-bgp,ώστε να επιλέγεται η Active διασύνδεση (Σχήµα 4). Σχήµα 3: ιασύνδεση GE Πελάτη µε ένα δροµολογητή ΟΚΣΥΑ II - Τεχνική Περιγραφή Νοέµβριος 2007

7 Σχήµα 4: ιασύνδεση GE Πελάτη µε δύο δροµολογητές ιασύνδεση LNS µε διεπαφή STM-1 POS Στον πελάτη εγκαθίσταται σύστηµα πολυπλεξίας ADM-1 µε διεπαφή STM-1- optical στην οποία και συνδέεται ένας δροµολογητής (RP1) όπως απεικονίζεται στο Σχήµα 5. Οι διεπαφές του παραπάνω δροµολογητή θα πρέπει να υποστηρίζουν τουλάχιστον MTU ΘΑ χρησιµοποιηθεί ένα subnet /30, για την διευθυνσιοδότηση της διεπαφής του δροµολογητή (RP1) που είναι συνδεδεµένη µε το δροµολογητή του δικτύου IP του ΟΤΕ µέσω του κυκλώµατος STM-1. Η αρχιτεκτονική που ακολουθείται είναι αυτή της παραγράφου ΟΚΣΥΑ II - Τεχνική Περιγραφή Νοέµβριος 2007

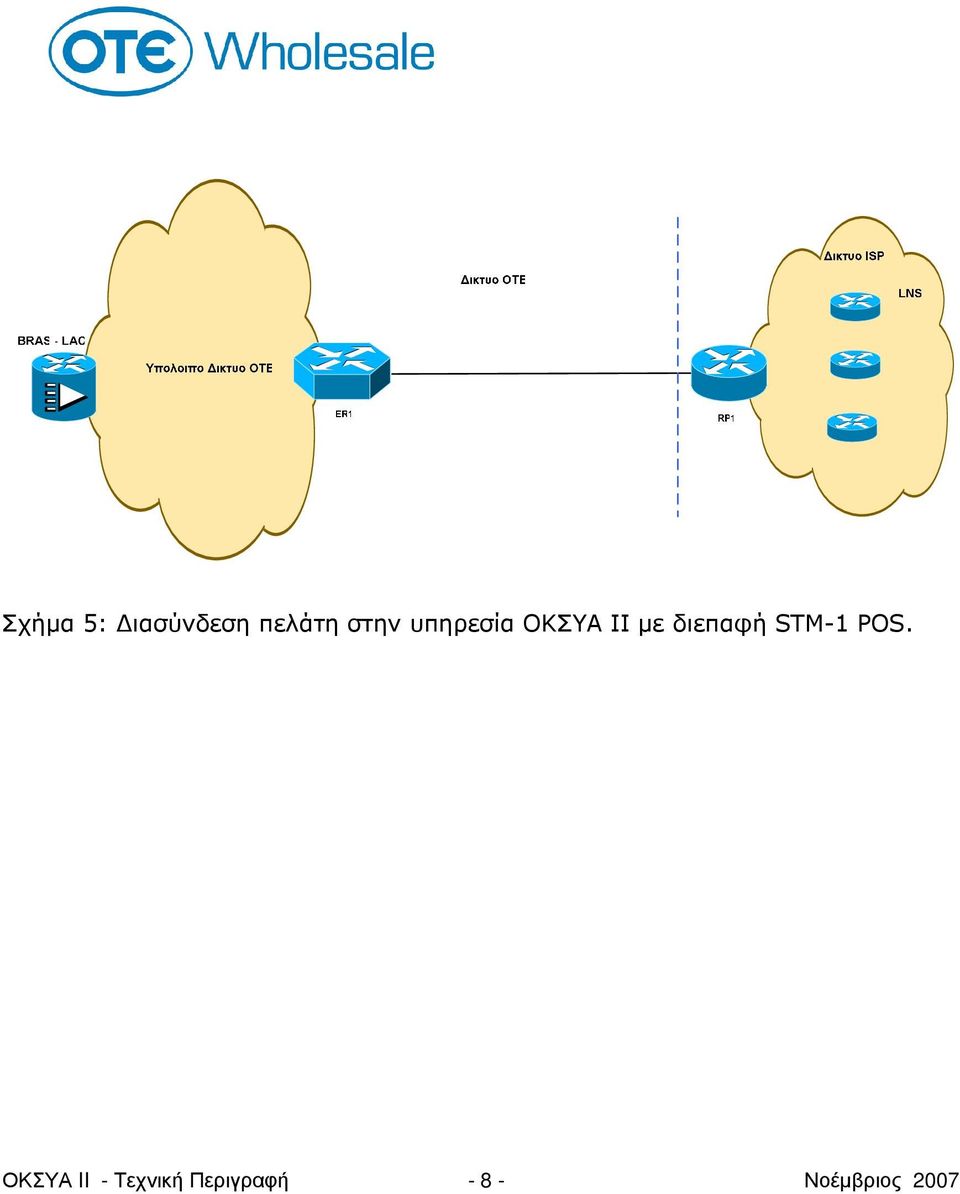

8 Σχήµα 5: ιασύνδεση πελάτη στην υπηρεσία ΟΚΣΥΑ II µε διεπαφή STM-1 POS. ΟΚΣΥΑ II - Τεχνική Περιγραφή Νοέµβριος 2007

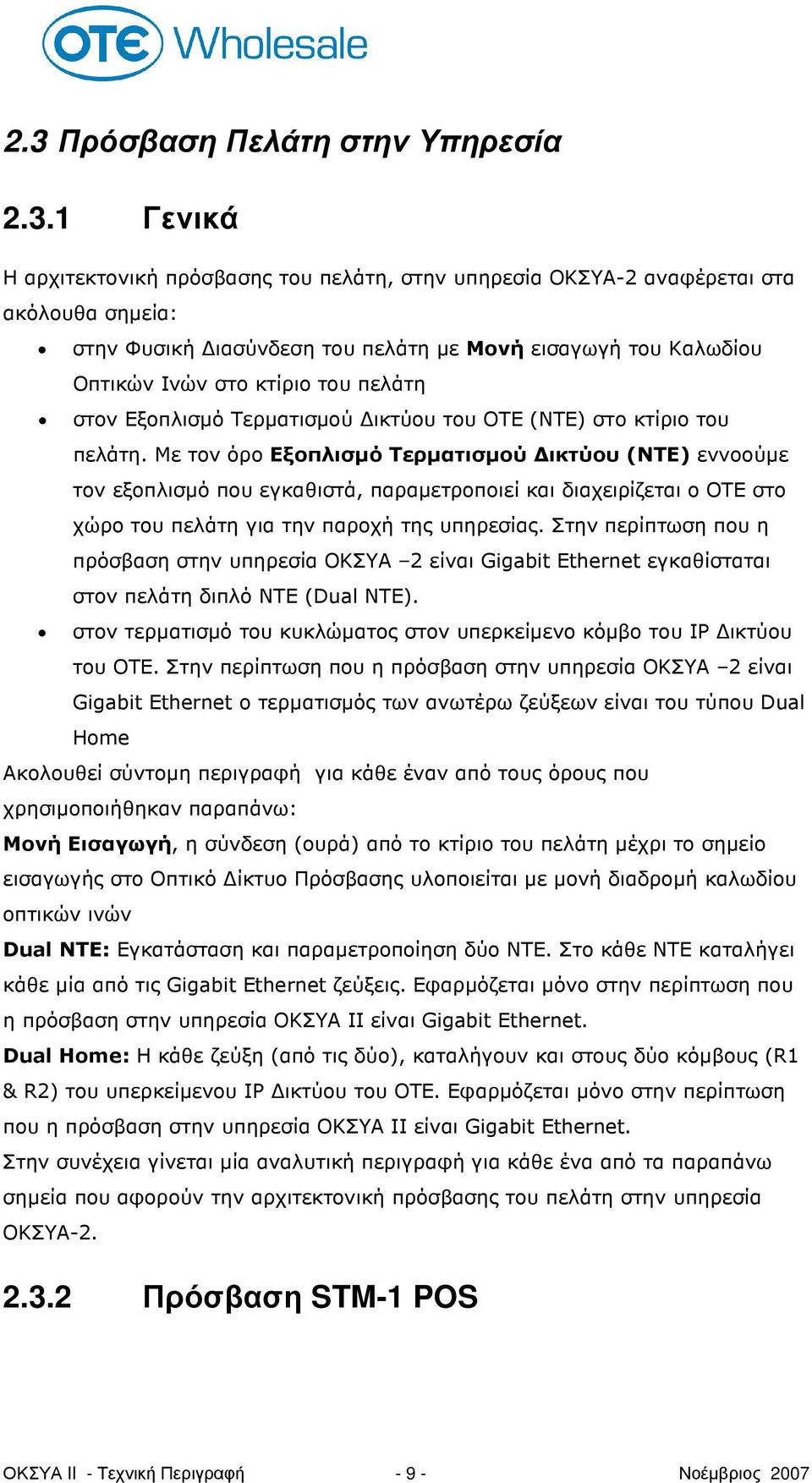

9 2.3 Πρόσβαση Πελάτη στην Υπηρεσία Γενικά Η αρχιτεκτονική πρόσβασης του πελάτη, στην υπηρεσία ΟΚΣΥΑ-2 αναφέρεται στα ακόλουθα σηµεία: στην Φυσική ιασύνδεση του πελάτη µε Μονή εισαγωγή του Καλωδίου Οπτικών Ινών στο κτίριο του πελάτη στον Εξοπλισµό Τερµατισµού ικτύου του ΟΤΕ (ΝΤΕ) στο κτίριο του πελάτη. Με τον όρο Εξοπλισµό Τερµατισµού ικτύου (ΝΤΕ) εννοούµε τον εξοπλισµό που εγκαθιστά, παραµετροποιεί και διαχειρίζεται ο ΟΤΕ στο χώρο του πελάτη για την παροχή της υπηρεσίας. Στην περίπτωση που η πρόσβαση στην υπηρεσία ΟΚΣΥΑ 2 είναι Gigabit Ethernet εγκαθίσταται στον πελάτη διπλό NTE (Dual NTE). στον τερµατισµό του κυκλώµατος στον υπερκείµενο κόµβο του IP ικτύου του ΟΤΕ. Στην περίπτωση που η πρόσβαση στην υπηρεσία ΟΚΣΥΑ 2 είναι Gigabit Ethernet ο τερµατισµός των ανωτέρω ζεύξεων είναι του τύπου Dual Home Ακολουθεί σύντοµη περιγραφή για κάθε έναν από τους όρους που χρησιµοποιήθηκαν παραπάνω: Μονή Εισαγωγή, η σύνδεση (ουρά) από το κτίριο του πελάτη µέχρι το σηµείο εισαγωγής στο Οπτικό ίκτυο Πρόσβασης υλοποιείται µε µονή διαδροµή καλωδίου οπτικών ινών Dual NTE: Εγκατάσταση και παραµετροποίηση δύο ΝΤΕ. Στο κάθε NTE καταλήγει κάθε µία από τις Gigabit Ethernet ζεύξεις. Εφαρµόζεται µόνο στην περίπτωση που η πρόσβαση στην υπηρεσία ΟΚΣΥΑ ΙΙ είναι Gigabit Ethernet. Dual Home: Η κάθε ζεύξη (από τις δύο), καταλήγουν και στους δύο κόµβους (R1 & R2) του υπερκείµενου IP ικτύου του ΟΤΕ. Εφαρµόζεται µόνο στην περίπτωση που η πρόσβαση στην υπηρεσία ΟΚΣΥΑ ΙΙ είναι Gigabit Ethernet. Στην συνέχεια γίνεται µία αναλυτική περιγραφή για κάθε ένα από τα παραπάνω σηµεία που αφορούν την αρχιτεκτονική πρόσβασης του πελάτη στην υπηρεσία ΟΚΣΥΑ Πρόσβαση STM-1 POS ΟΚΣΥΑ II - Τεχνική Περιγραφή Νοέµβριος 2007

10 Στις εγκαταστάσεις του πελάτη εγκαθίσταται σύστηµα πολυπλεξίας ADM-1, µε την αντίστοιχη κάρτα STM-1 POS. Η διεπαφή προς τον πελάτη είναι STM-1 opt. Η διασύνδεση γίνεται µέσω δακτυλίου οπτικών ινών για προστασία σε φυσικό επίπεδο. Αντίστοιχο σύστηµα πολυπλεξίας ADM-1, θα τοποθετηθεί στο κτίριο του ΟΤΕ, για την διασύνδεση µε το δροµολογητή R1 όπως φαίνεται στο Σχήµα 6. Κεντρικό Σηµείο Παρόχου Κτίριο ΟΤΕ STM-1 opt. NTE ADM-1 1 x STM-1 NTE ADM-1 1 x STM-1 POS Μονή εισαγωγή R1 Σχήµα 6: ιασύνδεση STM-1 POS µέσω δακτυλίου οπτικών ινών Στην περίπτωση διασύνδεσης του πελάτη µε διεπαφή STM-1 POS, η εισαγωγή στο κτίριο του γίνεται από ένα κεντρικό σηµείο Πρόσβαση Gigabit Ethernet - Dual NTE και την παροχή Dual Home Πρόκειται για αφιερωµένη πρόσβαση ζεύγους συνδέσεων Gigabit Ethernet, µέσω του Οπτικού ικτύου Πρόσβασης του ΟΤΕ, από διαφορετικές φυσικές διαδροµές το κάθε ζεύγος, από τις εγκαταστάσεις του πελάτη, µέχρι τους κόµβους πρόσβασης του IP ικτύου του ΟΤΕ. Στην περίπτωση αυτή παρέχεται πλήρης εφεδρεία στην υπηρεσία του Πελάτη σε επίπεδο φυσικού δρόµου, σε επίπεδο NTE, και τέλος στο επίπεδο διασύνδεσης µε το IP ίκτυο. Στις εγκαταστάσεις του Πελάτη, εγκαθίστανται δύο NTE πάνω στις Gigabit Ethernet διεπαφές, των οποίων τερµατίζουν τα αντίστοιχα κυκλώµατα. Ο τερµατισµός στο ίκτυο του ΟΤΕ γίνεται σε δύο κόµβους R1 & R2 του IP ικτύου του ΟΤΕ όπως φαίνεται στο Σχήµα 7. ΟΚΣΥΑ II - Τεχνική Περιγραφή Νοέµβριος 2007

11 ΙΚΤΥΟ IP ΟΤΕ ΚΤΙΡΙΟ ΟΤΕ Ν Χ GbE Ν X GBE R1 GbE GbE Α ιαδροµή Β ιαδροµή GbE GbE ΚΤΙΡΙΟ ISP NTE NTE 1 GbE 1 GbE ΙΚΤΥΟ IP ΤΟΥ ISP R2 Μονή εισαγωγή Σχήµα 7: Τοπολογία πρόσβασης - Dual ΝΤΕ Dual Home Στην περίπτωση διασύνδεσης του πελάτη µε διεπαφή GE, η εισαγωγή στο κτίριο του γίνεται από ένα κεντρικό σηµείο. 2.4 Τερµατικός Εξοπλισµός Εξοπλισµός Ιδιοκτησίας ΟΤΕ (ΝΤΕ) Εξοπλισµός Ethernet Για την διασύνδεση του πελάτη µε Gigabit Ethernet διεπαφή, θα χρησιµοποιηθούν ως NTE s τα switch της εταιρείας Cisco 3550 και Συγκεκριµένα το switch 3750, ενδείκνυται στις περιπτώσεις όπου το περιβάλλον λειτουργίας (τροφοδοσία) του πελάτη είναι DC. Οι τεχνικές προδιαγραφές του εξοπλισµού φαίνονται στην Παράγραφο 5. Επειδή ένα µεγάλο ποσοστό βλαβών οφείλεται στα τροφοδοτικά συστήµατα για το λόγο αυτό, δίνεται η δυνατότητα διασύνδεσης των NTE και συγκεκριµένα του switch Ειδικά για το 3550 παρέχεται η δυνατότητα εφεδρικού τροφοδοτικού συστήµατος Εξοπλισµός SDH Στην περίπτωση που η πρόσβαση στην υπηρεσία ΟΚΣΥΑ ΙΙ γίνεται µε διεπαφή STM-1 POS, εγκαθίσταται στις εγκαταστάσεις του σύστηµα πολυπλεξίας ADM-1. Τα χαρακτηριστικά και οι επιδόσεις του ADM-1 είναι σύµφωνα µε τις Συστάσεις G.707, 703, 781, 782, 783, 803, 957, 784, 841, 774, 826, 823 και 813 της ITU-T. Ο ADM-1 θα εξοπλίζεται µε κάρτες που θα περιλαµβάνουν διεπαφές (interfaces) για τη σύνδεση τουλάχιστον 1* STM-1 (155 Mbps) οπτικό (Short-Haul για µήκη κύµατος στις περιοχές 1310 nm). Ο πολυπλέκτης υποστηρίζει αρχιτεκτονική προστασίας SDH Sub-network Connection Protection (SNCP) ΟΚΣΥΑ II - Τεχνική Περιγραφή Νοέµβριος 2007

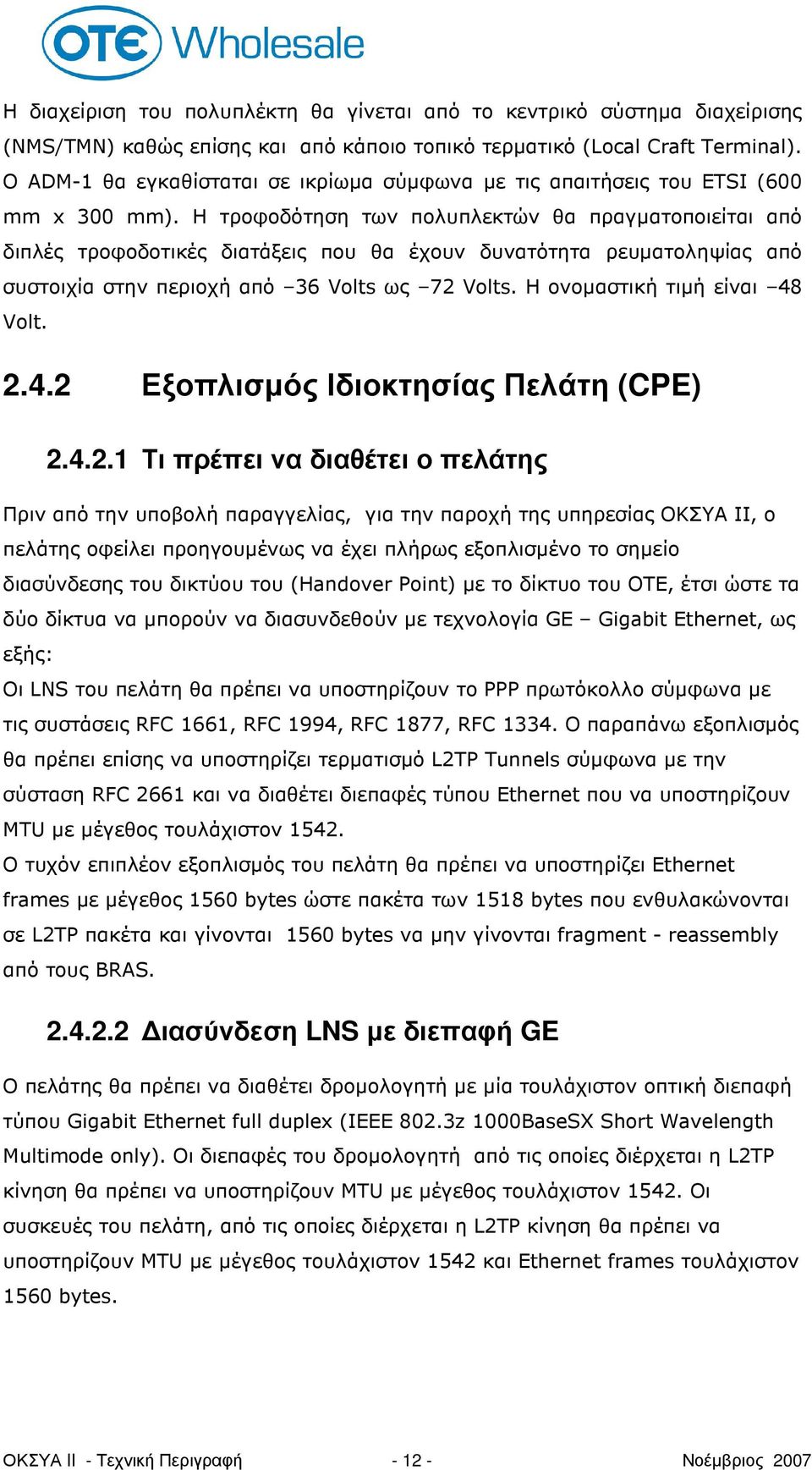

12 Η διαχείριση του πολυπλέκτη θα γίνεται από το κεντρικό σύστηµα διαχείρισης (NMS/TMN) καθώς επίσης και από κάποιο τοπικό τερµατικό (Local Craft Terminal). Ο ADM-1 θα εγκαθίσταται σε ικρίωµα σύµφωνα µε τις απαιτήσεις του ETSI (600 mm x 300 mm). Η τροφοδότηση των πολυπλεκτών θα πραγµατοποιείται από διπλές τροφοδοτικές διατάξεις που θα έχουν δυνατότητα ρευµατοληψίας από συστοιχία στην περιοχή από 36 Volts ως 72 Volts. Η ονοµαστική τιµή είναι 48 Volt Εξοπλισµός Ιδιοκτησίας Πελάτη (CPE) Τι πρέπει να διαθέτει ο πελάτης Πριν από την υποβολή παραγγελίας, για την παροχή της υπηρεσίας ΟΚΣΥΑ II, ο πελάτης οφείλει προηγουµένως να έχει πλήρως εξοπλισµένο το σηµείο διασύνδεσης του δικτύου του (Handover Point) µε το δίκτυο του ΟΤΕ, έτσι ώστε τα δύο δίκτυα να µπορούν να διασυνδεθούν µε τεχνολογία GE Gigabit Ethernet, ως εξής: Οι LNS του πελάτη θα πρέπει να υποστηρίζουν το PPP πρωτόκολλο σύµφωνα µε τις συστάσεις RFC 1661, RFC 1994, RFC 1877, RFC Ο παραπάνω εξοπλισµός θα πρέπει επίσης να υποστηρίζει τερµατισµό L2TP Τunnels σύµφωνα µε την σύσταση RFC 2661 και να διαθέτει διεπαφές τύπου Ethernet που να υποστηρίζουν MTU µε µέγεθος τουλάχιστον Ο τυχόν επιπλέον εξοπλισµός του πελάτη θα πρέπει να υποστηρίζει Ethernet frames µε µέγεθος 1560 bytes ώστε πακέτα των 1518 bytes που ενθυλακώνονται σε L2TP πακέτα και γίνονται 1560 bytes να µην γίνονται fragment - reassembly από τους BRAS ιασύνδεση LNS µε διεπαφή GE Ο πελάτης θα πρέπει να διαθέτει δροµολογητή µε µία τουλάχιστον οπτική διεπαφή τύπου Gigabit Ethernet full duplex (IEEE 802.3z 1000BaseSX Short Wavelength Multimode only). Οι διεπαφές του δροµολογητή από τις οποίες διέρχεται η L2TP κίνηση θα πρέπει να υποστηρίζουν MTU µε µέγεθος τουλάχιστον Οι συσκευές του πελάτη, από τις οποίες διέρχεται η L2TP κίνηση θα πρέπει να υποστηρίζουν MTU µε µέγεθος τουλάχιστον 1542 και Ethernet frames τουλάχιστον 1560 bytes. ΟΚΣΥΑ II - Τεχνική Περιγραφή Νοέµβριος 2007

13 ιασύνδεση LNS µε διεπαφή STM-1 POS Ο πελάτης θα πρέπει να διαθέτει δροµολογητή µε µία τουλάχιστον διεπαφή τύπου STM-1 optical. Οι διεπαφές του δροµολογητή από τις οποίες διέρχεται η L2TP κίνηση θα πρέπει να υποστηρίζουν MTU µε µέγεθος τουλάχιστον Οι συσκευές του πελάτη από τις οποίες διέρχεται η L2TP κίνηση θα πρέπει να υποστηρίζουν MTU µε µέγεθος τουλάχιστον 1542 και Ethernet frames τουλάχιστον 1560 bytes. 2.5 ιευθυνσιοδότηση ΙΡ Για την κεντρική διασύνδεση του πελάτη στην ΟΚΣΥΑ II θα αποδοθεί ένα Class C, από τον χώρο διευθύνσεων του ΟΤΕ, που θα χρησιµοποιηθεί για την IP διευθυνσιοδότηση των LNS. Σε αυτές τις IP θα καταλήγουν τα L2TP Tunnels. Για την περιφερειακή και την τοπική διασύνδεση του πελάτη στην ΟΚΣΥΑ II θα αποδοθούν στον πελάτη µικρότερα subnets για την διευθυνσιοδότηση των LNS. Στην περίπτωση που ο πελάτης, διασυνδεθεί µε Gigabit Ethernet ιεπαφή, δύο επιπλέον subnet /30 θα του αποδοθούν για την διευθυνσιοδότηση των πρόσθετων συσκευών που απαιτούνται. Τέλος, στην περίπτωση που ο πελάτης, διασυνδεθεί µε διεπαφή STM-1 POS, ένα επιπλέον subnet /30 θα χρησιµοποιηθεί για την διευθυνσιοδότηση των πρόσθετων συσκευών που απαιτούνται. Ένα Class C ανά πάροχο θα αποδοθεί στους BRAS του OTE για τη διευθυνσιοδότηση των loopback διεπαφών, από όπου θα ξεκινούν τα L2TP Tunnels. Στο Class C αυτό θα έχει access µόνο o συγκεκριµένος πάροχος και µόνο για την υλοποίηση των L2TP Tunnels. Ένα δεύτερο Class C θα είναι διαθέσιµο για µελλοντική χρήση. 2.6 PPP termination εν διατίθεται προς το παρόν. 2.7 Transport IP Layer Το layer αυτό θα πρέπει να ακολουθεί την σύσταση RFC 791. Ο εξοπλισµός του πελάτη θα πρέπει να υποστηρίζει µεγέθη MTU τουλάχιστον 1542 ώστε για πακέτα µε µέγεθος 1500 bytes που συνήθως κυκλοφορούν να µην γίνεται fragmentation - reassembly από τους BRAS του ΟΤΕ µε αποτέλεσµα να επηρεάζεται η απόδοσή τους. Τα 42 bytes αποτελούν επικεφαλίδες IP, UDP, L2TP. ΟΚΣΥΑ II - Τεχνική Περιγραφή Νοέµβριος 2007

14 Προτείνεται η χρησιµοποίηση MTU 1600 byte από τον πελάτη. O OTE πρόκειται να χρησιµοποιήσει MTU 1600 byte στις διεπαφές του. 2.8 Policing (Traffic Limiting) Layer 3 Θα εφαρµοστεί policing στο σύνολο της κίνησης στους 3550/3750 (ΝΤΕ). Επιπλέον κίνηση από αυτή που έχει συµφωνηθεί µε τον πελάτη θα «κόβεται». Το policing θα είναι συµµετρικό και προς τις δύο κατευθύνσεις (upstream downstream). Για την υπηρεσία PPP Pass through λόγω της επικεφαλίδας του L2TP η ωφέλιµη IP κίνηση που θα καταλήγει στους πελάτες θα είναι µικρότερη. 2.9 Εγγυήσεις ποιότητας Για την υπηρεσία ΟΚΣΥΑ II εξασφαλίζονται οι εξής εγγυήσεις ποιότητας: Gold Packet Loss: 0,0001% RTT: 10 msec Jitter: 5 ms Availability: 99,99% Σηµειώνεται ότι η κατηγορία Gold αναφέρεται στην υπηρεσία IP transit του IP Core (MPLS exp 5) που χρησιµοποιείται για κίνηση VoIP. Τα παραπάνω QoS αναφέρονται στο IP Core Υποδοµή πρόσβασης (Backhaul) Ο πελάτης πρέπει να γνωστοποιήσει στον ΟΤΕ την υποδοµή πρόσβασης (backhaul) GE Gigabit Ethernet που διαθέτει σε κάθε σηµείο διασύνδεσής του µε τον ΟΤΕ για την παροχή της ΟΚΣΥΑ II (π.χ. ΜΑΝ Metropolitan Area Network του ιδίου Πελάτη, ή µέσω του ΟΤΕ ή µέσω άλλου Πελάτη, ή άλλου είδους πρόσβαση τεχνολογίας). ΟΚΣΥΑ II - Τεχνική Περιγραφή Νοέµβριος 2007

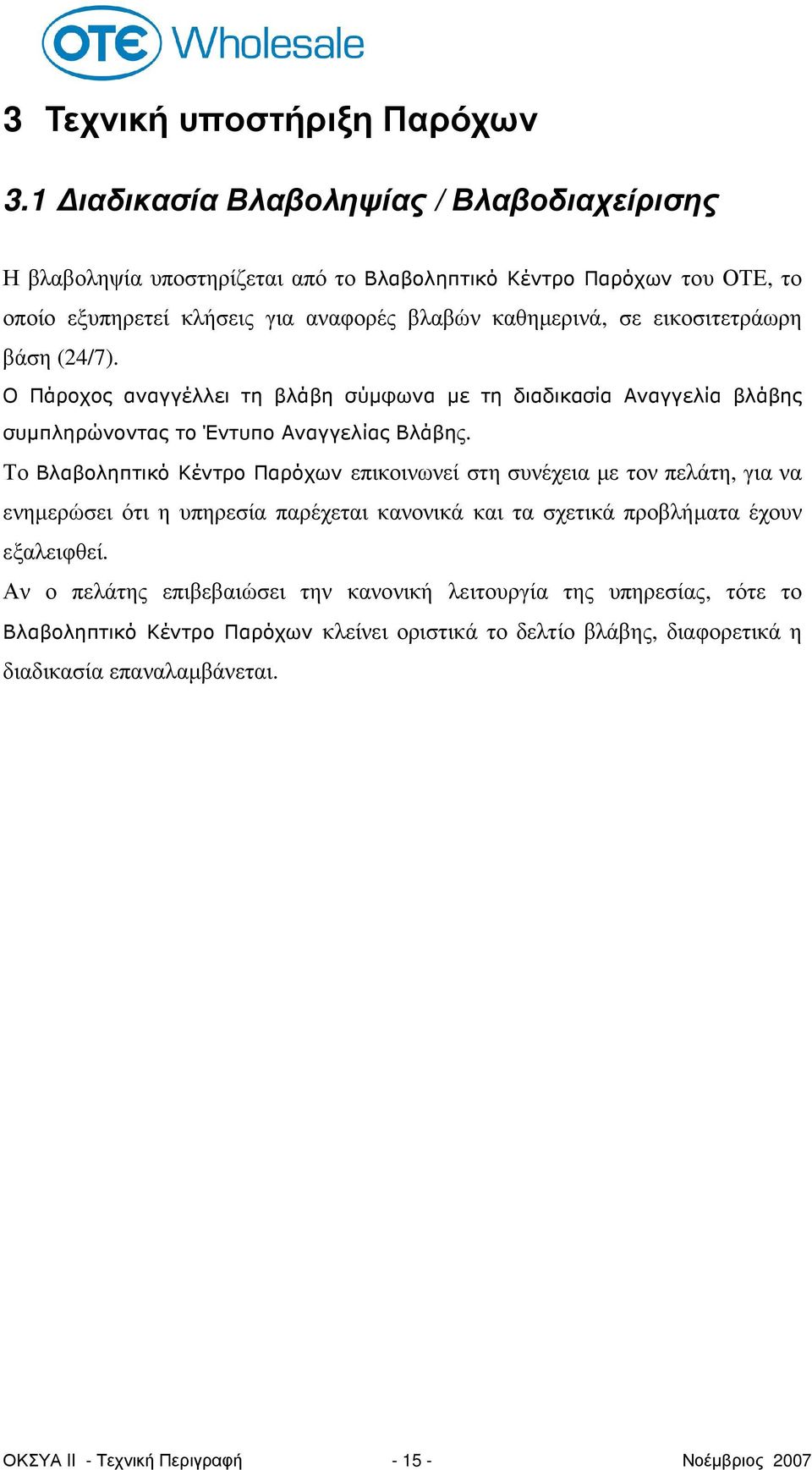

15 3 Τεχνική υποστήριξη Παρόχων 3.1 ιαδικασία Βλαβοληψίας / Βλαβοδιαχείρισης Η βλαβοληψία υποστηρίζεται από το Βλαβοληπτικό Κέντρο Παρόχων του ΟΤΕ, το οποίο εξυπηρετεί κλήσεις για αναφορές βλαβών καθηµερινά, σε εικοσιτετράωρη βάση (24/7). Ο Πάροχος αναγγέλλει τη βλάβη σύµφωνα µε τη διαδικασία Αναγγελία βλάβης συµπληρώνοντας το Έντυπο Αναγγελίας Βλάβης. Το Βλαβοληπτικό Κέντρο Παρόχων επικοινωνεί στη συνέχεια µε τον πελάτη, για να ενηµερώσει ότι η υπηρεσία παρέχεται κανονικά και τα σχετικά προβλήµατα έχουν εξαλειφθεί. Αν ο πελάτης επιβεβαιώσει την κανονική λειτουργία της υπηρεσίας, τότε το Βλαβοληπτικό Κέντρο Παρόχων κλείνει οριστικά το δελτίο βλάβης, διαφορετικά η διαδικασία επαναλαµβάνεται. ΟΚΣΥΑ II - Τεχνική Περιγραφή Νοέµβριος 2007

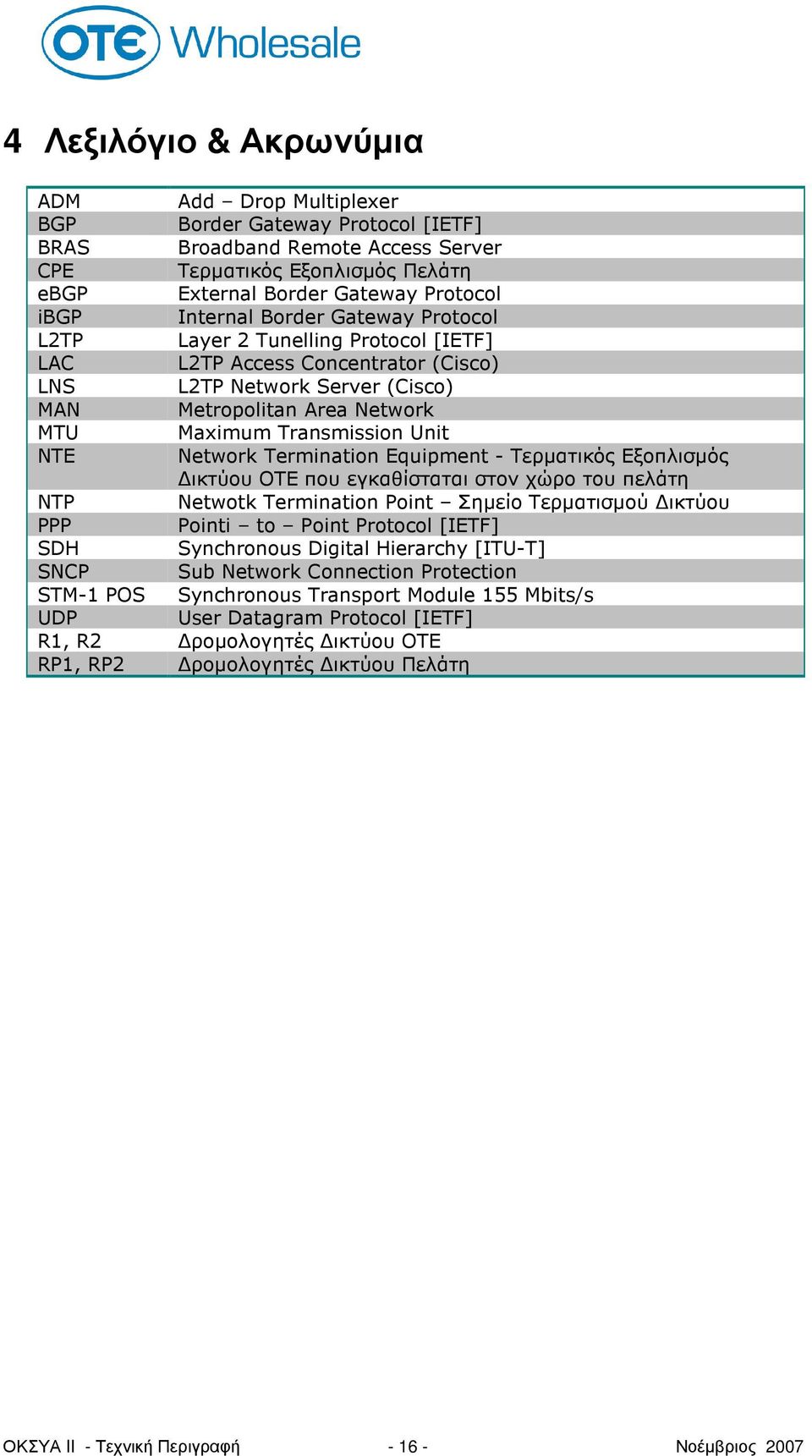

16 4 Λεξιλόγιο & Ακρωνύµια ADM BGP BRAS CPE ebgp ibgp L2TP LAC LNS MAN MTU NTE Add Drop Multiplexer Border Gateway Protocol [IETF] Broadband Remote Access Server Τερµατικός Εξοπλισµός Πελάτη External Border Gateway Protocol Internal Border Gateway Protocol Layer 2 Tunelling Protocol [IETF] L2TP Access Concentrator (Cisco) L2TP Network Server (Cisco) Metropolitan Area Network Maximum Transmission Unit Network Termination Equipment - Τερµατικός Εξοπλισµός ικτύου ΟΤΕ που εγκαθίσταται στον χώρο του πελάτη Netwotk Termination Point Σηµείο Τερµατισµού ικτύου Pointi to Point Protocol [IETF] Synchronous Digital Hierarchy [ITU-T] Sub Network Connection Protection Synchronous Transport Module 155 Mbits/s User Datagram Protocol [IETF] NTP PPP SDH SNCP STM-1 POS UDP R1, R2 ροµολογητές ικτύου ΟΤΕ RP1, RP2 ροµολογητές ικτύου Πελάτη ΟΚΣΥΑ II - Τεχνική Περιγραφή Νοέµβριος 2007

17 5 ΠΑΡΑΡΤΗΜΑ: ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΕΞΟΠΛΙΣΜΟΥ ΠΕΛΑΤΗ - NTE Μοντέλο Cisco Catalyst G Μοντέλο Cisco Catalyst 3750G- 24ΤS-24 Ethernet Θύρες 10 Gigabit Ethernet GBIC Ethernet Θύρες 4 Gigabit Ethernet SFP Ethernet Θύρες 2 10/100/1000 RJ-45 Ethernet θύρές 24 Fast Ethernet RJ-45 Ικανότητα backplane 24 Gbps Ικανότητα backplane 32 Gbps Flash Memory 16 MB Flash Memory 32 MB DRAM 64 MB DRAM 128 MB Τροφοδοτικά 1 Τροφοδοτικά 1 Λογισµικό MTBF Θύρα ιαχείρισης Cisco IOS IP BASE hours RS-232 Λογισµικό MTBF Θύρα ιαχείρισης Cisco IOS METRO C3750 EMI hours RS-232 ΟΚΣΥΑ II - Τεχνική Περιγραφή Νοέµβριος 2007
