Συστήματα ισοζυγισμού ORC. Πιστοποιητικό ORC Club. Επιθεωρήσεις σκαφών

Transcript

1 Συστήματα ισοζυγισμού ORC Πιστοποιητικό ORC Club Επιθεωρήσεις σκαφών Γιάννης Καλατζής Αρχικαταμετρητής ΕΑΘ Ναυτικός Όμιλος Βουρκαρίου Σαλαμίνας Σεπτέμβριος 2010

2 1. Συστήματα ισοζυγισμού ORC 2

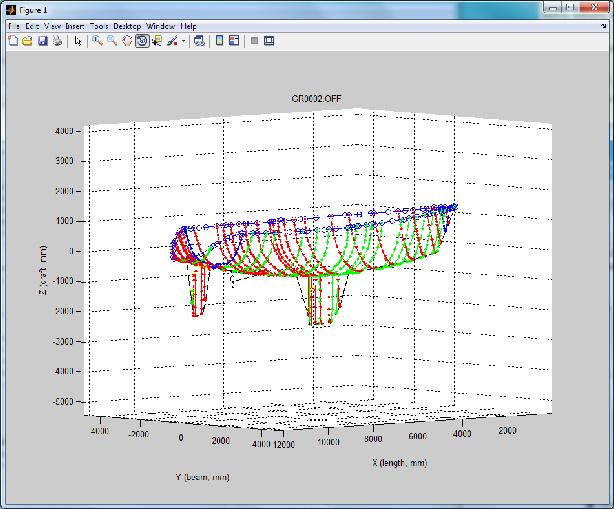

3 Σύστημα καταμέτρησης IMS (International Measurement System) Σύστημα καταμέτρησης ιστιοπλοϊκών σκαφών ανοικτής θαλάσσης. Η ανάπτυξή του ξεκίνησε το 1976 από το US Sailing και το MIT, με τη συσκευή μέτρησης γάστρας και την ανάπτυξη ναυπηγικών μοντέλων πρόβλεψης ταχύτητας ιστιοπλοϊκού σκάφους (Velocity Prediction Program, VPP), το οποίο εξελίσσεται μέχρι σήμερα από το ORC με τη βοήθεια πειραμάτων στη ναυπηγική δεξαμενή του Πολυτεχνείου του Delft (Ολλανδία). Χρησιμοποιείται στα συστήματα ισοζυγισμού του ORC (ORCi και ORC Club). Συστήματα ισοζυγισμού του ORC (ORCi, ORC Club) ORCi (ORC International) Σύστημα ισοζυγισμού ιστιοπλοϊκών σκαφών ανοικτής θαλάσσης που βασίζεται α) στο IMS ως σύστημα καταμέτρησης και β) στο λογισμικό VPP για την εκτίμηση της ταχύτητας του σκάφους σε διάφορες γωνίες και εντάσεις ανέμου. ORC Club Σύστημα ισοζυγισμού, που βασίζεται στα ίδια μοντέλα πρόβλεψης ταχύτητας με το ORCi, αλλά που για λόγους απλότητας και οικονομίας απαιτεί μικρότερο πλήθος μετρήσεων. Για όσα μεγέθη δεν μετρηθούν χρησιμοποιούνται default τιμές (τότε η ακρίβεια στον υπολογισμό της ταχύτητας είναι μικρότερη σε σχέση με το ORCi, ενώ ο βαθμός ικανότητας προκύπτει σχεδόν πάντα λίγο μικρότερος). 3

4 Καταμέτρηση IMS IMS Rule Γάστρα και προπέλα Ισοζυγισμός κατά ORC ORC Rating Rules ΥΔΡΟΔΥΝΑΜΙΚΟ ΜΟΝΤΕΛΟ VPP (Δύναμη αντίστασης) (Velocity Prediction Program) Βαθμός ικανότητας Ευστάθεια και έξαλα Πολικές επιδόσεις Υδροστατικά στοιχεία Στοιχεία για εξαγωγή αποτελεσμάτων Πιστοποιητικό ORCi / ORC Club Εξαρτία και πανιά ΑΕΡΟΔΥΝΑΜΙΚΟ ΜΟΝΤΕΛΟ (Δύναμη πρόωσης) 4

5 Βασικοί κανονισμοί για αγώνες ανοικτής θαλάσσης κατά ORC RRS - ISAF Racing Rules of Sailing ( Κανόνες αγώνων ιστιοπλοϊκών σκαφών. IMS - IMS Rule ( Ο κανόνες του συστήματος καταμέτρησης International Measurement System. ORC Rating Rules ( Κανόνες των συστημάτων ισοζυγισμού του ORC (ORCi, ORC Club). OSR - ISAF Offshore Special Regulations ( Ειδικοί κανονισμοί για τον εξοπλισμό των ιστιοπλοϊκών σκαφών σε αγώνες. 5

6 2. Πιστοποιητικό ORC Club 6

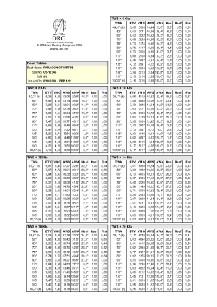

7 Πιστοποιητικό ORC Club Σελίδα 2. Πολικές επιδόσεις (θεωρητική ταχύτητα του σκάφους σε διάφορες γωνίες και εντάσεις ανέμου). Σελίδα 1. Σχέδιο σκάφους υπό κλίμακα Στοιχεία καταμέτρησης Στοιχεία ισοζυγισμού 7 Επιτροπή Ανοικτής Θαλάσσης - ΕΙΟ

8 Πιστοποιητικό ORC Club Σελίδα 1 Σχετικώς ακριβές υπό κλίμακα σχέδιο των πανιών και της εξαρτίας. Στοιχεία καταμέτρησης. Στοιχεία ισοζυγισμού (GPH, scoring options). Προσοχή στα εξής: - Τα πανιά πρέπει: να έχουν σφραγίδες καταμέτρησης, να είναι εντός ορίων εμβαδού, το πλήθος τους να μην υπερβαίνει το μέγιστο. - Το βάρος πληρώματος πρέπει να μην υπερβαίνει το Declared. - Πλωριά άγκυρα / αλυσίδα: Αν αναφέρεται, η απόσταση της άγκυρας από την πλώρη πρέπει να μην υπερβαίνει την αναγραφόμενη, και το βάρος της να μην είναι μικρότερο από το αναγραφόμενο. 8

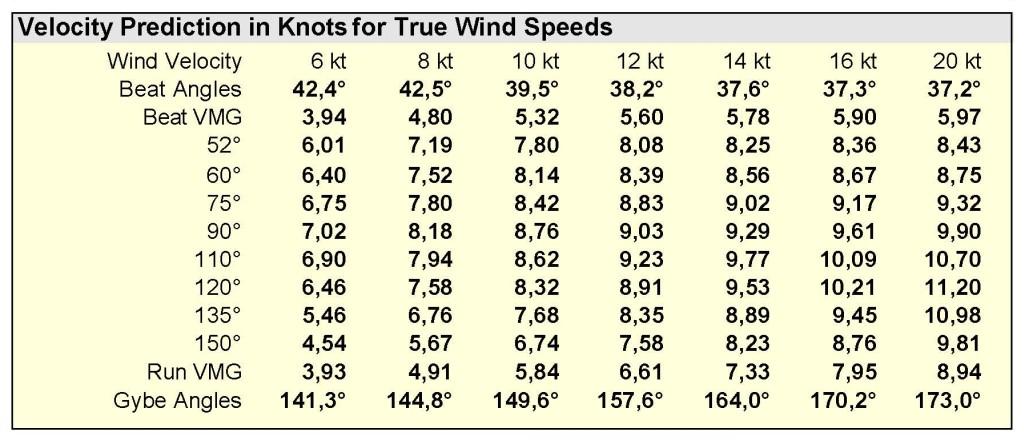

9 Πιστοποιητικό ORC Club Σελίδα 2 Πολικές επιδόσεις: Ταχύτητα σκάφους σε συγκεκριμένες ταχύτητες και γωνίες πραγματικού ανέμου Άνω μέρος: Ταχύτητες σε sec/n.mile Κάτω μέρος: Ταχύτητες σε knots (Η ακρίβεια των ταχυτήτων είναι μικρότερη από ότι στο ORC International, λόγω του μικρότερου πλήθους μετρήσεων που επιτρέπει το ORC Club.) 9

10 Πιστοποιητικό ORC Club Σελίδα 2 (VMG) Στους πίνακες της 2ης σελίδας του πιστοποιητικού εμφανίζεται επίσης η βέλτιστη γωνία πλεύσης στα όρτσα και στα πρύμα, δηλαδή η γωνία στην οποία μεγιστοποιείται η συνιστώσα της ταχύτητας του σκάφους στη διεύθυνση του ανέμου (VMG). VMG 10

11 3. Επιθεωρήσεις σκαφών σε αγώνες 11

12 Κατηγορίες αγώνων κατά ISAF Offshore Special Regulations Κατηγορίες αγώνων σύμφωνα με τους κανονισμούς ISAF Offshore Special Regulations (OSR): Κατηγορία 0 (π.χ. διάπλοες μεγάλων ωκεανών κλπ) Κατηγορία 1 (π.χ. Sydney-Hobart) Κατηγορία 2 (π.χ. Μάλτα, Αρχιπέλαγος) Κατηγορία 3, με ή χωρίς liferaft (π.χ. Ράλυ Αιγαίου, Κυκλάδων) Κατηγορία 4 (π.χ. αγώνες μέσα στο Σαρωνικό) Κατηγορία 5 (π.χ. όρτσα-πρύμα) Κατηγορία 6 (π.χ. αγώνες σκαφών τριγώνου) Η κατηγορία OSR του αγώνα αναφέρεται στην προκήρυξη του αγώνα. Μέχρι σήμερα, οι αγώνες στην Ελλάδα είναι κατηγοριών OSR 3 ή 4. 12

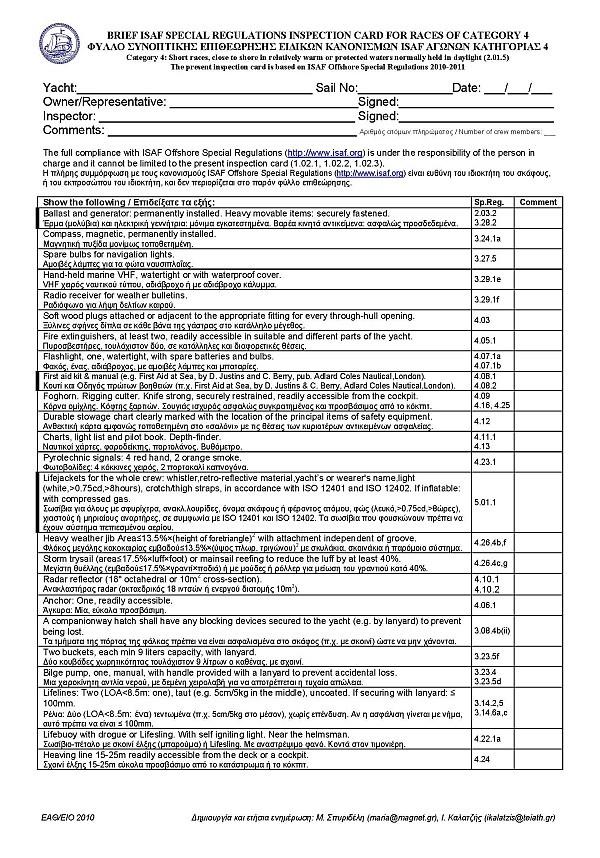

13 Έλεγχοι σκαφών για συμφωνία με τους κανονισμούς ISAF OSR Δειγματοληπτικές λίστες ελέγχου αγώνων κατηγοριών OSR 3 και 4: 13

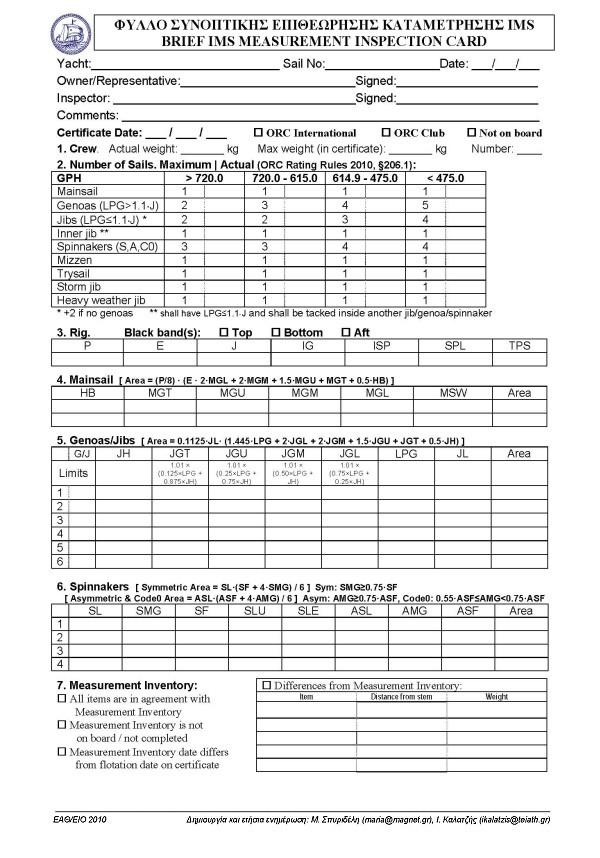

14 Έλεγχοι σκαφών για συμφωνία με πιστοποιητικό καταμέτρησης Συνήθεις έλεγχοι: Πλήθος πανιών (ORC Rating Rules 206.1). Σφραγίδες καταμέτρησης πανιών: - Σφραγίδα καταμέτρησης σε όλα. - Αν δεν είναι όλες οι διαστάσεις μικρότερες από αυτές στη 2η σελίδα στο πιστοποιητικό, πρέπει να υπολογιστεί το εμβαδόν του πανιού και να συγκριθεί με το μέγιστο επιτρεπτό. - Αν ένα πανί δεν έχει σφραγίδα, αυτό αναφέρεται στην Επιτροπή Αγώνα. Στην πράξη, ερωτάται ο ιδιοκτήτης αν επιθυμεί να το καταμετρήσει επιτόπου (με καταμετρητή της επιλογής του). Το αποτέλεσμα αναφέρεται στην Επιτροπή Αγώνα. Έλεγχος measurement inventory: Όλα όσα αναφέρονται εκεί πρέπει να είναι στις θέσεις και να έχουν το βάρος που αναγράφεται. Ιδιαίτερη προσοχή χρειάζεται στη θέση και το βάρος της πλωριάς άγκυρας, καθώς επηρεάζει το βαθμό ικανότητας. 14 Επιθεωρήσεις σκαφών

15 Ευχαριστούμε. Συστήματα ισοζυγισμού ORC Πιστοποιητικό ORC Club Επιθεωρήσεις σκαφών Γιάννης Καλατζής Αρχικαταμετρητής ΕΑΘ Ναυτικός Όμιλος Βουρκαρίου Σαλαμίνας Σεπτέμβριος 2010
