φιλικό στο περιβάλλον Σύστημα Υδρονέφωσης ΤΕCHNOCOOLING Συστήματα ψύξης και ομίχλης με ψεκασμό νερού

Transcript

1 Συστήματα ψύξης και ομίχλης με ψεκασμό νερού Σύστημα Υδρονέφωσης ΤΕCHNOCOOLING φιλικό στο περιβάλλον

2 Τρόπος λειτουργίας Χρησιμοποιούμε νερό σε νεφελώδη μορφή για να μειώσουμε τη θερμοκρασία του χώρου μας. Με ένα σύστημα εξαρτημάτων και ειδικής αντλίας ασκούμε στο νερό πίεση bar και μετά το ψεκάζουμε από τα ειδικά ακροφύσια για να το μετατρέψουμε σε σταγονίδια μέχρι 5 micron (όσο το 1/10 της ανθρώπινης τρίχας). Το υπό πίεση νερό ατμοποιείται σε ζεστή ατμόσφαιρα μειώνοντας τη θερμοκρασία του περιβάλλοντος χώρου! Το νερό χρειάζεται ενέργεια για να ατμοποιηθεί. Χρειάζονται 600 θερμίδες για να ατμοποιηθεί ένα γραμμάριο νερού. Η ενέργεια αυτή απορροφάται από τον περιβάλλοντα χώρο και με αυτή την ανταλλαγή ενέργειας προκαλείται πτώση της θερμοκρασίας του περιβάλλοντος χώρου. 20 ο C (68 o F) 18 o C (64 o F) 16 o C (61 o F) 14 o C (57 o F) 12 o C (54 o F) 10 o C (50 o F) 8 o C (46 o F) 6 o C (43 o F) 4 o C (39 o F) 2 o C (37 o F) Χώροι που χρησιμοποιείται το σύστημα 0 o C (32 o F) ΠΙΝΑΚΑΣ ΑΠΟΔΟΣΗΣ TECNOCOOLING 113 ο F 45 o C 104 o F 40 o C 95 o F 35 o C 86 o F 30 o C 77 o F 25 o C 68 o F 20 o C 59 o F 15 o C Θερμοκρασία περιβάλλοντος RH% ΣΧΕΤΙΚΗ ΥΓΡΑΣΙΑ (%) Aρχή ψύξης μέσω της υδρονέφωσης Η ψύξη μέσω της εξάτμισης είναι σαν τη δροσιά που νιώθετε όταν το δέρμα σας έρθει σε επαφή με μια αύρα δροσερού αέρα. Ο αέρας εξατμίζει την υγρασία του δέρματος, απορροφώντας ενέργεια από τη θερμοκρασία του ανθρώπινου σώματος και δημιουργεί την αίσθηση της δροσιάς. Στη περίπτωση της μηχανικής ψύξης με τη μέθοδο της υδρονέφωσης το φαινόμενο αυτό επιτυγχάνεται μέσω μιας αντλίας νερού υψηλής πίεσης που εξαναγκάζει το ψεκασμό μικροσκοπικών σταγονιδίων νερού (με μέσο μέγεθος σταγονιδίου μικρότερο από 10 μικρά) σε μορφή ομίχλης. Η εκνέφωση αυτή επιτυγχάνεται μέσω των ειδικά σχεδιασμένων ακροφυσίων ψεκασμού. Αυτά τα μικροσκοπικά σταγονίδια νερού απορροφούν γρήγορα την ενέργεια (θερμότητα) που υπάρχει στο περιβάλλον και εξατμίζονται ως υδρατμοί. Η μεταβολή της ενέργειας που χρησιμοποιούν τα σταγονίδια για την αλλαγή της κατάστασής τους από υγρή σε αέρια, εκλύεται στο περιβάλλον και ως εκ τούτου, ο αέρας ψύχεται. Μπορούμε να χρησιμοποιήσουμε το σύστημα EURO COOLING σε διάφορους χώρους και συγκεκριμένα εκεί όπου η χρήση συμβατικών κλιματιστικών δεν είναι ικανοποιητική ή απαιτεί μεγάλες δαπάνες: ξενοδοχεία, εστιατόρια, ντισκοτέκ, αίθουσες δεξιώσεων, θερμοκήπια, ζωολογικοί κήποι, παραλίες, πάρκα ψυχαγωγίας, αθλητικές εγκαταστάσεις, γυμναστήρια, γήπεδα 5x5, βεράντες, αποθήκες, πέργκολες, κλωστοϋφαντουργία, μονάδες παραγωγής μπετού, μονάδες επεξεργασίας μετάλλων, κ.λπ. Τα συστήματα EURO COOLING μπορούν τα τοποθετηθούν είτε σε εξωτερικούς είτε σε εσωτερικούς χώρους. Η εταιρεία μας έχει τη δυνατότητα να σας βοηθήσει στο σχεδιασμό για την εγκατάσταση μιας σωστής υδρονέφωσης παρέχοντας πλήρη τεχνική κάλυψη. Σε πολλούς χώρους εργασίας οι ιδιαίτερα υψηλές θερμοκρασίες αποτελούν ανασταλτικό παράγοντα για την παραγωγικότητα. Τα συστήματα EURO COOLING μειώνουν τη θερμοκρασία του περιβάλλοντος χώρου και βελτιώνουν την απόδοση του ανθρώπινου δυναμικού προσφέροντας καλύτερες συνθήκες εργασίας. Το σύστημα είναι ιδανικό για βιοτεχνίες και βιομηχανικές ζώνες. Η απλή λειτουργία του συστήματος κρατά το κόστος εγκατάστασης σε χαμηλά επίπεδα. Για εργοστάσια, αποθήκες, εργαστήρια και γενικά οπουδήποτε η χρήση συμβατικών κλιματιστικών είναι ιδιαίτερα ακριβή το σύστημα EURO COOLING είναι ιδανικό. Φυσικός δροσισμός STOP Η αποτελεσματικότητα του συστήματος εξαρτάται από το επίπεδο της θερμοκρασίας του περιβάλλοντος και την σχετική υγρασία του χώρου. Τα καλύτερα δυνατά αποτελέσματα επιτυγχάνονται σε υψηλές θερμοκρασίες και χαμηλά επίπεδα υγρασίας. Τα συστήματα ψύξης και ομίχλης ψεκασμού είναι δοκιμασμένα πλέον μιας δεκαετίας και αποδεδειγμένα μπορούν να κατεβάσουν τη θερμοκρασία σε εξωτερικό χώρο μέχρι και 14 ο C (π.χ. όταν η εξωτερική θερμοκρασία είναι 40 ο C μπορούμε να την κατεβάσουμε στους καλυπτόμενους χώρους με το σύστημα EURO COOLING στους 24 ο C). Οι ιδανικές συνθήκες είναι σε θερμοκρασίες μεταξύ 28 και 45 ο C και σχετική υγρασία 40 με 80%. Τα συστήματα με τους ανεμιστήρες μπορούν επίσης να χρησιμοποιηθούν και σε πολύ υγρούς χώρους χωρίς να χρησιμοποιηθεί το σύστημα υγρασίας. Με τον τρόπο αυτό εκμεταλλευόμαστε την ήδη υπάρχουσα υγρασία του περιβάλλοντος χώρου.

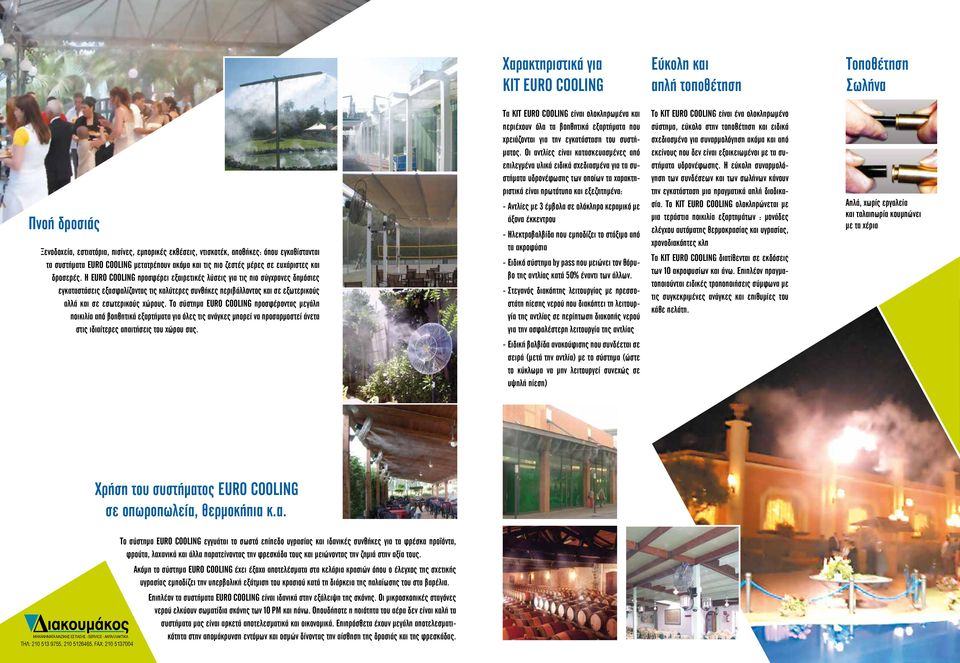

3 Χαρακτηριστικά για KIT EURO COOLING Εύκολη και απλή τοποθέτηση Τοποθέτηση Σωλήνα Πνοή δροσιάς Ξενοδοχεία, εστιατόρια, πισίνες, εμπορικές εκθέσεις, ντισκοτέκ, αποθήκες: όπου εγκαθίστανται τα συστήματα EURO COOLING μετατρέπουν ακόμα και τις πιο ζεστές μέρες σε ευχάριστες και δροσερές. Η EURO COOLING προσφέρει εξαιρετικές λύσεις για τις πιο σύγχρονες δημόσιες εγκαταστάσεις εξασφαλίζοντας τις καλύτερες συνθήκες περιβάλλοντος και σε εξωτερικούς αλλά και σε εσωτερικούς χώρους. Το σύστημα EURO COOLING προσφέροντας μεγάλη ποικιλία από βοηθητικά εξαρτήματα για όλες τις ανάγκες μπορεί να προσαρμοστεί άνετα στις ιδιαίτερες απαιτήσεις του χώρου σας. Τα ΚΙΤ EURO COOLING είναι ολοκληρωμένα και περιέχουν όλα τα βοηθητικά εξαρτήματα που χρειάζονται για την εγκατάσταση του συστήματος. Οι αντλίες είναι κατασκευασμένες από επιλεγμένα υλικά ειδικά σχεδιασμένα για τα συστήματα υδρονέφωσης των οποίων τα χαρακτηριστικά είναι πρωτότυπα και εξεζητημένα: - Αντλίες με 3 έμβολα σε ολόκληρο κεραμικό με άξονα έκκεντρου - Ηλεκτροβαλβίδα που εμποδίζει το στάξιμο από τα ακροφύσια - Ειδικό σύστημα by pass που μειώνει τον θόρυβο της αντλίας κατά 50% έναντι των άλλων. - Στεγανός διακόπτης λειτουργίας με πρεσσοστάτη πίεσης νερού που διακόπτει τη λειτουργία της αντλίας σε περίπτωση διακοπής νερού για την ασφαλέστερη λειτουργία της αντλίας - Ειδική βαλβίδα ανακούφισης που συνδέεται σε σειρά (μετά την αντλία) με το σύστημα (ώστε το κύκλωμα να μην λειτουργεί συνεχώς σε υψηλή πίεση) Το KIT EURO COOLING είναι ένα ολοκληρωμένο σύστημα, εύκολο στην τοποθέτηση και ειδικά σχεδιασμένο για συναρμολόγηση ακόμα και από εκείνους που δεν είναι εξοικειωμένοι με τα συστήματα υδρονέφωσης. Η εύκολη συναρμολόγηση των συνδέσεων και των σωλήνων κάνουν την εγκατάσταση μια πραγματικά απλή διαδικασία. Το KIT EURO COOLING ολοκληρώνεται με μια τεράστια ποικιλία εξαρτημάτων : μονάδες ελέγχου αυτόματης θερμοκρασίας και υγρασίας, χρονοδιακόπτες κλπ Τα KIT EURO COOLING διατίθενται σε εκδόσεις των 10 ακροφυσίων και άνω. Επιπλέον πραγματοποιούνται ειδικές τροποποιήσεις σύμφωνα με τις συγκεκριμένες ανάγκες και επιθυμίες του κάθε πελάτη. Απλά, χωρίς εργαλεία και ταλαιπωρία κουμπώνει με τα χέρια Χρήση του συστήματος EURO COOLING σε οπωροπωλεία, θερμοκήπια κ.α. Το σύστημα EURO COOLING εγγυάται το σωστό επίπεδο υγρασίας και ιδανικές συνθήκες για τα φρέσκα προϊόντα, φρούτα, λαχανικά και άλλα παρατείνοντας την φρεσκάδα τους και μειώνοντας την ζημιά στην αξία τους. Ακόμη το σύστημα EURO COOLING έχει έξοχα αποτελέσματα στα κελάρια κρασιών όπου ο έλεγχος της σχετικής υγρασίας εμποδίζει την υπερβολική εξάτμιση του κρασιού κατά τη διάρκεια της παλαίωσης του στα βαρέλια. Επιπλέον τα συστήματα EURO COOLING είναι ιδανικά στην εξάλειψη της σκόνης. Οι μικροσκοπικές σταγόνες νερού ελκύουν σωματίδια σκόνης των 10 ΡΜ και πάνω. Οπουδήποτε η ποιότητα του αέρα δεν είναι καλή τα συστήματα μας είναι αρκετά αποτελεσματικά και οικονομικά. Επιπρόσθετα έχουν μεγάλη αποτελεσματικότητα στην απομάκρυνση εντόμων και οσμών δίνοντας την αίσθηση της δροσιάς και της φρεσκάδας.

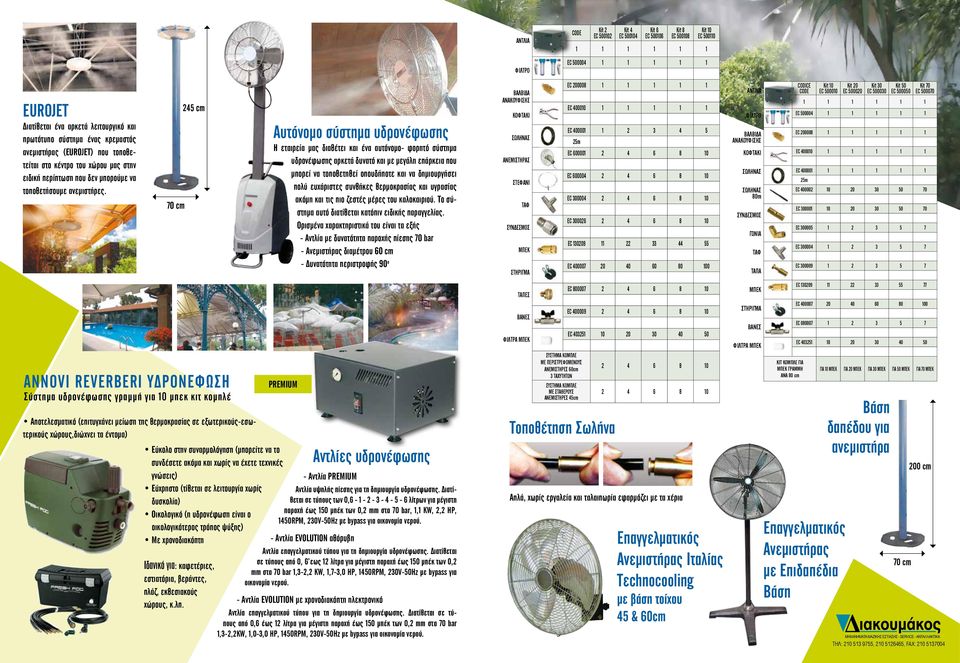

4 CODE Kit 2 EC Kit 4 EC Kit 6 EC Kit 8 EC Kit 10 EC ΦΙΛΤΡΟ EC EUROJET Διατίθεται ένα αρκετά λειτουργικό και πρωτότυπο σύστημα ένας κρεμαστός ανεμιστήρας (EUROJET) που τοποθετείται στο κέντρο του χώρου μας στην ειδική περίπτωση που δεν μπορούμε να τοποθετήσουμε ανεμιστήρες. 70 cm 245 cm Αυτόνομο σύστημα υδρονέφωσης Η εταιρεία μας διαθέτει και ένα αυτόνομο- φορητό σύστημα υδρονέφωσης αρκετά δυνατό και με μεγάλη επάρκεια που μπορεί να τοποθετηθεί οπουδήποτε και να δημιουργήσει πολύ ευχάριστες συνθήκες θερμοκρασίας και υγρασίας ακόμη και τις πιο ζεστές μέρες του καλοκαιριού. Το σύστημα αυτό διατίθεται κατόπιν ειδικής παραγγελίας. Ορισμένα χαρακτηριστικά του είναι τα εξής - Αντλία με δυνατότητα παροχής πίεσης 70 bar - Ανεμιστήρας διαμέτρου 60 cm - Δυνατότητα περιστροφής 90 ο ΒΑΛΒΙΔΑ ΑΝΑΚΟΥΦΙΣΗΣ ΚΟΦΤΑΚΙ ΑΝΕΜΙΣΤΗΡΑΣ ΣΤΕΦΑΝΙ ΤΑΦ ΣΥΝΔΕΣΜΟΣ ΜΠΕΚ ΣΤΗΡΙΓΜΑ EC EC EC m EC EC EC EC EC EC ΦΙΛΤΡΟ ΒΑΛΒΙΔΑ ΑΝΑΚΟΥΦΙΣΗΣ ΚΟΦΤΑΚΙ 80m ΣΥΝΔΕΣΜΟΣ ΓΩΝΙΑ ΤΑΦ ΤΑΠΑ CODICE CODE Kit 10 EC Kit 20 EC Kit 30 EC Kit 50 EC Kit 70 EC EC EC EC EC m EC EC EC EC EC ANNOVI REVERBERI ΥΔΡΟΝΕΦΩΣΗ Σύστημα υδρονέφωσης γραμμή για 10 μπεκ κιτ κομπλέ Αποτελεσματικό (επιτυγχάνει μείωση της θερμοκρασίας σε εξωτερικούς-εσωτερικούς χώρους,διώχνει τα έντομα) PREMIUM Εύκολο στην συναρμολόγηση (μπορείτε να το συνδέσετε ακόμα και χωρίς να έχετε τεχνικές γνώσεις) Εύχρηστο (τίθεται σε λειτουργία χωρίς δυσκολία) Οικολογικό (η υδρονέφωση είναι ο οικολογικότερος τρόπος ψύξης) Με χρονοδιακόπτη Ιδανικό για: καφετέριες, εστιατόρια, βεράντες, πλάζ, εκθεσιακούς χώρους, κ.λπ. Αντλίες υδρονέφωσης - Αντλία PREMIUM Αντλία υψηλής πίεσης για τη δημιουργία υδρονέφωσης. Διατίθεται σε τύπους των 0, λίτρων για μέγιστη παροχή έως 150 μπέκ των 0,2 mm στα 70 bar, 1,1 KW, 2,2 HP, 1450RPM, 230V-50Hz με bypass για οικονομία νερού. - Αντλία EVOLUTION αθόρυβη Αντλία επαγγελματικού τύπου για τη δημιουργία υδρονέφωσης. Διατίθεται σε τύπους από 0, 6 εως 12 λίτρα για μέγιστη παροχή έως 150 μπέκ των 0,2 mm στα 70 bar 1,3-2,2 KW, 1,7-3,0 HP, 1450RPM, 230V-50Hz με bypass για οικονομία νερού. - Αντλία EVOLUTION με χρονοδιακόπτη ηλεκτρονικό Αντλία επαγγελματικού τύπου για τη δημιουργία υδρονέφωσης. Διατίθεται σε τύπους από 0,6 έως 12 λίτρα για μέγιστη παροχή έως 150 μπέκ των 0,2 mm στα 70 bar 1,3-2,2KW, 1,0-3,0 HP, 1450RPM, 230V-50Hz με bypass για οικονομία νερού. ΤΑΠΕΣ ΒΑΝΕΣ ΦΙΛΤΡΑ ΜΠΕΚ ΣΥΣΤΗΜΑ ΚΟΜΠΛΕ ΜΕ ΠΕΡΙΣΤΡΕΦΟΜΕΝΟΥΣ ΑΝΕΜΙΣΤΗΡΕΣ 60cm 3 ΤΑΧΥΤΗΤΩΝ ΣΥΣΤΗΜΑ ΚΟΜΠΛΕ ΜΕ ΣΤΑΘΕΡΟΥΣ ΑΝΕΜΙΣΤΗΡΕΣ 45cm Τοποθέτηση Σωλήνα EC EC EC Απλά, χωρίς εργαλεία και ταλαιπωρία εφαρμόζει με τα χέρια Επαγγελματικός Ανεμιστήρας Iταλίας Τεchnocooling με βάση τοίχου 45 & 60cm ΜΠΕΚ ΣΤΗΡΙΓΜΑ ΒΑΝΕΣ ΦΙΛΤΡΑ ΜΠΕΚ ΚΙΤ ΚΟΜΠΛΕ ΓΙΑ ΜΠΕΚ ΓΡΑΜΜΗ ΑΝΑ 80 cm EC EC EC EC Επαγγελματικός Ανεμιστήρας με Επιδαπέδια Βάση ΓΙΑ 10 ΜΠΕΚ ΓΙΑ 20 ΜΠΕΚ ΓΙΑ 30 ΜΠΕΚ ΓΙΑ 50 ΜΠΕΚ ΓΙΑ 70 ΜΠΕΚ Βάση δαπέδου για ανεμιστήρα 70 cm 200 cm

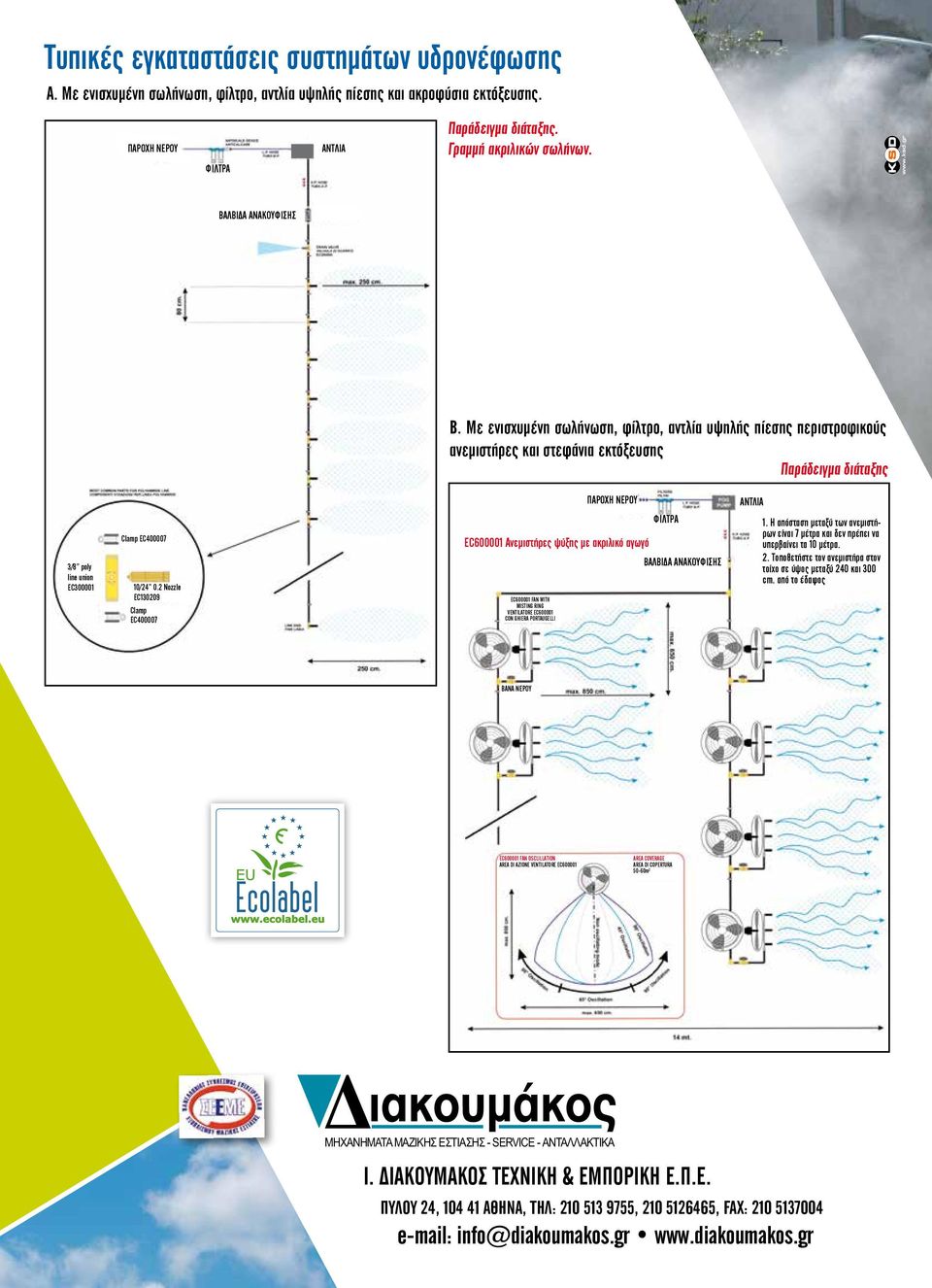

5 Τυπικές εγκαταστάσεις συστημάτων υδρονέφωσης Α. Με ενισχυμένη σωλήνωση, φίλτρο, αντλία υψηλής πίεσης και ακροφύσια εκτόξευσης. ΠΑΡΟΧΗ ΝΕΡΟΥ ΦΙΛΤΡΑ Παράδειγμα διάταξης. Γραμμή ακριλικών σωλήνων. ΒΑΛΒΙΔΑ ΑΝΑΚΟΥΦΙΣΗΣ Β. Με ενισχυμένη σωλήνωση, φίλτρο, αντλία υψηλής πίεσης περιστροφικούς ανεμιστήρες και στεφάνια εκτόξευσης Παράδειγμα διάταξης 3/8 poly line union EC Clamp EC / Nozzle EC Clamp EC ΦΙΛΤΡΑ ΕC Ανεμιστήρες ψύξης με ακριλικό αγωγό ΒΑΛΒΙΔΑ ΑΝΑΚΟΥΦΙΣΗΣ ΕC FAN WITH MISTING RING VENTILATORE EC CON GHIERA PORTAUGELLI ΠΑΡΟΧΗ ΝΕΡΟΥ 1. Η απόσταση μεταξύ των ανεμιστήρων είναι 7 μέτρα και δεν πρέπει να υπερβαίνει τα 10 μέτρα. 2. Τοποθετήστε τον ανεμιστήρα στον τοίχο σε ύψος μεταξύ 240 και 300 cm. από το έδαφος ΒΑΝΑ ΝΕΡΟΥ ΕC FAN OSCLILLATION AREA DI AZIONE VENTILATORE EC AREA COVERAGE AREA DI COPERTURA 50-60m 2 Ι. ΔΙΑΚΟΥΜΑΚΟΣ ΤΕΧΝΙΚΗ & ΕΜΠΟΡΙΚΗ Ε.Π.Ε. ΠΥΛΟΥ 24, ΑΘΗΝΑ, info@diakoumakos.gr
