1 Dell Precision 5520 Owner's Manual Regulatory Model: P56F Regulatory Type: P56F001

2 Σημείωση, προσοχή και προειδοποίηση ΣΗΜΕΙΩΣΗ Η ΣΗΜΕΙΩΣΗ υποδεικνύει σημαντικές πληροφορίες που σας βοηθούν να χρησιμοποιείτε καλύτερα το προϊόν σας. ΠΡΟΣΟΧΗ Η ΠΡΟΣΟΧΗ υποδεικνύει είτε ενδεχόμενη ζημιά στο υλισμικό είτε απώλεια δεδομένων και σας ενημερώνει για τον τρόπο με τον οποίο μπορείτε να αποφύγετε το πρόβλημα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η ΠΡΟΕΙΔΟΠΟΙΗΣΗ υποδεικνύει ότι υπάρχει το ενδεχόμενο να προκληθεί υλική ζημιά, τραυματισμός ή θάνατος Dell Inc. ή οι θυγατρικές της. Με επιφύλαξη κάθε νόμιμου δικαιώματος. Οι ονομασίες Dell, EMC και άλλα συναφή εμπορικά σήματα είναι εμπορικά σήματα της Dell Inc. ή των θυγατρικών της. Όλα τα υπόλοιπα εμπορικά σήματα ενδέχεται να είναι εμπορικά σήματα των αντίστοιχων κατόχων τους Rev. A02

3 Contents 1 Εκτέλεση εργασιών στον υπολογιστή σας... 5 Απενεργοποίηση του υπολογιστή σας... 5 Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας...5 Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας Πλαίσιο υπολογιστή...7 Επισκόπηση συστήματος...7 Συνδυασμοί πλήκτρων πρόσβασης Αφαίρεση και εγκατάσταση εξαρτημάτων...11 Συνιστώμενα εργαλεία...11 Κάλυμμα βάσης Αφαίρεση του καλύμματος της βάσης...11 Εγκατάσταση του καλύμματος της βάσης...12 Μπαταρία...12 Προφυλάξεις για τις μπαταρίες ιόντων λιθίου Αφαίρεση της μπαταρίας Εγκατάσταση της μπαταρίας Μονάδα δίσκου στερεάς κατάστασης (Solid State Drive (SSD)) PCIe...14 Αφαίρεση της μονάδας δίσκου στερεάς κατάστασης (SSD)...14 Εγκατάσταση της μονάδας δίσκου στερεάς κατάστασης...14 Σκληρός δίσκος...15 Αφαίρεση του σκληρού δίσκου Εγκατάσταση του σκληρού δίσκου Ηχείο...16 Αφαίρεση των ηχείων...16 Εγκατάσταση των ηχείων...17 Μπαταρία σε σχήμα νομίσματος Αφαίρεση της μπαταρίας σε σχήμα νομίσματος...17 Εγκατάσταση της μπαταρίας σε σχήμα νομίσματος Πληκτρολόγιο Αφαίρεση του πληκτρολογίου...18 Εγκατάσταση του πληκτρολογίου...20 Κάρτα WLAN...20 Αφαίρεση της κάρτας WLAN...20 Εγκατάσταση της κάρτας WLAN...21 Μονάδα μνήμης Αφαίρεση της μονάδας (των μονάδων) μνήμης Εγκατάσταση της μονάδας (των μονάδων) μνήμης Ανεμιστήρας συστήματος...22 Αφαίρεση των ανεμιστήρων Εγκατάσταση των ανεμιστήρων Ψύκτρα...24 Αφαίρεση της ψύκτρας...24 Contents 3

4 Εγκατάσταση της ψύκτρας Θύρα συνδέσμου τροφοδοσίας Αφαίρεση του συνδέσμου της εισόδου DC...25 Εγκατάσταση της θύρας του προσαρμογέα εισόδου DC...26 Κάλυμμα κεραίας Αφαίρεση του καλύμματος της κεραίας...26 Εγκατάσταση του καλύμματος της κεραίας...27 Διάταξη οθόνης...28 Αφαίρεση της διάταξης της οθόνης...28 Εγκατάσταση της διάταξης της οθόνης...29 Πλακέτα συστήματος Αφαίρεση της πλακέτας συστήματος Εγκατάσταση της πλακέτας συστήματος...31 Στήριγμα παλάμης Αφαίρεση της διάταξης του στηρίγματος παλάμης...31 Εγκατάσταση της διάταξης του στηρίγματος παλάμης Διαγνωστικά Διαγνωστικά βελτιωμένης αξιολόγησης του συστήματος πριν από την εκκίνηση (Enhanced Pre-Boot System Assessment (epsa)) Λυχνίες κατάστασης συσκευών Επιλογές στο πρόγραμμα System Setup (Ρύθμιση συστήματος) Τεχνικές προδιαγραφές Επικοινωνία με την Dell Contents

5 Εκτέλεση εργασιών στον υπολογιστή σας Απενεργοποίηση του υπολογιστή σας ΠΡΟΣΟΧΗ Για να μη χαθούν δεδομένα, αποθηκεύστε και κλείστε όλα τα ανοικτά αρχεία και τερματίστε όλα τα ανοικτά προγράμματα προτού σβήσετε τον υπολογιστή σας. Μπορείτε να απενεργοποιήσετε τον υπολογιστή σας με δύο τρόπους: 1. Χρήση του κουμπιού λειτουργίας 2. Χρήση του μενού των συμβόλων Χρήση κουμπιού λειτουργίας 1. Πατήστε παρατεταμένα το κουμπί λειτουργίας για να απενεργοποιήσετε την οθόνη. Χρήση συμβόλων 1. Σαρώστε από το δεξί άκρο της οθόνης για να αποκτήσετε πρόσβαση στο μενού Charms (Σύμβολα). 2. Αγγίξτε το εικονίδιο Settings (Ρυθμίσεις) > Power (Λειτουργία) > (Shut down) Τερματισμός λειτουργίας για να απενεργοποιήσετε τον υπολογιστή. Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας 1. Βεβαιωθείτε ότι η επιφάνεια εργασίας σας είναι επίπεδη και καθαρή για να μη γρατζουνιστεί το κάλυμμα του υπολογιστή. 2. Απενεργοποιήστε τον υπολογιστή σας. 3. Αν ο υπολογιστής είναι συνδεδεμένος με κάποια συσκευή σύνδεσης, αποσυνδέστε τον. 4. Αποσυνδέστε όλα τα καλώδια δικτύου από τον υπολογιστή (εάν υπάρχουν). ΠΡΟΣΟΧΗ Αν ο υπολογιστής σας διαθέτει θύρα RJ45, αποσυνδέστε το καλώδιο δικτύου βγάζοντάς το πρώτα από τον υπολογιστή σας. 5. Αποσυνδέστε τον υπολογιστή σας και όλες τις προσαρτημένες συσκευές από τις ηλεκτρικές τους πρίζες. 6. Ανοίξτε την οθόνη. 7. Πιέστε παρατεταμένα το κουμπί λειτουργίας για λίγα δευτερόλεπτα ώστε να γειωθεί η πλακέτα συστήματος. ΠΡΟΣΟΧΗ Για προστασία από ηλεκτροπληξία, αποσυνδέστε τον υπολογιστή σας από την πρίζα, πριν εκτελέσετε το βήμα 8. ΠΡΟΣΟΧΗ Προς αποφυγή ηλεκτροστατικής εκκένωσης, γειωθείτε χρησιμοποιώντας μεταλλικό περικάρπιο γείωσης ή αγγίζοντας κατά διαστήματα κάποια άβαφη μεταλλική επιφάνεια την ίδια στιγμή που έρχεστε σε επαφή με έναν σύνδεσμο στο πίσω μέρος του υπολογιστή. 8. Αφαιρέστε κάθε εγκατεστημένη ExpressCard ή έξυπνη κάρτα από τις αντίστοιχες υποδοχές. 1 Εκτέλεση εργασιών στον υπολογιστή σας 5

6 Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας Αφού ολοκληρώσετε τις διαδικασίες επανατοποθέτησης, βεβαιωθείτε ότι συνδέσατε κάθε εξωτερική συσκευή, κάρτα και καλώδιο προτού θέσετε σε λειτουργία τον υπολογιστή σας. ΠΡΟΣΟΧΗ Για να μην πάθει ζημιά ο υπολογιστής, πρέπει να χρησιμοποιείτε μόνο την μπαταρία που είναι σχεδιασμένη για τον συγκεκριμένο υπολογιστή Dell. Μη χρησιμοποιείτε μπαταρίες που είναι σχεδιασμένες για άλλους υπολογιστές Dell. 1. Συνδέστε κάθε εξωτερική συσκευή, όπως συσκευή προσομοίωσης θυρών, δευτερεύουσα μπαταρία ή βάση μέσων και επανατοποθετήστε κάθε κάρτα, π.χ. ExpressCard. 2. Συνδέστε κάθε καλώδιο τηλεφώνου ή δικτύου στον υπολογιστή σας. ΠΡΟΣΟΧΗ Για να συνδέσετε ένα καλώδιο δικτύου, συνδέστε πρώτα το ένα του βύσμα στη συσκευή δικτύου και ύστερα το άλλο βύσμα στον υπολογιστή. 3. Επανατοποθετήστε την μπαταρία. 4. Συνδέστε τον υπολογιστή σας και όλες τις προσαρτημένες συσκευές στις ηλεκτρικές τους πρίζες. 5. Ενεργοποιήστε τον υπολογιστή σας. 6 Εκτέλεση εργασιών στον υπολογιστή σας

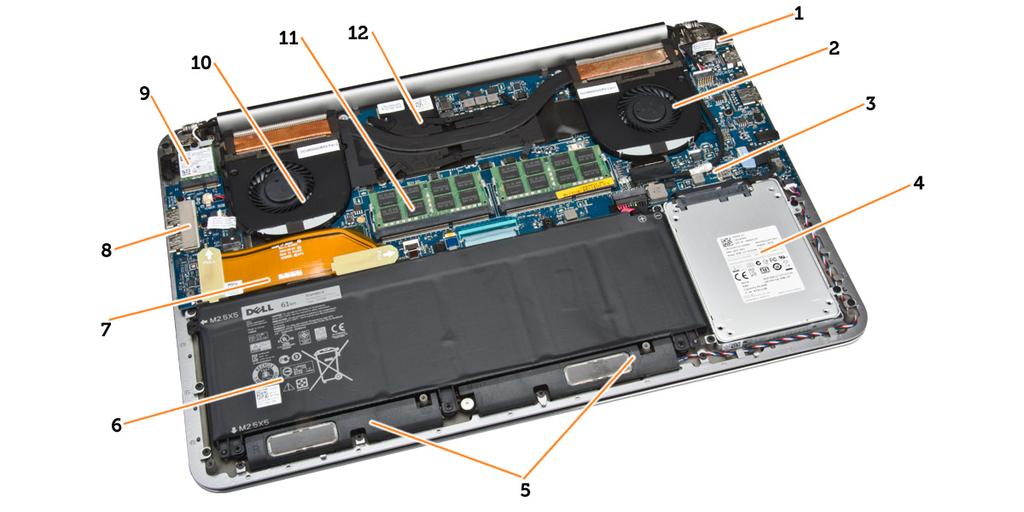

7 2 Πλαίσιο υπολογιστή Σε αυτό το κεφάλαιο παρουσιάζονται οι διάφορες όψεις του πλαισίου με τις θύρες και τους συνδέσμους και περιγράφονται οι συνδυασμοί των πλήκτρων FN. Θέματα: Επισκόπηση συστήματος Συνδυασμοί πλήκτρων πρόσβασης Επισκόπηση συστήματος Αριθμός 1. Εσωτερική όψη Πίσω μέρος 1. θύρα ισχύος 2. ανεμιστήρα συστήματος 3. πλακέτα συστήματος 4. σκληρός δίσκος 5. ηχεία 6. μπαταρία 7. καλώδιο πλακέτας I/O 8. πλακέτα I/O 9. κάρτα WLAN 10. ανεμιστήρας κάρτας γραφικών 11. μονάδες μνήμης 12. ψύκτρα Πλαίσιο υπολογιστή 7

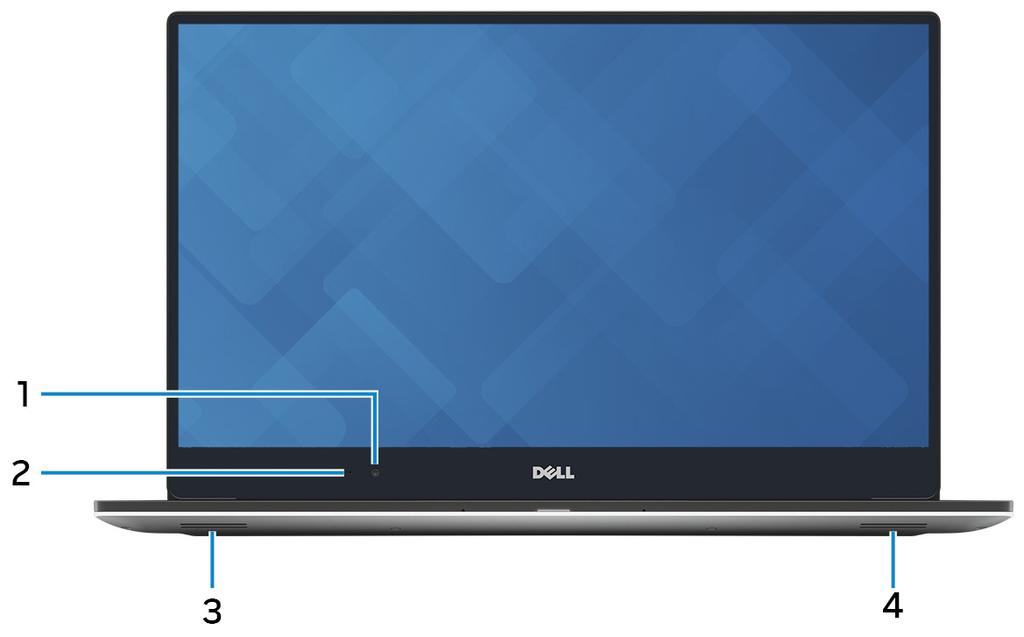

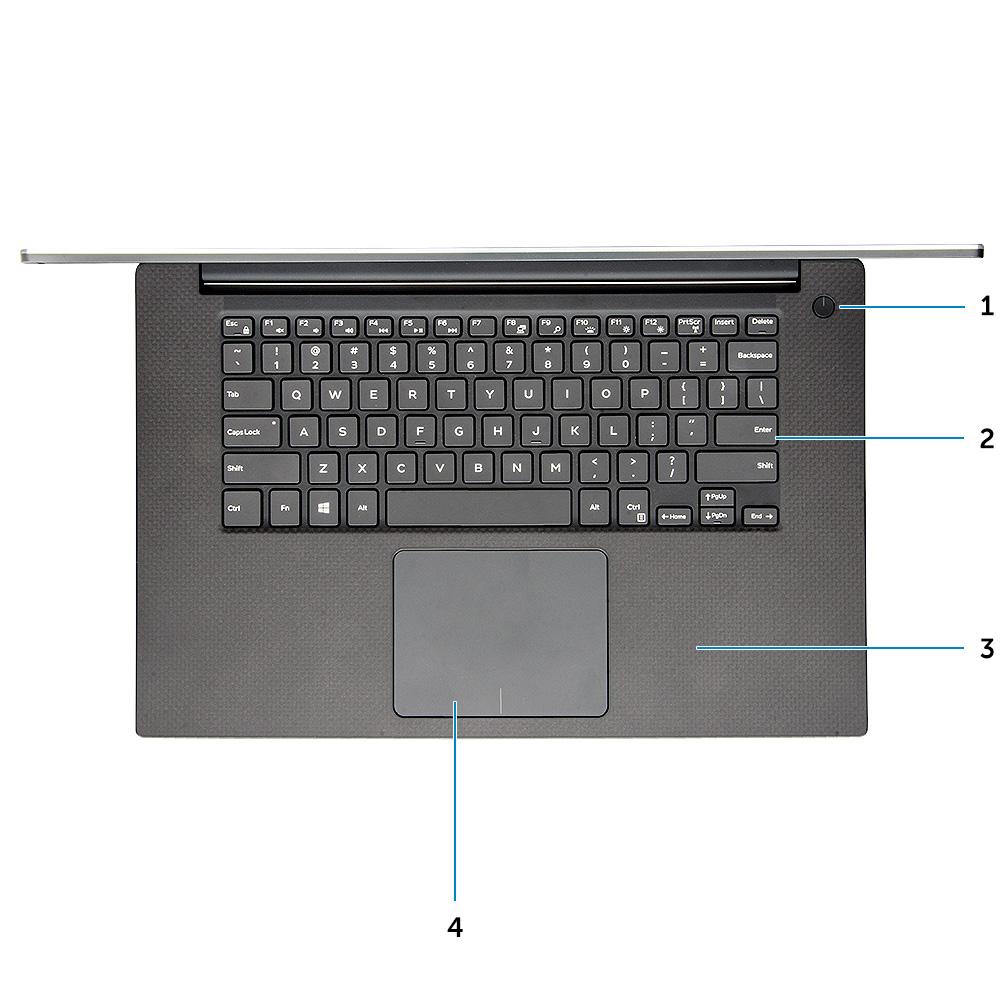

8 Αριθμός 2. Μπροστινή όψη 1. Κουμπί λειτουργίας 2. Πληκτρολόγιο 3. Στήριγμα παλάμης 4. Επιφάνεια αφής Αριθμός 3. Όψη μπροστινού ανοίγματος 1. Κάμερα 2. Λυχνία κατάστασης κάμερας 3. Αριστερό ηχείο 4. Δεξί ηχείο 8 Πλαίσιο υπολογιστή

9 Αριθμός 4. Αριστερή όψη 1. Θύρα τροφοδοσίας 2. Θύρα USB 3.0 με PowerShare 3. Θύρα HDMI 4. Θύρα Thunderbolt 3 5. Θύρα κεφαλοσυσκευής Αριθμός 5. Δεξιά όψη 1. Μονάδα ανάγνωσης καρτών μνήμης 2. Θύρα USB 3.0 με PowerShare 3. Λυχνίες κατάστασης μπαταρίας 4. Κουμπί κατάστασης μπαταρίας 5. Υποδοχή κλειδαριάς ασφαλείας Kensington Συνδυασμοί πλήκτρων πρόσβασης Στον παρακάτω πίνακα παρατίθενται οι συνδυασμοί πλήκτρων πρόσβασης. Πίνακας 1. Συνδυασμός πλήκτρων πρόσβασης Συνδυασμός πλήκτρων Fn Precision 5520 Fn+ESC Fn+ F1 Fn+ F2 Fn+ F3 Εναλλαγή Fn Σίγαση ηχείου Μείωση έντασης ήχου Αύξηση έντασης ήχου Πλαίσιο υπολογιστή 9

10 Συνδυασμός πλήκτρων Fn Precision 5520 Fn+ F4 Αναπαραγωγή προς τα πίσω Fn+ F5 Αναπαραγωγή/Παύση Fn+ F6 Αναπαραγωγή προς τα εμπρός Fn+ F8 Εναλλαγή οθόνης (Win + P) Fn+ F9 Αναζήτηση Fn+ F10 Αύξηση φωτεινότητας οπισθοφωτισμού πληκτρολογίου Fn+ F11 Μείωση φωτεινότητας οθόνης Fn+ F12 Αύξηση φωτεινότητας οθόνης Fn+ PrtScr Wireless (Ασύρματη σύνδεση) 10 Πλαίσιο υπολογιστή

11 Αφαίρεση και εγκατάσταση εξαρτημάτων Συνιστώμενα εργαλεία Για τις διαδικασίες που παρατίθενται στο έγγραφο ενδέχεται να απαιτούνται τα εξής εργαλεία: Μικρό κατσαβίδι με πλακέ μύτη Σταυροκατσάβιδο #0 Σταυροκατσάβιδο #1 Κατσαβίδι T5 για βίδες με αστεροειδή κεφαλή (Torx) Μικρή πλαστική σφήνα Κάλυμμα βάσης Αφαίρεση του καλύμματος της βάσης 1. Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2. Κλείστε την οθόνη και γυρίστε ανάποδα τον υπολογιστή. 3. Γυρίστε ανάποδα το πτερύγιο με το σήμα του συστήματος (1) και αφαιρέστε τις δέκα βίδες M2x3 που συγκρατούν το κάλυμμα της βάσης στον υπολογιστή (2). ΣΗΜΕΙΩΣΗ Χρησιμοποιήστε κατσαβίδι #5 για βίδες με αστεροειδή κεφαλή (Torx) για τις βίδες στη βάση και σταυροκατσάβιδο για τις δύο βίδες M2x8 μέσα στο πτερύγιο με το σήμα Ανακινήστε τις άκρες του καλύμματος της βάσης και σηκώστε το για να το αφαιρέσετε από τον υπολογιστή. Αφαίρεση και εγκατάσταση εξαρτημάτων 11

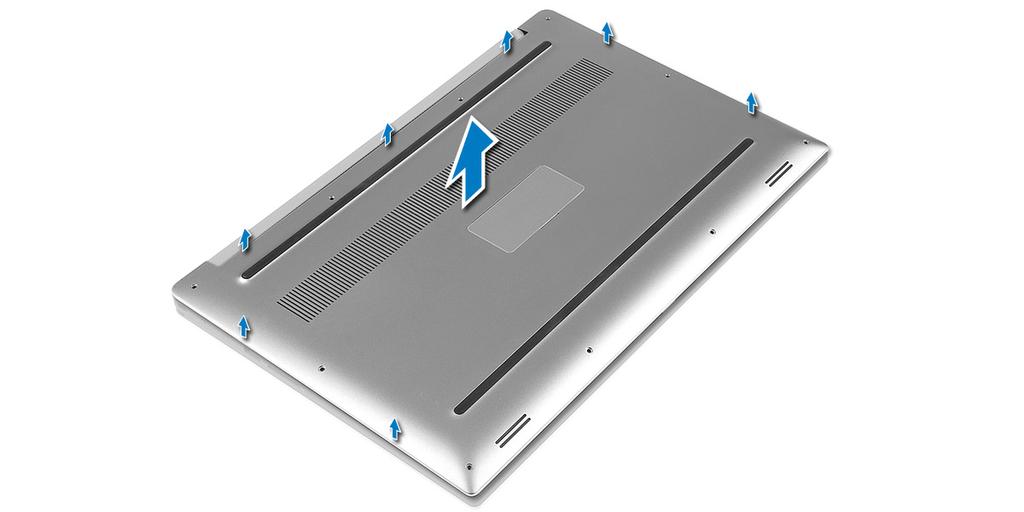

12 Εγκατάσταση του καλύμματος της βάσης 1. Τοποθετήστε το κάλυμμα της βάσης επάνω στον υπολογιστή και κουμπώστε το στη σωστή του θέση. 2. Σφίξτε τις δέκα βίδες M2x3 για να στερεώσετε το κάλυμμα της βάσης στον υπολογιστή. ΣΗΜΕΙΩΣΗ Χρησιμοποιήστε κατσαβίδι #5 για βίδες με αστεροειδή κεφαλή (Torx) για τις βίδες της βάσης και σταυροκατσάβιδο για τις δύο βίδες M2x8 στο πτερύγιο με το σήμα του συστήματος. 3. Γυρίστε ανάποδα το πτερύγιο με το σήμα του συστήματος και κουμπώστε το στη σωστή του θέση. 4. Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μπαταρία Προφυλάξεις για τις μπαταρίες ιόντων λιθίου ΠΡΟΣΟΧΗ Επιδείξτε προσοχή κατά τον χειρισμό μπαταριών ιόντων λιθίου. Εκφορτίστε την μπαταρία όσο το δυνατόν περισσότερο προτού την αφαιρέσετε από το σύστημα. Αυτό μπορεί να γίνει με την αποσύνδεση του προσαρμογέα ισχύος AC από το σύστημα, ώστε να μπορέσει να εκφορτιστεί η μπαταρία. Mην συνθλίψετε, πετάξετε, κόψετε ή τρυπήσετε την μπαταρία με ξένα αντικείμενα. Μην εκθέσετε την μπαταρία σε υψηλές θερμοκρασίες ή μην αποσυναρμολογήσετε τις συστοιχίες και τα στοιχεία της μπαταρίας. Μην ασκήσετε πίεση στην επιφάνεια της μπαταρίας. Μην λυγίσετε την μπαταρία. Μην χρησιμοποιήσετε εργαλεία οποιουδήποτε είδους για να ξεσφηνώσετε την μπαταρία. Φροντίστε να μην χάσετε ή τοποθετήσετε λανθασμένα τις βίδες κατά τη συντήρηση του προϊόντος, ώστε να αποφευχθεί τυχόν ακούσιο τρύπημα ή ζημιά στην μπαταρία και τα άλλα στοιχεία του συστήματος. Εάν μια μπαταρία διασταλεί και σφηνώσει σε μια συσκευή, μην προσπαθήσετε να την βγάλετε, γιατί η διάτρηση, η κάμψη ή η σύνθλιψη μιας μπαταρίας ιόντων λιθίου μπορεί να είναι επικίνδυνη. Σε μια τέτοια περίπτωση, επικοινωνήστε με την τεχνική υποστήριξη της Dell για βοήθεια και περαιτέρω οδηγίες. Εάν μια μπαταρία διασταλεί και σφηνώσει στον υπολογιστή σας, μην προσπαθήσετε να τη βγάλετε, γιατί η διάτρηση, η κάμψη ή η σύνθλιψη μιας μπαταρίας ιόντων λιθίου μπορεί να είναι επικίνδυνη. Σε μια τέτοια 12 Αφαίρεση και εγκατάσταση εξαρτημάτων

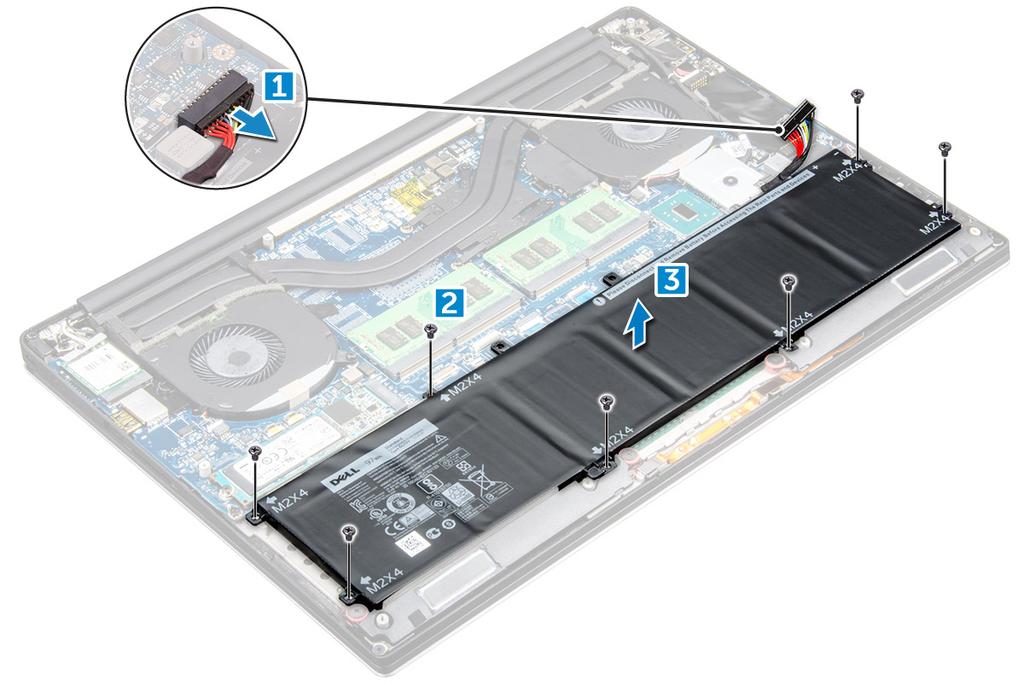

13 περίπτωση, επικοινωνήστε με την τεχνική υποστήριξη της Dell για βοήθεια και περαιτέρω οδηγίες. Ανατρέξτε στη διεύθυνση Αγοράζετε πάντα αυθεντικές μπαταρίες από τη διεύθυνση ή από εξουσιοδοτημένους συνεργάτες και μεταπωλητές της Dell. Αφαίρεση της μπαταρίας ΣΗΜΕΙΩΣΗ Εκφορτίστε την μπαταρία όσο το δυνατόν περισσότερο προτού την αφαιρέσετε από το σύστημα. Αυτό μπορεί να γίνει με αποσύνδεση του προσαρμογέα ισχύος AC από το σύστημα (ενώ το σύστημα είναι ενεργοποιημένο) για να μπορέσει το σύστημα να εκφορτίσει την μπαταρία. 1. Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2. Αφαιρέστε το κάλυμμα της βάσης. 3. Για να αφαιρέσετε την μπαταρία, εκτελέστε τα εξής βήματα: a) Αποσυνδέστε το καλώδιο της μπαταρίας από την πλακέτα συστήματος [1]. b) Αφαιρέστε τις εφτά βίδες M2x4 που συγκρατούν την μπαταρία στον υπολογιστή [2]. c) Σηκώστε την μπαταρία για να την αποσπάσετε από τον υπολογιστή [3]. Μην ασκήσετε πίεση στην επιφάνεια της μπαταρίας Μην τη λυγίσετε Μην χρησιμοποιήσετε εργαλεία οποιουδήποτε είδους για να ξεσφηνώσετε την μπαταρία Αν δεν μπορείτε να αφαιρέσετε την μπαταρία τηρώντας τους παραπάνω περιορισμούς, επικοινωνήστε με την τεχνική υποστήριξη της Dell Εγκατάσταση της μπαταρίας 1. Τοποθετήστε και ευθυγραμμίστε την μπαταρία μέσα στο φατνίο της. 2. Σφίξτε τις εφτά βίδες M2x4 που συγκρατούν την μπαταρία στον υπολογιστή. 3. Συνδέστε το καλώδιο της μπαταρίας στην πλακέτα συστήματος. 4. Εγκαταστήστε το κάλυμμα της βάσης. Αφαίρεση και εγκατάσταση εξαρτημάτων 13

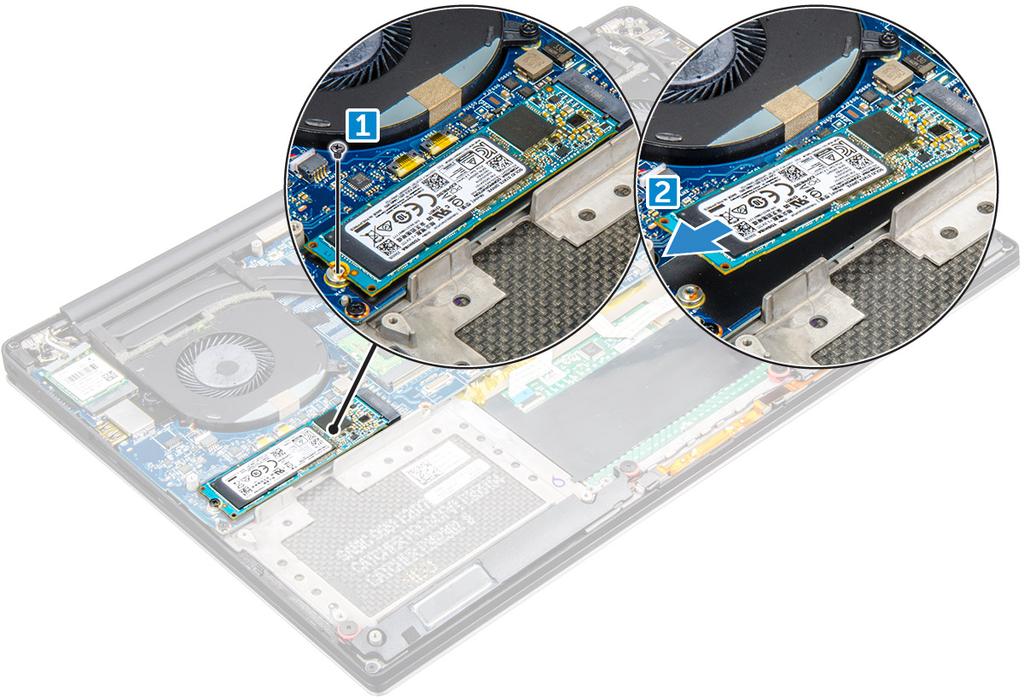

14 5. Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μονάδα δίσκου στερεάς κατάστασης (Solid State Drive (SSD)) PCIe Αφαίρεση της μονάδας δίσκου στερεάς κατάστασης (SSD) 1. Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2. Αφαιρέστε τα εξής εξαρτήματα: a) Κάλυμμα βάσης b) μπαταρία 3. Αφαιρέστε τη βίδα που συγκρατεί τη μονάδα δίσκου στερεάς κατάστασης (SSD) στην πλακέτα συστήματος [1]. Στη συνέχεια, τραβήξτε τη μονάδα SSD έξω από την υποδοχή της στην πλακέτα συστήματος [2]. Εγκατάσταση της μονάδας δίσκου στερεάς κατάστασης 1. Προσαρτήστε το θερμικό υπόθεμα στη μονάδα δίσκου στερεάς κατάστασης. ΣΗΜΕΙΩΣΗ Το θερμικό υπόθεμα μπορεί να χρησιμοποιηθεί μόνο για κάρτα PCIe SSD. 2. Περάστε συρτά και γυρτά τη μονάδα δίσκου στερεάς κατάστασης μέσα στην υποδοχή της. 3. Πιέστε προς τα κάτω το άλλο άκρο της μονάδας δίσκου στερεάς κατάστασης και επανατοποθετήστε τη βίδα M2 x 3 που συγκρατεί τη μονάδα στην πλακέτα συστήματος. 4. Εγκαταστήστε τα εξής εξαρτήματα: a) μπαταρία b) κάλυμμα βάσης 5. Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 14 Αφαίρεση και εγκατάσταση εξαρτημάτων

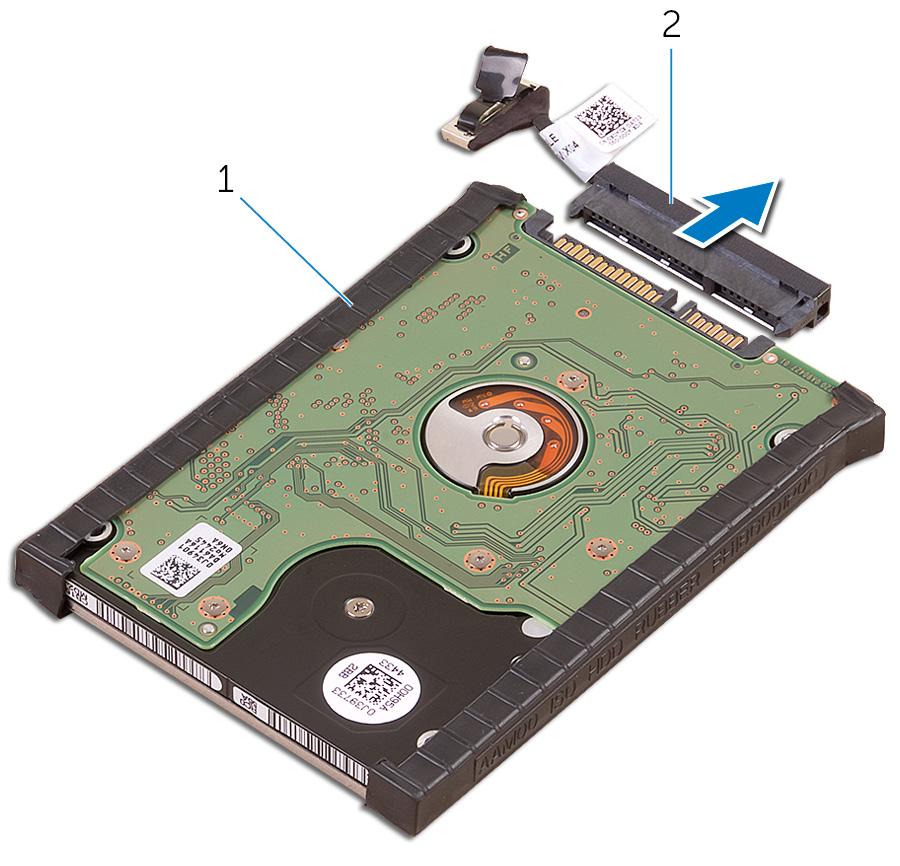

15 Σκληρός δίσκος Αφαίρεση του σκληρού δίσκου 1. Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2. Αφαιρέστε τα εξής εξαρτήματα: a) Κάλυμμα βάσης b) μπαταρία 3. Για να αφαιρέσετε το υποστήριγμα του σκληρού δίσκου από τον υπολογιστή, εκτελέστε τα εξής βήματα: a) Αφαιρέστε τις τέσσερις βίδες M2x4 που συγκρατούν το υποστήριγμα του σκληρού δίσκου στον υπολογιστή [1]. b) Σηκώστε τη θήκη του σκληρού δίσκου [2] και αφαιρέστε τη από τη διάταξή του [3]. 4. Για να αφαιρέσετε τον σκληρό δίσκο, εκτελέστε τα εξής βήματα: a) Αποσυνδέστε το καλώδιο του σκληρού δίσκου από την πλακέτα συστήματος [1]. b) Σηκώστε τον σκληρό δίσκο και αφαιρέστε τον από τη διάταξη του στηρίγματος παλάμης [2]. 5. Αποσυνδέστε την ενδιάμεση διάταξη του σκληρού δίσκου από τη διάταξη του σκληρού δίσκου και, στη συνέχεια, αφαιρέστε τα καλύμματα του σκληρού δίσκου. Αφαίρεση και εγκατάσταση εξαρτημάτων 15

16 Εγκατάσταση του σκληρού δίσκου 1. Τοποθετήστε επάνω στον σκληρό δίσκο τα καλύμματά του. 2. Συνδέστε στη διάταξη του σκληρού δίσκου την ενδιάμεση διάταξή του. 3. Τοποθετήστε τη διάταξη του σκληρού δίσκου επάνω στη διάταξη του στηρίγματος παλάμης. 4. Συνδέστε το καλώδιο του σκληρού δίσκου στην πλακέτα συστήματος. 5. Ευθυγραμμίστε τις οπές για τις βίδες στη θήκη μονάδας σκληρού δίσκου με τις αντίστοιχες οπές στη διάταξη του σκληρού δίσκου. 6. Επανατοποθετήστε τις τέσσερις βίδες M2x4 που συγκρατούν τη θήκη του σκληρού δίσκου στη διάταξη του στηρίγματος παλάμης. 7. Εγκαταστήστε τα εξής εξαρτήματα: a) μπαταρία b) κάλυμμα βάσης 8. Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Ηχείο Αφαίρεση των ηχείων 1. Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2. Αφαιρέστε τα εξής εξαρτήματα: a) Κάλυμμα βάσης b) μπαταρία 3. Για να αφαιρέσετε το ηχείο, εκτελέστε τα εξής βήματα: a) Αποσυνδέστε το καλώδιο των ηχείων από την πλακέτα συστήματος [1]. b) Αφαιρέστε τις 4 βίδες M2x2 που συγκρατούν τα ηχεία στον υπολογιστή [2]. c) Σηκώστε τα ηχεία μαζί με το καλώδιό τους για να τα αποσπάσετε από τον υπολογιστή [3]. 16 Αφαίρεση και εγκατάσταση εξαρτημάτων

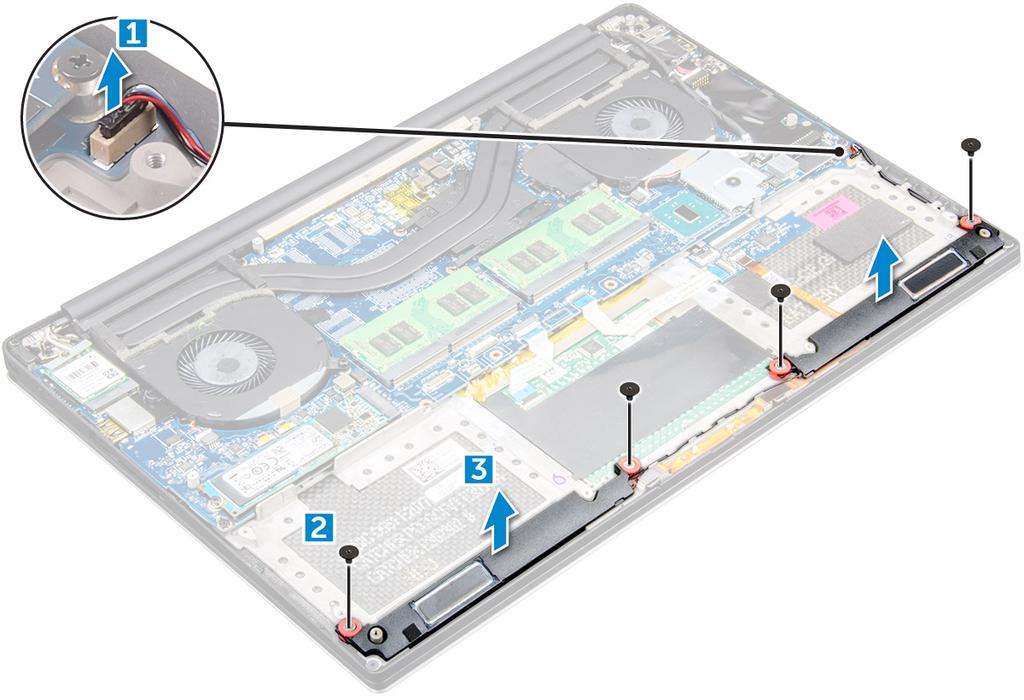

17 Εγκατάσταση των ηχείων 1. Χρησιμοποιώντας τα σημεία ευθυγράμμισης τοποθετήστε τα ηχεία επάνω στη διάταξη του στηρίγματος παλάμης. 2. Επανατοποθετήστε τις τέσσερις βίδες M2x2 που συγκρατούν τα ηχεία στη διάταξη του στηρίγματος παλάμης. 3. Περάστε τα καλώδια των ηχείων στη διαδρομή τους μέσα από τους οδηγούς της στη διάταξη του στηρίγματος παλάμης. 4. Συνδέστε το καλώδιο των ηχείων στην πλακέτα συστήματος. 5. Εγκαταστήστε τα εξής εξαρτήματα: a) μπαταρία b) κάλυμμα βάσης 6. Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μπαταρία σε σχήμα νομίσματος Αφαίρεση της μπαταρίας σε σχήμα νομίσματος 1. Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. ΠΡΟΣΟΧΗ Η αφαίρεση της μπαταρίας σε σχήμα νομίσματος επαναφέρει τις ρυθμίσεις BIOS στις προεπιλογές. Συνιστούμε να σημειώσετε τις ρυθμίσεις του BIOS προτού αφαιρέσετε την μπαταρία σε σχήμα νομίσματος. 2. Αφαιρέστε τα εξής εξαρτήματα: a) κάλυμμα βάσης b) μπαταρία c) Κάρτα WLAN d) σκληρός δίσκος e) ανεμιστήρες f) διάταξη ψύκτρας g) μονάδες μνήμης h) πλακέτα συστήματος Αφαίρεση και εγκατάσταση εξαρτημάτων 17

18 3. Για να αφαιρέσετε την μπαταρία σε σχήμα νομίσματος, εκτελέστε τα εξής βήματα: a) Γυρίστε ανάποδα την πλακέτα συστήματος. b) Σηκώστε την μπαταρία σε σχήμα νομίσματος [1]. c) Αποσυνδέστε το καλώδιο [2] της μπαταρίας σε σχήμα νομίσματος από την πλακέτα συστήματος [3]. Εγκατάσταση της μπαταρίας σε σχήμα νομίσματος 1. Επανατοποθετήστε ξανά την μπαταρία σε σχήμα νομίσματος στην υποδοχή της μέσα στον υπολογιστή. 2. Συνδέστε το καλώδιο της μπαταρίας σε σχήμα νομίσματος στην πλακέτα συστήματος. 3. Γυρίστε ανάποδα την πλακέτα συστήματος. 4. Εγκαταστήστε τα εξής εξαρτήματα: a) Πλακέτα συστήματος b) Μνήμη c) Διάταξη ψύκτρας d) Ανεμιστήρες e) Σκληρός δίσκος f) Κάρτα WLAN g) Μπαταρία h) Κάλυμμα βάσης 5. Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Πληκτρολόγιο Αφαίρεση του πληκτρολογίου 1. Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2. Αφαιρέστε τα εξής εξαρτήματα: a) κάλυμμα βάσης b) μπαταρία c) ανεμιστήρες d) ψύκτρα e) SSD f) μονάδα μνήμης g) πλακέτα συστήματος 3. Για να αποσυνδέσετε τους συνδέσμους του πληκτρολογίου και του οπίσθιου φωτισμού του από τον υπολογιστή, εκτελέστε τα βήματα που ακολουθούν. 18 Αφαίρεση και εγκατάσταση εξαρτημάτων

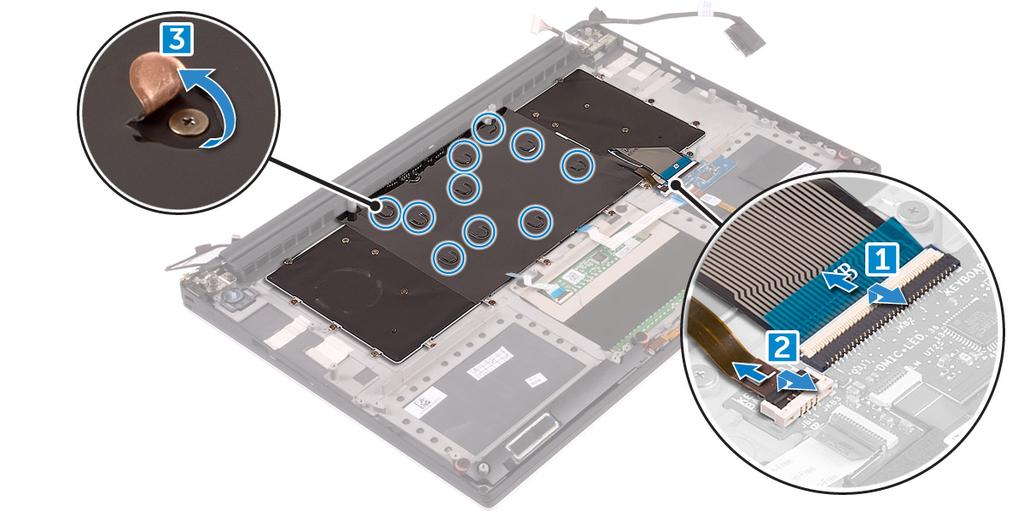

19 a) Ανασηκώστε την ασφάλεια του συνδέσμου [1] και αποσυνδέστε τα καλώδια από τους συνδέσμους [2]. b) Σηκώστε τα προστατευτικά καλύμματα των βιδών [3]. 4. Αποσπάστε το καλώδιο LVDS από τη διαδρομή του [1] και, στη συνέχεια, αφαιρέστε τις 31 βίδες M1,6 x 1,5 που συγκρατούν το πληκτρολόγιο στον υπολογιστή [2]. 5. Σηκώστε το πληκτρολόγιο και αφαιρέστε το από τον υπολογιστή. Αφαίρεση και εγκατάσταση εξαρτημάτων 19

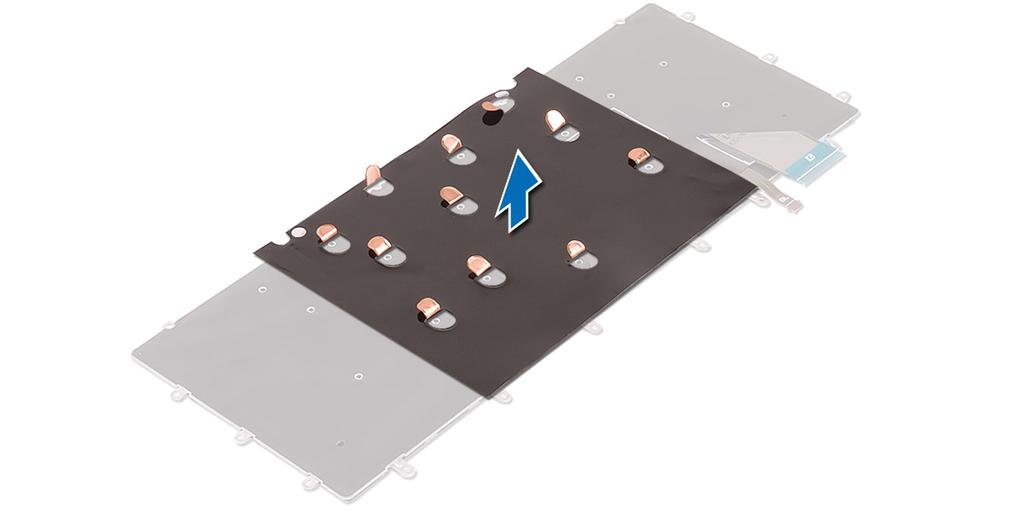

20 Εγκατάσταση του πληκτρολογίου 1. Κολλήστε τη μεμβράνη Mylar στο πληκτρολόγιο. 2. Ευθυγραμμίστε τις οπές για τις βίδες στο πληκτρολόγιο με τις αντίστοιχες οπές στη διάταξη του στηρίγματος παλάμης. 3. Επανατοποθετήστε τις 31 βίδες M1,6 x 1,5 που συγκρατούν το πληκτρολόγιο στη διάταξη του στηρίγματος παλάμης. 4. Κολλήστε τη μεμβράνη Mylar στις βίδες που συγκρατούν το πληκτρολόγιο στη διάταξη του στηρίγματος παλάμης. 5. Συνδέστε το καλώδιο του πληκτρολογίου και το καλώδιο του οπίσθιου φωτισμού του στην πλακέτα των στοιχείων ελέγχου του πληκτρολογίου. 6. Εγκαταστήστε τα εξής εξαρτήματα: a) πλακέτα συστήματος b) σκληρός δίσκος c) κάλυμμα βάσης 7. Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Κάρτα WLAN Αφαίρεση της κάρτας WLAN 1. Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2. Αφαιρέστε τα εξής εξαρτήματα: a) Κάλυμμα βάσης b) μπαταρία 3. Για να αφαιρέσετε την κάρτα WLAN, εκτελέστε τα εξής βήματα: a) Αφαιρέστε τη βίδα για να αποδεσμεύσετε το υποστήριγμα που συγκρατεί την κάρτα WLAN στον υπολογιστή [1] και σηκώστε το υποστήριγμα απομακρύνοντάς το από τον υπολογιστή [2]. b) Αποσυνδέστε τα καλώδια της κεραίας από την κάρτα WLAN [3]. c) Μετακινήστε συρτά την κάρτα WLAN και αφαιρέστε την από τον σύνδεσμό της στην πλακέτα [4]. 20 Αφαίρεση και εγκατάσταση εξαρτημάτων

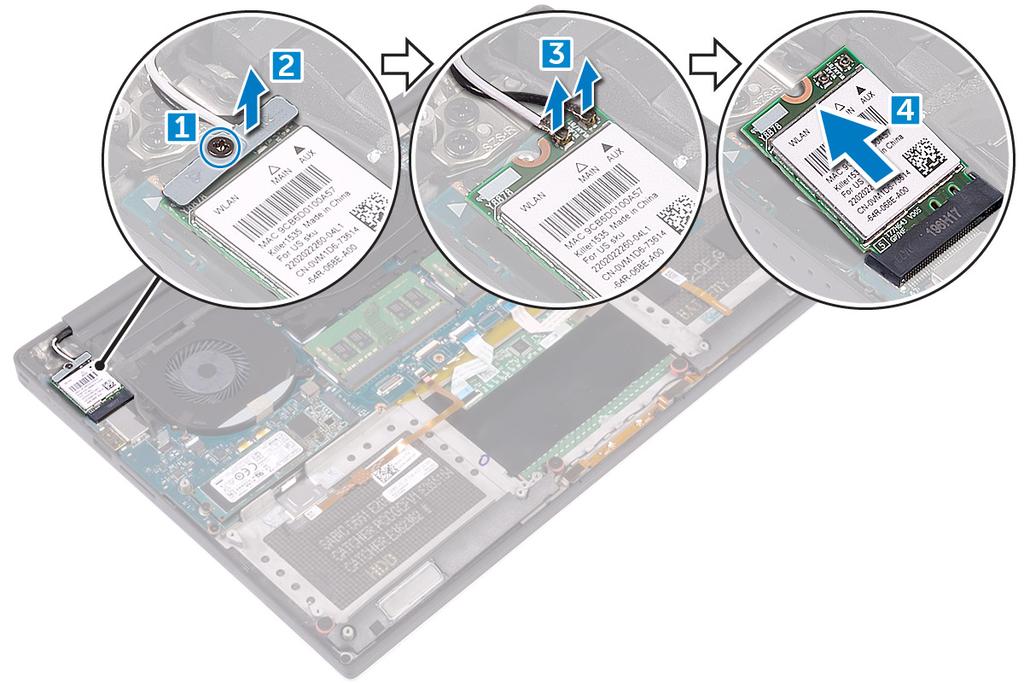

21 Εγκατάσταση της κάρτας WLAN 1. Ευθυγραμμίστε την εγκοπή στην κάρτα WLAN με τη γλωττίδα στον σύνδεσμο της κάρτας WLAN στην πλακέτα συστήματος. 2. Ευθυγραμμίστε το υποστήριγμα που συγκρατεί την κάρτα WLAN στη διάταξη του στηρίγματος παλάμης. 3. Συνδέστε τα καλώδια της κεραίας στην κάρτα WLAN. ΠΡΟΣΟΧΗ Μην τοποθετήσετε καλώδια κάτω από την κάρτα WLAN για να μην πάθει ζημιά. ΣΗΜΕΙΩΣΗ Το χρώμα των καλωδίων της κεραίας είναι ορατό κοντά στο άκρο των καλωδίων. Η χρωματική κωδικοποίηση των καλωδίων της κεραίας για την κάρτα WLAN που υποστηρίζει ο υπολογιστής σας έχει ως εξής: Πίνακας 2. Χρωματική κωδικοποίηση καλωδίων κεραίας για την κάρτα WLAN Σύνδεσμοι στην κάρτα WLAN Κύριος (λευκό τρίγωνο) Βοηθητικός (μαύρο τρίγωνο) Πολλαπλή είσοδος, πολλαπλή έξοδος (γκρίζο τρίγωνο) Χρώμα καλωδίου κεραίας λευκό μαύρο Γκρίζο (προαιρετικά) 4. Σφίξτε τη βίδα για να στερεώσετε το υποστήριγμα και την κάρτα WLAN στη διάταξη του στηρίγματος παλάμης. 5. Εγκαταστήστε τα εξής εξαρτήματα: a) μπαταρία b) κάλυμμα βάσης 6. Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μονάδα μνήμης Αφαίρεση της μονάδας (των μονάδων) μνήμης 1. Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Αφαίρεση και εγκατάσταση εξαρτημάτων 21

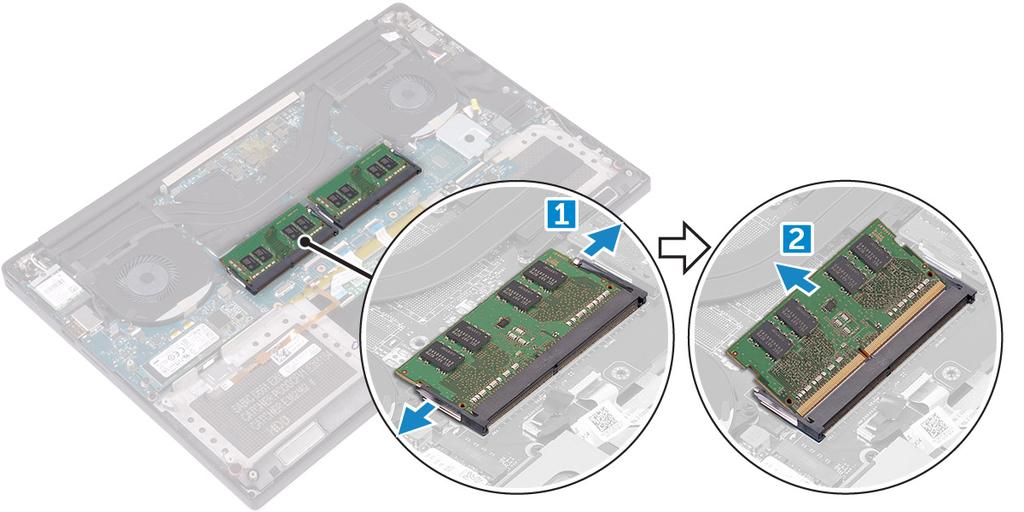

22 2. Αφαιρέστε τα εξής εξαρτήματα: a) Κάλυμμα βάσης b) μπαταρία 3. Ξεσφηνώστε τα κλιπ συγκράτησης από τη μονάδα μνήμης ώστε να ανασηκωθεί η μονάδα [1]. Στη συνέχεια, αφαιρέστε τη μονάδα μνήμης από την υποδοχή της στην πλακέτα συστήματος [2]. Εγκατάσταση της μονάδας (των μονάδων) μνήμης 1. Περάστε τη μονάδα μνήμης μέσα στην υποδοχή της. 2. Πιέστε προς τα κάτω τη μονάδα της μνήμης τόσο ώστε να κουμπώσει στη σωστή της θέση και να ακουστεί το χαρακτηριστικό κλικ. ΣΗΜΕΙΩΣΗ Αν δεν ακουστεί το χαρακτηριστικό κλικ, αφαιρέστε τη μονάδα μνήμης και εγκαταστήστε την ξανά. 3. Εγκαταστήστε τα εξής εξαρτήματα: a) μπαταρία b) κάλυμμα βάσης 4. Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Ανεμιστήρας συστήματος Αφαίρεση των ανεμιστήρων 1. Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2. Αφαιρέστε τα εξής εξαρτήματα: a) Κάλυμμα βάσης b) μπαταρία 3. Για να αφαιρέσετε τον αριστερό ανεμιστήρα της κάρτας γραφικών, εκτελέστε τα εξής βήματα: a) Αποσυνδέστε το καλώδιο του ανεμιστήρα από την πλακέτα συστήματος [1]. b) Αφαιρέστε τις δύο βίδες M2x4 που συγκρατούν τον ανεμιστήρα στην πλακέτα συστήματος [2]. c) Σηκώστε τον ανεμιστήρα απομακρύνοντάς τον από τον υπολογιστή [3]. 22 Αφαίρεση και εγκατάσταση εξαρτημάτων

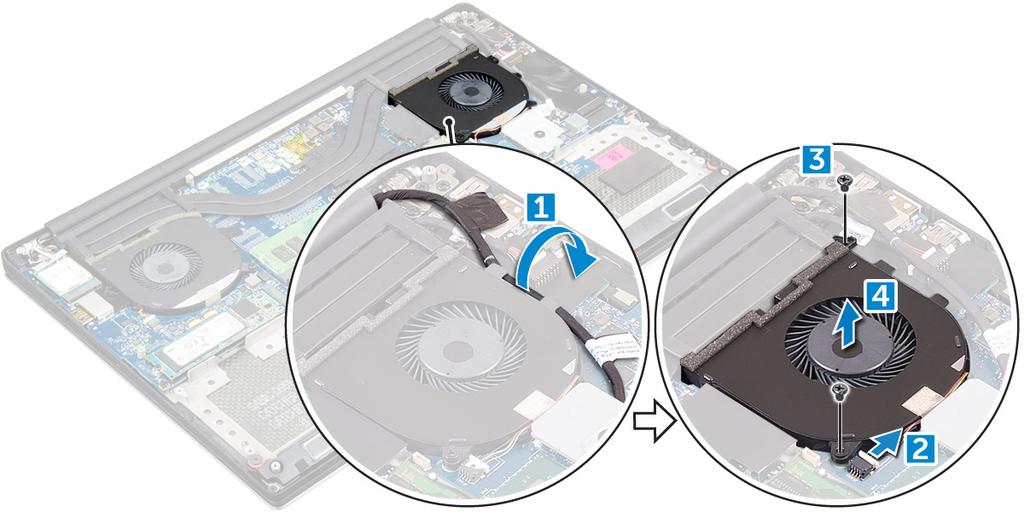

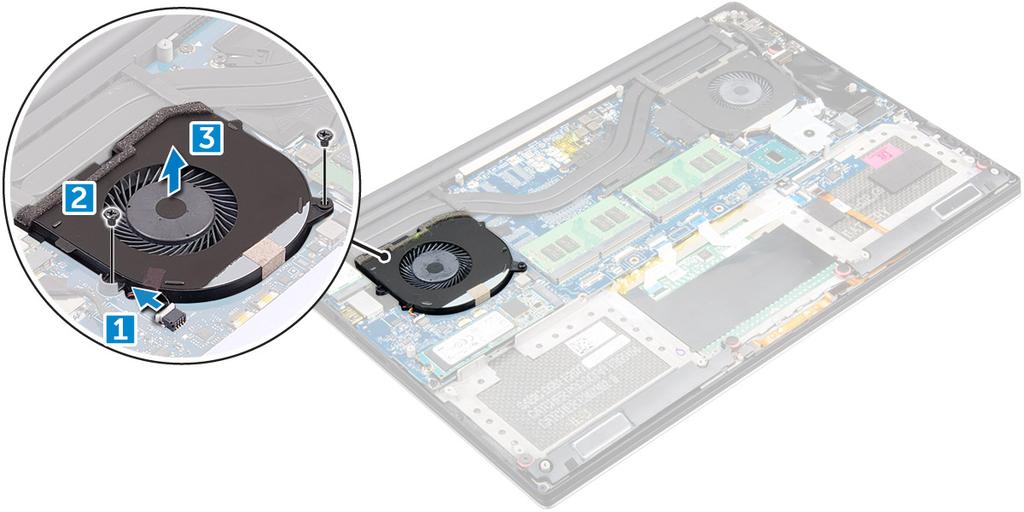

23 4. Για να αφαιρέσετε τον δεξιό ανεμιστήρα του συστήματος, εκτελέστε τα εξής βήματα: a) Αποσπάστε το καλώδιο LVDS από τα σημεία συγκράτησής του [1]. b) Αποσυνδέστε το καλώδιο του ανεμιστήρα από την πλακέτα συστήματος [2]. c) Αφαιρέστε τις δύο βίδες M2x4 που συγκρατούν τον ανεμιστήρα στον υπολογιστή [3]. d) Σηκώστε τον ανεμιστήρα απομακρύνοντάς τον από τον υπολογιστή [4]. Εγκατάσταση των ανεμιστήρων 1. Για να εγκαταστήσετε τον ανεμιστήρα του συστήματος, εκτελέστε τα εξής βήματα: a) Ευθυγραμμίστε τις οπές για τις βίδες στον αριστερό ανεμιστήρα με τις αντίστοιχες οπές στη διάταξη του στηρίγματος παλάμης. b) Συνδέστε το καλώδιο του αριστερού ανεμιστήρα στην πλακέτα συστήματος. c) Περάστε το καλώδιο της οθόνης στη διαδρομή του μέσα από τους οδηγούς της στον αριστερό ανεμιστήρα. d) Επανατοποθετήστε τις τέσσερις βίδες M2x4 που συγκρατούν τον αριστερό ανεμιστήρα στην πλακέτα συστήματος. e) Συνδέστε το καλώδιο του δεξιού ανεμιστήρα στην πλακέτα συστήματος. f) Περάστε το καλώδιο της οθόνης αφής στη διαδρομή του μέσα από τους οδηγούς της στον δεξιό ανεμιστήρα. g) Κολλήστε την ταινία που συγκρατεί το καλώδιο της οθόνης αφής στον δεξιό ανεμιστήρα. h) Συνδέστε το καλώδιο της οθόνης στην πλακέτα συστήματος. i) Επανατοποθετήστε τις τέσσερις βίδες M2x4 που συγκρατούν τον δεξιό ανεμιστήρα στην πλακέτα συστήματος. 2. Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Αφαίρεση και εγκατάσταση εξαρτημάτων 23

24 Ψύκτρα Αφαίρεση της ψύκτρας 1. Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2. Αφαιρέστε τα εξής εξαρτήματα: a) Κάλυμμα βάσης b) μπαταρία 3. Αφαιρέστε τις τέσσερις βίδες M2x3 που συγκρατούν την ψύκτρα στην πλακέτα συστήματος. 4. Σηκώστε την ψύκτρα για να την αποσπάσετε από τον υπολογιστή. 24 Αφαίρεση και εγκατάσταση εξαρτημάτων

25 Εγκατάσταση της ψύκτρας 1. Ευθυγραμμίστε τις οπές για τις βίδες στην ψύκτρα με τις αντίστοιχες οπές στην πλακέτα συστήματος. 2. Επανατοποθετήστε τις βίδες για να στερεώσετε την ψύκτρα στην πλακέτα συστήματος. 3. Εγκαταστήστε τα εξής εξαρτήματα: a) μπαταρία b) κάλυμμα βάσης 4. Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Θύρα συνδέσμου τροφοδοσίας Αφαίρεση του συνδέσμου της εισόδου DC 1. Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2. Αφαιρέστε τα εξής εξαρτήματα: a) Κάλυμμα βάσης b) μπαταρία 3. Για να αφαιρέσετε την πλακέτα I/O, εκτελέστε τα εξής βήματα: a) Αποσυνδέστε το καλώδιο της εισόδου συνεχούς ρεύματος (DC) από την πλακέτα συστήματος [1]. b) Αφαιρέστε τη βίδα M2x3 που συγκρατεί το καλώδιο της εισόδου DC στον υπολογιστή. c) Αφαιρέστε τον σύνδεσμο της εισόδου DC από τον υπολογιστή. Αφαίρεση και εγκατάσταση εξαρτημάτων 25

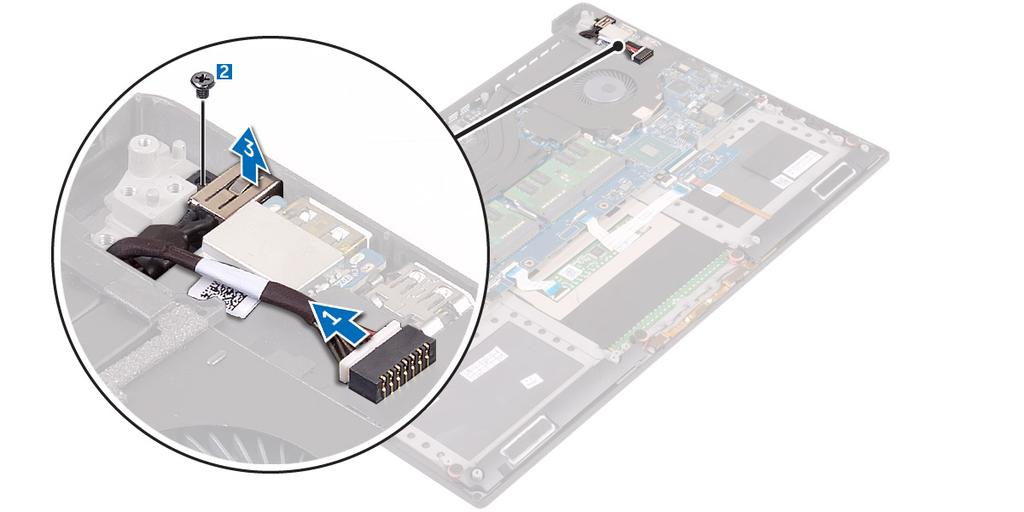

26 Εγκατάσταση της θύρας του προσαρμογέα εισόδου DC 1. Τοποθετήστε τη θύρα του προσαρμογέα εισόδου συνεχούς ρεύματος (DC) μέσα στην υποδοχή της στη διάταξη του στηρίγματος παλάμης. 2. Περάστε το καλώδιο της θύρας του προσαρμογέα ισχύος στη διαδρομή του μέσα από τους οδηγούς της στη διάταξη του στηρίγματος παλάμης. 3. Επανατοποθετήστε τη βίδα M2x3 που συγκρατεί τη θύρα του προσαρμογέα ισχύος στη διάταξη του στηρίγματος παλάμης. 4. Συνδέστε το καλώδιο της θύρας του προσαρμογέα ισχύος στην πλακέτα συστήματος. 5. Εγκαταστήστε τα εξής εξαρτήματα: a) μπαταρία b) κάλυμμα βάσης 6. Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Κάλυμμα κεραίας Αφαίρεση του καλύμματος της κεραίας 1. Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2. Αφαιρέστε τα εξής εξαρτήματα: a) κάλυμμα βάσης b) μπαταρία c) κάρτα WLAN d) διάταξη οθόνης 3. Γυρίστε προσεκτικά τους μεντεσέδες της κεραίας και δώστε τους κλίση. 26 Αφαίρεση και εγκατάσταση εξαρτημάτων

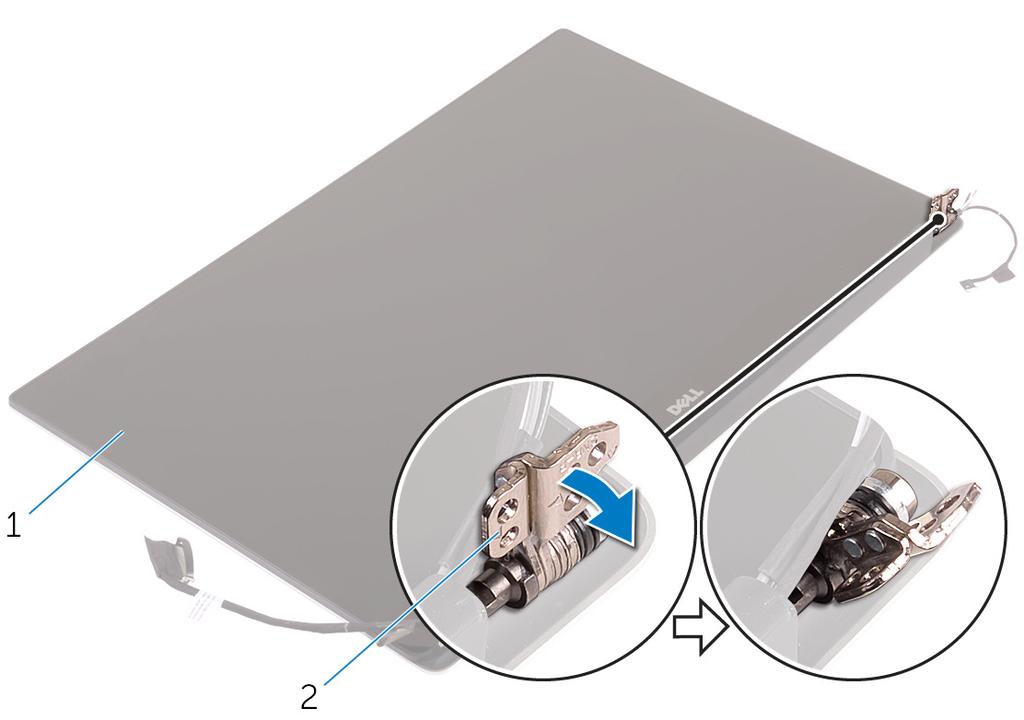

27 Αριθμός 6. Γύρισμα του μεντεσέ της οθόνης 1. διάταξη οθόνης 2. μεντεσέδες οθόνης (2) 4. Μετακινήστε συρτά το κάλυμμα της κεραίας και σηκώστε το απομακρύνοντάς το από τη διάταξη της οθόνης. Αριθμός 7. Αφαίρεση του καλύμματος της κεραίας 1. διάταξη οθόνης 2. κάλυμμα κεραίας Εγκατάσταση του καλύμματος της κεραίας 1. Επανατοποθετήστε το κάλυμμα της κεραίας επάνω στη διάταξη της οθόνης. 2. Γυρίστε τους μεντεσέδες της οθόνης στην κανονική τους θέση. 3. Εγκαταστήστε τα εξής εξαρτήματα: a) διάταξη οθόνης b) κάρτα ασύρματης επικοινωνίας c) μπαταρία d) κάλυμμα βάσης 4. Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Αφαίρεση και εγκατάσταση εξαρτημάτων 27

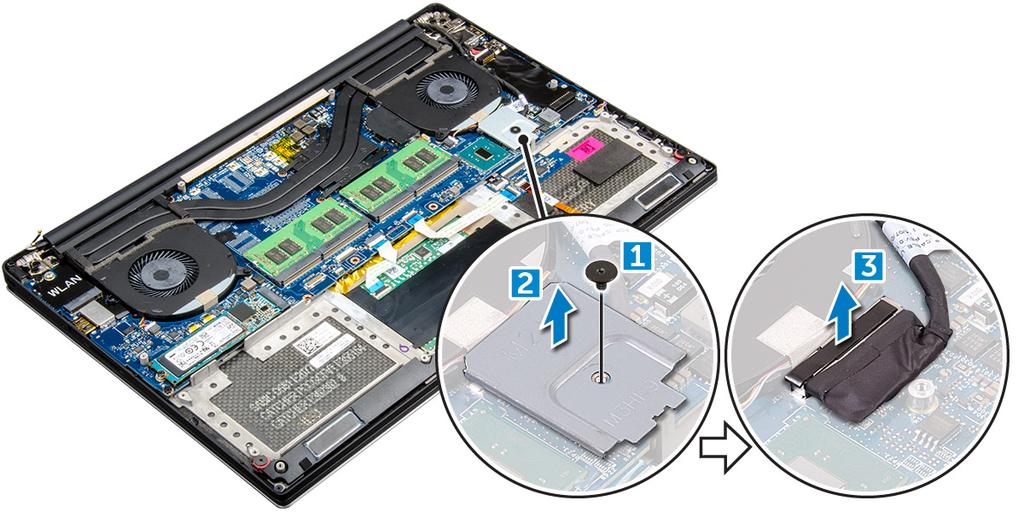

28 Διάταξη οθόνης Αφαίρεση της διάταξης της οθόνης 1. Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2. Αφαιρέστε τα εξής εξαρτήματα: a) Κάλυμμα βάσης b) μπαταρία 3. Εκτελέστε τα εξής βήματα: a) Αφαιρέστε τη βίδα και που συγκρατεί το μεταλλικό υποστήριγμα [1]. b) Σηκώστε το μεταλλικό υποστήριγμα απομακρύνοντάς το από τον υπολογιστή [2]. c) Αποσυνδέστε το καλώδιο LVDS από την πλακέτα συστήματος [3]. 4. Τοποθετήστε τον υπολογιστή στην άκρη ενός τραπεζιού, όπως απεικονίζεται, και αφαιρέστε τις έξι βίδες M2,5x5 [1] που συγκρατούν τη διάταξη της οθόνης στον υπολογιστή. Στη συνέχεια, σηκώστε τη διάταξη της οθόνης και αφαιρέστε την από τον υπολογιστή [2]. 28 Αφαίρεση και εγκατάσταση εξαρτημάτων

29 Εγκατάσταση της διάταξης της οθόνης 1. Τοποθετήστε τη διάταξη του στηρίγματος παλάμης στην άκρη του τραπεζιού με τα ηχεία στραμμένα μακριά από την άκρη. 2. Ευθυγραμμίστε τις οπές για τις βίδες στη διάταξη του στηρίγματος παλάμης με τις αντίστοιχες οπές στους μεντεσέδες της οθόνης. 3. Επανατοποθετήστε τις έξι βίδες M2,5 x 5 που συγκρατούν τους μεντεσέδες της οθόνης στη διάταξη του στηρίγματος παλάμης. 4. Κολλήστε την ταινία και περάστε το καλώδιο της οθόνης αφής στη διαδρομή του μέσα από τους οδηγούς της στον ανεμιστήρα. 5. Συνδέστε το καλώδιο της οθόνης αφής και το καλώδιο της οθόνης στην πλακέτα συστήματος. 6. Επανατοποθετήστε τη βίδα που συγκρατεί το υποστήριγμα του καλωδίου της οθόνης στην πλακέτα συστήματος. 7. Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Πλακέτα συστήματος Αφαίρεση της πλακέτας συστήματος 1. Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2. Αφαιρέστε τα εξής εξαρτήματα: a) κάλυμμα βάσης b) μπαταρία c) ανεμιστήρες d) ψύκτρα Αφαίρεση και εγκατάσταση εξαρτημάτων 29

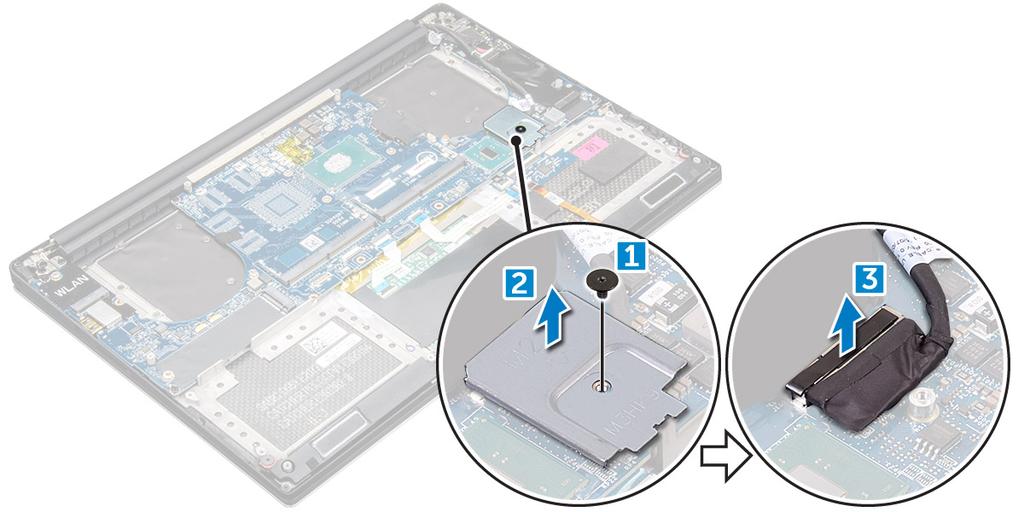

30 e) SSD f) μονάδα μνήμης ΣΗΜΕΙΩΣΗ Η ετικέτα εξυπηρέτησης του υπολογιστή σας βρίσκεται κάτω από το πτερύγιο με το σήμα του συστήματος. Πρέπει να καταχωρίσετε την ετικέτα εξυπηρέτησης στο BIOS μόλις αντικαταστήσετε την πλακέτα συστήματος. ΣΗΜΕΙΩΣΗ Προτού αποσυνδέσετε τα καλώδια από την πλακέτα συστήματος, σημειώστε τη θέση των συνδέσμων ώστε να μπορέσετε να τα επανασυνδέσετε σωστά αφού επανατοποθετήσετε την πλακέτα συστήματος. 3. Αφαιρέστε τη βίδα M2x2 που συγκρατεί το μεταλλικό στήριγμα του καλωδίου LVDS στην πλακέτα συστήματος [1] και αφαιρέστε το στήριγμα από τον υπολογιστή [2]. Στη συνέχεια, αποσυνδέστε το καλώδιο LVDS από την πλακέτα συστήματος [3]. 4. Μετακινήστε συρτά προς τα έξω τα μάνταλα για να αποσυνδέσετε όλα τα καλώδια από την πλακέτα συστήματος. 5. Για να αφαιρέσετε την πλακέτα συστήματος από τον υπολογιστή, εκτελέστε τα εξής βήματα: a) Αφαιρέστε τις πέντε βίδες M2x4 που συγκρατούν την πλακέτα συστήματος στον υπολογιστή [1]. b) Σηκώστε την πλακέτα συστήματος για να την αποσπάσετε από τον υπολογιστή [2]. 30 Αφαίρεση και εγκατάσταση εξαρτημάτων

31 Εγκατάσταση της πλακέτας συστήματος. 1. Ευθυγραμμίστε την πλακέτα συστήματος επάνω στον υπολογιστή. 2. Επανατοποθετήστε τις πέντε βίδες M2x4 που συγκρατούν την πλακέτα συστήματος στη διάταξη του στηρίγματος παλάμης. 3. Συνδέστε στην πλακέτα συστήματος το καλώδιο της θύρας του προσαρμογέα ισχύος, το καλώδιο των ηχείων, το καλώδιο της πλακέτας των στοιχείων ελέγχου του πληκτρολογίου, το καλώδιο της επιφάνειας αφής και το καλώδιο της οθόνης αφής. 4. Συνδέστε το καλώδιο της οθόνης στην πλακέτα συστήματος. 5. Ευθυγραμμίστε την οπή για τη βίδα στο υποστήριγμα του καλωδίου της οθόνης με την αντίστοιχη οπή στην πλακέτα συστήματος. 6. Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Στήριγμα παλάμης Αφαίρεση της διάταξης του στηρίγματος παλάμης 1. Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2. Αφαιρέστε τα εξής εξαρτήματα: a) κάλυμμα βάσης b) μπαταρία c) μονάδες μνήμης d) σκληρός δίσκος e) Κάρτα WLAN f) ηχεία g) διάταξη ψύκτρας h) ανεμιστήρες i) διάταξη οθόνης j) θύρα προσαρμογέα ισχύος k) πλακέτα συστήματος Αφαίρεση και εγκατάσταση εξαρτημάτων 31

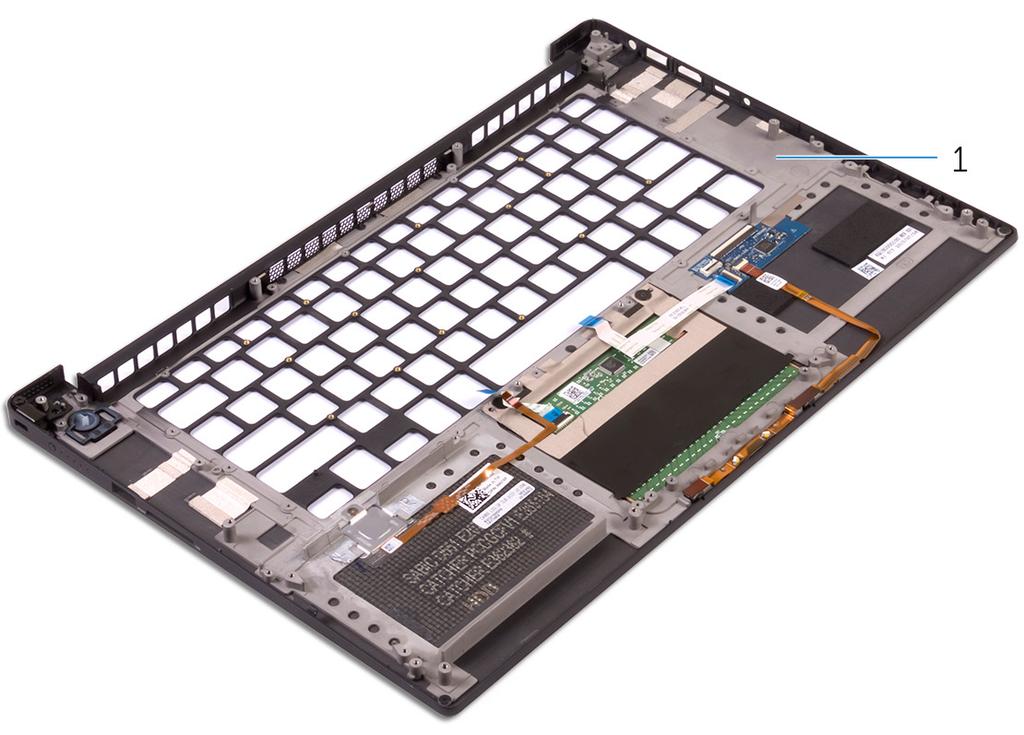

32 l) πληκτρολόγιο 3. Μετά την εκτέλεση των παραπάνω βημάτων, μένει η διάταξη του στηρίγματος παλάμης [1]. Εγκατάσταση της διάταξης του στηρίγματος παλάμης 1. Ευθυγραμμίστε τη διάταξη του στηρίγματος παλάμης επάνω στη διάταξη της οθόνης. 2. Σφίξτε τις βίδες για να στερεώσετε τους μεντεσέδες της οθόνης στη διάταξη του στηρίγματος παλάμης. 3. Πιέστε προς τα κάτω τη διάταξη του στηρίγματος παλάμης για να κλείσετε την οθόνη. 4. Εγκαταστήστε τα εξής εξαρτήματα: a) πληκτρολόγιο b) πλακέτα συστήματος c) θύρα προσαρμογέα ισχύος d) διάταξη οθόνης e) ανεμιστήρες f) διάταξη ψύκτρας g) ηχεία h) Κάρτα WLAN i) σκληρός δίσκος j) μονάδες μνήμης k) μπαταρία l) κάλυμμα βάσης 5. Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 32 Αφαίρεση και εγκατάσταση εξαρτημάτων

33 4 Διαγνωστικά Αν αντιμετωπίζετε πρόβλημα στον υπολογιστή σας, εκτελέστε τα διαγνωστικά βελτιωμένης αξιολόγησης του συστήματος πριν από την εκκίνηση (epsa diagnostics) προτού επικοινωνήσετε με την Dell για τεχνική βοήθεια. Η εκτέλεση των διαγνωστικών ελέγχων έχει ως σκοπό έχει τη δοκιμή του υλισμικού του υπολογιστή σας χωρίς να απαιτείται πρόσθετος εξοπλισμός ή να υπάρχει κίνδυνος απώλειας δεδομένων. Αν δεν καταφέρετε να διορθώσετε το πρόβλημα μόνοι σας, το προσωπικό εξυπηρέτησης και υποστήριξης μπορεί να χρησιμοποιήσει τα αποτελέσματα των διαγνωστικών για να σας βοηθήσει να λύσετε το πρόβλημα. Θέματα: Διαγνωστικά βελτιωμένης αξιολόγησης του συστήματος πριν από την εκκίνηση (Enhanced Pre-Boot System Assessment (epsa)) Λυχνίες κατάστασης συσκευών Διαγνωστικά βελτιωμένης αξιολόγησης του συστήματος πριν από την εκκίνηση (Enhanced Pre-Boot System Assessment (epsa)) Ο διαγνωστικός έλεγχος epsa (γνωστός και ως διαγνωστικός έλεγχος συστήματος) εκτελεί έναν ολοκληρωμένο έλεγχο του υλικού σας. Ο διαγνωστικός έλεγχος epsa είναι ενσωματωμένος στο BIOS και εκκινείται εσωτερικά από το BIOS. Ο ενσωματωμένος διαγνωστικός έλεγχος του συστήματος παρέχει ένα σύνολο επιλογών για συγκεκριμένες συσκευές ή ομάδες συσκευών επιτρέποντάς σας τα εξής: Εκτέλεση δοκιμών αυτόματα ή με διαδραστικό τρόπο Επανάληψη δοκιμών Παρουσίαση ή αποθήκευση αποτελεσμάτων δοκιμών Εκτέλεση λεπτομερών δοκιμών για την εισαγωγή πρόσθετων επιλογών δοκιμών ώστε να παρέχονται πρόσθετες πληροφορίες για τις συσκευές που έχουν αποτύχει Προβολή μηνυμάτων κατάστασης που σας ενημερώνουν αν οι δοκιμές έχουν ολοκληρωθεί με επιτυχία Προβολή μηνυμάτων σφαλμάτων που σας ενημερώνουν για προβλήματα που προέκυψαν κατά τη διεξαγωγή των δοκιμών ΠΡΟΣΟΧΗ Χρησιμοποιήστε τον διαγνωστικό έλεγχο για να ελέγξετε μόνο τον υπολογιστή σας. Η χρήση του συγκεκριμένου προγράμματος με άλλους υπολογιστές ενδέχεται να προκαλέσει μη έγκυρα αποτελέσματα ή μηνύματα σφάλματος. ΣΗΜΕΙΩΣΗ Ορισμένοι έλεγχοι για συγκεκριμένες συσκευές μπορεί να απαιτούν παρέμβαση του χρήστη. Να είστε πάντα μπροστά στον υπολογιστή κατά την εκτέλεση των διαγνωστικών ελέγχων. Λυχνίες κατάστασης συσκευών Πίνακας 3. Εικονίδιο Περιγραφή Ανάβει όταν ενεργοποιείτε τον υπολογιστή. Λυχνίες κατάστασης μπαταρίας Αν ο υπολογιστής είναι συνδεδεμένος σε ηλεκτρική πρίζα, η λυχνία για την μπαταρία λειτουργεί ως εξής: Αναβοσβήνει σε κεχριμπαρένιο και Στον φορητό σας υπολογιστή είναι προσαρτημένος κάποιος ανεξουσιοδότητος ή μη υποστηριζόμενος προσαρμογέας ισχύος AC που δεν κατασκευάστηκε από την Dell. Συνδέστε ξανά τον σύνδεσμο της μπαταρίας, αντικαταστήστε την μπαταρία αν παρουσιαστεί ξανά το πρόβλημα. Διαγνωστικά 33

34 λευκό χρώμα εναλλάξ. Αναβοσβήνει σε κεχριμπαρένιο χρώμα και μένει αναμμένη σε λευκό χρώμα εναλλάξ. Αναβοσβήνει συνεχώς σε κεχριμπαρένιο χρώμα Σβηστή Αναμμένη σε λευκό χρώμα Προσωρινή αποτυχία της μπαταρίας ενώ είναι συνδεδεμένος ο προσαρμογέας ισχύος AC. Συνδέστε ξανά τον σύνδεσμο της μπαταρίας, αντικαταστήστε την μπαταρία αν παρουσιαστεί ξανά το πρόβλημα. Ανεπανόρθωτη αποτυχία της μπαταρίας ενώ είναι συνδεδεμένος ο προσαρμογέας ισχύος AC. Ανεπανόρθωτη αποτυχία της μπαταρίας, αντικαταστήστε την μπαταρία. Η μπαταρία είναι σε λειτουργία πλήρους φόρτισης ενώ είναι συνδεδεμένος ο προσαρμογέας ισχύος AC. Η μπαταρία είναι σε λειτουργία φόρτισης ενώ είναι συνδεδεμένος ο προσαρμογέας ισχύος AC. Διαγνωστική ενδεικτική λυχνία Περιστασιακά η λυχνία LED φόρτισης μπαταρίας μπορεί να ανάβει σε δύο χρώματα. Ένα συγκεκριμένο μοτίβο αναβοσβήματος, κατά το οποίο η λυχνία ανάβει σε μοτίβο κεχριμπαρένιου χρώματος και μετά σε μοτίβο λευκού, και τα μοτίβα αυτά επαναλαμβάνονται. ΣΗΜΕΙΩΣΗ Το διαγνωστικό μοτίβο αποτελείται από έναν διψήφιο αριθμό που αντιπροσωπεύεται από μια πρώτη ομάδα αναβοσβημάτων της λυχνίας LED (1 έως 9) σε κεχριμπαρένιο χρώμα, στη συνέχεια μια παύση ενάμισι δευτερολέπτου με σβηστή τη λυχνία LED και έπειτα μια δεύτερη ομάδα αναβοσβημάτων της λυχνίας LED (1 έως 9) σε λευκό χρώμα. Ακολουθεί μια παύση τριών δευτερολέπτων με σβηστή τη λυχνία LED και έπειτα το μοτίβο επαναλαμβάνεται. Κάθε αναβόσβημα της λυχνίας LED διαρκεί μισό δευτερόλεπτο. Η λειτουργία του συστήματος δεν τερματίζεται όταν εμφανίζονται οι διαγνωστικοί κωδικοί σφαλμάτων. Οι διαγνωστικοί κωδικοί σφαλμάτων υπερισχύουν πάντα κάθε άλλης χρήσης της λυχνίας LED. Για παράδειγμα, σε φορητούς υπολογιστές, δεν θα εμφανίζονται κωδικοί σε περίπτωση χαμηλής στάθμης μπαταρίας ή αποτυχίας μπαταρίας, όταν εμφανίζονται διαγνωστικοί κωδικοί σφαλμάτων. Πίνακας 4. Μοτίβο λυχνίας LED Μοτίβο αναβοσβήματο ς Περιγραφή προβλήματος Προτεινόμενη λύση Κεχρι μπαρέ νιο χρώμ α Λευκό 2 1 επεξεργαστής αποτυχία επεξεργαστή 2 2 πλακέτα συστήματος, BIOS ROM πλακέτα συστήματος, καλύπτει αλλοίωση BIOS ή σφάλμα ROM 2 3 μνήμη δεν ανιχνεύτηκε μνήμη/ram 2 4 μνήμη αποτυχία μνήμης/ram 2 5 μνήμη μη έγκυρη εγκατεστημένη μνήμη 2 6 πλακέτα συστήματος, πλινθιοσύνολο (chipset) σφάλμα πλακέτας συστήματος / chipset 2 7 εμφάνισης αποτυχία οθόνης 3 1 αποτυχία τροφοδοσίας ρολογιού πραγματικού χρόνου (RTC) αποτυχία μπαταρίας σε σχήμα νομίσματος 3 2 PCI/Βίντεο αποτυχία PCI / κάρτας γραφικών / chip 34 Διαγνωστικά

35 Μοτίβο αναβοσβήματο ς Περιγραφή προβλήματος Προτεινόμενη λύση 3 3 Ανάκτηση BIOS 1 δεν βρέθηκε είδωλο αποκατάστασης 3 4 Ανάκτηση BIOS 2 βρέθηκε είδωλο αποκατάστασης, αλλά δεν είναι έγκυρο Διαγνωστικά 35

36 Επιλογές στο πρόγραμμα System Setup (Ρύθμιση συστήματος) 5 ΣΗΜΕΙΩΣΗ Ανάλογα με τον υπολογιστή σας και τις εγκατεστημένες συσκευές, ενδέχεται να μην εμφανίζονται όλα τα στοιχεία που παρατίθενται στην ενότητα αυτή. Πίνακας 5. Main (Κύριες επιλογές) Επιλογή System Time/Date BIOS Version Product Name Service Tag Asset Tag CPU Type CPU Speed CPU ID CPU Cache Fixed HDD msata Device AC Adapter Type System Memory Extended Memory Memory Speed Keyboard Type Περιγραφή Σας επιτρέπει να ρυθμίσετε την ημερομηνία και την ώρα. Παρουσιάζεται ο αριθμός της έκδοσης του BIOS. Παρουσιάζει την ονομασία του προϊόντος. Dell Precision 5520 (προεπιλεγμένη ρύθμιση) Παρουσιάζει την ετικέτα εξυπηρέτησης. Παρουσιάζει την ετικέτα περιουσιακού στοιχείου. None (Κανένας) (προεπιλεγμένη ρύθμιση) Παρουσιάζεται ο τύπος της κεντρικής μονάδας επεξεργασίας (CPU). Παρουσιάζεται η ταχύτητα της κεντρικής μονάδας επεξεργασίας (CPU). Παρουσιάζει το αναγνωριστικό της κεντρικής μονάδας επεξεργασίας (CPU). Παρουσιάζει τα μεγέθη των κρυφών μνημών (cache) της κεντρικής μονάδας επεξεργασίας (CPU). Παρουσιάζει τον τύπο και το μέγεθος του σκληρού δίσκου. Παρουσιάζει τον τύπο και το μέγεθος της συσκευής msata. Παρουσιάζει τον τύπο του προσαρμογέα ισχύος εναλλασσόμενου ρεύματος (AC). None (Κανένας) (προεπιλεγμένη ρύθμιση) Παρουσιάζει το μέγεθος της μνήμης του συστήματος. Παρουσιάζει το μέγεθος της εκτεταμένης μνήμης. Παρουσιάζει την ταχύτητα της μνήμης. Παρουσιάζει τον τύπο του πληκτρολογίου. Backlite (Οπισθοφωτιζόμενο) (προεπιλεγμένη ρύθμιση) Πίνακας 6. Advanced (Για προχωρημένους) Επιλογή Intel (R) SpeedStep (TM) Virtualization Περιγραφή Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε τη δυνατότητα Intel (R) SpeedStep (TM). Enabled (Δραστικοποιημένη δυνατότητα) (προεπιλεγμένη ρύθμιση) Η επιλογή αυτή καθορίζει αν η οθόνη κάποιας εικονικής μηχανής (Virtual Machine Monitor (VMM)) μπορεί να αξιοποιεί τις πρόσθετες δυνατότητες υλισμικού που παρέχονται από την τεχνολογία εικονικοποίησης της Intel (Intel Virtualization). Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε τη δυνατότητα εικονικοποίησης. Enabled (Δραστικοποιημένη δυνατότητα) (προεπιλεγμένη ρύθμιση) 36 Επιλογές στο πρόγραμμα System Setup (Ρύθμιση συστήματος)

37 Επιλογή Multi Core Support Intel TurboBoost C-States Control Ήχος Keyboard Illumination USB Configuration (Διάρθρωση USB) Με οθόνη αφής AC Behavior Wake On LAN Advanced Battery Charge Configuration Block Sleep Auto On Time Peak Shift USB Wake Support LCD Brightness USB Emulation USB PowerShare USB Wake Support SATA Operation Adapter Warnings Multimedia Key Behaviour Περιγραφή Καθορίζει αν επεξεργαστής θα έχει έναν ή περισσότερους πυρήνες δραστικοποιημένους. All (Όλοι) (προεπιλεγμένη ρύθμιση) Δραστικοποιεί ή αδρανοποιεί τη λειτουργία Intel TurboBoost του επεξεργαστή. Enabled (Δραστικοποιημένη δυνατότητα) (προεπιλεγμένη ρύθμιση) Αυτή η επιλογή δραστικοποιεί ή αδρανοποιεί πρόσθετες καταστάσεις αναστολής λειτουργίας του επεξεργαστή. Enabled (Δραστικοποιημένη δυνατότητα) (προεπιλεγμένη ρύθμιση) Δραστικοποιεί ή αδρανοποιεί τον ενσωματωμένο ελεγκτή ήχου. Enabled (Δραστικοποιημένη δυνατότητα) (προεπιλεγμένη ρύθμιση) Το πεδίο αυτό σας επιτρέπει να επιλέξετε τον τρόπο λειτουργίας της δυνατότητας φωτισμού του πληκτρολογίου. Disabled (Αδρανοποιημένη δυνατότητα) (προεπιλεγμένη ρύθμιση) Σας επιτρέπει να διαμορφώσετε τον ενσωματωμένο ελεγκτή USB. Δραστικοποιημένες δυνατότητες από προεπιλογή: Enable Boot Support (Δραστικοποίηση υποστήριξης εκκίνησης), Enable Thunderbolt Ports (Δραστικοποίηση θυρών Thuderbolt), Always Allow Dell Docks (Να επιτρέπονται πάντα σταθμοί σύνδεσης Dell), Enable External USB Port (Δραστικοποίηση εξωτερικής θύρας USB) Το πεδίο αυτό ελέγχει εάν είναι ενεργοποιημένη ή απενεργοποιημένη η οθόνη αφής. Enabled (Δραστικοποιημένη δυνατότητα) (προεπιλεγμένη ρύθμιση) Επιτρέπει στο σύστημα (αν είναι απενεργοποιημένο ή σε λειτουργία αδρανοποίησης) να τίθεται σε λειτουργία αυτόματα κατά την είσοδο εναλλασσόμενου ρεύματος (AC). Επιτρέπει στον υπολογιστή να τίθεται σε λειτουργία από κατάσταση απενεργοποίησης με έναυσμα ένα ειδικό σήμα LAN. Disabled (Αδρανοποιημένη δυνατότητα) (προεπιλεγμένη ρύθμιση) Μεγιστοποιεί την εύρυθμη λειτουργία της μπαταρίας, ενώ εξακολουθεί να υποστηρίζει βαριά χρήση κατά τη διάρκεια της εργάσιμης ημέρας. Disabled (Αδρανοποιημένη δυνατότητα) (προεπιλεγμένη ρύθμιση) Σας επιτρέπει να εμποδίσετε τη μετάβαση σε αναστολή λειτουργίας (κατάσταση S3) στο περιβάλλον του λειτουργικού συστήματος. Disabled (Αδρανοποιημένη δυνατότητα) (προεπιλεγμένη ρύθμιση) Ορίζει την ώρα της ημέρας που θέλετε να ενεργοποιείται αυτόματα το σύστημά σας. Disabled (Αδρανοποιημένη δυνατότητα) (προεπιλεγμένη ρύθμιση) Ελαχιστοποιεί την κατανάλωση ρεύματος AC σε ώρες υψηλής ζήτησης. Disabled (Αδρανοποιημένη δυνατότητα) (προεπιλεγμένη ρύθμιση) Σας επιτρέπει να δραστικοποιήσετε συσκευές USB για αφύπνιση του συστήματος από την κατάσταση αναμονής. Enabled (Δραστικοποιημένη δυνατότητα) (προεπιλεγμένη ρύθμιση) Αυτή η επιλογή ρυθμίζει ανεξάρτητα τη φωτεινότητα της οθόνης για τροφοδοσία με μπαταρία και με ρεύμα AC. Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε τη δυνατότητα εξομοίωσης USB. Enabled (Δραστικοποιημένη δυνατότητα) (προεπιλεγμένη ρύθμιση) Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε τη δυνατότητα USB PowerShare. Enabled (Δραστικοποιημένη δυνατότητα) (προεπιλεγμένη ρύθμιση) Η επιλογή αυτή σας επιτρέπει να δραστικοποιήσετε συσκευές USB για αφύπνιση του συστήματος από την κατάσταση αναμονής. Disabled (Αδρανοποίηση) (προεπιλεγμένη ρύθμιση) Παρουσιάζει τις πληροφορίες για τη λειτουργία SATA. Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε τη δυνατότητα προειδοποιήσεων για τον προσαρμογέα. Function Key (Πλήκτρο λειτουργιών) (προεπιλεγμένη ρύθμιση) Επιλογές στο πρόγραμμα System Setup (Ρύθμιση συστήματος) 37

38 Επιλογή Battery Health Battery Charge Configuration Miscellaneous Devices Περιγραφή Παρουσιάζονται πληροφορίες για την εύρυθμη ή μη λειτουργία της μπαταρίας. Adaptive (Προσαρμοστική) (προεπιλεγμένη ρύθμιση) Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε τις διάφορες ενσωματωμένες συσκευές. Υπάρχουν οι εξής επιλογές: External USB Ports - Enabled (Εξωτερικές θύρες USB - Δραστικοποιημένες) (προεπιλεγμένη ρύθμιση) USB Debug - Disabled (Αποσφαλμάτωση USB - Αδρανοποιημένη) (προεπιλεγμένη ρύθμιση) Πίνακας 7. Security (Ασφάλεια) Επιλογή Unlock Setup Status Admin Password Status System Password Status HDD Password Status Asset Tag Admin Password Περιγραφή Unlocked (Ξεκλειδωμένη) (προεπιλεγμένη ρύθμιση) Παρουσιάζει την κατάσταση του κωδικού πρόσβασης διαχειριστή. Προεπιλεγμένη ρύθμιση: Not set (Δεν έχει καθοριστεί) Παρουσιάζει την κατάσταση του κωδικού πρόσβασης στο σύστημα. Προεπιλεγμένη ρύθμιση: Not set (Δεν έχει καθοριστεί) Παρουσιάζει την κατάσταση του κωδικού πρόσβασης στο σύστημα. Προεπιλεγμένη ρύθμιση: Not set (Δεν έχει καθοριστεί) Σας επιτρέπει να καθορίσετε την ετικέτα περιουσιακού στοιχείου. Σας επιτρέπει να καθορίσετε, να αλλάξετε ή να διαγράψετε τον κωδικό πρόσβασης διαχειριστή (admin). ΣΗΜΕΙΩΣΗ Πρέπει να καθορίσετε τον κωδικό πρόσβασης του διαχειριστή πριν από τον κωδικό πρόσβασης στο σύστημα ή στον σκληρό δίσκο. ΣΗΜΕΙΩΣΗ Αν οι αλλαγές στον κωδικό πρόσβασης ολοκληρωθούν με επιτυχία, εφαρμόζονται αμέσως. ΣΗΜΕΙΩΣΗ Αν διαγράψετε τον κωδικό πρόσβασης διαχειριστή, αυτόματα διαγράφεται και ο κωδικός πρόσβασης συστήματος και σκληρού δίσκου. ΣΗΜΕΙΩΣΗ Αν οι αλλαγές στον κωδικό πρόσβασης ολοκληρωθούν με επιτυχία, εφαρμόζονται αμέσως. System Password HDD Password Strong Password Password Change Password Bypass Σας επιτρέπει να καθορίσετε, να αλλάξετε ή να διαγράψετε τον κωδικό πρόσβασης στο σύστημα. ΣΗΜΕΙΩΣΗ Αν οι αλλαγές στον κωδικό πρόσβασης ολοκληρωθούν με επιτυχία, εφαρμόζονται αμέσως. Σας επιτρέπει να καθορίσετε, να αλλάξετε ή να διαγράψετε τον κωδικό πρόσβασης διαχειριστή. Αυτό το πεδίο επιβάλλει τη χρήση ισχυρών κωδικών πρόσβασης που περιέχουν τουλάχιστον έναν κεφαλαίο χαρακτήρα, έναν πεζό χαρακτήρα και συνολικά τουλάχιστον 8 χαρακτήρες. Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε άδειες για τον καθορισμό κωδικού πρόσβασης στο σύστημα και κωδικού πρόσβασης στον σκληρό δίσκο όταν υπάρχει καθορισμένος κωδικός πρόσβασης διαχειριστή. Προεπιλεγμένη ρύθμιση: Permitted (Επιτρεπόμενη δυνατότητα) Η επιλογή αυτή σας επιτρέπει να παραβλέψετε τις προτροπές για κωδικό πρόσβασης στο σύστημα (εκκίνηση) και για κωδικό πρόσβασης στον εσωτερικό σκληρό δίσκο κατά την επανεκκίνηση του συστήματος. Disabled (Αδρανοποιημένη δυνατότητα) (προεπιλεγμένη ρύθμιση) 38 Επιλογές στο πρόγραμμα System Setup (Ρύθμιση συστήματος)

39 Επιλογή Password Configuration Computrace TPM Security (Ασφάλεια TPM) Περιγραφή Τα πεδία αυτά ελέγχουν τον ελάχιστο και τον μέγιστο επιτρεπόμενο αριθμό χαρακτήρων για τους κωδικούς πρόσβασης διαχειριστή και συστήματος. Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε το προαιρετικό λογισμικό Computrace. Υπάρχουν οι εξής επιλογές: Deactivate (Απενεργοποίηση) (προεπιλεγμένη ρύθμιση) Activate (Ενεργοποίηση) ΣΗΜΕΙΩΣΗ Οι επιλογές Activate (Ενεργοποίηση) και Disable (Αδρανοποίηση) ενεργοποιούν ή αδρανοποιούν μόνιμα τη δυνατότητα και δεν θα επιτραπούν περαιτέρω αλλαγές. Η επιλογή αυτή σας επιτρέπει να ελέγχετε αν η μονάδα αξιόπιστης πλατφόρμας (Trusted Platform Module (TPM)) στο σύστημα είναι δραστικοποιημένη και ορατή για το λειτουργικό σύστημα. Όταν έχει επιλεγεί η αδρανοποίηση, το BIOS δεν θα ενεργοποιεί τη μονάδα TPM κατά τη διάρκεια του αυτοδιαγνωστικού ελέγχου POST. Η μονάδα TPM θα είναι μη λειτουργική και μη ορατή στο λειτουργικό σύστημα. Όταν έχει επιλεγεί η ενεργοποίηση, το BIOS θα ενεργοποιεί τη μονάδα TPM κατά τη διάρκεια του αυτοδιαγνωστικού ελέγχου POST, ώστε να μπορεί να χρησιμοποιηθεί από το λειτουργικό σύστημα. Αυτή η επιλογή είναι ενεργοποιημένη από προεπιλογή. ΣΗΜΕΙΩΣΗ Αν αδρανοποιήσετε την επιλογή αυτή, δεν αλλάζουν όσες ρυθμίσεις έχετε κάνει στην TPM ούτε διαγράφονται ή αλλάζουν οι πληροφορίες ή τα πλήκτρα που ίσως έχετε αποθηκεύσει εκεί. Απλώς απενεργοποιείται η TPM, ώστε να μην μπορεί να χρησιμοποιηθεί. Όταν δραστικοποιήσετε ξανά αυτήν την επιλογή, η TPM θα λειτουργεί ακριβώς όπως και πριν αδρανοποιηθεί. ΣΗΜΕΙΩΣΗ Οι αλλαγές στην επιλογή αυτή εφαρμόζονται αμέσως. UEFI Capsule Firmware Updates CPU XD Support OROM Keyboard Access Η επιλογή αυτή ελέγχει αν το σύστημα επιτρέπει την ενημέρωση του BIOS μέσω πακέτων ενημέρωσης με κάψουλες UEFI. Enabled (Δραστικοποιημένη δυνατότητα) (προεπιλεγμένη ρύθμιση) Η επιλογή αυτή δραστικοποιεί ή αδρανοποιεί τη λειτουργία Execute Disable (Αδρανοποίηση εκτέλεσης) για τον επεξεργαστή. Enabled (Δραστικοποιημένη δυνατότητα) (προεπιλεγμένη ρύθμιση) Αυτή η επιλογή καθορίζει αν οι χρήστες θα μπορούν να μπουν στις οθόνες διαμόρφωσης Option ROM (Προαιρετική ROM) μέσω πλήκτρων συντόμευσης κατά την εκκίνηση. Πίνακας 8. Boot (Εκκίνηση) Επιλογή Boot List Option Secure Boot (Ασφαλής εκκίνηση) Load Legacy Option ROM Expert Key Management Περιγραφή Προεπιλεγμένη ρύθμιση: Legacy (Παλαιού τύπου) Η επιλογή αυτή δραστικοποιεί ή αδρανοποιεί τη δυνατότητα Secure Boot (Ασφαλής εκκίνηση). Disabled (Αδρανοποιημένη δυνατότητα) (προεπιλεγμένη ρύθμιση) - Windows 7 (επεξεργαστές Intel Xeon E3 1505M v5 και Intel Core i7 6820HQ) Enabled (Δραστικοποιημένη δυνατότητα) - Windows 8.1 και Windows 10 (επεξεργαστές Intel Xeon E3 1505M, Intel Core i7 7820HQ, Intel Core i7 7700HQ, Intel Core i5 7440HQ και Intel Core i5 7300HQ) Η επιλογή αυτή σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε τη δυνατότητα Load Legacy Option ROM (Φόρτωση προαιρετικών ROM παλαιού τύπου). Enabled (Δραστικοποιημένη δυνατότητα) (προεπιλεγμένη ρύθμιση) - Windows 7 Disabled (Αδρανοποιημένη δυνατότητα) - Windows 8.1 και Windows 10 Η δυνατότητα Expert Key Management (Διαχείριση κλειδιών για έμπειρους χρήστες) επιτρέπει τον έλεγχο των βάσεων δεδομένων κλειδιών ασφαλείας PK, KEK, db και dbx. Disabled (Αδρανοποιημένη δυνατότητα) (προεπιλεγμένη ρύθμιση) Επιλογές στο πρόγραμμα System Setup (Ρύθμιση συστήματος) 39
