ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΠΕΡΙΦΕΡΕΙΑ Β. ΑΙΓΑΙΟΥ ΗΜΟΣ ΑΓΙΟΥ ΕΥΣΤΡΑΤΙΟΥ ΕΡΓΟ : ΣΥΣΤΗΜΑ ΙΑΧΕΙΡΙΣΗΣ ΑΠΟΡΡΙΜΜΑΤΩΝ ΝΗΣΟΥ ΑΓΙΟΥ ΕΥΣΤΡΑΤΙΟΥ

Transcript

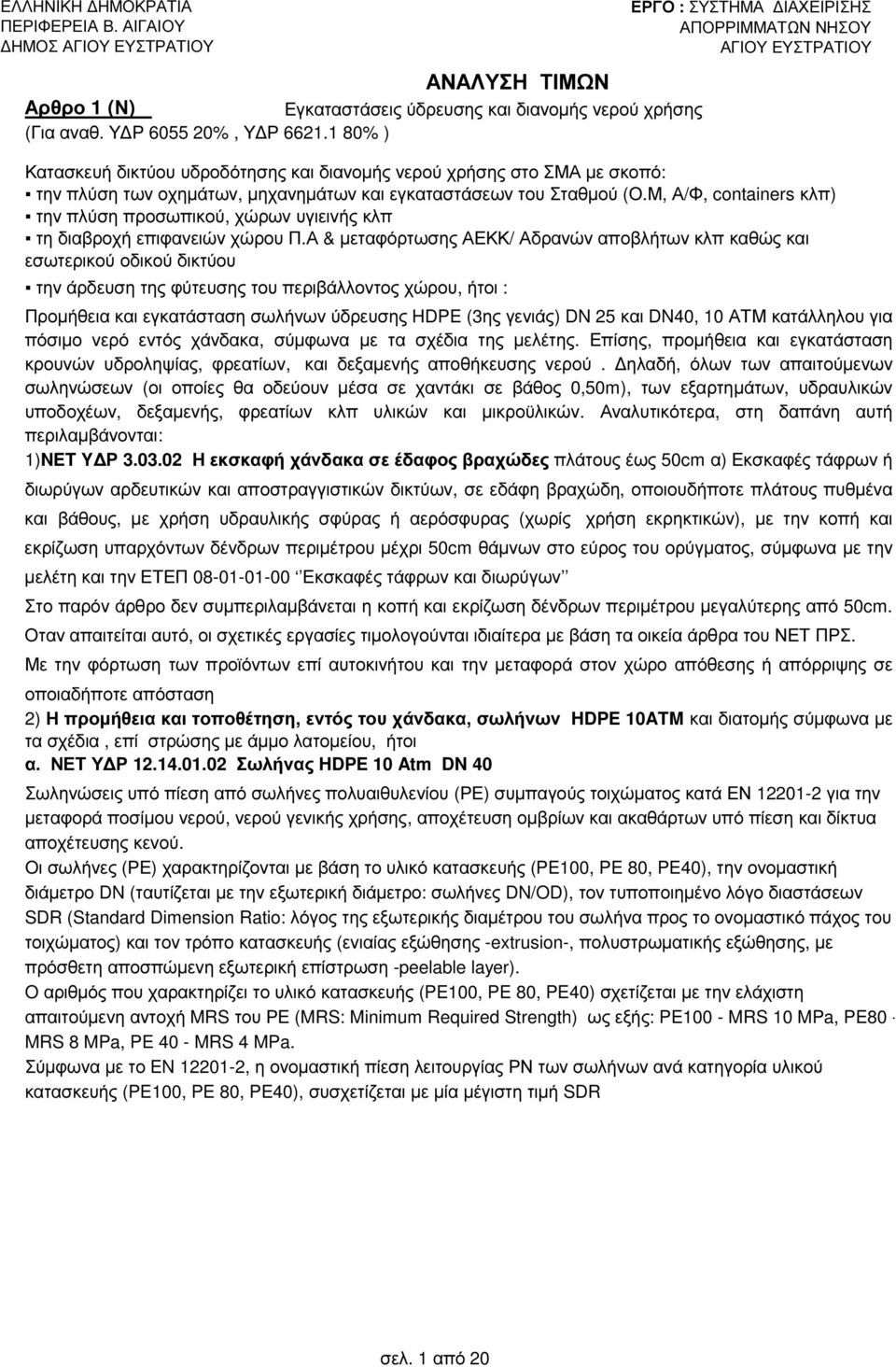

1 ΗΜΟΣ ΑΝΑΛΥΣΗ ΤΙΜΩΝ Αρθρο 1 (Ν) Εγκαταστάσεις ύδρευσης και διανοµής νερού χρήσης (Για αναθ. Υ Ρ %, Υ Ρ % ) Κατασκευή δικτύου υδροδότησης και διανοµής νερού χρήσης στο ΣΜΑ µε σκοπό: την πλύση των οχηµάτων, µηχανηµάτων και εγκαταστάσεων του Σταθµού (Ο.Μ, Α/Φ, containers κλπ) την πλύση προσωπικού, χώρων υγιεινής κλπ τη διαβροχή επιφανειών χώρου Π.Α & µεταφόρτωσης ΑΕΚΚ/ Αδρανών αποβλήτων κλπ καθώς και εσωτερικού οδικού δικτύου την άρδευση της φύτευσης του περιβάλλοντος χώρου, ήτοι : Προµήθεια και εγκατάσταση σωλήνων ύδρευσης HDPE (3ης γενιάς) DN 25 και DN40, 10 ΑΤΜ κατάλληλου για πόσιµο νερό εντός χάνδακα, σύµφωνα µε τα σχέδια της µελέτης. Επίσης, προµήθεια και εγκατάσταση κρουνών υδροληψίας, φρεατίων, και δεξαµενής αποθήκευσης νερού. ηλαδή, όλων των απαιτούµενων σωληνώσεων (οι οποίες θα οδεύουν µέσα σε χαντάκι σε βάθος 0,50m), των εξαρτηµάτων, υδραυλικών υποδοχέων, δεξαµενής, φρεατίων κλπ υλικών και µικροϋλικών. Αναλυτικότερα, στη δαπάνη αυτή περιλαµβάνονται: 1)NET Y Ρ Η εκσκαφή χάνδακα σε έδαφος βραχώδες πλάτους έως 50cm α) Εκσκαφές τάφρων ή διωρύγων αρδευτικών και αποστραγγιστικών δικτύων, σε εδάφη βραχώδη, οποιουδήποτε πλάτους πυθµένα και βάθους, µε χρήση υδραυλικής σφύρας ή αερόσφυρας (χωρίς χρήση εκρηκτικών), µε την κοπή και εκρίζωση υπαρχόντων δένδρων περιµέτρου µέχρι 50cm θάµνων στο εύρος του ορύγµατος, σύµφωνα µε την µελέτη και την ΕΤΕΠ Εκσκαφές τάφρων και διωρύγων Στο παρόν άρθρο δεν συµπεριλαµβάνεται η κοπή και εκρίζωση δένδρων περιµέτρου µεγαλύτερης από 50cm. Οταν απαιτείται αυτό, οι σχετικές εργασίες τιµολογούνται ιδιαίτερα µε βάση τα οικεία άρθρα του ΝΕΤ ΠΡΣ. Με την φόρτωση των προϊόντων επί αυτοκινήτου και την µεταφορά στον χώρο απόθεσης ή απόρριψης σε οποιαδήποτε απόσταση 2) Η προµήθεια και τοποθέτηση, εντός του χάνδακα, σωλήνων HDPE 10ATM και διατοµής σύµφωνα µε τα σχέδια, επί στρώσης µε άµµο λατοµείου, ήτοι α. ΝΕΤ Υ Ρ Σωλήνας HDPE 10 Atm DN 40 Σωληνώσεις υπό πίεση από σωλήνες πολυαιθυλενίου (ΡΕ) συµπαγούς τοιχώµατος κατά ΕΝ για την µεταφορά ποσίµου νερού, νερού γενικής χρήσης, αποχέτευση οµβρίων και ακαθάρτων υπό πίεση και δίκτυα αποχέτευσης κενού. Οι σωλήνες (ΡΕ) χαρακτηρίζονται µε βάση το υλικό κατασκευής (PE100, PE 80, PE40), την ονοµαστική διάµετρο DN (ταυτίζεται µε την εξωτερική διάµετρο: σωλήνες DN/OD), τον τυποποιηµένο λόγο διαστάσεων SDR (Standard Dimension Ratio: λόγος της εξωτερικής διαµέτρου του σωλήνα προς το ονοµαστικό πάχος του τοιχώµατος) και τον τρόπο κατασκευής (ενιαίας εξώθησης -extrusion-, πολυστρωµατικής εξώθησης, µε πρόσθετη αποσπώµενη εξωτερική επίστρωση -peelable layer). O αριθµός που χαρακτηρίζει το υλικό κατασκευής (PE100, PE 80, PE40) σχετίζεται µε την ελάχιστη απαιτούµενη αντοχή MRS του ΡΕ (MRS: Minimum Required Strength) ως εξής: PE100 - MRS 10 MPa, PE80 - MRS 8 MPa, PE 40 - MRS 4 MPa. Σύµφωνα µε το EN , η ονοµαστική πίεση λειτουργίας ΡΝ των σωλήνων ανά κατηγορία υλικού κατασκευής (PE100, PE 80, PE40), συσχετίζεται µε µία µέγιστη τιµή SDR σελ. 1 από 20

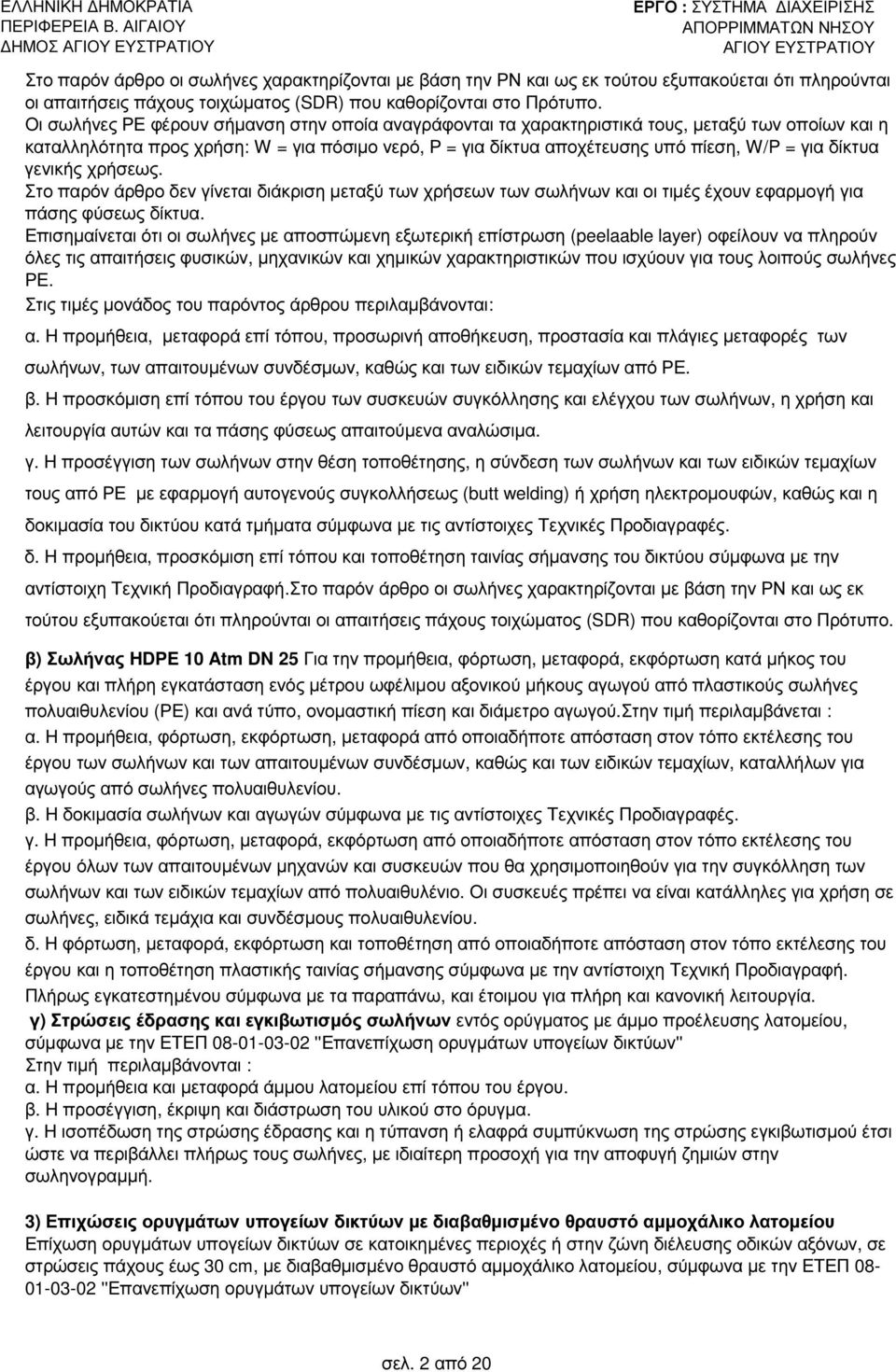

2 ΗΜΟΣ Στο παρόν άρθρο οι σωλήνες χαρακτηρίζονται µε βάση την ΡΝ και ως εκ τούτου εξυπακούεται ότι πληρούνται οι απαιτήσεις πάχους τοιχώµατος (SDR) που καθορίζονται στο Πρότυπο. Οι σωλήνες ΡΕ φέρουν σήµανση στην οποία αναγράφονται τα χαρακτηριστικά τους, µεταξύ των οποίων και η καταλληλότητα προς χρήση: W = για πόσιµο νερό, Ρ = για δίκτυα αποχέτευσης υπό πίεση, W/P = για δίκτυα γενικής χρήσεως. Στο παρόν άρθρο δεν γίνεται διάκριση µεταξύ των χρήσεων των σωλήνων και οι τιµές έχουν εφαρµογή για πάσης φύσεως δίκτυα. Επισηµαίνεται ότι οι σωλήνες µε αποσπώµενη εξωτερική επίστρωση (peelaable layer) οφείλουν να πληρούν όλες τις απαιτήσεις φυσικών, µηχανικών και χηµικών χαρακτηριστικών που ισχύουν για τους λοιπούς σωλήνες ΡΕ. Στις τιµές µονάδος του παρόντος άρθρου περιλαµβάνονται: α. Η προµήθεια, µεταφορά επί τόπου, προσωρινή αποθήκευση, προστασία και πλάγιες µεταφορές των σωλήνων, των απαιτουµένων συνδέσµων, καθώς και των ειδικών τεµαχίων από ΡΕ. β. Η προσκόµιση επί τόπου του έργου των συσκευών συγκόλλησης και ελέγχου των σωλήνων, η χρήση και λειτουργία αυτών και τα πάσης φύσεως απαιτούµενα αναλώσιµα. γ. Η προσέγγιση των σωλήνων στην θέση τοποθέτησης, η σύνδεση των σωλήνων και των ειδικών τεµαχίων τους από ΡΕ µε εφαρµογή αυτογενούς συγκολλήσεως (butt welding) ή χρήση ηλεκτροµουφών, καθώς και η δοκιµασία του δικτύου κατά τµήµατα σύµφωνα µε τις αντίστοιχες Τεχνικές Προδιαγραφές. δ. Η προµήθεια, προσκόµιση επί τόπου και τοποθέτηση ταινίας σήµανσης του δικτύου σύµφωνα µε την αντίστοιχη Τεχνική Προδιαγραφή.Στο παρόν άρθρο οι σωλήνες χαρακτηρίζονται µε βάση την ΡΝ και ως εκ τούτου εξυπακούεται ότι πληρούνται οι απαιτήσεις πάχους τοιχώµατος (SDR) που καθορίζονται στο Πρότυπο. β) Σωλήνας HDPE 10 Atm DN 25 Για την προµήθεια, φόρτωση, µεταφορά, εκφόρτωση κατά µήκος του έργου και πλήρη εγκατάσταση ενός µέτρου ωφέλιµου αξονικού µήκους αγωγού από πλαστικούς σωλήνες πολυαιθυλενίου (ΡΕ) και ανά τύπο, ονοµαστική πίεση και διάµετρο αγωγού.στην τιµή περιλαµβάνεται : α. Η προµήθεια, φόρτωση, εκφόρτωση, µεταφορά από οποιαδήποτε απόσταση στον τόπο εκτέλεσης του έργου των σωλήνων και των απαιτουµένων συνδέσµων, καθώς και των ειδικών τεµαχίων, καταλλήλων για αγωγούς από σωλήνες πολυαιθυλενίου. β. Η δοκιµασία σωλήνων και αγωγών σύµφωνα µε τις αντίστοιχες Τεχνικές Προδιαγραφές. γ. Η προµήθεια, φόρτωση, µεταφορά, εκφόρτωση από οποιαδήποτε απόσταση στον τόπο εκτέλεσης του έργου όλων των απαιτουµένων µηχανών και συσκευών που θα χρησιµοποιηθούν για την συγκόλληση των σωλήνων και των ειδικών τεµαχίων από πολυαιθυλένιο. Οι συσκευές πρέπει να είναι κατάλληλες για χρήση σε σωλήνες, ειδικά τεµάχια και συνδέσµους πολυαιθυλενίου. δ. Η φόρτωση, µεταφορά, εκφόρτωση και τοποθέτηση από οποιαδήποτε απόσταση στον τόπο εκτέλεσης του έργου και η τοποθέτηση πλαστικής ταινίας σήµανσης σύµφωνα µε την αντίστοιχη Τεχνική Προδιαγραφή. Πλήρως εγκατεστηµένου σύµφωνα µε τα παραπάνω, και έτοιµου για πλήρη και κανονική λειτουργία. γ) Στρώσεις έδρασης και εγκιβωτισµός σωλήνων εντός ορύγµατος µε άµµο προέλευσης λατοµείου, σύµφωνα µε την ΕΤΕΠ ''Επανεπίχωση ορυγµάτων υπογείων δικτύων'' Στην τιµή περιλαµβάνονται : α. Η προµήθεια και µεταφορά άµµου λατοµείου επί τόπου του έργου. β. Η προσέγγιση, έκριψη και διάστρωση του υλικού στο όρυγµα. γ. Η ισοπέδωση της στρώσης έδρασης και η τύπανση ή ελαφρά συµπύκνωση της στρώσης εγκιβωτισµού έτσι ώστε να περιβάλλει πλήρως τους σωλήνες, µε ιδιαίτερη προσοχή για την αποφυγή ζηµιών στην σωληνογραµµή. 3) Επιχώσεις ορυγµάτων υπογείων δικτύων µε διαβαθµισµένο θραυστό αµµοχάλικο λατοµείου Επίχωση ορυγµάτων υπογείων δικτύων σε κατοικηµένες περιοχές ή στην ζώνη διέλευσης οδικών αξόνων, σε στρώσεις πάχους έως 30 cm, µε διαβαθµισµένο θραυστό αµµοχάλικο λατοµείου, σύµφωνα µε την ΕΤΕΠ ''Επανεπίχωση ορυγµάτων υπογείων δικτύων'' σελ. 2 από 20

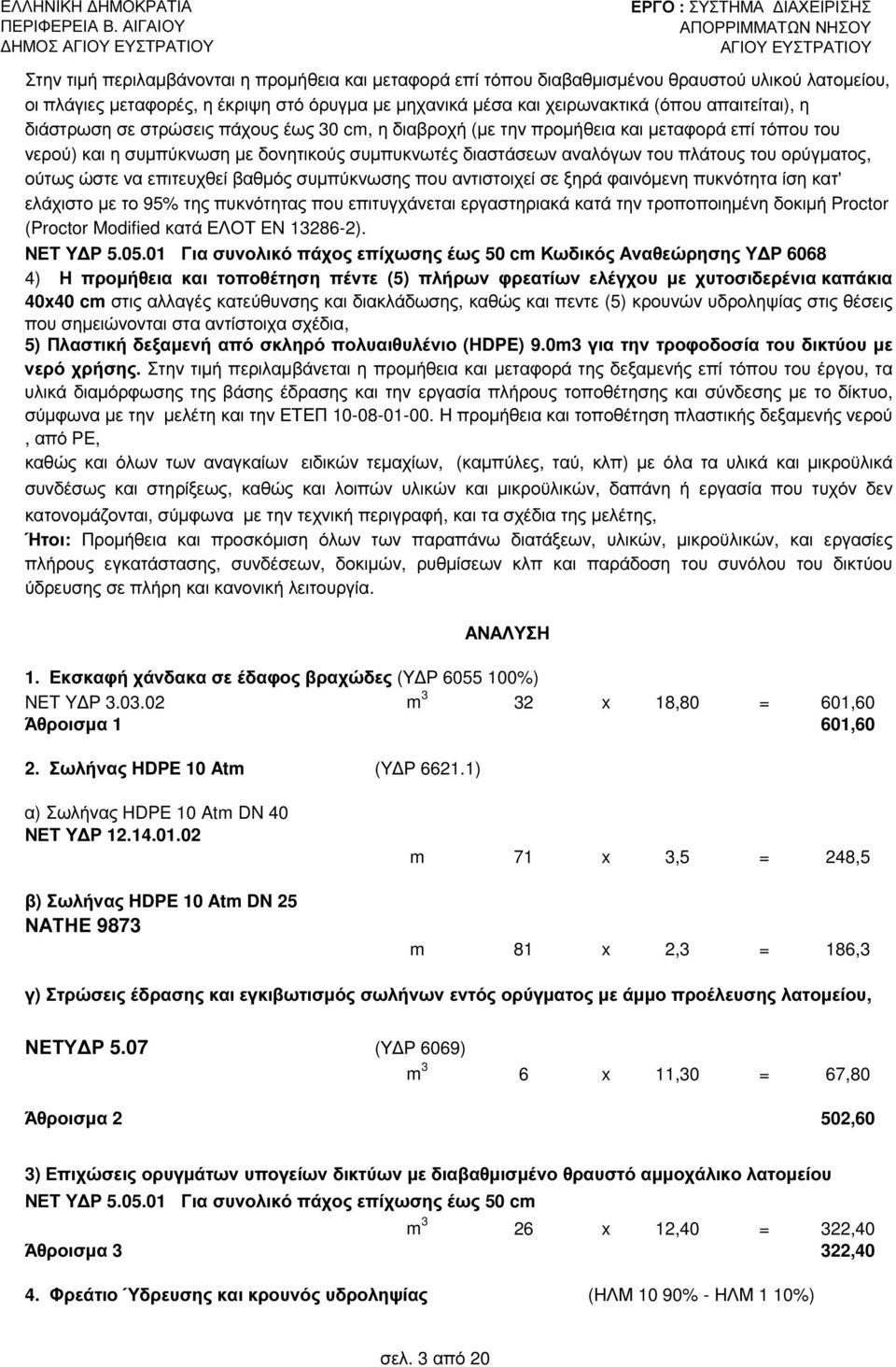

3 ΗΜΟΣ ΑΝΑΛΥΣΗ Στην τιµή περιλαµβάνονται η προµήθεια και µεταφορά επί τόπου διαβαθµισµένου θραυστού υλικού λατοµείου, οι πλάγιες µεταφορές, η έκριψη στό όρυγµα µε µηχανικά µέσα και χειρωνακτικά (όπου απαιτείται), η διάστρωση σε στρώσεις πάχους έως 30 cm, η διαβροχή (µε την προµήθεια και µεταφορά επί τόπου του νερού) και η συµπύκνωση µε δονητικούς συµπυκνωτές διαστάσεων αναλόγων του πλάτους του ορύγµατος, ούτως ώστε να επιτευχθεί βαθµός συµπύκνωσης που αντιστοιχεί σε ξηρά φαινόµενη πυκνότητα ίση κατ' ελάχιστο µε το 95% της πυκνότητας που επιτυγχάνεται εργαστηριακά κατά την τροποποιηµένη δοκιµή Proctor (Proctor Modified κατά ΕΛΟΤ EN ). ΝΕΤ Υ Ρ Για συνολικό πάχος επίχωσης έως 50 cm Κωδικός Αναθεώρησης Υ Ρ ) Η προµήθεια και τοποθέτηση πέντε (5) πλήρων φρεατίων ελέγχου µε χυτοσιδερένια καπάκια 40x40 cm στις αλλαγές κατεύθυνσης και διακλάδωσης, καθώς και πεντε (5) κρουνών υδροληψίας στις θέσεις που σηµειώνονται στα αντίστοιχα σχέδια, 5) Πλαστική δεξαµενή από σκληρό πολυαιθυλένιο (ΗDPE) 9.0m3 για την τροφοδοσία του δικτύου µε νερό χρήσης. Στην τιµή περιλαµβάνεται η προµήθεια και µεταφορά της δεξαµενής επί τόπου του έργου, τα υλικά διαµόρφωσης της βάσης έδρασης και την εργασία πλήρους τοποθέτησης και σύνδεσης µε το δίκτυο, σύµφωνα µε την µελέτη και την ΕΤΕΠ Η προµήθεια και τοποθέτηση πλαστικής δεξαµενής νερού, από PE, καθώς και όλων των αναγκαίων ειδικών τεµαχίων, (καµπύλες, ταύ, κλπ) µε όλα τα υλικά και µικροϋλικά συνδέσως και στηρίξεως, καθώς και λοιπών υλικών και µικροϋλικών, δαπάνη ή εργασία που τυχόν δεν κατονοµάζονται, σύµφωνα µε την τεχνική περιγραφή, και τα σχέδια της µελέτης, Ήτοι: Προµήθεια και προσκόµιση όλων των παραπάνω διατάξεων, υλικών, µικροϋλικών, και εργασίες πλήρους εγκατάστασης, συνδέσεων, δοκιµών, ρυθµίσεων κλπ και παράδοση του συνόλου του δικτύου ύδρευσης σε πλήρη και κανονική λειτουργία. 1. Εκσκαφή χάνδακα σε έδαφος βραχώδες (Υ Ρ %) NET Y Ρ m 3 32 x 18,80 = 601,60 Άθροισµα 1 601,60 2. Σωλήνας HDPE 10 Atm (Y Ρ ) α) Σωλήνας HDPE 10 Atm DN 40 ΝΕΤ Υ Ρ β) Σωλήνας HDPE 10 Atm DN 25 ΝΑΤΗΕ 9873 m 71 x 3,5 = 248,5 m 81 x 2,3 = 186,3 γ) Στρώσεις έδρασης και εγκιβωτισµός σωλήνων εντός ορύγµατος µε άµµο προέλευσης λατοµείου, ΝΕΤΥ Ρ 5.07 (Υ Ρ 6069) m 3 6 x 11,30 = 67,80 Άθροισµα 2 502,60 3) Επιχώσεις ορυγµάτων υπογείων δικτύων µε διαβαθµισµένο θραυστό αµµοχάλικο λατοµείου ΝΕΤ Υ Ρ Για συνολικό πάχος επίχωσης έως 50 cm m 3 26 x 12,40 = 322,40 Άθροισµα 3 322,40 4. Φρεάτιο Ύδρευσης και κρουνός υδροληψίας (ΗΛΜ 10 90% - ΗΛΜ 1 10%) σελ. 3 από 20

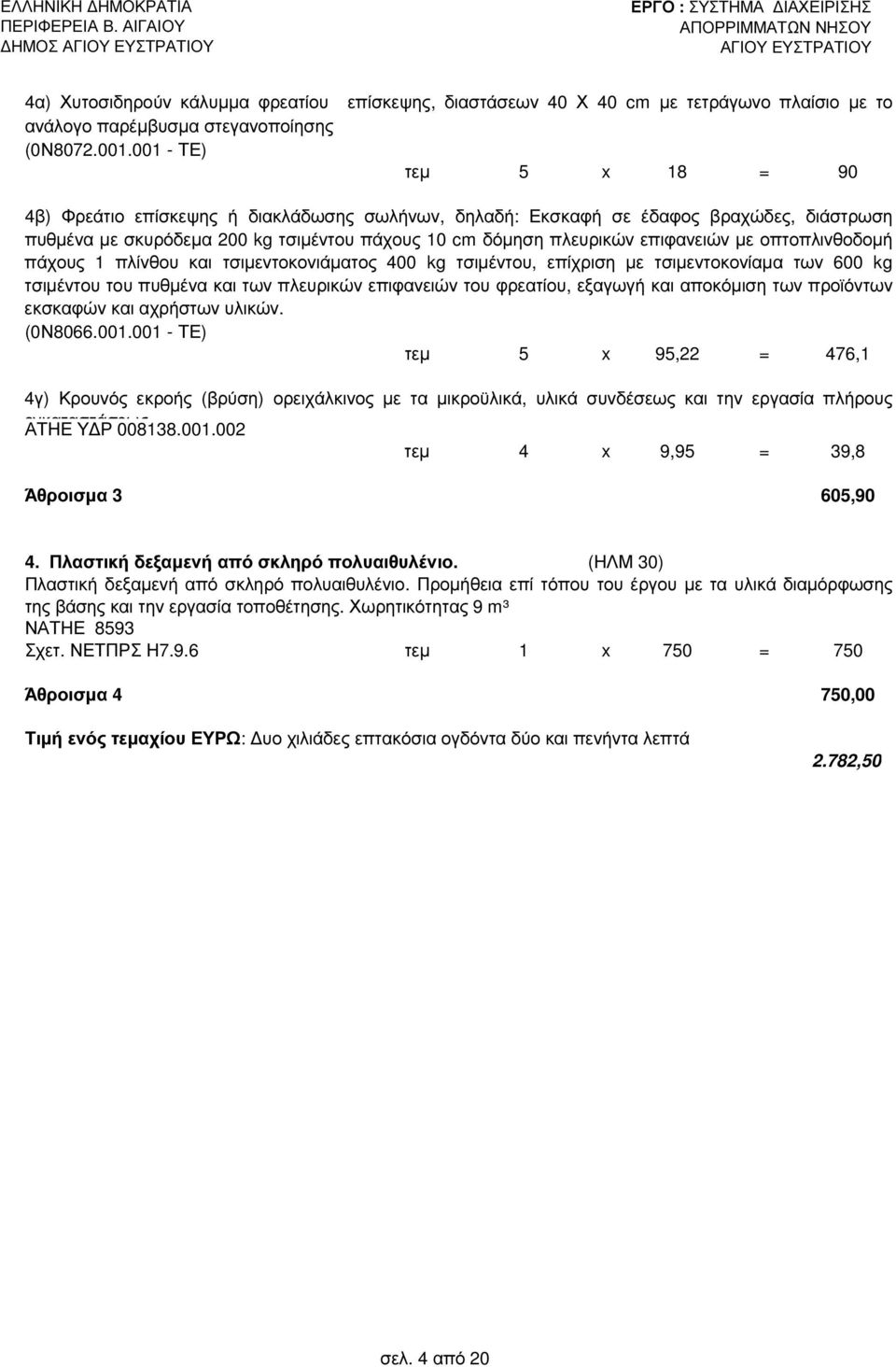

4 ΗΜΟΣ 4α) Χυτοσιδηρούν κάλυµµα φρεατίου επίσκεψης, διαστάσεων 40 Χ 40 cm µε τετράγωνο πλαίσιο µε το ανάλογο παρέµβυσµα στεγανοποίησης (0Ν ΤΕ) τεµ 5 x 18 = 90 4β) Φρεάτιο επίσκεψης ή διακλάδωσης σωλήνων, δηλαδή: Εκσκαφή σε έδαφος βραχώδες, διάστρωση πυθµένα µε σκυρόδεµα 200 kg τσιµέντου πάχους 10 cm δόµηση πλευρικών επιφανειών µε οπτοπλινθοδοµή πάχους 1 πλίνθου και τσιµεντοκονιάµατος 400 kg τσιµέντου, επίχριση µε τσιµεντοκονίαµα των 600 kg τσιµέντου του πυθµένα και των πλευρικών επιφανειών του φρεατίου, εξαγωγή και αποκόµιση των προϊόντων εκσκαφών και αχρήστων υλικών. (0Ν ΤΕ) τεµ 5 x 95,22 = 476,1 4γ) Κρουνός εκροής (βρύση) ορειχάλκινος µε τα µικροϋλικά, υλικά συνδέσεως και την εργασία πλήρους ΑΤΗΕ εγκαταστάσεως Υ Ρ τεµ 4 x 9,95 = 39,8 Άθροισµα 3 605,90 4. Πλαστική δεξαµενή από σκληρό πολυαιθυλένιο. (ΗΛΜ 30) Πλαστική δεξαµενή από σκληρό πολυαιθυλένιο. Προµήθεια επί τόπου του έργου µε τα υλικά διαµόρφωσης της βάσης και την εργασία τοποθέτησης. Χωρητικότητας 9 m³ ΝΑΤΗΕ 8593 Σχετ. ΝΕΤΠΡΣ Η7.9.6 τεµ 1 x 750 = 750 Άθροισµα 4 750,00 Τιµή ενός τεµαχίου ΕΥΡΩ: υο χιλιάδες επτακόσια ογδόντα δύο και πενήντα λεπτά 2.782,50 σελ. 4 από 20

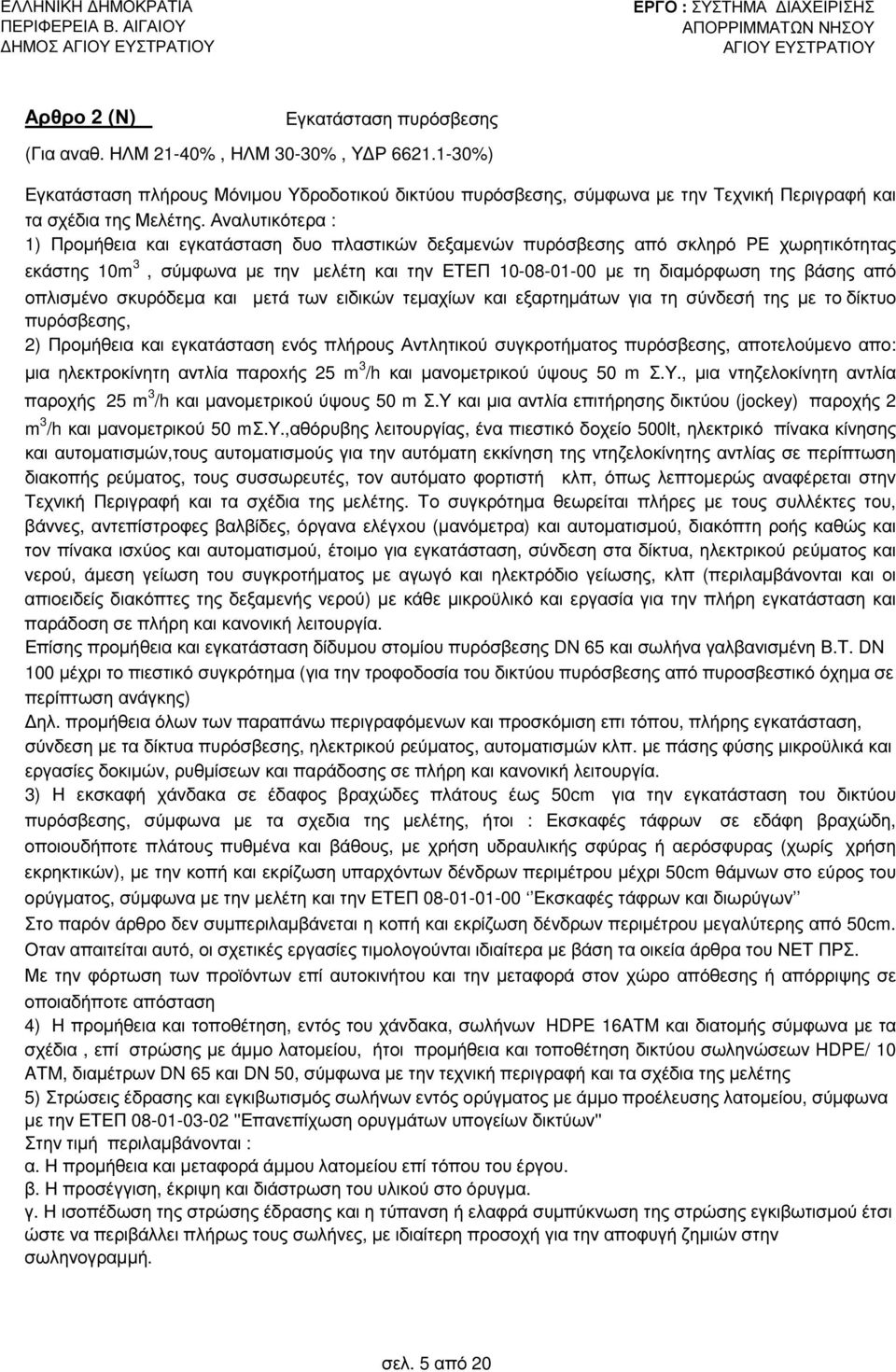

5 ΗΜΟΣ Αρθρο 2 (Ν) Εγκατάσταση πυρόσβεσης (Για αναθ. ΗΛΜ 21-40%, ΗΛΜ 30-30%, Υ Ρ %) Εγκατάσταση πλήρους Μόνιµου Υδροδοτικού δικτύου πυρόσβεσης, σύµφωνα µε την Τεχνική Περιγραφή και τα σχέδια της Μελέτης. Αναλυτικότερα : 1) Προµήθεια και εγκατάσταση δυο πλαστικών δεξαµενών πυρόσβεσης από σκληρό PE χωρητικότητας εκάστης 10m 3, σύµφωνα µε την µελέτη και την ΕΤΕΠ µε τη διαµόρφωση της βάσης από οπλισµένο σκυρόδεµα και µετά των ειδικών τεµαχίων και εξαρτηµάτων για τη σύνδεσή της µε το δίκτυο πυρόσβεσης, 2) Προµήθεια και εγκατάσταση ενός πλήρους Αντλητικού συγκροτήµατος πυρόσβεσης, αποτελούµενο απο: µια ηλεκτροκίνητη αντλία παροxής 25 m 3 /h και µανοµετρικού ύψους 50 m Σ.Υ., µια ντηζελοκίνητη αντλία παροχής 25 m 3 /h και µανοµετρικού ύψους 50 m Σ.Υ και µια αντλία επιτήρησης δικτύου (jockey) παροχής 2 m 3 /h και µανοµετρικού 50 mσ.υ.,αθόρυβης λειτουργίας, ένα πιεστικό δοχείο 500lt, ηλεκτρικό πίνακα κίνησης και αυτοµατισµών,τους αυτοµατισµούς για την αυτόµατη εκκίνηση της ντηζελοκίνητης αντλίας σε περίπτωση διακοπής ρεύµατος, τους συσσωρευτές, τον αυτόµατο φορτιστή κλπ, όπως λεπτοµερώς αναφέρεται στην Τεχνική Περιγραφή και τα σχέδια της µελέτης. Το συγκρότηµα θεωρείται πλήρες µε τους συλλέκτες του, βάννες, αντεπίστροφες βαλβίδες, όργανα ελέγxου (µανόµετρα) και αυτοµατισµού, διακόπτη ροής καθώς και τον πίνακα ισxύος και αυτοµατισµού, έτοιµο για εγκατάσταση, σύνδεση στα δίκτυα, ηλεκτρικού ρεύµατος και νερού, άµεση γείωση του συγκροτήµατος µε αγωγό και ηλεκτρόδιο γείωσης, κλπ (περιλαµβάνονται και οι απιοειδείς διακόπτες της δεξαµενής νερού) µε κάθε µικροϋλικό και εργασία για την πλήρη εγκατάσταση και παράδοση σε πλήρη και κανονική λειτουργία. Επίσης προµήθεια και εγκατάσταση δίδυµου στοµίου πυρόσβεσης DN 65 και σωλήνα γαλβανισµένη Β.Τ. DN 100 µέχρι το πιεστικό συγκρότηµα (για την τροφοδοσία του δικτύου πυρόσβεσης από πυροσβεστικό όχηµα σε περίπτωση ανάγκης) ηλ. προµήθεια όλων των παραπάνω περιγραφόµενων και προσκόµιση επι τόπου, πλήρης εγκατάσταση, σύνδεση µε τα δίκτυα πυρόσβεσης, ηλεκτρικού ρεύµατος, αυτοµατισµών κλπ. µε πάσης φύσης µικροϋλικά και εργασίες δοκιµών, ρυθµίσεων και παράδοσης σε πλήρη και κανονική λειτουργία. 3) Η εκσκαφή χάνδακα σε έδαφος βραχώδες πλάτους έως 50cm για την εγκατάσταση του δικτύου πυρόσβεσης, σύµφωνα µε τα σχεδια της µελέτης, ήτοι : Εκσκαφές τάφρων σε εδάφη βραχώδη, οποιουδήποτε πλάτους πυθµένα και βάθους, µε χρήση υδραυλικής σφύρας ή αερόσφυρας (χωρίς χρήση εκρηκτικών), µε την κοπή και εκρίζωση υπαρχόντων δένδρων περιµέτρου µέχρι 50cm θάµνων στο εύρος του ορύγµατος, σύµφωνα µε την µελέτη και την ΕΤΕΠ Εκσκαφές τάφρων και διωρύγων Στο παρόν άρθρο δεν συµπεριλαµβάνεται η κοπή και εκρίζωση δένδρων περιµέτρου µεγαλύτερης από 50cm. Οταν απαιτείται αυτό, οι σχετικές εργασίες τιµολογούνται ιδιαίτερα µε βάση τα οικεία άρθρα του ΝΕΤ ΠΡΣ. Με την φόρτωση των προϊόντων επί αυτοκινήτου και την µεταφορά στον χώρο απόθεσης ή απόρριψης σε οποιαδήποτε απόσταση 4) Η προµήθεια και τοποθέτηση, εντός του χάνδακα, σωλήνων HDPE 16ATM και διατοµής σύµφωνα µε τα σχέδια, επί στρώσης µε άµµο λατοµείου, ήτοι προµήθεια και τοποθέτηση δικτύου σωληνώσεων HDPE/ 10 ATM, διαµέτρων DN 65 και DN 50, σύµφωνα µε την τεχνική περιγραφή και τα σχέδια της µελέτης 5) Στρώσεις έδρασης και εγκιβωτισµός σωλήνων εντός ορύγµατος µε άµµο προέλευσης λατοµείου, σύµφωνα µε την ΕΤΕΠ ''Επανεπίχωση ορυγµάτων υπογείων δικτύων'' Στην τιµή περιλαµβάνονται : α. Η προµήθεια και µεταφορά άµµου λατοµείου επί τόπου του έργου. β. Η προσέγγιση, έκριψη και διάστρωση του υλικού στο όρυγµα. γ. Η ισοπέδωση της στρώσης έδρασης και η τύπανση ή ελαφρά συµπύκνωση της στρώσης εγκιβωτισµού έτσι ώστε να περιβάλλει πλήρως τους σωλήνες, µε ιδιαίτερη προσοχή για την αποφυγή ζηµιών στην σωληνογραµµή. σελ. 5 από 20

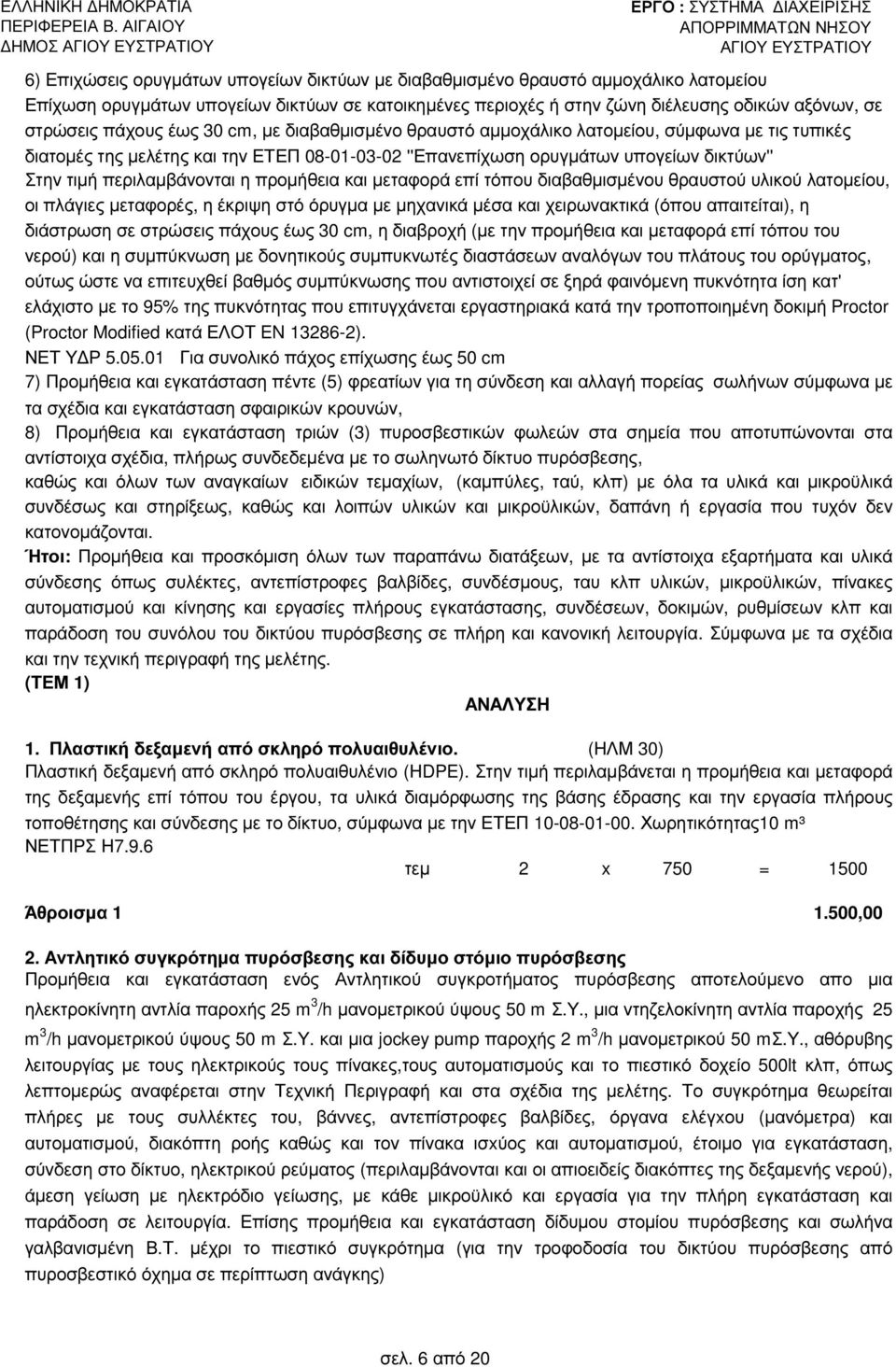

6 ΗΜΟΣ 6) Επιχώσεις ορυγµάτων υπογείων δικτύων µε διαβαθµισµένο θραυστό αµµοχάλικο λατοµείου Επίχωση ορυγµάτων υπογείων δικτύων σε κατοικηµένες περιοχές ή στην ζώνη διέλευσης οδικών αξόνων, σε στρώσεις πάχους έως 30 cm, µε διαβαθµισµένο θραυστό αµµοχάλικο λατοµείου, σύµφωνα µε τις τυπικές διατοµές της µελέτης και την ΕΤΕΠ ''Επανεπίχωση ορυγµάτων υπογείων δικτύων'' Στην τιµή περιλαµβάνονται η προµήθεια και µεταφορά επί τόπου διαβαθµισµένου θραυστού υλικού λατοµείου, οι πλάγιες µεταφορές, η έκριψη στό όρυγµα µε µηχανικά µέσα και χειρωνακτικά (όπου απαιτείται), η διάστρωση σε στρώσεις πάχους έως 30 cm, η διαβροχή (µε την προµήθεια και µεταφορά επί τόπου του νερού) και η συµπύκνωση µε δονητικούς συµπυκνωτές διαστάσεων αναλόγων του πλάτους του ορύγµατος, ούτως ώστε να επιτευχθεί βαθµός συµπύκνωσης που αντιστοιχεί σε ξηρά φαινόµενη πυκνότητα ίση κατ' ελάχιστο µε το 95% της πυκνότητας που επιτυγχάνεται εργαστηριακά κατά την τροποποιηµένη δοκιµή Proctor (Proctor Modified κατά ΕΛΟΤ EN ). ΝΕΤ Υ Ρ Για συνολικό πάχος επίχωσης έως 50 cm 7) Προµήθεια και εγκατάσταση πέντε (5) φρεατίων για τη σύνδεση και αλλαγή πορείας σωλήνων σύµφωνα µε τα σχέδια και εγκατάσταση σφαιρικών κρουνών, 8) Προµήθεια και εγκατάσταση τριών (3) πυροσβεστικών φωλεών στα σηµεία που αποτυπώνονται στα αντίστοιχα σχέδια, πλήρως συνδεδεµένα µε το σωληνωτό δίκτυο πυρόσβεσης, καθώς και όλων των αναγκαίων ειδικών τεµαχίων, (καµπύλες, ταύ, κλπ) µε όλα τα υλικά και µικροϋλικά συνδέσως και στηρίξεως, καθώς και λοιπών υλικών και µικροϋλικών, δαπάνη ή εργασία που τυχόν δεν κατονοµάζονται. Ήτοι: Προµήθεια και προσκόµιση όλων των παραπάνω διατάξεων, µε τα αντίστοιχα εξαρτήµατα και υλικά σύνδεσης όπως συλέκτες, αντεπίστροφες βαλβίδες, συνδέσµους, ταυ κλπ υλικών, µικροϋλικών, πίνακες αυτοµατισµού και κίνησης και εργασίες πλήρους εγκατάστασης, συνδέσεων, δοκιµών, ρυθµίσεων κλπ και παράδοση του συνόλου του δικτύου πυρόσβεσης σε πλήρη και κανονική λειτουργία. Σύµφωνα µε τα σχέδια και την τεχνική περιγραφή της µελέτης. (ΤΕΜ 1) ΑΝΑΛΥΣΗ 1. Πλαστική δεξαµενή από σκληρό πολυαιθυλένιο. (ΗΛΜ 30) Πλαστική δεξαµενή από σκληρό πολυαιθυλένιο (ΗDPE). Στην τιµή περιλαµβάνεται η προµήθεια και µεταφορά της δεξαµενής επί τόπου του έργου, τα υλικά διαµόρφωσης της βάσης έδρασης και την εργασία πλήρους τοποθέτησης και σύνδεσης µε το δίκτυο, σύµφωνα µε την ΕΤΕΠ Χωρητικότητας10 m³ ΝΕΤΠΡΣ Η7.9.6 τεµ 2 x 750 = 1500 Άθροισµα ,00 2. Αντλητικό συγκρότηµα πυρόσβεσης και δίδυµο στόµιο πυρόσβεσης Προµήθεια και εγκατάσταση ενός Αντλητικού συγκροτήµατος πυρόσβεσης αποτελούµενο απο µια ηλεκτροκίνητη αντλία παροxής 25 m 3 /h µανοµετρικού ύψους 50 m Σ.Υ., µια ντηζελοκίνητη αντλία παροχής 25 m 3 /h µανοµετρικού ύψους 50 m Σ.Υ. και µια jockey pump παροχής 2 m 3 /h µανοµετρικού 50 mσ.υ., αθόρυβης λειτουργίας µε τους ηλεκτρικούς τους πίνακες,τους αυτοµατισµούς και το πιεστικό δοχείο 500lt κλπ, όπως λεπτοµερώς αναφέρεται στην Τεχνική Περιγραφή και στα σχέδια της µελέτης. Το συγκρότηµα θεωρείται πλήρες µε τους συλλέκτες του, βάννες, αντεπίστροφες βαλβίδες, όργανα ελέγxου (µανόµετρα) και αυτοµατισµού, διακόπτη ροής καθώς και τον πίνακα ισxύος και αυτοµατισµού, έτοιµο για εγκατάσταση, σύνδεση στο δίκτυο, ηλεκτρικού ρεύµατος (περιλαµβάνονται και οι απιοειδείς διακόπτες της δεξαµενής νερού), άµεση γείωση µε ηλεκτρόδιο γείωσης, µε κάθε µικροϋλικό και εργασία για την πλήρη εγκατάσταση και παράδοση σε λειτουργία. Επίσης προµήθεια και εγκατάσταση δίδυµου στοµίου πυρόσβεσης και σωλήνα γαλβανισµένη Β.Τ. µέχρι το πιεστικό συγκρότηµα (για την τροφοδοσία του δικτύου πυρόσβεσης από πυροσβεστικό όχηµα σε περίπτωση ανάγκης) σελ. 6 από 20

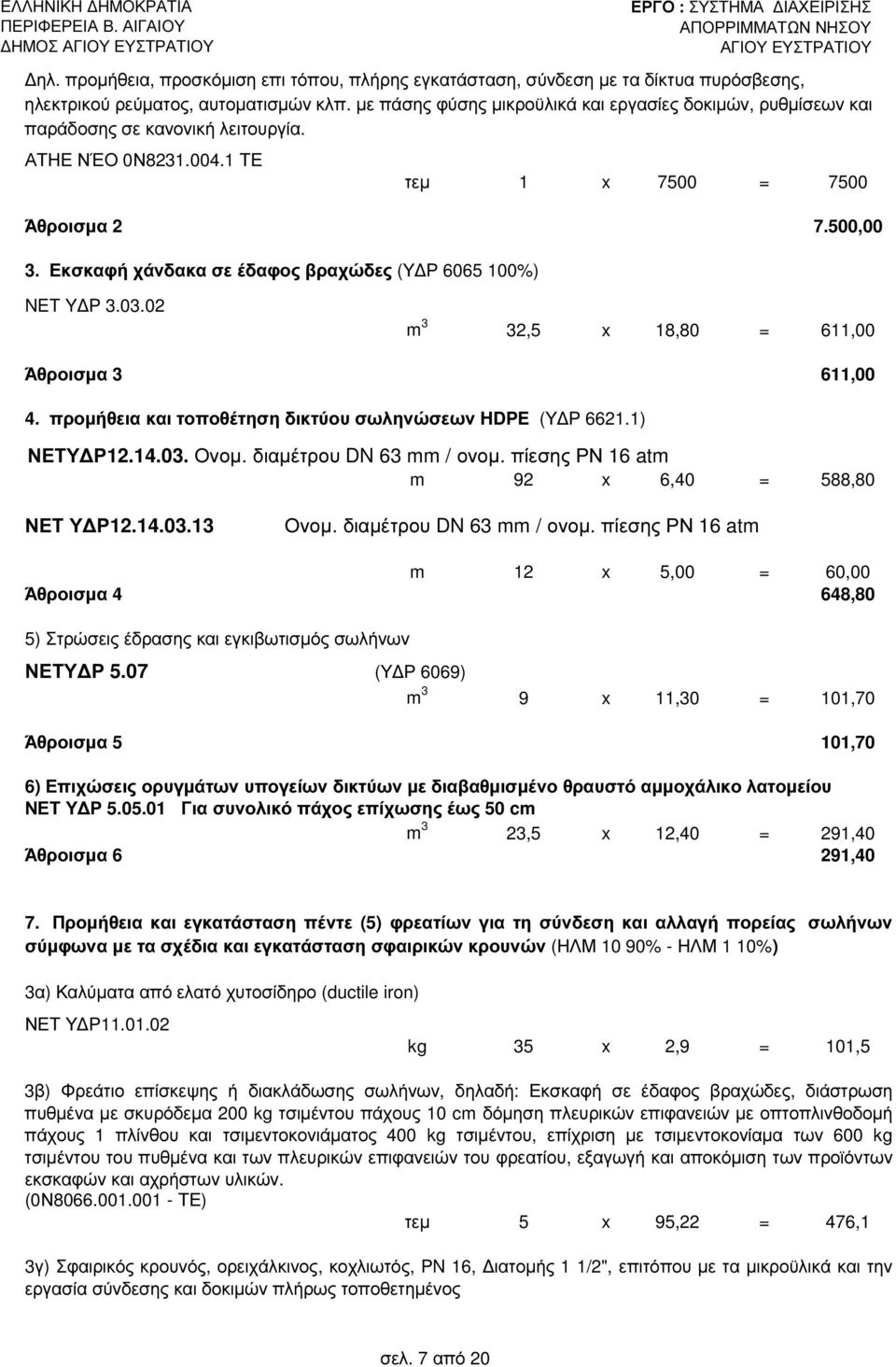

7 ΗΜΟΣ ΑΤΗΕ ΝΈΟ 0Ν ΤΕ ηλ. προµήθεια, προσκόµιση επι τόπου, πλήρης εγκατάσταση, σύνδεση µε τα δίκτυα πυρόσβεσης, ηλεκτρικού ρεύµατος, αυτοµατισµών κλπ. µε πάσης φύσης µικροϋλικά και εργασίες δοκιµών, ρυθµίσεων και παράδοσης σε κανονική λειτουργία. τεµ 1 x 7500 = 7500 Άθροισµα ,00 3. Εκσκαφή χάνδακα σε έδαφος βραχώδες (Υ Ρ %) NET Y Ρ m 3 32,5 x 18,80 = 611,00 Άθροισµα 3 611,00 4. προµήθεια και τοποθέτηση δικτύου σωληνώσεων HDPE (Υ Ρ ) Α. ΝΕΤΥ Ρ Ονοµ. διαµέτρου DN 63 mm / ονοµ. πίεσης ΡΝ 16 atm m 92 x 6,40 = 588,80 Β. ΝΕΤ Υ Ρ Ονοµ. διαµέτρου DN 63 mm / ονοµ. πίεσης ΡΝ 16 atm m 12 x 5,00 = 60,00 Άθροισµα 4 648,80 5) Στρώσεις έδρασης και εγκιβωτισµός σωλήνων ΝΕΤΥ Ρ 5.07 (Υ Ρ 6069) m 3 9 x 11,30 = 101,70 Άθροισµα 5 101,70 6) Επιχώσεις ορυγµάτων υπογείων δικτύων µε διαβαθµισµένο θραυστό αµµοχάλικο λατοµείου ΝΕΤ Υ Ρ Για συνολικό πάχος επίχωσης έως 50 cm m 3 23,5 x 12,40 = 291,40 Άθροισµα 6 291,40 7. Προµήθεια και εγκατάσταση πέντε (5) φρεατίων για τη σύνδεση και αλλαγή πορείας σωλήνων σύµφωνα µε τα σχέδια και εγκατάσταση σφαιρικών κρουνών (ΗΛΜ 10 90% - ΗΛΜ 1 10%) 3α) Καλύµατα από ελατό χυτοσίδηρο (ductile iron) ΝΕΤ Υ Ρ kg 35 x 2,9 = 101,5 3β) Φρεάτιο επίσκεψης ή διακλάδωσης σωλήνων, δηλαδή: Εκσκαφή σε έδαφος βραχώδες, διάστρωση πυθµένα µε σκυρόδεµα 200 kg τσιµέντου πάχους 10 cm δόµηση πλευρικών επιφανειών µε οπτοπλινθοδοµή πάχους 1 πλίνθου και τσιµεντοκονιάµατος 400 kg τσιµέντου, επίχριση µε τσιµεντοκονίαµα των 600 kg τσιµέντου του πυθµένα και των πλευρικών επιφανειών του φρεατίου, εξαγωγή και αποκόµιση των προϊόντων εκσκαφών και αχρήστων υλικών. (0Ν ΤΕ) τεµ 5 x 95,22 = 476,1 3γ) Σφαιρικός κρουνός, ορειχάλκινος, κοχλιωτός, PN 16, ιατοµής 1 1/2", επιτόπου µε τα µικροϋλικά και την εργασία σύνδεσης και δοκιµών πλήρως τοποθετηµένος σελ. 7 από 20

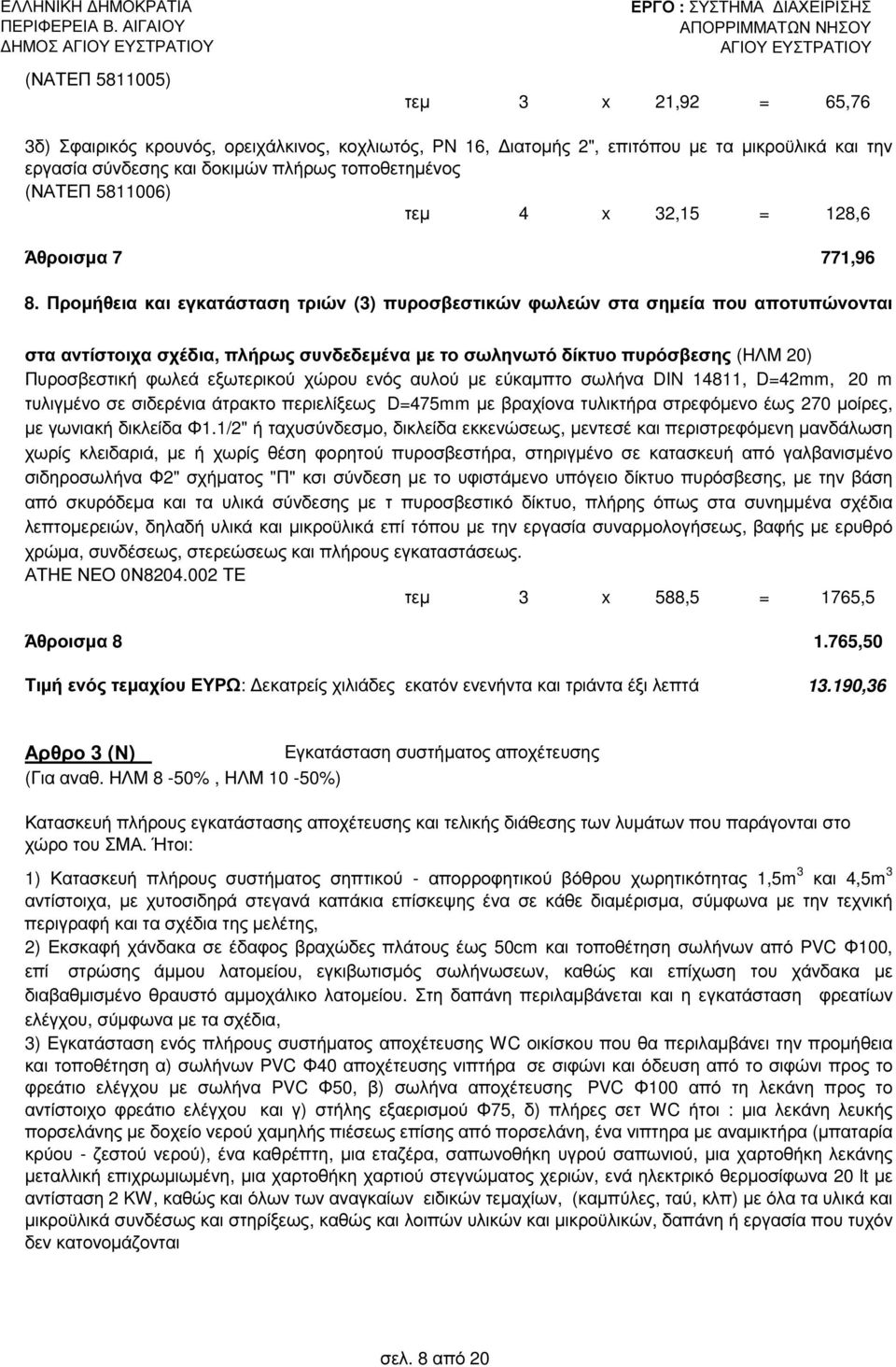

8 ΗΜΟΣ (ΝΑΤΕΠ ) τεµ 3 x 21,92 = 65,76 3δ) Σφαιρικός κρουνός, ορειχάλκινος, κοχλιωτός, PN 16, ιατοµής 2", επιτόπου µε τα µικροϋλικά και την εργασία σύνδεσης και δοκιµών πλήρως τοποθετηµένος (ΝΑΤΕΠ ) τεµ 4 x 32,15 = 128,6 Άθροισµα 7 771,96 8. Προµήθεια και εγκατάσταση τριών (3) πυροσβεστικών φωλεών στα σηµεία που αποτυπώνονται στα αντίστοιχα σχέδια, πλήρως συνδεδεµένα µε το σωληνωτό δίκτυο πυρόσβεσης (ΗΛΜ 20) Πυροσβεστική φωλεά εξωτερικού χώρου ενός αυλού µε εύκαµπτο σωλήνα DIN 14811, D=42mm, 20 m τυλιγµένο σε σιδερένια άτρακτο περιελίξεως D=475mm µε βραχίονα τυλικτήρα στρεφόµενο έως 270 µοίρες, µε γωνιακή δικλείδα Φ1.1/2" ή ταχυσύνδεσµο, δικλείδα εκκενώσεως, µεντεσέ και περιστρεφόµενη µανδάλωση χωρίς κλειδαριά, µε ή χωρίς θέση φορητού πυροσβεστήρα, στηριγµένο σε κατασκευή από γαλβανισµένο σιδηροσωλήνα Φ2" σχήµατος "Π" κσι σύνδεση µε το υφιστάµενο υπόγειο δίκτυο πυρόσβεσης, µε την βάση από σκυρόδεµα και τα υλικά σύνδεσης µε τ πυροσβεστικό δίκτυο, πλήρης όπως στα συνηµµένα σχέδια λεπτοµερειών, δηλαδή υλικά και µικροϋλικά επί τόπου µε την εργασία συναρµολογήσεως, βαφής µε ερυθρό χρώµα, συνδέσεως, στερεώσεως και πλήρους εγκαταστάσεως. ΑΤΗΕ ΝΕΟ 0Ν ΤΕ τεµ 3 x 588,5 = 1765,5 Άθροισµα ,50 Τιµή ενός τεµαχίου ΕΥΡΩ: εκατρείς χιλιάδες εκατόν ενενήντα και τριάντα έξι λεπτά ,36 Αρθρο 3 (Ν) Εγκατάσταση συστήµατος αποχέτευσης (Για αναθ. ΗΛΜ 8-50%, ΗΛΜ 10-50%) Κατασκευή πλήρους εγκατάστασης αποχέτευσης και τελικής διάθεσης των λυµάτων που παράγονται στο χώρο του ΣΜΑ. Ήτοι: 1) Κατασκευή πλήρους συστήµατος σηπτικού - απορροφητικού βόθρου χωρητικότητας 1,5m 3 και 4,5m 3 αντίστοιχα, µε χυτοσιδηρά στεγανά καπάκια επίσκεψης ένα σε κάθε διαµέρισµα, σύµφωνα µε την τεχνική περιγραφή και τα σχέδια της µελέτης, 2) Εκσκαφή χάνδακα σε έδαφος βραχώδες πλάτους έως 50cm και τοποθέτηση σωλήνων από PVC Φ100, επί στρώσης άµµου λατοµείου, εγκιβωτισµός σωλήνωσεων, καθώς και επίχωση του χάνδακα µε διαβαθµισµένο θραυστό αµµοχάλικο λατοµείου. Στη δαπάνη περιλαµβάνεται και η εγκατάσταση φρεατίων ελέγχου, σύµφωνα µε τα σχέδια, 3) Εγκατάσταση ενός πλήρους συστήµατος αποχέτευσης WC οικίσκου που θα περιλαµβάνει την προµήθεια και τοποθέτηση α) σωλήνων PVC Φ40 αποχέτευσης νιπτήρα σε σιφώνι και όδευση από το σιφώνι προς το φρεάτιο ελέγχου µε σωλήνα PVC Φ50, β) σωλήνα αποχέτευσης PVC Φ100 από τη λεκάνη προς το αντίστοιχο φρεάτιο ελέγχου και γ) στήλης εξαερισµού Φ75, δ) πλήρες σετ WC ήτοι : µια λεκάνη λευκής πορσελάνης µε δοχείο νερού χαµηλής πιέσεως επίσης από πορσελάνη, ένα νιπτηρα µε αναµικτήρα (µπαταρία κρύου - ζεστού νερού), ένα καθρέπτη, µια εταζέρα, σαπωνοθήκη υγρού σαπωνιού, µια χαρτοθήκη λεκάνης µεταλλική επιχρωµιωµένη, µια χαρτοθήκη χαρτιού στεγνώµατος χεριών, ενά ηλεκτρικό θερµοσίφωνα 20 lt µε αντίσταση 2 KW, καθώς και όλων των αναγκαίων ειδικών τεµαχίων, (καµπύλες, ταύ, κλπ) µε όλα τα υλικά και µικροϋλικά συνδέσως και στηρίξεως, καθώς και λοιπών υλικών και µικροϋλικών, δαπάνη ή εργασία που τυχόν δεν κατονοµάζονται σελ. 8 από 20

9 ΗΜΟΣ κανονική λειτουργία,σύµφωνα µε τα σχέδια και την τεχνική περιγραφή της µελέτης. (1 ΤΕΜ) 4) Κατασκευή καναλιού απορροής απόνερων πλύσης διαστάσεων 10,50 m x 0,25 m και βάθους από 0,50 - έως 0,70 m. Τα τοιχώµατα θα είναι από οπλισµένο σκυρόδεµα C 16/20, πάχους 15 cm και ο πυθµένα από οπλισµένο σκυρόδεµα C 16/20, πάχους 10 cm. Η κλίση του πυθµένα θα µορφωθεί µε µπετόν καθαριότητας 12/15 µέσου πάχους 8 cm. Ο οπλισµός του σκυροδέµατος θα είναι Φ8/125 µε διανοµές 5Φ8. Επίσης προµήθεια και εγκατάσταση σχάρας από ελατό χυτοσίδηρο (µαζί µε το πλαίσιο), συλλογής απόνερων πλύσης βαρέως τύπου, ικανής αντοχής για διέλευση βαρέων οχηµάτων, φορτίου D400, διαστάσεων 10,5m x 0,25m, στην οποία θα συλλέγονται τα απόνερα πλύσης και θα οδηγούνται µέσω του ορθογωνικού καναλιού σε σωλήνα PVC Φ 100 και στη συνέχεια στο συγκρότηµα του βόθρου. Επίσης στη δαπάνη περιλαµβάνεται και η προµήθεια και εγκατάσταση ανοξείδωτου θυροφράγµατος στη σύνδεση της σχάρας µε το κεντρικό σωλήνα αποχέτευσης PVC Φ 100,για την αποµόνωση αυτής από το υπόλοιπο δίκτυο, όταν δεν γίνονται πλυσίµατα, καθώς και σε περίπτωση βροχόπτωσης, καθώς και όλων των αναγκαίων ειδικών τεµαχίων, (καµπύλες, ταύ, κλπ) µε όλα τα υλικά και µικροϋλικά συνδέσως και στηρίξεως, καθώς και λοιπών υλικών και µικροϋλικών, δαπάνη ή εργασία που τυχόν δεν κατονοµάζονται. Ήτοι: Προµήθεια, προσκόµιση και κατασκευή όλων των παραπάνω διατάξεων, µε τα αντίστοιχα εξαρτήµατα και υλικά σύνδεσης όπως συνδέσµους, ταυ κλπ υλικών, µικροϋλικών, και εργασίες πλήρους εγκατάστασης, συνδέσεων, δοκιµών, ρυθµίσεων κλπ και παράδοση του συνόλου του δικτύου αποχέτευσης σε πλήρη και ΑΝΑΛΥΣΗ 1. Κατασκευή συστήµατος σηπτικού - απορροφητικού βόθρου χωρητικότητας 1,5m 3 και 4,5m 3 αντίστοιχα, µε χυτοσιδηρά στεγανά καπάκια επίσκεψης ένα σε κάθε διαµέρισµα (ΗΛΜ 10 90% - ΗΛΜ 1 10%) Κατασκευή πλήρους συστήµατος σηπτικού - απορροφητικού βόθρου χωρητικότητας 4,5m 3 και 1,5m 3 αντίστοιχα, µε χητοσιδηρά στεγανά καπάκια επίσκεψης ένα σε κάθε διαµέρισµα. Πλήρως αποπερατωµένο συνδεδεµένο µε το αποχετευτικό σύστηµα. Σύµφωνα µε τα σχέδια, Τεχνική Περιγραφή και Προδιαγραφές. ΑΤΗΕ ΝΕΟ 0Ν ΤΕ τεµ 1 x 4500 = 4500 Άθροισµα ,00 2. Εκσκαφή χάνδακα σε έδαφος βραχώδες NET Y Ρ m 3 17 x 18,80 = 319,60 2β) Φρεάτιο επισκέψεως δικτύων αποχετεύσεως, ήτοι Φρεάτιο δικτύου αποχετεύσεως ήτοι εκσκαφή εις οιονδήποτε έδαφος µέχρι 0,30 µ. επιπλέον του βάθους φρεατίου και κατασκευής του φρεατίου δια σκυροδέµατος των 300χγρ. σιµέντου πάχους 10 εκ. και επίστρωση δια τσιµεντοκονιάµατος των 600 χγρ. πάχους 1,00 εκ. ήτοι υλικά και µικροϋλικά επί τόπου και εργασία πλήρους κατασκευής. ιαστάσεων 30cm X 40cm και βάθος έως 0,50 m. (ΑΤΗΕ ΝΈΟ0Ν ) Τεµ 4 x 141,5 = 566 2γ) Χυτοσιδηρούν κάλυµµα φρεατίου επίσκεψης, διαστάσεων 30 Χ 40 cm µε ορθογώνιο πλαίσιο µε το ανάλογο παρέµβυσµα στεγανοποίησης. (0Ν ΤΕ) kg 28 x 2,9 = 81,2 σελ. 9 από 20

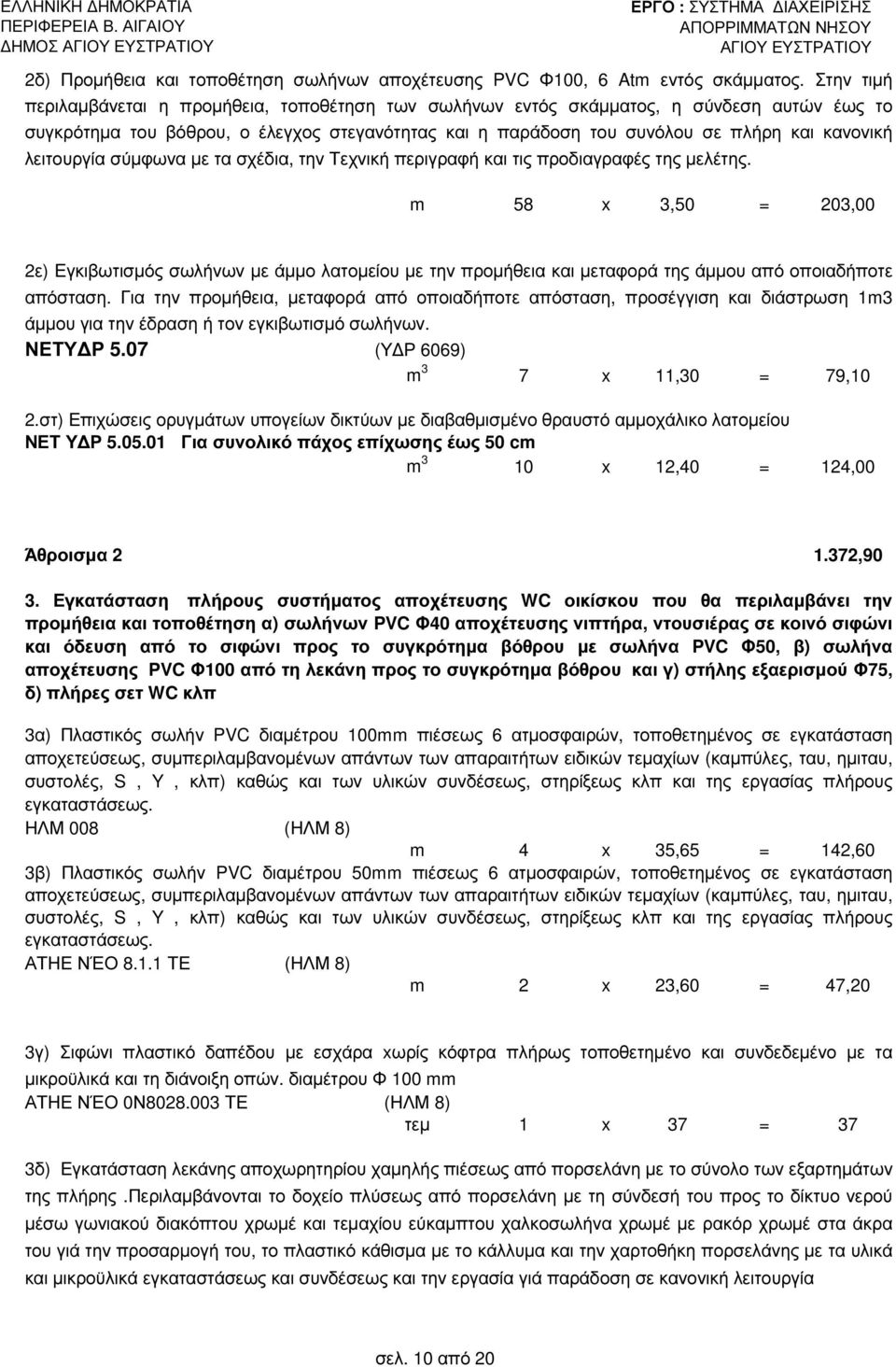

10 ΗΜΟΣ 2δ) Προµήθεια και τοποθέτηση σωλήνων αποχέτευσης PVC Φ100, 6 Atm εντός σκάµµατος. Στην τιµή περιλαµβάνεται η προµήθεια, τοποθέτηση των σωλήνων εντός σκάµµατος, η σύνδεση αυτών έως το συγκρότηµα του βόθρου, ο έλεγχος στεγανότητας και η παράδοση του συνόλου σε πλήρη και κανονική λειτουργία σύµφωνα µε τα σχέδια, την Τεχνική περιγραφή και τις προδιαγραφές της µελέτης. m 58 x 3,50 = 203,00 2ε) Εγκιβωτισµός σωλήνων µε άµµο λατοµείου µε την προµήθεια και µεταφορά της άµµου από οποιαδήποτε απόσταση. Για την προµήθεια, µεταφορά από οποιαδήποτε απόσταση, προσέγγιση και διάστρωση 1m3 άµµου για την έδραση ή τον εγκιβωτισµό σωλήνων. ΝΕΤΥ Ρ 5.07 (Υ Ρ 6069) m 3 7 x 11,30 = 79,10 2.στ) Επιχώσεις ορυγµάτων υπογείων δικτύων µε διαβαθµισµένο θραυστό αµµοχάλικο λατοµείου ΝΕΤ Υ Ρ Για συνολικό πάχος επίχωσης έως 50 cm m 3 10 x 12,40 = 124,00 Άθροισµα ,90 3. Εγκατάσταση πλήρους συστήµατος αποχέτευσης WC οικίσκου που θα περιλαµβάνει την προµήθεια και τοποθέτηση α) σωλήνων PVC Φ40 αποχέτευσης νιπτήρα, ντουσιέρας σε κοινό σιφώνι και όδευση από το σιφώνι προς το συγκρότηµα βόθρου µε σωλήνα PVC Φ50, β) σωλήνα αποχέτευσης PVC Φ100 από τη λεκάνη προς το συγκρότηµα βόθρου και γ) στήλης εξαερισµού Φ75, δ) πλήρες σετ WC κλπ 3α) Πλαστικός σωλήν PVC διαµέτρου 100mm πιέσεως 6 ατµοσφαιρών, τοποθετηµένος σε εγκατάσταση αποχετεύσεως, συµπεριλαµβανοµένων απάντων των απαραιτήτων ειδικών τεµαχίων (καµπύλες, ταυ, ηµιταυ, συστολές, S, Y, κλπ) καθώς και των υλικών συνδέσεως, στηρίξεως κλπ και της εργασίας πλήρους εγκαταστάσεως. ΗΛΜ 008 (ΗΛΜ 8) m 4 x 35,65 = 142,60 3β) Πλαστικός σωλήν PVC διαµέτρου 50mm πιέσεως 6 ατµοσφαιρών, τοποθετηµένος σε εγκατάσταση αποχετεύσεως, συµπεριλαµβανοµένων απάντων των απαραιτήτων ειδικών τεµαχίων (καµπύλες, ταυ, ηµιταυ, συστολές, S, Y, κλπ) καθώς και των υλικών συνδέσεως, στηρίξεως κλπ και της εργασίας πλήρους εγκαταστάσεως. ΑΤΗΕ ΝΈΟ ΤΕ (ΗΛΜ 8) m 2 x 23,60 = 47,20 3γ) Σιφώνι πλαστικό δαπέδου µε εσχάρα xωρίς κόφτρα πλήρως τοποθετηµένο και συνδεδεµένο µε τα µικροϋλικά και τη διάνοιξη οπών. διαµέτρου Φ 100 mm ΑΤΗΕ ΝΈΟ 0Ν ΤΕ (ΗΛΜ 8) τεµ 1 x 37 = 37 3δ) Εγκατάσταση λεκάνης αποχωρητηρίου χαµηλής πιέσεως από πορσελάνη µε το σύνολο των εξαρτηµάτων της πλήρης.περιλαµβάνονται το δοχείο πλύσεως από πορσελάνη µε τη σύνδεσή του προς το δίκτυο νερού µέσω γωνιακού διακόπτου χρωµέ και τεµαχίου εύκαµπτου χαλκοσωλήνα χρωµέ µε ρακόρ χρωµέ στα άκρα του γιά την προσαρµογή του, το πλαστικό κάθισµα µε το κάλλυµα και την χαρτοθήκη πορσελάνης µε τα υλικά και µικροϋλικά εγκαταστάσεως και συνδέσεως και την εργασία γιά παράδοση σε κανονική λειτουργία σελ. 10 από 20

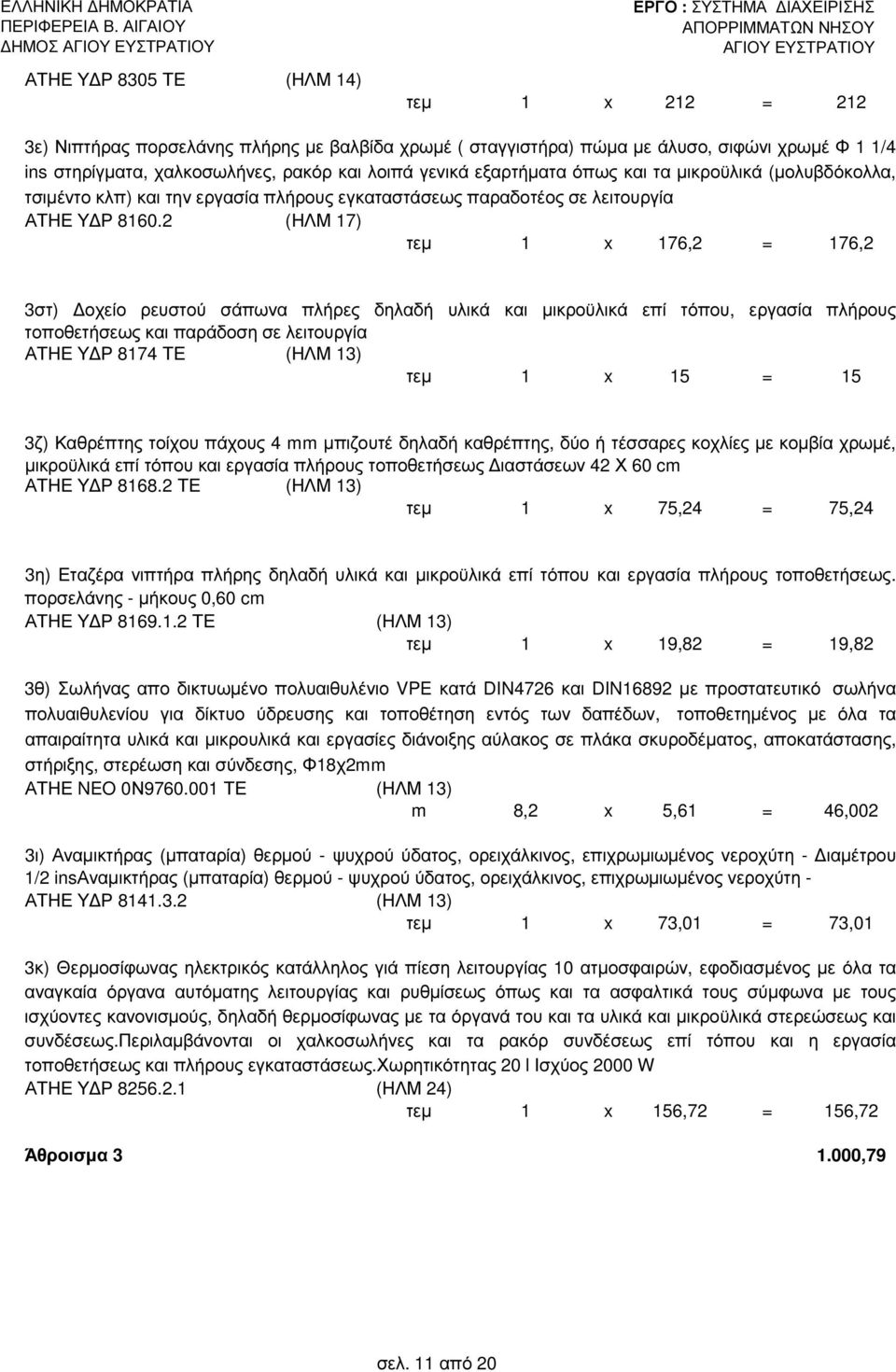

11 ΗΜΟΣ ΑΤΗΕ Υ Ρ 8305 ΤΕ (ΗΛΜ 14) τεµ 1 x 212 = 212 3ε) Νιπτήρας πορσελάνης πλήρης µε βαλβίδα χρωµέ ( σταγγιστήρα) πώµα µε άλυσο, σιφώνι χρωµέ Φ 1 1/4 ins στηρίγµατα, χαλκοσωλήνες, ρακόρ και λοιπά γενικά εξαρτήµατα όπως και τα µικροϋλικά (µολυβδόκολλα, τσιµέντο κλπ) και την εργασία πλήρους εγκαταστάσεως παραδοτέος σε λειτουργία ΑΤΗΕ Υ Ρ (ΗΛΜ 17) τεµ 1 x 176,2 = 176,2 3στ) οχείο ρευστού σάπωνα πλήρες δηλαδή υλικά και µικροϋλικά επί τόπου, εργασία πλήρους τοποθετήσεως και παράδοση σε λειτουργία ΑΤΗΕ Υ Ρ 8174 ΤΕ (ΗΛΜ 13) τεµ 1 x 15 = 15 3ζ) Καθρέπτης τοίχου πάχους 4 mm µπιζουτέ δηλαδή καθρέπτης, δύο ή τέσσαρες κοχλίες µε κοµβία χρωµέ, µικροϋλικά επί τόπου και εργασία πλήρους τοποθετήσεως ιαστάσεων 42 Χ 60 cm ΑΤΗΕ Υ Ρ ΤΕ (ΗΛΜ 13) τεµ 1 x 75,24 = 75,24 3η) Εταζέρα νιπτήρα πλήρης δηλαδή υλικά και µικροϋλικά επί τόπου και εργασία πλήρους τοποθετήσεως. πορσελάνης - µήκους 0,60 cm ΑΤΗΕ Υ Ρ ΤΕ (ΗΛΜ 13) τεµ 1 x 19,82 = 19,82 3θ) Σωλήνας απο δικτυωµένο πολυαιθυλένιο VPE κατά DIN4726 και DIN16892 µε προστατευτικό σωλήνα πολυαιθυλενίου για δίκτυο ύδρευσης και τοποθέτηση εντός των δαπέδων, τοποθετηµένος µε όλα τα απαιραίτητα υλικά και µικρουλικά και εργασίες διάνοιξης αύλακος σε πλάκα σκυροδέµατος, αποκατάστασης, στήριξης, στερέωση και σύνδεσης, Φ18χ2mm ΑΤΗΕ NEO 0Ν ΤΕ (ΗΛΜ 13) m 8,2 x 5,61 = 46,002 3ι) Αναµικτήρας (µπαταρία) θερµού - ψυχρού ύδατος, ορειχάλκινος, επιχρωµιωµένος νεροχύτη - ιαµέτρου 1/2 insαναµικτήρας (µπαταρία) θερµού - ψυχρού ύδατος, ορειχάλκινος, επιχρωµιωµένος νεροχύτη - ΑΤΗΕ Υ Ρ (ΗΛΜ 13) τεµ 1 x 73,01 = 73,01 3κ) Θερµοσίφωνας ηλεκτρικός κατάλληλος γιά πίεση λειτουργίας 10 ατµοσφαιρών, εφοδιασµένος µε όλα τα αναγκαία όργανα αυτόµατης λειτουργίας και ρυθµίσεως όπως και τα ασφαλτικά τους σύµφωνα µε τους ισχύοντες κανονισµούς, δηλαδή θερµοσίφωνας µε τα όργανά του και τα υλικά και µικροϋλικά στερεώσεως και συνδέσεως.περιλαµβάνονται οι χαλκοσωλήνες και τα ρακόρ συνδέσεως επί τόπου και η εργασία τοποθετήσεως και πλήρους εγκαταστάσεως.χωρητικότητας 20 l Ισχύος 2000 W ΑΤΗΕ Υ Ρ (ΗΛΜ 24) τεµ 1 x 156,72 = 156,72 Άθροισµα ,79 σελ. 11 από 20

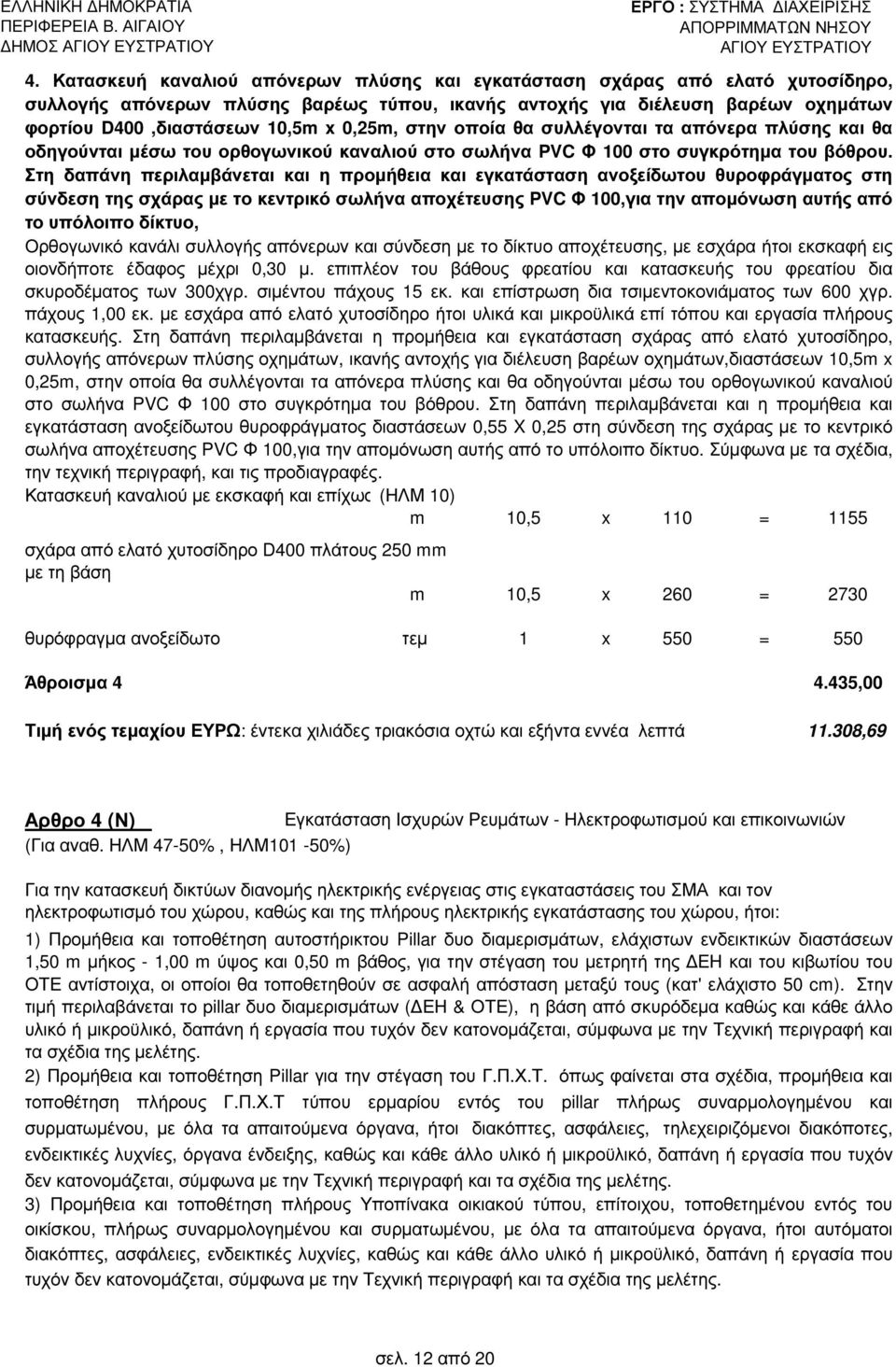

12 ΗΜΟΣ 4. Κατασκευή καναλιού απόνερων πλύσης και εγκατάσταση σχάρας από ελατό χυτοσίδηρο, συλλογής απόνερων πλύσης βαρέως τύπου, ικανής αντοχής για διέλευση βαρέων οχηµάτων φορτίου D400,διαστάσεων 10,5m x 0,25m, στην οποία θα συλλέγονται τα απόνερα πλύσης και θα οδηγούνται µέσω του ορθογωνικού καναλιού στο σωλήνα PVC Φ 100 στο συγκρότηµα του βόθρου. Στη δαπάνη περιλαµβάνεται και η προµήθεια και εγκατάσταση ανοξείδωτου θυροφράγµατος στη σύνδεση της σχάρας µε το κεντρικό σωλήνα αποχέτευσης PVC Φ 100,για την αποµόνωση αυτής από το υπόλοιπο δίκτυο, Ορθογωνικό κανάλι συλλογής απόνερων και σύνδεση µε το δίκτυο αποχέτευσης, µε εσχάρα ήτοι εκσκαφή εις οιονδήποτε έδαφος µέχρι 0,30 µ. επιπλέον του βάθους φρεατίου και κατασκευής του φρεατίου δια σκυροδέµατος των 300χγρ. σιµέντου πάχους 15 εκ. και επίστρωση δια τσιµεντοκονιάµατος των 600 χγρ. πάχους 1,00 εκ. µε εσχάρα από ελατό χυτοσίδηρο ήτοι υλικά και µικροϋλικά επί τόπου και εργασία πλήρους κατασκευής. Στη δαπάνη περιλαµβάνεται η προµήθεια και εγκατάσταση σχάρας από ελατό χυτοσίδηρο, συλλογής απόνερων πλύσης οχηµάτων, ικανής αντοχής για διέλευση βαρέων οχηµάτων,διαστάσεων 10,5m x 0,25m, στην οποία θα συλλέγονται τα απόνερα πλύσης και θα οδηγούνται µέσω του ορθογωνικού καναλιού στο σωλήνα PVC Φ 100 στο συγκρότηµα του βόθρου. Στη δαπάνη περιλαµβάνεται και η προµήθεια και εγκατάσταση ανοξείδωτου θυροφράγµατος διαστάσεων 0,55 X 0,25 στη σύνδεση της σχάρας µε το κεντρικό σωλήνα αποχέτευσης PVC Φ 100,για την αποµόνωση αυτής από το υπόλοιπο δίκτυο. Σύµφωνα µε τα σχέδια, την τεχνική περιγραφή, και τις προδιαγραφές. Κατασκευή καναλιού µε εκσκαφή και επίχωση(ηλμ 10) m 10,5 x 110 = 1155 σχάρα από ελατό χυτοσίδηρο D400 πλάτους 250 mm µε τη βάση m 10,5 x 260 = 2730 θυρόφραγµα ανοξείδωτο τεµ 1 x 550 = 550 Άθροισµα ,00 Τιµή ενός τεµαχίου ΕΥΡΩ: έντεκα χιλιάδες τριακόσια οχτώ και εξήντα εννέα λεπτά ,69 Αρθρο 4 (Ν) Εγκατάσταση Ισχυρών Ρευµάτων - Ηλεκτροφωτισµού και επικοινωνιών (Για αναθ. ΗΛΜ 47-50%, ΗΛΜ101-50%) Για την κατασκευή δικτύων διανοµής ηλεκτρικής ενέργειας στις εγκαταστάσεις του ΣΜΑ και τον ηλεκτροφωτισµό του χώρου, καθώς και της πλήρους ηλεκτρικής εγκατάστασης του χώρου, ήτοι: 1) Προµήθεια και τοποθέτηση αυτοστήρικτου Pillar δυο διαµερισµάτων, ελάχιστων ενδεικτικών διαστάσεων 1,50 m µήκος - 1,00 m ύψος και 0,50 m βάθος, για την στέγαση του µετρητή της ΕΗ και του κιβωτίου του ΟΤΕ αντίστοιχα, οι οποίοι θα τοποθετηθούν σε ασφαλή απόσταση µεταξύ τους (κατ' ελάχιστο 50 cm). Στην τιµή περιλαβάνεται το pillar δυο διαµερισµάτων ( ΕΗ & ΟΤΕ), η βάση από σκυρόδεµα καθώς και κάθε άλλο υλικό ή µικροϋλικό, δαπάνη ή εργασία που τυχόν δεν κατονοµάζεται, σύµφωνα µε την Τεχνική περιγραφή και τα σχέδια της µελέτης. 2) Προµήθεια και τοποθέτηση Pillar για την στέγαση του Γ.Π.Χ.Τ. όπως φαίνεται στα σχέδια, προµήθεια και τοποθέτηση πλήρους Γ.Π.Χ.Τ τύπου ερµαρίου εντός του pillar πλήρως συναρµολογηµένου και συρµατωµένου, µε όλα τα απαιτούµενα όργανα, ήτοι διακόπτες, ασφάλειες, τηλεχειριζόµενοι διακόποτες, ενδεικτικές λυχνίες, όργανα ένδειξης, καθώς και κάθε άλλο υλικό ή µικροϋλικό, δαπάνη ή εργασία που τυχόν δεν κατονοµάζεται, σύµφωνα µε την Τεχνική περιγραφή και τα σχέδια της µελέτης. 3) Προµήθεια και τοποθέτηση πλήρους Υποπίνακα οικιακού τύπου, επίτοιχου, τοποθετηµένου εντός του οικίσκου, πλήρως συναρµολογηµένου και συρµατωµένου, µε όλα τα απαιτούµενα όργανα, ήτοι αυτόµατοι διακόπτες, ασφάλειες, ενδεικτικές λυχνίες, καθώς και κάθε άλλο υλικό ή µικροϋλικό, δαπάνη ή εργασία που τυχόν δεν κατονοµάζεται, σύµφωνα µε την Τεχνική περιγραφή και τα σχέδια της µελέτης. σελ. 12 από 20

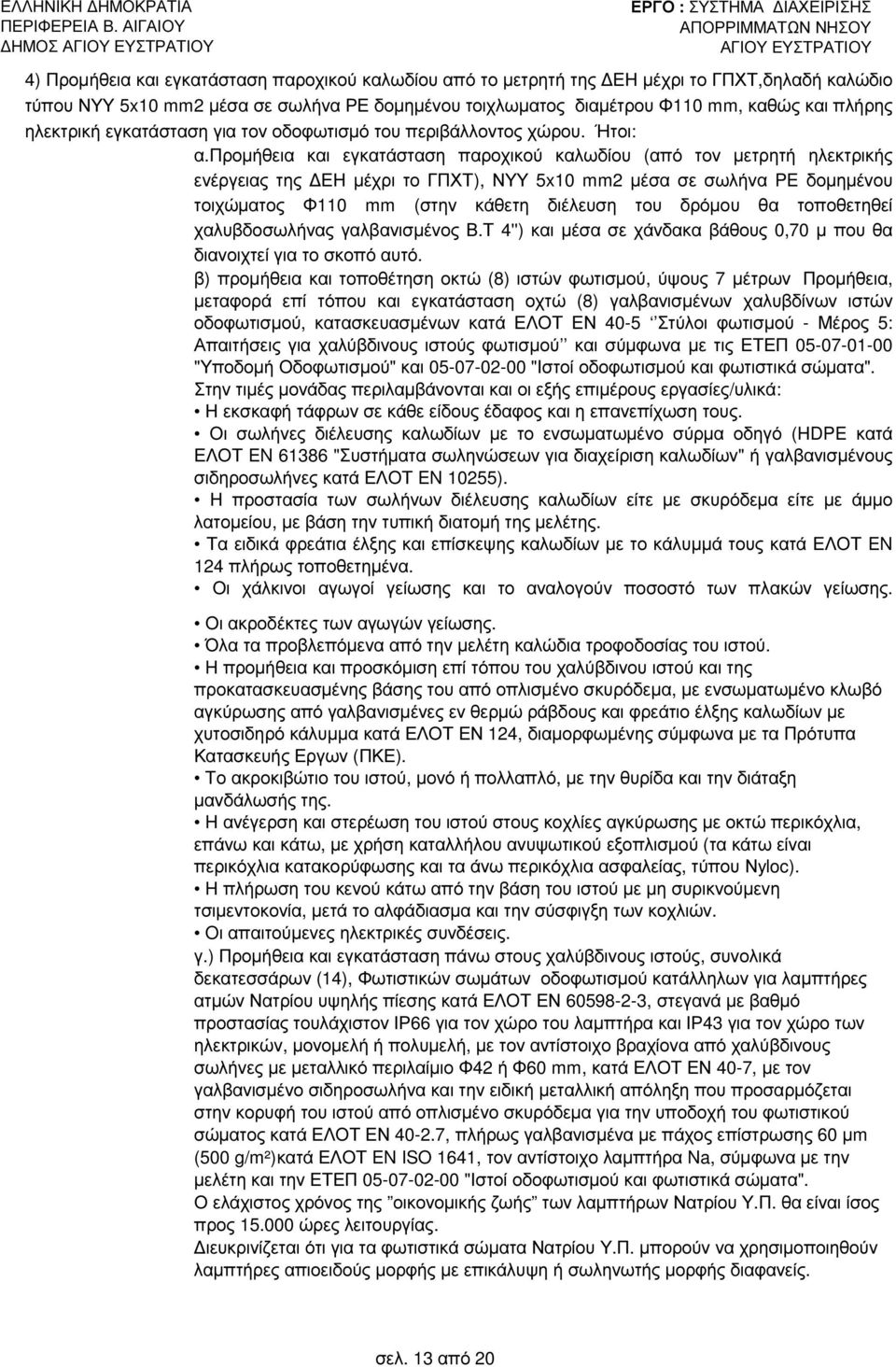

13 ΗΜΟΣ 4) Προµήθεια και εγκατάσταση παροχικού καλωδίου από το µετρητή της ΕΗ µέχρι το ΓΠΧΤ,δηλαδή καλώδιο τύπου ΝΥΥ 5x10 mm2 µέσα σε σωλήνα ΡΕ δοµηµένου τοιχλωµατος διαµέτρου Φ110 mm, καθώς και πλήρης ηλεκτρική εγκατάσταση για τον οδοφωτισµό του περιβάλλοντος χώρου. Ήτοι: α.προµήθεια και εγκατάσταση παροχικού καλωδίου (από τον µετρητή ηλεκτρικής ενέργειας της ΕΗ µέχρι το ΓΠΧΤ), ΝΥΥ 5x10 mm2 µέσα σε σωλήνα PE δοµηµένου τοιχώµατος Φ110 mm (στην κάθετη διέλευση του δρόµου θα τοποθετηθεί χαλυβδοσωλήνας γαλβανισµένος Β.Τ 4'') και µέσα σε χάνδακα βάθους 0,70 µ που θα διανοιχτεί για το σκοπό αυτό. β) προµήθεια και τοποθέτηση οκτώ (8) ιστών φωτισµού, ύψους 7 µέτρων Προµήθεια, µεταφορά επί τόπου και εγκατάσταση οχτώ (8) γαλβανισµένων χαλυβδίνων ιστών οδοφωτισµού, κατασκευασµένων κατά ΕΛΟΤ ΕΝ 40-5 Στύλοι φωτισµού - Μέρος 5: Απαιτήσεις για χαλύβδινους ιστούς φωτισµού και σύµφωνα µε τις ΕΤΕΠ "Υποδοµή Οδοφωτισµού" και "Ιστοί οδοφωτισµού και φωτιστικά σώµατα". Στην τιµές µονάδας περιλαµβάνονται και οι εξής επιµέρους εργασίες/υλικά: Η εκσκαφή τάφρων σε κάθε είδους έδαφος και η επανεπίχωση τους. Οι σωλήνες διέλευσης καλωδίων µε το ενσωµατωµένο σύρµα οδηγό (HDPE κατά ΕΛΟΤ EN "Συστήµατα σωληνώσεων για διαχείριση καλωδίων" ή γαλβανισµένους σιδηροσωλήνες κατά ΕΛΟΤ EN 10255). Η προστασία των σωλήνων διέλευσης καλωδίων είτε µε σκυρόδεµα είτε µε άµµο λατοµείου, µε βάση την τυπική διατοµή της µελέτης. Τα ειδικά φρεάτια έλξης και επίσκεψης καλωδίων µε το κάλυµµά τους κατά ΕΛΟΤ EN 124 πλήρως τοποθετηµένα. Οι χάλκινοι αγωγοί γείωσης και το αναλογούν ποσοστό των πλακών γείωσης. Οι ακροδέκτες των αγωγών γείωσης. Όλα τα προβλεπόµενα από την µελέτη καλώδια τροφοδοσίας του ιστού. H προµήθεια και προσκόµιση επί τόπου του χαλύβδινου ιστού και της προκατασκευασµένης βάσης του από οπλισµένο σκυρόδεµα, µε ενσωµατωµένο κλωβό αγκύρωσης από γαλβανισµένες εν θερµώ ράβδους και φρεάτιο έλξης καλωδίων µε χυτοσιδηρό κάλυµµα κατά ΕΛΟΤ ΕΝ 124, διαµορφωµένης σύµφωνα µε τα Πρότυπα Κατασκευής Εργων (ΠΚΕ). Tο ακροκιβώτιο του ιστού, µονό ή πολλαπλό, µε την θυρίδα και την διάταξη µανδάλωσής της. H ανέγερση και στερέωση του ιστού στους κοχλίες αγκύρωσης µε οκτώ περικόχλια, επάνω και κάτω, µε χρήση καταλλήλου ανυψωτικού εξοπλισµού (τα κάτω είναι περικόχλια κατακορύφωσης και τα άνω περικόχλια ασφαλείας, τύπου Νyloc). H πλήρωση του κενού κάτω από την βάση του ιστού µε µη συρικνούµενη τσιµεντοκονία, µετά το αλφάδιασµα και την σύσφιγξη των κοχλιών. Oι απαιτούµενες ηλεκτρικές συνδέσεις. γ.) Προµήθεια και εγκατάσταση πάνω στους χαλύβδινους ιστούς, συνολικά δεκατεσσάρων (14), Φωτιστικών σωµάτων οδοφωτισµού κατάλληλων για λαµπτήρες ατµών Νατρίου υψηλής πίεσης κατά ΕΛΟΤ ΕΝ , στεγανά µε βαθµό προστασίας τουλάχιστον ΙΡ66 για τον χώρο του λαµπτήρα και ΙΡ43 για τον χώρο των ηλεκτρικών, µονοµελή ή πολυµελή, µε τον αντίστοιχο βραχίονα από χαλύβδινους σωλήνες µε µεταλλικό περιλαίµιο Φ42 ή Φ60 mm, κατά ΕΛΟΤ ΕΝ 40-7, µε τον γαλβανισµένο σιδηροσωλήνα και την ειδική µεταλλική απόληξη που προσαρµόζεται στην κορυφή του ιστού από οπλισµένο σκυρόδεµα για την υποδοχή του φωτιστικού σώµατος κατά ΕΛΟΤ ΕΝ , πλήρως γαλβανισµένα µε πάχος επίστρωσης 60 µm (500 g/m²)κατά ΕΛΟΤ EN ISO 1641, τον αντίστοιχο λαµπτήρα Na, σύµφωνα µε την µελέτη και την ΕΤΕΠ "Ιστοί οδοφωτισµού και φωτιστικά σώµατα". Ο ελάχιστος χρόνος της οικονοµικής ζωής των λαµπτήρων Νατρίου Υ.Π. θα είναι ίσος προς ώρες λειτουργίας. ιευκρινίζεται ότι για τα φωτιστικά σώµατα Νατρίου Υ.Π. µπορούν να χρησιµοποιηθούν λαµπτήρες απιοειδούς µορφής µε επικάλυψη ή σωληνωτής µορφής διαφανείς. σελ. 13 από 20

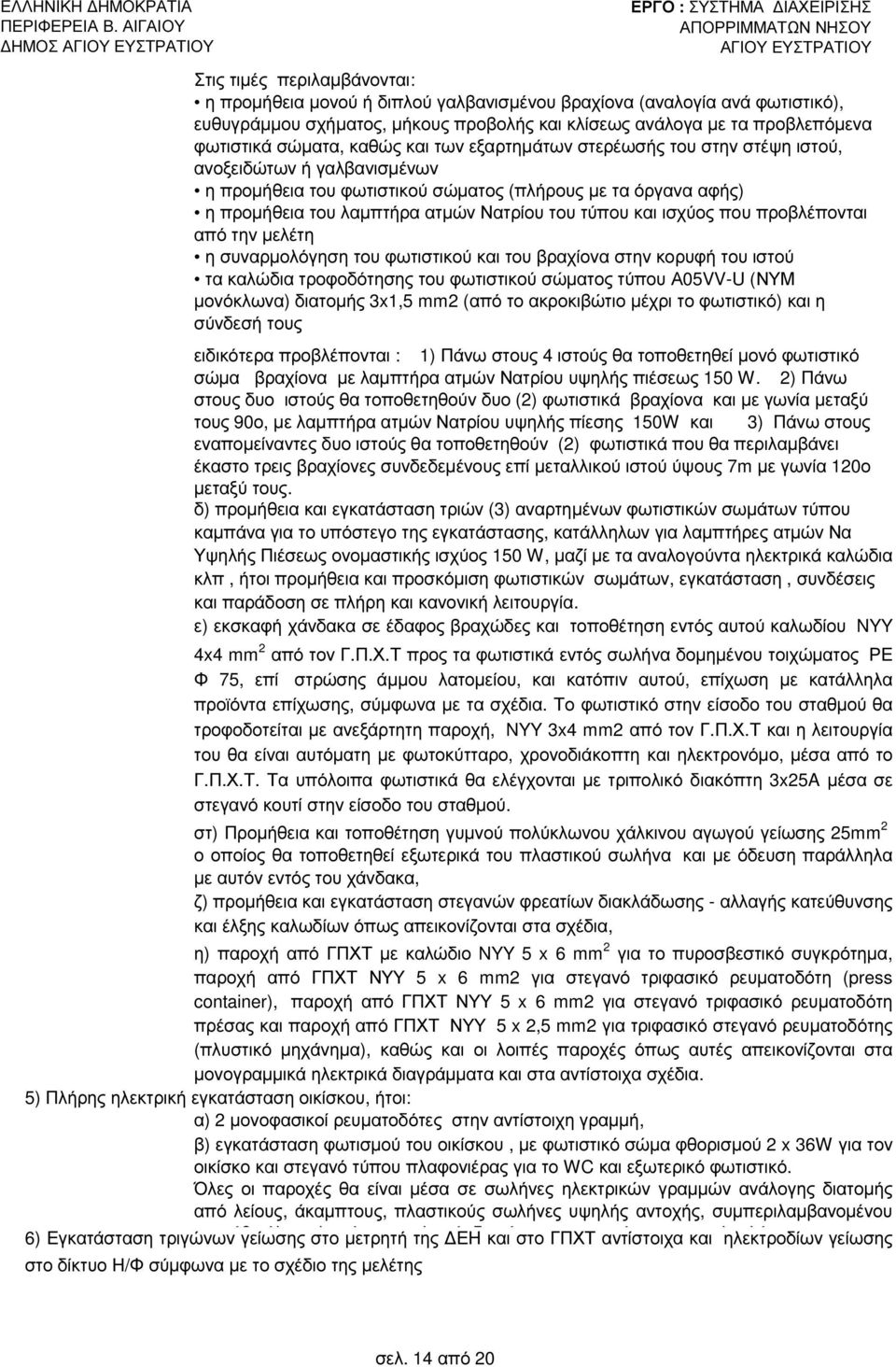

14 ΗΜΟΣ Στις τιµές περιλαµβάνονται: η προµήθεια µονού ή διπλού γαλβανισµένου βραχίονα (αναλογία ανά φωτιστικό), ευθυγράµµου σχήµατος, µήκους προβολής και κλίσεως ανάλογα µε τα προβλεπόµενα φωτιστικά σώµατα, καθώς και των εξαρτηµάτων στερέωσής του στην στέψη ιστού, ανοξειδώτων ή γαλβανισµένων η προµήθεια του φωτιστικού σώµατος (πλήρους µε τα όργανα αφής) η προµήθεια του λαµπτήρα ατµών Νατρίου του τύπου και ισχύος που προβλέπονται από την µελέτη η συναρµολόγηση του φωτιστικού και του βραχίονα στην κορυφή του ιστού τα καλώδια τροφοδότησης του φωτιστικού σώµατος τύπου Α05VV-U (ΝΥΜ µονόκλωνα) διατοµής 3x1,5 mm2 (από το ακροκιβώτιο µέχρι το φωτιστικό) και η σύνδεσή τους ειδικότερα προβλέπονται : 1) Πάνω στους 4 ιστούς θα τοποθετηθεί µονό φωτιστικό σώµα βραχίονα µε λαµπτήρα ατµών Νατρίου υψηλής πιέσεως 150 W. 2) Πάνω στους δυο ιστούς θα τοποθετηθούν δυο (2) φωτιστικά βραχίονα και µε γωνία µεταξύ τους 90ο, µε λαµπτήρα ατµών Νατρίου υψηλής πίεσης 150W και 3) Πάνω στους εναποµείναντες δυο ιστούς θα τοποθετηθούν (2) φωτιστικά που θα περιλαµβάνει έκαστο τρεις βραχίονες συνδεδεµένους επί µεταλλικού ιστού ύψους 7m µε γωνία 120ο µεταξύ τους. δ) προµήθεια και εγκατάσταση τριών (3) αναρτηµένων φωτιστικών σωµάτων τύπου καµπάνα για το υπόστεγο της εγκατάστασης, κατάλληλων για λαµπτήρες ατµών Να Υψηλής Πιέσεως ονοµαστικής ισχύος 150 W, µαζί µε τα αναλογούντα ηλεκτρικά καλώδια κλπ, ήτοι προµήθεια και προσκόµιση φωτιστικών σωµάτων, εγκατάσταση, συνδέσεις και παράδοση σε πλήρη και κανονική λειτουργία. ε) εκσκαφή χάνδακα σε έδαφος βραχώδες και τοποθέτηση εντός αυτού καλωδίου NYY 4x4 mm 2 από τον Γ.Π.Χ.Τ προς τα φωτιστικά εντός σωλήνα δοµηµένου τοιχώµατος ΡΕ Φ 75, επί στρώσης άµµου λατοµείου, και κατόπιν αυτού, επίχωση µε κατάλληλα προϊόντα επίχωσης, σύµφωνα µε τα σχέδια. Το φωτιστικό στην είσοδο του σταθµού θα τροφοδοτείται µε ανεξάρτητη παροχή, NYY 3x4 mm2 από τον Γ.Π.Χ.Τ και η λειτουργία του θα είναι αυτόµατη µε φωτοκύτταρο, χρονοδιάκοπτη και ηλεκτρονόµο, µέσα από το Γ.Π.Χ.Τ. Τα υπόλοιπα φωτιστικά θα ελέγχονται µε τριπολικό διακόπτη 3x25A µέσα σε στεγανό κουτί στην είσοδο του σταθµού. στ) Προµήθεια και τοποθέτηση γυµνού πολύκλωνου χάλκινου αγωγού γείωσης 25mm 2 ο οποίος θα τοποθετηθεί εξωτερικά του πλαστικού σωλήνα και µε όδευση παράλληλα µε αυτόν εντός του χάνδακα, ζ) προµήθεια και εγκατάσταση στεγανών φρεατίων διακλάδωσης - αλλαγής κατεύθυνσης και έλξης καλωδίων όπως απεικονίζονται στα σχέδια, η) παροχή από ΓΠΧΤ µε καλώδιο NYY 5 x 6 mm 2 για το πυροσβεστικό συγκρότηµα, παροχή από ΓΠΧΤ ΝΥΥ 5 x 6 mm2 για στεγανό τριφασικό ρευµατοδότη (press container), παροχή από ΓΠΧΤ ΝΥΥ 5 x 6 mm2 για στεγανό τριφασικό ρευµατοδότη πρέσας και παροχή από ΓΠΧΤ ΝΥΥ 5 x 2,5 mm2 για τριφασικό στεγανό ρευµατοδότης (πλυστικό µηχάνηµα), καθώς και οι λοιπές παροχές όπως αυτές απεικονίζονται στα µονογραµµικά ηλεκτρικά διαγράµµατα και στα αντίστοιχα σχέδια. 5) Πλήρης ηλεκτρική εγκατάσταση οικίσκου, ήτοι: α) 2 µονοφασικοί ρευµατοδότες στην αντίστοιχη γραµµή, β) εγκατάσταση φωτισµού του οικίσκου, µε φωτιστικό σώµα φθορισµού 2 x 36W για τον οικίσκο και στεγανό τύπου πλαφονιέρας για το WC και εξωτερικό φωτιστικό. Όλες οι παροχές θα είναι µέσα σε σωλήνες ηλεκτρικών γραµµών ανάλογης διατοµής από λείους, άκαµπτους, πλαστικούς σωλήνες υψηλής αντοχής, συµπεριλαµβανοµένου 6) Εγκατάσταση τριγώνων και κάθε γείωσης άλου υλικού, στο µετρητή µικροϋλικού, της ΕΗδαπάνης και στο και ΓΠΧΤ εργασίας αντίστοιχα για την καιολοκλήρωση ηλεκτροδίωντης γείωσης στο δίκτυο Η/Φ σύµφωνα µε το σχέδιο της µελέτης σελ. 14 από 20

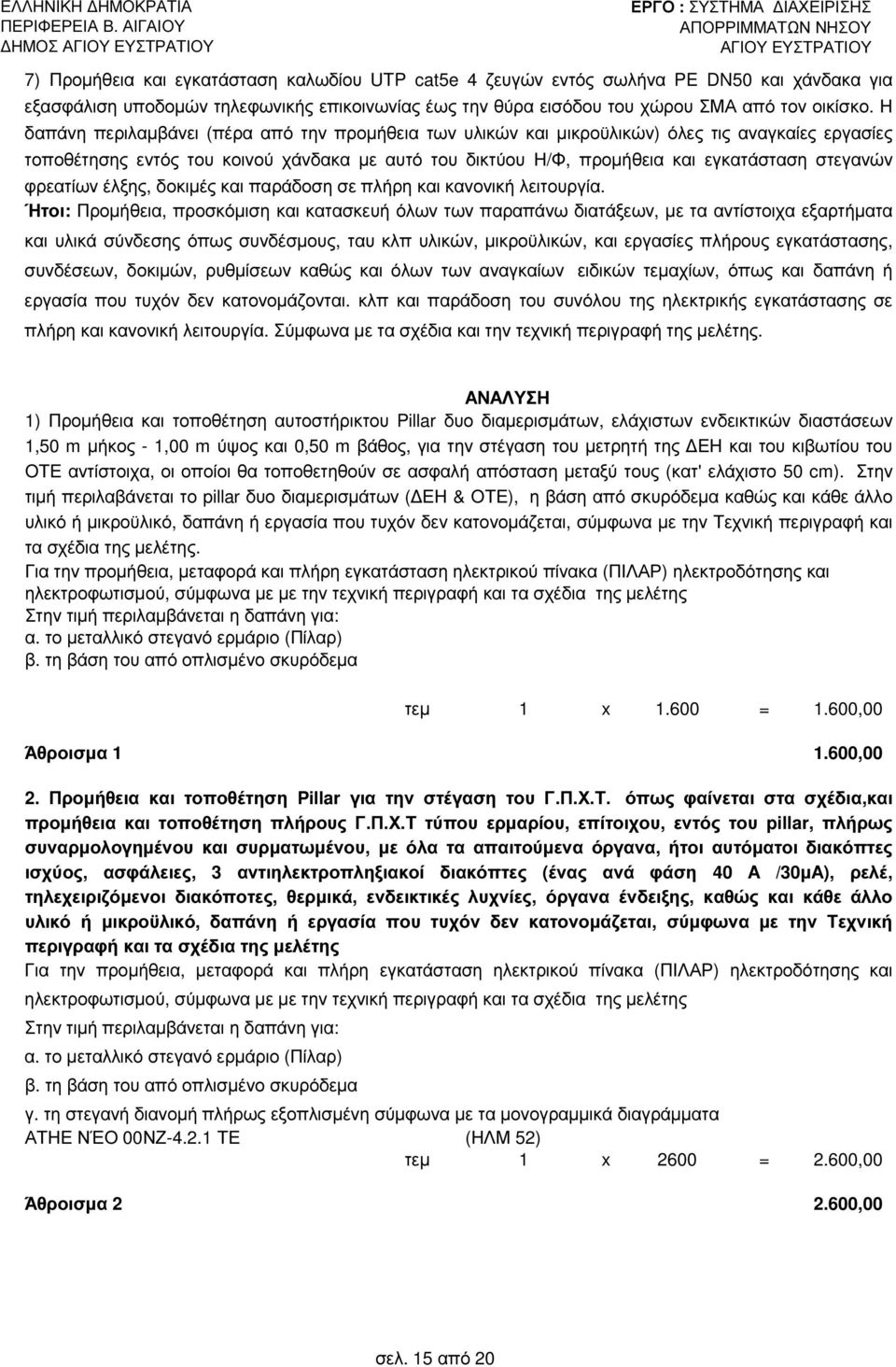

15 ΗΜΟΣ 7) Προµήθεια και εγκατάσταση καλωδίου UTP cat5e 4 ζευγών εντός σωλήνα PE DN50 και χάνδακα για εξασφάλιση υποδοµών τηλεφωνικής επικοινωνίας έως την θύρα εισόδου του χώρου ΣΜΑ από τον οικίσκο. Η δαπάνη περιλαµβάνει (πέρα από την προµήθεια των υλικών και µικροϋλικών) όλες τις αναγκαίες εργασίες τοποθέτησης εντός του κοινού χάνδακα µε αυτό του δικτύου Η/Φ, προµήθεια και εγκατάσταση στεγανών φρεατίων έλξης, δοκιµές και παράδοση σε πλήρη και κανονική λειτουργία. Ήτοι: Προµήθεια, προσκόµιση και κατασκευή όλων των παραπάνω διατάξεων, µε τα αντίστοιχα εξαρτήµατα και υλικά σύνδεσης όπως συνδέσµους, ταυ κλπ υλικών, µικροϋλικών, και εργασίες πλήρους εγκατάστασης, συνδέσεων, δοκιµών, ρυθµίσεων καθώς και όλων των αναγκαίων ειδικών τεµαχίων, όπως και δαπάνη ή εργασία που τυχόν δεν κατονοµάζονται. κλπ και παράδοση του συνόλου της ηλεκτρικής εγκατάστασης σε πλήρη και κανονική λειτουργία. Σύµφωνα µε τα σχέδια και την τεχνική περιγραφή της µελέτης. ΑΝΑΛΥΣΗ 1) Προµήθεια και τοποθέτηση αυτοστήρικτου Pillar δυο διαµερισµάτων, ελάχιστων ενδεικτικών διαστάσεων 1,50 m µήκος - 1,00 m ύψος και 0,50 m βάθος, για την στέγαση του µετρητή της ΕΗ και του κιβωτίου του ΟΤΕ αντίστοιχα, οι οποίοι θα τοποθετηθούν σε ασφαλή απόσταση µεταξύ τους (κατ' ελάχιστο 50 cm). Στην τιµή περιλαβάνεται το pillar δυο διαµερισµάτων ( ΕΗ & ΟΤΕ), η βάση από σκυρόδεµα καθώς και κάθε άλλο υλικό ή µικροϋλικό, δαπάνη ή εργασία που τυχόν δεν κατονοµάζεται, σύµφωνα µε την Τεχνική περιγραφή και τα σχέδια της µελέτης. Για την προµήθεια, µεταφορά και πλήρη εγκατάσταση ηλεκτρικού πίνακα (ΠΙΛΑΡ) ηλεκτροδότησης και ηλεκτροφωτισµού, σύµφωνα µε µε την τεχνική περιγραφή και τα σχέδια της µελέτης Στην τιµή περιλαµβάνεται η δαπάνη για: α. το µεταλλικό στεγανό ερµάριο (Πίλαρ) β. τη βάση του από οπλισµένο σκυρόδεµα τεµ 1 x = 1.600,00 Άθροισµα ,00 2. Προµήθεια και τοποθέτηση Pillar για την στέγαση του Γ.Π.Χ.Τ. όπως φαίνεται στα σχέδια,και προµήθεια και τοποθέτηση πλήρους Γ.Π.Χ.Τ τύπου ερµαρίου, επίτοιχου, εντός του pillar, πλήρως συναρµολογηµένου και συρµατωµένου, µε όλα τα απαιτούµενα όργανα, ήτοι αυτόµατοι διακόπτες ισχύος, ασφάλειες, 3 αντιηλεκτροπληξιακοί διακόπτες (ένας ανά φάση 40 Α /30µΑ), ρελέ, τηλεχειριζόµενοι διακόποτες, θερµικά, ενδεικτικές λυχνίες, όργανα ένδειξης, καθώς και κάθε άλλο υλικό ή µικροϋλικό, δαπάνη ή εργασία που τυχόν δεν κατονοµάζεται, σύµφωνα µε την Τεχνική περιγραφή και τα σχέδια της µελέτης Για την προµήθεια, µεταφορά και πλήρη εγκατάσταση ηλεκτρικού πίνακα (ΠΙΛΑΡ) ηλεκτροδότησης και ηλεκτροφωτισµού, σύµφωνα µε µε την τεχνική περιγραφή και τα σχέδια της µελέτης Στην τιµή περιλαµβάνεται η δαπάνη για: α. το µεταλλικό στεγανό ερµάριο (Πίλαρ) β. τη βάση του από οπλισµένο σκυρόδεµα γ. τη στεγανή διανοµή πλήρως εξοπλισµένη σύµφωνα µε τα µονογραµµικά διαγράµµατα ΑΤΗΕ ΝΈΟ 00ΝΖ ΤΕ (ΗΛΜ 52) τεµ 1 x 2600 = 2.600,00 Άθροισµα ,00 σελ. 15 από 20

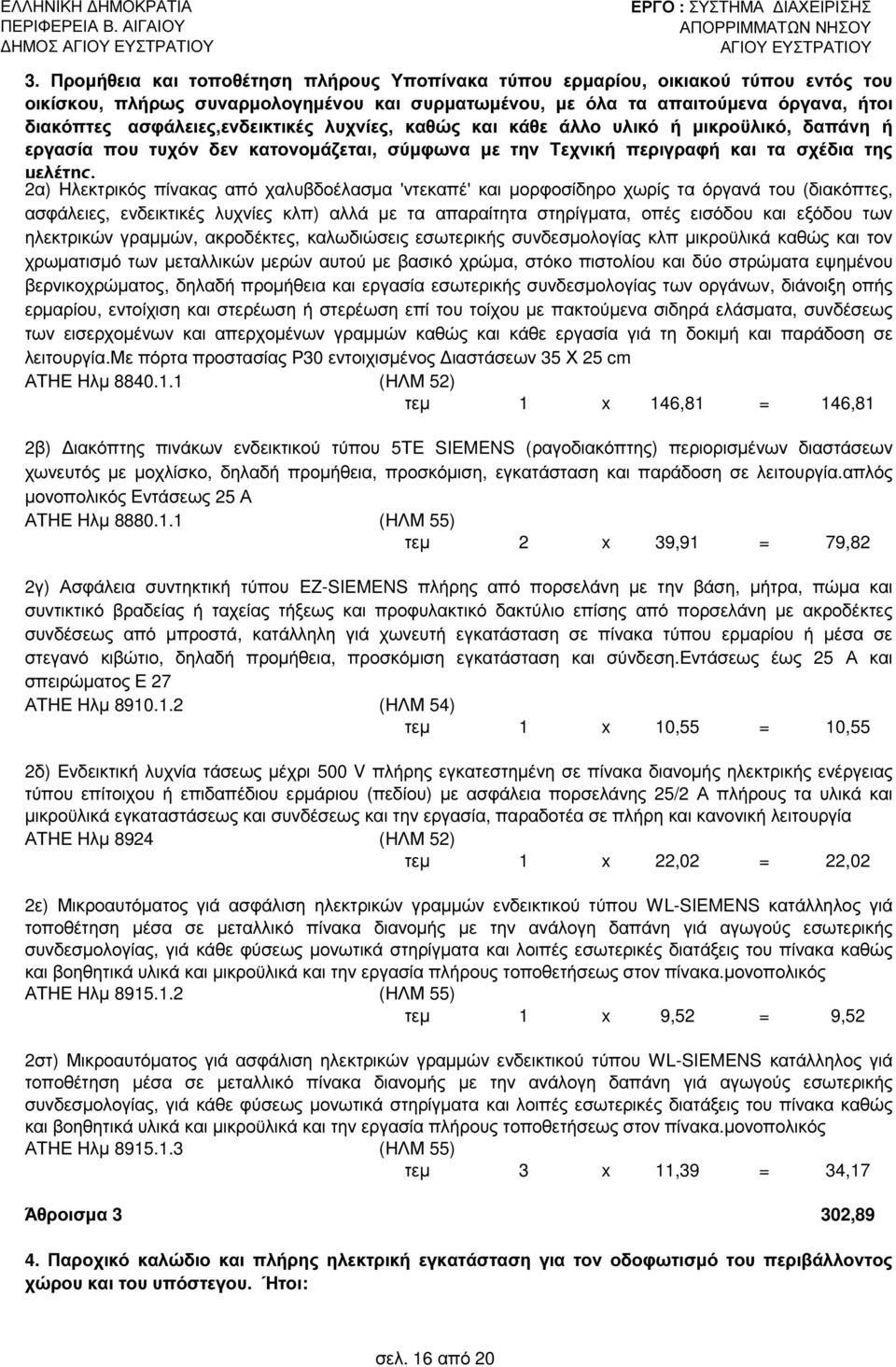

16 ΗΜΟΣ 3. Προµήθεια και τοποθέτηση πλήρους Υποπίνακα τύπου ερµαρίου, οικιακού τύπου εντός του οικίσκου, πλήρως συναρµολογηµένου και συρµατωµένου, µε όλα τα απαιτούµενα όργανα, ήτοι διακόπτες ασφάλειες,ενδεικτικές λυχνίες, καθώς και κάθε άλλο υλικό ή µικροϋλικό, δαπάνη ή εργασία που τυχόν δεν κατονοµάζεται, σύµφωνα µε την Τεχνική περιγραφή και τα σχέδια της µελέτης, 2α) Ηλεκτρικός πίνακας από χαλυβδοέλασµα 'ντεκαπέ' και µορφοσίδηρο χωρίς τα όργανά του (διακόπτες, ασφάλειες, ενδεικτικές λυχνίες κλπ) αλλά µε τα απαραίτητα στηρίγµατα, οπές εισόδου και εξόδου των ηλεκτρικών γραµµών, ακροδέκτες, καλωδιώσεις εσωτερικής συνδεσµολογίας κλπ µικροϋλικά καθώς και τον χρωµατισµό των µεταλλικών µερών αυτού µε βασικό χρώµα, στόκο πιστολίου και δύο στρώµατα εψηµένου βερνικοχρώµατος, δηλαδή προµήθεια και εργασία εσωτερικής συνδεσµολογίας των οργάνων, διάνοιξη οπής ερµαρίου, εντοίχιση και στερέωση ή στερέωση επί του τοίχου µε πακτούµενα σιδηρά ελάσµατα, συνδέσεως των εισερχοµένων και απερχοµένων γραµµών καθώς και κάθε εργασία γιά τη δοκιµή και παράδοση σε λειτουργία.με πόρτα προστασίας Ρ30 εντοιχισµένος ιαστάσεων 35 Χ 25 cm ΑΤΗΕ Ηλµ (ΗΛΜ 52) τεµ 1 x 146,81 = 146,81 2β) ιακόπτης πινάκων ενδεικτικού τύπου 5ΤΕ SIEMENS (ραγοδιακόπτης) περιορισµένων διαστάσεων χωνευτός µε µοχλίσκο, δηλαδή προµήθεια, προσκόµιση, εγκατάσταση και παράδοση σε λειτουργία.απλός µονοπολικός Εντάσεως 25 Α ΑΤΗΕ Ηλµ (ΗΛΜ 55) τεµ 2 x 39,91 = 79,82 2γ) Ασφάλεια συντηκτική τύπου EZ-SIEMENS πλήρης από πορσελάνη µε την βάση, µήτρα, πώµα και συντικτικό βραδείας ή ταχείας τήξεως και προφυλακτικό δακτύλιο επίσης από πορσελάνη µε ακροδέκτες συνδέσεως από µπροστά, κατάλληλη γιά χωνευτή εγκατάσταση σε πίνακα τύπου ερµαρίου ή µέσα σε στεγανό κιβώτιο, δηλαδή προµήθεια, προσκόµιση εγκατάσταση και σύνδεση.εντάσεως έως 25 Α και σπειρώµατος Ε 27 ΑΤΗΕ Ηλµ (ΗΛΜ 54) τεµ 1 x 10,55 = 10,55 2δ) Ενδεικτική λυχνία τάσεως µέχρι 500 V πλήρης εγκατεστηµένη σε πίνακα διανοµής ηλεκτρικής ενέργειας τύπου επίτοιχου ή επιδαπέδιου ερµάριου (πεδίου) µε ασφάλεια πορσελάνης 25/2 Α πλήρους τα υλικά και µικροϋλικά εγκαταστάσεως και συνδέσεως και την εργασία, παραδοτέα σε πλήρη και κανονική λειτουργία ΑΤΗΕ Ηλµ 8924 (ΗΛΜ 52) τεµ 1 x 22,02 = 22,02 2ε) Μικροαυτόµατος γιά ασφάλιση ηλεκτρικών γραµµών ενδεικτικού τύπου WL-SIEMENS κατάλληλος γιά τοποθέτηση µέσα σε µεταλλικό πίνακα διανοµής µε την ανάλογη δαπάνη γιά αγωγούς εσωτερικής συνδεσµολογίας, γιά κάθε φύσεως µονωτικά στηρίγµατα και λοιπές εσωτερικές διατάξεις του πίνακα καθώς και βοηθητικά υλικά και µικροϋλικά και την εργασία πλήρους τοποθετήσεως στον πίνακα.µονοπολικός ΑΤΗΕ Ηλµ (ΗΛΜ 55) τεµ 1 x 9,52 = 9,52 2στ) Μικροαυτόµατος γιά ασφάλιση ηλεκτρικών γραµµών ενδεικτικού τύπου WL-SIEMENS κατάλληλος γιά τοποθέτηση µέσα σε µεταλλικό πίνακα διανοµής µε την ανάλογη δαπάνη γιά αγωγούς εσωτερικής συνδεσµολογίας, γιά κάθε φύσεως µονωτικά στηρίγµατα και λοιπές εσωτερικές διατάξεις του πίνακα καθώς και βοηθητικά υλικά και µικροϋλικά και την εργασία πλήρους τοποθετήσεως στον πίνακα.µονοπολικός ΑΤΗΕ Ηλµ (ΗΛΜ 55) τεµ 3 x 11,39 = 34,17 Άθροισµα 3 302,89 4. Παροχικό καλώδιο και πλήρης ηλεκτρική εγκατάσταση για τον οδοφωτισµό του περιβάλλοντος χώρου και του υπόστεγου. Ήτοι: σελ. 16 από 20

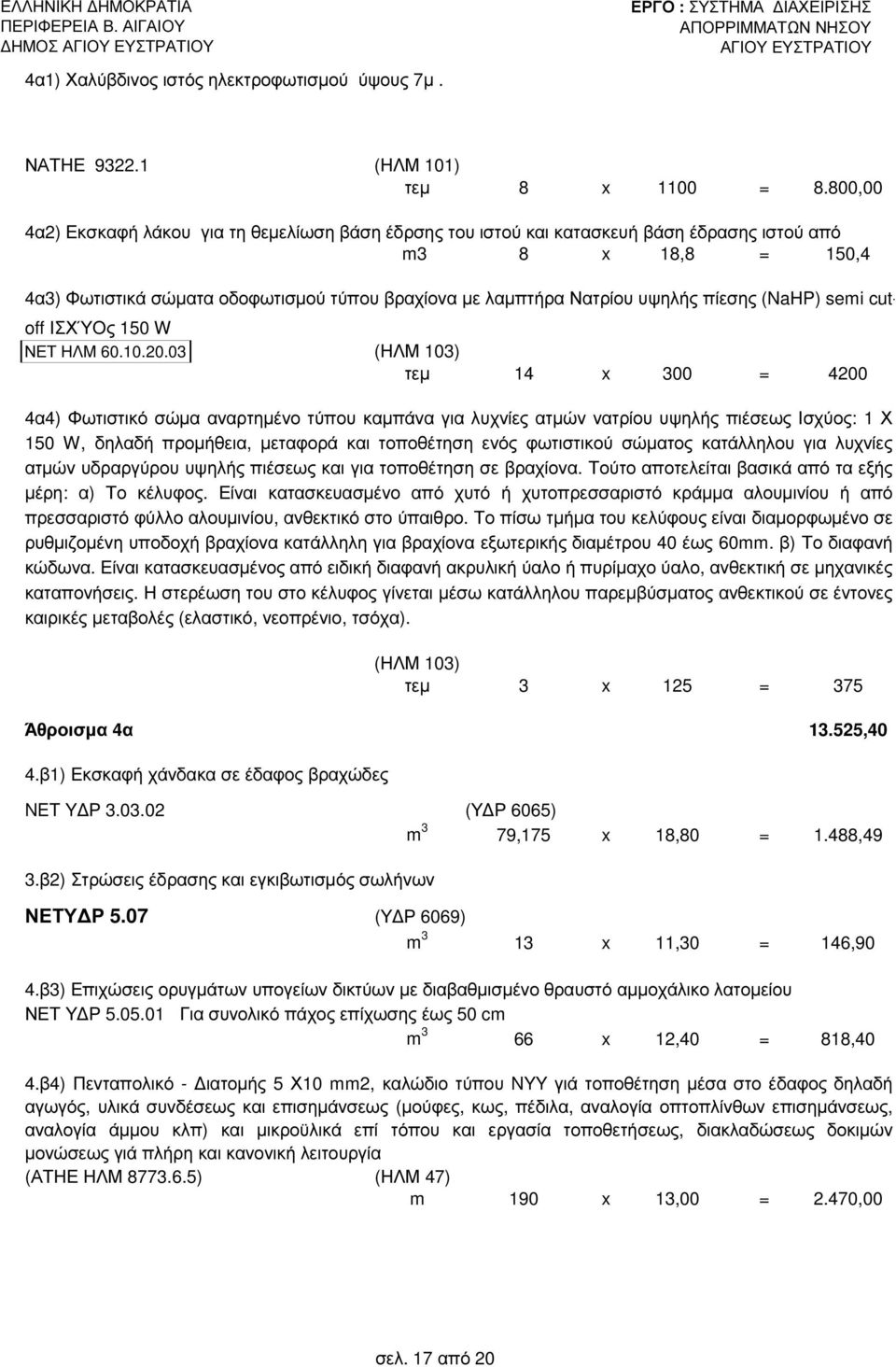

17 ΗΜΟΣ 4α1) Χαλύβδινος ιστός ηλεκτροφωτισµού ύψους 7µ. ΝΑΤΗΕ (ΗΛΜ 101) τεµ 8 x 1100 = 8.800,00 4α2) Εκσκαφή λάκου για τη θεµελίωση βάση έδρσης του ιστού και κατασκευή βάση έδρασης ιστού από m3 8 x 18,8 = 150,4 4α3) Φωτιστικά σώµατα οδοφωτισµού τύπου βραχίονα µε λαµπτήρα Νατρίου υψηλής πίεσης (NaΗP) semi cutoff ΙΣΧΎΟς 150 W ΝΕΤ ΗΛΜ (ΗΛΜ 103) τεµ 14 x 300 = α4) Φωτιστικό σώµα αναρτηµένο τύπου καµπάνα για λυχνίες ατµών νατρίου υψηλής πιέσεως Ισχύος: 1 Χ 150 W, δηλαδή προµήθεια, µεταφορά και τοποθέτηση ενός φωτιστικού σώµατος κατάλληλου για λυχνίες ατµών υδραργύρου υψηλής πιέσεως και για τοποθέτηση σε βραχίονα. Τούτο αποτελείται βασικά από τα εξής µέρη: α) Το κέλυφος. Είναι κατασκευασµένο από χυτό ή χυτοπρεσσαριστό κράµµα αλουµινίου ή από πρεσσαριστό φύλλο αλουµινίου, ανθεκτικό στο ύπαιθρο. Το πίσω τµήµα του κελύφους είναι διαµορφωµένο σε ρυθµιζοµένη υποδοχή βραχίονα κατάλληλη για βραχίονα εξωτερικής διαµέτρου 40 έως 60mm. β) Το διαφανή κώδωνα. Είναι κατασκευασµένος από ειδική διαφανή ακρυλική ύαλο ή πυρίµαχο ύαλο, ανθεκτική σε µηχανικές καταπονήσεις. Η στερέωση του στο κέλυφος γίνεται µέσω κατάλληλου παρεµβύσµατος ανθεκτικού σε έντονες καιρικές µεταβολές (ελαστικό, νεοπρένιο, τσόχα). (ΗΛΜ 103) τεµ 3 x 125 = 375 Άθροισµα 4α ,40 4.β1) Εκσκαφή χάνδακα σε έδαφος βραχώδες NET Y Ρ (Υ Ρ 6065) m 3 79,175 x 18,80 = 1.488,49 3.β2) Στρώσεις έδρασης και εγκιβωτισµός σωλήνων ΝΕΤΥ Ρ 5.07 (Υ Ρ 6069) m 3 13 x 11,30 = 146,90 4.β3) Επιχώσεις ορυγµάτων υπογείων δικτύων µε διαβαθµισµένο θραυστό αµµοχάλικο λατοµείου ΝΕΤ Υ Ρ Για συνολικό πάχος επίχωσης έως 50 cm m 3 66 x 12,40 = 818,40 4.β4) Πενταπολικό - ιατοµής 5 Χ10 mm2, καλώδιο τύπου NYY γιά τοποθέτηση µέσα στο έδαφος δηλαδή αγωγός, υλικά συνδέσεως και επισηµάνσεως (µούφες, κως, πέδιλα, αναλογία οπτοπλίνθων επισηµάνσεως, αναλογία άµµου κλπ) και µικροϋλικά επί τόπου και εργασία τοποθετήσεως, διακλαδώσεως δοκιµών µονώσεως γιά πλήρη και κανονική λειτουργία (ΑΤΗΕ ΗΛΜ ) (ΗΛΜ 47) m 190 x 13,00 = 2.470,00 σελ. 17 από 20

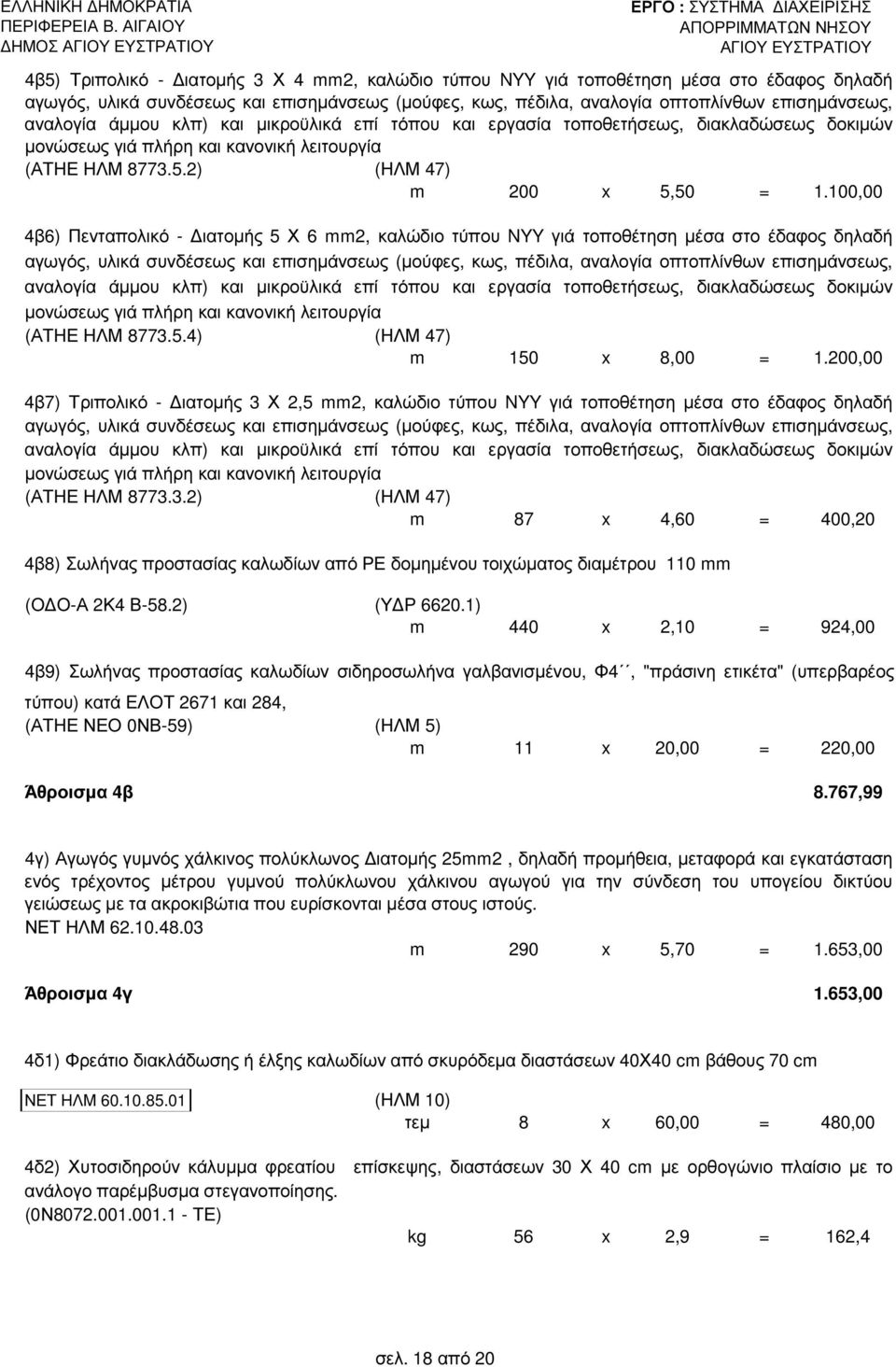

18 ΗΜΟΣ 4β5) Τριπολικό - ιατοµής 3 Χ 4 mm2, καλώδιο τύπου NYY γιά τοποθέτηση µέσα στο έδαφος δηλαδή αγωγός, υλικά συνδέσεως και επισηµάνσεως (µούφες, κως, πέδιλα, αναλογία οπτοπλίνθων επισηµάνσεως, αναλογία άµµου κλπ) και µικροϋλικά επί τόπου και εργασία τοποθετήσεως, διακλαδώσεως δοκιµών µονώσεως γιά πλήρη και κανονική λειτουργία (ΑΤΗΕ ΗΛΜ ) (ΗΛΜ 47) m 200 x 5,50 = 1.100,00 4β6) Πενταπολικό - ιατοµής 5 Χ 6 mm2, καλώδιο τύπου NYY γιά τοποθέτηση µέσα στο έδαφος δηλαδή αγωγός, υλικά συνδέσεως και επισηµάνσεως (µούφες, κως, πέδιλα, αναλογία οπτοπλίνθων επισηµάνσεως, αναλογία άµµου κλπ) και µικροϋλικά επί τόπου και εργασία τοποθετήσεως, διακλαδώσεως δοκιµών µονώσεως γιά πλήρη και κανονική λειτουργία (ΑΤΗΕ ΗΛΜ ) (ΗΛΜ 47) m 150 x 8,00 = 1.200,00 4β7) Τριπολικό - ιατοµής 3 Χ 2,5 mm2, καλώδιο τύπου NYY γιά τοποθέτηση µέσα στο έδαφος δηλαδή αγωγός, υλικά συνδέσεως και επισηµάνσεως (µούφες, κως, πέδιλα, αναλογία οπτοπλίνθων επισηµάνσεως, αναλογία άµµου κλπ) και µικροϋλικά επί τόπου και εργασία τοποθετήσεως, διακλαδώσεως δοκιµών µονώσεως γιά πλήρη και κανονική λειτουργία (ΑΤΗΕ ΗΛΜ ) (ΗΛΜ 47) m 87 x 4,60 = 400,20 4β8) Σωλήνας προστασίας καλωδίων από ΡΕ δοµηµένου τοιχώµατος διαµέτρου 110 mm (Ο Ο-Α 2Κ4 Β-58.2) (Υ Ρ ) m 440 x 2,10 = 924,00 4β9) Σωλήνας προστασίας καλωδίων σιδηροσωλήνα γαλβανισµένου, Φ4, "πράσινη ετικέτα" (υπερβαρέος τύπου) κατά ΕΛΟΤ 2671 και 284, (ΑΤΗΕ ΝΕΟ 0ΝΒ-59) (ΗΛΜ 5) m 11 x 20,00 = 220,00 Άθροισµα 4β 8.767,99 4γ) Αγωγός γυµνός χάλκινος πολύκλωνος ιατοµής 25mm2, δηλαδή προµήθεια, µεταφορά και εγκατάσταση ενός τρέχοντος µέτρου γυµνού πολύκλωνου χάλκινου αγωγού για την σύνδεση του υπογείου δικτύου γειώσεως µε τα ακροκιβώτια που ευρίσκονται µέσα στους ιστούς. ΝΕΤ ΗΛΜ m 290 x 5,70 = 1.653,00 Άθροισµα 4γ 1.653,00 4δ1) Φρεάτιο διακλάδωσης ή έλξης καλωδίων από σκυρόδεµα διαστάσεων 40Χ40 cm βάθους 70 cm ΝΕΤ ΗΛΜ (ΗΛΜ 10) τεµ 8 x 60,00 = 480,00 4δ2) Χυτοσιδηρούν κάλυµµα φρεατίου επίσκεψης, διαστάσεων 30 Χ 40 cm µε ορθογώνιο πλαίσιο µε το ανάλογο παρέµβυσµα στεγανοποίησης. (0Ν ΤΕ) kg 56 x 2,9 = 162,4 σελ. 18 από 20

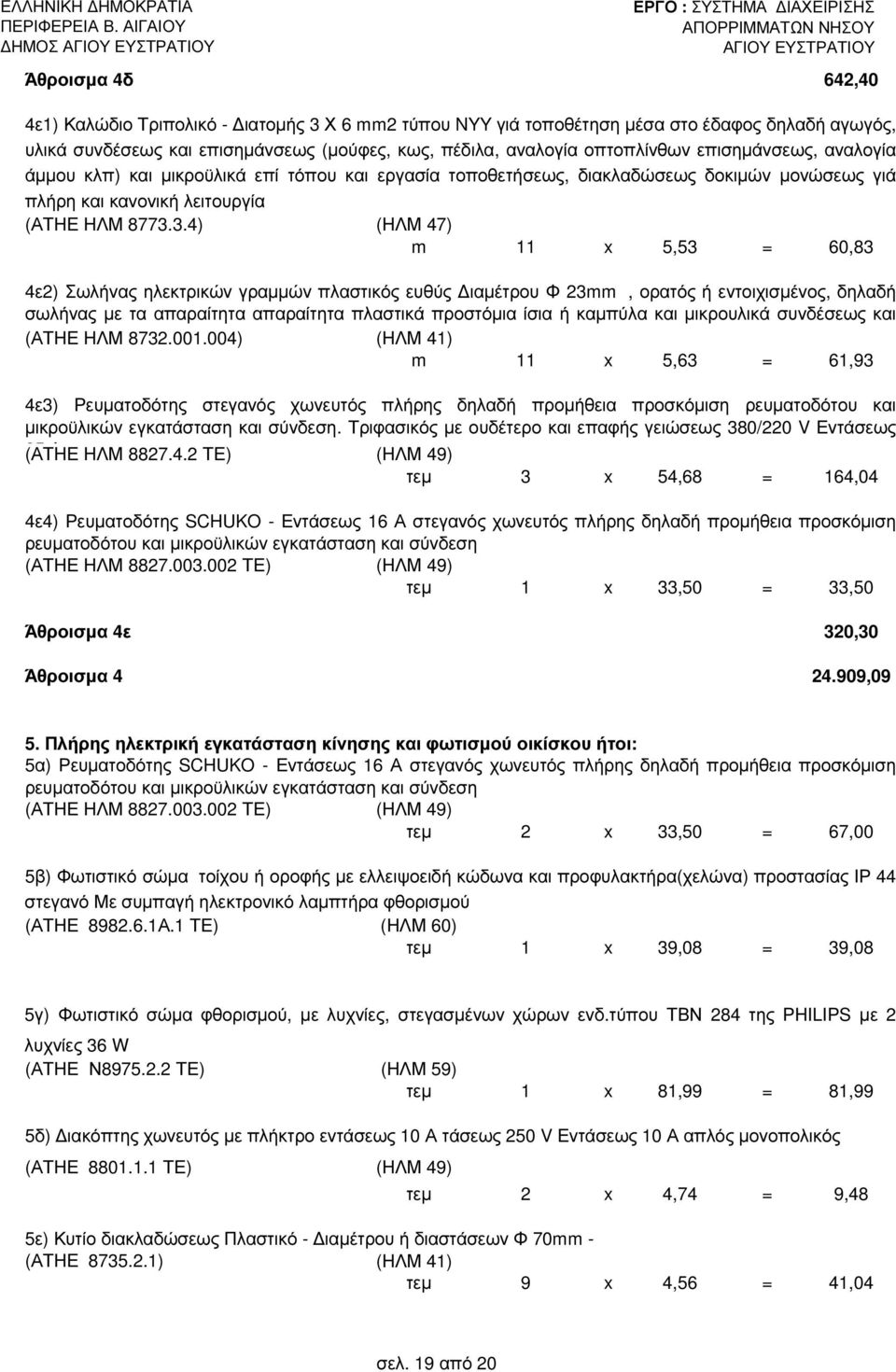

19 ΗΜΟΣ Άθροισµα 4δ 642,40 4ε1) Καλώδιο Τριπολικό - ιατοµής 3 Χ 6 mm2 τύπου NYY γιά τοποθέτηση µέσα στο έδαφος δηλαδή αγωγός, υλικά συνδέσεως και επισηµάνσεως (µούφες, κως, πέδιλα, αναλογία οπτοπλίνθων επισηµάνσεως, αναλογία άµµου κλπ) και µικροϋλικά επί τόπου και εργασία τοποθετήσεως, διακλαδώσεως δοκιµών µονώσεως γιά πλήρη και κανονική λειτουργία (ΑΤΗΕ ΗΛΜ ) (ΗΛΜ 47) m 11 x 5,53 = 60,83 4ε2) Σωλήνας ηλεκτρικών γραµµών πλαστικός ευθύς ιαµέτρου Φ 23mm, ορατός ή εντοιχισµένος, δηλαδή σωλήνας µε τα απαραίτητα απαραίτητα πλαστικά προστόµια ίσια ή καµπύλα και µικρουλικά συνδέσεως και στερεώσεως (ΑΤΗΕ ΗΛΜ ) κλπ. (ΗΛΜ 41) m 11 x 5,63 = 61,93 4ε3) Ρευµατοδότης στεγανός χωνευτός πλήρης δηλαδή προµήθεια προσκόµιση ρευµατοδότου και µικροϋλικών εγκατάσταση και σύνδεση. Τριφασικός µε ουδέτερο και επαφής γειώσεως 380/220 V Εντάσεως 25 (ΑΤΗΕ Α ΗΛΜ ΤΕ) (ΗΛΜ 49) τεµ 3 x 54,68 = 164,04 4ε4) Ρευµατοδότης SCHUKO - Εντάσεως 16 Α στεγανός χωνευτός πλήρης δηλαδή προµήθεια προσκόµιση ρευµατοδότου και µικροϋλικών εγκατάσταση και σύνδεση (ΑΤΗΕ ΗΛΜ ΤΕ) (ΗΛΜ 49) τεµ 1 x 33,50 = 33,50 Άθροισµα 4ε 320,30 Άθροισµα ,09 5. Πλήρης ηλεκτρική εγκατάσταση κίνησης και φωτισµού οικίσκου ήτοι: 5α) Ρευµατοδότης SCHUKO - Εντάσεως 16 Α στεγανός χωνευτός πλήρης δηλαδή προµήθεια προσκόµιση ρευµατοδότου και µικροϋλικών εγκατάσταση και σύνδεση (ΑΤΗΕ ΗΛΜ ΤΕ) (ΗΛΜ 49) τεµ 2 x 33,50 = 67,00 5β) Φωτιστικό σώµα τοίχου ή οροφής µε ελλειψοειδή κώδωνα και προφυλακτήρα(χελώνα) προστασίας ΙΡ 44 στεγανό Με συµπαγή ηλεκτρονικό λαµπτήρα φθορισµού (ΑΤΗΕ Α.1 ΤΕ) (ΗΛΜ 60) τεµ 1 x 39,08 = 39,08 5γ) Φωτιστικό σώµα φθορισµού, µε λυχνίες, στεγασµένων χώρων ενδ.τύπου ΤΒΝ 284 της ΡΗΙLΙΡS µε 2 λυχνίες 36 W (ΑΤΗΕ Ν ΤΕ) (ΗΛΜ 59) τεµ 1 x 81,99 = 81,99 5δ) ιακόπτης χωνευτός µε πλήκτρο εντάσεως 10 Α τάσεως 250 V Εντάσεως 10 Α απλός µονοπολικός (ΑΤΗΕ ΤΕ) (ΗΛΜ 49) τεµ 2 x 4,74 = 9,48 5ε) Κυτίο διακλαδώσεως Πλαστικό - ιαµέτρου ή διαστάσεων Φ 70mm - (ΑΤΗΕ ) (ΗΛΜ 41) τεµ 9 x 4,56 = 41,04 σελ. 19 από 20

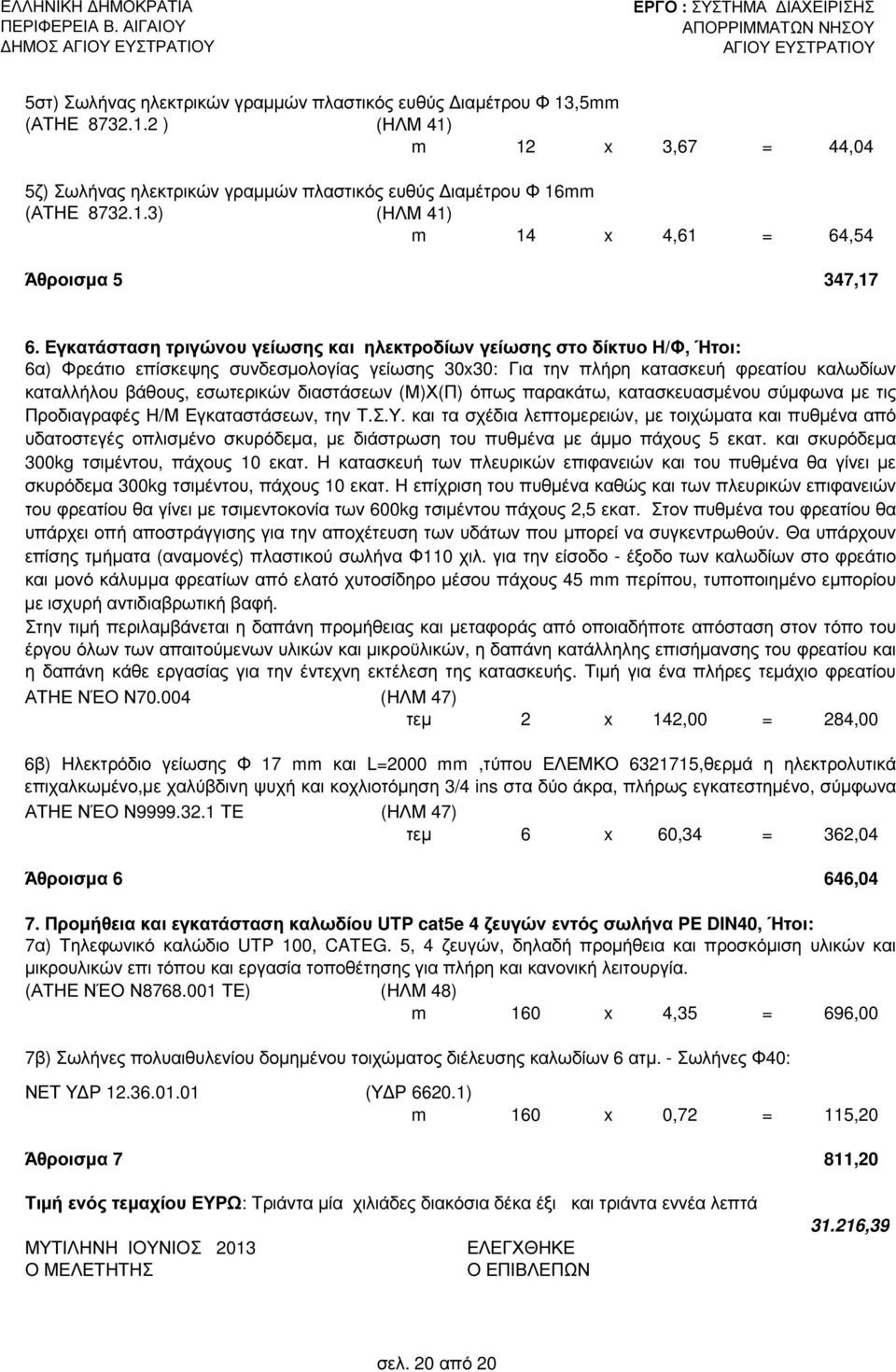

20 ΗΜΟΣ 5στ) Σωλήνας ηλεκτρικών γραµµών πλαστικός ευθύς ιαµέτρου Φ 13,5mm (ΑΤΗΕ ) (ΗΛΜ 41) m 12 x 3,67 = 44,04 5ζ) Σωλήνας ηλεκτρικών γραµµών πλαστικός ευθύς ιαµέτρου Φ 16mm (ΑΤΗΕ ) (ΗΛΜ 41) m 14 x 4,61 = 64,54 Άθροισµα 5 347,17 6. Εγκατάσταση τριγώνου γείωσης και ηλεκτροδίων γείωσης στο δίκτυο Η/Φ, Ήτοι: 6α) Φρεάτιο επίσκεψης συνδεσµολογίας γείωσης 30x30: Για την πλήρη κατασκευή φρεατίου καλωδίων καταλλήλου βάθους, εσωτερικών διαστάσεων (Μ)Χ(Π) όπως παρακάτω, κατασκευασµένου σύµφωνα µε τις Προδιαγραφές Η/Μ Εγκαταστάσεων, την Τ.Σ.Υ. και τα σχέδια λεπτοµερειών, µε τοιχώµατα και πυθµένα από υδατοστεγές οπλισµένο σκυρόδεµα, µε διάστρωση του πυθµένα µε άµµο πάχους 5 εκατ. και σκυρόδεµα 300kg τσιµέντου, πάχους 10 εκατ. Η κατασκευή των πλευρικών επιφανειών και του πυθµένα θα γίνει µε σκυρόδεµα 300kg τσιµέντου, πάχους 10 εκατ. Η επίχριση του πυθµένα καθώς και των πλευρικών επιφανειών του φρεατίου θα γίνει µε τσιµεντοκονία των 600kg τσιµέντου πάχους 2,5 εκατ. Στον πυθµένα του φρεατίου θα υπάρχει οπή αποστράγγισης για την αποχέτευση των υδάτων που µπορεί να συγκεντρωθούν. Θα υπάρχουν επίσης τµήµατα (αναµονές) πλαστικού σωλήνα Φ110 χιλ. για την είσοδο - έξοδο των καλωδίων στο φρεάτιο και µονό κάλυµµα φρεατίων από ελατό χυτοσίδηρο µέσου πάχους 45 mm περίπου, τυποποιηµένο εµπορίου µε ισχυρή αντιδιαβρωτική βαφή. Στην τιµή περιλαµβάνεται η δαπάνη προµήθειας και µεταφοράς από οποιαδήποτε απόσταση στον τόπο του έργου όλων των απαιτούµενων υλικών και µικροϋλικών, η δαπάνη κατάλληλης επισήµανσης του φρεατίου και η δαπάνη κάθε εργασίας για την έντεχνη εκτέλεση της κατασκευής. Τιµή για ένα πλήρες τεµάχιο φρεατίου ΑΤΗΕ καλωδίων. ΝΈΟ Ν (ΗΛΜ 47) τεµ 2 x 142,00 = 284,00 6β) Ηλεκτρόδιο γείωσης Φ 17 mm και L=2000 mm,τύπου ΕΛΕΜΚΟ ,θερµά η ηλεκτρολυτικά επιχαλκωµένο,µε χαλύβδινη ψυχή και κοχλιοτόµηση 3/4 ins στα δύο άκρα, πλήρως εγκατεστηµένο, σύµφωνα µε ΑΤΗΕ τις προδιαγραφές. ΝΈΟ Ν ΤΕ (ΗΛΜ 47) τεµ 6 x 60,34 = 362,04 Άθροισµα 6 646,04 7. Προµήθεια και εγκατάσταση καλωδίου UTP cat5e 4 ζευγών εντός σωλήνα PE DIN40, Ήτοι: 7α) Τηλεφωνικό καλώδιο UTP 100, CATEG. 5, 4 ζευγών, δηλαδή προµήθεια και προσκόµιση υλικών και µικρουλικών επι τόπου και εργασία τοποθέτησης για πλήρη και κανονική λειτουργία. (ΑΤΗΕ ΝΈΟ Ν ΤΕ) (ΗΛΜ 48) m 160 x 4,35 = 696,00 7β) Σωλήνες πολυαιθυλενίου δοµηµένου τοιχώµατος διέλευσης καλωδίων 6 ατµ. - Σωλήνες Φ40: ΝΕΤ Υ Ρ (Υ Ρ ) m 160 x 0,72 = 115,20 Άθροισµα 7 811,20 Τιµή ενός τεµαχίου ΕΥΡΩ: Τριάντα µία χιλιάδες διακόσια δέκα έξι και τριάντα εννέα λεπτά ΜΥΤΙΛΗΝΗ ΙΟΥΝΙΟΣ 2013 ΕΛΕΓΧΘΗΚΕ Ο ΜΕΛΕΤΗΤΗΣ Ο ΕΠΙΒΛΕΠΩΝ ,39 σελ. 20 από 20
