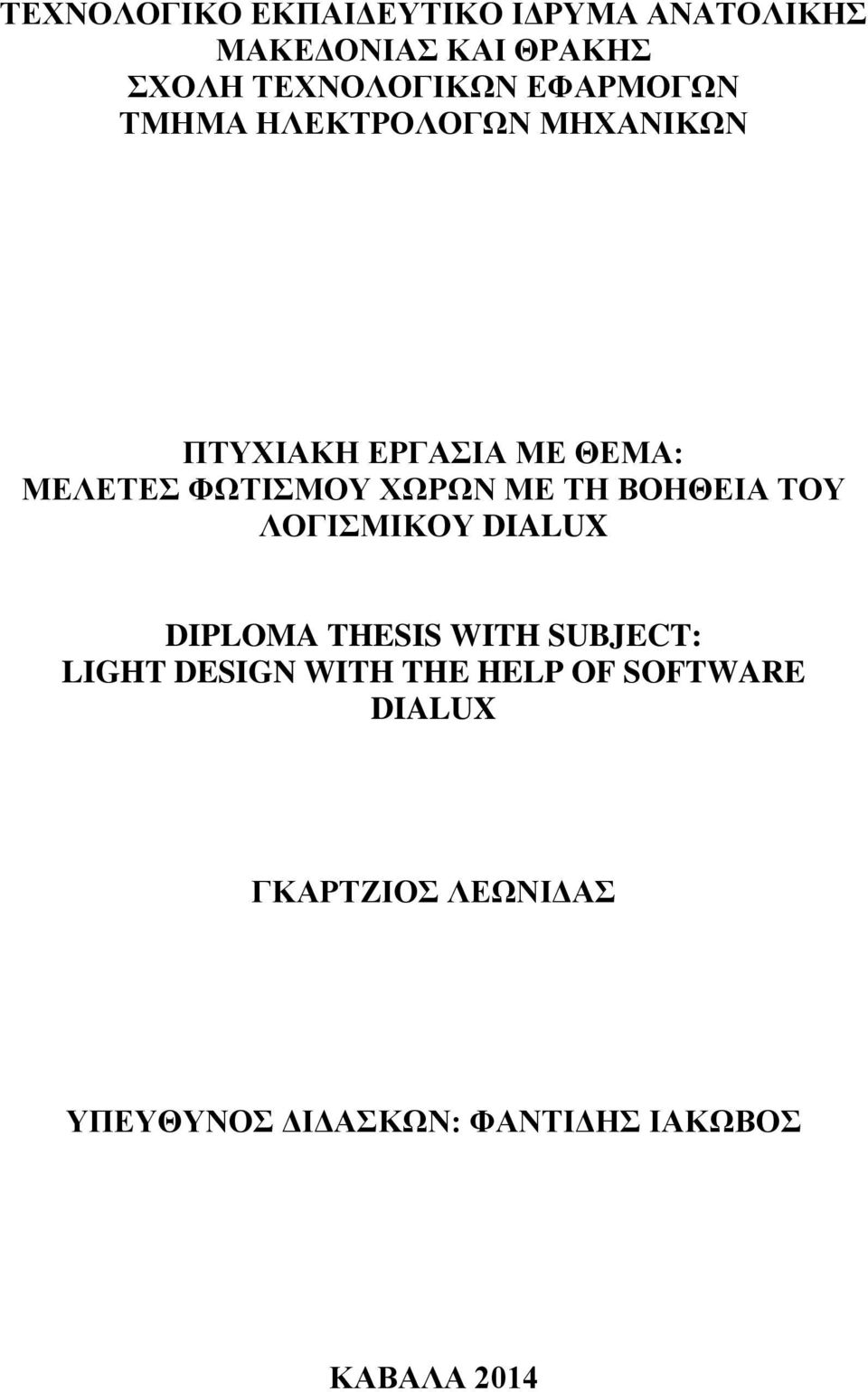

1 ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΑΝΑΤΟΛΙΚΗΣ ΜΑΚΕΔΟΝΙΑΣ ΚΑΙ ΘΡΑΚΗΣ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΜΕ ΘΕΜΑ: ΜΕΛΕΤΕΣ ΦΩΤΙΣΜΟΥ ΧΩΡΩΝ ΜΕ ΤΗ ΒΟΗΘΕΙΑ ΤΟΥ ΛΟΓΙΣΜΙΚΟΥ DIALUX DIPLOMA THESIS WITH SUBJECT: LIGHT DESIGN WITH THE HELP OF SOFTWARE DIALUX ΓΚΑΡΤΖΙΟΣ ΛΕΩΝΙΔΑΣ ΥΠΕΥΘΥΝΟΣ ΔΙΔΑΣΚΩΝ: ΦΑΝΤΙΔΗΣ ΙΑΚΩΒΟΣ ΚΑΒΑΛΑ 2014

2 Περίληψη Η παρούσα πτυχιακή εργασία εκπονήθηκε στο Τμήμα Ηλεκτρολόγων μηχανικών του Τεχνολογικού Εκπαιδευτικού Ιδρύματος Ανατολικής Μακεδονίας και Θράκης και το θέμα της αφορά τη μελέτη φωτισμού μιας οικεία, ενός κτηρίου γραφείων και ενός super market. Οι προαναφερθέντες μελέτες πραγματοποιούνται με χρήση του λογισμικού dialux (πρόγραμμα προσομοίωσης και υπολογισμού φωτισμού). Αρχικά γίνεται αναφορά στα φωτομετρικά μεγέθη και το χρώμα. Έπειτα περιγράφεται ο τρόπος λειτουργίας των βασικών λαμπτήρων για εσωτερικό φωτισμό και γίνεται αναφορά στα φωτιστικά σώματα, τις τεχνικές απαιτήσεις και τις απαιτούμενες στάθμες φωτισμού. Στη συνέχεια περιγράφεται ο τρόπος λειτουργίας του λογισμικού Dialux καθώς και τα βήματα εισαγωγής των δεδομένων στο πρόγραμμα. Τέλος πραγματοποιούνται οι προσομοιώσεις των τριών υπό μελέτη χώρων, παρουσιάζονται τα δεδομένα εξόδου και καταγράφονται τα αντίστοιχα συμπεράσματα. 1

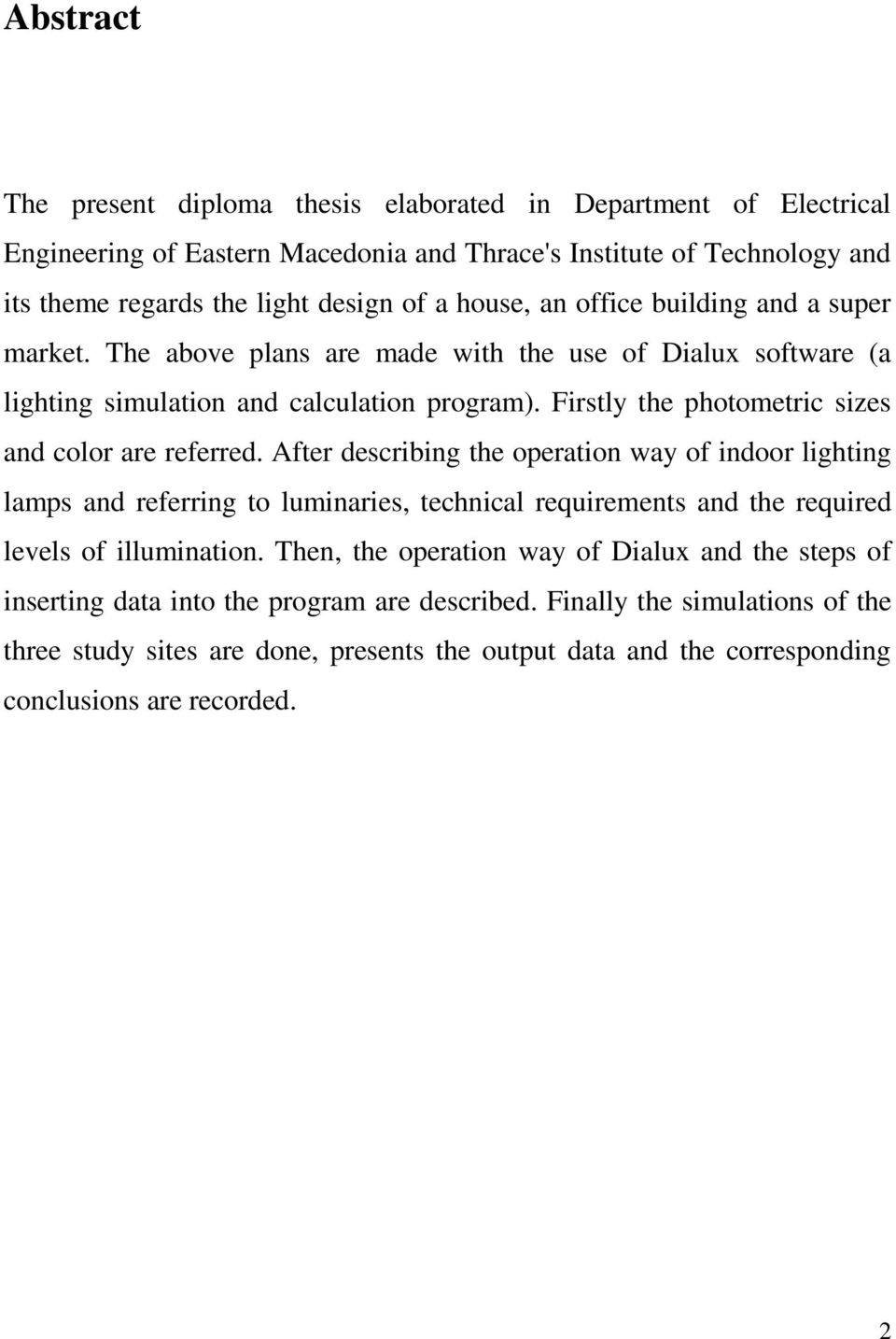

3 Abstract The present diploma thesis elaborated in Department of Electrical Engineering of Eastern Macedonia and Thrace's Institute of Technology and its theme regards the light design of a house, an office building and a super market. The above plans are made with the use of Dialux software (a lighting simulation and calculation program). Firstly the photometric sizes and color are referred. After describing the operation way of indoor lighting lamps and referring to luminaries, technical requirements and the required levels of illumination. Then, the operation way of Dialux and the steps of inserting data into the program are described. Finally the simulations of the three study sites are done, presents the output data and the corresponding conclusions are recorded. 2

4 Περιεχόμενα Εισαγωγή Βασικές έννοιες φωτοτεχνίας Εισαγωγή Φωτομετρικά μεγέθη και μονάδες Το χρώμα Ενεργειακή φασματική κατανομή Χρωματική απόδοση φωτεινής πηγής Θερμοκρασία και Χρώμα Δείκτης χρωματικής απόδοσης Ra φωτεινής πηγής Τεχνητός φωτισμός Εισαγωγή Πηγές φωτισμού Λαμπτήρες πυράκτωσης Λαμπτήρες βολφραμίου Λαμπτήρες αλογόνου Λαμπτήρες εκκένωσης Λαμπτήρες φθορισμού (Fluorescent Lamps) Λαμπτήρες νατρίου υψηλής πίεσης (High Pressure Sodium Vapor Lamps) Λαμπτήρες Μεταλλικών Αλογονιδίων(Metal Halide Lamps) Δίοδος εκπομπής φωτός (LED) Φωτιστικά σώματα Είδη Φωτιστικών σωμάτων ανάλογα µε το χώρο χρήσης-σκοπό Επιλογή φωτιστικών σωμάτων Κατηγορίες φωτιστικών σωμάτων Τεχνικές απαιτήσεις Συντήρηση συστήματος φωτισμού Συντελεστής συντήρησης Στάθμες φωτισμού Το πακέτο λογισμικού Dialux Εισαγωγή Εγκατάσταση του προγράμματος Εκκίνηση του προγράμματος Η αρχική οθόνη του προγράμματος Το παράθυρο εργασίας του προγράμματος Το μενού Παράθυρο σχεδίασης Διαχειριστής Μελέτης

5 3.5.4 Οδηγός Εργαλεία Εισαγωγή δεδομένων στο πρόγραμμα Δεδομένα εξόδου Μελέτη φωτισμού οικείας Εισαγωγή Εφαρμογή του λογισμικού Dialux σε κτίριο κατοικίας Χρησιμοποιηθέντα φωτιστικά σώματα Μέθοδος σχεδίου συντήρησης Δεδομένα εισόδου Σαλόνι-τραπεζαρία-διάδρομος Κουζίνα Υπνοδωμάτιο Υπνοδωμάτιο Υπνοδωμάτιο Φωτοτεχνικά αποτελέσματα των χώρων προσομοίωσης Μελέτη φωτισμού γραφείου Εισαγωγή Εφαρμογή του λογισμικού Dialux σε κτίριο με γραφεία Χρησιμοποιηθέντα φωτιστικά σώματα Μέθοδος σχεδίου συντήρησης Δεδομένα εισόδου Γραφείο νούμερο Γραφείο νούμερο Γραφείο νούμερο Γραφείο νούμερο Γραφείο νούμερο Γραφείο νούμερο Διάδρομος Τουαλέτα προθάλαμος Τουαλέτα Δεδομένα εξόδου Μελέτη τεχνητού φωτισμού Supermarket Εισαγωγή Εφαρμογή του λογισμικού Dialux σε Super market Χρησιμοποιηθέντα φωτιστικά σώματα Μέθοδος σχεδίου συντήρησης Δεδομένα εισόδου Supermarket Βοηθητικός χώρος Βοηθητικός χώρος Φωτοτεχνικά αποτελέσματα των χώρων προσομοίωσης

6 7 Συμπεράσματα Βιβλιογραφία

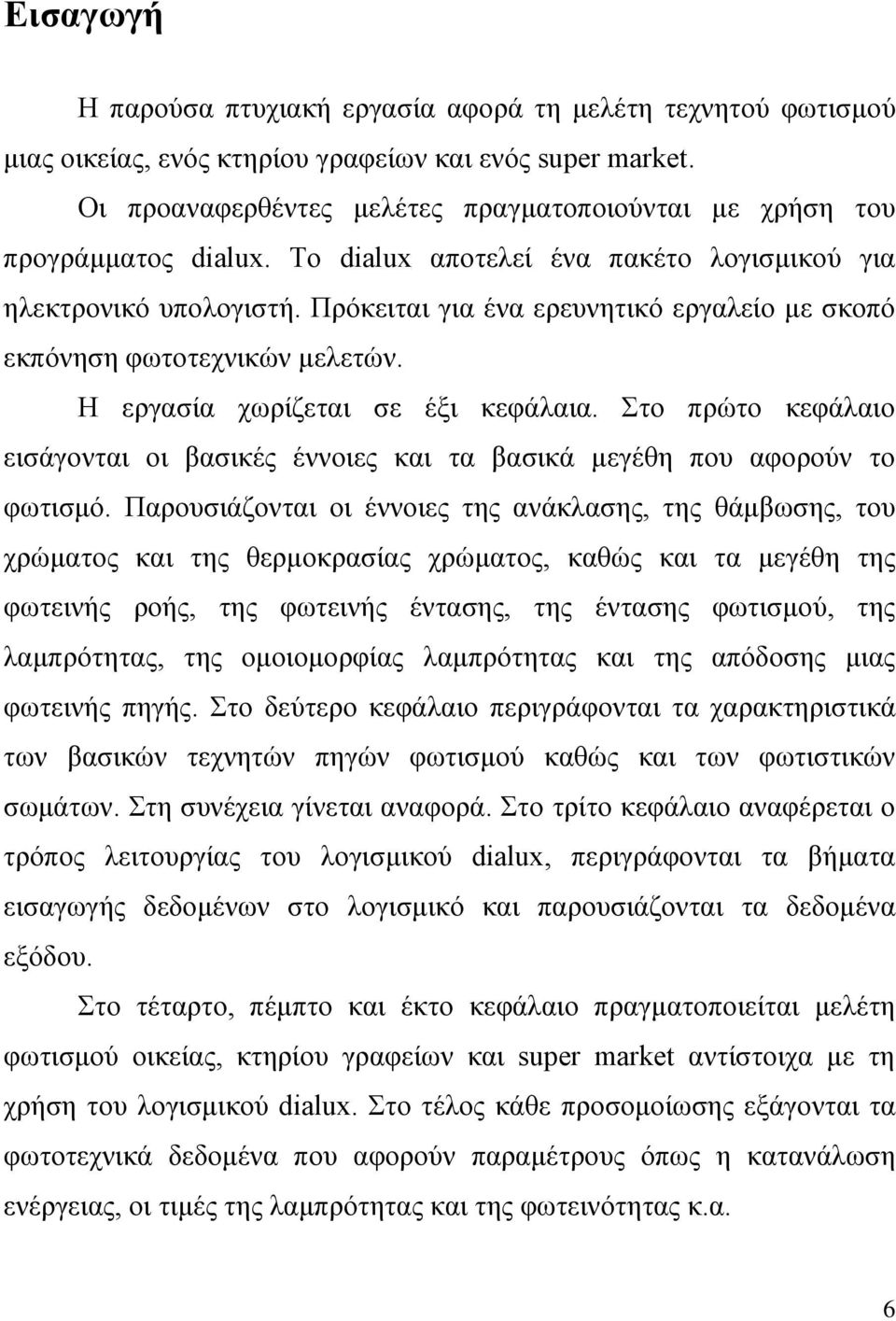

7 Εισαγωγή Η παρούσα πτυχιακή εργασία αφορά τη μελέτη τεχνητού φωτισμού μιας οικείας, ενός κτηρίου γραφείων και ενός super market. Οι προαναφερθέντες μελέτες πραγματοποιούνται με χρήση του προγράμματος dialux. Το dialux αποτελεί ένα πακέτο λογισμικού για ηλεκτρονικό υπολογιστή. Πρόκειται για ένα ερευνητικό εργαλείο με σκοπό εκπόνηση φωτοτεχνικών μελετών. Η εργασία χωρίζεται σε έξι κεφάλαια. Στο πρώτο κεφάλαιο εισάγονται οι βασικές έννοιες και τα βασικά μεγέθη που αφορούν το φωτισμό. Παρουσιάζονται οι έννοιες της ανάκλασης, της θάμβωσης, του χρώματος και της θερμοκρασίας χρώματος, καθώς και τα μεγέθη της φωτεινής ροής, της φωτεινής έντασης, της έντασης φωτισμού, της λαμπρότητας, της ομοιομορφίας λαμπρότητας και της απόδοσης μιας φωτεινής πηγής. Στο δεύτερο κεφάλαιο περιγράφονται τα χαρακτηριστικά των βασικών τεχνητών πηγών φωτισμού καθώς και των φωτιστικών σωμάτων. Στη συνέχεια γίνεται αναφορά. Στο τρίτο κεφάλαιο αναφέρεται ο τρόπος λειτουργίας του λογισμικού dialux, περιγράφονται τα βήματα εισαγωγής δεδομένων στο λογισμικό και παρουσιάζονται τα δεδομένα εξόδου. Στο τέταρτο, πέμπτο και έκτο κεφάλαιο πραγματοποιείται μελέτη φωτισμού οικείας, κτηρίου γραφείων και super market αντίστοιχα με τη χρήση του λογισμικού dialux. Στο τέλος κάθε προσομοίωσης εξάγονται τα φωτοτεχνικά δεδομένα που αφορούν παραμέτρους όπως η κατανάλωση ενέργειας, οι τιμές της λαμπρότητας και της φωτεινότητας κ.α. 6

8 1 Βασικές έννοιες φωτοτεχνίας 1.1Εισαγωγή Το παρόν κεφάλαιο πραγματεύεται θεμελιώδεις έννοιες και βασικά μεγέθη της φωτοτεχνίας. Παρουσιάζονται τα μεγέθη της φωτεινής ροής, της φωτεινής έντασης, της έντασης φωτισμού, της λαμπρότητας και του συντελεστή απόδοσης μιας φωτεινής πηγής, ενώ αναλύονται συνοπτικά οι έννοιες της θερμοκρασίας χρώματος και του δείκτη χρωματικής απόδοσης. 1.2 Φωτομετρικά μεγέθη και μονάδες Φωτεινή Ισχύς ή Φωτεινή Ροή (Luminous flux) [Lm] Εκφράζει τη συνολική ποσότητα φωτός που εκπέμπεται ανά δευτερόλεπτο από μία πηγή φωτός. Οι λαμπτήρες χρησιμεύουν για την μετατροπή της ηλεκτρικής ισχύος σε φωτεινή. Όπως οι ηλεκτρικές συσκευές χαρακτηρίζονται από την ηλεκτρική τους ισχύ, έτσι και οι λαμπτήρες χαρακτηρίζονται από την φωτεινή ροή ή ισχύ που μετριέται σε Lumen (Lm). Η φωτεινή ροή δεν ακτινοβολείται ομοιόμορφα προς όλες τις διευθύνσεις, αλλά με μικρότερη ή μεγαλύτερη πυκνότητα. Απόδοση ηλεκτρικής Φωτεινής Πηγής (Luminous efficiency) [Lm/W] 7

9 Η απόδοση μιας φωτεινής πηγής εκφράζει το ποσό της αποδιδόμενης φωτεινής ροής για κάθε Watt καταναλισκόμενης ηλεκτρικής ισχύος. Αύξηση των Lumen ανά καταναλισκόμενο Watt σημαίνει υψηλότερη απόδοση και χαμηλότερη κατανάλωση ενέργειας. Δεδομένου της συνεχούς αύξησης του κόστους της ενέργειας, η αύξηση της αναλογίας αυτής γίνεται όλο και πιο σημαντική. Φωτεινή Ένταση I (Luminous intensity) [Cd] Μία φωτεινή πηγή δεν εκπέμπει ομοιόμορφα το φως που παράγει. Είναι επομένως χρήσιμο να οριστεί ένα νέο μέγεθος που θα καθορίζει προς κάθε συγκεκριμένη κατεύθυνση του στερεού χώρου, το ποσό της Φωτεινής Ροής Φ που εκπέμπει η φωτεινή πηγή. Η φωτεινή ένταση Ι προς μία κατεύθυνση παρατηρήσεως είναι ο λόγος της εξερχόμενης φωτεινής ροής Φ από κάποια φωτεινή πηγή (ή στοιχείο της φωτεινής πηγής) διαμέσου ενός κοίλου κώνου απείρως μικρού ανοίγματος, προς την τιμή της στερεάς γωνίας δια την οποία διέρχεται η ροή αυτή, δηλαδή Lm/srd. Αν η πηγή φωτός δεν παρουσιάζει την ίδια διανομή της φωτεινής εντάσεως προς όλες τις κατευθύνσεις (δεν είναι συμμετρική), τότε δίνεται η διανομή σε περισσότερα από ένα επίπεδα που περνούν από ένα ή περισσότερους άξονες συμμετρίας του φωτιστικού σώματος. Το πολικό διάγραμμα δίνεται συνήθως για λαμπτήρα φωτεινής ροής 1000 Lm. Ένταση Φωτισμού Επιφάνειας E (Illuminance) [Lux] Η ένταση φωτισμού μιας ετερόφωτης επιφάνειας είναι η φωτεινή ροή που πέφτει στη μονάδα επιφάνειας, δηλ. Lm/m 2. Η μέτρηση της έντασης φωτισμού Ε μιας επιφάνειας γίνεται με το φωτόμετρο. Αυτό αποτελείται 8

10 από ένα φωτοστοιχείο που συνδέεται με ένα μιλλιβολτόμετρο. Το μέγεθος της αναπτυσσόμενης ΗΕΔ στα άκρα του φωτοστοιχείου, άρα και η ένδειξη του μιλλιβολτομέτρου, εξαρτώνται από την ποσότητα του φωτός που προσπίπτει πάνω στην επιφάνεια του φωτοστοιχείου του οργάνου. Λαμπρότητα (Luminance) [Cd/m 2 ] Ορίζεται με το πηλίκο της φωτεινής έντασης Ι της πηγής στην κατεύθυνση του παρατηρητή προς το εμβαδόν S της επιφάνειας της πηγής το οποίο βλέπει ο παρατηρητής. Περιγράφει δηλαδή το φως το οποίο εκπέμπεται από μία περιοχή προς μια συγκεκριμένη κατεύθυνση. Η λαμπρότητα αποτελεί βασικό μέγεθος της φωτοτεχνίας καθώς προκαλεί στο ανθρώπινο μάτι το αίσθημα της φωτεινότητας των διαφόρων αντικειμένων. Τα διάφορα αντικείμενα διακρίνονται από την λαμπρότητα με την οποία ακτινοβολούν το φως προς την κατεύθυνση του παρατηρητή. Δεν έχει καμία σημασία αν η επιφάνεια είναι αυτόφωτη (εκπέμπει φως) ή ετερόφωτη (δέχεται φως που είτε το ανακλά είτε το διαχέει). Παρατηρώντας δύο φωτεινές μη σημειακές πηγές που έχουν την ίδια φωτεινή ένταση Ι αλλά διαφορετικές διαστάσεις, θα διαπιστώσουμε ότι η πηγή που έχει την μικρότερη επιφάνεια δίνει την εντύπωση ότι είναι λαμπρότερη από την άλλη. Καθορίζεται έτσι ένα νέο μέγεθος, χαρακτηριστικό της φωτοβολούσας επιφάνειας, η λαμπρότητα, που ορίζεται σαν το πηλίκο της έντασης Ι της φωτεινής πηγής προς την επιφάνεια αυτής. Υψηλές τιμές λαμπρότητας προκαλούν θάμβωση (glare), η οποία επηρεάζει την ικανότητα της όρασης. Μερικές φωτεινές πηγές έχουν τόσο μεγάλη λαμπρότητα, ώστε να μην μπορούν να χρησιμοποιηθούν παρά μόνο μέσα σε κατάλληλους διαφανείς κώδωνες. 9

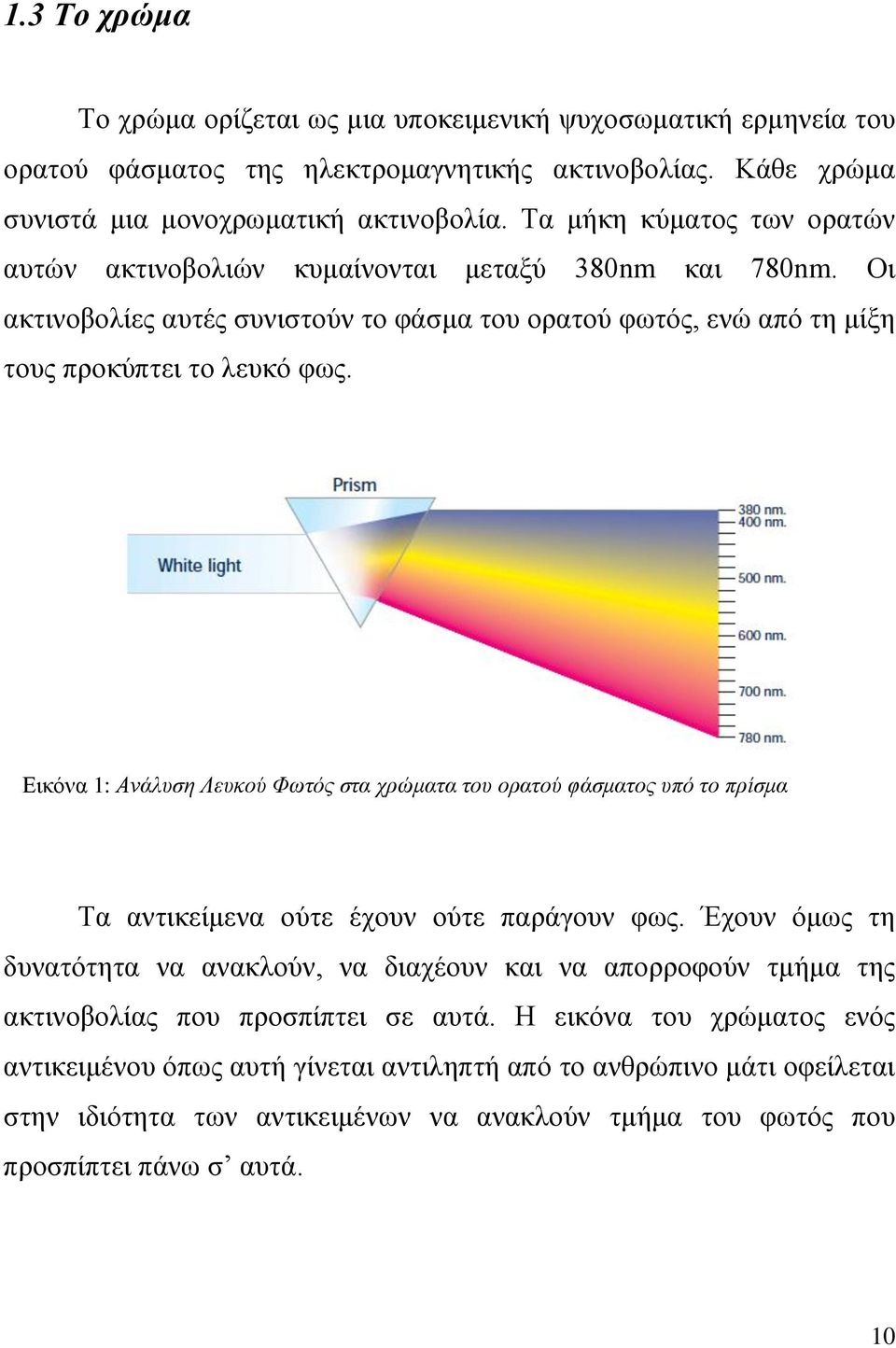

11 1.3 Το χρώμα Το χρώμα ορίζεται ως μια υποκειμενική ψυχοσωματική ερμηνεία του ορατού φάσματος της ηλεκτρομαγνητικής ακτινοβολίας. Κάθε χρώμα συνιστά μια μονοχρωματική ακτινοβολία. Τα μήκη κύματος των ορατών αυτών ακτινοβολιών κυμαίνονται μεταξύ 380nm και 780nm. Οι ακτινοβολίες αυτές συνιστούν το φάσμα του ορατού φωτός, ενώ από τη μίξη τους προκύπτει το λευκό φως. Εικόνα 1: Ανάλυση Λευκού Φωτός στα χρώματα του ορατού φάσματος υπό το πρίσμα Τα αντικείμενα ούτε έχουν ούτε παράγουν φως. Έχουν όμως τη δυνατότητα να ανακλούν, να διαχέουν και να απορροφούν τμήμα της ακτινοβολίας που προσπίπτει σε αυτά. Η εικόνα του χρώματος ενός αντικειμένου όπως αυτή γίνεται αντιληπτή από το ανθρώπινο μάτι οφείλεται στην ιδιότητα των αντικειμένων να ανακλούν τμήμα του φωτός που προσπίπτει πάνω σ αυτά. 10

12 1.3.1 Ενεργειακή φασματική κατανομή Η ενεργειακή φασματική κατανομή ως έννοια, αφορά στο σύνολο των μηκών κύματος ακτινοβολίας που περιλαμβάνει το φως μίας φωτεινής πηγής. Συγκεκριμένα, το ηλιακό φως περιέχει μεταξύ άλλων και όλο το φάσμα των μηκών κύματος ορατών ακτινοβολιών. Δεν ισχύει το ίδιο και για τις τεχνητές πηγές φωτισμού (λαμπτήρες), των οποίων το φως ποικίλει σε χρωματική ακτινοβολία που περιέχει ανάλογα με την ενεργειακή φασματική κατανομή του. Κινούμενοι στα ίδια πλαίσια, αξίζει να τονίσουμε το γεγονός ότι το χρώμα που χαρακτηρίζει ένα αντικείμενο διαφέρει ανάλογα με την πηγή που το φωτίζει Χρωματική απόδοση φωτεινής πηγής Η ύλη απορροφά, ολικά ή μερικά, διάφορα μήκη κύματος της ακτινοβολίας που πέφτει πάνω της και ανακλά τα υπόλοιπα. Ο συντελεστής απορροφήσεως και ο συντελεστής ανακλάσεως ενός υλικού δεν είναι ίδιος για όλα τα μήκη κύματος, με αποτέλεσμα η ενεργειακή φασματική κατανομή του φωτός, το οποίο μετά την ανάκλαση προσπίπτει στο ανθρώπινο μάτι, να είναι διάφορος της ενεργειακής φασματικής κατανομής του φωτός που φωτίζει το αντικείμενο. Για να αποδώσει σωστά μια επιφάνεια το χρώμα της πρέπει το φως του θα τη φωτίσει να περιέχει όλα τα μήκη κύματος των ακτινοβολιών σε σωστή αναλογία. Το ηλιακό φως έχει αυτή την ιδιότητα, ενώ το τεχνικό φως που προέρχεται από λαμπτήρες υστερεί λίγο ή πολύ σ αυτό. 11

13 Πρωταρχικό ρόλο στην πιστότητα απόδοσης ενός χρώματος έχει η ενεργειακή κατανομή της φωτεινής πηγής. Ένα αντικείμενο που φωτίζεται χωριστά από δύο πηγές με διαφορετική ενεργειακή φασματική κατανομή μπορεί να δίνει το ίδιο χρωματικό αίσθημα αλλά κατά τελείως διαφορετικό τρόπο Θερμοκρασία και Χρώμα Ένας από τους πιο σημαντικούς παράγοντες που πρέπει να λάβετε υπόψη, είναι η αίσθηση που προκαλούν οι λαμπτήρες, ανάλογα με την θερμοκρασία χρώματος που έχουν. Οι λαμπτήρες με θερμό φως προτιμούνται κυρίως σε σπίτια και εστιατόρια, καθώς προσφέρουν μια ζεστή ατμόσφαιρα και την αίσθηση της άνεσης. Αντιθέτως τα ψυχρά χρώματα σε λαμπτήρες προτιμούνται για χώρους εργασίας, σχολεία, καθώς προκαλούν εγρήγορση και επαγρύπνηση. Επίσης βελτιώνουν την οπτική διαύγεια και την αντίληψη ακόμη και σε χαμηλότερα επίπεδα φωτισμού. Αυτός είναι ένας από τους λόγους που επιλέγονται για το φωτισμό των Σούπερ Μάρκετ, καθώς έτσι εξοικονομούν ενέργεια. Εικόνα 2: Η ανάδειξη των χρωμάτων μέσω θερμού και ψυχρού φωτισμού 12

14 Η συσχετισμένη Θερμοκρασία Χρώματος (Correlated Color Temperature) υποδηλώνει το χρωματικό φάσμα, το οποίο εκπέμπει ένας λαμπτήρας. Η μέτρηση του CCT γίνεται σε κλίμακα Kelvin (K). Μία χαμηλή θερμοκρασία χρώματος (3000 K) περιγράφει μια θερμή πηγή, όπως είναι ένας λαμπτήρας πυράκτωσης. Μια υψηλή θερμοκρασία χρώματος (4000 K και περισσότερο) περιγράφει μια ψυχρή πηγή, όπως είναι ένας λαμπτήρας φθορισμού Δείκτης χρωματικής απόδοσης Ra φωτεινής πηγής Ο δείκτης απόδοσης χρωμάτων (Color Rendering Index ) καθορίζει την πυκνότητα με την οποία το φως μιας φωτεινής πηγής αποδίδει τα χρώματα σε σύγκριση με άλλη πηγή που θεωρείται πρότυπη. Η σύγκριση δύο πηγών με κριτήριο το δείκτη χρωματικής απόδοσης δεν μπορεί να γίνει παρά μόνο όταν οι δύο πηγές έχουν την ίδια θερμοκρασία χρώματος. Άρα ο δείκτης Ra έχει σχετική (όχι απόλυτη) έννοια όταν λαμβάνεται σαν πηγή αναφοράς το μέλαν σώμα στους 3000 K, όπου ο δείκτης Ra είναι ίσος με 100. Οι παλιού τύπου λαμπτήρες απέδιδαν από 52 CRI έως 62 CRI, ενώ οι σημερινοί λαμπτήρες μπορούν να φτάσουν μέχρι και 95 CRI. 13

15 Εικόνα 3: Αναλογίες θερμοκρασίας χρώματος και δείκτη απόδοσης χρωμάτων για διάφορους τύπους λαμπτήρων. 14

16 2 Τεχνητός φωτισμός 2.1 Εισαγωγή Ο τεχνητός φωτισμός εσωτερικών χώρων αποβλέπει στη συμπλήρωση του φωτισμού ημέρας, όπου αυτός δεν επαρκεί ή στην πλήρη αντικατάσταση του το βράδυ. Ο τεχνητός φωτισμός πρέπει να καλύπτει τις φυσιολογικές απαιτήσεις του ατόμου και να δημιουργεί ένα ψυχολογικά ευχάριστο περιβάλλον με τη λιγότερη δυνατή οικονομική επιβάρυνση. Ο σωστός φωτισμός δεν είναι πολυτέλεια αλλά αναγκαιότητα τόσο κοινωνική όσο και οικονομική αφού η ευχαρίστηση, η άνεση, η παραγωγικότητα και η ασφάλεια του ανθρώπου βελτιώνονται με το σωστό φωτισμό. 2.2 Πηγές φωτισμού Υπάρχει ένα τεράστιο πλήθος ειδών λαμπτήρων για όλες τις δραστηριότητες και τις χρήσεις με διαφορετικές αρχές λειτουργίας, διαστάσεις, τιμές ισχύος και τάσεις λειτουργίας. Οι λαμπτήρες κατηγοριοποιούνται, με βάση την αρχή λειτουργίας τους, σε τρεις βασικές ομάδες: σε πυρακτώσεως, εκκενώσεως και φωτοεκπέμπουσες διόδους (LED). Οι τύποι λαμπτήρων που χρησιμοποιούνται κυρίως σε εφαρμογές εσωτερικού φωτισμού είναι οι λαμπτήρες βολφραμίου και αλογόνου της κατηγορίας πυρακτώσεως, φθορισμού, νατρίου υψηλής πίεσης και 15

17 μεταλλικών αλογονιδίων της κατηγορίας εκκενώσεως καθώς και οι φωτοεκπέμπουσες δίοδοι. Το στοιχείο του λαμπτήρα που καθορίζει την ενεργειακή του κατανάλωση είναι η ονομαστική ισχύς του η οποία δε θα πρέπει να αποτελεί βασικό κριτήριο επιλογής, καθώς λαμπτήρες με την ίδια ονομαστική ισχύ μπορεί να έχουν τεράστιες διαφορές στα υπόλοιπα χαρακτηριστικά τους, όπως τη χρωματική απόδοση ή την απόδοση lm/w. Στη συνέχεια περιγράφεται η δομή, ο τρόπος λειτουργίας και τα χαρακτηριστικά των λαμπτήρων εσωτερικού φωτισμού Λαμπτήρες πυράκτωσης Λαμπτήρες βολφραμίου Το νήμα των λαμπτήρων αυτών λειτουργεί σαν µια αντίσταση R. Με έλευση ηλεκτρικού ρεύματος το σύρμα θερμαίνεται µε αποτέλεσμα αύξηση της θερμοκρασίας του. Αυξανομένης της θερμοκρασίας του σύρματος αυτό ακτινοβολεί. Το φάσμα συχνοτήτων που ακτινοβολούν οι λαμπτήρες πυρακτώσεως βρίσκεται περισσότερο στην περιοχή των υπέρυθρων συχνοτήτων. Βρέθηκε ότι όσο αυξάνει η θερμοκρασία του νήματος του λαμπτήρα τόσο αυξάνει η ακτινοβολία του ορατού φάσματος. Σε πολύ μεγάλες θερμοκρασίες όμως το σύρμα ακτινοβολεί στις υπέρυθρες και υπεριώδες συχνότητες. Όπως είναι αναμενόμενο η αύξηση θερμοκρασίας του νήματος είναι περιορισμένη λόγο των φυσικών ιδιοτήτων του. Η εξάχνωση του νήματος δε γίνεται ομοιόμορφα έτσι δημιουργούνται στο νήμα σημεία πολύ πιο λεπτά 16

18 µε αποτέλεσμα στα σημεία αυτά η αντίσταση να είναι μεγαλύτερη. Το ηλεκτρικό όμως ρεύμα που διαρρέει το νήμα είναι ίδιο σε όλο του το μήκος. Έτσι υπάρχει περισσότερη θερμότητα στα λεπτά σημεία άρα μεγαλύτερη θερμοκρασία µε τελικό αποτέλεσμα το νήμα να λειώσει ή να σπάσει. Για το λόγο αυτό το νήμα άρχισε να κατασκευάζεται από τουγκστένιο λόγω του υψηλού σημείου τήξεως του (33500C) και του μεγάλου έργου εξαγωγή των ηλεκτρονίων. Χαρακτηριστικά λαμπτήρα: Φωτεινή ροή lm Χρωματική απόδοση άριστη 100 Φωτεινή δραστικότητα lm/ Θερμοκρασία χρώματος Κ Διάρκεια ζωής 1000 ώρες Εικόνα 4: Λαμπτήρες πυρακτώσεως 17

19 Λαμπτήρες αλογόνου Ένα σχετικά νέο είδος λαμπτήρων πυρακτώσεως είναι λαμπτήρες αλογόνου. Όπως προαναφέραμε η εξάχνωση του νήματος αντιμετωπίστηκε µε τη βοήθεια των αλογόνων στοιχείων. Μέσα στο κώδωνα του λαμπτήρα τοποθετείται μικρή ποσότητα ατμών ενός αλογόνου η οποία επιδρά µε τα προϊόντα της εξάχνωσης του τουγκστενίου και σχηματίζει χημική ένωση που ονομάζεται αλογονίδιο του τουγκστενίου. Το αλογονίδιο αυτό επικάθεται στο νήμα όπου λόγο της υψηλής θερμοκρασίας διασπάται αποθέτοντας έτσι το τουγκστένιο πάνω στο νήμα ενώ το αλογόνο ελευθερώνεται για να αρχίσει νέος κύκλος. Με τον τρόπο αυτό τροφοδοτείται το νήμα συνέχεια µε τουγκστένιο και η συνολική εξάχνωση περιορίζεται. Επίσης τα προϊόντα της εξάχνωσης αφού επιστρέφουν στο νήμα δεν επιτρέπουν τη δημιουργία του φαινόμενου της αμαύρωσης του κώδωνα ακόμα κι αν αυτός έχει περιορισμένες διαστάσεις. Αποτέλεσμα όλων αυτών είναι η αύξηση του ποσοστού φωτιστικής απόδοσης κατά 10-20% και αύξηση της διάρκειας ζωής των λαμπτήρων κατά 2-3 φορές. Το κατά πόσο θα αυξηθεί η φωτιστική απόδοση και η διάρκεια ζωής, εξαρτάται από το είδος του αερίου πλήρωσης του κάθε λαμπτήρα. 18

20 Χαρακτηριστικά λαμπτήρα: Φωτεινή ροή lm Χρωματική απόδοση 100 Φωτεινή δραστικότητα 25 lm/w Θερμοκρασία χρώματος Κ Διάρκεια ζωής 2000 ώρες Λαμπτήρες εκκένωσης Λαμπτήρες φθορισμού (Fluorescent Lamps) Οι λαμπτήρες φθορισμού είναι µια άλλη μεγάλη κατηγορία λαμπτήρων που χρησιμοποιούνται σε εφαρμογές γενικού φωτισμού κυρίως σε εμπορικούς καταναλωτές. Οι λαμπτήρες φθορισμού είναι λαμπτήρες εκκένωσης αερίων χαμηλής πίεσης και έχουν μεγαλύτερη απόδοση από τους λαμπτήρες πυράκτωσης. Υπάρχουν διάφοροι τύποι και κατηγορίες λαμπτήρων φθορισμού οι πιο συνήθεις είναι οι λαμπτήρες φθορισμού σωληνωτού σχήματος. Οι λαμπτήρες αυτοί αποτελούνται από έναν γυάλινο σωλήνα σε κάθε άκρο του οποίου είναι τοποθετημένο από ένα ηλεκτρόδιο. Τα ηλεκτρόδια αυτά είναι κατασκευασμένα από νήμα βολφραμίου επικαλυμμένο µε αλκαλικά οξείδια τα οποία συμβάλλουν στην εκπομπή ηλεκτρονίων. Το Οικονομικός Φωτισμός εσωτερικό του σωλήνα περιέχει ατμούς υδραργύρου σε χαμηλή πίεση και προσμίξεις ευγενών αερίων οι οποίες διευκολύνουν την έναρξη του ηλεκτρικού τόξου. Η εσωτερική επιφάνεια του γυάλινου σωλήνα είναι 19

21 επιχρισμένη µε διάφορες φθορίζουσες ουσίες. Οι ουσίες αυτές συνήθως είναι άλατα του πυριτίου µε προσμίξεις μαγγανίου και άλατα του βορίου ή του βολφραμίου. Τα επιχρίσματα αυτά μετατρέπουν την παραγόμενη ακτινοβολία από υπεριώδη σε ορατό φως. Ο συνδυασμός των φωσφοριτών επιλέγεται κατάλληλα ούτως ώστε να επιτυγχάνεται βέλτιστη διέγερση από την υπεριώδη ακτινοβολία που παράγεται στο εσωτερικό του λαμπτήρα σε μήκος κύματος 254 nm. Το φάσμα του εκπεμπόμενου φωτός από το λαμπτήρα εξαρτάται από το είδος της φθορίζουσας ουσίας. Σε αντίθεση µε τους λαμπτήρες πυράκτωσης οι οποίοι δεν απαιτούν την συμμετοχή κανενός εξαρτήματος για να λειτουργήσουν οι λαμπτήρες φθορισμού χρειάζονται µια σειρά από εξαρτήματα προκειμένου να λειτουργήσουν. Τα εξαρτήματα αυτά είναι το ballast, ο εκκινητής (starter) και ο πυκνωτής αντιστάθμισης όταν γίνεται αντιστάθμιση. Στην περίπτωση των λαμπτήρων φθορισμού η σύνδεση γίνεται µέσω μίας στραγγαλιστικής διάταξης η οποία συνδέεται μεταξύ της παροχής ρεύματος και ενός ή περισσοτέρων λαμπτήρων φθορισμού και χρησιμεύει κυρίως για τον περιορισμό του ρεύματος μέσα στον λαμπτήρα στην απαραίτητη ποσότητα. Μια στραγγαλιστική διάταξη μπορεί επίσης να περιλαμβάνει τα μέσα μετατροπής της παρεχόμενης τάσης, διορθώνοντας τον συντελεστή ισχύος και, είτε μόνη της είτε σε συνδυασμό µε µια συσκευή έναυσης, να παρέχει τις απαραίτητες συνθήκες για την έναυση του λαμπτήρα. 20

22 Χαρακτηριστικά λαμπτήρα: Φωτεινή ροή lm Χρωματική απόδοση 100 Φωτεινή δραστικότητα ή απόδοση έως και λίγο πάνω από 100 lm/w Θερμοκρασία χρώματος Διάρκεια ζωής h Μία ειδική κατηγορία λαμπτήρων φθορισμού αποτελούν οι συμπαγείς λαμπτήρες φθορισμού (Compact Fluorescent Lamps -CFL). Ο τρόπος λειτουργίας τους είναι όμοιος µε αυτό των λαμπτήρων φθορισμού καθώς η παραγωγή φωτός γίνεται από την εκκένωση των ατμών υδραργύρου που βρίσκονται στο εσωτερικό του λαμπτήρα. Είναι μικρότερου μεγέθους λαμπτήρες από τους σωληνωτούς λαμπτήρες φθορισμού και εμφανίζουν ανάλογα φωτοτεχνικά χαρακτηριστικά. Οι συμπαγείς λαμπτήρες φθορισμού μπορούν να λειτουργήσουν σε οποιαδήποτε θέση έναυσης. Εικόνα 5: Λαμπτήρες φθορισμού 21

23 Λαμπτήρες νατρίου υψηλής πίεσης (High Pressure Sodium Vapor Lamps) Οι λαμπτήρες νατρίου υψηλής πίεσης είναι αυτή τη στιγμή οι πιο αποδοτικές πηγές λευκού φωτός που υπάρχουν στην αγορά. Αναπτύχθηκαν και εισήχθησαν για εφαρμογές σε εξωτερικούς χώρους, για φωτισμό ασφαλείας και για βιομηχανικό φωτισμό ενώ είναι ιδιαίτερα διαδεδομένες και στο φωτισμό δρόμων. Λόγω της μεγάλης αποδοτικότητας και διάρκειας ζωής οι σημερινοί λαμπτήρες νατρίου υψηλής πίεσης είναι επίσης κατάλληλοι για φωτισμό εσωτερικών χώρων, ιδιαίτερα σε μέρη όπου η χρωματική απόδοση δεν είναι υψηλών απαιτήσεων. Σε ένα λαμπτήρα νατρίου υψηλής πίεσης περιέχεται ένα μείγμα από ξένον, νάτριο και ψευδάργυρο. Το αέριο ξένον το οποίο ιονίζεται εύκολα, διευκολύνει την εκδήλωση του τόξου όταν εφαρμόζεται τάση στα ηλεκτρόδια. Η θερμότητα που παράγεται, ατμοποιεί τον ψευδάργυρο και το νάτριο. Ο ατμοποιημένος πλέον ψευδάργυρος αυξάνει την πίεση των αερίων και το νάτριο παράγει τελικά φως όταν η πίεση μέσα στη λάμπα είναι επαρκής. Οι λαμπτήρες νατρίου υψηλής πίεσης είναι το πιο αποδοτικό. Εικόνα 6: Λαμπτήρες νατρίου υψηλής πίεσης 22

24 τεχνητό λευκό φως µε περίπου το 29% της ενέργειας που χρησιμοποιείται από τη λάμπα να παράγει φως. Οι λαμπτήρες νατρίου υψηλής πίεσης απαιτούν ballast για να ρυθμίζουν τη ροή ρεύματος και να παρέχουν τη σωστή τάση στο τόξο. Οι λάμπες νατρίου υψηλής πίεσης δεν περιέχουν ηλεκτρόδια εκκίνησης. Αντί αυτού, ένα ηλεκτρονικό σύστημα εκκίνησης µε ballast παράγει έναν παλμό υψηλής τάσης στα ηλεκτρόδια. Χαρακτηριστικά λαμπτήρα: Φωτεινή ροή lm Χρωματική απόδοση 100 Φωτεινή δραστικότητα ή απόδοση Lm/W Θερμοκρασία χρώματος 2300 Διάρκεια ζωής h Λαμπτήρες Μεταλλικών Αλογονιδίων(Metal Halide Lamps) Οι λαμπτήρες μεταλλικών αλογονιδίων είναι λαμπτήρες εκκένωσης υψηλής πίεσης και θεωρούνται η εξέλιξη των λαμπτήρων ατμών υδραργύρου καθώς παρουσιάζουν πολλές δομικές ομοιότητες µε αυτούς. Συναντώνται κυρίως σε σωληνοειδές ή ωοειδές σχήμα. 23

25 Εικόνα 7: Λαμπτήρες Μεταλλικών Αλογονιδίων Ο σωλήνας εκκένωσης περιλαμβάνει αδρανές αέριο (συνήθως νέον και αργό) σε συνδυασμό µε µία ελάχιστη ποσότητα υδραργύρου καθώς και διάφορα μεταλλικά αλογονίδια. Οι υψηλές θερμοκρασίες που αναπτύσσονται στο σωλήνα κατά την εκκένωση οδηγούν στη διάσπαση των αερίων σε μέταλλα και αλογονίδια. Η διάσπαση αυτή έχει ως αποτέλεσμα τα αλογονίδια να εκπέμπουν ακτινοβολία, της οποίας το χρώμα παρουσιάζει εντυπωσιακές ομοιότητες µε το χρώμα του φωτός της ημέρας. Αναλόγως των μετάλλων που περιλαμβάνει ένας λαμπτήρας μεταλλικών αλογονιδίων μπορεί να παράγει φως ενός στενού φάσματος ή πολλών διακριτών μηκών κύματος. Η επίτευξη ομοιογενούς φάσματος (λευκό φως) πραγματοποιείται µε την κατάλληλη περιεκτικότητα σε συγκεκριμένα αλογονίδια. 24

26 Χαρακτηριστικά λαμπτήρα: Φωτεινή ροή lm Χρωματική απόδοση Φωτεινή δραστικότητα ή απόδοση Lm/W(χωρίς τις απώλειες του ballast) Θερμοκρασία χρώματος Κ Διάρκεια ζωής h Δίοδος εκπομπής φωτός (LED) Όπως υποδηλώνει και το όνομα των LED λαμπτήρων τα LED είναι απλές δίοδοι. Η δίοδος λειτουργεί ημιαγωγικά έτσι επιτρέπει την έλευση ηλεκτρικού ρεύματος κατά μία μόνο διεύθυνση. Αποτελείται από μια απλή ένωση PN η οποία βρίσκεται σε «βαμμένο» ημιαγωγό που παράγει μονοχρωματικό φως ή αλλιώς φωτισμό μίας συχνότητας όταν η δίοδος πολώνεται θετικά. Η ημιαγωγική δίοδος περιλαμβάνει δύο άκρα. Το ένα άκρο συνδέεται με την περιοχή P της ένωσης PN και καλείται άνοδος και το άλλο άκρο συνδέεται με την περιοχή N και ονομάζεται κάθοδος. Παράλληλα υπάρχει ένα υλικό συγκόλλησης το οποίο προστατεύει την ένωση PN και εστιάζει και ανακλά το φως σε συγκεκριμένες γωνίες.. Η απόδοση τους αυξάνεται συνεχώς και προβλέπεται ότι την επόμενη δεκαετία θα ξεπεράσει τα 120 Lm/W. Προσφέρουν αποτελεσματικό φωτισμό και μεγάλη γκάμα από διάφορα χρώματα. Σημαντικό πλεονέκτημα είναι ο μεγάλος χρόνος ζωής 25

27 που μπορεί να φτάσει τις ώρες. Τελευταία κυκλοφορούν στην αγορά και φωτιστικά εσωτερικού χώρου που λειτουργούν με LED. Εικόνα 8: Φωτοδίοδος Led 2.3 Φωτιστικά σώματα Ένα φωτιστικό σώμα είναι µία ολοκληρωμένη μονάδα φωτισμού, αποτελούμενη από έναν ή περισσότερους λαμπτήρες (φωτεινές πηγές) σε συνδυασμό µε οπτικά και μηχανικά εξαρτήματα. Σχεδιάζεται για να λειτουργεί µε λαμπτήρες δηλαδή οι λαμπτήρες τοποθετούνται σε αυτό, προστατεύονται και συνδέονται µε την παροχή ρεύματος. Η κύρια λειτουργία του φωτιστικού είναι η υλοποίηση ενός συστήματος φωτισμού, το οποίο να ικανοποιεί το οπτικό έργο. Η επίτευξη απλώς των ελάχιστων συνιστώμενων (σύμφωνα µε τα πρότυπα) τιμών έντασης φωτισμού δεν αρκεί. Για να επιτρέψουν στο φως να μεταφέρει οπτικές πληροφορίες, τα 26

28 φωτιστικά σώματα πρέπει να δημιουργήσουν µια ισορροπημένη κατανομή της λαμπρότητας ή και της φωτεινότητας σε σχέση µε τη σωστή επιλογή των τελειωμάτων (φινιρισμάτων) του χώρου-καθορισμός επιφανειών. Για τη χρήση φωτιστικών σωμάτων απαιτούνται συγκεκριμένες φωτομετρικές και τεχνικές προδιαγραφές βάσει προτύπων, τις οποίες ο κατασκευαστής του φωτιστικού είναι υποχρεωμένος να διαθέτει Είδη Φωτιστικών σωμάτων ανάλογα µε το χώρο χρήσης-σκοπό Τα φωτιστικά σώματα ανάλογα µε το χώρο που πρόκειται να χρησιμοποιηθούν διακρίνονται σε: εσωτερικού γενικού φωτισμού οικιακής και βιομηχανικής χρήσης, τα οποία μπορεί να τοποθετούνται σε οροφή, τοίχο και δάπεδο εξωτερικού φωτισμού τα οποία προορίζονται για φωτισμό κήπων, οδών κλπ. εσωτερικών διακοσμήσεων και τοπικού φωτισμού (εσωτερικού ή εξωτερικού), τα οποία μπορεί να είναι φορητά ή σταθερής τοποθέτησης Επιλογή φωτιστικών σωμάτων Η επιλογή των φωτιστικών δε θα πρέπει να έχει ως βασικό γνώμονα μόνο την αισθητική, παρότι βέβαια δεν θα πρέπει και να παραβλέπεται. Θα πρέπει όμως να τίθενται ως προτεραιότητα τα τεχνικά χαρακτηριστικά τους και το κατά πόσο συμβαδίζουν τόσο με το χώρο, στον οποίο πρόκειται να 27

29 τοποθετηθούν, όσο και με τις αρχές της ενεργειακής εξοικονόμησης. Ο πιο καθοριστικός παράγοντας επιλογής φωτιστικών είναι ο συντελεστής απόδοσής τους. Για να είναι ενεργειακά αποδεκτό, ένα φωτιστικό θα πρέπει να ξεπερνά το όριο των 55lm/W που προσδιορίζεται από τον ΚΕΝΑΚ (ΚΑΝΟΝΙΣΜΟΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΠΟΔΟΣΗΣ ΚΤΗΡΙΩΝ). Ο συντελεστής μειώνεται όσο αυξάνεται η ονομαστική ισχύς των χρησιμοποιούμενων λαμπτήρων ενώ η φωτεινή ροή τους μειώνεται Κατηγορίες φωτιστικών σωμάτων Κατά το πρότυπο CIE, τα φωτιστικά σώματα ανάλογα µε τη διανομή της φωτεινής ροής του λαμπτήρα διακρίνονται στις παρακάτω κατηγορίες. 28

30 Εικόνα 9: Διάκριση φωτιστικών σωμάτων ανάλογα µε τη διανομή της φωτεινής ροής του λαμπτήρα 29

31 2.4 Τεχνικές απαιτήσεις Τα φωτιστικά σώματα είναι οι ηλεκτρικές συσκευές, µε τις οποίες ασχολούνται ακόμη και µη επαγγελματίες. Αυτός είναι ο λόγος που πρέπει να κατασκευάζονται µε τρόπο ώστε η υγεία των χρηστών να µην τίθεται σε κίνδυνο και τα κτίρια και οι εγκαταστάσεις να µην κινδυνεύουν. Η ασφαλής λειτουργία των φωτιστικών σωμάτων πρέπει να διασφαλίζεται (εγγυάται) από τους κατασκευαστές και τις εταιρείες εισαγωγής. Όποιος παρουσιάζει ένα φωτιστικό στην αγορά πρέπει να διασφαλίζει ότι το φωτιστικό αυτό είναι σύμφωνο µε τους κανόνες της τεχνολογίας φωτισμού. Οι αναγνωρισμένοι κανόνες τεχνολογίας φωτισμού στην Ευρώπη είναι τα Ενιαία Ευρωπαϊκά Πρότυπα (ΕΝ) που προβλέπονται από την Ευρωπαϊκή Επιτροπή Ηλεκτροτεχνικής Τυποποίησης CENELEC (Comité Européen de Normalisation Électrotechnique). Ένα προϊόν δεν μπορεί να ξεκινήσει στην ευρωπαϊκή αγορά, αν δεν του έχει απονεμηθεί το σήμα CE. Αυτό το σύμβολο τεκμηριώνει ότι το προϊόν πληροί όλες τις απαιτήσεις και είναι σύμφωνο µε τις σχετικές οδηγίες. Ο χαρακτηρισμός CE χρησιμοποιείται για διοικητικούς σκοπούς. Δεν απευθύνεται στους αγοραστές ή τους τελικούς χρήστες. 30

32 2.4.1 Συντήρηση συστήματος φωτισμού Η τακτική συντήρηση είναι απαραίτητη για ένα αποδοτικό φωτιστικό σύστημα. Μόνο με αυτόν τον τρόπο μπορεί να περιοριστεί η μείωση της διαθέσιμης ποσότητας φωτός του συστήματος, η οποία οφείλεται στη γήρανση. Οι ελάχιστες τιμές της φωτεινότητας για κτήρια του τριτογενή τομέα που καθορίζονται στο ευρωπαϊκό πρότυπο EN είναι τιμές συντήρησης, δηλαδή βασίζονται σε μια τιμή καινούργιων λαμπτήρων (κατά την τοποθέτηση) συν μια καθορισμένη τιμή συντήρησης. Το ίδιο ισχύει επίσης για τις τιμές που υπολογίζονται με το DIALux. Αυτές μπορούν να επιτευχθούν μόνο εφόσον τηρείται με συνέπεια το αντίστοιχο πρόγραμμα συντήρησης Συντελεστής συντήρησης Μια έννοια που εκφράζει την καθαρότητα του χώρου από τη μελλοντική του χρήση είναι ο συντελεστής συντήρησης. Ο συντελεστής συντήρησης εξαρτάται από το πόσο συχνά συντηρείται ο χώρος καθώς και τα φωτιστικά σώματα (καθαρισμός ανακλαστήρων, αλλαγή λαμπτήρων κ.α.). 31

33 2.5 Στάθμες φωτισμού Θα πρέπει να τονισθεί ότι μόνο η επίτευξη της απαιτούμενης στάθμης φωτισμού δεν συνεπάγεται μονοσήμαντα και καλύτερη ποιότητα σχεδιασμού. Η συγκεκριμένη ποιότητα δεν πρέπει να βασίζεται αποκλειστικά σε φωτομετρικούς όρους αλλά και από την ευχαρίστηση που προκαλεί το εσωτερικό περιβάλλον στον χρήστη και την συμβατότητά της στο είδος δραστηριότητας που αυτός εκτελεί. Η στάθμη φωτισμού Εm που απαιτείται από το πρότυπο ΕΝ στην επιφάνεια εκτέλεσης έργου και την περιβάλλουσα της, αντιπροσωπεύει την ελάχιστη στάθμη στον κύκλο συντήρησης. Στη συνέχεια παρουσιάζεται ο πίνακας με τις απαιτούμενες στάθμες φωτισμού. Εικόνα 10: Απαιτούμενες στάθμες φωτισμού σύμφωνα με τον πίνακα της εταιρίας Phillips και το πρότυπο ΕΝ

34 3 Το πακέτο λογισμικού Dialux 3.1 Εισαγωγή Στο παρόν κεφάλαιο περιγράφονται η λειτουργία και οι κύριες ιδιότητες του πακέτου λογισμικού Dialux. Το Dialux αναπτύχθηκε από την εταιρεία DIAL GmbH. Η πρώτη του έκδοση κυκλοφόρησε το 1994.Από τότε κυκλοφορούν ανά τακτά χρονικά διαστήματα και νέες εκδόσεις. Κάθε νέα έκδοση του προγράμματος είναι πιο εξελιγμένη, με περισσότερα εργαλεία που εξυπηρετούν το σύγχρονο τεχνικό κλάδο. Στην παρούσα πτυχιακή εργασία χρησιμοποιήθηκε η έκδοση 4.11 του λογισμικού Dialux. Εικόνα 11: Λογότυπο του πακέτου λογισμικού Dialux Το Dialux είναι ένα δωρεάν και εύχρηστο λογισμικό που χρησιμοποιείται για αρχιτεκτονική και τεχνική μελέτη φωτισμού, τόσο σε εσωτερικούς χώρους όσο και σε εξωτερικούς. Τα πρότυπα και οι κανονισμοί 33

35 που ισχύουν σε διεθνές επίπεδο λαμβάνονται υπόψη στη μελέτη, ενώ τα φωτομετρικά δεδομένα εισάγονται απευθείας από τους καταλόγους των εταιριών. Με τη βοήθεια του λογισμικού είναι δυνατή η επεξεργασία ενός μεγάλου πλήθους παραμέτρων όσον αφορά το επιθυμητό αποτέλεσμα στο φωτισμό και την κατανάλωση ενέργειας. Δεδομένα όπως είναι οι γεωγραφικές συντεταγμένες της περιοχής και η αρχιτεκτονική όλων των χώρων με κάθε λεπτομέρεια, εισάγονται στη βάση δεδομένων του προγράμματος. Έτσι λοιπόν, παρέχεται η πρόσβαση σε στοιχεία τα οποία αποτελούν σημαντικό κομμάτι της μελέτης και επηρεάζουν άμεσα το φωτισμό ενός χώρου όπως οι διαστάσεις, τα χρώματα και οι ανακλαστικές ιδιότητες τοίχων, οροφής και επίπλων καθώς επίσης και οι επιθυμητές τιμές ισχύος φωτισμού σε οποιαδήποτε επιφάνεια. Μετά το τέλος των υπολογισμών το πρόγραμμα υπολογίζει τα επίπεδα φωτισμού σε όλες τις επιφάνειες και σε επίπεδο αναφοράς, μέσες τιμές φωτισμού και άλλα στοιχεία. Η απεικόνιση μπορεί να γίνει είτε σε δισδιάστατο ή σε τρισδιάστατο μοντέλο. Συνοδεύεται από το πρόγραμμα POV-ray, το οποίο παράγει φωτορεαλιστικές εικόνες και ταινίες υψηλού επιπέδου. Στη συνέχεια αυτού του κεφαλαίου θα γίνει η περιγραφή της λειτουργίας του προγράμματος, εξηγώντας τη λειτουργία των βασικών εργαλείων και εντολών που χρειάζονται για την εκπόνηση φωτοτεχνικών μελετών. 34

36 3.2 Εγκατάσταση του προγράμματος Η εγκατάσταση του προγράμματος γίνεται μέσω λήψης του αρχείου εγκατάστασης από την επίσημη διαδικτυακή σελίδα του προγράμματος, ακολουθώντας τις οδηγίες που εμφανίζονται στην οθόνη του υπολογιστή μας. Το πρόγραμμα μπορεί να εγκατασταθεί σε λειτουργικό σύστημα Windows Vista,Windows 7 και Windows XP. Εικόνα 12: Το αρχείο εγκατάστασης της σελίδα της εταιρίας DIAL GmbH 35

37 3.3 Εκκίνηση του προγράμματος Η εκκίνηση του προγράμματος γίνεται από το μενού έναρξη των Windows πατώντας Start All programs Dialux Dialux Επίσης μπορεί να γίνει με διπλό κλικ στο εικονίδιο Dialux, στην επιφάνεια εργασίας των Windows. 3.4 Η αρχική οθόνη του προγράμματος Στην αρχική οθόνη του προγράμματος και πριν εμφανιστεί το παράθυρο εργασίας διακρίνεται ένα μενού επιλογών σε μορφή εικονιδίων. Από το μενού αυτό, μπορούμε να επιλέξουμε το είδος της μελέτης που θέλουμε να πραγματοποιήσουμε(νέα εσωτερική μελέτη, νέα εξωτερική μελέτη, μελέτη δρόμου) ή να φορτώσουμε στο πρόγραμμα υπάρχουσες μελέτες. 36

38 Εικόνα 13: Η αρχική οθόνη του προγράμματος 3.5 Το παράθυρο εργασίας του προγράμματος Το παράθυρο εργασίας του προγράμματος αποτελείται από το μενού, το παράθυρο σχεδίασης, τον διαχειριστής μελέτης, τον οδηγό και τις γραμμές εργαλείων. Εικόνα 14: Το παράθυρο εργασίας του προγράμματος 37

39 3.5.1 Το μενού Κάτω από το λογότυπο του προγράμματος και πάνω από τα εργαλεία διακρίνεται το μενού του προγράμματος. Το μενού διαθέτει γενικά βασικές επιλογές των windows, όπως οι εντολές δημιουργία, αποθήκευση, εκτύπωση κ.τ.λ. καθώς και κάποιες εντολές που αφορούν το Dialux και οι σημαντικότερες εξ αυτών θα εξηγηθούν στη συνέχεια του κεφαλαίου. Εικόνα 15: Το μενού του προγράμματος Παράθυρο σχεδίασης Στο κέντρο του παραθύρου διακρίνεται το παράθυρο σχεδίασης. Το πρόγραμμα έχει περιβάλλον σχεδίασης δύο και τριών διαστάσεων και λειτουργεί όπως τα περισσότερα άλλα προγράμματα γραφικών παραθυρικού περιβάλλοντος. Μια σημαντική πληροφορία είναι ότι η περιοχή σχεδίασης του προγράμματος είναι ουσιαστικά απεριόριστη. Στο παράθυρο σχεδίασης έχουμε τη δυνατότητα να παρατηρήσουμε τον υπό μελέτη χώρο, από οποιαδήποτε οπτική γωνία επιθυμούμε ενώ υπάρχει και η επιλογή της κάτοψης υπό κλίμακα. 38

40 Εικόνα 16: Το παράθυρο σχεδίασης του προγράμματος Διαχειριστής Μελέτης Στο αριστερό τμήμα του παραθύρου διακρίνεται το ο διαχειριστής μελέτης. Στο Διαχειριστή Μελέτης παρουσιάζονται με τη μορφή δέντρου όλες οι παράμετροι του χώρου, όπως είναι ο τύπος των φωτιστικών σωμάτων που χρησιμοποιούνται, τα έπιπλα, οι τοίχοι με τα παράθυρα, το δάπεδο, η οροφή και εμφανίζονται οι καρτέλες εισαγωγής δεδομένων. Η αλλαγή των παραμέτρων μπορεί να γίνει ανά πάσα στιγμή με παράλληλο 39

41 εποπτικό έλεγχο, σε πραγματικό χρόνο, μέσω των τρισδιάστατων γραφικών του προγράμματος. Εικόνα 17: Ο διαχειριστής μελέτης του προγράμματος Οδηγός Στο δεξί τμήμα του παραθύρου διακρίνεται ο Οδηγός. Στον οδηγό παρουσιάζεται το μενού με τις εντολές εργασιών του προγράμματος. Αφού επιλέξουμε κάποια εντολή εργασιών, εισάγουμε δεδομένα μέσω καρτελών που αναδύονται πάνω από τον διαχειριστή μελέτης. Ο οδηγός μας ενημερώνει για όλα όσα το πρόγραμμα περιμένει από εμάς. Στην παρούσα 40

42 πτυχιακή εργασία χρησιμοποιήθηκαν οι εντολές εργασιών της ενότητας φωτισμός εσωτερικών χώρων. Εικόνα 18: Ο οδηγός του προγράμματος Εργαλεία Κάτω από το μενού διακρίνονται οι γραμμές εργαλείων σε μορφή εικονιδίου, οι οποίες προσφέρουν γρήγορη πρόσβαση στα εργαλεία που χρησιμοποιούνται πιο συχνά. Οι γραμμές εργαλείων είναι χωρισμένες σε ομάδες, κάθε μια από τις οποίες περιέχει ένα σύνολο από εικονίδια κυρίως για σχεδίαση,επεξεργασία και προβολή. Οι γραμμές εργαλείων μπορούν να 41

43 διαμορφωθούν προσθέτοντας και αφαιρώντας σε αυτές οποιοδήποτε εργαλείο για καλύτερο και γρηγορότερο έλεγχο της μελέτης. Αυτό επιτυγχάνεται κάνοντας κλικ στο τριγωνικό βέλος δίπλα στο τελευταίο εργαλείο και προσαρμόζοντας στις γραμμές τα επιθυμητά εργαλεία. Εικόνα 19: Τα εργαλεία του προγράμματος Τα εργαλεία επίσης, προσφέρουν κάποια περιγραφή που βοηθά να κατανοηθεί τι αναπαριστούν, μετακινώντας το ποντίκι και αφήνοντας το εκεί για λίγο. 3.6 Εισαγωγή δεδομένων στο πρόγραμμα Για τη διεξαγωγή μίας μελέτης φωτισμού εσωτερικών χώρων ακολουθούμε τα εξής βήματα: 1 ο ) Διαστασιολόγηση του υπό μελέτη χώρου Κάνοντας κλικ στο εικονίδιο "νέα εσωτερική μελέτη'' εμφανίζεται στο διαχειριστή μελέτης η καρτέλα του προγράμματος επεξεργασίας χώρου. Εκεί μέσω ερωτηματολογίου εισάγουμε τις διαστάσεις του χώρου. Η 42

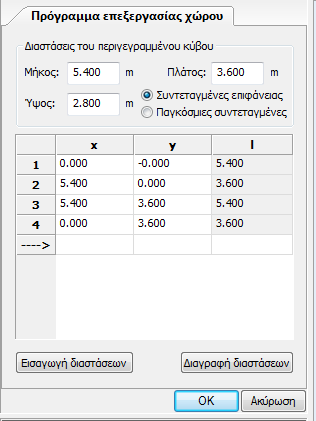

44 εισαγωγή νέου χώρου επιτυγχάνεται πατώντας στο μενού Εισαγωγή Νέα σκηνή Εσωτερικός χώρος ή πατώντας το εργαλείο νέος χώρος. Εικόνα 20: Το πρόγραμμα επεξεργασίας χώρου του προγράμματος Η αρχική επιλογή είναι για τετράγωνους ή ορθογώνιους χώρους. Η δημιουργία πολύγωνων χώρων επιτυγχάνεται κάνοντας δεξί κλικ στην περιοχή σχεδίασης και επιλέγοντας την εντολή εισαγωγή σημείου. Αφού εισαχθούν τα επιθυμητά σημεία, μέσω του προγράμματος επεξεργασίας χώρου, δίνονται οι επιθυμητές συντεταγμένες. Αφού ολοκληρώσουμε την εισαγωγή των διαστάσεων του υπό μελέτη χώρου πατάμε ΟΚ. 43

45 Η σχεδίαση του χώρου μπορεί επίσης να επιτευχθεί με το ποντίκι, κάνοντας δεξί κλικ στο παράθυρο σχεδίασης και επιλέγοντας είτε την εντολή σχεδίαση ορθογωνίου, είτε την εντολή σχεδίαση πολυγώνου. Στη συνέχεια με το ποντίκι κάνετε αριστερό κλικ στο αρχικό σας σημείο και εμφανίζεται ένα νήμα, το οποίο κινείται καθώς κινείται το ποντίκι και σας βοηθάει στη σχεδίαση, σημαδεύοντας το σημείο με τις επιθυμητές συντεταγμένες. Εικόνα 21: Παράδειγμα σχεδίασης του χώρου με το ποντίκι Αυτό που συνηθίζεται είναι να εισάγεται η αρχιτεκτονική κάτοψη του χώρου που θέλετε να επεξεργαστείτε, κατευθείαν από ένα πρόγραμμα τύπου cad. Έτσι έχετε με ακρίβεια τις διαστάσεις του χώρου αλλά και τις θέσεις των γραφείων-επίπλων. 44

46 2 ο ) Εισαγωγή παραμέτρων του υπό μελέτη χώρου Μετά την ολοκλήρωση της σχεδίασης του χώρου εμφανίζεται μια νέα καρτέλα στο διαχειριστή μελέτης. Σε αυτή τη καρτέλα μπορούμε να δώσουμε στον υπό μελέτη χώρο κάποιο όνομα και κάποια περιγραφή. Ύστερα ζητείται από το πρόγραμμα να οριστεί ο συντελεστής συντήρησης(ελάττωσης). Το πρόγραμμα δίνει κάποιες προτεινόμενες τιμές όσον αφορά τον συντελεστή συντήρησης, αφού επιλέξουμε μέσω ερωτηματολογίου κάποια χαρακτηριστικά του χώρου που σχετίζονται με τη ρύπανση του χώρου και τη συχνότητα συντήρησης. Για χώρους του τριτογενή τομέα ενδείκνυται η επιλογή του προτύπου ΕΝ Εικόνα 22: Καρτέλα μεθόδου σχεδίου συντήρησης Κατόπιν, εισάγουμε στο πρόγραμμα τις ιδιότητες των τοίχων, της οροφής και του δαπέδου όπως το υλικό (χρώμα, βαθμός ανάκλασης) και την υφή τους. Η ανελαστικότητα των επιφανειών των τοίχων ορίστηκε 50%, 45

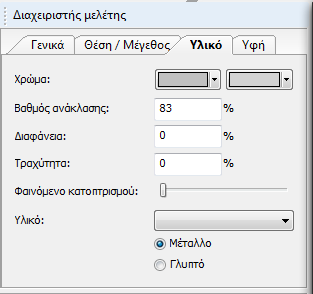

47 της οροφής 70% και του δαπέδου 20% και για τις τους τρεις χώρους που προσομοιώθηκαν. Εικόνα 23: Καρτέλα εισαγωγής ιδιοτήτων των τοίχων, της οροφής και του δαπέδου 3ο) Προσθήκη ανοιγμάτων Κάνοντας κλικ στην εντολή ''προσθήκη παραθύρου και πόρτα'',δεξιά του διαχειριστή μελέτης εμφανίζεται ένα παράθυρο που περιέχει τα ανοίγματα του προγράμματος τα οποία είναι η πόρτα, το παράθυρο και ο φεγγίτης. 46

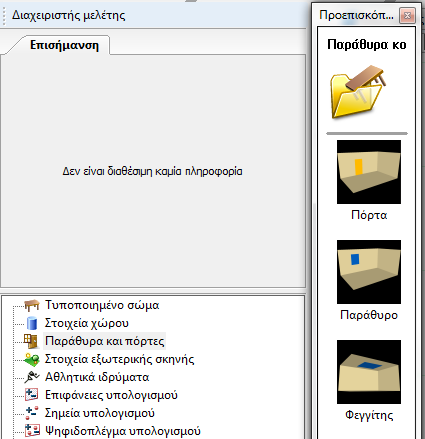

48 Εικόνα 24: Τα ανοίγματα του προγράμματος Η επιλογή ανοιγμάτων επιτυγχάνεται κάνοντας διπλό κλικ στο εικονίδιο του ανοίγματος με αποτέλεσμα το επιθυμητό άνοιγμα να εμφανίζεται στο παράθυρο σχεδίασης. Η χωροθέτηση των ανοιγμάτων επιτυγχάνεται εισάγοντας τις συντεταγμένες των θέσεων στην καρτέλα. Ως απόσταση από αριστερά (c) νοείται η απόσταση του αριστερού άκρου της πόρτας από το αριστερό άκρο του τοίχου, στον οποίο είναι τοποθετημένη. Για την απόσταση αυτή, ο καθορισμός αριστερά-δεξιά γίνεται µε τη θεώρηση ότι ο παρατηρητής 47

49 βρίσκεται εσωτερικά του δωματίου. Ως απόσταση από κάτω, νοείται η απόσταση της κάτω ακμής της πόρτας από το δάπεδο. Εικόνα 25: Καρτέλα καθορισμού θέσης και μεγέθους ανοιγμάτων Επιπλέον, στην καρτέλα επιλέγουμε το υλικό, το χρώμα του υλικού, το βαθμό ανάκλασης, τη διαφάνεια, την τραχύτητα και το βαθμό (από 0 έως 100) του κατοπτρισμού. Εικόνα 26: Καρτέλα καθορισμού υλικού των ανοιγμάτων και των ιδιοτήτων αυτών 48

50 Όσον αφορά τα παράθυρα εκτός των προαναφερθέντων ιδιοτήτων, καθορίζουμε το βαθμό μεταβίβασης, το συντελεστή ρύπανσης, το συντελεστή ράβδων φεγγίτη και το συντελεστή ελάττωσης για µη κάθετη ακτινοβολία φωτός. O συντελεστής ρύπανσης εξαρτάται από την περιοχή, στην οποία βρίσκεται ο υπό μελέτη χώρος και ορίστηκε ίσος με Ο συντελεστής ράβδων φεγγίτη καθορίζεται ανάλογα µε το είδος του παραθύρου (σύνηθες, ξύλινο, μεταλλικό, φεγγίτης, θόλος) και τη δυνατότητα ή όχι αυτού για άνοιγμα και ορίστηκε ίσος με 0.85.Τέλος, ο συντελεστής ελάττωσης για µη κάθετη ακτινοβολία φωτός για όλους τους υπό μελέτη χώρους ορίστηκε ίσος µε Εικόνα 27: Καρτέλα εισαγωγής συντελεστών φωτός ημέρας 49

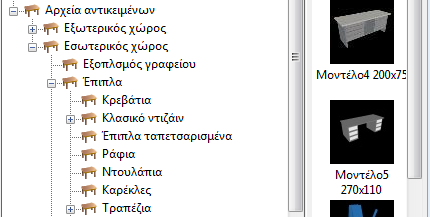

51 4ο) Προσθήκη επίπλων και αντικειμένων Κάνοντας κλικ στην εντολή ''τοποθέτηση αντικειμένου'', εμφανίζονται κάποιοι φάκελοι στο διαχειριστή μελέτης. Η επιλογή των επίπλων επιτυγχάνεται πατώντας του φακέλους Αρχεία αντικειμένων Εσωτερικός χώρος. Σε αυτό το φάκελο και υπό κατηγορίες, υπάρχει μεγάλη ποικιλία επίπλων για κάθε κατηγορία χώρου. Εικόνα 28: Το δέντρο με τα αρχεία αντικειμένων Για επιλογή των αντικειμένων ακολουθείται η ίδια διαδικασία με την επιλογή ανοιγμάτων. Αφού επιλέξουμε κάποιο αντικείμενο, καθορίζουμε στην καρτέλα του τη θέση του, το μέγεθός του και για κάθε επιφάνειά του καθορίζουμε το υλικό (χρώμα, Po(%), διαφάνεια, τραχύτητα, φαινόμενο κατοπτρισμού). 50

52 5o) Λήψη φωτιστικών Το Dialux μετά την εγκατάσταση, δεν έχει φωτιστικά σώματα στην βάση δεδομένων του. Για την επιλογή των φωτιστικών πρέπει να λάβουμε ένα αρχείο με τις ηλεκτρονικές βιβλιοθήκες (Plugins) που διαθέτουν οι κατασκευαστές φωτιστικών. Η σύνδεση του ηλεκτρονικού υπολογιστή με το διαδίκτυο είναι απαραίτητη. Η λήψη των φωτιστικών επιτυγχάνεται πατώντας στο μενού Επιλογή φωτιστικών Κατάλογοι Dialux όπου εμφανίζονται όλες η εταιρίες φωτιστικών που συνεργάζεται το Dialux. Εικόνα 29: Μενού καταλόγων φωτιστικών του προγράμματος Αφού εισέλθουμε στην επίσημη διαδικτυακή σελίδα της κατασκευάστριας εταιρίας που επιθυμούμε, κατεβάζουμε το αρχείο και το εγκαθιστούμε ακολουθώντας τις οδηγίες που εμφανίζονται στην οθόνη του υπολογιστή μας. 51

53 6o) Λήψη λαμπτήρων Επιπροσθέτως το Dialux διαθέτει και ηλεκτρονικές βιβλιοθήκες (Plugins) λαμπτήρων. Μετά την επιλογή ενός φωτιστικό από τον κατάλογο, μπορούμε να επιλέξουμε τον κατάλληλο λαμπτήρα για την εφαρμογή μας. Για την εγκατάσταση και τη λήψη λαμπτήρων ακολουθείτε η διαδικασία που προαναφέρθηκε για τα φωτιστικά σώματα. 7o) Προσθήκη φωτιστικών Μετά την εγκατάσταση του αρχείου, το εκκινούμε και μέσω ενός υποπρογράμματος που αναγνωρίζεται αυτόματα από το Dialux επιλέγουμε και κάνουμε λήψη φωτιστικών σωμάτων λαμβάνοντας υπόψη τις προδιαγραφές τους και τα τεχνικά τους χαρακτηριστικά. Τα φωτιστικά μπορούν να αποθηκευτούν στη βάση δεδομένων του προγράμματος. 52

54 Εικόνα 30: Υποπρόγραμμα της κατασκευάστριας εταιρίας Petridis Η εισαγωγή φωτιστικών επιτυγχάνεται κάνοντας δεξί κλικ στο παράθυρο σχεδίασης και πατώντας εισαγωγή φωτιστικών. Το πρόγραμμα δίνει την δυνατότητα τοποθέτησης των φωτιστικών σωμάτων, τόσο ανεξάρτητα το καθένα όσο και σαν συνολική διάταξη. Η διάταξη τους μπορεί να είναι, κυκλική, γραμμική, μεμονωμένη και πεδίου, μια επιλογή πολύ χρήσιμη για συμμετρική διάταξη φωτισμού. 53

55 Εικόνα 31: Μενού εντολών διάταξης Αφού ολοκληρώσουμε τη διάταξη των φωτιστικών, εισάγουμε στην καρτέλα τον αριθμό των φωτιστικών καθώς και την επιθυμητή τιμή συντήρησης της φωτεινότητας, δηλαδή το επίπεδο της ισχύος φωτισμού που θέλουμε να έχουν οι επιφάνειες του χώρου μας. Εικόνα 32: Καρτέλα εισαγωγής αριθμού και χωροθέτησης φωτιστικών καθώς και εισαγωγής τιμής συντήρησης της φωτεινότητας. 54

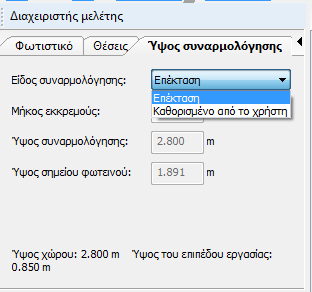

56 Το ύψος συναρμολόγησης των φωτιστικών καθορίζεται είτε αυτόματα από το πρόγραμμα είτε από τον χρήστη. Εικόνα 33: Καρτέλα ύψους συναρμολόγησης των φωτιστικών σωμάτων 8o) Έναρξη υπολογισμού Κάνοντας κλικ στην εντολή ''Έναρξη υπολογισμού'', εμφανίζονται στο παράθυρο εργασίας μια καρτέλα στην οποία επιλέγουμε αν επιθυμούμε μικρής ή μεγάλης διάρκειας υπολογισμό και πατάμε οκ. 55

57 Εικόνα 34: Καρτέλα έναρξης υπολογισμού 3.7 Δεδομένα εξόδου Μετά το τέλος του υπολογισμού και πατώντας την εντολή δεδομένα εξόδου το πρόγραμμα εξάγει αναλυτικό τεύχος υπολογισμών των εγκαταστάσεων φωτισμού, όπου αποτυπώνονται με απόλυτη ακρίβεια όλα τα φωτομετρικά στοιχεία της εγκατάστασης (φωτεινή ένταση, φωτεινή ροή, φωτομετρικές καμπύλες) σε δισδιάστατη και τρισδιάστατη μορφή, σε όλα τα επίπεδα αλλά και στο χώρο, καθώς και όλα τα στοιχεία που αφορούν την εγκατεστημένη ισχύ και την ενεργειακή κατανάλωση της εκάστοτε εγκατάστασης φωτισμού. Εξάγει, επίσης, αναλυτικό τεύχος τεχνικής περιγραφής και τεχνικών προδιαγραφών των επιλεχθέντων φωτιστικών σωμάτων και λαμπτήρων. 56

58 Εικόνα 35: Τεύχος του προγράμματος Κατόπιν επιλέγουμε τα επιθυμητά δεδομένα εξόδου ώστε να δημιουργήσουμε το τεύχος της αρεσκείας μας. Αυτό το τεύχος μπορεί να εκτυπωθεί καθώς και να αποθηκευτεί σε μορφή PDF. 57

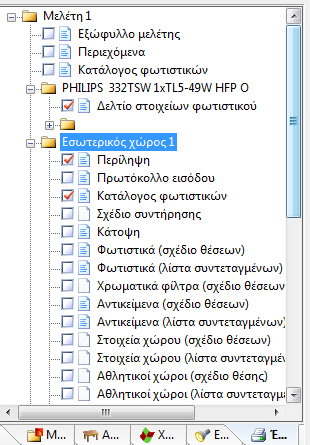

59 Εικόνα 36: Δέντρο επιλογής δεδομένων εξόδου Στη συνέχεια μπορούμε να έχουμε την ισχύ φωτισμού οποιουδήποτε σημείου του χώρου θέλουμε αρκεί να μετακινήσουμε το ποντίκι πάνω στην επιθυμητή περιοχή. Μόλις ακινητοποιηθεί το ποντίκι στο κάτω μέρος της οθόνης θα εμφανισθούν οι τιμές της ισχύος φωτισμού (lux) και της λαμπρότητας (cd/ m 2 ) του συγκεκριμένου σημείου του χώρου. 58

60 Εικόνα 37: Υπολογισμός της ισχύος φωτισμού και της λαμπρότητας σε συγκεκριμένο σημείο Επίσης, κάνοντας κλικ στο εργαλείο ''3D παρουσίαση της κατανομής φωτός'' το πρόγραμμα αναπαριστά στην περιοχή σχεδίασης τρισδιάστατη εικόνα της κατανομής του φωτός των φωτιστικών σωμάτων. Εικόνα 38: Τρισδιάστατη παρουσίαση της κατανομής φωτός 59

61 4 Μελέτη φωτισμού οικείας 4.1 Εισαγωγή Ένας από τους πιο σημαντικούς χώρους στη ζωή μας, ο καθαρά ιδιωτικός μας χώρος, είναι η κατοικία μας. Είναι ο χώρος που μας γεμίζει ασφάλεια, γαλήνη και ηρεμία. Όταν οι χώροι της κατοικίας μας συνοδεύονται από τον σωστό φωτισμό, αυξάνεται αυτόματα και η ανάγκη μας να περνάμε περισσότερο χρόνο μέσα σε αυτούς. Η χρήση της φωτοτεχνικής μελέτης για την υλοποίηση µια κατοικίας είναι περισσότερο µια μελέτη η οποία πρέπει να γίνετε µε την συμβολή των ιδιοκτητών. Δεν μπορεί να χαρακτηριστεί ως μελέτη η οποία έχει καθορισμένα είδη φωτισμού σε κάθε χώρο ή συγκεκριμένο τρόπο λειτουργίας στο κάθε χώρο ώστε να υπάρχουν κανόνες οι οποίοι πρέπει να τηρηθούν. Το γεγονός αυτό ισχύει γιατί το κάθε σπίτι αντιπροσωπεύει διαφορετικές προσωπικότητες και ανθρώπους µε ξεχωριστές ανάγκες δημιουργώντας έτσι και κάποιες αλλαγές στις λειτουργίες του κάθε χώρου στο σπίτι. Παράλληλα όπως προαναφέραμε υπάρχουν δύο παράγοντες οι οποίοι επηρεάζουν στην περίπτωση αυτή άμεσα το έργο του μελετητή φωτισμού του χώρου. Οι φυσιολογικές απαιτήσεις του ατόμου οι οποίες καθορίζουν τη στάθμη φωτισμού και τη κατανομή της λαμπρότητας στο χώρο οι οποίες είναι ανάλογες και της ηλικίας και της προσωπικής προτίμησης. Η ψυχολογική διάθεση του ατόμου η οποία καθορίζει τη θερμοκρασία χρώματος και τη χρωματική απόδοση των λαμπτήρων. 60

62 4.2 Εφαρμογή του λογισμικού Dialux σε κτίριο κατοικίας Η συγκεκριμένη μελέτη πραγματοποιήθηκε σε κτίριο κατοικίας, συνολικής επιφάνειας 100m 2. Οι προσομοιώσεις που πραγματοποιήθηκαν έχουν ως βάση αναφοράς έναν μη υφιστάμενο χώρο, αλλά με ρεαλιστικές βασικές παραμέτρους όπως οι διαστάσεις του χώρου, η ανακλαστικότητα των επιφανειών κ.λπ. Στην Εικόνα 36 παρουσιάζεται η κάτοψη του χώρου προσομοίωσης. Εικόνα 39: Κάτοψη κατοικίας 61

63 4.2.1 Χρησιμοποιηθέντα φωτιστικά σώματα Για το χώρο περιμετρικά του σαλονιού και του διαδρόμου επιλέχθηκαν Clearvision φωτιστικά Led λαμπτήρων (φωτοδίοδοι) της σειράς Europa. Για τη τραπεζαρία, το σαλόνι και το λοιπό δωμάτιο επιλέχθηκαν Leds-C4 φωτιστικά TC-DCE (συμπαγείς φθορισμού) λαμπτήρων της σειράς Virginia, Umbrella και Nimes αντίστοιχα. Εικόνα 37: Χρησιμοποιηθέντα φωτιστικά σώματα σαλονιού-τραπεζαρίας-κουζίνας 62

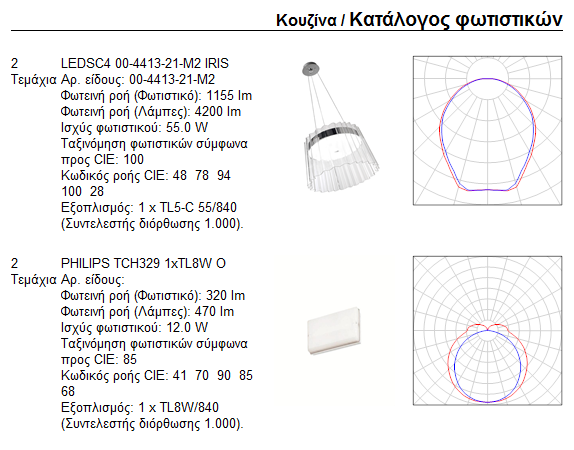

64 Για τη κουζίνα επιλέχθηκαν Leds-C4 φωτιστικά TC-DCE (συμπαγείς φθορισμού) λαμπτήρων της σειράς Iris καθώς και Phillips φωτιστικά TL-8 λαμπτήρων (φθορισμού) για τον φωτισμό του πάγκου εργασίας. Εικόνα 40: Χρησιμοποιηθέντα φωτιστικά σώματα κουζίνας Για τα υπνοδωμάτια επιλέχθηκαν Leds-C4 φωτιστικά TC-DCE λαμπτήρων (συμπαγείς φθορισμού) της σειράς Blooma καθώς και Leds-C4 φωτιστικά TC-D λαμπτήρων (συμπαγείς φθορισμού) της σειράς Hotels στο τρίτο υπνοδωμάτιο. 63

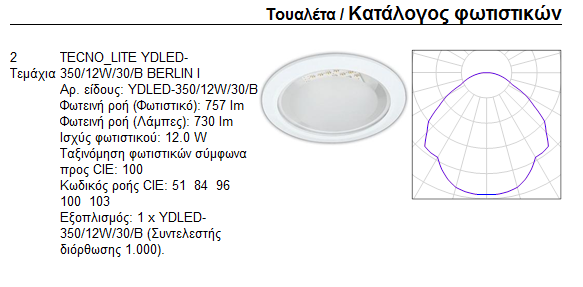

65 Εικόνα 41: Χρησιμοποιηθέντα φωτιστικά σώματα υπνοδωματίων Για την τουαλέτα επιλέχθηκαν Techno Lite φωτιστικά σώματα Led (φωτοδίοδοι) λαμπτήρων της σειράς Berlin που ενδείκνυνται για φωτισμό χώρων με υγρασία. 64

66 Εικόνα 42: Χρησιμοποιηθέντα φωτιστικά σώματα τουαλέτας Μέθοδος σχεδίου συντήρησης Οι συνθήκες περιβάλλοντος που επιλέχτηκαν στη παρούσα μελέτη αφορούν πολύ καθαρούς χώρους με διάστημα συντήρησης τους έξι μήνες. Το πρότυπο ΕΝ δεν γίνεται αποδεκτό Δεδομένα εισόδου Όλα τα δεδομένα εισόδου παρουσιάζονται στους παρακάτω πίνακες. Ειδικότερα για κάθε χώρο εισάγονται δεδομένα όπως οι γεωμετρικές διαστάσεις, οι συντελεστές ανάκλασης των επιφανειών καθώς και ο τύπος, ο αριθμός και η διάταξη των φωτιστικών. Επίσης εισάγονται οι επιθυμητές εντάσεις φωτισμού (σε lux) ανά χώρο. 65

67 4.2.4 Σαλόνι-τραπεζαρία-διάδρομος ΟΝΟΜΑΣΙΑ ΧΩΡΟΥ: Σαλόνι-τραπεζαρία-διάδρομος ΜΗΚΟΣ ΧΩΡΟΥ (m): ΕΠΕΙΔΗ ΕΙΝΑΙ ΕΝΑΣ ΠΟΛΥΓΩΝΙΚΟΣ ΧΩΡΟΣ ΕΙΝΑΙ ΔΥΣΚΟΛΟ ΝΑ ΠΕΡΙΓΡΑΦΕΙ ΠΛΑΤΟΣ ΧΩΡΟΥ (m): ΕΠΕΙΔΗ ΕΙΝΑΙ ΕΝΑΣ ΠΟΛΥΓΩΝΙΚΟΣ ΧΩΡΟΣ ΕΙΝΑΙ ΔΥΣΚΟΛΟ ΝΑ ΠΕΡΙΓΡΑΦΕΙ ΥΨΟΣ ΧΩΡΟΥ (m): 2.8 ΥΨΟΣ ΕΠΙΠΕΔΟΥ ΕΡΓΑΣΙΑΣ (m): Ο.85 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΤΟΙΧΩΝ: 0.50 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΟΡΟΦΗΣ: 0.70 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΔΑΠΕΔΟΥ: 0.20 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΕΠΙΠΕΔΟΥ ΕΡΓΑΣΙΑΣ: 0.70 ΕΙΔΟΣ ΦΩΤΙΣΜΟΥ: ΑΜΕΣΑ ΑΠΑΙΤΟΥΜΕΝΗ ΕΝΤΑΣΗ ΦΩΤΙΣΜΟΥ(LUX): 120 ΕΠΙΘΥΜΗΤΟ ΦΩΤΙΣΤΙΚΟ: CLEARVISION EUR K Europa 1x7W ΤΥΠΟΣ ΛΑΜΠΤΗΡΑ: 7W LED 70deg ΑΡΙΘΜΟΣ ΛΑΜΠΤΗΡΩΝ: 1 ΦΩΤΕΙΝΗ ΡΟΗ ΦΩΤΙΣΤΙΚΟΥ (LUMEN): 427 ΦΩΤΕΙΝΗ ΡΟΗ ΛΑΜΠΤΗΡΑ (LUMEN): 515 ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ(WATT): 7.5 ΤΑΞΙΝΟΜΗΣΗ ΦΩΤΙΣΤΙΚΩΝ CIE: 100 ΚΩΔΙΚΟΣ ΡΟΗΣ CIE: ΣΥΝΤΕΛΕΣΤΗΣ ΔΙΟΡΘΩΣΗΣ: 1 ΥΨΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ: ΣΥΝΤΕΛΕΣΤΗΣ ΣΥΝΤΗΡΗΣΗΣ: 0.8 ΤΟΠΟΘΕΤΗΣΗ ΦΩΤΙΣΤΙΚΩΝ (1:ΚΑΤΑ ΜΗΚΟΣ 2:ΚΑΤΑ ΠΛΑΤΟΣ): 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΜΗΚΟΣ: 3 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΠΛΑΤΟΣ: 3 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΣΥΝΟΛΙΚΑ: 6 ΕΙΔΟΣ ΦΩΤΙΣΜΟΥ: ΟΜΟΙΟΜΟΡΦΑ ΕΠΙΘΥΜΗΤΟ ΦΩΤΙΣΤΙΚΟ: LEDSC4 303-NS NIMES ΤΥΠΟΣ ΛΑΜΠΤΗΡΑ: TC-DSE 23W ΑΡΙΘΜΟΣ ΛΑΜΠΤΗΡΩΝ: 1 ΦΩΤΕΙΝΗ ΡΟΗ ΦΩΤΙΣΤΙΚΟΥ (LUMEN): 1081 ΦΩΤΕΙΝΗ ΡΟΗ ΛΑΜΠΤΗΡΑ (LUMEN): 1500 ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ(WATT): 23 ΤΑΞΙΝΟΜΗΣΗ ΦΩΤΙΣΤΙΚΩΝ CIE:

68 ΚΩΔΙΚΟΣ ΡΟΗΣ CIE: ΣΥΝΤΕΛΕΣΤΗΣ ΔΙΟΡΘΩΣΗΣ: 1 ΥΨΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ: 2.3 ΣΥΝΤΕΛΕΣΤΗΣ ΣΥΝΤΗΡΗΣΗΣ: 0.8 ΤΟΠΟΘΕΤΗΣΗ ΦΩΤΙΣΤΙΚΩΝ (1:ΚΑΤΑ ΜΗΚΟΣ 2:ΚΑΤΑ ΠΛΑΤΟΣ): 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΜΗΚΟΣ: 2 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΠΛΑΤΟΣ: 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΣΥΝΟΛΙΚΑ: 2 ΕΙΔΟΣ ΦΩΤΙΣΜΟΥ: ΚΥΡΙΩΣ ΕΜΜΕΣΑ ΕΠΙΘΥΜΗΤΟ ΦΩΤΙΣΤΙΚΟ: LEDSC VIRGINIA ΤΥΠΟΣ ΛΑΜΠΤΗΡΑ: TC-DSE 20W ΑΡΙΘΜΟΣ ΛΑΜΠΤΗΡΩΝ: 3 ΦΩΤΕΙΝΗ ΡΟΗ ΦΩΤΙΣΤΙΚΟΥ (LUMEN): 2305 ΦΩΤΕΙΝΗ ΡΟΗ ΛΑΜΠΤΗΡΑ (LUMEN): 3690 ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ(WATT): 60 ΤΑΞΙΝΟΜΗΣΗ ΦΩΤΙΣΤΙΚΩΝ CIE: 21 ΚΩΔΙΚΟΣ ΡΟΗΣ CIE: ΣΥΝΤΕΛΕΣΤΗΣ ΔΙΟΡΘΩΣΗΣ: 1 ΥΨΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ: 2.8 ΣΥΝΤΕΛΕΣΤΗΣ ΣΥΝΤΗΡΗΣΗΣ: 0.8 ΤΟΠΟΘΕΤΗΣΗ ΦΩΤΙΣΤΙΚΩΝ (1:ΚΑΤΑ ΜΗΚΟΣ 2:ΚΑΤΑ ΠΛΑΤΟΣ): 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΜΗΚΟΣ: 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΠΛΑΤΟΣ: 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΣΥΝΟΛΙΚΑ: 1 ΕΙΔΟΣ ΦΩΤΙΣΜΟΥ: ΑΜΕΣΑ ΕΠΙΘΥΜΗΤΟ ΦΩΤΙΣΤΙΚΟ: LEDSC AP-05 UMBRELLA ΤΥΠΟΣ ΛΑΜΠΤΗΡΑ: TC-DSE 11W ΑΡΙΘΜΟΣ ΛΑΜΠΤΗΡΩΝ: 3 ΦΩΤΕΙΝΗ ΡΟΗ ΦΩΤΙΣΤΙΚΟΥ (LUMEN): 680 ΦΩΤΕΙΝΗ ΡΟΗ ΛΑΜΠΤΗΡΑ (LUMEN): 1980 ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ(WATT): 33 ΤΑΞΙΝΟΜΗΣΗ ΦΩΤΙΣΤΙΚΩΝ CIE: 100 ΚΩΔΙΚΟΣ ΡΟΗΣ CIE: ΣΥΝΤΕΛΕΣΤΗΣ ΔΙΟΡΘΩΣΗΣ: 1 ΥΨΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ: ΣΥΝΤΕΛΕΣΤΗΣ ΣΥΝΤΗΡΗΣΗΣ: 0.8 ΤΟΠΟΘΕΤΗΣΗ ΦΩΤΙΣΤΙΚΩΝ (1:ΚΑΤΑ ΜΗΚΟΣ 2:ΚΑΤΑ ΠΛΑΤΟΣ): 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΜΗΚΟΣ: 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΠΛΑΤΟΣ: 1 67

69 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΣΥΝΟΛΙΚΑ: 1 ΕΙΔΟΣ ΦΩΤΙΣΜΟΥ: ΑΜΕΣΑ ΕΠΙΘΥΜΗΤΟ ΦΩΤΙΣΤΙΚΟ: CLEARVISION EUR K Europa 1x7W ΤΥΠΟΣ ΛΑΜΠΤΗΡΑ: 7W LED 70deg ΑΡΙΘΜΟΣ ΛΑΜΠΤΗΡΩΝ: 2 ΦΩΤΕΙΝΗ ΡΟΗ ΦΩΤΙΣΤΙΚΟΥ (LUMEN): 427 ΦΩΤΕΙΝΗ ΡΟΗ ΛΑΜΠΤΗΡΑ (LUMEN): 515 ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ(WATT): 7.5 ΤΑΞΙΝΟΜΗΣΗ ΦΩΤΙΣΤΙΚΩΝ CIE: 100 ΚΩΔΙΚΟΣ ΡΟΗΣ CIE: ΣΥΝΤΕΛΕΣΤΗΣ ΔΙΟΡΘΩΣΗΣ: 1 ΥΨΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ: ΣΥΝΤΕΛΕΣΤΗΣ ΣΥΝΤΗΡΗΣΗΣ: 0.8 ΤΟΠΟΘΕΤΗΣΗ ΦΩΤΙΣΤΙΚΩΝ (1:ΚΑΤΑ ΜΗΚΟΣ 2:ΚΑΤΑ ΠΛΑΤΟΣ): 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΜΗΚΟΣ: 2 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΠΛΑΤΟΣ: 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΣΥΝΟΛΙΚΑ: 2 68

70 69

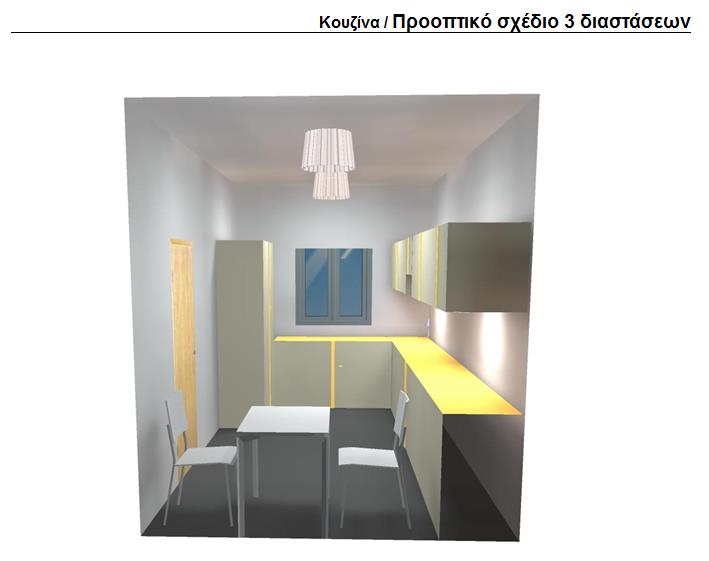

71 Κουζίνα ΟΝΟΜΑΣΙΑ ΧΩΡΟΥ: Κουζίνα ΜΗΚΟΣ ΧΩΡΟΥ (m): 2.5 ΠΛΑΤΟΣ ΧΩΡΟΥ (m): 4.6 ΥΨΟΣ ΧΩΡΟΥ (m): 2.8 ΥΨΟΣ ΕΠΙΠΕΔΟΥ ΕΡΓΑΣΙΑΣ (m): Ο.85 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΤΟΙΧΩΝ: 0.50 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΟΡΟΦΗΣ: 0.70 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΔΑΠΕΔΟΥ: 0.20 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΕΠΙΠΕΔΟΥ ΕΡΓΑΣΙΑΣ: 0.70 ΑΠΑΙΤΟΥΜΕΝΗ ΕΝΤΑΣΗ ΦΩΤΙΣΜΟΥ(LUX): 150 ΕΙΔΟΣ ΦΩΤΙΣΜΟΥ: ΑΜΕΣΑ ΕΠΙΘΥΜΗΤΟ ΦΩΤΙΣΤΙΚΟ: LEDSC M2 IRIS ΤΥΠΟΣ ΛΑΜΠΤΗΡΑ: TL5-C 55/840 ΑΡΙΘΜΟΣ ΛΑΜΠΤΗΡΩΝ: 1 ΦΩΤΕΙΝΗ ΡΟΗ ΦΩΤΙΣΤΙΚΟΥ (LUMEN): 1155 ΦΩΤΕΙΝΗ ΡΟΗ ΛΑΜΠΤΗΡΑ (LUMEN): 4200 ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ(WATT): 55 ΤΑΞΙΝΟΜΗΣΗ ΦΩΤΙΣΤΙΚΩΝ CIE: 100 ΚΩΔΙΚΟΣ ΡΟΗΣ CIE: ΣΥΝΤΕΛΕΣΤΗΣ ΔΙΟΡΘΩΣΗΣ: 1 ΥΨΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ: 2.8 ΣΥΝΤΕΛΕΣΤΗΣ ΣΥΝΤΗΡΗΣΗΣ: 0.8 ΤΟΠΟΘΕΤΗΣΗ ΦΩΤΙΣΤΙΚΩΝ (1:ΚΑΤΑ ΜΗΚΟΣ 2:ΚΑΤΑ ΠΛΑΤΟΣ): 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΜΗΚΟΣ: 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΠΛΑΤΟΣ: 2 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΣΥΝΟΛΙΚΑ: 2 ΕΙΔΟΣ ΦΩΤΙΣΜΟΥ: ΑΜΕΣΑ ΕΠΙΘΥΜΗΤΟ ΦΩΤΙΣΤΙΚΟ: PHILIPS TCH329 1xTL8W O ΤΥΠΟΣ ΛΑΜΠΤΗΡΑ: TL8W/840 ΑΡΙΘΜΟΣ ΛΑΜΠΤΗΡΩΝ: 1 ΦΩΤΕΙΝΗ ΡΟΗ ΦΩΤΙΣΤΙΚΟΥ (LUMEN): 320 ΦΩΤΕΙΝΗ ΡΟΗ ΛΑΜΠΤΗΡΑ (LUMEN): 470 ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ(WATT): 33 ΤΑΞΙΝΟΜΗΣΗ ΦΩΤΙΣΤΙΚΩΝ CIE: 85 ΚΩΔΙΚΟΣ ΡΟΗΣ CIE:

72 ΣΥΝΤΕΛΕΣΤΗΣ ΔΙΟΡΘΩΣΗΣ: 1 ΥΨΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ: 1.53 ΣΥΝΤΕΛΕΣΤΗΣ ΣΥΝΤΗΡΗΣΗΣ: 0.8 ΤΟΠΟΘΕΤΗΣΗ ΦΩΤΙΣΤΙΚΩΝ (1:ΚΑΤΑ ΜΗΚΟΣ 2:ΚΑΤΑ ΠΛΑΤΟΣ): 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΜΗΚΟΣ: 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΠΛΑΤΟΣ: 2 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΣΥΝΟΛΙΚΑ: 2 71

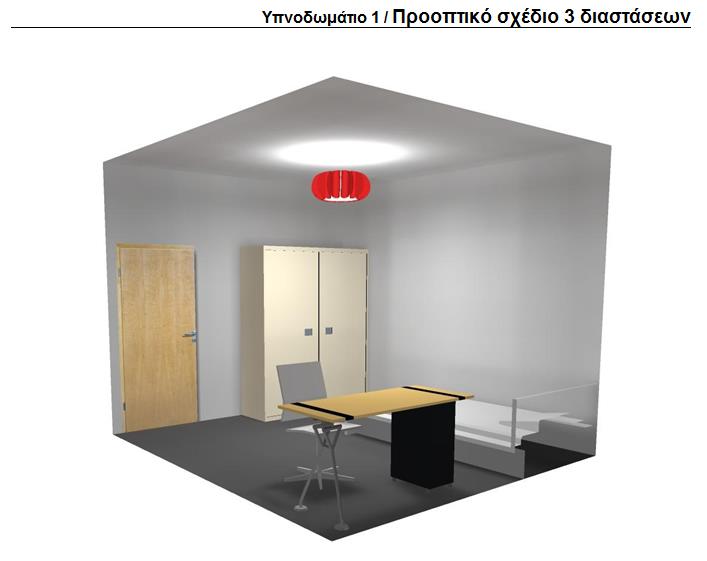

73 4.2.6 Υπνοδωμάτιο 1 ΟΝΟΜΑΣΙΑ ΧΩΡΟΥ: Υπνοδωμάτιο 1 ΜΗΚΟΣ ΧΩΡΟΥ (m): 3.2 ΠΛΑΤΟΣ ΧΩΡΟΥ (m): 3.6 ΥΨΟΣ ΧΩΡΟΥ (m): 2.8 ΥΨΟΣ ΕΠΙΠΕΔΟΥ ΕΡΓΑΣΙΑΣ (m): Ο.85 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΤΟΙΧΩΝ: 0.50 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΟΡΟΦΗΣ: 0.70 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΔΑΠΕΔΟΥ: 0.20 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΕΠΙΠΕΔΟΥ ΕΡΓΑΣΙΑΣ: 0.70 ΑΠΑΙΤΟΥΜΕΝΗ ΕΝΤΑΣΗ ΦΩΤΙΣΜΟΥ(LUX): 150 ΕΙΔΟΣ ΦΩΤΙΣΜΟΎ: ΚΥΡΙΩΣ ΑΜΕΣΑ ΕΠΙΘΥΜΗΤΟ ΦΩΤΙΣΤΙΚΟ: LEDSC BW-82 + PAN BLOOMMA ΤΥΠΟΣ ΛΑΜΠΤΗΡΑ: TC-DSE 23W ΑΡΙΘΜΟΣ ΛΑΜΠΤΗΡΩΝ: 3 ΦΩΤΕΙΝΗ ΡΟΗ ΦΩΤΙΣΤΙΚΟΥ (LUMEN): 2020 ΦΩΤΕΙΝΗ ΡΟΗ ΛΑΜΠΤΗΡΑ (LUMEN): 4500 ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ(WATT): 69 ΤΑΞΙΝΟΜΙΣΗ ΦΩΤΙΣΤΙΚΩΝ CIE: 71 ΚΩΔΙΚΟΣ ΡΟΗΣ CIE: : ΣΥΝΤΕΛΕΣΤΗΣ ΔΙΟΡΘΩΣΗΣ: 1 ΥΨΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ: 2.5 ΣΥΝΤΕΛΕΣΤΗΣ ΣΥΝΤΗΡΗΣΗΣ: 0.8 ΤΟΠΟΘΕΤΗΣΗ ΦΩΤΙΣΤΙΚΩΝ (1:ΚΑΤΑ ΜΗΚΟΣ 2:ΚΑΤΑ ΠΛΑΤΟΣ): 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΜΗΚΟΣ: 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΠΛΑΤΟΣ: 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΣΥΝΟΛΙΚΑ: 1 72

74 73

75 4.2.7 Υπνοδωμάτιο 2 ΟΝΟΜΑΣΙΑ ΧΩΡΟΥ: Υπνοδωμάτιο 1 ΜΗΚΟΣ ΧΩΡΟΥ (m): 3.4 ΠΛΑΤΟΣ ΧΩΡΟΥ (m): 3.0 ΥΨΟΣ ΧΩΡΟΥ (m): 2.8 ΥΨΟΣ ΕΠΙΠΕΔΟΥ ΕΡΓΑΣΙΑΣ (m): Ο.85 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΤΟΙΧΩΝ: 0.50 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΟΡΟΦΗΣ: 0.70 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΔΑΠΕΔΟΥ: 0.20 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΕΠΙΠΕΔΟΥ ΕΡΓΑΣΙΑΣ: 0.70 ΑΠΑΙΤΟΥΜΕΝΗ ΕΝΤΑΣΗ ΦΩΤΙΣΜΟΥ(LUX): 150 ΕΙΔΟΣ ΦΩΤΙΣΜΟΥ: ΚΥΡΙΩΣ ΑΜΕΣΑ ΕΠΙΘΥΜΗΤΟ ΦΩΤΙΣΤΙΚΟ: LEDSC BW-82 + PAN BLOOMMA ΤΥΠΟΣ ΛΑΜΠΤΗΡΑ: TC-DSE 23W ΑΡΙΘΜΟΣ ΛΑΜΠΤΗΡΩΝ: 3 ΦΩΤΕΙΝΗ ΡΟΗ ΦΩΤΙΣΤΙΚΟΥ (LUMEN): 2020 ΦΩΤΕΙΝΗ ΡΟΗ ΛΑΜΠΤΗΡΑ (LUMEN): 4500 ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ(WATT): 69 ΤΑΞΙΝΟΜΗΣΗ ΦΩΤΙΣΤΙΚΩΝ CIE: 71 ΚΩΔΙΚΟΣ ΡΟΗΣ CIE: : ΣΥΝΤΕΛΕΣΤΗΣ ΔΙΟΡΘΩΣΗΣ: 1 ΥΨΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ: 2.5 ΣΥΝΤΕΛΕΣΤΗΣ ΣΥΝΤΗΡΗΣΗΣ: 0.8 ΤΟΠΟΘΕΤΗΣΗ ΦΩΤΙΣΤΙΚΩΝ (1:ΚΑΤΑ ΜΗΚΟΣ 2:ΚΑΤΑ ΠΛΑΤΟΣ): 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΜΗΚΟΣ: 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΠΛΑΤΟΣ: 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΣΥΝΟΛΙΚΑ: 1 74

76 75

77 4.2.8 Υπνοδωμάτιο 3 ΟΝΟΜΑΣΙΑ ΧΩΡΟΥ: Υπνοδωμάτιο 3 ΜΗΚΟΣ ΧΩΡΟΥ (m): 3.8 ΠΛΑΤΟΣ ΧΩΡΟΥ (m): 3.4 ΥΨΟΣ ΧΩΡΟΥ (m): 2.8 ΥΨΟΣ ΕΠΙΠΕΔΟΥ ΕΡΓΑΣΙΑΣ (m): Ο.85 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΤΟΙΧΩΝ: 0.50 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΟΡΟΦΗΣ: 0.70 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΔΑΠΕΔΟΥ: 0.20 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΕΠΙΠΕΔΟΥ ΕΡΓΑΣΙΑΣ: 0.70 ΑΠΑΙΤΟΥΜΕΝΗ ΕΝΤΑΣΗ ΦΩΤΙΣΜΟΥ(LUX): 150 ΕΙΔΟΣ ΦΩΤΙΣΜΟΥ: ΚΥΡΙΩΣ ΑΜΕΣΑ ΕΠΙΘΥΜΗΤΟ ΦΩΤΙΣΤΙΚΟ: LEDSC BW-82 + PAN BLOOMMA ΤΥΠΟΣ ΛΑΜΠΤΗΡΑ: TC-DSE 23W ΑΡΙΘΜΟΣ ΛΑΜΠΤΗΡΩΝ: 3 ΦΩΤΕΙΝΗ ΡΟΗ ΦΩΤΙΣΤΙΚΟΥ (LUMEN): 2020 ΦΩΤΕΙΝΗ ΡΟΗ ΛΑΜΠΤΗΡΑ (LUMEN): 4500 ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ(WATT): 69 ΤΑΞΙΝΟΜΗΣΗ ΦΩΤΙΣΤΙΚΩΝ CIE: 71 ΚΩΔΙΚΟΣ ΡΟΗΣ CIE: ΣΥΝΤΕΛΕΣΤΗΣ ΔΙΟΡΘΩΣΗΣ: 1 ΥΨΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ: 2.5 ΣΥΝΤΕΛΕΣΤΗΣ ΣΥΝΤΗΡΗΣΗΣ: 0.72 ΤΟΠΟΘΕΤΗΣΗ ΦΩΤΙΣΤΙΚΩΝ (1:ΚΑΤΑ ΜΗΚΟΣ 2:ΚΑΤΑ ΠΛΑΤΟΣ): 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΜΗΚΟΣ: 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΠΛΑΤΟΣ: 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΣΥΝΟΛΙΚΑ: 1 ΕΙΔΟΣ ΦΩΤΙΣΜΟΥ: ΟΜΟΙΟΜΟΡΦΑ ΕΠΙΘΥΜΗΤΟ ΦΩΤΙΣΤΙΚΟ: LEDSC U PAN HOTELS ΤΥΠΟΣ ΛΑΜΠΤΗΡΑ: TC-D 13/840 ΑΡΙΘΜΟΣ ΛΑΜΠΤΗΡΩΝ: 1 ΦΩΤΕΙΝΗ ΡΟΗ ΦΩΤΙΣΤΙΚΟΥ (LUMEN): 548 ΦΩΤΕΙΝΗ ΡΟΗ ΛΑΜΠΤΗΡΑ (LUMEN): 900 ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ(WATT): 13 ΤΑΞΙΝΟΜΗΣΗ ΦΩΤΙΣΤΙΚΩΝ CIE: 53 76

78 ΚΩΔΙΚΟΣ ΡΟΗΣ CIE: ΣΥΝΤΕΛΕΣΤΗΣ ΔΙΟΡΘΩΣΗΣ: 1 ΥΨΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ: 1.5 ΣΥΝΤΕΛΕΣΤΗΣ ΣΥΝΤΗΡΗΣΗΣ: 0.72 ΤΟΠΟΘΕΤΗΣΗ ΦΩΤΙΣΤΙΚΩΝ (1:ΚΑΤΑ ΜΗΚΟΣ 2:ΚΑΤΑ ΠΛΑΤΟΣ): 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΜΗΚΟΣ: 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΠΛΑΤΟΣ: 2 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΣΥΝΟΛΙΚΑ: 2 77

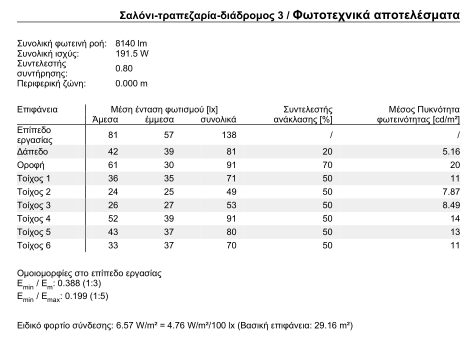

79 2.2.9 Φωτοτεχνικά αποτελέσματα των χώρων προσομοίωσης 78

80 79

81 80

82 81

83 82

84 83

85 84

86 85

87 86

88 87

89 88

90 89

91 5 Μελέτη φωτισμού γραφείου 5.1 Εισαγωγή Ο άνεμος των ραγδαίων αλλαγών στην καθημερινή μας ζωή, αυτό που μας αρέσει να αποκαλούμε πρόοδο, έχει αναμφίβολα φυσήξει και μέσα στους εργασιακούς χώρους. Τα τελευταία χρόνια τα γραφεία έχουν υποστεί μια οργανωτική, λειτουργική και τεχνολογική μεταμόρφωση. Και τούτο για να ανταποκριθούν σε δύο βασικές ανάγκες: α) την ανάγκη της επιχείρησης για καλύτερη εικόνα, αποδοτικότητα, ορθολογισμό και ανταγωνιστικότητα και β) την ανάγκη του προσωπικού για πιο άνετες και καλύτερες συνθήκες εργασίας. Η κάλυψη αυτών των αναγκών απαιτεί ένα περιβάλλον εργασίας που διευκολύνει και ενθαρρύνει την ευελιξία και την επικοινωνία του προσωπικού. Απαιτεί οργάνωση που εξασφαλίζει σωστή και γρήγορη διεκπεραίωση. Απαιτεί εργονομικούς χώρους που βοηθούν φυσικά και ψυχολογικά τους εργαζόμενους. Και πάνω απ όλα με επαρκή (ποσοτικά) και σωστό (ποιοτικά) φωτισμό. Όλες αυτές οι ζωτικής σημασίας παράμετροι, είναι αλληλένδετα μέρη ενός ολοκληρωμένου προσεκτικού σχεδιασμού που έχει σαν στόχο μια συνολική αρμονία μέσα σ έναν εργασιακό χώρο. 90

92 5.2 Εφαρμογή του λογισμικού Dialux σε κτίριο με γραφεία Η συγκεκριμένη μελέτη πραγματοποιήθηκε σε κτίριο με γραφεία, συνολικής επιφάνειας 180m 2. Οι προσομοιώσεις που πραγματοποιήθηκαν έχουν ως βάση αναφοράς έναν μη υφιστάμενο χώρο, αλλά με ρεαλιστικές βασικές παραμέτρους όπως οι διαστάσεις του χώρου, η ανακλαστικότητα των επιφανειών κ.λπ. Στην «Εικόνα 29» παρουσιάζεται η κάτοψη του χώρου προσομοίωσης. Εικόνα 43: Κάτοψη του χώρου προσομοίωσης Χρησιμοποιηθέντα φωτιστικά σώματα Για τα γραφεία επιλέχθηκαν LG φωτιστικά Led λαμπτήρων (φωτοδίοδοι) που ενδείκνυνται για φωτισμό γραφείων. Μερικά από τα χαρακτηριστικά αυτών των φωτιστικών είναι η διατήρηση της φωτεινής εντάσεως πάνω από 70% ακόμα και μετά από ώρες λειτουργίας, η 91

93 χαμηλή θάμβωση (UGR19) καθώς και το μικρό βάρος του φωτιστικού το οποίο κάνει εύκολο τον χειρισμό και την εγκατάσταση. Για την τουαλέτα επιλέχθηκαν Phillips φωτιστικά σώματα που ενδείκνυνται για φωτισμό χώρων με υγρασία. Εικόνα 44: Χρησιμοποιηθέντα φωτιστικά σώματα γραφείων-τουαλέτας 92

94 5.2.2 Μέθοδος σχεδίου συντήρησης Οι συνθήκες περιβάλλοντος που επιλέχτηκαν στη παρούσα μελέτη αφορούν πολύ καθαρούς χώρους με διάστημα συντήρησης τους έξι μήνες. Το πρότυπο ΕΝ γίνεται αποδεκτό Δεδομένα εισόδου Όλα τα δεδομένα εισόδου παρουσιάζονται στους παρακάτω πίνακες. Ειδικότερα για κάθε χώρο εισάγονται δεδομένα όπως οι γεωμετρικές διαστάσεις, οι συντελεστές ανάκλασης των επιφανειών καθώς και ο τύπος, ο αριθμός και η διάταξη των φωτιστικών. Επίσης εισάγονται οι επιθυμητές εντάσεις φωτισμού (σε lux) ανά χώρο. 93

95 5.2.4 Γραφείο νούμερο 1 ΟΝΟΜΑΣΙΑ ΧΩΡΟΥ: ΓΡΑΦΕΙΟ 1 ΜΗΚΟΣ ΧΩΡΟΥ (m): 5.4 ΠΛΑΤΟΣ ΧΩΡΟΥ (m): 5.6 ΥΨΟΣ ΧΩΡΟΥ (m): 2.8 ΥΨΟΣ ΕΠΙΠΕΔΟΥ ΕΡΓΑΣΙΑΣ (m): Ο.85 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΤΟΙΧΩΝ: 0.50 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΟΡΟΦΗΣ: 0.70 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΔΑΠΕΔΟΥ: 0.20 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΕΠΙΠΕΔΟΥ ΕΡΓΑΣΙΑΣ: 0.70 ΕΙΔΟΣ ΦΩΤΙΣΜΟΎ: ΑΜΕΣΑ ΑΠΑΙΤΟΥΜΕΝΗ ΕΝΤΑΣΗ ΦΩΤΙΣΜΟΥ (LUX): 500 ΕΠΙΘΥΜΗΤΟ ΦΩΤΙΣΤΙΚΟ: LG FRS650D3F1B ΤΥΠΟΣ ΛΑΜΠΤΗΡΑ: LG LED Flat Light 40W ΑΡΙΘΜΟΣ ΛΑΜΠΤΗΡΩΝ: 1 ΦΩΤΕΙΝΗ ΡΟΗ ΦΩΤΙΣΤΙΚΟΥ (LUMEN): 3100 ΦΩΤΕΙΝΗ ΡΟΗ ΛΑΜΠΤΗΡΑ (LUMEN): 3100 ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ(WATT): 40 ΤΑΞΙΝΟΜΙΣΗ ΦΩΤΙΣΤΙΚΩΝ CIE: 100 ΚΩΔΙΚΟΣ ΡΟΗΣ CIE: ΣΥΝΤΕΛΕΣΤΗΣ ΔΙΟΡΘΩΣΗΣ: 1 ΥΨΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ: ΣΥΝΤΕΛΕΣΤΗΣ ΣΥΝΤΗΡΗΣΗΣ: KATA EN ΤΟΠΟΘΕΤΗΣΗ ΦΩΤΙΣΤΙΚΩΝ (1:ΚΑΤΑ ΜΗΚΟΣ 2:ΚΑΤΑ ΠΛΑΤΟΣ): 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΜΗΚΟΣ: 3 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΠΛΑΤΟΣ: 3 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΣΥΝΟΛΙΚΑ: 6 94

96 95

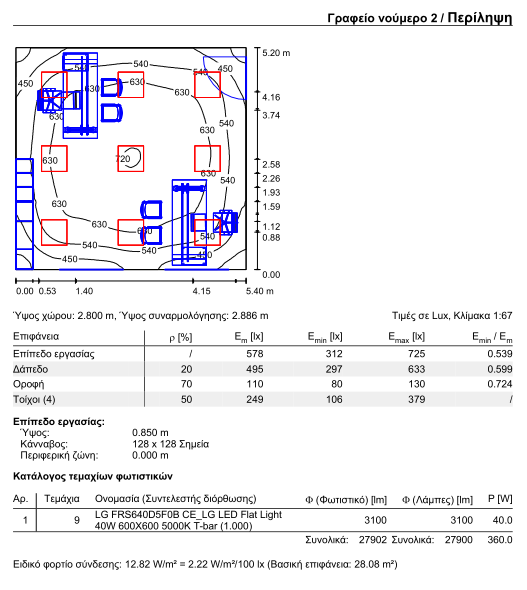

97 5.2.5 Γραφείο νούμερο 2 ΟΝΟΜΑΣΙΑ ΧΩΡΟΥ: ΓΡΑΦΕΙΟ 2 ΜΗΚΟΣ ΧΩΡΟΥ (m): 5.4 ΠΛΑΤΟΣ ΧΩΡΟΥ (m): 5.2 ΥΨΟΣ ΧΩΡΟΥ (m): 2.8 ΥΨΟΣ ΕΠΙΠΕΔΟΥ ΕΡΓΑΣΙΑΣ (m): Ο.85 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΤΟΙΧΩΝ: 0.50 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΟΡΟΦΗΣ: 0.70 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΔΑΠΕΔΟΥ: 0.20 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΕΠΙΠΕΔΟΥ ΕΡΓΑΣΙΑΣ: 0.70 ΕΙΔΟΣ ΦΩΤΙΣΜΟΎ: ΑΜΕΣΑ ΑΠΑΙΤΟΥΜΕΝΗ ΕΝΤΑΣΗ ΦΩΤΙΣΜΟΥ (LUX): 500 ΕΠΙΘΥΜΗΤΟ ΦΩΤΙΣΤΙΚΟ: LG FRS650D3F1B CE ΤΥΠΟΣ ΦΩΤΙΣΤΙΚΟΥ: ΚΛΕΙΣΜΕΝΟ IP2X ΤΥΠΟΣ ΛΑΜΠΤΗΡΑ: LG LED Flat Light 40W ΑΡΙΘΜΟΣ ΛΑΜΠΤΗΡΩΝ: 1 ΦΩΤΕΙΝΗ ΡΟΗ ΦΩΤΙΣΤΙΚΟΥ (LUMEN): 3100 ΦΩΤΕΙΝΗ ΡΟΗ ΛΑΜΠΤΗΡΑ (LUMEN): 3100 ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ(WATT): 40 ΤΑΞΙΝΟΜΙΣΗ ΦΩΤΙΣΤΙΚΩΝ CIE: 100 ΚΩΔΙΚΟΣ ΡΟΗΣ CIE: ΣΥΝΤΕΛΕΣΤΗΣ ΔΙΟΡΘΩΣΗΣ: 1 ΥΨΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ: ΣΥΝΤΕΛΕΣΤΗΣ ΣΥΝΤΗΡΗΣΗΣ: KATA EN ΤΟΠΟΘΕΤΗΣΗ ΦΩΤΙΣΤΙΚΩΝ (1:ΚΑΤΑ ΜΗΚΟΣ 2:ΚΑΤΑ ΠΛΑΤΟΣ) : 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΜΗΚΟΣ: 3 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΠΛΑΤΟΣ: 3 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΣΥΝΟΛΙΚΑ: 6 96

98 97

99 5.2.6 Γραφείο νούμερο 3 ΟΝΟΜΑΣΙΑ ΧΩΡΟΥ: ΓΡΑΦΕΙΟ 3 ΜΗΚΟΣ ΧΩΡΟΥ (m): 6.4 ΠΛΑΤΟΣ ΧΩΡΟΥ (m): 3.8 ΥΨΟΣ ΧΩΡΟΥ (m): 2.8 ΥΨΟΣ ΕΠΙΠΕΔΟΥ ΕΡΓΑΣΙΑΣ (m): Ο.85 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΤΟΙΧΩΝ: 0.50 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΟΡΟΦΗΣ: 0.70 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΔΑΠΕΔΟΥ: 0.20 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΕΠΙΠΕΔΟΥ ΕΡΓΑΣΙΑΣ: 0.70 ΕΙΔΟΣ ΦΩΤΙΣΜΟΎ: ΑΜΕΣΑ ΑΠΑΙΤΟΥΜΕΝΗ ΕΝΤΑΣΗ ΦΩΤΙΣΜΟΥ (LUX): 500 ΕΠΙΘΥΜΗΤΟ ΦΩΤΙΣΤΙΚΟ: LG FRS650D3F1B CE ΤΥΠΟΣ ΦΩΤΙΣΤΙΚΟΥ: ΚΛΕΙΣΜΕΝΟ IP2X ΤΥΠΟΣ ΛΑΜΠΤΗΡΑ : LG LED Flat Light 40W ΑΡΙΘΜΟΣ ΛΑΜΠΤΗΡΩΝ: 1 ΦΩΤΕΙΝΗ ΡΟΗ ΦΩΤΙΣΤΙΚΟΥ (LUMEN): 3100 ΦΩΤΕΙΝΗ ΡΟΗ ΛΑΜΠΤΗΡΑ (LUMEN): 3100 ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ(WATT): 40 ΤΑΞΙΝΟΜΙΣΗ ΦΩΤΙΣΤΙΚΩΝ CIE: 100 ΚΩΔΙΚΟΣ ΡΟΗΣ CIE: ΣΥΝΤΕΛΕΣΤΗΣ ΔΙΟΡΘΩΣΗΣ: 1 ΥΨΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ: ΣΥΝΤΕΛΕΣΤΗΣ ΣΥΝΤΗΡΗΣΗΣ: KATA EN ΤΟΠΟΘΕΤΗΣΗ ΦΩΤΙΣΤΙΚΩΝ (1:ΚΑΤΑ ΜΗΚΟΣ 2:ΚΑΤΑ ΠΛΑΤΟΣ): 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΜΗΚΟΣ: 4 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΠΛΑΤΟΣ: 2 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΣΥΝΟΛΙΚΑ: 8 98

100 5.2.7 Γραφείο νούμερο 4 99

101 ΟΝΟΜΑΣΙΑ ΧΩΡΟΥ: ΓΡΑΦΕΙΟ 4 ΜΗΚΟΣ ΧΩΡΟΥ (m): 3.6 ΠΛΑΤΟΣ ΧΩΡΟΥ (m): 3.8 ΥΨΟΣ ΧΩΡΟΥ (m): 2.8 ΥΨΟΣ ΕΠΙΠΕΔΟΥ ΕΡΓΑΣΙΑΣ (m): Ο.85 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΤΟΙΧΩΝ: 0.50 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΟΡΟΦΗΣ: 0.70 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΔΑΠΕΔΟΥ: 0.20 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΕΠΙΠΕ3ΟΥ ΕΡΓΑΣΙΑΣ: 0.70 ΕΙΔΟΣ ΦΩΤΙΣΜΟΎ: ΑΜΕΣΑ ΑΠΑΙΤΟΥΜΕΝΗ ΕΝΤΑΣΗ ΦΩΤΙΣΜΟΥ (LUX): 500 ΕΠΙΘΥΜΗΤΟ ΦΩΤΙΣΤΙΚΟ: LG FRS650D3F1B CE ΤΥΠΟΣ ΦΩΤΙΣΤΙΚΟΥ: ΚΛΕΙΣΜΕΝΟ IP2X ΤΥΠΟΣ ΛΑΜΠΤΗΡΑ: LG LED Flat Light 40W ΑΡΙΘΜΟΣ ΛΑΜΠΤΗΡΩΝ: 1 ΦΩΤΕΙΝΗ ΡΟΗ ΦΩΤΙΣΤΙΚΟΥ (LUMEN): 3100 ΦΩΤΕΙΝΗ ΡΟΗ ΛΑΜΠΤΗΡΑ (LUMEN): 3100 ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ(WATT): 40 ΤΑΞΙΝΟΜΙΣΗ ΦΩΤΙΣΤΙΚΩΝ CIE: 100 ΚΩΔΙΚΟΣ ΡΟΗΣ CIE: ΣΥΝΤΕΛΕΣΤΗΣ ΔΙΟΡΘΩΣΗΣ: 1 ΥΨΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ: ΣΥΝΤΕΛΕΣΤΗΣ ΣΥΝΤΗΡΗΣΗΣ: KATA EN ΤΟΠΟΘΕΤΗΣΗ ΦΩΤΙΣΤΙΚΩΝ (1:ΚΑΤΑ ΜΗΚΟΣ 2:ΚΑΤΑ ΠΛΑΤΟΣ): 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΜΗΚΟΣ: 2 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΠΛΑΤΟΣ: 2 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΣΥΝΟΛΙΚΑ: 4 100

102 101

103 5.2.8 Γραφείο νούμερο 5 ΟΝΟΜΑΣΙΑ ΧΩΡΟΥ: ΓΡΑΦΕΙΟ 5 ΜΗΚΟΣ ΧΩΡΟΥ (m): 8 ΠΛΑΤΟΣ ΧΩΡΟΥ (m): 5.6 ΥΨΟΣ ΧΩΡΟΥ (m): 2.8 ΥΨΟΣ ΕΠΙΠΕΔΟΥ ΕΡΓΑΣΙΑΣ (m): Ο.85 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΤΟΙΧΩΝ: 0.50 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΟΡΟΦΗΣ: 0.70 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΔΑΠΕΔΟΥ: 0.20 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΕΠΙΠΕ3ΟΥ ΕΡΓΑΣΙΑΣ: 0.70 ΕΙΔΟΣ ΦΩΤΙΣΜΟΥ: ΑΜΕΣΑ ΑΠΑΙΤΟΥΜΕΝΗ ΕΝΤΑΣΗ ΦΩΤΙΣΜΟΥ (LUX): 500 ΕΠΙΘΥΜΗΤΟ ΦΩΤΙΣΤΙΚΟ: LG FRS650D3F1B CE ΤΥΠΟΣ ΦΩΤΙΣΤΙΚΟΥ: ΚΛΕΙΣΜΕΝΟ IP2X ΤΥΠΟΣ ΛΑΜΠΤΗΡΑ: LG LED Flat Light 40W ΑΡΙΘΜΟΣ ΛΑΜΠΤΗΡΩΝ: 1 ΦΩΤΕΙΝΗ ΡΟΗ ΦΩΤΙΣΤΙΚΟΥ (LUMEN): 3100 ΦΩΤΕΙΝΗ ΡΟΗ ΛΑΜΠΤΗΡΑ (LUMEN): 3100 ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ(WATT): 40 ΤΑΞΙΝΟΜΗΣΗ ΦΩΤΙΣΤΙΚΩΝ CIE: 100 ΚΩΔΙΚΟΣ ΡΟΗΣ CIE: ΣΥΝΤΕΛΕΣΤΗΣ ΔΙΟΡΘΩΣΗΣ: 1 ΥΨΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ: ΣΥΝΤΕΛΕΣΤΗΣ ΣΥΝΤΗΡΗΣΗΣ: KATA EN ΤΟΠΟΘΕΤΗΣΗ ΦΩΤΙΣΤΙΚΩΝ (1:ΚΑΤΑ ΜΗΚΟΣ 2:ΚΑΤΑ ΠΛΑΤΟΣ): 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΜΗΚΟΣ: 4 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΠΛΑΤΟΣ: 3 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΣΥΝΟΛΙΚΑ:

104 103

105 5.2.9 Γραφείο νούμερο 6 ΟΝΟΜΑΣΙΑ ΧΩΡΟΥ: ΓΡΑΦΕΙΟ 6 ΜΗΚΟΣ ΧΩΡΟΥ (m): 4.6 ΠΛΑΤΟΣ ΧΩΡΟΥ (m): 5.6 ΥΨΟΣ ΧΩΡΟΥ (m): 2.8 ΥΨΟΣ ΕΠΙΠΕΔΟΥ ΕΡΓΑΣΙΑΣ (m): Ο.85 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΤΟΙΧΩΝ: 0.50 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΟΡΟΦΗΣ: 0.70 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΔΑΠΕΔΟΥ: 0.20 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΕΠΙΠΕ3ΟΥ ΕΡΓΑΣΙΑΣ: 0.70 ΕΙΔΟΣ ΦΩΤΙΣΜΟΥ: ΑΜΕΣΑ ΑΠΑΙΤΟΥΜΕΝΗ ΕΝΤΑΣΗ ΦΩΤΙΣΜΟΥ (LUX): 500 ΕΠΙΘΥΜΗΤΟ ΦΩΤΙΣΤΙΚΟ: LG FRS650D3F1B CE ΤΥΠΟΣ ΦΩΤΙΣΤΙΚΟΥ: ΚΛΕΙΣΜΕΝΟ IP2X ΤΥΠΟΣ ΛΑΜΠΤΗΡΑ: LG LED Flat Light 40W ΑΡΙΘΜΟΣ ΛΑΜΠΤΗΡΩΝ: 1 ΦΩΤΕΙΝΗ ΡΟΗ ΦΩΤΙΣΤΙΚΟΥ (LUMEN): 3100 ΦΩΤΕΙΝΗ ΡΟΗ ΛΑΜΠΤΗΡΑ (LUMEN): 3100 ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ(WATT): 40 ΤΑΞΙΝΟΜΗΣΗ ΦΩΤΙΣΤΙΚΩΝ CIE: 100 ΚΩΔΙΚΟΣ ΡΟΗΣ CIE: ΣΥΝΤΕΛΕΣΤΗΣ ΔΙΟΡΘΩΣΗΣ: 1 ΥΨΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ: ΣΥΝΤΕΛΕΣΤΗΣ ΣΥΝΤΗΡΗΣΗΣ: KATA EN ΤΟΠΟΘΕΤΗΣΗ ΦΩΤΙΣΤΙΚΩΝ (1:ΚΑΤΑ ΜΗΚΟΣ 2:ΚΑΤΑ ΠΛΑΤΟΣ): 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΜΗΚΟΣ: 3 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΠΛΑΤΟΣ: 3 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΣΥΝΟΛΙΚΑ: 9 104

106 105

107 Διάδρομος ΟΝΟΜΑΣΙΑ ΧΩΡΟΥ: ΔΙΑΔΡΟΜΟΣ ΜΗΚΟΣ ΧΩΡΟΥ (m): ΕΠΕΙΔΗ ΕΙΝΑΙ ΕΝΑΣ ΠΟΛΥΓΩΝΙΚΟΣ ΧΩΡΟΣ ΕΙΝΑΙ ΔΥΣΚΟΛΟ ΝΑ ΠΕΡΙΓΡΑΦΕΙ ΠΛΑΤΟΣ ΧΩΡΟΥ (m): ΕΠΕΙΔΗ ΕΙΝΑΙ ΕΝΑΣ ΠΟΛΥΓΩΝΙΚΟΣ ΧΩΡΟΣ ΕΙΝΑΙ ΔΥΣΚΟΛΟ ΝΑ ΠΕΡΙΓΡΑΦΕΙ ΥΨΟΣ ΧΩΡΟΥ (m): 2.8 ΥΨΟΣ ΕΠΙΠΕΔΟΥ ΕΡΓΑΣΙΑΣ (m): Ο.85 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΤΟΙΧΩΝ: 0.50 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΟΡΟΦΗΣ: 0.70 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΔΑΠΕΔΟΥ: 0.20 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΕΠΙΠΕ3ΟΥ ΕΡΓΑΣΙΑΣ: 0.70 ΕΙΔΟΣ ΦΩΤΙΣΜΟΥ: ΑΜΕΣΑ ΑΠΑΙΤΟΥΜΕΝΗ ΕΝΤΑΣΗ ΦΩΤΙΣΜΟΥ (LUX): 500 ΕΠΙΘΥΜΗΤΟ ΦΩΤΙΣΤΙΚΟ: LG FRS650D3F1B CE ΤΥΠΟΣ ΦΩΤΙΣΤΙΚΟΥ: ΚΛΕΙΣΜΕΝΟ IP2X ΤΥΠΟΣ ΛΑΜΠΤΗΡΑ: LG LED Flat Light 40W ΑΡΙΘΜΟΣ ΛΑΜΠΤΗΡΩΝ: 1 ΦΩΤΕΙΝΗ ΡΟΗ ΦΩΤΙΣΤΙΚΟΥ (LUMEN): 3100 ΦΩΤΕΙΝΗ ΡΟΗ ΛΑΜΠΤΗΡΑ (LUMEN): 3100 ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ(WATT): 40 ΤΑΞΙΝΟΜΗΣΗ ΦΩΤΙΣΤΙΚΩΝ CIE: 100 ΚΩΔΙΚΟΣ ΡΟΗΣ CIE: ΣΥΝΤΕΛΕΣΤΗΣ ΔΙΟΡΘΩΣΗΣ: 1 ΥΨΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ: ΣΥΝΤΕΛΕΣΤΗΣ ΣΥΝΤΗΡΗΣΗΣ: KATA EN ΤΟΠΟΘΕΤΗΣΗ ΦΩΤΙΣΤΙΚΩΝ (1:ΚΑΤΑ ΜΗΚΟΣ 2:ΚΑΤΑ ΠΛΑΤΟΣ): 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΜΗΚΟΣ: ΕΠΕΙΔΗ ΕΙΝΑΙ ΕΝΑΣ ΠΟΛΥΓΩΝΙΚΟΣ ΧΩΡΟΣ ΕΙΝΑΙ ΔΥΣΚΟΛΟ ΝΑ ΠΕΡΙΓΡΑΦΕΙ ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΠΛΑΤΟΣ: ΕΠΕΙΔΗ ΕΙΝΑΙ ΕΝΑΣ ΠΟΛΥΓΩΝΙΚΟΣ ΧΩΡΟΣ ΕΙΝΑΙ ΔΥΣΚΟΛΟ ΝΑ ΠΕΡΙΓΡΑΦΕΙ ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΣΥΝΟΛΙΚΑ: 6 ΕΙΔΟΣ ΦΩΤΙΣΜΟΥ: ΑΜΕΣΑ ΑΠΑΙΤΟΥΜΕΝΗ ΕΝΤΑΣΗ ΦΩΤΙΣΜΟΥ (LUX): 500 ΕΠΙΘΥΜΗΤΟ ΦΩΤΙΣΤΙΚΟ: LG FRS640D1F1B ΤΥΠΟΣ ΦΩΤΙΣΤΙΚΟΥ: ΚΛΕΙΣΜΕΝΟ IP2X 106

108 ΤΥΠΟΣ ΛΑΜΠΤΗΡΑ: LG LED Flat Light 40W ΑΡΙΘΜΟΣ ΛΑΜΠΤΗΡΩΝ: 1 ΦΩΤΕΙΝΗ ΡΟΗ ΦΩΤΙΣΤΙΚΟΥ (LUMEN): 3000 ΦΩΤΕΙΝΗ ΡΟΗ ΛΑΜΠΤΗΡΑ (LUMEN): 3000 ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ(WATT): 40 ΤΑΞΙΝΟΜΗΣΗ ΦΩΤΙΣΤΙΚΩΝ CIE: 100 ΚΩΔΙΚΟΣ ΡΟΗΣ CIE: ΣΥΝΤΕΛΕΣΤΗΣ ΔΙΟΡΘΩΣΗΣ: 1 ΥΨΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ: ΣΥΝΤΕΛΕΣΤΗΣ ΣΥΝΤΗΡΗΣΗΣ: KATA EN ΤΟΠΟΘΕΤΗΣΗ ΦΩΤΙΣΤΙΚΩΝ (1:ΚΑΤΑ ΜΗΚΟΣ 2:ΚΑΤΑ ΠΛΑΤΟΣ): 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΜΗΚΟΣ: ΕΠΕΙΔΗ ΕΙΝΑΙ ΕΝΑΣ ΠΟΛΥΓΩΝΙΚΟΣ ΧΩΡΟΣ ΕΙΝΑΙ ΔΥΣΚΟΛΟ ΝΑ ΠΕΡΙΓΡΑΦΕΙ ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΠΛΑΤΟΣ: ΕΠΕΙΔΗ ΕΙΝΑΙ ΕΝΑΣ ΠΟΛΥΓΩΝΙΚΟΣ ΧΩΡΟΣ ΕΙΝΑΙ ΔΥΣΚΟΛΟ ΝΑ ΠΕΡΙΓΡΑΦΕΙ ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΣΥΝΟΛΙΚΑ: 6 107

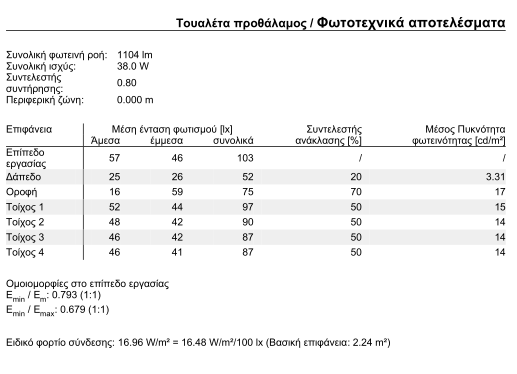

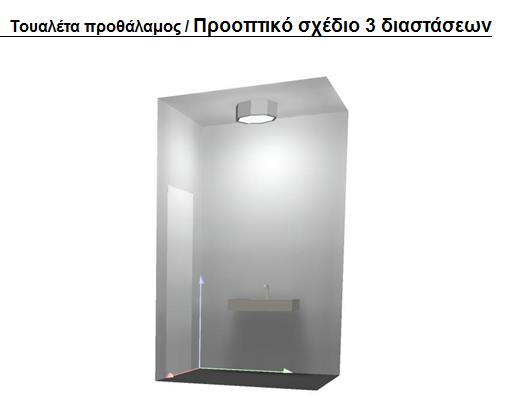

109 Τουαλέτα προθάλαμος ΟΝΟΜΑΣΙΑ ΧΩΡΟΥ: ΤΟΥΑΛΕΤΑ ΠΡΟΘΑΛΑΜΟΣ ΜΗΚΟΣ ΧΩΡΟΥ (m): 1.4 ΠΛΑΤΟΣ ΧΩΡΟΥ (m): 1.6 ΥΨΟΣ ΧΩΡΟΥ (m): 2.8 ΥΨΟΣ ΕΠΙΠΕΔΟΥ ΕΡΓΑΣΙΑΣ (m): Ο.85 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΤΟΙΧΩΝ: 0.50 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΟΡΟΦΗΣ: 0.70 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΔΑΠΕΔΟΥ: 0.20 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΕΠΙΠΕ3ΟΥ ΕΡΓΑΣΙΑΣ: 0.70 ΕΙΔΟΣ ΦΩΤΙΣΜΟΥ: ΑΜΕΣΑ ΑΠΑΙΤΟΥΜΕΝΗ ΕΝΤΑΣΗ ΦΩΤΙΣΜΟΥ (LUX): 110 ΕΠΙΘΥΜΗΤΟ ΦΩΤΙΣΤΙΚΟ: PHILIPS FGW 251 ΤΥΠΟΣ ΦΩΤΙΣΤΙΚΟΥ: ΚΛΕΙΣΜΕΝΟ IP2X ΤΥΠΟΣ ΛΑΜΠΤΗΡΑ: MASTER PL-C 4 Pin ΑΡΙΘΜΟΣ ΛΑΜΠΤΗΡΩΝ: 2 ΦΩΤΕΙΝΗ ΡΟΗ ΦΩΤΙΣΤΙΚΟΥ (LUMEN): 3100 ΦΩΤΕΙΝΗ ΡΟΗ ΛΑΜΠΤΗΡΑ (LUMEN): 3100 ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ(WATT): 38 ΤΑΞΙΝΟΜΗΣΗ ΦΩΤΙΣΤΙΚΩΝ CIE: 91 ΚΩΔΙΚΟΣ ΡΟΗΣ CIE: ΣΥΝΤΕΛΕΣΤΗΣ ΔΙΟΡΘΩΣΗΣ: 1 ΥΨΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ: ΣΥΝΤΕΛΕΣΤΗΣ ΣΥΝΤΗΡΗΣΗΣ: KATA EN ΤΟΠΟΘΕΤΗΣΗ ΦΩΤΙΣΤΙΚΩΝ (1:ΚΑΤΑ ΜΗΚΟΣ 2:ΚΑΤΑ ΠΛΑΤΟΣ): 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΜΗΚΟΣ: 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΠΛΑΤΟΣ: 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΣΥΝΟΛΙΚΑ: 1 108

110 109

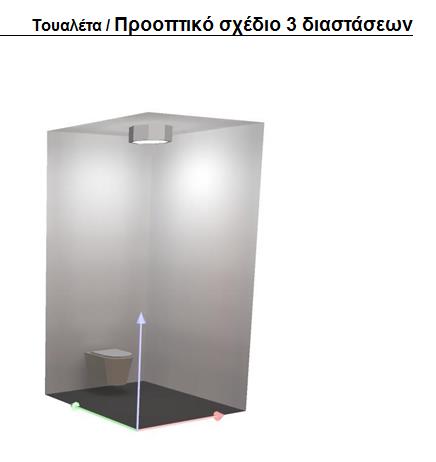

111 Τουαλέτα ΟΝΟΜΑΣΙΑ ΧΩΡΟΥ: ΤΟΥΑΛΕΤΑ ΜΗΚΟΣ ΧΩΡΟΥ (m): 1.4 ΠΛΑΤΟΣ ΧΩΡΟΥ (m): 1.6 ΥΨΟΣ ΧΩΡΟΥ (m): 2.8 ΥΨΟΣ ΕΠΙΠΕΔΟΥ ΕΡΓΑΣΙΑΣ (m): Ο.85 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΤΟΙΧΩΝ: 0.50 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΟΡΟΦΗΣ: 0.70 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΔΑΠΕΔΟΥ: 0.20 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΕΠΙΠΕ3ΟΥ ΕΡΓΑΣΙΑΣ: 0.70 ΕΙΔΟΣ ΦΩΤΙΣΜΟΥ: ΑΜΕΣΑ ΑΠΑΙΤΟΥΜΕΝΗ ΕΝΤΑΣΗ ΦΩΤΙΣΜΟΥ (LUX): 110 ΕΠΙΘΥΜΗΤΟ ΦΩΤΙΣΤΙΚΟ: PHILIPS FGW 251 ΤΥΠΟΣ ΦΩΤΙΣΤΙΚΟΥ: ΚΛΕΙΣΜΕΝΟ IP2X ΤΥΠΟΣ ΛΑΜΠΤΗΡΑ: MASTER PL-C 4 Pin ΑΡΙΘΜΟΣ ΛΑΜΠΤΗΡΩΝ: 2 ΦΩΤΕΙΝΗ ΡΟΗ ΦΩΤΙΣΤΙΚΟΥ (LUMEN):3100 ΦΩΤΕΙΝΗ ΡΟΗ ΛΑΜΠΤΗΡΑ (LUMEN): 3100 ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ(WATT): 38 ΤΑΞΙΝΟΜΗΣΗ ΦΩΤΙΣΤΙΚΩΝ CIE: 91 ΚΩΔΙΚΟΣ ΡΟΗΣ CIE: ΣΥΝΤΕΛΕΣΤΗΣ ΔΙΟΡΘΩΣΗΣ: 1 ΥΨΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ: 2.8 ΣΥΝΤΕΛΕΣΤΗΣ ΣΥΝΤΗΡΗΣΗΣ: 0.8 ΤΟΠΟΘΕΤΗΣΗ ΦΩΤΙΣΤΙΚΩΝ (1:ΚΑΤΑ ΜΗΚΟΣ 2:ΚΑΤΑ ΠΛΑΤΟΣ): 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΜΗΚΟΣ: 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΠΛΑΤΟΣ: 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΣΥΝΟΛΙΚΑ: 1 110

112 111

113 Δεδομένα εξόδου 112

114 113

115 114

116 115

117 116

118 117

119 118

120 119

121 120

122 121

123 122

124 123

125 124

126 125

127 126

128 127

129 128

130 129

131 6 Μελέτη τεχνητού φωτισμού Supermarket 6.1 Εισαγωγή Το φως στο σύγχρονο εμπορικό κόσμο διαδραματίζει σημαντικό ρόλο, αφού η κατάλληλη σχεδίαση του φωτισμού είναι αξιοσημείωτος παράγοντας επιτυχίας για τα εμπορικά καταστήματα. Ο εμπορικός φωτισμός λειτουργεί ως εργαλείο προσανατολισμού για τους πελάτες, επηρεάζει τη ψυχολογία τους, συμβάλλει στην ανάπτυξη της συνεργασίας μεταξύ των υπαλλήλων των καταστημάτων, στην αύξηση της αποδοτικότητάς τους. Ταυτόχρονα καθορίζει την εταιρική «ταυτότητα» του καταστήματος, αφού αποτελεί αναπόσπαστο κομμάτι της διαμόρφωσης της βιτρίνας, των προθηκών, του χώρου πωλήσεων, του ταμείου και εν γένει των χώρων ενός καταστήματος. Καταρχάς, ο σχεδιασμός του φωτισμού των καταστημάτων και εν γένει των εμπορικών χώρων πρέπει να ικανοποιεί τους ακόλουθους βασικούς στόχους: Ο φωτισμός πρέπει να προσελκύει τους πελάτες: Το πρώτο βήμα στη διαδικασία της πώλησης είναι η προσέλκυση του πελάτη στο κατάστημα. Ο φωτισμός δημιουργεί μια άμεση εικόνα των εμπορευμάτων και των χώρων του καταστήματος και με κατάλληλο σχεδιασμό μπορεί να ελκύσει τους πελάτες προς το εμπόρευμα και το κατάστημα. Ο φωτισμός πρέπει να δίνει τη δυνατότητα στον πελάτη να εξετάσει 130

132 το εμπόρευμα: Η οπτική αξιολόγηση του εμπορεύματος από τον πελάτη είναι απαραίτητη, ώστε ο πελάτης να μπορεί να εξετάσει το προϊόν ως προς την υφή, το χρώμα, την ποιότητα αλλά και να μπορεί να διαβάσει τις ετικέτες του. Ο φωτισμός πρέπει να βοηθάει στην ολοκλήρωση της αγοράς/πώλησης: Ο κατάλληλος φωτισμός στο χώρου του ταμείου είναι απαραίτητος για την διεξαγωγή της συναλλαγής, αφού οι υπάλληλοι πρέπει να είναι σε θέση να διεκπεραιώνουν γρήγορα και με ακρίβεια τις οικονομικές συναλλαγές με τους πελάτες, να καταγράφουν τις πωλήσεις των εμπορευμάτων, να συσκευάζουν τα εμπορεύματα. 6.2 Εφαρμογή του λογισμικού Dialux σε Super market Η συγκεκριμένη μελέτη πραγματοποιήθηκε σε κτίριο Super market, συνολικής επιφάνειας 2100 m 2. Οι προσομοιώσεις που πραγματοποιήθηκαν έχουν ως βάση αναφοράς έναν μη υφιστάμενο χώρο, αλλά με ρεαλιστικές βασικές παραμέτρους όπως οι διαστάσεις του χώρου, η ανακλαστικότητα των επιφανειών κ.λπ. Στην Εικόνα 39 παρουσιάζεται η κάτοψη του χώρου προσομοίωσης. 131

133 Εικόνα 45: Κάτοψη Super market Χρησιμοποιηθέντα φωτιστικά σώματα Για το φωτισμό του χώρου της εισόδου και των ταμείων επιλέχθηκαν Phillips φωτιστικά της σειράς Finess, TL-D λαμπτήρων (φθορισμού). Για το φωτισμό των διαδρόμων και του χώρου των ψυγείων και κατεψυγμένων προϊόντων καθώς και των βοηθητικών χώρων επιλέχτηκαν Phillips φωτιστικά της σειράς Maxos, TL-5 λαμπτήρων (φθορισμού). Για το φωτισμό των πάγκων με τα φρούτα και τα αρτοπαρασκευάσματα επιλέχτηκαν Phillips φωτιστικά SLM Led λαμπτήρων. Μερικά από τα χαρακτηριστικά αυτών των φωτιστικών είναι ότι περιέχουν μπαταρία έκτακτης ανάγκης που τους επιτρέπει να διατηρούν αναλλοίωτα τα φωτοτεχνικά χαρακτηριστικά τους για τρείς ώρες. 132

134 Εικόνα 46: Χρησιμοποιηθέντα φωτιστικά σώματα super market Για το φωτισμό των βοηθητικών χώρων επιλέχτηκαν Phillips φωτιστικά της σειράς Maxos, TL-5 λαμπτήρων (φθορισμού) ψυχρού φωτός με τα προαναφερθέντα χαρακτηριστικά. 133

135 Εικόνα 47: Χρησιμοποιηθέντα φωτιστικά σώματα βοηθητικών χώρων super market Μέθοδος σχεδίου συντήρησης Οι συνθήκες περιβάλλοντος που επιλέχτηκαν στη παρούσα μελέτη αφορούν πολύ καθαρούς χώρους με διάστημα συντήρησης τους έξι μήνες Δεδομένα εισόδου Όλα τα δεδομένα εισόδου παρουσιάζονται στους παρακάτω πίνακες. Ειδικότερα για κάθε χώρο εισάγονται δεδομένα όπως οι γεωμετρικές διαστάσεις, οι συντελεστές ανάκλασης των επιφανειών καθώς και ο τύπος, ο αριθμός και η διάταξη των φωτιστικών. Επίσης εισάγονται οι επιθυμητές εντάσεις φωτισμού (σε lux) ανά χώρο Supermarket ΟΝΟΜΑΣΙΑ ΧΩΡΟΥ: Supermarket 134

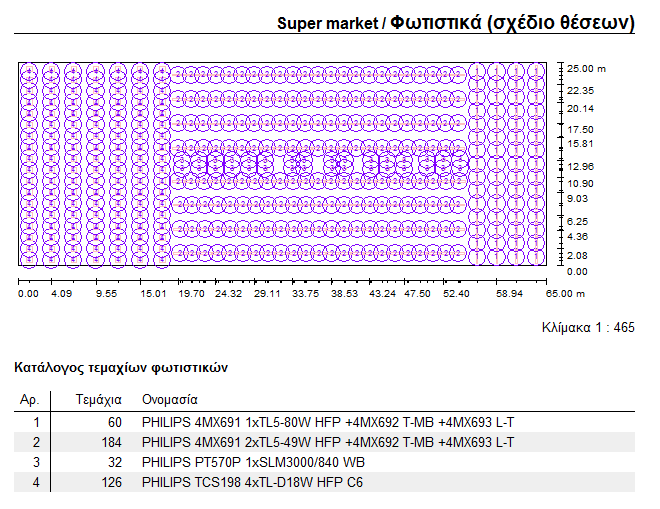

136 ΜΗΚΟΣ ΧΩΡΟΥ (m): 65 ΠΛΑΤΟΣ ΧΩΡΟΥ (m): 25 ΥΨΟΣ ΧΩΡΟΥ (m): 3.5 ΥΨΟΣ ΕΠΙΠΕΔΟΥ ΕΡΓΑΣΙΑΣ (m): Ο.85 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΤΟΙΧΩΝ: 0.50 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΟΡΟΦΗΣ: 0.70 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΔΑΠΕΔΟΥ: 0.20 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΕΠΙΠΕΔΟΥ ΕΡΓΑΣΙΑΣ: 0.70 ΕΙΔΟΣ ΦΩΤΙΣΜΟΥ: ΑΜΕΣΑ ΑΠΑΙΤΟΥΜΕΝΗ ΕΝΤΑΣΗ ΦΩΤΙΣΜΟΥ(LUX): 1000 ΕΠΙΘΥΜΗΤΟ ΦΩΤΙΣΤΙΚΟ: PHILIPS 4MX69 ΤΥΠΟΣ ΛΑΜΠΤΗΡΑ: TL5-49W ΑΡΙΘΜΟΣ ΛΑΜΠΤΗΡΩΝ: 2 ΦΩΤΕΙΝΗ ΡΟΗ ΦΩΤΙΣΤΙΚΟΥ (LUMEN): 7262 ΦΩΤΕΙΝΗ ΡΟΗ ΛΑΜΠΤΗΡΑ (LUMEN): 8750 ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ(WATT): 108 ΤΑΞΙΝΟΜΗΣΗ ΦΩΤΙΣΤΙΚΩΝ CIE: 100 ΚΩΔΙΚΟΣ ΡΟΗΣ CIE: ΣΥΝΤΕΛΕΣΤΗΣ ΔΙΟΡΘΩΣΗΣ: 1 ΥΨΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ: 3.5 ΣΥΝΤΕΛΕΣΤΗΣ ΣΥΝΤΗΡΗΣΗΣ: 0.8 ΤΟΠΟΘΕΤΗΣΗ ΦΩΤΙΣΤΙΚΩΝ (1:ΚΑΤΑ ΜΗΚΟΣ 2:ΚΑΤΑ ΠΛΑΤΟΣ): 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΜΗΚΟΣ: 23 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΠΛΑΤΟΣ: 8 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΣΥΝΟΛΙΚΑ: 184 ΕΙΔΟΣ ΦΩΤΙΣΜΟΥ: ΑΜΕΣΑ ΕΠΙΘΥΜΗΤΟ ΦΩΤΙΣΤΙΚΟ: PHILIPS PT570P ΤΥΠΟΣ ΛΑΜΠΤΗΡΑ: SLM3000 ΑΡΙΘΜΟΣ ΛΑΜΠΤΗΡΩΝ: 1 ΦΩΤΕΙΝΗ ΡΟΗ ΦΩΤΙΣΤΙΚΟΥ (LUMEN): 2490 ΦΩΤΕΙΝΗ ΡΟΗ ΛΑΜΠΤΗΡΑ (LUMEN): 2490 ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ(WATT): 32 ΤΑΞΙΝΟΜΗΣΗ ΦΩΤΙΣΤΙΚΩΝ CIE: 100 ΚΩΔΙΚΟΣ ΡΟΗΣ CIE: ΣΥΝΤΕΛΕΣΤΗΣ ΔΙΟΡΘΩΣΗΣ: 1 ΥΨΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ: 2.5 ΣΥΝΤΕΛΕΣΤΗΣ ΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: 0.41 ΣΥΝΤΕΛΕΣΤΗΣ ΣΥΝΤΗΡΗΣΗΣ: 0.8 ΤΟΠΟΘΕΤΗΣΗ ΦΩΤΙΣΤΙΚΩΝ (1:ΚΑΤΑ ΜΗΚΟΣ 2:ΚΑΤΑ ΠΛΑΤΟΣ): 1 135

137 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΜΗΚΟΣ: 16 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΠΛΑΤΟΣ: 2 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΣΥΝΟΛΙΚΑ: 32 ΕΙΔΟΣ ΦΩΤΙΣΜΟΥ: ΑΜΕΣΑ ΕΠΙΘΥΜΗΤΟ ΦΩΤΙΣΤΙΚΟ: TCS198 ΤΥΠΟΣ ΛΑΜΠΤΗΡΑ: TL-D18W ΑΡΙΘΜΟΣ ΛΑΜΠΤΗΡΩΝ: 4 ΦΩΤΕΙΝΗ ΡΟΗ ΦΩΤΙΣΤΙΚΟΥ (LUMEN): 3834 ΦΩΤΕΙΝΗ ΡΟΗ ΛΑΜΠΤΗΡΑ (LUMEN): 5400 ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ(WATT): 69.5 ΤΑΞΙΝΟΜΗΣΗ ΦΩΤΙΣΤΙΚΩΝ CIE: 100 ΚΩΔΙΚΟΣ ΡΟΗΣ CIE: : ΣΥΝΤΕΛΕΣΤΗΣ ΔΙΟΡΘΩΣΗΣ: 1 ΥΨΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ: 3.6 ΣΥΝΤΕΛΕΣΤΗΣ ΣΥΝΤΗΡΗΣΗΣ: 0.8 ΤΟΠΟΘΕΤΗΣΗ ΦΩΤΙΣΤΙΚΩΝ (1:ΚΑΤΑ ΜΗΚΟΣ 2:ΚΑΤΑ ΠΛΑΤΟΣ): 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΜΗΚΟΣ: 7 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΠΛΑΤΟΣ: 18 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΣΥΝΟΛΙΚΑ:

138 137

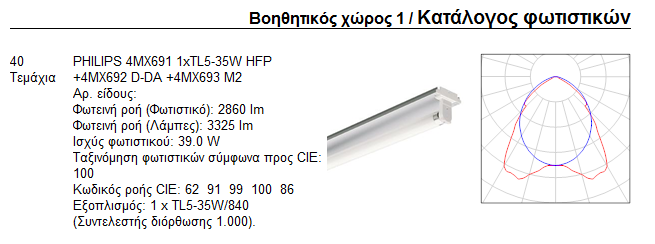

139 6.2.5 Βοηθητικός χώρος 1 ΟΝΟΜΑΣΙΑ ΧΩΡΟΥ: Βοηθητικός χώρος 1 ΜΗΚΟΣ ΧΩΡΟΥ (m): 70 ΠΛΑΤΟΣ ΧΩΡΟΥ (m): 5 ΥΨΟΣ ΧΩΡΟΥ (m): 4 ΥΨΟΣ ΕΠΙΠΕΔΟΥ ΕΡΓΑΣΙΑΣ (m): Ο.85 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΤΟΙΧΩΝ: 0.50 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΟΡΟΦΗΣ: 0.70 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΔΑΠΕΔΟΥ: 0.20 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΕΠΙΠΕΔΟΥ ΕΡΓΑΣΙΑΣ: 0.70 ΕΙΔΟΣ ΦΩΤΙΣΜΟΥ: ΑΜΕΣΑ ΑΠΑΙΤΟΥΜΕΝΗ ΕΝΤΑΣΗ ΦΩΤΙΣΜΟΥ(LUX): 300 ΕΠΙΘΥΜΗΤΟ ΦΩΤΙΣΤΙΚΟ: PHILIPS 4MX69 ΤΥΠΟΣ ΛΑΜΠΤΗΡΑ: TL5-35W ΑΡΙΘΜΟΣ ΛΑΜΠΤΗΡΩΝ: 1 ΦΩΤΕΙΝΗ ΡΟΗ ΦΩΤΙΣΤΙΚΟΥ (LUMEN): 2860 ΦΩΤΕΙΝΗ ΡΟΗ ΛΑΜΠΤΗΡΑ (LUMEN): 3325 ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ(WATT): 39 ΤΑΞΙΝΟΜΗΣΗ ΦΩΤΙΣΤΙΚΩΝ CIE: 100 ΚΩΔΙΚΟΣ ΡΟΗΣ CIE: ΣΥΝΤΕΛΕΣΤΗΣ ΔΙΟΡΘΩΣΗΣ: 1 ΥΨΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ: 3.5 ΣΥΝΤΕΛΕΣΤΗΣ ΣΥΝΤΗΡΗΣΗΣ: 0.8 ΤΟΠΟΘΕΤΗΣΗ ΦΩΤΙΣΤΙΚΩΝ (1:ΚΑΤΑ ΜΗΚΟΣ 2:ΚΑΤΑ ΠΛΑΤΟΣ): 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΜΗΚΟΣ: 40 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΠΛΑΤΟΣ: 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΣΥΝΟΛΙΚΑ:

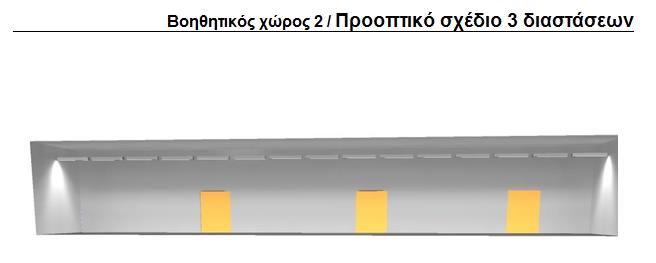

140 6.2.6 Βοηθητικός χώρος 2 ΟΝΟΜΑΣΙΑ ΧΩΡΟΥ: Βοηθητικός χώρος 2 ΜΗΚΟΣ ΧΩΡΟΥ (m): 5 ΠΛΑΤΟΣ ΧΩΡΟΥ (m): 25 ΥΨΟΣ ΧΩΡΟΥ (m): 4 ΥΨΟΣ ΕΠΙΠΕΔΟΥ ΕΡΓΑΣΙΑΣ (m): Ο.85 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΤΟΙΧΩΝ: 0.50 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΟΡΟΦΗΣ: 0.70 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΔΑΠΕΔΟΥ: 0.20 ΣΥΝΤΕΛΕΣΤΗΣ ΑΝΑΚΛΑΣΗΣ ΕΠΙΠΕΔΟΥ ΕΡΓΑΣΙΑΣ: 0.70 ΕΙΔΟΣ ΦΩΤΙΣΜΟΥ: ΑΜΕΣΑ ΑΠΑΙΤΟΥΜΕΝΗ ΕΝΤΑΣΗ ΦΩΤΙΣΜΟΥ(LUX): 300 ΕΠΙΘΥΜΗΤΟ ΦΩΤΙΣΤΙΚΟ: PHILIPS 4MX69 ΤΥΠΟΣ ΛΑΜΠΤΗΡΑ: TL5-35W ΑΡΙΘΜΟΣ ΛΑΜΠΤΗΡΩΝ: 1 ΦΩΤΕΙΝΗ ΡΟΗ ΦΩΤΙΣΤΙΚΟΥ (LUMEN): 2860 ΦΩΤΕΙΝΗ ΡΟΗ ΛΑΜΠΤΗΡΑ (LUMEN): 3325 ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ(WATT): 39 ΤΑΞΙΝΟΜΗΣΗ ΦΩΤΙΣΤΙΚΩΝ CIE:

141 ΚΩΔΙΚΟΣ ΡΟΗΣ CIE: ΣΥΝΤΕΛΕΣΤΗΣ ΔΙΟΡΘΩΣΗΣ: 1 ΥΨΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ: 3.5 ΣΥΝΤΕΛΕΣΤΗΣ ΣΥΝΤΗΡΗΣΗΣ: 0.8 ΤΟΠΟΘΕΤΗΣΗ ΦΩΤΙΣΤΙΚΩΝ (1:ΚΑΤΑ ΜΗΚΟΣ 2:ΚΑΤΑ ΠΛΑΤΟΣ): 2 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΜΗΚΟΣ: 1 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΚΑΤΑ ΠΛΑΤΟΣ: 15 ΑΡΙΘΜΟΣ ΦΩΤΙΣΤΙΚΩΝ ΣΥΝΟΛΙΚΑ:

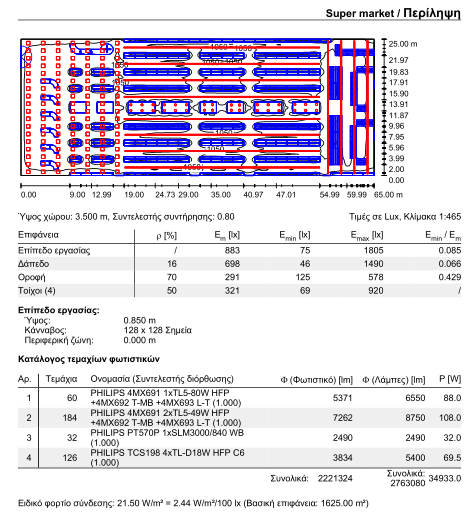

142 6.2.7 Φωτοτεχνικά αποτελέσματα των χώρων προσομοίωσης 141

143 142

144 143

145 144

146 145

147 146

148 147

149 148

150 149
