ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΣΥΣΤΗΜΑΤΟΣ ΥΠΕΡΗΧΟΤΟΜΟΓΡΑΦΙΑΣ ΠΑΙΔΙΑΤΡΙΚΗ -ΝΕΟΓΝΟΛΟΓΙΚΗ ΧΡΗΣΗΣ

Transcript

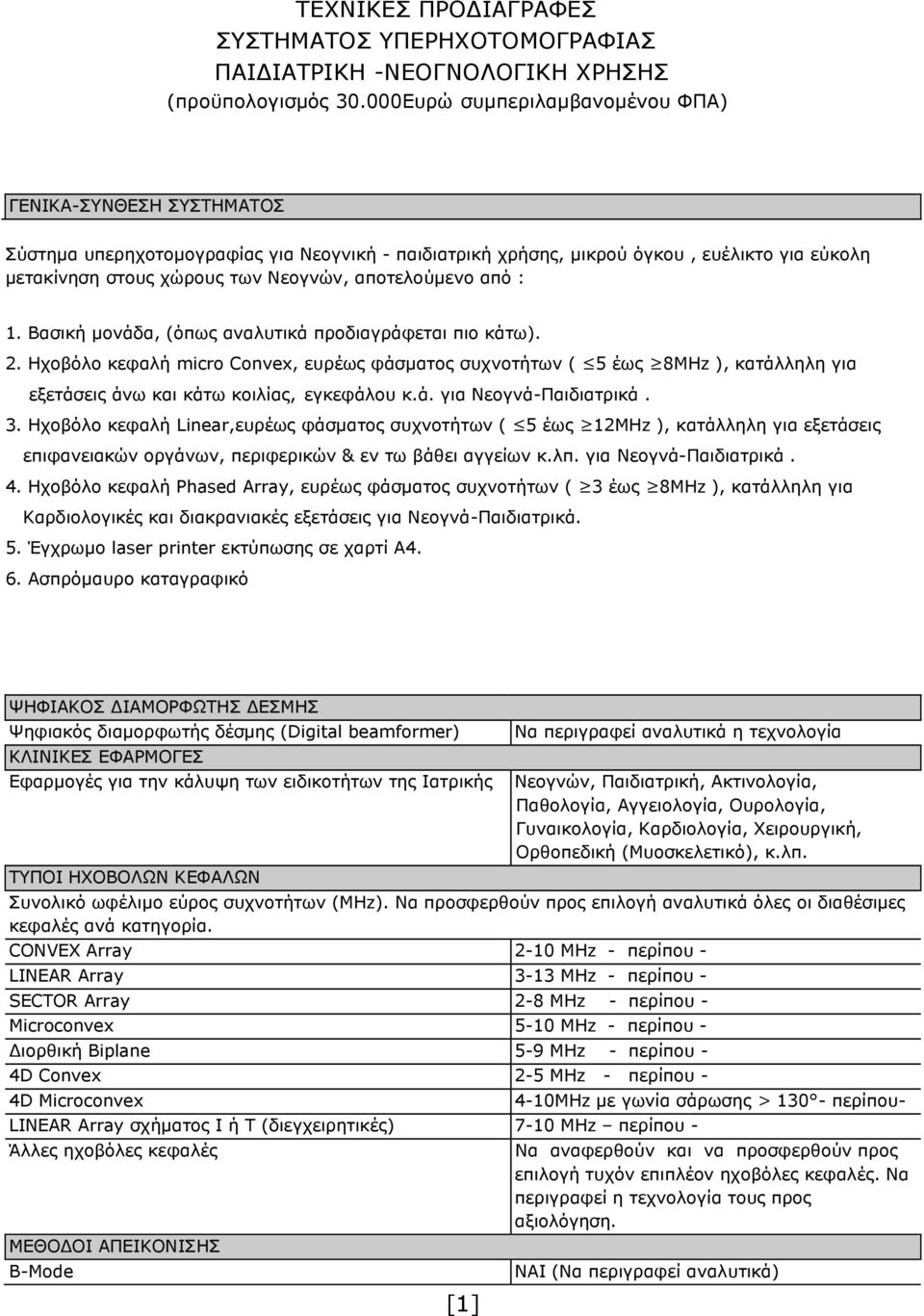

1 ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΣΥΣΤΗΜΑΤΟΣ ΥΠΕΡΗΧΟΤΟΜΟΓΡΑΦΙΑΣ ΠΑΙΔΙΑΤΡΙΚΗ -ΝΕΟΓΝΟΛΟΓΙΚΗ ΧΡΗΣΗΣ (προϋπολογισμός Ευρώ συμπεριλαμβανομένου ΦΠΑ) ΓΕΝΙΚΑ-ΣΥΝΘΕΣΗ ΣΥΣΤΗΜΑΤΟΣ Σύστημα υπερηχοτομογραφίας για Νεογνική - παιδιατρική χρήσης, μικρού όγκου, ευέλικτο για εύκολη μετακίνηση στους χώρους των Νεογνών, αποτελούμενο από : 1. Βασική μονάδα, (όπως αναλυτικά προδιαγράφεται πιο κάτω). 2. Ηχοβόλο κεφαλή micro Convex, ευρέως φάσματος συχνοτήτων ( 5 έως 8MHz ), κατάλληλη για εξετάσεις άνω και κάτω κοιλίας, εγκεφάλου κ.ά. για Νεογνά-Παιδιατρικά. 3. Ηχοβόλο κεφαλή Linear,ευρέως φάσματος συχνοτήτων ( 5 έως 12MHz ), κατάλληλη για εξετάσεις επιφανειακών οργάνων, περιφερικών & εν τω βάθει αγγείων κ.λπ. για Νεογνά-Παιδιατρικά. 4. Ηχοβόλο κεφαλή Phased Array, ευρέως φάσματος συχνοτήτων ( 3 έως 8MHz ), κατάλληλη για Καρδιολογικές και διακρανιακές εξετάσεις για Νεογνά-Παιδιατρικά. 5. Έγχρωμο laser printer εκτύπωσης σε χαρτί Α4. 6. Ασπρόμαυρο καταγραφικό ΨΗΦΙΑΚΟΣ ΔΙΑΜΟΡΦΩΤΗΣ ΔΕΣΜΗΣ Ψηφιακός διαμορφωτής δέσμης (Digital beamformer) ΚΛΙΝΙΚΕΣ ΕΦΑΡΜΟΓΕΣ Εφαρμογές για την κάλυψη των ειδικοτήτων της Ιατρικής ΤΥΠΟΙ ΗΧΟΒΟΛΩΝ ΚΕΦΑΛΩΝ [1] Nα περιγραφεί αναλυτικά η τεχνολογία Νεογνών, Παιδιατρική, Ακτινολογία, Παθολογία, Αγγειολογία, Ουρολογία, Γυναικολογία, Καρδιολογία, Χειρουργική, Ορθοπεδική (Μυοσκελετικό), κ.λπ. Συνολικό ωφέλιμο εύρος συχνοτήτων (MHz). Να προσφερθούν προς επιλογή αναλυτικά όλες οι διαθέσιμες κεφαλές ανά κατηγορία. CONVEX Array 2-10 MHz - περίπου - LINEAR Array 3-13 MHz - περίπου - SECTOR Array 2-8 MHz - περίπου - Microconvex 5-10 MHz - περίπου - Διορθική Biplane 5-9 MHz - περίπου - 4D Convex 2-5 MHz - περίπου - 4D Microconvex LINEAR Array σχήματος Ι ή Τ (διεγχειρητικές) 7-10 MHz περίπου - Άλλες ηχοβόλες κεφαλές MΕΘΟΔΟΙ ΑΠΕΙΚΟΝΙΣΗΣ B-Mode 4-10MHz με γωνία σάρωσης > περίπου- Να αναφερθούν και να προσφερθούν προς επιλογή τυχόν επιπλέον ηχοβόλες κεφαλές. Να περιγραφεί η τεχνολογία τους προς αξιολόγηση.

2 M-Mode Color Doppler Power Doppler/Energy Doppler/Color Angio Συχνότητα/ταχύτητα του Doppler PW Doppler PW Doppler HiPRF CW Doppler Tissue Harmonic Imaging Triplex Mode (ταυτόχρονη απεικόνιση, σε πραγματικό χρόνο, εικόνας Β-MODE, παλμικού Doppler και εγχρώμου Doppler) Τραπεζοειδής Απεικόνιση (Trapezoid scan) Contrast Harmonic Imaging Πανοραμική Απεικόνιση (Panoramic View) Real Time 3D/4D ΛΕΙΤΟΥΡΓΙΚΑ-ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Σύγχρονη υπερηχοτομογραφική τεχνολογία δημιουργίας εικόνας με τη συλλογή μεγάλου αριθμού διαγνωστικών πληροφοριών από διαφορετικές οπτικές γωνίες σάρωσης, για επίτευξη εικόνων υψηλής ανάλυσης (διακριτικής ικανότητας) Τεχνική επεξεργασίας εικόνας σε επίπεδο pixel για τη μείωση του θορύβου και βελτίωση της ορατότητας και της υφής ιστικών μοτίβων και αύξηση της ευκρίνειάς τους [2] Να ρυθμίζεται & να απεικονίζεται στην οθόνη ΝΑΙ (να λειτουργεί με κεφαλές Convex, Linear, Microconvex & Sector). Να αναφερθούν οι κεφαλές στις οποίες διατίθεται η τεχνική ΝΑΙ (Να αναφερθούν οι κεφαλές και οι τεχνικές απεικόνισης με τις οποίες λειτουργεί και πως ενεργοποιείται η τεχνική) ΝΑΙ (Να αναφερθούν οι κεφαλές και οι τεχνικές απεικόνισης με τις οποίες λειτουργεί και πως ενεργοποιείται η τεχνική) Επεξεργασία εικόνων μετά την λήψη (post processing) ΝΑΙ περιγραφούν αναλυτικά οι δυνατότητες προς αξιολόγηση) Σημεία εστίασης ή άλλη τρόποι (focus points ) > 7 (Να περιγραφεί αναλυτικά) Υψηλό Δυναμικό Εύρος (dynamic range) Ρυθμός ανανέωσης εικόνας (frame rate) Ενεργές θύρες για ταυτόχρονη σύνδεση κεφαλών 3 Βάθος σάρωσης Σύγχρονο σύστημα μεγέθυνσης Πολλαπλοί χρωματικοί χάρτες της κλίμακας του γκρι Ψηφιακή μήτρα απεικόνισης > 170 db > 450 f/sec >28 cm Έγχρωμη TFT Οθόνη 15" Σύγχρονα πακέτα μετρήσεων για όλα τα είδη απεικόνισης Αναβαθμισιμότητα σε hardware & software Δυνατότητα διαχωρισμού της οθόνης Πολλαπλά ζεύγη μετρήσεων (calipers) 8 ΣΥΣΤΗΜΑΤΑ ΑΡΧΕΙΟΘΕΤΗΣΗΣ ΕΙΚΟΝΩΝ Μονάδα σκληρού δίσκου Οδηγός DVD/CD USB/Flash drive Ενσωματωμένη κινηματογραφική μνήμη ασπρόμαυρων & έγχρωμων εικόνων ΣΥΣΤΗΜΑΤΑ ΕΚΤΥΠΩΣΗΣ & ΒΙΟΨΙΑΣ Έγχρωμος εκτυπωτής Laser (εκτύπωση Α4) ΝΑΙ (Να αναφερθούν) Να περιγραφεί η τεχνολογία προς αξιολόγηση ΝΑΙ (Να περιγραφούν αναλυτικά) ΝΑΙ (Να περιγραφούν αναλυτικά) Δυνατότητα απεικόνισης μονής & διπλής οθόνης με τους συνδυασμούς: Β-Mode+Β Mode, B-Mode+ B-mode/CFM ή Power Doppler ΝΑΙ, ενσωματωμένος (Να περιγραφεί αναλυτικά) ΝΑΙ, ενσωματωμένος (Να περιγραφεί αναλυτικά)

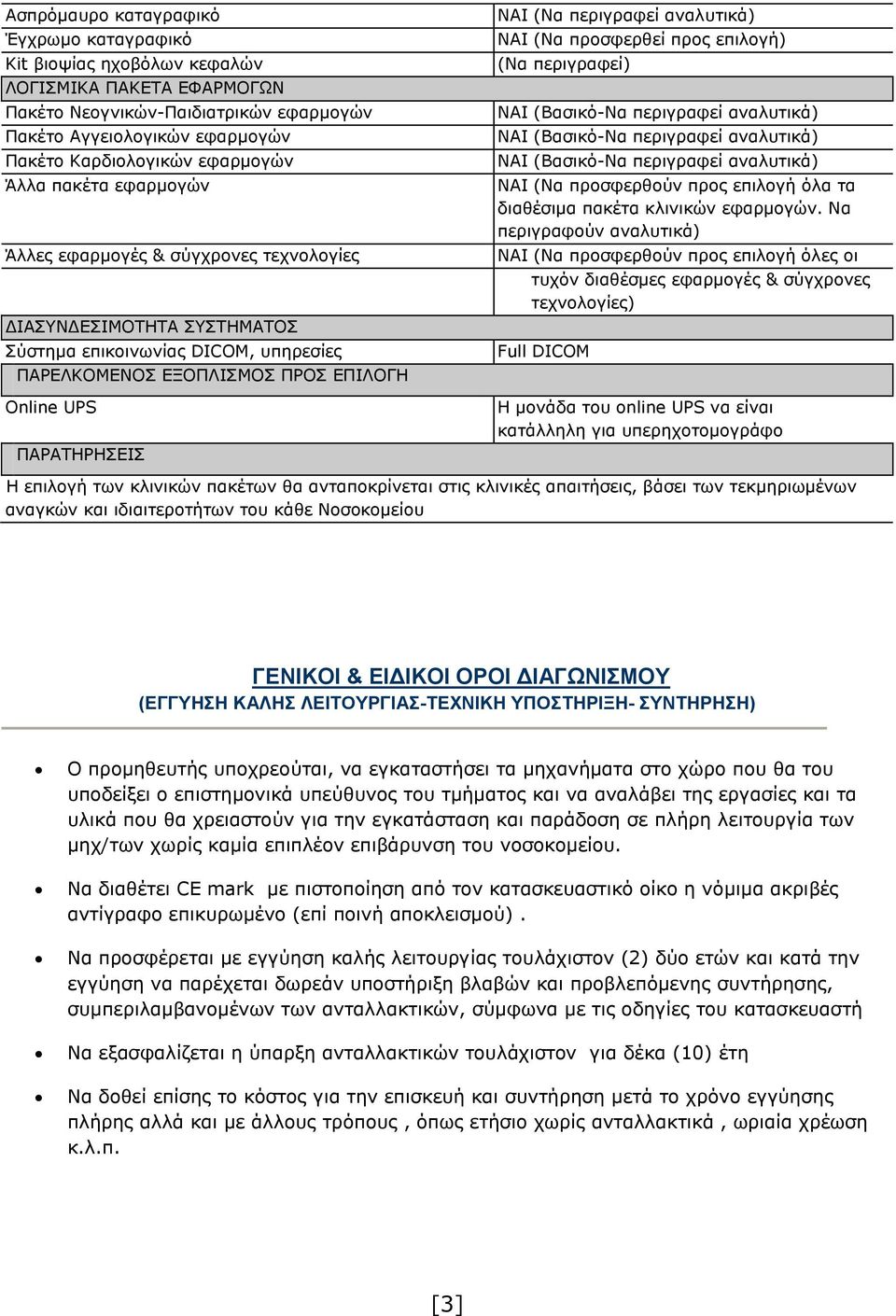

3 Ασπρόμαυρο καταγραφικό Έγχρωμο καταγραφικό Kit βιοψίας ηχοβόλων κεφαλών ΛΟΓΙΣΜΙΚΑ ΠΑΚΕΤΑ ΕΦΑΡΜΟΓΩΝ Πακέτο Νεογνικών-Παιδιατρικών εφαρμογών Πακέτο Αγγειολογικών εφαρμογών Πακέτο Καρδιολογικών εφαρμογών Άλλα πακέτα εφαρμογών Άλλες εφαρμογές & σύγχρονες τεχνολογίες ΔΙΑΣΥΝΔΕΣΙΜΟΤΗΤΑ ΣΥΣΤΗΜΑΤΟΣ Σύστημα επικοινωνίας DICOM, υπηρεσίες ΠΑΡΕΛΚΟΜΕΝΟΣ ΕΞΟΠΛΙΣΜΟΣ ΠΡΟΣ ΕΠΙΛΟΓΗ Online UPS ΠΑΡΑΤΗΡΗΣΕΙΣ (Να περιγραφεί) ΝΑΙ (Να προσφερθούν προς επιλογή όλα τα διαθέσιμα πακέτα κλινικών εφαρμογών. Να περιγραφούν αναλυτικά) ΝΑΙ (Να προσφερθούν προς επιλογή όλες οι τυχόν διαθέσμες εφαρμογές & σύγχρονες τεχνολογίες) Full DICOM Η μονάδα του online UPS να είναι κατάλληλη για υπερηχοτομογράφο Η επιλογή των κλινικών πακέτων θα ανταποκρίνεται στις κλινικές απαιτήσεις, βάσει των τεκμηριωμένων αναγκών και ιδιαιτεροτήτων του κάθε Νοσοκομείου ΓΕΝΙΚΟΙ & ΕΙΔΙΚΟΙ ΟΡΟΙ ΔΙΑΓΩΝΙΣΜΟΥ (ΕΓΓΥΗΣΗ ΚΑΛΗΣ ΛΕΙΤΟΥΡΓΙΑΣ-ΤΕΧΝΙΚΗ ΥΠΟΣΤΗΡΙΞΗ- ΣΥΝΤΗΡΗΣΗ) Ο προμηθευτής υποχρεούται, να εγκαταστήσει τα μηχανήματα στο χώρο που θα του υποδείξει ο επιστημονικά υπεύθυνος του τμήματος και να αναλάβει της εργασίες και τα υλικά που θα χρειαστούν για την εγκατάσταση και παράδοση σε πλήρη λειτουργία των μηχ/των χωρίς καμία επιπλέον επιβάρυνση του νοσοκομείου. Να διαθέτει CE mark με πιστοποίηση από τον κατασκευαστικό οίκο η νόμιμα ακριβές αντίγραφο επικυρωμένο (επί ποινή αποκλεισμού). Να προσφέρεται με εγγύηση καλής λειτουργίας τουλάχιστον (2) δύο ετών και κατά την εγγύηση να παρέχεται δωρεάν υποστήριξη βλαβών και προβλεπόμενης συντήρησης, συμπεριλαμβανομένων των ανταλλακτικών, σύμφωνα με τις οδηγίες του κατασκευαστή Να εξασφαλίζεται η ύπαρξη ανταλλακτικών τουλάχιστον για δέκα (10) έτη Να δοθεί επίσης το κόστος για την επισκευή και συντήρηση μετά το χρόνο εγγύησης πλήρης αλλά και με άλλους τρόπους, όπως ετήσιο χωρίς ανταλλακτικά, ωριαία χρέωση κ.λ.π. [3]

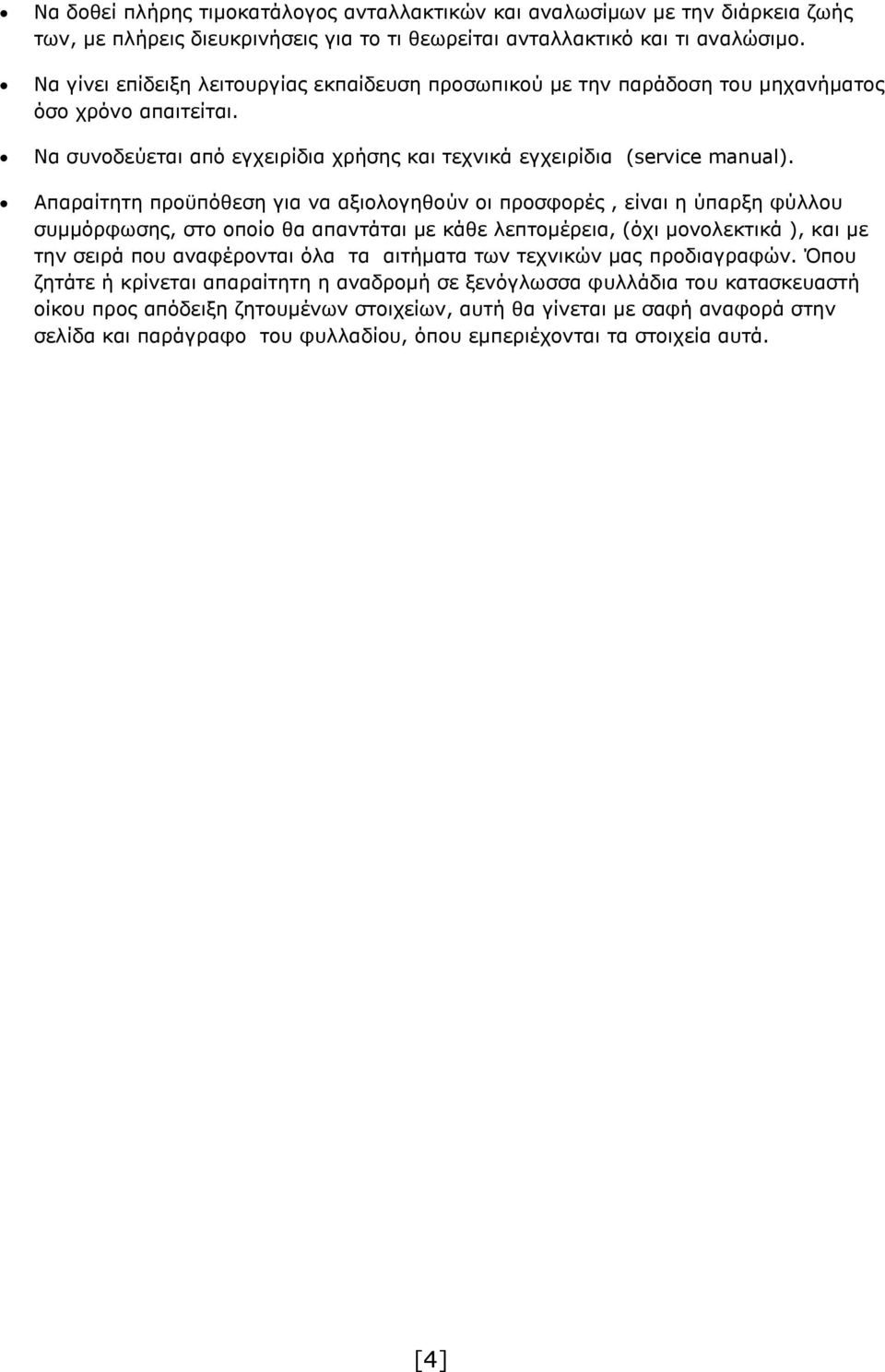

4 Να δοθεί πλήρης τιμοκατάλογος ανταλλακτικών και αναλωσίμων με την διάρκεια ζωής των, με πλήρεις διευκρινήσεις για το τι θεωρείται ανταλλακτικό και τι αναλώσιμο. Να γίνει επίδειξη λειτουργίας εκπαίδευση προσωπικού με την παράδοση του μηχανήματος όσο χρόνο απαιτείται. Να συνοδεύεται από εγχειρίδια χρήσης και τεχνικά εγχειρίδια (service manual). Απαραίτητη προϋπόθεση για να αξιολογηθούν οι προσφορές, είναι η ύπαρξη φύλλου συμμόρφωσης, στο οποίο θα απαντάται με κάθε λεπτομέρεια, (όχι μονολεκτικά ), και με την σειρά που αναφέρονται όλα τα αιτήματα των τεχνικών μας προδιαγραφών. Όπου ζητάτε ή κρίνεται απαραίτητη η αναδρομή σε ξενόγλωσσα φυλλάδια του κατασκευαστή οίκου προς απόδειξη ζητουμένων στοιχείων, αυτή θα γίνεται με σαφή αναφορά στην σελίδα και παράγραφο του φυλλαδίου, όπου εμπεριέχονται τα στοιχεία αυτά. [4]

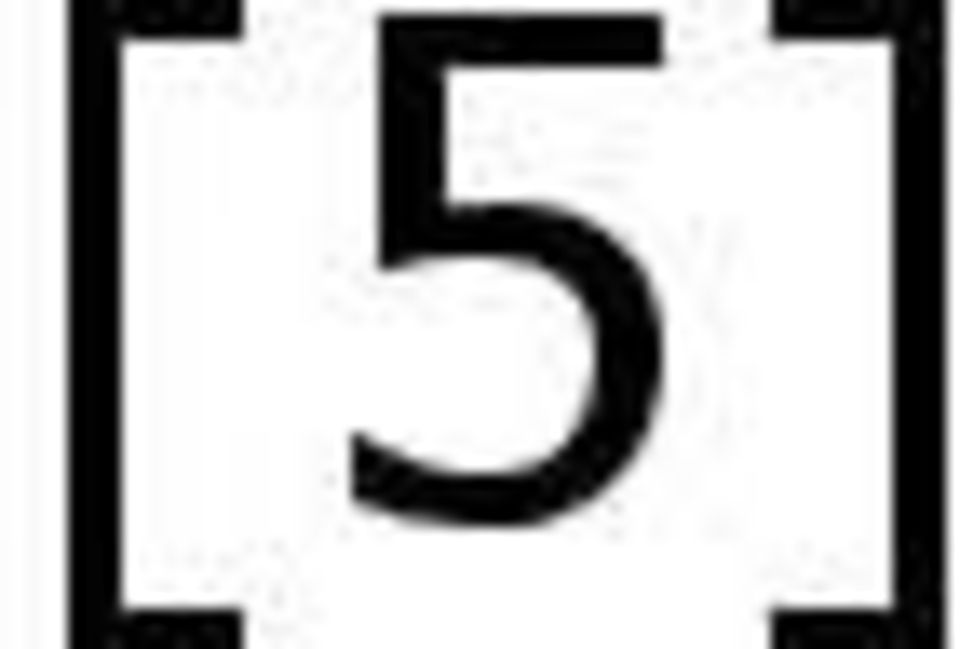

5 [5]
