1 ΜΑΝ Τεχνική προσέγγιση Γιώργος Σπηλιωτόπουλος Κοινωνία της Πληροφορίας ΑΕ Μοσχάτο,

2 Ιστορικό - Κατάσταση του έργου ΦΑΣΕΙΣ Δημοσίευση Προκήρυξης ΗΜΕΡΟΜΗΝΙΑ 3 Αυγούστου 2012 Ειδική Γραµµατεία Ψηφιακού Σχεδιασµού Διενέργεια του 28 Σεπτεµβρίου υποψήφιοι Ανάδοχοι Διαγωνισμού Αξιολόγηση των προσφορών Κατακύρωση του έργου Γενική Γραµµατεία Τηλεπικοινωνιών & Ταχυδροµείων 22 Νοεµβρίου 2013 ΟΤΕ 9 LOT 45 ΜΑΝ ΙΝΤΡΑΚΑΤ 3 LOT 23 ΜΑΝ 2

υποψήφιοι Ανάδοχοι Διαγωνισμού Αξιολόγηση των προσφορών Κατακύρωση του έργου Γενική

3 ΟΤΕ ΙΝΤΡΑΚΑΤ

4 Ιστορικό - Κατάσταση του έργου Ουσιαστικά, το έργο έχει ξεκινήσει Αλεξανδρούπολη 8/8/2012 (3) Χανιά 8/1/2013 (14) Ηράκλειο 7/2/2013 (12) Γιάννενα 2/8/2013 (6) Πάτρα 21/1/2014 (11) 46 Κτίρια ηµαρχεία, άλλα δηµοτικά κτίρια, Περ. Ενότητες, Απ. ιοικήσεις, νοσοκοµεία κλπ 70Mbps ανά ΜΑΝ Πολύτιµη η βοήθεια των τοπικών φορέων και Πανεπιστηµίων, του ΟΤΕ (ως ανάδοχος του ΣΥΖΕΥΞΙΣ Ι), αλλά, µετά την κατακύρωση του έργου και των αναδόχων του ΜΑΝ. 4

5 Ιστορικό - Κατάσταση του έργου Σηµαντικά κτίρια ασφυκτιούσαν δικτυακά µε συνδέσεις λίγων (συνήθως 2) Mbps. 5

6 Ιστορικό - Κατάσταση του έργου Στις 14/2/2014 υπογράφηκαν οι 12 συµβάσεις του έργου 6

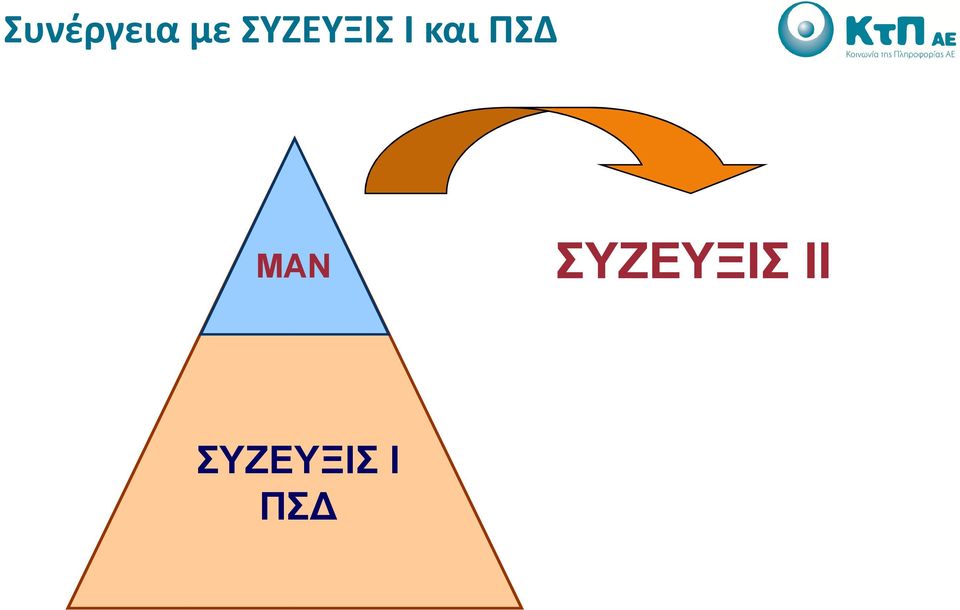

7 Συνέργεια με ΣΥΖΕΥΞΙΣ Ι και ΠΣΔ MAN ΣΥΖΕΥΞΙΣ ΙΙ ΣΥΖΕΥΞΙΣ Ι ΠΣ

8 ΣΥΖΕΥΞΙΣ συνδέσεις / κτίρια (Πυρήνας ΣΥΖΕΥΞΙΣ) αποµακρυσµένες ADSL συνδέσεις φορέων Χάλκινες συνδέσεις πρόσβασης χαµηλής ταχύτητας Προσφέρει υπηρεσίες φωνής, δεδοµένων και video Συνολικά κτίρια του ηµοσίου

500 αποµακρυσµένες ADSL συνδέσεις φορέων Χάλκινες

9 ΣΥΖΕΥΞΙΣ Ι Ίδιο πλήθος φορέων Ετήσιο λειτουργικό κόστος 19 Μ ιάρκεια Λειτουργίας <=28 µήνες (έως το ΣΥΖΕΥΞΙΣ ΙΙ) Αναβάθµιση όλων των ADSL φορέων σε 24Mbps/1Mbps Αναβάθµιση όλων των µεσαίων φορέων σε 8Μbps ιασύνδεση 1Gbps του ΣΥΖΕΥΞΙΣ µε κάθε ένα από τα 68 ΜΑΝ

όλων των ADSL φορέων σε 24Mbps/1Mbps Αναβάθµιση όλων των µεσαίων

10 Υφιστάμενη (Τεχνική) Κατάσταση Υπηρεσίες Υπηρεσίες 10

11 Υφιστάμενη (Τεχνική) Κατάσταση MAN... 11

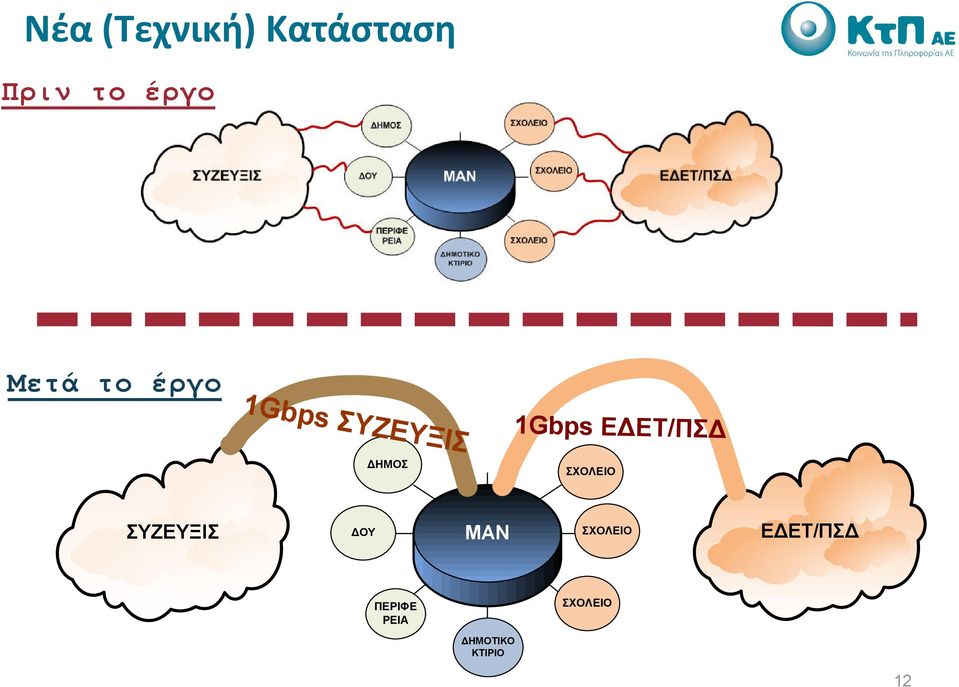

12 Νέα (Τεχνική) Κατάσταση Πριν το έργο Μετά το έργο 1Gbps ΣΥΖΕΥΞΙΣ ΗΜΟΣ 1Gbps Ε ΕΤ/ΠΣ ΣΧΟΛΕΙΟ ΣΥΖΕΥΞΙΣ ΟΥ ΜΑΝ ΣΧΟΛΕΙΟ Ε ΕΤ/ΠΣ ΠΕΡΙΦΕ ΡΕΙΑ ΣΧΟΛΕΙΟ ΗΜΟΤΙΚΟ ΚΤΙΡΙΟ 12

13 Κύριος Κόμβος ΜΑΝ Διεπαφή με ΣΥΖΕΥΞΙΣ κύριος κόµβος c κύριο δίκτυο c δίκτυο διανοµής κόµβος διανοµής ΣΥΖΕΥΞΙΣ x δίκτυο πρόσβασης x κόµβοι πρόσβασης a a a a χρήστες 13

14 Κύριος Κόμβος ΜΑΝ Διεπαφή με ΣΥΖΕΥΞΙΣ Κτίριο Κύριου Κόµβου ΜΑΝ ΣΥΖΕΥΞΙΣ L3 Switch Συγκεντρωτής 14

15 Gigabit Backhaul ΣΥΖΕΥΞΙΣ Τα 68 ΜΑΝ έχουν διαχωριστεί σε 3 περιπτώσεις: Α) Ο ΚΚ/Κ βρίσκεται σε κτίριο ΜΑΝ που ανήκει στο Ε ΕΤ. Εκεί τερµατίζει και το 1Gbps backhaul κύκλωµα του ΣΥΖΕΥΞΙΣ 7 ΜΑΝ ΚΑΒΑΛΑ ΒΟΛΟΣ ΣΕΡΡΕΣ ΠΑΤΡΑ ΙΩΑΝΝΙΝΑ ΚΕΡΚΥΡΑ ΛΑΡΙΣΑ 15

16 Διασύνδεση σε κτίριο ΕΔΕΤ Κτίριο ΑΕΙ/ΤΕΙ που είναι ΚΚ/Κ ΜΑΝ + εν απαιτείται κατασκευαστικό έργο για το 1Gbps ΣΥΖΕΥΞΙΣ, άρα ταχύτητα στην υλοποίηση + Το ΜΕ switch και το L3 switch, φιλοξενούνται σε κύριο κόµβο του ΜΑΝ 16

1Gbps ΣΥΖΕΥΞΙΣ, άρα ταχύτητα στην υλοποίηση + Το ΜΕ

17 Gigabit Backhaul ΣΥΖΕΥΞΙΣ Τα 68 ΜΑΝ έχουν διαχωριστεί σε 3 περιπτώσεις: Α) Ο ΚΚ/Κ βρίσκεται σε κτίριο ΜΑΝ που ανήκει στο Ε ΕΤ. Εκεί τερµατίζει και το 1Gbps backhaul κύκλωµα του ΣΥΖΕΥΞΙΣ 7 ΜΑΝ Β) Ο ΚΚ/Κ βρίσκεται σε κτίριο ΜΑΝ που δεν έχει κατασκευασµένη οπτική ίνα ΟΤΕ 41 ΜΑΝ ΑΓΙΟΣ ΝΙΚΟΛΑΟΣ ΙΕΡΑΠΕΤΡΑ ΘΗΒΑ ΛΙΒΑ ΕΙΑ - ΟΡΧΟΜΕΝΟΣ ΟΡΕΣΤΙΑ Α Ι ΥΜΟΤΕΙΧΟ - ΒΕΡΟΙΑ ΝΑΟΥΣΑ ΑΛΕΞΑΝ ΡΕΙΑ - ΘΑΣΟΣ ΚΙΛΚΙΣ ΠΤΟΛΕΜΑΙ Α ΓΙΑΝΝΟΥΛΗ - ΦΑΡΣΑΛΑ ΞΑΝΘΗ Ε ΕΣΣΑ - ΚΑΤΕΡΙΝΗ ΣΑΜΟΣ ΑΜΦΙΣΣΑ - ΠΟΛΥΓΥΡΟΣ ΝΑΥΠΑΚΤΟΣ ΝΑΥΠΛΙΟ - ΑΡΓΟΣ ΑΡΤΑ ΑΙΓΙΟ ΠΥΡΓΟΣ ΑΡΓΟΣΤΟΛΙ - ΣΙΚΥΩΝΙΩΝ ΚΟΡΙΝΘΟΣ ΞΥΛΟΚΑΣΤΡΟ - ΝΑΞΟΣ ΠΑΡΟΣ ΣΠΑΡΤΗ ΛΕΥΚΑ Α - ΜΕΣΣΗΝΗ ΠΡΕΒΕΖΑ ΗΡΑΚΛΕΙΟ - ΧΑΝΙΑ - ΠΡΟΣΟΤΣΑΝΗ 17

ΝΙΚΟΛΑΟΣ ΙΕΡΑΠΕΤΡΑ ΘΗΒΑ ΛΙΒΑ ΕΙΑ - ΟΡΧΟΜΕΝΟΣ ΟΡΕΣΤΙΑ Α Ι ΥΜΟΤΕΙΧΟ - ΒΕΡΟΙΑ ΝΑΟΥΣΑ ΑΛΕΞΑΝ ΡΕΙΑ - ΘΑΣΟΣ ΚΙΛΚΙΣ ΠΤΟΛΕΜΑΙ Α ΓΙΑΝΝΟΥΛΗ - ΦΑΡΣΑΛΑ ΞΑΝΘΗ Ε ΕΣΣΑ -

18 Διασύνδεση σε Κτίριο ΟΤΑ Κτίριο ΚΚ/Κ ΜΑΝ χωρίς ίνα ΟΤΕ + Το ΜΕ switch και το L3 switch, φιλοξενούνται σε κύριο κόµβο του ΜΑΝ - Χρειάζεται κατασκευαστικό έργο για όδευση ίνας, άρα καθυστέρηση στην υλοποίηση 18

σε κύριο κόµβο του ΜΑΝ - Χρειάζεται κατασκευαστικό

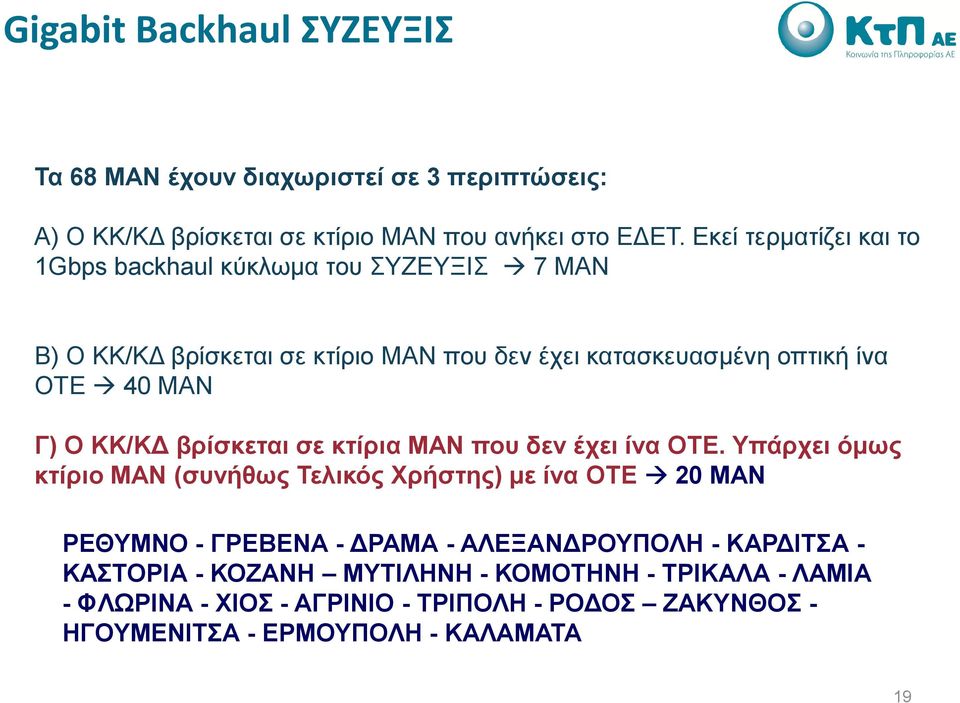

19 Gigabit Backhaul ΣΥΖΕΥΞΙΣ Τα 68 ΜΑΝ έχουν διαχωριστεί σε 3 περιπτώσεις: Α) Ο ΚΚ/Κ βρίσκεται σε κτίριο ΜΑΝ που ανήκει στο Ε ΕΤ. Εκεί τερµατίζει και το 1Gbps backhaul κύκλωµα του ΣΥΖΕΥΞΙΣ 7 ΜΑΝ Β) Ο ΚΚ/Κ βρίσκεται σε κτίριο ΜΑΝ που δεν έχει κατασκευασµένη οπτική ίνα ΟΤΕ 40 ΜΑΝ Γ) Ο ΚΚ/Κ βρίσκεται σε κτίρια ΜΑΝ που δεν έχει ίνα ΟΤΕ. Υπάρχει όµως κτίριο ΜΑΝ (συνήθως Τελικός Χρήστης) µε ίνα ΟΤΕ 20 ΜΑΝ ΡΕΘΥΜΝΟ - ΓΡΕΒΕΝΑ - ΡΑΜΑ - ΑΛΕΞΑΝ ΡΟΥΠΟΛΗ - ΚΑΡ ΙΤΣΑ - ΚΑΣΤΟΡΙΑ - ΚΟΖΑΝΗ ΜΥΤΙΛΗΝΗ - ΚΟΜΟΤΗΝΗ - ΤΡΙΚΑΛΑ - ΛΑΜΙΑ - ΦΛΩΡΙΝΑ - ΧΙΟΣ - ΑΓΡΙΝΙΟ - ΤΡΙΠΟΛΗ - ΡΟ ΟΣ ΖΑΚΥΝΘΟΣ - ΗΓΟΥΜΕΝΙΤΣΑ - ΕΡΜΟΥΠΟΛΗ - ΚΑΛΑΜΑΤΑ 19

Γ) Ο ΚΚ/Κ βρίσκεται σε κτίρια ΜΑΝ που δεν έχει ίνα ΟΤΕ.

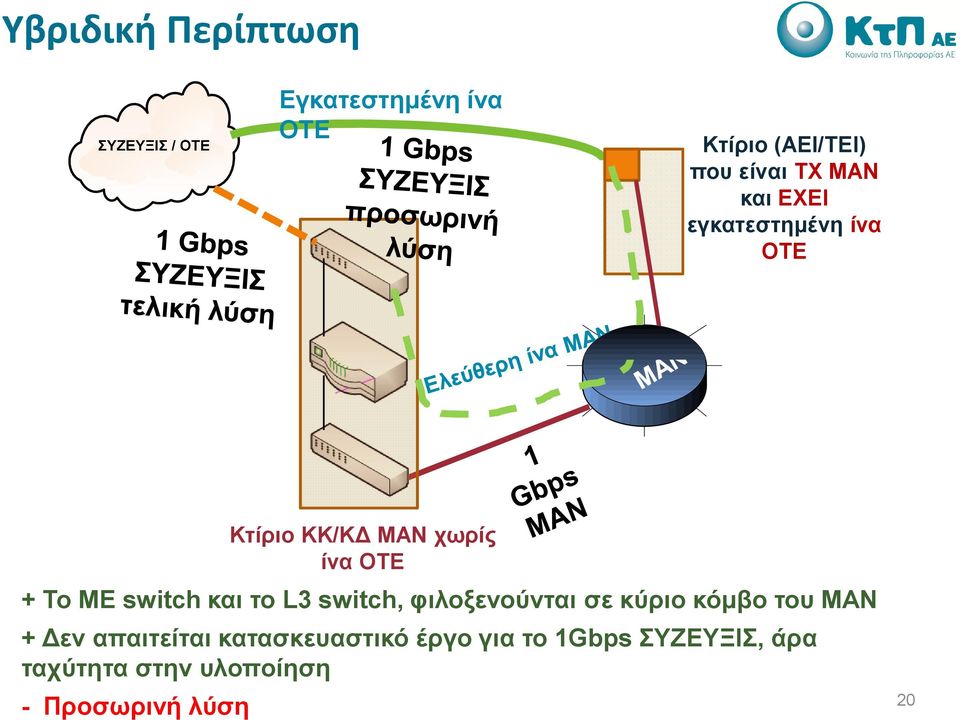

20 Υβριδική Περίπτωση Εγκατεστηµένη ίνα ΟΤΕ Κτίριο (ΑΕΙ/ΤΕΙ) που είναι ΤΧ ΜΑΝ και ΕΧΕΙ εγκατεστηµένη ίνα ΟΤΕ Κτίριο ΚΚ/Κ ΜΑΝ χωρίς ίνα ΟΤΕ + Το ΜΕ switch και το L3 switch, φιλοξενούνται σε κύριο κόµβο του ΜΑΝ + εν απαιτείται κατασκευαστικό έργο για το 1Gbps ΣΥΖΕΥΞΙΣ, άρα ταχύτητα στην υλοποίηση - Προσωρινή λύση 20

και το L3 switch, φιλοξενούνται σε κύριο κόµβο του ΜΑΝ + εν απαιτείται

21 Μετάπτωση φορέα στο ΣΥΖΕΥΞΙΣ ΣΥΖΕΥΞΙΣ ΣΥΖΕΥΞΙΣΧΧ Κτίριο Φορέα Τηλεφωνικό Κέντρο Router ΣΥΖΕΥΞΙΣ Switch ΜΑΝ ή Media Converter 21

22 Επικοινωνία με το ΣΥΖΕΥΞΙΣ ΣΥΖΕΥΞΙΣ Νοσοκοµείο VPN2 22

23 Περιφερειακά κτίρια χωρίς ΣΥΖΕΥΞΙΣ ΣΥΖΕΥΞΙΣ ΜΑΝ Φορέας ΣΥΖΕΥΞΙΣ (π.χ. ηµαρχείο) Φορέας χωρίς ΣΥΖΕΥΞΙΣ (π.χ. Τεχνική Υπηρεσία) 23

24 Συχνές ερωτήσεις Ποιο το κόστος για το ήµο και τους λοιπούς φορείς; Χρειάζονται ειδικές τεχνικές γνώσεις; Τι θα γίνει µε την παλιά γραµµή του ΣΥΖΕΥΞΙΣ; Τι κάνω αν ο router του ΣΥΖΕΥΞΙΣ δεν έχει ελεύθερη θύρα ethernet; Έχουν χαθεί τα κλειδιά από τις καµπίνες / οι κωδικοί του ενεργού εξοπλισµού Ο ενεργός εξοπλισµός δεν ρευµατοδοτείται. Τι πρέπει να κάνω; 24

25 Η συμβολή σας 1. Παράδοση κλειδιών για καµπίνες / φρεάτια και κόµβους του ΜΑΝ δικτύου σας, διευκολύνοντας την πρόσβαση των 2 εταιρειών. 2. Πρόσβαση στα switches του ΜΑΝ (username / password). 3. Πάσης φύσεως άδειες που θα απαιτηθούν για εργασίες επισκευής τµηµάτων του ΜΑΝ. 4. Ορισµός υπευθύνων του ήµου σας για τη διευκόλυνση των αναδόχων στις εργασίες τους και την πιστοποίηση της επιτυχούς εκτέλεσης των εργασιών 5. Επικαιροποίηση κτιρίων 6. Εξοπλισµός αρχικού έργου ΜΑΝ 7. Άδειες πρόσβασης σε ειδικές υπηρεσίες (π.χ. ΟY) 25

26 Μονόδρομος για την επιτυχία ΓΓΤΤ ΟΤΕ Σύζευξις ΚτΠ ΑΕ ΗΜΟΙ κ.ά. φορείς ΟΤΕ ΜΑΝ ΠΣ Intrakat Intracom Tel. 26
