1 Κεφάλαιο Υποδίκτυα και Μάσκα Υποδικτύου Σελ Γεώργιος Γιαννόπουλος ΠΕ19, ggiannop (at) sch.gr Creative Commons License 3.0 Share-Alike

2 Υποδίκτυα - Κλάσεις IP διευθύνσεων Class A: Εδώ μια IP διεύθυνση όπως πχ αντιστοιχεί σε Δίκτυο.Υπολογιστής.Υπολογιστής.Υπολογιστής Χ δίκτυο Class C: Εδώ μια IP π.χ Αντιστοιχεί σε Δίκτυο.Δίκτυο.Δίκτυο.Υπολογιστής Class B: Δίκτυο.Δίκτυο. Υπολογιστής.Υπολογιστής Παρατήρηση: Από την IP διεύθυνση μπορούμε να εξάγουμε πληροφορίες σχετικά με το δίκτυο το οποίο διευκολύνει την αποτελεσματική δρομολόγηση των IP αυτοδύναμων πακέτων.

3 Οι δρομολογητές του δικτύου Β παίρνουν τα πακέτα από το δίκτυο Α και τα δρομολογούν ελέγχοντας την 3 οκτάδα στο κατάλληλο υποδίκτυο. Υποδίκτυα Το δίκτυο Χ.Χ έχει στο εσωτερικό δύο υποδίκτυα Χ και Χ Οι Η/Υ του δικτύου Α δεν γνωρίζουν τι γίνεται στο δίκτυο Β και συνεχίζουν να δρομολογούν τα IP πακέτα προς το Χ.Χ (χωρίς να ελέγχουν την 3η οκτάδα). Έστω ένας μεγάλος οργανισμός ή εταιρία έχει ανατεθεί μια περιοχή διευθύνσεων κλάσης B την Χ.Χ -> Εσωτερικά ο οργανισμός μπορεί να χωρίσει την περιοχή διευθύνσεων ώστε η 3η ομάδα να δηλώνει ένα διαφορετικό υποδίκτυο.

4 Υποδίκτυα Η περιοχή διευθύνσεων κλάσης B Χ.Χ διαιρέθηκε σε υποδίκτυα λες και έχουν διεύθυνση κλάσης C. Ερώτηση: Ο οργανισμός δεν θα μπορούσε να πάρει περισσότερες από μια διευθύνσεις κλάσης C; Απάντηση: ΝΑΙ => αλλά θα έκανε πιο πολύπλοκη την δρομολόγηση στα υποδίκτυα γιατι θα έπρεπε να γίνονται από το εξωτερικό δίκτυο (NIC) και όχι από τον ίδιο τον οργανισμό.

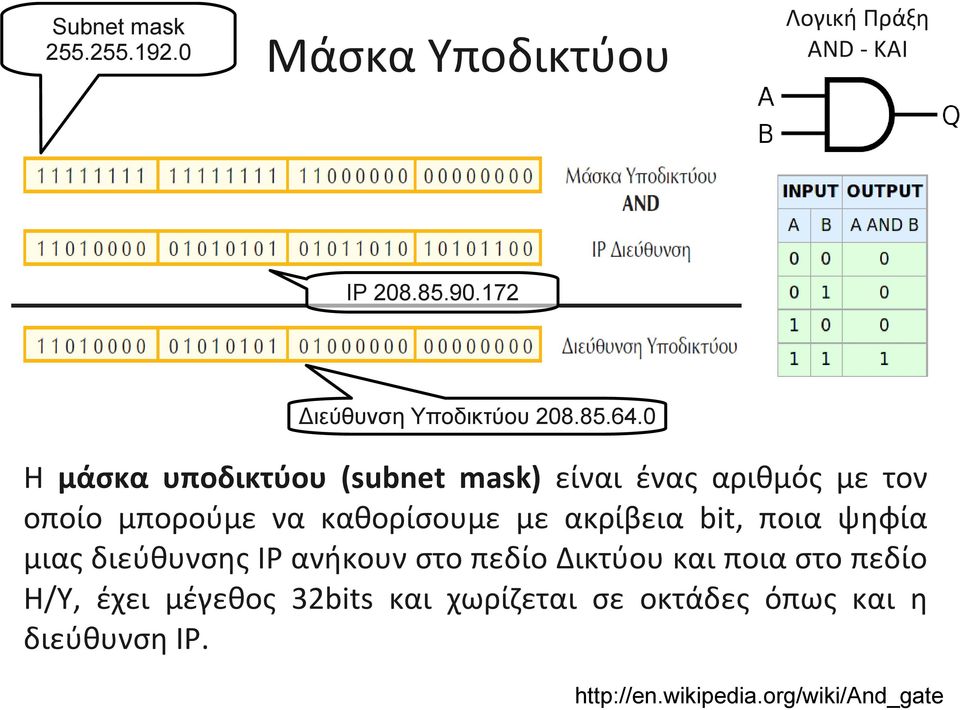

5 Subnet mask Μάσκα Υποδικτύου Λογική Πράξη AND - ΚΑΙ IP Διεύθυνση Υποδικτύου Η μάσκα υποδικτύου (subnet mask) είναι ένας αριθμός με τον οποίο μπορούμε να καθορίσουμε με ακρίβεια bit, ποια ψηφία μιας διεύθυνσης IP ανήκουν στο πεδίο Δικτύου και ποια στο πεδίο Η/Υ, έχει μέγεθος 32bits και χωρίζεται σε οκτάδες όπως και η διεύθυνση IP.

6 Παράδειγμα: Μετατροπή δεκαδικού 67 σε δυαδικό Δεκαδικός 67 Δυαδικός Ανάποδη σειρά

7 Παραδείγματα μετατροπής δυαδικού (BIN) δεκαδικό (DEC) Μετατροπές από δυαδικό <---> δεκαδικό έχετε μάθει στο Κεφάλαιο 1 Βασικές Αρχές Ψηφιακής Τεχνολογίας Β-ΕΠΑΛ.

8 Παράδειγμα Μάσκας Υποδικτύου IP διεύθυνση Όπου 1 τα αντίστοιχα ψηφία της IP ανήκουν στο δίκτυο.. Μάσκα Υποδικτύου Διεύθυνση Υποδικτύου Έστω ότι έχουμε την διεύθυνση IP: με μάσκα υποδικτύου > το δίκτυο το βρίσκουμε κάνοντας την λογική πράξη AND ΚΑΙ:

9 Εύκολος κανόνας υπολογισμού μάσκας υποδικτύου Όπου τα ψηφία της μάσκας υποδικτύου είναι 1, τα αντίστοιχα ψηφία στη διεύθυνση IP ανήκουν στο πεδίο δίκτυο.

10 Ομαδική αποστολή μηνύματος στους Η/Υ ενός υποδικτύου ( ) Στις φυσικές διευθύνσεις (MAC) όταν όλα τα 24 bits (πεδίο OUI σελ. 248 βιβλίου) είναι 1 τότε το μήνυμα πηγαίνει σε όλους του υπολογιστές του συστήματος. Όταν όλα τα bits της IP διεύθυνσης τεθούν σε 1, τότε η διεύθυνση αποτελεί ομαδική διεύθυνση του τρέχοντος δικτύου, δηλαδή το μήνυμα απευθύνεται σε όλα τα δίκτυα χαμηλότερης ιεραρχίας στο τρέχον δίκτυο. Έτσι η διεύθυνση (255 (dec) -> (bin)) δηλώνει ότι το μήνυμα προορίζεται σε όλους τους υπολογιστές του δικτύου (ανεξάρτητα από το υποδίκτυο στο οποίο βρίσκεται).

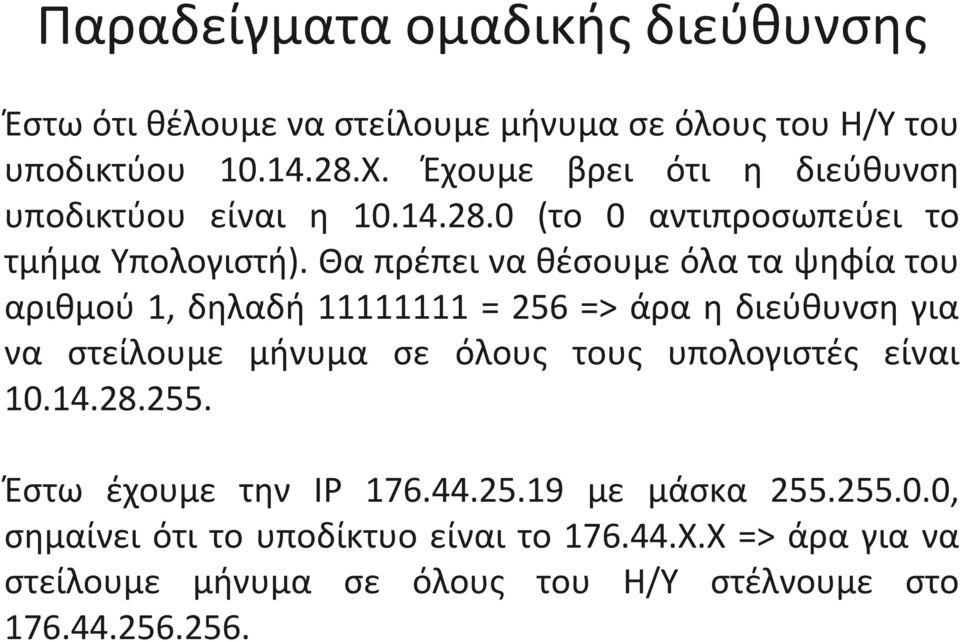

11 Παραδείγματα ομαδικής διεύθυνσης Έστω ότι θέλουμε να στείλουμε μήνυμα σε όλους του Η/Υ του υποδικτύου X. Έχουμε βρει ότι η διεύθυνση υποδικτύου είναι η (το 0 αντιπροσωπεύει το τμήμα Υπολογιστή). Θα πρέπει να θέσουμε όλα τα ψηφία του αριθμού 1, δηλαδή = 256 => άρα η διεύθυνση για να στείλουμε μήνυμα σε όλους τους υπολογιστές είναι Έστω έχουμε την IP με μάσκα , σημαίνει ότι το υποδίκτυο είναι το Χ.Χ => άρα για να στείλουμε μήνυμα σε όλους του Η/Υ στέλνουμε στο

12 Προβλήματα στο χώρο των διευθύνσεων 2 16 = H/Y 2 8 = 256 Η/Υ Η ανάπτυξη του Διαδικτύου, που σημειώθηκε τα τελευταία χρόνια, είχε ως αποτέλεσμα να εμφανιστούν τα πρώτα προβλήματα λόγω του περιορισμένου χώρου διευθύνσεων. Εταιρίες και οργανισμοί έπαιρναν διευθύνσεις κλάσεων A, B, C χωρίς να χρησιμοποιούν όλο το εκχωρημένο χώρο. Π.χ. κάποιος που ήθελε πάνω από 256 διευθύνσεις έπαιρνε Κλάση Β με διευθύνσεις χωρίς να χρησιμοποιεί τις περισσότερες από αυτές.

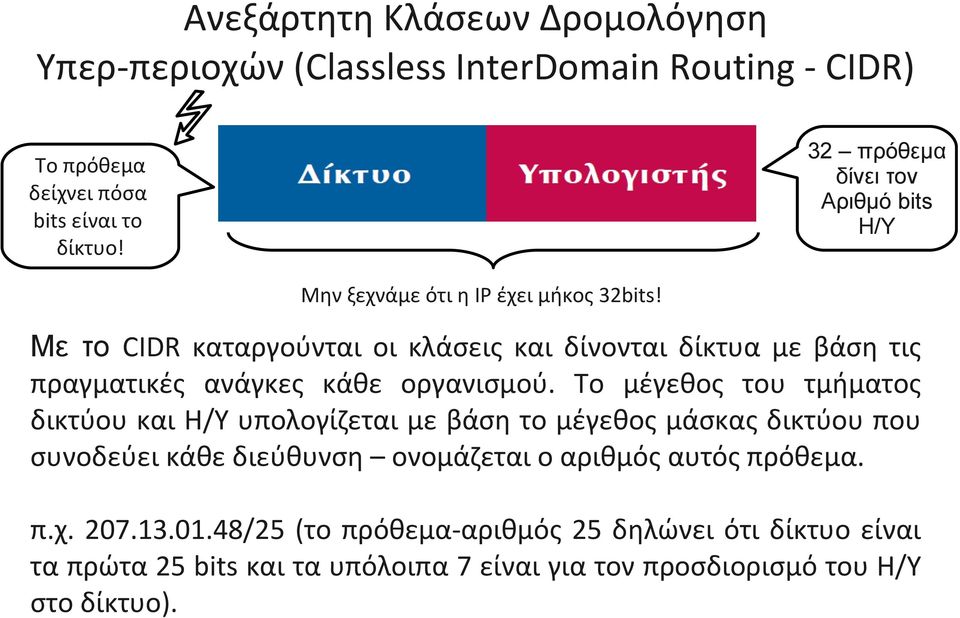

13 Ανεξάρτητη Κλάσεων Δρομολόγηση Υπερ-περιοχών (Classless InterDomain Routing - CIDR) Το πρόθεμα δείχνει πόσα bits είναι το δίκτυο! 32 πρόθεμα δίνει τον Αριθμό bits Η/Υ Μην ξεχνάμε ότι η IP έχει μήκος 32bits! Με το CIDR καταργούνται οι κλάσεις και δίνονται δίκτυα με βάση τις πραγματικές ανάγκες κάθε οργανισμού. Το μέγεθος του τμήματος δικτύου και Η/Υ υπολογίζεται με βάση το μέγεθος μάσκας δικτύου που συνοδεύει κάθε διεύθυνση ονομάζεται ο αριθμός αυτός πρόθεμα. π.χ /25 (το πρόθεμα-αριθμός 25 δηλώνει ότι δίκτυο είναι τα πρώτα 25 bits και τα υπόλοιπα 7 είναι για τον προσδιορισμό του Η/Υ στο δίκτυο).

14 CDIR: Παροχείς Υπηρεσιών Διαδικτύου (Internet Service Providers - ISPs) To CDIR φροντίζει στους παροχείς internet να παίρνουν συνεχόμενες περιοχές IP αριθμών ανάλογα με τις ανάγκες τους. Π.χ. Όταν συνδεόμαστε σπίτι στο internet με την otenet, forthnet, hol κλπ εμείς παίρνουμε διεύθυνση IP από αυτούς οι οποίοι έχουν πάρει περιοχές για χρήση από το CDIR. Από την IP διεύθυνση φαίνεται η χώρα που βρισκόμαστε συνδεδεμένοι και ο παροχέας, η πόλη κλπ.

15 Παράδειγμα φυσικής διεύθυνσης / IP / μάσκας υποδικτύου - ubuntu. Διεύθυνση IP. Μάσκα υποδικτύου. Στο command line για να δούμε τις παραπάνω πληροφορίες πληκτρολογούμε ifconfig.

16 IP διεύθυνση μάσκα υποδικτύου Windows Έναρξη -> Εκτέλεση -> γράφετε cmd -> πληκτρολογείτε ipconfig /all. Βλέπουμε την IP διεύθυνση και την μάσκα υποδικτύου.

17 Βιβλιογραφία - Ανεπίσημο βοήθημα για την Πληροφορική Γ' Πληροφορικής των ΕΠΑ.Λ του Μανώλη Κιαγιά.
