1 FUNCTIONALITY ERGONOMICS PERFECTION IN GREEN ENERGY DESIGN ENERGY SAVING LIGHTING SYSTEMS

2

3 KALFEX μικρή κατανάλωση μεγάλη διάρκεια ζωής H επαναστατική τεχνολογία (Light Emitting Diode) αξιοποιείται σήμερα σε ένα ευρύ φάσμα εφαρμογών design και αρχιτεκτονικού φωτισμού, τόσο για εσωτερικούς όσο και εξωτερικούς χώρους. Οι πρωτοποριακές λύσεις που προσφέρει η Kalfex, μια εταιρεία με ιστορία 60 ετών στον τομέα του φωτισμού, διασφαλίζουν σταθερή απόδοση, υψηλή ένταση και εξαιρετική φωτεινότητα σε μια μεγάλη ποικιλία χρωματισμών και σχεδίων. Τα βασικά πλεονεκτήματα των εφαρμογών μας συγκριτικά με άλλες πηγές φωτισμού: Μεγάλη αποτελεσματικότητα και διάρκεια ζωής (βλ. πίνακα) Σημαντική εξοικονόμηση ενέργειας (50% - 90%) Χαμηλό κόστος συντήρησης Αντοχή στη θερμότητα και το ψύχος Άψογη χρωματική σάρωση Δυνατότητα ενσωμάτωσης στα δομικά υλικά ενός κτιρίου Δεν αναπτύσσουν υψηλές θερμοκρασίες (cool beam) καταναλώνοντας περιττή ενέργεια Μπορούν να χρησιμοποιηθούν σε κλειστούς χώρους ή βιτρίνες όπου η θερμοκρασία επηρεάζει τα εκθέματα Δεν σπαταλούν ενέργεια διαχέοντας το φως προς πολλές κατευθύνσεις Είναι φιλικότερες προς το περιβάλλον Λόγω του μικρού τους μεγέθους μπορούν να χρησιμοποιηθούν σε περιορισμένους χώρους Αρχίζουν να λειτουργούν με τη μέγιστη φωτεινότητά τους Ελάχιστη μείωση απόδοσης σε άναμμα-σβήσιμο Δεν τρεμοπαίζουν Εύκολη εφαρμογή και τοποθέτηση Ιδανικά για επαγγελματικούς χώρους λόγω της μικρής κατανάλωσης, της μεγάλης διάρκειας ζωής, του χαμηλού κόστους συντήρησης και της εύκολης υλοποίησης διακοσμητικών ή αρχιτεκτονικών εφαρμογών ΔΙΑΡΚΕΙΑ ΖΩΗΣ (ώρες) ΑΠΟΤΕΛΕΣΜΑΤΙΚΟΤΗΤΑ (lm/w) Λαμπτήρας πυρακτώσεως Λαμπτήρας πυρακτώσεως 13 Λαμπτήρας αλογόνου (Halogen) Λαμπτήρας αλογόνου (Halogen) 18 Λαμπτήρας CFL (φλορέντζα) Λαμπτήρας CFL (φλορέντζα) HID (High-Intensity Discharge) HID (High-Intensity Discharge) (Light Emitting Diode) (Light Emitting Diode)

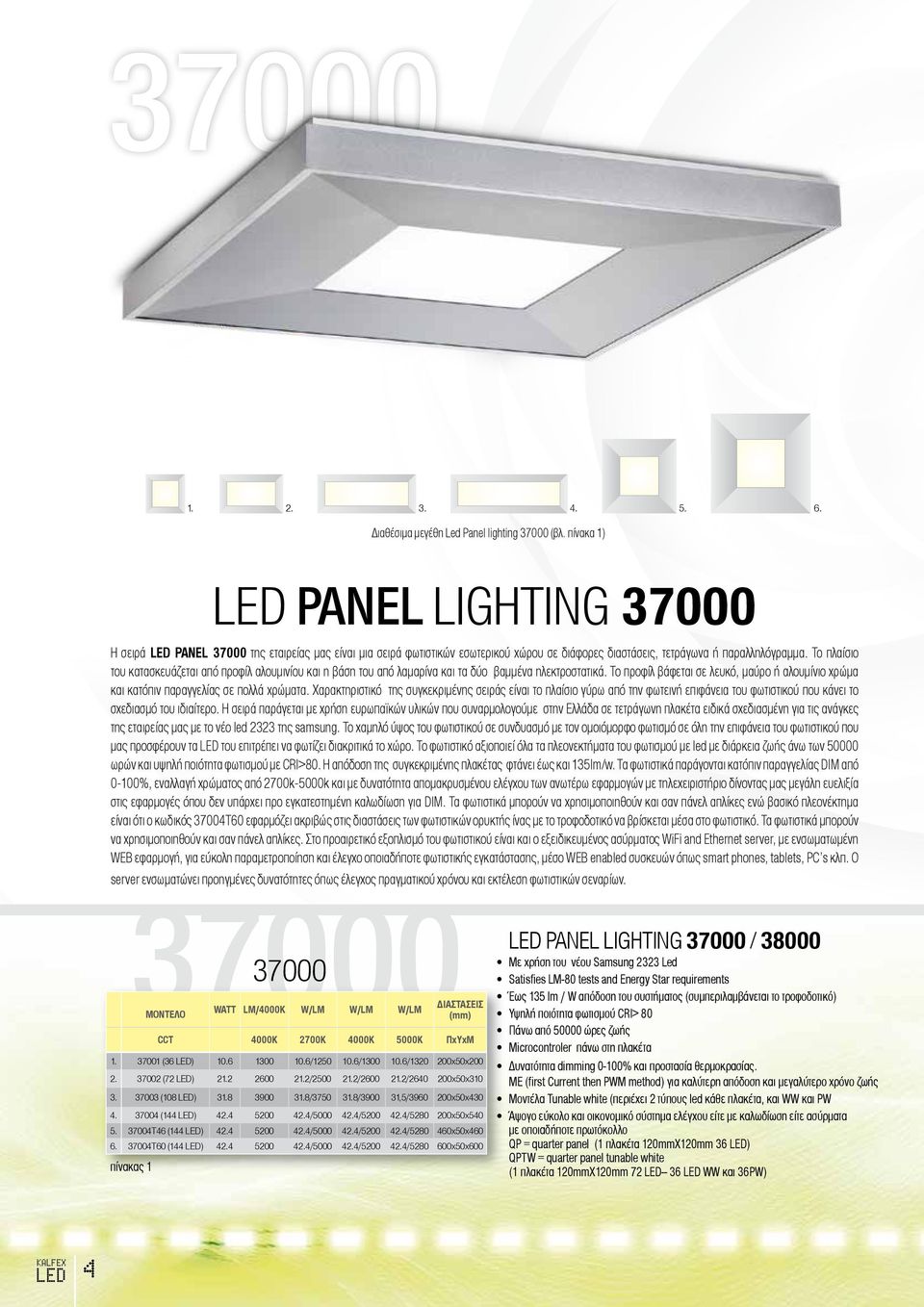

4 Διαθέσιμα μεγέθη Led Panel lighting (βλ. πίνακα 1) PANEL LIGHTING Η σειρά PANEL της εταιρείας μας είναι μια σειρά φωτιστικών εσωτερικού χώρου σε διάφορες διαστάσεις, τετράγωνα ή παραλληλόγραμμα. Το πλαίσιο του κατασκευάζεται από προφίλ αλουμινίου και η βάση του από λαμαρίνα και τα δύο βαμμένα ηλεκτροστατικά. Το προφίλ βάφεται σε λευκό, μαύρο ή αλουμίνιο χρώμα και κατόπιν παραγγελίας σε πολλά χρώματα. Χαρακτηριστικό της συγκεκριμένης σειράς είναι το πλαίσιο γύρω από την φωτεινή επιφάνεια του φωτιστικού που κάνει το σχεδιασμό του ιδιαίτερο. Η σειρά παράγεται με χρήση ευρωπαϊκών υλικών που συναρμολογούμε στην Ελλάδα σε τετράγωνη πλακέτα ειδικά σχεδιασμένη για τις ανάγκες της εταιρείας μας με το νέο led 2323 της samsung. Το χαμηλό ύψος του φωτιστικού σε συνδυασμό με τον ομοιόμορφο φωτισμό σε όλη την επιφάνεια του φωτιστικού που μας προσφέρουν τα του επιτρέπει να φωτίζει διακριτικά το χώρο. Το φωτιστικό αξιοποιεί όλα τα πλεονεκτήματα του φωτισμού με led με διάρκεια ζωής άνω των ωρών και υψηλή ποιότητα φωτισμού με CRI>80. Η απόδοση της συγκεκριμένης πλακέτας φτάνει έως και 135lm/w. Τα φωτιστικά παράγονται κατόπιν παραγγελίας DIM από 0-100%, εναλλαγή χρώματος από 2700k-5000k και με δυνατότητα απομακρυσμένου ελέγχου των ανωτέρω εφαρμογών με τηλεχειριστήριο δίνοντας μας μεγάλη ευελιξία στις εφαρμογές όπου δεν υπάρχει προ εγκατεστημένη καλωδίωση για DIM. Τα φωτιστικά μπορούν να χρησιμοποιηθούν και σαν πάνελ απλίκες ενώ βασικό πλεονέκτημα είναι ότι ο κωδικός 37004Τ60 εφαρμόζει ακριβώς στις διαστάσεις των φωτιστικών ορυκτής ίνας με το τροφοδοτικό να βρίσκεται μέσα στο φωτιστικό. Τα φωτιστικά μπορούν να χρησιμοποιηθούν και σαν πάνελ απλίκες. Στο προαιρετικό εξοπλισμό του φωτιστικού είναι και ο εξειδικευμένος ασύρματος WiFi and Ethernet server, με ενσωματωμένη WEB εφαρμογή, για εύκολη παραμετροποίηση και έλεγχο οποιαδήποτε φωτιστικής εγκατάστασης, μέσο WEB enabled συσκευών όπως smart phones, tablets, PC s κλπ. Ο server ενσωματώνει προηγμένες δυνατότητες όπως έλεγχος πραγματικού χρόνου και εκτέλεση φωτιστικών σεναρίων MOΝΤΕΛΟ WATT LM/4000K W/LM W/LM W/LM ΔΙΑΣΤΑΣΕΙΣ (mm) CCT 4000K 2700K 4000K 5000K ΠxYxM (36 ) / / / x50x (72 ) / / / x50x (108 ) / / ,5/ x50x (144 ) / / / x50x Τ46 (144 ) / / / x50x Τ60 (144 ) / / / x50x600 πίνακας 1 PANEL LIGHTING / Με χρήση του νέου Samsung 2323 Led Satisfies LM-80 tests and Energy Star requirements Έως 135 lm / W απόδοση του συστήματος (συμπεριλαμβάνεται το τροφοδοτικό) Υψηλή ποιότητα φωτισμού CRI> 80 Πάνω από ώρες ζωής Microcontroler πάνω στη πλακέτα Δυνατότητα dimming 0-100% και προστασία θερμοκρασίας. ΜΕ (first Current then PWM method) για καλύτερη απόδοση και μεγαλύτερο χρόνο ζωής Μοντέλα Tunable white (περιέχει 2 τύπους led κάθε πλακέτα, και WW και PW Άψογο εύκολο και οικονομικό σύστημα ελέγχου είτε με καλωδίωση είτε ασύρματα με οποιαδήποτε πρωτόκολλο QP = quarter panel (1 πλακέτα 120mmX120mm 36 ) QPTW = quarter panel tunable white (1 πλακέτα 120mmX120mm WW και 36PW) KALFEX 4

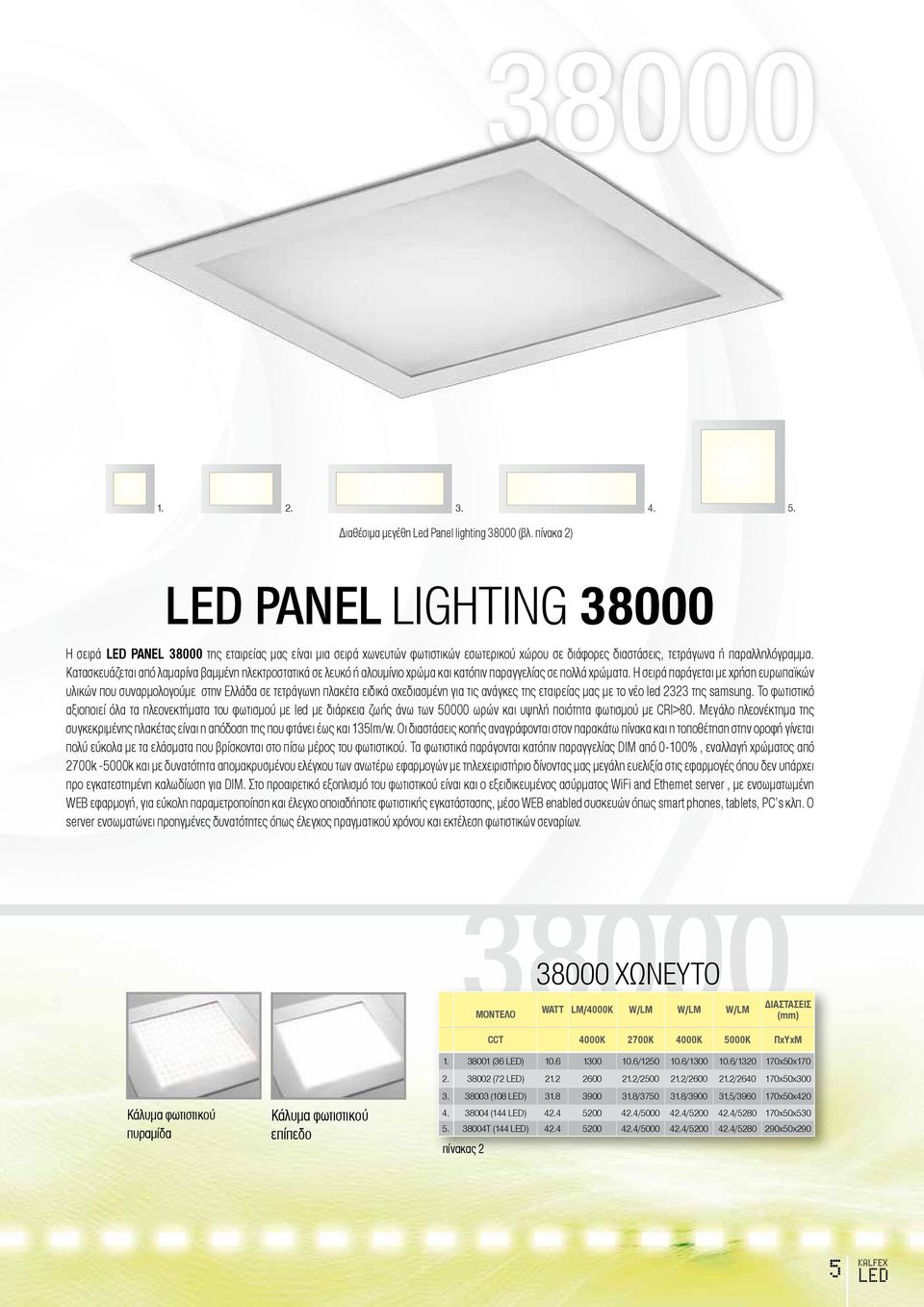

5 Διαθέσιμα μεγέθη Led Panel lighting (βλ. πίνακα 2) PANEL LIGHTING Η σειρά PANEL της εταιρείας μας είναι μια σειρά χωνευτών φωτιστικών εσωτερικού χώρου σε διάφορες διαστάσεις, τετράγωνα ή παραλληλόγραμμα. Κατασκευάζεται από λαμαρίνα βαμμένη ηλεκτροστατικά σε λευκό ή αλουμίνιο χρώμα και κατόπιν παραγγελίας σε πολλά χρώματα. Η σειρά παράγεται με χρήση ευρωπαϊκών υλικών που συναρμολογούμε στην Ελλάδα σε τετράγωνη πλακέτα ειδικά σχεδιασμένη για τις ανάγκες της εταιρείας μας με το νέο led 2323 της samsung. Το φωτιστικό αξιοποιεί όλα τα πλεονεκτήματα του φωτισμού με led με διάρκεια ζωής άνω των ωρών και υψηλή ποιότητα φωτισμού με CRI>80. Μεγάλο πλεονέκτημα της συγκεκριμένης πλακέτας είναι η απόδοση της που φτάνει έως και 135lm/w. Οι διαστάσεις κοπής αναγράφονται στον παρακάτω πίνακα και η τοποθέτηση στην οροφή γίνεται πολύ εύκολα με τα ελάσματα που βρίσκονται στο πίσω μέρος του φωτιστικού. Τα φωτιστικά παράγονται κατόπιν παραγγελίας DIM από 0-100%, εναλλαγή χρώματος από 2700k -5000k και με δυνατότητα απομακρυσμένου ελέγχου των ανωτέρω εφαρμογών με τηλεχειριστήριο δίνοντας μας μεγάλη ευελιξία στις εφαρμογές όπου δεν υπάρχει προ εγκατεστημένη καλωδίωση για DIM. Στο προαιρετικό εξοπλισμό του φωτιστικού είναι και ο εξειδικευμένος ασύρματος WiFi and Ethernet server, με ενσωματωμένη WEB εφαρμογή, για εύκολη παραμετροποίηση και έλεγχο οποιαδήποτε φωτιστικής εγκατάστασης, μέσο WEB enabled συσκευών όπως smart phones, tablets, PC s κλπ. Ο server ενσωματώνει προηγμένες δυνατότητες όπως έλεγχος πραγματικού χρόνου και εκτέλεση φωτιστικών σεναρίων MOΝΤΕΛΟ ΧΩΝΕΥΤΟ WATT LM/4000K W/LM W/LM W/LM ΔΙΑΣΤΑΣΕΙΣ (mm) CCT 4000K 2700K 4000K 5000K ΠxYxM Κάλυμα φωτιστικού πυραμίδα Κάλυμα φωτιστικού επίπεδο (36 ) / / / x50x (72 ) / / / x50x (108 ) / / ,5/ x50x (144 ) / / / x50x Τ (144 ) / / / x50x290 πίνακας 2 5 KALFEX

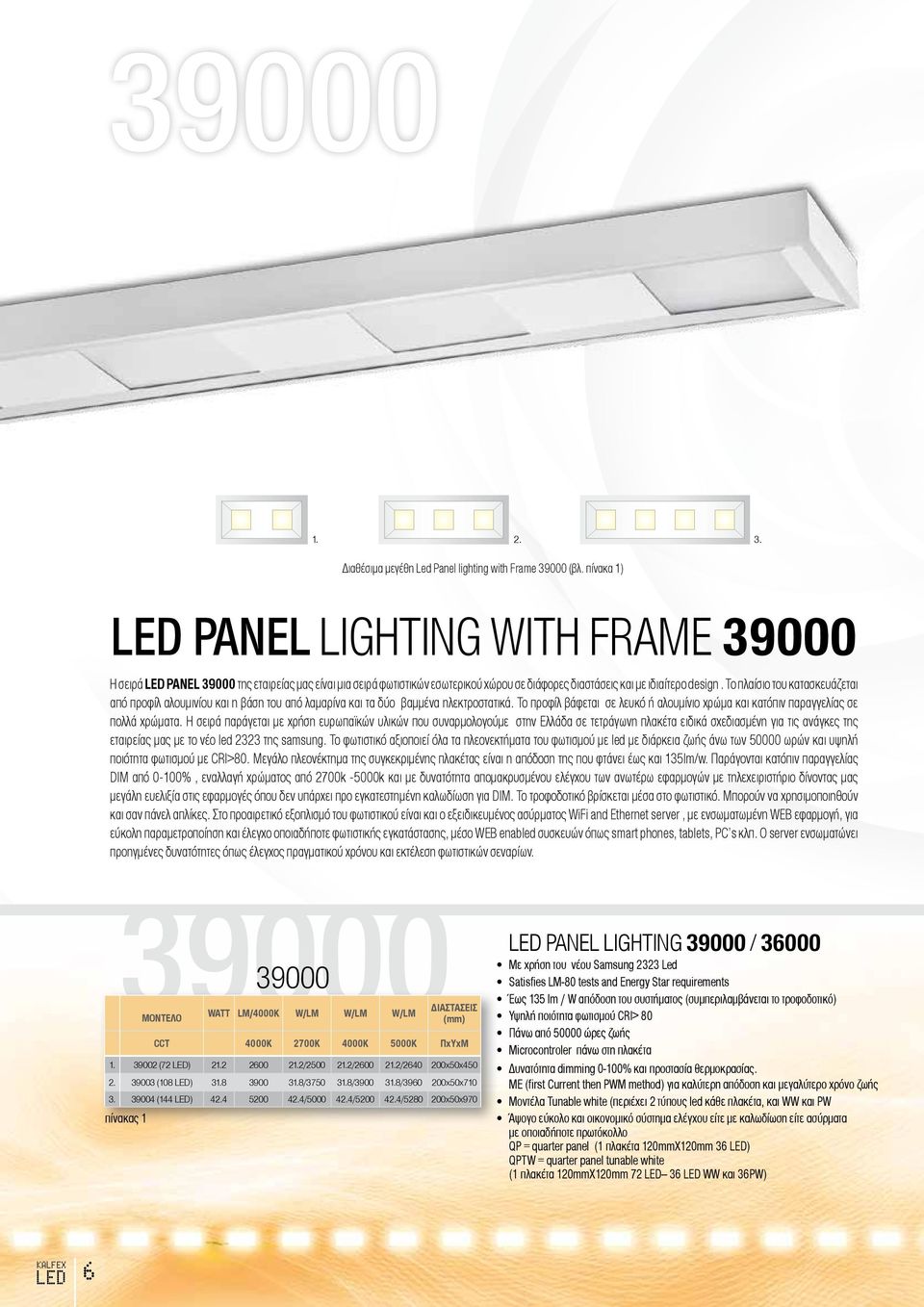

6 Διαθέσιμα μεγέθη Led Panel lighting with Frame (βλ. πίνακα 1) PANEL LIGHTING WITH FRAME Η σειρά PANEL της εταιρείας μας είναι μια σειρά φωτιστικών εσωτερικού χώρου σε διάφορες διαστάσεις και με ιδιαίτερο design. Το πλαίσιο του κατασκευάζεται από προφίλ αλουμινίου και η βάση του από λαμαρίνα και τα δύο βαμμένα ηλεκτροστατικά. Το προφίλ βάφεται σε λευκό ή αλουμίνιο χρώμα και κατόπιν παραγγελίας σε πολλά χρώματα. Η σειρά παράγεται με χρήση ευρωπαϊκών υλικών που συναρμολογούμε στην Ελλάδα σε τετράγωνη πλακέτα ειδικά σχεδιασμένη για τις ανάγκες της εταιρείας μας με το νέο led 2323 της samsung. Το φωτιστικό αξιοποιεί όλα τα πλεονεκτήματα του φωτισμού με led με διάρκεια ζωής άνω των ωρών και υψηλή ποιότητα φωτισμού με CRI>80. Μεγάλο πλεονέκτημα της συγκεκριμένης πλακέτας είναι η απόδοση της που φτάνει έως και 135lm/w. Παράγονται κατόπιν παραγγελίας DIM από 0-100%, εναλλαγή χρώματος από 2700k -5000k και με δυνατότητα απομακρυσμένου ελέγχου των ανωτέρω εφαρμογών με τηλεχειριστήριο δίνοντας μας μεγάλη ευελιξία στις εφαρμογές όπου δεν υπάρχει προ εγκατεστημένη καλωδίωση για DIM. Το τροφοδοτικό βρίσκεται μέσα στο φωτιστικό. Μπορούν να χρησιμοποιηθούν και σαν πάνελ απλίκες. Στο προαιρετικό εξοπλισμό του φωτιστικού είναι και ο εξειδικευμένος ασύρματος WiFi and Ethernet server, με ενσωματωμένη WEB εφαρμογή, για εύκολη παραμετροποίηση και έλεγχο οποιαδήποτε φωτιστικής εγκατάστασης, μέσο WEB enabled συσκευών όπως smart phones, tablets, PC s κλπ. Ο server ενσωματώνει προηγμένες δυνατότητες όπως έλεγχος πραγματικού χρόνου και εκτέλεση φωτιστικών σεναρίων MOΝΤΕΛΟ WATT LM/4000K W/LM W/LM W/LM ΔΙΑΣΤΑΣΕΙΣ (mm) CCT 4000K 2700K 4000K 5000K ΠxYxM (72 ) / / / x50x (108 ) / / / x50x (144 ) / / / x50x970 πίνακας 1 PANEL LIGHTING / Με χρήση του νέου Samsung 2323 Led Satisfies LM-80 tests and Energy Star requirements Έως 135 lm / W απόδοση του συστήματος (συμπεριλαμβάνεται το τροφοδοτικό) Υψηλή ποιότητα φωτισμού CRI> 80 Πάνω από ώρες ζωής Microcontroler πάνω στη πλακέτα Δυνατότητα dimming 0-100% και προστασία θερμοκρασίας. ΜΕ (first Current then PWM method) για καλύτερη απόδοση και μεγαλύτερο χρόνο ζωής Μοντέλα Tunable white (περιέχει 2 τύπους led κάθε πλακέτα, και WW και PW Άψογο εύκολο και οικονομικό σύστημα ελέγχου είτε με καλωδίωση είτε ασύρματα με οποιαδήποτε πρωτόκολλο QP = quarter panel (1 πλακέτα 120mmX120mm 36 ) QPTW = quarter panel tunable white (1 πλακέτα 120mmX120mm WW και 36PW) KALFEX KALFEX 6

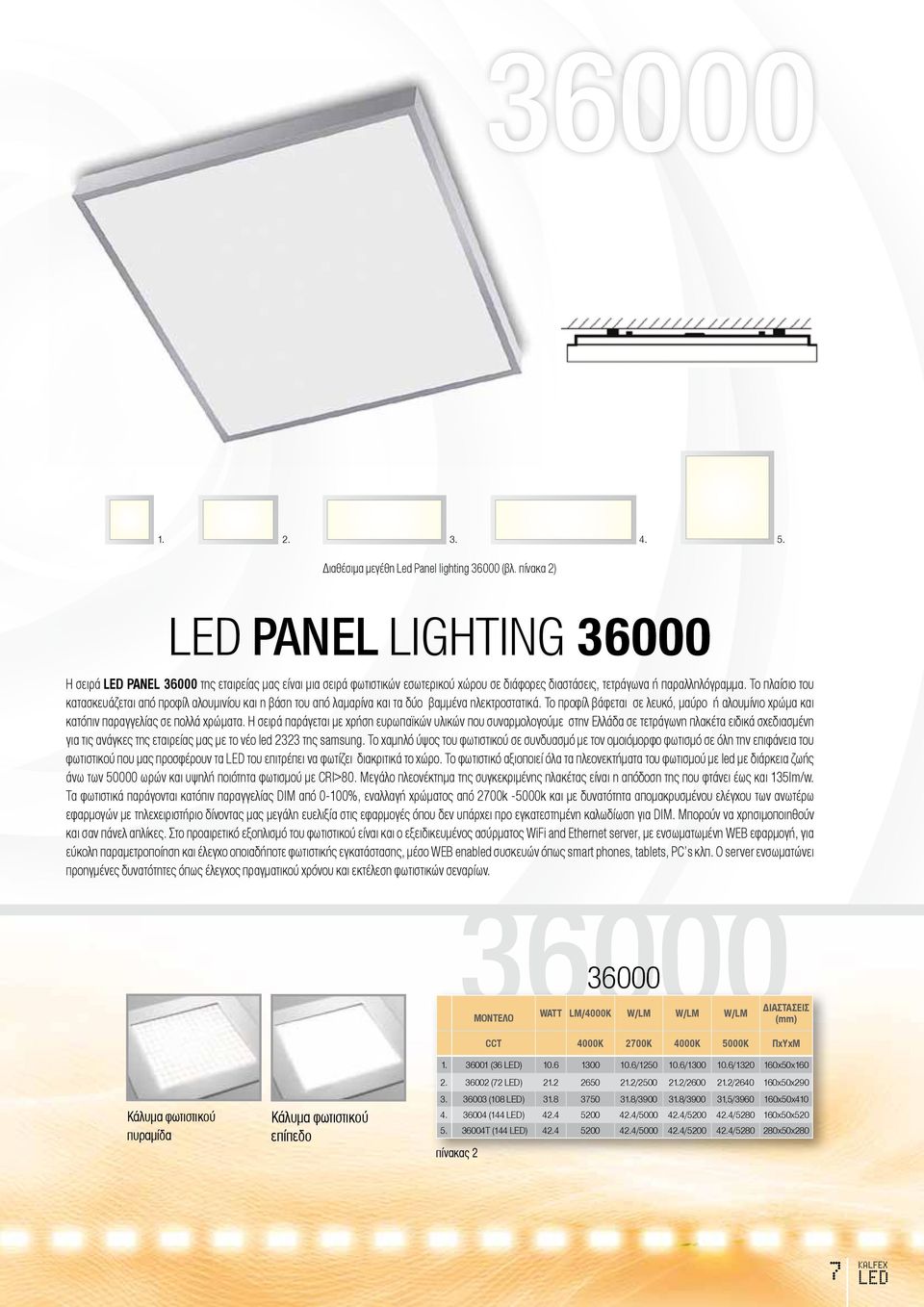

7 Διαθέσιμα μεγέθη Led Panel lighting (βλ. πίνακα 2) PANEL LIGHTING Η σειρά PANEL της εταιρείας μας είναι μια σειρά φωτιστικών εσωτερικού χώρου σε διάφορες διαστάσεις, τετράγωνα ή παραλληλόγραμμα. Το πλαίσιο του κατασκευάζεται από προφίλ αλουμινίου και η βάση του από λαμαρίνα και τα δύο βαμμένα ηλεκτροστατικά. Το προφίλ βάφεται σε λευκό, μαύρο ή αλουμίνιο χρώμα και κατόπιν παραγγελίας σε πολλά χρώματα. Η σειρά παράγεται με χρήση ευρωπαϊκών υλικών που συναρμολογούμε στην Ελλάδα σε τετράγωνη πλακέτα ειδικά σχεδιασμένη για τις ανάγκες της εταιρείας μας με το νέο led 2323 της samsung. Το χαμηλό ύψος του φωτιστικού σε συνδυασμό με τον ομοιόμορφο φωτισμό σε όλη την επιφάνεια του φωτιστικού που μας προσφέρουν τα του επιτρέπει να φωτίζει διακριτικά το χώρο. Το φωτιστικό αξιοποιεί όλα τα πλεονεκτήματα του φωτισμού με led με διάρκεια ζωής άνω των ωρών και υψηλή ποιότητα φωτισμού με CRI>80. Μεγάλο πλεονέκτημα της συγκεκριμένης πλακέτας είναι η απόδοση της που φτάνει έως και 135lm/w. Τα φωτιστικά παράγονται κατόπιν παραγγελίας DIM από 0-100%, εναλλαγή χρώματος από 2700k -5000k και με δυνατότητα απομακρυσμένου ελέγχου των ανωτέρω εφαρμογών με τηλεχειριστήριο δίνοντας μας μεγάλη ευελιξία στις εφαρμογές όπου δεν υπάρχει προ εγκατεστημένη καλωδίωση για DIM. Μπορούν να χρησιμοποιηθούν και σαν πάνελ απλίκες. Στο προαιρετικό εξοπλισμό του φωτιστικού είναι και ο εξειδικευμένος ασύρματος WiFi and Ethernet server, με ενσωματωμένη WEB εφαρμογή, για εύκολη παραμετροποίηση και έλεγχο οποιαδήποτε φωτιστικής εγκατάστασης, μέσο WEB enabled συσκευών όπως smart phones, tablets, PC s κλπ. Ο server ενσωματώνει προηγμένες δυνατότητες όπως έλεγχος πραγματικού χρόνου και εκτέλεση φωτιστικών σεναρίων MOΝΤΕΛΟ WATT LM/4000K W/LM W/LM W/LM ΔΙΑΣΤΑΣΕΙΣ (mm) CCT 4000K 2700K 4000K 5000K ΠxYxM Κάλυμα φωτιστικού πυραμίδα Κάλυμα φωτιστικού επίπεδο (36 ) / / / x50x (72 ) / / / x50x (108 ) / / ,5/ x50x (144 ) / / / x50x Τ (144 ) / / / x50x280 πίνακας 2 KALFEX 7 KALFEX

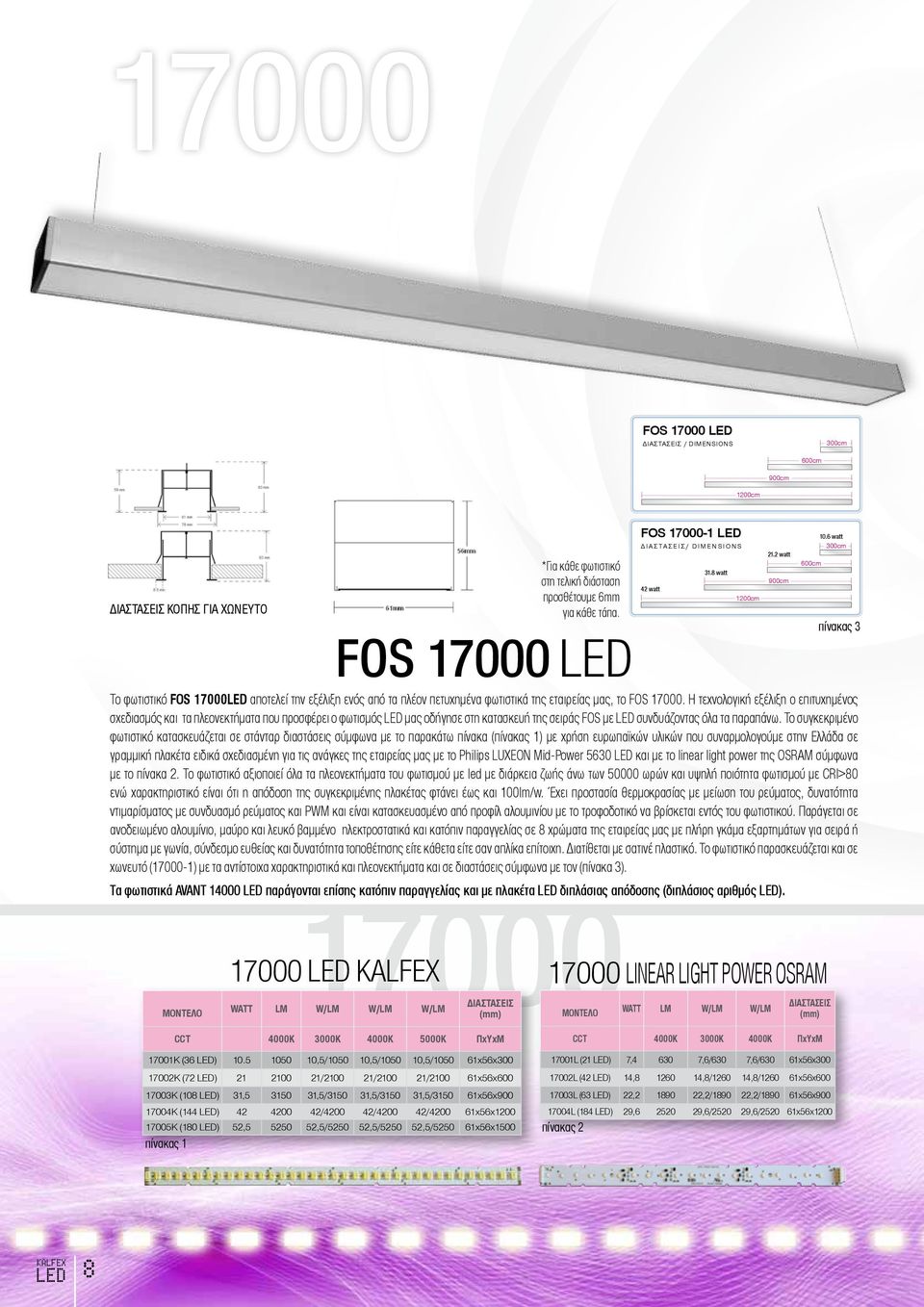

8 17000 FOS ΔΙΑΣΤΑΣΕΙΣ / DIMENSIONS 300cm 600cm 900cm 1200cm ΔΙΑΣΤΑΣΕΙΣ ΚΟΠΗΣ ΓΙΑ ΧΩΝΕΥΤΟ *Για κάθε φωτιστικό στη τελική διάσταση προσθέτουμε 6mm για κάθε τάπα. FOS Το φωτιστικό FOS αποτελεί την εξέλιξη ενός από τα πλέον πετυχημένα φωτιστικά της εταιρείας μας, το FOS Η τεχνολογική εξέλιξη ο επιτυχημένος σχεδιασμός και τα πλεονεκτήματα που προσφέρει ο φωτισμός μας οδήγησε στη κατασκευή της σειράς FOS με συνδυάζοντας όλα τα παραπάνω. Το συγκεκριμένο φωτιστικό κατασκευάζεται σε στάνταρ διαστάσεις σύμφωνα με το παρακάτω πίνακα (πίνακας 1) με χρήση ευρωπαϊκών υλικών που συναρμολογούμε στην Ελλάδα σε γραμμική πλακέτα ειδικά σχεδιασμένη για τις ανάγκες της εταιρείας μας με το Philips LUXEON Mid-Power 5630 και με το linear light power της OSRAM σύμφωνα με το πίνακα 2. Το φωτιστικό αξιοποιεί όλα τα πλεονεκτήματα του φωτισμού με led με διάρκεια ζωής άνω των ωρών και υψηλή ποιότητα φωτισμού με CRI>80 ενώ χαρακτηριστικό είναι ότι η απόδοση της συγκεκριμένης πλακέτας φτάνει έως και 100lm/w. Έχει προστασία θερμοκρασίας με μείωση του ρεύματος, δυνατότητα ντιμαρίσματος με συνδυασμό ρεύματος και PWM και είναι κατασκευασμένο από προφίλ αλουμινίου με το τροφοδοτικό να βρίσκεται εντός του φωτιστικού. Παράγεται σε ανοδειωμένο αλουμίνιο, μαύρο και λευκό βαμμένο ηλεκτροστατικά και κατόπιν παραγγελίας σε 8 χρώματα της εταιρείας μας με πλήρη γκάμα εξαρτημάτων για σειρά ή σύστημα με γωνία, σύνδεσμο ευθείας και δυνατότητα τοποθέτησης είτε κάθετα είτε σαν απλίκα επίτοιχη. Διατίθεται με σατινέ πλαστικό. Το φωτιστικό παρασκευάζεται και σε χωνευτό ( ) με τα αντίστοιχα χαρακτηριστικά και πλεονεκτήματα και σε διαστάσεις σύμφωνα με τον (πίνακα 3). Τα φωτιστικά AVANT παράγονται επίσης κατόπιν παραγγελίας και με πλακέτα διπλάσιας απόδοσης (διπλάσιος αριθμός ). MOΝΤΕΛΟ KALFEX WATT LM W/LM W/LM W/LM ΔΙΑΣΤΑΣΕΙΣ (mm) LINEAR LIGHT POWER OSRAM MOΝΤΕΛΟ FOS Δ Ι Α Σ ΤΑ Σ Ε Ι Σ / D I M E N S I O N S 42 watt 31.8 watt 1200cm WATT LM W/LM W/LM 21.2 watt 900cm 600cm ΔΙΑΣΤΑΣΕΙΣ (mm) 10.6 watt 300cm πίνακας 3 CCT 4000K 3000K 4000K 5000K ΠxYxM 17001K (36 ) ,5/ ,5/ ,5/ x56x K (72 ) / / / x56x K (108 ) 31, ,5/ ,5/ ,5/ x56x K (144 ) / / / x56x K (180 ) 52, ,5/ ,5/ ,5/ x56x1500 πίνακας 1 CCT 4000K 3000K 4000K ΠxYxM 17001L (21 ) 7, ,6/630 7,6/630 61x56x L (42 ) 14, ,8/ ,8/ x56x L (63 ) 22, ,2/ ,2/ x56x L (184 ) 29, ,6/ ,6/ x56x1200 πίνακας 2 KALFEX 8

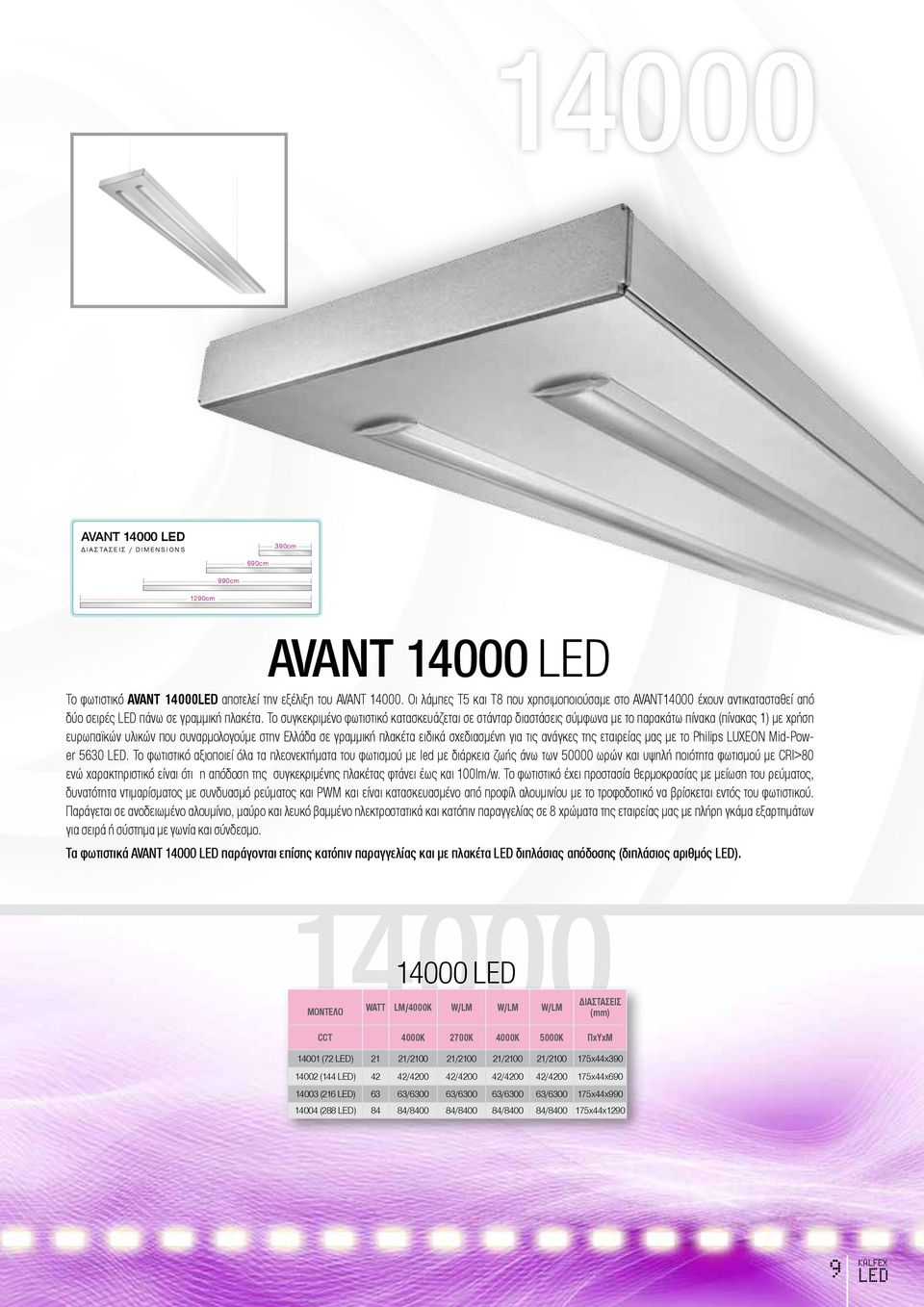

9 14000 AVANT Δ Ι Α Σ ΤΑ Σ Ε Ι Σ / D I M E N S I O N S 690cm 390cm 990cm 1290cm AVANT Το φωτιστικό AVANT αποτελεί την εξέλιξη του AVANT Οι λάμπες Τ5 και Τ8 που χρησιμοποιούσαμε στο AVANT14000 έχουν αντικατασταθεί από δύο σειρές πάνω σε γραμμική πλακέτα. Το συγκεκριμένο φωτιστικό κατασκευάζεται σε στάνταρ διαστάσεις σύμφωνα με το παρακάτω πίνακα (πίνακας 1) με χρήση ευρωπαϊκών υλικών που συναρμολογούμε στην Ελλάδα σε γραμμική πλακέτα ειδικά σχεδιασμένη για τις ανάγκες της εταιρείας μας με το Philips LUXEON Mid-Power Το φωτιστικό αξιοποιεί όλα τα πλεονεκτήματα του φωτισμού με led με διάρκεια ζωής άνω των ωρών και υψηλή ποιότητα φωτισμού με CRI>80 ενώ χαρακτηριστικό είναι ότι η απόδοση της συγκεκριμένης πλακέτας φτάνει έως και 100lm/w. Το φωτιστικό έχει προστασία θερμοκρασίας με μείωση του ρεύματος, δυνατότητα ντιμαρίσματος με συνδυασμό ρεύματος και PWM και είναι κατασκευασμένο από προφίλ αλουμινίου με το τροφοδοτικό να βρίσκεται εντός του φωτιστικού. Παράγεται σε ανοδειωμένο αλουμίνιο, μαύρο και λευκό βαμμένο ηλεκτροστατικά και κατόπιν παραγγελίας σε 8 χρώματα της εταιρείας μας με πλήρη γκάμα εξαρτημάτων για σειρά ή σύστημα με γωνία και σύνδεσμο. Τα φωτιστικά AVANT παράγονται επίσης κατόπιν παραγγελίας και με πλακέτα διπλάσιας απόδοσης (διπλάσιος αριθμός ) MOΝΤΕΛΟ WATT LM/4000K W/LM W/LM W/LM ΔΙΑΣΤΑΣΕΙΣ (mm) CCT 4000K 2700K 4000K 5000K ΠxYxM (72 ) 21 21/ / / / x44x (144 ) 42 42/ / / / x44x (216 ) 63 63/ / / / x44x (288 ) 84 84/ / / / x44x KALFEX

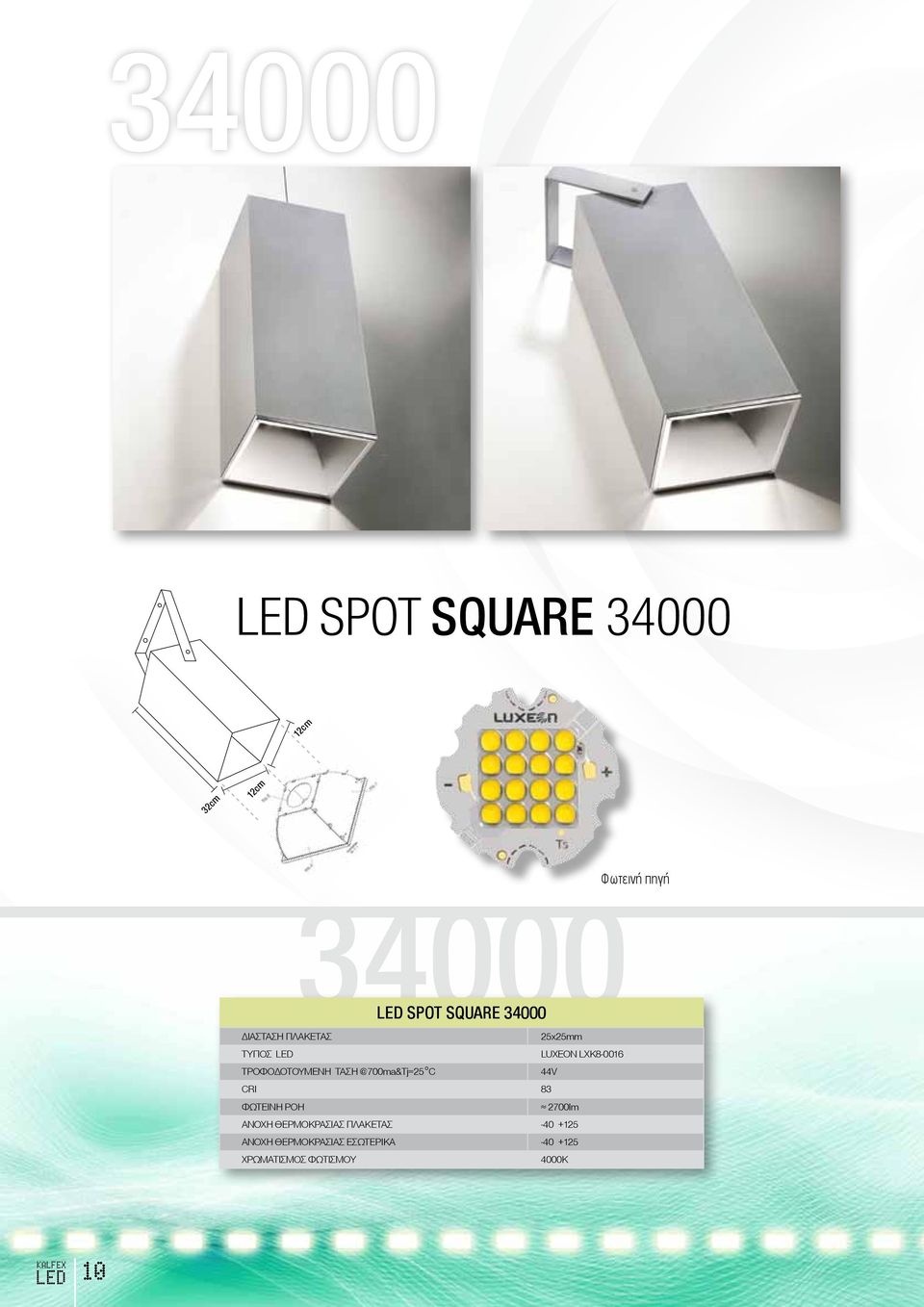

10 34000 SPOT SQUARE cm 32cm 12cm SPOT SQUARE Φωτεινή πηγή ΔΙΑΣΤΑΣΗ ΠΛΑΚΕΤΑΣ 25x25mm ΤΥΠΟΣ LUXEON LXK ΤΡΟΦΟΔΟΤΟΥΜΕΝΗ C 44V CRI 83 ΦΩΤΕΙΝΗ ΡΟΗ 2700lm ΑΝΟΧΗ ΘΕΡΜΟΚΡΑΣΙΑΣ ΠΛΑΚΕΤΑΣ ΑΝΟΧΗ ΘΕΡΜΟΚΡΑΣΙΑΣ ΕΣΩΤΕΡΙΚΑ ΧΡΩΜΑΤΙΣΜΟΣ ΦΩΤΙΣΜΟΥ 4000Κ KALFEX 10

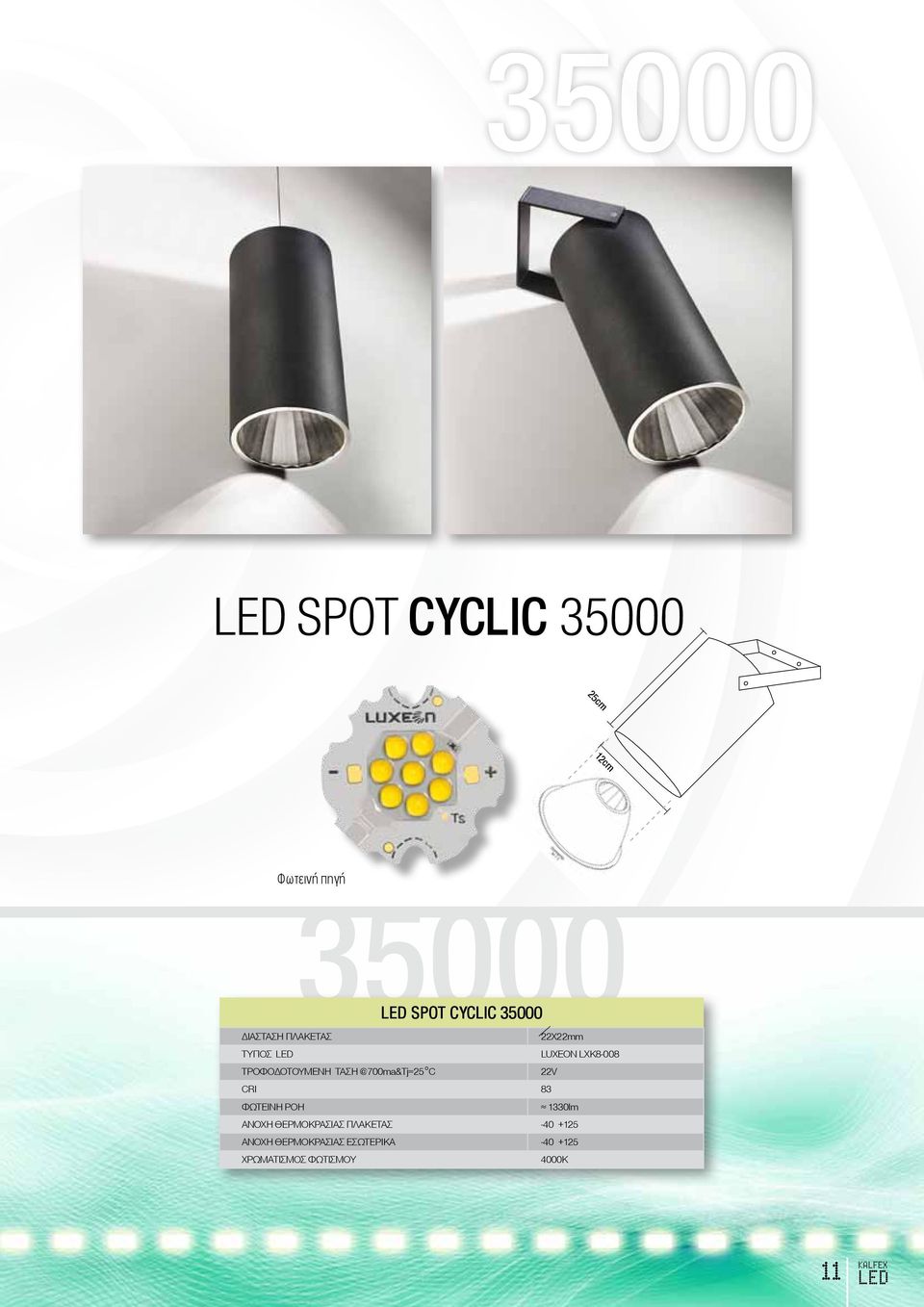

11 25cm 12cm SPOT CYCLIC SPOT CYCLIC Φωτεινή πηγή ΔΙΑΣΤΑΣΗ ΠΛΑΚΕΤΑΣ 22X22mm ΤΥΠΟΣ LUXEON LXK8-008 ΤΡΟΦΟΔΟΤΟΥΜΕΝΗ C 22V CRI 83 ΦΩΤΕΙΝΗ ΡΟΗ 1330lm ΑΝΟΧΗ ΘΕΡΜΟΚΡΑΣΙΑΣ ΠΛΑΚΕΤΑΣ ΑΝΟΧΗ ΘΕΡΜΟΚΡΑΣΙΑΣ ΕΣΩΤΕΡΙΚΑ ΧΡΩΜΑΤΙΣΜΟΣ ΦΩΤΙΣΜΟΥ 4000Κ 11 KALFEX

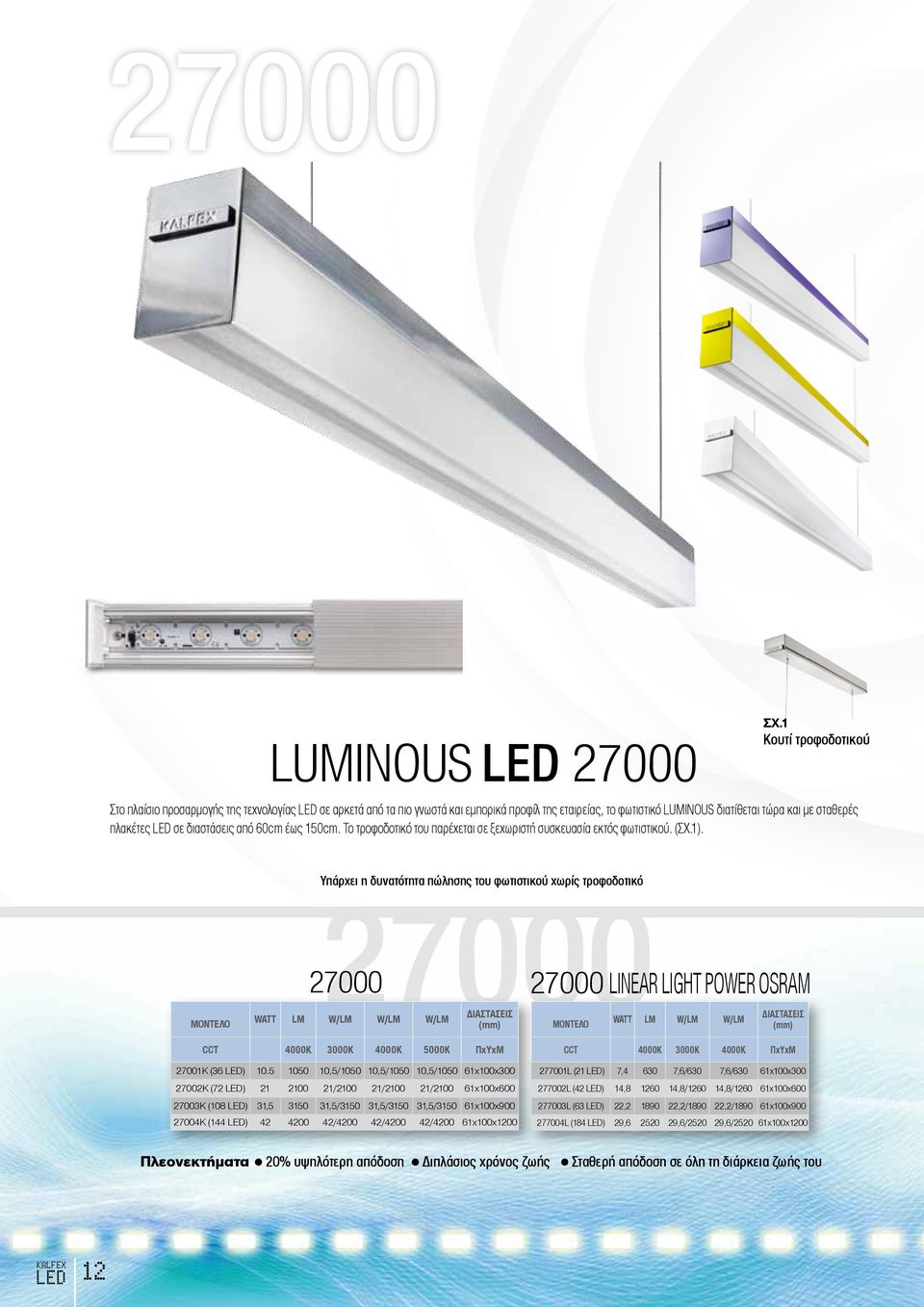

12 27000 LUMINOUS ΣΧ.1 Κουτί τροφοδοτικού Στο πλαίσιο προσαρμογής της τεχνολογίας σε αρκετά από τα πιο γνωστά και εμπορικά προφίλ της εταιρείας, το φωτιστικό LUMINOUS διατίθεται τώρα και με σταθερές πλακέτες σε διαστάσεις από 60cm έως 150cm. Το τροφοδοτικό του παρέχεται σε ξεχωριστή συσκευασία εκτός φωτιστικού. (ΣΧ.1). MOΝΤΕΛΟ Υπάρχει η δυνατότητα πώλησης του φωτιστικού χωρίς τροφοδοτικό WATT LM W/LM W/LM W/LM ΔΙΑΣΤΑΣΕΙΣ (mm) MOΝΤΕΛΟ WATT LM W/LM W/LM LINEAR LIGHT POWER OSRAM ΔΙΑΣΤΑΣΕΙΣ (mm) CCT 4000K 3000K 4000K 5000K ΠxYxM 27001K (36 ) ,5/ ,5/ ,5/ x100x K (72 ) / / / x100x K (108 ) 31, ,5/ ,5/ ,5/ x100x K (144 ) / / / x100x1200 CCT 4000K 3000K 4000K ΠxYxM L (21 ) 7, ,6/630 7,6/630 61x100x L (42 ) 14, ,8/ ,8/ x100x L (63 ) 22, ,2/ ,2/ x100x L (184 ) 29, ,6/ ,6/ x100x1200 Πλεονεκτήματα 20% υψηλότερη απόδοση Διπλάσιος χρόνος ζωής Σταθερή απόδοση σε όλη τη διάρκεια ζωής του KALFEX 12

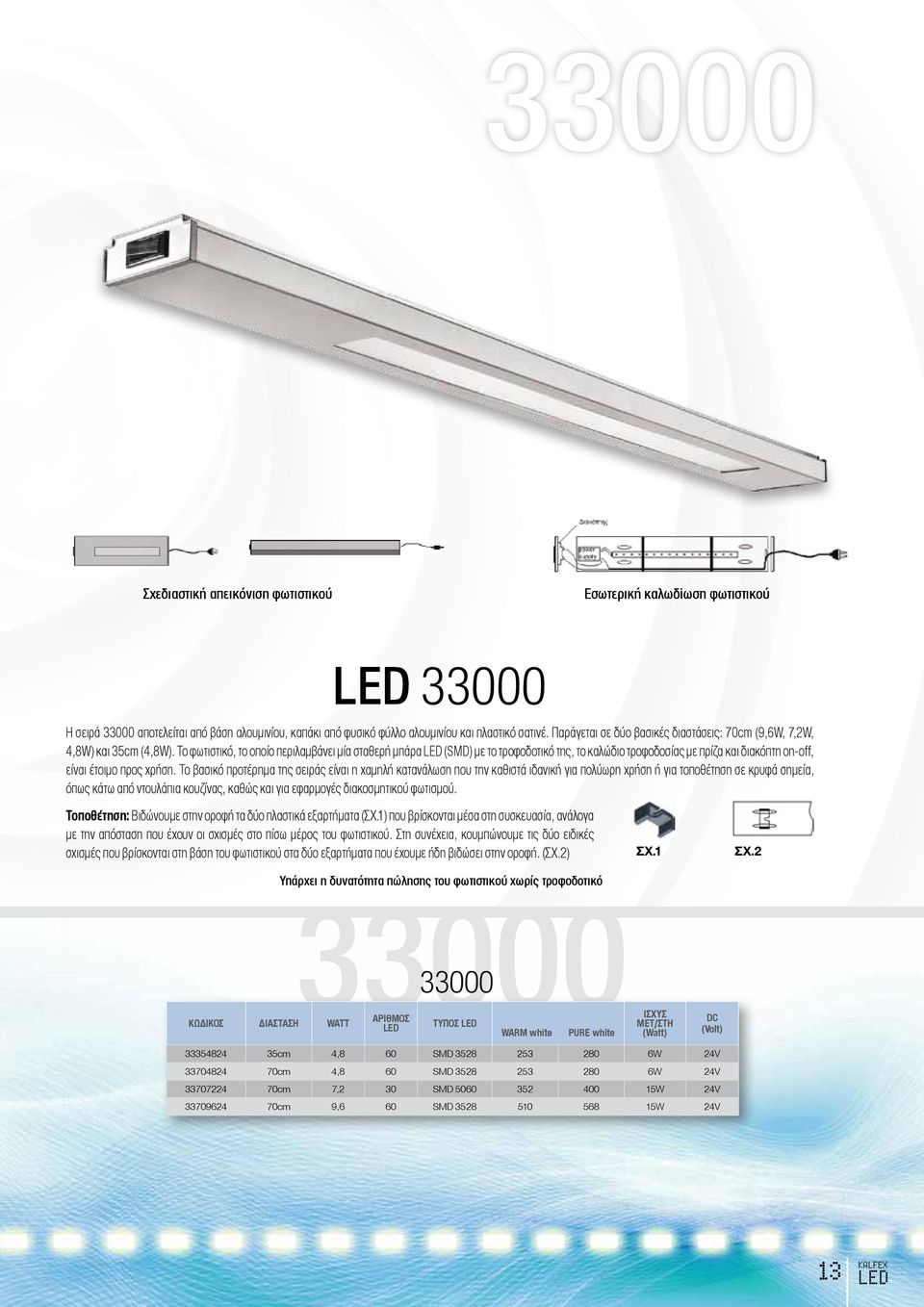

13 33000 Σχεδιαστική απεικόνιση φωτιστικού Εσωτερική καλωδiωση φωτιστικού Η σειρά αποτελείται από βάση αλουμινίου, καπάκι από φυσικό φύλλο αλουμινίου και πλαστικό σατινέ. Παράγεται σε δύο βασικές διαστάσεις: 70cm (9,6W, 7,2W, 4,8W) και 35cm (4,8W). Το φωτιστικό, το οποίο περιλαμβάνει μία σταθερή μπάρα (SMD) με το τροφοδοτικό της, το καλώδιο τροφοδοσίας με πρίζα και διακόπτη on-off, είναι έτοιμο προς χρήση. Το βασικό προτέρημα της σειράς είναι η χαμηλή κατανάλωση που την καθιστά ιδανική για πολύωρη χρήση ή για τοποθέτηση σε κρυφά σημεία, όπως κάτω από ντουλάπια κουζίνας, καθώς και για εφαρμογές διακοσμητικού φωτισμού. Τοποθέτηση: Βιδώνουμε στην οροφή τα δύο πλαστικά εξαρτήματα (ΣΧ.1) που βρίσκονται μέσα στη συσκευασία, ανάλογα με την απόσταση που έχουν οι σχισμές στο πίσω μέρος του φωτιστικού. Στη συνέχεια, κουμπώνουμε τις δύο ειδικές σχισμές που βρίσκονται στη βάση του φωτιστικού στα δύο εξαρτήματα που έχουμε ήδη βιδώσει στην οροφή. (ΣΧ.2) Υπάρχει η δυνατότητα πώλησης του φωτιστικού χωρίς τροφοδοτικό ΚΩΔΙΚΟΣ ΔΙΑΣΤΑΣΗ WATT ΑΡΙΘΜΟΣ TΥΠΟΣ WARM white PURE white ΣΧ.1 ΙΣΧΥΣ ΜΕΤ/ΣΤΗ (Watt) DC (Volt) cm 4,8 60 SMD W 24V cm 4,8 60 SMD W 24V cm 7,2 30 SMD W 24V cm 9,6 60 SMD W 24V ΣΧ.2 13 KALFEX

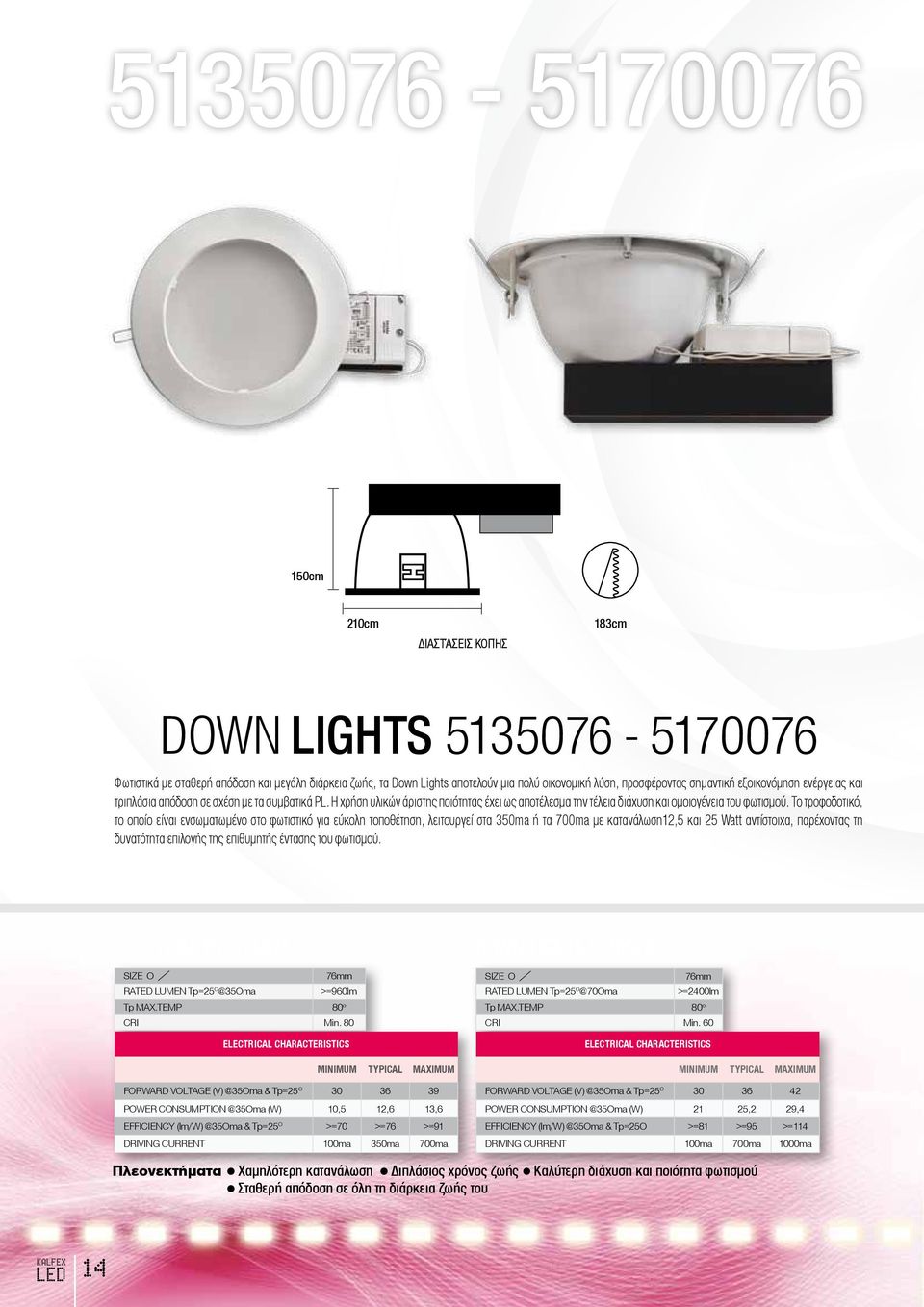

14 cm 210cm ΔΙΑΣΤΆΣΕΙΣ ΚΟΠΉΣ 183cm DOWN LIGHTS Φωτιστικά με σταθερή απόδοση και μεγάλη διάρκεια ζωής, τα Down Lights αποτελούν μια πολύ οικονομική λύση, προσφέροντας σημαντική εξοικονόμηση ενέργειας και τριπλάσια απόδοση σε σχέση με τα συμβατικά PL. Η χρήση υλικών άριστης ποιότητας έχει ως αποτέλεσμα την τέλεια διάχυση και ομοιογένεια του φωτισμού. Το τροφοδοτικό, το οποίο είναι ενσωματωμένο στο φωτιστικό για εύκολη τοποθέτηση, λειτουργεί στα 350ma ή τα 700ma με κατανάλωση12,5 και 25 Watt αντίστοιχα, παρέχοντας τη δυνατότητα επιλογής της επιθυμητής έντασης του φωτισμού. DOWN LIGHTS SIZE O 76mm RATED LUMEN Tp=25 >=960lm Tp MAX.TEMP 80 o CRI Min. 80 ELECTRICAL CHARACTERISTICS MINIMUM TYPICAL MAXIMUM FORWARD VOLTAGE & Tp=25 O POWER (W) 10,5 12,6 13,6 EFFICIENCY & Tp=25 O >=70 >=76 >=91 DRIVING CURRENT 100ma 350ma 700ma DOWN LIGHTS SIZE O 76mm RATED LUMEN Tp=25 >=2400lm Tp MAX.TEMP 80 o CRI Min. 60 ELECTRICAL CHARACTERISTICS MINIMUM TYPICAL MAXIMUM FORWARD VOLTAGE & Tp=25 O POWER (W) 21 25,2 29,4 EFFICIENCY & Tp=25O >=81 >=95 >=114 DRIVING CURRENT 100ma 700ma 1000ma Πλεονεκτήματα Χαμηλότερη κατανάλωση Διπλάσιος χρόνος ζωής Καλύτερη διάχυση και ποιότητα φωτισμού Σταθερή απόδοση σε όλη τη διάρκεια ζωής του KALFEX 14

15 Διαθέσιμα μεγέθη Led Panel lighting (βλ. πίνακα*) PANEL LIGHTING Η σειρά PANEL της εταιρείας μας είναι μια σειρά εξωτερικών φωτιστικών σε διάφορες διαστάσεις, τετράγωνα ή παραλληλόγραμμα. Το πλαίσιο του κατασκευάζεται από προφίλ αλουμινίου και η βάση του από λαμαρίνα και τα δύο βαμμένα ηλεκτροστατικά. Το προφίλ βάφεται σε λευκό, μαύρο ή αλουμίνιο χρώμα και κατόπιν παραγγελίας σε πολλά χρώματα. Η σειρά παράγεται με χρήση ευρωπαϊκών υλικών. Το φωτιστικό αξιοποιεί όλα τα πλεονεκτήματα του φωτισμού με led με διάρκεια ζωής άνω των ωρών και υψηλή ποιότητα φωτισμού με CRI>80. Η απόδοση της πλακέτας φτάνει έως και 110lm/w. Τα φωτιστικά μπορούν να χρησιμοποιηθούν και σαν πάνελ απλίκες. Βασικό πλεονέκτημα της σειράς είναι ότι η σειρά 40004Τ ταιριάζει στις διαστάσεις ορυκτής ίνας. Τετράγωνη πλακέτα Led επαγγελματικού φωτισμού Σύστημα υψηλής απόδοσης Έως 110 lm / W απόδοση του συστήματος (συμπεριλαμβάνεται το τροφοδοτικό) Υψηλή ποιότητα φωτισμού CRI> 80 MOΝΤΕΛΟ WATT LM/ 4000K Πάνω από ώρες ζωής Ομοιόμορφος φωτισμός Δυνατότητα για φωτιστικό ασφαλείας. Συνδέεται με μπαταρία. (Κατόπιν παραγγελίας) COLOR Tc PANEL LIGHTING C Typ. Current CRI Ta C ΔΙΑΣΤΑΣΕΙΣ (mm) CCT ΠxYxM (61) K mA > x50x (122 ) K mA > x50x (183 ) K mA > x50x (244 ) K mA > x50x Τ (305 ) K mA > x50x590 πίνακας* Κάλυμα φωτιστικού πυραμίδα Κάλυμα φωτιστικού επίπεδο 15 KALFEX

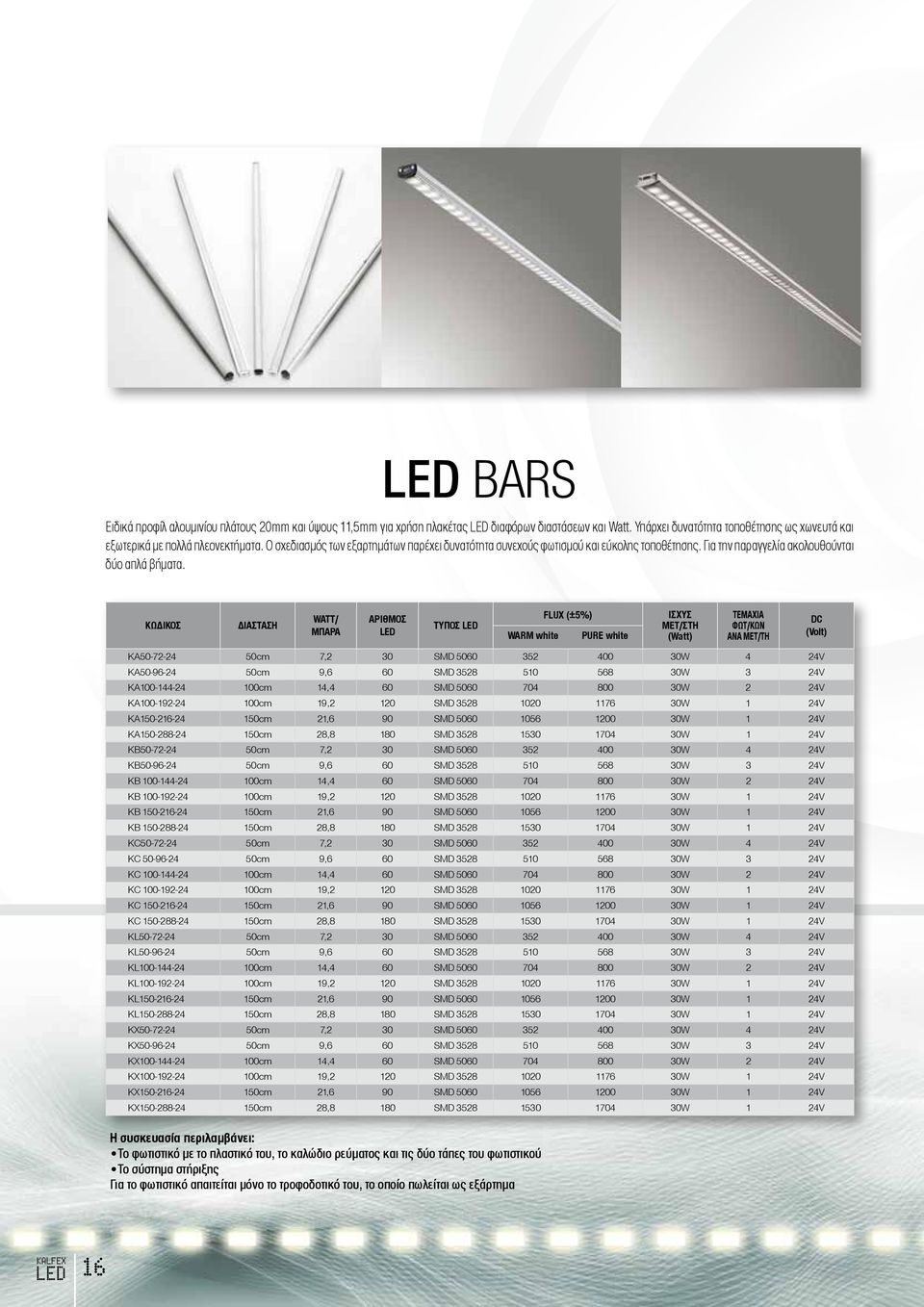

16 BARS Ειδικά προφίλ αλουμινίου πλάτους 20mm και ύψους 11,5mm για χρήση πλακέτας διαφόρων διαστάσεων και Watt. Υπάρχει δυνατότητα τοποθέτησης ως χωνευτά και εξωτερικά με πολλά πλεονεκτήματα. Ο σχεδιασμός των εξαρτημάτων παρέχει δυνατότητα συνεχούς φωτισμού και εύκολης τοποθέτησης. Για την παραγγελία ακολουθούνται δύο απλά βήματα. ΚΩΔΙΚΟΣ ΔΙΑΣΤΑΣΗ WATT/ ΜΠΑΡΑ ΑΡΙΘΜΟΣ TΥΠΟΣ WARM white Η συσκευασία περιλαμβάνει: Το φωτιστικό με το πλαστικό του, το καλώδιο ρεύματος και τις δύο τάπες του φωτιστικού Το σύστημα στήριξης Για το φωτιστικό απαιτείται μόνο το τροφοδοτικό του, το οποίο πωλείται ως εξάρτημα FLUX (±5%) PURE white ΙΣΧΥΣ ΜΕΤ/ΣΤΗ (Watt) ΤΕΜΑΧΙΑ ΦΩΤ/ΚΩΝ ΑΝΑ ΜΕΤ/ΤΗ ΚΑ cm 7,2 30 SMD W 4 24V ΚΑ cm 9,6 60 SMD W 3 24V ΚΑ cm 14,4 60 SMD W 2 24V ΚΑ cm 19,2 120 SMD W 1 24V ΚΑ cm 21,6 90 SMD W 1 24V ΚΑ cm 28,8 180 SMD W 1 24V ΚB cm 7,2 30 SMD W 4 24V KB cm 9,6 60 SMD W 3 24V KB cm 14,4 60 SMD W 2 24V KB cm 19,2 120 SMD W 1 24V KB cm 21,6 90 SMD W 1 24V KB cm 28,8 180 SMD W 1 24V ΚC cm 7,2 30 SMD W 4 24V ΚC cm 9,6 60 SMD W 3 24V ΚC cm 14,4 60 SMD W 2 24V ΚC cm 19,2 120 SMD W 1 24V ΚC cm 21,6 90 SMD W 1 24V ΚC cm 28,8 180 SMD W 1 24V ΚL cm 7,2 30 SMD W 4 24V ΚL cm 9,6 60 SMD W 3 24V ΚL cm 14,4 60 SMD W 2 24V ΚL cm 19,2 120 SMD W 1 24V ΚL cm 21,6 90 SMD W 1 24V ΚL cm 28,8 180 SMD W 1 24V ΚX cm 7,2 30 SMD W 4 24V ΚX cm 9,6 60 SMD W 3 24V ΚX cm 14,4 60 SMD W 2 24V ΚX cm 19,2 120 SMD W 1 24V ΚX cm 21,6 90 SMD W 1 24V ΚX cm 28,8 180 SMD W 1 24V DC (Volt) KALFEX 16

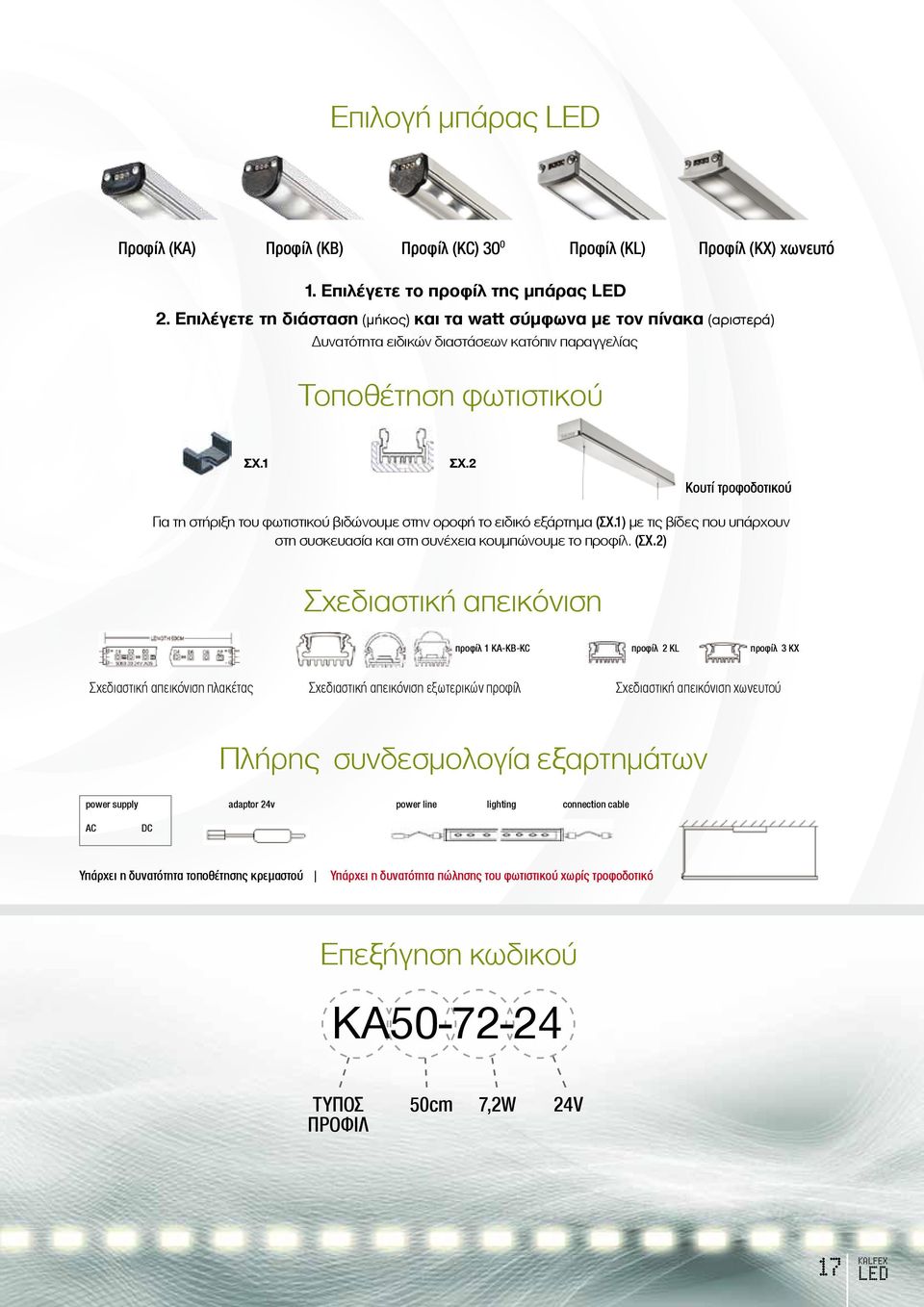

17 Επιλογή μπάρας Προφίλ (ΚΑ) Προφίλ (ΚΒ) Προφίλ (ΚC) 30 0 Προφίλ (ΚL) Προφίλ (ΚX) χωνευτό 1. Επιλέγετε το προφίλ της μπάρας 2. Επιλέγετε τη διάσταση (μήκος) και τα watt σύμφωνα με τον πίνακα (αριστερά) Δυνατότητα ειδικών διαστάσεων κατόπιν παραγγελίας Τοποθέτηση φωτιστικού ΣΧ.1 ΣΧ.2 Κουτί τροφοδοτικού Για τη στήριξη του φωτιστικού βιδώνουμε στην οροφή το ειδικό εξάρτημα (ΣΧ.1) με τις βίδες που υπάρχουν στη συσκευασία και στη συνέχεια κουμπώνουμε το προφίλ. (ΣΧ.2) Σχεδιαστική απεικόνιση προφίλ 1 ΚΑ-KB-KC προφίλ 2 ΚL προφίλ 3 ΚΧ Σχεδιαστική απεικόνιση πλακέτας Σχεδιαστική απεικόνιση εξωτερικών προφίλ Σχεδιαστική απεικόνιση χωνευτού Πλήρης συνδεσμολογία εξαρτημάτων power supply adaptor 24v power line lighting connection cable AC DC Υπάρχει η δυνατότητα τοποθέτησης κρεμαστού Υπάρχει η δυνατότητα πώλησης του φωτιστικού χωρίς τροφοδοτικό Επεξήγηση κωδικού ΚΑ ΤΥΠΟΣ ΠΡΟΦΙΛ 50cm 7,2W 24V 17 KALFEX

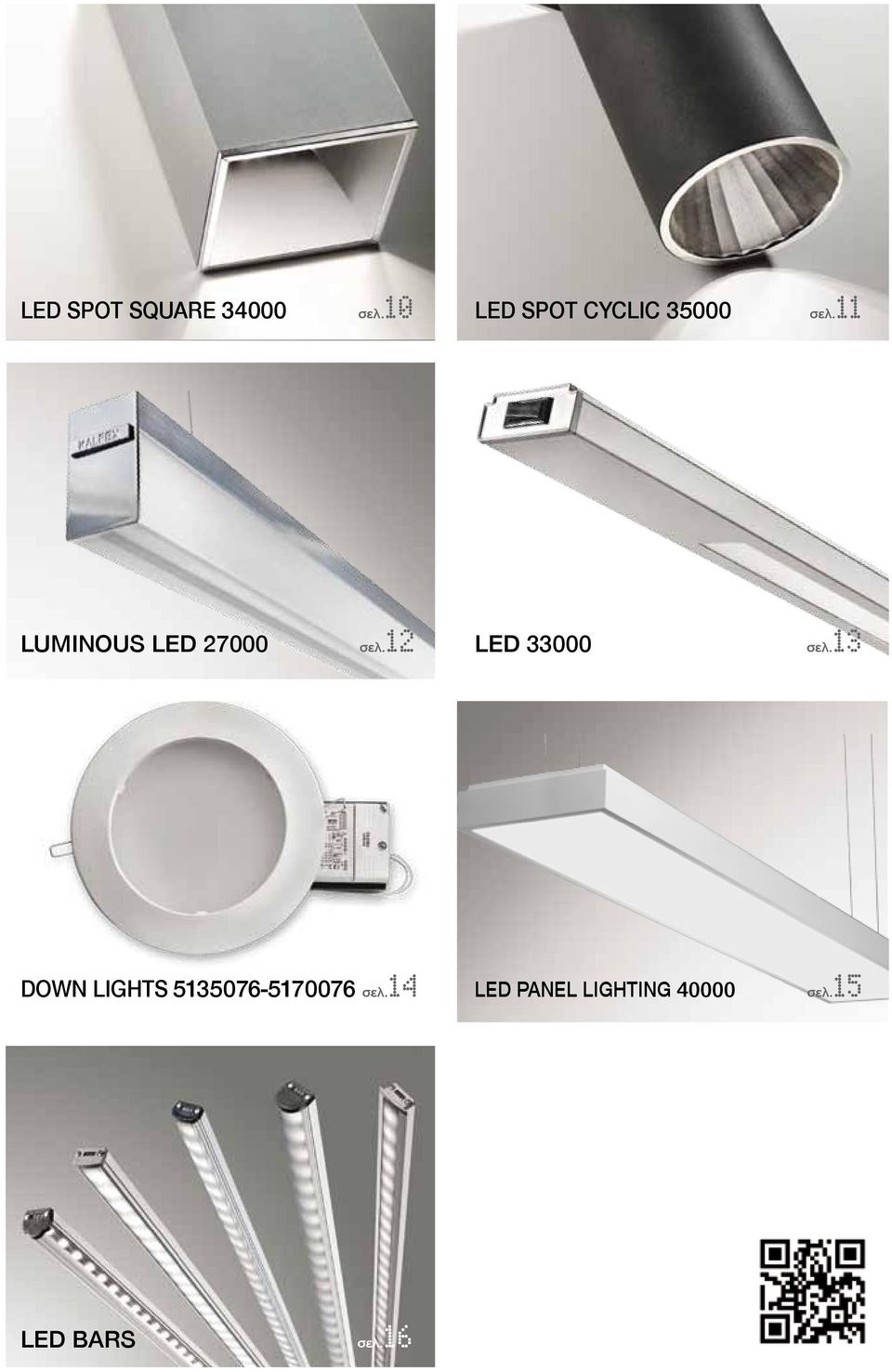

18 PANEL LIGHTING σελ.4 PANEL LIGHTING σελ.5 PANEL LIGHTING σελ.6 PANEL LIGHTING σελ.7 FOS σελ.8 ΑVANT σελ.9 ΚΆΛΥΜΑ ΦΩΤΙΣΤΙΚΟΎ ΠΥΡΑΜΊΔΑ ΚΆΛΥΜΑ ΦΩΤΙΣΤΙΚΟΎ ΕΠΊΠΕΔΟ
