1 Δ Ε Υ Α Ρ ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ ΔΗΜΟΥ ΡΟΔΟΥ 2ο ΧΛΜ ΛΕΩΦ. ΡΟΔΟΥ-ΛΙΝΔΟΥ, ΡΟΔΟΣ - ΝΠΙΔ - ΑΦΜ ΔOY ΡΟΔΟΥ ΤΗΛ: FAX: gm@deyar.gr ΤΙΤΛΟΣ ΜΕΛΕΤΗΣ : ΠΡΟΜΗΘΕΙΑ ΟΡΕΙΧΑΛΚΙΝΩΝ ΕΙ ΙΚΩΝ ΤΕΜΑΧΙΩΝ ΚΑΙ ΕΞΑΡΤΗΜΑΤΩΝ Υ ΡΕΥΣΗΣ ΑΡΙΘΜΟΣ ΜΕΛΕΤΗΣ : Π6/2011 ΧΡΗΜΑΤΟ ΟΤΗΣΗ : Ι ΙΟΙ ΠΟΡΟΙ ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ : ,00, πλέον του αναλογούντος Φ.Π.Α. ΠΕΡΙΕΧΟΜΕΝΑ Τεχνική Έκθεση Ενδεικτικός Προϋπολογισµός Ειδική Συγγραφή υποχρεώσεων Τεχνικές προδιαγραφές Σχέδιο ιακήρυξης Έντυπο Οικονοµικής Προσφοράς ΣΕΠΤΕΜΒΡΙΟΣ 2011

2 Δ Ε Υ Α Ρ ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ ΔΗΜΟΥ ΡΟΔΟΥ 2ο ΧΛΜ ΛΕΩΦ. ΡΟΔΟΥ-ΛΙΝΔΟΥ, ΡΟΔΟΣ - ΝΠΙΔ - ΑΦΜ ΔOY ΡΟΔΟΥ ΤΗΛ: FAX: gm@deyar.gr ΤΙΤΛΟΣ ΜΕΛΕΤΗΣ : ΠΡΟΜΗΘΕΙΑ ΟΡΕΙΧΑΛΚΙΝΩΝ ΕΙΔΙΚΩΝ ΤΕΜΑΧΙΩΝ ΚΑΙ ΕΞΑΡΤΗΜΑΤΩΝ ΥΔΡΕΥΣΗΣ ΑΡΙΘΜΟΣ ΜΕΛΕΤΗΣ : Π6/2011 ΧΡΗΜΑΤΟΔΟΤΗΣΗ : ΙΔΙΟΙ ΠΟΡΟΙ ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ : ,00, πλέον του αναλογούντος Φ.Π.Α. ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ Με την παρούσα µελέτη προϋπολογισµού ,00 χωρίς τον ΦΠΑ, η ΔΕΥΑΡ πρόκειται να προµηθευτεί ορειχάλκινα εξαρτήµατα τα οποία θα χρησιµοποιηθούν στις κατασκευέςεπισκευές δικτύου ύδρευσης πόσιµου νερού Τα ορειχάλκινα είδη θα είναι αρίστης κατασκευής από καθαρές πρώτες ύλες και θα πληρούν τις Τεχνικές προδιαγραφές της µελέτης και τα ελληνικά πρότυπα ΕΛΟΤ. Το µέταλλο της κατασκευής θα είναι ανθεκτικό χωρίς πόρους και υπολείµµατα άνθρακος, συµπαγές και οµοιόµορφο, απαλλαγµένο από κάθε πρόσµιξη σκωριάς ή και άλλου υλικού εκτός από τις προδιαγραφές. Επίσης πρέπει να έχουν λεία επιφάνεια και να είναι άρτια επεξεργασµένα. Η ελάχιστη πίεση λειτουργίας των υλικών θα είναι 16 bar Η παραλαβή θα γίνει τµηµατικά σύµφωνα µε τις ανάγκες της ΔΕΥΑΡ µέσα σε διάστηµα έξι (6)µηνών από την υπογραφή της σύµβασης. Η προµήθεια διέπεται από τις διατάξεις του άρθρου 22 του Ν.1069/80 και τις διατάξεις του Κανονισµού Προµηθειών και Παροχής Υπηρεσιών της ΔΕΥΑΡ. Για θέµατα που δεν ρυθµίζονται απ αυτές, εφαρµόζονται οι διατάξεις της Υ.Α /1993 (Ε.Κ.Π.Ο.Τ.Α.). Προτείνεται στο Δ.Σ., η προµήθεια να υλοποιηθεί µε δηµόσιο πρόχειρο διαγωνισµό µε σφραγισµένες προσφορές και κριτήριο κατακύρωσης τη χαµηλότερη τιµή ανά οµάδα, µεταξύ των προσφορών που ικανοποιούν τους όρους και τις τεχνικές προδιαγραφές της µελέτης. Η προµήθεια θα χρηµατοδοτηθεί από ίδιους πόρους της ΔΕΥΑΡ. Αναλυτικά, η προµήθεια περλαµβάνει: A/A ΕΙΔΟΣ ΜΟΝ. ΜΕΤΡ. ΠΟΣΟΤΗΤΑ ΟΜΑΔΑ Α: ΟΡΕΙΧΑΛΚΙΝΑ ΡΑΚΟΡ ΣΥΝΔΕΣΕΩΣ ΚΑΙ ΣΥΣΦΙΞΕΩΣ 1 Ορειχάλκινα Ρακορ Αρσ. Φ16 Χ 2 Τεμ 25 2 Ορειχάλκινα Ρακορ Αρσ. Φ18 Χ 2.5 Τεμ 25 3 Ορειχάλκινα Ρακορ Αρσ.Φ 22 Χ 3 Τεμ 25 2

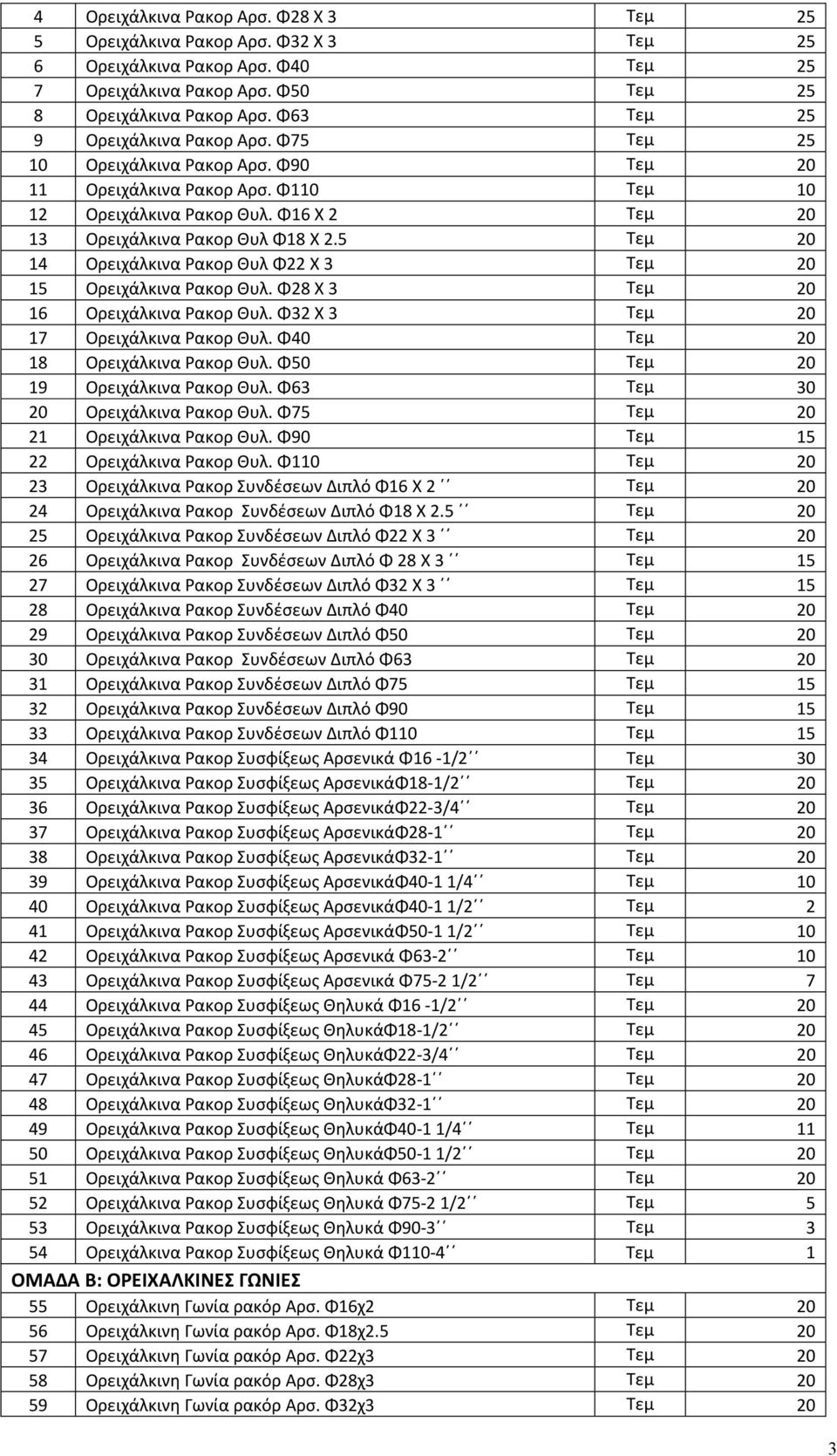

3 4 Ορειχάλκινα Ρακορ Αρσ. Φ28 Χ 3 Τεμ 25 5 Ορειχάλκινα Ρακορ Αρσ. Φ32 Χ 3 Τεμ 25 6 Ορειχάλκινα Ρακορ Αρσ. Φ40 Τεμ 25 7 Ορειχάλκινα Ρακορ Αρσ. Φ50 Τεμ 25 8 Ορειχάλκινα Ρακορ Αρσ. Φ63 Τεμ 25 9 Ορειχάλκινα Ρακορ Αρσ. Φ75 Τεμ Ορειχάλκινα Ρακορ Αρσ. Φ90 Τεμ Ορειχάλκινα Ρακορ Αρσ. Φ110 Τεμ Ορειχάλκινα Ρακορ Θυλ. Φ16 Χ 2 Τεμ Ορειχάλκινα Ρακορ Θυλ Φ18 Χ 2.5 Τεμ Ορειχάλκινα Ρακορ Θυλ Φ22 Χ 3 Τεμ Ορειχάλκινα Ρακορ Θυλ. Φ28 Χ 3 Τεμ Ορειχάλκινα Ρακορ Θυλ. Φ32 Χ 3 Τεμ Ορειχάλκινα Ρακορ Θυλ. Φ40 Τεμ Ορειχάλκινα Ρακορ Θυλ. Φ50 Τεμ Ορειχάλκινα Ρακορ Θυλ. Φ63 Τεμ Ορειχάλκινα Ρακορ Θυλ. Φ75 Τεμ Ορειχάλκινα Ρακορ Θυλ. Φ90 Τεμ Ορειχάλκινα Ρακορ Θυλ. Φ110 Τεμ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ16 Χ 2 Τεμ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ18 Χ 2.5 Τεμ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ22 Χ 3 Τεμ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ 28 Χ 3 Τεμ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ32 Χ 3 Τεμ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ40 Τεμ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ50 Τεμ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ63 Τεμ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ75 Τεμ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ90 Τεμ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ110 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως Αρσενικά Φ16-1/2 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως ΑρσενικάΦ18-1/2 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως ΑρσενικάΦ22-3/4 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως ΑρσενικάΦ28-1 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως ΑρσενικάΦ32-1 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως ΑρσενικάΦ40-1 1/4 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως ΑρσενικάΦ40-1 1/2 Τεμ 2 41 Ορειχάλκινα Ρακορ Συσφίξεως ΑρσενικάΦ50-1 1/2 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως Αρσενικά Φ63-2 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως Αρσενικά Φ75-2 1/2 Τεμ 7 44 Ορειχάλκινα Ρακορ Συσφίξεως Θηλυκά Φ16-1/2 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως ΘηλυκάΦ18-1/2 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως ΘηλυκάΦ22-3/4 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως ΘηλυκάΦ28-1 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως ΘηλυκάΦ32-1 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως ΘηλυκάΦ40-1 1/4 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως ΘηλυκάΦ50-1 1/2 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως Θηλυκά Φ63-2 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως Θηλυκά Φ75-2 1/2 Τεμ 5 53 Ορειχάλκινα Ρακορ Συσφίξεως Θηλυκά Φ90-3 Τεμ 3 54 Ορειχάλκινα Ρακορ Συσφίξεως Θηλυκά Φ110-4 Τεμ 1 ΟΜΑΔΑ Β: ΟΡΕΙΧΑΛΚΙΝΕΣ ΓΩΝΙΕΣ 55 Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ16χ2 Τεμ Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ18χ2.5 Τεμ Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ22χ3 Τεμ Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ28χ3 Τεμ Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ32χ3 Τεμ 20 3

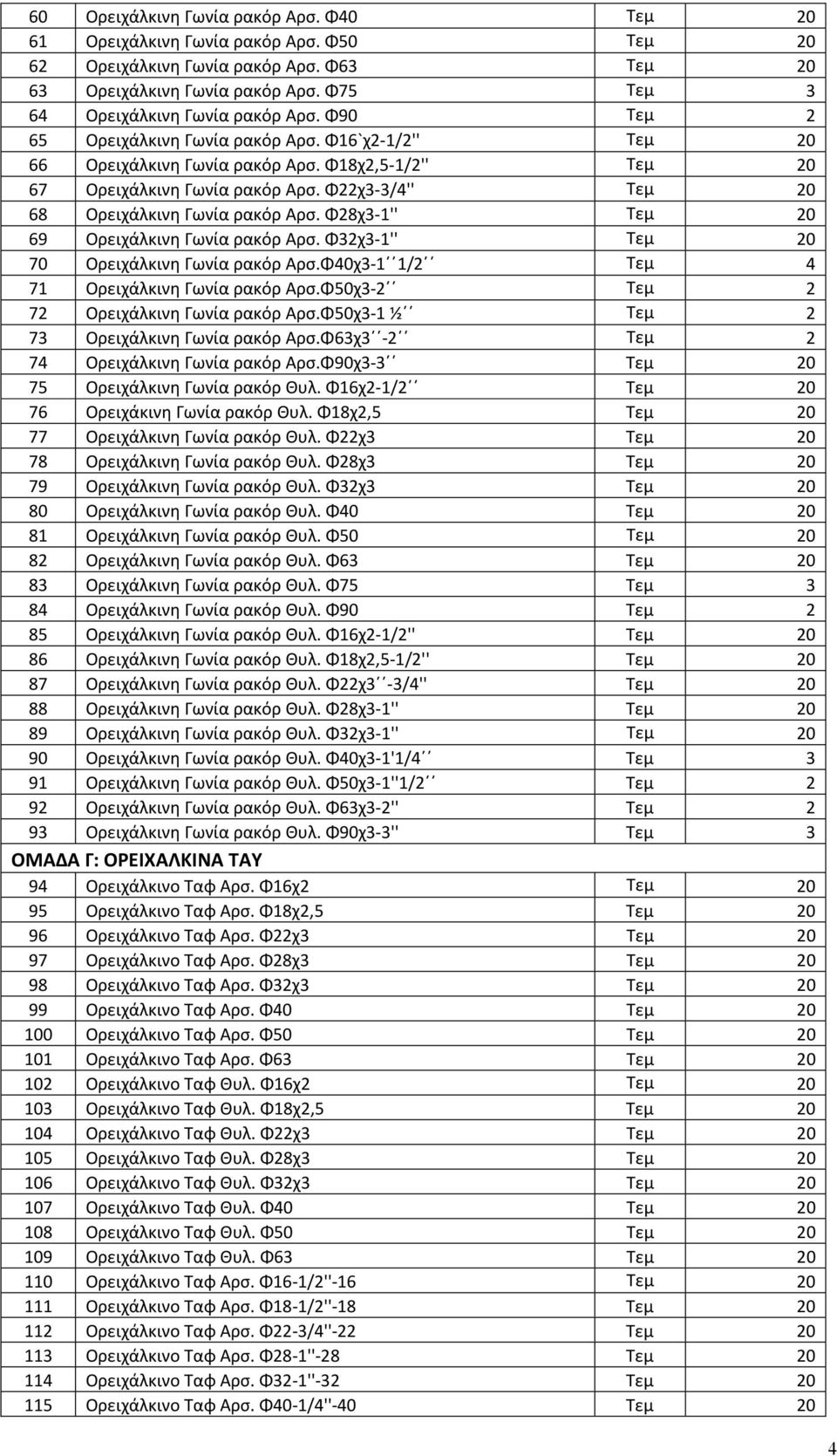

4 60 Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ40 Τεμ Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ50 Τεμ Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ63 Τεμ Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ75 Τεμ 3 64 Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ90 Τεμ 2 65 Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ16`χ2-1/2'' Τεμ Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ18χ2,5-1/2'' Τεμ Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ22χ3-3/4'' Τεμ Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ28χ3-1'' Τεμ Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ32χ3-1'' Τεμ Ορειχάλκινη Γωνία ρακόρ Αρσ.Φ40χ3-1 1/2 Τεμ 4 71 Ορειχάλκινη Γωνία ρακόρ Αρσ.Φ50χ3-2 Τεμ 2 72 Ορειχάλκινη Γωνία ρακόρ Αρσ.Φ50χ3-1 ½ Τεμ 2 73 Ορειχάλκινη Γωνία ρακόρ Αρσ.Φ63χ3-2 Τεμ 2 74 Ορειχάλκινη Γωνία ρακόρ Αρσ.Φ90χ3-3 Τεμ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ16χ2-1/2 Τεμ Ορειχάκινη Γωνία ρακόρ Θυλ. Φ18χ2,5 Τεμ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ22χ3 Τεμ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ28χ3 Τεμ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ32χ3 Τεμ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ40 Τεμ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ50 Τεμ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ63 Τεμ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ75 Τεμ 3 84 Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ90 Τεμ 2 85 Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ16χ2-1/2'' Τεμ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ18χ2,5-1/2'' Τεμ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ22χ3-3/4'' Τεμ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ28χ3-1'' Τεμ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ32χ3-1'' Τεμ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ40χ3-1'1/4 Τεμ 3 91 Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ50χ3-1''1/2 Τεμ 2 92 Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ63χ3-2'' Τεμ 2 93 Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ90χ3-3'' Τεμ 3 ΟΜΑΔΑ Γ: ΟΡΕΙΧΑΛΚΙΝΑ ΤΑΥ 94 Ορειχάλκινο Ταφ Αρσ. Φ16χ2 Τεμ Ορειχάλκινο Ταφ Αρσ. Φ18χ2,5 Τεμ Ορειχάλκινο Ταφ Αρσ. Φ22χ3 Τεμ Ορειχάλκινο Ταφ Αρσ. Φ28χ3 Τεμ Ορειχάλκινο Ταφ Αρσ. Φ32χ3 Τεμ Ορειχάλκινο Ταφ Αρσ. Φ40 Τεμ Ορειχάλκινο Ταφ Αρσ. Φ50 Τεμ Ορειχάλκινο Ταφ Αρσ. Φ63 Τεμ Ορειχάλκινο Ταφ Θυλ. Φ16χ2 Τεμ Ορειχάλκινο Ταφ Θυλ. Φ18χ2,5 Τεμ Ορειχάλκινο Ταφ Θυλ. Φ22χ3 Τεμ Ορειχάλκινο Ταφ Θυλ. Φ28χ3 Τεμ Ορειχάλκινο Ταφ Θυλ. Φ32χ3 Τεμ Ορειχάλκινο Ταφ Θυλ. Φ40 Τεμ Ορειχάλκινο Ταφ Θυλ. Φ50 Τεμ Ορειχάλκινο Ταφ Θυλ. Φ63 Τεμ Ορειχάλκινο Ταφ Αρσ. Φ16-1/2''-16 Τεμ Ορειχάλκινο Ταφ Αρσ. Φ18-1/2''-18 Τεμ Ορειχάλκινο Ταφ Αρσ. Φ22-3/4''-22 Τεμ Ορειχάλκινο Ταφ Αρσ. Φ28-1''-28 Τεμ Ορειχάλκινο Ταφ Αρσ. Φ32-1''-32 Τεμ Ορειχάλκινο Ταφ Αρσ. Φ40-1/4''-40 Τεμ 20 4

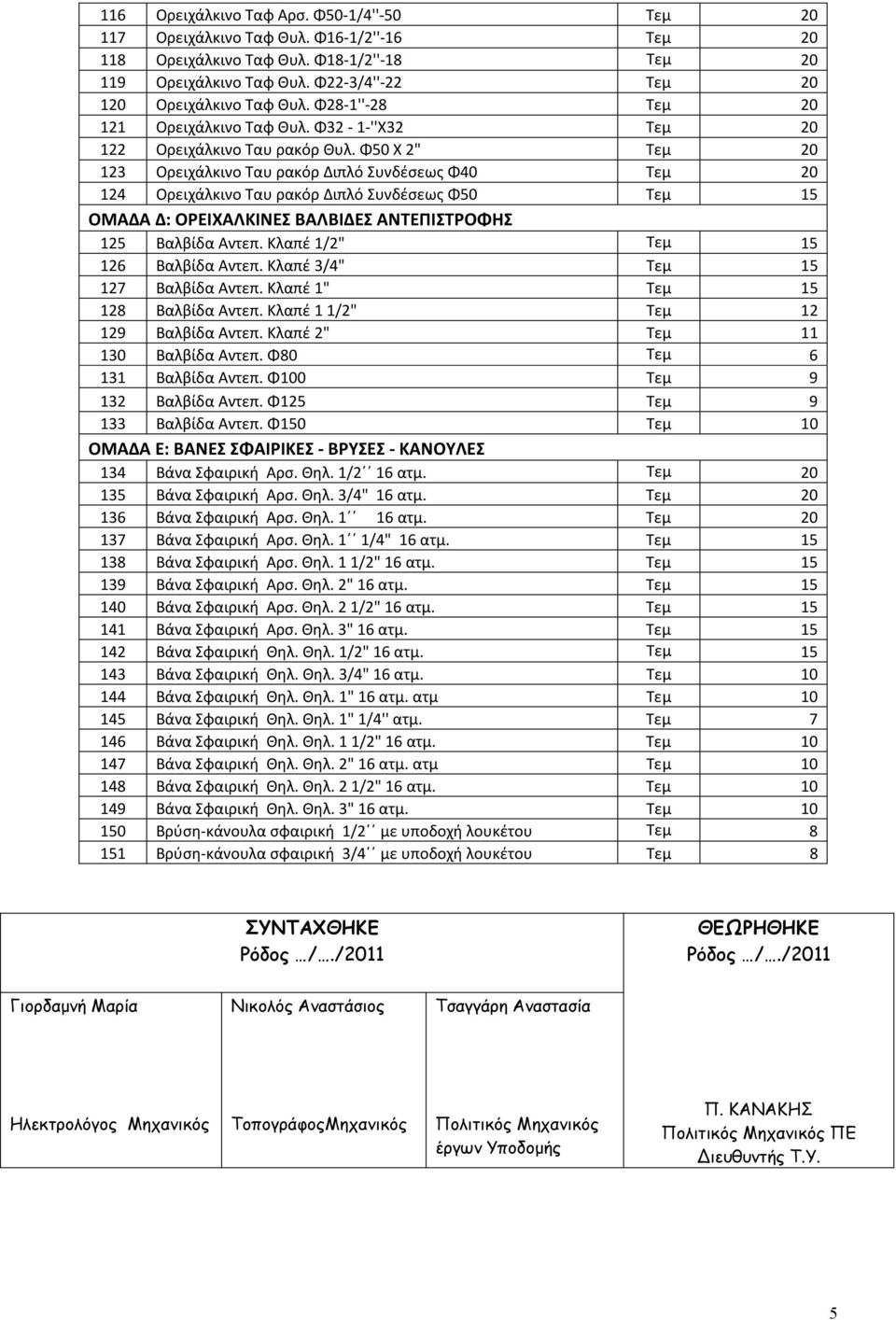

5 116 Ορειχάλκινο Ταφ Αρσ. Φ50-1/4''-50 Τεμ Ορειχάλκινο Ταφ Θυλ. Φ16-1/2''-16 Τεμ Ορειχάλκινο Ταφ Θυλ. Φ18-1/2''-18 Τεμ Ορειχάλκινο Ταφ Θυλ. Φ22-3/4''-22 Τεμ Ορειχάλκινο Ταφ Θυλ. Φ28-1''-28 Τεμ Ορειχάλκινο Ταφ Θυλ. Φ32-1-''Χ32 Τεμ Ορειχάλκινο Ταυ ρακόρ Θυλ. Φ50 Χ 2" Τεμ Ορειχάλκινο Ταυ ρακόρ Διπλό Συνδέσεως Φ40 Τεμ Ορειχάλκινο Ταυ ρακόρ Διπλό Συνδέσεως Φ50 Τεμ 15 ΟΜΑΔΑ Δ: ΟΡΕΙΧΑΛΚΙΝΕΣ ΒΑΛΒΙΔΕΣ ΑΝΤΕΠΙΣΤΡΟΦΗΣ 125 Βαλβίδα Αντεπ. Κλαπέ 1/2" Τεμ Βαλβίδα Αντεπ. Κλαπέ 3/4" Τεμ Βαλβίδα Αντεπ. Κλαπέ 1" Τεμ Βαλβίδα Αντεπ. Κλαπέ 11/2" Τεμ Βαλβίδα Αντεπ. Κλαπέ 2" Τεμ Βαλβίδα Αντεπ. Φ80 Τεμ Βαλβίδα Αντεπ. Φ100 Τεμ Βαλβίδα Αντεπ. Φ125 Τεμ Βαλβίδα Αντεπ. Φ150 Τεμ 10 ΟΜΑΔΑ Ε: ΒΑΝΕΣ ΣΦΑΙΡΙΚΕΣ - ΒΡΥΣΕΣ - ΚΑΝΟΥΛΕΣ 134 Βάνα Σφαιρική Αρσ. Θηλ. 1/2 16 ατμ. Τεμ Βάνα Σφαιρική Αρσ. Θηλ. 3/4" 16 ατμ. Τεμ Βάνα Σφαιρική Αρσ. Θηλ ατμ. Τεμ Βάνα Σφαιρική Αρσ. Θηλ. 1 1/4" 16 ατμ. Τεμ Βάνα Σφαιρική Αρσ. Θηλ. 11/2" 16 ατμ. Τεμ Βάνα Σφαιρική Αρσ. Θηλ. 2" 16 ατμ. Τεμ Βάνα Σφαιρική Αρσ. Θηλ. 21/2" 16 ατμ. Τεμ Βάνα Σφαιρική Αρσ. Θηλ. 3" 16 ατμ. Τεμ Βάνα Σφαιρική Θηλ. Θηλ. 1/2" 16 ατμ. Τεμ Βάνα Σφαιρική Θηλ. Θηλ. 3/4" 16 ατμ. Τεμ Βάνα Σφαιρική Θηλ. Θηλ. 1" 16 ατμ. ατμ Τεμ Βάνα Σφαιρική Θηλ. Θηλ. 1" 1/4'' ατμ. Τεμ Βάνα Σφαιρική Θηλ. Θηλ. 11/2" 16 ατμ. Τεμ Βάνα Σφαιρική Θηλ. Θηλ. 2" 16 ατμ. ατμ Τεμ Βάνα Σφαιρική Θηλ. Θηλ. 21/2" 16 ατμ. Τεμ Βάνα Σφαιρική Θηλ. Θηλ. 3" 16 ατμ. Τεμ Βρύση-κάνουλα σφαιρική 1/2 με υποδοχή λουκέτου Τεμ Βρύση-κάνουλα σφαιρική 3/4 με υποδοχή λουκέτου Τεμ 8 ΣΥΝΤΑΧΘΗΚΕ Ρόδος /./2011 ΘΕΩΡΗΘΗΚΕ Ρόδος /./2011 Γιορδαµνή Μαρία Νικολός Αναστάσιος Τσαγγάρη Αναστασία Ηλεκτρολόγος Μηχανικός ΤοπογράφοςΜηχανικός Πολιτικός Μηχανικός έργων Υποδοµής Π. ΚΑΝΑΚΗΣ Πολιτικός Μηχανικός ΠΕ Διευθυντής Τ.Υ. 5

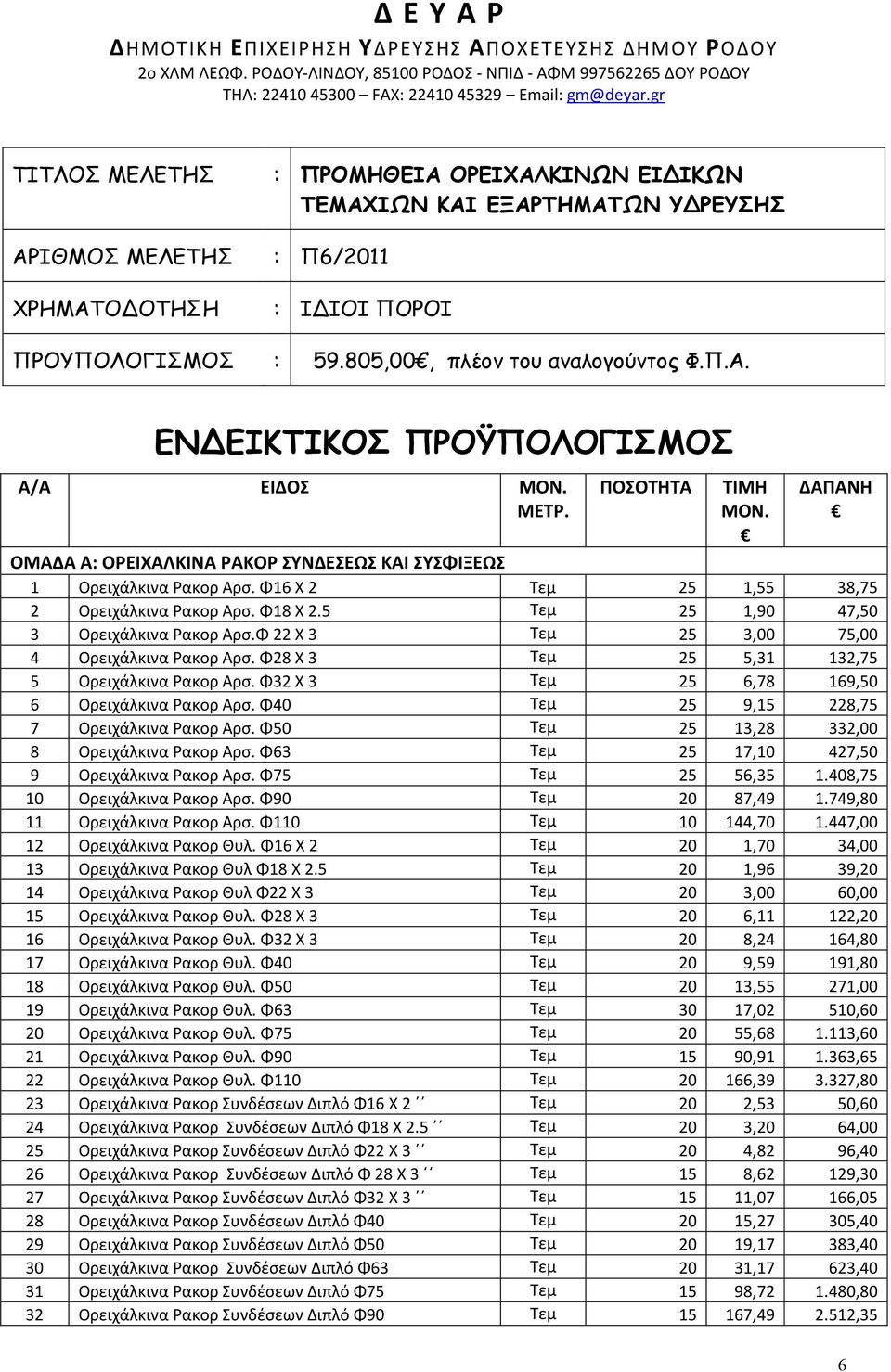

6 Δ Ε Υ Α Ρ ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ ΔΗΜΟΥ ΡΟΔΟΥ 2ο ΧΛΜ ΛΕΩΦ. ΡΟΔΟΥ-ΛΙΝΔΟΥ, ΡΟΔΟΣ - ΝΠΙΔ - ΑΦΜ ΔOY ΡΟΔΟΥ ΤΗΛ: FAX: gm@deyar.gr ΤΙΤΛΟΣ ΜΕΛΕΤΗΣ : ΠΡΟΜΗΘΕΙΑ ΟΡΕΙΧΑΛΚΙΝΩΝ ΕΙΔΙΚΩΝ ΤΕΜΑΧΙΩΝ ΚΑΙ ΕΞΑΡΤΗΜΑΤΩΝ ΥΔΡΕΥΣΗΣ ΑΡΙΘΜΟΣ ΜΕΛΕΤΗΣ : Π6/2011 ΧΡΗΜΑΤΟΔΟΤΗΣΗ : ΙΔΙΟΙ ΠΟΡΟΙ ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ : ,00, πλέον του αναλογούντος Φ.Π.Α. ΕΝΔΕΙΚΤΙΚΟΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ A/A ΕΙΔΟΣ ΜΟΝ. ΜΕΤΡ. ΠΟΣΟΤΗΤΑ ΤΙΜΗ ΜΟΝ. ΔΑΠΑΝΗ ΟΜΑΔΑ Α: ΟΡΕΙΧΑΛΚΙΝΑ ΡΑΚΟΡ ΣΥΝΔΕΣΕΩΣ ΚΑΙ ΣΥΣΦΙΞΕΩΣ 1 Ορειχάλκινα Ρακορ Αρσ. Φ16 Χ 2 Τεμ 25 1,55 38,75 2 Ορειχάλκινα Ρακορ Αρσ. Φ18 Χ 2.5 Τεμ 25 1,90 47,50 3 Ορειχάλκινα Ρακορ Αρσ.Φ 22 Χ 3 Τεμ 25 3,00 75,00 4 Ορειχάλκινα Ρακορ Αρσ. Φ28 Χ 3 Τεμ 25 5,31 132,75 5 Ορειχάλκινα Ρακορ Αρσ. Φ32 Χ 3 Τεμ 25 6,78 169,50 6 Ορειχάλκινα Ρακορ Αρσ. Φ40 Τεμ 25 9,15 228,75 7 Ορειχάλκινα Ρακορ Αρσ. Φ50 Τεμ 25 13,28 332,00 8 Ορειχάλκινα Ρακορ Αρσ. Φ63 Τεμ 25 17,10 427,50 9 Ορειχάλκινα Ρακορ Αρσ. Φ75 Τεμ 25 56, ,75 10 Ορειχάλκινα Ρακορ Αρσ. Φ90 Τεμ 20 87, ,80 11 Ορειχάλκινα Ρακορ Αρσ. Φ110 Τεμ , ,00 12 Ορειχάλκινα Ρακορ Θυλ. Φ16 Χ 2 Τεμ 20 1,70 34,00 13 Ορειχάλκινα Ρακορ Θυλ Φ18 Χ 2.5 Τεμ 20 1,96 39,20 14 Ορειχάλκινα Ρακορ Θυλ Φ22 Χ 3 Τεμ 20 3,00 60,00 15 Ορειχάλκινα Ρακορ Θυλ. Φ28 Χ 3 Τεμ 20 6,11 122,20 16 Ορειχάλκινα Ρακορ Θυλ. Φ32 Χ 3 Τεμ 20 8,24 164,80 17 Ορειχάλκινα Ρακορ Θυλ. Φ40 Τεμ 20 9,59 191,80 18 Ορειχάλκινα Ρακορ Θυλ. Φ50 Τεμ 20 13,55 271,00 19 Ορειχάλκινα Ρακορ Θυλ. Φ63 Τεμ 30 17,02 510,60 20 Ορειχάλκινα Ρακορ Θυλ. Φ75 Τεμ 20 55, ,60 21 Ορειχάλκινα Ρακορ Θυλ. Φ90 Τεμ 15 90, ,65 22 Ορειχάλκινα Ρακορ Θυλ. Φ110 Τεμ , ,80 23 Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ16 Χ 2 Τεμ 20 2,53 50,60 24 Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ18 Χ 2.5 Τεμ 20 3,20 64,00 25 Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ22 Χ 3 Τεμ 20 4,82 96,40 26 Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ 28 Χ 3 Τεμ 15 8,62 129,30 27 Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ32 Χ 3 Τεμ 15 11,07 166,05 28 Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ40 Τεμ 20 15,27 305,40 29 Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ50 Τεμ 20 19,17 383,40 30 Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ63 Τεμ 20 31,17 623,40 31 Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ75 Τεμ 15 98, ,80 32 Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ90 Τεμ , ,35 6

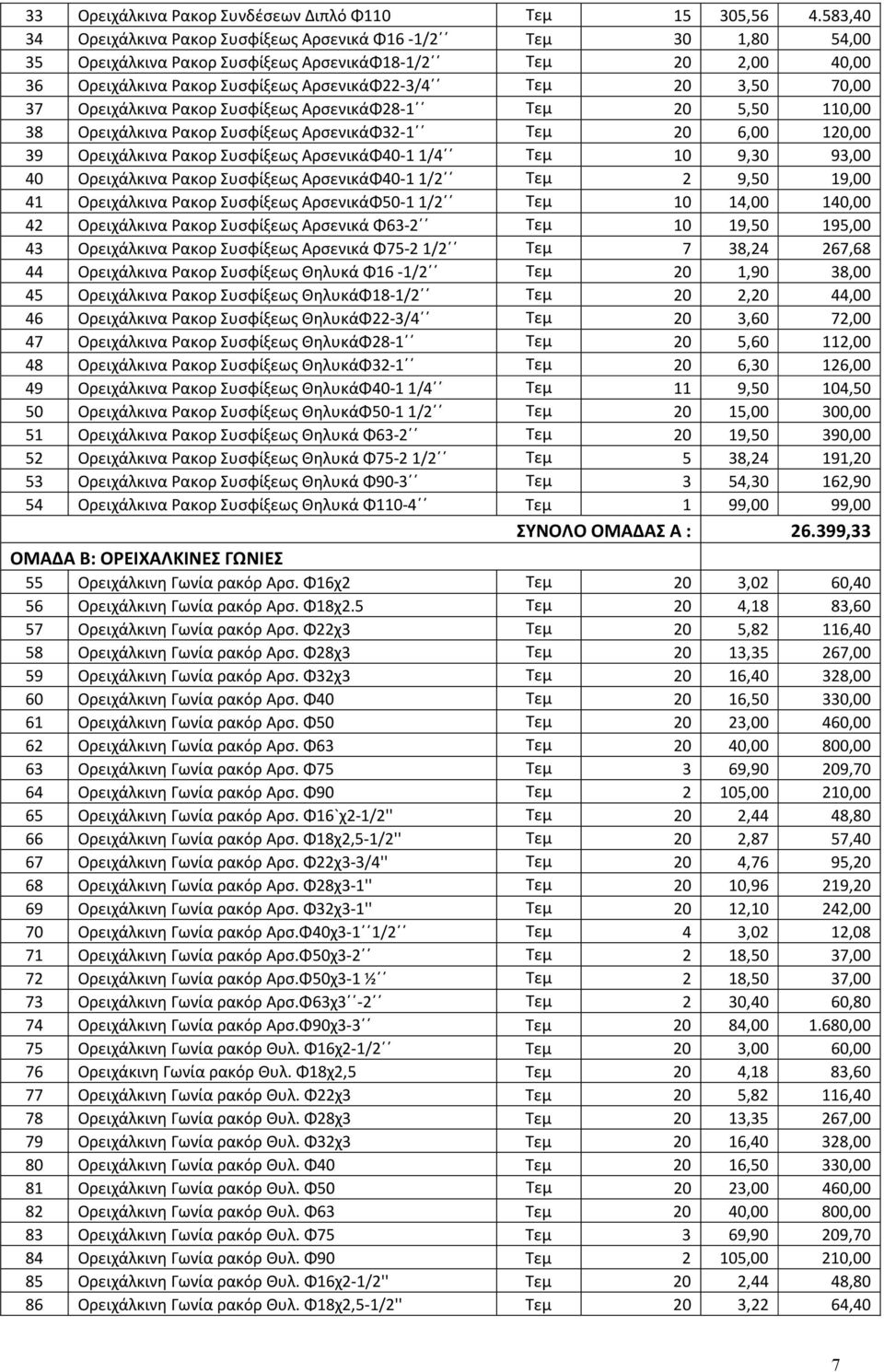

7 33 Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ110 Τεμ , ,40 34 Ορειχάλκινα Ρακορ Συσφίξεως Αρσενικά Φ16-1/2 Τεμ 30 1,80 54,00 35 Ορειχάλκινα Ρακορ Συσφίξεως ΑρσενικάΦ18-1/2 Τεμ 20 2,00 40,00 36 Ορειχάλκινα Ρακορ Συσφίξεως ΑρσενικάΦ22-3/4 Τεμ 20 3,50 70,00 37 Ορειχάλκινα Ρακορ Συσφίξεως ΑρσενικάΦ28-1 Τεμ 20 5,50 110,00 38 Ορειχάλκινα Ρακορ Συσφίξεως ΑρσενικάΦ32-1 Τεμ 20 6,00 120,00 39 Ορειχάλκινα Ρακορ Συσφίξεως ΑρσενικάΦ40-1 1/4 Τεμ 10 9,30 93,00 40 Ορειχάλκινα Ρακορ Συσφίξεως ΑρσενικάΦ40-1 1/2 Τεμ 2 9,50 19,00 41 Ορειχάλκινα Ρακορ Συσφίξεως ΑρσενικάΦ50-1 1/2 Τεμ 10 14,00 140,00 42 Ορειχάλκινα Ρακορ Συσφίξεως Αρσενικά Φ63-2 Τεμ 10 19,50 195,00 43 Ορειχάλκινα Ρακορ Συσφίξεως Αρσενικά Φ75-2 1/2 Τεμ 7 38,24 267,68 44 Ορειχάλκινα Ρακορ Συσφίξεως Θηλυκά Φ16-1/2 Τεμ 20 1,90 38,00 45 Ορειχάλκινα Ρακορ Συσφίξεως ΘηλυκάΦ18-1/2 Τεμ 20 2,20 44,00 46 Ορειχάλκινα Ρακορ Συσφίξεως ΘηλυκάΦ22-3/4 Τεμ 20 3,60 72,00 47 Ορειχάλκινα Ρακορ Συσφίξεως ΘηλυκάΦ28-1 Τεμ 20 5,60 112,00 48 Ορειχάλκινα Ρακορ Συσφίξεως ΘηλυκάΦ32-1 Τεμ 20 6,30 126,00 49 Ορειχάλκινα Ρακορ Συσφίξεως ΘηλυκάΦ40-1 1/4 Τεμ 11 9,50 104,50 50 Ορειχάλκινα Ρακορ Συσφίξεως ΘηλυκάΦ50-1 1/2 Τεμ 20 15,00 300,00 51 Ορειχάλκινα Ρακορ Συσφίξεως Θηλυκά Φ63-2 Τεμ 20 19,50 390,00 52 Ορειχάλκινα Ρακορ Συσφίξεως Θηλυκά Φ75-2 1/2 Τεμ 5 38,24 191,20 53 Ορειχάλκινα Ρακορ Συσφίξεως Θηλυκά Φ90-3 Τεμ 3 54,30 162,90 54 Ορειχάλκινα Ρακορ Συσφίξεως Θηλυκά Φ110-4 Τεμ 1 99,00 99,00 ΣΥΝΟΛΟ ΟΜΑΔΑΣ Α : ,33 ΟΜΑΔΑ Β: ΟΡΕΙΧΑΛΚΙΝΕΣ ΓΩΝΙΕΣ 55 Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ16χ2 Τεμ 20 3,02 60,40 56 Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ18χ2.5 Τεμ 20 4,18 83,60 57 Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ22χ3 Τεμ 20 5,82 116,40 58 Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ28χ3 Τεμ 20 13,35 267,00 59 Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ32χ3 Τεμ 20 16,40 328,00 60 Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ40 Τεμ 20 16,50 330,00 61 Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ50 Τεμ 20 23,00 460,00 62 Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ63 Τεμ 20 40,00 800,00 63 Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ75 Τεμ 3 69,90 209,70 64 Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ90 Τεμ 2 105,00 210,00 65 Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ16`χ2-1/2'' Τεμ 20 2,44 48,80 66 Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ18χ2,5-1/2'' Τεμ 20 2,87 57,40 67 Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ22χ3-3/4'' Τεμ 20 4,76 95,20 68 Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ28χ3-1'' Τεμ 20 10,96 219,20 69 Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ32χ3-1'' Τεμ 20 12,10 242,00 70 Ορειχάλκινη Γωνία ρακόρ Αρσ.Φ40χ3-1 1/2 Τεμ 4 3,02 12,08 71 Ορειχάλκινη Γωνία ρακόρ Αρσ.Φ50χ3-2 Τεμ 2 18,50 37,00 72 Ορειχάλκινη Γωνία ρακόρ Αρσ.Φ50χ3-1 ½ Τεμ 2 18,50 37,00 73 Ορειχάλκινη Γωνία ρακόρ Αρσ.Φ63χ3-2 Τεμ 2 30,40 60,80 74 Ορειχάλκινη Γωνία ρακόρ Αρσ.Φ90χ3-3 Τεμ 20 84, ,00 75 Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ16χ2-1/2 Τεμ 20 3,00 60,00 76 Ορειχάκινη Γωνία ρακόρ Θυλ. Φ18χ2,5 Τεμ 20 4,18 83,60 77 Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ22χ3 Τεμ 20 5,82 116,40 78 Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ28χ3 Τεμ 20 13,35 267,00 79 Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ32χ3 Τεμ 20 16,40 328,00 80 Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ40 Τεμ 20 16,50 330,00 81 Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ50 Τεμ 20 23,00 460,00 82 Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ63 Τεμ 20 40,00 800,00 83 Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ75 Τεμ 3 69,90 209,70 84 Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ90 Τεμ 2 105,00 210,00 85 Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ16χ2-1/2'' Τεμ 20 2,44 48,80 86 Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ18χ2,5-1/2'' Τεμ 20 3,22 64,40 7

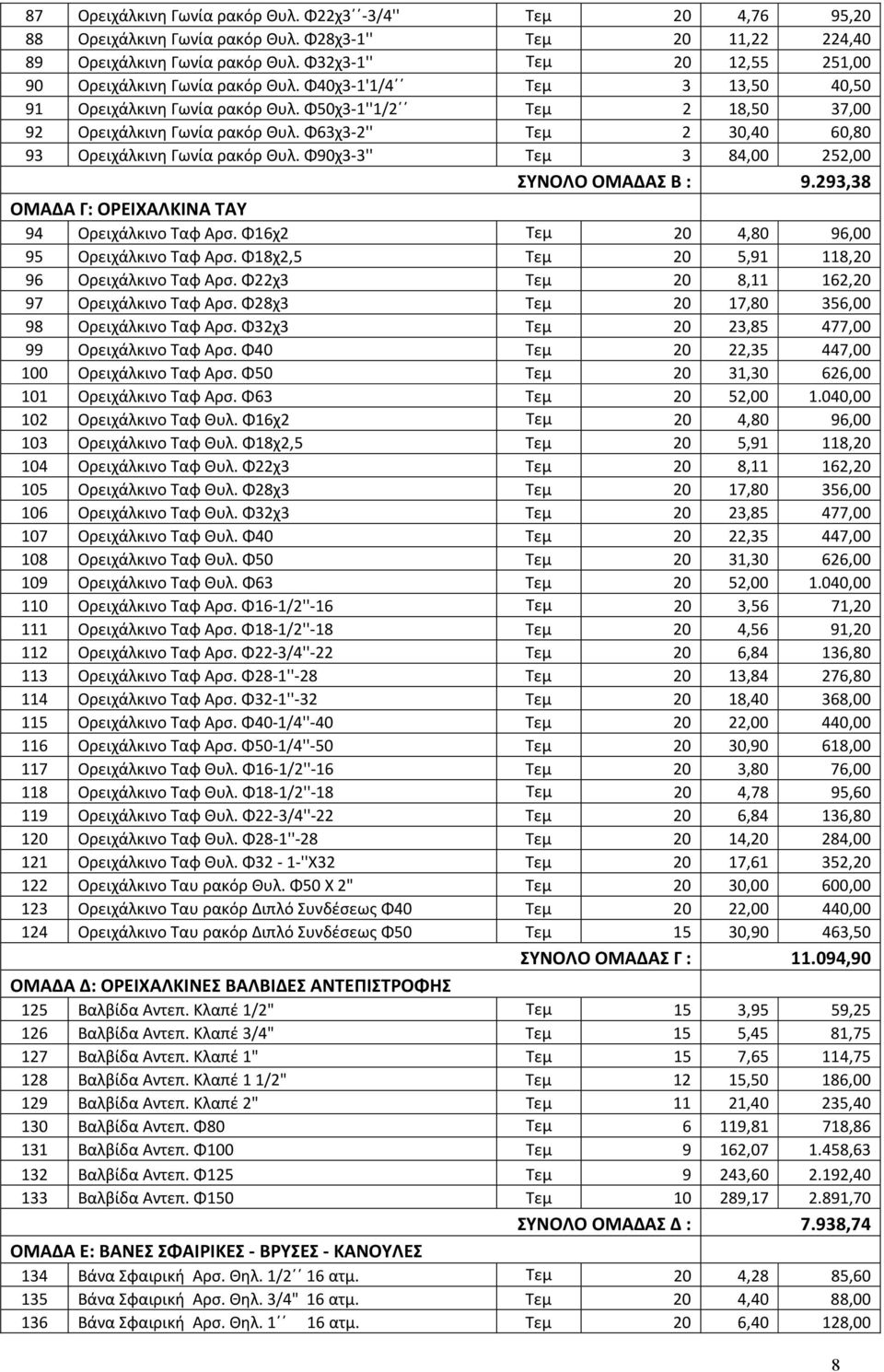

8 87 Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ22χ3-3/4'' Τεμ 20 4,76 95,20 88 Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ28χ3-1'' Τεμ 20 11,22 224,40 89 Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ32χ3-1'' Τεμ 20 12,55 251,00 90 Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ40χ3-1'1/4 Τεμ 3 13,50 40,50 91 Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ50χ3-1''1/2 Τεμ 2 18,50 37,00 92 Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ63χ3-2'' Τεμ 2 30,40 60,80 93 Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ90χ3-3'' Τεμ 3 84,00 252,00 ΣΥΝΟΛΟ ΟΜΑΔΑΣ Β : 9.293,38 ΟΜΑΔΑ Γ: ΟΡΕΙΧΑΛΚΙΝΑ ΤΑΥ 94 Ορειχάλκινο Ταφ Αρσ. Φ16χ2 Τεμ 20 4,80 96,00 95 Ορειχάλκινο Ταφ Αρσ. Φ18χ2,5 Τεμ 20 5,91 118,20 96 Ορειχάλκινο Ταφ Αρσ. Φ22χ3 Τεμ 20 8,11 162,20 97 Ορειχάλκινο Ταφ Αρσ. Φ28χ3 Τεμ 20 17,80 356,00 98 Ορειχάλκινο Ταφ Αρσ. Φ32χ3 Τεμ 20 23,85 477,00 99 Ορειχάλκινο Ταφ Αρσ. Φ40 Τεμ 20 22,35 447, Ορειχάλκινο Ταφ Αρσ. Φ50 Τεμ 20 31,30 626, Ορειχάλκινο Ταφ Αρσ. Φ63 Τεμ 20 52, , Ορειχάλκινο Ταφ Θυλ. Φ16χ2 Τεμ 20 4,80 96, Ορειχάλκινο Ταφ Θυλ. Φ18χ2,5 Τεμ 20 5,91 118, Ορειχάλκινο Ταφ Θυλ. Φ22χ3 Τεμ 20 8,11 162, Ορειχάλκινο Ταφ Θυλ. Φ28χ3 Τεμ 20 17,80 356, Ορειχάλκινο Ταφ Θυλ. Φ32χ3 Τεμ 20 23,85 477, Ορειχάλκινο Ταφ Θυλ. Φ40 Τεμ 20 22,35 447, Ορειχάλκινο Ταφ Θυλ. Φ50 Τεμ 20 31,30 626, Ορειχάλκινο Ταφ Θυλ. Φ63 Τεμ 20 52, , Ορειχάλκινο Ταφ Αρσ. Φ16-1/2''-16 Τεμ 20 3,56 71, Ορειχάλκινο Ταφ Αρσ. Φ18-1/2''-18 Τεμ 20 4,56 91, Ορειχάλκινο Ταφ Αρσ. Φ22-3/4''-22 Τεμ 20 6,84 136, Ορειχάλκινο Ταφ Αρσ. Φ28-1''-28 Τεμ 20 13,84 276, Ορειχάλκινο Ταφ Αρσ. Φ32-1''-32 Τεμ 20 18,40 368, Ορειχάλκινο Ταφ Αρσ. Φ40-1/4''-40 Τεμ 20 22,00 440, Ορειχάλκινο Ταφ Αρσ. Φ50-1/4''-50 Τεμ 20 30,90 618, Ορειχάλκινο Ταφ Θυλ. Φ16-1/2''-16 Τεμ 20 3,80 76, Ορειχάλκινο Ταφ Θυλ. Φ18-1/2''-18 Τεμ 20 4,78 95, Ορειχάλκινο Ταφ Θυλ. Φ22-3/4''-22 Τεμ 20 6,84 136, Ορειχάλκινο Ταφ Θυλ. Φ28-1''-28 Τεμ 20 14,20 284, Ορειχάλκινο Ταφ Θυλ. Φ32-1-''Χ32 Τεμ 20 17,61 352, Ορειχάλκινο Ταυ ρακόρ Θυλ. Φ50 Χ 2" Τεμ 20 30,00 600, Ορειχάλκινο Ταυ ρακόρ Διπλό Συνδέσεως Φ40 Τεμ 20 22,00 440, Ορειχάλκινο Ταυ ρακόρ Διπλό Συνδέσεως Φ50 Τεμ 15 30,90 463,50 ΣΥΝΟΛΟ ΟΜΑΔΑΣ Γ : ,90 ΟΜΑΔΑ Δ: ΟΡΕΙΧΑΛΚΙΝΕΣ ΒΑΛΒΙΔΕΣ ΑΝΤΕΠΙΣΤΡΟΦΗΣ 125 Βαλβίδα Αντεπ. Κλαπέ 1/2" Τεμ 15 3,95 59, Βαλβίδα Αντεπ. Κλαπέ 3/4" Τεμ 15 5,45 81, Βαλβίδα Αντεπ. Κλαπέ 1" Τεμ 15 7,65 114, Βαλβίδα Αντεπ. Κλαπέ 11/2" Τεμ 12 15,50 186, Βαλβίδα Αντεπ. Κλαπέ 2" Τεμ 11 21,40 235, Βαλβίδα Αντεπ. Φ80 Τεμ 6 119,81 718, Βαλβίδα Αντεπ. Φ100 Τεμ 9 162, , Βαλβίδα Αντεπ. Φ125 Τεμ 9 243, , Βαλβίδα Αντεπ. Φ150 Τεμ , ,70 ΣΥΝΟΛΟ ΟΜΑΔΑΣ Δ : 7.938,74 ΟΜΑΔΑ Ε: ΒΑΝΕΣ ΣΦΑΙΡΙΚΕΣ - ΒΡΥΣΕΣ - ΚΑΝΟΥΛΕΣ 134 Βάνα Σφαιρική Αρσ. Θηλ. 1/2 16 ατμ. Τεμ 20 4,28 85, Βάνα Σφαιρική Αρσ. Θηλ. 3/4" 16 ατμ. Τεμ 20 4,40 88, Βάνα Σφαιρική Αρσ. Θηλ ατμ. Τεμ 20 6,40 128,00 8

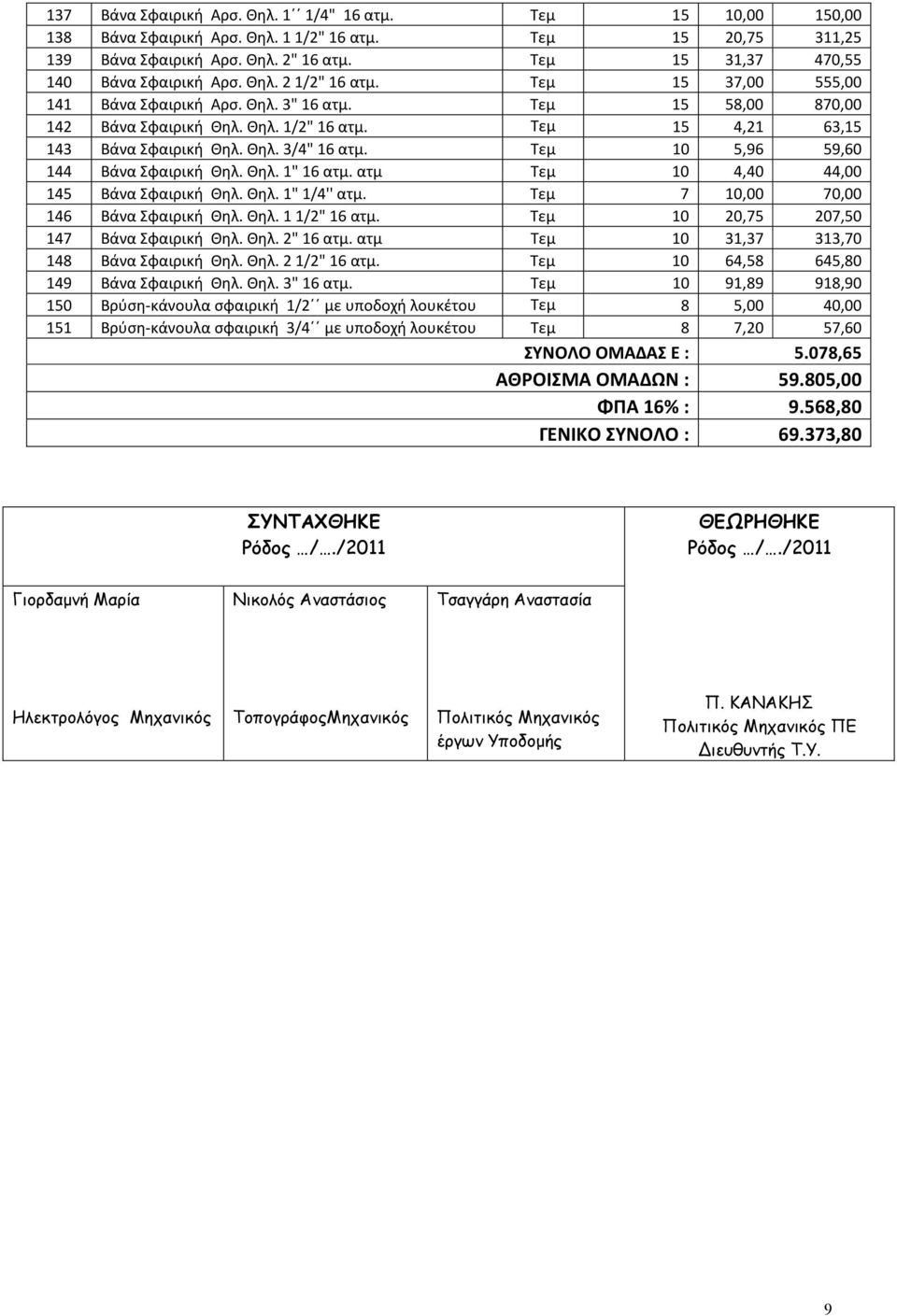

9 137 Βάνα Σφαιρική Αρσ. Θηλ. 1 1/4" 16 ατμ. Τεμ 15 10,00 150, Βάνα Σφαιρική Αρσ. Θηλ. 11/2" 16 ατμ. Τεμ 15 20,75 311, Βάνα Σφαιρική Αρσ. Θηλ. 2" 16 ατμ. Τεμ 15 31,37 470, Βάνα Σφαιρική Αρσ. Θηλ. 21/2" 16 ατμ. Τεμ 15 37,00 555, Βάνα Σφαιρική Αρσ. Θηλ. 3" 16 ατμ. Τεμ 15 58,00 870, Βάνα Σφαιρική Θηλ. Θηλ. 1/2" 16 ατμ. Τεμ 15 4,21 63, Βάνα Σφαιρική Θηλ. Θηλ. 3/4" 16 ατμ. Τεμ 10 5,96 59, Βάνα Σφαιρική Θηλ. Θηλ. 1" 16 ατμ. ατμ Τεμ 10 4,40 44, Βάνα Σφαιρική Θηλ. Θηλ. 1" 1/4'' ατμ. Τεμ 7 10,00 70, Βάνα Σφαιρική Θηλ. Θηλ. 11/2" 16 ατμ. Τεμ 10 20,75 207, Βάνα Σφαιρική Θηλ. Θηλ. 2" 16 ατμ. ατμ Τεμ 10 31,37 313, Βάνα Σφαιρική Θηλ. Θηλ. 21/2" 16 ατμ. Τεμ 10 64,58 645, Βάνα Σφαιρική Θηλ. Θηλ. 3" 16 ατμ. Τεμ 10 91,89 918, Βρύση-κάνουλα σφαιρική 1/2 με υποδοχή λουκέτου Τεμ 8 5,00 40, Βρύση-κάνουλα σφαιρική 3/4 με υποδοχή λουκέτου Τεμ 8 7,20 57,60 ΣΥΝΟΛΟ ΟΜΑΔΑΣ Ε : 5.078,65 ΑΘΡΟΙΣΜΑ ΟΜΑΔΩΝ : ,00 ΦΠΑ 16% : 9.568,80 ΓΕΝΙΚΟ ΣΥΝΟΛΟ : ,80 ΣΥΝΤΑΧΘΗΚΕ Ρόδος /./2011 ΘΕΩΡΗΘΗΚΕ Ρόδος /./2011 Γιορδαµνή Μαρία Νικολός Αναστάσιος Τσαγγάρη Αναστασία Ηλεκτρολόγος Μηχανικός ΤοπογράφοςΜηχανικός Πολιτικός Μηχανικός έργων Υποδοµής Π. ΚΑΝΑΚΗΣ Πολιτικός Μηχανικός ΠΕ Διευθυντής Τ.Υ. 9

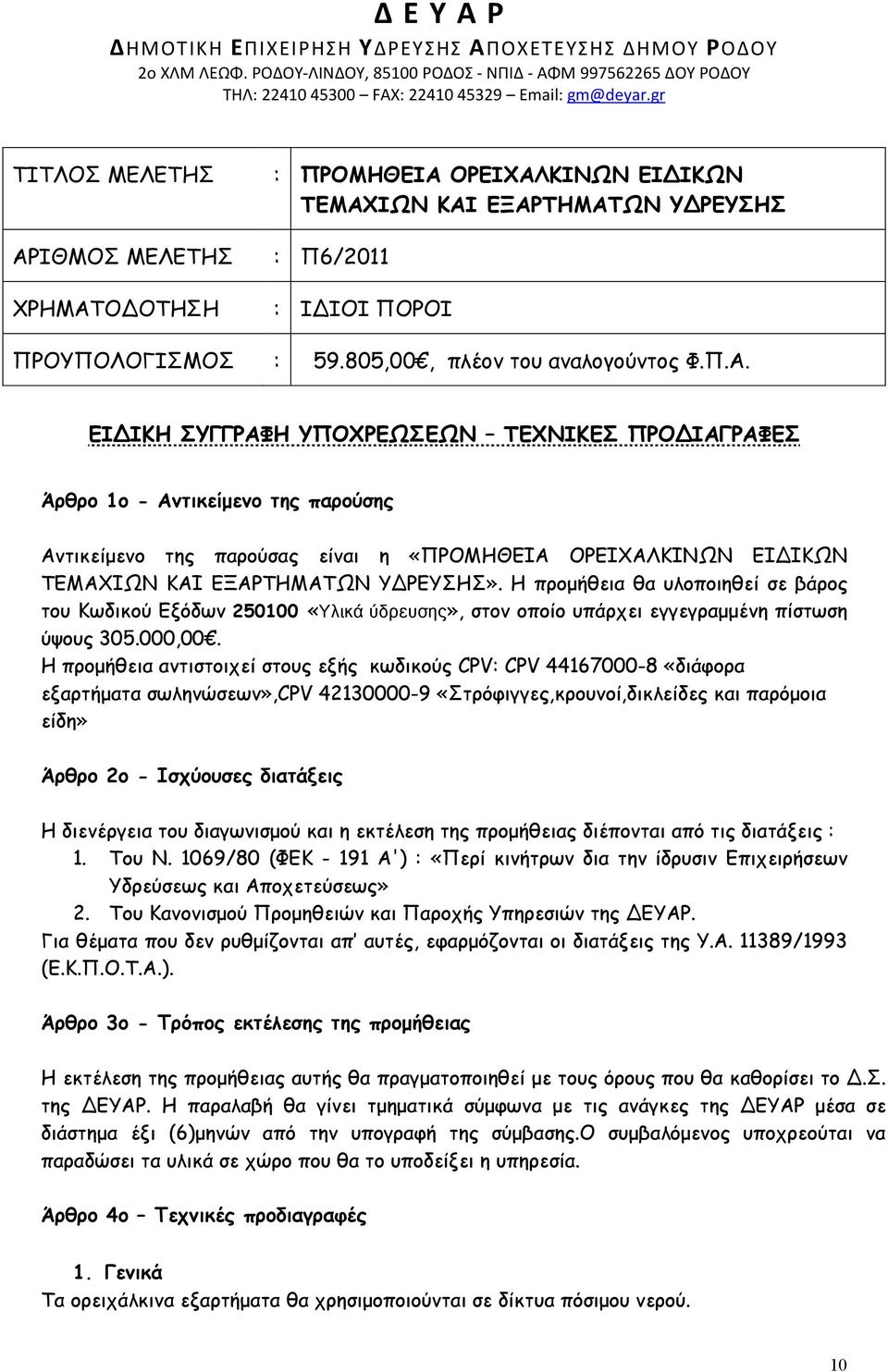

10 Δ Ε Υ Α Ρ ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ ΔΗΜΟΥ ΡΟΔΟΥ 2ο ΧΛΜ ΛΕΩΦ. ΡΟΔΟΥ-ΛΙΝΔΟΥ, ΡΟΔΟΣ - ΝΠΙΔ - ΑΦΜ ΔOY ΡΟΔΟΥ ΤΗΛ: FAX: gm@deyar.gr ΤΙΤΛΟΣ ΜΕΛΕΤΗΣ : ΠΡΟΜΗΘΕΙΑ ΟΡΕΙΧΑΛΚΙΝΩΝ ΕΙΔΙΚΩΝ ΤΕΜΑΧΙΩΝ ΚΑΙ ΕΞΑΡΤΗΜΑΤΩΝ ΥΔΡΕΥΣΗΣ ΑΡΙΘΜΟΣ ΜΕΛΕΤΗΣ : Π6/2011 ΧΡΗΜΑΤΟΔΟΤΗΣΗ : ΙΔΙΟΙ ΠΟΡΟΙ ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ : ,00, πλέον του αναλογούντος Φ.Π.Α. ΕΙΔΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Άρθρο 1ο - Αντικείµενο της παρούσης Αντικείµενο της παρούσας είναι η «ΠΡΟΜΗΘΕΙΑ ΟΡΕΙΧΑΛΚΙΝΩΝ ΕΙΔΙΚΩΝ ΤΕΜΑΧΙΩΝ ΚΑΙ ΕΞΑΡΤΗΜΑΤΩΝ ΥΔΡΕΥΣΗΣ». Η προµήθεια θα υλοποιηθεί σε βάρος του Κωδικού Εξόδων «Υλικά ύδρευσης», στον οποίο υπάρχει εγγεγραµµένη πίστωση ύψους ,00. Η προµήθεια αντιστοιχεί στους εξής κωδικούς CPV: CPV «διάφορα εξαρτήµατα σωληνώσεων»,cpv «Στρόφιγγες,κρουνοί,δικλείδες και παρόµοια είδη» Άρθρο 2ο - Ισχύουσες διατάξεις Η διενέργεια του διαγωνισµού και η εκτέλεση της προµήθειας διέπονται από τις διατάξεις : 1. Του Ν. 1069/80 (ΦΕΚ Α') : «Περί κινήτρων δια την ίδρυσιν Επιχειρήσεων Υδρεύσεως και Αποχετεύσεως» 2. Του Κανονισµού Προµηθειών και Παροχής Υπηρεσιών της ΔΕΥΑΡ. Για θέµατα που δεν ρυθµίζονται απ αυτές, εφαρµόζονται οι διατάξεις της Υ.Α /1993 (Ε.Κ.Π.Ο.Τ.Α.). Άρθρο 3ο - Τρόπος εκτέλεσης της προµήθειας Η εκτέλεση της προµήθειας αυτής θα πραγµατοποιηθεί µε τους όρους που θα καθορίσει το Δ.Σ. της ΔΕΥΑΡ. Η παραλαβή θα γίνει τµηµατικά σύµφωνα µε τις ανάγκες της ΔΕΥΑΡ µέσα σε διάστηµα έξι (6)µηνών από την υπογραφή της σύµβασης.ο συµβαλόµενος υποχρεούται να παραδώσει τα υλικά σε χώρο που θα το υποδείξει η υπηρεσία. Άρθρο 4ο Τεχνικές προδιαγραφές 1. Γενικά Τα ορειχάλκινα εξαρτήµατα θα χρησιµοποιούνται σε δίκτυα πόσιµου νερού. 10

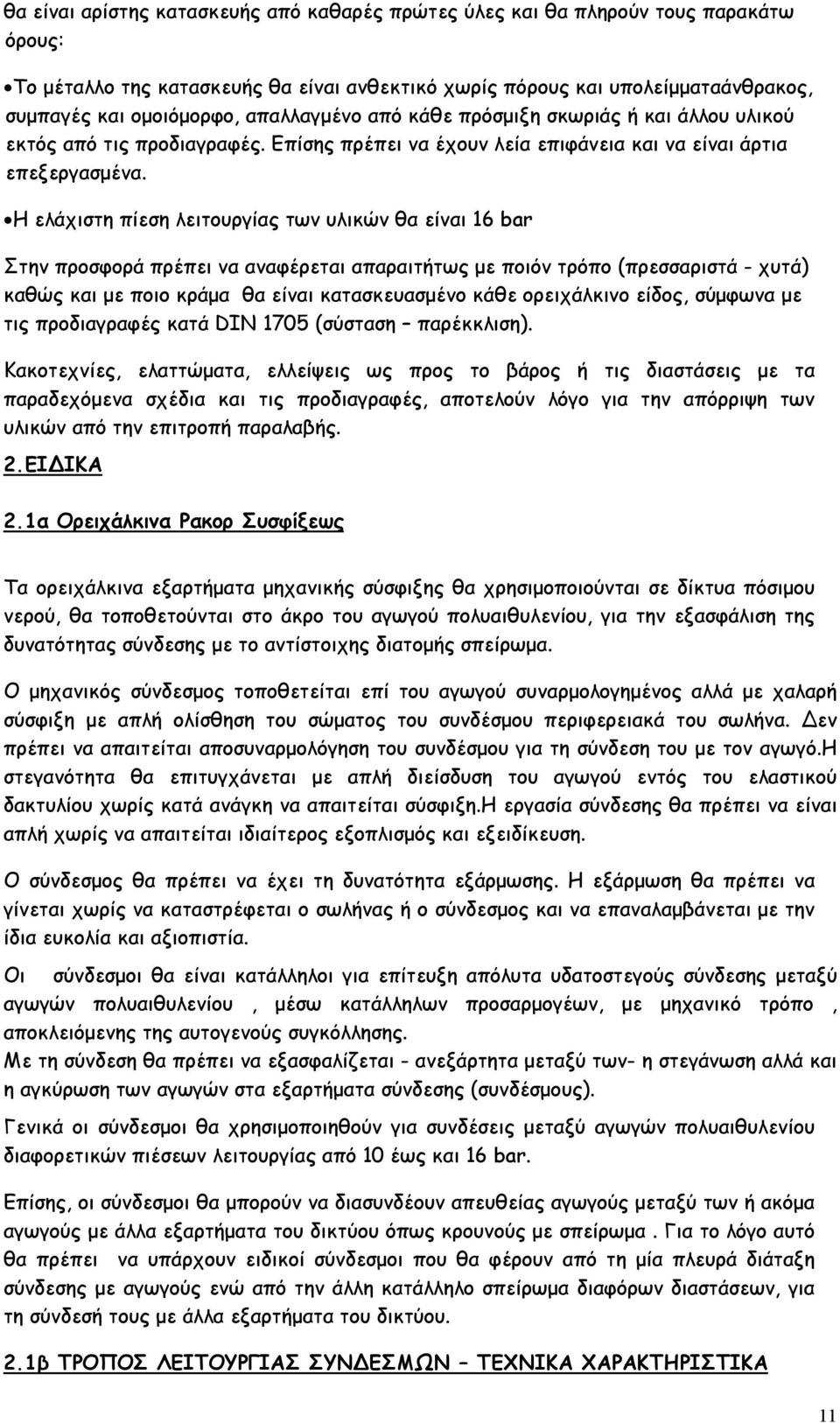

11 θα είναι αρίστης κατασκευής από καθαρές πρώτες ύλες και θα πληρούν τους παρακάτω όρους: Το µέταλλο της κατασκευής θα είναι ανθεκτικό χωρίς πόρους και υπολείµµαταάνθρακος, συµπαγές και οµοιόµορφο, απαλλαγµένο από κάθε πρόσµιξη σκωριάς ή και άλλου υλικού εκτός από τις προδιαγραφές. Επίσης πρέπει να έχουν λεία επιφάνεια και να είναι άρτια επεξεργασµένα. Η ελάχιστη πίεση λειτουργίας των υλικών θα είναι 16 bar Στην προσφορά πρέπει να αναφέρεται απαραιτήτως µε ποιόν τρόπο (πρεσσαριστά - χυτά) καθώς και µε ποιο κράµα θα είναι κατασκευασµένο κάθε ορειχάλκινο είδος, σύµφωνα µε τις προδιαγραφές κατά DIN 1705 (σύσταση παρέκκλιση). Κακοτεχνίες, ελαττώµατα, ελλείψεις ως προς το βάρος ή τις διαστάσεις µε τα παραδεχόµενα σχέδια και τις προδιαγραφές, αποτελούν λόγο για την απόρριψη των υλικών από την επιτροπή παραλαβής. 2.ΕΙΔΙΚΑ 2.1α Ορειχάλκινα Ρακορ Συσφίξεως Τα ορειχάλκινα εξαρτήµατα µηχανικής σύσφιξης θα χρησιµοποιούνται σε δίκτυα πόσιµου νερού, θα τοποθετούνται στο άκρο του αγωγού πολυαιθυλενίου, για την εξασφάλιση της δυνατότητας σύνδεσης µε το αντίστοιχης διατοµής σπείρωµα. Ο µηχανικός σύνδεσµος τοποθετείται επί του αγωγού συναρµολογηµένος αλλά µε χαλαρή σύσφιξη µε απλή ολίσθηση του σώµατος του συνδέσµου περιφερειακά του σωλήνα. Δεν πρέπει να απαιτείται αποσυναρµολόγηση του συνδέσµου για τη σύνδεση του µε τον αγωγό.η στεγανότητα θα επιτυγχάνεται µε απλή διείσδυση του αγωγού εντός του ελαστικού δακτυλίου χωρίς κατά ανάγκη να απαιτείται σύσφιξη.η εργασία σύνδεσης θα πρέπει να είναι απλή χωρίς να απαιτείται ιδιαίτερος εξοπλισµός και εξειδίκευση. Ο σύνδεσµος θα πρέπει να έχει τη δυνατότητα εξάρµωσης. Η εξάρµωση θα πρέπει να γίνεται χωρίς να καταστρέφεται ο σωλήνας ή ο σύνδεσµος και να επαναλαµβάνεται µε την ίδια ευκολία και αξιοπιστία. Οι σύνδεσµοι θα είναι κατάλληλοι για επίτευξη απόλυτα υδατοστεγούς σύνδεσης µεταξύ αγωγών πολυαιθυλενίου, µέσω κατάλληλων προσαρµογέων, µε µηχανικό τρόπο, αποκλειόµενης της αυτογενούς συγκόλλησης. Με τη σύνδεση θα πρέπει να εξασφαλίζεται - ανεξάρτητα µεταξύ των- η στεγάνωση αλλά και η αγκύρωση των αγωγών στα εξαρτήµατα σύνδεσης (συνδέσµους). Γενικά οι σύνδεσµοι θα χρησιµοποιηθούν για συνδέσεις µεταξύ αγωγών πολυαιθυλενίου διαφορετικών πιέσεων λειτουργίας από 10 έως και 16 bar. Επίσης, οι σύνδεσµοι θα µπορούν να διασυνδέουν απευθείας αγωγούς µεταξύ των ή ακόµα αγωγούς µε άλλα εξαρτήµατα του δικτύου όπως κρουνούς µε σπείρωµα. Για το λόγο αυτό θα πρέπει να υπάρχουν ειδικοί σύνδεσµοι που θα φέρουν από τη µία πλευρά διάταξη σύνδεσης µε αγωγούς ενώ από την άλλη κατάλληλο σπείρωµα διαφόρων διαστάσεων, για τη σύνδεσή τους µε άλλα εξαρτήµατα του δικτύου. 2.1β ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΣΥΝΔΕΣΜΩΝ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 11

12 Α. ΣΩΜΑ ΣΥΝΔΕΣΜΟΥ Α1. ΚΥΡΙΩΣ ΣΩΜΑ : Από υψηλής ποιότητας κράµα ορειχάλκου, χωρίς να παρουσιάζει διάβρωση ή µηχανικές παραµορφώσεις ( Ο.Τ. 58 κατά DIN 8076). Συνδέεται µε το περικόχλιο σύσφιξης µέσω κατάλληλου αρσενικού σπειρώµατος. Α2. ΠΕΡΙΚΟΧΛΙΟ ΣΥΣΦΙΓΞΗΣ : Ορειχάλκινο µε σπείρωµα και ειδικά διαµορφωµένη κωνική υποδοχή στο εσωτερικό του, όπου εισχωρεί το αντίστοιχα κωνικό δακτυλίδι αγκύρωσης. Β. ΔΙΑΤΑΞΗ ΑΓΚΥΡΩΣΗΣ ΔΑΚΤΥΛΙΔΙ ΑΓΚΥΡΩΣΗΣ: Από υψηλής ποιότητας κράµα ορειχάλκου, παρουσιάζει διάβρωση ή µηχανικές παραµορφώσεις χωρίς να Σε ό,τι αφορά στην αγκύρωση ο σύνδεσµος θα πρέπει να διαθέτει διάταξη αγκύρωσης του αγωγού πολυαιθυλενίου, που θα αποκλείει την αξονική αποµάκρυνση του αγωγού από το σύνδεσµο. Η αγκύρωση θα επιτυγχάνεται µε σύσφιξη επί της εξωτερικής επιφάνειας του αγωγού περιµετρικά. Η διάταξη θα αποτελείται από ορειχάλκινο δακτύλιο, ο οποίος σφίγγει εξωτερικά το σωλήνα. Η σύσφιξη επιτυγχάνεται µε την εξαναγκασµένη µείωση της διαµέτρου του δακτυλίου αγκύρωσης µέσω κωνικών επιφανειών ολίσθησης µεταξύ της εξωτερικής επιφάνειας του δακτυλίου και της εσωτερικής επιφάνειας του περικοχλίου σύσφιξης του σώµατος του συνδέσµου. Στην εσωτερική πλευρά του δακτυλίου αγκύρωσης θα υπάρχουν περιφερειακές προεξοχές, οι οποίες διεισδύουν εξωτερικά και περιµετρικά στον αγωγό του πολυαιθυλενίου. Οι προεξοχές αυτές θα πρέπει να είναι αιχµηρές, µε ακµή πολύ µικρής επιφάνειας, ώστε να επιτυγχάνεται η διείσδυση εντός της µάζας του αγωγού και όχι απλής συµπίεσης του. Το βάθος των προεξοχών αυτών θα πρέπει να είναι µικρό, ώστε να µην αποµειώνεται συνολικά η αντοχή του αγωγού. Η διαδικασία σύσφιξης του συνδέσµου για την επίτευξη αγκύρωσης δεν πρέπει να επηρεάζει τη λειτουργία του ελαστικού δακτυλίου και κατ επέκταση τη στεγανότητα του συνδέσµου. Κατά την πλήρη σύσφιξη του συνδέσµου επί του αγωγού η περιφέρεια του δακτυλίου αγκύρωσης πρέπει να παραµένει ανοιχτή κατά τουλάχιστον 2-3 mm, έτσι ώστε ο δακτύλιος αγκύρωσης να ενεργεί δυναµικά λόγω των παραµένουσων τάσεων που υφίσταται µε την πάροδο του χρόνου πάνω στην επιφάνεια του αγωγού, µε αποτέλεσµα την αναλογική µείωση της διαµέτρου του πάνω στον αγωγό σε ενδεχόµενη µείωση της διαµέτρου του αγωγού λόγω ερπυσµού. Η επιφάνεια του δακτυλίου αγκύρωσης πρέπει να είναι κωνικού σχήµατος καθ όλη την εξωτερική της περίµετρο, έτσι ώστε να υπάρχει οµοιόµορφη κατανοµή της πίεσης στο δακτύλιο από το περικόχλιο σύσφιξης προς εξασφάλιση απόλυτης αγκύρωσης συγκράτησης του αγωγού. Γ. ΔΙΑΤΑΞΗ ΣΤΕΓΑΝΩΣΗΣ Γ1. ΔΑΚΤΥΛΙΔΙ ΣΤΕΓΑΝΟΠΟΙΗΣΗΣ: Η στεγάνωση θα πραγµατοποιείται µέσω ελαστικού δακτυλίου (o-ring) από υλικό EPDM ή NBR, κατάλληλο για χρήση σε πόσιµο νερό, πιστοποιητικό καταλληλότητας του οποίου πρέπει υποχρεωτικά να προσκοµιστεί µε την προσφορά. Το O-ring θα εφάπτεται εξωτερικά περιφερειακά του αγωγού και εσωτερικά περιφερειακά του συνδέσµου. 12

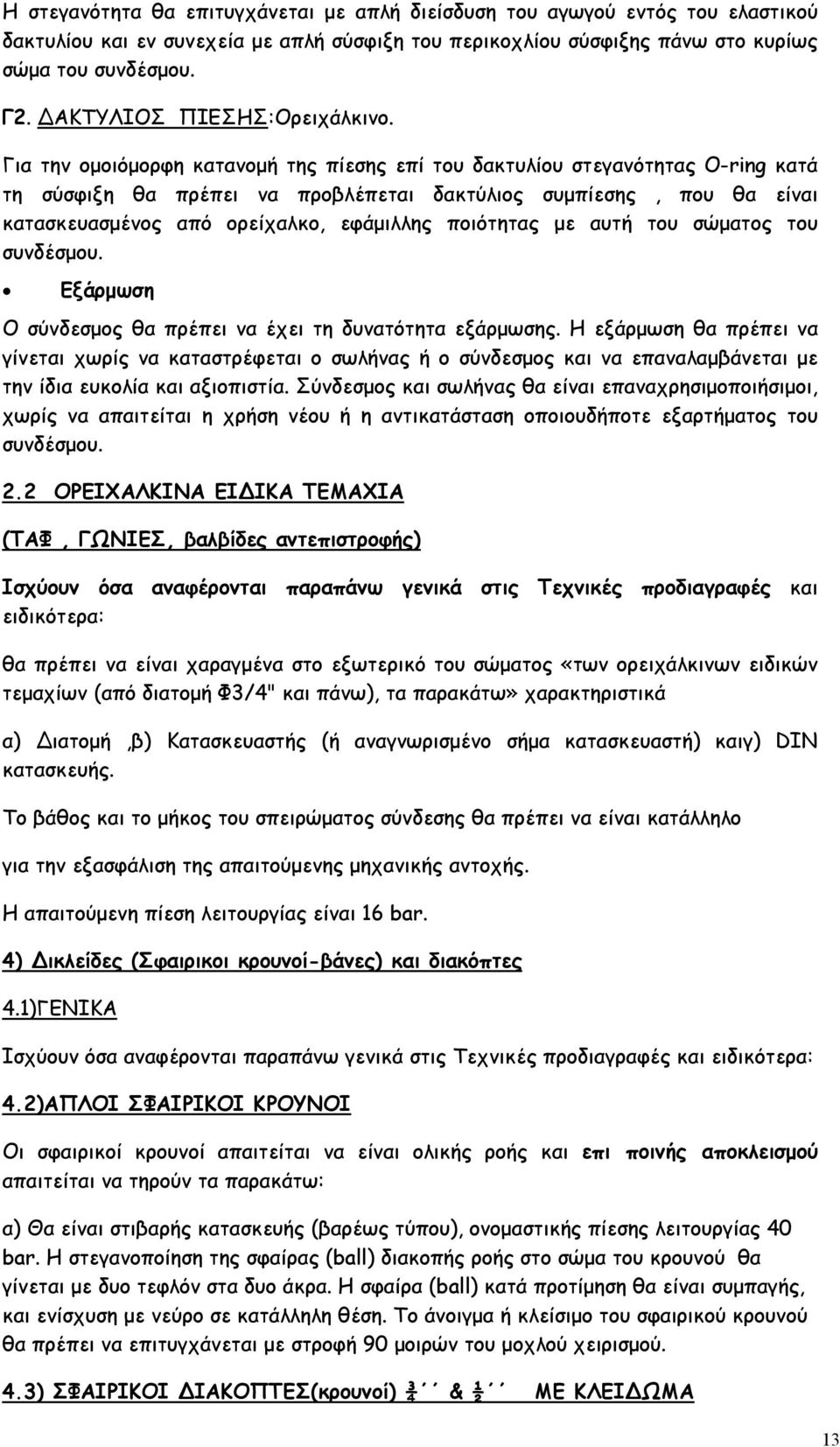

13 Η στεγανότητα θα επιτυγχάνεται µε απλή διείσδυση του αγωγού εντός του ελαστικού δακτυλίου και εν συνεχεία µε απλή σύσφιξη του περικοχλίου σύσφιξης πάνω στο κυρίως σώµα του συνδέσµου. Γ2. ΔΑΚΤΥΛΙΟΣ ΠΙΕΣΗΣ:Ορειχάλκινο. Για την οµοιόµορφη κατανοµή της πίεσης επί του δακτυλίου στεγανότητας Ο-ring κατά τη σύσφιξη θα πρέπει να προβλέπεται δακτύλιος συµπίεσης, που θα είναι κατασκευασµένος από ορείχαλκο, εφάµιλλης ποιότητας µε αυτή του σώµατος του συνδέσµου. Εξάρµωση Ο σύνδεσµος θα πρέπει να έχει τη δυνατότητα εξάρµωσης. Η εξάρµωση θα πρέπει να γίνεται χωρίς να καταστρέφεται ο σωλήνας ή ο σύνδεσµος και να επαναλαµβάνεται µε την ίδια ευκολία και αξιοπιστία. Σύνδεσµος και σωλήνας θα είναι επαναχρησιµοποιήσιµοι, χωρίς να απαιτείται η χρήση νέου ή η αντικατάσταση οποιουδήποτε εξαρτήµατος του συνδέσµου. 2.2 ΟΡΕΙΧΑΛΚΙΝΑ ΕΙΔΙΚΑ ΤΕΜΑΧΙΑ (ΤΑΦ, ΓΩΝΙΕΣ, βαλβίδες αντεπιστροφής) Ισχύουν όσα αναφέρονται παραπάνω γενικά στις Τεχνικές προδιαγραφές και ειδικότερα: θα πρέπει να είναι χαραγµένα στο εξωτερικό του σώµατος «των ορειχάλκινων ειδικών τεµαχίων (από διατοµή Φ3/4" και πάνω), τα παρακάτω» χαρακτηριστικά α) Διατοµή,β) Κατασκευαστής (ή αναγνωρισµένο σήµα κατασκευαστή) καιγ) DIN κατασκευής. Το βάθος και το µήκος του σπειρώµατος σύνδεσης θα πρέπει να είναι κατάλληλο για την εξασφάλιση της απαιτούµενης µηχανικής αντοχής. Η απαιτούµενη πίεση λειτουργίας είναι 16 bar. 4) Δικλείδες (Σφαιρικοι κρουνοί-βάνες) και διακόπτες 4.1)ΓΕΝΙΚΑ Ισχύουν όσα αναφέρονται παραπάνω γενικά στις Τεχνικές προδιαγραφές και ειδικότερα: 4.2)ΑΠΛΟΙ ΣΦΑΙΡΙΚΟΙ ΚΡΟΥΝΟΙ Οι σφαιρικοί κρουνοί απαιτείται να είναι ολικής ροής και επι ποινής αποκλεισµού απαιτείται να τηρούν τα παρακάτω: α) Θα είναι στιβαρής κατασκευής (βαρέως τύπου), ονοµαστικής πίεσης λειτουργίας 40 bar. Η στεγανοποίηση της σφαίρας (ball) διακοπής ροής στο σώµα του κρουνού θα γίνεται µε δυο τεφλόν στα δυο άκρα. Η σφαίρα (ball) κατά προτίµηση θα είναι συµπαγής, και ενίσχυση µε νεύρο σε κατάλληλη θέση. Το άνοιγµα ή κλείσιµο του σφαιρικού κρουνού θα πρέπει να επιτυγχάνεται µε στροφή 90 µοιρών του µοχλού χειρισµού. 4.3) ΣΦΑΙΡΙΚΟΙ ΔΙΑΚΟΠΤΕΣ(κρουνοί) ¾ & ½ ΜΕ ΚΛΕΙΔΩΜΑ 13

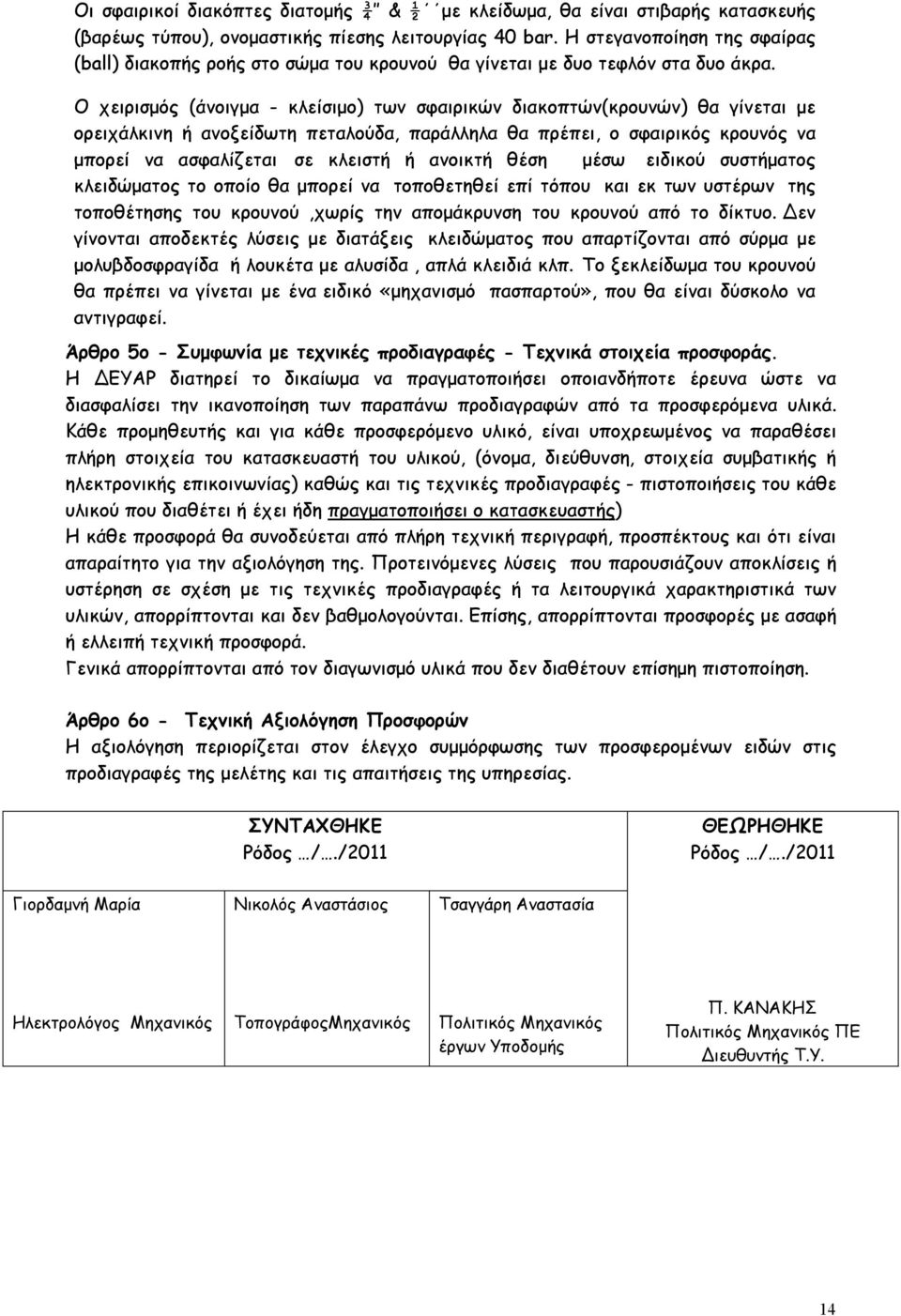

14 Οι σφαιρικοί διακόπτες διατοµής ¾ & ½ µε κλείδωµα, θα είναι στιβαρής κατασκευής (βαρέως τύπου), ονοµαστικής πίεσης λειτουργίας 40 bar. Η στεγανοποίηση της σφαίρας (ball) διακοπής ροής στο σώµα του κρουνού θα γίνεται µε δυο τεφλόν στα δυο άκρα. Ο χειρισµός (άνοιγµα - κλείσιµο) των σφαιρικών διακοπτών(κρουνών) θα γίνεται µε ορειχάλκινη ή ανοξείδωτη πεταλούδα, παράλληλα θα πρέπει, ο σφαιρικός κρουνός να µπορεί να ασφαλίζεται σε κλειστή ή ανοικτή θέση µέσω ειδικού συστήµατος κλειδώµατος το οποίο θα µπορεί να τοποθετηθεί επί τόπου και εκ των υστέρων της τοποθέτησης του κρουνού,χωρίς την αποµάκρυνση του κρουνού από το δίκτυο. Δεν γίνονται αποδεκτές λύσεις µε διατάξεις κλειδώµατος που απαρτίζονται από σύρµα µε µολυβδοσφραγίδα ή λουκέτα µε αλυσίδα, απλά κλειδιά κλπ. Το ξεκλείδωµα του κρουνού θα πρέπει να γίνεται µε ένα ειδικό «µηχανισµό πασπαρτού», που θα είναι δύσκολο να αντιγραφεί. Άρθρο 5ο - Συµφωνία µε τεχνικές προδιαγραφές - Τεχνικά στοιχεία προσφοράς. Η ΔΕΥΑΡ διατηρεί το δικαίωµα να πραγµατοποιήσει οποιανδήποτε έρευνα ώστε να διασφαλίσει την ικανοποίηση των παραπάνω προδιαγραφών από τα προσφερόµενα υλικά. Κάθε προµηθευτής και για κάθε προσφερόµενο υλικό, είναι υποχρεωµένος να παραθέσει πλήρη στοιχεία του κατασκευαστή του υλικού, (όνοµα, διεύθυνση, στοιχεία συµβατικής ή ηλεκτρονικής επικοινωνίας) καθώς και τις τεχνικές προδιαγραφές - πιστοποιήσεις του κάθε υλικού που διαθέτει ή έχει ήδη πραγµατοποιήσει ο κατασκευαστής) Η κάθε προσφορά θα συνοδεύεται από πλήρη τεχνική περιγραφή, προσπέκτους και ότι είναι απαραίτητο για την αξιολόγηση της. Προτεινόµενες λύσεις που παρουσιάζουν αποκλίσεις ή υστέρηση σε σχέση µε τις τεχνικές προδιαγραφές ή τα λειτουργικά χαρακτηριστικά των υλικών, απορρίπτονται και δεν βαθµολογούνται. Επίσης, απορρίπτονται προσφορές µε ασαφή ή ελλειπή τεχνική προσφορά. Γενικά απορρίπτονται από τον διαγωνισµό υλικά που δεν διαθέτουν επίσηµη πιστοποίηση. Άρθρο 6ο - Τεχνική Αξιολόγηση Προσφορών Η αξιολόγηση περιορίζεται στον έλεγχο συµµόρφωσης των προσφεροµένων ειδών στις προδιαγραφές της µελέτης και τις απαιτήσεις της υπηρεσίας. ΣΥΝΤΑΧΘΗΚΕ Ρόδος /./2011 ΘΕΩΡΗΘΗΚΕ Ρόδος /./2011 Γιορδαµνή Μαρία Νικολός Αναστάσιος Τσαγγάρη Αναστασία Ηλεκτρολόγος Μηχανικός ΤοπογράφοςΜηχανικός Πολιτικός Μηχανικός έργων Υποδοµής Π. ΚΑΝΑΚΗΣ Πολιτικός Μηχανικός ΠΕ Διευθυντής Τ.Υ. 14

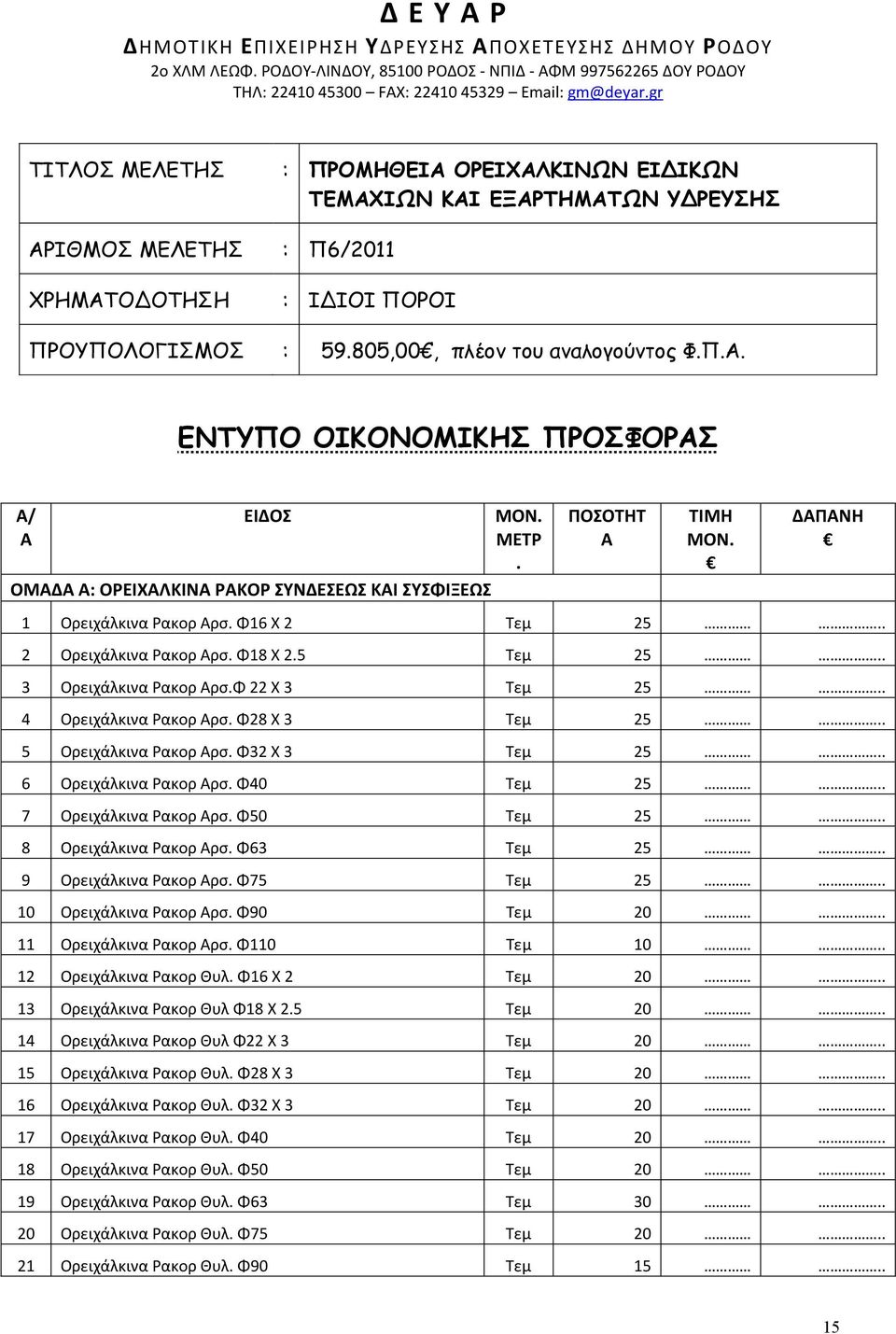

15 Δ Ε Υ Α Ρ ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ ΔΗΜΟΥ ΡΟΔΟΥ 2ο ΧΛΜ ΛΕΩΦ. ΡΟΔΟΥ-ΛΙΝΔΟΥ, ΡΟΔΟΣ - ΝΠΙΔ - ΑΦΜ ΔOY ΡΟΔΟΥ ΤΗΛ: FAX: gm@deyar.gr ΤΙΤΛΟΣ ΜΕΛΕΤΗΣ : ΠΡΟΜΗΘΕΙΑ ΟΡΕΙΧΑΛΚΙΝΩΝ ΕΙΔΙΚΩΝ ΤΕΜΑΧΙΩΝ ΚΑΙ ΕΞΑΡΤΗΜΑΤΩΝ ΥΔΡΕΥΣΗΣ ΑΡΙΘΜΟΣ ΜΕΛΕΤΗΣ : Π6/2011 ΧΡΗΜΑΤΟΔΟΤΗΣΗ : ΙΔΙΟΙ ΠΟΡΟΙ ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ : ,00, πλέον του αναλογούντος Φ.Π.Α. ΕΝΤΥΠΟ ΟΙΚΟΝΟΜΙΚΗΣ ΠΡΟΣΦΟΡΑΣ A/ A ΕΙΔΟΣ ΟΜΑΔΑ Α: ΟΡΕΙΧΑΛΚΙΝΑ ΡΑΚΟΡ ΣΥΝΔΕΣΕΩΣ ΚΑΙ ΣΥΣΦΙΞΕΩΣ ΜΟΝ. ΜΕΤΡ. ΠΟΣΟΤΗΤ Α ΤΙΜΗ ΜΟΝ. ΔΑΠΑΝΗ 1 Ορειχάλκινα Ρακορ Αρσ. Φ16 Χ 2 Τεμ Ορειχάλκινα Ρακορ Αρσ. Φ18 Χ 2.5 Τεμ Ορειχάλκινα Ρακορ Αρσ.Φ 22 Χ 3 Τεμ Ορειχάλκινα Ρακορ Αρσ. Φ28 Χ 3 Τεμ Ορειχάλκινα Ρακορ Αρσ. Φ32 Χ 3 Τεμ Ορειχάλκινα Ρακορ Αρσ. Φ40 Τεμ Ορειχάλκινα Ρακορ Αρσ. Φ50 Τεμ Ορειχάλκινα Ρακορ Αρσ. Φ63 Τεμ Ορειχάλκινα Ρακορ Αρσ. Φ75 Τεμ Ορειχάλκινα Ρακορ Αρσ. Φ90 Τεμ Ορειχάλκινα Ρακορ Αρσ. Φ110 Τεμ Ορειχάλκινα Ρακορ Θυλ. Φ16 Χ 2 Τεμ Ορειχάλκινα Ρακορ Θυλ Φ18 Χ 2.5 Τεμ Ορειχάλκινα Ρακορ Θυλ Φ22 Χ 3 Τεμ Ορειχάλκινα Ρακορ Θυλ. Φ28 Χ 3 Τεμ Ορειχάλκινα Ρακορ Θυλ. Φ32 Χ 3 Τεμ Ορειχάλκινα Ρακορ Θυλ. Φ40 Τεμ Ορειχάλκινα Ρακορ Θυλ. Φ50 Τεμ Ορειχάλκινα Ρακορ Θυλ. Φ63 Τεμ Ορειχάλκινα Ρακορ Θυλ. Φ75 Τεμ Ορειχάλκινα Ρακορ Θυλ. Φ90 Τεμ

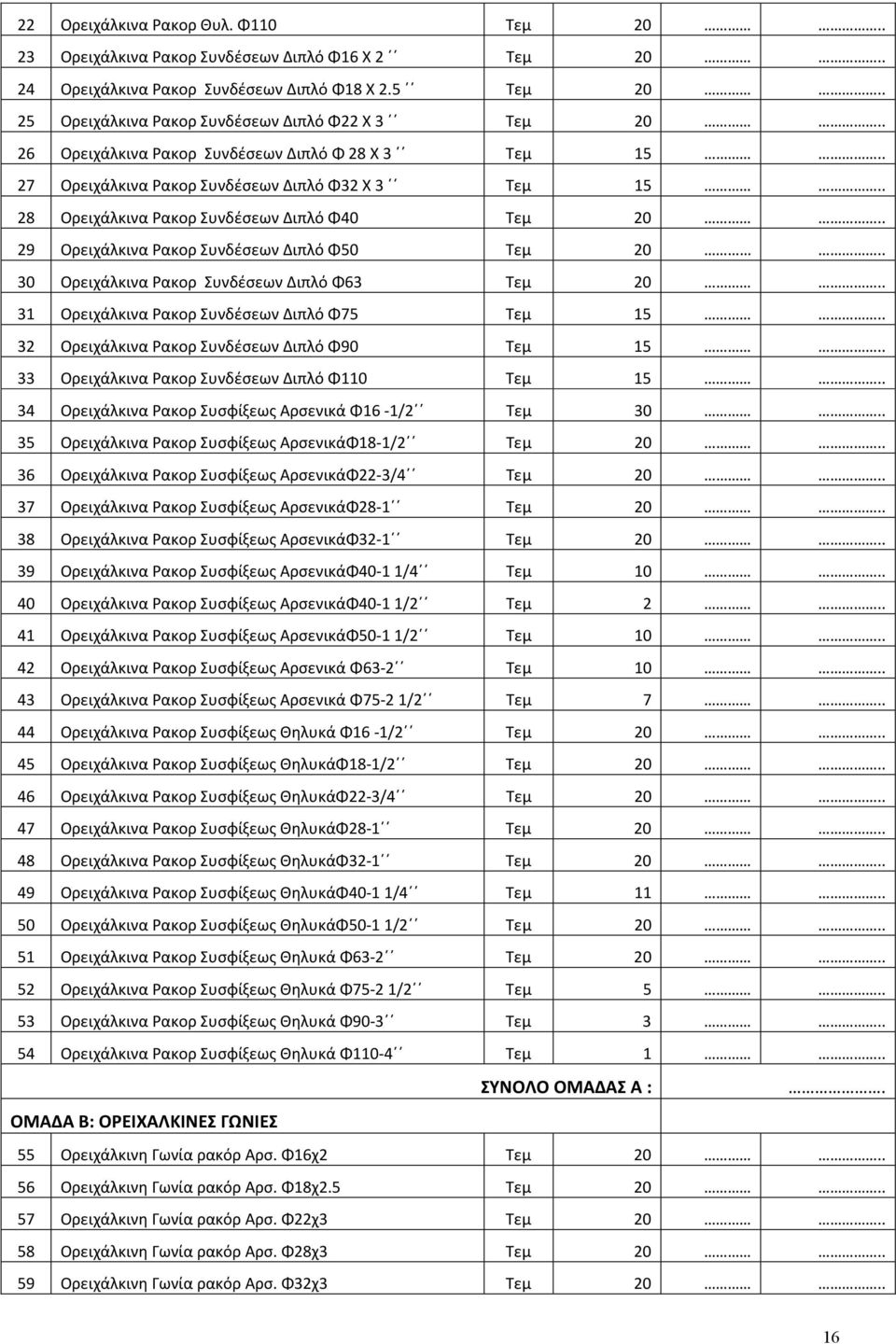

16 22 Ορειχάλκινα Ρακορ Θυλ. Φ110 Τεμ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ16 Χ 2 Τεμ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ18 Χ 2.5 Τεμ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ22 Χ 3 Τεμ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ 28 Χ 3 Τεμ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ32 Χ 3 Τεμ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ40 Τεμ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ50 Τεμ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ63 Τεμ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ75 Τεμ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ90 Τεμ Ορειχάλκινα Ρακορ Συνδέσεων Διπλό Φ110 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως Αρσενικά Φ16-1/2 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως ΑρσενικάΦ18-1/2 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως ΑρσενικάΦ22-3/4 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως ΑρσενικάΦ28-1 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως ΑρσενικάΦ32-1 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως ΑρσενικάΦ40-1 1/4 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως ΑρσενικάΦ40-1 1/2 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως ΑρσενικάΦ50-1 1/2 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως Αρσενικά Φ63-2 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως Αρσενικά Φ75-2 1/2 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως Θηλυκά Φ16-1/2 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως ΘηλυκάΦ18-1/2 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως ΘηλυκάΦ22-3/4 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως ΘηλυκάΦ28-1 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως ΘηλυκάΦ32-1 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως ΘηλυκάΦ40-1 1/4 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως ΘηλυκάΦ50-1 1/2 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως Θηλυκά Φ63-2 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως Θηλυκά Φ75-2 1/2 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως Θηλυκά Φ90-3 Τεμ Ορειχάλκινα Ρακορ Συσφίξεως Θηλυκά Φ110-4 Τεμ 1.. ΣΥΝΟΛΟ ΟΜΑΔΑΣ Α :. ΟΜΑΔΑ Β: ΟΡΕΙΧΑΛΚΙΝΕΣ ΓΩΝΙΕΣ 55 Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ16χ2 Τεμ Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ18χ2.5 Τεμ Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ22χ3 Τεμ Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ28χ3 Τεμ Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ32χ3 Τεμ

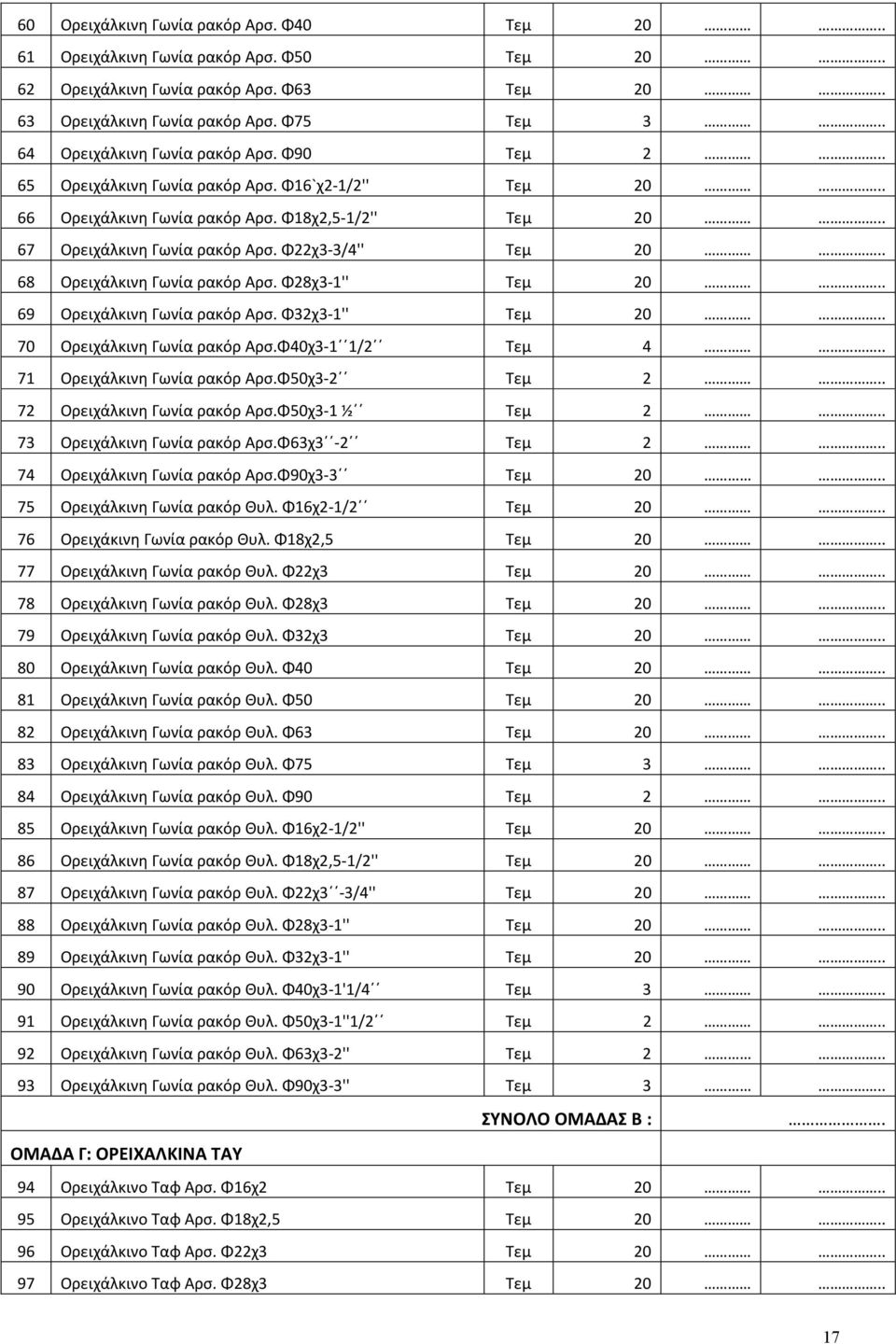

17 60 Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ40 Τεμ Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ50 Τεμ Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ63 Τεμ Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ75 Τεμ Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ90 Τεμ Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ16`χ2-1/2'' Τεμ Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ18χ2,5-1/2'' Τεμ Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ22χ3-3/4'' Τεμ Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ28χ3-1'' Τεμ Ορειχάλκινη Γωνία ρακόρ Αρσ. Φ32χ3-1'' Τεμ Ορειχάλκινη Γωνία ρακόρ Αρσ.Φ40χ3-1 1/2 Τεμ Ορειχάλκινη Γωνία ρακόρ Αρσ.Φ50χ3-2 Τεμ Ορειχάλκινη Γωνία ρακόρ Αρσ.Φ50χ3-1 ½ Τεμ Ορειχάλκινη Γωνία ρακόρ Αρσ.Φ63χ3-2 Τεμ Ορειχάλκινη Γωνία ρακόρ Αρσ.Φ90χ3-3 Τεμ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ16χ2-1/2 Τεμ Ορειχάκινη Γωνία ρακόρ Θυλ. Φ18χ2,5 Τεμ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ22χ3 Τεμ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ28χ3 Τεμ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ32χ3 Τεμ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ40 Τεμ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ50 Τεμ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ63 Τεμ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ75 Τεμ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ90 Τεμ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ16χ2-1/2'' Τεμ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ18χ2,5-1/2'' Τεμ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ22χ3-3/4'' Τεμ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ28χ3-1'' Τεμ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ32χ3-1'' Τεμ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ40χ3-1'1/4 Τεμ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ50χ3-1''1/2 Τεμ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ63χ3-2'' Τεμ Ορειχάλκινη Γωνία ρακόρ Θυλ. Φ90χ3-3'' Τεμ 3.. ΣΥΝΟΛΟ ΟΜΑΔΑΣ Β :. ΟΜΑΔΑ Γ: ΟΡΕΙΧΑΛΚΙΝΑ ΤΑΥ 94 Ορειχάλκινο Ταφ Αρσ. Φ16χ2 Τεμ Ορειχάλκινο Ταφ Αρσ. Φ18χ2,5 Τεμ Ορειχάλκινο Ταφ Αρσ. Φ22χ3 Τεμ Ορειχάλκινο Ταφ Αρσ. Φ28χ3 Τεμ

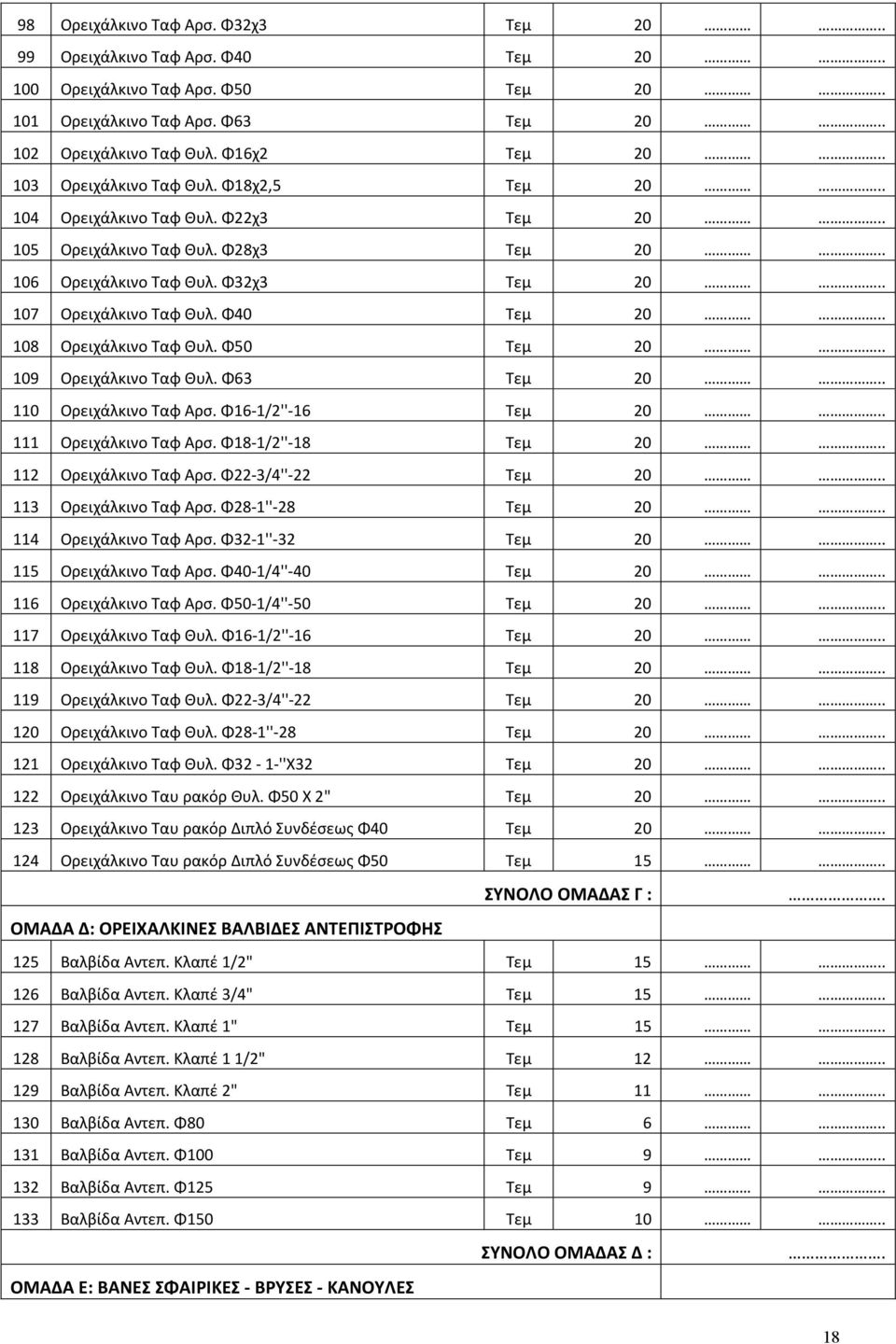

18 98 Ορειχάλκινο Ταφ Αρσ. Φ32χ3 Τεμ Ορειχάλκινο Ταφ Αρσ. Φ40 Τεμ Ορειχάλκινο Ταφ Αρσ. Φ50 Τεμ Ορειχάλκινο Ταφ Αρσ. Φ63 Τεμ Ορειχάλκινο Ταφ Θυλ. Φ16χ2 Τεμ Ορειχάλκινο Ταφ Θυλ. Φ18χ2,5 Τεμ Ορειχάλκινο Ταφ Θυλ. Φ22χ3 Τεμ Ορειχάλκινο Ταφ Θυλ. Φ28χ3 Τεμ Ορειχάλκινο Ταφ Θυλ. Φ32χ3 Τεμ Ορειχάλκινο Ταφ Θυλ. Φ40 Τεμ Ορειχάλκινο Ταφ Θυλ. Φ50 Τεμ Ορειχάλκινο Ταφ Θυλ. Φ63 Τεμ Ορειχάλκινο Ταφ Αρσ. Φ16-1/2''-16 Τεμ Ορειχάλκινο Ταφ Αρσ. Φ18-1/2''-18 Τεμ Ορειχάλκινο Ταφ Αρσ. Φ22-3/4''-22 Τεμ Ορειχάλκινο Ταφ Αρσ. Φ28-1''-28 Τεμ Ορειχάλκινο Ταφ Αρσ. Φ32-1''-32 Τεμ Ορειχάλκινο Ταφ Αρσ. Φ40-1/4''-40 Τεμ Ορειχάλκινο Ταφ Αρσ. Φ50-1/4''-50 Τεμ Ορειχάλκινο Ταφ Θυλ. Φ16-1/2''-16 Τεμ Ορειχάλκινο Ταφ Θυλ. Φ18-1/2''-18 Τεμ Ορειχάλκινο Ταφ Θυλ. Φ22-3/4''-22 Τεμ Ορειχάλκινο Ταφ Θυλ. Φ28-1''-28 Τεμ Ορειχάλκινο Ταφ Θυλ. Φ32-1-''Χ32 Τεμ Ορειχάλκινο Ταυ ρακόρ Θυλ. Φ50 Χ 2" Τεμ Ορειχάλκινο Ταυ ρακόρ Διπλό Συνδέσεως Φ40 Τεμ Ορειχάλκινο Ταυ ρακόρ Διπλό Συνδέσεως Φ50 Τεμ 15.. ΣΥΝΟΛΟ ΟΜΑΔΑΣ Γ :. ΟΜΑΔΑ Δ: ΟΡΕΙΧΑΛΚΙΝΕΣ ΒΑΛΒΙΔΕΣ ΑΝΤΕΠΙΣΤΡΟΦΗΣ 125 Βαλβίδα Αντεπ. Κλαπέ 1/2" Τεμ Βαλβίδα Αντεπ. Κλαπέ 3/4" Τεμ Βαλβίδα Αντεπ. Κλαπέ 1" Τεμ Βαλβίδα Αντεπ. Κλαπέ 11/2" Τεμ Βαλβίδα Αντεπ. Κλαπέ 2" Τεμ Βαλβίδα Αντεπ. Φ80 Τεμ Βαλβίδα Αντεπ. Φ100 Τεμ Βαλβίδα Αντεπ. Φ125 Τεμ Βαλβίδα Αντεπ. Φ150 Τεμ 10.. ΣΥΝΟΛΟ ΟΜΑΔΑΣ Δ :. ΟΜΑΔΑ Ε: ΒΑΝΕΣ ΣΦΑΙΡΙΚΕΣ - ΒΡΥΣΕΣ - ΚΑΝΟΥΛΕΣ 18

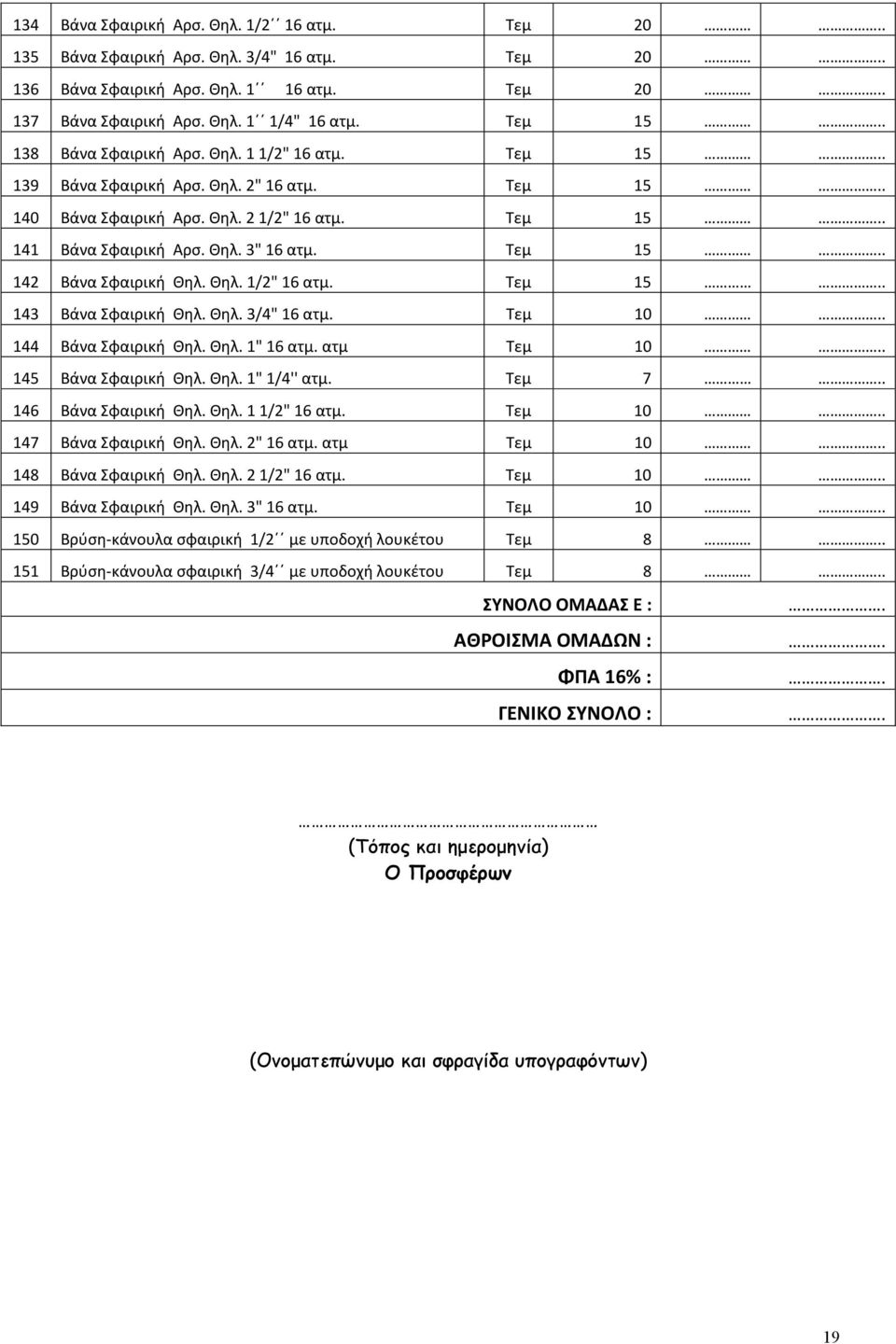

19 134 Βάνα Σφαιρική Αρσ. Θηλ. 1/2 16 ατμ. Τεμ Βάνα Σφαιρική Αρσ. Θηλ. 3/4" 16 ατμ. Τεμ Βάνα Σφαιρική Αρσ. Θηλ ατμ. Τεμ Βάνα Σφαιρική Αρσ. Θηλ. 1 1/4" 16 ατμ. Τεμ Βάνα Σφαιρική Αρσ. Θηλ. 11/2" 16 ατμ. Τεμ Βάνα Σφαιρική Αρσ. Θηλ. 2" 16 ατμ. Τεμ Βάνα Σφαιρική Αρσ. Θηλ. 21/2" 16 ατμ. Τεμ Βάνα Σφαιρική Αρσ. Θηλ. 3" 16 ατμ. Τεμ Βάνα Σφαιρική Θηλ. Θηλ. 1/2" 16 ατμ. Τεμ Βάνα Σφαιρική Θηλ. Θηλ. 3/4" 16 ατμ. Τεμ Βάνα Σφαιρική Θηλ. Θηλ. 1" 16 ατμ. ατμ Τεμ Βάνα Σφαιρική Θηλ. Θηλ. 1" 1/4'' ατμ. Τεμ Βάνα Σφαιρική Θηλ. Θηλ. 11/2" 16 ατμ. Τεμ Βάνα Σφαιρική Θηλ. Θηλ. 2" 16 ατμ. ατμ Τεμ Βάνα Σφαιρική Θηλ. Θηλ. 21/2" 16 ατμ. Τεμ Βάνα Σφαιρική Θηλ. Θηλ. 3" 16 ατμ. Τεμ Βρύση-κάνουλα σφαιρική 1/2 με υποδοχή λουκέτου Τεμ Βρύση-κάνουλα σφαιρική 3/4 με υποδοχή λουκέτου Τεμ 8.. ΣΥΝΟΛΟ ΟΜΑΔΑΣ Ε :. ΑΘΡΟΙΣΜΑ ΟΜΑΔΩΝ :. ΦΠΑ 16% :. ΓΕΝΙΚΟ ΣΥΝΟΛΟ :. (Τόπος και ηµεροµηνία) Ο Προσφέρων (Ονοµατεπώνυµο και σφραγίδα υπογραφόντων) 19
