1 for Greece Παρακολούθηση κάλυψης γης για την Ελλάδα Υ λ ο π ο ί η σ η κ α ι α π ο τ ε λ έ σ μ α τ α Δ/νση Δασικών Χαρτών & Φυσικού Περιβάλλοντος 10 Δεκεμβρίου 2015, 10:30-11:30 ΕΚΧΑ, Αίθουσα Δ.Σ., Μεσογείων 288 Εμμανουήλ Παπουτσάκης Αγρονόμος & Τοπογράφος Μηχανικός, M.Sc. Ελίνα Τυπάλδου Αγρονόμος & Τοπογράφος Μηχανικός, M.Sc Κωνσταντίνα Τσιώκου Γεωγράφος

2 GMES/Copernicus Programme Global Monitoring for Environment & Security Το GMES είναι ένα κοινό πρόγραμμα της Ευρωπαϊκής Ένωσης (ΕΕ) και της Ευρωπαϊκής Υπηρεσίας Διαστήματος (ESA) για την δημιουργία ενός υψηλής ποιότητας συστήματος παρακολούθησης της Γης. Ο σκοπός του είναι να παρέχει τις κατάλληλες πληροφορίες για την λήψη αποφάσεων σχετικά με το περιβάλλον και την ασφάλεια. Πληροφορίες Ανάγκες χρηστών ΣΥΣΤΗΜΑΤΑ ΠΑΡΑΤΗΡΗΣΗΣ ΓΗΣ (διαστημικά, εναέρια, επίγεια) ΠΟΛΙΤΙΚΕΣ ΔΙΑΧΕΙΡΙΣΗΣ (Περιβάλλον & ασφάλεια)

3 GMES/Copernicus Programme Επισκόπηση προγράμματος

4 GMES/Copernicus Programme Πληροφορίες που συλλέγονται Ατμόσφαιρα Γη GIO-land Θάλασσα

5 GMES/Copernicus Τμήματα του GIO Land Monitoring Service Παγκόσμιο (Global) JRC βιοφυσικοί παράμετροι (Κλίμα), ασφάλεια τροφίμων κ.α. Ευρωπαϊκό (European) ΕΟΠ Πανευρωπαϊκά προϊόντα (Corine LC 2012, πέντε HRLs: αδιαπερατότητα, δάση, χορτολιβαδικές εκτάσεις, υγρότοποι, μόνιμες υδάτινες επιφάνειες Τοπικό (Local) ΕΟΠ Σημεία ενδιαφέροντος (hot spots) (π.χ. αστικοί χάρτες, παρόχθιες ζώνες,..) Παγκόσμιο τμήμα Ευρωπαϊκό τμήμα Τοπικό τμήμα

6 GMES/Copernicus Τμήματα (components) του Land Monitoring Service

7 GIO Land Cover Monitoring Pan European Component - Στόχοι 1. Παραγωγή 5 επιπέδων υψηλής ανάλυσης (High Resolution Layers) με συγκεκριμένα χαρακτηριστικά. 2. Συνέχιση του Corine Land Cover (CLC) για το 2012 (και του CLC2006 για την Ελλάδα) 3. Υποστήριξη στην προσπάθεια εναρμονισμού μεταξύ Ευρωπαϊκών και Εθνικών δραστηριοτήτων για τις χρήσεις γης και την εφαρμογή των Annex II & III του INSPIRE. Νοέμβριος 2015

8 GIO Land Cover Monitoring Pan European Component: Γεωγραφική κάλυψη Μέλη ΕΟΠ Τακτικά μέλη Συνεργαζόμενες χώρες Έκταση 5.8 Mkm 2 39 χώρες ΕΕ28 επιπλέον 5 μέλη του ΕΟΠ 6 συνεργαζόμενες χώρες 8

9 for Greece Corine Land Cover Κατηγορίες (classes)

10 for Greece Corine Land Cover Κατηγορίες 1. ΤΕΧΝΗΤΕΣ ΕΠΙΦΑΝΕΙΕΣ 1.1 Αστικός ιστός Συνεχής αστικός ιστός Ασυνεχής αστικός ιστός 1.2 Βιομηχανικές, εμπορικές ζώνες και δίκτυα μεταφορών Βιομηχανικές και εμπορικές ζώνες Οδικά και σιδηροδρομικά δίκτυα Ζώνες λιμένων Αεροδρόμια 1.3 Ορυχεία, χώροι απορριμμάτων και χώροι οικοδόμησης Χώροι εξορύξεως ορυκτών Χώροι απορρίψεως απορριμμάτων Χώροι οικοδόμησης 1.4 Τεχνητές μη γεωργικές ζώνες πρασίνου Περιοχές αστικού πρασίνου Εγκαταστάσεις αθλητισμού και αναψυχής 2. ΓΕΩΡΓΙΚΕΣ ΠΕΡΙΟΧΕΣ 2.1 Αρόσιμη γη Μη αρδευόμενη αρόσιμη γη Μόνιμα αρδευόμενη γη Ορυζώνες 2.2 Μόνιμες καλλιέργειες Αμπελώνες Οπωροφόρα δένδρα και φυτείες με σαρκώδεις καρπούς Ελαιώνες 2.3 Λιβάδια Λιβάδια 2.4 Ετερογενείς γεωργικές περιοχές Ετήσιες καλλιέργειες που σχετίζονται με μόνιμες καλλιέργειες Σύνθετες καλλιέργειες Γη που χρησιμοποιείται κυρίως για γεωργία μαζί με σημαντικά τμήματα φυσικής βλάστησης Γεωργο-δασικές περιοχές 3. ΔΑΣΗ & ΗΜΙΦΥΣΙΚΕΣ ΠΕΡΙΟΧΕΣ 3.1 Δάση Δάσος πλατύφυλλων Δάσος κωνοφόρων Μικτό δάσος 3.2 Συνδυασμοί θαμνώδους ή/και ποώδους βλάστησης Φυσικοί βοσκότοποι Θάμνοι και χερσότοποι Σκληροφυλλική βλάστηση Μεταβατικές δασώδεις και θαμνώδεις εκτάσεις 3.3 Ανοιχτοί χώροι με λίγη ή καθόλου βλάστηση Παραλίες, αμμόλοφοι, Αμμουδιές Απογυμνωμένοι βράχοι Εκτάσεις με αραιή βλάστηση Αποτεφρωμένες εκτάσεις Παγετώνες και αέναο χιόνι 4. ΥΓΡΟΤΟΠΟΙ 4.1 Υγρότοποι ενδοχώρας Βάλτοι στην ενδοχώρα Τυρφώνες 4.2 Παραθαλάσσιοι υγρότοποι Παραθαλάσσιοι Βάλτοι Αλυκές Ζώνες που καλύπτονται από παλιρροιακά ύδατα 5. ΥΔΑΤΙΝΕΣ ΕΠΙΦΑΝΕΙΕΣ 5.1 Χερσαία ύδατα Υδατορρεύματα Επιφάνειες στάσιμου ύδατος Παράκτιες Λιμνοθάλασσες 5.2 Θαλάσσια ύδατα Εκβολές ποταμών Θάλασσες και ωκεανοί

11 GIO Land Cover Monitoring Corine Land Cover Προδιαγραφές Χαρτογράφηση επιφανειών σε κλίμακα 1: , βάση των φυσικών χαρακτηριστικών Χαρτογράφηση αλλαγών χρήσεων γης: CLC-changes -Ελάχιστη Χαρτογραφούμενη Επιφάνεια για το CLC : 25 ha - Ελάχιστη χαρτογραφούμενη επιφάνεια για το CLC-change: 5 ha - Ελάχιστη απόσταση οριογραμμών: 100 μέτρα - Κατηγοριοποίηση: τρία επίπεδα, 44 κατηγορίες - Ιστορικότητα: CLC1990, CLC2000, (CLC2006), (CLC2012) - Εθνικές ομάδες υπεύθυνες για την παραγωγή CLC2012 = CLC CLC-Changes

12 GIO Land Cover Monitoring Corine Land Cover Προδιαγραφές Ελάχιστη Χαρτογραφούμενη επιφάνεια για το CLC : 25 ha Ελάχιστη χαρτογραφούμενη επιφάνεια για το CΗΑ (change): 5 ha Ελάχιστη απόσταση οριογραμμών: 100 μέτρα Χαρτογράφηση αλλαγών χρήσεων γης: CLC-changes CLC2012 = CLC CLC-Changes

13 GIO Land Cover Monitoring Corine Land Cover Διαχρονική εξέλιξη Δορυφορικές εικόνες Χρονικό εύρος (Time consistency) Γεωμετρική ακρίβεια, δορυφορικά δεδομένα Ελάχιστη χαρτογραφούμενη επιφάνεια/πλάτος Γεωμετρική ακρίβεια CLC CLC1990 CLC2000 CLC2006 CLC2012 Landsat-5 MSS/TM, μια ημερομηνία Landsat-7 ETM, μια ημερομηνία SPOT-4/5 and IRS P6 LISS III, δύο ημερομηνίες IRS P6 LISS III και RapidEye, δύο ημερομηνίες /- 1 έτος 2006+/- 1 έτος m 25 m 25 m 25 m 25 ha/ 100m 25 ha/ 100m 25 ha/ 100m 25 ha/ 100m 100 m Καλύτερη από 100 m Καλύτερη από 100 m Καλύτερη από 100 m Θεματική ακρίβεια CLC 85% (πιθανόν δεν επιτεύχθηκε) 85% (επιτεύχθηκε) 85% (επιτεύχθηκε) 85% Αλλαγές χρήσεων γης (CLCC) Δεν πραγματοποιήθηκε Μετατόπιση ορίων κατ ελάχιστο 100 m; Επιφάνεια αλλαγής 5 ha; Επιφάνεια για μεμονωμένες αλλαγές 25 ha Μετατόπιση ορίων κατ ελάχιστο 100 m; Όλες οι αλλαγές 5 ha οριοθετούνται Μετατόπιση ορίων κατ ελάχιστο 100 m; Όλες οι αλλαγές 5 ha οριοθετούνται Θεματική ακρίβεια CLCC - Δεν ελέγχθηκε 85% (επιτεύχθηκε) 85% Διάρκεια παραγωγής 10 χρόνια 4 χρόνια 3 χρονια 2 χρόνια Τεκμηρίωση Πρόσβαση στα δεδομένα (CLC, CLCC) Ατελή (incomplete) μεταδεδομένα Ασαφής πολιτική διάθεσης Τυπικά (standard) μεταδεδομένα Πολιτική διάθεσης συμφωνημένη από την αρχή Τυπικά (standard) μεταδεδομένα Ελεύθερη πρόσβαση για όλους τους χρήστες Τυπικά (standard) μεταδεδομένα Ελεύθερη πρόσβαση για όλους τους χρήστες Αριθμός χωρών που συμμετείχαν 26 (27 με καθυστερημένη συμμετοχή) 30 (35 με καθυστερημένες συμμετοχές) 38 39

14 GIO Land Cover Monitoring Επίπεδα υψηλής ανάλυσης - High Resolution Layers Παραγωγή 5 επιπέδων υψηλής ανάλυσης (HRL) Πρώτη φορά! 1. Αδιαπερατότητα - τεχνητές επιφάνειες (imperviousness) 2. Δασικές περιοχές - τύπος (forest type) - πυκνότητα (forest density) 3. Χορτολιβαδικές εκτάσεις (permanent grassland) 4. Υγρότοποι (wetlands) 5. Μόνιμες υδάτινες επιφάνειες (permanent water bodies)

15 GIO Land Cover Monitoring Ρόλος των Εθνικών Χαρτογραφικών Φορέων

16 GIO Land Monitoring Εκτέλεση έργου

17 for Greece Συμβατικά θέματα Η Ελλάδα συμμετέχει στο πρόγραμμα Corine land cover από την έναρξή του (1990) και έχει υλοποιήσει τα CLC1990, CLC2000 αλλά όχι το CLC2006 για άγνωστους λόγους. Για την υλοποίηση του CLC2012, υπογράφηκε σύμβαση μεταξύ ΟΚΧΕ και Ευρωπαϊκού Οργανισμού Περιβάλλοντος τον Ιούλιο Μετά το κλείσιμο του ΟΚΧΕ τον ίδιο μήνα, η υποχρέωση υλοποίησης του προγράμματος μεταφέρθηκε στην Δ/νση Δασικών Χαρτών και Φυσικού Περιβάλλοντος της ΕΚΧΑ ως GMES/Copernicus Initial Operations (GIO) Land monitoring Το νέο συμφωνητικό ή σύμβαση (Grant Agreement) υπογράφηκε μεταξύ ΕΚΧΑ και ΕΟΠ στις 5/8/2014, προσαρμόζοντας το χρονοδιάγραμμα ανάλογα με τον εναπομείναντα χρόνο για την ολοκλήρωση του προγράμματος (έως τον Ιούνιο του 2015) Σύμφωνα με το συμφωνητικό, η ΕΚΧΑ ανέλαβε την υποχρέωση να ολοκληρώσει το χάρτη χρήσεων γης για τα έτη 2006 και 2012 και να ελέγξει και να βελτιστοποιήσει τα 5 επίπεδα υψηλής ανάλυσης Παραδοτέα Χάρτης χρήσεων γης για το 2006 Χάρτης χρήσεων γης για το 2012 Έλεγχος και βελτιστοποίηση των 5 υψηλής ανάλυσης επιπέδων (High Resolution Layers)

18 for Greece Χρονοδιάγραμμα σύμβασης Σημαντικές ημερομηνίες 12/7/2013: Υπογραφή σύμβασης ΟΚΧΕ 7/2013: Κλείσιμο ΟΚΧΕ 5-7/2/2014: 1 ο workshop στην ΕΚΧΑ 5/8/2014: Υπογραφή νέας σύμβασης με ΕΚΧΑ 26/9/2014: προκήρυξη για την πρόσληψη φωτορμηνευτών 1/12/2014: υπογραφή συμβάσεων με 7 φωτοερμηνευτές 4-5/12/2014: 2 ο workshop (μόνο για το Corine) 12-13/3/2015: 1 ο εξωτερικός έλεγχος του CLC (επιτόπιος) 8/05-15/06/2015: 2 ος εξωτερικός έλεγχος του CLC (απομακρυσμένος) 30/6/2015: Υποβολή CLC 30/8/2015: Υποβολή τελικής τεχνικής έκθεσης

19 for Greece Σχεδιασμός έργου Χρονοδιάγραμμα Ανθρώπινο δυναμικό Μόνιμο προσωπικό (7 άτομα) Νέες συμβάσεις (7 άτομα) Εξοπλισμός Υπολογιστές Λογισμικό Γραφεία Κίνδυνοι έργου Χρηματοδότηση Φόρτος εργασίας δ/νσης Υπολογιστές χαμηλών δυνατοτήτων Καμουφλαρισμένοι ορθοφωτοχάρτες

20 for Greece Ανθρώπινο δυναμικό Μόνιμο προσωπικό (7 άτομα) Δ/νση δασικών χαρτών & φυσικού περιβάλλοντος Υποστήριξη Δ/νση Πληροφορικής & Δ/νση Ανθρώπινου δυναμικού Προκήρυξη για 10 ειδικούς σε φωτοερμηνείατηλεπισκόπηση Εισήγηση προς ΔΣ Βεβαίωση από ΑΣΕΠ Ερωτήματα προς ΥΠΕΚΑ και Διϋπουργική Απόφαση Υπουργού ΠΕΚΑ (μετά από εισήγηση) Από τον 1 ο workshop, τον Φεβρουάριο 2014, η παραγωγή (production) ξεκίνησε το Δεκέμβριο 2014 (11 μήνες καθυστέρηση λόγω γραφειοκρατίας) Από 100 αιτήσεις, μόνο 7 άτομα είχαν τα τυπικά προσόντα (5 Αθήνα, 2 Θεσσαλονίκη)

21 GIO Land Cover Monitoring Ανθρώπινο δυναμικό Ομάδα εργασίας Η Ομάδα Έργου (αλφαβητικά) Επώνυμο Όνομα Ρόλος Βογιατζής Μίμης Συντονιστής έργου ΕΚΧΑ Α.Ε. - ΔΔΧ&ΦΠ Παπαθάνου Μαριάννα Έλεγχος ποιότητας - Φωτοερμηνεία ΕΚΧΑ Α.Ε. - ΔΔΧ&ΦΠ Παπουτσάκης Μανώλης Υπεύθυνος έργου ΕΚΧΑ Α.Ε. - ΔΔΧ&ΦΠ Στάθης Κώστας Έλεγχος ποιότητας - Φωτοερμηνεία ΕΚΧΑ Α.Ε. - ΔΔΧ&ΦΠ Ταρναράς Γιάννης Υπεύθυνος ελέγχου ποιότητας ΕΚΧΑ Α.Ε. - ΔΔΧ&ΦΠ Τσιώκου Κωνσταντίνα Έλεγχος ποιότητας - Φωτοερμηνεία ΕΚΧΑ Α.Ε. - ΔΔΧ&ΦΠ Τυπάλδου Ελίνα Έλεγχος ποιότητας - Φωτοερμηνεία ΕΚΧΑ Α.Ε. - ΔΔΧ&ΦΠ Αϊναλή Κατερίνα Φωτοερμηνεία Σύμβαση με ΕΚΧΑ Α.Ε. Παπασπύρου Πέτρος Φωτοερμηνεία Σύμβαση με ΕΚΧΑ Α.Ε. Ρούσσος Ορφέας Φωτοερμηνεία Σύμβαση με ΕΚΧΑ Α.Ε. Στεργιούδης Αργύρης Φωτοερμηνεία Σύμβαση με ΕΚΧΑ Α.Ε. Στεφανίδης Γιάννης Φωτοερμηνεία Σύμβαση με ΕΚΧΑ Α.Ε. Τσελεπής Αστέριος Φωτοερμηνεία Σύμβαση με ΕΚΧΑ Α.Ε. Ψωμιάδης Μανώλης Φωτοερμηνεία Σύμβαση με ΕΚΧΑ Α.Ε.

22 for Greece Προετοιμασία και κύριες εργασίες Υπογραφή συμβάσεων και μηνιαίες πληρωμές συμβασιούχων. Συλλογή από φορείς των απαραίτητων δεδομένων και διανομή σε κάθε φωτοερμηνευτή ανάλογα με την περιοχή του. Επεξεργασία δορυφορικών εικόνων και διανομή σε τομείς εργασίας (working units). Προετοιμασία μεταδεδομένων για το σύνολο της χώρας αλλά και για κάθε τομέα εργασίας σύμφωνα με το INSPIRE. Προετοιμασία και αποστολή αναφορών στον ΕΟΠ ανάλογα με την πορεία του έργου. Διαχωρισμός της χώρας σε τομείς εργασίας (working units), όρια νομών.

23 for Greece Παρακολούθηση project Εβδομαδιαίες συναντήσεις Θέματα φωτοερμηνείας Παραδοτέα εβδομάδας Επικαιροποίηση αναλυτικού χρονοδιαγράμματος Επικαιροποίηση παραδοτέων για κάθε φωτοερμηνευτή Παρακολούθηση με web collaboration tool (trello)

24 for Greece Corine Land Cover Δορυφορικές εικόνες Images 2000 coverage 1 (Landsat) Images 2006 coverage 1 (Spot, IRS) Images 2012 coverage 1 (IRS, Rapideye) Images 2006 coverage 2 (Spot, IRS) Images 2012 coverage 2 (IRS, Rapideye)

25 for Greece Corine Land Cover Διαδικασία φωτοερμηνείας Φ ω τ ο ε ρ μ η ν ε ί α 1. Χρησιμοποιήθηκε εξειδικευμένο λογισμικό (Interchange) για την παραγωγή των CHA06 και CHA Παράλληλη φωτοερμηνεία για 2006 και 2012 και ενημέρωση (revision) για το Χρήση των βοηθητικών δεδομένων (in-situ data) και του Google Earth ως βοηθητικό εργαλείο. 4. Έλεγχος σε σημαντικές κατηγορίες με επιπτώσεις στην οικονομία (τεχνητές επιφάνειες, καλλιέργειες κλπ.) 5. Πιστή εφαρμογή του Nomenclature (αναλυτικός οδηγός για τις κατηγορίες του Corine) 6. Εβδομαδιαίες συναντήσεις και εσωτερικός έλεγχος ποιότητας για την πιστή εφαρμογή του Nomenclature και την ομοιογένεια της φωτοερμηνείας.

26 for Greece Corine Land Cover Βοηθητικά δεδομένα (in-situ data) Δεδομένα Ορθοφωτογραφίες VLSΟ-LSO Οριοθέτηση δασικών χαρτών (Orio Forest) Ακτογραμμή-Αιγιαλός Απογραφικά (Οικοδομικά) τετράγωνα Β.Δ. LUCAS και φωτογραφίες ILOTS NATURA Οδικό δίκτυο Λίμνες-Ποτάμια Αναδασωτέες εκτάσεις (σε περιοχές με δασικό χάρτη) Google Earth Καταγραφή καμένων εκτάσεων Προέλευση ΕΚΧΑ ΕΚΧΑ ΕΚΧΑ ΕΣΥΕ JRC ΟΠΕΚΕΠΕ ΥΠΕΚΑ Υπ. Υποδομών Υπ. Αγρ.Ανάπτυξης & Τροφίμων ΕΚΧΑ Google Εθνικό Αστεροσκοπείο Αθηνών

27 for Greece Corine Land Cover - Φωτοερμηνεία Interchange software

28 Εσωτερικός Έλεγχος Ποιότητας Μετά την ολοκλήρωση κάθε τομέα εργασίας (working unit) Εξωτερικός Έλεγχος Ποιότητας Σε δύο φάσεις του έργου (1 st verification, 2 nd verification)

29 Βασικοί άξονες ελέγχου (μετά το 1 ο verification) Πρώτα έλεγχος revision 2000 και μετά έλεγχος changes Έλεγχος κυρίως στις εξής κλάσεις: Τεχνητές επιφάνειες (1.x.x) Ελαιοκαλλιέργειες (223) Μικτές αγροτικές εκτάσεις (242 και 243) Έλεγχος για το αν τα changes είναι όντως changes ή αποτελούν revision Έλεγχος για την παράλειψη πολυγώνων με έμφαση σε: αστικές βιομηχανικές περιοχές Περιπτώσεις εργοταξίων (133) σε 2006/2012 μπορεί να είναι ολοκληρωμένα τεχνικά έργα Καμένες περιοχές

30 Διαδικασία εσωτερικού ελέγχου Περιβάλλον: Intercheck Παραγωγή σημειακών αρχείων (shapefile): Remark_r (παρατηρήσεις για revision του 2000) Remark_c (παρατηρήσεις για changes του 2012) Υπεύθυνος ελέγχου ποιότητας Υπεύθυνος παραγωγής Συνεννόηση με τον Υπ.Ε.Π. για τις διορθώσεις/παρατηρήσεις Εφαρμογή διορθώσεων Έλεγχος του συνόλου του WU για συστηματικά σφάλματα Έλεγχος ότι εφαρμόστηκε το σύνολο των παρατηρήσεων: αν όχι Ενημέρωση Υπεύθυνου Παραγωγής αν ναι Ενημέρωση PM Υπεύθυνος ελέγχου ποιότητας

31 for Greece Corine Land Cover 1 ος και 2 ος εξωτερικός έλεγχος ποιότητας 1 ος εξωτερικός έλεγχος Επιτόπιος 2 ος εξωτερικός έλεγχος Από απόσταση Παρατηρήσεις Παρατηρήσεις - Πολύ σημαντική η ενημέρωση των προηγούμενων Corine (revision), το οποίο ήταν δυνατόν με βάση τα καλύτερα υπόβαθρα που διαθέταμε. - Οι διορθώσεις που δίνονταν, ήταν ενδεικτικές και κάθε φορά επεξεργαζόμαστε όλη την επιφάνεια εργασίας (working unit) από την αρχή αλλά και όλες τις κατηγορίες που ήταν πιο πιθανόν να αλλάζουν (π.χ. κατασκευές) - Έλεγχος σε κλίμακα 1: (σάρωση περιοχής) για πιθανές αλλαγές που έχουν διαφύγει. - Πολύ καλύτερη ποιότητα δουλειάς. - Με βάση τα αποτελέσματα του ελέγχου, τα παραδοτέα ήταν αποδεκτά.

32 for Greece Corine Land Cover Αποτελέσματα εξωτερικού ελέγχου

33 for Greece Corine Land Cover Έλεγχος ποιότητας Intercheck software

34 for Greece Corine Land Cover - Συνένωση τομέων εργασίας

35 for Greece Corine Land Cover Επεξεργασία GIS

36 for Greece Corine Land Cover Αυτόματοι έλεγχοι (web tool)

37 for Greece Corine Land Cover Δωρεάν διάθεση δεδομένων

38 for Greece Επίπεδα Υψηλής Ανάλυσης (High Resolution Layers) Σκοπός Ι. Έλεγχος - Επαλήθευση (verification) ΙΙ. Βελτίωση (enhancement) των πέντε επιπέδων υψηλής ανάλυσης I. Έλεγχος και Επαλήθευση Εντοπισμός συστηματικών λαθών καθώς και εντοπισμός τυχαίων παραλείψεων (omissions) και λανθασμένων προσθηκών (commissions) με οπτικό έλεγχο και σύγκριση με άλλες πηγές. Ο έλεγχος αναλύεται σε 3 μέρη: 1. Γενική ποιότητα των δεδομένων (look & feel) 2. Έλεγχος των περιοχών που είναι πιο πιθανό να υπάρχουν λάθη (πχ. ορυχεία, ΧΥΤΑ, καμένα δάση κλπ) 3. Έλεγχος σε τυχαία σημεία για να εντοπισθούν ελλείψεις και λανθασμένες προσθήκες ΙΙ. Βελτίωση επιπέδων (enhancement) Η βελτίωση των 5 επιπέδων βασίζεται στα αποτελέσματα του ελέγχουεπαλήθευσης. - Αφαίρεση μιας περιοχής από το επίπεδο αν ο έλεγχος έχει δείξει ότι η περιοχή δεν ανήκει σε αυτό (commission error) - Πρόσθεση μιας περιοχής στο επίπεδο αν ο έλεγχος είχε δείξει ότι η περιοχή λείπει (omission error)

39 for Greece HRL Αδιαπερατότητα-τεχνητές επιφάνειες (Imperviousness)

40 for Greece CLC και Αδιαπερατότητα

41 for Greece HRL Πυκνότητα & τύπος δάσους - Πυκνότητα δάσους (forest density) - Τύπος δάσους (forest type). Κωνοφόρο και πλατύφυλλο δάσος.

42 for Greece HRL Χορτολιβαδικές εκτάσεις

43 for Greece HRL Υγρότοποι & Μόνιμες υδάτινες επιφάνειες

44 for Greece Επίπεδα Υψηλής Ανάλυσης

45 for Greece HRL Έλεγχος και Επαλήθευση (Verification) Αδιαπερατότητα Λανθασμένη προσθήκη (commission error) σε ένα ορυχείο, περικυκλωμένο από οικιστική περιοχή.

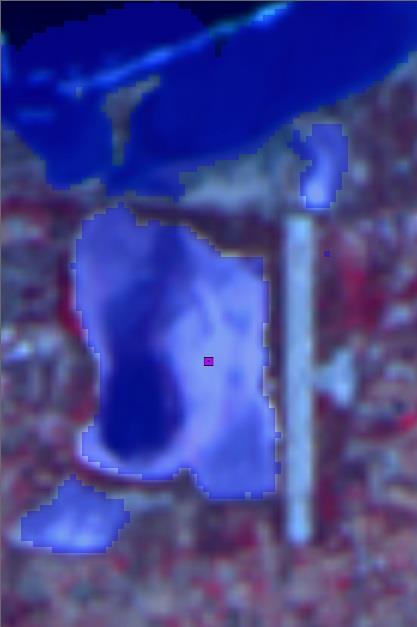

46 for Greece HRL Έλεγχος και Επαλήθευση (Verification) PWB Λανθασμένη προσθήκη (μωβ σημείο) σε αλυκή της οποίας η στάθμη κατεβαίνει πολύ το καλοκαίρι.

47 for Greece HRL Έλεγχος και Επαλήθευση (Verification) Λάθος παράλειψης (πράσινα σημεία) σε ποτάμι το οποίο είναι λίγο μεγαλύτερο από 20 μέτρα.

48 for Greece HRL Βελτιστοποίηση (Enhancement)

49 for Greece HRL Υποβολή παραδοτέων

50 for Greece CLC Αλλαγές 2006 & 2012 Αλλαγές : ha (0,76% της χώρας) και 2450 πολύγωνα : ha (1,16% της χώρας) και 2135 πολύγωνα CHA2006 CHA2012

51 for Greece Στατιστικά Μεγαλύτερες αλλαγές Corine Ha Ha Ha Ha Ha Ha 5000 Ha 0 Ha CHA CHA 00-06

52 for Greece CLC Στατιστικά Δάσος κωνοφόρων (13%) Μεταβατικέ ς δασώδεις και θαμνώδεις εκτάσεις (16%) Δάση και ημι-φυσικές περιοχές 56% Σκληροφυλ λική βλάστηση (11%) CLC κατανομή κατηγοριών > 1000 ha Γεωργία μαζί με φυσική 1.Τεχνητές βλάστηση 2.1 (6%) 4. Υγρότοποι επιφάνειες Δάσος (3%) πλατύφυλλων 5. Υδάτινες επιφάνειες (6%) 2. Γεωργικές περιοχές 39% Μη αρδευόμενη αρόσιμη γη (19%) Αποτεφρω μένες εκτάσεις (5%) Σύνθετες καλλιέργειες (5%) Χώροι οικοδόμησης (4%) Μικτό δάσος (4%) Φυσικοί βοσκότοποι Ελαιώνες (3%) (2%) Αμπελώνες (1%) Μόνιμα αρδευόμενη γη (1%) Ορυχεία (2%) Ασυνεχής αστικός ιστός (1%)

53 for Greece CLC Στατιστικά Περιγραφή Κατηγορί α Εμβαδόν κατηγορίας επί του συνόλου της χώρας CLC00 (%) CLC00 CLC12 CLC06 (%) επικ. (%) (%) Συνεχής αστικός ιστός 111 0,12 0,18 0,19 0,19 Ασυνεχής αστικός ιστός 112 1,29 1,59 1,62 1,64 Βιοµηχανικές και εµπορικές ζώνες 121 0,26 0,35 0,36 0,39 Οδικά και σιδηροδροµικά δίκτυα 122 0,07 0,08 0,12 0,15 Ζώνες λιµένων 123 0,01 0,02 0,02 0,02 Αεροδρόµια 124 0,07 0,09 0,09 0,09 Χώροι εξορύξεως ορυκτών 131 0,2 0,21 0,23 0,24 Χώροι απορρίψεως απορριµµάτων , Χώροι οικοδόµησης 133 0,09 0,09 0,08 0,09 Περιοχές αστικού πρασίνου 141 0,01 0,01 0,01 0,01 Εγκαταστάσεις αθλητισµού 142 0,11 0,09 0,11 0,11 και αναψυχής Μη αρδευόµενη αρόσιµη γη ,32 9,85 9,74 9,73 Μόνιµα αρδευόµενη γη 212 4,72 5,9 5,91 5,91 Ορυζώνες 213 0,36 0,37 0,36 0,36 Αµπελώνες 221 0,63 0,63 0,63 0,62 Οπωροφόρα δένδρα και φυτείες µε σαρκώδεις 222 0,9 0,96 0,96 0,96 καρπούς Ελαιώνες 223 4,6 5,49 5,49 5,48 Λιβάδια 231 0,53 0,77 0,8 0,77 Ετήσιες καλλιέργειες που σχετίζονται µε µόνιµες 241 0,02 0,02 0,02 0,02 καλλιέργειες Σύνθετες καλλιέργειες 242 5,9 5,67 5,67 5,65 Γη που χρησιµοποιείται κυρίως για γεωργία µαζί µε σηµαντικά τµήµατα φυσικής βλάστησης ,57 9,57 9,57 9,55 Εμβαδόν κατηγορίας επί του συνόλου της χώρας Κατηγορί CLC00 CLC00 CLC06 CLC12 Περιγραφή α (%) επικ. (%) (%) (%) Δάσος πλατύφυλλων 311 9,38 9,53 9,52 9,55 Δάσος κωνοφόρων 312 5,62 5,85 5,78 5,58 Μικτό δάσος 313 3,2 4,27 4,26 4,16 Φυσικοί βοσκότοποι 321 8,97 8,07 8,05 8,06 Θάµνοι και χερσότοποι 322 0,41 0,39 0,39 0,39 Σκληροφυλλική βλάστηση ,68 17,79 17,77 17,62 Μεταβατικές δασώδεις και θαµνώδεις εκτάσεις 324 9,46 8,45 8,48 8,67 Παραλίες, αµµόλοφοι, Αµµουδιές 331 0,25 0,22 0,22 0,22 Απογυµνωµένοι βράχοι 332 0,12 0,22 0,22 0,23 Εκτάσεις µε αραιή βλάστηση 333 1,6 1,71 1,72 1,85 Αποτεφρωµένες εκτάσεις 334 0,06 0,04 0,07 0,14 Βάλτοι στην ενδοχώρα 411 0,21 0,18 0,18 0,18 Παραθαλάσσιοι βάλτοι 421 0,25 0,25 0,25 0,25 Αλυκές 422 0,04 0,03 0,03 0,03 Υδατορρεύµατα 511 0,17 0,19 0,19 0,19 Επιφάνειες στάσιµου ύδατος 512 0,65 0,69 0,7 0,74 Παράκτιες λιµνοθάλασσες 521 0,15 0,16 0,16 0,16 Εκβολές ποταµών ,02 0,02 0,02 Δεν συμπεριλαμβάνεται στους Θάλασσες και ωκεανοί 523 υπολογισμούς

54 ΣΕΡΡΩΝ ΡΟΔΟΠΗΣ ΛΑΡΙΣΑΣ ΚΙΛΚΙΣ ΘΕΣΣΑΛΟΝΙΚΗΣ ΗΜΑΘΙΑΣ ΔΡΑΜΑΣ ΞΑΝΘΗΣ ΕΒΡΟΥ ΦΛΩΡΙΝΑΣ ΚΑΡΔΙΤΣΑΣ ΠΙΕΡΙΑΣ ΠΕΛΛΑΣ ΚΟΖΑΝΗΣ ΚΑΣΤΟΡΙΑΣ ΓΡΕΒΕΝΩΝ ΧΑΛΚΙΔΙΚΗΣ ΚΑΒΑΛΑΣ ΒΟΙΩΤΙΑΣ ΤΡΙΚΑΛΩΝ ΛΕΣΒΟΥ ΗΛΕΙΑΣ ΛΑΚΩΝΙΑΣ ΜΕΣΣΗΝΙΑΣ ΑΡΚΑΔΙΑΣ ΙΩΑΝΝΙΝΩΝ ΜΑΓΝΗΣΙΑΣ ΑΡΤΑΣ ΗΡΑΚΛΕΙΟΥ ΛΕΥΚΑΔΑΣ ΦΘΙΩΤΙΔΑΣ ΚΕΡΚΥΡΑΣ ΕΥΒΟΙΑΣ ΑΤΤΙΚΗΣ ΖΑΚΥΝΘΟΥ ΑΙΤΩΛ/ΝΙΑΣ ΡΕΘΥΜΝΗΣ ΑΡΓΟΛΙΔΑΣ ΠΡΕΒΕΖΑΣ ΛΑΣΙΘΙΟΥ ΑΧΑΙΑΣ ΘΕΣΠΡΩΤΙΑΣ ΧΑΝΙΩΝ ΣΑΜΟΥ ΦΩΚΙΔΑΣ ΚΕΦΑΛΛΗΝΙΑΣ ΧΙΟΥ ΚΟΡΙΝΘΙΑΣ ΔΩΔΕΚΑΝΗΣΟΥ ΚΥΚΛΑΔΩΝ ΕΥΡΥΤΑΝΙΑΣ ΣΤΡΕΜΜΑΤΑ/ΠΟΛΥΓΩΝΟ CLC12 for Greece Στατιστικά-Γεωργικές περιοχές (Κωδικός 2.x.x) Κατάτμηση ανά είδος καλλιέργειας ανά Νομό Ν Ο Μ Ο Σ

55 for Greece Συμπεράσματα - Προτάσεις Υλοποίηση έργου Οι μεγαλύτερες καθυστερήσεις στο έργο σημειώθηκαν στην λήψη εγκρίσεων για την υπογραφή συμβάσεων με φωτοερμηνευτές και στις πληρωμές τους. Είναι ανάγκη η βελτίωση των διαδικασιών σε αυτά τα διαδικαστικά θέματα. Η παραγωγή χαρτογραφικών προϊόντων όπως το CLC απαιτεί πλήρης απασχόληση από το μεγαλύτερο μέρος της ομάδας έργου. Ο τρόπος υλοποίησης που ακολουθήθηκε (συμβάσεις με άτομα ειδικευμένα στο αντικείμενο και μερική απασχόληση του μόνιμου προσωπικού της ΕΚΧΑ) απέδωσε καλά. Τα επόμενα Corine θα ενημερώνονται ανά έτος υπάρχει ανάγκη για (τουλάχιστον) ημιαυτοματοποίηση της διαδικασίας και περιορισμό του κόστους. Corine Land Cover Πολύ μεγάλη προσπάθεια έγινε για την βελτίωση και διόρθωση του CLC00 (revision). Εκτιμάται ότι 40-50% ανθρωποωρών καταναλώθηκαν στην βελτίωση του CLC00. Οι μεγαλύτερες αλλαγές που παρατηρήθηκαν οφείλονται σε πυρκαγιές, σε τεχνικά έργα και κυρίως νέους οδικούς άξονες και στην αναγέννηση δασικών εκτάσεων. Γενικά H υλοποίηση του προγράμματος εσωτερικά από την ΕΚΧΑ Α.Ε. προσέφερε τεχνογνωσία στην εταιρεία τόσο στη διαχείριση διεθνών προγραμμάτων όσο και στην υλοποίηση έργων παρακολούθησης γης, σύσφιξε τις σχέσεις με έναν Ευρωπαϊκό Οργανισμό διεθνούς κύρους (ΕΟΠ) και δημιούργησε τις προϋποθέσεις για την in-house υλοποίηση συναφών Ευρωπαϊκών Προγραμμάτων στο μέλλον.

56 Ευχαριστούμε για την προσοχή σας Η Ομάδα Έργου Επώνυμο Όνομα Ρόλος Βογιατζής Μίμης Συντονιστής έργου ΕΚΧΑ Α.Ε. - ΔΔΧ&ΦΠ Παπαθάνου Μαριάννα Έλεγχος ποιότητας - Φωτοερμηνεία ΕΚΧΑ Α.Ε. - ΔΔΧ&ΦΠ Παπουτσάκης Μανώλης Υπεύθυνος έργου ΕΚΧΑ Α.Ε. - ΔΔΧ&ΦΠ Στάθης Κώστας Έλεγχος ποιότητας - Φωτοερμηνεία ΕΚΧΑ Α.Ε. - ΔΔΧ&ΦΠ Ταρναράς Γιάννης Υπεύθυνος ελέγχου ποιότητας ΕΚΧΑ Α.Ε. - ΔΔΧ&ΦΠ Τσιώκου Κωνσταντίνα Έλεγχος ποιότητας - Φωτοερμηνεία ΕΚΧΑ Α.Ε. - ΔΔΧ&ΦΠ Τυπάλδου Ελίνα Έλεγχος ποιότητας - Φωτοερμηνεία ΕΚΧΑ Α.Ε. - ΔΔΧ&ΦΠ Αϊναλή Κατερίνα Φωτοερμηνεία Σύμβαση με ΕΚΧΑ Α.Ε. Παπασπύρου Πέτρος Φωτοερμηνεία Σύμβαση με ΕΚΧΑ Α.Ε. Ρούσσος Ορφέας Φωτοερμηνεία Σύμβαση με ΕΚΧΑ Α.Ε. Στεργιούδης Αργύρης Φωτοερμηνεία Σύμβαση με ΕΚΧΑ Α.Ε. Στεφανίδης Γιάννης Φωτοερμηνεία Σύμβαση με ΕΚΧΑ Α.Ε. Τσελεπής Αστέριος Φωτοερμηνεία Σύμβαση με ΕΚΧΑ Α.Ε. Ψωμιάδης Μανώλης Φωτοερμηνεία Σύμβαση με ΕΚΧΑ Α.Ε.
